Как подключить насосную станцию?

Насосная станция – отличное оборудование, позволяющее автоматизировать процесс забора воды из колодца. Комплекс технических устройств активизирует запуск системы при необходимости в пополнении запасов и отключит агрегаты в нужный момент. Невероятно повысится степень комфорта. Ведь и за городом необходимо наслаждаться достижениями цивилизации, согласны?

Однако невероятно полезное оборудование недостаточно просто купить, надо знать, как производится установка и подключение. Мы предлагаем вам прочитать статью, в мельчайших подробностях освещающую все вопросы. Эти сведения пригодятся всем собственникам загородного жилья, неважно, подключается ли насосная станция своими руками или для ее монтажа приглашены наемные работники.

В нашей статье вы ознакомитесь с разновидностями насосов, применяемых в системах забора грунтовой воды. Также здесь приведены все возможные варианты расположения оборудования и подключения к автономному водопроводу. Информация подкреплена схемами, фото-материалами и видео.

Виды применяемых насосов

Готовые насосные станции – это установки с поверхностным насосом, осуществляющим забор жидкости из скважины за счет разрежения. В конструкцию самого насоса может быть включен эжектор, или быть выносным – в этом случае его располагают в скважине.

Однако при сборке и монтаже насосной станции своими руками можно использовать также погружной или скважинный насос, особенно если он уже имеется в наличии.

Чаще всего используют готовые насосные станции, в которых все основные элементы уже собраны друг с другом и настроены. При установке достаточно подключить питающий кабель, водозаборный и напорный трубопроводы

Модели с внутренним эжектором

Установки с встроенным эжектором способны осуществлять подъем воды лишь с небольшой глубины – до 8 м. Но при этом обеспечивают мощный напор, превышающий 40 м.

Не боятся попадания воздуха, поэтому наполнять систему водой перед началом работы необязательно – станция сначала прокачает воздух, а затем начнет подавать воду.

Отличаются хорошей производительностью и надежностью. Недостатком является высокий уровень шума, в связи с чем в доме их монтируют только при наличии подсобных звукоизолированных помещений.

При монтаже станции с поверхностным эжекторным насосом необходимо учитывать не только глубину зеркала воды, но и горизонтальный участок подводящего трубопровода

Модели с внешним эжектором

Станции с выносным эжектором обустраивают при необходимости забора жидкости с большой глубины – 20…50 м. В этом случае эжектор опускается в скважину (колодец), как часть заборного узла. К нему подводят два шланга от установки – напорный и вакуумный (всасывающий).

По первому жидкость подается в эжектор и формирует область разрежения в камере всасывания, второй – поднимает вверх воду из скважины. Характеризуются такие агрегаты низким уровнем шума. Они не потребляют много электроэнергии, но и КПД у них достигает всего 30-40 %.

Использование внешнего эжектора позволяет создать в водоподающей трубе необходимый для транспортировки воды напор и существенно увеличить глубину ее забора

Погружной тип насосов

Системы с погружным (скважинным) насосом практически не производит шума, забор воды может осуществляться с любой глубины и при достаточном удалении скважины или колодца от здания. Не боится небольших протечек в трубопроводе и подсоса воздуха.

Однако погружные насосы достаточно дороги. Они требуют чистой воды – установка мощной фильтрационной системы решает проблему, но в этом случае потребуется регулярно ее чистить. Ремонт и обслуживание затруднены необходимостью подъема агрегата на поверхность.

Не подходят для источников с наличием примесей в воде более 2 г на 1 м3 – фильтры быстро забиваются и насос перестает функционировать (+)

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

• Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
• В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
• Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Следует уделить особое внимание вопросу прокладки трубопроводной системы. Трубы, по которым вода будет транспортироваться от насосной станции до жилого строения, размещают в грунте ниже уровня его промерзания либо, если их монтируют на поверхности земли, хорошо утепляют. Такой подход к монтажу трубопровода защитит воду от замерзания в зимний период.

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Устройство и принцип работы гидроаккумулятора

Стартовый ток насоса превышает рабочий в 3-5 раз и оказывает разрушительное действие на его конструкцию. Поэтому ресурс насоса зависит от количества включений. Чтобы уменьшить их в систему обязательно устанавливают мембранный гидроаккумулятор.

В системе водоснабжения дома он выполняет следующие функции:

• Предохраняет насос от износа и повышает срок его эксплуатации – благодаря запасу жидкости в мембранном отсеке количество включений агрегата значительно снижается.
• Поддерживает в водопроводе постоянное давление и предохраняет от перепадов напора.
• Исключает появление гидроударов в системе, разрушительно действующих на подключенные приборы и трубопроводную арматуру.
• Обеспечивает некоторый запас воды на случай отключения электропитания.

Прибор представляет собой герметичный сосуд, внутренний объем которого разделен эластичной мембраной на две емкости. Одна из них заполняется воздухом, а вторая предназначена для накачивания воды.

Находящийся под давлением воздух в гидробаке выдавливает воду и некоторое время поддерживает напор даже при отсутствии электричества

Работает гидробак следующим образом. Вода нагнетается в эластичную емкость до достижения верхнего порога давления. Затем насос отключается.

Напор в системе поддерживается за счет воздушной прослойки в гидроаккумуляторе, уплотненный воздух играет роль демпфера. Когда объем воды уменьшается (расходуется потребителями), и давление доходит до нижней заданной границы – снова включается насос и наполняет гидробак водой.

Выбирают гидроаккумулятор на основании расчетов, в которых учитывают число проживающих, количество точек потребления воды, максимально допустимое число включений насоса и его мощность, требуемое давление в системе.

Недостаточный рабочий объем бака приведет к постоянному включению насоса и его износу. Емкость с запасом грозит застоем воды и снижением ее качества, вредным воздействием на внутреннюю поверхность мембраны.

Галерея изображений

Фото из

Гидроаккумулятор в схемах насосных станций

Гидроаккумулятор для системы объемом до 150 л

Горизонтально ориентированные гидроаккумуляторы

Вертикальный гидробак в системе водоснабжения

Блок управления насосной станцией

Стандартный набор устройств управления насосной станцией состоит из штуцера, реле давления и манометра и устанавливают на напорный трубопровод.

Манометр служит для контроля текущего давления в системе, а реле является важнейшим элементом управления насосной станцией. Оно управляет подачей воды в напорную емкость по заданным параметрам и обеспечивает автоматический режим работы насоса, включая и выключая его.

Основные рабочие элементы реле – это пружины минимального и максимального давления, срабатывающие при достижении в сети давления заданной настройками величины. При низком давлении пружина разжимается и замыкает контакт, включающий двигатель насоса.

Превышение давления сжимает ее, а при достижении максимального порога контакт размыкается. Насос выключается и подача воды прекращается.

Блок автоматики – более сложное устройство, располагающее расширенными возможностями. Кроме коммутации электрических цепей при реагировании на повышение и понижение давления блок автоматики защищает систему от сухого хода.

Галерея изображений

Фото из

Реле давления для управления насосной станцией

Компоненты и устройство реле давления

Блок управления насосным оборудованием

Расширенный функционал блока автоматики

При выборе устройства управления для станций, откачивающих воду из неглубоких выработок, лучше отдать предпочтение варианту с защитой от сухого хода.

Он предохранит насос от перегревания и отключит его, если по каким-либо причинам (попала грязь, уровень жидкости в источнике опустился ниже заборного узла) в систему перестала поступать вода.

Чувствительными элементами реле давления являются две пружины. Большую настраивают на минимальное давление, малую – на разницу между минимальным и максимальным

Работа насосной станции происходит циклами, каждый из которых можно разделить на два этапа:

1. Включается насос и поднимает воду из источника. Она заполняет систему и гидробак до момента, когда давление превысит верхний порог. После этого реле давления отключает двигатель насоса и подача воды прекращается. Насосная станция переходит в спящий режим.
2. При включении потребителей (открытие кранов, использование водопотребляющей техники) вода поступает из емкости гидроаккумулятора. Расход жидкости из гидробака осуществляется до момента снижения давления до нижнего порога. Это вызывает новое включение насоса и подъем воды.

Количество циклов в час не должно превышать ограничение на максимальное количество включений, допустимое для используемого насоса.

Преимущества применения насосной станции

Устройство автономного водоснабжения в своем доме обеспечивает независимость и комфорт.

Насосная станция дает следующие преимущества:

• Повышает эффективность системы водоснабжения.
• Повышает безопасность эксплуатации оборудования и трубопроводов.
• Обеспечивает некоторый (зависит от емкости гидробака) запас воды и ее подачу даже при отключении электроснабжения.
• Поддерживает постоянное давление и стабильность напора воды.
• Увеличивает долговечность подключенных к системе водоснабжения приборов и бытовой техники.
• Автоматический режим работы (своевременное включение и выключение насосного агрегата) снижает износ оборудования и затраты на электроэнергию.
• Возможность выбора места монтажа агрегата.
• Имеет компактные габаритные размеры и небольшой вес.
• Несложно монтировать.

В сельской местности, коттеджных и дачных поселках коммуникационные сети водоснабжения нередко грешат низким давлением и нестабильным напором.

В этом случае насосную станцию можно подключить к уже существующему магистральному водопроводу – это решит проблемы с падением давления и отсутствием напора в водопроводе.

Применение насосной станции в схеме автономного водоснабжения не только позволит существенно повысить уровень комфорта жилищных условий, но и существенно увеличить рабочий ресурс установленных в водопровод устройств

Назначение насосных станций

Предназначается такая станция для функционирования системы водоснабжения домовладения, дачи, коттеджа и поддержания в ней требуемой величины давления. За счет ее эксплуатации можно обустроить разветвленную сеть подачи воды, создавая условия для подключения к ней бытовой техники — стиральной и посудомоечной машин, душевой кабинки, бойлера и т.д.

Согласно схеме установки насосной станции, в ней имеется насос, гидробак, фильтры, автоматика и трубопроводная конструкция. Источником живительной влаги при этом является колодец или скважина. В некоторых случаях водозабор может осуществляться из открытых водоемов или иных резервуаров.

Когда установка насосной станции на даче нужна для подачи воды из пруда, озера или реки, ее можно использовать исключительно для полива участка или иных хознужд. Пробы жидкости, подаваемой из скважин и колодцев, нужно сдавать в лабораторию для проведения анализов — их результаты покажут, можно ли ею пользоваться в качестве питьевой.

Обычно глубина скважины на приусадебной территории составляет примерно 20 метров — это оптимальный параметр для размещения автоматического оборудования. Такое расстояние позволяет подавать жидкость к точкам водоразбора без применения дополнительных устройств.

Насосные установки водоснабжения функционируют циклами, состоящими из двух этапов. Вода при включении агрегата поднимается из источника, наполняет систему и гидроаккумулятор. Это происходит до того момента, пока давление не достигнет верхнего предела, после чего специальное реле отключает насос, и подача жидкости прекращается.

При открытии кранов или при работе бытовой техники, потребляющей воду, ее поступление осуществляется из накопительного бака. Жидкость из него расходуется до момента, пока не достигнет нижней отметки. Далее насос вновь включается в работу и начинает закачивать воду в гидробак.

Нельзя допускать, чтобы количество циклов в течение часа превысило допустимое число включений насосного оборудования, которое задействуют.

Преимущества установки водяного насоса в частном доме бесспорны:

• обеспечивается автономное водоснабжение;
• повышается эффективность функционирования водоснабжающей системы;
• оборудование и трубопровод эксплуатируются в более безопасных условиях;
• имеется возможность создавать запас воды и в случае отсутствия электроснабжения осуществлять ее подачу;
• в системе поддерживается постоянная величина давления и стабильный напор жидкости;
• увеличивается продолжительность службы различных бытовых приборов, подключенных к конструкции водоснабжения;
• снижаются расходы на электропотребление.

Кроме этого, такая станция обладает компактными параметрами, относительно небольшим весом, ее несложно смонтировать.

Технология монтажа насосной установки

Прежде, чем приступить к монтажным работам, предстоит определиться с местом размещения насосного оборудования.

Шаг #1 – выбор места расположения

При планировании размещения агрегата, следует учитывать, что:

• Расположение насосной станции в непосредственной близости от источника воды обеспечивает стабильное всасывание и ровную работу оборудования.
• Место установки должно быть сухим и теплым, хорошо вентилируемым.
• Оборудование не должно касаться стен.
• Необходимо обеспечить свободный доступ для ремонтных работ и профилактических осмотров.

Вариант установки насосной станции с поверхностным перекачивающим агрегатом, особенно с внутренним эжектором, следует тщательно продумать, так как такая система имеет высокий уровень шума.

Существует несколько вариантов монтажа. Давайте разберем их детальнее.

Вариант #1 – в доме

Самое оптимальное место для правильного функционирования станции – это отапливаемое помещение. Идеально, если в доме имеется звукоизолированная котельная.

Крайний вариант – это установка оборудования в комнатах общего пользования (коридоре, ванной, в прихожей, кладовой). Но в этом случае его размещают подальше от спален и обеспечивают звукоизоляцию – например, делают кожух или шкаф.

Лучшим вариантом устройства насосной станции можно считать ее установку в отдельном помещении в доме с пробуренной прямо под зданием скважиной

Вариант #2 – в подвале

Довольно часто насосную станцию оборудуют в цокольном этаже или подвале. Однако необходимо позаботиться о создании оптимальных условий для размещения установки – помещение должно быть звуко-, тепло- и гидроизолированным.

Можно устроить специальный короб в подполе, с доступом к оборудованию через люк.

Теплый обустроенный подвал с хорошей гидро- и звукоизоляцией и вентиляцией идеально подходит для установки насосного оборудования

Вариант #3 – в колодце

Насосную станцию устанавливают на специально устроенной платформе в колодце. Глубина поверхности установки должна быть такой, чтобы все оборудование находилось ниже уровня промерзания. Сам колодец сверху утепляют.

Недостаток такой схемы – затрудненный доступ к оборудованию.

При достаточной ширине и глубине колодца, а также мощности насоса, станцию можно установить в колодце на специальном кронштейне или площадке

Вариант #4 – в кессоне

Вокруг скважины устраивают помещение достаточной для последующего обслуживания ширины, заглубленное ниже уровня промерзания почвы. У поверхности земли кессон закрывают и утепляют, оставляя лишь небольшой люк для обслуживания.

Устройство приямка позволит применять насос со встроенным эжектором в том случае, когда глубина зеркала воды от поверхности земли составляет 9-11 метров.

Установка агрегата в кессоне скважины обеспечивает защиту от промерзания оборудования и полную шумовую изоляцию

Вариант #5 – в отдельном сооружении или пристройке

В этом случае шума слышно в доме не будет. Однако просто утеплить такое помещение будет недостаточно, потребуется еще и обогрев. Это ведет к дополнительным расходам на электроэнергию и проведение системы отопления.

При установке станции с погружным насосом проблемы с шумоизоляцией нет. Все элементы системы, кроме самого насоса, устанавливают в любом отапливаемом помещении дома.

Установка насосной станции в обустроенном на улице павильоне оградит от главного недостатка этого вида оборудования – шума во время работы

Определившись с местом установки станции насосного оборудования, приступают к ее монтажу.

Шаг #2 – проведение подготовительных работ

Готовят прочное основание под перекачивающий агрегат – бетонное кирпичное или деревянное, поверхность под установку выравнивают. Можно использовать специальный металлический кронштейн.

Поскольку насос довольно сильно вибрирует при работе, в соединениях трубопровода образуются люфты, появляются течи. Для снижения вибрации, а также ее разрушительного действия, под опоры насоса укладывают резиновые подкладки или коврик, а саму установку надежно закрепляют – привинчивают ножки анкерными болтами.

Главное условие бесперебойной работы станции насосного оборудования – беспрепятственное поступление жидкости от источника.

Основной проблемой, которую необходимо решить при круглогодичном водообеспечении – это защита от промерзания. Поэтому под трубопровод роют траншею – от фундамента до колодца или кессона (приямка) скважины.

Траншея должна быть прямой в плане, желательно без поворотов и загибов, чтобы не снижать давление. Чтобы исключить воздействие отрицательных температур на трубы, их закапывают ниже уровня промерзания почвы в данной местности.

При формировании траншеи необходимо учесть уклон 0,03 в сторону водозабора для слива жидкости из трубопровода в период консервации.

При близко расположенных грунтовых водах водопровод прокладывают выше критического уровня, но в этом случае его утепляют и дополнительно используют греющий кабель. Также серьезная теплоизоляция и обогрев потребуется, если водопровод выводится выше уровня земли.

Если трубопровод проходит по воздуху, или залегает неглубоко, то необходим обогрев и серьезное утепление

Шаг #3 – сборка водозаборного узла

Водозаборный узел зависит от типа используемого насоса.

• При стандартной схеме подключения – станция с поверхностным насосом и встроенным эжектором – это подсоединенный к полипропиленовой трубе через муфту обратный клапан с сетчатым фильтром.
• Установка с внешним эжектором. На всасывающее отделение эжектора накручивают обратный клапан с сетчатым фильтром, сверху подсоединяют две трубы.
• При использовании погружного (скважинного) насоса, фильтр грубой очистки входит в его конструкцию. Поэтому к агрегату присоединяют обратный клапан, и трубу. Насос имеет приличный вес, поэтому его подвешивают на прочный трос.

Опускают узел на необходимую глубину, учитывая, что минимальное расстояние от него до дна источника составляет 1 м при использовании поверхностных насосов и 0,5 м для погружного (скважинного).

Также следует иметь в виду, что уровень водяного зеркала меняется в течение года – летом он понижается. Если глубина всасывания на грани, то в этот период можно лишиться водоснабжения полностью.

В зависимости от диаметра скважины конструкция эжекторного узла различается. Циркуляция воды происходит либо по двум трубам, либо по принципу труба в трубе

Шаг #4 – монтаж поверхностных элементов станции

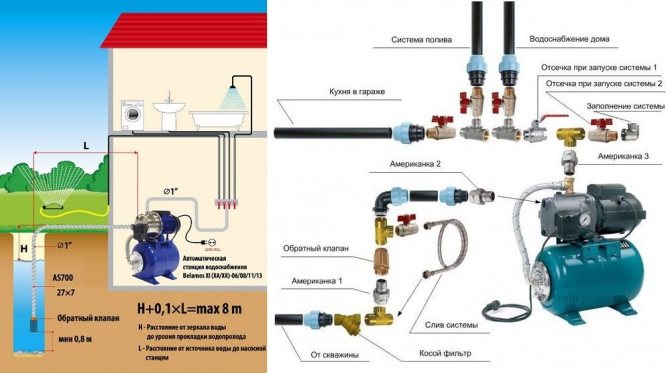

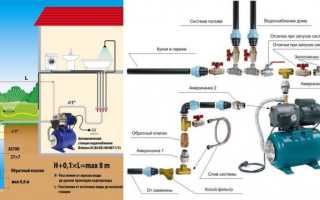

Принципиально схемы установки насосной станции будут различаться в зависимости от того, какой перекачивающий агрегат применяется.

Основное правило: любой дополнительный прибор устанавливают через шаровые краны с американкой и обратные клапаны. Это позволит снять устройства для замены или ремонта без необходимости слива всей воды из системы.

Следует предусмотреть и возможность слива воды из системы – для этого в трубопроводе формируют отвод установкой тройника, к которому подключают сливной кран.

На подающий трубопровод желательно установить фильтр грубой очистки. На напорный (в линию, ведущую к потребителям) – фильтр тонкой очистки.

Монтаж готовой станции поверхностного типа не вызывает сложностей, так как основные элементы системы уже соединены друг с другом. Она представляет собой гидроаккумулятор с установленным на нем электронасосом и блоком управления.

Помимо основной арматуры, в такую систему устанавливают устройство для заполнения ее водой перед первым запуском. Аналогично сливному устройству, в трубопровод вводят тройник с подключенным шаровым краном и воронкой.

При сборке трубопровода все соединения следует уплотнять льном, лентой ФУМ или уплотнительной пастой, чтобы не допускать подсоса воздуха в систему

Подробнее об особенностях выбора насосной станции и рейтинг лучших предложений на рынке по мнению владельцев оборудования вы можете посмотреть в этой статье.

В остальных случаях элементы системы монтируют самостоятельно. При установке поверхностной станции, трубопровод (либо два трубопровода, если используется выносной эжектор)от скважины подсоединяют к насосу.

Далее устанавливают гидроаккумулятор и блок управления. Для станции со скважинным насосом это будут все основные поверхностные элементы в схеме. Удобнее всего для этого использовать 5-ти выводной штуцер, который монтируют в напорный трубопровод в удобном месте. В него вкручивают реле давления и манометр.

К боковому входу штуцера подсоединяют гидроаккумулятор. Для удобства обслуживания его подключают через шаровой кран с американкой и устраивают слив.

Проводят подключение потребителей к насосной станции. Чаще всего первым элементом становится раздающий коллектор холодной воды.

Такая система менее чувствительна к попаданию воздуха, однако все стыки должны быть герметичны

Шаг #5 – первый запуск станции

Электрический двигатель насоса имеет большую мощность, поэтому лучше обеспечить станцию насосного оборудования собственной линией электропитания, устроить заземление и установить стабилизатор напряжения.

Проверяют давление воздушной камеры гидроаккумулятора. Оно должно быть на 10 % меньше, чем давление включения насоса. Однако такую настройку делают в рабочем режиме. Предварительно же необходимо добиться следующих значений: для гидробака емкостью 20-30 л – 1,4…1,7 бар, емкостью 50-100 л – 1,7…1,9 бар.

Перед первым запуском установки с поверхностным насосом рабочую часть системы заполняют водой. Для этого выкручивают заглушку из заливного отверстия, расположенного в верхней части насоса.

Если в трубопроводе предусмотрена заливная воронка, лучше воспользоваться ей. Заливают жидкость до полного заполнения, пока она не начнет выливаться. Затем отверстие (вентиль) плотно закрывают.

При наполнении системы жидкостью через заливочное отверстие насоса удобно пользоваться обычной воронкой

Последовательность запуска:

1. Насос подключают к электросети.
2. Вентиль заливной воронки трубопровода с поверхностным насосом немного приоткрывают, чтобы удалить остатки попавшего в систему воздуха.
3. Включают агрегат – в течение 2-3 минут из выходного отверстия напорного трубопровода (или открытого крана водопровода) должна потечь вода.
4. Если жидкость не потекла, насосное оборудование выключают, доливают воды в систему и включают снова.

После удачного запуска оборудование следует «обкатать» и, если требуется, отрегулировать настройки гидроблока и реле давления.

Как собрать насосную станцию: особенности монтажа

Любая работа требует тщательной подготовки. Такая операция не исключение. Главная задача предварительного этапа — найти лучшее место для расположения насосной станции.

Выбор места для оборудования

В этом случае учитывают несколько важных факторов.

1. Близость к источнику. Чтобы обеспечить максимальную эффективность, комплекс должен находиться рядом со скважиной или колодцем.
2. Необходимые условия для установки в помещении. Место для монтажа должно быть достаточно просторным, чтобы агрегаты не касались стен. Отсутствие влажности и качественная вентиляция обязательны.
3. Свободное пространство, оставленное около оборудования. Простор необходимо гарантировать, чтобы упростить потенциальные работы в будущем: например, профилактику насосной станции или ее ремонт.

Если в установке планируется использовать поверхностный насос, то варианты монтажа надо рассмотреть подробнее. В первую очередь это касается эжекторных, струйных агрегатов, которые отличаются довольно шумной работой. В этом случае вариантов расположения есть несколько.

Дом

Если рассуждать об идеале, то это отапливаемое, звукоизолированное помещение. Самая подходящая кандидатура — котельная. Возможные, но не оптимальные помещения — коридоры, ванные, кладовые. В этом случае главная требование — размещение насосной станции подальше от тех помещений, где требуется тишина (спальня, детская, кабинет).

Когда нет возможности найти такое место, обеспечивают звукоизоляцию — помещают станцию в шкаф, либо дополнительно делают кожух. Есть вариант, который максимально привлекателен: это скважина, находящаяся в доме (гараже). В этом случае работа значительно упрощается. Однако такие сооружения-источники чаще создают еще на этапе строительства здания.

Колодец, кессон

Первый способ монтажа не очень удобен из-за затрудненного доступа к оборудованию. Для монтажа насосной станции внутри колодца сооружают специальную платформу. Глубина монтажа конструкции — ниже уровня промерзания грунта. Обязательное условие для такой установки — утепление верхней части источника.

Кессон — углубление, которое выкапывают вокруг скважины. Его также делают ниже уровня промерзания, в верхней части утепляют, потом закрывают, оборудуя в крышке небольшой люк-лаз. Такой приямок даст возможность установки эжекторного оборудования, если зеркало воды находится на расстоянии 8-10 м от поверхности земли.

Пристройка, отдельное мини-здание

Этот вариант возможен, однако он потребует не только качественного утепления помещения, но и организации его обогрева. Целесообразно ли рассматривать вариант, который предполагает расходы на электроэнергию и проведение отопительной системы? Наверное, не очень. Исключение одно: это «шумное», не погружное оборудование.

Подвал, цокольный этаж

Это еще один популярный вариант для размещения насосной станции. Чтобы создать для работы оборудования оптимальные условия, помещение нуждается в обустройстве качественной вентиляции, гидроизоляции, звуко- и теплоизоляции. Короб, устроенный в подполе и люк для доступа к оборудованию — другой возможный выход из положения.

Когда одним из главных элементов станции является погружной насос, большой проблемы выбор места не составляет. Обычно систему без насоса располагают в любом удобном, отапливаемом, вентилируемом помещении дома.

Подготовительный этап

Главное требование для монтажа насосной станции — максимально ровное основание для насоса. Его делают из дерева либо кирпича, поверхность выравнивают. Для надежной фиксации насоса рекомендуют приобрести специальный металлический кронштейн. Чтобы предотвратить вибрации агрегата, под его опоры подкладывают подложку — резиновый коврик, или амортизационные прокладки под каждый элемент. Ножки крепят к основанию анкерными болтами.

Второе обязательное условие — обеспечение идеальных условий для работы станции. Одно из них — надежная защита от промерзания. С этой целью роют траншею от источника воды (колодца, скважины) до фундамента дома. Глубина ее — ниже промерзания грунта в местности. Обязательно формируют небольшой уклон в направлении источника, если жидкость из водопровода планируют сливать. Необходимый минимум — 1°.

Близкое расположение грунтовых вод — условие, при котором трубы прокладывают выше уровня промерзания, однако тогда их дополнительно утепляют, закладывают в греющий кабель. Такие же серьезные меры предпринимают, если водопровод запланировано протягивать выше уровня земли.

Сборка устройства для водозабора

Этот элемент можно называть самодельным водозаборным узлом (ВЗУ). Его конструкция зависит от вида выбранного насоса.

1. Если используется поверхностный насос со встроенным эжектором, то ВЗУ — обратный клапан, имеющий фильтр-сетку и присоединенный к полимерной трубе.
2. Когда приобретен агрегат с выносным эжектором, то к его всасывающему отделению прикручивают обратный клапан, а затем сверху присоединяют 2 трубы.
3. Погружной насос имеет фильтр грубой очистки, поэтому к нему подключают трубу и обратный клапан. Поскольку масса оборудования значительна, его подвешивают с помощью надежного троса. Лучший материал для него — нержавеющая сталь.

Глубина погружения водозаборного узла различна для разных видов оборудования. Расстояние от дна для моделей отличается. Если говорить о минимальных значениях, то это 500 мм для погружного насоса и 1000 мм для поверхностного агрегата.

Монтаж остальных элементов системы

Прежде чем разбирать вопрос, как собрать насосную станцию, вернее, уже только ее поверхностную часть, надо привести несколько правил.

1. Любой дополнительный компонент насосной станции подсоединяют с помощью шаровых кранов-американок, а также обратных клапанов. Причина — удобство: каждый из элементов можно будет легко демонтировать без необходимости сливать жидкость.
2. Чтобы иметь шанс быстро и беспроблемно избавить систему от воды, в трубопроводе всегда предусматривают отвод. Для этой цели используют тройник. К нему подсоединяют кран для слива.
3. Фильтр грубой очистки на подающий трубопровод в насосной станции если не правило, то рекомендация. Фильтр тонкой очистки обязателен для установки на линию, идущую к потребителям.
4. Для удобства заполнения системы водой ее снабжают дополнительным тройником, к которому подключают шаровый кран и воронку.

Плюс заводских моделей — легкость соединения, так как все основные элементы уже присутствуют в системе. Однако больших трудностей самостоятельная работа не обещает, так как собрать насосную станцию по силам любому мастеру.

После монтажа поверхностного насоса и водозаборного устройства элементы соединяют трубопроводом или двумя, если эжектор агрегата выносной. Затем монтируют гидроаккумулятор, а также блок управления. Для установки всех элементов лучше использовать пятивыводной штуцер, с помощью которого к системе присоединяют реле давления с манометром.

К боковому выводу штуцера подсоединяют гидроаккумулятор. Перед ним к системе подключают кран с американкой, организуя удобный слив. Последний этап — подключение потребителей к насосной станции. Как правило, первый из них — коллектор для холодной воды.

Основные правила эксплуатации

После ввода насосной станции в эксплуатацию проводят ее периодическое обслуживание. Необходимо своевременно очищать фильтр грубой очистки. Без этого производительность установки постепенно снижается, вода идет рывками, а полностью забитый фильтр приведет к режиму работы «на сухую» и отключению системы.

Частота очищения зависит от содержания примесей в перекачиваемой воде.

Информацию о часто встречаемых поломках насосной станции и о способах их устранения вы можете прочесть в следующей статье.

Раз в месяц, либо после длительного простоя, зимней консервации или ремонтных работ, проверяют давление в воздушном отсеке гидроаккумулятора. Если необходимо, воздух подкачивают.

При использовании станции только в летний период, необходимо до наступления заморозков слить из системы всю воду.
