Заполнение системы отопления водой — закачка своими руками

Когда выполняется заполнение теплоносителем

Известны всего две ситуации, требующие выполнения данной технологической операции:

• запуск отопления в эксплуатацию (в начале отопительного сезона);
• повторный пуск после проведения ремонтных работ.

Обычно воду-теплоноситель сливают поздней весной по двум причинам:

1. Вода неизбежно загрязняется продуктами коррозии (внутри радиаторов, металлопластиковые и полипропиленовые трубы ей не подвержены). Оставив старую воду на новый сезон, рискуете сломать циркуляционный насос твердыми загрязнениями.
2. Незапущенные залитые системы загородных домов могут «разморозиться» при внезапном похолодании – такие случаи нередки.В этом смысле предпочтителен теплоноситель-антифриз. Качественный состав обладает высокими антикоррозионными свойствами, повышающими «межсливной» интервал до 5-6 лет. Известны случаи бесперебойной работы отопления на одном и том же объеме антифриза 15-17 лет. Низкокачественный антифриз рекомендуется сливать через 2-3 года.

Закачка антифриза в систему отопления.

Заполнение системы открытого типа

Наполнить водой или пропиленгликолем контур открытого типа проще, чем герметичную сеть. В этом случае не понадобится насос, жидкость заливается через расширительный бак, размещенный в наивысшей точке отопительной системы, обычно на чердаке здания. Процесс заполнения лучше выполнять вдвоем, чтобы не приходилось часто спускаться вниз и стравливать воздух, а потом спешить наверх, чтобы долить в бак теплоноситель. После спускания воздуха расширительный бак должен быть заполнен на 1/3. В процессе функционирования отопления может снизиться теплоотдача из-за образования пробки, тогда процедуру спускания воздуха из радиаторов придется повторить.

Жильцы многоквартирных домов привыкли к регулярной замене теплоносителя, но слив жидкости для частного дома не рекомендуется по нескольким причинам:

• долгое развоздушивание системы;
• затраты на покупку теплоносителя;
• отсутствие воды приводит к коррозии стальных радиаторов.

Вконтакте

Особенности использования воды в качестве теплоносителя

С точки зрения эффективности переноса тепла вода — идеальный теплоноситель. Она имеет очень высокую теплоемкость и текучесть, что позволяет доставлять тепло к радиаторам в требуемом объеме. Какую воду заливать? Если система закрытого типа, заливать можно воду прямо из крана.

Да, водопроводная вода неидеальна по составу, в ней содержатся соли, некоторое количество механических примесей. И да, они осядут на элементах системы отопления. Но это произойдет один раз: в закрытой системе теплоноситель циркулирует годами, подпитка небольшим количеством требуется очень редко. Потому никакого ощутимого вреда некоторое количество осадка не принесет.

Вода как теплоноситель для систем отопления почти идеальна

Если отопление открытого типа требования к качеству воды, как к теплоносителю, намного выше. Тут происходит постепенное испарение воды, которое периодически восполняется — воду доливают. Таким образом получается, что концентрация солей в жидкости все время увеличивается. А это означает, что и осадок на элементах тоже накапливается. Именно поэтому в системы отопления открытого типа (с открытым расширительным бачком на чердаке) заливается очищенная или дистиллированная вода.

В данном случае лучше использовать дистиллят, но достать его в требуемом объеме бывает проблематично, да и дорого. Тогда можно заливать очищенную воду, которая пропущена через фильтры. Наиболее критично наличие большого количества железа и солей жесткости. Механические примеси тоже ни к чему, но с ними бороться проще всего — несколько сетчатых фильтров с ячейкой разных размеров помогут отловить большую их часть.

Чтобы не покупать очищенную воду или дистиллят, ее можно подготовить самостоятельно. Во-первых, налить и отстоять, чтобы осела большая часть железа. Отстоявшуюся воду аккуратно перелить в большую емкость и прокипятить (крышкой не закрывать). Этим удаляются соли жесткости (калия и магния). В принципе, уже такая вода неплохо подготовлена и ее можно заливать в систему. А доливать потом уже или дистиллированной водой или питьевой очищенной. Это уже не так бьет по карману, как первоначальная заливка.

Вместо воды

Возникает вопрос: что залить в систему отопления частного дома вместо воды, чтобы улучшить эксплуатационные свойства теплоносителя? Для этих целей часто применяют антифриз. Он не замерзает даже при температуре ниже ноля градусов. Благодаря такому его свойству трубы и радиаторы не лопнут, если в помещении будет очень холодно. Если есть желание использовать антифриз, следует устанавливать трубы небольшого диаметра и панельные радиаторы, чтобы снизить необходимое количество этого теплоносителя (он гораздо дороже воды).

Кроме того, заполнение системы отопления этой жидкостью хлопотное. Её невозможно закачать из водопровода. А при использовании шланга некоторое количество антифриза прольётся. К тому же, если система закрытая, невозможно залить теплоноситель через бак.

Проблема решается так:

• Заливка снизу системы производится с использованием ручного (опрессовочного) насоса, который поспособствует возникновению в трубах номинального давления антифриза. Электрический насос подойдёт не всякий. Нужен специальный механизм, который может перекачивать не только воду.
• К обратному клапану внизу системы крепится длинный шланг. Возле него ставится большая ёмкость. Второй конец шланга придётся поднять как можно выше (на второй этаж, чердак), чтобы создать повышенное давление. После окончания заливки жидкость из шланга сливают в подготовленную ёмкость.

Основные правила обустройства подпитки отопления

Пример узла подпитки системы отопления
Чем же обусловлено уменьшение объема воды в трубах? Главным источником ее утечки является превышение температурного режима работы. В результате этого происходит критическое расширение жидкости, после чего ее избыток в виде пара уходит через воздухоотводчик (закрытая схема) или открытый расширительный бак (гравитационная).

Установленный автомат подпитки системы отопления компенсирует недостаток воды, добавив нужный объем в магистраль. Но это не единственный случай, когда потребуется оперативное добавление теплоносителя в систему:

• Удаление воздушных пробок. В результате открытия крана Маевского или воздухоотводчика некоторая часть жидкости неизбежно выйдет из системы. В закрытой схеме при этом произойдет падение давления, на которое должна отреагировать автоматическая подпитка системы отопления;
• Микро протечки. Неплотное прилегание стыков трубопровода и потеря герметизации даже на небольшом уровне приведет к постепенному уменьшению объема воды. Выявить подобные дефекты затруднительно, но нужно. Автоматический клапан подпитки системы отопления сработает только после снижения давления до минимального уровня;
• Проведение ремонтных или профилактических работ;
• Образование коррозии на стенках металлических труб, что приводит к их истончению и как следствие – увеличение внутреннего объема. На первый взгляд – это незначительный фактор. Но если не установлена подпитка закрытой системы отопления – постепенно снизится давление и начнут образовываться воздушные пробки.

Из чего должно состоять устройство подпитки системы отопления? Все зависит от типа отопительной схемы. Также на конструкцию добавления теплоносителя в систему влияют ее характеристики: давление, температурный режим работы, схема магистрали, количество контуров отепления и т.д.

Наполнение закрытой схемы

Котлы закрытого типа работают автономно, набор жидкости в систему осуществляется элементарно. Есть несколько способов заполнения прибора теплоносителем, зависит от конструкции, схемы сборки прибора. Варианты набора теплоносителя:

• через подпитку;
• насосом.

Оба варианта можно выполнить самостоятельно, нужно учесть особенности.

Через подпитку

Вариант наполнения оптимален для оборудования, подключенного к водопроводу. Не требуется дополнительное оборудование, процесс сводиться к элементарным действиям.

Нужно открутить кран на котле, к коммуникациям начнет поступать вода. В процессе наполнения системы нужно следить за давлением на датчике. Показатель не должен превышать 2 атмосфер. После заливки необходимо спустить воздух с радиаторов, добрать воду.

Спускать воздушные пломбы необходимо несколько раз, первый — сразу после набора, второй — когда вода в радиаторе нагреется. Во время нагрева воздух вытесняется активнее.

Насосом

Если котел не подключен к водяным контурам, заполнение системы осуществляется насосом — прямоугольный металлический резервуар. Емкость наполняется теплоносителем, заливается в коммуникации. Процесс:

1. шланг от насоса подключают к водяному контуру;
2. емкость наполняется жидкостью;
3. вручную перекачивают теплоноситель из насоса в коммуникации.

Если для подсоединения насоса нет отдельного патрубка, можно подключить к торцу радиатора. Перед наполнением системы нужно выпустить воздух из коммуникаций.

При ручной закачке воды в систему необходимо быть предельно осторожными, чтобы не превысить допустимый уровень давления. Слишком высокое давление — причина поломки аппарата отопления.

Как залить воду в закрытую систему отопления с водопроводом и без него

АркадийКак залить воду в систему отопления закрытого типа?

Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.

Подготовительные операции

До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:

• Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
• Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
• Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.

Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.

Ручной насос для опрессовки системы отопления

Заливка воды из водопровода

Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.

Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.

Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.

Заливка воды без водопровода

Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.

Схема устройства системы отопления

В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:

1. Присоедините насосный шланг к сливному патрубку.
2. Откройте специальный вентиль на патрубке.
3. Откройте краны Маевского.
4. Запустите насос и начинайте запускать воду в систему.

Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:

1. Присоедините бак к трубопроводу отопительной системы и наполните его водой.
2. Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
3. Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.

Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.

Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.

Какую воду лучше заливать в систему отопления

Существует несколько видов воды, заливаемой в отопительный контур:

• Водопроводная. Сюда же можно отнести жидкость, взятую из скважины, колодца или ближайшего водоема. Главное достоинство этого варианта – его дешевизна. Однако качество такого теплоносителя довольно низкое: он довольно агрессивно воздействует на внутренние стенки контура из-за растворенных в нем солей и кислорода.

• Кипяченная. Кипячение позволяет вывести из воды часть кислорода и солей, выпадающих в осадок. Однако подготовить таким способом воду для объемного контура довольно непросто.

• Очищенная реагентами. Для нейтрализации вредных примесей вместо кипячения удобно применить специальные химические вещества – реагенты. Подготовленная таким образом вода нуждается в тщательном процеживании перед заливкой в систему.

• Дистиллированная. Ее продают в сантехнических магазинах в емкостях различного объема. Похожими свойствами обладает также дождевая вода, которую некоторые хозяева частных домов специально собирают для последующего использования в отопительных сетях.

• Антифризы. Их применяют вместо воды в тех случаях, когда система отопления склонна к замерзанию (температура кристаллизации антифризов намного ниже, чем у воды). Этот способ заполнения отопительного контура из-за своей дороговизны используется довольно редко.

Антифризы для отопления

Заключение

Заполнение отопительного контура водой является довольно сложной и трудоемкой процедурой, выполнять которую рекомендуется, как минимум, вдвоем. Во время ее реализации важно не спешить, тщательно соблюдая все рекомендации. Особого внимание заслуживает подготовка воды к заливке в контур: в тех случаях, когда по финансовым или иным соображением используется жидкость из водопровода, ее нужно, по крайней мере, прокипятить. Для удаления постепенно скапливающихся в теплоносителе частиц осадка и ржавчины рекомендуется оснастить систему специальными фильтрами-грязевиками.

Как залить воду в отопление: инструкция для закрытой и открытой систем

отопление ремонт сантехника трубы

Лучшие ответы

Константин Сухоруков:

Только инженер теплотехник не сказал, что будет с теплообменником котла от воздействия тосола. Если хотите использовать незамерзайку, то используйте жидкости на основе пропиленгликоля. А закачать можно без использования водяного насоса, используя обычный, автомобильный и закрываемую ёмкость с двумя выводами-штуцерами.

лариса:

насосом и шлангом

Александр Бакушев:

открой аварийник, и заливай, пока с него не побежит!

Андрей:

Зкачивать обычным способом небольшая ёмкость а в неё дешёвенький погружной насос, через шланг к подпиточному крану, контролировать давление по штатному манометру, спускать воздух, прокачивать и подкачивать. Предварительно опресовать систему сетевой водой, проверить в работе при перепаде температур. Испарения тосолов и антифризов внутри жилого помещения, это прощай здоровье и зрение. из этих соображений заливают водным раствором питьевого спирта (водкой) Тем более если система новая и объём её не очень большой, получите запас стратегического продукта.

Белый Олег:

В канистре сделайте два штуцера, налейте незамерзайку, один шланг — к котлу, в другой компрессором от холодильника накачиваете воздух. Компрессор от холодильника давит до 8 бар — вам точно хватит. Производительность только низкая. Но никакие электропроводящие жидкости им перекачивать нельзя — там обмотки ничем не защищены…

Денисочка:

Откуда возникла необходимость в гликолевом теплоносителе? Теплоотдача при его использовании снижается и затрудняется обслуживание котла, особенно если котёл двухконтурный с одним теплообменником. Для практически любой системы отопления лучший теплоноситель — вода.

Технология заливки антифриза

Перед тем как залить незамерзайку необходимо проверить целостность системы, или по –другому провести опрессовку воздухом. Суть этого приема заключается в испытании всей конструкции рабочим давлением воздуха. Обязательно сделать это перед тем, как залить антифриз необходимо еще и потому, что и этиленгликоль, и пропиленгликоль и даже глицерин имеют отличающиеся от воды физические и химические свойства. Сама процедура не требует больших затрат и специального оборудования, все действия при опрессовке максимально просты и доступны даже для самостоятельного выполнения.

Опрессовка системы отопления

Для проведения опрессовки к сливному крану дополнительно устанавливается переходник с резьбой. К нему крепится конструкция, состоящая из переходника «американки», крана, тройника с подсоединенным к одному из выходов манометру, еще одного крана и переходника для подсоединения шланга. Для однокомнатной квартиры или небольшого дома, достаточно в качестве нагнетателя воздуха иметь обычный автомобильный насос, для больших объемов, лучше иметь компрессор.

Перед накачкой контура перекрываются все краны на котле отопления – дело в том, что современные котлы в своей конструкции имеют клапан, стравливающий воздух, поэтому его нужно изолировать от остальных элементов. После того как вентили котла будут перекрыты делается накачка воздуха в трубы. Для проверки герметичности соединений труб достаточно создания давления в 2-2,5 атмосферы. Для испытания трубопроводы под давлением остаются на 1 сутки, за это время давление может уменьшиться на 0,3-0,5 атмосферы. Для дома с 3 комнатами и подсобными помещениями, в которых установлены 6-8 батарей это нормально. Чтобы окончательно убедиться, что все стыки герметичны и нет утечки, стоит оставить закачку еще на сутки. Если манометр не изменил показаний, значит, контур герметичный и готов к заправке незамерзайкой.

Расчет необходимого количества теплоносителя

Перед тем как залить антифриз, необходимо посчитать какой объем жидкости необходимо будет иметь для полного заполнения всех элементов отопительной системы.

Для работы будет необходим калькулятор и справочные данные, которые указываются на упаковке радиаторов, труб и в инструкции по эксплуатации котла. Так же можно использовать и справочные данные с сайтов заводов-производителей оборудования.

Методика предельно проста – суммируются объемы всех элементов, и таким образом вычисляется, какой объем теплоносителя вмещает система отопления дома. Так при расчете берутся следующие справочные данные:

• Радиатор стальной 11 типа – 0,25 литра на каждые 10 см длины (высота составляет 500 мм);
• Радиатор стальной тип 22 – 0,5 литра на каждые 10 см длины (высота 500 мм);
• Алюминиевая секция – 0,45 литра;
• Секция биметаллическая – 0,3-0,35 литра на одну секцию;
• Чугунные элементы новых моделей – 1,0-1,25 литра на одну секцию;
• Секции чугунного литья старого образца – 1,8-2,0 литра на одну секцию;
• Секции чугунные увеличенные выпусков 30-50 годов – 5,6-6,2 литра в одной секции;
• Труба пластиковая 20 мм – 0,17 литра в 1 погонном метре;
• Труба пластиковая 25 мм – 0,3 литра на 1 метр погонный;
• Трубы стальные:

½ дюйма (15 мм) – 0,17 литра/метр;

¾ дюйма (20 мм) – 0,3 литра/метр;

1 дюйм (25 мм) – 0,49 литра/метр;

1 1/4 дюйм (32 мм) – 0,8 литра/метр;

1 ½ дюйма (40 мм) – 1,25 литра/метр;

2 дюйма (50 мм) – 1,96 литра/метр.

На практике, при заполнении труб и радиаторов часто случаются непредвиденные ситуации, например, разгерметизация соединений, антифриз более текучая жидкость чем вода, и исключать вероятность того что какое-то соединения придется переделать нельзя. Поэтому при расчете учитывается еще и ее запас, примерно 10 % от необходимого объема, этого достаточно для исправления форс-мажорной ситуации.

Инструменты и материалы для работы

Принципиально заполнение систем отопления закрытого и открытого типа различаются тем, что для открытого типа можно сделать заливку через расширительный бак, не используя при этом никаких дополнительных устройств. Для закрытого типа придется использовать как минимум ручной насос, герметичную емкость и кучу переходников и шлангов. Оптимальным вариантом сделать это быстро и качественно можно при помощи электрического насоса с помпой для перекачки жидкости. Впрочем, такое устройство можно использовать и для заливки открытой системы – просто закачать незамерзающий раствор в расширительный бак.

Таким образом, список необходимого инвентаря и расходных материалов для заполнения теплоносителя будет выглядеть так:

• Отвертку или ключ регулировки крана Маевского;
• Емкости, которые можно подвесить на радиаторы для сбора, вытекшей через краны жидкости;
• Гаечные ключи;
• Переходники и шланги для подключения насоса;
• Обратный клапан для установки в точке закачивания теплоносителя;
• Водяной электрический насос;
• Емкость для забора раствора, (если позволяет насосное оборудование, то перекачку можно сделать непосредственно из канистры с раствором);
• Хомуты, вязальная проволока, расходные материалы.

Кстати, в качестве нагнетающего насоса можно использовать как обычный вибрационный насос «Малыш» так и центробежный насос, применяемый в станциях автономного водоснабжения. В первом случае необходимо будет погружать корпус насоса в раствор вещества, а при применении второго, достаточно будет опустить шланг в канистру.

Контроль качества заполнения отопления

Перед тем как заполнять водой закрытую систему отопления, нужно убедиться в наличии всех защитных элементов. К ним относятся краны Маевского, байпасы, и устройства контроля — термометры и манометры. Они необходимы не только для контроля давления в трубах во время подачи теплоносителя, но и являются главными мерами безопасности во время работы отопления. Именно так можно правильно заполнить радиатор отопления водой.

Во время правильного заполнения закрытой системы водой необходимо контролировать следующие параметры:

• Давление. Манометры необходимо установить в ключевых местах системы — крайних радиаторах отопления, и самой высокой точке. После окончательного выхода воздуха давление на всех манометрах должно быть одинаковым;
• Отсутствие протечек.

Только таким образом можно достичь стабильного давления. Однако основной процесс проверки происходит во время включения котла. Температурное расширение воды при максимальном режиме работы не должно сказываться на целостность трубопроводов элементов отопления.

Выбор величин давления в системе и расширительном бачке

Чем выше рабочее давление теплоносителя, тем меньше вероятность попадания воздуха в систему. Нужно помнить об ограничении рабочего давления величиной предельно допустимой для отопительного котла. Если при заполнении система было достигнуто статическое давление 1,5 атм (15 м водяного столба), то циркуляционный насос напором в 6 м вод. ст. создаст на входе в котел давление 15+6=21 м водяного столба.

Некоторые типы котлов имеют рабочее давление порядка 2 атм=20 м вод.ст. Будьте внимательны, не перегружайте теплообменник котла недопустимо высоким давлением теплоносителя!

Мембранный расширительный бак поставляется с заводским настроечным давлением инертного газа (азота) в газовой полости. Распространенная величина его равна 1,5 атм (или бар, что почти то же самое). Уровень этот можно поднять, подкачав в газовую полость воздух ручным насосом.

Изначально внутренний объем бака полностью занят азотом, мембрана прижата газом к корпусу. Именно поэтому закрытые системы принято заполнять до уровня давления не выше 1,5 атм (максимум 1,6 атм). Тогда установив расширительный бак на «обратку» перед циркуляционным насосом, мы не получим изменения его внутреннего объема – мембрана останется неподвижной. Нагрев теплоносителя приведет к росту его давления, мембрана отойдет от корпуса бака и сожмет азот. Давление газа повысится, уравновесив давление теплоносителя на новом статическом уровне.

Уровни давления в расширительном бачке.

Заполнение системы до давления в 2 атм позволит холодному теплоносителю сразу поджать мембрану, которая сожмет азот также до давления 2 атм. Нагрев воды от 0 °С до 100 °С увеличивает ее объем на 4,33 %. Добавочный объем жидкости должен поступить в расширительный бак. Большой объем теплоносителя в системе дает большое его приращение при нагреве. Слишком большое первоначальное давление холодного теплоносителя сразу израсходует емкость расширительного бака, ее не хватит для приема избытка нагретой воды (антифриза)

Поэтому важно заполнять систему до правильно определенного уровня давления теплоносителя. Заполняя систему антифризом, нужно помнить о его большем, чем у воды, коэффициенте теплового расширения, требующем установки расширительного бака большей емкости

Заключение

Заполнение закрытых систем отопления – не просто стандартная заключительная операция перед запуском в эксплуатацию. Правильное или неправильное выполнение этого этапа может серьезно повлиять на рабочие характеристики системы, в худшем случае даже вывести ее из строя. Соблюдение технологии заполнения – ключ к получению стабильно работающего отопления.

Как реализовать альтернативное отопление частного дома

Двухтрубная система отопления частного дома — классификация, разновидности и практические навыки проектирования

Однотрубная и двухтрубная разводка отопления в частном доме

Как правильно заполнить систему отопления закрытого типа сверху

Если нет электрического насоса, то заполнение системы, имеющей перепад высот нижней и верхней точек от 10 м, посредством ручного насоса является процедурой довольно утомительной. В этом случае закрытая система может заполняться через верхнюю точку (например, штуцер присоединения автоматического воздухоотводчика) самотеком с открытым сливным краном в нижней точке до начала вытекания из него воды. Сливной кран перекрывается, и мы имеем в нижней точке системы статическое давление, равное давлению в столбе жидкости до верхней точки (при 10 м давление будет 1 атм).

Теперь нужно повысить давление до расчетного уровня не выше 1,5 атм. К любому штуцеру системы подсоединяем через шаровый кран обычный поливочный шланг порядка 1,5 метра длинной. Придумываем на него легкосъемный переходник к шлангу обычного автомобильного насоса с манометром. Заливаем выпрямленный вертикально шланг водой, присоединяем через переходник насос и воздухом закачиваем воду из шланга в систему. Перекрываем шаровый кран. Достаточно 3-5 повторений процесса для повышения исходного статического давления в любой точке системы на 0,5 атм. Следует избегать накачивания внутрь нее воздуха.

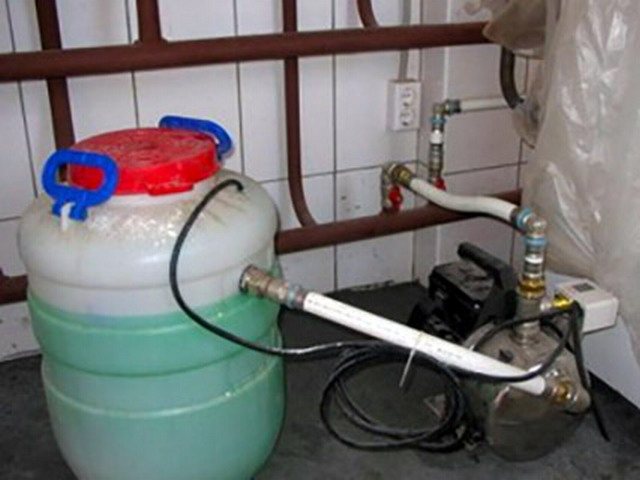

Закачка антифриза ручным насосом.

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

• Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
• Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
• Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
• Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

• Выход воздуха из системы (кран Маевского);
• Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Сравнение воды и незамерзаек

Заполнение системы отопления водой — наиболее популярный способ по следующим причинам:

• Вода — общедоступный и бюджетный вид теплового носителя, она является природным источником, поэтому ее применение экологично и безопасно.
• Наивысшая теплоемкость воды в 4200 Дж/кг∙К приводит к тому, что она долго подогревается и отдает тепловую энергию. Данное свойство позволяет транспортировать ее на большие расстояния с низкими потерями тепловой энергии.
• В сравнении с иными теплоносящими жидкостями, вязкость воды в 1,006 м2/с∙10-6 при 20 °С является самой низкой и падает с увеличением температуры нагрева. Указанный фактор приводит к снижению гидравлического сопротивления при ее перемещении по трубопроводу и соответственно к увеличению КПД отопления.
• Температурный коэффициент линейного расширения воды довольно низок, относительно температуры 0 °С при +80 °С она повышается в объеме всего лишь на 2,8%.
• Вода нейтральна по химсоставу и не оказывает разрушающего действия на широко применяемые в бытовых коммуникациях трубопроводы из термопластов — обычного, сшитого, термостойкого полиэтилена, полипропилена или их разновидностей с алюминиевой оболочкой – металлопластов.
• К недостаткам воды относят коррозионное влияние на металлы и присутствие в составе солей, которые при нагревании образует накипь, снижающую КПД оборудования и приводящую к засорам, выходу из строя теплопередающих элементов (ТЭНов). Чтобы избежать негативного воздействия накипи, вместо обычной контур заполняют дистиллированной водой.
• Главный недостаток воды, при котором вместо нее производят залив антифриза в систему отопления дома — ее высокая температура кристаллизации в 0 °С. При сильном охлаждении водной среды образуется лед с малой плотностью, вырастающий в объеме приблизительно на 10%. Это приводит к разрыву замерзших со льдом труб, теплообменных батарей, узлов котельного оборудования.

Рис. 4 Температуры кристаллизации водных растворов незамерзающих жидкостей

Чтобы избежать замерзания воды при аварийных ситуациях, в нее добавляют антифризы, имеющие следующие отличительные особенности:

• Незамерзайки обладают на 10% более низкой тепловой емкостью, поэтому их применение приводит к снижению КПД обогрева.
• Вязкость антифризов 5 — 7 раз больше водной, это означает, что для их проталкивания по трубам понадобится большая мощность электронасоса, а гидравлическое сопротивление возрастет.
• Незамерзайки обладают более высокой текучестью, чем вода, поэтому при их эксплуатации может понадобиться замена прокладок или уплотнений на стыках трубопроводов и подключенной арматуры другими более плотными материалами.
• Тепловое расширение гликолей в 1,5 раза выше воды, поэтому может понадобиться гидроаккумулятор с большей рабочей емкостью камеры.
• Заводские незамерзайки обычно рассчитаны на 5 лет (сезонов отопления), после чего их состав подвержен разложению с выпадением осадка. Если вовремя не произошла замена теплоносителя в системе отопления (время утилизации определяют по изменению цветовой окраски гликоля), в контуре вместе с трубами, котлом и батареями может появиться труднорастворимый осадок.
• Большинство гликолей функционируют до +115 °С, однако рабочую температуру не рекомендуется повышать более +70 °С. От перегревания их состав распадается с образованием труднорастворимого осадка.
• Существенное преимущество гликолей относительно воды — отсутствие расширения материала при кристаллизации, препарат превращается в подвижную шугу прежнего объема, которая при нагревании снова переходит в жидкое состояние.
• В состав многих антифризов входят присадки, понижающие вспенивание и их коррозионную активность — это существенно уменьшает количество ржавчины при нахождении их в магистралях с металлическими трубами и арматурой.
• После слива отработанных незамерзаек одна из проблем — их утилизация.
• Один из главных недостатков антифризов — отказ в обслуживании по гарантии многими фирмами-производителями котлов при заливке в их оборудование любого вида незамерзаек.

Пример системы автоматической подпитки

На рынке представлена масса оборудования для решения вопроса подпитки систем отопления. Хотите получить автоматическую, бесперебойно функционирующую, надежную установку? Ее можно «собрать» из таких элементов:

• емкости с резьбовой крышкой;
• насоса-дозатора;
• реле давления;
• жесткой всасывающей линии с датчиком уровня;
• воздушного клапана для выпуска воздуха;
• штуцера для заливки теплоносителя в емкость, укомплектованного заглушкой (предотвращает попадание в емкость твердых частиц);
• инжекционного клапана для присоединения к системе циркуляции;
• гибкой трубки;
• датчика нижнего уровня для сигнализации об отсутствии жидкости в емкости подпитки;
• электрической мешалки, предотвращающей возможное разделение теплоносителя на фракции.

Грамотно смонтированный из вышеперечисленных компонентов узел будет высокоэффективен в отношении поддержания требуемого давления в отопительном контуре, а также полностью сочетаем с контуром кондиционирования помещений. Установка автоматически «устранит» все штатные потери в системах: по соединениям, по уплотнениям насосов, на арматуре. Она совсем «не капризна» в отношении теплоносителя: хорошо работает как с водой, так и с гликолесодержащими жидкостями.

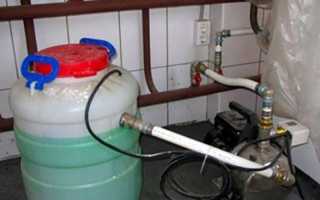

Объемный насос, используемый в данном узле автоматической подпитки, способен преодолевать противодавление в системе без резких скачков давления при включении

Функционирует данный узел по такому принципу:

1. Через штуцер либо горловину в емкость заливается вода/гликоль и вода в соответствующей пропорции/готовый раствор.
2. Насос установки подпитки подключается к сети и с малой производительностью закачивает теплоноситель в систему, тем самым обеспечивая равномерное ее заполнение.
3. При достижении давления в системе заданного значения подкачка автоматически прекращается.
4. При падении давления реле включает насос, возвращающий системе стабильность.

Другие виды теплоносителя

Пропиленгликоль обладает смазывающими свойствами, поэтому продлевает срок службы системы
Вода – это не единственный носитель тепла, которым можно заправить отопительный контур в доме или квартире. Для повышения эксплуатационных свойств применяются другие жидкости, например, антифриз. Он не замерзает при отрицательных температурах, благодаря чему трубы и батареи не лопаются в холод. Для заливания антифриза устанавливают трубы с небольшим диаметром и панельные радиаторы. Это позволит уменьшить количество теплоносителя и сэкономить средства.

Заполнить систему другими жидкостями сложнее, чем водой. Ее невозможно закачать от водопроводной трубы, поэтому алгоритм будет отличаться.

1. Для закачки жидкости в отопительный контур потребуется ручной (опрессованный) насос. Электрические модели не подходят, так как нужен специальный механизм. Ручное устройство способствует созданию номинального давления антифриза.
2. На обратный клапан в нижней части системы фиксируется шланг. Рядом с ним устанавливается емкость большого объема. Второй конец поднимается на высоту (второй этаж, чердак) для создания повышенного давления.
3. Когда заливка окончена, из прикрепленного шланга сливается жидкость.

После заливки можно проверять и использовать отопительные устройства.

Помимо антифриза может использоваться пропиленгликоль. Это вещество отличается от других теплоносителей своими положительными свойствами. К основным преимуществам можно отнести:

• Безопасность для человека. По этой причине многие производители советуют его использовать в двухконтурных и одноконтурных котлах.
• Сохранение текучести в любых условиях. Не замерзает даже при отрицательных температурах.
• Наличие смазывающих свойств. Позволяет уменьшить нагрузку на насос.
• Высокая инертность.
• Безопасность для любых материалов. Не повредит напольное покрытие в случае протекания.

Основной недостаток пропиленгликоля – высокая стоимость. К тому же жидкость может вступить в реакцию с металлическими трубами. При превышении максимально допустимой температуры распадается и выделяет токсичные яды. Несмотря на недостатки, теплоноситель является лучшим вариантом для использования в отопительном контуре в доме и квартире.

Замена воды на антифриз

Если в системе уже использовалась вода, а Вы хотите перейти на антифриз, то следует учитывать два обстоятельства.

Во-вторых

. полностью удалить воду из системы отопления не удается никогда. Часть воды остается. Если залить просто подготовленный разведенный антифриз, то его концентрация будет недостаточной для надежной защиты от замерзания. Таким образом, нужно применять концентрат. Я обычно смешиваю концентрат с разведенным антифризом в соотношении 1:1. После заполнения системы нужно запустить циркуляционный насос (для системы с принудительной циркуляцией) или включить котел (для системы с естественной циркуляцией), чтобы теплоноситель хорошенько перемешался. Потом нужно отлить немного теплоносителя и измерить его плотность. Для измерения плотности есть прибор, который продается в большинстве автомагазинов. Этот прибор применяется для подготовки к зиме автомобиля (проверки свойств антифриза в системе охлаждения двигателя), но отлично подойдет и для наших целей. Если прибор показывает температуру замерзания ниже, чем нужно, например -50 градусов, ничего страшного, но если температура выше, чем нам нужно, то придется слить часть теплоносителя и заменить его концентратом. Слитый теплоноситель нужно утилизировать аккуратно, он ядовит, его не стоит выливать в септики и канавы.

Еще хочу обратить Ваше внимание на то, что разные антифризы могут быть несовместимы друг с другом. Бытует мнение, что нельзя смешивать красный состав с составом другого цвета

Это так, но на самом деле есть и другие нежелательные сочетания. Добавки разных марок могут реагировать друг с другом или просто снижать эффективность друг друга. К сожалению, производители не сообщают, с какими другими антифризами можно смешивать их продукт. Мой совет — выберите одну марку и используйте ее. Если же все таки появилась необходимость смешать, то смешивайте жидкости одного цвета и перед заливкой, отлейте немного теплоносителя из системы отопления, смешайте ее в банке с новым составом и посмотрите, не выпадет ли осадок, не помутнеет ли жидкость, не потеряет ли однородность.

Как подсчитать объем жидкости

Чтобы заполнение отопительного контура было полным, необходимо подсчитать объем теплоносителя. В многоквартирных домах расчет производят специальные службы, а для частного дома – его владелец. Высокая стоимость жидкости для закачки требует точных вычислений, иначе часть средств будет потрачена напрасно. К подсчетам подходят практическим и теоретическим способом.

1. Объем контура измеряют счетчиком воды. Пустой контур необходимо заполнить водой, а данные счетчика покажут ее объем. Отметив необходимый параметр, можно слить жидкость.
2. Подготовить емкость с разметкой объема, в которую выполняется слив воды из труб. После ее заполнения будет известно необходимое количество жидкости.
3. Подсчитать количество антифриза можно, сложив объем водонагревательного котла, всех секций радиаторов, расширительного бачка и трубопровода. Рекомендуется приобрести состава на 15% больше расчетного количества, этот запас покроет неточности подсчета и потери на заполнение системы (происходит небольшой слив антифриза при спускании воздуха).
