Как установить насосную станцию на скважину своими руками

Может ли быть собрана и установлена насосная станция своими руками, без привлечения сторонних специалистов? Таким вопросом задаются многие собственники дач и загородных домов, желающие обеспечить себя требуемым количеством воды как для бытовых нужд, так и для полива растений на приусадебном участке. Еще большую актуальность вопрос по установке насосной станции, собрать которую своими руками вполне реально, приобретает в тех случаях, когда дача или загородный дом расположены в районах без централизованного водоснабжения.

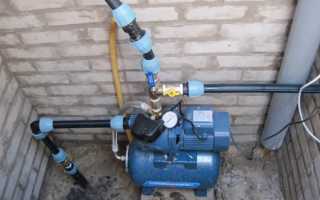

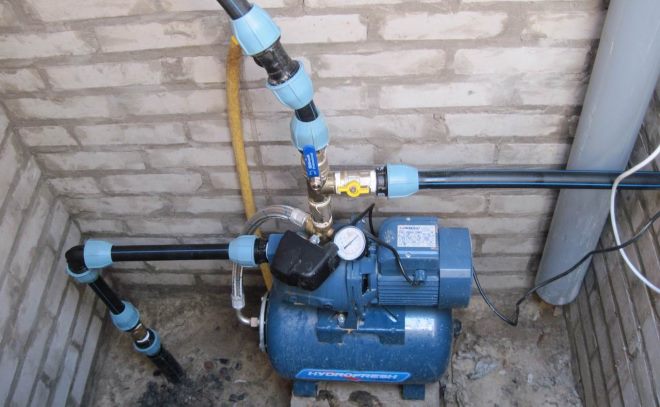

Насосная станция – это компактное и одновременно функциональное оборудование, обеспечивающее стабильное водоснабжение частного дома

Для чего в автономной системе водоснабжения нужна насосная станция

Решив установить на скважину, уже имеющуюся на приусадебном участке, насосную станцию, следует сначала разобраться в том, для чего нужна такая установка. Если говорить о тех задачах, которые позволяют эффективно решать насосные станции для скважин и колодцев, то сюда следует отнести:

• подъем воды из скважины или колодца и ее бесперебойная подача ко всем точкам автономной системы водоснабжения;
• обеспечение стабильного давления потока жидкой среды, транспортируемой по трубопроводной системе, а также отсутствия в элементах такой системы воздушных пробок;
• обеспечение подачи воды в трубопроводную систему в течение некоторого периода даже в тех случаях, когда электронасос не работает, что может произойти из-за его поломки или при сбоях в сети электроснабжения.

Летняя насосная станция обеспечит подачу воды для полива и хозяйственных нужд в теплое время года

В отличие от отдельно взятых насосов, также используемых для откачивания воды из скважины или колодца, насосные установки обеспечивают более щадящий режим работы оборудования, поскольку электронасос, входящий в состав таких станций, включается не при каждом открытии кранов в точках водоразбора, а только в те моменты, когда уровень жидкой среды в гидроаккумуляторе снижается до критической отметки.

Мой обогрев насосной станции зимой .

Как собрать и установить насосную станцию

Насосная станция в доме, плюсы и минусы

Советы специалистов

Когда, благодаря эксплуатации станции, в домашнем хозяйстве налажено бесперебойное водоснабжение, ее в обязательном порядке нужно периодически обслуживать. Прежде всего, требуется отслеживать состояние, в котором находится фильтр грубой очистки. При необходимости его нужно очистить.

Если этого не выполнять, производительность оборудования будет понижаться, а вода поступать урывками. Когда фильтр полностью окажется забитым, насос станет работать вхолостую, после чего отключится. Частота очистки зависит от количества примесей, имеющихся в воде.

Желательно один раз в месяц после установки водяной станции проверять давление в воздушном отсеке гидробака. Аналогично следует поступать в случае консервации на зиму, проведения ремонта, простоя. Его величина должна составлять 1,2-1,5 атмосфер. При необходимости воздух подкачивают автомобильным насосом или компрессором.

Когда станцией пользуются исключительно в теплое время года, из нее нужно слить воду до наступления заморозков.

Если все рекомендации, как правильно установить насосную станцию, прописанные в инструкции, выполнены и оборудование подключено для отладки и определения величины давления, при котором оно выключится, в приемное устройство выливают два литра воды и запускают агрегат. Когда станция отключится, нужно зафиксировать давление жидкости. Также следует знать этот параметр при автоматическом запуске агрегата.

Станция при определенном давлении жидкости может не отключаться. Справиться с данной проблемой можно с помощью винтов на реле давления. Они корректируют степень сжатия пружин. Для этого сначала снимают на устройстве крышку, затем в сторону «плюса» или «минуса» подкручивают винт с буквами «ДР». Чтобы регулировать давление, при котором запуск станет производиться автоматически, надо задействовать винт, обозначенный буквой «Р».

Вода в дом из колодца. Подключение насосной станции.

Конструктивные особенности насосной установки

Насосная установка (станция) – это целый комплекс технических устройств, каждое из которых играет свою роль в вопросе обеспечения эффективной работы всей системы в целом. Типовая конструктивная схема насосной установки включает в себя целый ряд элементов.

Основные части насосной станции

Насос

В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Устанавливаются они вместе с комплектом остального оборудования, входящего в состав станции, на поверхности земли, а в скважину или колодец опускается заборный шланг, по которому и осуществляется откачивание жидкой среды из подземного источника.

Фильтр механической очистки

Фильтр устанавливается на конец шланга, опускаемый в перекачиваемую жидкую среду. Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.

Сетчатые фильтры для скважин

Обратный клапан

Этот элемент не дает откачиваемой из скважины или колодца воде двигаться в обратном направлении.

Гидроаккумулятор (гидробак)

Гидробак представляет собой металлическую емкость, внутренняя часть которой разделена упругой перегородкой из резины – мембраной. В одной части такого бака содержится воздушная среда, а в другую закачивается вода, поднимаемая насосом из подземного источника. Поступающая в гидроаккумулятор вода натягивает мембрану, а при отключении насоса начинает сжиматься, воздействуя на жидкость в другой половине бака и выталкивая ее через напорный патрубок в трубопровод под определенным давлением.

Устройство гидроаккумулятора насосной станции

Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе. Кроме того, насосная станция, установка которой не отнимает много сил и средств, исключает появление опасных для системы водоснабжения гидравлических ударов.

Блок автоматики

Он управляет работой насосной установки. Основным элементом блока насосной автоматики является реле, реагирующее на уровень давления воды, которой наполняют бак гидроаккумулятора. В том случае, когда давление воды в гидроаккумуляторе падает до критической отметки, с помощью реле автоматически включается электронасос, и в емкость гидробака начинает поступать вода, натягивая мембрану. Когда же давление жидкой среды поднимается до требуемого уровня, насос выключается.

Блоки автоматики позволяют автоматизировать работу электронасоса

Насосные установки также оснащаются манометрами для измерения давления и трубами, при помощи которых осуществляются обвязка и соединение с основным контуром системы водоснабжения.

Следует иметь в виду, что типовая насосная установка, которая изготовлена на базе поверхностного насоса, может использоваться для откачивания воды из скважин и колодцев, глубина которых не превышает 10 метров. Для того чтобы поднимать воду из более глубоких подземных источников, можно дополнительно оснастить насосную установку эжектором либо собрать насосную станцию с погружным насосом, но такая конструктивная схема используется достаточно редко.

Схема монтажа насоса с выносным эжектором

На современном рынке предлагается множество насосных станций различных моделей и торговых марок, цены на которые довольно сильно разнятся. Между тем можно сэкономить на приобретении серийного оборудования, если купить необходимые комплектующие и собрать насосную станцию своими руками.

Особенности устройства насосной станции

Автономное водоснабжение на базе насосной станции включает комплекс устройств, обеспечивающих автоматическое поступление воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо выбрать подходящий насосный агрегат, правильно подключить его и настроить.

Если установка выполнена правильно и соблюдаются требования по эксплуатации, она прослужит очень долго. В доме всегда будет чистая вода под давлением, позволяющим использовать современные приборы: от обычного душа и стиральной машинки до посудомойки и джакузи.

Насосная станция состоит из трех основных элементов:

Насос закачивает воду в гидроаккумулятор (ГА), который представляет собой резервуар с внутренней вставкой из эластичного материала, который часто называют мембраной или грушей из-за его формы.

Чем больше воды в гидроаккумуляторе, тем сильнее сопротивляется мембрана, тем выше давление внутри емкости. Когда жидкость поступает из ГА в водопровод, давление снижается. Реле давления фиксирует эти изменения, а затем включает или отключает насос.

Если убрать из схемы реле и гидроаккумулятор, насос нужно будет включать и отключать каждый раз, когда открывают и закрывают воду, т.е. очень часто. В результате даже очень хороший насос быстро сломается.

Использование гидроаккумулятора обеспечивает владельцам дополнительные бонусы. Вода в систему подается под определенным постоянным давлением.

Хороший напор нужен не только, чтобы с комфортом принять душ, но и для работы автоматической стиральной или посудомоечной машины, гидромассажа и прочих благ цивилизации.

Кроме того, в резервуаре хранится некоторый (около 20 литров), но нужный запас воды, если оборудование перестанет работать. Иногда этого объема хватает, чтобы протянуть до устранения возникшей проблемы.

С чего начать

Прежде чем задумываться о том, как собрать насосную станцию для частного дома или для дачи, надо рассчитать параметры системы водоснабжения, которую такое оборудование будет обслуживать. Ниже перечислены основные характеристики системы водоснабжения, которыми определяются технические параметры насосного оборудования, а также схема подключения насосной станции.

Дебет скважины

От этого параметра будет напрямую зависеть, какое количество воды насосная установка сможет откачать из подземного источника за единицу времени.

Формула расчета дебита скважины

Объем водопотребления

При расчете учитывают количество людей, которые будут постоянно проживать в доме, обслуживаемом водопроводной системой, а также количество и тип бытовой техники, для работы которой необходима вода. Естественно, объем водопотребления не может превышать дебет скважины, так как в таком случае подземный источник просто не сможет обеспечить подачу того количества воды, которое необходимо для обслуживания автономной водопроводной системы. При расчете объема водопотребления следует учитывать и тот факт, что в летний период насосные установки используются не только для бытовых нужд, но и при поливе зеленых насаждений.

Характеристики скважины

Здесь речь идет о глубине источника. Важны также архитектурные особенности строения, которое будет обслуживаться водопроводной системой. Учитывать данные параметры необходимо для того, чтобы подобрать насосное оборудование, которое будет в состоянии откачать воду из самой нижней точки источника и поднять ее по трубопроводной системе до самой верхней точки водоразбора в доме.

После определения всех вышеперечисленных параметров можно подобрать и приобрести все необходимые комплектующие и приступить к монтажу насосной станции.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

• Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
• В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
• Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Следует уделить особое внимание вопросу прокладки трубопроводной системы. Трубы, по которым вода будет транспортироваться от насосной станции до жилого строения, размещают в грунте ниже уровня его промерзания либо, если их монтируют на поверхности земли, хорошо утепляют. Такой подход к монтажу трубопровода защитит воду от замерзания в зимний период.

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Виды труб для насосной станции

Определившись с выбором типа насосной станции, возникает необходимость правильно подобрать трубы, подходящие для нее. Чаще всего используют резиновые шланги, т.к они легко устанавливаются, эксплуатируются и обслуживаются (легко достать из скважины или колодца). Кроме того, стоимость резинового шланга не очень высока в сравнении с другими трубами.

Выбирая шланг, руководствуются двумя критериями:

Устройство для насосной станции принято называть шлангом высокого давления. Как правило, такие шланги оснащены армирующей оплеткой из капроновой нити и имеют большую толщину, чем у обычного водяного для полива.

Для насосной станции используют как металлические, так и пластиковые трубы

Поскольку вода может использовать для питья и приготовления пищи, то материал для него должен быть пищевой. Диаметр шланга необходимо подбирать под размер патрубка станции.

Кроме шлангов используют и пластиковые или металлопластиковые трубы. При применении поверхностного насоса, в скважину устанавливают пластиковую водопроводную трубу. Для погружного насоса, разумнее установить металлопластик на фитингах, с помощью которого труба будет состоять из сегментов по 1-2 м. Благодаря такой конструкции, насос можно достать из источника, демонтируя сегменты по очереди.

Как осуществляется процесс сборки

Лучше всего, если сборка насосной станции и ее подключение осуществляются в сухую и теплую погоду. Это позволит без спешки, правильно и аккуратно выполнить все процедуры, проводимые на открытом воздухе. Придерживаться такой рекомендации следует и потому, что на сборку, подключение и регулировку насосной станции может потребоваться значительное количество времени.

Схема подключения насосной станции

Схема, по которой осуществляются сборка и подключение насосной станции с накопительным баком-гидроаккумулятором, выглядит следующим образом.

1. Сначала на заборный шланг устанавливаются обратный клапан и фильтр грубой очистки, который защитит насос от попадания в его внутреннюю камеру твердых включений, содержащихся в составе перекачиваемой воды.
2. Затем осуществляется подсоединение верхнего конца заборного шланга к входному патрубку насоса.
3. После соединения заборного шланга и помпы собираем всю конструкцию насосной станции. Для этого, используя шланг, напорный патрубок насоса соединяем с входным патрубком гидроаккумулятора.
4. Для обеспечения автоматического включения и выключения насоса на гидроаккумулятор монтируют реле, которое устанавливает соответствующие параметры давления воды в гидробаке.
5. После выполнения всех вышеописанных процедур осуществляется подключение собранной и установленной насосной станции к системе водоснабжения, для чего может быть использован шланг (или жесткая труба).
6. После соединения всех элементов системы насосная станция подключается к сети электроснабжения. Осуществляется тестовый запуск оборудования.

Подключение реле давления насосной станции

На входную и напорную магистрали насосной станции обязательно устанавливаются шаровые краны, которые необходимы для того, чтобы изолировать оборудование от обслуживаемой им системы в тех случаях, когда требуется выполнить его демонтаж для техобслуживания и ремонта.

Автоматика для насосной станции, которая обеспечивает более эффективную работу оборудования и его защиту от нештатных ситуаций, кроме реле давления, может дополнительно включать в себя и ряд других технических элементов. К таким элементам, в частности, относятся датчик наличия воды в системе и датчик, контролирующий степень нагрева корпуса электронасоса.

При запуске насосной станции и ее дальнейшей эксплуатации важно также знать, как отрегулировать реле давление на требуемые параметры срабатывания. Настроить такое реле на верхнее и нижнее значения давления, при которых оно будет автоматически отключать и включать насос, можно при помощи двух пружин. Степень их сжатия регулируется посредством специальных винтов. Правильно отрегулированный датчик давления запускает и отключает насос станции именно в те моменты, когда это необходимо, а также обеспечивает подачу воды в гидроаккумулятор равномерным потоком и без перебоев.

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

1. Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
2. Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
3. Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
4. Подсоедините станцию к электросети и включите ее.
5. Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
6. Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Подключаем насосную станцию к скважине и закачиваем воду

Рекомендации по установке

Перед тем как осуществлять подключение насосной станции к сети электропитания и опускать в шахту скважины или колодца заборный шланг, важно правильно установить такое оборудование. Чтобы получить более полное представление о процессе монтажа насосной станции, можно не только изучить теоретическую информацию на данную тему, но и просмотреть соответствующее видео.

В качестве опорной площадки, на которую устанавливается насосная станция, может быть использовано предварительно залитое бетонное основание, а также обычная бетонная плита или деревянный щит. Главное, что следует контролировать при выполнении установки насосной станции, – это чтобы оборудование располагалось на опорной площадке абсолютно ровно, без перекосов.

Порядок подключения: пошаговая инструкция

Не каждый знает, как правильно подключить насосную станцию. При установке блочного оборудования сборка подразумевает совмещение напорного и втягивающего трубопроводов. К погружаемой в скважину трубе подключают фильтр с клапанами, ее выводят наружу через переходник или оголовок.

Всасывающую линию тщательно герметизируют. В противном случае в систему водоснабжения проникнет воздух, который выведет насос из строя. Напорную часть снабжают вентилем.

12 шагов для подключения насосной станции:

Стоит рассмотреть, как подсоединяют насосную станцию к скважине при выборе модульного оборудования. Соединение скважины с насосной станцией включает такие этапы:

1. Обвязка гидроаккумулятора. В первую очередь монтируют штуцер с 5 патрубками. Его подсоединяют напрямую. После этого настраивают и устанавливают защитное реле, манометр и водопроводный вход. Оставшийся отвод используют для подсоединения напорной трубы. В скважины глубиной более 10 м устанавливают погружные насосы. Это позволяет избежать проблем, вызываемых необходимостью установки эжектора и всасывающей части.
2. Вывод трубопровода. Производится через оголовок источника. Напорные трубы укладывают в траншею, подводимую к дому. Элементы должны располагаться ниже глубины промерзания почвы.
3. Подключение к электрической сети. В процессе монтажа устанавливают пусковой блок станции, выход соединяют с ним медными проводами. Питание насоса должно осуществляться через отдельный автоматический переключатель.

После завершения процесса сборки оценивают герметичность соединений. В первый раз гидроаккумулятор наполняют медленно, чтобы не нарушить целостность мембраны.
