При организации водоснабжения индивидуального коттеджа или небольшого предприятия, расположенного в сельской местности, требуется должным образом оборудовать точку водозабора и проложить необходимые трубопроводы. В случае постоянного проживания и регулярного потребления воды установка обыкновенного центробежного насоса не может обеспечить пользователю должный уровень удобства. Для этого разработано и представлено на рынке специальное оборудование, способное комплексно решить задачу бесперебойного водообеспечения для частного дома или иного обособленного объекта. Данная статья посвящена устройству и принципу действия насосной станции, которую без труда можно найти в специализированном магазине.
Конструктивные особенности современной насосной станции для бытовых нужд

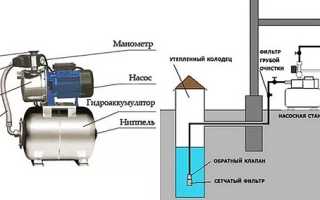

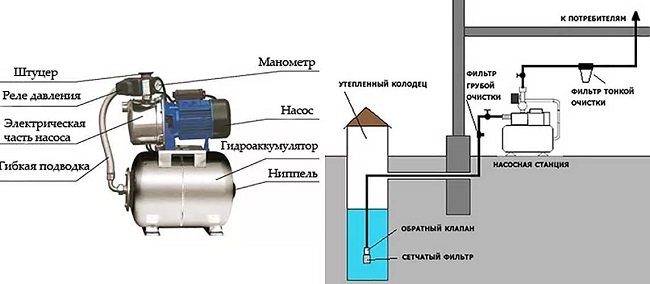

Система водоснабжения здания со схемой насосной станции, входящей в нее в качестве составной части, включает в себя нескольких основных элементов.
- Колодец или скважину, в которой происходит первичное накопление и отстаивание жидкости. Для круглогодичного использования ее следует утеплить.
- Всасывающий трубопровод, оборудованный обратным клапаном. Обычно на нем устанавливается в колодце или непосредственно перед насосной станцией фильтр грубой очистки от механических примесей.
- Саму насосную станцию, обеспечивающую объект водой с необходимым расходом и давлением.
- Напорный трубопровод с фильтром тонкой очистки, ведущий ко всем водоразборным устройствам.
Устройство насосной станции для домашнего водопровода предельно просто и функционально. В ее состав входят следующие механизмы.
- Водяной центробежный насос с приводом от электрического двигателя. При его включении создается разрежение в приемном патрубке и избыточное давление в напорном. В результате происходит всасывание жидкости из колодца и нагнетание ее в коллектор водоснабжения дома.
- Манометр, позволяющий на месте следить за тем, как работает насос.
- Мембранный гидроаккумулятор, отвечающий за постоянное наличие в системе необходимого запаса воды с рабочим давлением.
- Реле давления, дающее управляющие сигналы на пуск и выключение электродвигателя.
- Гибкий шланг, связывающий насос с гидроаккумулятором.
- Запорная арматура для возможности отключения трубопроводов на время ревизии, технического обслуживания и ремонта оборудования.
Важно! Устройство насоса центробежного типа не допускает включать его на длительное время без заполнения жидкостью. Это может привести к перегреву отдельных деталей и выходу из строя всего агрегата. Для исключения создания подобных ситуаций предусматривается датчик сухого хода, отключающий двигатель при отсутствии воды.
Датчик сухого хода DPR-6
Принцип действия
Разобравшись в составляющих частях станций и их разновидностях, перейдем к принципу работы таких систем.
Основная задача станций – регулировка давления в системе и включение или отключение двигателя гидронасоса. Для отслеживания уровня давления устанавливается манометр, а «решает» необходимость подключения гидронасоса реле. Пример внешнего вида реле вы можете увидеть на иллюстрации ниже:
Несмотря на небольшие размеры, на реле лежит одна из главных функций по работе всей системы насосной станции водоснабжения, а также значительно облегчает жизнь, поэтому большинство современных моделей станций включают в себя реле давления.
Как работает такая система
Для правильной эксплуатации системы водообеспечения нужно знать принцип действия насосной станции. Потребление воды в бытовых условиях происходит периодически, поэтому нет необходимости в постоянной работе насоса. С другой стороны жильцу удобно, чтобы расход жидкости появлялся сразу же после открытия крана. Эти задачи решаются простым и эффективным способом.
Работающий насос обеспечивает потребителя водой и нагнетает ее в накопитель. При этом во всей системе повышается избыточное давление, пока оно не достигнет установленного максимального значения. В этот момент срабатывает реле и выключается электродвигатель. В процессе потребления жидкости ее давление снижается, пока блок управления снова не даст команду на пуск насоса.
Способы установки
Самое лучшее место для установки насосной станции – подвальное помещение. Так прибор будет защищен от вредного воздействия окружающей среды в любое время года. Чтобы устранить вибрации и снизить силу работающего насоса, под него кладут резиновый коврик.
Второй распространенный способ – оборудование специального помещения с замком на улице. В таком случае станцию не будет слышно. Потребуется утепление стен, чтобы поддерживать температуру.
Третий способ – установка в земле. Приямок выкапывают около скважины на глубину ниже промерзания грунта.
Конструкция гидроаккумулятора и его преимущества перед водонапорным баком
Гидроаккумулятор представляет собой герметичную емкость, рассчитанную на работу под повышенным давлением. Его внутреннее пространство разделено на две части резиновой мембраной, прочно прикрепленной краями к стенкам аппарата. С одной стороны от нее подается вода, с другой – через ниппель закачан воздух до давления 1,5 атмосферы.
Принцип действия такого устройства основан на его периодическом заполнении и освобождении от жидкости. Ее давление меняется постепенно за счет воздушной подушки, работающей в качестве сжимающейся и разжимающейся пружины. Такая конструкция позволяет длительное время расходовать воду без включения насоса.
Читайте также:
Совет! Объем емкости подбирается, исходя из предполагаемого расхода жидкости. Для средней семьи подходят аппараты на 25-40 литров. При большом водопотреблении потребуется 100 и более литров. Для дачи, используемой в качестве места воскресного отдыха, хватит и 15 литров.
Насосные станции с гидроаккумулятором вытеснили устаревшие схемы, использовавшие в качестве накопителя напорные баки. Их приходилось устанавливать на большой высоте, а опорожнялись они самотеком. Современный вариант имеет целый ряд существенных преимуществ:
- компактные размеры;
- простой монтаж;
- возможность поддержания большого напора;
- отсутствие риска перелива в случае неисправности датчика заполнения.
При выборе оборудования лучше выбирать модели, способные работать без бака.
Общие сведения
Как устроена насосная станция
Внимание! Рекомендуется применять для установки готовые конструкции, которые имеют гарантию от производящей компании. В дальнейшей эксплуатации данный вариант будет практичным, более дешевым.
Детали насосного оборудования. Станции заводского производства для водоснабжения имеют отличия от поверхностного типа насосов, потому что имеют блок, который управляет давлением.
Из составляющих устройства выделяют основные детали:
1.электрический насос поверхностного типа.
2.ниппельный гидроаккумулятор, внутри имеющий резиновую грушу.
3.манометр.
-
Читайте также:
4.реле, которым регулируют давление.
5.арматура, с помощью которой соединяют конструкцию.
Чтобы происходил забор жидкости, к устройству подводят трубопрокат, по которому она всасывается, оснащенный клапаном обратного действия, также имеющая сетчатый фильтр. На выходе устройства подводят трубопровод для поступления воды к узлам потребления. Если внутри корпуса станции есть фильтр с клапаном, значит, их не нужно ставить на шланг для всасывания.
Гидробак мембранного типа с центробежным насосом обеспечивают рабочий уровень давления в сети, которое равняется 1.5 атмосферам. Этого значения хватает, чтобы стабильно вода поступала к сантехнике, имеющейся в здании. Большинство устройств с гидроаккумулятором может работать при максимальном давлении 4.5 атм., что является достаточным для дома в несколько этажей.
Станция для перекачки жидкости имеет компактное устройство, не нуждается в подготовке бетонного основания под конструкцией. Самым большим элементом в устройстве считается бак, аккумулирующий жидкость. Во время работы создается сильный шум, поэтому ее устанавливают в отдельном помещении. Лучше всего подойдет первый этаж дома, подвал.
Внимание! Существует закономерность, которая повышает уровень износостойкости станции: большой бак гидроаккумулятора экономит работу двигателя устройства, потому что требуется редкое включение насоса.
Еще одним вариантом размещения станции считается устройство кессона. В нем разместятся вес элементы конструкции при желании. Данный способ обустройство станции не дешевое, но оправданное.
Как устроен управляющий блок
Управляющий автоматический блок насоса призван следить за давлением в трубах, включать, либо выключать двигатель станции, если необходимо. В блоке для этих целей есть реле, оснащенное манометром. Элемент блока нужен, чтобы регулировать уровень давления, реле – за насосом.
Реле имеет основные детали – пружины. Деталь большого объема служит для замыкания трубы при пониженном давлении в емкости, и малом количестве воды. Маленькая управляет работой, если повышенный уровень давления, при этом цепь размыкается, если достигается максимум. Если в сети уровень давления снижается до минимальных показателей в 1.4 бар, то насосное оборудование самостоятельно начинает работать, достигая максимального уровня, возможного для данного прибора.
-
Читайте также:
Внимание! Не рекомендуют осуществлять замену заводских настроек реле, потому что они соответствуют техническим параметрам затворной арматуры.
Если велика вероятность, что станция будет работать при отсутствии воды, стоит приобрести специальный контролер. Деталь предохраняет двигатель при перегревах, когда жидкости не будет в водозаборном отсеке. Такие конструкции станций имеют управляющий блок, который контролирует не показатель давления, а понижает силу потока.
Гидроаккумулятор для насоса
Размер насосного бака должен подходить по объему водопотребления в быту. Если в семье два человека, достаточно объема до сорока литров, если количество человек в доме больше, то понадобится бак, вмещающий свыше ста литров. Емкости, имеющие объем до пятнадцати литров, можно покупать для применения на дачном участке. Они требуют регулярной подкачки воды, поэтому в устройстве быстро приходит в негодность мембрана.
Внимание! Бак, рассчитанный на большой объем жидкости, стоит дороже, но считается, что он может продлить срок годности всего оборудования.
Резервный объем бака равен одной трети размера емкости. Остальная полость заполнена сжатым воздухом, чтобы поддерживать постоянный напор жидкости в трубопроводе.
При встраивании гидроаккумулятора в водопроводную систему с целью снизить количество гидроударов, то бак для жидкости не должен быть большим. Здесь на первый план выходит сама мембрана с воздушным пространством за ней. Элементы конструкции принимают гидроудар, сглаживая отрицательные последствия.
Циклы станции автоматического типа:
1.с помощью гидроаккумулятора воду из водозабора закачивают насосом, при этом в нем создается избыток воздушного давления.
2.из бака течет вода, если в доме открывается кран, затем автоматическое управление снова включает насос.
Гидроаккумулятор имеет простое строение. В состав входит корпус из металла, герметичная мембрана, делящая внутреннее пространство на два отсека. В первом содержится воздух, во второй поступает вода. После того, как заполнится гидроаккумулятор, реле выключает насосное оборудование. Во время открытия крана воздух давит на мембрану, и вода перетекает в водопровод. При опустошении бака напор в трубах слабеет, автоматически начинает работать насосное оборудование. И цикл повторяется по – новому.
Если бак пустой, то мембрана сжимается, прижимаясь к фланцу трубы для входа. Когда начинает работать насос, мембрана выпрямляется под действием водного давления, при этом воздух сжимается и его давление повышается. Во взаимодействии газа и жидкости через изменяющуюся перегородку заключается основной принцип действия бака с мембраной в насосном устройстве.
Работа блока управления
Основным преимуществом насосной станции является работа в автоматическом режиме. В промышленных установках для этого может потребоваться отдельный шкаф управления с множеством измерительных и регулирующих приборов.
Бытовое оборудование комплектуется штатным блоком управления, в котором реализованы все необходимые опции. Основным его элементом служит реле. У него есть две пружины, настроенные на максимальное и минимальное давление системы. С ними связаны контакты, которые в нужный момент замыкают и размыкают электрическую цепь питания двигателя насоса.
Крайне полезную функцию выполняет контроллер потока жидкости, осуществляющий защиту от сухого хода с отключением насоса при попадании воздуха во всасывающий шланг. На ряде моделей реализованы электрические блокировки от перегрева мотора и скачков напряжения в сети питания.
Обзор популярных моделей
О том, по каким параметрам следует подбирать насос для домашней водопроводной сети, вы сможете узнать из специальных материалов сайта, посвященных этому вопросу. Мы же в рамках этой статьи предлагаем вам познакомиться с основными производителями такого оборудования и их продукцией.
Среди представленных моделей можно найти как бюджетные, так и дорогие варианты. Цена изделий зависит не только от их мощности и производительности, но и от используемых в производстве материалов. А также от «раскрученности» бренда и денег, вложенных в рекламу.
Поэтому не стоит думать, что если у вас недорогая станция автоматического водоснабжения – неисправности будут возникать регулярно. Их появление чаще связано с несоблюдением условий эксплуатации.
Совет. Перед покупкой читайте не только рекламные листовки и описания производителей, но и реальные отзывы владельцев аналогичного оборудования.
Джилекс
Это один из самых известных отечественных производителей насосной техники с опытом работы более 20 лет. Его продукция надежна, долговечна и довольно неприхотлива.
Особой популярностью у домовладельцев пользуется станция автоматического водоснабжения Джилекс серии Джамбо Дом. Индекс «Дом» означает, что система полностью автоматическая. Для примера дадим описание и характеристики одной из наиболее покупаемых моделей: Джамбо 70/50 Н-50 Н ДОМ.
Система состоит из центробежного насоса со встроенным эжектором и контроллером управления, гидроаккумулятора емкостью 50 литров, датчика давления и соединительной арматуры. Бак и корпус насоса сделаны из нержавеющей стали. Дополнительные функции – защита от перегрева, плавный пуск, защита от сухого хода.
На фото – насосная станция Джилекс Джамбо 70/50 Н-50 Н ДОМ
Основные характеристики:
| Максимальный расход, л/мин | 70 |
| Максимальный напор, м | 50 |
| Максимальная глубина всасывания, м | 9 |
| Потребляемая мощность, Вт | 1100 |
| Подсоединительный размер подключения, дюйм | 1 |
| Температура воды, 0С | От +1 до +35 |
| Цена, руб. | 18000-21000 |
Акватехника
Ещё один российский бренд, но с более демократичными ценами. Любая станция автоматического водоснабжения Акватехника обеспечит надежную и стабильную работу домашней системы водоснабжения.
Предлагаем познакомиться с представителями трех популярных серий – Стандарт, Лидер и Комби.
- Станция автоматического водоснабжения Standard 100-24 – самая мощная из всей линейки по напорным характеристикам. Корпус насоса выполнен из чугуна, объем гидробака – 24 литра.
Станция автоматического водоснабжения Стандарт 100 24 для дома и дачи
| Максимальный расход, л/мин | 51 |
| Максимальный напор, м | 50 |
| Максимальная глубина всасывания, м | 7 |
| Потребляемая мощность, Вт | 970 |
| Подсоединительный размер подключения, дюйм | 1 |
| Температура воды, 0С | От +1 до +40 |
| Цена, руб. | 8400-9300 |
- Станция автоматического водоснабжения Leader 80-24 – экономичное оборудование, обеспечивающее при небольшой мощности хороший напор, достаточный для одновременного пользования 3-4 водоразборными точками.
Акватехника Лидер 80-24
| Максимальный расход, л/мин | 45 |
| Максимальный напор, м | 44 |
| Максимальная глубина всасывания, м | 8 |
| Потребляемая мощность, Вт | 800 |
| Подсоединительный размер подключения, дюйм | 1 |
| Температура воды, 0С | От +1 до +40 |
| Цена, руб. | 9900-11000 |
- Станция автоматического водоснабжения Комби 100-24 оснащена выносным эжектором, благодаря чему обладает повышенной глубиной всасывания. Может использоваться для глубоких колодцев и скважин диаметром не менее 100 мм.
Акватехника Комби 100-24
| Максимальный расход, л/мин | 40 |
| Максимальный напор, м | 40 |
| Максимальная глубина всасывания, м | 20 |
| Потребляемая мощность, Вт | 970 |
| Подсоединительный размер подключения, дюйм | 1 |
| Температура воды, 0С | От +1 до +40 |
| Цена, руб. | 9800-10500 |
Беламос
Вelamos – крупнейший российский производитель оборудования для организации водоснабжения, отопления и полива. Выпускает насосы различного назначения и насосные станции. С одной из них предлагаем познакомиться ближе.
Станция автоматического водоснабжения Вelamos ХА 06 ALL с чугунным корпусом и асинхронным однофазным двигателем. Отличается низким уровнем шума при работе.
Насосная станция Беламос
| Максимальный расход, л/мин | 45 |
| Максимальный напор, м | 33 |
| Максимальная глубина всасывания, м | 8 |
| Потребляемая мощность, Вт | 600 |
| Подсоединительный размер подключения, дюйм | 1 |
| Температура воды, 0С | От +1 до +35 |
| Цена, руб. | 6300 |
GARDENA
Не самый популярный немецкий бренд, отличающийся, тем не менее, отличным качеством и надежностью. Станции бытового водоснабжения автоматические Gardena заслужили у наших потребителей довольно лестные отзывы, основанные на долгой бесперебойной работе и приемлемой стоимости оборудования.
Для справки. Доступная цена объясняется тем, что производственные площадки компании расположены в Китае.
Например, станция бытового водоснабжения автоматическая Gardena 3000/4 eco Classic оборудована фильтром предварительной очистки, обратным клапаном и манометром. Их наличие значительно упрощает монтаж станции, её эксплуатацию, а также продляет срок службы насоса.
Станция бытового водоснабжения автоматическая 3000 4 classic от Gardena
| Максимальный расход, л/мин | 45 |
| Максимальный напор, м | 40 |
| Максимальная глубина всасывания, м | 8 |
| Потребляемая мощность, Вт | 650 |
| Подсоединительный размер подключения, дюйм | 1 |
| Температура воды, 0С | От +1 до +35 |
| Цена, руб. | 8500-9700 |
UNIPUMP
Под этой маркой выпускаются насосные станции на основе как центробежных, так и вихревых насосов.
- Станции автоматического водоснабжения Аuto JS оснащены центробежными насосами и гидроаккумуляторами объемом 5, 24 и 50 литров. Они предназначены для подачи чистой воды в систему домашнего водоснабжения и автоматического поддержания в ней необходимого давления.
AUTO JS 60 с баком 50 литров
AUTO JS 80 с баком 5 литров
AUTO JS 100 с баком 24 литра
| Параметры | AUTO JS 60 | AUTO JS 80 | AUTO JS 100 |
| Максимальный расход, л/мин | 40 | 45 | 55 |
| Максимальный напор, м | 33 | 38 | 40 |
| Максимальная глубина всасывания, м | 8 | 8 | 8 |
| Потребляемая мощность, Вт | 450 | 600 | 750 |
| Подсоединительный размер подключения, дюйм | 1 | 1 | 1 |
| Температура воды, 0С | От +1 до +35 | От +1 до +35 | От +1 до +35 |
| Цена, руб | 7800-11300 | ||
Для справки. Стоимость оборудования меняется в зависимости от объема гидроаккумулятора.
- Станции автоматического водоснабжения серии AUTO QB оснащены вихревыми насосами и гидроаккумуляторами объемом 5 или 24 литра.
Станция с вихревым насосом и 5-литровым баком
| Параметры | AUTO QB 60 | AUTO QB 70 | AUTO QB 80 |
| Максимальный расход, л/мин | 30 | 40 | 45 |
| Максимальный напор, м | 33 | 45 | 50 |
| Максимальная глубина всасывания, м | 5 | 5 | 5 |
| Потребляемая мощность, Вт | 370 | 550 | 750 |
| Подсоединительный размер подключения, дюйм | 1 | 1 | 1 |
| Температура воды, 0С | От +1 до +35 | От +1 до +35 | От +1 до +35 |
| Цена, руб | 6200-8200 | ||
Самый бюджетный вариант
Если вы ищете недорогое и экономичное оборудование для бесперебойного снабжения водой дачи или коттеджа, расположенного в районе с бесперебойным электроснабжением, вам подойдет насосная станция автоматического водоснабжения Вихрь АСВ-370/2Ч. Обладая очень небольшой мощностью и гидроаккумулятором объемом всего 2 литра, она обеспечит вас приличным напором и вполне достаточным расходом воды.
Насосная станция Вихрь с чугунным корпусом
| Максимальный расход, л/мин | 45 |
| Максимальный напор, м | 30 |
| Максимальная глубина всасывания, м | 9 |
| Потребляемая мощность, Вт | 370 |
| Подсоединительный размер подключения, дюйм | 1 |
| Температура воды, 0С | От +1 до +35 |
| Цена, руб. | 4300 |
Различия насосных станций по типу всасывающих устройств
Важнейшей характеристикой любого поверхностного насоса является глубина всасывания жидкости. Она зависит от типа оборудования и дополнительных устройств, устанавливаемых на заборном шланге.
Для улучшения откачки обычно используется эжектор – небольшая конструкция в виде трубки с внутренним соплом. Он создает разрежение за счет вылетающей из узкого отверстия с большой скоростью струи воды.
Безэжекторные насосные станции даже теоретически не могут достигать глубины всасывания 10 метров. На практике эта цифра всегда значительно ниже. Их используют при откачке из неглубокого колодца. Наличие эжектора обеспечивает более устойчивую работу поверхностного насоса при большой длине приемного трубопровода.
Насосные станции с встроенным эжектором способны поднять воду с глубины 7-8 метров. При этом сначала отсасывается воздух, а затем происходит откачка воды. Такие системы устанавливаются в отдельных помещениях, поскольку требуют хорошей шумоизоляции.
Иногда эжектор размещают непосредственно в скважине. Для его работы требуется подключение двух труб. По одной из них под давлением подается вода от насоса для создания скоростной струи, а по другой происходит откачка. Насосные станции с выносным эжектором могут забирать жидкость с глубины до 50 метров. Они не издают сильных шумов, но их КПД редко превышает 40%.
Определение места для станции водоснабжения
При подборе площадки для водонасоса, нужно учесть все характеристики его эксплуатации. Каждые пять метров горизонтальной трубки между водоисточником и гидронасосом понижают ее всасывающие особенности на полтора метра. Гидронасос автономного снабжения располагается на цокольном этаже или в утепленной для него комнате.
Для стационарного наружного прибора стоит установить кессон, а укладку его напорной трубы до дома поместить на такой глубине под землей, чтобы холод и заморозки ее не доставали. Если же гидронасос используется только летом на дачном участке, магистрали погружаются на длину меньше 30-50 см, а могут и вовсе остаться на земле.
Если гидронасос устанавливается в жилище, можно не страшиться зимних холодов и замерзания системы. Если есть вариант бурения в здании, действо сократит длину магистральных труб. При выборе площадки гидронасоса, стоит учитывать пределы температуры, указанные в инструкции к прибору.
Правильная эксплуатация оборудования
Насосные станции предназначены для долговременной автономной эксплуатации в непрерывном режиме. Они могут использоваться для целей бытового водоснабжения и пожаротушения. Отличными характеристиками и высокой надежностью отличаются современные модели марки Джамбо. Они требуют минимального технического обслуживания. В процессе их нормальной работы необходимо:
- периодически производить наружный осмотр на отсутствие пропусков и посторонних звуков;
- не реже одного раза в год промывать фильтр грубой очистки;
- в случае длительного перерыва на зимний период освободить все полости от воды и хранить демонтированное оборудование в отапливаемом помещении;
- при первом пуске после расконсервации проверить правильность всех подключений и убедиться в плавности работы насоса.
