Проверка и снятие трехходового клапана в котлах отопления

Мы регулярно слышим много вопросов от наших клиентов по устройству газового котла. Несмотря на то, что мы рекомендуем предоставить разбираться в этих тонкостях специалистам, мы всегда готовы предоставить информацию.

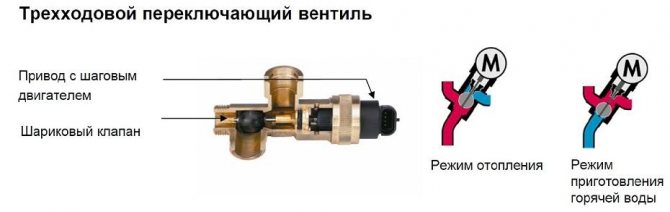

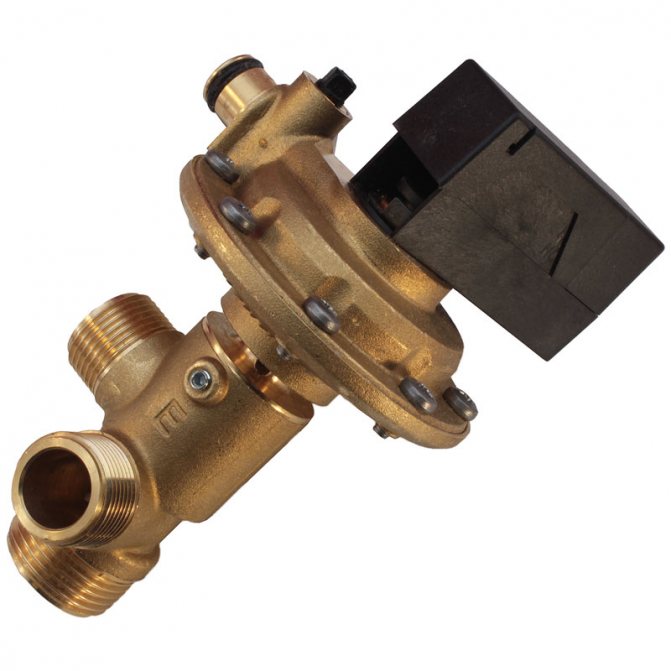

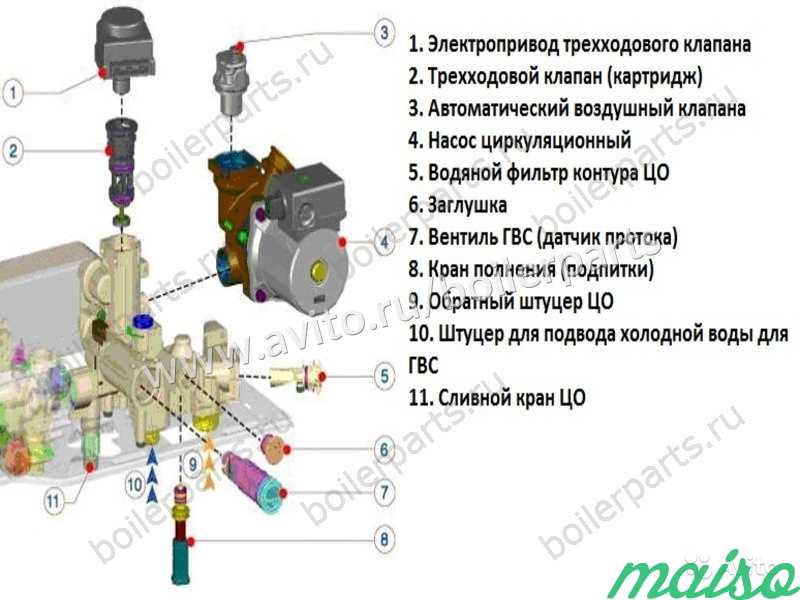

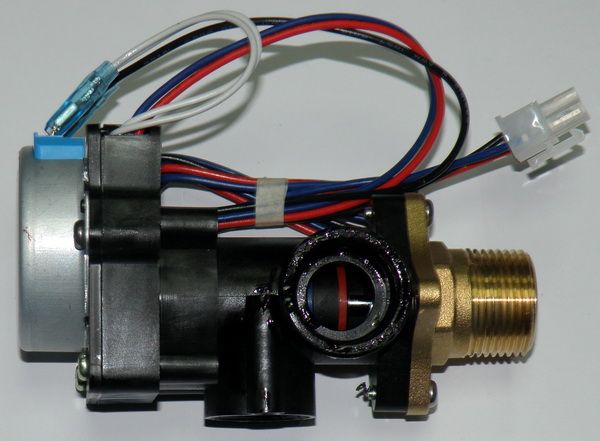

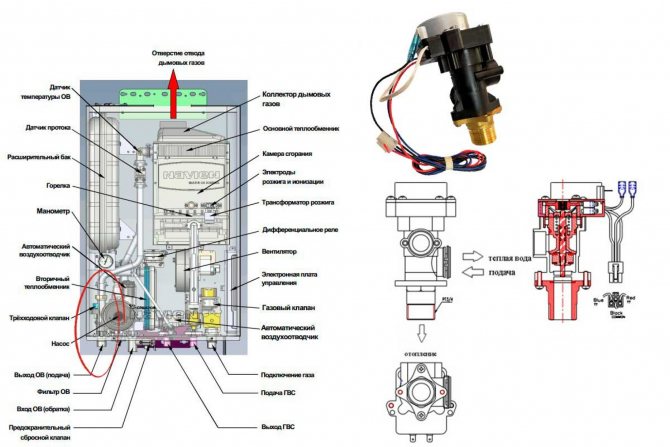

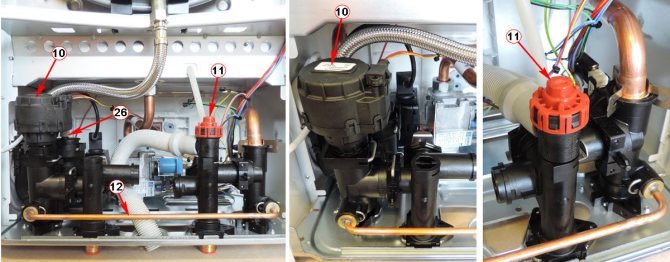

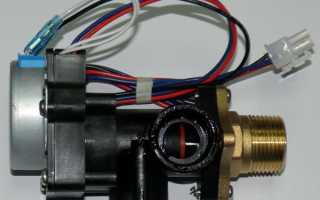

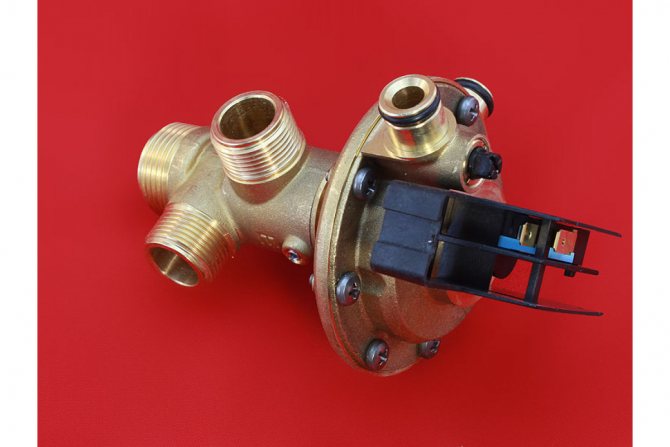

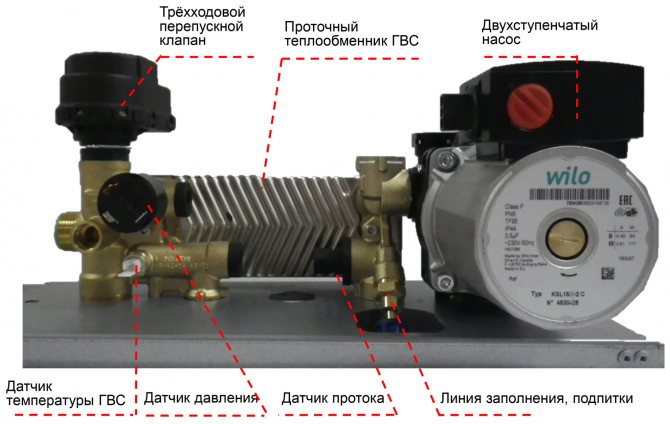

Одним из основных узлов двухконтурного газового котла является трехходовой клапан, регулирующий распределение потоков при включении горячего водоснабжения (ГВС). Давайте рассмотрим принципиальную схему его работы. В обычном режиме газовый котел работает импульсами горелки, либо малым пламенем для прогревания теплоносителя, циркулирующего по отопительному контуру. Прогревается вода или другая жидкость, проходящая по основному теплообменнику, расположенному над горелкой.

При открытии крана горячей воды это обнаруживается датчиком котла и он переходит в режим ГВС. Что это значит? Это значит, что отопительный контур отсекается от первичного теплообменника и вода циркулирует по малому кругу: первичному и вторичному теплообменнику, насос при этом переключается на максимальную мощность. При этом проточная вода нагревается косвенным нагревом во вторичном теплообменнике теплом от первичного. Такая схема работы называется приоритетом ГВС. По ней работает абсолютное большинство современных газовых котлов. Возможность раздельного нагрева ГВС и теплоносителя существенно удорожает стоимость газового котла и усложняет его конструкцию. Возникает резонный вопрос: если долго пользоваться горячей водой, отопительный контур остывает? Да, конечно остывает, чем он меньше, тем быстрее. Поэтому для повышения комфорта многие выбирают одноконтурный газовый котел, с подключенным к нему бойлером косвенного нагрева. Впрочем, при включении ГВС, будет снижаться и температура контура отопления, но заметно меньше, чем для двухконтурного котла.

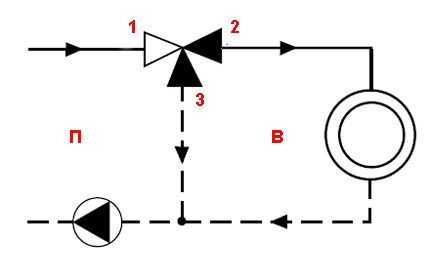

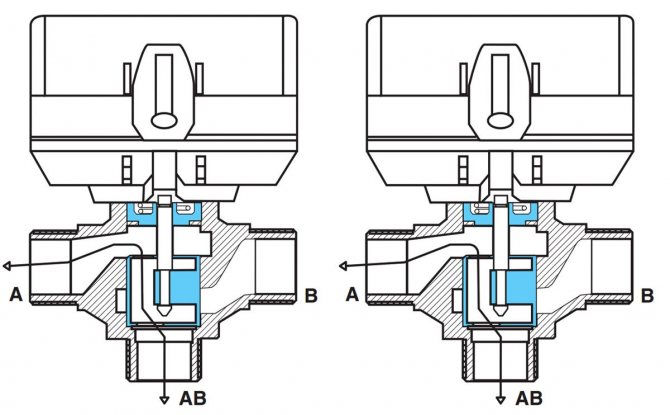

Вот вкратце, принципиальная схема работы трехходового клапана. Надеемся, эта статья будет Вам полезной. Вы всегда можете получить наши бесплатные консультации по телефону или на сайте. Не забывайте про наш форум! Ваш NEMOROZ!

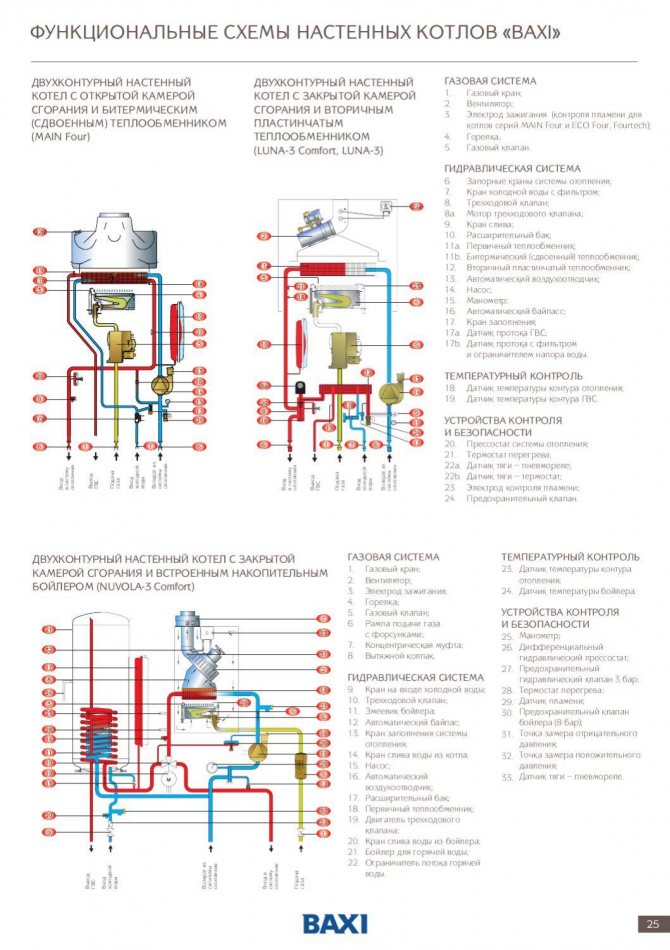

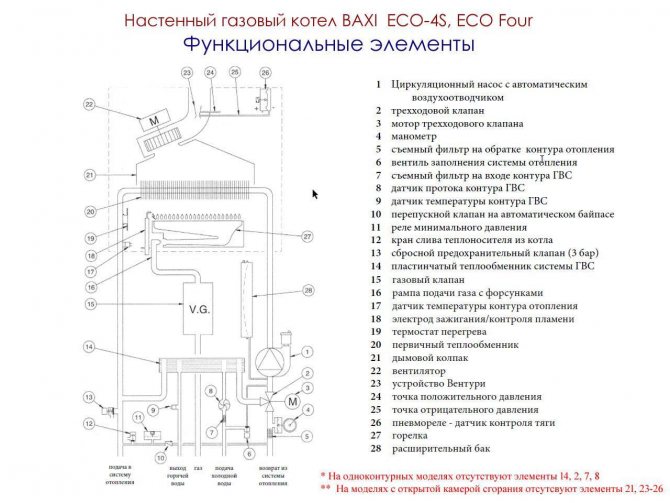

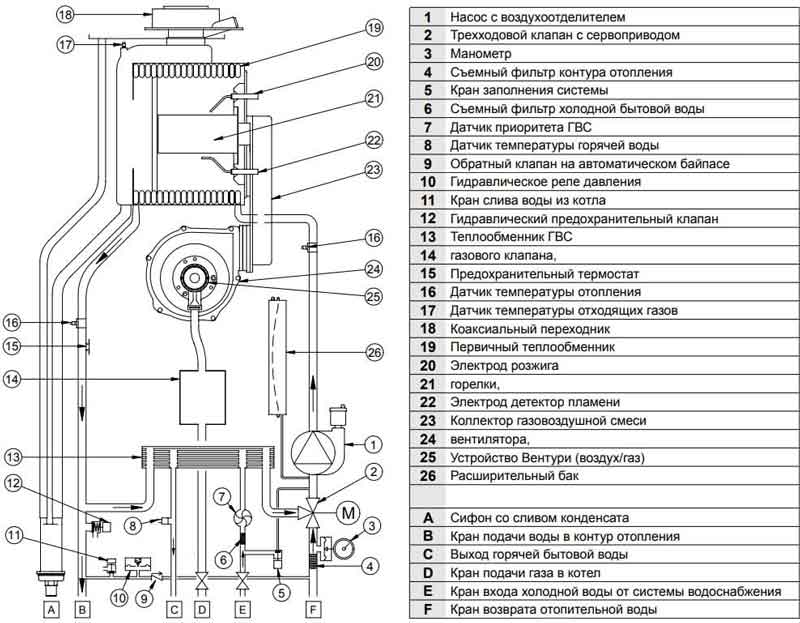

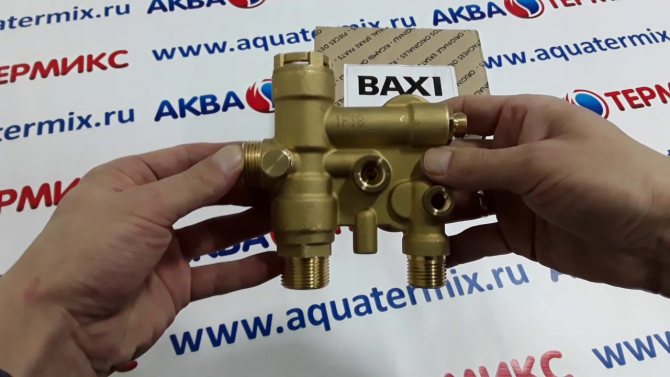

Бакси (Baxi) – это линейка газовых котлов от итальянского производителя. Лучший вариант для поддержания в помещении комфортной температуры. Газовые котлы этой фирмы безопасны, экологичны, долговечны, практически бесшумны, прочны и экономичны, имеют высокую производительность и достаточно просты в эксплуатации, кроме того, отличаются доступной ценой. Даже если в сети будет отмечено понижение давления газа, котел не прекратит свою работу. Котлы бакси работают на сжиженном природном газе. Современный дизайн позволяет органично расположить котел в интерьере любого помещения.

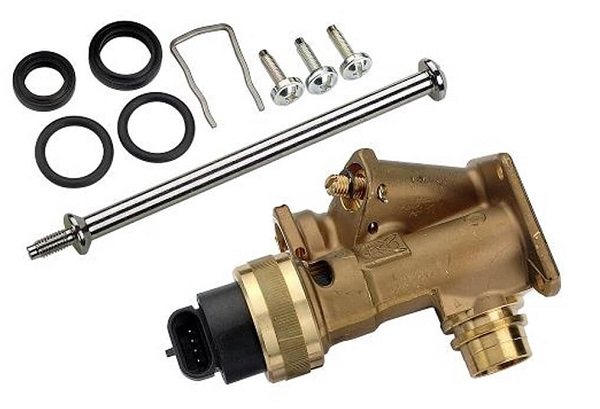

Чтобы после выявленной поломки правильно подобрать запасные части для котла, необходимо знать его серию и модель. Наиболее распространенные: Baxi Luna (Comfort, Comfort Combi, Silver Space), ECO, Nuvola (идут в комплекте с бойлером из нержавейки), Slim, Main.

Объем котлов от суперкомпактных до 80 литров. Их можно устанавливать на пол или крепить на стену. Конструктивно котлы делятся на: одноконтурные и двухконтурные.

Что это такое и зачем он нужен

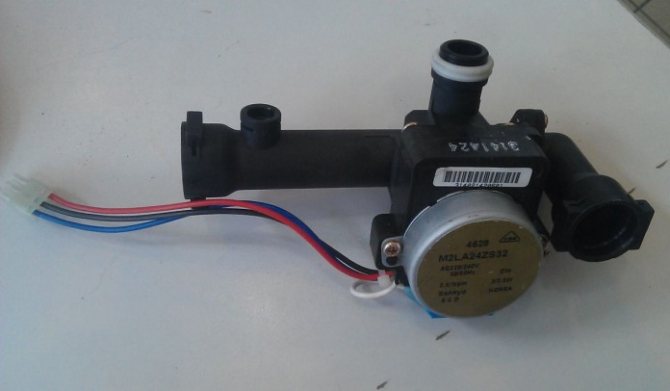

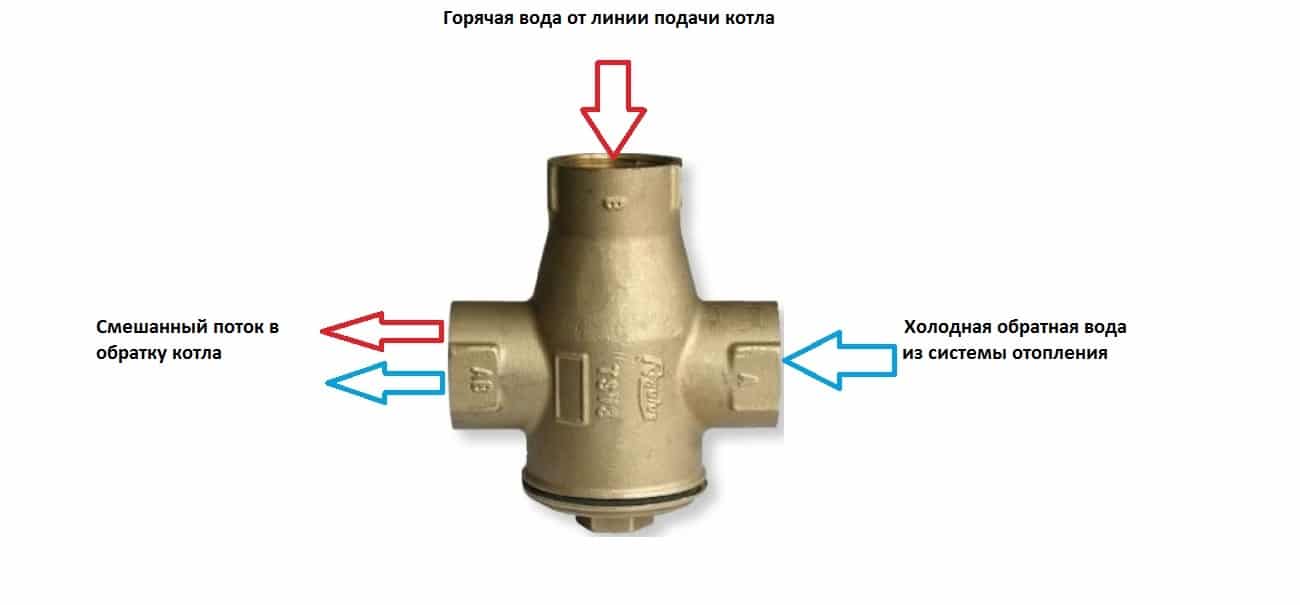

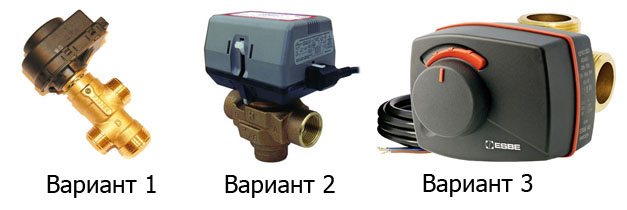

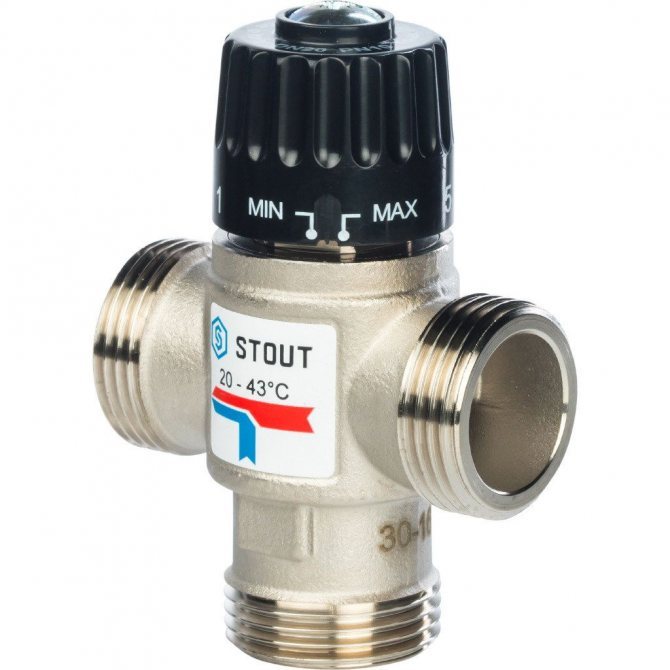

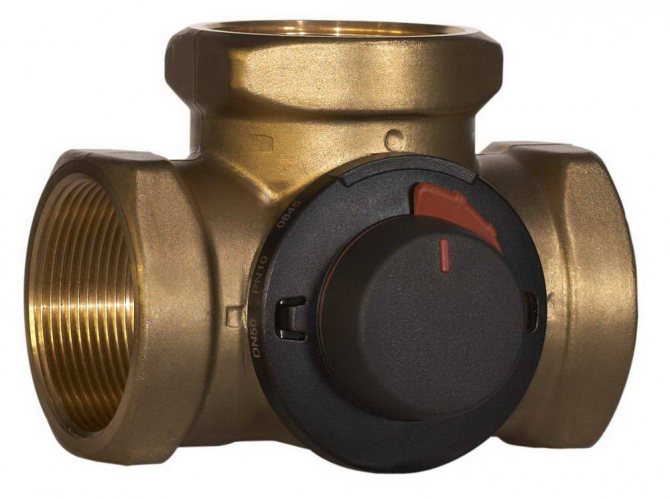

Так выглядит классический трехходовой клапан для системы отопления. Как уже понятно из названия, этот клапан имеет 3 хода. Можно даже назвать его краном, так как он относится к запорно-регулирующей арматуре. С виду это обычный тройник, но внутри его устройство гораздо сложнее. Грубо говоря, он служит для изменения температуры воды. Существует два способа: при первом обратка смешивается с подачей для понижения температуры; второй способ наоборот разделяет потоки, сбрасывая горячую воду в обратку. Это полезно в разных случаях:

1. Тёплые полы. К клапану подключают обратку и подачу отопления. Так как обратка холоднее, в полы подаётся вода пониженной температуры. При этом температура остального отопления остаётся прежней.
2. Поддержание температуры. Для нормальной работы практически любого отопительного оборудования нужно, чтобы обратка не была холоднее подачи на 60 градусов. Иначе долго котёл не прослужит. Поэтому клапан берёт из подачи воду и отправляет её в обратку.
3. Защита от конденсата. По этой же причине. Если в теплообменник попадает вода теплее точки росы, на нём начинает скапливаться конденсат.
4. Защита от перегрева. Современные котлы оборудованы различными датчиками. Если же это, например, простой твердотопливный котёл, он продолжит работать даже при перегреве. Трёхходовой клапан решает эту проблему.
5. Для обвязки бойлера косвенного нагрева. Чтобы в доме была горячая вода, можно подключить к котлу бойлер. И тогда вода будет нагреваться при помощи отопления. Трёхходовой кран служит для бесперебойной подачи горячей воды. Он открывается, когда температура воды в бойлере снижается.
6. При организации байпаса. В некоторых случаях требуется направить воду по альтернативному пути – байпасу. Например, для более эффективного обогрева. Сделать это проще всего через трёхходовой клапан. Он откроется и закроется в нужный момент.

Но зачем устанавливать клапан, если можно просто уменьшить температуру? Вопрос кажется логичным, однако на самом деле у обычных котлов при низкой температуре быстро выходит из строя теплообменник. Для такого режима работы лучше подходит конденсационный котёл , но цена у них гораздо выше. Поэтому лучше и проще установить трёхходовой клапан.

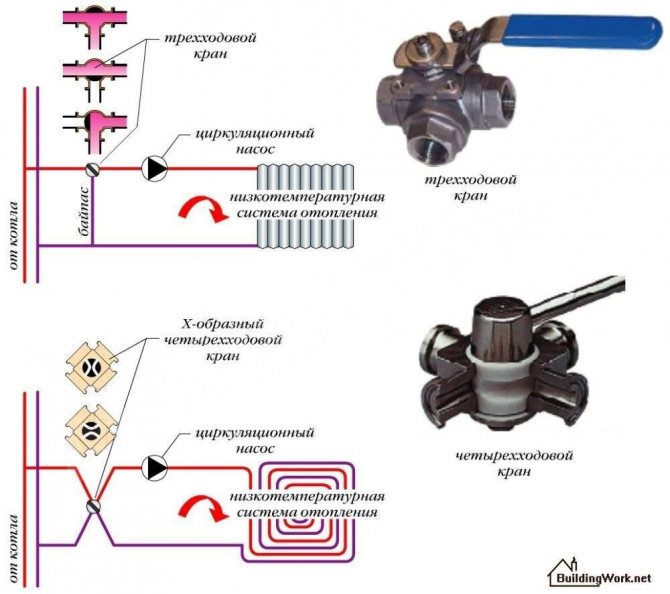

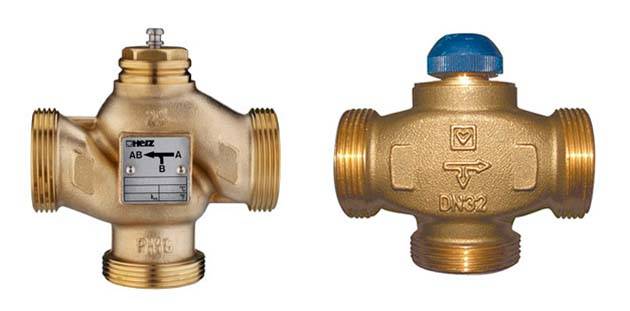

Разновидности кранов

Классификация изделия по разным признакам:

В зависимости от вентиля, различают: Регулирующий. Он оборудован электромеханическим устройством, которое открывает нужные клапаны

Еще в его комплектацию входит шток с ручной или автоматической регулировкой. Важно! Шток не выбить даже самым сильным давлением воды, поскольку он расположен внутри устройства. Запорный

В его комплекции есть шаровое приспособление, которое переключает поток воды

Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды

Особенность этого устройства в том, что его устанавливают на системы с низким давлением. Оно очень простое в конструкции, требует постоянного ухода и быстро изнашивается.

По материалу изделия: Латунь – наиболее востребованный материал, из-за длительного периода эксплуатации, небольших габаритов и низкого веса.

Углеродистая сталь – прекрасная альтернатива латуни.

Чугун – используется для труб большого диаметра (от 40 мм и больше). Для частных домов он не практичен.

Бронза – материал с длительным периодом эксплуатации.

В зависимости от способа монтажа:муфтовый; фланцевый; цапковый; под приварку; штуцерно-торцовый.

Для системы отопления используют такие виды, как: С постоянным режимом гидравлики – регулируется в соответствии с качественными показателями. Он подходит потребителям с качественными теплоносителями определенного объема.

С переменным режимом гидравлики – регулируется согласно с требуемым количеством воды. Он больше подойдет тем, для кого имеет значение количество.

От варианта проточной части устройства:пробно-спускной; полнопроходной.

От типа встроенного затвора:конусный; цилиндрический; шаровой.

По форме клапана-заглушки различают такие типы:T-образные; L-образные; S-образные.

От механики затворного элемента: Сальниковые – контролирует регулировку водяной струи сверху арматуры за счет сальника;

Натяжные – контролирует регулировку водяной струи снизу арматуры за счет гайки.

В зависимости от обогрева корпуса:с обогревом; без обогрева.

В зависимости от технических показателей различают такие вентили: Т-образный – регулировочная ручка может быть в 4-х положениях;

Г-образный – ручка регулировки имеет два режима, включая угол поворота на 180 градусов.

От механизма контроля устройства: Ручной – поводит соединение потоков воды в приблизительных пропорциях, дешевый, выглядит как стандартный шаровой вентиль;

Электропривод – для работы используется дополнительное оборудование двигатель либо магнитный способ, существует возможность получить удар от тока;

Пневмопривод – самый оптимальный для использования вариант. Важно! С электроприводом можно с легкостью сбалансировать тепло так, чтобы уровень температуры в дальних от котла комнатах, был такой же, как и в ближних

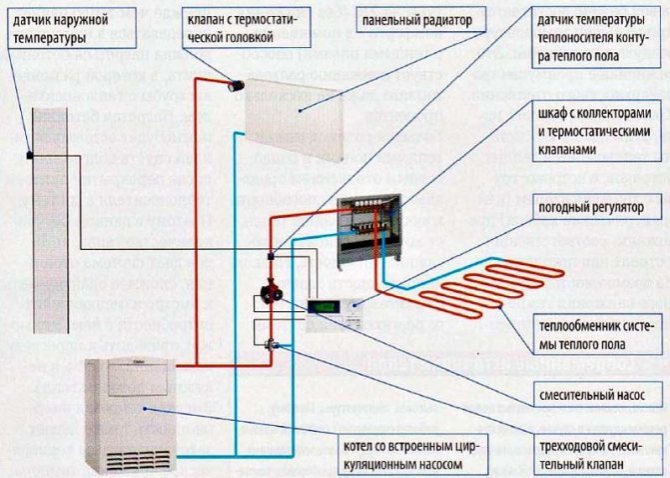

Погодозависимая автоматика для трехходового клапана своими руками. Общий обзор

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

Рисунок 2.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

Рисунок 3.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Рисунок 4.

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

Рисунок 5.

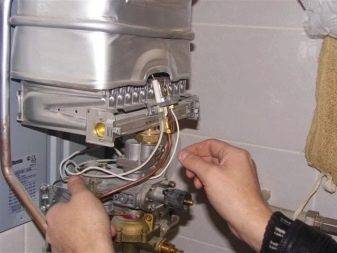

Самостоятельный ремонт котлов

Газовый котёл — это очень сложная и опасная система отопления. При неправильном монтаже возникает риск взрыва агрегата. Несвоевременное устранение проблем или неподходящее обслуживание приведут к выходу угарного газа и продуктов горения в помещение, что очень опасно для здоровья и жизни человека и домашних животных.

За работу котла отвечают встроенные автоматические устройства. В них непросто разобраться. И если автоматика оказалась неисправной, то не стоит ремонтировать её самостоятельно. Лучше вызвать специалиста по устранению проблем в автоматической системе. Своими руками возможно только удалить все загрязнения в дымоходе, патрубке и других деталях котла, а также исправить видимые повреждения агрегата.

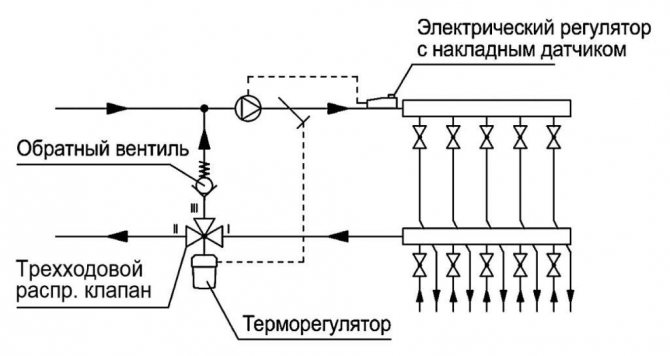

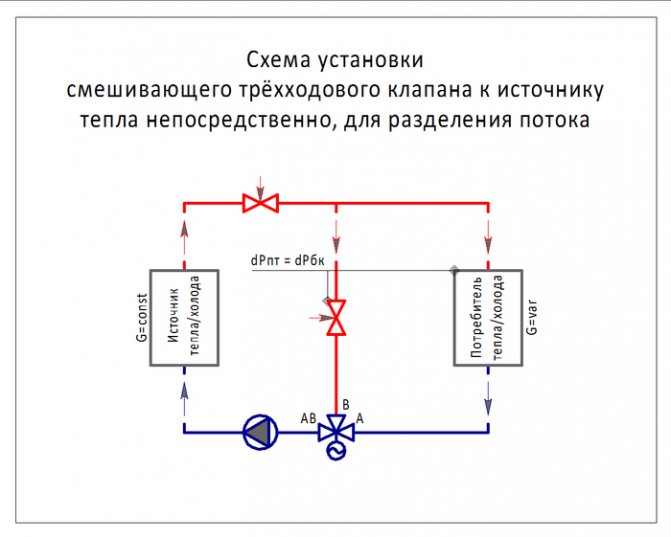

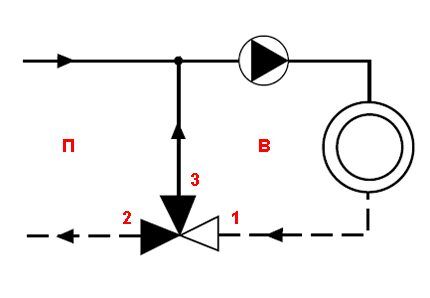

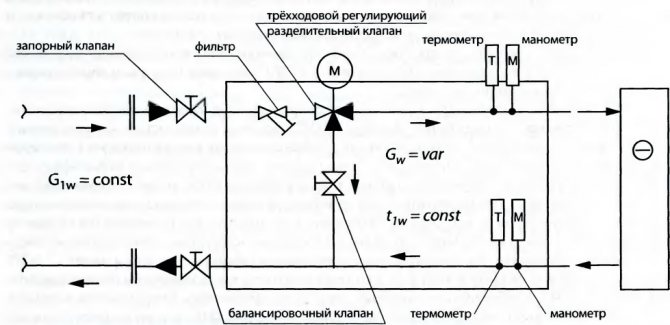

Схема подключения

Вернемся теперь к общей схеме клапана. Мы проанализировали смешение двух потоков теплоносителей, которые имеют разную температуру. Здесь на поверхность выходит главный недостаток «трехходового», который не может дозировать количество теплоносителя. Поток холодный перемешивается с горячим потоком, на выходе получается достаточно непредсказуемая температура.

Термоблок старается выдерживать заданный уровень, но сделать это архисложно. Постоянно присутствует в этом случае неустойчивое равновесие. Подобная схема напоминает явление, как если бы открыть два крана с холодной и горячей водой, определить точную температуру воды будет практически невозможно. Таким образом, если нет возможности, используя клапана, влиять на подмес, надо значит поставить дополнительный блок, который сможет влиять на остывший теплоноситель.

Чаще всего монтируют:

1. Балансировочный вентиль.
2. Настроенный радиаторный клапан

Эти два элемента монтируются на байпас таким образом мы будем получать нужную температуру. Если отсутствует согласование между насосом котла и теплого пола, то в этом случае передавливание теплоносителя (котловой мощнее) сразу в обратку котлового контура. Таким образом до теплого пола доходить ничего не будет. Избежать этого явления можно с помощью монтажа обратного клапана, его также поставить можно на выходе. Таким образом проблема будет решена. Стоимость в среднем:

1. Клапан трехходовой 3300 руб.
2. Термоголовка 2700 руб.
3. Обратный клапан на дюйм 500 руб
4. Вентиль, радиаторный клапан до 700 руб
5. Общая сумма составляет порядка 7200 руб.

При этом не учитываются трубы, фиксирующие материалы.

Стоит рассчитывать диапазон температур. Для теплых полов температура не превышает 40°C. Также существуют допуски по давлению: дорогие конструкции «держат» давление до 16 бар, для бытовых устройств вполне хватает в 2,5 раза меньше (5-5 бар). Регулируются данные показатели ГОСТ 26349-84.

Трехходовые клапана имеют разные диаметры патрубков. Самые популярные из них: это 1 и ¾ дюйма, резьба при этом бывает как внутренняя, так и — внешняя.

Трехходовые клапаны в отоплении теплого пола кажутся невзрачными, но они необходимы в работе и применяются в различных сферах, выполняя важные функции. Использовать клапана рекомендуется использовать изделия от известных производителей, тогда это компактное устройство будет работать без сбоев долгие годы. При покупке следует познакомиться, чтобы на корпусе не был повреждений или трещин. Регулятор должен без затруднений поворачиваться в любую сторону. Термоголовка проверяется с помощью небольшого нагрева. Это можно сделать, используя о

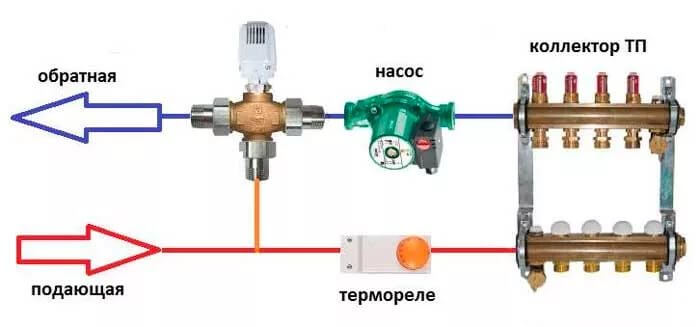

Подключение теплого пола к системе отопления. Трёхходовой смесительный клапан.

Нюансы выбора приспособления

Общими при выборе подходящего трехходового клапана являются следующие рекомендации:

1. Предпочтительнее авторитетные производители. Часто на рынке встречается некачественная запорная арматура от неизвестных фирм.
2. Большей износостойкостью обладают изделия медные или латунные.
3. Ручное управление более надежное, но менее функциональное.

Ключевым моментом являются технические параметры системы, в которую его предполагают устанавливать. Учитывают такие ее характеристики: уровень давления, наибольшая температура теплоносителя в точке монтажа прибора, допустимое снижение давления, объем воды, проходящей через клапан.

Хорошо будет работать только клапан с правильно подобранной пропускной способностью. Для этого нужно сравнить производительность своей водопроводной системы с коэффициентом пропускной способности прибора. Она в обязательном порядке обозначена на каждой модели.

Для комнат ограниченной площади, таких как санузел, дорогой клапан с термосмесителем выбирать нерационально.

На больших площадях с теплыми полами необходим прибор с автоматическим регулированием температуры. Ориентиром для выбора также должно являться соответствие изделия ГОСТу 12894-2005.

Стоимость может быть самой разной, все зависит от производителя.

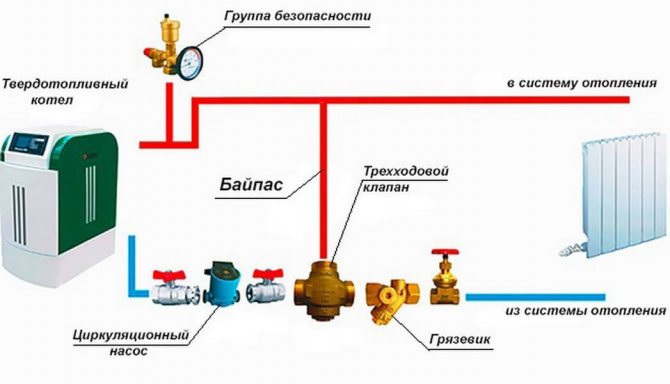

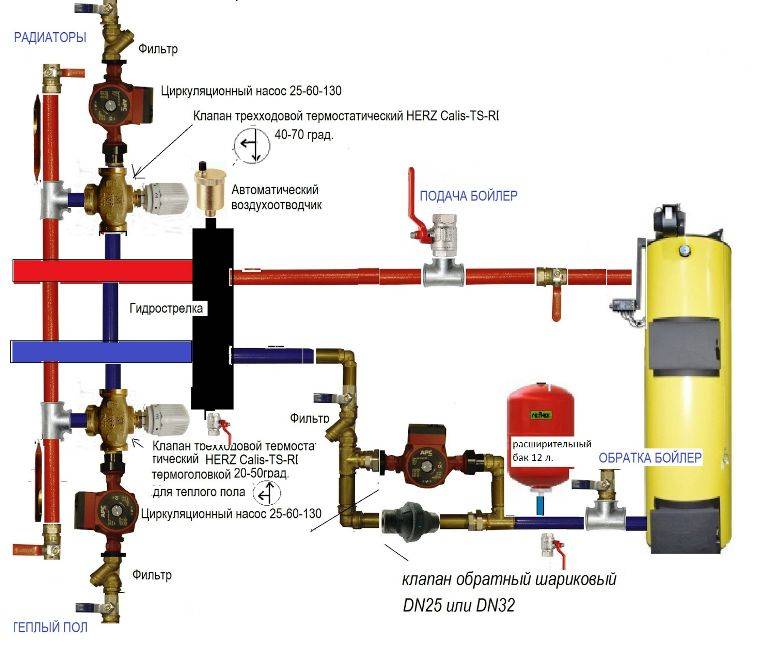

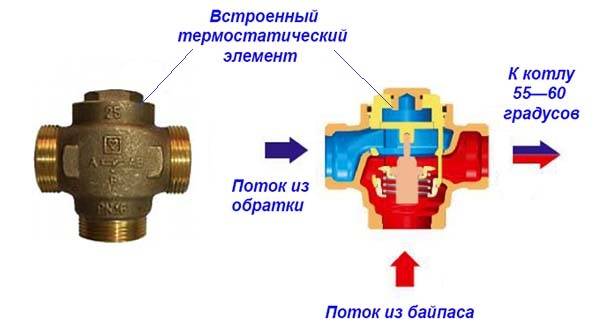

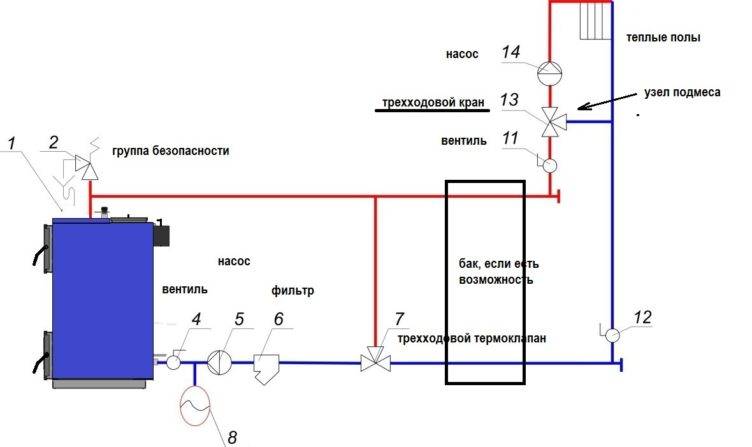

В загородных домах с установленным твердотопливным котлом схема отопления не отличается большой сложностью. Здесь вполне подойдет трехходовой клапан упрощенной конструкции.

Он функционирует автономно и у него нет термоголовки, датчика, и даже штока. Термостатический элемент, управляющий его работой, настроен на какую-то определенную температуру и находится в корпусе.

Важные правила эксплуатации

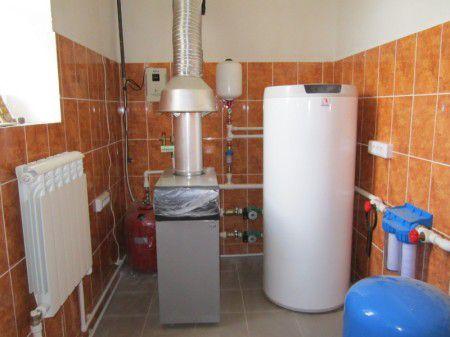

В плане эксплуатации более безопасными считаются газовые котлы с закрытой камерой сгорания. Их топка не сообщается с воздухом помещения. Однако мощность таких котлов значительно уступает мощности котлов с открытой камерой сгорания. Поэтому в частных домовладениях часто устанавливается второй тип котлов.

Выбор будущего теплоносителя зависит от целей и условий эксплуатации системы. Если предполагается частое выключение котла, то есть смысл задуматься об использовании антифриза

Эксплуатация таких котлов требует соблюдения техники безопасности. Так, для обустройства мощного напольного котла принято использовать отдельное помещение с определенными размерами. Котел монтируется на некотором расстоянии от стен. Близлежащие стены должны быть защищены огнеупорным материалом во избежание воспламенения.

В котельной необходимо провести систему вентиляции. Также должен быть источник естественного освещения. Ширина входной двери должна быть не менее 80 сантиметров. Дымоход прокладывается в соответствии с инструкцией к котлу и из теплостойкого материала. Дымоход должен возвышаться над коньком крыши не менее, чем на полметра.

Одной из мер безопасности является установление датчиков угарного газа. Сигнализатор загазованности своевременно определит утечку летучего токсина и предупредит об этом пользователей. Также его можно настроить таким образом, чтобы автоматически включалась вентиляция и выключалась подача газа. Современная автоматика позволяет внедрять разнообразные умные системы.

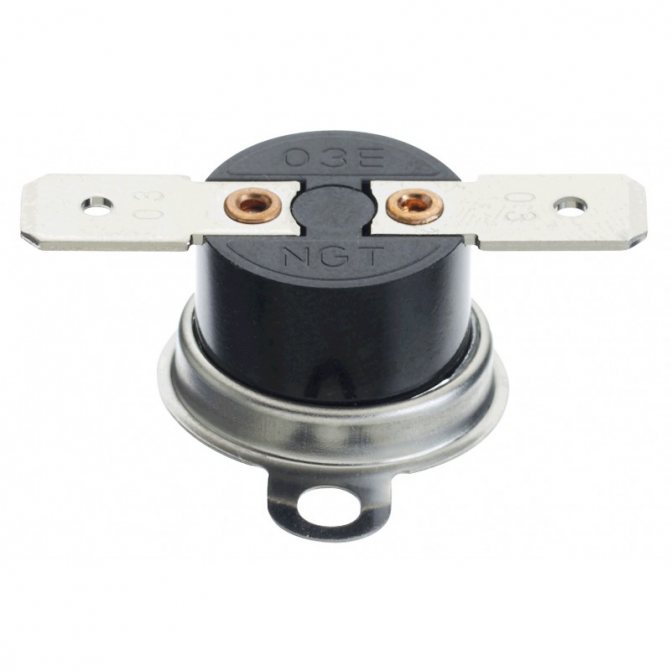

Если датчик температуры, давления или загазованности вышел из строя, то нужно незамедлительно выключить котел и вызвать мастера из сервисной службы. Использование котла без этих устройств чревато серьезными негативными последствиями.

Требования СНиП гласят, что подключать газовый котел к магистрали нужно посредством медной трубы или же сильфонного шланга. При этом обязательно должен быть установлен кран

При обнаружении признаков утечки газа нужно сразу же перекрыть газовый кран и открыть окна для проветривания помещения. Нельзя включать свет и пытаться осветить помещение, зажигая спички или зажигалку.

Газовый котел необходимо обслуживать с периодичностью, оговоренной производителем. Данные о необходимых процедурах указываются в инструкции к устройству. Например, нужно чистить дымоход, удалять накипь из теплообменника или очищать гарь с горелки. Тогда котел прослужит долгий срок, а риск возникновения серьезных неисправностей значительно снизится.

При использовании газового устройства не стоит включать его на максимальную мощность в течение длительного времени. Это может привести к выделению пара, что является недопустимым.

Иногда котел начинает издавать необычные шумы и вибрации. Это может быть связано с работой вентилятора. Предупреждаем, что все действия, для проведения которых предстоит разбирать кожух котла, автоматически лишают владельца права на гарантийный ремонт или замену.

Однако собственнику агрегата нужно контролировать работу механизмов и систем, обеспечивающих защиту котла от возгорания. Надо поддерживать температуру в контурах на отметке 50 градусов, что значительно снижает вероятность образования минерального осадка на внутренних поверхностях труб и приборов.

Причины поломки

В условиях постоянной работы двухконтурного котла возможны поломки или неточная подача информации датчиком дыма.

К подобным последствиям могут привести следующие негативные моменты.

• Окисление контактов. При включении вентилятора слышится звуковой сигнал переключателя, однако из-за процессов окисления на его проводящих ток элементах цепь не может замкнуться.
• Износ мембраны. Работа прессостата может существенно ухудшиться, если ухудшатся технические свойства его подвижного элемента (мембраны).
• Пробка из мусора, повреждения трубки конденсатосборника. Если на трубке образовались трещины, разрывы либо она засорилась, залилась водой, датчик дыма может начать выдавать ошибку в показаниях.

Профилактические меры

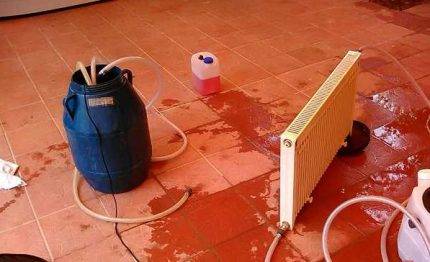

Для предотвращения поломки каких-либо деталей котла проводят особые профилактические меры. До начала отопительного сезона и после него агрегат обязательно обслуживают специальным образом. По возможности его разбирают и внимательно осматривают все составляющие запчасти на предмет повреждений. Все неисправности нужно устранить, поломанные детали заменить новыми или отремонтировать.

Из-за опасности газовых котлов не стоит самостоятельно разбираться с неполадками в том случае, если нет никакого опыта ремонта агрегатов. Доверить починку устройства лучше мастеру, который без ошибок выявит поломанные запчасти и отремонтирует или заменит их новыми. При эксплуатации и обслуживании нужно соблюдать инструкцию фирмы-изготовителя.

Видео инструкция по замене Основного теплообменника Navien

Видео-схема замены первичного теплообменника котла Navien Ace/Coaxial Deluxe и горелки. На данном видео приведен алгоритм снятия первичного теплообменника и горелки. Все работы производятся на котле, выключенном из сети, и со слитым теплоносителем

Особое внимание следует обратить на позиции и количество креплений и клипс. Так же необходимо отметить, что существуют минеральные прокладки между горелкой-теплообменником и теплообменником-крышкой горелки, неправильная установка прокладок или их повреждение может стать причиной прогорания стенок горелки с повреждением близлежайших узлов.

Если вам необходим ремонт, замена или заказ теплообменника или горелки Navien Вы всегда можете обратиться к нашем мастерам по телефону или воспользовавшись онлайн формой на сайте.

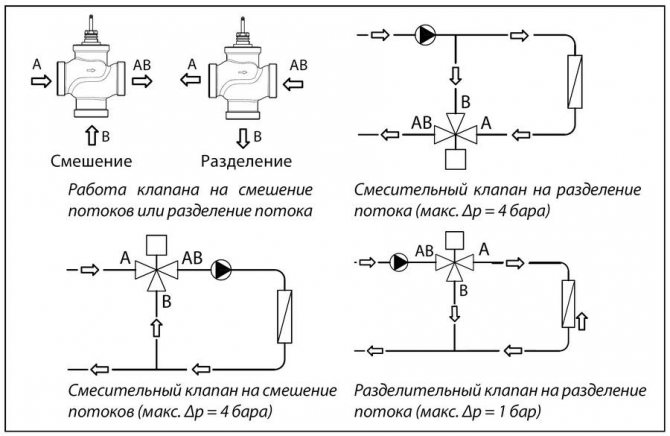

Виды клапанов для теплого пола

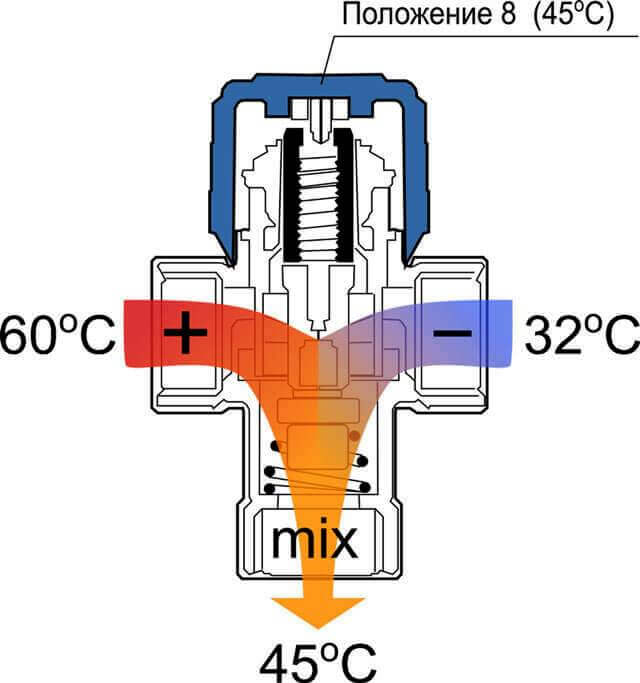

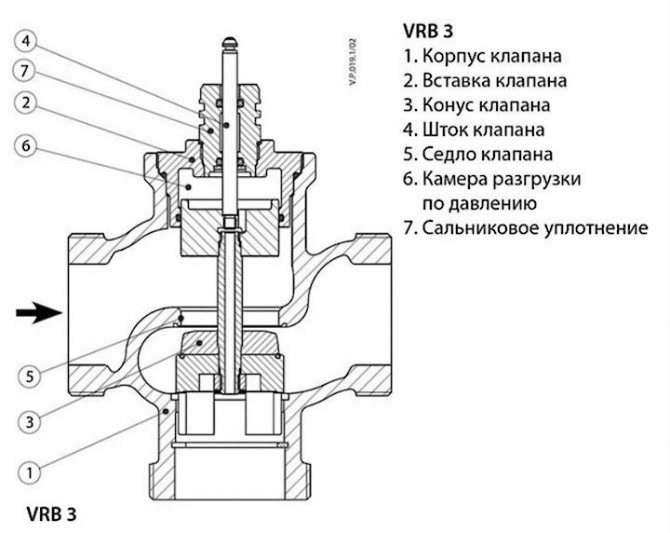

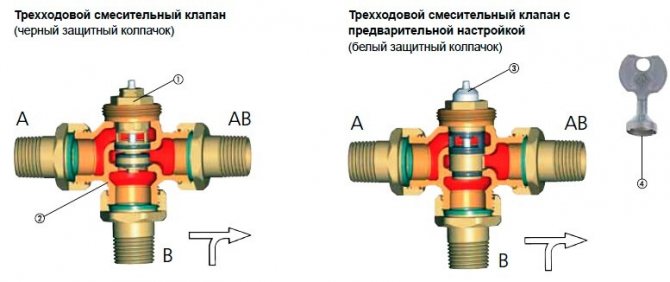

Смесительный

При приподнятой задвижке открыты два прохода. В этом случае активно холодная и горячая вода перемешивается, устанавливается таким образом обретенная температура, которая контролируется датчиком термоголовки.

Если температура теплоносителя слишком высокая, то задвижка опускается. Таким образом остается свободной только зона подмеса холодного теплоносителя. В этом случае сохраняется внутренняя воды в блоке теплого пола.

Механический

Во втором варианте трехходового клапана мы наблюдаем, что зоны находятся все в других местах. Зона теплого пола перешел в нижнюю часть, «плюс» перешел справа — налево. Все эти детали не особо что-то значат.

Шток крепится к вентилю, под ними есть маркеры, ориентируясь на них можно регулировать температуру. Метод простой и очень надежный. Стоит такой элемент недорого, но регулировать все режимы приходится ручным способом. Отопительный контур при этом может нагреваться неодинаково.

С термоголовкой

Самое важное: при приподнятом штоке не происходит никакого подмеса. Горячая вода без малейшей задержки отправляется в контур теплого пола

Подобное явление не является продуктивным и не несет в себе положительного заряда. Если заглушка закрывается, то продолжается (как и в первом варианте) внутренняя циркуляция.

Термостатический

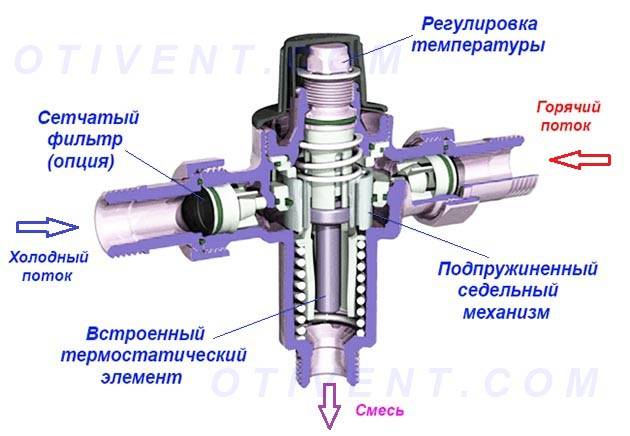

Термостатическим трехходовым клапаном для теплого пола называют устройство, где есть специальный терморегулятор. Настройка в этом случае делается единожды, после этого движение задвижки регулируется автоматически. Руководит этим процессом термочувствительная субстанция (иногда газообразное вещество). При увеличении температуры эти консистенции расширяются в объеме, влияют на задвижку. Стоит такой девайс дороже, но работает вполне надежно.

Расположение в третьем последнем варианте трехходового клапана для теплого пола точно такое же, как и в первом. Принципиальное различие заключается в том, что при приподнятой задвижке теплоноситель проникает во внутрь теплого пола. Подобное явление мы наблюдали во втором варианте. Если задвижка закрывается, то имеет место активная циркуляция как в первом и втором случае. Ситуация таким образом с закрытой задвижкой как объединяет все три клапана.

Назвать клапана можно так:

• № 1 — Смесительный
• № 2 — Разделительный
• № 3 — Разделительный

Два последних являются вспомогательными, они не работают без подмеса и лишь меняют направление движения теплоносителя.

Рассмотрев целостную картину, несложно догадаться, что идеально подходит для теплого пола первый клапан. Причина проста: в систему входит теплоноситель, который прошел необходимую подготовку. Следует учитывать, что клапана работают при разных температурных режимах, имеют различную пропускную способность, есть различия в материалах из которого они сделаны.

Вот последствия использования теплого пола без подмеса:

5 ОШИБОК монтажа ТЕПЛОГО ПОЛА в жилом доме! Никогда так не делай!

Основные параметры при выборе клапанов

Изделия из латуни имеют повышенный ресурс работы, не трескаются из-за механического воздействия
Трехходовой клапан должен максимально соответствовать особенностям системы, поэтому при выборе следует проверить все параметры: конструктивное устройство, технические характеристики.

• В первую очередь необходимо отсечь варианты, которые изготовлены из неподходящего металла. Силуминовые недорогие трехходовые клапаны исключают сразу, поскольку сплав алюминия с кремнием отличается низкой прочностью. Такие термоклапаны трескаются и буквально рассыпаются в процессе работы.
• Чугунные 3-ходовые клапаны не подвержены коррозии и достаточно прочны при статических нагрузках, но точечное механическое воздействие или резкий перепад температур могут стать причиной его поломки. Ремонту такие устройства не поддаются.
• Стальные устройства недороги и одновременно прочны, но со временем ржавеют. С целью защиты от коррозии изделия покрывают никелем и хромом.
• Термоклапаны из нержавейки стоят дороже, металл не подвержен окислению и коррозии, поэтому служить они будут долго.
• Латунные и бронзовые трехходовики предпочтительнее, поскольку материал наилучшим образом отвечает требованиям по сроку службы и коррозийности. Латунные изделия нельзя устанавливать в систему, где теплоноситель разогревается до температур, превышающих 200 градусов. Бронзовые устройства встраивают в контур отопления, изготовленный из меди.

Внутренний запорный механизм в некоторых изделиях может быть керамическим. При соблюдении условий эксплуатации керамика проявляет себя наилучшим образом: не ржавеет и служит долго. Но теплоноситель в системе должен быть высокого качества. При наличии механических включений керамические элементы быстро выйдут из строя.

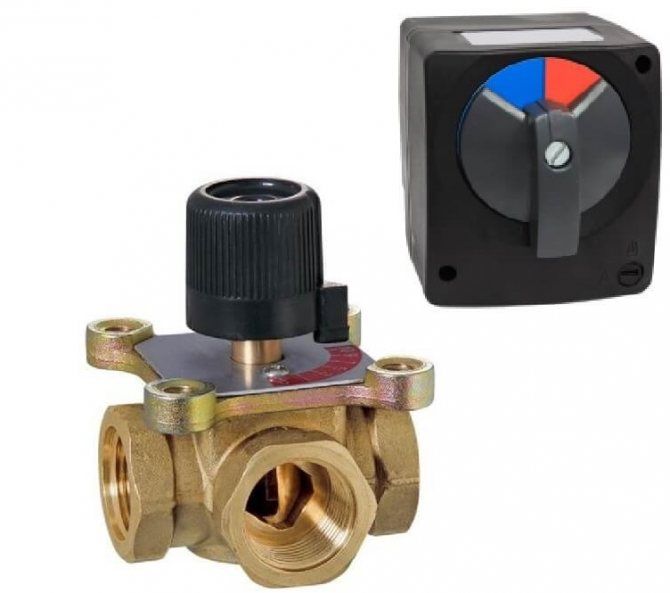

Для теплого пола предпочтительно устанавливать клапаны с сервоприводом
Разновидность клапана подбирают с учетом особенностей системы:

• Для защиты котла от конденсата достаточно клапана с внутренним термостатом, настроенным на постоянную температуру теплоносителя.
• Если система состоит из нескольких ветвей и необходимо управлять нагревом каждой, устанавливают регулятор с термоголовкой и выносным датчиком.
• При самостоятельной сборке системы рекомендован к монтажу смесительный клапан. Новичку проще разобраться в схеме его работы, как его поставить, снять.
• Седельные разновидности, в отличие от поворотных, более точно позволяют регулировать температуру теплоносителя и напор.
• Для теплого пола рекомендованы электрические модели с сервоприводом.
• Для ГВС – разделительные клапаны, для отопления – смесительные.

Диаметр резьбы на клапане должен совпадать с диаметром труб отопления
Что касается технических характеристик, необходимо принять во внимание:

• способ соединения – бывает резьбовым и фланцевым;
• внутренний диаметр труб – должны совпадать с диаметром труб в месте установки;
• максимальное рабочее давление;
• максимальную температуру теплоносителя на участке монтажа;
• усредненный расход воды в час – условную пропускную способность;
• динамический диапазон регулирования (30:1, 50:1, 100:1) – указывает на разницу пропускной способности при полностью закрытом затворе и полуоткрытом.

Клапаны с диапазоном 100:1 показывают более широкие возможности регулировки.

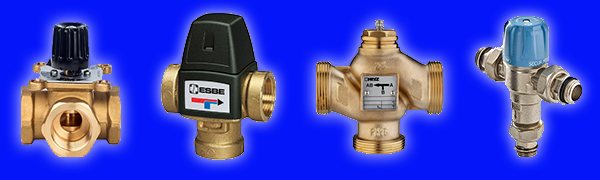

Модели в зависимости от объема теплоносителя, марки ESBE

Данные указаны в паспорте к изделию. Чтобы правильно подобрать клапан по параметрам системы, необходимо также рассчитать расход теплоносителя на линии установки, потому что клапан должен пропускать нужный объем воды при разных положениях штока.

Последний, но не по значению, параметр – производитель. Популярные:

• Esbe (Швеция);
• Danfoss (Дания);
• Honeywell (США);
• Herz Armaturen (Австрия);
• Caleffi (Италия);
• Icma (Италия);
• Valtec (Россия).

Рекомендуется выбирать изделия известных марок, тогда можно быть уверенным в соответствии маркировки и заявленных характеристик реальным параметрам трехходового клапана.

Основные неисправности и способы ремонта

Потеря функциональности ГК ведёт к остановке всего котельного оборудования отопительного оборудования, либо частичной, когда невозможно настроить нужный уровень нагрева в комнате, в связи с частичным открытием мембраны.

Иногда случаются ситуации, которые, наоборот приводят к непрерывной подачи топлива на горелочное устройство, когда газовоздушный вентиль постоянно открыт.

Все вышеназванные сбои обязаны быть немедленно устранены, поскольку могут создать аварийную ситуацию в доме. Если пользователь не знает, что делать с неисправным клапаном, нужно немедленно перекрыть входной газовый вентиль, тщательно провентилировать помещение и вызвать представителей горгаза.

Проверка электрических компонентов

Произвести тестирование на функциональность электромагнитного ГК отсекателя позволительно без применения демонтажа. Для выполнения проверки прямо на котле, нужно отключить подачу газа, закрутив вентиль на газопроводе.

Наряду с этим котлоагрегат может оставаться подключенным к электросети. На регуляторе подачи топлива в горелку, имеется электронный узел — микропереключатель, который при включении нагревателя подаёт питание на основные технологичные компоненты.

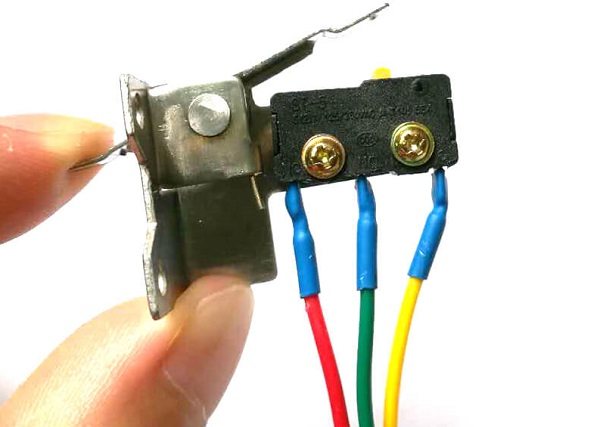

Микропереключатель

Зоны подачи напряжение микропереключателем:

• устройство системы зажигания;
• тепловентилятор;
• электромагнитная катушка.

В том случае, когда в принудительном порядке, например, отвёрткой, подействовать на пластинку-гидротолкатель микропереключателя, в систему автоматики котла поступит питание.

В итоге активизируется деятельность последующих элементов, например, у газового клапана для котла Baxi:

• вентилятора;
• пьезорозжига;
• электромагнитного клапана-отсекателя.

Проверяющий услышит звук включенного вентилятора, щёлкающий звук пьезорозжига и, отличительный щелчок штока клапана. Подобное положение устройства показывает работоспособность элементов, во всяком случае, по электрической части.

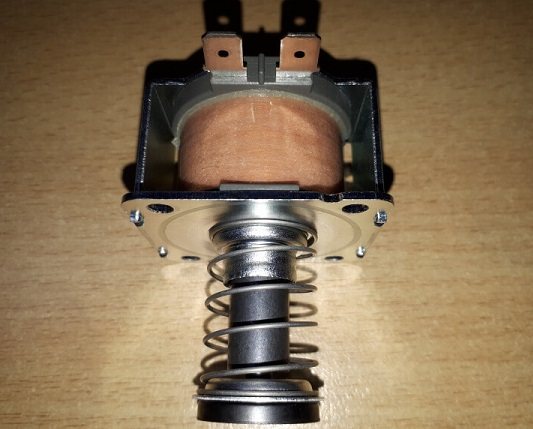

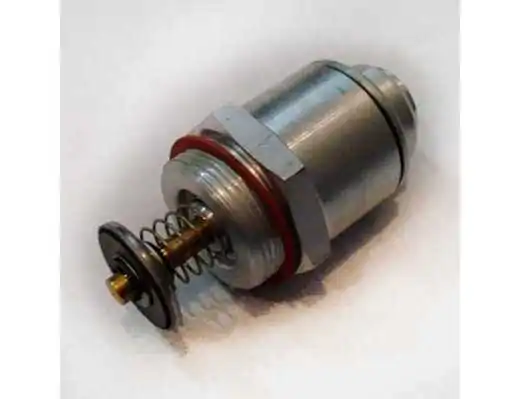

Проверка катушки электромагнита и ее ремонт

Практика эксплуатации газового оборудования котлоагрегатов указывает, что неисправность катушки электромагнита — не всегда происходит из-за обрыва проводника намотки.

Частыми бывают эпизоды межвиткового замыкания, что аналогично ведет к потере функциональности узла защиты. В связи, с чем потребуется диагностировать состояние электромагнитного клапана отопительного котла.

Проверку работоспособности катушки индуктивности выполняют с применением тестера на разрыв либо межвитковое замыкание. Замер катушки индуктивности производится обычно в порядке замера сопротивления — присоединением щупов на ее контакты. Когда узел никак не отвечает на подключение, по всей видимости — имеется обрыв электроцепи.

Катушка клапана

В том случае, когда диагностированный параметр сопротивления различается с указанным в документации, скорее всего, имеет место межвитковое замыкание. И в том и в ином варианте катушку необходимо поменять.

Газовый клапан очень ответственное оборудование, выполняя его ремонт или обслуживание, необходимо придерживаться следующих рекомендаций.

Необходимо избегать ударов, падений, толчков по устройству и сохранить технический ярлык, наклеенный на клапан. Данные, указанные на нем весьма важны для будущего ремонта.

Что можно отремонтировать без газовщиков

В комплексе системы автоматики котельного оборудования – газовый клапан один из самых ответственных узлов, от которого зависит не только эффективность работу котла, но и безопасность оборудования и условий жизнедеятельности человека. Неправильное функционирование газовых устройств, очень часто приводит к взрывам и пожарам.

Неисправности электромагнитного клапана случаются по причине:

• скачка линии в питании котлоагрегата;
• существования источников блуждающих токов;
• засор клапана-отсекателя инородными элементами;
• наличие конденсата в газопроводе.

Конструкция и функционал устройства

Трехходовые клапана (ТК) отличаются по размерам и материалам:нержавейка и бронза. Корпус может быть выполнен, как из металла, так и полимерного материал. Хотя последний не очень популярный.

Типы клапанов

Конструкция имеет 3 отверстия: входное и два выходных, внутри расположен привод, управляющий потоками для получения заданной температуры.

Конструктивно изделие выполняют взаимосвязь действия пары двухходовых клапанов. Главное отличие состоит в том, что ТК не останавливает проток среды, а регулирует его интенсивность. 3х-ходовые устройства распределяются на группы по системе регулировки: «шток-седло» и «шарик-гнездо», и могут работать в паре с термоголовкой Херц.

Управление движением штока как правило выполняется приводом электромеханического типа, и используются для установки в автоматических системах управления тепловыми процессами котла Протерм и других современных твердотопливников.

Конструкция клапана

Принцип действия ТК основан на смешении 2-х температурных потоков теплоносителя на подаче и обратке, в общий поток, с установленной пользователем показателем температуры.

Среда во внутренней полости устройства движется от одного патрубка к другому, до тех пор, пока ее температурный показатель не изменится до нужного размера.

Производители трехходовых приборов

На рынке присутствует большой ассортимент трехходовых клапанов как от авторитетных, так и никому не известных производителей. Модель можно выбирать после того, как будут определены общие параметры изделия.

Первое место в рейтинге продаж занимают вентили шведской компании Эсбе (Esbe). Это довольно известный бренд, поэтому трехходовые изделия надежны и долговечны.

Среди потребителей известны своим качеством трехходовые клапаны корейского производителя Навьен (Navien). Приобретать их следует при наличии котла этой же компании.

Большая точность регулировки достигается посредством установки прибора датской фирмы Данфосс (Danfoss). Работает он полностью автоматически.

Хорошим качеством и демократичной стоимостью отличаются клапаны Валтек (Valtec), изготавливаемые совместно специалистами из Италии и России.

Эффективны в работе изделия компании из США Ханивел (Honeywell). Эти клапаны имеют простую конструкцию, удобны в установке.

Электромагнитный клапан

Электромагнитный клапан представляет собой запорную арматуру, которая непосредственно влияет на безопасность работы агрегата. Главным образом он устанавливается, чтобы в случае возникновения неполадки, он закрыл подачу горючего. Аварийные ситуации в работе газового отопления могут происходить из-за разных факторов:

• падение давления топлива;
• недостача жидкости в системе (можно проверить стыки, трехходовой клапан и трубы);
• ухудшение тяги;
• утечка газа.

Каждая из вышеописанных проблем является опасной для жизни человека, а потому дальнейшая работа системы недопустима. Именно поэтому и срабатывает электромагнитный клапан. Его первоначальное положение – он открыт. Для закрытия на него подается электрический импульс, приходящий от термопары, установленной над пламенем в камере горения или на дымоходе.

Сразу нужно сказать, что этот элемент выходит из стоя крайне редко, так как он имеет большой потенциал использования. Несмотря на это, все же случаются моменты.

Проверить работоспособность этого клапана можно двумя способами:

1. Огневой. Используемая термопара заменяется на новую. Включается кнопка автоматики. Далее разжигается запальник и подносится огонь к концу термопары. При этом автоматика должна сработать.
2. Инструментальный. Датчик удаляется из корпуса и вставляется ремонтный контакт. На него подается напряжение от 3 до 6В. Если электроклапан в порядке – автоматика сработает. В противном случае нужно производить замену этого элемента.

Устранение частых ошибок

Давайте посмотрим на частые ошибки котлов Navien и разберемся, как их устранять.

Ошибка «02» — остановка циркуляции теплоносителя

Часто забиваются фильтры котла или системы отопления, это приводит к появлению двух злосчастных чисел неисправности 02. Также, весьма вероятно, причиной появления данной ошибки заключается в забитом накипью основном теплообменнике. Данные неприятности происходят из-за высокой жёсткости воды, использовавшейся для работы устройства. Вездесущая накипь поражает важнейшие части прибора, останавливая работу. Чтобы возобновить работу котла, необходимо:

• Прочистить фильтры в самом котле и системе отопления.
• Достать теплообменник из корпуса.
• Приготовить кислотный раствор для уничтожения накипи на теплообменнике.
• Поместить теплообменник в емкость с раствором кислоты.
• Ожидать пока химия сделает дело.

После несложных манипуляций, при наличии необходимых ингредиентов и знаний можно самостоятельно избавиться от ошибки «02» газового котла Navien. Следите за датчиком циркуляции внутри котла, регулярно промывайте фильтры для исключения неприятных сюрпризов.

Ошибка «03» проблемы розжига

Говорит, либо о простом отсутствии газа, либо о поломке газового клапана. Разберем второй вариант. В котлах Navien установлены надежнейшие японские газовые клапаны, их сложно поломать идеально правильно используя котел. Но если напряжение сети выше 220 вольт на десять-двадцать вольт, катушки внутри котла почернеют, клапан может полностью сломаться. Чтобы починить данную поломку, придется покупать полностью новый клапан и производить замену сломанной детали. Требуется предельная внимательность с напряжением сети, Повышенные показатели могут навредить не одному котлу.

Ошибка «16» перегрев основного теплообменника

Возникает, когда внутренний термометр котла зафиксировал температуру 95 градусов. Данная ошибка котла Навьен может говорить о нескольких поломках системы котла. Опять-таки, засорение основного теплообменника накипью из-за жесткой воды централизованного водоснабжения, из-за этого аппарат нагревается до большой температуры. Либо это может быть проблемой с изоляцией основного теплообменника. Дело в том, что если активно использовать котел пять лет и не оказывать должного ухода, вероятно, что прокладки, которые должны не выпускать тепло теплообменника, начинают продувать. Теплый воздух дует прямо на термометр — возникает ошибка. Что бы устранить ошибку «16» нужно прочистить основной теплообменник в кислотном растворе и восстановить его изоляцию. Но лучше не допустить эту проблему, регулярно проводя техническое обслуживание котла, если это возможно, то использование более безопасной для техники воды.

Рекомендации по выбору и установке

Поскольку далеко не все производители отопительного оборудования комплектуют свои изделия группой безопасности, то зачастую выбор предохранительного клапана для системы отопления приходится делать самостоятельно. Для этого надо обязательно изучить технические характеристики котельной установки, а именно знать ее тепловую мощность и максимальное давление теплоносителя.

Для справки. У большинства теплогенераторов на твердом топливе известных брендов величина максимального давления составляет 3 Бар. Исключение – котлы длительного горения STROPUVA, чей предел равен 2 Бар.

Оптимальный вариант – приобрести клапан с регулировкой давления, охватывающий некоторый диапазон. В пределы регулирования должно входить значение для вашего котла. Затем нужно подобрать изделие по мощности тепловой установки, но здесь ошибиться трудно. В инструкции от производителя всегда указываются пределы тепловой мощности агрегатов, совместно с которым может работать клапан того или иного диаметра.

На участке трубопровода от котла до того места, где установлен клапан сброса избыточного давления категорически запрещается ставить запорную арматуру. Кроме того, нельзя ставить устройство после циркуляционного насоса, не забывайте, что последний не в состоянии перекачивать пароводяную смесь.

Чтобы исключить разбрызгивание воды по помещению топочной, к выпускному отверстию клапана рекомендуется присоединять трубку, отводящую выброс в канализацию. Если же вы хотите визуально контролировать процесс, то на вертикальный участок трубки можно поставить специальную сливную воронку с видимым разрывом струи.

Капает вода с предохранительного клапана. Что делать

Водонагреватели накопительные на сегодняшний день пользуются все большим спросом среди наших соотечественников. Данные агрегаты позволяют просто им эффективно решить множество хозяйственных проблем, однако иногда случается, что само устройство становится источником проблемы.

Одной из самых распространенных проблем, с которой приходится сталкиваться – это течь воды. Если капает вода с предохранительного клапана, то, как можно скорее, необходимо установить причину, ведь некоторых случаях данный процесс не следует считать неисправностью. Именно поэтому не нужно торопиться с решением вызывать специалиста по ремонту водонагревателей.

Возможные причины неисправности

Причинами течи воды из клапана могут быть:

• Неисправность клапана;
• Неверно выставленная разница давлений в системе;
• Другие причины, в частности, вода может вытекать из клапана, но это не будет считаться поломкой.

Первые две причины предполагают ремонт агрегата.

Способы устранения неисправностей

Водонагреватели газовые следует в первую очередь протестировать. Необходимо определить в какой ситуации происходит вытекание воды.

Если же вы обратили внимание на то, что вода вытекает в процессе нагревания воды, то, скорее всего, ваш агрегат полностью исправен. Дело в том, что при нагревании вода расширяется, соответственно давление жидкости на стенки бака увеличивается. Когда давление превышает норму, клапан избавляется от излишков воды

Решением данной проблемы может быть присоединение резинового шланга и вывод его в канализацию или емкость необходимого размера

Когда давление превышает норму, клапан избавляется от излишков воды. Решением данной проблемы может быть присоединение резинового шланга и вывод его в канализацию или емкость необходимого размера.

Если же предохранительный клапан водонагревателя пропускает холодную воду, то, скорее всего, причина в том, что в водопроводе слишком высокое давление. Решением данной проблемы является установка редуктора для нормализации давления в водопроводной сети. Для этого необходимо обратиться к квалифицированному специалисту. Также без помощи профессионала не обойтись, если вы склонны к выводу, что причиной течи воды является неисправность самого клапана.

Таким образом, первым шагом к решению проблем с течью воды из водонагревателя является установка причины вытекания и установление характера неисправности. Помните, что всегда надежней обратится за помощью к профессионалу, чем заниматься ремонтом сложного оборудования самостоятельно, ведь неумелый ремонт может привести к более сложной неисправности.

Где используют трехходовые клапаны?

Встречаются клапаны этого типа в разных схемах. Их включают в монтажную схему теплых полов для обеспечения равномерного нагрева всех его участков и исключения перегрева отдельных ответвлений.

В случае наличия твердотопливного котла в его камере часто наблюдается конденсат. Бороться с ним поможет установка трехходового крана.

Эффективно работает трехходовое устройство в системе отопления, когда существует необходимость подключить контур ГВС и разделить тепловые потоки.

Применение клапана в обвязке радиаторов позволяет обойтись без байпаса. Установка его на обратке создает условия для устройства короткого контура.

Особенности установки изделия

Во время монтажа трехходовых кранов возникает много нюансов. От их учета зависит бесперебойное функционирование отопительной системы. К каждому вентилю производитель прилагает инструкцию, соблюдение которой позволит избежать впоследствии многих неприятностей.

Общие рекомендации по монтажу

Главное, изначально установить вентиль в правильном положении, руководствуясь подсказками, обозначенными стрелками на корпусе. Указатели указывают траекторию водяного потока.

Символом А обозначен прямой ход, В — перпендикулярное или байпасное направление, АВ — объединенный вход или выход.

Исходя из направления, существуют две модели клапанов:

• с симметричной или Т-образной схемой;
• с ассиметричной или L-образной.

При монтаже по первой из них жидкость поступает в клапан через торцевые отверстия. Выходит через центральное после смешивания.

Во втором варианте теплый поток заходит с торца, а холодный поступает снизу. Выход после смешения разнотемпературной жидкости происходит через второй торец.

Второй важный момент при монтаже смесительного клапана — нельзя располагать его приводом или термостатической головкой вниз. Перед началом работ необходима подготовка: перед точкой установки перекрывают воду. Далее проверяют трубопровод на наличие в нем остатков, способных стать причиной выхода со строя прокладки клапана.

Главное, выбрать для установки такое место, чтобы к клапану был доступ. Возможно, в дальнейшем его придется проверять или демонтировать. Для всего этого необходимо свободное пространство.

Врезка смесительного клапана

При врезке трехходового клапана смесительного типа в систему централизованного теплоснабжения может быть несколько вариантов. Выбор схемы зависит от характера присоединения системы отопления.

Когда по условиям работы котла является допустимым такое явление, как перегрев теплоносителя в обратке, обязательно возникает избыточное давление. В этом случае монтируют перемычку, дросселирующую избыточный напор. Ее устанавливают параллельно по отношению к подмесу клапана.

Схема на фото является гарантией качественного регулирования параметров системы. Если трехходовой кран подсоединен непосредственно к котлу, что наиболее часто бывает в автономных отопительных системах, необходима врезка балансировочного клапана.

Если пренебречь рекомендацией по поводу установки балансировочного прибора, в порте АВ могут произойти существенные изменения расхода рабочей жидкости, зависящего от положения штока.

Подключение по приведенной схеме не гарантирует отсутствия циркуляции теплоносителя через источник. Чтобы этого добиться, нужно дополнительно подключить в его контур гидравлический разграничитель и насос циркуляционного типа.

Смесительный клапан монтируют и с целью разделения потоков. Необходимость в этом возникает, когда недопустимо полностью изолировать контур источника, но перепуск жидкости в обратку возможен. Чаще всего такой вариант применяют при наличии автономной котельной.

Газовый котел не греет горячую воду ГВС

Датчик расхода (протока) воды газового котла Protherm Gepard (Panther) Датчик расхода (протока) воды ГВС представляет из себя вращающуюся турбинку с лопастями, скорость вращения которой зависит от интенсивности протока воды. Из опыта эксплуатации газовых котлов Protherm Gepard (Panther) известно, что частой причиной отказа функции подогрева воды ГВС в этих котлах является остановка турбинки из-за попадания в неё посторонних частиц. Хотя турбинка защищена от засорения сетчатым фильтром, но он не всегда справляется со своей задачей.

Если при открытии крана разбора горячей воды, горелка котла не зажигается, а из крана течет холодная вода, то проверяют исправность датчика расхода ГВС. Необходимо вызвать строку d.36 сервисного меню, в которой отображаются показания датчика расхода. Если при открытом кране разбора горячей воды показания расхода в строке d.36 равны или близки нулю, то делаем вывод о том, что датчик расхода не работает.

Расположение датчика расхода воды обозначено зеленой стрелкой на рисунке ниже.

Датчик расхода воды снимают, потянув влево фиксирующую стальную скобу. Сняв скобу, необходимо потянуть датчик на себя и вытащить его из гнезда. Перед снятием датчика необходимо слить воду из тракта ГВС котла, как описано выше.

Для исключения отказов в работе датчика расхода, рекомендуется подавать воду на котел через дополнительно установленный перед котлом фильтр водопроводной воды.

Если гудит котел, что делать?

Все перечисленные выше ошибки обычно приводят к полной остановке работы котла, но гораздо более частая, менее разрушительная проблема – это неприятный звук из оборудования. Раздражающие шумы станут причиной головных болей, повышенного стресса. Ясное дело, правильно установленный и эксплуатируемый котел Navien должен работать бесшумно, гудение является симптомом, который может предупреждать о большой неисправности в будущем.

Разберем самые популярные источники гула:

Неисправность работы вентиляционной системы котла

Если котлу приходиться находиться в пыльном подвале или просто используете прибор длительное время без должного ухода, то большое количество пыли скапливающиеся внутри корпуса может нарушить работу вентиляции. Это, пожалуй, самая частая причина гула в старом оборудовании, но не нужно забывать, что дело, может быть в недостатке смазки. Дабы испытывать неприятных ощущений от посторонних звуков, убирайте из котла пыль и регулярно смазывайте его. Иначе придется вызывать специалиста, возможно менять сам вентилятор.

Осадок от жесткой воды

Как и во множестве проблем, о которых говорили ранее, жесткая вода может играть ключевую роль в проблемах, связанных с гулом внутри оборудования. Накипь поражает сначала теплообменник, а затем весь аппарат, снижая все его положительные качества, из-за сузившихся проходов для подачи воды, обилия пара появляется странный гул. Избавиться от накипи в котле Navien поможет раствор кислоты, только на этот раз обрабатывать придется все детали котла — лучше доверить это специалисту.

Вода, перенасыщенная кислородом

Используя систему естественной циркуляции, вы попадаете в группу риска услышать неприятные звуки, даже используя новейший котел. Самому котлу ничего не угрожает, и он будет выдавать лучший КПД стабильно работая, но звук мешает владельцу. Причина шума – пузырьки воздуха, лопающиеся внутри отопительной системы. Избавиться от шумов легко, заменив естественную систему циркуляции, усовершенствуя систему котла мембранами.

Давление газа

Сниженное давление газа внутри системы является причиной назойливых шумов в помещении. Дефицит газа образует воздушные карманы, уменьшается скорость перемещения воды, происходит перегрев аппарата. Для исправления неполадки нужно лишь поменять давление на приемлемое равное двум атмосферам. Производить данные манипуляции следует обученному профессионалу

Другие причины

Другими причинами неприятных шумов в котел Navien могут послужить минорные причины. Странные стуки, связанны с наличием в системе воздуха. Несмотря на качество котлов «Навьен» — никто не застрахован от ошибок, и обычный заводской брак может быть причиной ваших головных болей. Тщательно проверяйте товар, осуществляйте возврат, гарантийный обмен.

Лучший способ избежать проблем, поломок, гулов, ошибок и прочих неисправностей – профилактика. Регулярно проходите технический осмотр газового котла Navien, протирайте пыль, капните смазку, чистите мусор, имейте запасные детали, подключите чистую воду, наладьте систему циркуляции и сможете избежать множества неприятных проблем.

Не пытайтесь полностью самостоятельно определить причины проблем с техникой. Отопительный котел – это устройство требующее повышенной внимательности. В случае каких-либо проблем обращайтесь в сервис-центр или взывайте специалистов, они точно установят причину и совершат необходимый ремонт. «Navien» самостоятельно обучает необходимый персонал. «Навиен» имеют сервисные четыреста сервисных центров в Российской Федерации. Обращайтесь к профессионалам, самостоятельная диагностика и лечение сложных приборов без тщательной подготовки могут навредить аппарату.

Как работает трехходовой клапан в системе отопления

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

1. Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
2. С постоянным гидравлическим режимом.
3. С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

Виды трехходовых клапанов по принципу работы

• По принципу действия этот вид делится на два подвида:
• Смесительные.
• Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

1. Современный трехходовой кран делится на два типа по способу управления:
2. Ручной.
3. Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.

Установка клапана своими руками

В установке трехходового термосмесительного клапана своими руками надо учитывать схему вашего котла и теплообеспечения в доме. Четко выполнять все инструкции и пункты подключения. Также внимательно ознакомиться со схемой основных узлов. К узлам относятся все агрегаты, которые устанавливаются около нашего котла для телообеспечения дома.

1. Устанавливаем насос на обратке
   . Если он будет стоять на подаче из котла, то быстро испортится.
2. Необходимо подключение , который также можно сделать своими руками, он предохранит весь узел подключения воды от перегрева.
3. В системе естественной циркуляции теплоносителя труба подачи холодной воды подключается к входному патрубку котла (обычно внизу). Труба горячей воды – к котлу сверху (как показано на схеме). Надо учесть, что труба горячего теплоносителя должна быть сделана из хорошей стали, меди, чугуна или бисплава
   , так как температура воды может нагреваться до 100-105 градусов Цельсия.
4. Подключение расширительного бака (или на обратке, или на выходе – роли не играет, см. по схеме) служит своеобразным предохранителем и буфером в нашем узле.
5. Подключение к предохранительной группе безопасности: к манометру, показывающему давление в котле; к аварийному клапану сброса давления; автоматическому предохранительному воздухоотводчику. Эти предохранительные приборы ставятся на выходе из котла, чтобы контролировать нагретый теплоноситель (см. схему).
6. Установка и подключение по схеме теплового аккумулятора.
7. После него – подключение трехходового смесительного клапана строго в соответствии со схемой
   , именно он будет перемешивать горячую воду из теплоаккумулятора с холодной из обратки.

Если вы через поиск добрались до этой статьи, то наверняка уже что-то слышали о смесительной трубопроводной арматуре, применяющейся в системах отопления частных домов и квартир. Так что без долгих предисловий предлагаем обсудить 3 вопроса: как работает термостатический трехходовой клапан, где его нужно устанавливать и как правильно подобрать, чтобы не тратить лишних денег.

Задача любого 3-ходового вентиля – подать в магистраль воду требуемой температуры путем смешивания либо разделения 2 потоков. Соответственно, элемент оснащен тремя выходами, один из которых всегда открыт, а два других полностью или частично перекрываются в процессе работы. Отсюда и название крана – трехходовой (иногда еще говорят «трехходовый», что не есть правильно).

По способу приготовления теплоносителя нужной температуры термостатические клапаны делятся на 2 группы, изображенные на фото:

1. Смесительные. В них подается 2 потока воды – горячий и охлажденный (входы обозначают буквами «А» и «В»), а из третьего патрубка (маркировка «АВ») идет смесь установленной температуры. На латунном корпусе стоит метка в виде сходящейся с двух направлений стрелочки.
2. Разделительные или распределительные. Поступающий теплоноситель делится на 2 потока регулируемой величины. Маркировка на корпусе – 2 расходящиеся стрелки либо буквы «А», «В» на выходных патрубках и «АВ» на входе.

По принципу действия трехходовые краны тоже делятся на два типа – седельные и шаровые. Устройство первых похоже на обычные водопроводные вентили, только вместо резьбового штока используется нажимной. На нем закреплена тарелка, движущаяся между двумя седлами и перекрывающая 2 прохода поочередно. Нажатие на шток осуществляется тремя способами:

• встроенным термоэлементом
• термоголовкой с выносным температурным датчиком
• сервоприводом.

Шаровые термосмесительные клапаны работают по принципу таких же кранов, только с тремя выходами. Управляются вручную или от электропривода, вращающего шток по команде автоматики. Элементы являются полнопроходными и отличаются высокой пропускной способностью, а значит, меньшим гидравлическим сопротивлением. Недостаток – зависимость от напряжения в электросети и необходимость установки блока бесперебойного питания (ИБП).

Выводы и полезное видео по теме

Ниже предоставляется для ознакомления полезный видеоматериал, где демонстрируется разборка устройства, регулирующего тепловые потоки в газовом котле. Причём дана практика разборки своими руками.

Устройство распределения, описываемое видеороликом, оснащается гидравлическим приводом штока. Ознакомление с данной практикой ремонта поможет понять, как проверять приборы аналогичного типа и ремонтировать в случае наличия дефектов.

Таким образом, трехходовой клапан для бытового газового котла может проверяться практически в любой конструкции, независимо от индивидуального исполнения. Главный момент – правильно определить, с каким именно приводом используется распределительное устройство газового котла. Информацию по этому вопросу можно получить из документации на оборудование или же опираясь на примеры демонстрации приводов в этой статье.

У вас есть полезная информация по рассмотренной выше теме и вы хотите поделиться ею с другими пользователями? Пишите свои замечания и комментарии в блоке ниже, добавляйте фото, оставляйте свои рекомендации – форма обратной связи расположена ниже.

Функциональное применение устройства

Если рассматривать механизм коммутации потоков с точки зрения возможной функциональности, следует отметить различие устройств по принципу действия:

1. Разделительный.
2. Переключающий.
3. Смесительный.

Разделительный принцип работы предполагает деление потока, направляя его в два контура.

Переключающей функцией предусматривается организация переключения между приборами, потребляющими тепловую энергию. Например, переключение между контуром ГВС и отопления двухконтурного газового котла.

Переключающий функционал клапана (классическая схема): П – первичный контур; В – вторичный контур; 1, 2 – прямой транспортный канал; 3, 2 – угловой транспортный канал

Переключающий функционал позволяет организовать эффективное переключение между различными приборами, генерирующими тепловую энергию:

• водяными нагревателями;
• тепловыми насосами;
• солнечными батареями и т.д.

Другая функция трехходового клапана для бытового газового котла – смесительная. Она позволяет организовать регулируемое смешивание потоков рабочей жидкости (подмешивание обратки в нагретый теплоноситель).

Для этого достаточно установить трехходовой клапан на обратной трубе отопительной системы.

Смесительный функционал клапана (классическая схема): П – первичный контур; В – вторичный контур; 2, 1 – прямой транспортный канал; 2, 3 – угловой транспортный канал

Теперь, после краткого ознакомления с конструктивными деталями прибора, можно рассмотреть особенности проверки работы трехходового клапана, установленного в схеме газового котла.
