Скважина для воды – удобная альтернатива автономного водоснабжения в частном секторе. Обладая рядом преимуществ, конструкция требует не только правильной установки, оснащения системой фильтрации, но и своевременной прочистки, а также профилактики и промывки. Вследствие неисполнения хотя бы одного пункта, возможны нарушения в работе всей станции. Например, часто вода из скважины идет с воздухом. От своевременного выявления причин и их устранения зависит срок эксплуатации насоса, качество воды и многое другое.

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

• Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
• На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.

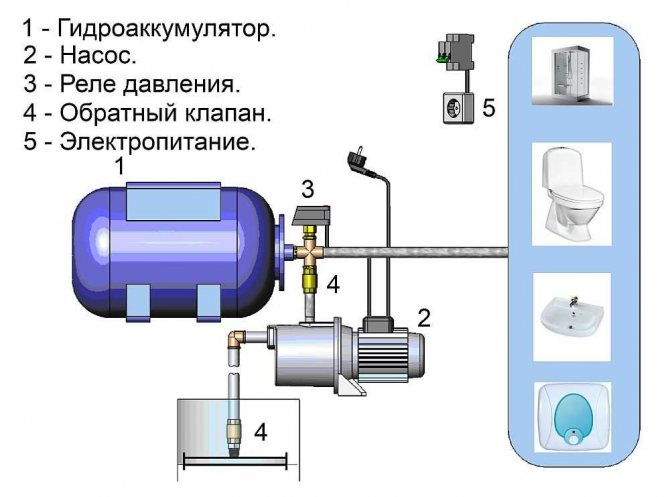

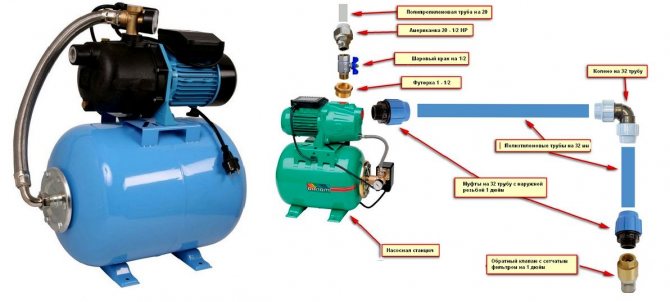

  Из чего состоит насосная станция

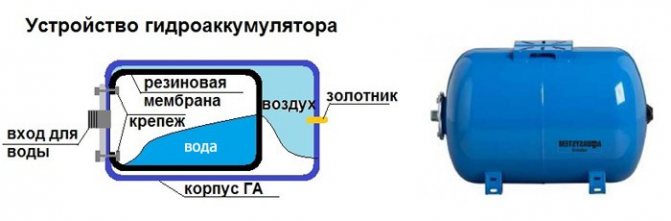

• Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходим для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
• Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).

Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Каждая из частей выполняет свою работу

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Кавитация как причина

Прежде, чем начать выяснение вопроса, важно знать: насосы устанавливаются в зависимости от диаметра скважины! Для размеров в 100 мм подходит погружной насос, меньший диаметр требует циркулярного или плунжерного насоса.
Что же такое кавитация? Это нарушение сплошности потока жидкости, иначе – наполнение воды пузырьками. Кавитация возникает на тех участках, где снижение давления достигает критической нормы. Процесс сопровождается образованием пустот в потоке, выделением пузырьковых образований воздуха, появляющихся вследствие паров и газов, выделяемых из жидкости. Находясь в области сниженного давления, пузырьки могут увеличиваться и собираться в большие пустотные каверны, которые увлекаются потоком жидкости и при наличии большого давления, разрушаются бесследно, а в условиях обычной бытовой скважины, часто остаются и получается, что насос во время работы качает пузыри воздуха из скважины, не выдавая нужный объем воды.

Что делать, если вода из скважины идет рывками?

Выявление кавитационной зоны иногда невозможно из-за отсутствия специальных приборов, но важно знать, что такая зона может быть неустойчивой. Если недостаток не устраняется, то последствия могут быть разрушительными: вибрация, динамические воздействия на поток – все это приводит к поломке насосов, ведь каждый прибор характеризуется указанной величиной кавитационного запаса. Иначе – насос обладает минимальным давлением, в пределах которого вода, попавшая в прибор, сохраняет свойства плотности. При изменениях давления, неизбежны каверны и воздушные пустоты. Поэтому подбор насоса должен осуществляться в зависимости от объемов воды, нужной для обеспечения хозяйственных и бытовых потребностей.

БК 1хБет выпустила приложение, теперь уже официально можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Разрушение пузырей воздуха происходит только при переносе их потоком в область повышенного давления, что сопровождается малыми гидравлическими ударами. Частота ударов приводит к появлению шипящего звука, по которому и можно определить наличие воздуха в скважине.

Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

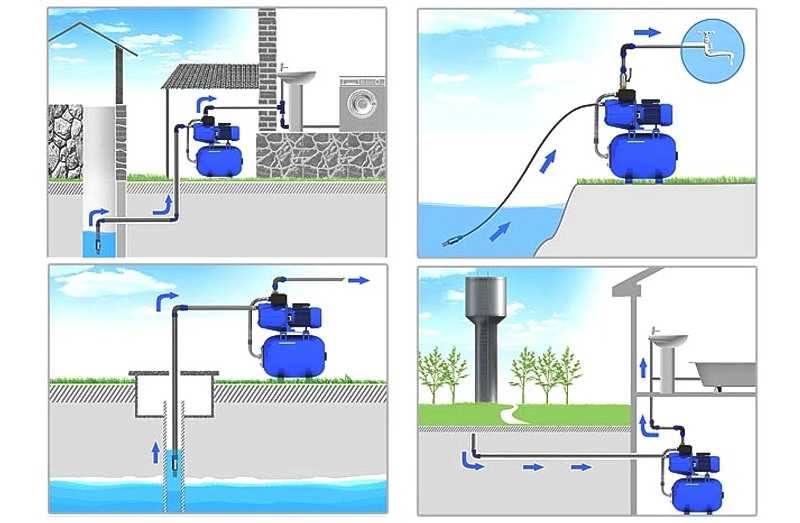

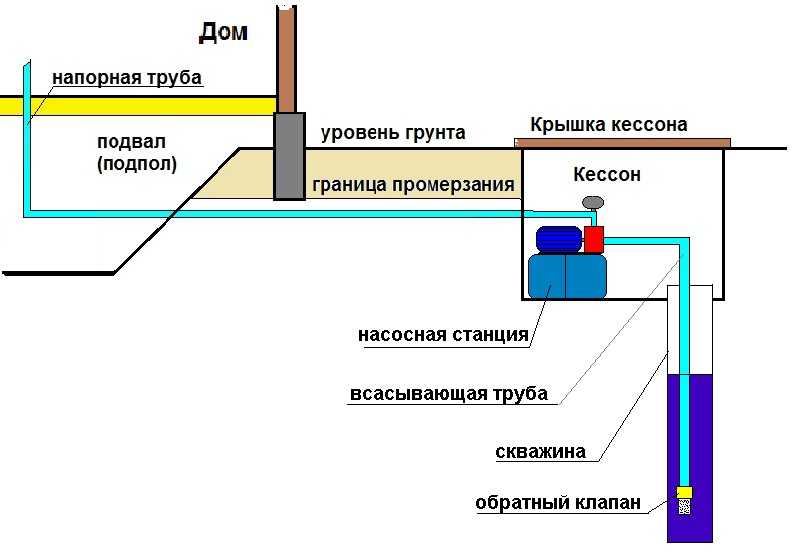

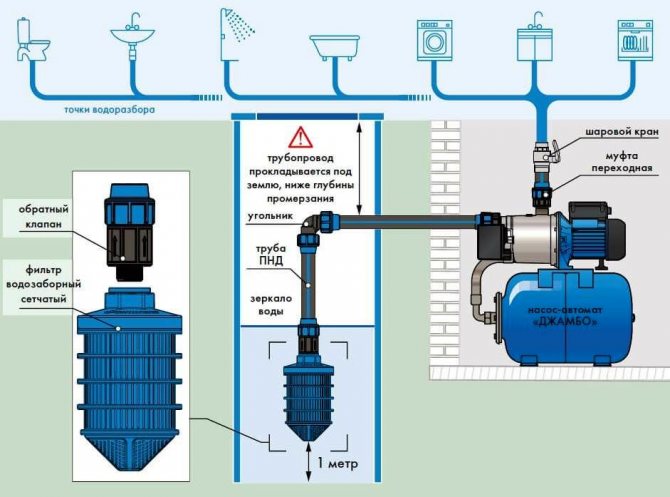

Варианты установки насосной станции

Не отключается насосная станция (не набирает давление)

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

• В колодце или скважине нет воды. Если это действительно так, называется такая ситуация «сухой ход» и грозит тем, что мотор перегорит. Вода, которую качает насос используется для охлаждения мотора. Воды нет, он перегревается и сгорает. Для защиты от такой ситуации нужна специальная защита: датчики уровня воды (поплавковый и электрические).
• Большое сопротивление всасывающей магистрали (большая протяженность при малом диаметре труб) или подсос воздуха (негерметичность соединения). Чтобы устранить влияние магистрали, опустите всасывающий патрубок в бочку рядом с насосом. Если давление поднимается нормально, виновата трасса и ее вам надо либо герметизировать на стыках, либо прокладывать более толстые трубы или спрямлять существующую (меньше колен и соединений).
• Чтобы проверить герметичность всасывающей магистрали, после отключения станции некоторое время понаблюдайте за манометром. Если при закрытых кранах давление падает — утечка в системе. Если нет — система герметична.

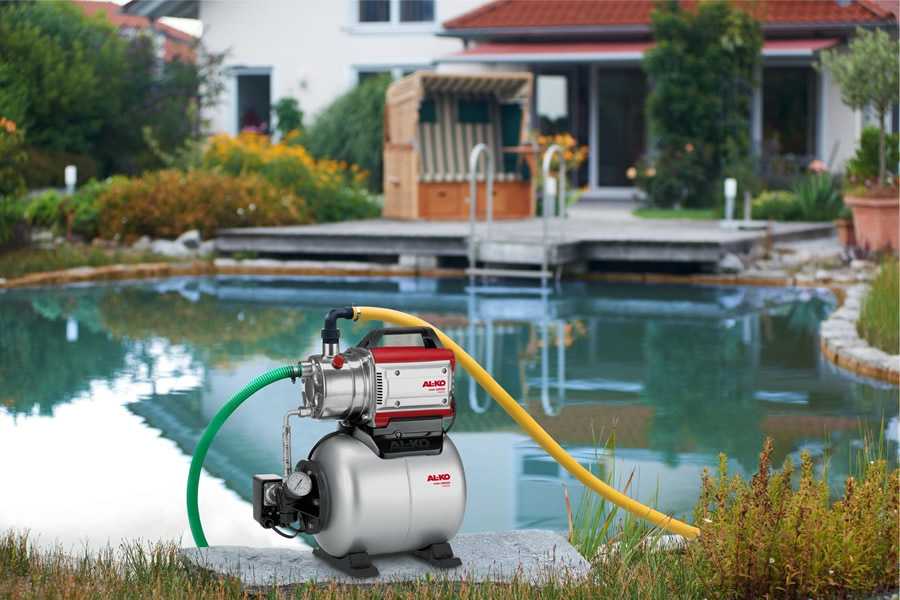

  Ремонт насосной станции своими руками поможет сэкономить средства

Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса сработалась крыльчатка. Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.

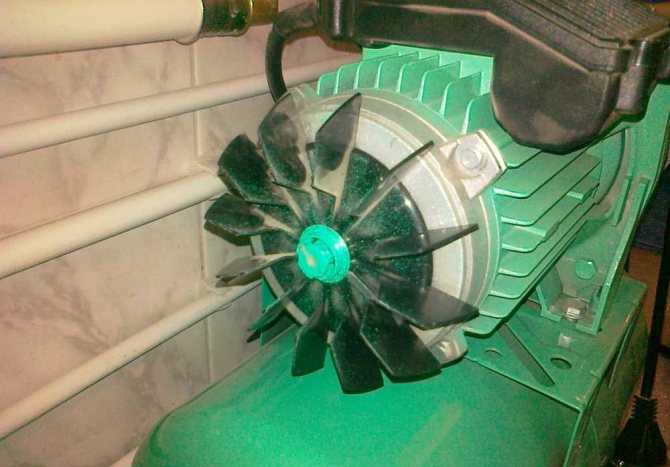

Чтобы разблокировать или заменить крыльчатку снимаем кожух

Еще одна возможная причина — низкое напряжение в сети. Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление. Их довольно много так что ремонт насосной станции может затянуться.

Ремонт насосной станции: часто включается

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома». Такая ситуация возникает по следующим причинам:

• Гидроаккумулятор слишком маленького объема. При выборе насосной станции для дома и дачи часто берут гидроаккумулятор маленького объема — 24 литра или 32 литра. Это очень мало, так как запас воды в таких баках всего 30-50% от ее общего объема, то есть в бак 24 литра закачать удается только 7-12 литров воды. Естественно, такой объем воды расходуется очень быстро, отчего насос включается часто. Способ лечения — установка дополнительного гидроаккумуятора (его подключают параллельно к уже установленному).
• Неправильно выставленные пределы срабатывания реле давления. Чтобы избежать этой ситуации можно увеличить дельту (разницу между давлением для отключения и включения насоса) и за счет этого сделать ниже порог включения насоса (оптимально — 1-1,5 атм). Один важный момент: давление при котором насос включается должно быть на 0,2 атм ниже, чем давление в гидроаккумуляторе. Насосная станция может часто включаться как раз из-за того, что давление в гидроаккумуляторе ниже чем выставленный порог включения насоса. Потому: Проверяем давление в гидроаккумуляторе. Для этого снимаем пластиковую крышку, под ней ниппель (типа велосипедного). Подключаем манометр, проверяем давление. Оно обычно в пределах 1-1,5 атм. Стравливаем или накачиваем (велосипедным или автомобильным насосом, прикрученным к тому же ниппелю) чтобы оно было в норме.
• Регулируем реле давления. Подобрав параметры, должны получить нормально работающую систему.

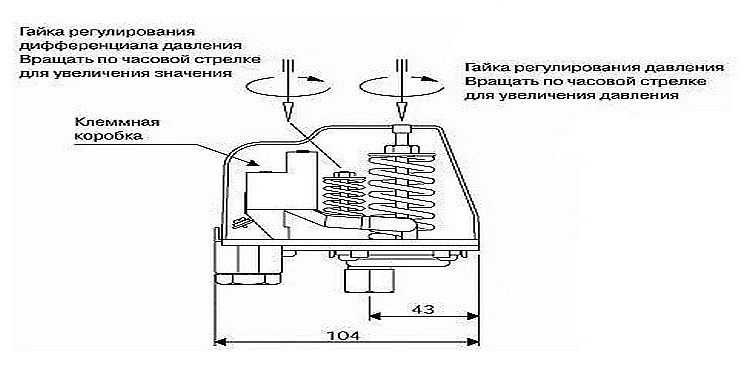

  Регулируют реле давления двумя пружинами

Теперь вы знаете, почему часто включается насосная станция и что с этим делать. Есть кстати, еще одна возможная причина — негерметичность трубопровода или какого-то соединения, так что если все из перечисленного выше к вашему случаю не относится — проверьте не течет ли где-то стык.

Воздух в воде

Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:

• Зеркало воды опустилось и насос тянет воду пополам с воздухом. Решение в этом случае простое — опустить патрубок или сам насос ниже.
• Трубопровод стал негерметичным и воздух поступает через одно или несколько соединений. Устранение — проверка соединений и восстановление герметичности.

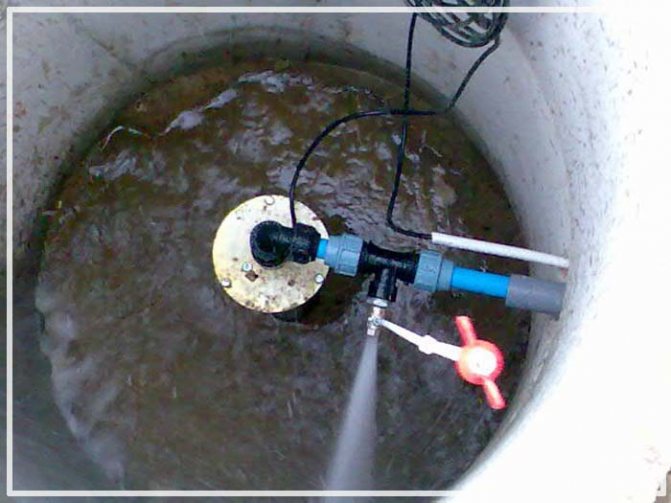

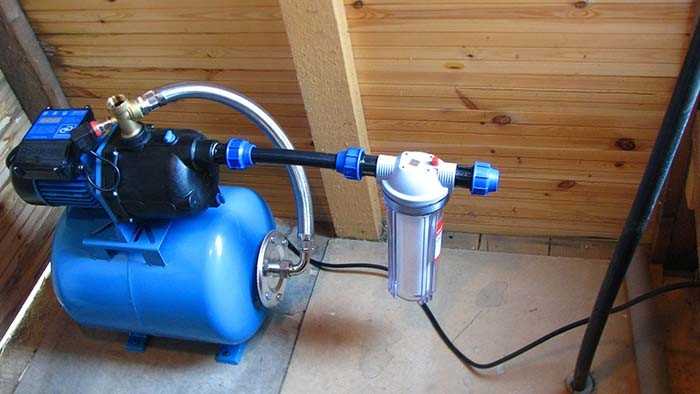

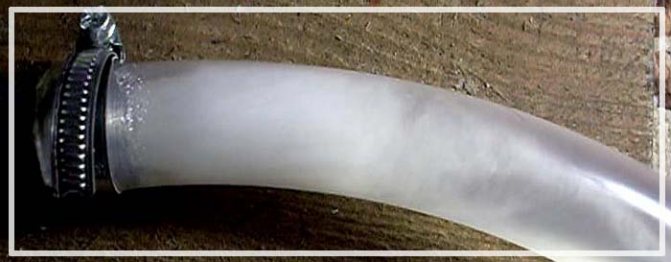

  Одна из причин большого количества воздуха в воде — потеря герметичности на всасывающем трубопроводе

Насосная станция не включается

Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.

Если система не работает — надо проверить электрическую часть

Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.

Мотор гудит, но не качает воду (крыльчатка не вращается)

Такая неисправность может быть вызвана низким напряжением в сети. Проверьте его, если все в норме, идем дальше. Надо проверить не перегорел ли конденсатор в клеммной колодке. Берем тестер, проверяем, при необходимости меняем. Если и это не причина, переходим к механической части.

Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.

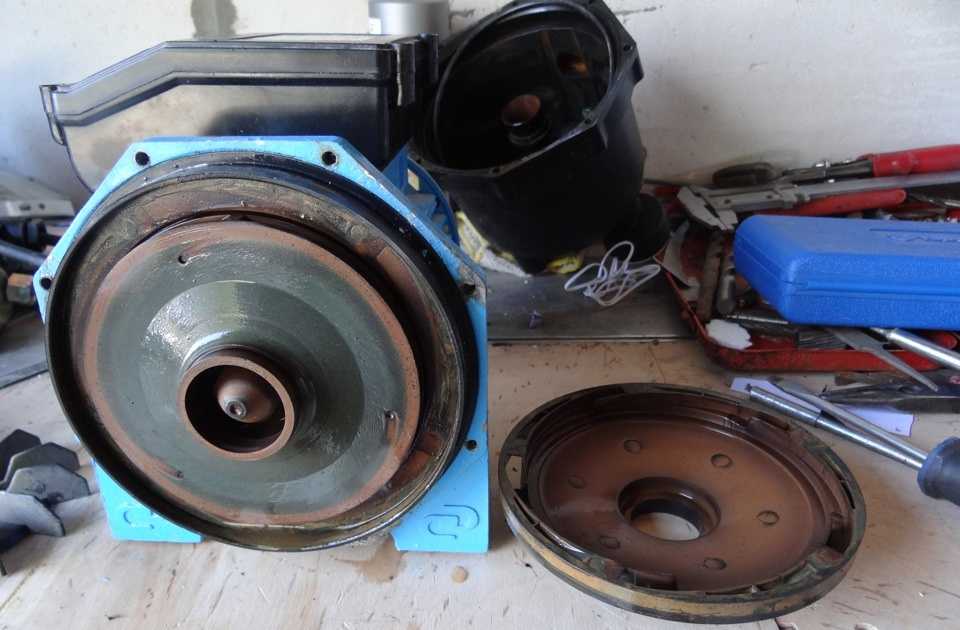

Проверяем крыльчатку — это уже серьезный ремонт насосной станции

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.

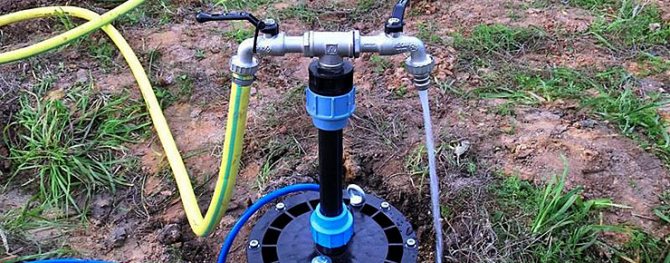

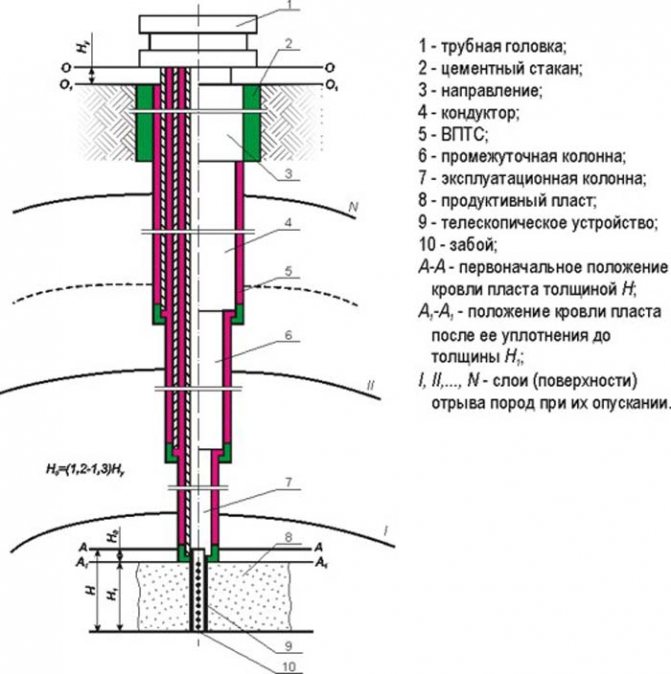

Причины появления воздуха в скважине для воды

Если напор стал слишком мал, в системе воздух
Как правило, с проблемой попадания воздуха в воду сталкиваются домочадцы, использующие небольшие объемы воды из источника или при сезонном применении насосного оборудования. Причинами этого явления могут быть следующие неполадки в системе:

Вышел из строя подсос воздушной массы в месте всасывания воды. Проблема не решится, пока не полностью не заменить трубопровод со всеми необходимыми деталями. Убедиться в исправной работе просто – достаточно прокачать воду в трубопроводе, например, в ванной. Поломка самого насосного оборудования из-за нерегулярного или некачественного обслуживания. Пузырьки воздуха образуются в результате непрочного сальникового уплотнения. Решение проблемы – разобрать рабочий узел станции и устранить поломку. Недостаточный уровень наполнения колодца при большой выкачке. Бурение новой скважины, приобретение менее мощного насоса, уменьшение объемов применяемой воды – могут решить проблему

Однако, при бурении нового колодца важно не достичь того же водоносного слоя, где вероятность снова завоздушить систему очень высока.

Насосная станция часто включается и выключается

Регулировка реле давления Насосной станции

Обзор реле давления

Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

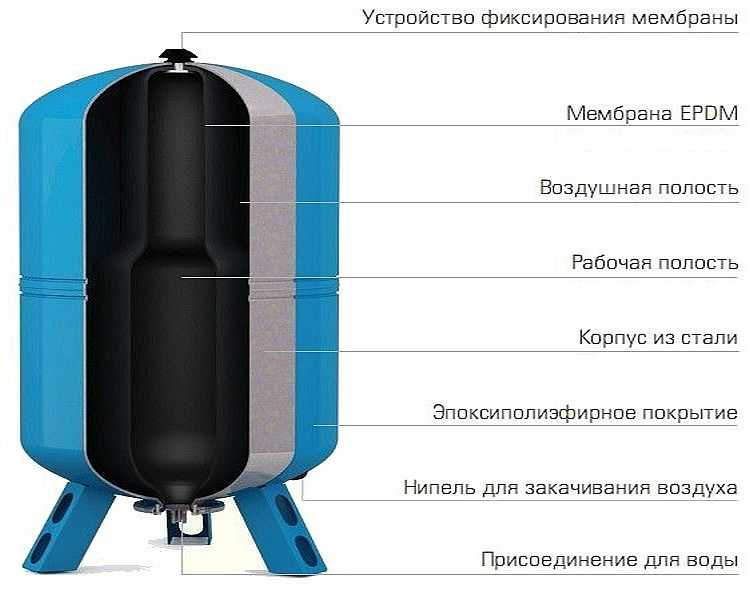

Устройство мембранного бака пригодится при замене груши

Чтобы начать ремонт гидроаккумулятора, отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

Далее порядок действий такой:

• Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
• Откручиваем все болты, снимаем фланец.
• Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
• Вынимаем мембрану через отверстие в нижней части емкости.
• Бак промываем — в нем обычно много осадка ржавого цвета.
• Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
• Устанавливаем мембрану в бак гидроаккумулятора.
• Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
• Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
• Подключаем в систему и проверяем работу.

Замена мембраны насосной станции закончена. Дело несложное, но нюансы знать надо.

Насосная станция не качает воду

Воздух в системе водоснабжения загородного дома

Что делать?

Скорее всего, хлопотный вариант с самостоятельной сборкой-разборкой, слитием-заполнением и проверкой всех элементов системы вас не устроит. Если это так, мы видим два возможных решения:

1. Обратиться к специалистам. Если ваш супруг не дока в насосной технике и гидравлике, возможно, это будет лучшим выходом. Потратите деньги, зато сэкономите время и нервы.

1. Попытаться выдавить воздух из системы. Сразу оговоримся: метод может оказаться действенным лишь для описанной выше причины завоздушивания №3, в случае 1 или 2 он бесполезен. План таков: скорее всего, в насосной установке находится газо-воздушная смесь с большим количеством мелких пузырьков, не дающих создать достаточное для нормальной работы системы давление. Этот «кислородный коктейль» нужно вытеснить из системы. Как развоздушить насосную станцию? Это можно сделать, повысив давление в подающей магистрали. Для этого перед станцией врезать в подачу тройник с дополнительным трубопроводом, в который параллельно основному забору подавать воду под давлением. Если есть возможность, временно подключиться от соседского водопровода. Не получается — разместить как можно выше открытый бак с заливной горловиной. Ёмкость бака должна быть достаточно велика: нужно, чтобы воды хватило для прокачки системы. Если ёмкость мала, придётся следить за уровнем воды и подливать её через воронку.

Дополнительную ёмкость желательно разместить повыше. Подъём на 1 метр даёт увеличение давления в 0,1 бар. Зная, какое давление у вас в системе сейчас, можно рассчитать, на какую высоту следует поднять бак

Если запуск станции по этой методике пройдёт успешно, дополнительную систему разбирать не стоит. Желательно, как минимум, оставить участок трубы от тройника до запорного вентиля. Если в подаче будут появляться воздушные пузырьки, значительная их часть попадет в этот вертикальный участок, являющийся своеобразной воздушной ловушкой. Открыв вентиль, скопившийся воздух можно стравить.
