Технология подшивки карнизного свеса профнастилом

Как сделать карнизный свес кровли из профнастила

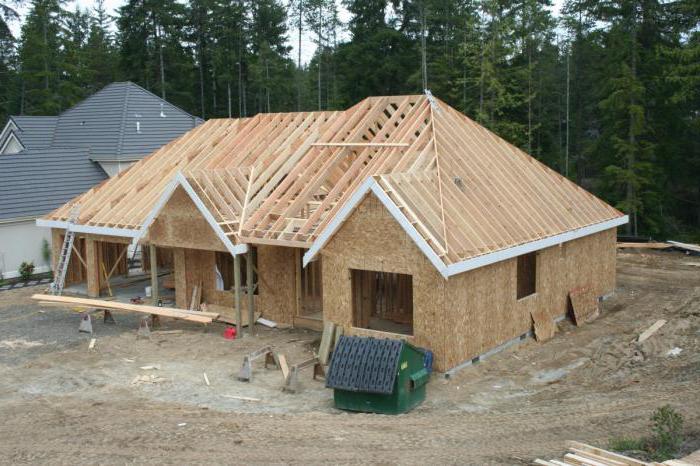

Когда завершается возведение крыши, то наступает период выполнения подшивки свесов. Ее часто именуют просто подшивкой. Подшивка свеса крыши относится к заключительным этапам монтажа. Она обеспечивает строению окончательный привлекательный внешний вид.
Каждая кровля должна обладать выступами за стены. Именно эта выступающая часть называется свесом.

Свес бывает фронтального или карнизного типа. Фронтальный выступает за фронтоны сооружения в любом типе крыши, а карнизный – это удлиненная сторона ската крыши, выступающая за стены по бокам. Про карнизный свес кровли из профнастила далее.

Зачем подшивается свес

Когда я спрашиваю у застройщиков будут они подшивать свес или нет, то у них сразу возникает масса вопросов. Поэтому, для повышения знаний интересующихся людей, я написал небольшой список, который полностью раскрывает суть подшитого свеса.

• Благодаря продлению кровельного ската образуется расстояние, которое защищает поверхность стен от атмосферных осадков. Подшивка карниза обезопасит край материала от разрушительного воздействия влаги. Наверняка вы все видели, как в зимнее время года по свесу нарастают большие сосульки.
• Карниз позволяет отвести скатывающуюся влагу за пределы здания, обезопасив отмостку и фундамент. Таким образом основание здания будет оставаться в целости и сохранности не одно десятилетие.
• Закрыв карнизный свес вы заблокируете влаге, мелким грызунам и птицам доступ к стропильным элементам вашей постройки. Если влага воздействует только на древесину и металл, то плицы и грызуны способны расстегать теплоизоляционный слой, порвать пароизоляцию и наделать еще много чего вредного.
• Благодаря заполненным карнизам здание сразу приобретает презентабельный и законченный вид.

Выявлена грубая ошибка при монтаже профнастила. Будьте внимательны!

Дымоход + обход дымоходной трубы оцинкованным металлом. Кровмонтаж.

Монтаж соффитов 1

Особенности устройства карниза

При разработке проекта кровли всегда предусматривается, что она выступает за очертание периметра строения. Кровельным свесом называют промежуток между нижним краем ската и стенами дома. Согласно строительным нормам и правилам, он должен быть равен не меньше 40-50 сантиметров.

Кровельные свесы служат для отведения дождевых и талых вод, которые скатываются с поверхности крыши, на максимально возможное расстояние от стен и тем самым защищают их от намокания.

Существует два типа свесов:

• карнизный – он образуется между нижним краем ската и боковой стенкой здания;
• фронтонный – представляет собой вынос крыши за пределы фронтонов строения, его обустраивают с использованием обрешетки или стропильной конструкции.

Кстати, карнизы строят за счет удлинения ног стропил или монтажа кобылок – такое название получили бруски, используемые для удлинения стропил, чтобы свес стал более широким. Поскольку нагрузка на кровлю вне периметра строения небольшая, то для их изготовления задействуют доски меньшего сечения. Крепят кобылки на стропилах металлическими планками или гвоздями.

Варианты подшивки

Обшивка карниза в первую очередь нужна для защиты от косого дождя во время сильного ветра, который будет приводить к намоканию стропильной системы. Очень часто для подшивки карнизного и фронтонного свеса используют специальную систему софитов, но можно для этого применять и другие материалы, например, подшив металлопрофилем эту часть конструкции крыши. При этом можно выбрать одну из предложенных ниже методик:

1. Диагональная подшивка. При таком способе монтажа металлопрофиль прикрепляется прямо к нижней части кобылки или стропильной ноги. Для этого вам понадобятся саморезы и стартовые планки. Данная методика считается самой простой, но требует большего количества материалов. Этот вариант подшивки подходит для крыш с большим уклоном скатов, но небольшим карнизным выносом.
2. Горизонтальный способ подшивки заключается в обустройстве специального короба, который в нижней части подшивается профнастилом. Для фиксации горизонтальной подшивки к стенам дома необходимо прикрепить брус или использовать деревянный каркас, который крепится к кобылке или стропильной ноге. Данная методика более сложная в выполнении, но она позволяет намного эффективней защитить стены дома от намокания.

При использовании подшивки из профнастила вы получаете много преимуществ:

• во-первых, вы можете точно подобрать расцветку карнизного свеса под цвет кровельной части, что обеспечит гармоничность и единство архитектурного образа постройки;
• во-вторых, металлопрофиль с полимерным покрытием надежно защищен от коррозии;
• в-третьих, прочность и долговечность этого материала важна и для карнизных свесов дома.

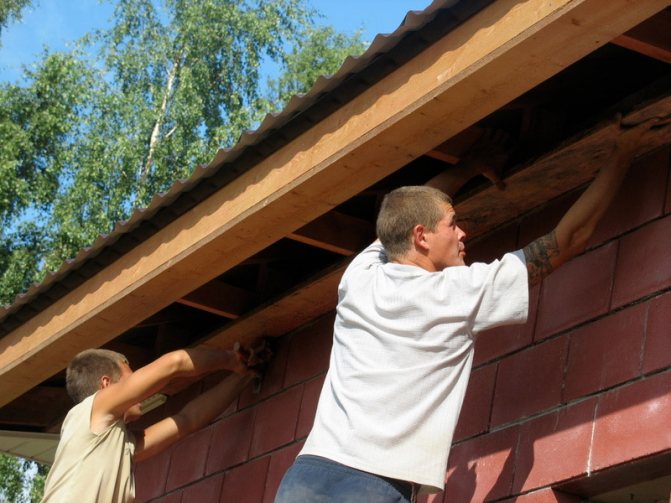

Каркас для подшивки свесов крыши

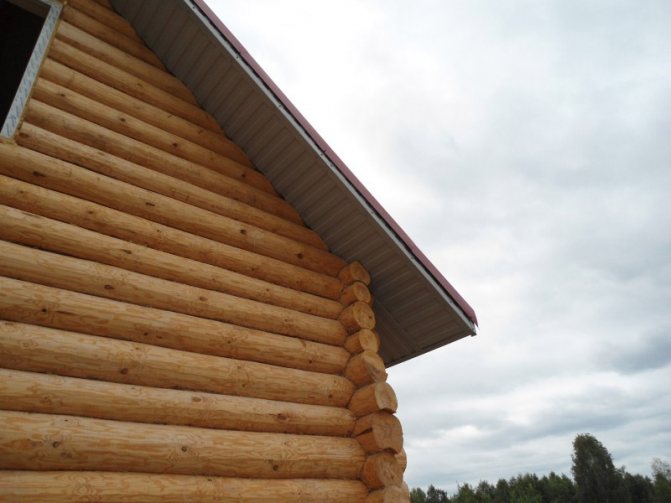

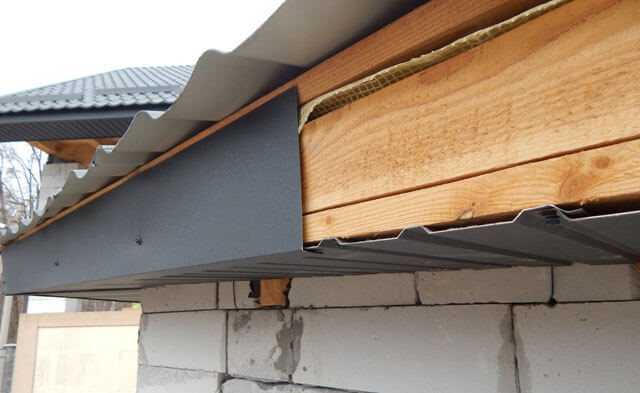

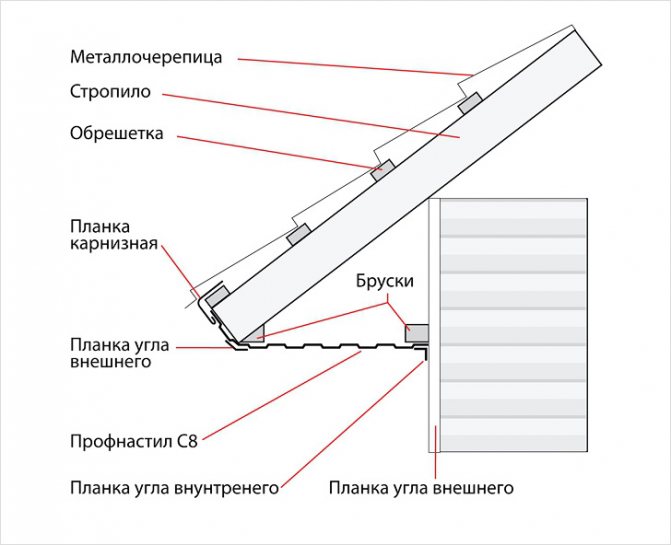

Подшивка карниза крыши профнастилом

В принципе, каких-то отличий установки профнастила на карниз от других материалов нет, все производится по одной технологии. Главное в этом процессе – герметичность конструкции.

В первую очередь на стену надо закрепить деревянный брусок сечением 50х50 мм. Он устанавливается вдоль стены на уровне края стропильных ног. Крепление производится анкерами или саморезами на пластмассовые дюбеля. Это делается так.

• От нижнего края стропилы к стене по горизонтали устанавливается правило. На стене делается пометка. Берется крайняя стропильная нога.
• Затем точно также делается пометка на стене у противоположной стропилы.
• Пометки соединяются линией, которая определяет место установки бруска.
• В брусе делаются сквозные отверстия под крепежи через каждые 30-40 см.
• Он устанавливается по линии так, чтобы она оказалась под бруском.
• По отверстиям делаются пометки на стене.
• В них сверлятся отверстия, куда вставляются дюбели или анкера.
• Прикладывается брус и крепится к стене.

Теперь надо между стропильными ногами установить бруски того же сечения. При этом они должны располагаться, как и брусок на стене, нижним торцом вниз. То есть, оба монтажных элемента располагаются параллельно друг другу, сориентированные в одной плоскости. На фото ниже это хорошо видно. Крепятся брусы к стропилам саморезами.

Для усиления конструкции необходимо между параллельно уложенными элементами установить перемычки из того же бруска через каждые 50-60 см. Крепление – саморезы.

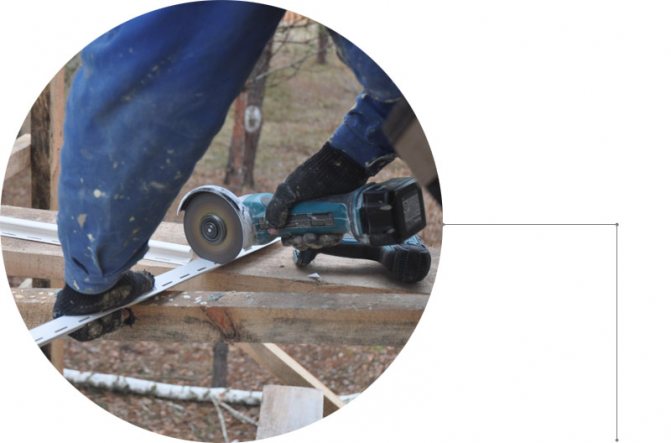

Теперь надо нарезать профнастил на полосы шириною, которая соответствует расстоянию от стены до края стропильных ног. Резать кровельный материал можно только ножницами по металлу. Болгарку и отрезной диск применять запрещено, потому что при высокой скорости вращения диска выделяется большая тепловая энергия, сопровождающаяся повышенной температурой. Под ее действием разрушаются защитные слои металла. Такой профнастил под действием влажности и атмосферных осадков начнем быстро коррозировать.

Нарезанные полосы укладываются на подготовленный каркас и крепятся к нему саморезами через одну или две волны. Стыковать две соседние полосы надо с небольшим нахлестом в размере до 10 см. После окончания подшивки карниза надо установить и две боковые заглушки по каждому скату, которые будут закрывать карниз с фронтонов кровли. По сути, это треугольной формы элементы, вырезанные из профнастила, которые крепятся к каркасу с боковой стороны теми же саморезами.

Вместо брусков между стропилами можно использовать карнизную доску. Она крепится к ногам с лицевой стороны, закрывая пролеты между ними. После установки профилированных листов снизу свеса карнизная доска обшивается так же, как и нижняя часть. Единственный минус – это зазор между вертикальными и горизонтальными полосами обшивки. Смотрится он не презентабельно, поэтому рекомендуется из металлического листа, окрашенного в цвет профнастила, изготовить доборный элемент в виде уголка. Он устанавливается на угол соединения двух плоскостей и крепится к каждой саморезами.

Способы подшивки

Опытные мастера не рекомендуют оставлять карнизы крыши не обшитыми, так как при сильном ветре или косом дожде под них может затекать вода, приводящая к намоканию деревянных стропил и постепенному подгниванию каркаса. Для подшивки карнизных и фронтонных свесов используют специальные перфорированные панели, называемые софитами, или приспосабливают материалы, оставшиеся от настила крыши. Карнизы вполне можно зашить профнастилом, используя один их нижеперечисленных методов:

Диагональная подшивка. В этом случае профнастил прикрепляют прямо к нижней поверхности кобылок или стропильных ног с помощью стартовых планок и саморезов. Этот метод считается более простым, но для него требуется больше материалов. Диагональную подшивку выполняют для крыш с большим уклоном, но маленькой длиной свесов.

Профессиональные мастера отмечают, что отделка свесов с помощью профнастила обладает рядом преимуществ. Во-первых, профилированный стальной лист с полимерным покрытием прекрасно противостоит коррозии. Во-вторых, он обладает высокой механической прочностью. И, наконец, цвет обшивки можно подобрать под цвет крыши для создания единого архитектурного образа.

Как подшить карниз профнастилом: оформление свеса, список материалов, инструкция

Как правило, обшивка карниза профнастилом выполняется с помощью специального короба, на который затем крепят листы металлопрофиля с доборными элементами. Но возможна более простая конструкция, когда профлист закрепляют с обратной стороны стропил, из-за чего он располагается не горизонтально земле, а под тем же углом, что и скат кровли. Такая подшивка свесов крыши профлистом называется диагональной и подходит только для кровли с небольшим уклоном.

Размеры свеса кровли из профлиста

Независимо от типа подшивки, минимальный свес кровли из профнастила равен 500 мм, но обычно его делают шире — до 700 мм.

Горизонтальная подшивка карнизов крыши профнастилом подходит для кровли с любым уклоном, поэтому опишем порядок ее монтажа.

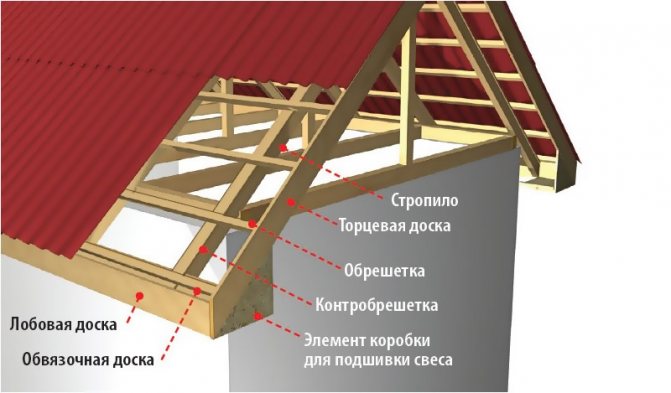

Сначала подготавливают сам карнизный узел. Для этого нужно:

• Выровнять свес обрезкой выступающих частей стропил или их наращиванием деревянными брусками (кобылками) до необходимой ширины карнизного выступа.
• Установить лобовую доску так, чтобы ее внешний угол находился на прямой линии, продолжающей линию стропил.
• Поставить капельник.
• Уложить гидроизоляцию.
• Сделать обрешетку, контробрешетку.
• Закрепить вентиляционную ленту на торцах брусков обрешетки.
• Установить крюки водостока.
• Прикрепить карнизную планку.
• Уложить кровельное покрытие.

Оформление карнизного узла

Подробнее о том, как оформляется узел свеса кровли из профнастила, читайте в этой статье.

Только после этого выполняется отделка карниза крыши профнастилом.

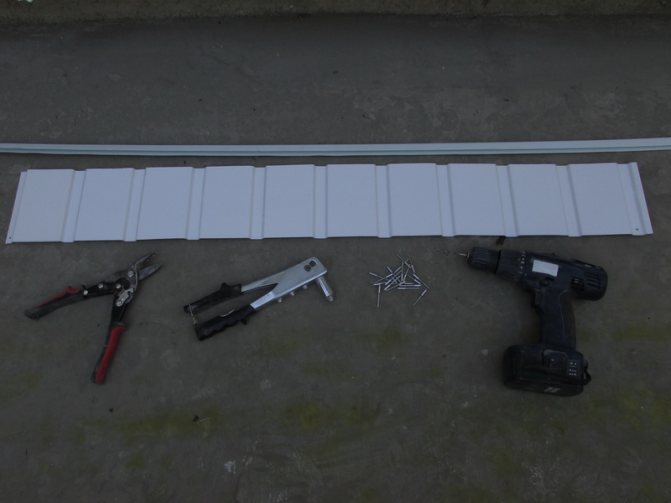

Какие инструменты и материалы вам понадобятся:

• Лобовая планка с загнутым в форме буквы «Г» фальцем.
• Деревянный брусок или обрезная доска шириной от 40 мм.

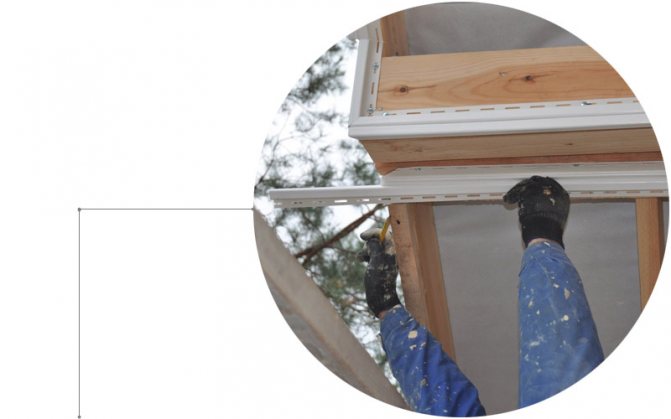

• J-профиль.
• Профилированный лист.
• Ножницы по металлу или любой другой инструмент для резки профлиста.
• Саморезы по металлу с резиновыми шайбами.
• Перфоратор, если дом сделан из кирпича, пеноблока и других подобных материалов.
• Шуруповерт.
• Дюбели или саморезы по дереву.
• Строительный уровень.
• Линейка.
• Карандаш или маркер.

Как обшить карниз профнастилом: пошаговая инструкция

Подшивка карниза крыши профнастилом, как и укладка листов на кровлю, выполняется при температуре воздуха не выше +30 °С. Это ограничение связано с тепловым расширением металла. При отрицательной температуре устанавливать профилированный лист тоже нежелательно, но если есть такая необходимость, то делать это можно, только когда на столбик термометре выше отметки −15 °С.

Крепите профлированный лист правильно

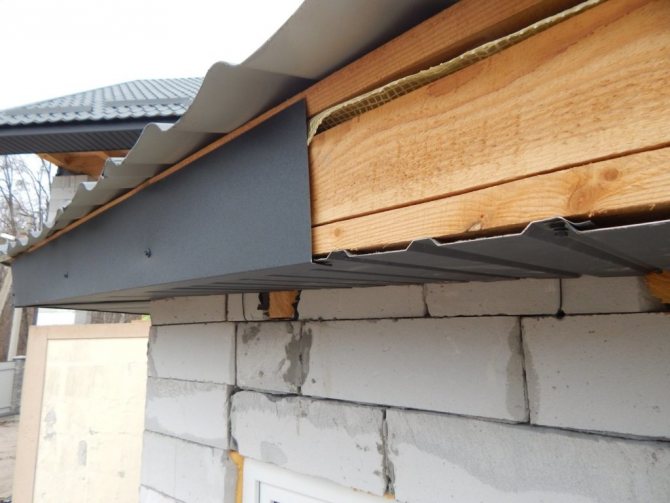

Чтобы закрепить карниз из металлопрофиля используют кровельные саморезы с самогерметизирующейся резиновой шайбой. Это снижает скорость развития коррозионных процессов в месте крепления.

Доборные элементы

В качестве доборных элементов на крышу могут устанавливаться всевозможные детали. Например, вентилируемый конек, ветровые планки, заполнители свесов.

Так как на металлической крыше будет скапливаться много влаги, то вентилируемый конек будет здесь не лишним. Он отличается от обыкновенного наличием перфорации. Блокируя доступ птицам и мелким грызунам, она дает возможность влажному воздуху покидать чердачное пространство самостоятельно.

Заполнители свесов это очень удобная вещь, если вам необходимо защитить пиломатериалы от вредителей, но вы хотите оставить ходы для естественной вентиляции, то это лучшее решение для вас.

Основанием под кровлю из металлического профнастила должна быть обрешетка из антисептированных досок или стальные прогоны (при высоте гофры не менее 40 мм).

Наиболее целесообразно кровлю из профнастила применять в зданиях с длиной ската до 12 м. Если по скату укладываются несколько листов, то горизонтальный нахлест принимается в зависимости от угла наклона кровли (табл. 1).

Таблица 1. Величина нахлеста

Рис. 1 Карниз кровли из профнастила

Нг — нахлест горизонтальный

Кс — кровельный свес

Горизонтальный и вертикальный нахлест профнастила при уклоне до 12˚ рекомендуется загерметизировать тиоколовыми или силиконовыми герметиками. устанавливается в зависимости от высоты профиля (таб. 2)

Таблица 2

КРЕПЛЕНИЕ ПРОФНАСТИЛА

Крепление профнастила между собой и к обрешетке следует выполнять самонарезающии винтами с цинковым покрытием и с уплотнительной шайбой из неопреновой резины.

Для крепления профнастила к обрешетке в нижнюю гофру используются саморезы 4,8×28…40. При монтаже конька крепление его необходимо производить через верхнюю гофру, тогда длина самореза подбирается исходя из высоты профиля.

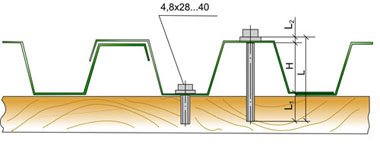

Рис. 2 Крепление кровли из профнастила

L=H+L1+L2, (мм)

Где H — высота профиля профнастила, мм

L1 = 25…30 мм — длина резьбовой части, которая входит в деревянную обрешетку

L2 = 4 мм — толщина уплотнительной прокладки и шайбы

ПАРО- И ГИДРОИЗОЛЯЦИЯ

Профнастил надежно защищает дом от наружной влаги. Однако, капли воды и конденсат могут проникать под любое кровельное покрытие при его некачественном монтаже, малом угле наклона крыши или при экстремальных погодных условиях (сильный ветер или косой ливень). В жилых помещениях также постоянно выделяется внутренняя влага в результате жизнедеятельности людей, животных, растений и т. д.

В условиях нашего климата при строительстве и эксплуатации домов большое значение приобретает борьба с конденсатом. Неправильное устройство паро- и гидроизоляции приводит к тому, что влага, содержащаяся в виде пара в воздухе теплого помещения, проникает в конструкцию крыши, следствием чего является выделение конденсата, образование плесени, увлажнение стропил и обрешетки, промерзание крыши и порча внутренней отделки.

В кровельных системах предусмотрено создание вентиляционных зазоров и установка гидроизоляционной паропропускаемой пленки для удаления как внутренней влаги, так и наружной, проникшей под кровлю из атмосферы, что обеспечивает долгий срок службы кровли и всего здания. Благодаря вентиляции профнастил не будет нагреваться со стороны здания, и снег, лежащий на крыше, будет равномерно таять на солнце.

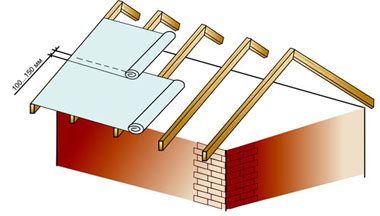

Рис. 3 Укладка гидроизоляционной пленки

Гидроизоляционную пленку укладывают горизонтально, от карниза к коньку с нахлестом 100…150 ммм и провисом пленки между стропилами около 20 мм, затем герметично соединяют внахлест с проклейкой стыков клейкой лентой (Рис. 3 и Рис. 4)

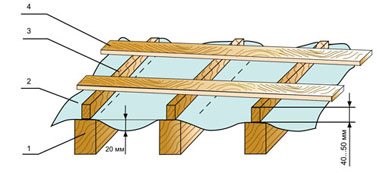

Рис. 4 Укладка гидроизоляционной пленки и обрешетки

1. стропильная нога
2. гидроизоляция
3. стропильная планка (брус конробрешетки)
4. обрешетка.

Для гидроизоляции подкровельного пространства нежилых строений можно использовать толь, рубероид, пергамин по обрешетке из досок 20…25 мм. Для проветривания подкровельного пространства между пленкой и обрешеткой нужно оставлять вентиляционный зазор 40…50 мм. Для беспрепятственного прохода воздушного потока через конек гидроизоляционная пленка должна не доходить до конька 40…50 мм (Рис. 5), а между коньком и уплотнителем конька необходимо оставить зазор «К».

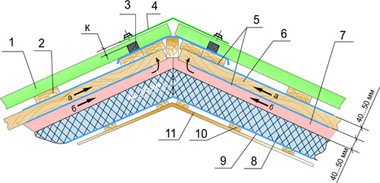

Рис.5 Утепленная кровля

1. профнастил (металлочерепица)
2. обрешетка
3. уплотнитель коньковый
4. конек
5. гидроизоляционная паропропускающая пленка
6. стропильная планка (брус контробрешетки)
7. стропильная нога
8. утеплитель
9. паронепропускающая пленка
10. потолочная рейка
11. гипсокартон, вагонка

а — продкровельная вентиляция б — вентиляция между утеплителем и гидроизоляционной пленкой

ОБРЕШЕТКА И МОНТАЖ ПРОФНАСТИЛА

По стропилам на уложенный гидроизоляционный материал прибиваются стропильные планки толщиной 40…50 мм, а к ним — антисептированные доски обрешетки. Особенности укладки профнастила в зависимости от угла наклона кровли показаны в таблице 3.

Таблица 3

Профнастил	Угол наклона кровли, град.	Толщина листа, мм	Шаг обрешетки	Особенности монтажа
НС-8	не менее 15о	0,55	Сплошная обрешетка
НС-10	до 15о	0,55	Сплошная обрешетка	Желательный нахлест в две гофры
	более 15о	0,55	До 300 мм	Нахлест в одну гофру
НС-20	до 15о	0,55… 0,7	Сплошная обрешетка	Нахлест в одну гофру
	более 15о	0,55… 0,7	До 500 мм
С-21	до 15о	0,55… 0,7	До 300 мм	Нахлест в одну гофру. На 35 % жестче профиля НС-20
	более 15о	0,55… 0,7	До 650 мм
НС-35	до 15о	0,55… 0,7	До 500 мм	Нахлест в одну гофру. В 2,5 раза жестче профиля НС-20
	более 150	0,55… 0,7	До 1000 мм
С-44	до 15о	0,55… 0,7	До 500 мм	Нахлест в одну гофру. В 2 раза жестче профиля НС-20
	более 150	0,55… 0,7	До 1000 мм
Н-60	не менее 8о	0,7, 0,8, 0,9	До 3000 мм	Для кровли промышленных объектов, в 2 раза жестче профиля С-44
Н-75	не менее 8о	0,7, 0,8, 0,9	До 4000 мм	Для кровли промышленных объектов, самонесущий профиль

Крепление профнастила к обрешетке желательно производить в нижней части гофры (Рис.2) Количество саморезов 5-7 штук на квадратный метр.

ФРОНТОННЫЙ СРЕЗ

Рис. 6 Поперечный разрез фронтона

1 — ветровая рейка 25×80 мм

Оформление фронтона с помощью «ветровой» планки

Рис. 7 Крепление ветровой планки

* «ветровая» планка

* саморез

Крепление «ветровой» планки осуществляется саморезами с шагом 200-300 мм с поперечным нахлестом между планками 100-150 мм.

ПРОДОЛЬНОЕ И ПОПЕРЕЧНОЕ ПРИМЫКАНИЕ СКАТА К СТЕНЕ

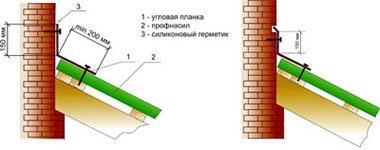

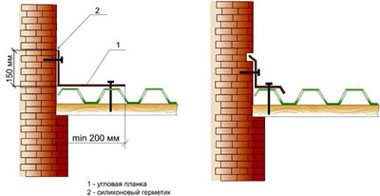

Рис. 8 Продольное примыкание ската к стене

Угловая планка крепится с шагом 200-300 мм и с нахлестом между планками 100-150 м.

Рис. 9 Поперечное примыкание ската к стене

Угловая планка при поперечном примыкании к стене крепится с шагом 200…300 мм и с нахлестом между планками 150 мм.

ОФОРМЛЕНИЕ КОНЬКА

Коньковый элемент начинают укладывать со стороны противоположной преобладанию ветров и дождей. Например, для города Ижевска преобладающие ветра — западные, поэтому укладку конькового элемента желательно начинать с восточной стороны.

Коньковые элементы укладываются с нахлестом 150…200 мм и крепятся саморезами в верхнюю гофру. Длина саморезов определяется а зависимости от высоты профнастила (см. параграф 1). Шаг крепления 200…300 мм.

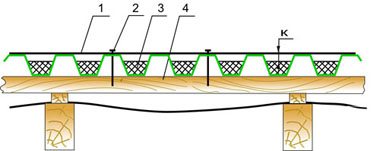

ПРОДОЛЬНЫЙ РАЗРЕЗ КОНЬКА

Рис. 10 Крепление конька

1. конек
2. саморез
3. уплотнитель коньковый
4. обрешетка
5. К — вентиляционный зазор

При небольших углах наклона кровли целесообразно применение на коньке уплотнительной прокладки, чтобы не попадала вода под конек при косом дожде и сильном ветре. При установке уплотнительной прокладки необходимо оставлять вентиляционный зазор между коньком и уплотнительной прокладкой (Рис. 10).

После окончания монтажа кровля должна быть тщательно осмотрена, на ней не должно остаться никаких посторонних предметов, а также металлической стружки или стальных обрезков.

Устанавливаем подшивку из профилированного листа

Как уже отмечалось, материал, с помощью которого вы можете организовать подшивку, весьма разнообразен. У нас же речь идет именно о профилированных листах. Этот материал представлен оцинкованной сталью. Сегодня на рынке стройматериалов вы можете выбрать совершенно разный профнастил – по цвету, по техническим характеристикам. У профнастила очень много преимуществ, в первую очередь они заключаются в относительно невысокой стоимости, простом монтаже и огромно выборе материала. Конструкции из профнастила долговечны, прочны и устойчивы, при правильном монтаже они прослужат вам очень долго, и не будут подвергаться такому неприятному явлению, как коррозия.

Оцинкованная сталь, из которой выполняется и производится профнастил, делает этот материал прочным, жестким, на него не воздействуют механические влияния (в том числе и ветер), он не чувствителен к экстремальным температурным перепадам.

Проветривание подшивки из профлиста происходит благодаря зазору с размерами, равными волновой высоте материала. Сделать панели вы можете своими усилиями, зная из ширину. Это сэкономит не только время монтажа, но и цену подшивки.

Скажем пару слов и о другом, не менее популярном материале для обшивки – софите. По большому счету, его используют в строительстве, и в частности обшивке, несколько чаще, чем профилированный лист. Софиты представлены пластиковыми панелями, который очень по своим внешним характеристикам напоминают сайдинг. Однако в софитах уже предусмотрены и имеются отверстия для вентиляции. Состав софитов оснащен УФ-стабилизаторами, которые снижают негативное воздействие лучей солнца. Софиты бывают медными, алюминиевыми, оцинкованными и виниловыми.

Как же отделать профилированными листами кровельные свесы? Вот краткая инструкция:

1. Прикручивать профилированный лист на каркас следует шурупами. Делается это по карнизу и обязательно параллельно стене.
2. Там, где происходит состыковка профнастила и стены, устанавливаются внутренние уголки и лобовые планки. Уголки прикручиваются к профлисту, а планки на крыше – к лобовой доске. Закрепление наружного уголка происходит по внешним стыкам профилированного листа.
3. На фронтоне профнастил устанавливается по наружной части кромки свеса, параллельно стене. Далее происходит закрепление уголков и торцевой планки. Для обеспечения вентиляции, и для того, чтобы монтаж был более удобным, лист профнастила должен быть по ширине на пару сантиметров менее, нежели ширина свеса.

Какими материалами допускается обшивать карнизы

Для подшивания карнизных свесов можно применять различные варианты. Для любого из них предъявляются требования к надежной защите, возможности теплоизоляции, защитным свойствам от осадков, а также возможности проветривания.

Помимо этих задач используемые варианты не должны терять своих начальные свойства длительное время.

Свесы крыши могут подшиваться следующими материалами:

Профнастил. Это, по сути сталь, обладающая защитным полимерным покрытием, которым обеспечивается защита металла. К тому же оно позволяет подобрать необходимый цвет.

Стальная основа создает требуемую устойчивость к механическим и температурным влияниям.

Вентиляция происходит используя зазоры, создаваемые волнами листов. Можно заказать изготовление листов требуемого размера. За счет этого можно понизить траты времени и средств во время подшивки.

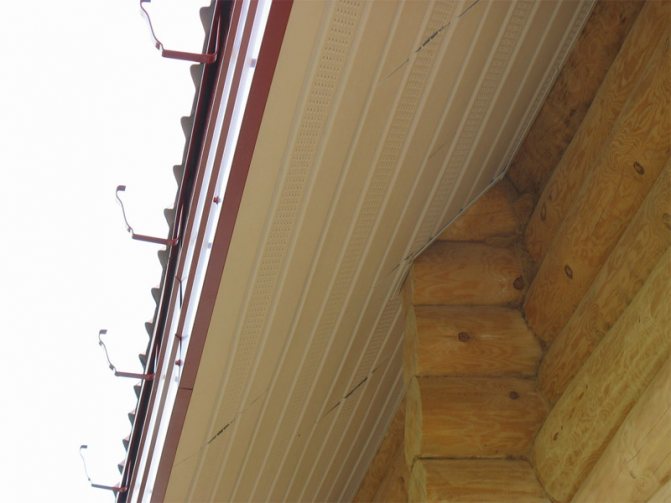

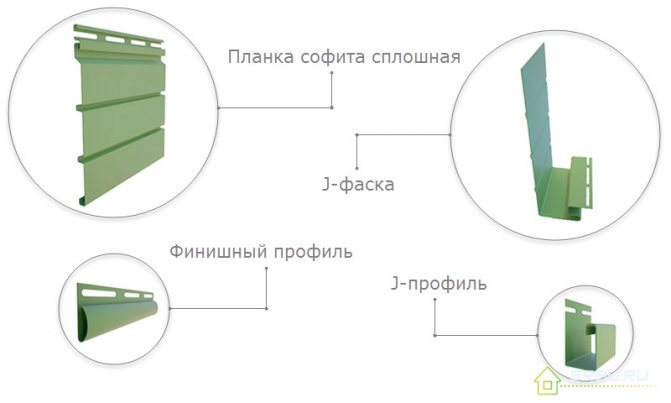

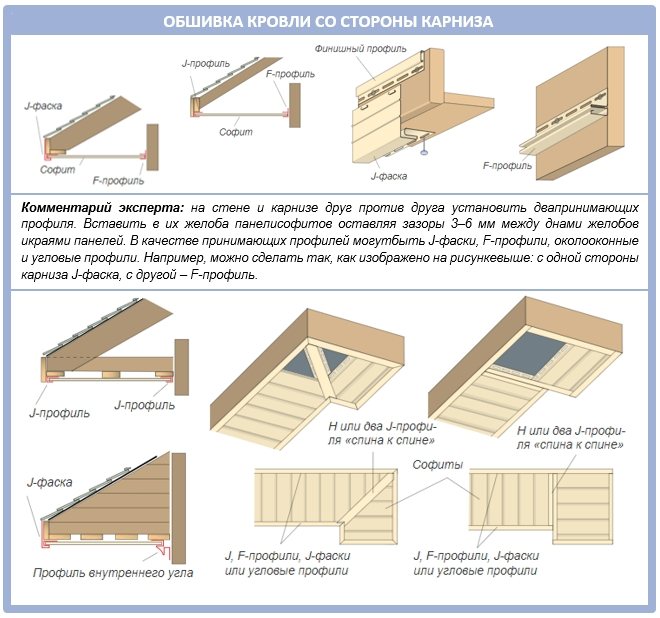

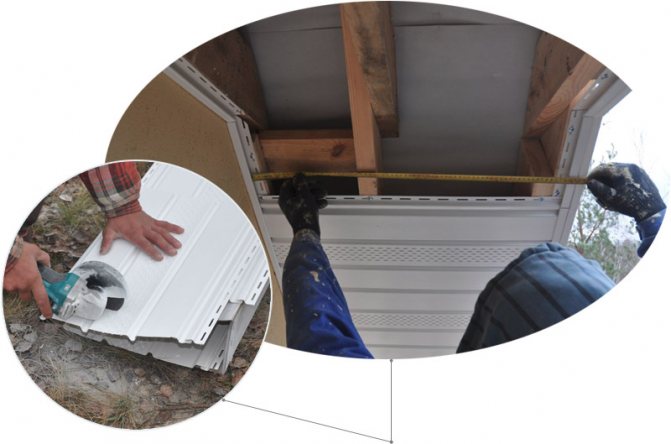

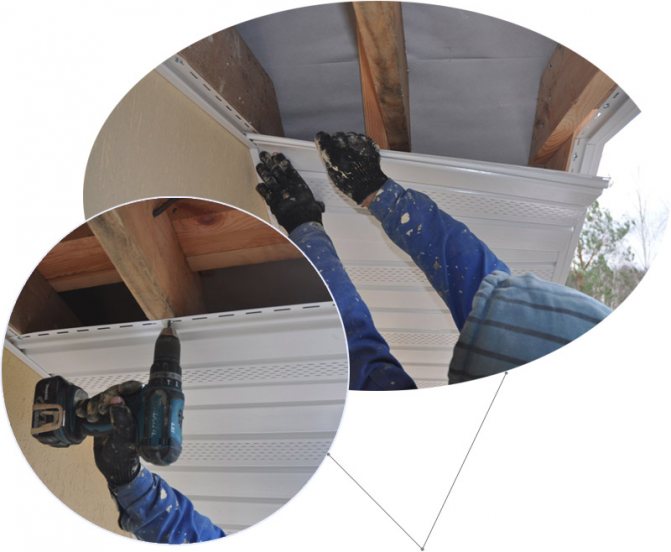

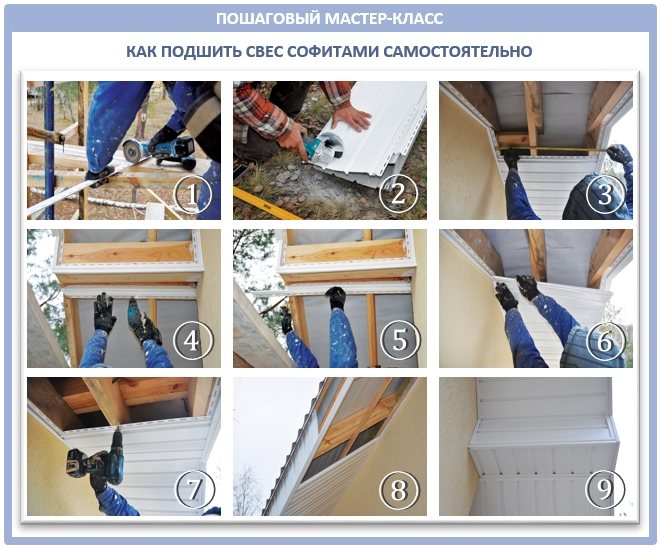

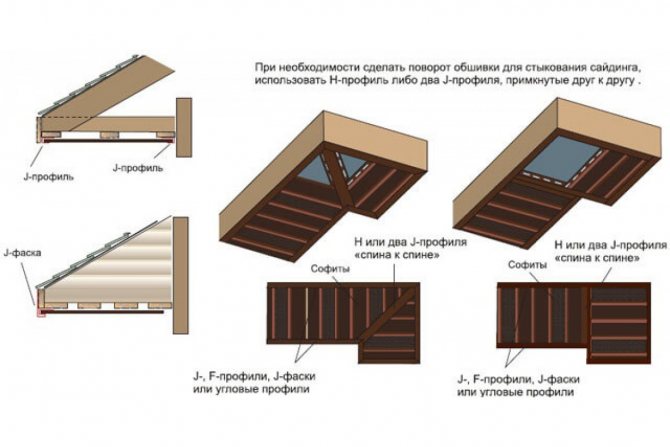

Софиты. Это пластмассовые панели, производимые для обработки карнизов. Очень распространенный вариант. Схож с сайдингом, но обладает большей толщиной. К тому же имеется перфорация, созданная для вентилирования. Дополнительно в состав пластика включаются частицы, защищающие его от воздействия ультрафиолета, что делает его более стойким.

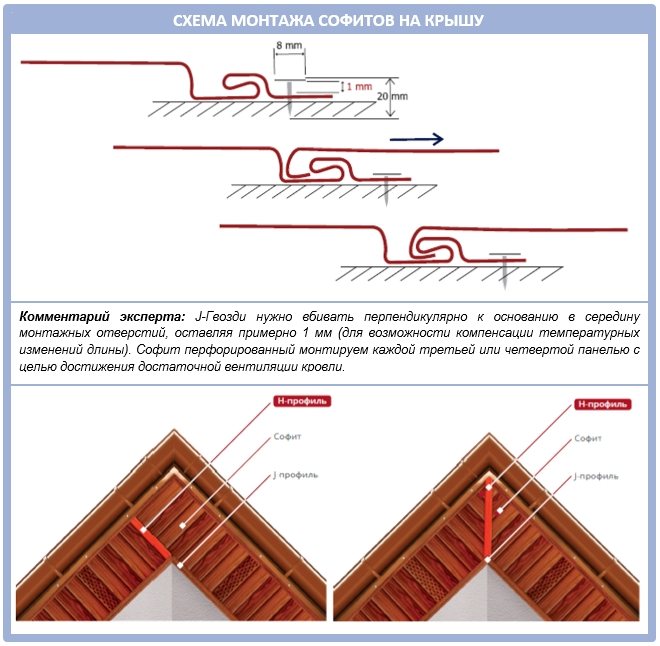

Софиты устанавливаются в перпендикулярной плоскости карниза, а не вдоль, как профнастил.

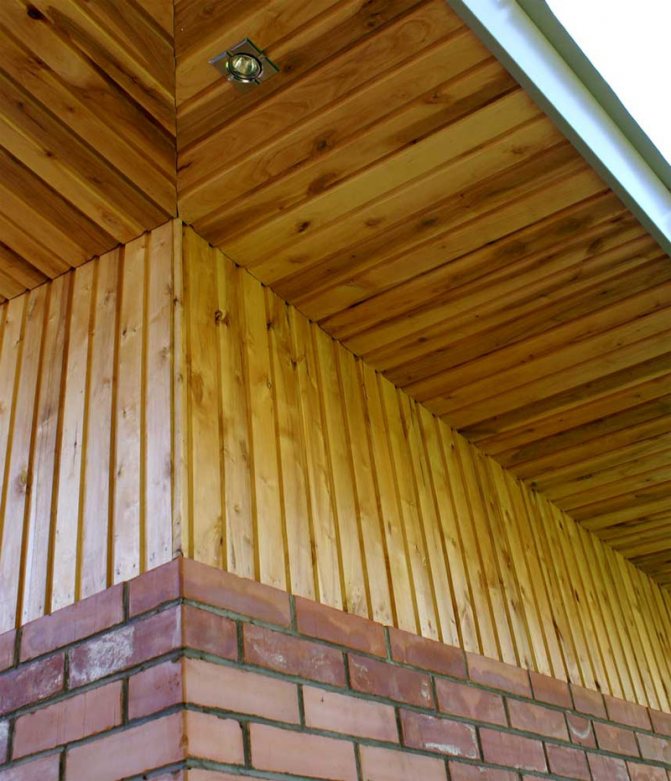

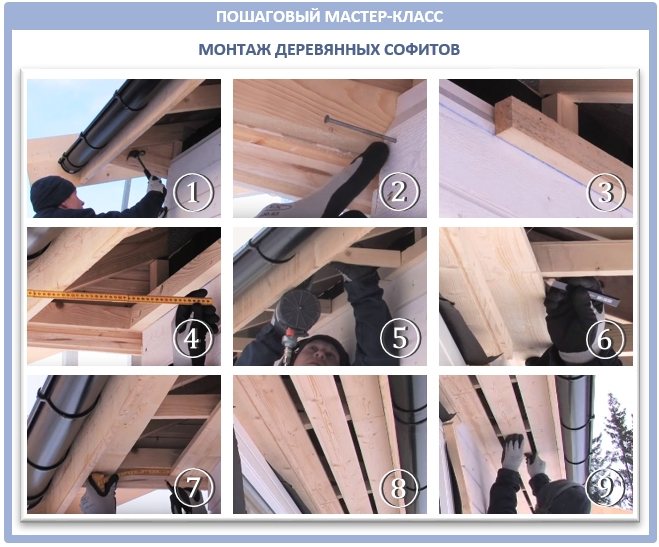

Деревянная вагонка. Так как материал эксплуатируется под воздействием различных погодных явлений, выбирать его следует со всей внимательностью, контролируя качество.

Стоит контролировать также толщину. Ее не следует выбирать слишком тонкой. После этого следует проверять уровень влажности – не должно быть повышенного содержания влаги, но и пересушенная тоже не очень хорошо. Оптимальной является вариант, который хранится на протяжении от 1 месяца на открытом пространстве с влажностью аналогичной окружающему воздуху.

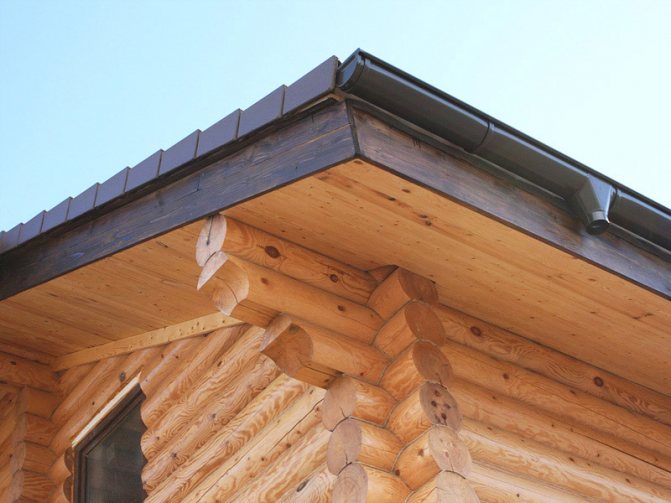

Строганные или обрезные доски. Подбирается толщиной до 2 см. Должна набиваться, с зазором до 1,5 см. Главным достоинством является то, что обеспечивается качественный уровень вентиляции по всей плоскости крыши и внутренних пространств.

ПВХ вагонка. Является самым экономичным материалом. Следует подбирать с влагостойкими свойствами.

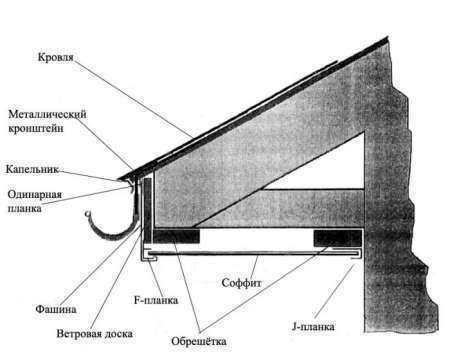

Устройство карниза

Согласно строительным нормам устройство карниза выполняется по периметру дома. Свес кровли – это расстояние от стены постройки до края ската. Эта величина должна быть минимум 500 мм. Существует две разновидности свеса крыши:

• Карнизный свес – это то расстояние, которое образуется между стеной сооружения и краем ската крыши.
• Фронтонный свес – это вынос кровельного покрытия за пределы стен дома во фронтонной части. При этом основа под покрытие формируется либо за счет выноса обрешетки, либо за счет использования удлиненных прогонов.

Обустройство карниза крыши выполняется посредством установки удлиненных стропильных ног, выступающих за пределы стен дома, или за счет крепления кобылок. В последнем случае используются специальные бруски меньшего, чем у стропил сечения, которые крепятся к нижней части стропильной ноги.

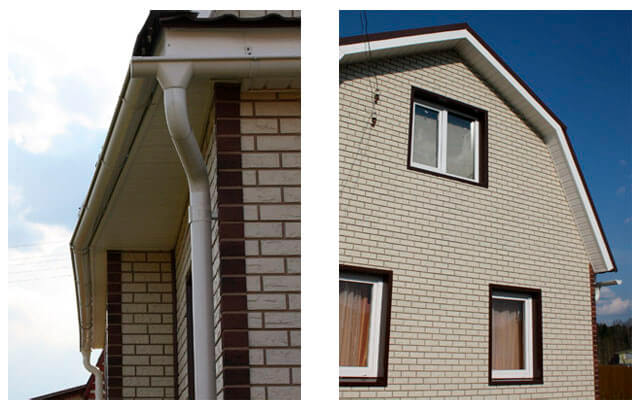

Карнизный и фронтонный свесы и их назначение

В зависимости от формы крыши у дома могут быть реализованы выпуски кровли как в карнизной области (вальмовая и шатровая конструкция), так и со стороны фронтона (щипцовые крыши).

Карнизный свес образован стропильной системой, выступающей относительно стен дома на определенное расстояние. Его значение определяется проектом или может быть задано по желанию застройщика. При наличии дополнительных вертикальных опор карнизный выпуск может выполнять функции навеса над крыльцом или небольшой веранды.

Фронтонный свес выполняется с торцевой (боковой) стороны здания. Его оптимальная ширина 60-70 см, минимальная — 30, максимальная не более 100 см. Несущей для выпуска является кровельная обрешетка, поэтому не рекомендуется делать его слишком широким.

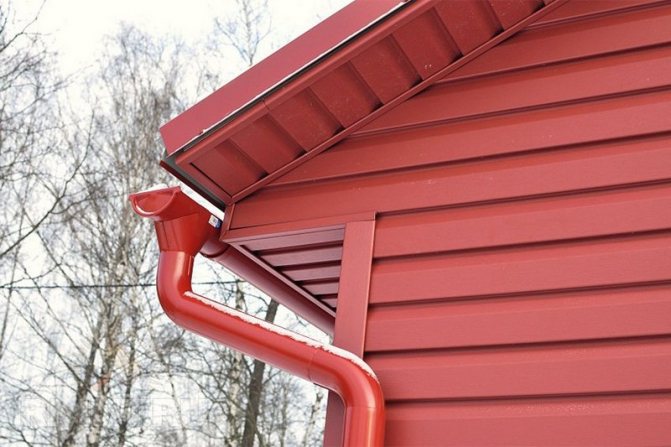

Варианты выноса крыши: слева — карнизный, справа — фронтонный

И в том и другом случае свесы служат не только декоративным финишным элементом отделки дома, но и оберегает стены, цоколь и фундамент здания от чрезмерного намокания. Этот момент особенно важен при использовании в качестве фасадного материала штукатурки, которая более прихотлива к влаге. Поэтому подшивать фронтоны и карнизы под крышей обязательно. В противном случае выступающая часть кровельного «пирога» становится уязвима к дождю и ветру. Открытая деревянная конструкция и теплоизоляция могут прийти в негодность. Сильные порывы ветра в незащищенном месте могут ослабить крепеж кровли или вовсе сорвать материал. Правильная отделка выступающей части крыши не требует дальнейшего обслуживания в течение длительного периода эксплуатации.

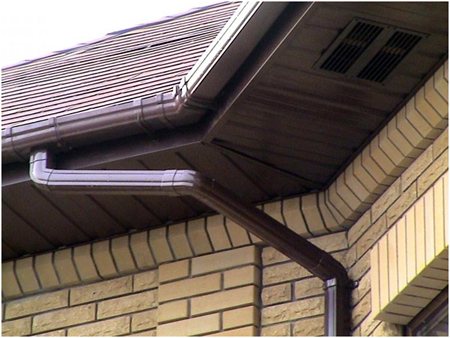

Создание правильной вентиляции кровли через карнизы

Карниз несет в себе несколько важных задач:

• защиту готового карниза от постоянно воздействующих атмосферных осадков;
• помимо данной функции форма должна отлично пропускать через себя воздушные потоки, напитывать подкровельное пространство свежим воздухом. Функция распространяется как для не утепленной кровли, так для жилого мансардного помещения.

Теплый воздух с земли входит в кровельную пароизоляционную мембрану, проникает через карниз и уходит в сторону конька наружу. Чтобы выполнилось данное условие, при возведении стрехи нельзя использовать монтажную пену, герметик. При образовании конденсата пена намокнет, что неприемлемо. Фронтальный свес зашивается полностью без вентиляционных ходов.

Вентиляция каркасного свеса

Чердачное помещение должно быть снабжено вентиляцией для отвода влажного воздуха, который проникает из внутренних помещений дома. Для этого у конька оставляется зазор для вывода воздуха, а в системе свеса карниза должны оставляться отверстия для проникновения свежего воздуха. То есть, общий воздушный поток должен двигаться снизу вверх.

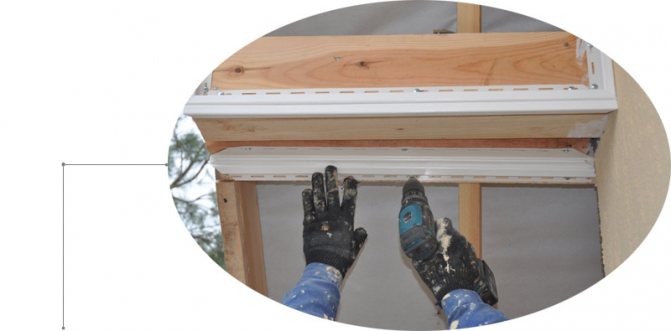

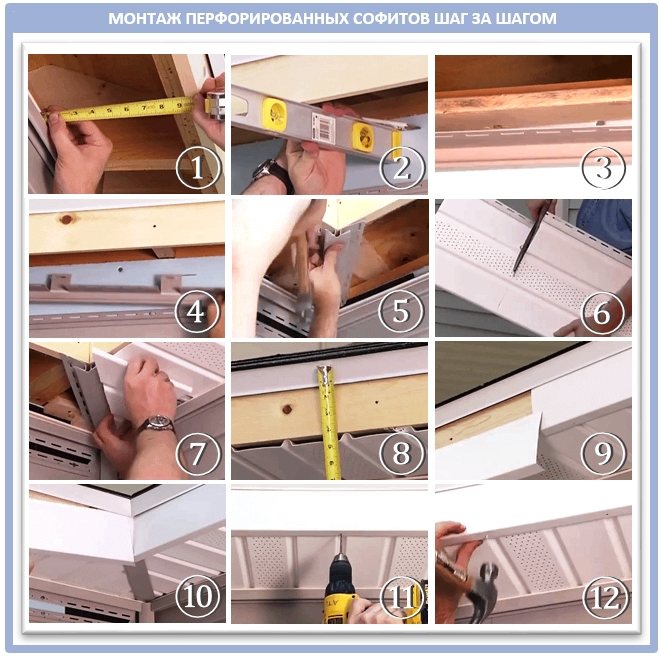

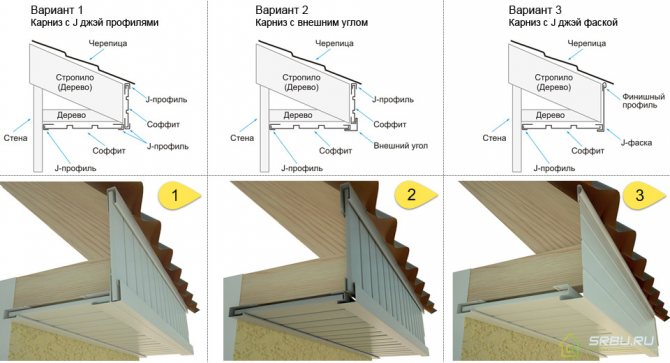

Если для обшивки карниза используются софиты, то это готовые изделия, в которых отверстия уже сделаны в заводских условиях. Для создания вентиляции крыши, свес которой закрыт профнастилом, придется продумать систему поступления воздуха в чердак. Самый простой вариант – сделать в профлистах отверстия дрелью и сверлом. Правда, вид такой отделки будет не самый презентабельный.

Есть другой вариант, в котором используются специальные декоративные решетки. Под них придется в обшивке свеса сделать отверстия, куда они и вставляются.

Вентиляционные решетки в карнизном свесе

Технология монтажа

Крышу со стороны фронтонов обшивают по периметру J-профилем или специальным профилем для внутреннего угла.

Здесь такие же правила монтажа, как и для вертикальных элементов, где верхний крепеж монтируют к верхней кромке отверстия от гвоздя, а все последующие – в их центре.

Монтаж перфорированной виниловой подшивки

Виниловые софиты особенно ценны тем, что подходят для труднодоступных мест. Для их монтажа не нужно специальное оборудование, особые знания и навыки.

Достаточно только изучить инструкцию от производителя и наши мастер-классы:

Итак, первым делом к фронтонному или карнизному свесу по всей его длине монтируют две планки. Далее следуйте инструкции:

• Шаг 1. К первой с нижней стороны прикручивают J-паз.
• Шаг 2. Далее софиты нарезают по длине свеса.
• Шаг 3. В угол вставляют J-профиль и фиксируют его саморезами.
• Шаг 4. Вырежьте край самых близких к профилю софитов и вставьте.
• Шаг 5. Теперь переходим к облицовке ветровой доски.
• Шаг 6. Между собой закрепите такую облицовку в замок.
• Шаг 7. Зафиксируйте все планки саморезами и закройте встык угол.

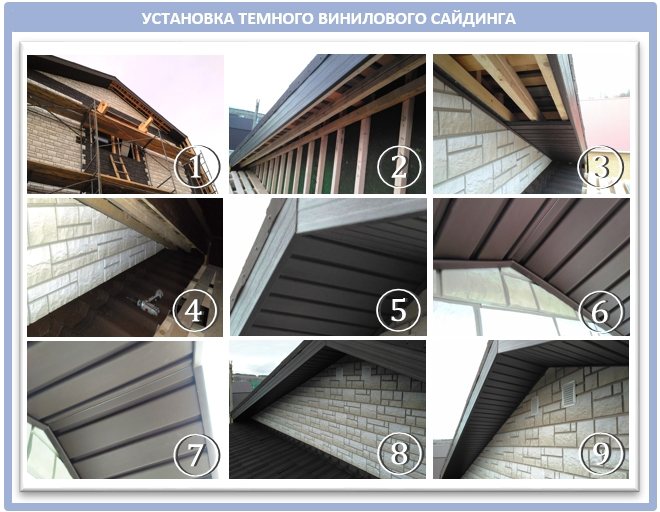

А вот замечательный мастер-класс монтажа виниловых софитов со скрытой перфорацией:

Монтаж сплошной металлической подшивки свеса

Чтобы зафиксировать металлический софит на стене, необходимо первым делом закрепить вдоль стены J-образный профиль.

При помощи строительного уровня сделайте на стене метки, которые будут идти параллельно нижнему краю карниза. На них и прикрепите принимающие профили. Далее отмерьте расстояние между желобами и профилями и отнимите 6 мм, чтобы учесть возможное расширение и сжатие материала. Что именно нужно делать, вам подскажет наша фотоинструкция:

Чтобы завести верхний край J-фаски под финишную планку, в ней необходимо сделать просечку специальных «заусенцев». С этой задачей вы вполне справитесь самостоятельно, особенно если воспользуетесь специальными для этой цели инструментами.

Так, просекатели Freund 360020 и Малко NHP1R легко пробивают щелевидные отверстия 3х15 мм и 4х19 мм. Один край софита нужно вставить в паз, другой – прикрутить ко второй из планок. Установите все на место, и закрепите каждую из панелей по центру отверстия.

Далее прикройте лобовую доску J-фаской. Для металлического софита ширина листов должна строго соответствовать расстоянию между J-фаской и J-профилем, нужно лишь вычесть 6 мм на термическое расширение и, если ширина свеса больше 90 см, тогда сразу с обеих сторон. Установите листы софита между J-фаской и J-профилем.

Вот пример подшивки металлическими софитами сложной формы:

Финишная отделка свеса крыши

Место соединения софита со второй планкой закрывают лобовой планкой. Это необходимо, чтобы придать торцевому краю законченный вид:

Вырежьте планку нужной ширины и отогните край. При помощи специального гиба и кусачек сформируйте финишную планку.

В нашем случае размер лобовой доски заметно для глаз превосходит размер J-фаски, а поэтому следует вести монтаж с выносом на лобовую доску через два J-профиля или внешний угол.

Здесь используется софит светлого оттенка, и это правильно – темные в таком случае не рекомендуются. И, наконец, зафиксируйте финишную планку.

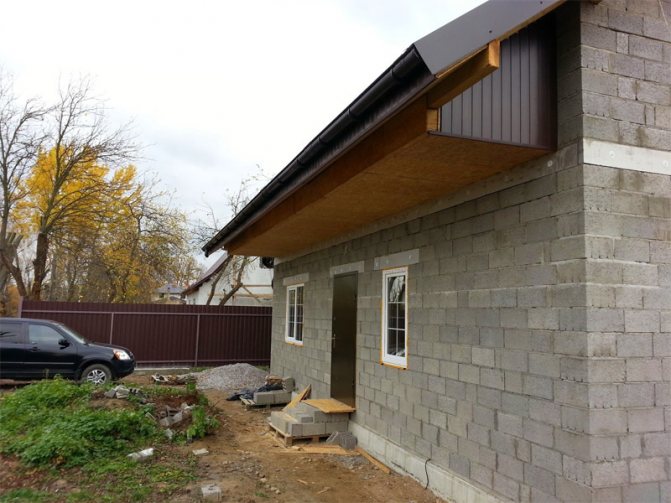

Монтаж деревянной подшивки

Подшивать кровлю можно как параллельно, так и перпендикулярно свесу. Единственное, учитывайте, что при параллельном способе будут заметны все неровности, а вот подшивка короткими брусками от края крыши к стене хорошо скрывает все недостатки.

Если лобовой доски нет как таковой, тогда софит нужно закрепить между двумя J-профилями, размещенными на свесе кровли и на стене:

На практике установка деревянной подшивки выглядит так:

Подобрали для себя подходящий вариант? Рады, что смогли помочь!
