Сложить печь своими руками для новичка может оказаться непосильной задачей в наш век развитой промышленности и высоких технологий. Стоимость строительных работ, особенно, если они требуют каких-то особенных знаний и навыков, высока.
Вполне объяснимо, что многие застройщики стараются обойтись собственными силами. Там, где не хватает собственной квалификации, помогают советы знакомых или специализированные справочные издания.
Минус такого подхода в том, что не все востребованные профессии очень распространены. Часто возникает проблема найти специалиста в конкретной области. Увы, какие-то виды работ уже настолько дефицитны, что перешли в разряд искусства или стремятся к тому.
Поэтому они обрастают каким-то мифами и неточностями, отсеять которые непрофессионалу крайне сложно. Печное дело перестало играть важную роль, поэтому многие нюансы его, совсем недавно понятные каждому жителю, ускользают из поля зрения человека современного — не хватает ежедневной практики.
Общая картина
Печные чертежи можно в избытке найти в интернете или на страницах монографий, посвященных этому делу. Сложность не в этом. Куда труднее бывает выбрать оптимальный проект, максимально подходящий под конкретные условия, требования и ожидания застройщика.
Да и соблюсти тонкости технологии может оказаться для новичка непосильной задачей — как и во многих традиционных ремеслах, в печном деле большую роль играет опыт. Слишком многое в технологической цепочке завязано на каких-то тактильных ощущениях, интуиции. Этим нюансам почти невозможно научить дистанционно — слишком многое передается только при личном контакте мастера и ученика.
К счастью, теперь на печи ложится уже не такая нагрузка, как раньше, когда они были основным способом обогрева жилища в холодное время года. Теперь эти конструкции играют роль забавы или дополнительного, резервного обогревателя. Следовательно, былая тщательность монтажа их уже не так востребована.
Печь, не так часто эксплуатирующаяся и не с такой интенсивностью, не требует тщательного соблюдения технологических тонкостей при кладке. Хотя, конечно, стремиться к этому все же следует.
В городах теперь печи не ставят — инженеры давно придумали более совершенные и дешевые способы согреть жилище. Но за чертой городской застройки, на даче простая по конструкции и неприхотливая в обслуживании печь еще может оказаться востребованной.
Читайте также:
Выбор конструкции
Прежде чем окончательно остановиться на какой-то конструкции, нужно четко локализовать круг задач, стоящих перед будущей печной системой. Что ожидают от нее, как часто планируют эксплуатировать и с какой целью. А уж после и делать выбор.
Традиционно все печи делятся на два основных класса по функциональному признаку. Конструкция может быть:
- отопительной;
- отопительно-варочной.
Разница понятна уже из названия каждого класса. Отопительные печи узко специализированы и могут только греть. Правда, все в их конструкции подчинено тому, что задачу свою они выполняют максимально эффективно.
Отопительно-варочная конструкция уже относится к универсальным. На ней еще можно готовить пищу. Неважно, что конкретно добавлено к возможности греть жилище: духовка, хлебная камера, плита, коптильня. Важно то, что печь стала двойного назначения.
В дачном секторе наиболее популярны отопительно-варочные, поскольку это просто и практично — как правило, это единственная печь в доме, а поэтому универсальность ей никак не помешает.
Также возросшая популярность загородных участков если не создала, то реанимировала редкий до наших дней класс печек, предназначенных только для приготовления пищи. Их теперь объединяют под очень размытым и широко трактуемым названием «барбекю».
Хотя правильнее было бы определить их в группу печных комплексов, поскольку они могут включать в себя не только примитивный мангал, но и дополнительный набор служб, ограниченных только желаниями и возможностями владельца. И к какому-то единому печному организму их причислить нельзя — это действительно комплекс, созданный из своеобразного набора печных модулей.
Соответственно, дачная печь с равным успехом может стоять на улице (садовая печь-гриль) или проектироваться исключительно для дома, поэтому универсальной пошаговой инструкции попросту не существует — домашняя и уличная разновидности печей только отчасти родственники, а конструктивно это совершенно разные виды. Потому технология кладки их немного различается — одной из них требуется повышенная влагостойкость, для чего в кладочный раствор добавляют цемент, который немного снижает огнестойкость массива.
Схемы кирпичных мини-печей
Маленькие печи занимают небольшую площадь, размеры их оснований колеблются от 50 до 70 сантиметров в ширину и до 65—100 см в длину. Высота отопительного сооружения составляет от 1,5 до 2,3 метров. В печь встраивается варочный настил, духовой шкаф, водогрейный бак. Печниками также разработаны приборы, предназначенные только для отопления дома.
Небольшая отопительная конструкция
Это самое простое отопительное сооружение. Разберем модель следующих размеров:
- ширина основания — 51 см;
- длина основания (глубина) — 89 см;
- высота — 238 см.
Мини-печку устанавливают в середине кухни или у стены. Оптимальная площадь обогрева — 20—35 метров. Вокруг печи возводят межкомнатные перегородки, что позволяет нагревать и кухню, и смежное помещение.
Внутри устройства находятся:
- топочная камера;
- поддувало;
- дымовые каналы, ведущие в дымоход.
Топочная дверца мини-печки (чугунная или стеклянная) выбирается в зависимости от эстетических предпочтений хозяев дома. Дверца из жаростойкого стекла, через которую видно, как горят дрова, придает конструкции сходство с камином. В средней и верхней части печи устанавливают две дымовые задвижки. Для прочистки каналов есть одна дверца. Для возведения этой модели прибора потребуются:
- 260 штук кирпича керамического;
- 130 штук шамотного кирпича;
- колосник (40х23 см);
- топочная (30х20 см) и поддувальная (20х14 см) дверки;
- 2 дверцы для прочистных отверстий (20х40 см);
- металлический предтопочный лист (50х70 см);
- два листа рубероида размером 60х100 мм;
- песок и глина (или готовая глиняно-песчаная смесь для кладки), глиняно-шамотная смесь.
Справка. Кладочный раствор увеличивает объем прибора на толщину швов.
Основание и верхняя часть мини-печи выкладывается керамическим кирпичом на глиняно-песчаном растворе. Топку кладут из шамотного кирпича на глиняно-шамотную смесь.
На длинной стороне основания умещается три с половиной кирпича, на короткой — 2 стандартных кирпича длиной 25 см. В высоту кладка состоит из 35 рядов.
Маленькая отопительно-варочная печка
Это модель мини-печи для отопления и приготовления еды — удобное и очень компактное сооружение. Оптимальная площадь обогреваемого помещения при минусовых температурах — 20—25 квадратных метров.
Устройство имеет следующие размеры:
- длина основания (глубина) — 64 см;
- ширина основания — 51 см;
- высота — 215 см.
Конструкцию возводят на кухне. В прибор входят:
- поддувало;
- топочная камера;
- дымовые каналы, ведущие в дымоход;
- варочный настил;
- ниша для духового шкафа.
Варочный настил из чугуна имеет отверстие, закрывающееся диском и кругом. В продаже есть и сплошные настилы. В нише для духовой камеры располагают металлическую духовку или водогрейный бачок с краном. Если нишу оставляют свободной, она служит для просушки вещей. Для возведения печки понадобится:
- 222 штуки керамического кирпича;
- колосник (40х25 см);
- дверца для топки (20х20 см);
- дверца для поддувала (14х14 см);
- варочный настил (35х38 см);
- металлический духовой шкаф или водогрейный бачок;
- железный предтопочный лист (50х70 см);
- две дверцы для прочистных отверстий (20х14 см);
- две задвижки;
- кусок плоского шифера;
- уголок стальной;
- глина, песок или готовая глиняно-песчаная смесь для кладки.
О печах домашних
Просто так печки в дом не ставят. Это инструмент. И основное требование к нему такое: восполнять теплопотери дома. Соответственно, печь по размерам должна соответствовать обогреваемому ею жилому объему.
В теории, понадеявшись, что дача станет эксплуатироваться только в теплое время года и совсем чуть-чуть в межсезонье (конец весны-начало осени), можно немного урезать требуемый показатель и сложить печь меньше, чем требовалось бы по теоретическим выкладкам. Вот только практика показывает, что в 99 % таких случаев возникает соблазн хоть раз в году посетить домик в глухозимье. В результате попытки прогрева слишком большой площади маленькая печь трескается — ее мощности изначально недостаточно.
И почти всегда небольшую печную конструкцию эксплуатируют с постоянной перегрузкой — часто такое форсирование происходит непроизвольно, неосознанно. Просто стараются создать хоть на время комфортные условия для проживания. Так что результат вполне закономерный: кладка трескается и довольно быстро разрушается.
Дело тут не в порочности выбранной конструкции или нарушениях в технологии возведения. Причина в несоответствии габаритов печи задачам, поставленных перед нею.
В деревнях и сегодня можно встретить много разных печей, в том числе и устаревших, архаичных конструкций. И важно понять, что не всегда возраст схемы говорит о ее качестве. К сожалению, многие старинные печные фантазии не подходят по ряду параметров для повторения в современных реалиях.
Статья о том, как правильно вписать печь в стиль дома.
Например, некогда популярная голландка была когда-то (в XVII веке) действительно революционной придумкой. Вот только с той поры прошло много времени, и схема эта сегодня очень неудобна, с точки зрения безопасности и удобства эксплуатации. Большая протяженность и общее количество последовательных дымооборотов приводят к интенсивному выпадению сажи и появлению трещин в массиве печи — слишком большая разница (градиент) нагрева различных участков тела конструкции.
Традиционная русская печка также не всегда отвечает условиям дачного дома — прежде всего, тем, что занимает слишком много места. Кроме того, тело такой конструкции, даже если речь идет об улучшенной, слишком массивное. Как следствие — большая тепловая инерция.
То есть печку придется долго топить для прогрева. Хотя и остывать она станет долго. Но это может оказаться приятным и нужным при постоянном проживании, а вот при нерегулярных приездах будет только мешать и раздражать.
Вероятно, оптимальным выбором дачника станет так называемая шведка — простая универсальная кирпичная печь с варочной плитой на одну-две конфорки, ограниченной варочной камерой и с духовкой, работающей от одного с плитой топливника. Конструктивно шведка представляет собой чуть доработанный типовой кухонный очаг с отопительным щитком.
От базовой идеи шведку отличает варочная камера — ниша над плитой. Соответственно, образуется некий объем выше варочной камеры (так называют нишу, в которую заключена плита), который тоже можно как-то использовать. Иногда печники располагают там сушилку, но практичнее включить этот массив в активный блок, участвующий в теплоотдаче.
Именно о такой схеме и пойдет речь чуть ниже. Тем более, что порядовка не так уж сложна и вполне доступна пониманию новичка.
Установка дверок печи. Советы
Перед установкой дверки ее следует проверить на качество прилегания и свободность вращения на шарнирах.
Делаем установку дверок
- При наличии перекосов или отсутствия плавности вращения такие дефекты следует устранять, а если такой возможности нет, то заменить на новые. Следует также определить, есть ли в наличии отверстия для крепления.
- Для крепления используется мягкая (вязальная) проволока диаметром 2,5-3 мм и длиной около 50 см. Проволока заводится в отверстие и скручивается.
- Установить дверку после выполнения кладки невозможно, поэтому она устанавливается в процессе кладки. Чтобы дверка хорошо держалась, проволока должна сидеть в швах, между рядами кирпичей. Поскольку кладка ложится снизу-вверх, то и крепление дверки происходит в таком же порядке. Сначала замуровываются нижние концы проволоки, а затем верхние.
- После закладки нижних крепежных концов дверку необходимо выставить строго по вертикали и горизонтали с последующей фиксацией. После того, как дверка выставлена, можно продолжать дальнейшие работы.
- Такую технику установки можно использовать для крепления дверок топочной камеры, дверки поддувала и других металлических предметов, таких, как задвижки, сажотруски и др.
- Очень важный этап – это установка плиты. Она устанавливается на раствор из глины. Консистенция раствора должна быть такова, чтобы лишний раствор свободно выходил из-под плиты, в результате давления ее собственного веса. Его количество должно быть таким, чтобы он заполнил все свободное пространство. Нельзя допустить, чтобы его было мало. В дальнейшем под действием высокой температуры глина спечется и надежно будет удерживать плиту на поверхности.
Делаем установку плиты
- После окончания работ нужно дать возможность печке полностью высохнуть. Это не менее, чем 14 дней, после чего печь можно топить.
- Чтобы печь стала привлекательной, ее можно обложить кафельной плиткой. Вот здесь и может пригодиться качество кладки, особенно, если она выполнялась своими руками. На очень ровную поверхность легко будет положить плитку, тем более, что к ее укладке также предъявляются высокие требования из-за наличия высокой температуры.
Кирпичные отопительные печи: чертежи подбираем в зависимости от выбранной конструкции. Кладку рабочей части лучше всего делать на глиняный раствор. Инструкция у вас есть и, по фото выбрав нужную модель, можно приступать к работе.
Уличная печь — одичавшая домашняя
Садовая печь только условно имеет статус уличной. На деле открытая установка печи из кирпича ведет к ее быстрому выходу из строя — любая влага в кладке (даже капиллярная), замерзшая зимой, приведет к разрывам. Поэтому барбекю ставят в беседках или под отдельным навесом, чтобы оградить от осадков.
В основе любого садового печного комплекса всегда кухонная печка в той или иной вариации. Это может быть слепое повторение (за исключением кладочного раствора — в него добавлен цемент) типового кухонного очага, но чаще (для простоты исполнения и экономии материалов) необходимость прогрева помещения попросту игнорируют и из конструкции удаляют все элементы, несущие только теплоаккумулирующую нагрузку. В сухом остатке только чистый функционал: какой-то кухонный элемент для термообработки продуктов и дымовая печь (хотя и ей иногда жертвуют, хотя крайне редко).
Универсальности отдельного элемента печного комплекса, как правило, избегают. Только если это сулит выгоду компоновочного плана — на меньшей площади больше служб. Если требуется добавить функционала, то стандартно пристраивают новый блок с такой службой. Единственным исключением, вероятно, можно считать русскую печь, включенную в состав такого комплекса. Но она сама по себе уже универсальна изначально.
Еще момент. Как бы ни планировалось заранее, но в жизни решение приготовить то или иное блюдо на печном комплексе почти всегда спонтанно. Поэтому стоит подумать о том, чтобы пуск печи занимал минимум времени и не требовал каких-то предварительных сложных манипуляций. Это камень в огород тех компоновщиков, кто старается совместить в русской печи все достижения кулинарной мысли.
Очень удобной в теории и крайне неуклюжей в жизни является кем-то придуманная вариация, согласно рекомендациям которой в заниженный шесток вмуровывается чугунная плита с конфорками, а на все это взгромождается сварной ящик мангала. И, прежде чем задействовать плиту или горнило печи, приходится тягать туда-сюда совершенно не легкий железный мангал и каждый раз искать ему место. Куда проще, когда для таких задач существует отдельный, специализированный модуль.
Способы и порядок кладки
Делаем кладку
Кладку печей можно выполнять различными способами. Это может быть кладка с пустыми швами или кладка в подрезку.
Внимание: Отличаются эти способы кардинально. При кладке в подрезку швы заполняются полностью, и такая печь не оштукатуривается
Толщина стен печи может быть выполнена в кирпич или в полкирпича.
Для кладки печей следует применять только красный полнотелый кирпич. При этом нельзя использовать кирпич, бывший в употреблении, щелевой кирпич или другие строительные материалы, не предназначенные для этого.
Технология кладки состоит из нескольких этапов:
Накрываем фундамент слоем гидроизоляции. Это может быть простой рубероид. Делаем цокольную часть. Ее высота определяется индивидуально. Только не стоит делать ее слишком высокой. Делается сплошной кладкой без пустот.
Выкладываем цоколь печи
- Первый ряд может быть выложен кирпичами, без применения раствора. После этого кирпичи выравниваются и определяется местоположение передней стенки и месторасположение всех дверок. После этого продолжают кладку, но с использованием раствора. Как правило, для кладки печей используется раствор обычной глины.
- Затем можно установить вертикальные маяки с помощью отвесов и веревок или лески.
- Такие элементы печи, как поддувало, зольник или топочная камера, располагаются в зависимости от конструкции печи. Как правило, поддувало располагается после третьего ряда кладки, а через один ряд после него – зольник.
- Потом выкладывается топка. Крепление двери топки и поддувала осуществляется с помощью мягкой проволоки.
- Следующим по очереди идет печной свод, который формируется после второго ряда кирпичей, выложенных над топкой.
Топочную камеру делаем только из огнеупорного кирпича
Топочная камера выкладывается огнеупорным кирпичом. Для повышения КПД печи она должна быть укомплектована различными задвижками, регулирующими поток нагретых газов.
Технологический порядок кладки
Порядок выкладывания печи следующий:
- Без раствора выкладывается первый ряд и выравнивается с использованием строительного уровня.
- Выкладываются кирпичи на углах с помощью раствора и строго горизонтально. После этого заполняется пространство кирпичами, с использованием раствора. Это будет первый ряд.
- После выкладки первого ряда проверяется ровность сторон печи с помощью рулетки. Если есть разбежность, то их исправляют с помощью киянки, подбивая тот или иной угловой кирпич.
- После этого можно приступать к выкладке второго ряда. Выкладку начинают с углов и продолжают кладку по всему периметру. После того, как периметр будет заложен, закладывается середина второго ряда.
- Затем на углах, между первым и вторым рядом, забиваются гвозди, длиной 80 мм и с использованием отвеса проектируют угол на потолок.
В месте проекции угла забивается гвоздь и натягивается веревка снизу до потолка. Такую операцию проделывают со всеми углами.
- Натянутые шнуры будут служить ориентиром для дальнейших работ. Последующие ряды, относительно вертикали, будут контролироваться натянутыми шнурами, определяющими контур будущей печи.
- Все последующие ряды выкладывают аналогичным образом, контролируя горизонтальность с помощью строительного уровня. Во время кладки нужно следить, чтобы не было лишнего раствора, а стенки дымохода через каждые 4-5 рядов следует протирать мокрой тряпкой. При этом нужно следить, чтобы раствор в этих местах полностью заполнял швы.
- Швы кирпичной кладки для печи делаются как можно тоньше, а заполнение швов 100%-ое. Кладка с толстыми швами менее прочная, так как возможно их частичное выпадение.
- Кладка печи выполняется с перевязкой кирпичей, иначе она не будет держаться. Смысл перевязки заключается в том, чтобы вертикальный шов последующего ряда находился где-то на середине кирпича предыдущего ряда. Не всегда это выходит и вертикальный шов «гуляет» с центра кирпича то влево, то вправо. За этим следует постоянно следить и корректировать кладку с таким расчетом, чтобы центр вертикального ряда не выходил за пределы ¼ части кирпича.
- Резаный кирпич ложится наружу дымоходного канала, так как резанная поверхность считается более слабой и может разрушиться под действием температуры.
Использование шамотного кирпича
Шамотный кирпич имеет отличную устойчивость к высоким температурам и поэтому его используют для формирования топочной камеры.
- Из-за различных коэффициентов температурного расширения кирпичи топочной камеры не перевязываются с кирпичом печным. Между ними должен быть промежуток около 5 мм.
- При выкладке топки из шамотного кирпича можно выложить полностью ряд или после выкладки произвести футеровку топки шамотным кирпичом.
Материалы и другие общие моменты
Сначала поговорим о печах, как о типовом явлении, без частностей. Что нужно соблюдать, независимо от особенностей компоновки, размера и расположения:
- фундамент. Лучше, когда у печки в доме он свой, независимый от основания дома. Но заложенный на такую же глубину, что и фундамент стен. Хотя вариант с общим ростверком и накрывающей плитой тоже вполне приемлем. Для барбекю же лучше, если беседка и печь базируются на общей плите. Обязательна гидроизоляция в два слоя. Первый на уровне почвы, второй — на уровне чистового пола или чуть ниже;
- раствор из красной глины и карьерного песка. Нормальной жирности — соотношение подбирается опытным путем. Для кладки шамотных кирпичей используют мертель — это готовая смесь из шамота (молотых черепков обожженной керамики) и огнеупорной глины. В раствор для кладки барбекю стоит добавить цемент — примерно один мастерок на ведро кладочного раствора;
- кирпич. Применяют полнотелый, красный, керамический, влажной пластической формовки. Марка не ниже, чем М150. Класс морозостойкости лучше повыше — никак не менее 50. В ответственных местах (топливник и первый дымооборот) керамический кирпич лучше заменить на шамотный. Любая печная кладка ведется исключительно на вымоченном красном кирпиче. Шамотный только споласкивают от пыли;
- допустимая толщина кладочного шва 1–5 мм для керамического красного и 1–3 мм для шамотного огнеупора. Шамотный и керамический кирпич не должны перевязываться в массиве;
- импортное чугунное литье с мелким зерном можно ставить на место сразу. Отечественное литье с крупным зерном (означает, что литье шло в земляную форму, а не металлический кокиль) лучше (не обязательно) перед установкой отжечь для ликвидации внутренних напряжений — нагреть до 250 примерно градусов и оставить остывать без форсирования процесса;
- сразу после кладки эксплуатация печи недопустима — конструкцию требуется полностью высушить. Лучше, если это произойдет естественным способом. Другое дело, что не всегда имеется такая роскошь — возможность подождать месяца полтора или два до полного освобождения массива от влаги есть не у всех. Так что чаще используют искусственную сушку, для чего ежедневно протапливают печь малыми порциями абсолютно сухого топлива — буквально пучком щепок. Дрова располагают шалашиком в топливнике — это даст высокое, но не жаркое пламя.
Инструменты и оборудование
Перечень необходимых инструментов:
- Пара ведер из ластика или металла объемом 8-10 л.
- Болгарка с алмазным отрезным диском.
- Строительная кельма или мастерок.
- Уровень.
- Киянка из пластика или резины.
- Рулетка.
- Кирка, печной молоток.
- Расшивочные приспособления для оформления швов кладки.
- Правило длиной от 1 метра.
- Угольник из металла или дерева.
- Строительный отвес.
- Широкая посудина из пластика или металла объемом от 40 л.
- Дрель или перфоратор достаточной мощности.
- Миксерная насадка для приготовления раствора.
- Совковая лопата;
- Крупное металлическое сито для просеивания песка.
Шведская печь
Шведок существует очень много. У каждого печника имеется в арсенале хоть одна вариация такой печки. Различия большинства из них заключаются в мелких несущественных деталях, но каждый автор склонен приписывать именно своему видению вопроса массу оригинальности и новаторства.
На самом деле, все не так. Все почти что однотипно. Поэтому споры о том, что так расположить дымоходы будет правильно, а любое вмешательство в их взаимное расположение сродни надругательству над святынями, неверно в корне. Шведка — это печь, допускающая вольный подход к компоновке без потери эффективности.
На первых рядах шведки выводят зольник, канал под духовкой и ход, соединяющий опускной и подъемный каналы. Ставят дверцы чисток и одну поддувальную.
Углы кирпича, выступающие во внутренние каналы, лучше скосить, чтобы сопротивление газам получалось минимальное и меньше создавалось завихрений.
Духовку ставят на один ряд ниже пода топки. Шкаф духовки делают самостоятельно — нужного размера промышленность не выпускает.
Топку обязательно футеруют кладкой на ребро или продольными половинками кирпича. Это поможет выровнять нагрев массива.
Перегородка между топкой и духовкой на ряд ниже плиты — через это хайло газы из топки уходят под плитой над духовкой, а потом огибают ее, и уже под духовым шкафом их направляют в вертикальную систему дымооборотов.
При кладке боковых стенок камеры над плитой следят за тем, чтобы они не зажимали плиту варочного настила — в противном случае, расширяющийся металл или лопнет, или порвет кирпичную кладку.
Нишу над плитой перекрывают при помощи стальных уголков. Стоит сказать, что иногда в ней ставят дверцы. Очень удобно, поскольку это не только позволяет изолировать камеру от пространства кухни, но и создает некоторое подобие духового шкафа, только большого. Хотя такой шаг и возможен, он все же не обязателен.
Газы в камере над плитой заставляют перед выходом в трубу пройти через рассекатели, работающие и как стойки, поддерживающие перекрытие. Заодно они увеличивают теплоаккумулирующую способность печи.
Печь перекрывают тремя рядами кладки — это стандартная безопасная толщина перекрытия бытовых печей.
Печь можно немного подстраивать под параметры помещения, в котором она установлена. Просто добавляют или убирают однотипные ряды выше или ниже плиты.
В подтверждение тезиса о существовании большого количества шведок демонстрируем видео, где схема в основе примерно такая же, но воплощена чуть иначе.
Отопительно-варочная печь «Шведка»
Место для печи в доме
От места установки печи будет зависеть ее эффективная работа. Лучшим расположением будет пересечение всех стен в доме. При не большей площади, можно будет эффективно обогреть все пространство. Чем ближе будет находиться печь к выходу, тем лучше. Нагреты воздух будет препятствовать попаданью холодного воздуха с наружи. К тому же, в таком случае будет проще доставлять топливо для топки.
Пример:
Факторы, которые нужно учитывать:
- Конструкция должна быть установлена так, чтобы можно было добраться до всех боковых частей. Это нужно, для правильной эксплуатации и возможности полноценной чистки.
- Печь не должна быть часть общего фундамента дома, так как ее фундамент будет испытывать совершенно другие типа нагрузок.
- Расположение должно быть таким, чтобы труба дымохода не упиралась в балки перекрытия. Это нужно рассчитать при строительстве дома или же при укладке фундамента к печи.
- Перед дверцей топочной части должен находится напольный настил, выдерживающий возгорания. (лист металла или керамическая плитка), для предотвращения случайных возгораний.

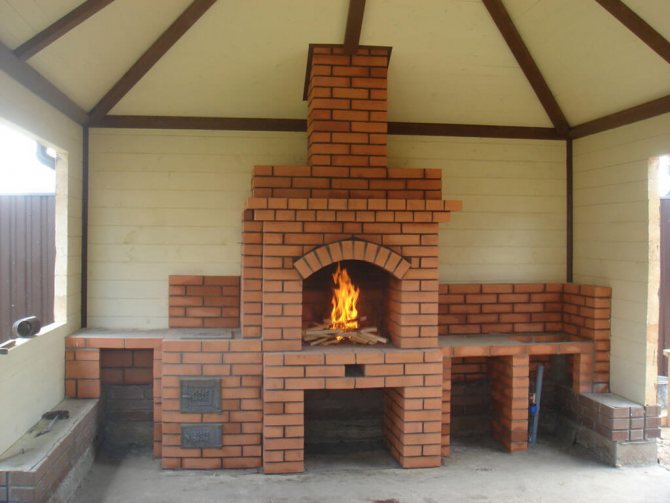

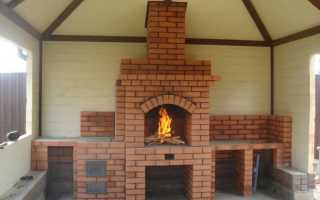

Простая садовая печь-барбекю
А эту конструкцию имеет смысл рассмотреть подробно, пошагово, с пояснением основных моментов схемы.
Материалы:
- уголок 32: 1,7м на фаянс — 1 шт., 1 м на перекрытие барбекю — 4 шт., 1,25 м на перекрытие столешницы — 4 шт.;
- кирпич печной — 1300 шт.;
- полудверца поддувальная 130х140 мм — 1 шт.;
- дверца топочная 240х280 мм — 1 шт.;
- чугунная плита под казан одноконфорочная 705х530 мм или 600х600 мм — 1 шт.
Дополнительно:
- асбестовый или базальтовый шнур (можно каолиновую вату) для крепления топочной дверцы;
- вязальная проволока;
- глина;
- цемент;
- песок;
- листовой асбест (один лист) или каолиновая вата — для установки плиты под казан;
- металлический мангал.
Среди владельцев дачных участков последнее время стали популярными садовые барбекю. Большинство людей довольствуется покупными металлическими вариациями этих уличных печей. Так проще, не требуется сооружение какого-то специального навеса для защиты конструкции от непогоды, да и места меньше требуется выделять на участке.
Между тем, многим больше нравится что-то более стационарное и монументальное. Речь пойдет о кирпичной печи-барбекю.
Само понятие «барбекю» полисемантично. Это и блюдо, приготовленное на углях (привычный нам шашлык тоже, по сути, разновидность этого блюда), и сам кулинарный процесс, и печь, специально адаптированная к конкретному способу кулинарной обработки.
Чаще всего так называют уличный печной комплекс в саду, оснащенный мангалом, что не мешает ставить его и на больших кухнях в коттеджах (или на веранде). Тем более, что от печи по сегодняшним стандартам не всегда требуется функция отопления — уличная барбекю, как инструмент, весьма утилитарна и больше «заточена» именно под готовку пищи.
Это не мешает оснащать конструкцию всякими дополнительными опциями. К мангалу могут прилагаться русские печи или «помпейские» для пиццы, плиты с духовками или коптильни — все, вплоть до умывальников и посудных шкафов. Это зависит от достатка, разгула фантазии и наличия свободной площади.
Самым часто встречающимся набором можно считать мангал, разделочный столик и плиту под казан. Эту конфигурацию и рассмотрим в варианте, наиболее простом для самостоятельного исполнения. Добавим только дровник — нишу для дров под мангалом.
Расположение печи и фундамент
Вся система имеет вес свыше пяти тонн, поэтому важно понимать, что основание потребуется соответствующее. Конечно, эта массивность в некоторой мере компенсируется большой опорной поверхностью. И все равно фундамент должен быть прочным.
Важно защитить кладку от дождя и прочих неприятностей, особенно от намокания по осени и промерзания зимой. Так что, как ни крути, но в нашем климате барбекю лучше прятать в беседку. Степень закрытости последней остается на усмотрение владельца. Главное, чтобы имелась крыша.
В таком ограничении на расположение есть и свои плюсы — в качестве фундамента можно использовать общую с беседкой плиту. Главное — при ее заливке на месте будущей печи предусмотреть усиленное армирование, по сравнению с остальным полом беседки.
Если бетонного пола у беседки, как такового, нет, то можно отлить отдельную площадку на песчаной подушке или использовать вариант с винтовыми сваями. Важно помнить пожелание: или печь с беседкой не играют, или делают это вместе, синхронно. Словом, как это и случается на плитном фундаменте.
Состав и подготовка раствора
Печи принято класть на глиняном растворе с отощителем из песка (для красной глины) или шамота (молотого черепка — для огнеупорной глины). Но с барбекю могут возникнуть сложности по причине уличной дислокации.
К улице больше приспособлен раствор на основе цемента. Минус в том, что огонь он переносит не очень стойко. Выход в компромиссе: к печному глиняно-песчаному составу добавить цемент, примерно мастерок на ведро раствора. Но выше крыши все равно трубу кладут на цементно-песчаном.
Песок берут карьерный. Речной или морской не годится — его крупинки имеют округлую форму, что плохо сказывается на прочности раствора. Песок обязательно сеют через сетку с ячейкой до 3 мм.
Глина берется обычная красная. Ее предварительно замачивают, пока не разойдутся мелкие комки. Потом процеживают через сито с ячейкой примерно 2 мм, чтобы убрать всякие камни и мусор.
Далее определяют жирность глины и потребность в песке — пропорции, необходимые для получения нормального раствора. Обычно эти соотношения лежат в пределах 1:1 до 1:6 (глина:песок). Все зависит от жирности глины, что, в свою очередь, зависит от геологии месторождения. Проще говоря, в каждом месте у глины своя жирность.
Слишком жирный раствор трескается по причине сильной усадки. Тощий (суглинок) держится непрочно и выкрашивается из швов.
Есть много методик определения жирности, но можно рекомендовать такой, тактильный: делаем несколько проб в разном соотношении и все протираем между пальцами (большой и указательный). Побеждает тот лот, где будут ощущаться сплошные крупинки, но и ощущение жирности, маслянистости не исчезнет.
Если будут попадаться жирные участки без крупинок абразива, то стоит добавить отощителя. Если крупинки под пальцами скользят плохо, то добавляем глиняного теста.
Финальная проверка качества: комок раствора с кулак размером кидаем на лист железа (штык лопаты, боковина ведра и что-то подобное). Должна получиться лепешка толщиной 3–5 мм, как и оптимальный кладочный шов для печи. Лепешку сушим в теньке от двадцати минут до часу.
Потом пробуем отковырять от листа железа. Отслаивается, как блин со сковородки — надо песка. Крошится, как сухая земля с обуви — добавьте глины. Отдирается с трудом и не имеет трещин — угадали с пропорцией.
Раствор можно готовить заранее в большой емкости и укрывать на время перерыва для снижения испарения воды. А вот цемент в него добавляют прямо в ведро непосредственно перед кладкой: мастерок на ведро, то есть горсть на десять литров раствора.
Для огнеупорного кирпича (если такой будет в конструкции) следует брать огнеупорный кладочный раствор. С ним проще — он продается в сухом виде в строительных магазинах. Цемента в него добавляют столько же.
Особенности покупки кирпича
Проще всего купить огнеупорный (шамотный) кирпич. Он везде примерно одинаков. Сложнее с красным керамическим.
Следует брать только полнотелый (без всяких ямок и пустот) и только пластической формовки. Эту характеристику узнавайте специально у продавца. И сторонитесь сухопрессованной разновидности.
Далее обращайте внимание на геометрию и целостность. Никаких трещин, никаких деформаций. При постукивании такой кирпич издает ровный звонкий звук, без примеси хрипотцы и глухих тонов. Марка его обычно М150 и выше.
И особенно внимательно обращаем внимание на такую строку в спецификации, как «морозостойкость». Хороший кирпич выдерживает не менее 50 циклов «зима-лето». Если больше, то лучше.
Клинкер, например, держит 100 и выше, но он «кусается» по цене. Так что, если нет особо вольного бюджета, то берем не ниже 50 циклов. Зато из такого кирпича можно сложить весь массив барбекю.
В крайнем случае, в ответственных местах вместо красного применяем шамотный кирпич. Но тот тоже, надо заметить, недешев. А еще не любит влажность — со временем крошится, как старый пенопласт.
Как уже говорилось, перед кладкой красный кирпич обязательно вымачиваем — погружаем в воду и держим там, пока не пропадут пузырьки воздуха. Это минуты три или пять. Потом достаем и даем лишней воде стечь. Это примерно минута. И только потом ведем из него кладку. Этап вымачивания обязателен, иначе кладка окажется непрочной.
Шамотный требует меньших подготовительных усилий. Его просто споласкивают от пыли.
Если в кладке массива применяют два сорта кирпича (шамот и красный), то между ними не делают перевязки. А массив шамота, спрятанный внутри красного, делают ниже на 3–4 сантиметра. Так поступают потому, что при нагреве коэффициент расширения у этих видов строительного камня разный.
Все дверцы крепят на жгутиках из скрученной вязальной проволоки или при помощи приклепанных металлических пластинок — кляммеров. Рамку топочной дверцы предварительно обматывают вымоченным в глиняном растворе шнуром из базальта или асбеста. Можно воспользоваться каолиновой ватой. Делают это с целью компенсировать все тот же КТР при нагреве — линейное расширение металла в разы выше, чем у любого вида кирпича.
Это основные пункты. Дальше только терпение, аккуратность и трудолюбие.
Печь для дома из кирпича своими руками: процесс кладки с фото
Вопрос о том, как сложить печь для дома из кирпича своими руками, не перестает быть актуальным и сегодня, так как уют и тепло всегда оставались для человека важными условиями для полноценного отдыха после напряженного рабочего дня. Поэтому в последнее время всё больше городских жителей перебирается из панельных многоэтажек в частные дома, где есть возможность создать комфортную обстановку в любое время года.
Печь для дома из кирпича своими руками
В связи с востребованностью различных моделей печей, инженеры продолжают разрабатывать все новые варианты, приемлемые для строений с разными площадями. Нужно отметить, что даже в том случае, когда в доме присутствуют все «блага цивилизации», небольшая уютная печка никогда не будет лишней и выручит в различных ситуациях. Например, ее можно протопить в холодные весенние или осенние вечера, когда на улице влажно или идет дождь, не запуская системы отопления. Такое сооружение поможет создать в доме оптимальный баланс температуры и влажности, который будет комфортен для человека. Кроме этого, печь станет отличной помощницей в приготовлении пищи или сушке овощей, трав и фруктов.
Так как существует большое количество различных моделей отопительных сооружений, то следует выбирать для самостоятельной кладки печи с наиболее доступными, легко читаемыми схемами, особенно если опыт работы в данном ремесле невелик или даже вовсе отсутствует. Естественно, при этом нужно учитывать и другие факторы, которые напрямую влияют на эффективность работы печи – это её мощность, размерные параметры, функциональность, а также немаловажным является и эстетичность внешнего вида. И чтобы правильно выбрать модель печи, нужно рассмотреть критерии, на которые нужно ориентироваться, определяя нужный вариант.
Как выбрать оптимальный вариант печи?
Выбор места установки печи
Чтобы печь была пожаробезопасной, эффективной, и ее мощность использовалась в максимально возможной степени, это сооружение нужно правильно установить, учитывая некоторые нюансы.
- Во-первых, решается, какую площадь можно выделить для установки печи.
- Затем, нужно определиться с конкретным местом:
— печь устанавливается в центре комнаты, разделяя ее на отдельные зоны;
— встраивается в стены, между двух или трех комнат;
— возводится около стены, с отступом от нее 250÷300 мм, если нужно обогреть только одну комнату. Однако, нужно учесть, что этот вариант самый проигрышный, так как большая часть тепла, выделяемого задними стенками, не будет использована в полной мере.
Несколько вариантов размещения печи в доме
- Выбрав примерное место, его нужно сразу разметить, начиная от потолка, с помощью отвеса, так как труба дымохода должна проходить через чердачное перекрытие между балок и стропил, и на расстоянии от них не менее 120÷150 мм.
- Выделяя площадь для печи, учитывается то, что для ее фундамента нужно предусмотреть места больше, чем ее основание, на 100÷150 мм с каждой из его сторон.
- Чтобы не было никаких проблем с контролирующими организациями, при выборе места установки нужно учесть не только выше представленные рекомендации, но и нормы, разработанные специалистами и указанные в СНиП 41-01-2003.
Расчет необходимой мощности и оценка расхода дров
Печь не будет эффективна и не сможет обогреть дом, если ее мощности не хватит для конкретной площади. При этом также учитываются зимние температуры региона, где расположено, отапливаемое строение, количество окон и дверей в нем, уровень утепления стен и пола, высота потолков и многие другие условия..
Например, чем выше потолок, тем больший объем воздуха придется прогревать, а чем больше площадь остекления, тем быстрее тепло будет уходить из дома, а значит, придется выбирать печь с повышенной мощностью. Обычно для строений с нестандартным остеклением и другими не попадающими под среднестатистический уровень параметрами расчеты должен производить специалист индивидуально, опираясь на специфические характеристики дома.
Но в целом можно опираться и на усреднённые значения. Так, для хорошо утепленных домов с обычным остеклением, площадью от 50 до 100 м², с высотой потолков от 2,5 до 2,7 м допустимы следующие нормативы тепловой мощности на единицу площади (Wуд):
| Регион России, в котором ведется строительство | Величина удельной мощности системы отопления, Wуд (Вт/м²) |
| Южные регионы страны (Северный Кавказ, Прикаспийские, Приазовские, Причерноморские области | 70 ÷ 90 |
| Центральное Черноземье, Южное Повольжье | 100 ÷ 120 |
| Центральные области Европейской части, Приморье | 120÷ 150 |
| Северные районы Европейской части, Приуралье, Сибирь | 160 ÷ 200 |
Это значение более точно можно узнать и в местной строительной организации. А для любителей самостоятельных расчетов можно порекомендовать более подробный и достаточно точный алгоритм.
Как провести точный расчет необходимой тепловой мощности?
Каждое помещение по-своему уникально, и для обогрева двух, казалось бы, равным по площади комнат может потребоваться различное количество тепловой энергии. Методика расчета мощности отопительного оборудования изложена в специальной публикации нашего портала, посвященной выбору котлов отопления.
Имея данные для конкретного региона и размер отапливаемой площади (S), мощность печи для него рассчитывают по формуле:
Wсум = S (м²) × Wуд (кВт/м²)
Для примера можно рассмотреть мощность печи для кирпичного дома, расположенного в Центральной части России и имеющего площадь 75 м².
Wсум = 75 × 0,14 = 10,5 кВт
Обычно разработчики печей сразу указывают тепловую мощность своих конструкций. Правда, часто встречаются иные единицы измерения – килокалории в час или мегаджоули. Не страшно – их легко перевести в ватты и киловатты:
| Вт | ккал | МДж | |
| 1 Вт | 1 | 0.859845227859 ≈ 0,86 | 0,036 |
| 1 ккал | 1.163 | 1 | 0,042 |
| 1 МДж | 277.77 | 238.85 | 1 |
В нашем случае, например, рассчитанная мощность в килокалориях будет равна:
10500 × 0,86 = 9030 ккал/час
Теперь можно просчитать экономичность будущей печи, которая во многом зависит в том числе от качества и породы древесины, используемой в качестве топлива. При этом нельзя забывать о том, что обычно кирпичные дровяные печи не отличаются высоким КПД. Обычно он оценивается примерно в 70%. Если есть данные на конкретную модель печи, то подставляется конкретное значение.
Каждый вид твердого топлива имеет свою теплотворную способность – количество тепловой энергии, которое выделяется при сжигании 1 килограмма. Понятно, в килограммах и тоннах обычно оценивается только сыпучие виды топлива – уголь или брикеты, а дрова, как правило, измеряются в складских кубометрах. Этот показатель, таким образом, зависит от удельной плотности того или иного сорта древесины. Показатели энергетического потенциала (от массы и от складского объема) основных видов твёрдого топлива показаны в таблице.
| Порода древесины | Средняя теплотворность сухих дров по массе, Qm (кВт/кг) | Средняя теплотворность сухих дров по складскому объему, Qv (кВт/м³) (для угля и брикетов – кВт/т) | То же – для влажной древесины (не прошедшей минимум годичного цикла сушки) |
| Дрова: | |||
| Бук | 4.2 | 2200 | 1930 |
| Дуб | 4.2 | 2100 | 1850 |
| Ясень | 4.2 | 2100 | 1850 |
| Рябина | 4.2 | 2100 | 1850 |
| Береза | 4.3 | 1900 | 1670 |
| Вяз | 4.1 | 1900 | 1670 |
| Клен | 4.1 | 1900 | 1670 |
| Осина | 4.1 | 1750 | 1400 |
| Ольха | 4.1 | 1500 | 1300 |
| Ива (верба) | 4.1 | 1400 | 1230 |
| Тополь | 4.1 | 1400 | 1230 |
| Сосна | 4.4 | 1700 | 1500 |
| Лиственница | 4.4 | 1700 | 1500 |
| Пихта | 4.4 | 1600 | 1400 |
| Ель | 4.3 | 1400 | 1200 |
| Уголь и брикеты: | |||
| Антрацит | 8.1 | 8100 | — |
| Древесный уголь | 8.6 | 8600 | — |
| Каменный уголь | 6.2 | 6200 | — |
| Бурый уголь | 4.2 | 4200 | — |
| Топливные брикеты | 5.6 | 5600 | — |
| Торфяные брикеты | 3.4 | 3400 | — |
Показатели теплотворности непросушенных дров показаны для контраста – насколько теряется вырабатываемая мощность. Естественно, рассчитывать следует все же на дрова, прошедшие необходимый цикл просушки.
Подготовка дров – вопрос серьезный!
Чтобы печь оправдывала свое предназначение и служила максимально долго, ее следует «кормить» правильным топливом. О том, какие дрова лучше, об их основных характеристиках, правилах заготовки, просушки и хранения – в специальной публикации нашего портала.
Среднее суточное весовое потребление топлива для обеспечения необходимой теплоотдачи определяется формулой:
V(кг)= (Wсум / Qm) × 24 часа
Для расчета объема — все то же самое, но вместо теплотворности по массе Qm подставляется значение Qv.
Зная суточный расход, несложно определить недельный, месячный и даже на весь предполагаемый отопительный период – чтобы иметь представление о предстоящих затратах на приобретение или заготовку требуемого количества дров.
Для облегчения самостоятельного расчета, ниже расположен удобный калькулятор, в котором уже заложены необходимые соотношения. Расчет проводится для просушенной древесины.
Калькулятор расчета предполагаемого расхода твердого топлива
Перейти к расчётам
Не стоит пугаться слишком больших значений – расход может быть значительно ниже, так как он рассчитан на самые неблагоприятные условия. В действительности, в погожие безветренные дни или в период оттепелей топлива будет тратиться существенно меньше. Но готовым нужно быть ко всему!
Типы кирпичных дровяных печей
Конечно же, нужно определиться и с типом печи – этот критерий выбирается в зависимости от того, что владельцам дома хотелось бы получить от возводимого сооружения, то есть от желательной функциональности.
Отопительные кирпичные печи для дома подразделяются на следующие типы:
- Многофункциональные отопительно-варочные печи можно назвать самыми востребованными. В зависимости от реализованных в конструкции возможностей, такие печи служат для отопления дома, приготовления пищи, выпекания хлеба, нагрева воды, сушки фруктов, овощей и целебных трав.
Многофункциональная отопительно-варочная печь
Разработаны конструкции, оснащенные лежанкой, которая вполне может служить дополнительным подогреваемым спальным местом.
Отопительно-варочные модели обычно встраиваются в стену между кухней и жилым помещением. Таким образом, решается сразу две проблемы — это отопление двух комнат и обеспечение приготовления пищи.
- Печи, предназначенные только для отопления, выбираются не столь часто. Чисто отопительная модель нередко оснащается водяным контуром, к которому подключается водяное отопление дома. Так как это сооружение имеет единственную функцию, направленную только на обогрев, то его обычно стараются установить между двумя, тремя или даже четырьмя комнатами. От того, сколько комнат планируется отопить одной печью, выбирается размер и мощность конструкции.
Типичный пример отопительной печи
Нужно сказать, что этот вариант печей, если его оснастить большой топочной дверцей с прозрачным стеклом, вполне может использоваться и как настоящий камин, так как его конструкция позволяет наслаждаться игрой огня через стекло или открытые створки топку.
- Варочные печи обычно имеют компактные размеры и состоят из отдела для приготовления пищи, куда входит плита и духовой шкаф, и дымоходной трубы. Так или иначе, и такое сооружение отдает тепло в одну или две комнаты, в зависимости от расположения, но отопить большую площадь такая печь неспособна. Чаще всего такие модели устанавливаются в небольших дачных домиках, используемых в теплое время года, когда для обогрева в прохладные дни или ночи вполне достаточно даже такой компактной печи.
Главное предназначение такой печи — приготовление пищи
Преимуществом таких моделей можно назвать ее простую конструкцию, в схеме которой может разобраться даже новичок в печном ремесле.
Нужно отметить, что эта небольшая печка не будет лишней не только на даче, но и в обычном частном доме, даже в том случае, если к нему подведено газоснабжение.
Определившись с моделью печи, которая будет соответствовать всем необходимым параметрам, нужно выбрать для ее возведения правильный материал.
Основы кладки печной конструкции
Основные материалы для кладки печи
Чтобы печь имела респектабельный вид и прослужила как можно дольше, следует приобрести для ее постройки качественный материал, и экономить на этом неразумно. Основными материалами являются кирпич и кладочный раствор.
- Для основной кладки потребуется красный полнотелый кирпич. Его количество всегда указывается в проекте конкретной модели печи. Если отделка какими-либо декоративными материалами не предполагается, то необходимо приобретать кирпич с идеально ровными формами без сколов на ребрах.
Качественный красный кирпич
Для кладки поверхностей, соприкасающихся с открытым огнем, используется огнестойкий шамотный кирпич, способный выдерживать температуру, доходящую до 1500 градусов. При прогревании этот материал длительное время сохраняет высокую температуру, и благодаря этому его качеству печь долго остается горячей.
Жаростойкий шамотный кирпич
- Не менее важно правильно выбрать раствор для кладки кирпича, так как от него зависит крепость, долговечность, да и безопасность печной постройки. Традиционным для возведения печей является глиняный раствор, который часто изготавливается самостоятельно.
Готовый печной раствор в виде сухой смеси можно приобрести в магазине
В наше время в специализированных магазинах можно найти готовые сухие смеси, предназначенные для возведения отопительных сооружений. В такой состав входят все необходимые ингредиенты в нужных пропорциях, и поэтому смесью легко пользоваться. Однако, цена таких составов – достаточно высока, и чтобы сэкономить многие мастера предпочитают добывать и очищать необходимые составляющие для раствора самостоятельно.
Основной ингредиент жаропрочного кладочного раствора — глина
О том, как найти, подобрать и подготовить глину для кладки печей, а затем изготовить качественный раствор, подробно рассказано в специальной публикации нашего портала.
Фундамент под печь
Несколько слов нужно сказать и об основе под строение печи, так как от нее в первую очередь зависит надежность и долговечность использования конструкции.
Фундамент может быть устроен из разного материала и по разным схемам, но в любом случае, для его возведения необходим котлован, который углубляется в грунт не менее чем на 500 мм.
Вторым условием, которое должно быть соблюдено, является то, что основа под печь никогда не должна быть объединена с фундаментом дома.
Печной фундамент может представлять собой железобетонную конструкцию, которая формируется с помощью опалубки и арматурной решетки, а затем заливается бетонным раствором.
Схема одного из вариантов печного фундамента
Другой вариант основы состоит из бетона, бутового камня и кирпича. Обустраивая этот фундамент, можно сэкономить на бетонном растворе, так как его потребуется намного меньше, чем в первом варианте. Состоит такая основа из следующих слоев:
1 – В вырытом котловане на дне и стенках устраивается гидроизоляция — глиняный замок. Слой глины должен составлять 50÷70 мм.
2 – На глиняную основу засыпается песчаная подушка и хорошо утрамбовывается. Ее толщина в утрамбованном виде должна быть не менее 100 мм.
3 – Следующим слоем идет бутобетон. Для этого на подушку из песка укладывается слоями бутовый камень, который проливается бетонным раствором. Очень важно следить, чтобы все полости между камнями были заполнены раствором. Так заполняется весь котлован до верха.
Фундамент нужно поднять выше поверхности грунта на 150÷200 мм. Для этого по краю котлована устанавливается опалубка из досок. Затем, в нее укладывают камень и точно так же заливают до верха бетоном, который выравнивают с помощью правила и оставляют застывать. Процесс застывания и набора марочной прочности – достаточно длительный, и займет около 20÷28 дней, в зависимости от температуры окружающего воздуха.
4 – После застывания фундамента, сверху него настилается гидроизоляционный материал – рубероид в два или три слоя.
5 – Следующим этапом осуществляется кладка из любого сорта кирпича или камня — из них поднимаются стенки меньше периметра залитого фундамента на 80÷100 мм. Размер этой части основы должен быть равен основанию печи.
Внутреннее пространство между стенок заполняется послойно бутовым камнем, и каждый из слоев также проливается бетонным раствором. Этот процесс проводится до тех пор, пока опалубка из кирпича не будет заполнена до самого верха. Затем поверхность раствора выравнивается и оставляется для просыхания.
Сверху готового фундамента настилается еще два слоя рубероида.
6 – Следующим слоем толщиной в 4÷5 мм рекомендуется настелить вымоченный в глиняном растворе войлок, который обеспечит плотное прилегание первого ряда кладки печи к основе.
Фундамент оставляют на 7÷10 дней для просыхания и усадки, и только затем производят кладку печи.
Предварительная кладка печи насухо
Кладку всей конструкции печи насухо, то есть без раствора, рекомендовано произвести для того, чтобы разобраться в специфике монтажа кирпичей каждого ряда и получить хотя бы минимальный опыт в данной работе, тем более, если она проводится впервые.
При возведении печи без раствора, нужно учитывать толщину вертикальных швов и четко следовать порядовке. Для соблюдения толщины горизонтальных швов, часто используются пластиковые или деревянные калибровочные рейки-прокладки толщиной в 5÷6 мм.
Производя сухую кладку, нужно сразу разбираться в конфигурации внутренних каналов, по которым продукты горения будут направляться в дымоход. Если в их расположении будет сделана ошибка, то придется разбирать всю сложенную конструкцию, так как будет отсутствовать должная тяга, и дым будет поступать в помещения.
Возведя всю печь насухо до дымовой трубы, конструкцию разбирают. При желании, каждый из рядов можно пронумеровать и сложить их отдельными стопками, сразу подогнав отдельные кирпичи по размеру и форме.
Такая подготовительная работа значительно ускорит процесс кладки на раствор, а чтобы не терять время, ею можно заняться в тот период, когда будет набирать прочность фундамент.
Установка чугунных элементов печи
Нельзя не сказать и о правильном монтаже чугунных элементов печи. Особенно важно качественно установить детали, которые будут соприкасаться с открытым огнем — это топочная дверца, варочная плита и иногда – и духовой шкаф.
Ознакомьтесь с обзором моделей дровяных чугунных печей для дачи, а также с характеристиками и преимуществами, из нашей новой статьи.
Как известно, при нагревании металл существенно расширяется, поэтому для чугунных элементов нужно предусматривать размер посадочного места на 5 мм больше размера самой детали в каждую из сторон.
Перед монтажом варочной плиты, на место ее укладки настилаются полосы из асбеста, которые и создадут необходимые условия для ее эксплуатации.
Термостойкая прокладка под варочную плиту
Топочная дверца перед установкой обматывается по контуру асбестовым шнуром, который также создаст тепловой зазор для расширения металла при его нагревании. Для того чтобы обезопасить от прогорания стальную коробку духового шкафа или водогрейного бака, его также обматывают асбестовым шнуром.
Установка дверец и металлических камер
Крепление дверец осуществляется с помощью отожженной стальной проволоки, которая закрепляется на специальных «ушках», расположенных с задней части рамки дверной конструкции, а концы вмуровываются в шов между кирпичами. Временно, пока дверца не зафиксирована кладкой, для устойчивости ее подпирают стопками кирпичей.
Проект многофункциональной двухколпаковой печи с порядовкой
Общие характеристики модели
Данный проект, доступный для воплощения в жизнь, отлично подойдет для установки в небольшом по площади доме. Конструкция этой печи достаточно проста и оснащена несколькими функциями, такими, как варочная плита и сушильная камера, вместо которой вполне можно установить водогрейную емкость. Тех, кто решил установить в своем доме печь, чаще всего интересуют компактные многофункциональные конструкции, способные обогреть как можно больше комнат.
Если составить список требований, предъявляемых к печам в современных условиях, на первый план выходят следующие критерии:
- Печь должна обладать несколькими функциями, то есть работать не только на обогрев дома, но и обладать варочной поверхностью.
- Компактность строения — это одно из главных требований, предъявляемых к печи, устанавливаемых сегодня в небольших частных домах. Особенно это касается построек на дачных участках. Поэтому, оптимальным можно назвать размер печи в 4,5×3,5 кирпича.
- Обогреваемая площадь, на которую рассчитывается конструкция, должна составлять не меньше, чем 30 кв. м.
- В основном всем собственникам нравятся печи с арочными элементами, как имеющие наиболее эстетичный и уютный вид.
- Важна и простота конструкции, особенно для тех, кто занимается этой работой впервые.
- Наличие летнего и зимнего режима работы необходимо для того, чтобы можно было экономно использовать печь для приготовления пищи в теплый период года.
- Желательно наличие сушильной камеры или водогрейного резервуара.
- Глубина топочной камеры должна составлять не менее 500 мм, так как это оптимальная длина поленьев дров.
Представленный проект печи соответствует всем перечисленным требованиям, и в его основе лежит конструкция двухколпаковой печи, работающей по принципу свободной циркуляции газов.
Схема движения газов в печи двухколпаковой конструкции
Данная отопительно-варочная двухколпаковая печь имеет размеры 1140×890 мм, при высоте в 2024 мм, и обладает теплоотдачей не менее 3800÷4000 ккал/час – подойдет для отопления площади 30÷35 м². КПД такой двухколпаковой конструкции достигает 75 ÷ 80%, что для кирпичных печей является очень хорошим показателем.
Глубина топочной камеры этой модели печи составляет 600 мм. Она имеет стенки, выложенные из шамотного огнеупорного кирпича, устанавливаемого на «ложок». Отопительное сооружение оснащено двухкомфорочной варочной плитой стандартного размера, установленной в варочной камере с арочным перекрытием.
Именно арка придает печи эстетичность внешнего вида, правда, несколько усложняет работу мастера
Над арочным проемом располагается сушильная камера, вместо которой некоторые мастера предпочитают устанавливать водогрейный бак. Духовой шкаф для установки в этой области печи не подойдет, так как он не будет прогреваться должным образом.
Сразу же нужно отметить, что если кому-нибудь покажется сложной кладка арочной конструкции, то ее вполне можно будет заменить на ровный горизонтальный потолок варочной камеры. Для этого потребуется переложить ее металлическими полосами и уголками.
Печная конструкция имеет прямой «летний» ход, который позволяет использовать ее в режиме приготовления пищи без полного нагрева печи, а соответственно — и всего помещения, что очень удобно в летний период. Кроме этого, задвижка «летнего» хода, в зависимости от ее положения, увеличивает или снижает интенсивность горения топлива.
Преимуществом этой конструкции можно назвать ее равномерный прогрев, что очень важно для долговечности и качество работы печи. Все перекрытия, которые есть в печи, кроме варочной камеры, выполняются без использования металлических элементов.
Левосторонний и правосторонний варианты печи
Печь представлена в двух вариантах с разным расположением дымовой трубы, соответственно и зеркально расположенной конструкцией, поэтому из них можно выбрать тот, который больше подходит для конкретной планировки дома.
Разрезы печи необходимо изучить для того, чтобы иметь представление о конфигурации каналов и расположении колпаков в данной конструкции
Узнайте, как сложить русскую печь своими руками с подробной порядовкой и видеоинструкцией, из нашей новой статьи.
Необходимые материалы
Чтобы получить желаемый результат, как эстетический, так и по эффективности работы конструкции, для постройки некоторых элементов печи рекомендовано использовать качественный кирпич со скругленными углами. Если по каким-либо причинам нет возможности приобрести такой материал, то угловой кирпич может быть обработан самостоятельно.
Итак, для возведения этой печи, без учета кладочного раствора, потребуются следующие материалы:
| Наименование материалов и элементов | Количество, штук | Размеры элементов, мм |
| Красный кирпич М-200 (без учета кладки трубы) | 722-725 | 120×250×65 |
| — из них со скругленными углами (фигурные) | 172 | — |
| Шамотный кирпич огнеупорный марки Ш-8 | 26-28 | 120×250×65 |
| Дверца топочная | 1 | 210×250 |
| Дверцы для очистных каналов | 4 | 140×140 |
| Дверца для поддувала | 1 | 140×250 |
| Задвижка летнего хода для дымохода | 1 | 130×250 |
| Задвижка топки | 1 | 130×250 |
| Задвижка для варочной плиты | 1 | 130×130 |
| Колосниковая решетка | 1 | 250×300 |
| Варочная панель одноконфорочная | 1 | 410×710 |
| Стальной уголок | 2 | 5×50×50×750 |
| Предтопочный лист | 1 | 500×700 |
Порядовка и описание кладочных работ
| Иллюстрация | Краткое описание выполняемой операции |
| Первый ряд — 31½ красного кирпича. Ряд выкладывается сплошным, и он должен быть идеально ровным, так как задает направление дальнейшей кладке стен печи. | |
| Второй ряд — 31½ красного кирпича. Этот ряд также сплошной и выкладывается в перевязку с первым рядом. | |
| Третий ряд — 31½ красного кирпича. Этот ряд также сплошной, а конфигурация его кладки идентична первому ряду. | |
| Четвёртый ряд — 22 красных кирпича. На этом ряду начинает формироваться поддувальная камера и основание нижнего колпака. | |
| Четвертый ряд – продолжение. На этом же ряду устанавливаются одна поддувальная (140×250 мм) и две прочистные (140×140 мм) дверцы. | |
| Пятый ряд – 22½ красных кирпича. Ряд выкладывается по указанной схеме. | |
| Шестой ряд — 24½ красных кирпича. На этом ряду два кирпича, расположенные над зольной камерой срезаются сверху наискосок – это необходимо для перекрытия передней части поддувальной камеры и ее дверцы. На чертеже срезы кирпичей показаны оранжевым цветом. | |
| Шестой ряд – продолжение. Укладываются два кирпича, срезанных наискосок с правой нижней стороны. Этими кирпичами полностью перекрывается верхняя часть поддувальной камеры и ее дверца. | |
| Седьмой ряд – 19 красных и 5½ шамотных кирпичей. Шамотным кирпичом выкладывается дно топочной камеры. Между красным и шамотным кирпичом делается прокладка из гофрированного картона, толщиной в 4÷6 мм, высота этого материала должна быть равна высоте всей топливной камеры. Картон при первичной протопке печи выгорает, и между кирпичами остается тепловой зазор, необходимый для расширения шамотного кирпича при его нагреве. После этого устанавливается колосниковая чугунная решетка размером 250×300 мм. Зазор между этим элементом и шамотным кирпичом должен составлять не менее 5 мм по всему ее периметру, также для теплового расширения. Два кирпича с задней и передней стороны колосника срезается наискосок, образуя скат для продуктов сгорания и более интенсивного горения топлива. Идет формирование вертикального канала, который будет служить выходом для дыма из нижнего колпака в верхний. | |
| Восьмой ряд – 15 красных и 7 шамотных кирпичей. Шамотные кирпичи по краям топочной камеры устанавливается на ложок (ребро). | |
| Восьмой ряд – продолжение. На этом же ряду устанавливается топочная дверца размером 210×250 мм. | |
| Девятый ряд — 18½ красных кирпичей. Ряд полностью выкладывается по указанной схеме. | |
| Десятый ряд – 18 красных и 7 шамотных кирпичей. Шамотный кирпич этого ряда вокруг топливной камеры устанавливается также на ребро. | |
| 11-й ряд – 19½ красных кирпичей. На этом ряду начинает перекрываться дверца топливной камеры. Для этой цели используются два кирпича, срезанных наискосок сверху – они укладываются с двух сторон топочной дверцы. На чертеже срезы показаны оранжевым цветом. Ранее уложенные шамотные кирпичи перечеркнуты диагональной полосой. Для прохода дыма в топливной камере оставляется проход, ведущий в нижний колпак. | |
| 11-й ряд – продолжение. Завершается перекрытие топливной дверцы кирпичом, срезанным снизу с двух сторон. | |
| 12-й ряд – 19 красных и 6 шамотных кирпичей. Ряд выкладывается по схеме. Стенки топливной камеры выкладываются шамотным кирпичом, устанавливаемым на ложок. В стенке оставляется проход в нижний колпак. | |
| 13-й ряд – 22 красных кирпича. На этом ряду идет формирование варочной камеры. Кирпичи, которыми выкладывается вход в варочную камеру, выдвигаются вперед на 40 мм. Над топливной камерой по всему ее периметру, в красных кирпичах делается вырез или посадочное место для монтажа варочной панели. Между плитой и кирпичом должен обязательно остаться зазор в 5 мм, предназначенный для теплового расширения чугунной панели при ее нагреве. | |
| 13-й ряд – продолжение. На этом же ряду по всему периметру места для варочной панели в вырезы укладывается асбестовый шнур или полоски, пропитанные глиняным раствором, на которые и будет монтироваться варочная плита. | |
| 14-й ряд – 19 красных кирпичей. Идет формирование стенок варочной камеры. Их кирпичи будут находить на варочную панель и между ними нужно создать зазор в 5 мм, проложив полоски асбеста. Для подготовки перекрытия выхода из топливной камеры кирпич с одной стороны сверху срезается наискосок. На чертеже срез показан оранжевым цветом. | |
| 14-й ряд – продолжение. Кирпичом, срезанным снизу, перекрывается проход из топливной камеры в колпак, расположенный с левой задней стороны варочной панели. | |
| 15-й ряд – 18 красных кирпичей. Продолжают подниматься стенки варочной камеры и вертикальных каналов. Работа ведется по представленной схеме. | |
| 16-й ряд – 18½ красных кирпичей. Кладка ведется в соответствии с порядовкой. | |
| 17-й ряд — 16½ красных кирпичей. Сначала этот ряд также выкладывается по показанной схеме. | |
| 17-й ряд – продолжение. Потребуется 16 красных кирпичей. Далее на этом же ряду формируется арочное перекрытие входа в варочную камеру. Для того, чтобы выполнить эту работу аккуратно, делается шаблон из фанеры с размерами, указанными на чертеже-схеме (радиус — 259 мм). Кирпичи для арки срезаются на усечённую пирамиду, нижняя часть которой должна составлять 44 мм. Арочные кирпичи устанавливаются на ребро и выдвигаются вперед относительно стенок печи на 40 мм, так же, как и кирпичи в нижней части варочной камеры на 13-м ряду. Нужно отметить, что можно не срезать кирпичи на пирамиду, но в этом случае, швы между ними могут получиться слишком широкими, неровными и неаккуратными. После застывания раствора, шаблон из-под арки удаляется. | |
| 18-й ряд – 21½ красных кирпичей. На этом этапе перекрывается нижний колпак (не закрывается только вертикальный канал) и формируется выход из верхней части нижнего колпака. По периметру отверстия выхода в кирпичах вырезается посадочное место для установки задвижки «летнего» прямого хода. На кирпичах, прилегающих к арке, делаются срезы снизу наискосок для того, чтобы они плотно прилегали друг к другу и создавали ровный кладочный шов. | |
| 18-й ряд – продолжение. Далее, на этом же ряду устанавливается задвижка, размером 130×250 мм. Ее рамку сажают на глиняный раствор, не допуская при этом случайного попадания раствора в направляющие пазы. | |
| 19-й ряд – 15 красных кирпичей. На этом этапе формируется основание верхнего колпака печи. Кирпичи, укладываемые по арке, также подрезаются – эта процедура проводится в каждом ряду, пока арка не будет перекрыта полностью. | |
| 20-й ряд – 16 красных кирпичей. На этом ряду оставляются открытыми два участка кладки — они предназначаются для установки прочистных дверец основания верхнего колпака конструкции. | |
| 20-й ряд – продолжение. Далее, на этом же ряду монтируются две прочистные дверцы размером 140×140 мм. | |
| 21-й ряд – 16½ красных кирпичей. Работа ведется согласно представленной схеме. | |
| 22-й ряд – 19 красных кирпичей. На этом ряду кирпичом перекрываются прочистные дверцы. Завершается перекрытие арки — кирпичи для этого стесываются снизу. | |
| 22-й ряд – продолжение. На этом же ряду в середине пространства над варочной камерой устанавливаются два металлических уголка размером 50×50×750 мм — их прижимают друг к другу задними стенками. Они станут основанием для укладки кирпичей следующего ряда. | |
| 23-й ряд – 27 красных кирпичей. На этом этапе перекрывается варочная камера. Оставляется только отверстие для обустройства вытяжки из камеры. Над задвижкой «летнего» хода формируется вертикальный канал. | |
| 24-й ряд – 20½ красных кирпичей. Формируются стенки сушильной камеры. Кирпич, прилегающий к вытяжному каналу, срезается сверху под углом в 45 градусов (на чертеже срез показан оранжевым цветом). | |
| 25-й ряд – 20 красных кирпичей. На этом ряду также кирпич, прилегающий к каналу вытяжки, срезается сверху под углом в 45 градусов и становится продолжением ската кирпича предыдущего ряда. | |
| 26-й ряд – 20 красных кирпичей. Скат вытяжного отверстия должен быть продолжен, поэтому кирпич тоже срезается под углом в 45 градусов. Остальная кладка производится по схеме. | |
| 27-й ряд – 20 красных кирпичей. Над вытяжным и вертикальным каналом, по всему периметру, в кирпичах делаются вырезы для устройства посадочного места для монтажа задвижек перекрытия вытяжки из варочной камеры и дымохода — 130×130 и 130×250 мм. | |
| 27-й ряд – продолжение. Устанавливаются задвижки – их рамки монтируются на слой глиняного раствора. | |
| 28-й ряд – 21 красный кирпич. Отверстие вытяжного канала сдвигается к основному дымоходному – для этого кирпич, устанавливаемый в передней части вытяжки, срезается наискосок снизу, а задний кирпич сверху. То есть образуется проход, расположенный под углом. | |
| 29-й ряд – 20 красных кирпичей. На этом этапе идет объединение канала вытяжки и дымохода. Кирпич, прилегающий к каналу вытяжки, срезается наискосок под углом в 45 градусов снизу. | |
| 30-й ряд – 34 красных кирпича. Производится перекрытие верхнего колпака печи. Кирпичи укладываются со сдвигом наружу, относительно основной кладки, на 40 мм. Кирпич, укладываемый на срезанный в предыдущем ряду кирпич, также срезается под углом в 45 градусов, формируя проход под уклоном. Два кирпича, укладываемых с двух сторон входа в сушильную камеру, срезаются под углом сверху и образуют место для среднего кирпича, который завершить перекрытие входа. | |
| 30-й ряд – продолжение. Устанавливается средний, предварительно срезанный с двух сторон снизу, кирпич, перекрывающий сушильную камеру. | |
| 31-й ряд – 32½ красных кирпича. Кладка этого ряда сдвигается внутрь на 40 мм, и периметр этого ряда равен основному размеру печи. Кирпичи, укладываемые по боковым сторонам сушильной камеры, срезаются сверху наискосок. Таким образом, подготавливается основа для перекрытия пространства. | |
| 31-й ряд – продолжение. Далее, подготавливаются три кирпича, на которых снизу с двух сторон делаются срезы, как показано на чертеже. Затем, этими кирпичами перекрывается камера сушилки. | |
| 32-й ряд – 23 красных кирпича. Этот ряд еще одним слоем перекрывает область печи около дымоходного канала. С передней стороны печи кирпичи ряда сдвигаются внутрь на 80 мм, а с левой стороны — на 1⅓ кирпича. | |
| 33-й ряд – 5 красных кирпичей. Закладывается канал дымоходной трубы. | |
| 34-й ряд – 5 красных кирпичей укладываются в перевязку к предыдущему ряду. Этот ряд становится основой для дальнейшей кладки насадной дымоходной трубы. |
Работа печника в наши дни стоит недешево. Так что, внимательно изучив проект и порядовку кладки, можно попробовать провести этот процесс самостоятельно. Кроме того, что будет сэкономлена приличная сумма, появится определенный навык в печном деле, который не будет лишним для любого владельца частного дома.
В завершение публикации – видео-урок профессионала с советами по правильному выполнению кладки кирпичной печи:
