Разноуровневая двускатная крыша одноэтажного дома с мансардой

Красивые двускатные крыши частных домов + фото

Двускатная конструкция кровли является наглядным примером того, как классика остается актуальной на протяжении десятилетий и веков. Эта простейшая конструкция сегодня выглядит по-новому, она дополнена современными элементами, обрела более эффектный вид, благодаря новым кровельным материалам. Но, по сути, принцип и монтаж кровли из двух скатов остались теми же, какими и были сто лет назад.

В статье будут рассмотрены разновидности двухскатных крыш, представлены фото современных домов с двускатными крышами, а также, обозначены преимущества и особенности таких типов кровли.

Шатровые крыши

Крыша в форме шатра является одной из разновидностей скатовых типов крыш. Состоит из четырех равных скатов треугольной формы.

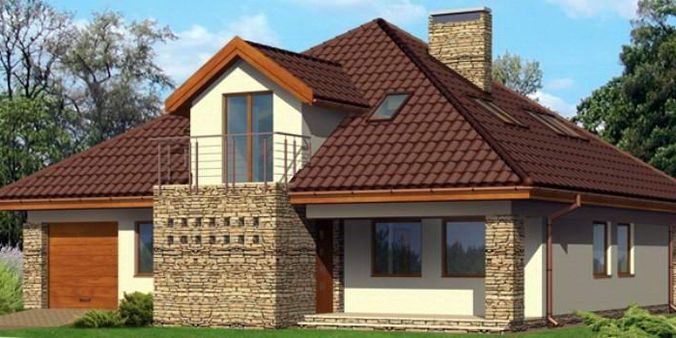

Фото дома с шатровой крышей

Такой вариант кровли выигрывает перед двускатной крышей, благодаря более высокому уровню функциональности и декоративной привлекательности. Масса шатровой кровли меньше, чем у щипцовой или мансардной, поэтому нагрузка на здания становится меньше. Структура шатровой крыши прочная, благодаря ребрам, которые обеспечивают поддержку. К минусам такого вида кровли можно отнести сложность и дороговизну монтажа.

Чем хороша крыша из двух скатов

Крыши частных домов в один или два этажа очень часто делают именно двускатными. И дело здесь не только в низкой стоимости и простоте конструкции, но и в ее конструктивных и технических особенностях.

Самый большой плюс кровли из двух наклонных скатов, соединяющихся по линии конька и опирающихся на мауэрлат, заключается в компенсации разнонаправленных усилий. Стропильная система скатных крыш устроена таким образом, что давление от веса самой кровли, утеплителя, обрешетки и кровельного материала равномерно распределяется на несущие стены (центральную и боковые).

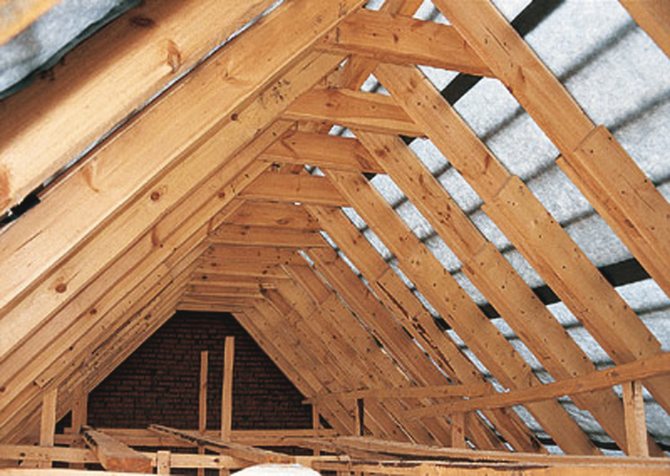

Проектирование скатных кровель осуществляется таким образом, что стропильные ноги оказываются не связанными между собой и с другими конструктивными единицами крыши – они не фиксируются к коньку и мауэрлату, прочность конструкции достигается за счет взаимной компенсации давлений со стороны двух скатов и уравновешиванию усилий распорными элементами (растяжками, ригелями, укосами, лежнями).

Нужно понимать, что стропильные ноги двускатных крыш не фиксируются до момента набивки обрешетки и укладки утеплителя, гидроизоляции и кровельного материала – они удерживаются самостоятельно, благодаря точным расчетам сопротивления.

Преимущества двухскатных крыш перед другими конструкциями очевидны:

• отсутствие проблемных узлов и сложных соединительных точек;
• облегченное схождение снежных масс и осадков;
• возможность регулирования давления ветра поворотом ската в нужном направлении;
• простота конструкции, благодаря которой небольшой загородный домик, гараж или хозпостройку легко можно перекрыть своими руками;
• эффектный вид, который можно дополнить эркерами, слуховыми окнами, мансардой или навесом;
• несколько интересных архитектурных решений, основанных на конструкции из двух наклонных скатов (дома с ломаной крышей, вальмовые и полувальмовые кровли, мансардные конструкции);
• долговечность конструкции в сочетании с ее простотой и доступностью;
• универсальность: одинаково органично выглядят простые дома из бруса, оснащенные двускатной крышей, и двухэтажные особняки в классическом или современном стиле;
• система наслонных и висячих стропил, ставшая основой двухскатной крыши, позволяет регулировать нагрузку на кровлю в зависимости от погодных условий и температурных колебаний.

Минусов у двускатной крыши нет, иначе ее давно бы уже вытеснили современные сложные конструкции.

Односкатные крыши

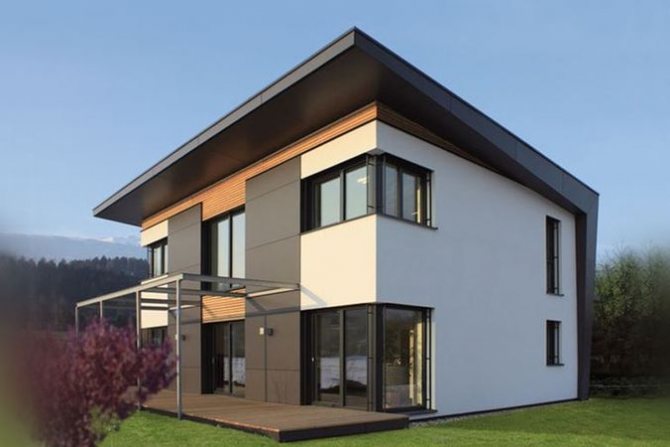

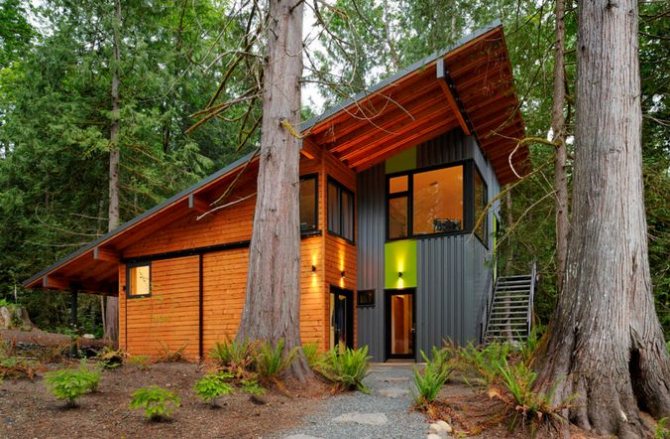

Крыша односкатной формы имеет плоскую поверхность, которая наклонена в одну сторону. Очень часто ее устраивают на разновысотных стенах. При монтаже такой очень важно правильно выбрать величину наклона, чтобы часть строения располагалась навстречу ветрам.

Самый простой вариант скатной крыши

Небольшая стоимость по сравнению с мансардной или купольной;

Возможность последующей достройки этажей без грандиозного демонтажа;

Лёгкий монтаж дымоходов и стеков;

Широкий выбор материалов для кровли;

Высокий коэффициент использования площади;

Возможность монтировать балкон и огромные окна от потолка до пола.

Также очень популярен для домов в современном стиле

Особых недостатков у односкатной кровли не бывает если не считать ее

Не очень презентабельный вид.

Однако, если грамотно спроектировать конструкцию, скомбинировать несколько скатов на разных уровнях, тогда получиться вполне привлекательная крыша. Немаловажен также правильный подбор материала – если выбрать, например, металлочерепицу, тогда получиться красивая геометрия ската, а вот профлист превратит дом в сарай.

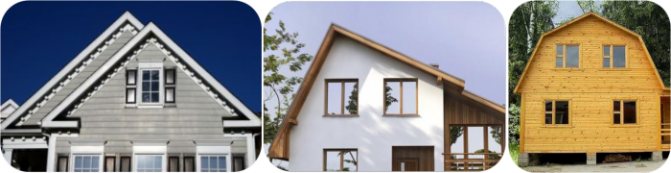

Разновидности двускатных крыш

На первый взгляд, может показаться, что конструкция кровли из двух наклонных плоскостей слишком заурядна и проста. Но это далеко не так – сегодня есть несколько стандартных вариантов интересного оформления таких конструкций, а также, существует масса авторских решений, разработанных профессиональными архитекторами под конкретный дом.

Можно отметить несколько несложных конструкций крыши из двух скатов.

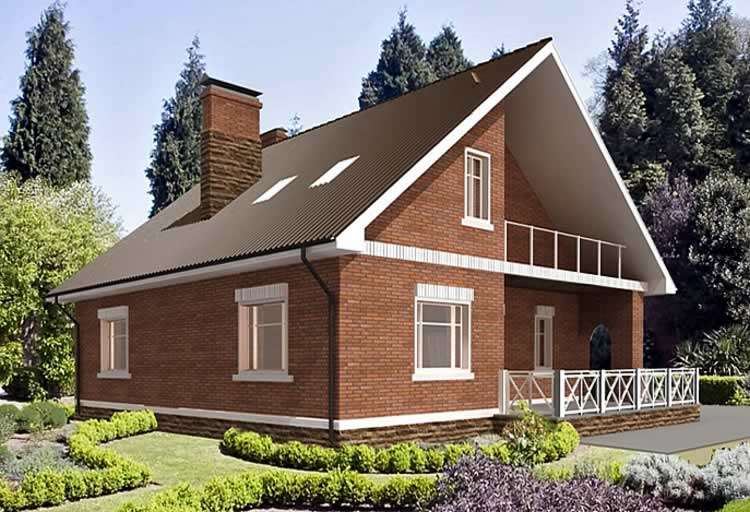

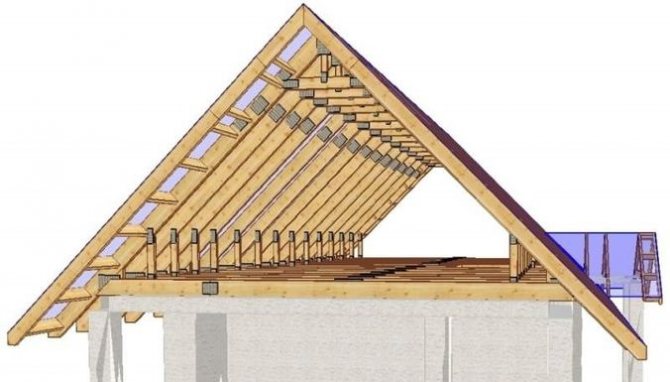

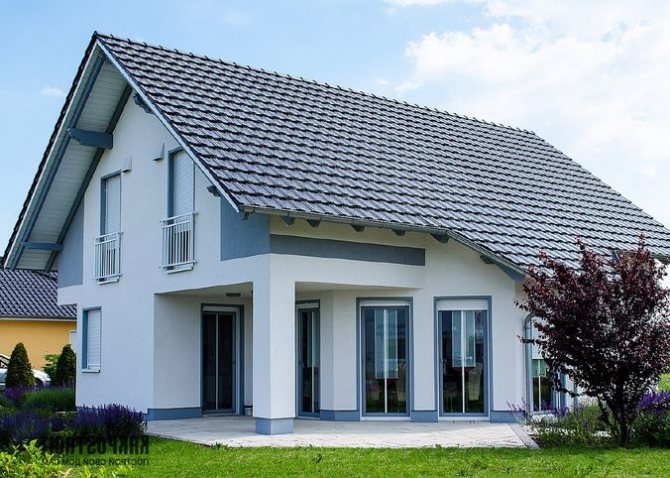

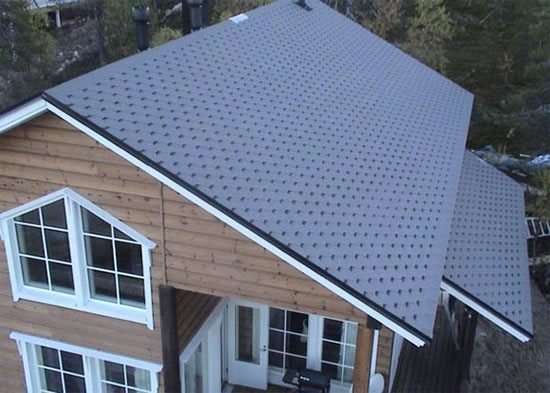

Традиционная двускатная кровля

Представляет собой треугольник с двумя одинаковыми сторонами, которые и являются скатами. Скаты наклонены под одним углом, имеют равную длину и одинаковую площадь. Чаще всего такие крыши располагают над загородными домиками, садовыми постройками, гаражами и банями. Конструкция самая простая, возвести ее можно самостоятельно, без посторонней помощи и профессионалов.

Необходимо помнить, чем больше угол наклона ската, тем больше строительным материалов понадобится хозяину. Зато и защищать от дождя и снега высокая треугольная крыша будет лучше, а вот в регионах с сильными ветрами лучше не делать уклон больше 15- 20 градусов.

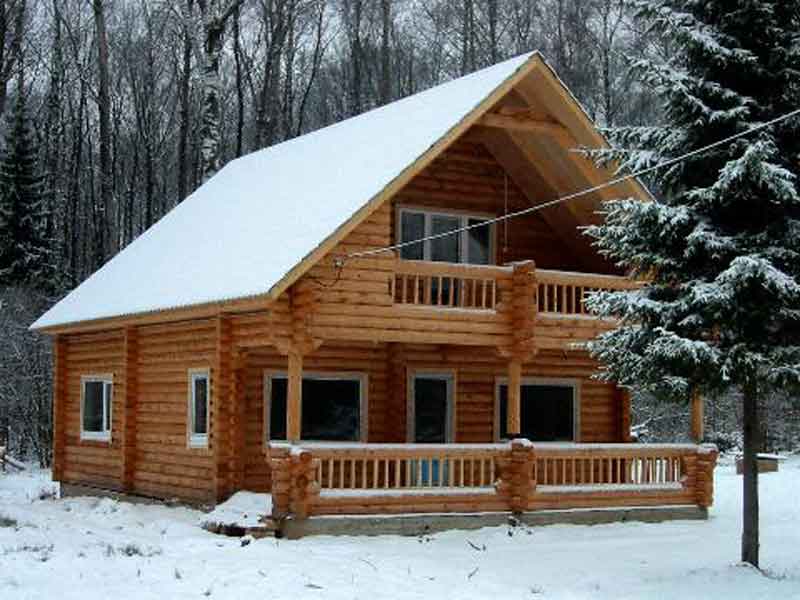

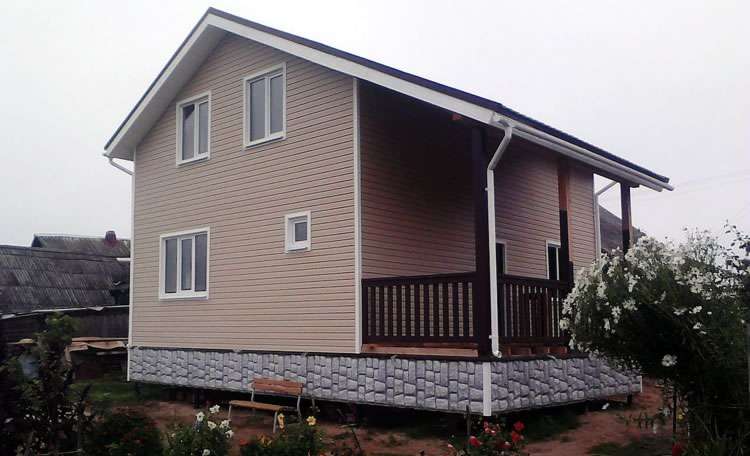

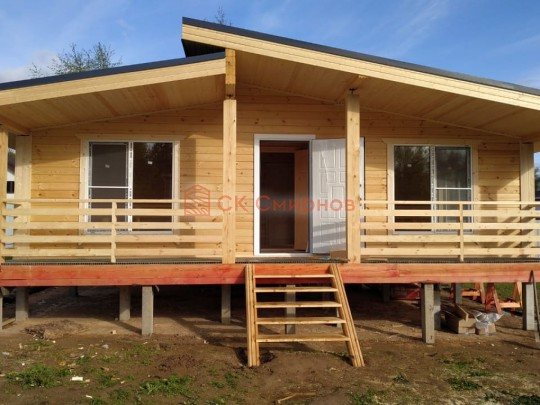

Двускатная крыша с террасой

Это отличное решение для загородных домов и небольших коттеджей. Построить такую кровлю можно и над уже существующим домом, и над жильем, которое только проектируется.

Воплощение такой идеи практически не отличается от строительства обычной кровли из двух скатов – с фронтона дома нужно установить ограждение и продлить доски пола второго этажа на террасу, а часть ската зашить вагонкой или другим обшивочным материалом на глубину ската.

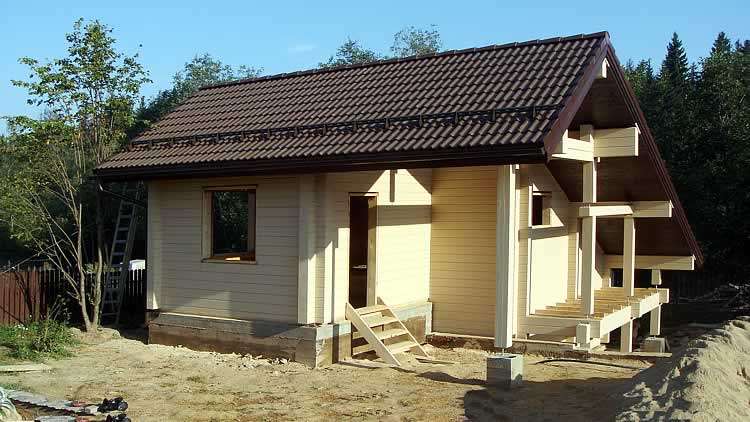

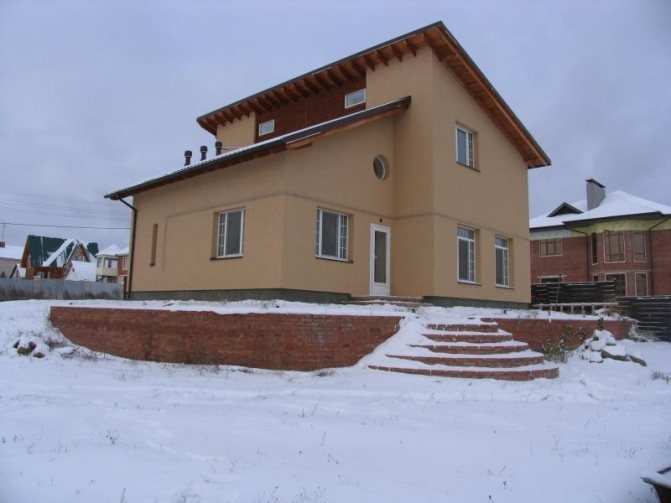

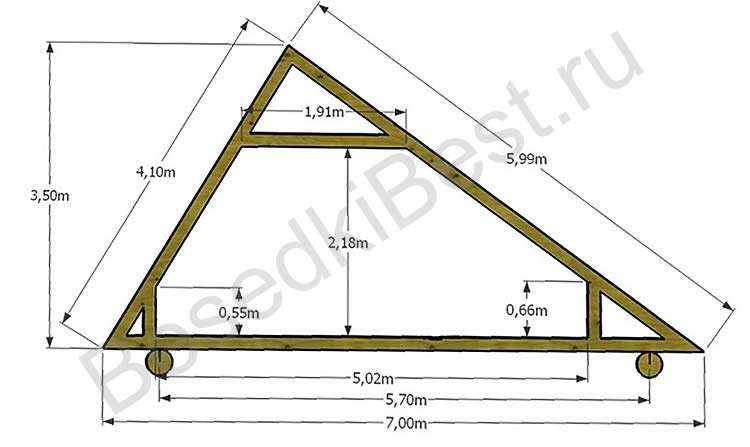

Асимметричная кровля из двух скатов

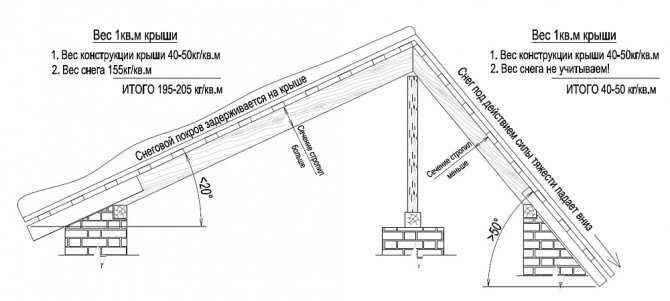

Известно, что скат, наклоненный под углом в 20 градусов, воспринимает в два раза меньше нагрузки, чем 40- 45 градусная кровля, и, соответственно, на него в два раза сильнее давит ветер, чем на крышу с уклоном в 11 и меньше градусов.

Становится понятно, что использовать асимметричные крыши необходимо в местности с постоянным и сильным ветром, направление которого заранее известно. Примером может стать дом, расположенный между лесом и полем: со стороны открытого пространства (поля) монтируют пологий скат, а со стороны естественной защиты от ветра (леса) дом кроют отвесной крышей, скат которой имеет уклон более 40 градусов.

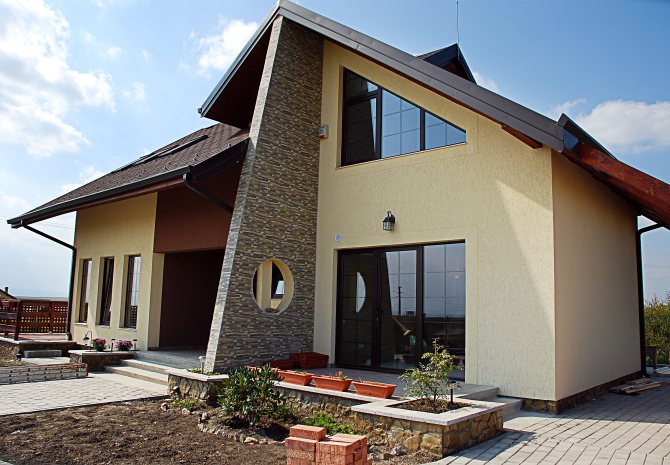

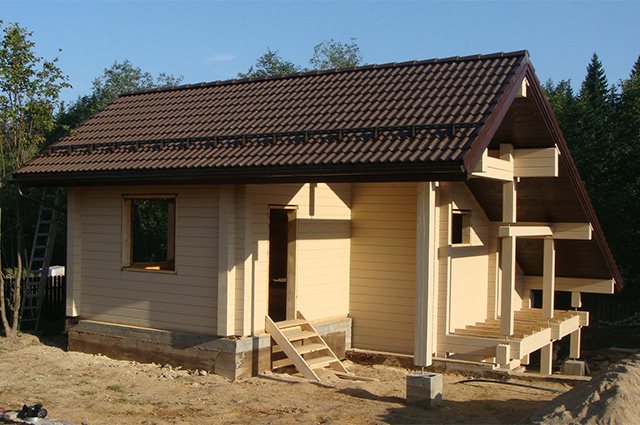

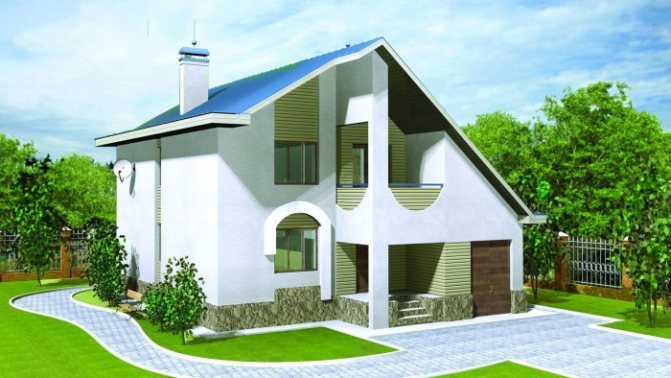

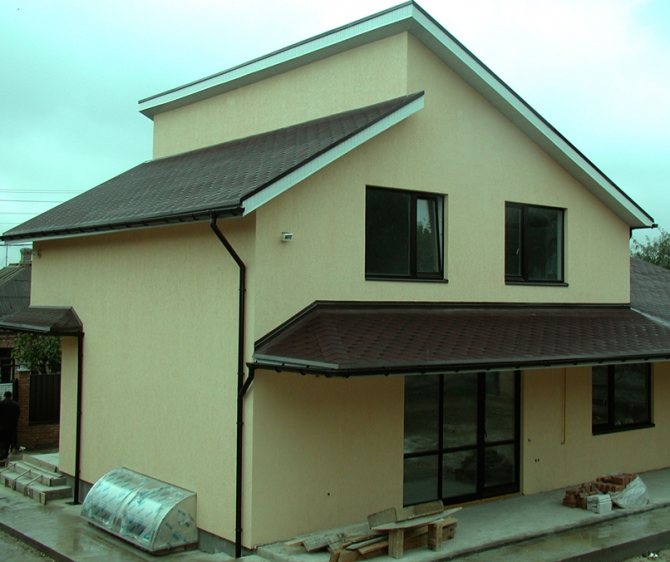

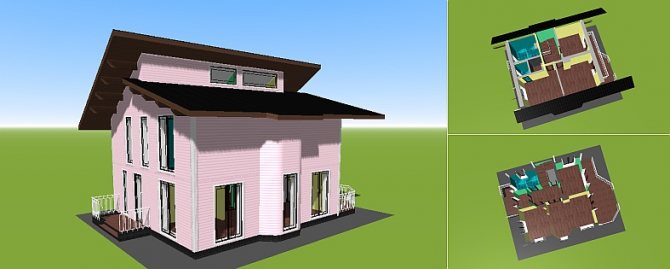

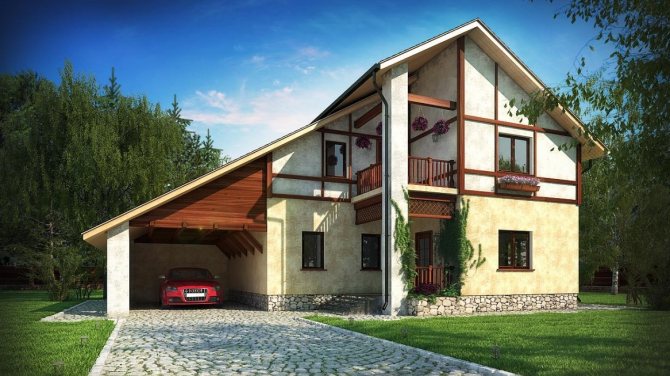

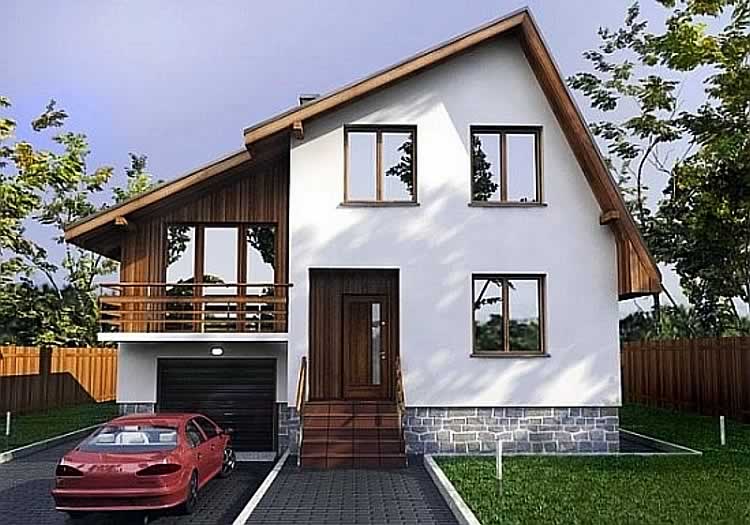

Разноуровневые двускатные крыши

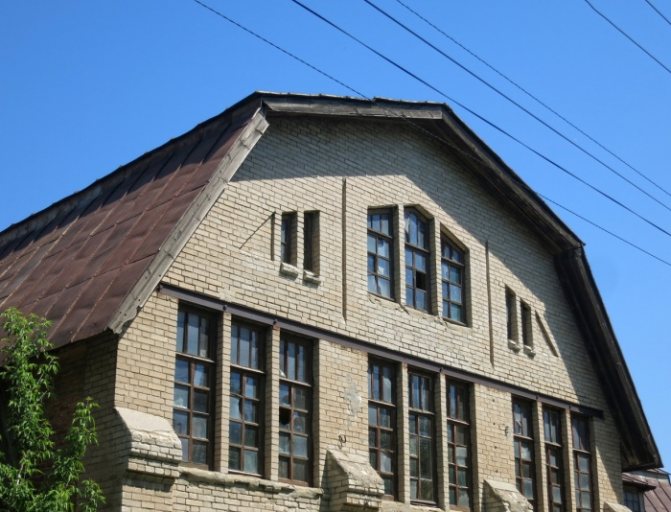

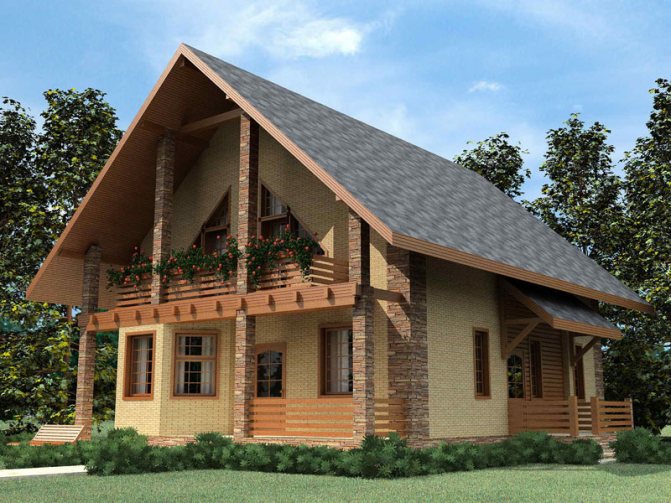

Можно встретить и более интересную конструкцию ассиметричной кровли – когда скаты не только разные, они еще и располагаются на различной высоте. Этот вариант так же имеет практическое обоснование – разноуровневая конструкция позволяет облегчить давление крыши на перекрытия и несущие стены, разделяя нагрузку.

Как правило, такие конструкции имеют один скат, который существенно больше по площади, чем второй. Именно эту часть и опирают на выступающую несущую стену, перенося на ее вершину конек. Точкой опоры для второго, меньшего по размеру ската, становится балка, укрепленная на уровне перекрытия первой части дома.

Можно сказать, что разноуровневая двускатная крыша – это, по сути, две односкатных кровли, соединенных в единую конструкцию. Обоснованно строительство такой крыши над габаритными домами, где длина цельных стропильных ног была бы слишком большой, что существенно увеличило бы стоимость постройки.

Разные уровни кровли позволяют устраивать свесы, навесы, продлевать крышу на пристройки (гаражи, террасы, летние кухни).

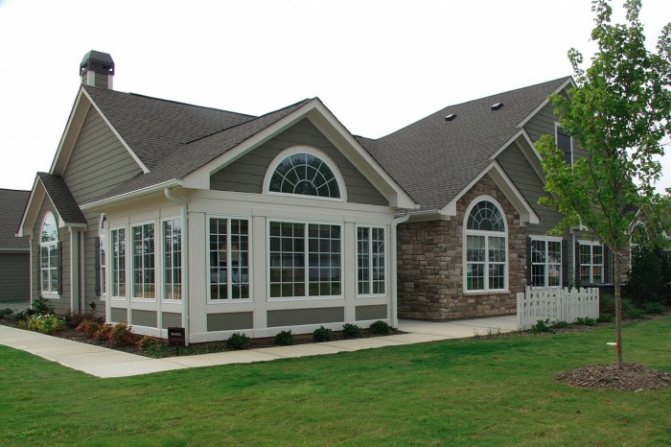

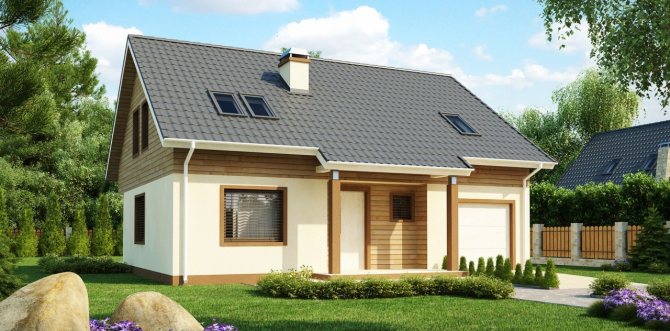

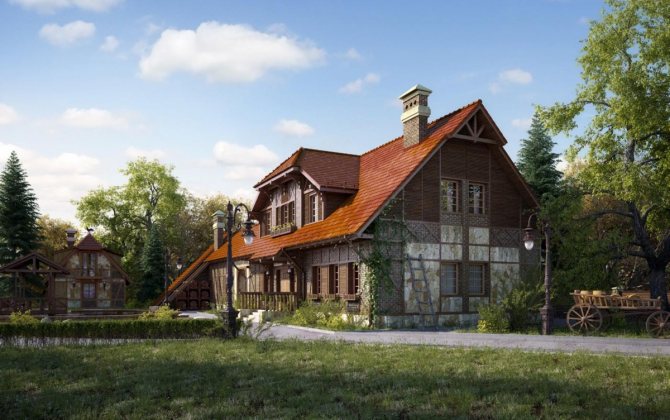

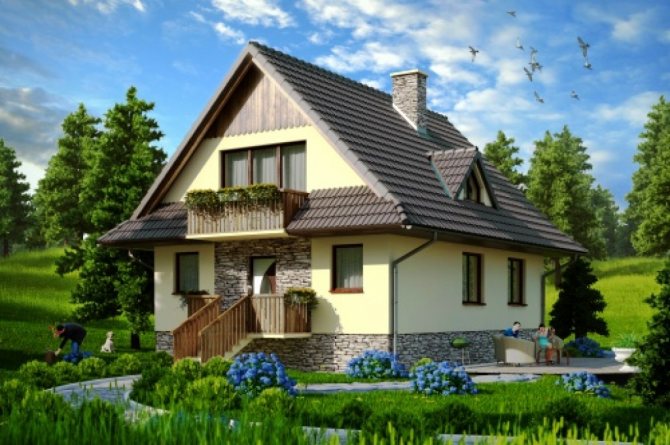

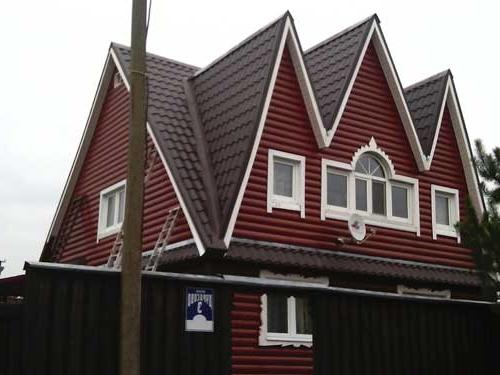

Двускатные кровли с мезонинами, эркерами и слуховыми окнами

Такая конструкция уж точно не покажется скучной, ведь дополнительные элементы только усиливают ее эстетику и красоту. Эркеры – выступающие из кровли башенки с собственной крышей, напоминают об архитектуре прошлых веков, отлично выглядят на домах в классическом или готическом стиле. Внутри эркеров можно расположить столовую или комнату для гостей, так что, эта надстройка имеет еще и практическое назначение.

Для тех, кто мечтает о жилой комнате в чердачном помещении, отличным вариантом станет крыша с мезонином и слуховыми окнами. Выглядят дома с таким оснащением очень живописно, особенно приятно находиться под самой крышей в доме, окруженном лесом или горным ландшафтом.

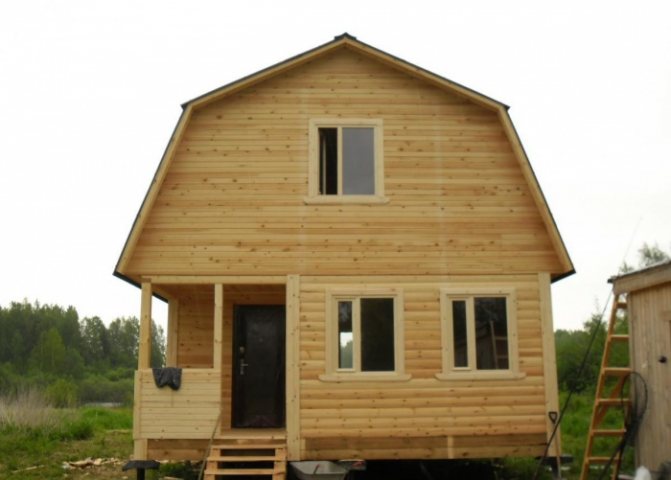

С ломаными скатами

Такая конструкция тоже относится к двускатным крышам, выглядит она как пятиугольник. Эффект заключается в том, что верхняя часть кровли выполняется под одним углом, а нижняя – совершенно под другим.

Такой вариант считается наиболее приемлемым для обустройства под крышей жилой мансарды. Сопротивление снеговой нагрузке хорошее, ветру ломаная конструкция так же противостоит нормально. Конечно, увеличивается расход строительных материалов, что нужно учитывать.

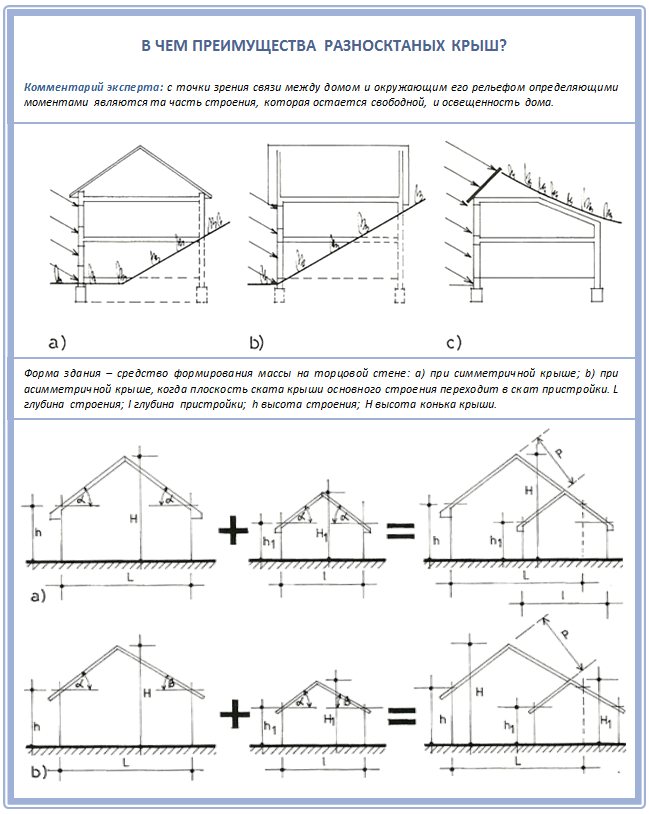

Преимущества и недостатки разноскатных крыш

В чем же так хороша асимметричная крыша, что ради ее благ многие готовы рискнуть и крепостью дома, и долговечностью кровли над собственной головой? Давайте их перечислим.

Уникальность и дизайн

Асимметричная крыша всегда и в любой местности выглядит стильно. В нашей стране, спустя столько веков неизменного строительства щипцовых двускаток, любые подобные проекты уже бросаются в глаза, вызывают удивление и оставляют неизгладимые впечатления.

Более того, если вы захотите создать абсолютно уникальную архитектуру дома, то воплотить свою сумасшедшую затею легче всего как раз при помощи такого решения, как разные скаты.

Выгодная архитектура

Заметим, что работа с несимметричной двускатной крышей более приятна и интересна для любого архитектора. Ведь теперь ему не нужно сначала рисовать контуры дома – типичный прямоугольник, и только тогда вмещать туда все то, что запланировал он и его заказчик. Теперь никаких рамок нет: сначала вы проектируете внутреннее пространство дома, делаете его таким, как вы захотите, и такой формы, как подсказала вам ваша фантазия.

Теперь вы размещаете возле дома и гараж, и веранду, и любую беседку, и вам не нужно будет переживать о том, чтобы строить все это не на один фундамент и присоединять разные крыши. Теперь, как ваш проект будет готов на бумаге, вы просто сверху рисуете крышу так, чтобы она накрыла все.

И еще много ценных плюсов:

Чаще всего ассиметричную крышу строят тогда, когда второй этаж дома планируется неполным. Например, площадь первого этажа – 120 квадратных метров, а второго – всего 60. В этом случае крыша закрывает только две-три комнаты верхнего этажа, а остальное пространство остается в открытым.

Чем хорошо такое строительство, и чем привлекателен такой проект? В первую очередь тем, что на фундамент такого дома уже оказывается куда меньше давление, чем у полноценного двухэтажного здания. И при этом сам фундамент уже не нужно строить слишком широким, рассчитанным на лишние квадратные метры.

Нередко также ассиметричную крышу используют для установки какого-либо необходимого оборудования, например, солнечных батарей.

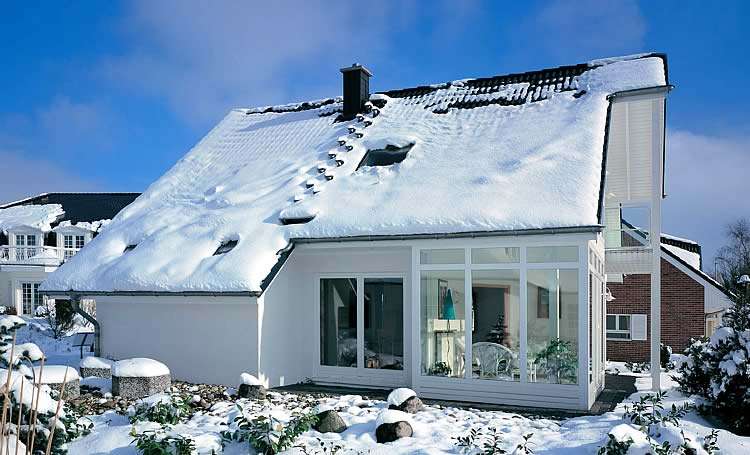

Противостояние стихиям

Разноскатная крыша хороша тем, что при помощи такой конструкции решаются проблемы с сильными ветрами и снегопадами. Дело в том, что если в определенной местности преобладает практически одно и то же направление ветров, тогда скатную крышу есть смысл строить так, чтобы с ветреной стороны она имела более пологий скат, а с более тихой – более крутой.

Таким подходом за раз решается проблема с распределением нагрузки от ветра и снега, тогда как обычно сложно решить, делать ли крышу остроконечный, избавившись, таким образом, от тонн снежинок, либо пологой, чтобы ее не сорвало в первую же бурю.

А насколько сложно обычно рассчитать снеговые и ветровые нагрузки крыши, вам расскажет это видео:

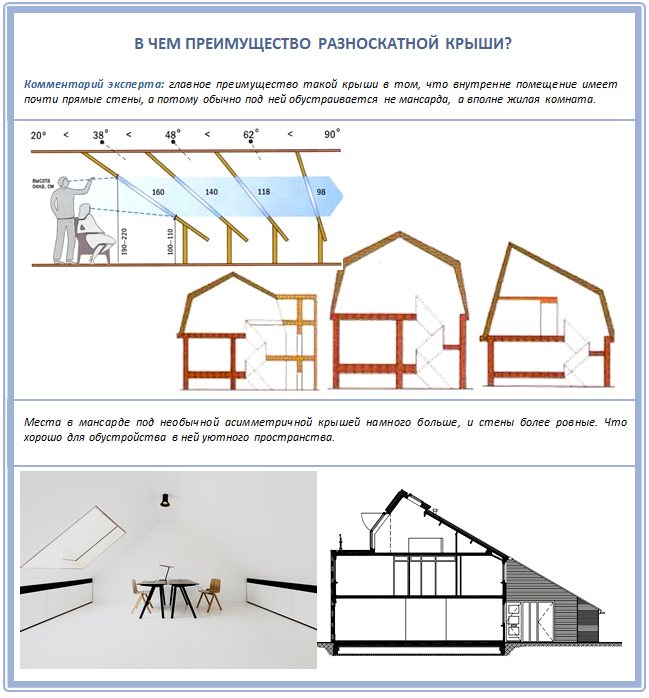

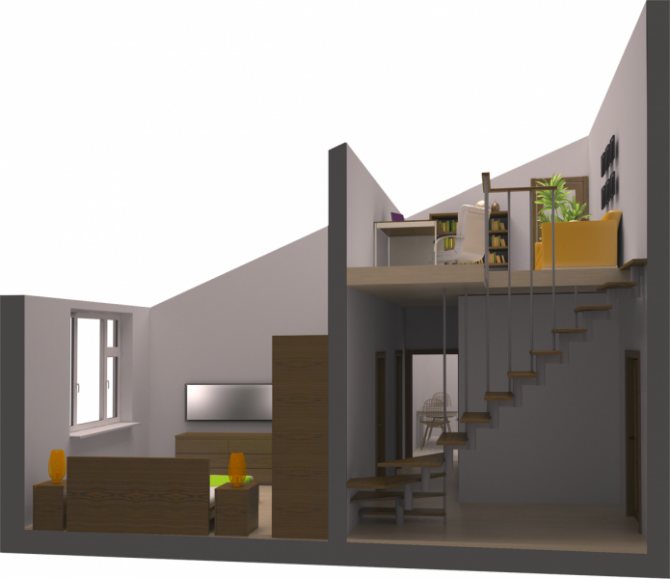

Настоящее «спасение» для мансарды

Дело в том, что типичная мансарда под обычной двускатной крышей – наиболее проигрышна и выглядит неприятно, даже психологически давит. Все дело в геометрии внутреннего помещения: непонятное темное пространство под самым коньком совсем лишает впечатление от мансарды как жилого помещения, а резкий наклон скатов и острые углы уюта уж точно не придают.

Конечно, современные дизайнеры предприимчивые и хитрые, и уже научились использовать во благо все эти недостатки, устраивая шкафы-купе, и организовывая такое пространство как нечто выгодное и стильное. Если посмотреть на такой готовый дизайн интерьера такой мансарды, сразу возникает так называемый «вау-эффект» и кажется, что жить в такой мансарде – сплошное удовольствие.

Но на самом деле все это большей частью красиво – только на глянцевой картинке, а в жизни такая мансарда, как оказывается, имеет слишком мало полезной площади. Поэтому двускатная крыша с разными скатами – куда более оптимальное решение. Особенно крыша, у которой смещен конек.

В этом случае геометрия мансарды получается уже не такой непривычной, а одна из стен вполне может быть даже вертикальной, если вы без сожаления потеряете каких-то полуметра острого пространства под этим скатом:

Некоторые архитекторы даже рекомендуют строить для мансардных домов асимметричные крыши, а, именно, двускатные с разными скатами. Так, чтобы карниз выносился вперед и был отдельным выразительным архитектурным приемом. Но, заметим, двухскатная крыша с разными скатами в 90% случаев строится действительно без чердака.

Делать или не делать такую крышу?

По сути, на чашах весов у вас два аспекта:

• На первой чаше: уникальность, дизайн и некоторые функциональные преимущества.
• На второй чаше: сложность исполнения подобных проектов.

Поэтому решите для себя, что для вас важнее: уникальность или простота, и готовы ли вы многие долгие часы делать подробный чертеж, просчитывать каждую мелочь и рисковать, по сути, целой постройкой, если у вас недостаточно опыта. Зато ради того, чтобы гордиться собой и иметь в доме лишнее удобное пространство. Скажем так: в этом плане современные застройщики становятся все смелее и смелее!

Итоги

Дома с двускатной крышей – это классика, а она, как известно, никогда не выходит из моды. Кроме того, такие конструкции имеют целый ряд преимуществ перед более сложными вариантами, крыши из двух скатов оказываются более долговечными и практичными.

А при правильном подходе, дом будет выглядеть очень даже эффектно – нужно только выбрать незаурядный проект двухскатной кровли и грамотно воплотить его в жизнь.

Работаем в регионах

ЦФО (Москва и Московская область (Подмосковье), Белгород и Белгородская область, Брянск и Брянская область, Владимир и Владимирская область, Воронеж и Воронежская область, Иваново и Ивановская область, Калуга и Калужская область, Кострома и Костромская область, Курск и Курская область, Липецк и Липецкая область, Орел и Орловская область, Рязань и Рязанская область, Смоленск и Смоленская область, Тамбов и Тамбовская область, Тверь и Тверская область, Тула и Тульская область, Ярославль и Ярославская область).

СЗФО (Санкт-Петербург и Ленинградская область, Мурманск и Мурманская область, Архангельск и Архангельская область, Великий Новгород и Новгородская область, Вологда и Вологодская область, Петрозаводск и Республика Карелия, Сыктывкар и Республика Коми, Псков и Псковская область).

Как мы работаем?

Вы определяетесь с проектом и всеми деталями: требуется ли перепланировка, улучшение базовой комплектации, под ключ или под усадкум (без отделки) будет строиться дом или баня и т.д.

Разноуровневая двускатная крыша

Ищите оригинальный и необычный проект загородного дома, который бы при этом был функциональными и практичным? Двухскатная крыша с разными скатами — подходящий вариант. Необычная конструкция характеризуется привлекательным внешним видом, высокой теплоизоляцией и рациональной планировкой. Сделать подобную кровлю можно, разместив один скат в южную сторону, а второй — под другим углом либо длиннее в сторону севера.

Вальмовая крыша

Крыша вальмовая состоит из четырех плоскостей, которые располагаются под углом. Такая кровля считается одной из разновидностей четырехскатной крыши.

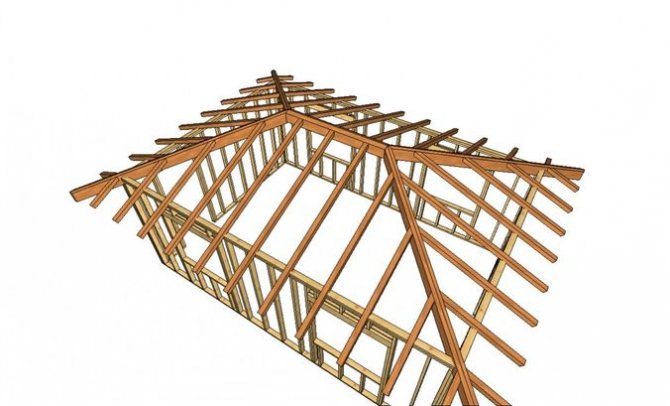

Схема вальмовой крыши

Не подвержена деформации в местах карнизных навесов;

Оригинальный внешний вид;

Может противостоять сильным ветрам;

Возможность оборудовать мансарду или чердак;

Хорошо защищает фасад от осадков, благодаря установке дополнительных свесов.

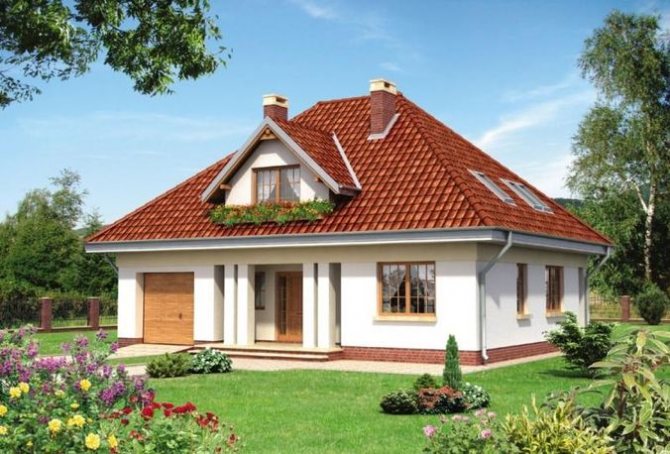

Фото дома с вальмовой крышей

Недостатком вальмовой крыши считается:

Сложность ее монтажа, трудоемкость укладывания кровельных материалов;

Из-за скатов уменьшается площадь чердачного помещения.

Специфика и виды двухскатной кровли

Двухскатная крыша — традиционный и доступный вид кровли. В данном случае две наклонные плоскости пересекаются в коньке, который расположен параллельно длинной стороне строения. Несмотря на другие более современные и сложные виды кровли, двухскатная форма остается востребованной и сегодня. Ведь такая конструкция выполняет защитные функции. С такой кровли легко скатывается снег и стекает дождевая вода, не накапливаясь в отдельных участках.

В зависимости от угла наклона двухскатная кровля бывает следующих видов:

• Симметричная классическая конструкция предусматривает в основе равнобедренный треугольник и угол наклона в 45 градусов. Она без проблем выдерживает снеговые и дождевые нагрузки, однако не подходит для обустройства мансарды;
• Ломаная кровля подходит, чтобы рационально применять пространство на чердаке. В данной конструкции в верхней части скаты пологие, в нижней — имеют резкий наклон. Ломаная крыша требует более сложной стропильной системы;
• Несимметричная конструкция тоже позволяет обустроить мансарду, однако пространства для этого остается гораздо меньше. При этом кровля выглядит оригинально и необычно;
• Асимметричная кровля характеризуется той же конструкцией, что и классическая симметричная, но при этом конек смещен в сторону, а не располагается по центру. Разноуровневая конструкция позволит использовать крышу в качестве навеса для террасы или веранды.

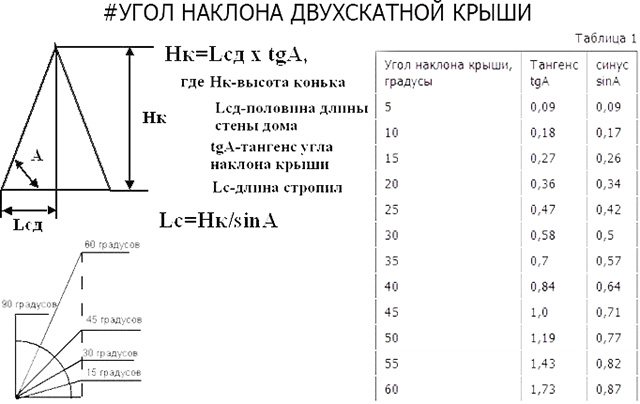

Угол наклона двухскатной кровли варьируется в пределах 11-45 градусов, но может быть и больше. Чем суше и теплее климат, тем более плоской должна быть крыша. Пологая конструкция рекомендуется для регионов с регулярными сильными ветрами, так как при сильном уклоне давление ветра повышается в пять раз. А для районов с обильным количеством осадков лучше делать больший уклон. Тогда на кровле не будет скапливаться снег и дождевая вода, уменьшится снеговая нагрузка.

Основные типы крыш

Все крыши условно можно поделить на два основных типа:

Плоские крыши

Многослойные горизонтальные конструкции практически без уклона, 1-2⁰ (до 4⁰) необходимые для отвода осадков визуально практически незаметны. Подразделяются на эксплуатируемые и неэксплуатируемые, актуальны для домов в современном и минималистском стиле. При кажущейся простоте конструкции, сложность реализации обусловлена повышенными требованиями к гидроизоляции.

Скатные крыши

Внутри категории подразделяются на несколько разновидностей, отличающихся количеством и геометрической формой скатов и уровнем сложности реализации.

• Односкатная крыша – в исходном варианте самый упрощенный подвид, представленный одной наклонной плоскостью, опираемой на несущие стены, расположенные на разном уровне по высоте. Угол наклона ската варьируется в диапазоне от 10 до 60⁰, оптимальным считается уклон односкатной крыши в 30-35⁰. Для повышения декоративности односкатной крыши конструкцию усложняют, несколько закругляя, изгибая плоскость или комбинируя направленность.

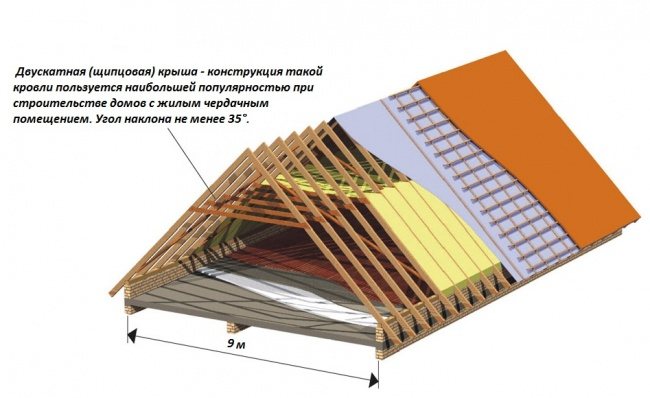

• Двускатная (щипцовая) крыша – одна из самых распространенных конструкций, состоит из двух наклонных плоскостей, разделенных коньком (ребром). В этом типе конструкции появляются фронтоны – боковые части стен в виде треугольников, формируемые из основных стеновых материалов или отличных от них. В зависимости от архитектурного замысла, скаты могут быть как одинаковыми, образовывая в поперечнике равнобедренный треугольник, так и с разными углами наклона и длиной свеса. Минимально допустимый угол наклона скатов – 20⁰, оптимальный – 40-60⁰.

Остальные подвиды, за исключением нестандартных конструкций, являются производным двускатной крыши.

Четырехскатные (вальмовые или шатровые) крыши образуются из двухскатных крыш. Их фронтоны срезаются наклонными плоскостями на всю высоту. Треугольные скаты шатровых крыш называются вальмами. Полувальмовые крыши отличаются от четырехскатных тем, что наклонными плоскостями у них срезаются лишь часть фронтонов. Четырехщипцовые крыши образуются от соединения четырех двускатных плоскостей.

Если под крышей запланирован не чердак, а жилое помещение, сезонное или круглогодичного проживания (отапливаемое), строится крыша мансардного типа. Она может быть как упрощенной двускатной, так и вальмовой, и полувальмовой, ее особенностью является не форма скатов, а наличие теплоизоляции в кровельном пироге. Зачастую при нехватке жилой площади в мансарду преобразуют холодный чердак или выполняют капитальную реконструкцию, надстраивая мансардную крышу с большей квадратурой.

К оригинальным же крышам можно отнести круглые (купольные, конические) – они возводятся преимущественно на домах круглой формы, а так же над башенками, на домах с «замковой» архитектурой. От обычных, скатных, они отличаются не только формой, но особым строением стропильной системы.

Преимущества разноскатной кровли

• Устройство хотя бы одного ската под углом свыше 45 градусов значительно увеличивает полезную площадь на чердаке. В результате можно обустроить мансарду;
• Внутреннее пространство под разноскатной кровлей имеет почти прямые и ровные стены, что позволяет обустроить комфортную и уютную жилую комнату на мансардном этаже;
• Уникальный красивый дизайн, который выгодно выделит дом на фоне других строений, будет вызывать удивление и восхищение;

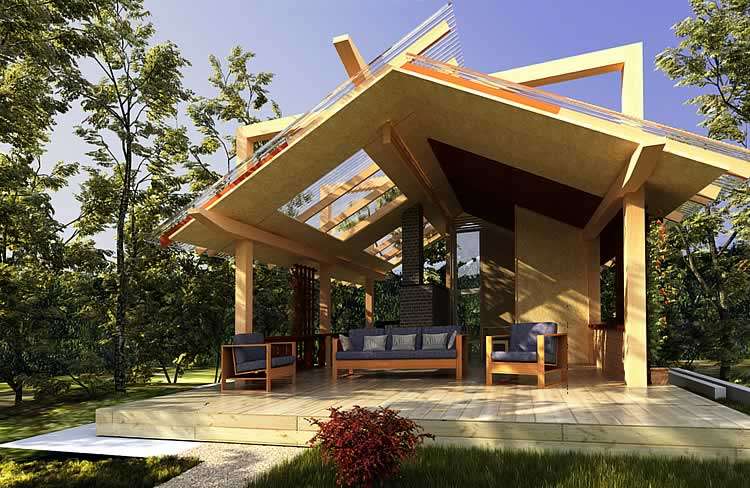

• Под такой кровлей удобно размещать пристроенную террасу, гараж или веранду на одном фундаменте и под одной крышей. Это сокращает расходы и время на строительство;
• На фундамент оказывается меньшее давление. Кроме того, основу не нужно делать слишком широкой. Какой фундамент выбрать для деревянного дома, смотрите здесь;
• На асимметричную крышу можно установить солнечные батареи и другие подобные устройства;
• Высокие эксплуатационные качества, прочность и долговечность. Кровля легко выдерживает нагрузки снега и сильного ветра.

Купольные и конические

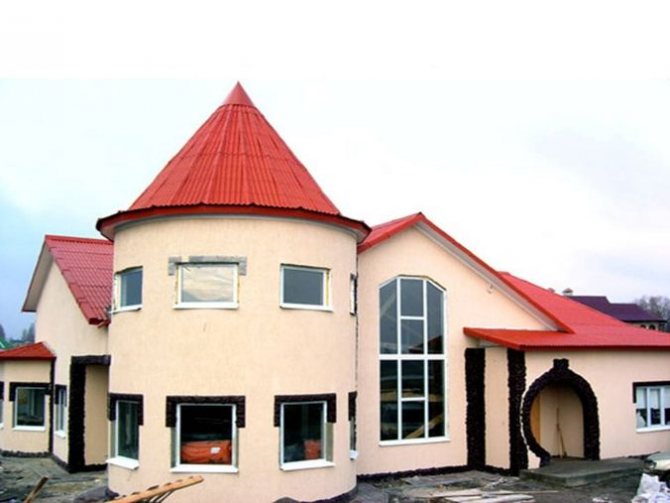

Конусные типы крыш устанавливаются над круглыми или многогранными зданиями. Для них используются опорные элементы. Купольная крыша считается одной из оригинальных и красивых форм крыш частных домов.

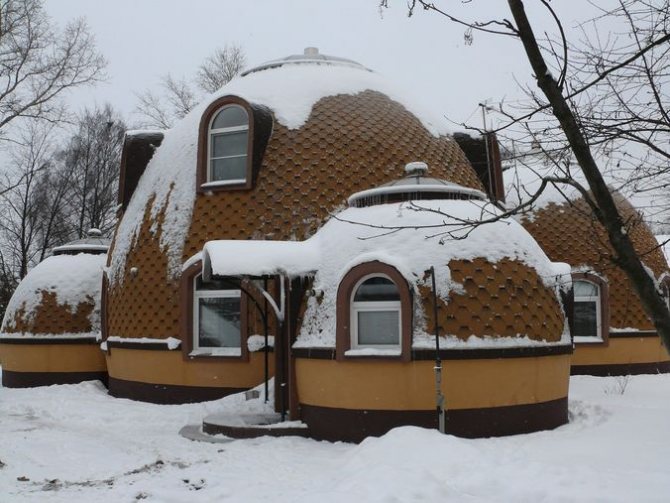

Купольная — используются в современном пост-модерн стиле

Благодаря своей конфигурации, сооружение хорошо переносит все капризы природы, обладает повышенной прочностью и сейсмоустойчивостью.

Такая крыша придает дому замково-башенный вид

Недостатками такого вида крыш считается:

Чрезвычайная сложность их монтажа;

Невозможность размещать на них окна или обустраивать полезное пространство под ними;

Такой вариант кровли редко используется для частного дома и является одним из самых затратных.

Лучшие проекты домов с разноскатной кровлей

Компания “МариСруб” предлагает индивидуальные и типовые проекты деревянных домов с двускатной ассиметричной, несимметричной или ломаной крышей. Архитектор фирмы подберет наиболее подходящий угол наклона, форму и материал кровли, чтобы дом стал функциональным и смотрелся гармонично. Специалист сделает необходимые расчеты с учетом климата региона и дизайна строения. Под кровлей обустроит мансардные помещения и комфортные жилые комнаты. Предлагаем популярные проекты с разноскатной крышей.

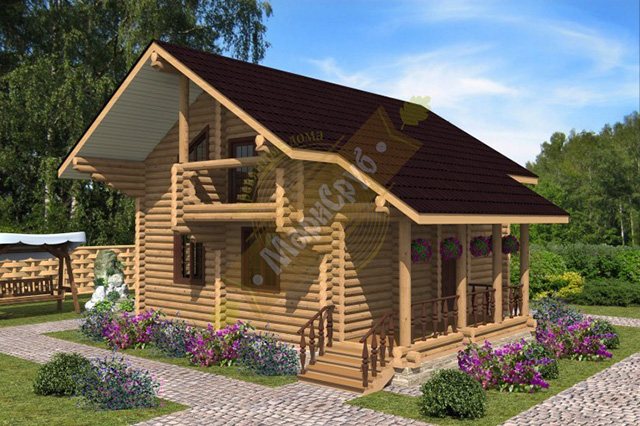

Байкал — коттедж с мансардой, балконом и террасой. Это подходящее решение для людей, которые ценят комфорт и функциональность. На площади 123 квадратных метра разместились просторная кухня-гостиная, три спальни и два санузла. Кроме того, в проект входят кладовая и отдельная котельная.

Выступающая часть разноскатной кровли полностью закрывает небольшую террасу и аккуратный балкончик. Балкон придает строению изящество и оригинальность. Он увеличит площадь и может использоваться, как место для отдыха. Кроме того, на балконе удобно хранить и сушить вещи. А на веранде комфортно отдыхать.

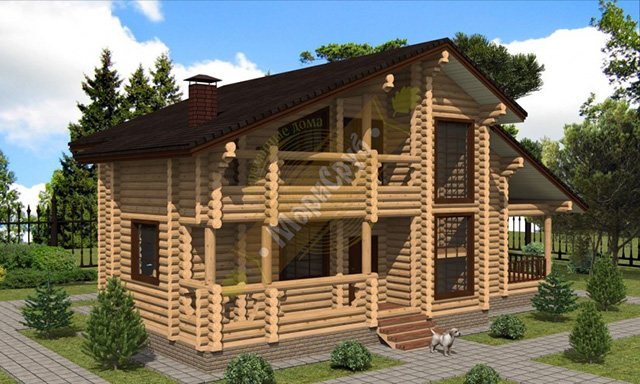

Олимп — просторный коттедж с разноскатной крышей. Этот дом подходит для большой семьи и для тех, кто любит принимать гостей. Он включает три спальни, кухню и гостиную, просторный кабинет и два санузла. Особенностью данного проекта являются огромная угловая терраса площадью свыше 30 квадратных метров, компактный уютный балкончик и большая лоджия. Разноскатная крыша покрывает и террасу, и балконы, выглядит эффектно и необычно.

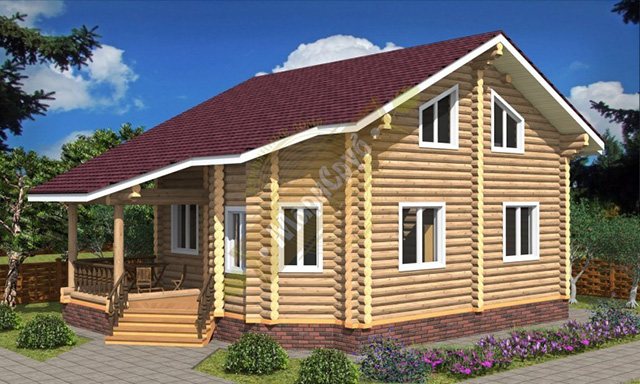

Лесная сказка 3 — популярный проект среди заказчиков “МариСруб”, который претерпел несколько изменений. Данный вариант отличается от предыдущих наличием второго света и отсутствием в гостиной потолка между вторым и первым этажом Это делает внутреннее пространство воздушным и легким. В доме появляется много света. Строение отличает элегантный и яркий внешний вид, что достигается за счет оригинальной двускатной кровли и эркера между террасой и главной частью дома.

Эркер представляет многогранный выступ с окнами в стене строения. Выступающий за границы фасада, он увеличивает внутреннее пространство и освещение внутри коттеджа. Под разноскатной кровлей расположилась главная часть дома и уютная квадратная терраса. Коттедж площадью 132 квадратных метра вмещает гостиную и кухню-столовую, три спальни и два санузла. Главный вход в дом идет через террасу, а с заднего фасада здания расположен еще один вход.

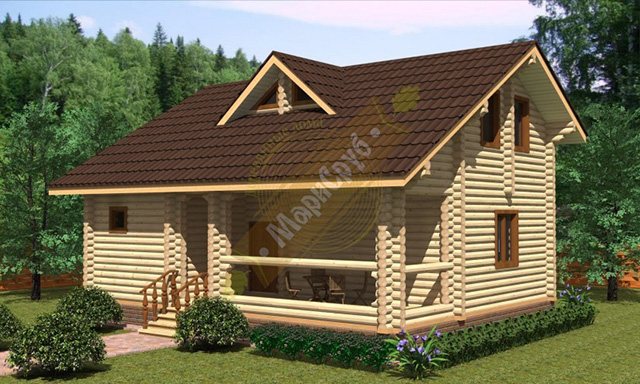

Клевер — дом площадью 130 квадратных метров включает кухню-столовую и гостиную, три спальни и санузел, уютную террасу. Несмотря на достаточно большую площадь, строение не выглядит громоздким. Спецификой проекта стала изящная разноскатная кровля и слуховое окно. Такое окно делает коттедж оригинальным и выполняет ряд полезных функций. Оно используется для проветривания мансардного помещения и станет дополнительным источником света.

Создаем проект бесплатно при заказе строительства “под ключ”! Выполняем полный спектр услуг в области строительства и отделки загородного дома. Собираем и устанавливаем сруб, проводим и подключаем инженерные сети. Подберем нужный тип кровли и фундамента, необходимые материалы и выполним монтаж. Самостоятельно изготавливаем пиломатериалы под проект! Собственное производство — гарантия качества пиломатериалов и низкие цены на строительство, ведь мы работаем без посредников.

Содержание

Виды крыш

Строительство крыши начинается с выбора проекта конструкции, то есть с определения ее будущей формы. В современном частном строительстве наиболее распространенными видами являются:

• Односкатные крыши. Вариант конструкции с одним скатом наименее трудоемкий, быстровозводимый и позволяет значительно сэкономить на материалах. Основными недостатками являются невозможность обустройства полноценного чердака и мансарды, в виду низкого подкровельного пространства, а также применения в заснеженных районах при небольших углах наклона.
• Двухскатные крыши (щипцовые). Конструкция с двумя скатами и двумя фронтонами, является наиболее распространенной в частном строительстве, поскольку обеспечивает баланс между трудоемкостью, затратами и практичностью. Позволяет создать полноценное чердачное помещение и эффективно справляется со значительными атмосферными осадками в зимний период.
• Четырёхскатные крыши. Максимально надежные конструкции в плане устойчивости к атмосферным явлениям: ветровым и снеговым нагрузкам. Отличаются значительным весом – требуют крепкого фундамента и прочных несущих стен, а также продуманной стропильной системы. Также благодаря большой площади кровельного покрытия и значительной теплоотдачи, предполагают дополнительное утепление. Вальмовые крыши. Сооружения состоят из четырех скатов, в которых боковые имеют форму равнобедренной трапеции, а торцовые – треугольника. Обладают минимальным сопротивлением к ветровой нагрузке и привлекательным внешним видом, однако сложны в расчете и монтаже.

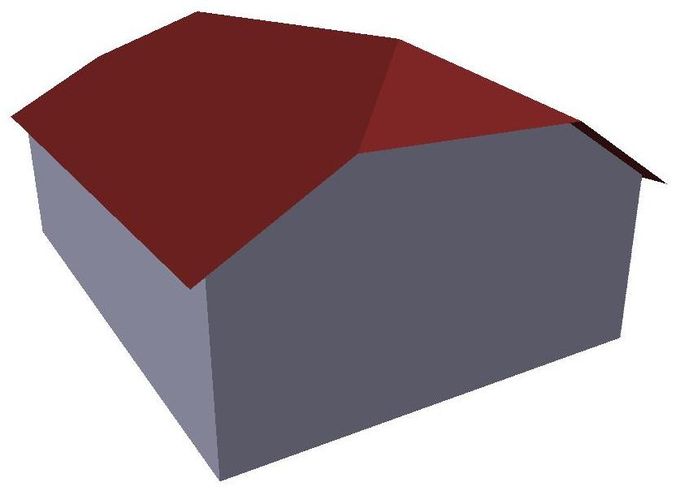

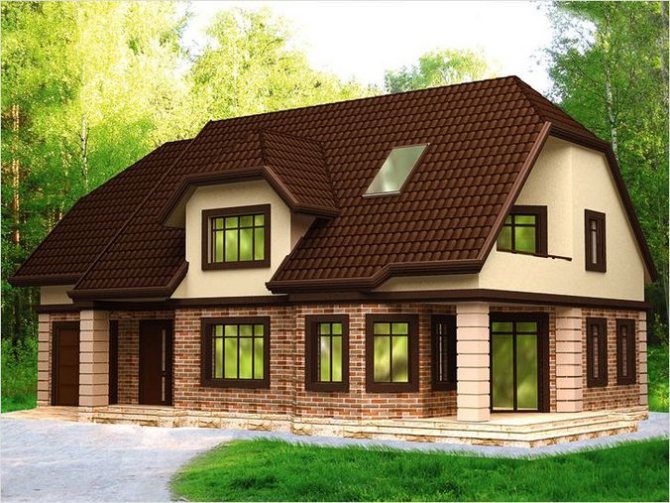

• Полувальмовые крыши (голландские). Каркасная конструкция аналогична предыдущему, за исключением треугольных скатов, которые имеют усеченный вид, в следствие чего появляются небольшие фронтоны. Главным преимуществом является возможность обустройства полноценного жилого помещения. Однако такая крыша требует создания сложной стропильной системы из-за большого количества углов.
• Шатровые крыши (пирамидальные). Системы из четырех одинаковых скатов в форме равнобедренных треугольников, сходящихся в одной точке. Конструкция обладает наилучшими аэродинамическими свойствами и устойчивостью к сильным осадкам, благодаря равномерному отводу вод. Основной недостаток – сложность проектировки и возведения каркаса.

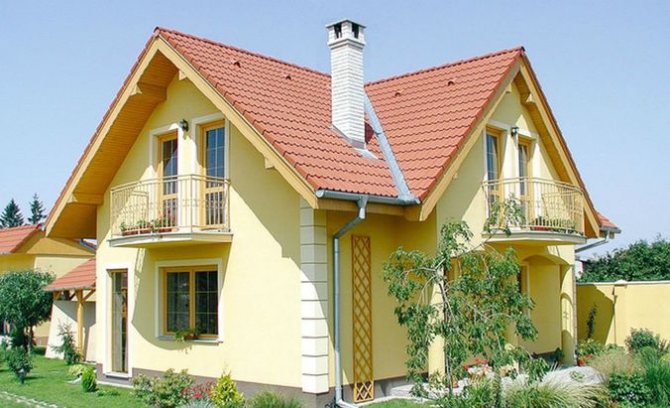

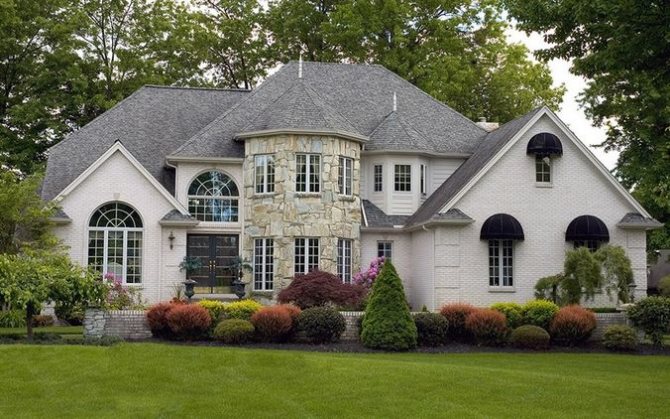

• Многоскатные крыши (многощипцовые). Представляют собой комбинированные скатные крыши для зданий в форме буквы «П», «Г», «Т». Наиболее сложные в проектировании, изготовлении и сборке. В частном строительстве применяются крайне редко.

Если вы не можете определить какую форму крыши построить своими руками – при прочих равных, сравните внешний вид конструкций и посмотрите какой вариант наиболее привлекателен.

Устройство крыши – термины

Также непосредственно перед началом строительства крыши своими руками необходимо ознакомиться с основными элементами и терминологией, которая облегчит понимание процесса и позволит найти общий язык со строителями.

• крыша – верхняя часть конструкции здания в сборе;
• кровля – верхний элемент крыши (покрытие);
• мауэрлат – опорный брус, уложенный по периметру стен здания;
• лежень – опорный брус, уложенный на внутренних несущих стенах здания;

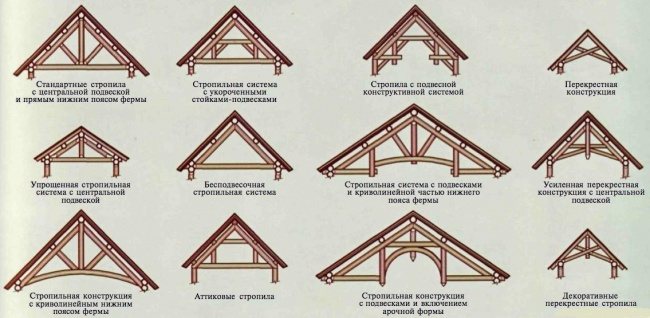

• стропила (стропильные ноги) – конструктивные элементы крыши, несущие кровельное покрытие;
• прогоны – горизонтальные продольные балки, поддерживающие стропила изнутри;
• затяжки – горизонтальные поперечные балки, связывающие ноги одной стропильной пары;
• ригель – затяжка, установленная непосредственно перед коньком конструкции;
• конёк – горизонтальное ребро, расположенное на стыке скатов в самой верхней части кровли;
• стойки – вертикальные балки, выставленные на лежень или другую опору, предназначенные для поддержки прогона;
• подкосы (подстропильные ноги) – наклонные балки, соединяющие стропила с опорными элементами и расположенные под углом в 45°;
• контробрешетка – ряды досок, уложенные вдоль стропила поверх гидроизоляционного материала;
• обрешетка – ряды досок, уложенные на стропила/контробрешетку под углом в 90°;
• карниз – свисающая часть кровли, которая прикрывает верхнюю часть наружных стен от негативного воздействия атмосферных проявлений;
• кобылки – доски, посредством которых можно удлинить стропильную ногу;
• ендова – внутренний угол, образованный на стыке двух скатов в многощипцовых крышах;
• вальма – треугольный скат крыши в торцах / крытый фронтон с уклоном;
• фронтон – верхняя часть фасада здания, которая ограничена двумя скатами.

Как рассчитать крышу своими руками?

После того как был разработан проект конструкции, обязательно требуется рассчитать количество материалов для ее изготовления. Это необходимо для того, чтобы заранее знать объем пиломатериалов и заказать соответствующую партию у производителя.

Онлайн-калькулятор расчета крыши от КАЛК.ПРО позволяет выполнить максимально точный расчет материалов, а также получить комплект чертежей и 3D-модель конструкции.

Также рекомендуется выполнить расчет крыши на допустимые нагрузки, чтобы подобрать сечение несущих элементов. Например, одной из наиболее важных деталей является стропильная нога – для нее высота и ширина бруса подбирается на основании таких параметров, как:

• материалы кровли;
• снеговая нагрузка;
• шаг укладки;
• пролет.

Однако, чаще всего, таким подробным расчетом пренебрегают и выбор стропильных сечений происходит на основе общих рекомендаций, но с незначительным запасом, поскольку в таблицах не учитываются особенности конкретной ситуации.

Виды двухскатных крыш

При строительстве жилого дома мало кто применяет нестандартные инженерные ходы. Проверенные временем конструкции обеспечивают необходимую безопасность, поэтому они популярны и востребованы. В качестве примера одного такого элемента хотелось бы привести привычный двускатный каркас крыши. Он прост в исполнении, при этом подобная конструкция хорошо противостоит самым разным климатическим условиям. Уже не одно столетие подобная кровля демонстрирует достаточную устойчивость, при этом сегодня можно увидеть исполнение разных видов двускатных крыш. Неравные углы наклона, ломаные линии, наличие асимметрии – иногда подобные ходы – не желание хозяев выразить архитектурную особенность строения, а существующие эксплуатационные требования, которые необходимо соблюсти.

В данной статье более подробно расскажем о том, какими преимуществами обладает традиционная симметричная двускатная кровля, что такое двускатная крыша с фигурным эркером, для чего некоторые хозяева намеренно увеличивают длину стороны стандартного ската.

Комбинированная крыша

Комбинированные крыши – это самый сложный вид конструкций. Они представляют собой уникальное сочетание полувальмовых, вальмовых, скатовых, конусных, мансардных элементов. Такая крыша, несомненно, является украшением дома.

Состоит из различных комбинаций всех возможных типов

Может быть воплощена в различных дизайнерских решениях.

Очень сложен, как и проектировка.

Да и затраты на возведение и дальнейшее обслуживание также велики.

Поэтому комбинированную кровлю устанавливают чаще всего на замках, церквях и прочих зданиях подобного назначения.

Читайте про следующие этапы строительства:

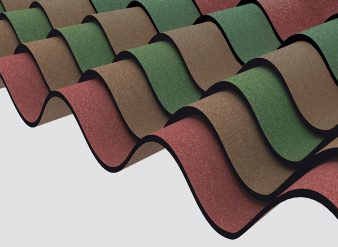

Виды кровли для частных домов

Материалы для отделки фасадов частных домов

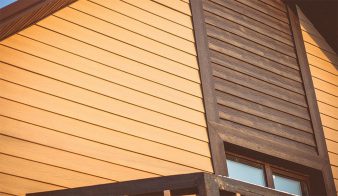

Отделка домов сайдингом: фото вариантов

Смотрите также видео о видах крыш

Особенности двускатной крыши

Что такое двускатная крыша? Это конструкция, при которой кровля формируется при помощи двух скатов, скрепленных между собой под определенным углом. Изменение градуса угла и помогает формировать разные виды кровли. На фото видно, какими разными могут быть описываемые конструкции. По сути, два ската сходиться между собой могут по-разному. В зависимости от того, как они это делают, кровельщики выделяют четыре вида двускатной крыши:

• Традиционный симметричный вариант.
• Сложная разноуровневая крыша.
• Ломаные скаты с преломлением посередине.
• Двускатная несимметричная крыша с коньком не по центру, а со значительным смещением.

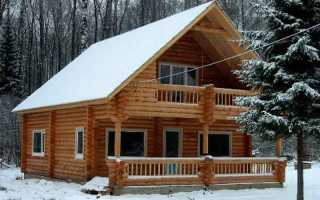

Традиционный симметричный вариант

Обычная небольшая кровля со скатами, расположенными друг к другу симметрично под углом 30 или 60 градусов – традиционный вариант исполнения. Равнобедренный треугольник – проверенная веками конструкция, ее строение не отличается особой сложностью, поэтому и расчеты стропильной системы, ка правило, достаточно просты.

Чем хорош острый угол?

• Его скаты хорошо отводят любые атмосферные осадки.
• На подобной крыше не скапливается снег, поэтому отпадает необходимость проводить зимой очистительные работы.
• Покрывать такую крышу можно любым кровельным материалом.

Строители называют такую крышу «щипцовой». Недостаток у данного варианта исполнения кровли один – стандартное дизайнерское исполнение.

Традиционный вариант исполнения представлен несколькими модификациями. Название зависит от градуса угла между двумя стропилами.

1. Классическая щипцовая крыша имеет угол, равный 45 градусом. Такой вариант кровли поменяется тогда, когда ширина строение не превышает восьми метров.
2. Пологая крыша имеет угол между скатами, равный менее 45 градусов. Такая кровля устанавливается в особо ветреных регионах.
3. Остроконечная кровля (угол наклона 60 градусов) устанавливается тогда, когда дом строится в регионах, в которых зимой выпадает большое количество снега. Это самый дорогостоящий вариант возведения кровли.
4. Ломаный вариант исполнения – щипцовая крыша со скатами разных углов.

Сложная разноуровневая кровля

Сложная разноуровневая крыша – оригинальный вариант исполнения. Посмотрите на фото, подобное решение всегда смотрится вполне выигрышно. Преимуществ у него много. Главное – возможность использовать пространство под длинным скатом, обустраивать в нем беседку или гараж, бассейн или хозяйственный блок. Возводить крышу под всеми этими объектами дополнительно не нужно, а это огромная экономия.

Особенность сложной разноуровневой крыши заключается в том, что один скат у нее больше, чем другой. Подобные ассиметричные практичные двускатные крыши возводятся по той же технологии, что и щипцовые, с одной лишь разницей: скат один больше другого.

Ломаные скаты

Что такое ломаная крыша? Это кровля, в основе которой лежит прямоугольник, над ним – треугольник, по бокам еще два треугольника. Такой вариант исполнения выбирается тогда, когда планируется сделать подкрышное пространство жилым. При такой конструкции потолок мансарды получается высоким, поэтому жить в подобном пространстве вполне комфортно. Геометрия подобной комнаты, конечно, будет необычной, но это скорее плюс, чем минус с дизайнерской точки зрения.

Почему нельзя обустроить мансарду под обычной двускатной крышей? Причин довольно много.

• На крутых скатах довольно трудно установить мансардные окна, без них пространство под чердаком получится темным и непригодным для жизни.
• Обычные двускатные кровли трудно дополнительно чем-либо декорировать, возле нее уже нельзя будет установить балкон, других декоративных элементов.
• Наклонные стены трудно сделать частью жилого помещения, даже архикаде опытного архитектора не может похвастаться работами, которые бы смогли продемонстрировать приемлемое решение подобного вопроса. Скаты, расположенные под прямым углом, образуют стены, которые выглядят как-то неуютно, многие люди отмечают, что они давят, их трудно воспринимать чисто психологически.
• Обыграть острые углы в интерьере практически невозможно.
• Утеплить острую крышу гораздо труднее крыши с ломаными линиями.

Ассиметричный вариант исполнения

При сборке асимметричных крыш коньковое преломление выполняется не посередине, а со смещением. В результате получаются кровли, у которых площадь одного ската больше, чем другого. Сделать расчеты подобной конструкции довольно сложно, главное – правильно рассчитать нагрузку на оба ската. Она будет на каждом неодинаковой. Такой непростой ход диктует свои требования. Где-то стропильную систему придется сделать толще, где-то придется кровлю усиливать, а где-то можно и сэкономить.

Пространство под асимметричной крышей получается вполне уютным. Опытные дизайнеры, срезанные стены в мансарде маскируют платяными шкафами, они помогают выравнивать стены и делать помещение вполне привычной прямоугольной формы. Острые скатные стены уже не давят на психику. Поэтому человеку жить в подобном пространстве становится вполне комфортно.

На асимметричной крыше можно устанавливать вертикально расположенные окна, при таком раскладе влага уже не сможет просачиваться внутрь. Еще одно преимущество описываемого варианта крови – возможность устанавливать в мансарде полноценный балкон. Выбор подобного проекта кровли оправдан тогда, когда чердачное помещение планируется использовать, как жилое пространство. Внешне асимметричные крыши выглядят очень стильно, подобный архитектурный прием позволяет любое скучное строение сделать оригинальным и запоминающимся.

Что такое крыша

Крыша – верхний элемент в конструкции дома, выполняющий основную защитно-декоративную функцию. Она не только защищает дом от всех внешних влияний и предотвращает отток тепла, но и обеспечивает привлекательность здания за счет формы, габаритов и кровельного покрытия. Крышу еще называют пятым фасадом, подразумевая именно ее эстетические параметры, в идеале, соответствующие выбранному архитектурному стилю. Иногда именно крыша «вытягивает» скучную типовую коробку, например, за счет высоты, непропорциональных скатов или удлиненных свесов.

Что касается разницы между крышей и кровлей, то конструктивно, крыша, это сложная, сборная система из различных элементов.

А кровля – именно финишное покрытие крыши с защитно-декоративными функциями. И, как уже говорилось, в обиходе эти понятия взаимозаменяемые. Но если крыша без кровли под временным покрытием (баннеры, рубероид, пленки и др.) при необходимости простоять может, то полноценная кровля отдельно от крыши невозможна в принципе.

Большинство кровельных материалов универсально и подходит практически под все виды крыш, варьироваться будет только сложность работ и количество отходов, то есть – цена вопроса. Однако есть и покрытия, требующие особого конструктива, закладываемого в проект, поэтому в любом случае, оптимальный вариант, когда и тип кровли определяется сразу, на этапе проектирования, особенно, если речь о больших домах и сложных крышах.

На практике же и дома до сих пор сплошь и рядом строят без проекта, «из головы», что уж говорить о крышах, но при таком подходе увеличивается риск получить недострой разной степени готовности. Тем более что при нынешнем обилии специализированных графических редакторов и онлайн-калькуляторов, даже не самый продвинутый пользователь в состоянии выполнить хотя бы примитивный эскиз и просчитать нагрузки, было бы желание.

Двухуровневая мансарда

Заканчивая описание разновидностей двускатной крыши, хотелось бы еще рассказать о двухуровневых мансардах. Да, бывают и такие варианты использования чердачного пространства. Двухэтажная мансарда, сегодня – не роскошь, а вполне практичное решение.

Чем двухуровневая мансарда отличается от одноуровневой? – Схемой строения. При ее создании используется сложная стропильная система, она выстраивается, как часть дома, как второй его этаж. Предварительно производится расчет нагрузки на стены и на фундамент. В результате хозяин получает полноценное двухуровневое помещение, созданное с минимальными затратами.

Полувальмовая крыша

Полувальмовые крыши еще называют голландскими. У нас такие конструкции используются не так часто, как в Европе.

3D эскиз полувальмовой крыши

Устойчивость к ветру и даже урагану из-за обтекаемой формы;

Надежно защищает стены и фронтоны дома от снега и дождя;

Возможность оборудовать под крышей жилое или чердачное помещение;

Оригинальный и необычный дизайн.

Дом с полувальмовой крышей

К минусам крыши такой формы можно отнести:

Трудность ее монтажа, большое количество ребер и ендов;

Большое количество необходимых пиломатериалов;

Сложная кровельная отделка — строителям приходится устанавливать множество упоров и подкосов.

Обобщение

Подводя итоги, необходимо отметить, что правильно выбранный вариант кровли помогает значительно упростить эксплуатацию жилого дома, важно выбрать тот вид двускатной крыши, который позволит рационально распорядиться и самим строением, и близлежащим пространством вокруг него. Любая небольшая ошибка в расчетах приводит к непоправимым последствиям, устранять которые проблематично и дорого.

Возведение двускатной кровли имеет свои технологические тонкости. Главное – правильно установить стропильную систему, выполнить каркас, направляющие которого способны будут справиться с существующими нагрузками. От того, насколько качественно он выполнен, будет зависеть безопасность эксплуатации кровли.

При сборке каркаса не стоит экономить на покупке качественного леса, на найме профессиональных специалистов. Это – залог долговечности крыши. Нужно учитывать, что все нагрузки на кровлю извне ложатся на стены строения. Вот почему так важно предварительно производить технические расчеты и выводить общую смену проекта. Узнать, каким образом собирается стропильная система двускатной крыши, поможет видео:

Доставка в Московскую область

Город	Расстояние, км	Цена, руб
Апрелевка	613	49040
Балашиха	595	47600
Белоозёрский	650	52000
Бронницы	635	50800
Верея	595	47600
Видное	615	49200
Волоколамск	502	40160
Воскресенск	674	53920
Высоковск	495	39600
Голицыно	579	46320
Дедовск	560	44800
Дзержинский	600	48000
Дмитров	540	43200
Долгопрудный	560	44800
Домодедово	620	49600
Дрезна	660	52800
Дубна	500	40000
Егорьевск	700	56000
Жуковский	620	49600
Зарайск	770	61600
Звенигород	570	45600
Ивантеевка	590	47200
Истра	550	44000
Кашира	700	56000
Клин	490	39200
Коломна	690	55200
Королёв	590	47200
Котельники	600	48000
Красноармейск	610	48800
Красногорск	570	45600
Краснозаводск	600	48000
Краснознаменск	610	48800
Кубинка	630	50400
Куровское	680	54400
Ликино-Дулёво	670	53600
Лобня	550	44000
Лосино-Петровский	610	48800
Луховицы	730	58400
Лыткарино	620	49600
Люберцы	600	48000
Можайск	570	45600
Москва	550	44000
Мытищи	580	46400
Наро-Фоминск	640	51200
Ногинск	630	50400
Одинцово	590	47200
Озёры	730	58400
Орехово-Зуево	670	53600
Павловский Посад	650	52000
Пересвет	600	48000
Подольск	620	49600
Протвино	700	56000
Пушкино	590	47200
Пущино	700	56000
Раменское	630	50400
Реутов	590	47200
Рошаль	740	59200
Руза	560	44800
Сергиев Посад	610	48800
Серпухов	680	54400
Солнечногорск	510	40800
Старая Купавна	610	48800
Ступино	690	55200
Талдом	530	42400
Фрязино	610	48800
Химки	560	44800
Хотьково	600	48000
Черноголовка	630	50400
Чехов	650	52000
Шатура	720	57600
Щёлково	600	48000
Электрогорск	650	52000
Электросталь	630	50400
Электроугли	620	49600
Яхрома	560	44800

Стоимость доставки материалов зависит от расстояния до места строительства — тариф 80 руб/км от Великого Новгорода.

Расчёт цены по калькулятору лишь ориентировочный — для проектов большой площади необходимо отправлять 2 грузовика, соответственно стоимость увеличится в 2 раза.

Если вы не нашли Вашего населённого пункта, воспользуйтесь поиском по карте или напишите на почту

Если технология строительства пережила много поколений и до сих пор используется — значит это хорошая технология. Мы строим дома из профилированного бруса с 2007 года и сильно продвинулись в этом направлении. В СК Смирнов используются 2 особенности при сборке сруба, на которые большинство компаний не тратят времени:

• использование финского профиля с удлинёнными баками;
• сборка венцов со сверлением.

Что такое брус с наплывом?

Практически все строительные компании, ориентирующиеся на средний класс, закупаются на одной базе. Мы же делаем брус самостоятельно. Наша фишка — удлинённый наплыв по бокам бруска. При сборке сруба наплыв верхнего венца закрывает нижний на 2-3 см. Этого хватает, чтобы обеспечить герметичное соединение и предотвратить появление межвенцовых щелей во время усадки. Это очень важно при бюджетном строительстве из бруса естественной влажности, который без вариантов даст высокую степень усадки.

Что такое сборка со сверлением?

Главная проблема брусовых домов — усадка, после которой в срубе возникают щели в палец толщиной. Так случается, когда строят из дешёвого сырого бруса, плотно сажая венцы на гвозди (деревянные или металлические — без разницы). Мы же тратим время на сборку со сверлением. То есть сажаем брусья на металлические гвозди и в верхнем венце высверливаем отверстие под каждую шляпку. Поэтому во время усадки бруски не зависают на гвоздях, деформируя сруб, а свободно по ним скользят. Технология трудо- и времязатратная, но результат потрясающий — даже в срубах из сырого бруса практически нет щелей.

От первого звонка нашему менеджеру до начала строительства может пройти от месяца до года — зависит от сложности и согласования проекта. Расскажем про типичный заказ:

• Первый контакт. Клиент звонит/пишет письмо, делает запрос на расчёт стоимости его проекта. У нас уходит от 1 до 7 дней на обсчёт. Высылаем примерную смету для ознакомления.
• Согласование проекта. Ок, цена устраивает, но нужно перенести веранду справа от входа, увеличить прихожую и поменять форму крыши. На улаживание всех нюансов по проекту может уйти от недели до нескольких месяцев.
• Подписание договора и внесение предоплаты. Проект согласован, дата строительства назначена. Менеджер составляет договор и отправляет в электронном виде клиенту на ознакомление. Если всё хорошо, то договор подписывается сторонами в двух экземплярах. С этого момента и клиент, и компания несут юридическую ответственность. Предоплата составляет 25-30% от общей суммы договора.
• Доставка материалов. В назначенный день на заранее подготовленный клиентом участок мы завозим бригаду, материалы для строительства и установки фундамента (если не оговорено иное). Производится оплата в 40-50% от общей суммы договора.
• Установка фундамента. Как правило, монтаж начинается сразу или на следующее утро после завоза материалов. Занимает 1 или 2 дня в зависимости от погодных условий.
• Сборка сруба. От обвязки до кровли — в зависимости от сложности и размеров объекта может занимать от 7 до 30 дней. По завершению этого этапа на участке стоит незамкнутый контур на фундаменте и под крытой крышей.
• Отделочные работы. На этом этапе устанавливаются окна, двери, электропроводка, освещение, плинтуса, откосы, печное и душевое оборудование, производится покраска стена снаружи — всё, что предусмотрено договором. В зависимости от объёма работ на отделку может уйти от 3 до 10 дней.
• Подписание акта приема работ и окончательный расчёт. Бригадир отчитывается перед клиентам о проведённых работах и сдаёт объект. Если клиента всё устраивает, то он подписывает акт приёма работ и оплачивает оставшуюся часть от суммы договора. С момента подписания акта начинают действовать гарантийные обязательства. Бригада очищает участок от строительного мусора, собирает свои вещи и уезжает.

Источник

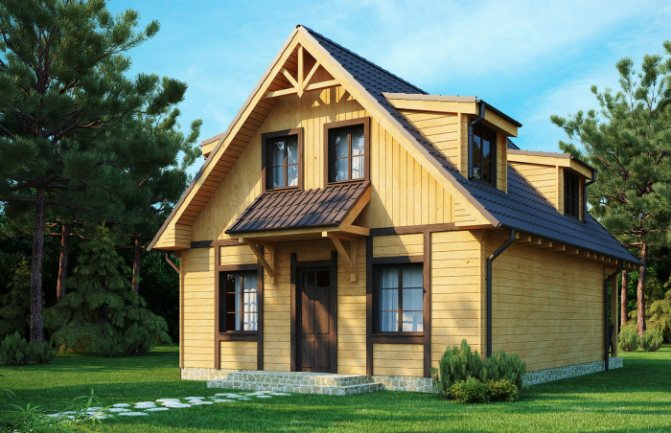

Двускатная крыша с разными скатами: описание и конструкция

Двускатной называется крыша, образованная двумя наклонными поверхностями. Они направлены встречно друг другу, а пересечение соединяется одним коньком параллельно длинной стороне дома. Двускатная крыша с разными скатами – это разновидность конструкции. От традиционного симметричного исполнения ее отличают в первую очередь геометрические параметры, а уже потом – специфические особенности.

Основы геометрии

Чтобы понять, как устроена такая крыша, нужно рассмотреть эти свойства и сравнить фото двух типов конструкций. Так как речь идет именно о двускатной разновидности, в профильном разрезе такая форма всегда образует треугольник. Верхний потолок здания является основанием фигуры и служит опорной поверхностью конструкции. Скаты крыши – это боковые стороны треугольника.

Рассматривая симметричную крышу (первое фото), можно увидеть, что наклонные поверхности равны по длине и находятся под одним и тем же углом к основанию треугольника. Конек, скрывающий пересечение склонов, располагается точно по центру здания и проходит через ось симметрии. Разноскатная конструкция характеризуется разной длиной скатов и отличающимися углами при основании (второе фото). Такая концепция – результат геометрического преобразования. Между элементами треугольника существует пропорциональная зависимость. Если изменить один, преобразуются и все остальные.

Фото №1 — двускатная крыша с одинаковыми скатами

Исходя из этой зависимости, у рассматриваемой конструкции крыши выделяют два основных параметра: длину скатов и уклон. Используя такое название, последнее значение было бы правильно рассчитывать в процентах. Для этого необходимо вычислить тангенс угла при основании крыши, умноженный на 100%. Тем не менее, для удобства и быстрого понимания в качестве единицы измерения используют чаще всего градусы. Таким образом, каждый скат у асимметричной крыши характеризуется отдельными длиной и уклоном.

Фото № 2 — конструкция крыши с разными скатами

Планировка одноэтажного дома с мансардой до 150 кв.м.

У входа в дом девять на десять большая терраса под широким выступом двухскатной крыши и балконом. За входной дверью как по традиции первая комната – прихожая. Дверь слева в прихожей – это выход на кухню. Таким образом кухня изолирована от другой комнаты в доме, чтобы запахи с кухни не распространялись в гостиную и далее. С прихожей кухню легко проветривать при необходимости. Дверь прямо напротив входной ведет сначала в коридор, а после в гостиную. Единственная дверь в коридоре – это душевая с санузлом первого этажа. Кстати из душевой можно получить доступ к кладовке через небольшой дверной проем. Так как кладовка находится под междуэтажной лестничной площадкой. Но при этом в ней можно хранить бытовые принадлежности второй необходимости: садовая мебель, лыжи, инструменты и т.п. Таким образом эффективно использовать полезное пространство под лестницей.

Современная классика – лучшая гостиная для коттеджа

Гостиная комната в доме весьма большая на 33 квадратных метра. В такой просторной и светлой гостиной спокойно можно разместить до 20-ти гостей для проведения праздничных мероприятий и отмечания важных жизненных событий. Ведь если мы не отмечаем важные события в жизни, то мы не живем, а просто существуем. Данный факт следует учитывать при выборе проекта дома. Поэтому стоит обратить внимание на такую великолепную и очень гостеприимную гостиную. На против этой комнаты запроектирован эркерный выступ в доме. Эркерные выступы делают не только для эстетики и увеличения пространства как визуально, так и фактически, но и для практичного использования солнечного света. Ведь дневной свет со стороны окон эркерного выступа освещает комнату под разными углами. Данный эффект оценят фотографы. В такой гостиной будет не только хорошо праздновать, но и удобно запечатлеть атмосферу праздника.

В гостиной комнате имеется своя диванная зона выделена перегородкой, с одной стороны. В этой зоне можно поставить П-образный диван с журнальным столиком. С другой стороны, от диванной зоны находится кладовка для хранения бытовых принадлежностей первой необходимости: пылесос, швабра, салфетки для мебели и т.п. Когда все гости разошлись можно быстро убраться все под рукой. Всего в гостиной 7 окон. Одно большое двойное окно выполняет функцию двери для выхода из дома во двор прямо из гостиной – это очень удобно, когда в доме много людей. На границе между гостиной и коридором расположен вентиляционный канал для улучшения эффективности циркуляции воздуха в помещении.

Дверь расположенная под углом ведет из гостиной в рабочий кабинет. В нем достаточно места (13 кв.м.) для размещения полок с книгами, большой плазменный экран, проектор, компьютера с большим монитором и офисной мебели для дома.

Зачем нужны разные скаты

Такой вопрос задаст начинающий строитель. Выбор конструкции основывается на двух направлениях: дизайн и эксплуатационные свойства.

Внешний вид крыши важен с самого начала для того, кто хочет сделать здание красивым, неповторимым с эстетической точки зрения. Симметрия во всем часто надоедает, а многие современные тенденции в сфере дизайна полагаются на ломку стереотипов и уход от правильных геометрических форм.

Именно поэтому в таком плане выделяется конструкция с разными скатами. Возможность играть размерами и углами даже в классическом треугольнике позволяет строить оригинальные и интересные в исполнении крыши. Вариативность дает шанс выделить здание на фоне других, сделать его более заметным. Все потому что именно крыша является основным элементом, формирующим внешний вид строения.

Крыша: виды, особенности, нюансы выбора

Зачастую, говоря о выборе крыши, имеют в виду только кровельное покрытие, а говоря о кровле, подразумевают крышу в целом. И хотя такая подмена понятий вполне допустима, все же исходные значения у терминов разные. И если выбор типа кровли пусть и нежелателен, но допустим уже в процессе строительства, то сама крыша, как один из важнейших конструктивных элементов дома, должна тщательно просчитываться и проектироваться. В данном материале рассмотрим основные типы крыш, составляющие конструкции и особенности выбора.

Содержание

• Крыша – это…
• Основные типы крыш
• Устройство крыш
• На что обратить внимание при выборе крыши

Влияние погодных условий на расчет конструкции

Технологические особенности исходят из тех же геометрических параметров. От уклона ската зависит то, как конструкция будет переживать погодные условия. Именно по климатическим данным определяют значение угла, которое обеспечит надежность и долговечность крыши. Разумным шагом при планировке становится изучение розы ветров за последние 2-3 года в располагаемой местности.

По ней можно судить о силе ветра и его самом частом направлении. Со стороны крыши, откуда порывы приходят в большинстве случаев, рекомендуется устанавливать скат с меньшим углом наклона. Это снизит нагрузку на несущую конструкцию, а также уменьшит шум, создаваемый вибрацией кровли.

На расчет скатов влияют осадки. В сухих и теплых районах углы могут быть наименьшими, а длины – самыми большими. Местность же с обильными осадками требует от конструкции более крутых скатов, чтобы вся влага и твердые осадки как можно быстрее покидали кровлю, не застаивались и не создавали излишних нагрузок. Диапазоны углов крыши широко колеблются: от 11º до 70º.

Выбор конструкции кровли в зависимости от уклона крыши

Комплектация

ПРЕЖДЕ ЧЕМ СТРОИТЬ! Определитесь заранее, чего вы на самом деле хотите: либо вы в гонке за «хочу дешевле, но неважно как», либо все-таки думаете о будущем и хотите получить качественную постройку.

Сравните два видео: результат «дома по акции» и работу СК Смирнов. Задавайте любые вопросы в комментариях ниже, руководитель СК Смирнов ответит и даст совет в области строительства.

Как строим мы:

Как строят а-ля Пестово:

Комплектация «Брус ест.влажности»

Комплектация «Сухой брус»

Комплектация «Клееный брус»

Комплектация «Брус из кедра (сырой)»

Комплектация «Сухой брус кедра»

Комплектация «Клееный брус кедра»

Из профилированного бруса естественной влажности 9х14см, 14х14 см или 14х19 см. Сборка сруба в теплый угол на нагеля или гвозди 200 мм со сверлением отверстия в верхнем брусе (в зависимости от вида бруса) .

Профиль бруса имеет наплыв, посмотрите видео и все поймете. Этот профиль не позволяет нам экономить на количестве материала, нам нужно всегда на один ряд бруса больше чем в эконом вариантах с которыми вы нас сравниваете! но второе видео как раз все показывает что вы получите сэкономив.

Брус обвязочный 150х150мм в два ряда.

Из Бруса 100х150 мм с шагом не более 700мм

Из обрезной доски 25 мм толщиной.

Доска 50х150 мм.

Из обрезной доски 25 мм если кровля ондулин или металл

В цене базовой комплектации: Ондулин зеленого, бордового или коричневого цвета. По той же цене обойдется оцинкованный профнастил. Металлочерепица без удорожания.

Наши бригады приедут к вам с внушительным набором инструмента и поверьте, наличники, плинтуса, вагонка будут за пилены аккуратно, а не бензопилой. Мы бы хотели взглянуть на отрывок видео когда уже как говорится крыльями махать поздно, плотники «молотка и топора», другого инструмента у них нет.

Мы сверлим отверстия в верхнем брусе, смотрите видео и пометьте для себя этот не маловажный фактор.

Организация пространства

Увеличение уклона кровли позволяет выгодно использовать место на чердаке. С таким подходом под крышей можно устроить вместительную кладовую, удобную комнату или просторную мансарду. Нередко одна кровельная поверхность перекрывает сразу два этажных пролета. Это как раз тот случай, когда скаты очевидно различаются по длине. Также, становится возможным обустройство террасы, козырьком которой будет продолжение одного из скатов.

К распространенным методам увеличения площади относится применение ломаных конструкций, когда один из скатов, не доходя до основания, меняет угол наклона. Однозначно, такие изощрения несут в себе затраты на дополнительные стройматериалы и выполнение сложных работ.

Многощипцовые

Многощипцовые крыши для частных домов являются довольно сложной конструкцией, так как состоят из множества скатов, ребер, щипцов, ендов. Монтаж такой кровли проводится только мастерами с большим опытом в этой сфере.

Привлекательный внешний вид;

Долговечность и прочность конструкции;

Возможность обустраивать под крышей дополнительное помещение.

Минусами таких видов крыш является:

Большое количество отходов кровельного материала.

Материал конструкции

Кровля крыши держится на стропильной системе. В качестве материала для конструкции испокон веков традиционно используют древесину, но может быть металл или железобетон. Первая лидирует благодаря возможности точной обработки, прочностью и оптимальным весом каркаса. Для возведения конструкции выбирают определенные породы древесины:

• Универсальной является сосна. Хвойная порода прочна, смоляниста, что снижает риск гниения. Ствол дерева прямой и легкий. Невысокая стоимость соснового бруса объясняется его широким распространением.
• Лиственница долговечна.
• Ель так же прочна, но больше подвержена влиянию влаги.
• Мощный дуб применим для ответственных элементов, например, мауэрлата. Его легко обрабатывать. Материал дорогой по сравнению с другими породами.
• Осина упруга, но часто встречается с гнилой сердцевиной, что ограничивает область ее применения
• Бук прочен, служит много лет, но с трудом поддается обработке.

Используя древесину в строительстве двускатных крыш с разными скатами, настоятельно рекомендуется применять только хвойные или только лиственные породы для всех элементов каркаса.

Металл, как и железобетон, в основе создания несущей конструкции выигрывает только для крупных строительных объектов, где разноскатные крыши встречаются редко. Один цельный пролет может достигать 2-3 десятков метров. В остальном он намного уступает древесине: дорогой, сложно обрабатывается, пропускает холод, накапливает конденсат.

Дом из бруса 7х9 с разноуровневой крышей

Отличный проект для строительства дачи

В мае 2021 мы завершили строительство дачного дома из бруса 7 на 9 метров по современному проекту с разноуровневой двускатной крышей. Дом небольшой, но планировка продумана хорошо. На 63 квадратных метрах поместились тамбур, прихожая, две спальни, кухня-гостиная и санузел. Есть большая открытая терраса. Ничего лишнего — все помещения функциональны и неизбыточны.

Особенность проекта в его разноуровневой крыше. Это стильное архитектурное решение очень популярно при строительстве домов в стиле хай-тек и минимализм. Сделали широкие выносы для лучшей защиты стен от влаги. Крыша покрыта металлочерепицей GrandLine с полимерным напылением.

По просьбе заказчика были сделаны окна увеличенного размера. Их не назовешь панорамными, но уже что-то близкое к этому. Получились низкие подоконники и очень много света в помещениях. Установлены двухкамерные пластиковые стеклопакеты REHAU.

Сруб дома собран из профилированного клееного бруса 140х140. Мы в СК Смирнов используем улучшенный финский профиль с наплывом, который обеспечивает максимально герметичное соединение и предотвращает появление щелей между венцами в ходе усадки. Брус очень высокого качества без сколов и трещин. Ламели склеены профессиональным клеем KIILTO производства Финляндии.

Строительство под ключ от фундамента до отделки заняло 18 дней.

Вам нравится проект №275, но вы хотели бы внести изменения? Пришлите нам сообщение с описанием, фото, планом, чертежом, эскизом или ссылкой на другой сайт, мы постараемся учесть все пожелания и сообщим точную стоимость строительства. Услуга изменения проекта бесплатная.

Строительство доступно на любом участке в в области. Консультации менеджера в в городе по бесплатному телефону 8 (800) 222-35-56.

Устройство каркаса и правильный расчет

При расчете разноскатной конструкции учитываются климатические условия, ветровые усилия, вес кровли. Последнее немаловажно: слой покрытия создает постоянную нагрузку на опоры каркаса. Большой вес, например, имеет керамическая черепица, мягкая кровля гораздо легче. В сочетании все эти факторы формируют общие требования к стропильной системе крыши и определяют такие параметры, как шаг стропил, количество элементов, толщина бруса и материал каркаса.

Чертеж двускатной конструкции позволяет понять, из каких элементов состоит несущая конструкция:

• Крепление стропил к зданию производится с помощью мауэрлата – прочной рамы, укладываемой к боковым несущим стенам из кирпича, блоков. С внешней стороны строения рекомендуется обложить этот элемент каркаса дополнительным кирпичным рядом для надежной фиксации.
• Коньковый прогон – вторая опора скатов. Он устанавливается на верхние углы фронтонов.
• Боковые прогоны крепятся параллельно коньку крыши. Вместе с центральным брусом их выводят чуть дальше фронтона с целью снижения нагрузки.
• Стропила – опоры для кровли. Они служат соединением конька и несущих стен. Для усиления противоположные стропила соединяются специальными стяжками из дерева или металла. Сборка элементов крыши производится двумя способами: висячим и наслонным. Первый характеризуется тем, что встречные стропила удерживают друг друга прочным соединением, нагрузка крыши является распирающей. Наслонная конструкция включает в себя дополнительные центральные опоры, соединяющие лежень и коньковый брус. Такое устройство используется при наличии внутренних несущих стен. Наличие разных скатов подразумевает установку между стропилами и другими брусами дополнительных стяжек, регулирующих нагрузку.

Двускатная крыша с асиметричными поверхностями – смелый шаг строителя собственного дома. Это возможность благоустроить свое жилище капитальной крышей с эффективным использованием пространства.

Устройство крыш

Крыша – многослойная сборная конструкция, даже если речь об односкатном типе. За редким исключением, когда основанием плоской эксплуатируемой крыши является железобетонная плита перекрытия, состоит из следующих базовых элементов.

• Мауэрлат – необходим для жесткой фиксации крыши к основанию и равномерного распределения точечных нагрузок от элементов конструкции на стены. Представляет собой силовую раму, располагаемую по верхнему контуру несущих стен. В деревянных и брусовых домах в качестве мауэрлата выступает верхний венец, в каркасных, верхняя обвязка, в остальных – антисептированный деревянный брус, сечением 100х150 мм, 150х150 мм. Также допустимо применение в качестве мауэрлата сдвоенной доски (50×150 мм).
• Стропильная система – несущий силовой каркас, определяющий форму крыши, сформированный из наклонных балок (лаг), вертикальных стоек и подкосов. Собирается как из отдельных деталей по месту, так и из готовых стропильных ферм, заводского изготовления или самодельных. В частных домах стропильная система преимущественно деревянная, исключение составляют металлические каркасные конструкции (ЛСТК). Важнейшим параметром стропильной системы является расстояние между стропилами (шаг).

Шаг установки стропил зависит от сечения используемой доски (бруса) и длины стропильного элемента, так же расчетной величины нагрузок для данного региона. Данные, представленные в таблице, не заменяют полноценного расчета несущей способности стропильной системы, их можно рассматривать как рекомендательные для достаточно простых кровель. В таблице даны значения, соответствующие возможным максимальным нагрузкам на стропильную конструкцию для среднеевропейской зоны. Также данные таблицы подготовлены с учетом ассортимента пиломатериалов, которые выпускают российские предприятия, согласно ГОСТ 24454-80 (Необработанная древесина).
