Обрешетка под мягкую кровлю: 4 подходящих материала для обрешетки

Рама для рулонной черепицы должна быть прочной, достаточно жесткой. К ней предъявляются следующие требования:

• точный горизонтальный уровень без выемок и выпуклостей;
• идеально подогнанные стыки;
• шаг обрешетки под ОСБ;
• способность выдержать человеческий вес, массу кровли при влиянии осадков и ветра.

Для монтажа обрешетки под мягкую черепицу используют материалы высокого качества, обеспечивающие долговечность эксплуатации покрытия. От того, насколько ровным будет основание, зависит плотность прилегания кровельной черепицы.

Как рассчитать количество материала для обрешётки под мягкую кровлю

Учитывая выше обозначенные соотношения шага расположения элементов обрешётки и их толщины, можно сделать довольно точный расчёт этой конструкции. Для этого придётся предварительно снять размеры самой кровли, которые обозначены в чертеже здания. И если крыша представляет собой сложную многоуровневую и многоскатную конструкцию, то её нужно разбить на простые геометрические фигуры. Именно на их основе рассчитывается суммарная площадь кровли.

При этом придётся учитывать угол наклона каждого ската, потому что чем меньше угол, тем большим нагрузкам подвергается система обрешётки. А значит, придётся либо уменьшать шаг расположения досок или брусков, либо увеличивать толщину плитных и листовых настилов. Поэтому для упрощения расчётов при определении общей площади кровли применяют корректирующие коэффициенты. К примеру, при наклоне ската в 35° используется повышающий коэффициент 1,221.

Расчёт сплошной конструкции

С расчётом сплошной обрешётки дело обстоит проще, потому что она покрывает собою всю площадь скатов. То есть её площадь будет равна площади крыши. Рассмотрим пример расчёта количества листов фанеры для ската площадью 50 м².

1. Общая площадь, которую требуется покрыть фанерой, составляет 50 м².
2. Если для устройства обрешётки используются фанерные листы квадратной формы со стороной 1525 мм, то площадь одного листа равна 1,525∙1,525 = 2,3 м².
3. Количество листов определяется делением первого значения на второе — 50:2,3 = 21,74.
4. Округляя в большую сторону, получаем 22 листа.

Площадь сплошной обрешётки равна площади кровли, поэтому плитные или листовые материалы приобретаются с учетом размеров скатов крыши

В строительном деле при расчёте количества стройматериалов делается небольшой запас в пределах 5–10%. Здесь надо поступить так же, поэтому окончательный результат — 23–24 листа.

Точно таким же способом рассчитывается и количество плит ОСП. А вот с досками немного сложнее. В первую очередь надо рассчитать площадь одной выбранной доски. Длина обрезных досок варьируется в диапазоне от 1 до 6,5 м с шагом 0,25 м. Ширина — в пределах 75–275 мм с шагом 25 мм.

Допустим, для обрешётки используется доска длиной 3 м и шириной 0,1 м:

1. Рассчитываем площадь одной доски: 3∙0,1=0,3 м².
2. На скат площадью 50 м² потребуется 50:0,3= 166,66 досок.
3. Округляем до ближайшего целого и добавляем запас в 10%: 167∙1,1 = 184 доски.

Расчёт разреженной обрешётки

Для этого расчёта не требуется сама площадь ската. Необходимы длина кровли и её высота, то есть расстояние от свеса до конька.

Используя первый показатель, определяем длину одного ряда уложенных досок. К примеру, если длина карниза — 10 м, а для обрешётки были выбраны все те же трёхметровые доски, то в один ряд их поместится 10_3= 3,33 штуки. В этом случае округлять полученное значение не надо.

Расчёт количества досок для обрешётки проводится с учетом их размеров и расстояния между рядами

Схема расчета шага стропил

По строительным нормам шаг стропил крыши располагается в интервале 0,6 – 1 метр. Окончательный его расчет выполняют по несложной формуле в зависимости от общей длины крыши. Для расчета необходимо выполнить следующий перечень действий:

1. определить, какое расстояние должно быть между стропилами для ваших конкретных условий строительства. По справочнику определяется величина ветровых и снеговых нагрузок в местности.
2. длина крыши делится на желаемое расстояние, прибавив единицу. Полученный результат будет равен количеству стропильных ног, которые устанавливаются на одном скате кровли. В том случае, если величина не является целым числом, её округляют.
3. длина крыши делится на рассчитанное выше количество стропил, получаем окончательный шаг в метрах.

Например, при наклоне ската в 30 градусов максимальное расстояние между стропилами двускатной крыши под металлочерепицу составляет 0,6 мера. Длина предполагается равной 16 метров. Следовательно:

1. 16:0,6+1=27,66;
2. округлив результат, получим 28 стропил на один скат;
3. 16:28=0,57 метра – межосевой промежуток стропильных ног для данных конкретных условий.

Как видно, технология расчета не сложна, но это лишь примерная схема. Учет многих других указанных выше параметров может внести определенные коррективы.

Устройство обрешетки и сплошного основания для монтажа мягкой кровли Деке

Как правильно сделать обрешетку крыши, шаг обрешетки под осб фанеру 9 мм, расстояние, толщина досок

Из чего делают обрешетку

Основная проблема мягкой кровли кроется в названии: она гибкая, может провисать, если точки крепления находятся на большом расстоянии друг от друга, срок службы зависит от качества основания.

Материал подбирает так, чтобы он соответствовал требованиям, предъявляемым к обрешетке:

прочность

достаточная для противодействия всем видам механических нагрузок (от веса кровельного материала, снега, действия ветра);

отсутствие

сучков, трещин, выемок и любых других дефектов в пиломатериале, размер которых превышает 0,6 см;

элементы геометрически правильные

, прямолинейные, без провесов;

возможность монтажа таким способом, чтобы крепежные элементы (гвозди, саморезы, кронштейны) не выступали над поверхностью

;

срок службы

сравнимый с гарантийным сроком эксплуатации кровельного материала.

Материал для обрешетки должен быть прочным Источник svetlyi-dom.ru

Выдвигаемым запросам отвечают такие материалы:

Доска обрезная или шпунтованная

шириной не менее 14 см высокого качества. Функциональность обрешетки во многом зависит от влажности доски: влажный пиломатериала начнет усыхать и коробится, что приведет к нарушении целостности кровли, появлению выпуклостей, разрывов;

Бруски из дерева

, высушенного до влажности не более 20%. Размер брусков подбирается под шаг обрешетки;

Фанера

– прочная, экологически чистая, простая в обработке, с достаточным уровнем износостойкости, гладкая и пластичная. Малый вес листов позволит установить кровлю на разных типах фундамента. Фанера под мягкую кровлю берется только влагостойкая, что указывается производителем при маркировке. Плюсом является бюджетная цена листов;

Плиты OSB

плотные, прочные, влагоустойчивые, устойчивые к деформирующим нагрузкам. Из OSB получат ровную поверхность под кровлю, без перепадов высоты.

При выборе материла с древесиной в основе, обращают внимание на наличие пропитки антисептиками, антипиренами.

Материл с древесиной в основе должен быть пропитан антисептиками Источник stroim-dom.radiomoon.ru

Строительство домов

Кровельных материалов сегодня не сосчитать. На любой вкус и кошелек. Среди них особое место отведено мягкой черепице. Если вы отдали предпочтение этому покрытию и решили оформить на своей крыше мягкую кровлю, то обязательно ознакомьтесь с основными правилами её монтажа. Но перед этим подумайте об устройстве крыши под мягкую кровлю. Ведь этот процесс очень важен и требует особого отношения к себе.

Содержание:

Особенности мягкой кровли

Битумная (мягкая) черепица появилась около 30 лет назад. Впоследствии данный кровельный материал приобрел широкую популярность. Производят мягкую черепицу для кровли и подкладку для нее из такого сырья, как нетканый полиэстер или стеклохолст. Последний пропитывается с помощью состава на основе битума. Полиэстеру, в отличие от стеклохолста, присуща большая прочность на разрыв. Его стоит использовать на участках, где наблюдается на крыше большая нагрузка. Это коньки, ендовы и разные узлы примыкания.

Сверху гибкой черепицы присутствует посыпка, которая состоит из гранул базальта или минеральной крошки. Снизу материала располагается самоклеющийся слой, изготовленный на основе битума. Также на нем присутствует полиэтиленовая пленка, которая обязательно снимается в процессе работы. Чтобы отдельные листы не склеились за время, пока будет храниться черепица у вас дома, производители отказываются от крепления защитной пленки и посыпают её нижнюю поверхность песком.

Мягкую черепицу производят в пластинах. Они имеют длину до 1 метра, ширина достигает 0,3-0,45 метра, толщина составляет 3-5 миллиметров. У разных производителей материал отличается цветом и оттенками. Цена материала, который производится на основе стеклохолста, будет намного меньшей, чем у черепицы, что армирована полиэстером. Таким образом, последний вариант целесообразнее покупать для формирования основного покрытия, если уровень прочности не имеет значения.

Обустроить мягкую кровлю получится, если уклон крыши под мягкую кровлю не меньше 11-12 градусов. Если уклон будет больше, то на поверхности произойдет застой дождевой воды. И это вызовет разрушение конструкции. При укладке битумной черепицы форма крыши бывает любой, даже самой сложной конструкции. Готовая крыша принимает форму прямоугольника или овала. Возможен вид шестигранника или любой другой геометрической фигуры.

Условия работы с мягкой черепицей

При работе с мягкой черепицей придерживайтесь определенных рабочих условий:

• Вы можете обустраивать мягкую кровлю, если температура окружающей среды достигает хотя бы 10 градусов выше нуля. Нижний слой материала, который способен клеиться, будет при прогревании теплотой солнца самопроизвольно приставать к основанию. После приклеивания создастся полностью монолитный ковер, который не способен промокать.
• Если на улице температура ниже, то слой клея не расплавиться. Нижнюю часть материала в этом случае придется разогревать принудительно. С этой целью прикупите себе термофен.
• Для промышленных объектов возможно устройство специального укрытия под названием тепляк. Это деревянная конструкция или сооружение из металла, которое устраивается поверх крыши на случай монтажа кровли в мороз и прогревается, пока температура не достигнет нужного значения. Однако в частных случаях такой вариант будет не выгоден, так как является дорогостоящим.
• Запомните: если на дворе сырая погода, то от укладки мягкой черепицы лучше отказаться. Конечно, уложить материал на мокрое основание получится. Но оно быстро загниет под покрытием. Таким образом, самая лучшая пора для работ подобного типа – лето. А зимой можно заняться подготовительными работами. К примеру, сделать стропильную систему, как показано на фото крыши под мягкую кровлю.
• Все это время вы будете хранить мягкую черепицу. Создайте материалу подходящие условия содержания. В выбранном месте не должно быть прямого доступа солнца, так как клеящийся слой ни при каких ситуациях не должен расплавиться. Ни в коем случае температура не должна опускаться ниже нуля.

Подготовка крыши под мягкую кровлю

Укладка битумной черепицы, как и монтаж других кровельных материалом, начинается с подготовительных работ.

Обустройство основания под мягкую кровлю

Основание под мягкую черепицу должно быть сплошным, ровным, так как материал к нему не только клеиться, но и прибиваться:

1. Хорошо, если для основания вы возьмете ОСП (OSB) плиту или обрезную доску. Также подойдет фанера. Применяйте влагостойкую или шпунтованную.
2. Помните, что нельзя использовать влажный материал. Уровень его влажности должен быть минимальным – не больше 20% от общей массы.
3. При создании основания под мягкую кровлю стыки досок располагаются на местах опор. При этом берите доски длиной не меньше 2 пролетов между такими опорами.
4. При подобной работе стоит учитывать способности досок к расширению. Это обычное явление для древесины и вызывается оно изменением температурного режима и уровня влажности. Между досками оставляйте достаточный зазор.

Создание вентиляционных зазоров

При подготовке крыши под мягкую кровлю всегда оставляйте воздушный зазор. Помните, что его следует делать достаточно большим. Его размеры должны составлять не меньше 50 миллиметров. Расположите повыше вытяжное отверстие. А внизу крыши сделайте отверстие для притока воздуха.

Вентиляционные зазоры обеспечат продолжительное время службы мягкой черепицы. Они требуются, так как выполняют многие функции:

• Они отводят от теплоизоляционного материала влажность. Также избавляют от нее конструкцию обрешетки и кровельный пирог.
• При обустройстве вентиляции уменьшается количество сосулек и льда, что формируются зимой на кровле.
• Летом в средине крыши будет поддерживаться оптимальный температурный режим.

Монтаж подкладочного ковра

Обязательно под гибкую черепицу обустройте подкладочный слой:

1. Для этого приготовьте изоляционный материал в рулонах. Лучше отдать предпочтение материалам, которые рекомендуют производители мягкой черепицы. Они способствуют лучшему «спеканию» в одно целое кровельного пирога.
2. Рубероид не стоит использовать, так как ему присущ короткий срок эксплуатации. Его использование с таким долговечным материалом, как мягкая черепица, нецелесообразно.
3. Уложите параллельно карнизу подкладочный материал. При этом выбирают направление снизу-вверх.
4. Делайте нахлест, который должен достигать хотя бы 10 сантиметров.
5. Края зафиксируйте гвоздями, выдерживая интервал в 20 сантиметров. Загерметизуйте швы клеем.
6. Иногда при креплении водосточной системы приходится устанавливать специальные кронштейны, что нужны для монтажа подкладочного слоя.
7. Если уклон кровли составляет больше 18 градусов, подкладочный слой допускается устраивать только в местах, где вероятнее всего случаются протечки. Сюда относят коньки и карнизы.
8. Также сделайте гидроизоляцию в ендовах и торце кровли.
9. Обязательно уложите подкладку в местах, где через кровлю проходят места примыканий кровельного материала к стенам.
10. Не забудьте о печных трубах и мансардных окнах.

Создание обрешетки под мягкую кровлю

После подготовки основания под мягкую кровлю и монтажа подкладочного ковра займитесь изготовлением специальной обрешетки. Она состоит из брусьев и досок, которые должны располагаться перпендикулярно стропильным лагам. Обрешетка будет выступать основанием, на которое работники крепят гибкую черепицу.

Материал и требования к нему

При настиле обрешетки придерживайтесь таких требований:

• Материал, что используется для обрешетки, должен быть достаточно прочным для выдерживания веса кровельного покрытия, человека и снега в зимнюю пору.
• Делайте выносливую обрешетку, которая обладает большой надежностью.
• Устраивайте конструкцию, которая не способна реагировать на факторы внешней среды и воздействия механического характера.
• На обрешетке не должно располагаться бугорков и провесов. Трещины допускаются не шире 6 миллиметров. А торчащих гвоздей вообще не должно быть.

Чтобы изготовить обрешетку для укладки мягкой кровли, приготовьте такой материал, который в обязательном порядке отвечает установленным стандартам качества:

1. Обрезная доска. Её ширина должна составлять 140 миллиметров. Выбирайте только прочный материал высокого качества.
2. Деревянные бруски. Хорошо, если их влажность не больше 20% от общего веса. Габаритные размеры брусков будут меняться по ходу выполнения шага обрешетки.
3. Диффузная пленка. Также можно использовать пленку подкровельную. Она нужна для улучшения теплоизоляции и повышения гидроизоляционных свойств мягкой кровли.
4. Кровельные прогоны. Они укрепят вашу крышу, сделают её устойчивее, придадут надежность.
5. Фанера. По этому материалу вы будете располагать доску. Так вы добьетесь идеально ровной обрешетки.

Рекомендации при создании обрешетки

Не только кровельный материал отвечает за качество крыши. Эта функция всецело лежит и на обрешетке. Поэтому при изготовлении обрешетки под мягкую черепицу следуйте таким рекомендациям:

• Перед обустройством обрешетки параллельно коньку уложите на стропила бруски. Выдерживайте интервал 5-10 сантиметров. Поверх брусков разместите тес от конька вдоль спуска к свесу.
• Несмотря на то, что обрешеток различают несколько видов, используйте только сплошную обрешетку под мягкую кровлю. Делайте обрешетку в 2 слоя.
• Обязательно следите за ровностью конструкции. Помните, что вам стоит исключить углы и изломы. Излишний перегиб мягкой черепицы чреват последствиями. Поэтому подгоняйте материал очень качественно, чтобы были только сглаженные ровные линии.
• При изготовлении обрешетки под настил мягкой кровли нужно учитывать один важный момент. Всегда берите во внимание состояние применяемых досок. Древесина при хранении способна коробиться. В итоге на её поверхности возникают впадины и выпуклости. Если вы хотите правильно уложить кровлю, которая будет служить долго, доски размещайте в таком положении — лотком наружу. Так влага, которая просочилась на крышу через кровельное покрытие, стечет вниз. Если вы не будете это учитывать, то спустя некоторое время обнаружите последствия на своей крыше. Вода по стыкам кровли попадет в подкровельное пространство. После этого используемые материалы окончательно испортятся.
• Есть еще один нюанс, о котором нельзя забывать при создании обрешетки под мягкую кровлю. Это правильное изготовление финишного слоя. Он должен быть сплошным. Для его формирования приготовьте лобовые доски. Закруглите их в торцах. Так на битумной черепице будут только плавные перегибы, а об изломах можно забыть.

Инструкция по созданию обрешетки

Проводите работы в такой последовательности:

1. Прикрепите бруски обрешетки к несущей конструкции крыши. Направление работы — снизу вверх.
2. Прибейте нижнюю обрешетку. Её крепят непосредственно за карнизной доской. Она требуется для фиксации первого ряда мягкой черепицы.
3. Настелите подкровельную ленту. Её располагают горизонтально по отношению к кровельному коньку. Первую полосу уложите у карниза. Следующие размещают с нахлестом. Так проделывают работу до конька крыши.
4. Подкровельную ленту фиксируют между стропилами и брусками контрообрешетки. Это нужно делать для формирования нормальных зазоров вентиляции.
5. Первый брусок зафиксируйте к грани стропил. В первую очередь — в области карниза.
6. Второй брусок установите за нижним краем первого. Выдержите между ними расстояние в 300-350 миллиметров.
7. Прикрепите следующие бруски. Шаг в этом случае составляет 370 миллиметров.
8. Последний брусок крепят к доске конька. Для этого используют обыкновенные гвозди. Расстояние должно составлять около 200 миллиметров.
9. Помните, что все бруски должны располагаться строго горизонтально. Чтобы создать надежную обрешетку, добиться прочности креплений листов мягкой кровли и не беспокоится по поводу точности соединений, строго соблюдайте расстояния между брусками.

Таким образом, у мягкой кровли сегодня много поклонников. Качество ее настила и использования будет напрямую зависеть от качества подготовки крыши, правильности создания вентиляционных зазоров и укладки подкладочного ковра. Но самое большое значение имеет обустройство обрешетки. Уделите должное внимание ее проектированию, подбору качественного материала и изучению всех нюансов работы.

Гидроизоляция кровли, монтаж контробрешетки и обрешетки

Обрешетка и контробрешетка крыши пристройки

Проверка конструкции на наличие ошибок

После монтажа каркаса необходимо посмотреть на точность его сборки (что определяет шаг обрешетки в конструкции крыши и другие важные нюансы). О том, что работа выполнена качественно, могут говорить следующие признаки:

·В обрешетке не имеется щелей (за исключением зазоров);

· Отсутствуют сучки и неутопленные гвозди;

· Торцы пиломатериалов не имеют острых краев, а закруглены при помощи рубанка;

·Примененные для конструкции материалы абсолютно сухие и обработаны антисептиком.

Если монтированная вами (или вашими мастерами) обрешетка отвечает вышеперечисленным требованиям, то можно быть спокойным за устойчивость мягкой кровли.

Выбираем материал для обрешетки под гибкую черепицу

Влагостойкая кровельная фанера

Материал многослойный, гибкий. Удобно монтировать, долго служит.

Подойдет марка ФСФ – фанера из древесины хвойных:

• пластичная:
• прочная на изгиб;
• водостойкость противодействует размоканию и гниению;
• плотность хвойных достаточно низкая (по сравнению с дубом и другими твердыми породами), листы легкие;
• в процессе изготовления листы обрабатывают комбинированными составами, включающими в себя антисептики и антипирен. Фанера защищена от возгорания и грибковых организмов;
• хорошо сопротивляется агрессивным средам.

Это усовершенствованный аналог всем известных ДСП, принципиально отличающийся от них по эксплуатационным свойствам. Прессовочным процессом управляет компьютер, это позволяет изготовить плиты, равномерные по толщине. На такой обрешетке не будет перепадов и воздушных пустот под покрытием.

• влагостойкость. Не промокают, а значит, не деформируются при высыхании;
• прочность. Конструкция выносит большие ветровые и снеговые нагрузки;
• небольшой вес.

Доска, шпунтованная или обрезная

Если вы хотите выполнить монтаж обрешетки под мягкую черепицу из этого материала, нужно выбрать хвойные доски с влажностью не больше 20 процентов и отсортировать их по толщине.

Нужную толщину материалов определяют в зависимости от шага стропил и контробрешетки:

• при шаге стропил 30 см следует брать фанеру или плиты 9 мм, доска не подойдет;
• шаг 60 – 12 мм или доска 20;
• 90 – 18 и 23;
• 1,2 метра – 21 и 30;
• 1,5 метра – 27 и 37.

Обустройство скатной поверхности с применением ОСП

Способов крепления ориентировано-стружечных плит всего два: непосредственно к стропилам и к дополнительной обрешётке. Оба варианта очень широко применяются на практике. Нельзя сказать, что какой-то из них лучше или хуже, но каждый способ оптимален для своих конкретных условий.

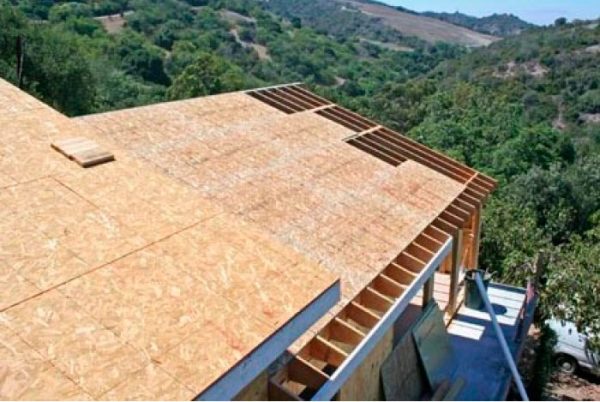

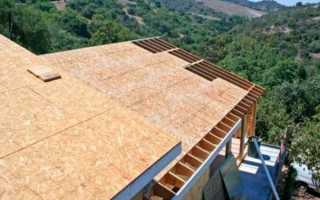

Крепление ОСБ на крыше непосредственно на стропила.

Этот вариант применяют при наличии мощных листов ОСБ, в домах чердачного типа, когда утепление крыши не производится.

• малое количество строительных операций на высоте;
• значительная экономия – не требуется дополнительная древесина для обрешётки, не тратятся средства на утеплитель и гидроизоляцию;
• быстрый срок окончания работ.

• верхний этаж (чердак) в доме остаётся холодным;
• требуется использовать более толстые листы ОСП;
• если, решено применять утеплитель, то желательно использовать негорючий пенополистирол и дополнительную обшивку листами ОСБ снизу стропил.

Некоторые строители пытаются применить монтаж на стропила с использованием утеплителя из минеральной ваты и слоёв пароизоляции, без вентиляционного зазора. Со временем, подобная ошибка приводит к порче материалов из-за разрушения вследствии застаивания избыточной влаги.

Порядок производства работ по монтажу ОСБ на стропила:

1. Предварительно, стропильные балки и листы обрешётки обрабатываются антисептиком для защиты от грибка, плесени и насекомых древоточцев.

2. Монтаж ведётся в сухую погоду, с перспективой закрытия древесины кровлей до дождей. Если, намечаются осадки, а работы ещё неоконченные, то понадобится защитный тент.

3. Продумывается безопасность — устраиваются временные полки для перемещения, закрепляются страховочные тросы для людей и фиксирующие пояса под инструмент.

4. Крепление лучше проводить гвоздями с ершёной насечкой, размером 70-100 мм (в зависимости от толщины материала). Применение гвоздей ускоряет процесс и делает соединение долговечней.

5. Нижние края скатов обшиваются прогонами, которым не так страшно намокание. Они обеспечивают ровный стартовый уступ для предотвращения соскальзывания плит.

6. Строительной маркировочной нитью намечаются поперечные контрольные линии на опорах по размерам имеющихся листов. Подшивку необходимо выполнять строго по разметке. О том как наносится разметка маркировочной нитью (она же отбойная) можно прочитать в статье: отбойная нить — разновидности и использование.

7. ОСБ панели располагают поперёк опор. Укладку начинают с середины ряда, с расчётом, что последние панели в ряду отрежутся наполовину. Отрезанные половинки подойдут для укладки следующего ряда, чтобы сместить стыки в ряду на следующую опору. Раскрой и обрезку выполняют на месте с помощью круговой пилы. Остатки материала с косым срезом не выбрасывают – они являются готовыми заготовками для верхнего ряда.

8. Между смежными листами оставляют компенсационный зазор в 3 мм.

9. Шаг забивания метизов: 15 см – на стыках, 30 см – на опорных стропилах, 10 см по краю крыши.

10. Для надёжности, между рядами ОСП листов устанавливаются дополнительные фиксаторы.

11. Если, угол наклона крыши большой, саморезами крепятся временные опорные бруски для ходьбы по ним.

12. В последнюю очередь подшивается область верхнего конька остатками полос материала.

Технология требует, чтобы шаг между стропилами был кратен размерам OSB. И листы при укладке должны сопрягаться между собой ровно посредине балок с нахлёстом на балку в 5 см (или более).

Наглядно с технологией подшивки на стропила можно ознакомиться в этом видео:

Этап 26. Обшивка крыши OSB

Крепление ОСБ на крыше к обрешётке.

Этот вариант применяют для создания вентиляционных зазоров, если требуется утеплять скат крыши или листы ориентированно-стружечной плиты (ОСП) слишком тонкие и требуется дополнительная опора.

• создание качественных надёжных сендвич-панелей, которые сделают комфортным обитание на верхнем мансардном этаже;
• экономия на закупке ОСП листов – теперь можно применить 9 мм толщину;

• большой объём работ и расходных материалов;

Монтаж основания

Как говорилось ранее, конструкция обрешетки под мягкую кровлю может быть однослойной и двухслойной. Рассмотрим подробно установку элементов каждого из этих вариантов. На обрешетку, в свою очередь, будет укладываться подкладочный ковер.

Устройство однослойной обрешетки под мягкую кровлю

Для такого рода конструкции могут использоваться следующие материалы: Щитовые (ФСФ, ОСП-3).

Крепление листовых материалов ведется прямо на лаги стропильной системы в перпендикулярном направлении. Такой монтаж ведется достаточно быстро, так как

используются крупноразмерные элементы.

Толщина осб под гибкую черепицу зависит от шага стропильных ног :

• 27 мм – для шага стропил в 1,5м;
• 21 мм – для шага стропил в 1,2м;
• 18 мм – для шага стропил в 0,9м;
• 12 мм – для шага стропил в 0,6м;
• 9мм – для шага стропил меньше 0,6 м;

Соседние элементы укладываются с образованием 2-х мм зазора (если работы ведутся в зимнее время, то его нужно увеличить до 3 мм). Если пренебречь этим правилом, то под воздействием влаги древесные материалы могут набухнуть и вспучиться. Все настилаемые элементы необходимо обработать антисептическими растворами, так как их влагостойкость не идеальна.

При использовании листов ФСФ их закрепление на стропилах выполняется при помощи саморезов или гвоздей, с шагом в 150 мм. Чтобы подобрать подходящую длину крепежных элементов нужно воспользоваться следующей формулой:

L = h × 2.5;

• L – длина самореза или гвоздя;
• h – толщина фанерного листа.

Установка листов ОСП ведется аналогичным образом. Для осуществления крепления, помимо саморезов, могут использоваться спиральные или кольцевые гвозди. Шаг между ними должен быть равен 150 мм, а в случае применения спиральных элементов его можно увеличить до 300 мм.

На последнем этапе ведется укладка подстилающего ковра, на который монтируется мягкая кровля.

Однослойная обрешетка из шпунтованных досок или теса

Основным принципом обустройства такого варианта основания под мягкую кровлю является поперечная укладка штучных деревянных элементов прямо на стропила.
Ширина досок обычно составляет 10-14 см.

Толщина же подбирается в зависимости от шага стропил, так как это расстояние напрямую влияет на требуемое сопротивление досок изгибу.

Закономерность следующая:

• Шаг стропил от 300 до 900 мм – толщина доски 20 мм;
• от 900 до 1200 мм – толщина доски 23 мм;
• от 1200 до 1500 мм – толщина доски 30 мм;
• Для шага в 1500 мм – толщина доски 37 мм;

Монтаж ведется от нижней кромки ската к коньку. При этом элементы должны укладываться строго перпендикулярно лотками вверх (для осуществления движения влаги от дождя по лотку к карнизу).

При воздействии влаги и скачков температур древесина изменяет свои геометрические размеры. Поэтому между торцами досок необходимо устраивать зазор в 3 мм. Крепление производится при помощи гвоздей или саморезов, забиваемых как можно ближе к кромочному краю изделия.

Установка сплошной двухслойной обрешетки

Главным отличием от однослойного основания под мягкую кровлю является наличие нижнего каркаса контробрешетки. Она выполняется из досок (25мм×(100-140)мм) или брусков (30×70мм, 50×50мм), путем их набивания на стропильное основание под прямым углом. Шаг досок контробрешетки должен составлять около 200-300 мм.

Следующим слоем укладывается слой из досок под 45-градусным углом. Между ними, как и при устройстве однослойной конструкции из штучных элементов, устраивается стабилизирующий зазор в 3 мм. Помимо досок можно применять фанеру или листы ОСП, с укладкой слоя утеплителя (для теплого чердака) или без него.

Устройство комбинированной обрешетки по шагам:

• Укладка и закрепление теплоизоляции между стропильными элементами;
• На этой прослойке растягивается гидроизолирующая пленка, которая прибивается к стропилам при помощи брусков контробрешетки (25×30мм). В случае устройства холодного чердака укладка тепли- и гидроизоляции не требуется.
• Осуществляется закрепление листовых материалов с шагом в 300 мм в местах над стропилами, и 150 мм – над брусками контробрешетки.

Особенности установки капельника

Капельник считается важным элементом в устройстве обрешетки под мягкую кровлю, так как отвечает за защиту от неблагоприятного воздействия влаги. Изгиб изделия зависит от угла наклона крыши, его величина варьируется от 100 до 130 градусов. Крепят капельник на край крыши, вертикально направляя его вниз, чтоб вода стекала на землю. Среди особенностей следует выделить такие характеристики:

• Для изготовления капельника используют оцинкованную сталь, которая не имеет склонности ржаветь;
• Для того чтоб не портить эстетический вид здания, цвет капельника следует подбирать под оттенок крыши;
• Чтобы полностью защитить кровлю и фасад, следует протянуть капельник по всему периметру постройки;
• Устройство способно обеспечить защиту от ветровых потоков.

Вот мы и познакомились со всеми особенностями создания обрешетки для зданий с мягкой кровлей. Следуйте всем советам и рекомендациям, и у вас обязательно все получится!

Конструкция

Обрешетка, используемая для монтажа гибкой кровли, отличается от той, что применяется в случае настила металлопрофиля. Битумная черепица – гибкий материал, которые не обладает жесткой формой, поэтому его необходимо укладывать на сплошное основание. Поэтому конструкция кровельного пирога для этого кровельного материала состоит из следующих элементов:

1. Контробрешетка. Этот элемент изготавливается из деревянных реек толщиной 2-3 см, которые крепятся вдоль стропильных ног. Они служат для фиксации гидроизоляционной пленки и организации вентиляционного зазора, который необходим для улучшения циркуляции воздуха.
2. Разреженная. Разреженную обрешетку приколачивают вдоль ската, перпендикулярно стропилам. Она изготавливается из необрезных или обрезных досок размером 150х20 мм с шагом 30-50 см. Разреженная обрешетка равномерно распределяет вес кровли между стропильными ногами.
3. Сплошная. Сплошную обрешетку, используемую как основание для настила гибкой черепицы, изготавливают из листов влагостойкой фанеры или древесностружечной плиты. Этот элемент конструкции помимо опорной функции выполняет еще изоляционную – он играет роль утеплителя и шумоизоляции.

Обратите внимание! Битумная черепица обладает шероховатой, нескользкой поверхностью, поэтому в зимний период на ней скапливается снег. Надежная обрешетка поможет мягкой кровле сохранить форму и перенести интенсивные снеговые нагрузки.

Требования

Обрешетка под мягкую кровлю изготавливается из дерева, просушенного до влажности 20% и обработанного антисептическими средствами глубокого проникновения. Чтобы не повредить нижнюю поверхность кровельного материала, с досок нужно удалить сучки, зазубрины, неровности. Лучше элементы обрешетки острогать или ошкурить. Чтобы основание служило долго и надежно, необходимо учитывать следующие факторы:

• Снеговую нагрузку в зоне, где ведется строительство. При выборе конструкции и шага между брусками необходимо принимать во внимание климатический фактор. Если снега выпадает много, то основание для монтажа гибкой черепицы необходимо усилить.
• Вес кровельного материала. Один квадратный метр покрытия из битумной черепицы весит не более 13 кг, но в совокупности с утеплителем и гидроизоляцией нагрузка на стропила может превышать 300 кг/м2.
• Уклон крыши. Чем меньше уклон крыши, тем прочнее должна быть обрешетка, так как с пологих скатов снег не соскальзывает самостоятельно, а накапливается, увеличивая нагрузку на стропильную систему.

Учтите, что даже малейшая неровность на основании в результате трения приводит к появлению прорех в битумной черепице. Чтобы не допустить этого, конструкцию обрешетки делают трехступенчатой, а ее поверхность выравнивают с помощью строительного уровня.

Требования к обрешетке

Материалы для изготовления сплошной обрешетки

Проверка конструкции на наличие ошибок

Когда обрешетка будет готова, следует посмотреть на нее критическим взглядом. Не были ли допущены фатальные погрешности, которые смогут оказать негативное влияние на эксплуатацию кровли?

Качественная законченная обрешетка обладает следующими свойствами:

• Не прогибается под весом человека, иначе вести работы на ней и в дальнейшем ремонтировать кровлю будет проблематично.
• Не имеет щелей (больше допускаемых компенсационных зазоров). Если избежать щелей не удалось, то просветы перекрывают полосками кровельной жести.
• Не имеет на поверхности торчащих сучков и неутопленных гвоздей, которые могут прорвать битумные материалы мягкой кровли.
• Торцы пиломатериалов, через которые впоследствии будут перегибаться битумные изделия, не острые, закруглены рубанком для предотвращения разрывов и протираний.
• Все материалы для обрешетки сухие, покрыты антисептическими средствами.

Важно, чтобы сплошная обрешетка не имела вышеперечисленных изъянов. Только в этом случае рулонное покрытие или битумная черепица будут успешно выполнять свои функции.
