Стропильная система крыши своими руками: инструкция и видео

Как известно, стропильная система – это основная несущая конструкция крыши. Именно она «держит» на себе весь груз кровельного «пирога», а также все нагрузки от снега и ветра. Именно поэтому к ее возведению нужно относиться «ответственно». А как провести монтаж такой системы? Как выполняется установка стропил на крышу? Какие здесь следует учитывать нюансы? Об этом и о других вопросах связанных со стропильной системой и пойдет речь в статье.

Пошаговая инструкция по монтажным работам

Сразу следует оговориться, что возможные ошибки при сооружении кровли своими руками исправить будет сложно

Поэтому важно четко продумать последовательность действий и проверять качество исполнения каждого узла.. Изначально нужно выполнить следующее:

Изначально нужно выполнить следующее:

Сделать армопояс, который увеличивает жесткость и прочность здания. Сооружается он по периметру строения и особенно актуален для домов из легких бетонов и поризованных блоков. При его устройстве нужно предусмотреть установку шпилек для последующего крепления мауэрлата.

Фото 9. Готовая опалубка под заливку армопояса с армирующим каркасом и шпильками для монтажа мауэрлата

Определить длину стропил. Для этого следует подготовить 2 длинные доски (стандартная длина 6 м) и временно закрепить их к вертикальным опорам на двух противоположных стенах. Затем путем их подъема и опускания можно найти подходящее положение и высоту будущей стропильной конструкции. Лучше всего если длина стропил будет до 6 м, поскольку более длинных пиломатериалов в свободной продаже нет – их придется наращивать самостоятельно.

Технология устройства стропильной системы кровли предполагает необходимость неукоснительного соблюдения последовательности действий и всех рекомендаций. Это обеспечит надежность и долговечность не только самой крыши, но и здания в целом.

Установка мауэрлата

Мауэрлат представляет собой деревянный брус, который выступает в качестве крайней нижней опоры для стропил и укладывается сверху по периметру наружных стен. Основная его функция – распределение сосредоточенных нагрузок от точек опирания стропильных ног по все площади верхней части стеновой конструкции. Также он служит для привязки крыши к несущим стенам здания.

Фото 10. Мауэрлат, установленный на газобетонной стене поверх армопояса и закрепленный шпильками

При устройстве покрытия кровли учитывайте, что в деревянных и каркасных домах установка мауэрлата не требуется. В брусовых и бревенчатых зданиях в качестве этого элемента выступает верхний венец. Однако и техника крепления в этом случае более сложная – применяются специальные скользящие опоры. Это необходимо для обеспечения возможности небольшого смещения стропильной системы без деформации и разрушения при усадке стеновых конструкций.

Рисунок 11. Крепление стропил с помощью скользящего крепежа

В каркасных строениях мауэрлатом служит верхняя обвязка, которая фиксируется к вертикальным опорам каркаса с запилом специальными перфорированными углами, скобами или гвоздями.

Рисунок 12. Варианты крепления стропил к верхней обвязке в каркасном строении

Монтаж мауэрлата на кирпичные стены может выполняться с помощью шпилек, анкерных болтов и скоб. При использовании скоб один их край крепится к мауэрлату, а второй к деревянному бруску, который закладывается с внутренней стороны стены в кладку на высоте 3-4 рядов от верхней обвязки.

Фото 13. Крепление мауэрлата к стенам с помощью скоб

При креплении мауэрлата шпильками и анкерами используется крепеж диаметром не менее 10 мм.

Фото 14. Схема крепления мауэрлата с помощью шпилек

Технология выполнения висячих стропил

1. Устанавливают мауэрлат и балки перекрытия. Висячая стропильная система не имеет вертикальных и горизонтальных опор, поэтому стойки и прогоны ставить не нужно. Для удобства размечают центр крыши, по которому будет проходить конек, с помощью временно прибитых по центрам фронтонов досок. Один край доски должен обозначать центр крыши. На досках отмечают высоту крыши по коньку.
2. Выполняют шаблон. Для этого доску прикладывают нижним концом к мауэрлату, а верхним – к отметке высоты крыши. Размечают верхний запил по краю доски, обозначающему центр крыши, и нижний, по мауэрлату, не более чем на 1/3 ширины доски. Прикладывают шаблон с обеих сторон, уточняя симметричность стропил.
3. По шаблону выполняют необходимое количество стропильных ног. Раскладывают их попарно. Две стропильных ноги, образующие ферму, ставят верхними срезами друг к другу и скрепляют накладкой из металла или косынкой из доски на саморезы или шпильки. Нижнюю часть крепят к мауэрлату на уголки и саморезы и гвозди.

   Технология выполнения висячих стропил

4. Устанавливают затяжки (ригели) – доски необходимой длины, стягивающие стропильные ноги и не позволяющие им разъезжаться в стороны. Количество и высота расположения ригелей определяется расчетом и конструкцией крыши, они не должны мешать проходу по чердаку, если там планируется делать жилое помещение или склад. Крепление затяжек осуществляют н шпильки. Так устанавливают все стропильные фермы, подпирая их с помощью укосин.

   Способы крепления стропил к затяжкам

Разновидности и устройство стропильной системы двухскатной крыши

В некоторых случаях монтаж наклонного бруса каркаса крыши может выполняться только по нижнему ярусу — к мауэрлату или по верхнему ярусу — друг к другу или к коньковому прогону. У специалистов эти стропила носят название висячих. Однако наиболее распространён другой вид каркаса. Он предполагает размещение под ноги дополнительной опоры в самом центре ската. С помощью этого метода можно изготовить изломанную форму крыши.
У специалистов двухскатные кровли подобной конфигурации получили название мансардных, а стропила — наслонных. С учетом характеристик эта конструкция является наиболее подходящей для загородного дома. При расчете расстояния между стропилами любого типа необходимо учитывать толщину выбранного бруса, длину скатов и прочие параметры. Чаще всего их располагают с шагом 60-80 см.

Подстропильная система каркаса

В случае возведения крупных объектов наряду с мауэрлатом в конструкцию стропил могут включать и другие поддерживающие элементы — прогоны, стойки и лежни. Причём каждый из этих видов имеет свои особенности в плане монтажа. Первые укладывают по горизонтали, вторые — по вертикали, а третьи размещают по балкам перекрытия. Впоследствии на лежни устанавливают с определенным шагом по всей длине кровли стойки. Они, в свою очередь, служат опорой для конькового прогона. Этот элемент чаще всего изготавливают из бруса размерами 100 x 150 мм.

Коньковый прогон

В процессе крепления стропил двускатной крыши в ее конструкцию часто включают и этот элемент. Не останавливает владельцев и то, что это повышает стоимость сооружения крыши. Объяснить это можно тем, что каркас кровли, который установлен с использованием прогона, получается более надежным и лучше выдерживает нагрузки различного характера.

В процессе монтажа этого элемента обязательно необходимо соблюдать определенные требования. От этого в значительной степени зависит геометрия кровли. На начальном этапе сборки крыши с коньковым прогоном выполняется монтаж крайних стоек фронтоном. После этого между ними натягивают жесткий шнур, который обязательно нужно проверить на горизонтальность. Далее переходят к креплению промежуточных стоек, следя за тем, чтобы и они располагались строго по уровню. Соблюдение этого требования является гарантией того, что и закрепляемый впоследствии к ним коньковый прогон также будет установлен строго в горизонтальной плоскости.

Обрешетка

Этот элемент также играет важную роль в конструкции кровли. Для изготовления обрешётки используются доску достаточно большой толщины. Самый распространенный вариант — пиломатериал сечением 2,5-5 см. Рейки со слишком большим или маленьким сечением не используют для обрешётки. Иначе это может привести к таким неприятным явлениям, как коробление или растрескивание. Самым оптимальным для обрешетки является материал шириной 20 см.
При расчете шага между досками, как и толщины, необходимо учитывать тип используемой обшивки. Монтаж разреженной обрешётки производится только под жесткие листы. В случае применения рубероида или очень тонкого металла устанавливают сплошную конструкцию. Тогда обрешетка изготавливается не из досок, а из листов толстой фанеры или ОСБ-плит.

Теплоизоляционный слой и гидроизолятор

Ввиду особенностей конструкции двускатной кровли для защиты внутреннего пространства от низких температур разрешается использовать любой доступный материал. Обычно в качестве такового выбирают минеральную вату. Менее популярным вариантом является пенополистирол. Еще реже работы по изоляции кровли проводят с помощью метода напыления пенополиуретана.

Укладка теплоизолятора требует использования опоры: если теплозащитный слой создаётся из минваты или полистирола, то обязательно нужно натянуть проволоку со стороны чердака. Крепление листов или плит теплоизолятора выполняется прямо между стропилами. Монтаж минеральной ваты осуществляется просто враспор. Не стоит оставлять без внимания зазоры между пенополистирольными листами и брусом — их заделывают специальной монтажной пеной, а в завершение проклеивают скотчем. Монтаж паро-и гидроизолятора выполняется с незначительным провисом в 2 см строго в горизонтальной плоскости. Эти работы проводят на завершающем этапе монтажа стропильной системы двухскатной крыши.

Выбор и подготовка материала

Чтобы изготовить прочный и долговечный стропильный каркас для крыши частного дома используют дерево твердых пород или металлопрофиль. От выбора материала зависит итоговая стоимость, вес, срок службы и несущая способность готовой конструкции. Для работы своими руками опытные мастера рекомендуют выбирать древесину. Чтобы стропила прослужили долго, необходимо проверить соответствие пиломатериалов стандарту:

1. Влажность пиломатериалов, используемых для изготовления стропил своими руками, не должна превышать 19-21%. Влажная древесина в процессе высыхания может трескаться, коробиться, из-за чего возникают деформации и перекосы в кровле.
2. Дерево должно находится в здоровом состоянии. То есть оно должно иметь светлый цвет, характерный для породы, не иметь очагов гниения, плесени, потемнения или следов жизнедеятельности вредителей.
3. Для изготовления стропил рекомендуется выбирать прямые, ровные доски без большого количества сучков, так как они снижают прочность опор.

Учтите, чтобы деревянный стропильный каркас прослужил долго, перед началом работ по сборке конструкции своими руками выполнят обработку комплектующих антисептиком глубокого проникновения, а для снижения пожарных производится пропитка огнеблокирующим составом.

Угол наклона скатов

Уклон двускатной кровли в строительстве задается на этапе проектирования. Конструкции с углом до 30° считаются пологими, 30-45° — со средним уклоном, 45-60° — крутыми.

На выбор наклона скатов определяющее значение оказывают:

• Ветровые нагрузки. Чем больше подъем крыши, тем выше парусность и сильнее воздействие ветра. В районах, где часто бушуют ураганы, оптимальный угол 15-20°.
• Снеговые нагрузки. Здесь зависимость обратная. Чем уклон меньше, тем больше осадков скапливается на кровле. Чтобы воспринимать вес снега, требуется более мощная конструкция, что нецелесообразно. В снежных регионах самый благоприятный наклон скатов около 25-40°.
• Тип кровельного материала. Для каждого вида разработаны рекомендации о максимально и минимально допустимом угле монтажа. Если их не соблюдать, герметичность и внешний вид кровли могут пострадать.
• Конструктивные особенности. В проектах домов с двускатной крышей и мансардой уклон скатов должен обеспечивать необходимую высоту помещения. Иногда крыша делается ломаной, чтобы слишком не поднимать конек.

Наиболее универсальный угол наклона двускатной кровли — 20-45°.

Существуют еще разноуклонные крыши, где каждый скат расположен под своим углом. Но такие системы нужно использовать очень аккуратно, поскольку в плане архитектуры они достаточно нестандартные, а монтаж их сложнее, чем симметричных конструкций.

Подготовка

Прежде чем ставить стропила, следует пройти подготовительный этап. Прежде всего, следует составить схему. Без точного чертежа провести правильную установку стропил невозможно. При составлении схемы следует учесть следующие моменты:

1. Какая стропильная система будет использоваться. Существует два варианта – это наслонная и висячая. В каждом случае установка стропил производится по своим правилам. Это нужно обязательно учитывать.
2. Определиться с углом наклона ската. Здесь учитываются различные параметры. Во-первых, природные условия в вашем регионе. Чем меньше угол наклона, тем больше скапливается снега. При этом уменьшается ветровая нагрузка. При большом угле наклона все наоборот. Во-вторых, следует учитывать и рекомендации от производителя кровельного материала.
3. Нагрузки. Перед тем как составлять схему следует определиться с тем, какие силы будут воздействовать на всю конструкцию. Исходя из этого, рассчитываются все параметры самих стропил и частота их установки. Учитываются как переменные, так и постоянные нагрузки. К первым относят атмосферные воздействия – это осадки и ветер. К постоянным нагрузкам относится вес всех компонентов крыши, включая установленное оборудование, читайте подробнее: расчет стропильной системы.
4. Параметры самих стропил. Тут нужно рассчитать их длину и сечение. Эти величины будут зависеть как от конструктивных особенностей самой крыши, так и от нагрузок, которые она должна выдерживать,

Проводим монтаж

А как установить стропила на крышу? Какие здесь существуют нюансы и тонкости? В первую очередь стоит помнить о безопасности. Укладка стропил на большой высоте – это опасно. Лучше всего, чтобы перед началом монтажа сделать строительные леса. Но такое дело очень затратное и редко используется. Поэтому установку стропил на крышу следует проводить со средствами индивидуальной защиты – это монтажные пояса и так далее.

Кроме того, сделать все своими руками и одному – это практически невыполнимая задача. Поднять и поставить стропила в одиночку будет невозможно. Древесина весит много. К тому же и сами конструкции будут достаточно большими. Поэтому без помощника вам не обойтись.

Сама технология установки стропил на крыше выглядит следующим образом:

1. Если вы будите производить монтаж с использование жесткого крепления, то первоначально желательно сделать шаблон для вырубки. Для этого поднимаем двое стропил на крышу и ставим их на свое место. При этом делается вырубка в том месте, где элемент будет крепиться к мауэрлату. По первым стропилам делается шаблон. Это можно сделать с помощью куска фанеры. С помощью шаблона еще внизу можно подготовить остальные стропила для установки.
2. Также можно подготовить шаблон и для верхнего стыка. Это делается в том случае, если стропильная пара будет собираться на земле. Затем ее поднимают на крышу и ставят на свои места. Но можно производить сборку и на крыше. В этом случае подъем будет заметно облегчен. К тому же и подгонка будет более точной.
3. Первым делом ставят стропила с обоих торцов дома. После этого между ними натягивается веревка. Это необходимо для того, чтобы остальные пары поставить ровно, и выставить в одной плоскости.
4. Далее проводится поднятие, соединение и установка остальных стропил. При этом, между каждой парой нужно выдерживать одинаковое расстояние, которое рассчитывается заранее. Как правило, этот параметр лежит в пределах от 60 сантиметров до 1 метра, подробнее в материале: расстояние между стропилами.
5. После установки стропил все места соединения следует дополнительно укрепить. Для этого можно использовать металлические уголки, скобы или толстую стальную проволоку.
6. Далее, следует укладывать и закреплять поперченные планки и подпорки. После чего можно заниматься укладкой обрешетки и самой кровли.

Видео по теме:

Стоит отметить, что есть некоторые особенности установки стропил при использовании висячей или наслонной системы. В первом случае применяется затяжка. Этот элемент закрепляет нижние концы стропильной пары. В наслонной системе монтаж нижних концов стропил производится непосредственно к мауэрлату.

Общие понятия

Установка стропил – это один из важных этапов возведение любой крыши. Чаще всего эту работу поручают профессионалам, так как она довольно сложна. Но, если имеется некоторый опыт в строительных и плотницких работах, то ее можно выполнить и своими руками. Но прежде чем приступить к установке стропил, следует ознакомиться с самой конструкцией крыши.

В эту систему входят следующие составляющие:

1. Скаты. Их количество зависит от типа крыши. Наиболее часто встречающийся вариант – это двухскатный. Именно эту основную часть крыши и поддерживают стропила, которые вы будите укладывать.
2. По периметру всех стен, сверху производится установка мауэрлата. Этот элемент можно не использовать, если дом построен из деревянных брусьев. Нижний конец стропил крепится к мауэрлату. Этот элемент необходим для того, чтобы вес всей системы равномерно распределялся на стены.
3. Конек. Это верхняя часть крыши. Здесь сходятся скаты и стропила. Этот элемент присутствует в любом типе крыши, кроме односкатного варианта.
4. Ендова. Она может быть включена не во все конструкции. Ендова присутствует в тех случаях, когда скаты, а соответственно и стропила, образуют входящий угол.
5. Свес или карниз. Этот элемент предназначен для того, чтобы осадки, стекающие с кровли, не повреждали стены и фундамент. Свес может являться непосредственным продолжением стропил или быть их отдельной составляющей. Карниз может отступать от стен на любое приемлемое вам расстояние, но он не должен быть меньше тридцати сантиметров.
6. Кровля. Эта часть будет непосредственно защищать ваше строение от внешних воздействий. Кровля может иметь вид своеобразного «пирога». Если в чердачном помещении создана жилая комната, то вам придется установить теплоизоляцию и другие слои. Если мансарды не будет, то достаточно уложить кровельный материал и гидроизоляцию.

Стропильная система – это «костяк» всей крыши. Именно она будет нести все нагрузки от кровельного «пирога» и других компонентов. Поэтому технология установки стропил должна соблюдаться неукоснительно. Правильный монтаж будет гарантией долгой службы всего строения.

Конструкция вальмовой крыши

Для того чтобы разобраться в устройстве вальмовой крыши, необходимо понимать, по какому принципу возводят такую конструкцию. Такая кровля состоит из четырёх сторон, две из которых имеют форму треугольника и называются вальмами, и две стороны в форме трапеции. Для понимания того, как образуется такая конструкция, представьте себе устройство двухскатной крыши, фронтоны которой как бы наклонены внутрь дома. Аналогом таких «упавших» фронтонов в вальмовой крыше как раз и являются вальмы.

При монтаже вальмовой крыши пользуются определёнными правилами:

При постройке вальмовой крыши стоит обратить внимание на древесину. Для стропил и коньковой системы берут брус одинакового сечения. Центральные стропила упираются как в верхний конец обвязки, так и в коньковую доску. При строительстве вальмовой крыши делают центральные стропила, которые крепят к краям коньковой доски. Промежуточные элементы делаются более крутыми, чем угловые

Соответственно размер доски для стройки должен составлять не менее 50*150 мм.

Материал

Стропильные конструкции изготавливаются из древесины. Существуют достаточно жёсткие стандарты на качество и размеры материала. Основные требования к древесине:

• для сборки используются обрезные доски хвойных или лиственных пород;
• влажность материала не должна превышать 18%;
• на каждом погонном метре доски допускается наличие 3 сучков (не больше), максимальный диаметр которых не превышает 3 см;
• сквозные трещины не допускаются;
• длина несквозных трещин не должна превышать половины длины доски.

Качественный пиломатериал Источник specdispetcher.ru

Инструкция по возведению стропил

Несущие элементы кровли должны надежно крепиться к обвязке, для чего используется несколько способов. Если обустраивается крыша деревянного дома своими руками, то стропила могут быть исключительно наслонными.

Все дело в двух взаимоисключающих правилах:

• Стропила деревянных домов могут фиксироваться исключительно шарнирно;
• Фиксация висячих стропил может осуществляться только жестким образом.

Именно поэтому при обустройстве зданий, выполненных из дерева, может использоваться только наслонная стропильная система, установленная на шарнирах. Для монтажа такой крыши придется приобрести специальные элементы (обычно их называют салазками), которые обеспечат самостоятельное выравнивание кровли при усадке дома.

Создаваемая своими руками крыша одноэтажного дома, стены которого выполнены из кирпича или камня, может обустраиваться по любой схеме, но наибольшая эффективность достигается при жесткой фиксации стропильных ног. Установка каркасной системы может выполняться как с врубкой, так и без нее.

Для создания крыши с врубкой нужно сначала подрубить стропила таким образом, чтобы он плотно прилегли к мауэрлату. Выносить карниз в таком случае придется посредством кобылок, которые крепятся к стропильным ногам хотя бы с метровым нахлестом. Фиксация элементов конструкции может выполняться при помощи любых крепежей, но лучшим вариантом будут металлические уголки, закрепленные саморезами.

Если же кровля будет устанавливаться без врубки, то кобылки не потребуются – необходимый вылет каркаса будет выполнен за счет самих балок. Этот вариант несколько проще в обустройстве, поскольку для него не требуется точная подгонка всех элементов. Чтобы стропила хорошо прилегали к мауэрлату, применяются упоры или отдельные доски. Крепить элементы лучше так же, как и в предыдущем случае.

Материал для стропил

Во время возведения крыши важно ответственно подойти к каждому этапу. Установка стропил – это «серьезно». Но, если эти элементы будут некачественными, то от правильного монтажа мало что будет зависеть. Стропила могут быстро выйти из строя и тогда серьезных ремонтных работ вам не избежать.

Прежде чем приступить к установке своими руками, следует выбрать материал для этих основных элементов всей системы крыши. А какой вариант можно использовать? Здесь специалисты предложат следующее:

• Железобетонные конструкции. Такие стропила часто используют при строительстве промышленных объектов. У них есть масса недостатков. Установка таких конструкций требует использование спецтехники. К тому же они весят очень много. Поэтому железобетонные изделия в частном домостроении не применяются;
• Металлические стропила. Здесь имеется в виду стальные изделия, тавра и другие. Такие конструкции получаются легкими и компактными. Но вот их стоимость может быть довольно высокой. Плюс ко всему, стальные элементы обладают высокой теплопроводностью. Еще один недостаток – это трудности с монтажом. Установка металлических стропил потребует наличие специального оборудования, например, сварочного аппарата;
• Древесина. Это самый распространенный вариант материала для стропильной системы. Если говорить о минусах, то специалисты отмечают склонность дерева к гниению и возгоранию. Но такие недостатки легко устраняются при помощи специальных пропиток.

Установить стропила из древесины можно своими руками, используя только обычный набор плотника. Чаще всего используются брусья. В некоторых случаях можно применить и доски. Самое главное – это чтобы материал был качественным. Не стоит использовать доски или брусья уже долгое время бывшие в употреблении.

Разметка установки стропил

Разметка мест крепления к срубу стропильной доски начинается с фронтонов. Для этого стропила устанавливаются вплотную к фронтонам. Перед этим в доске вырубается, так называемый, «зуб» опорный. А в верхнем венце сруба изготавливается точных размеров специальный паз-углубление. Стоит отметить одну важную деталь. Без «зуба» и паза крепить стропила категорически запрещено. В своем верхнем положении торцовка стропильных досок должна происходить на 5 сантиметров ниже, чем высота фронтона. Это необходимый запас для утеплителя.

Параметры распределения нагрузки стропильной системы крыши на дом.

Если в конструкции сруба предусмотрены брус коньковый или бревно, то для разметки установки, стропильные доски временно крепятся к ним при помощи гвоздей. После того, как осуществлена установка стропилин, раскосов, обрешеточного материала, гвозди или саморезы удаляются. Это делается для того, чтобы в случае усадки дома, стропила не зависли, что также полезно и срубу.

Обычно шаг расположения стропильных досок равняется 60 сантиметрам, но может быть и больше. Все зависит от разработанного проекта и зон его эксплуатации. Они устанавливаются с обеих сторон фронта, образуя форму идеального шатра. Стропила в примыкании к фронтонам должны иметь зазор не меньше пяти сантиметров, который заполняется утеплителем.

Длина стропил

Длина стропил зависит от нескольких факторов

Основанием симметричной двускатной крыши является равнобедренный треугольник. Зная высоту конька, можно вычислить длину стропила по теореме Пифагора. В этом случае она является гипотенузой, а половина ширины дама и высота крыши – катеты.

Несколько важных технических характеристик

Выбирая метод по установке стропил, необходимо оценить сложность проведения работ и вес будущей конструкции. Если изделие в собранном виде будет отличаться небольшим весом либо вы можете пригнать на участок специальную подъемную технику, то собирать стропила лучше всего на земле, а потом поднимать на крышу здания, где вы сможете сделать все остальные работы. Если же конструкция характеризуется большим весом, то ее придется собирать непосредственно на крыше – это проще и более безопасно.

Очень важно правильно соединить верхние части стропил. Эта работа может быть выполнена нескольким методами

Прежде всего крепление стропил встык, когда на противоположных стропильных ногах делают зарезы под требуемым углом. Следом стропилины нужно состыковать по полученным торцам и закрепить на несколько гвоздей. Для более безопасного соединения закрепите изделия с помощью металлической накладки.

Можно крепить стропильные ноги внахлест – в этом случае элементы конструкции соприкасаются между собой плоскостями. В случае если вы собираетесь делать стропильную систему в доме с фронтами, которые выполнены из бревна, то стропила нужно ставить на стены, используя метод скользящего крепежа. Благодаря этому вам удастся избежать деформации крыши в случае усадки дома.

Если вы решили воспользоваться данным методом, то нужно учитывать, что его довольно сложно сделать своими руками. Крепеж производится следующим образом: «ноги» стропил нужно разместить с зазором, скрепив их между собой с помощью специализированного подвижного металлического элемента. Теперь приступаем к непосредственному строительству стропильной системы своими руками.

Подробности

Технология создания наслоенных стропил

Стропильная система крыши дома своими руками делается так:

До начала строительных работ требуется обязательно сделать эскиз крыши и рассчитать ее габариты. Шаг и сечение стропил, а еще необходимость монтажа дополнительных типов опор и подкосов буду определены расчетом.

1. Укладывают и выставляют элементы опоры – лежни, мауэрлат и балки перекрытий, промежуточный и коньковый прогон, стойки. Подробно такие операции описаны в отдельных статьях, которые посвящены различным видам кровли (односкатная, двускатная, трехскатная, четырехскатная и мансардная крыша).
2. Делают шаблон стропил. Для этого требуется взять доску с шириной, которые соответствуют расчетной длине стропил, с той же шириной, но с меньшей толщиной – она куда легче и ее проще точно подгонять по месту. Доску требуется прикладывать к месту монтажа крайнего стропила одним концом до конькового прогона, а вторым к мауэрлату.
3. В верхней части шаблона требуется размечать верхний запил. Форма обязательно должна быть такой, чтобы доска ложилась на прогон конькового типа и при этом плотно прилегала до противоположного стропила. Глубина запила должна быть не более, чем 30% от ширины доски.
4. После того, как будет выпилен верхний запил, шаблон снова прикладывают по месту и размечают нижний запил – он должен обязательно опираться на такой элемент, как мауэрлат, не оставляя огромных зазоров. Конец шаблона требуется опиливать под углом таким образом, чтобы срез был расположен в вертикальной плоскости.
5. Получившийся шаблон требуется прикладывать в местах монтажа всех ног стропильного типа, проверяя, требуется ли подгонка по месту. Если шаблон подойдет идеально (а это случается крайне редко) можно сразу же сделать требуемое количество стропильных ног. Если же требуется корректировка нижнего запила, то по шаблонам вырезают лишь верхнюю часть на каждом стропиле, а нижний запил каждый раз делают по местам.
6. Стропила обязательно требуется устанавливать с подобранным шагом расчетов. Как правило, он составляет от 0.5 до 1.2 метра и зависит от вида кровельного покрытия, а именно от тяжести, и от ожидаемой нагрузки от снега. Самые тяжелые покрытия – это шифер и керамическая черепица, но она на данный момент применяются крайне редко. Чаще всего выбор делают в пользу более легких, современных и надежных материалов – ондулина, металлической черепицы, мягкой крыши. Для них можно выбрать шаг стропил примерно в 1 м, не производя сложные расчеты.
7. Для начала установите стропила с фронтонной стороны. Стропильную ногу требуется опирать на коньковый прогон и мауэрлат, а далее закрепляют на пару гвоздей 10-15 см в каждом узле крепления. После монтажа стропильной пары, дополнительно ее требуется скрепить – в верхней части и посредством металлических накладок и саморезов с одной стороны и углов с ребрами жесткости с другой, в нижней части – тоже на уголки или скобами.
8. После монтажа стропил с двух фронтонов кровли между ними требуется натянуть бечевку и выровнять по ней остальные стропила. Крепление производят аналогичным методом.
9. Монтируют подкосы, если того будут требовать результаты расчетов. Подкосы делают из того же материала, что и сами стропила. Прикладывают доски с подходящей длины под требуемым углом к стропилам и размечают нижний тип запила. Требуется обязательно учесть тот факт, на что именно будет опираться подкос – на балку для перекрытия или на лежень, от чего будет зависеть форма на нижнем запиле. После создания нижнего запила подкос устанавливают по месту и отмечают лишь линию отреза по всем стропилам. Подкос, который подготовлен, ставят враспор между стропилами и балками и закрепляют посредством уголком или металлических накладок.

Рассмотрим вторую технологию создания стропильной системы крыши своими руками.

Техника выполнения стропил висячего типа

Метод такой:

1. Устанавливают балки перекрытия и мауэрлат. Стропильная висячая система не имеет горизонтальные и вертикальные опоры, и потому прогоны и стойки ставить не требуется. Для удобства требуется разместить центр кровли, по которому будет проходить конек, посредством временно прибитых по центрам досок фронтового типа. Один досочный край должен обозначать центр кровли. На досках важно отметить высоту крыши на коньке.

2. Делают шаблон. Для этого доску требуется прикладывать нижним концом до мауэрлата, а верхним до отметки высоты кровли. Далее размечают запил по дощатому краю, который обозначает центр крыши, и нижний, по самому мауэрлату, не больше чем 30% от ширины доски. Далее шаблон прикладывают с обеих сторон, уточняя стропильную симметричность.
3. По шаблону требуется сделать нужное количество стропильных ног. Их нужно раскладывать попарно. Две ноги стропильного типа, которые образуют ферму, ставят верхними срезами друг к другу и скрепляют металлическими накладками или косынкой из досок на шпильки/саморезы. Нижнюю часть крепят до мауэрлата на уголки и саморезы/гвозди.
4. Установите ригели (затяжки) – доски требуемой длины, стягивающие стропильные ноги и не дающие им разъезжаться в стороны. Высота расположения и количество ригелей определяется расчетом и кровельной конструкцией, они не должны мешать проходу по чердаку, если вы планируете делать там жилое помещение или даже в склад. Крепление посредством затяжек проводится даже на шпильки. Так монтируют все фермы стропильного типа, подпирая их посредством укосин.

Третья техника тоже очень полезна.

Технология создания вальмовых диагональных стропил

Итак, следующая технология:

1. Так как стропила для вальмовой кровли монтируют диагонально, простые методы их крепления не подойдут. Кроме того, нагрузка на диагональные стропила куда выше, недели на висячие или наслонные, и потому материал для их выполнения должен быть с большим сечением. Можно применять брус с толщиной от 10 см, но практика показала, что удобнее выполнять такие стропила из двух скрепленных и сложенных досок стандартной толщины.
2. Стропила диагонального типа верхним концом на стойки, а нижним на брусья мауэрлата, которые сходятся под прямым углом. Их размечают по местам, и основной их особенностью является то, что запилы делают перпендикулярно к досочной плоскости, а под углом в 45 градусов. При создании стропил из досок, которые срощены, делают сначала одну сторону с косыми запилами, а после и вторую, в зеркальном отображении.
3. Доски требуется стягивать между собой на гвозди, саморез или даже шпильки. Вальмовые стропила закрепляют посредством саморезов и накладок.

Лучше понять главные приемы построения стропильной системы собственноручно помогает видео. При выполнении любого типа стропильной системы своими руками требуется тщательно закреплять все соединения и узлы и помнить о том, что кровля – это главная защита дома от ненастий. По этой причине требуется не просто делать каркас высокого качества, но и выбирать подходящий материал для кровли, к примеру, профилированный настил, и правильно его укладывать.

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

• 3 м – 40 на 150 мм;
• 4 м – 50 на 150 мм;
• 5 м – 50 на 175 мм;
• 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

• С зарубкой;
• без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

1. На скобы (для деревянных построек);
2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Критерии выбора конструкции

Стропильная система, или просто стропила – это несущая система, служащая опорной конструкцией для кровельного покрытия, теплоизолятора и других слоёв кровельного пирога. Кроме этого, стропила принимают на себя все внешние нагрузки, обусловленные климатическими и погодными факторами. При расчёте конструкции учитываются два основных фактора:

• Ветровая нагрузка. В некоторых регионах случаются настоящие ураганы, когда скорость ветра составляет 20 м/с и более.
• Снеговая нагрузка. Это значительная величина. Достаточно сказать, что для Москвы вес снега на 1 м2 составляет 180 кг (III снеговой регион по картам СНиП). Это означает, что даже для небольшой постройки (например, гаража) с площадью крыши в 20 м2, снеговая нагрузка составит 3600 кг, или 3,6 т.

Вес снега на крыше может достигать несколько тонн Источник g.nh.ee
Для уменьшения ветровой нагрузки требуется уменьшать угол наклона скатов. В то же время, условия для схода снега возникают при большом уклоне кровли. Поэтому, проектировщикам приходится выбирать некое среднее значение. Учитывается сравнительная редкость сильных ветров и стабильность снеговой нагрузки, её сезонный характер. Если ветра бывают редко, а снега много, уклон увеличивают, и наоборот.

Кроме того, учитывается тип кровельного покрытия. Для каждого материала есть свои ограничения – если на металлочерепице сход снега возможен при достаточно пологих скатах, то для мягкой кровли допускается более высокий наклон. Способность самостоятельного схода снега считается весьма полезным, но и опасным свойством крыши. С одной стороны, снимаются нежелательные нагрузки, с другой – возникает опасность повреждения имущества, получения травм для пешеходов, оказавшихся под массой снега. Проблема в том, что сход всегда непредсказуем и происходит в неизвестный момент. Поэтому, скаты стараются делать либо крутыми, чтобы снег не успевал накапливаться, либо пологими, если количество осадков в регионе не слишком велико.

Мягкая кровля укладывается под сравнительно небольшим углом Источник goldkryshi.ru

Разновидности стропильных систем

Существуют наслонные и висячие стропильные системы. По статистике чаще всего применяются конструкции наслонного типа. При обустройстве такой системы стропила упираются в мауэрлат. Функцию центральной части выполняет простой коньковый прогон. Для увеличения прочности системы монтируются поддерживающие балки.

Разновидности стропильных системУстройство стропильной системы двухскатной крыши

В случае же с висячими стропилами конструкция системы комплектуется дополнительными стойками, способствующими оптимальному распределению нагрузки по всей площади кровельной конструкции.

Виды стропил

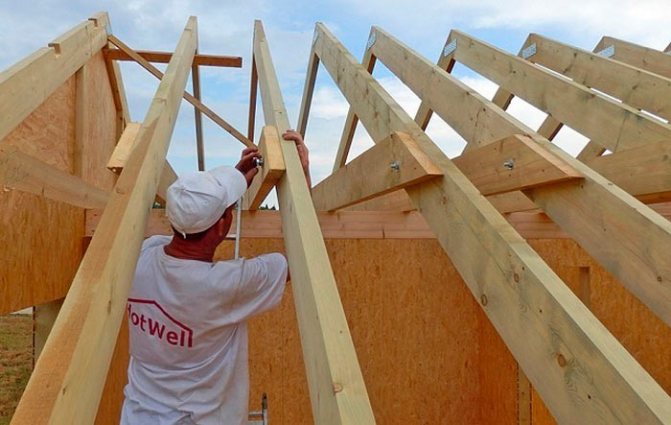

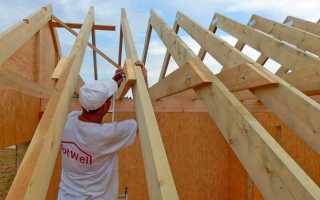

Изготовление и монтаж стропил обеих разновидностей осуществляется в аналогичной последовательности, но с учетом перечисленных выше особенностей и различий.

Примерка стропильных ног

Применяя заготовку, замеряется нужная длина стропил, которая берется с запасом, для того чтобы можно было корректировать места соединения с обвязкой. Места стыков отмечаются строительным маркером. Благодаря такой заготовке быстро формируются пары стропильных ног. Изначально устанавливаются элементы по краям каркаса, затем между ними натягивается веревка для точного расположения следующих пар. Закрепляются стропильные ноги друг с другом монтажными скобами и анкерными крепежами, дополнительно укрепляя стропильную пару перемычками ниже конька.

https://youtube.com/watch?v=fOlIW8FXVP8

Рассмотрим, какая же стоимость установки стропил на крышу и цена за оказание данных услуг? Зачастую строительные бригады предлагают свои услуги не только за установку стропил (средняя цена 10-20$ за 1 кв. м.), но и за полный объем работ:

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

В деревянных зданиях функцию мауэрлата выполняет верхний венец или обвязка. Стропила нижним концом врубают в несущую балку, дополнительно закрепляют скобами и скрутками из проволоки.Чтобы в коньке не возникали распирающие напряжения и стропила не смещались вдоль ската, сопряжение выполняют внахлест или встык, закрепляют накладками, болтами, нагелями.

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой гидроизоляции.Стропила врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими накладками.Устройство висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Достоинство висячих конструкций — возможность использовать чердачное пространство под мансарду.

Общие сведения

Чтобы лучше ориентироваться в данной теме, нужно знать, что такое стропила, какими они бывают, к чему крепятся, в каких случаях выбирают тот или иной вид стропильной системы.

Стропилами называют несущие конструкции скатных крыш, которые принимают на себя всю нагрузку от кровли и снегового покрова на ней, передавая её на стены здания. В частном домостроении они чаще всего изготавливаются из бруса или досок большого сечения, поставленных на ребро. Гораздо реже используют металлические конструкции в виде сборных элементов или готовых ферм. Из чего и как делать стропила, решается исходя из расчётной нагрузки на них и предпочтений заказчика.

Металлическая стропильная система Источник dawaihati.com

Конструктивно стропила подразделяются на висячие и наслонные:

• Висячие стропила устанавливают на небольшие дома, гаражи и прочие хозпостройки, у которых пролёт между стенами составляет не более 5-6 метров. Верхними концами они соединяются друг с другом без дополнительной опоры, а нижние, опирающиеся на стены, стягивают горизонтальными элементами – затяжками. Затяжки уменьшают распирающие нагрузки от стропил на стены, принимая их на себя.

Дополнительная затяжка увеличивает пролёт до 8 метров, а упирающиеся в затяжку подкосы – до 10 метров Источник obustroeno.com

• Наслонные стропила устанавливают на здания с большими пролётами свыше 10-12 метров со средней несущей стеной или опорными колоннами. Верхними концами они опираются на коньковый прогон, который в свою очередь поддерживается стойками, упирающимися в лежень – горизонтальная балка, лежащая на колоннах или внутренней стене. Если решается задача, как установить стропила на односкатную крышу, то также выбирается наслонная конструкция, так как в ней роль конькового прогона исполняет более высокая стена.

В этом случае затяжка не нужна вследствие отсутствия растягивающих нагрузок Источник remoskop.ru

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

• Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.

Крепление мауэрлата

Мауэрлат

Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.

Крепление стропильной ноги к мауэрлету.

Конек — горизонтальный брус для крепления стропил, верхняя точка крыши. Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу. Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену. Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость. Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов. Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

Схемы стропильной системы двухскатной крыши.

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Сечения стандартных несущих элементов составляют:

• мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
• стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
• стойки — 100х100 мм;
• доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на прочность.При соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

• свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;
• ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.

С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.

Подготовка бруса перед работой

Узлы крепления стропил.

Для возведения надежной стропильной системы нужно использовать достаточно толстый брус. Подойдет материал сечением 10х20 см, 10х10 см, 20х20 см и т.п. Там, где стропила должны иметь особенно высокую прочность, к примеру, если конструкция предусматривает наличие накосных стропил, балки нужно сращивать. Оптимальнее всего использовать брус длиной 400-600 см. Лучше всего для стропил подходит уже вылежавшийся брус. Это гарантирует то, что древесина не изменится в размерах после возведения крыши.

Прежде чем приступать к устройству стропил и гидроизоляции, обязательно продумайте такие моменты, как защита древесины от огня и вредителей. Во-первых, брус следует пропитать антипиретиками. Подобная обработка приводит к снижению горючести древесины. Во-вторых, материал в обязательном порядке обрабатывается антисептическими составами, благодаря которым будет предотвращаться его гниение.

Данные меры должны быть приняты задолго до окончательного монтажа стропильной системы. Так вы сможете последовательно обработать каждый элемент конструкции, уделив особе внимание тем, которые могут быть повреждены в будущем. Уделяйте особое внимание стыкам. Защитные составы удобнее всего наносить при помощи кисти. Используйте довольно широкий инструмент с длинным ворсом. Не забудьте об индивидуальной защите. Обязательно наденьте перчатки, респиратор и защитные очки.

Защитные составы рекомендуется наносить двойным слоем. Перед обработкой древесина должна просохнуть. Можете, конечно, и не дожидаться полного высыхания. Но если вы хотите, чтобы материал как можно лучше пропитался и служил максимально долго, не торопитесь и дайте ему полностью высохнуть перед нанесением очередного слоя. Начинать установку стропильной системы для кровли можно только после того, как защитные средства хорошо впитаются и материал полностью просохнет.

Статья по теме: Монтаж инсталляции для унитаза

Схемы систем для двускатных крыш.

В процессе выполнения данной работы вам понадобится несколько простых инструментов, работа с которыми не требует особых навыков и подготовки, а именно:

1. Топор.
2. Молоток.
3. Бензопила или ножовка для дерева.
4. Измерительная рулетка.
5. Строительный уровень.
6. Электрическая дрель.
7. Металлические скобы от 20 см.
8. Гвозди длиной 8-20 см.
9. Гвоздодер.
10. Карандаш.

Виды крыш

К наиболее распространенным видам крыш относятся следующие:

• Односкатная;
• Двухскатная;
• Вальмовая четырехскатная;
• Ломаная;
• Комбинированная.

Каждая конструкция имеет ряд особенностей, поэтому стоит рассмотреть их немного подробнее:

1. Односкатная крыша. Крыша, имеющая единственный скат, отличается в первую очередь стоимостью – для монтажа потребуется минимальный набор материалов. Кроме того, процесс монтажа будет достаточно прост и быстр. Правда, плата за эти достоинства в итоге выходит достаточно существенной: во-первых, конструкция получается не очень привлекательной визуально, а во-вторых, под кровлей останется слишком мало свободного пространства для обустройства чердака или мансарды.
2. Двухскатная крыша. Этот вариант конструкции крыши наиболее популярен за счет простоты монтажа и возможности обустроить полноценное помещение в подкровельном пространстве. Крыша с двумя скатами немного сложнее и дороже односкатного варианта, но проще и дешевле в сравнении с четырехскатной конструкцией. Ключевой особенностью двухскатных крыш является наличие фронтонов треугольной формы, которые располагаются в торцах здания. О том, как сделать треугольную крышу, стоит почитать подробнее в соответствующей статье.
3. Четырехскатная крыша. Для монтажа такой крыши потребуется основательная подготовка и серьезные затраты. Конструкция четырехскатной крыши включает в себя много элементов, поэтому работ будет очень много. Мансарду этой конструкции нельзя оборудовать окнами из-за отсутствующих фронтонов – а вот мансардные и слуховые окна нужны в обязательном порядке, ведь за их счет будет обеспечиваться освещение помещения и эвакуация в случае необходимости.
4. Крыша с ломаными скатами. Как правило, такой вид крыши монтируется в том случае, если есть желание сделать полноценную мансарду. Конструкция кровли в данном случае предполагает установку ее нижней части с большим уклоном по сравнению с верхним участком, за счет чего поднимается потолок помещения и увеличивается полезная площадь.
5. Комбинированная крыша. Как следует из названия, комбинированная крыша может включать в себя признаки нескольких или всех конструкций. Особой популярности такой вид кровли не снискал, но в некоторых ситуациях только комбинирование различных конструктивных особенностей позволяет добиться желаемого результата.

Подбор вида крыши всегда индивидуален, поэтому отталкиваться нужно от собственных пожеланий и возможностей.

Крепление стропил

При строительстве стропильной системы рекомендуется использовать стропила, выполненные из цельного бруса или доски. Но далеко не всегда это возможно. При необходимости использовать длинные стропильные ноги можно применять клееный стропильный брус, но это достаточно дорогой материал. Проще нарастить стропила самостоятельно.

При использовании досок, более мощное стропило можно получить, скрепив две доски толщиной около 50 мм между собой вплотную. Доски сшиваются скобами или гвоздями в шахматном порядке.

Второй вариант удлинения стропила – монтаж трех досок с вкладышами. В этом случае между двумя досками надежно крепится нижняя часть третьей доски, выдвинутой на необходимую длину. Оставшееся пространство между двумя досками заполняется деревянными прокладками из доски необходимой толщины

Брус стыкуется встык, при этом важно выполнить срезы торцов строго под прямым углом, место стыка с двух сторон закрывается деревянной накладкой либо металлической пластиной. Также может использоваться соединение внахлест – заход должен составлять не менее метра, крепление гвоздями или шпильками в шахматном порядке

Третий вариант стыковки – метод косого прируба. Стропила подрезаются под углом 45-70 градусов и скрепляются болтом, диаметр которого составляет 12 или 14 мм.

Рассматривая, как ставить стропила на крышу, важно отметить, что деревянная система требует внимательного подхода к выбору способа соединения элементов. Наиболее распространены :

• одинарный или двойной зуб;
• крепление посредством скоб или гвоздей;
• болтовые соединения;
• соединение с применением хомутов.

Важно учитывать, что самый распространенный способ (гвозди и скобы) может применяться при монтаже элементов из хорошо просушенной и вылежавшейся древесины, так как усыхание влажного дерева ведет нарушению прочности крепежного узла. Доски и брус, влажность которых близка к максимально допустимым значениям, рекомендуется скреплять болтами, но такой способ в определенной степени ослабляет сопротивление элементов нагрузкам

Способы соединения стропил

Древесина прекрасно поддается обработке. Именно поэтому, конечно кроме всех остальных преимуществ, ее и выбирают при возведении крыши. Из-за легкости обработки существует множество способов соединения деревянных элементов. Прежде чем начать монтаж стропил, стоит знать, как их можно крепить между собой, наращивать и соединять с другими компонентами системы.

Для выполнения этих задач можно использовать следующие варианты:

• если надо нарастить стропила выполненные из досок перед установкой, то применяют сплачивание. При этом под местом стыка обязательно должна находится опора. При таком методе концы досок накладывают друг на друга на расстояние минимум в 20 процентов от длины всего пролета. После этого их скрепляют в шахматном порядке гвоздями или болтами;
• при наращивании брусчатых стропил перед их установкой используют либо метод косого прируба, либо способ под название лобовой упор. Первый вариант считается более надежным. При нем делается косой сруб с обоих концов бруса. После чего он стыкуются и закрепляются между собой гвоздями или болтами. При втором варианте части стропил соединяются торцами, а место стыка укрепляется накладками;
• при креплении стропил к мауэрлату используются разные способы. Самым надежным считается жесткий. Такой способ выбирается при наслонной системе. Внизу стропил перед их установкой делается запил. Его размеры должны быть таковыми, чтобы он совпадал с формой мауэрлата. После установки место стыка закрепляется гвоздями, и усиливается скобами или уголком;
• монтаж можно проводить и скользящим методом. Таким способом следует установить стропила в деревянных домах. У таких строений первые годы происходит усадка. Скользящий метод установки стропил не даст им коробиться и трескаться. Для такого способа используют специальные крепления, а именно скользящие опоры для стропил.

Существуют и другие методы, как ставить стропила на мауэрлат. Каждый конкретный вариант имеет свои плюсы и минусы. Но кроме мауэрлата, стропила нужно закрепить и между собой. Это делается в верхней части у конька крыши.

Тут также существует множество способов. Монтаж можно проводить с использованием болтов, пластин, шарниров или с применением врубки.
