Как сделать пароизоляцию перекрытия холодного чердака

Различают два вида чердачного пространства – холодный чердак и совмещённый чердак или мансарда. На холодном чердаке утеплитель укладывается горизонтально по полу чердака, и температура внутри холодного чердака примерно такая же, как и на улице.

Температура внутри холодного чердака не должна превышать 4 °С температуры наружного воздуха (правила и нормы технической эксплуатации жилого фонда, постановление от 27 сентября 2003 № 170, п. 3.3.2), т.е. если температура на улице -15 °С, то на чердаке она должна быть не более -11 °С. В случае если эта разница будет больше, то, например, при температуре наружного воздуха -5 °С, скат будет нагреваться, снег на кровле будет подтаивать и стекать на карниз. Карниз же нагреваться не будет, т.к. под ним нет тёплого помещения, и вода на нём будет превращаться в лёд, образуя сосульки. Чем больше льда будет образовываться на карнизе, тем больше шансов протечки, выше нагрузки на крышу и выше опасность срыва льда, что может привести к трагическим последствиям. Всё это уменьшает срок службы, как кровельного покрытия, так и крыши в целом.

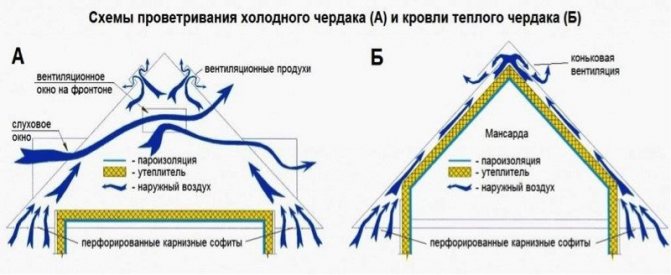

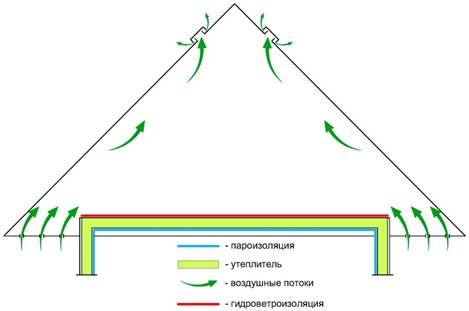

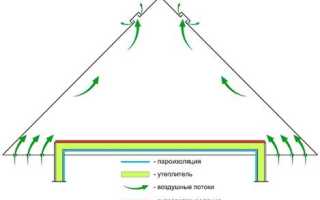

Рис. 1 Вентиляция холодного чердака.

Для обеспечения нормального температурного режима на холодном чердаке необходимо, в первую очередь, утеплить перекрытие между чердаком и жилым помещением. Толщина утеплителя рассчитывается, исходя из нескольких параметров, основным из которых является место расположения дома. Вторым по важности критерием соблюдения температурного режима чердачного пространства является подкровельная вентиляция.

Помимо утепления и вентиляции на температурный режим чердачного пространства влияют: неутеплённые крышки люка выхода на чердак, вывод в чердачное пространство труб вентиляции помещений (кухня, санузел), неизолированная разводка горячего водоснабжения расположенная на чердаке и прочее.

Кровельный пирог для холодного чердака можно разделить на две части. Первая часть – по перекрытию между чердаком и жилым помещением. Вторая часть – по скату.

Первая часть кровельного пирога в зависимости от типа перекрытия выглядит так:

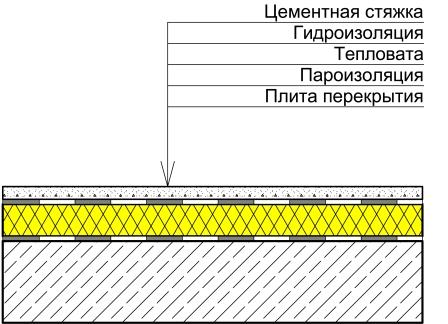

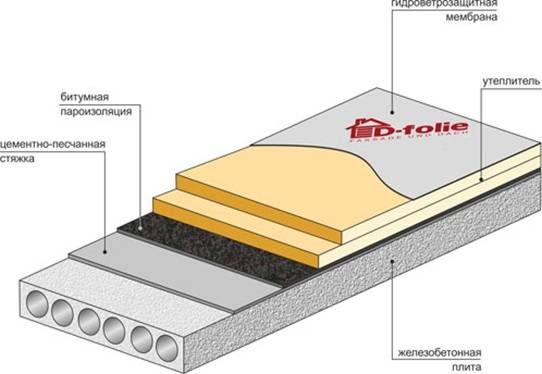

Рис. 2 Пирог по бетонному перекрытию.

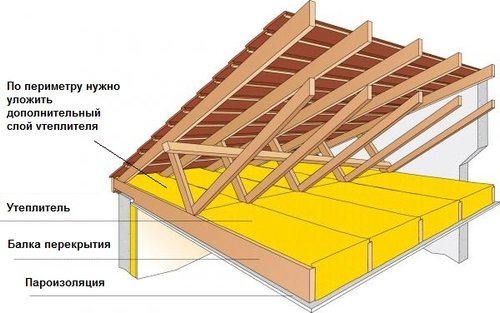

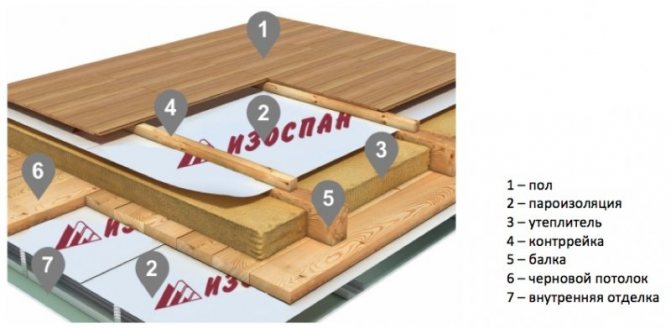

Рис. 3 Пирог по деревянному перекрытию.

Пароизоляция служит для предотвращения попадания влажного воздуха из помещения в утеплитель. По бетонному основанию лучше всего применять битумный рулонный материал, с наплавлением нахлёстов. По лагам применяется плёночная пароизоляция с обязательным проклеиванием нахлёстов герметизирующими лентами. В качестве пароизоляции необходимо использовать пароизоляционные плёнки D-Folie B, D-Folie B 90 или D-Folie BR.

Утеплитель укладывается в несколько слоёв с разбежкой стыков, чтобы исключить мостики холода.

Гидроветрозащитная мембрана защищает от выветривания тепла и попадания влаги. Влага может образовываться из-за конденсата, из-за задуваемого в чердачное пространство снега, а так же из-за возможных протечек. В качестве гидроветрозащиты необходимо использовать супердиффузионные мембраны D-Folie A 150 или D-Folie A 100.

В любом случае, вне зависимости от типа перекрытия утеплитель не рекомендуется укрывать сверху сплошь фанерой или досками. В случае если необходимо изредка ходить по чердачному пространству, лучше предусмотреть дорожки из досок, не закрывая при этом весь утеплитель.

Вторая часть кровельного пирога с применением гибкой черепицы на холодном чердаке выглядит так:

Рис. 4 Кровельный пирог для холодного чердака.

dockepie.ru

Конструкция холодного чердака

При строительстве крыши дома многие задумываются сделать под ней холодный чердак или мансарду? Проще всего организовать крышу с холодным чердачным помещением. Строительство мансарды обойдется в несколько раз дороже и потребует больше затрат труда

. Хотя, неоспоримо, что мансарда позволит значительно расширить жилую площадь.

Крыши с холодным чердаком имеют следующие основные составляющие в своем пироге

:

1. кровельное покрытие;
2. чердачные наружные стены (применимо для двускатных крыш с фронтонами);
3. утепленное перекрытие между жилым помещением и чердаком.

Вентиляция обеспечивается за счет карнизных и коньковых продухов. Воздух, проходящий через карнизные отверстия называется приточным, а выходящий через конек – вытяжной. Дополнительно можно сделать вентилирование через слуховые окна на фронтонах или скатах крыши. Окна оборудуют жалюзийными решетками для возможности регулировки интенсивности проветривания.

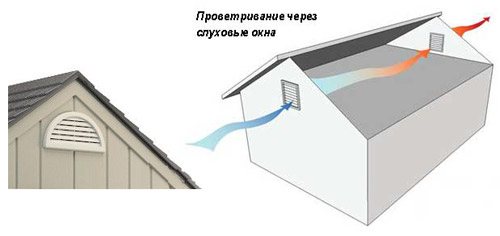

Слуховые окна располагают на противоположных скатах крыши для того, чтобы не было непроветриваемых участков.

Слуховые окна могут быть прямоугольной, треугольной и полукруглой формы. Их нижняя часть должна находиться на высоте не более 0.8-1.0 м от пола перекрытия на чердаке, а верхняя часть не ниже, чем 1.75 м от пола на чердаке. Также они могут служить выходом на крышу дома для осмотра кровли, вентиляционных и дымоходных элементов.

Утепление чердачного перекрытия (утепление чердака)

Особенности вентиляции холодной кровли из мягкой кровли

При устройстве холодной кровли принимают дополнительные меры для вентиляции чердака:

• в деревянных домах со щипцовыми крышами на всех фронтонах неплотно подгоняют доски, воздух проникает сквозь щели. Этот способ прост в исполнении, но он не подходит для домов с каменными/кирпичными фронтонами, а также для вальмовых крыш, у которых вообще фронтонов нет. Еще один минус – в щели вместе с ветром проникает дождевая вода;

• в каменных и кирпичных фронтонах делают вентиляционные отверстия. Их суммарная площадь – 0,2 процента площади самого чердака, иначе для полноценного проветривания не хватит. Вентиляционные решетки ставят отверстиями вниз, чтобы на чердак не затекала дождевая вода;

• у вальмовых крыш одно вентиляционное отверстие располагают в подшивке карниза, второе – у конька. В качестве подшивки могут использоваться неплотно подогнанные доски или перфорированные пластиковые софиты;

• у шатровых и круглых крыш конька нет. Здесь потребуется установка точечных аэраторов.

Подробнее о вентиляции мягкой кровли я уже писал в одной из статей. Познакомиться с ней можно здесь.

Паро- и теплоизоляция холодного чердака

Для кровли с холодным чердачным помещением наиболее важно максимально снизить теплопотери через чердачное перекрытие

. Как для деревянных, так и железобетонных перекрытий обязательным является пароизоляция. Она укладывается на само перекрытие и обеспечивает защиту утеплителя от паров, которые могут сконденсироваться в теплоизоляторе, пройдя через потолок жилого помещения. В качестве утеплителя могут применяться плитные и насыпные материалы. Пирог потолка состоит из пароизоляции, балок перекрытия и утеплителя.

В перекрытии потолка часто используют следующие виды теплоизоляторов

:

• пенополистирольные и пенопластовые плиты;
• минераловатные плиты или маты;

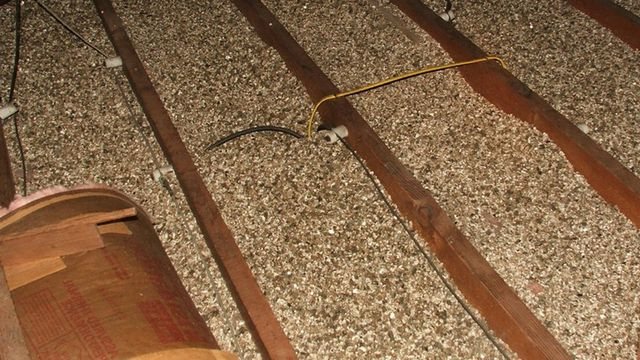

• керамзитовые гранулы;
• шлак топливный или гранулированный;
• опилки с известью или глиной;
• пемза.

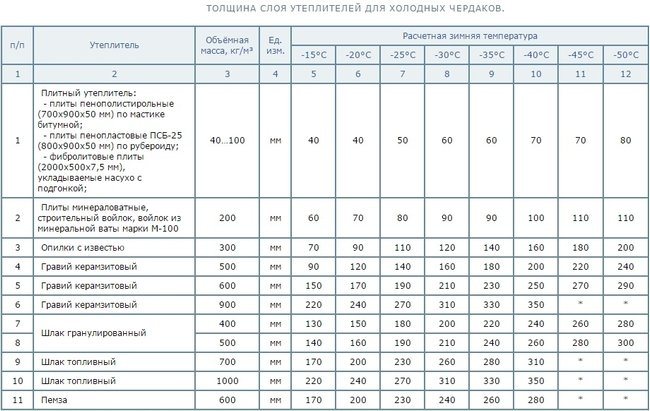

Толщину необходимого слоя утеплителя выбирают в зависимости от расчетной зимней температуры при помощи таблицы ниже.

Зимнюю температуру рассчитывают по СНиП 2.01.01-82 (строительная климатология и геофизика) или выбирают по регионам РФ из соответствующих климатических карт.

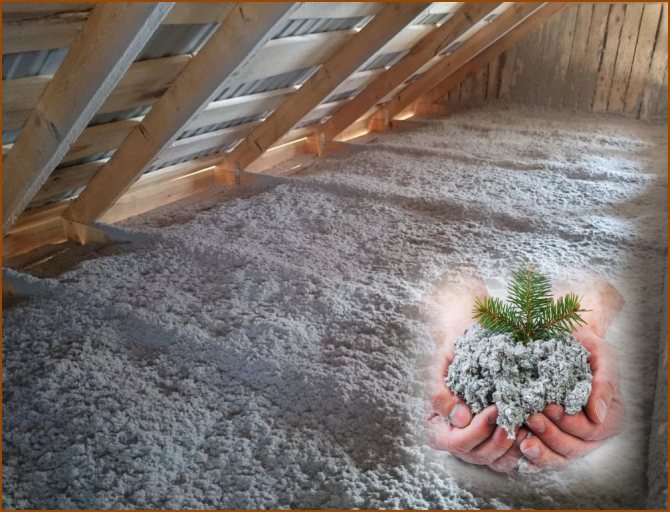

Утеплитель укладывают между лагами или балками потолка, а сверху делают дощатый настил для чердачных ходов. Лаги, обычно, имеют толщину 50 мм, а доски для настила 25-35 мм толщиной.

Для вентилируемых чердачных помещений наиболее оптимальными считаются мягкие или полутвердые теплоизолирующие материалы.

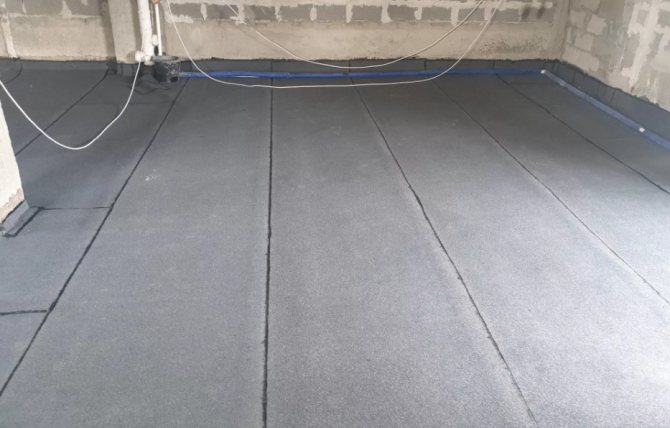

Устройство гидроизоляции чердака

Гидроизоляция крыш с холодным чердаком, по мнению многих специалистов, спорный вопрос. Некоторые говорят, что гидроизоляция обязательно должна присутствовать под кровельным материалом, а кто-то категорически рекомендует от неё отказаться. Здесь многое зависит от вида кровельного материала и угла наклона скатов крыши.

Металлические кровли наиболее подвержены коррозии, возникающей при возможных небольших протечках или от конденсата

.
Поэтому еще раз обращаем ваше внимание на то, что вентиляция играет одну из главных ролей в борьбе против образовавшегося конденсата
.

Для пологих металлических кровель специалисты рекомендуют обязательно устанавливать супердиффузионные мембраны. Она предотвратит попадание влаги снаружи кровли при задувании снега или дождя. Как бы хорошо не была уложена кровля, всегда существует вероятность минимальных протечек. Именно поэтому, немного переплатив, вы получите дополнительную защиту от попадания влаги на утеплитель в перекрытии холодного чердака.

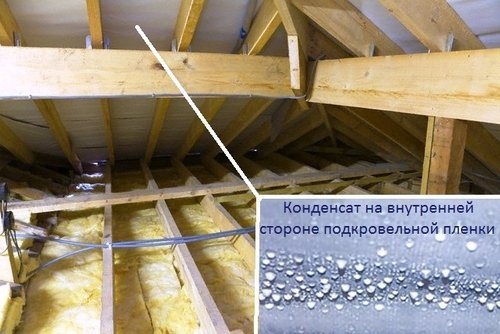

Возможные протечки или конденсат при попадании в гидрофобные утеплители значительно снижают их теплоизолирующие свойства.

Если же в качестве кровельного материала используется, например, шифер, то от гидроизоляции можно отказаться. На рынке также присутствует профнастил с антиконденсатным покрытием, который может удерживать до 1 литра воды на 1 м 2 . Со своей стороны мы рекомендуем всегда использовать гидроизоляционные мембраны, потому как это наиболее дешевый и простой дополнительный способ обезопасить свою кровлю от возможных протечек

.

При установке гидроизоляционных мембран используют контробрешетку. Она выполняет функцию фиксирующей рейки и, за счет своей высоты, обеспечивает необходимый зазор для вентилирования подкровельного пространства. Устройство обрешетки холодного чердака ничем не отличается от утепленных крыш. Размеры обрешетки и её шаг определяет вид, устанавливаемого кровельного покрытия.

Температурный режим холодного чердака

Чтобы на крыше не образовывались наледи и сосульки, необходимо поддержание на чердаке правильного температурно-влажностного режима. При недостаточной толщине теплоизоляционного материала происходят значительные тепловые потери через перекрытие. Теплый воздух, нагревая кровельное покрытие, вызывает подтаивание снега и образование наледей. Правильно подобрав слой утеплителя этого можно избежать.

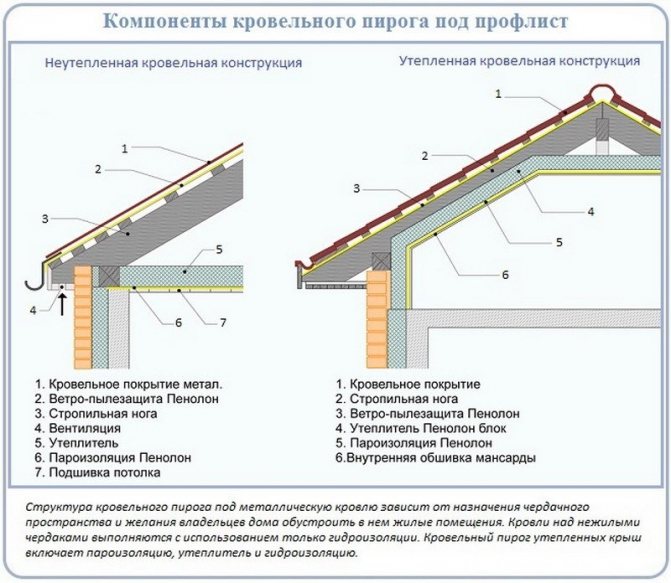

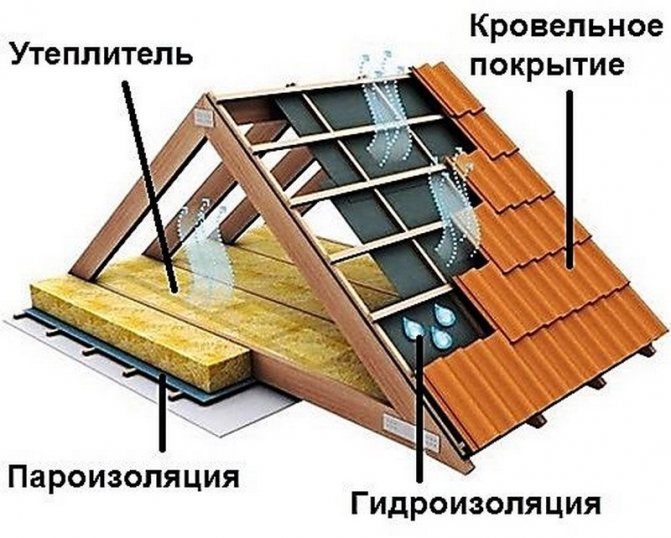

Состав кровельного пирога

Кровельная конструкция обустраивается в двух вариантах — под холодное чердачное помещение и под утеплённую кровлю.

Устройство холодной кровли

Холодной считается кровля, пространство под которой остаётся неутеплённым и чаще всего неиспользованным. Бывают случаи, когда его сознательно оставляют холодным, например, для хранения законсервированных фруктов, овощей и продуктов.

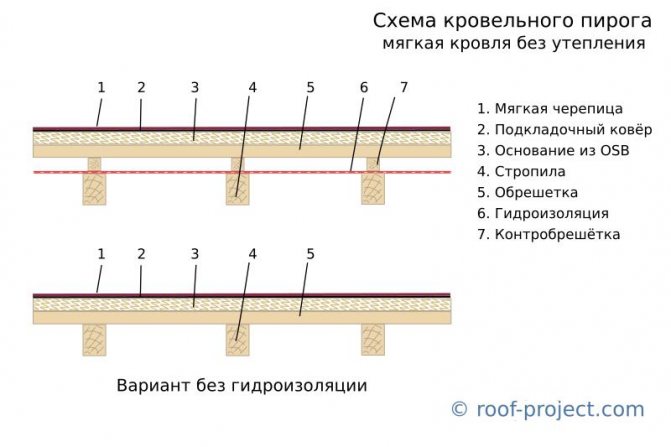

Для покатой холодной крыши кровельный пирог разбивается на две части, расположенные в разных зонах.

Слои кровельного пирога холодной крыши разделены и обустроены в разных зонах — на скатах и потолочных перекрытиях

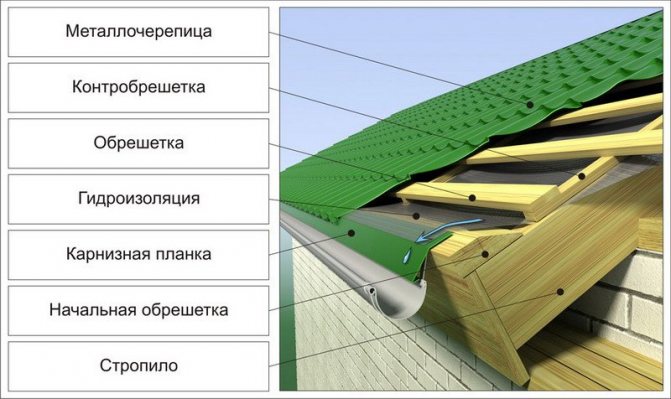

На скатах слои кровельного пирога (изнутри наружу) следующие:

• гидроизоляция, проложенная по стропилам;
• контрейки и обрешётка;
• кровельное покрытие.

На плитах перекрытия (от внутренних помещений к чердаку):

• потолочная обшивка;
• пароизоляция;
• утеплитель.

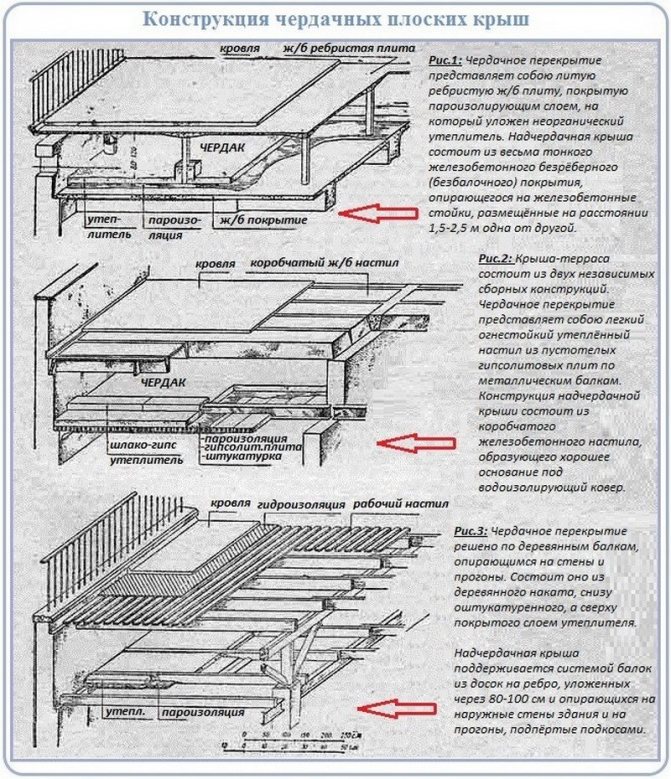

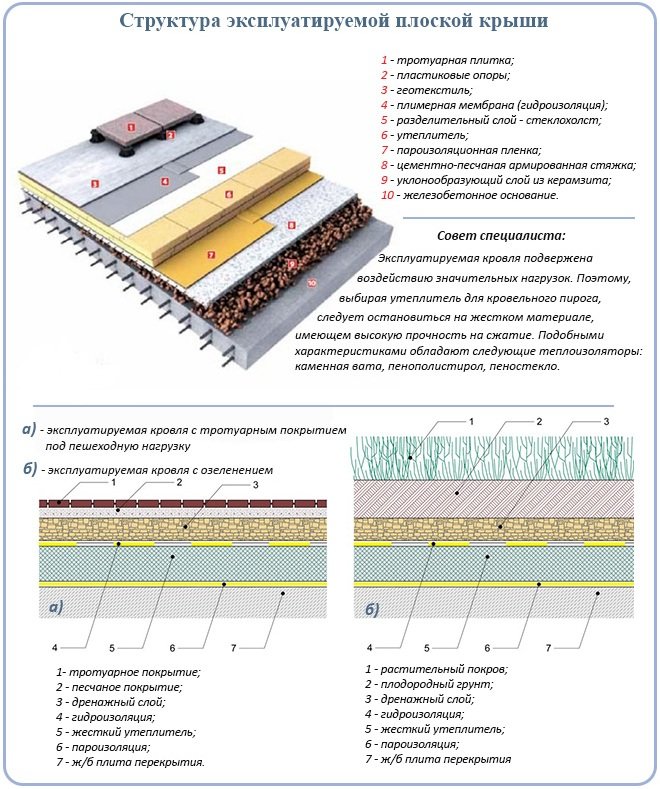

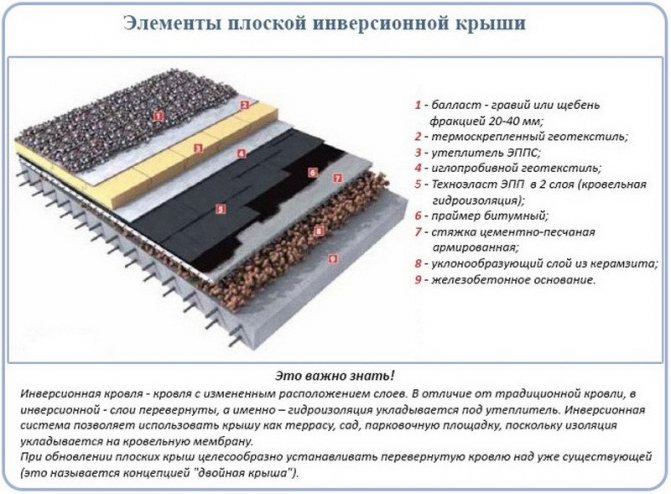

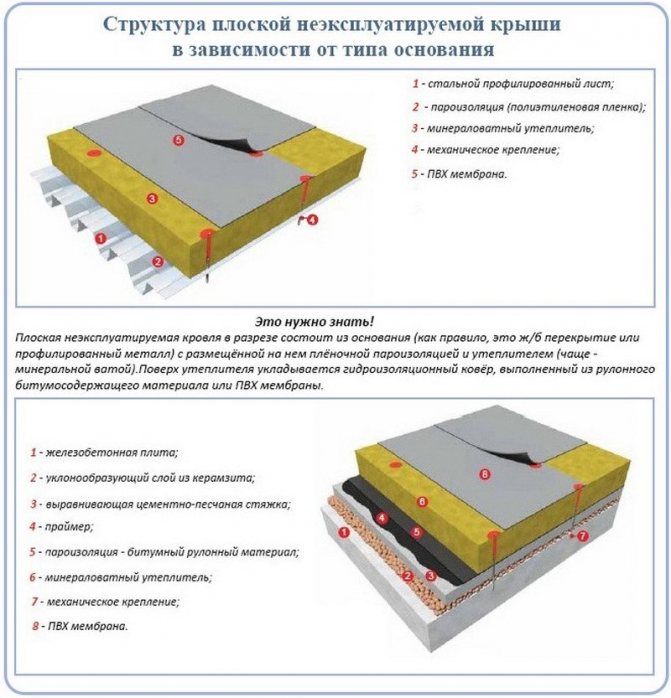

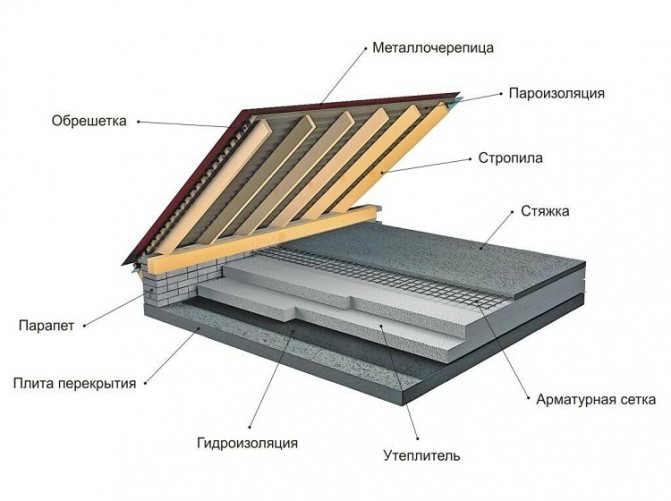

Для плоских чердачных кровель принцип остаётся таким же, кроме верхнего чердачного перекрытия, на котором гидроизоляцию обычно не прокладывают. Мягкий кровельный настил, чаще всего используемый на плоских крышах, сам является стопроцентным герметиком. Да и укладывают его на прочное бетонное основание или профлисты, по которым устраивают керамзитовый слой по разуклонке и выравнивающую цементно-песчаную стяжку. Этого вполне достаточно, чтобы предотвратить любые протечки кровли.

Исключение составляют лишь конструкции, в которых надчердачная крыша поддерживается системой деревянных балок. В этом случае поверх деревянных элементов дополнительно прокладывают гидроизоляционный материал.

Гидроизоляционный слой на плоских чердачных крышах прокладывается лишь в конструкциях, имеющих деревянное основание

Холодные кровли считаются самыми правильными, поскольку в них обеспечена свободная циркуляция воздуха, которую при необходимости дополняют кровельными аэраторами. Такая кровля может прослужить до 100 лет, сохранив в целости и пригодности стропильную систему.

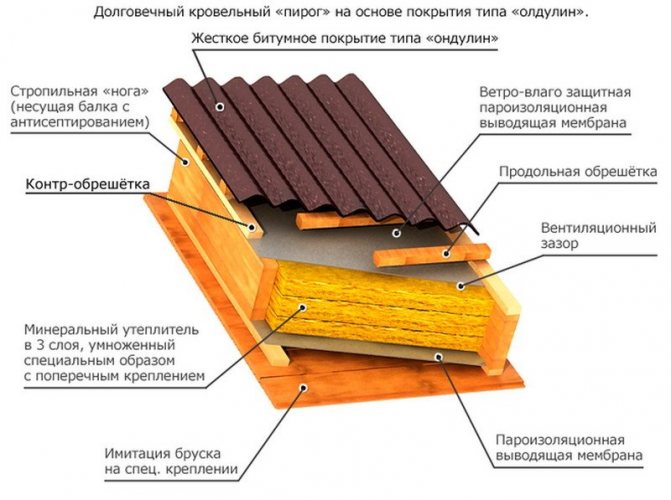

Утеплённая кровля

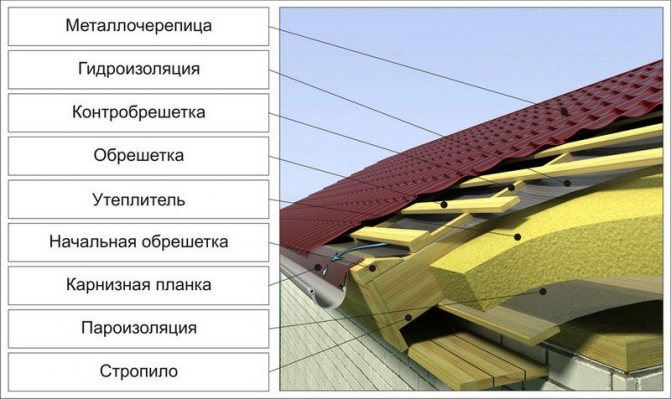

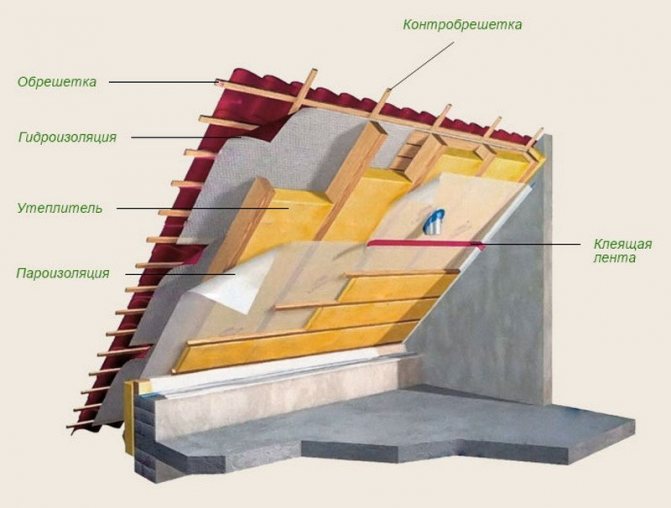

Для утеплённой кровли с эксплуатируемым мансардным помещением кровельный пирог характеризуется тем, что все его составляющие объединены в целостную конструкцию со строго обусловленным чередованием слоёв и устройством вентиляционных зазоров.

Если смотреть изнутри помещения, то расположение слоёв кровельного пирога выглядит следующим образом:

• внутренняя обшивка;
• пароизоляция, проложенная по стропильным ногам;
• теплоизоляция, уложенная между стропилами;
• сплошной настил из влагостойкой фанеры, обрезной доски или стружечных плит;
• гидроизоляционный слой;
• контррейки и обрешётка;
• кровельное покрытие.

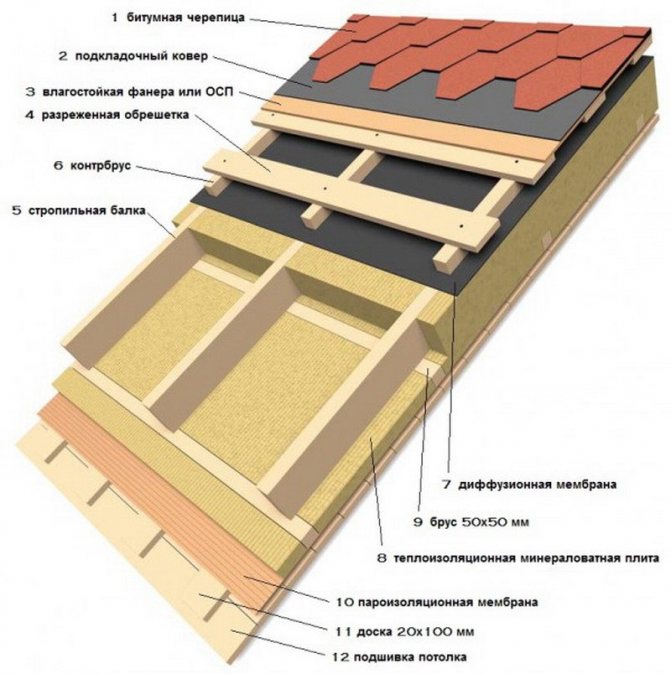

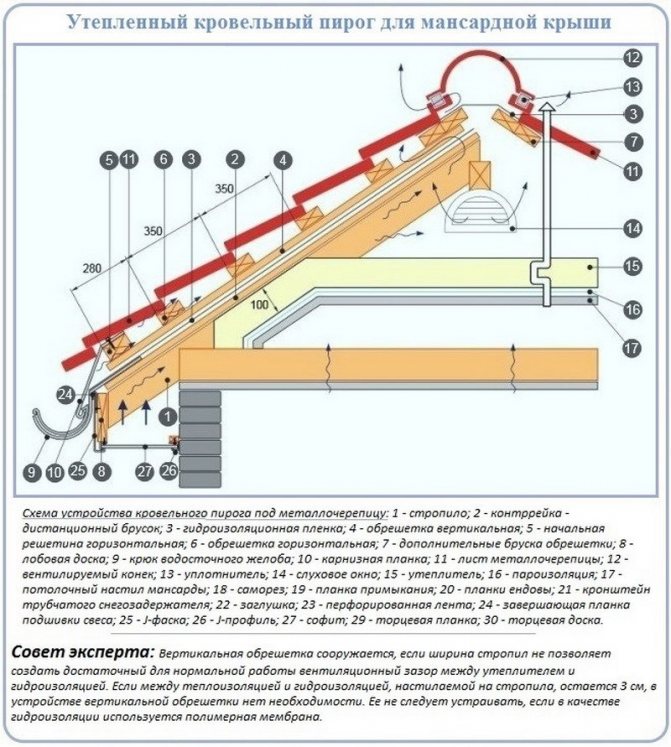

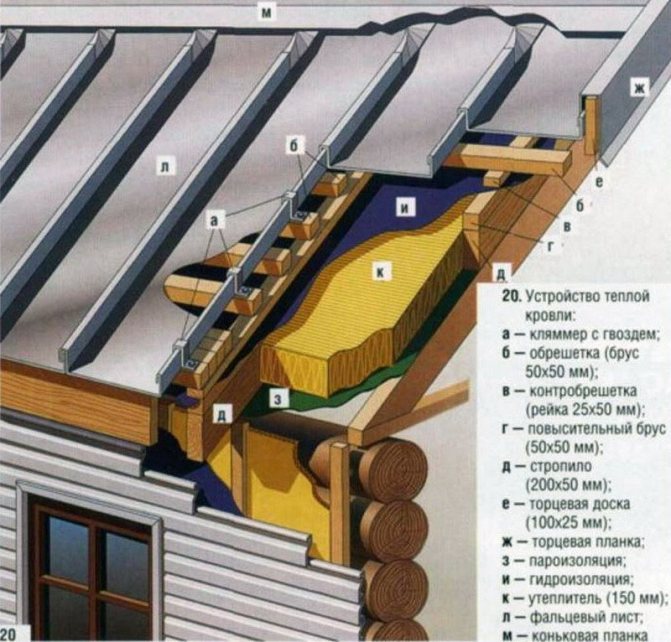

  Типовое обустройство кровельного пирога для простой утеплённой крыши состоит из слоёв паро-, гидро- и теплоизоляции, обрешётки и финишного порытия, между которыми в определённых местах устраивают вентиляционные зазоры

При обустройстве утеплённой кровли нужно уделить особое внимание герметичности стыков всех кровельных слоёв в труднодоступных для монтажа и поэтому особо проблемных местах — стенах, вентиляционных стояках и дымоходных трубах, окладах мансардных окон и ендовах. Нарушение герметичности чревато возникновением мостиков холода и потерями тепла через кровлю.

Рассмотрим подробнее слои кровельного пирога тёплой крыши и их предназначение.

Внутренняя отделка подкровельного помещения

Подкровельное пространство в виде чердака или мансарды — занятная конструкция. Даже будучи шикарно отделанным, оно не выглядит солидно. Зачастую наклонные стены и потолок придают этому помещению ореол романтичности, воздушности и лёгкости.

При выборе отделочного материала нужно учитывать, что стропильная система под воздействием ветровой и снеговой нагрузки, сезонных перепадов температур всё равно будет иметь признаки деформации. Они будут очень малыми и невидимыми, но с ними придётся считаться, чтобы не получить со временем растрескивание стыков на облицовке.

Основная задача отделочного слоя кровельного пирога — облагородить подкровельное пространство и защитить следующее наслоение — пароизоляцию — от влаги из помещений дома. Для облицовки в основном используют:

• блокхаус или вагонку;
• гипсокартон (ГКЛ);
• плиты МДФ или ОСБ.

Гипсокартон, пожалуй, самый востребованный материал для внутренней отделки, особенно на сложных ломаных крышах. Его легко нарезать, благодаря чему можно зашивать элементы самых затейливых форм. Помимо этого, гипсокартон создаёт идеально гладкую поверхность, которую впоследствии нетрудно покрасить или нанести красивую декоративную штукатурку. К тому же из него можно изготовить любые декоративные элементы и сделать интерьер помещения невероятно привлекательным.

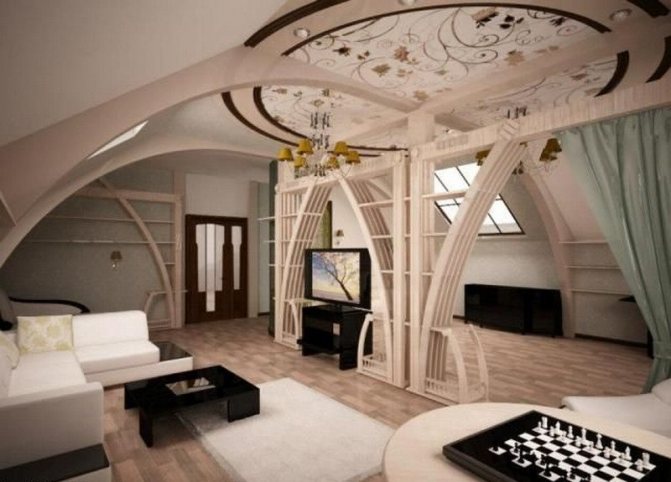

Облицовочными элементами из гипсокартона можно украсить мансардное помещение и даже разделить его на зоны

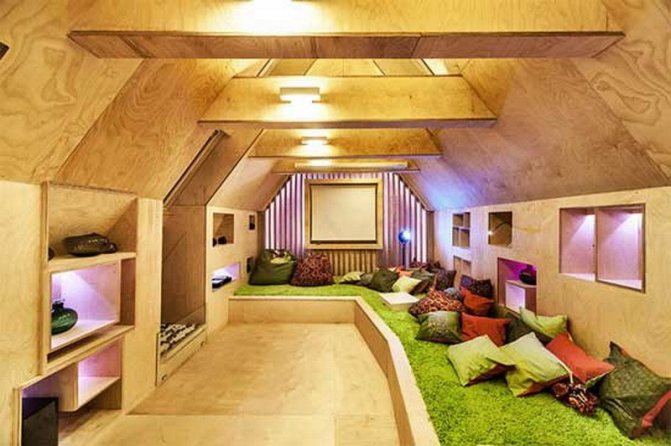

Не менее красиво смотрятся мансарды и чердаки, обшитые ОСБ или МДФ плитами. Этот материал такой же гладкий, как и гипсокартон, но гораздо прочнее.

Облицовка подкровельного помещения влагостойкими плитами МДФ с использованием игры света позволяет сделать необычные яркие акценты на отдельных элементах интерьера

Большим преимуществом гипсокартона и плит является то, что под них можно монтировать скрытую проводку, но с применением огнезащитных гофр. А вот при обшивке деревом электропроводку придётся делать открытой и затем декорировать. Но, несмотря на это, многие всё же отдают предпочтение деревянным погонным материалам — вагонке и блокхаусу с имитацией оцилиндрованного бревна или бруса, как экологически чистым материалам, не выходящим из моды.

Обшитая тёмной вагонкой мансарда в классическом стиле в сочетании со светлыми стенами выглядит строго и элегантно

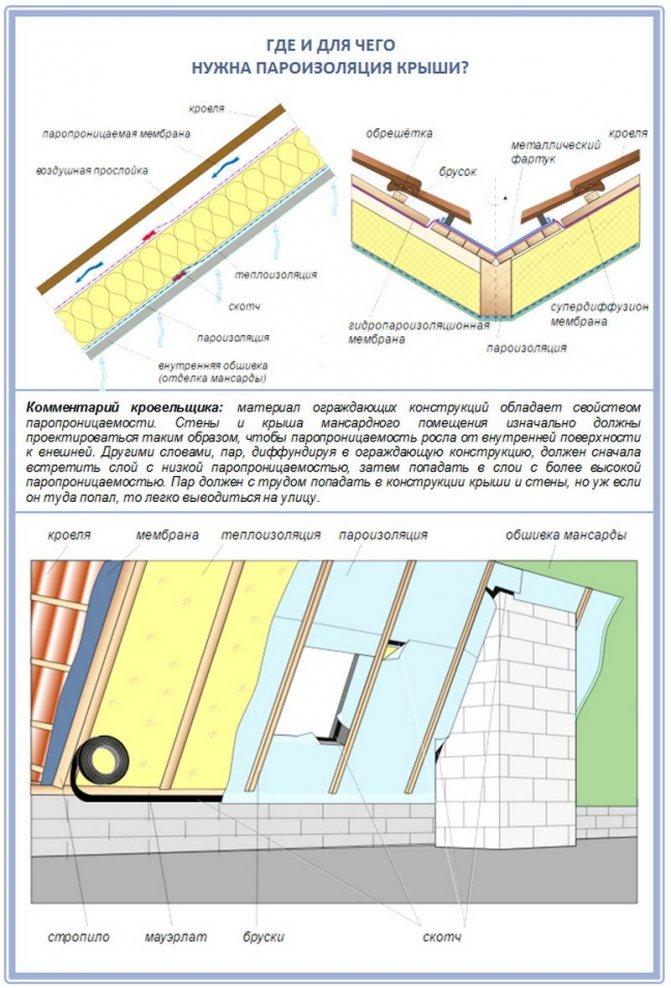

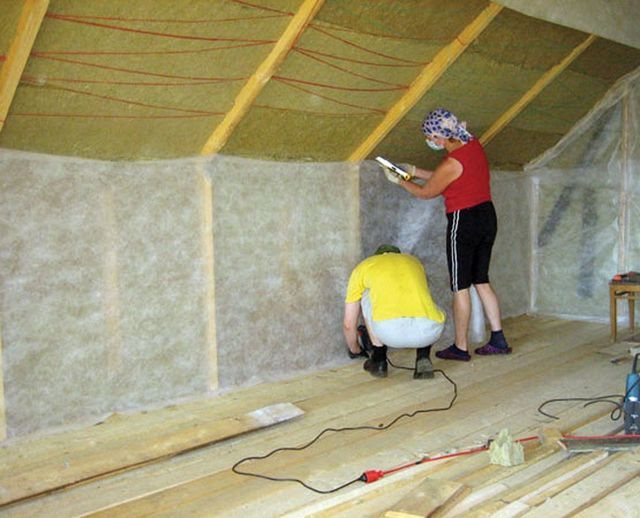

Пароизоляционный слой кровельного пирога

Главный враг любого утеплителя — это пар. Поднимаясь из отапливаемых помещений, он в подкровельном пространстве встречается с холодным воздухом, в результате чего конденсируется и оседает в прослойках кровельного пирога. Чтобы не допустить этого между теплоизолятором и внутренней облицовкой прокладывают пароизоляционный слой. Но кроме защиты утеплителя пароизоляция ещё и удерживает тепло в подкровельном пространстве, что особенно актуально в межсезонье.

Как стандартный вариант, в качестве пароизоляции можно использовать двухслойную полиэтиленовую плёнку с армирующей сеткой из полиэтиленовых полос между слоями.

Пароизоляционный слой в кровельном пироге располагается между внутренней обшивкой и утеплителем

При выборе пароизоляционного материала нужно обращать внимание на следующие моменты:

1. Прочность плёнки или мембраны на разрыв. На пароизоляционный материал оказывает давление утеплитель, в результате чего тонкая плёнка может порваться, и тогда конденсат сделает своё чёрное дело.
2. Показатель паропроницаемости. Если такой коэффициент варьирует от 0 до 90 г/м² в сутки, тогда это пароизоляционный материал. Коэффициент свыше 100 указывает на паропроницаемый гидроизолятор, который для устройства пароизоляционного слоя не подходит.

Не существует никакой универсальной «парогидроизоляции». Пароизоляционные плёнки или мембраны и паропроницаемая гидроизоляция — разные понятия, и неправильное их использование обернётся плохими последствиями для всего дома.

Теплоизоляционный материал для кровельного пирога

Как человек нуждается в одежде, так и дому необходима защита от жары и холода. Поэтому теплоизоляция — самый простой и эффективный метод энергосбережения. Хорошие теплоизоляционные материалы способны снизить теплопотери до 70%. К тому же они обеспечивают:

• комфорт в помещении;
• эффективное шумо- и звукопоглощение;
• экономию затрат на отопление и кондиционирование дома;
• увеличение срока эксплуатации основных конструкций;
• уменьшение выбросов углекислого газа в окружающую среду.

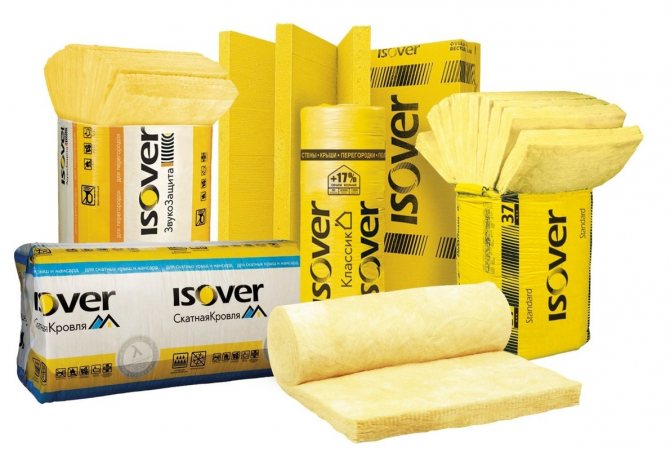

В частном домостроении широко используют минераловатные утеплители — недорогие, прекрасно сохраняющие тепло и прохладу, химически и биологически стойкие. Вдобавок они имеют установленный нормативами предел огнестойкости более 1000 °C.

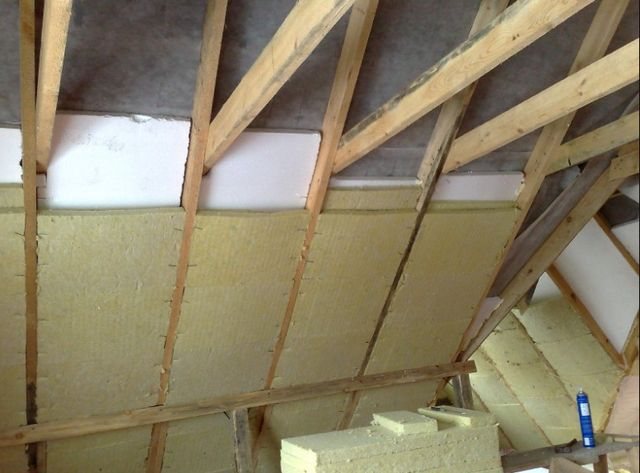

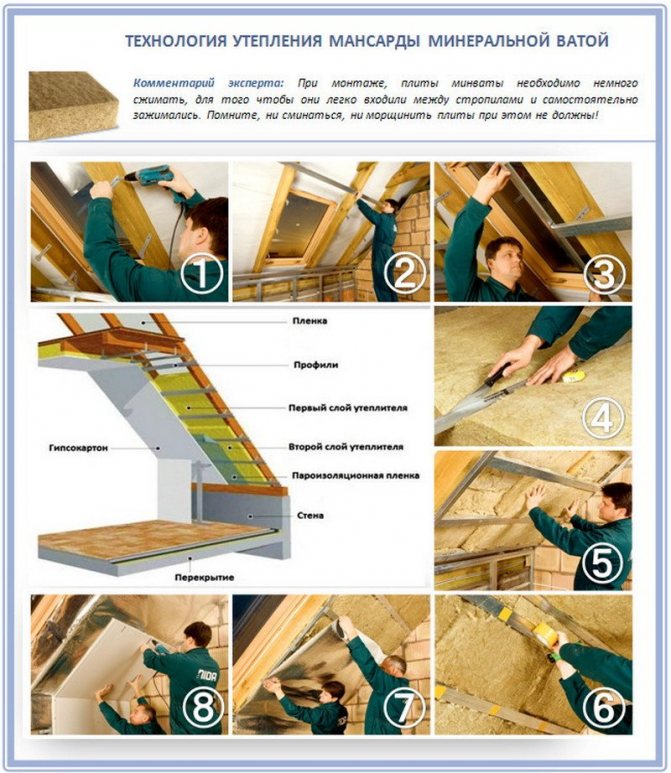

При утепление мансарды минеральная вата закладывается в промежутки между стропильными балками

В последнее время на строительном рынке появились новые утепляющие материалы.

1. Штапельное стекловолокно URSA — широкопрофильный утеплитель, легко монтируемый в труднодоступных местах.
2. Экструдированный пенополистирол, отличающийся высокими показателями тепло- и звукоизоляции, простотой использования и долгим сроком службы — до 100 лет.

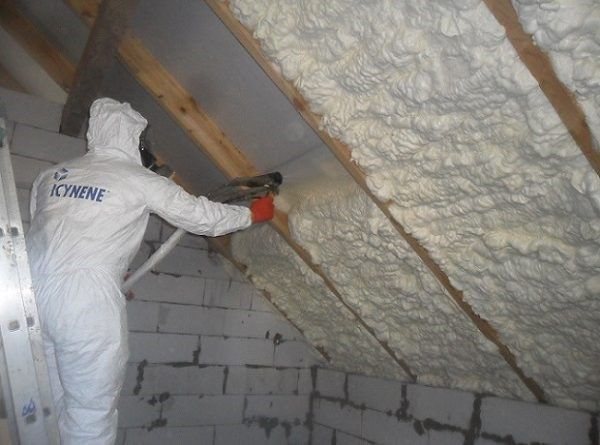

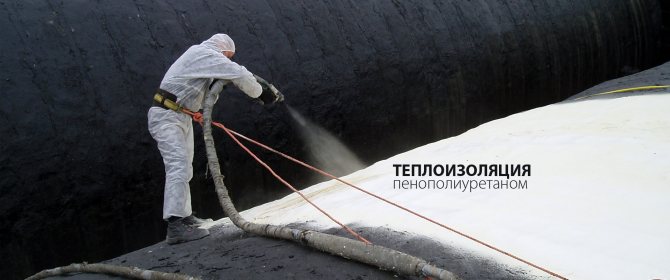

3. Напыляемые утеплители, которые наносятся при помощи специальной техники и образуют ровный слой на поверхности с любой геометрией.
4. Пенопласт — самый бюджетный вариант утепления.

Пенопласт широко используется для утепления крыш и стен дома, потому что он легко укладывается и недорого стоит

Какой утеплитель выбрать, решает хозяин. Все они заслуживают внимания. Однако для получения максимального эффекта нужно не только грамотно подобрать утеплитель соответственно конструкции кровли, но и соблюдать технологию монтажа, которую предлагают производители изоляционных покрытий.

Гидроизоляция кровли

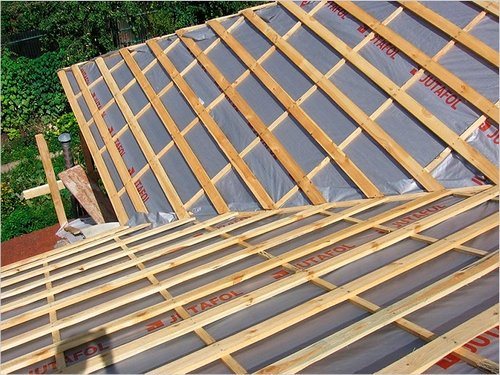

Следующим слоем кровельного пирога является гидроизоляция, расположенная над утеплителем с воздушным зазором для вентиляции последнего. Устройство гидроизоляции — необходимая мера для защиты всей кровельной конструкции от атмосферных осадков. Укладывают гидроизоляционный материал по всей кровле, начиная от конца стропильных ног до самого конька с организацией выхода воздуха, чтобы влага не оставалась в утеплителе.

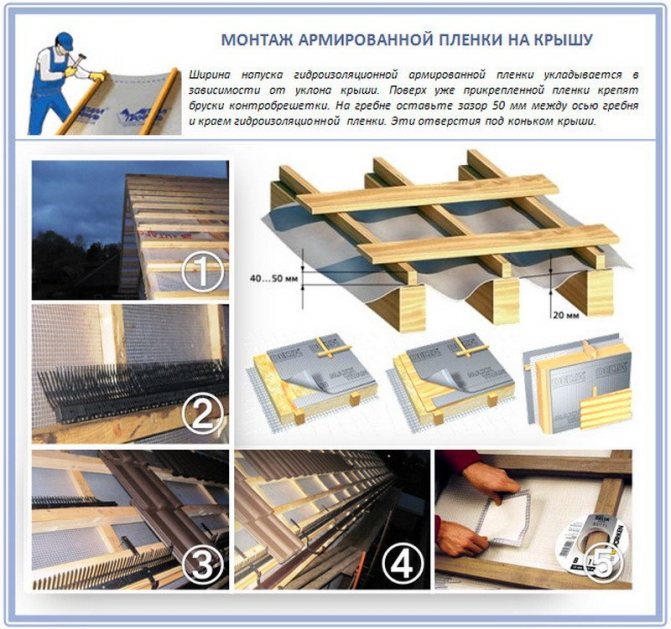

Для гидроизоляции кровли часто используется армированная плёнка, которую укладывают по стропилам с небольшим провисанием

Гидроизоляционную плёнку прокладывают с провисанием между стропилами не более 20 мм. Мембранные материалы монтируют прямо на утеплитель без провисания, что существенно снижает ветровую нагрузку.

Гидроизоляционные материалы должны обладать:

• механической прочностью;
• хорошей влагонепроницаемостью;
• эластичностью и теплостойкостью.

К тому же необязательно, но желательно, чтобы они имели теплосберегающие качества. Защита от холода и влаги в одном изоляционном материале — отличное решение для дома.

Вентиляционные зазоры в кровельном пироге

При обустройстве кровли нужно помнить — она должна хорошо дышать независимо от её конструкции. Иначе крыша будет «плакать» и никакие изоляционные слои не помогут. Тёплая кровля обычно устраивается над мансардными помещениями, которые не позволяют обепечить необходимый простор для свободной циркуляции воздуха.

Для естественной вентиляции холодной кровли в чердачном помещении есть все условия, а при обустройстве тёплого чердака приходится предусматривать вентиляционные зазоры

Поэтому при возведении утеплённой крыши нужно предусмотреть устройство трёх вентиляционных зазоров, чтобы обеспечить полноценную естественную вентиляцию подкровельного пространства:

1. Карнизный канал по всей длине свесов для притока холодного воздуха под кровлю.
2. Пространство между контробрешёткой и обрешёткой для движения воздуха по кровле.
3. Коньковые продухи, по которым тёплый воздух будет выходить наружу.

Для усиления тяги естественную циркуляцию воздуха дополняют вентиляционными кровельными доборами — аэраторами, вентилями или турбинами.

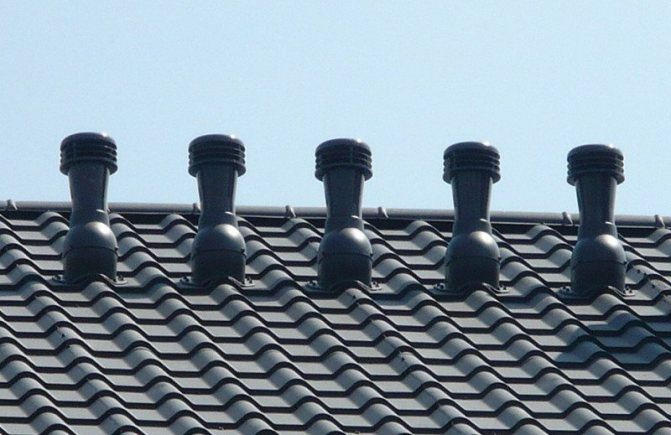

Кровельные аэраторы дополняют недостаточную естественную вентиляцию подкровельного пространства

Система против обледенения кровли

Извечная борьба со льдом и снегом в наши дни решается довольно просто. Для этого созданы современные системы антиобледенения кровли, которые пришли на смену механической уборке снега с помощью лопаты и лома и химической обработке. В отличие от двух последних способов снегоочистки, при которых велика вероятность повреждения кровельного покрытия, системы антиобледенения совершенно безопасны и высокоэффективны. Однако они имеют свои недостатки:

• дополнительный расход электроэнергии;
• высокую стоимость;
• необходимость привлечения профессионалов, которые грамотно проведут расчёты, монтаж, тестирование и отладку всей системы.

Видео: обогрев кровли, желобов и водостоков электрокабелем

Обогрев кровли, желобов и водостоков электро кабель

Кровельный материал

Каждый застройщик хочет видеть свой дом ярким, индивидуальным, привлекающим внимание и безупречным во всём. И если фасады всё-таки облицовывают в меру сдержано, то крыша с лихвой это компенсирует. Благо современные кровельные материалы — раздолье фантазии, способное подарить любому дому стиль и характер.

Огромное разнообразие текстуры и красок царит сегодня в мире кровельных настилов. Хотите крышу в тон молодой зелени или нравится ярко-оранжевый цвет — нет проблем. Красный, сиреневый, рыжий, жёлтый, голубой — всё, что душа пожелает.

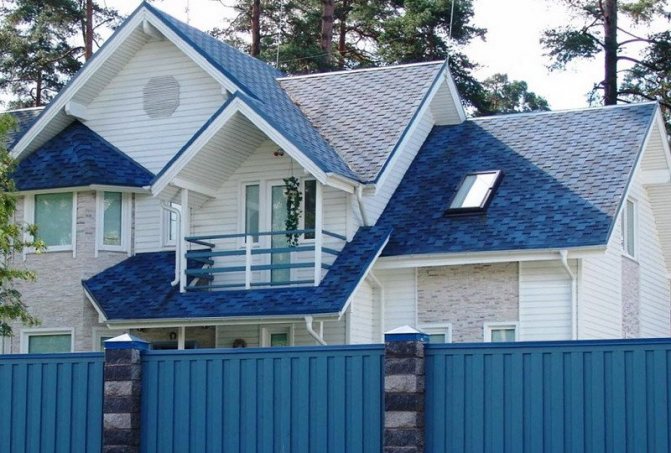

Насыщенный синий цвет кровельного покрытия из битумной черепицы красиво смотрится на фоне светлого фасада

Но, выбирая кровельное покрытие, стоит помнить, что ключевыми требованиями по-прежнему остаются:

• пожароустойчивость укрывного материала;
• износостойкость, прочность и долговечность;
• простота монтажа и доступность.

И лишь после этого наступает черёд эстетических критериев.

Видео: обзор популярных кровельных покрытий, их плюсы и минусы

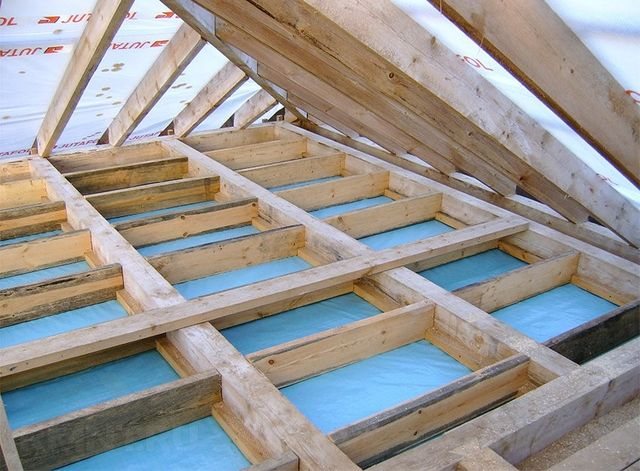

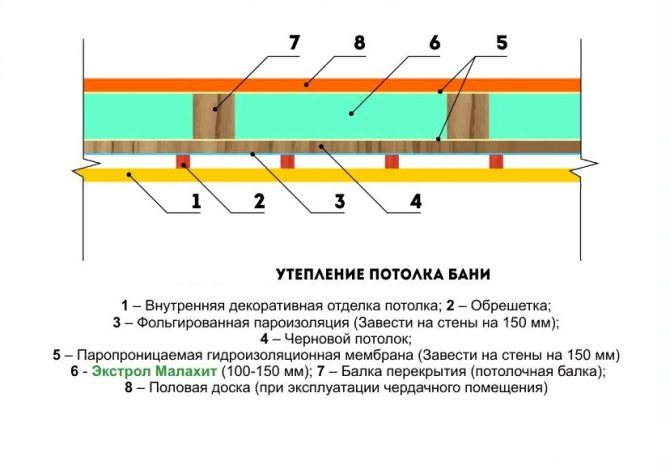

Варианты утепления перекрытия чердака по деревянным балкам

Конструкция чердака напрямую зависит от параметров постройки и целей, предполагающих использование этого помещения. На подкровельное пространство возлагается роль своеобразной воздушной прослойки, разделяющей теплые обогреваемые помещения от холодной кровли.

При этом пол в чердачном помещении выполняет две задачи:

Изолирующую. На чердаке дома температура воздуха почти не отличается от уличных показателей градусов. В таком случае полы несут изолирующую функцию, тем самым не допуская проникновения холодного воздуха в жилые помещения.

Несущую. В большинстве случаев перекрытие по деревянным балкам между чердачным пространством и верхним этажом дома, так же как и стены, несет в себе несущую функцию. В связи с этим оно должно быть надежным и прочным, так как по нему передвигаются люди, хранится утварь или размещается какого-либо оборудование.

Следовательно, чтобы знать допустимую нагрузку на чердачные перекрытия, необходимо произвести расчет. Затем, основываясь на их результатах, составить проект, из которого будет видно, как грамотно произвести утепление чердачного перекрытия в здании.

Что представляет собой чердак

Чердачное помещение ограничивают скаты крыши и потолок жилого этажа. Это место часто используют для обустройства дополнительной жилой площади.

Чердак частных домовладений бывает двух видов:

1. Жилым. Его называют мансардой. В ней можно оборудовать гостиную, рабочий кабинет, спальню, библиотеку и т.д. Высота помещения в данном случае должна составлять не меньше 220 сантиметров. Кроме этого в ней нужно обеспечить вентиляцию, естественное освещение, выполнить утепление скатов.
2. Нежилым. Такое чердачное пространство, как правило, используют для размещения технического оборудования, хранения старых или ненужных вещей. При этом будет достаточно 2-метровой высоты, а естественное освещение обустраивать не обязательно. Вместо утепления скатов делают теплоизоляцию чердачного перекрытия.

При принятии решения о ремонте или перестройке дома нужно заранее определиться, для каких целей будет задействован чердак, чтобы сделать расчет и проект перекрытия. От этого зависит перечень необходимых материалов и промежуток между балками. Они должны обеспечить требуемую прочность и несущую способность.

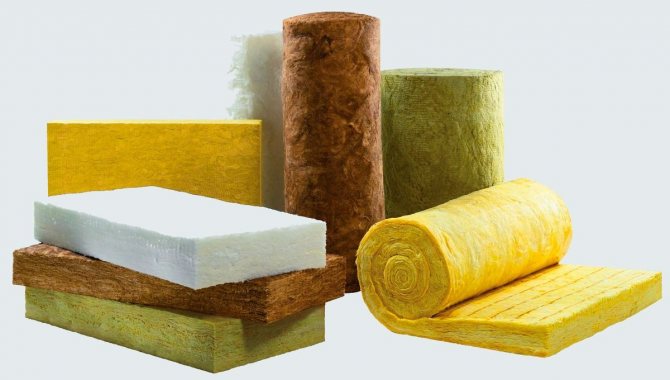

Выбор материала для утепления

Техника по утеплению чердака несложная, поскольку материал укладывается непосредственно на пол, в промежуток между подстропильными брусьями и деревянными балками перекрытия. В случае если планируется использовать чердачное помещение как мансарду, то тогда нужно утеплять и кровлю.

Для утепления пола между балками на чердаке применятся несколько видов утеплителей:

• Минеральная вата.
• Пенопласт.
• Пенополистирол.

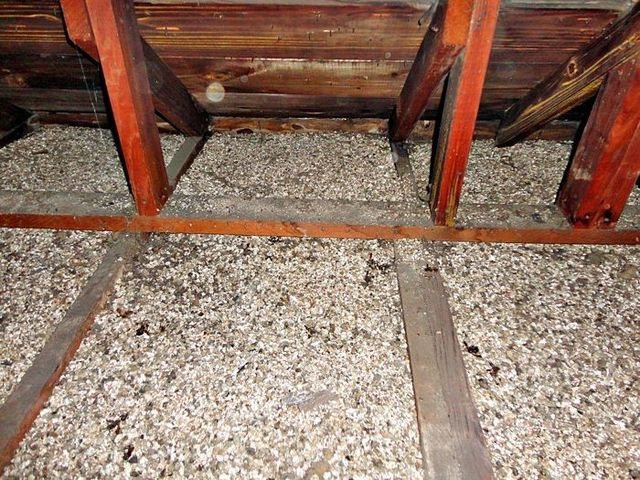

• Опилки.
• Керамзит.
• Пена.

Рассмотрим каждый утепляющий товар подробнее.

Советы профессионалов

Существуют нормы СНиП II-3-79, где указаны формулы расчета толщины и плотности теплоизоляции для утепления чердака и других элементов конструкций здания. Профессионалы рекомендуют воспользоваться ими, прежде чем приступить к работам.

Утепление чердака будет эффективное, если оно соответствует нормам СНиП

Кроме указанных формул, учитывают климат местности, специфику отопления здания, материал перекрытия и кровли. Одновременно с потолком на чердаке утепляют коммуникации. Трубы обматывают минватой, а сверху фольгированным вспененным полиэтиленом. Можно использовать специальные рукава или фасонную скорлупу для утепления трубопровода.

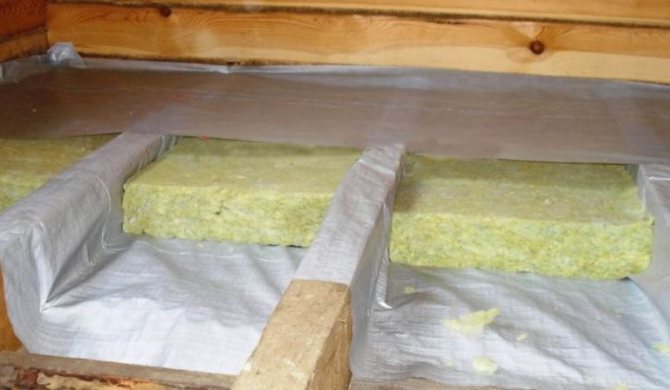

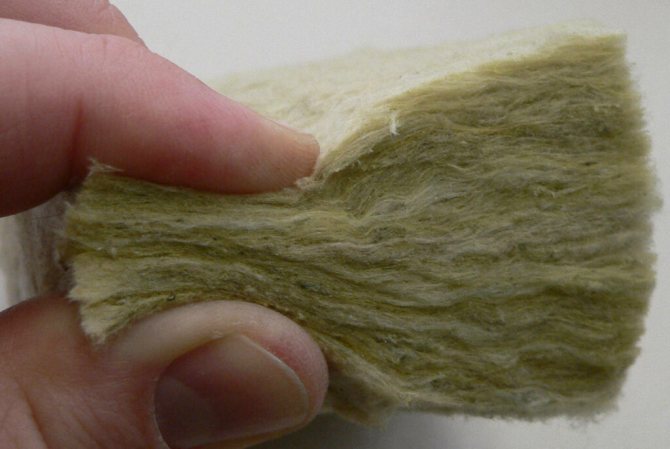

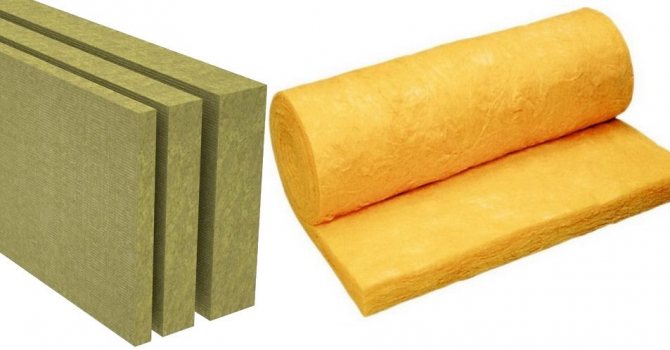

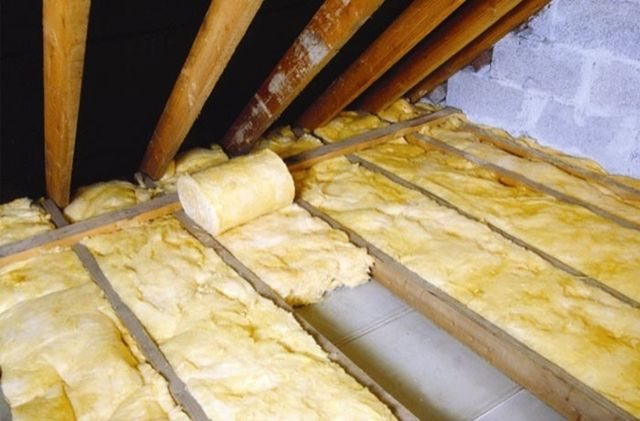

Минераловатный утеплитель

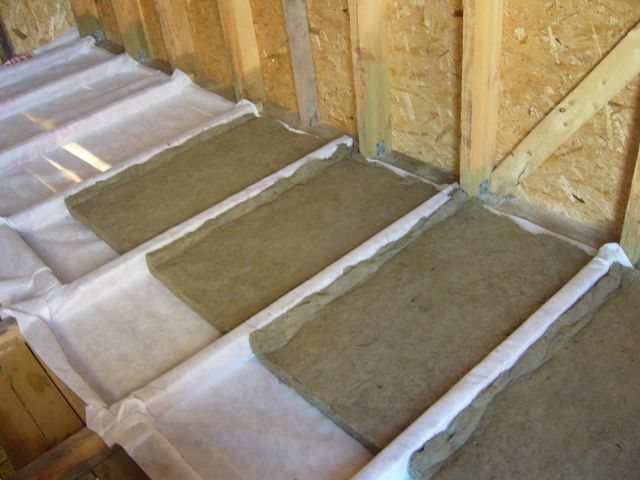

Для того чтобы сберечь тепло, материал нужно разместить между паро и гидроизоляционными пленками. Пароизоляция защищает от влажных масс воздуха, которые образуются в жилых помещениях у потолка, особенно на стыке со стенами. Вторая прослойка предохраняет вату от попадания воды с крыши сквозь микротрещины и прорехи в кровле.

Утепляют чердачное помещение дома чаще всего со стороны пола, нежели – потолка нижнего этажа. Для этого минеральная вата является надежным, недорогим изолирующим материалом с большим сжатием, позволяющим прикрыть поверхность не только пола, но и балок разной формы. Продается такое утепление рулонами или плитами разной толщины.

При этом он обладает следующими достоинствами:

• Бюджетная стоимость.
• Простота при монтаже.
• В таком утеплителе не заводятся грызуны.
• Высокая пожаробезопасность материала.
• Возможность изолировать любую неровную поверхность.

В то же время при работе с минеральной ватой необходимо принимать меры защиты: одевать плотную одежду, работать в очках и защитных перчатках, а также желательно использовать респиратор.

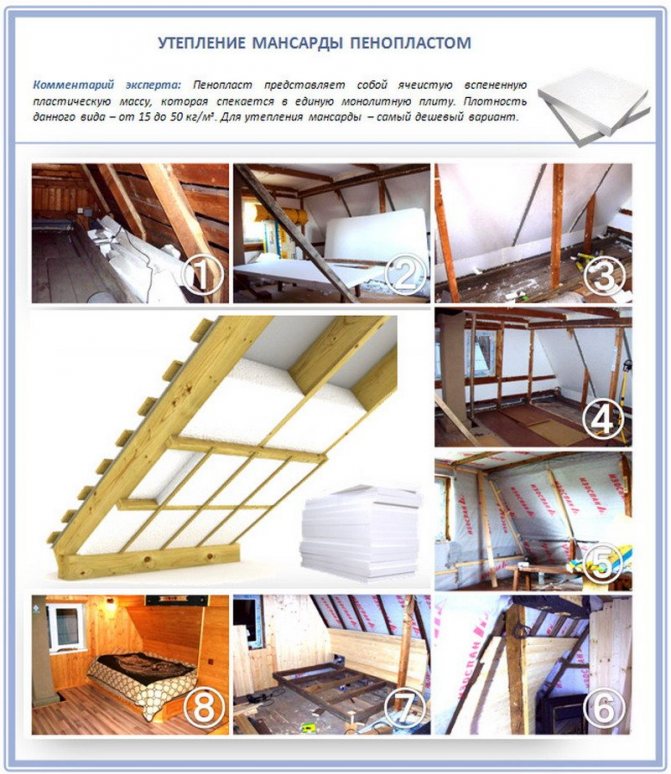

Пенопласт

Утепление чердачного помещения пенопластом является хорошим вариантом преобразования его в мансарду, пригодным для круглогодичного проживания. Такой материал обладает низкой теплопроводностью, так как выпускается в виде вспененных воздушных гранул, запрессованных в плиты.

При монтаже пенопласт должен быть нарезан таким образом, чтобы пластины плотно входили между чердачными перекрытиями. Всякие зазоры и щели становятся «мостиками» для проникновения холода, и тем самым значительно ухудшают качество утепления.

При этом необходимо соблюдать расстояние между плитой пенопласта и гидроизолирующей пленкой не менее 2-3 см. В качестве утеплителя рекомендуется использовать его толщиной 70 мм, а в регионах с суровым климатом – 100 мм.

Внимание! При установке пароизоляционной пленки нужно обратить внимание на то, чтобы она была обращена к утеплителю нужным слоем, согласно инструкции. Иначе будет произведен обратный эффект: весь пар будет направлен к изоляционному материалу.

Подготовительная часть

Прежде чем утеплять полы на чердаке дома вам нужно хорошо подготовиться.

• выбор ваты и сопутствующих материалов;
• расчет необходимого количества материала;

Выбор минваты

Каменная или минеральная вата — это название целого направления, в котором десятки разных моделей. Если отталкиваться от названия, то сюда входят все мягкие утеплители, сделанные из горных пород, самым известным вариантом считается базальтовая вата.

Ряд источников сюда же причисляют стекловату и шлаковату. В первом случае за основу берется стекло, а шлаковата делается из доменного шлака (побочный продукт доменного производства).

Все материалы хорошие, но какой лучше, вопрос спорный. Сразу скажу, если брать материал от раскрученного бренда, то особой разницы в качестве нет.

Для холодного чердака подойдет минвата на любой основе

Гораздо важней выбрать тип материала.

Есть 2 типа такого утеплителя:

1. Мягкие маты, которые реализуются свернутыми в рулоны.
2. Плотные плиты.

Теоретически утепление потолка со стороны холодного чердака можно вести обоими вариантами, но из опыта, лучше отдать предпочтение плотным плитам.

Цена у плит несколько выше, зато этот материал не садится со временем, плюс при намокании некоторые модели плит можно высушить без потери объема и качества.

Что касается мягких матов, то здесь вы покупаете «кота в мешке», известные производители делают хороший товар, но не факт, что вы не купите подделку.

Стоят такие маты недорого, но в условиях чердачного помещения они теряют объем за пару лет.

Утепление перекрытия холодного чердака лучше производить плитами

Сопутствующие материалы

С сопутствующими материалами дело обстоит так. Любая вата боится влаги, чтобы ее защитить, необходима пароизоляционная мембрана.

Она представляет собой полотно, которое пропускает пар только в одном направлении, с обратной стороны ни пар, ни влага не проходят.

Важно! Пар движется из помещения на улицу или на чердак, поэтому мембрана настилается паропроницаемым боком к помещению, т.е. вниз.

Расчет материала

Чтобы рассчитать количество ваты, вам нужна площадь чердака и толщина утеплителя:

• С площадью чердачного перекрытия все просто — длина умножается на ширину. Плюс 5% на усадку и подрезку.
• Толщина материала зависит от климатического пояса. В средней полосе России для утепления перекрытия чердака минватой толщина плит составляет 100 мм, маты берутся 150 мм. Соответственно, чем севернее, тем толще слой.

Совет! Если вы рассчитываете уложить плиты, к примеру, на толщину 100 мм, то лучше берите 2 плиты толщиной 50 мм и укладывайте их со сдвигом. Так стыки взаимоперекрываются и не будет мостиков холода.

Экструдированный пенополистирол

При утеплении потолка жилого помещения по чердачным перекрытиям для многих строителей данный материал считается наилучшим вариантом. Этот утеплитель не вызывает затруднений при монтаже, его можно укладывать под любое перекрытие из балок.

Он также экономит пространство, так как можно обойтись в два-три раза меньшей толщиной, чем при применении той же минеральной ваты. Экструдированный пенополистирол бывает различным по виду, поскольку выпускается он разными производителями. Для утепления чердачных перекрытий плотность такого материала должна составлять около 32-34 кг/м, а его толщина – от 40 до 100 мм.

А также изготовители из пенополистирола выпускают фигурные элементы, которыми выкладываются сложные фрагменты в перекрытии чердака. Этим утеплителем удобно проводить монтаж в два слоя: первый укладывать между чердачными перекрытиями, а второй слой накладывать встык по нижнему ряду, перекрывая и деревянные балки.

Керамзит

Керамзит для чердака дома – это традиционный метод теплоизоляции технического этажа. Этот материал насыпают между деревянными перекрытиями толщиной слоя не менее 150 мм. Такая масса является универсальным средством, способным изолировать конструкции полов, а также его можно использовать в качестве теплоизоляции совместно с другими сыпучими материалами.

Внимание! Керамзит достаточно легкий утеплитель, но при нанесении толстого слоя несущая поверхность перекрытия будет нести большую нагрузку.

Теплоизоляцию лучше всего проводить на стадии строительства здания, поскольку без затруднения можно гидроизолировать потолки помещений под чердаком и предусмотреть вытяжку.

Для этого на перекрытие застилают пароизоляционную пленку, чтобы защитить слой керамзита от намокания. Не рекомендуется насыпать его непосредственно на доски пола и по другой причине: во время работы и эксплуатации помещения выделяется много пыли, которая проникает в жилые комнаты.

Цены на устройство гидроизоляции перекрытий

Наименование работ	Единица измерения	Цена в Рублях
Устройство наплавляемой гидроизоляции в 1 слой	м2	от 300
Устройство оклеечной мембраны в 1 слой	м2	от 280
Устройство ПВХ мембраны на горизонт	м2	от 480

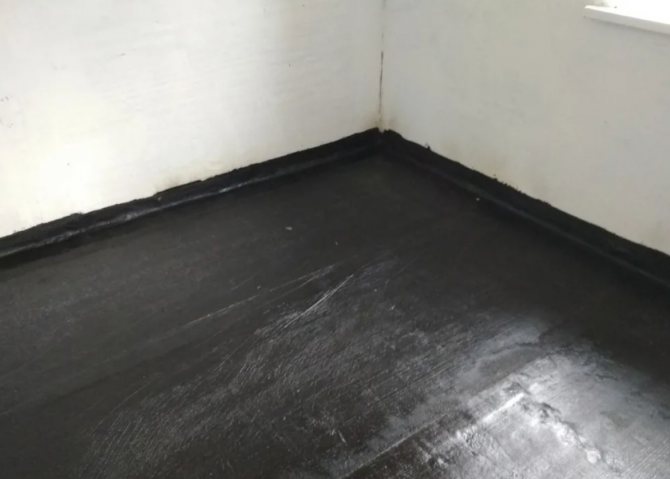

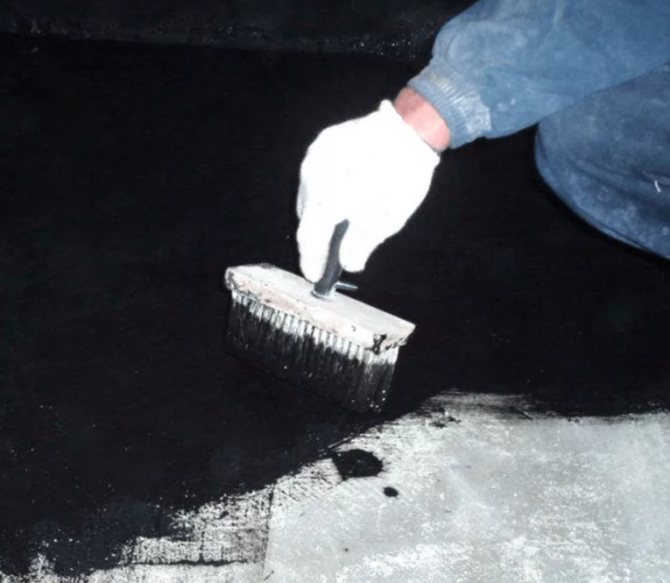

Нанесение битумной мастики в 1 слой	м2	от 120

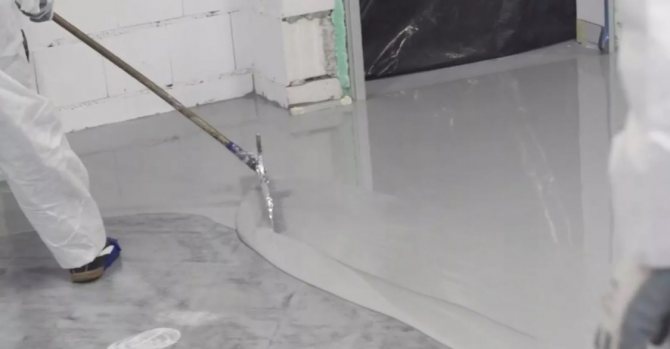

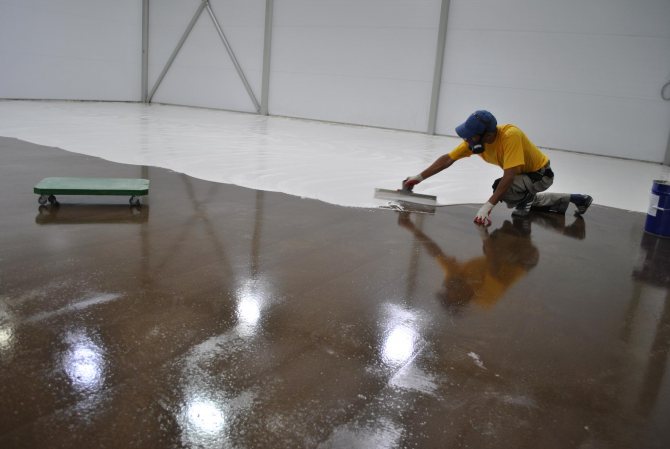

Устройство полиуретановой мастики в 1 слой	м2	от 200

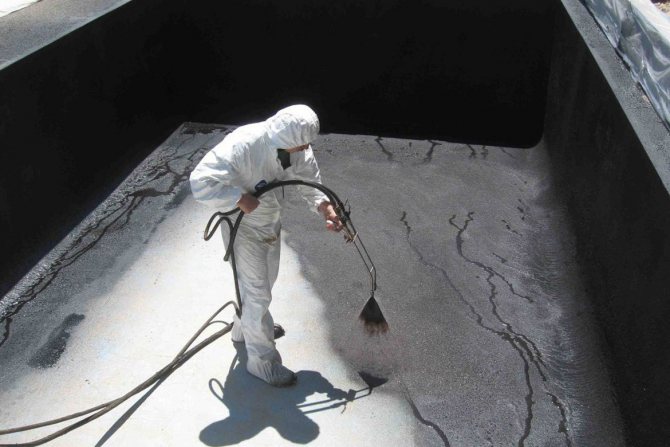

Напыление жидкой резины	м2	от 250
Нанесение жидкой резины в ручную	м2	от 300

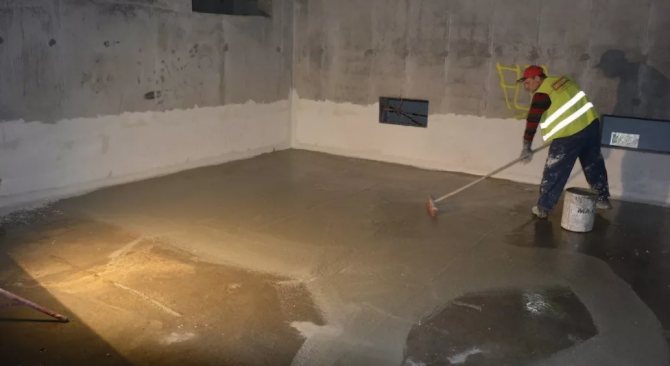

Нанесение полимерцементных составов	м2	от 400

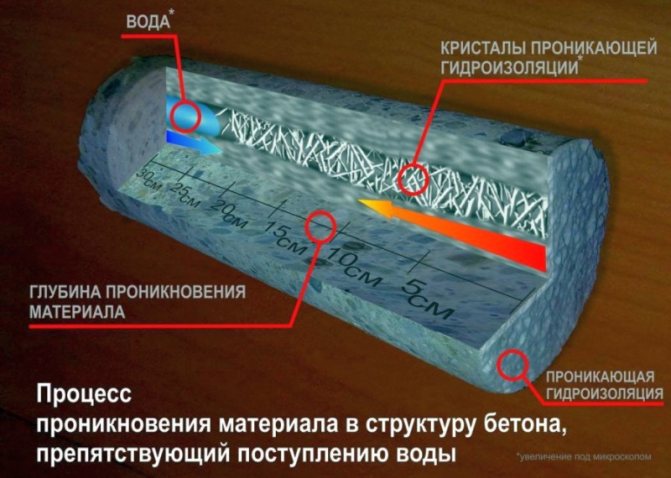

Устройство проникающих составов	м2	от 600
Устройство грунтовки	м2	от 50

Калькулятор для самостоятельного расчёта стоимости гидроизоляции

Открыть калькулятор

Расчет стоимости гидроизоляции

Опилки

Опилки являются продуктом переработки пиломатериала в деревообрабатывающей промышленности. Это самое дешевое утепление для перекрытий чердаков, так как приобрести опил можно на любой лесопилке задаром. Таким образом, опилки и сейчас являются, как вариант, надежным теплоизолятором в чердачных помещениях.

На заметку! Опилки имеют органическое происхождение, следовательно, они совершенно безвредны для здоровья человека. Издавна на Руси, в качестве утеплителя на чердаках применяется опил, смешанный с глиной.

Опилки обладают следующими достоинствами:

1. Низкая стоимость теплоизоляции. Наверное, популярность такого утеплителя кроется именно из-за этого фактора: его себестоимость практически равняется расходу при транспортировке.
2. Безопасность для здоровья человека. Древесные стружки и опилки не вызывают раздражения на коже, аллергии, отравлений, чего нельзя с полной уверенностью сказать о современных утеплителях.
3. Низкий коэффициент теплопроводности. В отличие от древесины стружки обладают пористой структурой, поэтому у них заниженная проводимость тепла.
4. Простой монтаж. Для формирования теплоизолирующего слоя в перекрытиях чердака не требуется каких то особых навыков. Нужно лишь смешать опилки с глиной или известью, а затем насыпать в пространство между чердачными перекрытиями.

Единственным существенным недостатком является пожароопасность материала, несмотря на смесь с другими негорючими веществами.

В последнее время для утепления чердачного перекрытия востребованными стали два вида изоляционного материала: задувная вата и эковата. Последний материал состоит на 80% из волокон целлюлозы, производящейся из макулатуры, а 20% – из добавок, в качестве которых выступают противопожарные и антисептические компоненты.

У такого материала низкая теплопроводность, он очень легкий, и похож на обычную монтажную пену. Оба вида утеплителя обычно напыляют на доски между деревянных балок, но иногда эковата применяется гранулами в рассыпчатом состоянии. В таком случае эта смесь, как вариант, просто насыпается между балками перекрытий и уплотняется.

Чем утеплять жб плиты

Для закладки утеплителя на плитах крепится деревянный брус. Между лагами размещается утеплитель в виде рассыпного материала или накладных теплоизолирующих плит разных типов. Рассыпной утеплитель насыпается слоем в 20 – 30 см. на наклеенный на плитах рубероид и заливается не толстым слоем раствора.

Наиболее дорогостоящим и эффективным жестким утеплителем является пеностекло. Для получения нужного эффекта от применения пенобетона толщина его укладочного слоя должна составить около 0,4 м. Для него стяжка не требуется.

Если утеплять пенопластом, то существует большой выбор по цене и эксплуатационным характеристикам. На чердак подойдет пенопласт с низкой плотностью. Укладка плит пенопласта производится без образования щелей. В случае если щели все-таки есть, то их следует заполнить монтажной пеной. Что касается пожарной безопасности с такого рода утеплителем, то в случае воздействия на него высоких температур происходит плавление, а не возгорание. В этом случае из материала выделяется отравляющий газ, опасный для человека.

Правило для любого вида рулонного и плиточного утеплителя состоит в том, что во избежание образование щелей в утепляемом слое необходимо соблюдать шахматный порядок и правильно размещать материал в несколько слоев.

Толщину утеплителя следует подбирать в соответствии с регионом, где расположен частный дом, но не менее 15 см. Экономить на 5 см. и укладывать только 10 см. в доме с чердаком не стоит по той простой причине, что расходы по утеплению являются разовыми, а эффект от уменьшения затрат на обогрев будет ощутимым в течение долгого времени.

Пароизоляция

Пароизоляционная пленка предохраняет деревянные перекрытия балок от влаги, образующейся в воздухе жилых помещений. Кроме этого, она предохраняет перекрытия от появления плесени и грибка в теплоизоляционном материале.

Несмотря на то, какое сделано чердачное перекрытие, пароизоляция для пола должна образовывать сплошной ковер, не допускающий проникновения конденсата. Особое внимание нужно уделять на стыках со стенами, где большая вероятность проникновения конденсата. Для этого укрывная пленка накладывается внахлест и края ее склеиваются скотчем.

Технология утепления

Для правильного нанесения утеплителя следует соблюдать пошаговую инструкцию:

Шаг № 1. Произвести осмотр и при обнаружении дефектов, устранить их. Обработать доски и брус антисептиками и фунгицидами.

Шаг № 2. Выложить пароизоляционный материал, все просветы заклеить монтажной лентой.

Шаг № 3. В проемы деревянных перекрытий на полу выложить (насыпать) утеплитель.

Шаг № 4. Особое внимание уделить стыкам между плитами изоляционного материала. При необходимости нанести утеплитель дополнительно.

Шаг № 5. С напуском уложить гидроизоляционную пленку, стыки скрепить монтажной лентой.

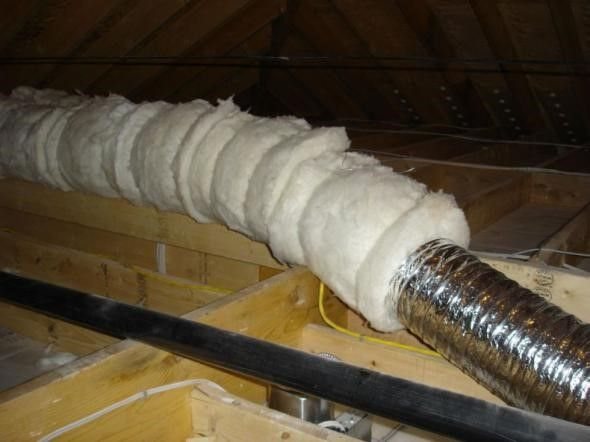

Шаг № 6. Отдельно установить утеплитель на вентиляционный канал, трубы дымохода в виде базальтовой ваты, перлита, а сверху желательно установить специальный гофр.

Разновидности кровельного пирога

Нужно отметить, что структура кровельного пирога может меняться. В зависимости от кровельного покрытия и вида крыши одни слои отсутствуют или прокладываются частично, а другие появляются дополнительно, что диктуется особенностями конкретного строения.

Виды кровельного пирога в зависимости от кровельного покрытия

Рассмотрим состав кровельного пирога под наиболее востребованные укрывные материалы.

Кровельный пирог под профнастил

Профнастил — самый неприхотливый материал, поэтому обустроить кровлю под него самостоятельно труда не составит. Особое внимание нужно уделить двум слоям — теплоизоляции и шумоизоляции.

Утеплитель укладывают строго в межстропильное пространство. Чтобы улучшить работу теплоизолятора, его укрывают ветрозащитной плёнкой, не пропускающей пар, и набивают обрешётку, на которую уже монтируют профлисты. Шаг для обрешётки выбирают согласно размерам листа и уклону кровли, учитывая нахлёст в одну или две гофры. Особенности металлической кровли требуют:

1. Обязательного устройства вентиляционных зазоров между слоем изоляции и кровельным покрытием. Размер вентканалов не фиксирован, но не меньше балочной толщины обрешётки (3 см).
2. При сборке обрешётки желательно установить дополнительные рёбра жёсткости, что значительно продлит эксплуатацию крыши.

Решить проблему шумоизоляции поможет установка изолирующих полос из войлока или пенополиэтилена по стропилам.

Стандартный состав кровельного пирога под профнастил:

• внутренняя обшивка;
• пароизоляция;
• утеплитель;
• ветрозащитный слой;
• обрешётка;
• кровельное покрытие из профнастила.



  Над нежилыми чердачными помещениями прокладывают только гидроизоляцию, при обустройстве тёплой кровли к ней добавляется паро- и теплоизоляция

Кровельный пирог под гибкую черепицу

Мягкая черепица имеет большое преимущество — это абсолютно водонепроницаемый материал. Поэтому среди слоёв кровельного пирога отсутствует гидроизоляция, но появляются добавочные слои — сплошное основание из влагостойких стружечных материалов и подкладочный ковёр.

Подробнее об этой теме можно узнать из нашей статьи — Мягкая кровля: устройство и монтаж кровельного пирога.

Устраивается пирог под черепицу чередованием следующих наслоений:

• внутренняя обшивка подкровельного пространства;
• пароизоляционная плёнка или мембрана;
• поперечные брусья сечением 50х50 мм;
• минераловатные плиты, проложенные между стропил с таким расчётом, чтобы утеплитель не доходил до верхней кромки на 50–70 мм;
• диффузная мембрана;
• контрбрус, фиксирующий утеплитель и мембрану, а также разреженная обрешётка;
• сплошной настил из влагостойкой фанеры, шпунтованной или обрезной доски, древесно-стружечных плит;
• подкладочный ковёр;
• гибкая черепица.



  Под гибкую черепицу кровельный пирог дополняется двумя слоями — сплошной обрешткой и подкладочным ковром

Кровельный пирог под ондулин

Оригинальные кровельные материалы устройства кровельного пирога как таково не требуют. Им всё равно, есть ли утепляющий слой и паро- или гидроизоляционные плёнки, или их нет. Они сами надёжно защищают кровлю от непогоды, если правильно смонтирована стропильная система, обрешётка и при необходимости контробрешётка. К тому же фирменные материалы хорошо сохраняют тепло. Это то, о чём мы говорили в разделе «Гидроизоляция»: две значимые функции в одном материале — идеальное решение вопроса гидрозащиты и теплозащиты.

Конечно же, в наши морозные зимы в домах постоянного проживания крышу утеплять необходимо. Тем не менее под ондулин никаких особенных требований к утеплителю не предъявляется. Кроме одного — его толщина должна соответствовать нормативам СНиП. Например, для Москвы и области это не менее 25 см минераловатного материала.

Очерёдность слоёв от кровельного настила внутрь помещения:

• ондулин, уложенный по обрешётке;
• обрешётка;
• контробрешётка;
• ветрозащитная выводящая мембрана, проложенная по стропилам;
• утеплитель в 2–3 слоя между стропильными ногами, по высоте не доходящий до края стропил, благодаря чему получается вентиляционный канал между утеплителем и мембраной;
• пароизоляция и закрепляющие рейки;
• внутренняя облицовка.



  Ондулин легко сочетается с любыми изоляционными материалами

Кровельный пирог под металлочерепицу

Количество слоёв кровельного пирога под металлочерепицу зависит от структуры кровли — утеплённая или холодная.

Кровельный пирог под металлочерепицу для хозпостроек, складов, беседок, террас, т. е. нежилых строений очень прост:

• стропильная система;
• гидроизоляционная мембрана;
• контробрешётка и обрешётка;
• металлочерепица.



  Для холодной металлочерепичной кровли делается вентиляционный зазор и укладывается гидроизоляционная плёнка

Видео: пирог кровли холодного чердака под металлочерепицу

Кровельный пирог под металлочерепичное покрытие для жилых домов более сложный и состоит из:

• внутренней отделки;
• стропильной системы;
• пароизоляции;
• утеплителя;
• контробрешётки и обрешётки;
• гидроизоляции и виброизоляции;
• металлочерепичного покрытия.



  В кровельном пироге под металлочерепичную тёплую кровлю должны присутствовать все стандартные материалы и вентиляционные зазоры

Поскольку металлочерепица относится к категории «громких» покрытий, то особенностью кровельного пирога является добавочный виброизоляционный слой. Уложенный по обрешётке только в местах креплений или же сплошным ковром, он поможет избежать неприятных шумовых эффектов от грохота по крыше дождя и града.

Виды кровельного пирога в зависимости от конструкции крыши

Разберём особенности кровельного пирога на примере плоской, ломаной мансардной и фальцевой кровли.

Кровельный пирог для плоской кровли

Состав кровельного пирога плоской крыши зависит от её основания, а также от того, является ли она эксплуатируемой или нет.

На неэксплуатируемых плоских кровлях слои кровельного пирога располагаются следующим образом:

1. По бетонному основанию:
   железобетонные плиты перекрытия;
2. слой керамзита для образования уклона;
3. цементно-песчаная выравнивающая стяжка;
4. праймер;
5. пароизоляционная прослойка;
6. утеплитель;
7. кровельное покрытие.
8. По основе из профлистов:
   стальные оцинкованные профлисты;
9. пароизоляционная плёнка;
10. утепляющий слой;
11. укрывной настил.



    Состав кровельного пирога плоской неэксплуатируемой кровли зависит от основания, на которое укладываются изоляционные материалы

Эксплуатируемая плоская крыша используется для организации детских площадок, летних кафе, обустройства террас и цветников. Кровельный пирог такой конструкции выполняется следующим образом (от наружной части вглубь к основанию):

• финишный слой (тротуарное покрытие или растительный покров);
• песчаное покрытие или плодородный слой (если на кровле предполагается выполнять озеленение);
• дренажный слой;
• гидроизоляция;
• жёсткий утеплитель;
• пароизоляция;
• плита ж/б перекрытия.



  Состав кровельного пирога для эксплуатируемых кровель зависит от их предназначения

Одним из видов эксплуатируемых крыш являются инверсионные кровли. Их особенностью является обратное расположение материалов в кровельном пироге:

• бетонное основание;
• праймер;
• геотекстиль;
• утеплитель из пенопласта или экструдированного полистирола толщиной 30–120 мм;
• геотекстиль;
• дренажный (балластный) слой из гравия не менее 50 мм толщиной.



  Все слои кровельного пирога в инверсионной конструкции расположены в обратном порядке, что позволяет убрать слабые места плоской крыши при её эксплуатации

В этом случае геотекстиль является дополнительным связующим звеном между основными слоями кровельного пирога. А утеплитель, расположенный между его слоями, надёжно защищён от промокания. Инверсионные крыши часто устраиваются поверх обычных при выполнении капитального ремонта кровельного покрытия.

Кровельный пирог мансардной крыши

Существуют ломаные и простые скатные мансардные крыши, в которых подкровельное помещение отведено под жилое. Последние — те же самые утеплённые крыши, о которых мы говорили выше, с таким же составом кровельного пирога.

А вот ломаные мансардные кровли представляют интерес. Хотя, по большому счёту, изменений в стандартном наслоении кровельных материалов для них практически нет. Разница заключается лишь в прокладке утеплителя и сопутствующей ему пароизоляции, которые монтируются по скатам только до места излома. А затем налицо все признаки укладки утеплителя и пароизоляции неутеплённой крыши — горизонтально по опорным балкам (ригелям), соединяющим противоположные наслонные стропила.

Благодаря такой методике между коньком и ригелями образуется холодный треугольник, необходимый для хорошей естественной вентиляции ломаной кровли.

Слои кровельного пирога ломаной мансардной крыши:

• кровельное покрытие;
• обрешётка и контробрешётка;
• гидроизоляция, уложенная по стропилам от карнизного свеса до конька;
• дистанционный брусок для фиксации гидроизоляционного материала;
• утеплитель, проложенный между стропильными ногами до места излома и горизонтально по опорным балкам;
• пароизоляция, сопровождающая утеплитель;
• облицовочный материал мансарды.



  Кровельный пирог ломаной тёплой кровли отличается прокладкой изоляционных слоёв: гидроизоляция укладывается по всей длине стропил, а утеплитель и пароизоляция — по длине стропил только до места излома, а затем горизонтально

Видео: устройство мансардной крыши, кровельный пирог

Кровельный пирог фальцевой кровли

Фальцевой называется металлическая кровля, в которой листы (картины) соединены путём загиба, а образующиеся при этом желобки выполняют функцию водоотвода. Такое соединение листов титан-цинка, меди, алюминия и стали смотрится на крыше фантастически. К тому даёт возможность создать однородный водонепроницаемый настил, чтобы защитить все слои кровельного пирога.

Фальцевая крыша с матовым покрытием серого цвета красиво гармонируют с деревянной архитектурой дома в такой же цветовой гамме

Кровельный пирог под фальцевую кровлю:

• внутренняя отделка;
• пароизоляция;
• утеплитель между стропилами, толщиной 150 мм;
• повышающий брус сечением 50х50 мм для вентзазора;
• гидроизоляция по стропилам или повышающему брусу;
• контробрешётка и обрешётка;
• кляммеры с механическим креплением к обрешётке для фиксации загибов;
• фальцевые листы.



  Для фальцевой кровли на обрешётку дополнительно монтируются специальные крепёжные элементы — кляммеры, предназначенные для фиксации загибов металлических листов

Видео: монтаж фальцевой кровли

Монтаж кликфальцевой кровли, самой надежной кровли. "Строй и Живи"

Монтаж деревянных балок чердачного перекрытия

Перекрытия чердака призваны отделить жилые комнаты от подкровельного помещения. Они не пропускают холодный воздух, поэтому основной задачей является их теплоизоляция. А также на чердаке часто устанавливается различное оборудование.

В связи с этим, еще одной немаловажной задачей является создание прочной основы, способной выдержать данную нагрузку. Таким образом, от качественного обустройства деревянного перекрытия зависит безопасность людей, их комфортное проживание, а также – долговечность конструкции.

Чердачное перекрытие по деревянным балкам — нормативы, требования

Согласно требованиям СНиП 31-02 перекрытия для чердака должны выдерживать теплотехнические, статистические, акустические и противопожарные условия. К тому же – быть энергосберегающими, следовательно, на перекрытия должна быть установлена надежная теплоизоляция.

Устанавливая перекрытие для чердака по деревянным балкам, нужно строго поддерживаться всех санитарно-гигиенических требований. При возведении каркаса необходимо соорудить конструкцию, а затем произвести утепление чердачного перекрытия. При этом должна сохраняться одинаковая температура между нижней частью чердачного помещения и жилой комнатой. Перепад показателей в градусах по нормативам допускается не более 4˚С.
