Мембранный расширительный бак для отопления: функции, установка в систему

Зачем он нужен

Практически, все теплоносители для систем отопления представляют собой слабосжимающиеся жидкости.

Соответственно, возникает необходимость в использовании стабилизирующих устройств — мембранных расширительных баков для системы отопления (принцип работы), способных принять часть жидкости при увеличении объема и давления, и вернуть ее в контур циркуляции при снижении этих показателей.

Для компенсации объема теплоносителя в системе при изменении температуры применяют расширительные баки.

Среди них различают 2 вида устройств:

открытые;
закрытые (герметичные);

Открытые расширительные баки получили широкое распространение, но, постепенно, уступают место в системах отопления герметичным, поскольку, имеют ряд недостатков:

дополнительные расходы на установку, поскольку, они монтируются в верхней точке системы, чтобы создать необходимый уровень избыточного давления;
потери теплоносителя из-за естественного испарения, и, как следствие, необходимость постоянного контроля уровня жидкости и ее доливки;
опасность развития коррозионных процессов в системе за счет постоянного контакта нагретого теплоносителя с кислородом воздуха.

А вы знаете, какой надо купить насос для пруда? Прочитайте в полезной статье про лучшее оборудование для искусственных водоемов.

Какой нужен воздушный компрессор для пруда, написано на этой странице.

Герметичные расширительные баки таких недостатков лишены.

Виды отопительных систем

Существуют две схемы отопительных сетей здания — открытая и закрытая. Открытая (самотёчная) система отопления используется в централизованных отопительных сетях и позволяет напрямую забирать воду на потребности горячего водоснабжения, что невозможно в частном домостроении. Такой прибор располагают в верхней точке контура отопительной системы. Помимо нивелирования перепадов давления расширительный бачок отопления выполняет функцию естественной сепарации воздуха из системы, так как имеет возможность сообщения с наружной атмосферой.

Таким образом, конструктивно такое устройство представляет собой компенсационный бак системы отопления, не находящийся под давлением. Иногда по ошибке открытой могут называть систему с гравитационной (естественной) циркуляцией теплонесущей жидкости, что в корне неверно.

При более современной закрытой схеме применяют расширительный бачок системы отопления закрытого типа со встроенной внутренней мембраной.

Иногда такой прибор могут называть расширительный бачок вакуумный для отопления, что тоже справедливо. Такая система предусматривает принудительную циркуляцию теплоносителя, воздух из контура при этом отводится через специальные краны (клапаны), установленные на отопительных приборах и вверху трубопроводов системы.

Читайте также:

Редуктор давления не реагирует на открытие дополнительных вентилей: что делать

Принцип работы расширительного бака отопления

Какие бывают мембранные баки? Как самостоятельно поменять мембрану?

Устройство и принцип работы

Конструкция и принцип действия устройства становятся ясны уже из названия «мембранный бак».

Представляет он, герметично закрытую металлическую емкость, которая разделена на 2 камеры эластичной мембраной.

В одной из них – пневмокамере, содержится воздух или газ под давлением. В другую гидрокамеру поступает теплоноситель (про пластиковые резервуары для воды написано здесь).

Работает устройство следующим образом:

в состоянии равновесия, давление воздуха в пневмокамере компенсирует давление жидкости в системе отопления, объем гидрокамеры и теплоносителя в ней минимальны;
при увеличении давления жидкости в системе (в том числе, и при нагревании) увеличивается давление в гидрокамере, куда начинает поступать избыток теплоносителя;
за счет эластичности мембраны происходит уменьшение объема пневмокамеры, сопровождающееся ростом давления газа в ней;
как только увеличение давления в пневмокамере скомпенсирует рост давления в гидрокамере система снова приходит в равновесие.

При уменьшении давления теплоносителя в магистралях системы отопления протекают обратные процессы.

Сжатый в пневмокамере воздух (газ) расширяется, вытесняя жидкость из гидрокамеры в систему до тех пор, пока разница давлений не будет скомпенсирована.

Такая герметичная конструкция исключает контакт теплоносителя с воздухом, что существенно снижает вероятность развития коррозионных процессов не только в самом баке, но и в других элементах системы отопления – котлах, трубопроводах и т.д.

Кроме того, экспанзоматы (герметичные расширительные баки) в соответствии с СП 41-101-95 «Проектирование тепловых пунктов» комплектуются предохранительными клапанами (клапанами безопасности), которые позволяют ограничить максимальное давление в системе на допустимом по условиям эксплуатации уровне.

Читайте также:

Заполнение системы отопления водой — закачка своими руками

За счет этого, расширительный бак выполняет функции устройства защиты для элементов отопительной системы.

Монтаж

Процесс установки расширительного бака в системе отопления находится в непосредственной зависимости от того, открытый или закрытый тип отопительной системы.

Открытая система

По большому счету открытое отопление — это один большой сосуд, в котором осуществляются конвекционные потоки.

Монтаж расширительного бака должен выполнять следующие функции:

он должен быстро направлять нагретый теплоноситель вверх;
должен обеспечивать свободную циркуляцию воздуха.

Исходя из вышеизложенных требований к расширительному баку, его размещение должно быть выполнено вверху конструкции. Обычно в частных домах, в качестве места расположения для подобных емкостей выбирают чердак либо разгонный коллектор (в однотрубной системе).

Стоит отметить и основные особенности самого бака, применяемого в системе отопления открытого типа:

не предполагает наличие запорной арматуры;
нет необходимости в наличии резиновой мембраны и крышки.

В качестве расширительного бака используется обычная емкость, в которую в случае необходимости можно долить воду (например, когда она испарилась).

Закрытая система

В случае, если в вашем доме система отопления закрытая, то установка расширительного бака характеризуется рядом особенностей:

Наиболее подходящим местом для подключения устройства считается тот участок, где нет завихрений, течение теплоносителя ближе всего к ламинарному. Поэтому лучше всего монтировать бак перед циркуляционным насосом.
Особое внимание стоит уделить размещению бачка в пространстве. Наиболее оптимальный вариант — когда жидкость попадает в емкость сверху. Это позволит полностью освободить от воздуха отсек с жидкостью.
Объем бака должен быть равен 1/10 части и более от объема всей жидкости в системе.

Обратите внимание! Часто в комплект отопительного котла входит расширительный бак и циркуляционный насос. Поэтому прежде чем приобретать эти устройства, убедитесь в том, что они вам необходимы. Иначе вы попросту потратите деньги впустую.

На примере рассмотрим, как осуществляется установка мембранной емкости.

Читайте также:

Как правильно установить воздухоотводчик в системе отопления

Если вы подключаете расширительную емкость к функционирующей в данный момент системе отопления, то прежде всего нужно отключить оборудование и слить воду с батарей. Для того, чтобы вода стекала быстрее, рекомендуется открыть краны Маевского.
Подробнее о кране Маевского можно прочитать в этой статье
В случае использования пластиковых батарей, то монтаж должен производиться через разъемный элемент, именуемый «американкой». Первая часть этой детали прикручивается непосредственно к бачку, а другую нужно припаять к трубе. После чего обе части надо соединить между собой.
На следующем этапе разрезается труба отопления и монтируется тройник. Именно к нему подсоединяется труба от бака.
Далее осуществляется промывка и демонтаж фильтра грубой очистки.
После того как все необходимые элементы установлены, надо открыть краны и заполнить батареи водой. Уровень давления должен подняться до 1,2-1,3 кПа.
На заключительном этапе стравливается воздух и закрываются краны Маевского.

Перед расширительным баком установите кран. Благодаря этой детали вы сможете ремонтировать устройство, при этом не нужно будет спускать воду с радиаторов.

Отличия от гидроаккумулятора

Конструкция герметичных расширительных баков схожа с конструкцией гидроаккумуляторов, однако, предназначение у этих приборов разное. Расширительный бак компенсирует расширение воды, происходящее из-за нагревания в системе отопления. Гидроаккумулятор аккумулирует объём воды под давлением в системе водоснабжения, имеющей напорный насос, чтобы уменьшить частоту включения данного насоса и сгладить гидроудары. Кроме того, чаще внутри гидроаккумулятора находится груша, сделанная из пищевой резины. Именно она накачивается водой, в результате вода не контактирует с корпусом бака. Расширительный бак для систем отопления изготовлен с мембраной, выполненной из технической резины. Она делит корпус на два отсека, а теплоноситель имеет контакт с корпусом.

Разновидности гидроаккумуляторов

Для систем отопления производители выпускают баки, отличающиеся исполнением мембраны.

Мембраны для расширительных баков разделяются на:

баллонные;
диафрагменные.

Диафрагменная мембрана представляет собой несъемную перегородку, выполненную, чаще всего, из тонкого металла или эластичного полимера.

Основное отличие такого варианта – малая собственная емкость и способность компенсировать незначительные перепады давления в системе.

При нарушении работоспособности такого бака требуется его полная замена.

К достоинствам таких устройств относятся простота конструкции, надежность при эксплуатации и низкая цена.

Мембрана баллонного типа представляет собой установленную внутри бака емкость из высококачественной резины, стойкой к значительным перепадам температур.

Читайте также:

Рабочее давление в трубах центральной системы отопления многоквартирного дома — нормы, ГОСТ, причины перепадов, способы регулировки, образцы жалоб

Используется фланцевое крепление мембраны, что позволяет произвести ее простую и быструю замену (как сделать монтаж запорной арматуры трубопроводов своими руками, написано здесь).

К преимуществам баллонных мембран относятся:

широкий диапазон рабочих давлений, при которых допускается применение герметичного расширительного бака;
возможность замены мембраны, благодаря которой, ремонт устройства (про ручной труборез для пластиковых труб написано здесь) становится быстрее и обходится дешевле;
простота задания минимального (настроечного) давления для любой системы.

Выпускаемые производителями модельные ряды баков со сменными мембранами охватывают широкий диапазон не только давлений, но и объемов.

При этом, доступны устройства различного исполнения, для горизонтальной и вертикальной установки, с креплением на строительные конструкции или установки на ножках, что существенно увеличивает гибкость проектирования систем отопления.

Конструктивные особенности

В жилых и производственных помещениях сети отопления монтируются согласно открытым и закрытым схемам. Первый вариант больше подходит для централизованных систем, что позволяет осуществлять забор жидкости для горячей подачи напрямую. В таком случае бачок устанавливают в верхней зоне контура. Емкость дает возможность контролировать процесс скачков давления, выводя воздушные пробки из труб.

Второй тип монтажа подразумевает применение резервуаров с мембраной. Они отличаются сравнительной простотой конструкции. Состоят из бака-расширителя и мембраны-пластины, которая, в свою очередь, может быть:

Баллонной. Значит, носитель тепла размещается внутри баллона из резины, а с наружной стороны находится азот или воздух. Этот элемент при поломке несложно заменить, покупать новый прибор целиком не придется.
Диафрагменной. Выполненной в виде несъемной перегородки из металлического или полимерного материала. Такая деталь отличается компактной емкостью и может нейтрализовать лишь малые скачки давления в сети. При выходе из строя осуществить замену невозможно, вследствие чего предстоит приобретать другой бачок. Разумеется, стоимость данной мембраны несколько ниже вышеприведенного варианта.

Нюансы устройства

Функции, которые выполняет мембрана для расширительного бака, определяют особенности его конструкции. Он представляет собой металлический корпус в виде баллона, внутреннее пространство которого разделено на две части. В одной из них находится газ или воздух. Они сжаты до определённого уровня, величина которого указывается в техническом паспорте. Другая полость, которую образует сменная мембрана расширительного бака, наполняется водой. Благодаря этому давление газа будет совпадать с аналогичным параметром в трубах.

Сырьём для изготовления корпуса бака служит сталь, на которую наносят защитное лакокрасочное покрытие красного цвета. Такая отделка предохраняет от возникновения ржавчины и помогает визуально отделить от гидроаккумуляторов, покрашенных эпоксидным составом в синий цвет. Резиновая мембрана бака изготавливается из каучука синтетического происхождения методом литья, который позволяет выпускать изделия шарообразной или грушевидной конфигурации. Основой для получения эластомера служат этилен и пропилен, подвергаемые полимеризации. Для готового материала характерно следующее:

устойчивость к высоким температурам;
способность деформироваться под воздействием нагрузки и восстанавливать первоначальную форму при её отсутствии;
инертность к химическим веществам;
хорошая эластичность.

Обычно мембрана расширительного бака отопления подходит для установки в изделиях разных изготовителей (у всех производителей они одинаковы по размеру и взаимозаменяемы).

Исключение составляет марка Wester (их мембраны подходят только к одноименным бакам, и не могут быть заменены никакими другими).

Давление воздуха в бачке

Вода или теплоноситель в системе отопления всегда находится под давлением. В частных домах оно составляет 1.6-2 атм., в многоэтажных – в разы больше. Чтобы теплоноситель в нормальном режиме работы не терял давление, верхняя часть расширительного мембранного бачка должна быть заполнена воздухом.

Давление воздуха в верхней камере должно быть на 0,2 атм. ниже, чем давление теплоносителя в системе. Для закачки воздуха подойдет обычный велосипедный или автомобильный насос. Единственное что может понадобиться – переходник.

В верхней части расширительного бака находится ниппель с золотником. По принципу работы они такие же, как в автомобильных или велосипедных колесах. Чтобы спустить воздух достаточно нажать на небольшой язычок внутри него.

Некоторые производители заполняют бачок не воздухом, а азотом. На самом деле от этого эффективность его работы нисколько не изменится. Это рекламный ход – так вас пытаются принудить покупать более дорогое оборудование.

Применение в качестве гидроаккумулятора

Таким образом, расширитель применяют в системах водоснабжения. Благодаря агрегату удается накапливать определенное количество жидкости, а затем использовать ее по назначению. Примечательно, что для организации подачи задействуется накопленная жидкостная среда под давлением без учета работы насосной станции. Насос не приходится включать слишком часто, что позволяет ощутимо продлить срок его эксплуатации.

Кроме того, бачок с мембраной восполняет расширение H2O горячего водоснабжения.

Расчет расширительного бака по формуле

Если вы не хотите вдаваться в тонкости, можно установить бачок емкостью 10% от всего объема теплоносителя. Но иногда лучше рассчитать все точно. При оборудовании большой системы отопления можно будет существенно сэкономить.

Чтобы рассчитать необходимый объем расширительного бака, нужно знать следующее:

Минимальную температуру теплоносителя;
Максимальную температуру теплоносителя;
Объем системы отопления;
Процент этиленгликоля или пропиленгликоля в теплоносителе.

Важно!Если вы собираетесь отапливать дом или дачу, в которых живете не постоянно, будьте внимательны с подбором типа теплоносителя. У них разная температура замерзания и коэффициент расширения.

Для расчета объема расширительного бака вам нужно воспользоваться формулой:

V = V1 x (Q – Q1)

В этой формуле:

Q1 – коэффициент расширения при минимальной температуре (см. таблицы ниже);
Q – коэффициент расширения при минимальной температуре (см. таблицы ниже);
V1 – объем теплоносителя в системе отопления в литрах;
V – объем расширительного бака в литрах.

Если в источнике тепла уже установлен расширительный бачок, то его нужно учесть. Для этого отнимите от полученного значения «V» емкость встроенного. Полученное число и есть необходимый объем вашего расширительного бака.

Важно!Если у вас система отопления с принудительной циркуляцией, минимальная общая емкость расширительного бака – 15 литров.

Коэффициент теплового расширения раствора этиленгликоля

t, °С	10%	20%	30%	40%	50%	60%	70%	80%	90%	100%
0.00013	0.0032	0.0064	0.0096	0.0128	0.016	0.0192	0.0224	0.0256	0.0288
10	0.00027	0.0034	0.0066	0.0098	0.013	0.0162	0.0194	0.0226	0.0258	0.029
20	0.00177	0.0048	0.008	0.0112	0.0144	0.0176	0.0208	0.024	0.0272	0.0304
30	0.00435	0.0074	0.0106	0.0138	0.017	0.0202	0.0234	0.0266	0.0298	0.033
40	0.0078	0.0109	0.0141	0.0173	0.0205	0.0237	0.0269	0.0301	0.0333	0.0365
50	0.0121	0.0151	0.0183	0.0215	0.0247	0.0279	0.0311	0.0343	0.0375	0.0407
60	0.0171	0.0201	0.0232	0.0263	0.0294	0.0325	0.0356	0.0387	0.0418	0.0449
70	0.0227	0.0258	0.0288	0.0318	0.0348	0.0378	0.0408	0.0438	0.0468	0.0498
80	0.029	0.032	0.0349	0.0378	0.0407	0.0436	0.0465	0.0494	0.0533	0.0552
90	0.0359	0.0389	0.0417	0.0445	0.0473	0.0501	0.053	0.0557	0.0584	0.0613
100	0.0434	0.0465	0.0491	0.0517	0.0543	0.0569	0.0595	0.0621	0.0647	0.0673

Ограничения

На использование мембранных расширительных баков производители накладывают определённые ограничения, которые зависят от конструкции и материалов, применяемых при изготовлении устройства. Производителями предъявляются чёткие требования к свойствам и составу жидкости в отопительной системе. Содержание, к примеру, этиленгликоля в растворе антифриза ограничивают. Использование мембранного расширительного бака при превышающих допустимые нормы давлениях запрещено. Обязательна установка группы безопасности, контролирующей и ограничивающей давление в баке. В отопительных системах квартир автономного отопления и частных домов используется оборудование, рабочее давление которого составляет не менее 3 бар.

Как работает открытый расширительный бак

Открытый расширительный бак — это просто емкость, частично заполненная теплоносителем. Иногда в нем даже нет клапана для выхода воздуха, а просто отверстие.

У открытых расширительных баков есть два больших минуса. Первый – они подвержены коррозии, так как контактируют с открытым воздухом. Второй – их можно устанавливать только в системах с естественной циркуляцией.

Если у вас установлен циркуляционный насос, прогоняющий теплоноситель по системе, то дальше открытого расширительного бака он не пойдет. Теплоноситель просто заполнит бак и перельется.

Как установить?

При установке расширительно бака для водоснабжения важно знать:

бак монтируют так, чтобы просто его обслуживать, легко менять трубы;
диаметр труб, подсоединяемых к баку, подбирается не меньше диаметра патрубков бачка;
оборудование нужно заземлить;
между насосом и точкой подключения нельзя допускать препятствий или элементов, нарушающих нормативное давление.

Жидкость к бойлеру идет через клапан, что не допускает выброса горячей воды в систему холодного водоснабжения. Бачок устанавливают между бойлером и клапаном. Так из-под крана будет поступать сразу горячая вода. Иногда бак монтируется после бойлера, но в ГВС тогда поначалу пойдет холодная жидкость из бака.

Принцип работы закрытого (мембранного) расширительного бака

Конструкция закрытого расширительного бака отличается от закрытого наличием мембраны. Она непроницаема для воздуха и теплоносителя и делит емкость на две части.

Принцип работы мембранного расширительного бака прост. Когда теплоноситель нагревается, он увеличивается в объеме. Под давлением мембрана поднимается. Тем самым увеличивается общий объем системы отопления и на нее не оказывается дополнительного давления.

При охлаждении ниже заданной температуры теплоноситель сжимается. Мембрана опускается и объем системы отопления уменьшается. Так компенсируется вакуум, создаваемый сжатием теплоносителя.

Требования и рекомендации по установке мембранного бака

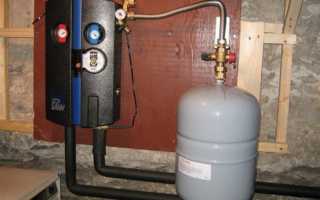

Баки маленького объема монтируются на стену

Монтаж оборудования можно выполнить самостоятельно, следуя инструкции. При работе придерживаются требований по установке:

Первый этап – выбор места. Необходимо обеспечить свободный доступ к резервуару для обслуживания. Удачным местом считается участок обратной магистрали между насосом и котлом.
Для безопасности закрытого контура потребуется установка предохранительного клапана, воздухоотводчика, манометра и термометра.
Перед входным патрубком устанавливают дренажный кран для спуска воды из емкости.
На участке, соединяющем бачок и систему отопления, нельзя устанавливать фильтры.
Перед подключением оборудования проверяют давление газового пространства. При необходимости подкачивают воздух.
Бак не должен располагаться в помещении с минусовой температурой.

Резервуар надежно закрепляется на стене, при этом на него не должна оказываться дополнительная нагрузка. Модели большого объема монтируются на пол. Рекомендуется схема подключения с расположением входного патрубка снизу. Специалисты советуют выполнить разъемное соединение патрубка и сливного крана перед ним. В случае необходимости расширительный бак легко демонтируется.

Производитель указывает требования по количеству антифриза в составе теплоносителя. Нельзя превышать заявленные пропорции.

Инструкция по установке

Планируя установить прибор самостоятельно, нельзя забывать про необходимость предварительного детального изучения руководства по монтажу. При отсутствии нужной документации следует обязательно обратиться в торговую точку, где производилась покупка изделия. В противном случае разобраться с нюансами оборудования будет гораздо труднее. А каждая ошибка впоследствии только выльется в дополнительные затраты.

Согласно рекомендательному документу, прилагающемуся к устройству, изменение конструкции недопустимо. Ремонтные или монтажные работы дозволено осуществлять только лицам, имеющим доступ к выполнению конкретной деятельности.

Меняя вышедшую из строя деталь бачка, следует ставить на ее место только оригинал. Ведь согласно инструкции, применять элементы ненадлежащего качества запрещается. Также руководство по установке содержит подробное описание техники безопасности, которой необходимо строго придерживаться во время монтажа агрегата.

Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)

Диспенсер магистральный настольный AquaPro 929CH/RO (охлаждение/нагрев)

Диспенсер напольный AquaPro 311 (пустой, без охлаждения)

Как правильно выбрать мембранный расширительный бак?

Чтобы отопительная система работала стабильно, бак для нее нужно выбрать на основании расчетов. Правильное давление не сможет образоваться, если резервуар окажется больше, чем нужно; а если он будет меньше, то не вместит в себя излишки жидкости, что чревато аварией.

Для полноценной работы изделия нужно не только грамотно подобрать его объем, но учесть и другие характеристики. Особое внимание следует обратить на такие факторы:

мембрана должна быть устойчивой к предельным показателям температуры и давления или их перепадам;
модель должна соответствовать санитарным и гигиеническим нормам;
способ монтажа бака.

Российский рынок предлагает большое количество расширительных баков российского и зарубежного производства, которые различаются по стоимости. Не следует приобретать самые дешевые модели – такая цена может быть обусловлена использованием при производстве низкокачественных материалов. Отечественные баки стоят дешевле иностранных аналогов, однако не уступают им по эксплуатационным характеристикам.

Основной характеристикой, на которую следует ориентироваться при покупке бака-расширителя, является его объем. Стандартной рекомендацией является следующая: выбирать изделие, размер которого составляет 10% от общего объема теплоносителя в отопительной системе. Поскольку коэффициент теплового расширения теплоносителя даже при высоком нагреве не может быть выше 0,08, такого объема гидроаккумулятора будет вполне достаточно. В расчеты перед приобретением изделия должны входить следующие показатели:

объем теплоносителя;
коэффициент теплового расширения;
максимально допустимое давление отопительной системы;
изначальное давление в баке.

При вычислении общего объема теплоносителя необходимо учесть все узлы отопительной системы. Эту информацию получают из проектной документации здания. В случае отсутствия таких документов можно выполнить примерный расчет, приняв в качестве ориентира, что для нагрева 15 л воды потребуется 1 кВт.

Коэффициент теплового расширения теплоносителя вычисляется по его температуре или определяется по составу жидкости – в многоквартирных домах она часто содержит гликоли, которые улучшают ее характеристики.

Предельное давление отопительной системы выясняют с помощью минимальной величины давления, допускаемой для ее узлов. На этот показатель настраивается переходной клапан.

Изначальное давление в отопительной системе при охлажденном теплоносителе соответствует минимальному давлению. Чтобы контролировать изначальное давление в баке, гидроаккумулятор оснащают манометром. Также на бак-расширитель обязательно должна быть установлена группа безопасности, которая ограничивает и контролирует давление.

Применение мембранного бака для отопления имеет ряд ограничений в зависимости от конструкции и материала, из которого он изготовлен. В некоторых моделях предъявляются строгие требования к составу теплоносителя, в частности, ограничивают количество антифриза и этиленгликоля в его составе.

Обратите внимание: расширительные баки нельзя применять, если предельные показатели давления превышены.

Правила выбора изделия

Определяясь с моделью, обращать внимание следует не только на объемные характеристики. Не менее важно, чтобы прибор соответствовал и ряду других требований:

мембрана-пластина обязана выдерживать высокие температуры и скачки показателей атмосфер;
агрегат не должен отклоняться от установленных санитарно-гигиенических норм;
особенности монтажа также нужно учитывать при покупке.

Выбирая устройство (расширительный бак мембранного типа), несложно заметить, что сегодня на рынке представлено множество разновидностей бачков, изготавливаемых как в России, так и за рубежом. Основные различия заключаются в ценовом диапазоне товаров.

Останавливаться на самой дешевой модели определенно не лучшее решение. Ведь минимум затрат при приобретении может обернуться впоследствии множеством проблем из-за низких качественных характеристик материалов, используемых в производстве. В этом отношении стоит отдать предпочтение отечественным компаниям-изготовителям. Выпускаемая ими продукция ничуть не уступает в качестве импортным дорогостоящим изделиям, а по карману бьет значительно меньше. Не забывайте, что именитая марка еще не гарантирует надежности и продолжительного срока службы прибора.

Ведущим параметром, на который следует опираться при выборе бачка, выступает его объем. Многие эксперты советуют покупать расширитель вместимостью 10% от общего количества носителя тепла в отопительной сети. Коэффициент расширения при максимальном температурном режиме обязан оставаться в пределах 0,8. Поэтому все требуемые расчеты предстоит проводить с предельной точностью. И учитывать при этом необходимо:

предел давления в системе;
объемные характеристики носителя тепла;
изначальное число атмосфер в резервуаре;
соответствующий тепловой коэффициент.

Определяясь с габаритами устройства, обязательно изучите наличие всех узлов. Для этого достаточно внимательно рассмотреть проектные документы. При отсутствии (утере) нужной документации, следует рассчитать требуемые параметры приблизительно. Просто знайте, что на 1 кВт предусмотрено 15 литров жидкости. В многоэтажках коэффициент обычно вычисляется посредством учета состава жидкостной среды, которая нередко включает в себя гликоли, благоприятно влияющие на ее качество.

Кроме того, определить данное значение вполне реально по температуре носителя тепла. Максимальное давление сети выявляют с помощью предела, установленного для узлов. Делается это посредством настройки специальных запорных элементов. Начальное число атмосфер должно быть минимальным. На ряде моделей его регулируют, нагнетая или спуская воздух. Непосредственно в резервуаре контроль осуществляется с помощью манометра.

Использование бака-расширителя с мембраной имеет собственные ограничения. На возможность его применения в той или иной ситуации в основном влияют методы производства, задействованные заводом-изготовителем, а также материалы. В некоторых ситуациях к составу носителя тепла предъявляются особые требования. Так, может быть указано обязательное снижение количества этиленгликоля или антифриза.

Выбирая подходящее изделие, обратите внимание на российскую компанию-. Выпускаемая организацией продукция соответствует наивысшим качественным характеристикам и способна прослужить владельцам продолжительный срок. Надежность и высокое качество товаров подтверждают многолетний опыт работы предприятия и множество положительных отзывов от благодарных покупателей.

Возможные поломки

При длительном использовании мембрана может лопнуть

Во время эксплуатации оборудования владельцам рекомендуется каждые полгода осматривать корпус на протечки и повреждения. Также необходимо измерять давление в газовой камере. Проверка состояния мембраны осуществляется 1 раз в 2 года. При длительном отсутствии эксплуатации из бачка сливают воду.

Распространенные неисправности:

Падение давления в газовом отсеке – необходимо подкачать через ниппель воздух с помощью насоса.
Повреждение корпуса – механическое воздействие или коррозия могут вызвать появление трещины. Восстановить герметичность емкости можно в сервисном центре.
Течь из воздушного клапана – из-за высоких нагрузок и горячей воды резина может потрескаться. Лучше вовремя выполнить замену испорченной детали.

Выполнить ремонт оборудования можно своими силами. Для замены мембраны потребуется слить воду, демонтировать емкость и сбросить давление. Затем откручивают болты фланца, удерживающие резиновую деталь. Старую мембрану вынимают, заменяют новой. Все процедуры проводят в обратной последовательности.

Порядок и условия монтажа бака

Мембранный гидроаккумулятор можно установить самостоятельно, без привлечения специалиста. Список требований к монтажу прибора выглядит следующим образом:

устройство запрещается ставить в местах с минусовой температурой;
бак-расширитель можно установить в любой точке отопительной системы до ее разветвления;
крепление должно быть максимально надежным, поскольку наполненный резервуар становится очень тяжелым;
соединения должны быть герметичными, при этом герметики использовать нельзя, поскольку из-за них между корпусом бака и мембраной ухудшится трение;
не следует устанавливать резервуар на выходной трубе в непосредственной близости от отопительного котла.

Если емкость гидроаккумулятора имеет объем от 30 л и выше, ее запрещено прикреплять к несущим конструкциям. Чаще всего такие баки оборудованы специальными ножками, которые предусматривают их установку непосредственно на пол. При монтаже следует соблюдать следующие условия:

патрубок должен иметь окружность в три четверти (дюйма); соответственно, в обратном трубопроводе должен присутствовать аналогичный резьбовой канал;
любая внешняя нагрузка на бак должна быть исключена;
следует использовать паронитовые прокладки, которые устойчивы к высоким температурам или давлению;
чтобы регулировать или поддерживать нужное давление в газовом отсеке, бак-расширитель должен быть оснащен воздушным клапаном.

При установке гидроаккумулятора нельзя допускать грубых ошибок, иначе оборудование не будет нормально функционировать. Наиболее распространенной ошибкой является неправильно высчитанное предельное давление (которое составляет около 90% от критического) в газовом отсеке. Подобный просчет приводит к тому, что мембрана не расширяется и не пропускает излишки теплоносителя в резервуар. Итогом станет прорыв трубы и отказ системы отопления. От подобного развития событий страхует установленный на гидроаккумулятор качественный манометр. Если после проведения расчетов окажется, что объема имеющегося бака недостаточно, потребуется приобрести дополнительную небольшую емкость.

Расширительный бак в системе отопления очень важен, поскольку именно от него зависит, насколько корректно будет работать система. Устанавливать его несложно, но необходимо осуществить весь процесс максимально тщательно, так как даже небольшая оплошность может спровоцировать аварийную ситуацию. В закрытой отопительной системе на мембрану постоянно действует высокое давление, на протяжении всего отопительного сезона это устройство испытывает серьезные нагрузки. Поэтому не реже чем раз в 2 года следует проверять ее состояние и при необходимости производить замену этой детали и/или самого бака-расширителя.

Требования к установке

Монтировать агрегат вполне реально даже собственноручно. Совершенно необязательно вызывать для этого специалиста. Главное — в точности соблюдать правила монтажа и выполнять все согласно конструкции расширительного мембранного бака.

Расширитель объемом 30 литров и более не следует крепить к несущим стенам. Как правило, большие баки устанавливают прямо на полу на специальных подножках. Во время монтажа необходимо следить, чтобы:

окружность переходника равнялась ¾, а обратка имела соответствующую резьбу;
в процессе установки элементы конструкции не препятствовали выполнению работ;
на резервуар не задавалась излишняя нагрузка;
в вашем распоряжении были паронитовые термоустойчивые прокладки;
емкость была оборудована особым запорным механизмом, позволяющим осуществлять регулировку давления газа.
