Как правильно установить воздухоотводчик в системе отопления

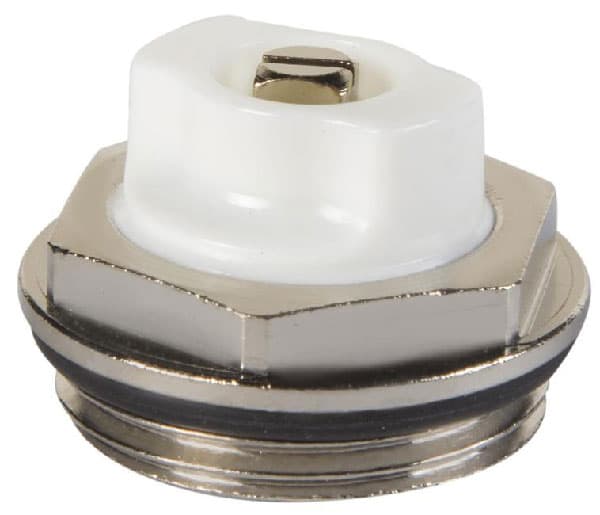

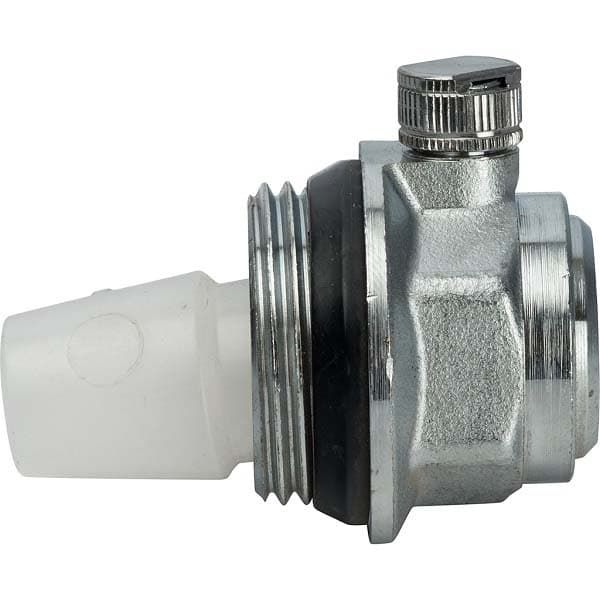

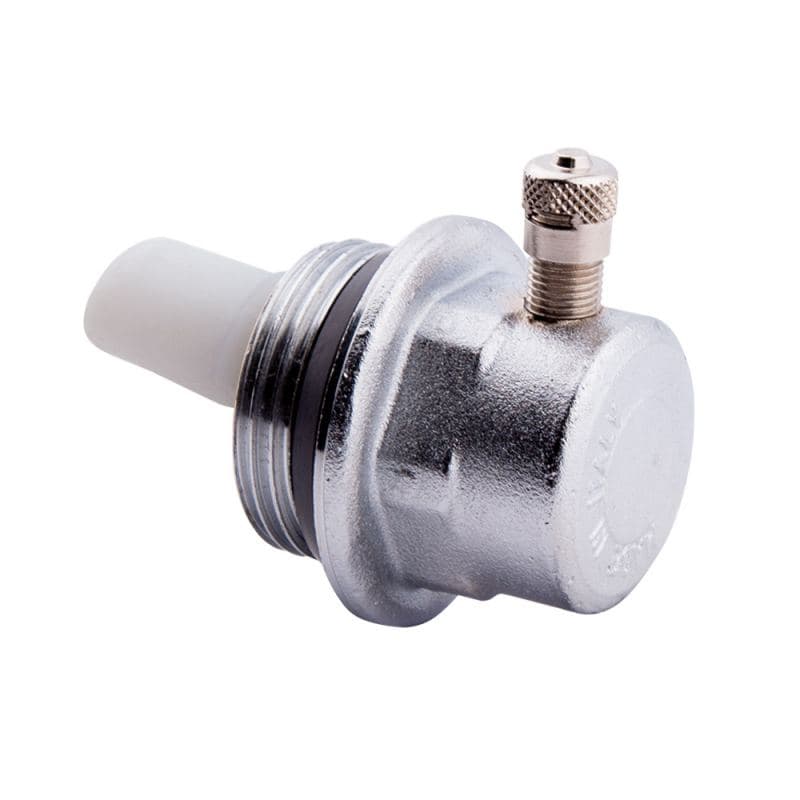

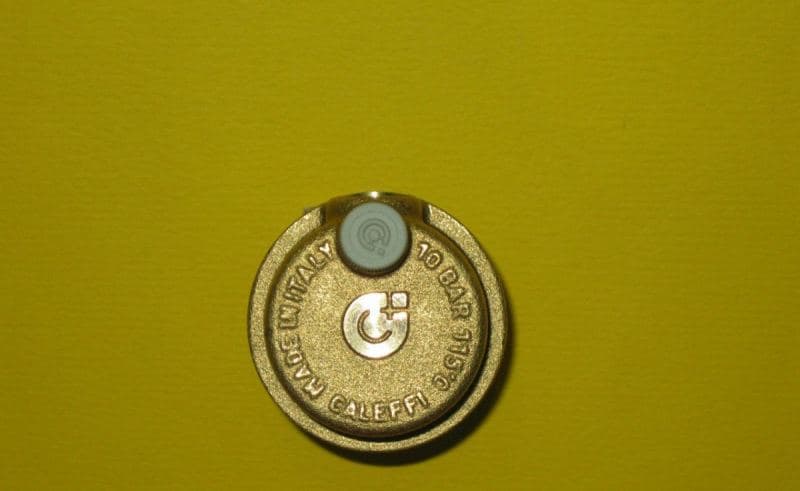

Встраивание мини-клапана в радиаторную заглушку (смотри фото).

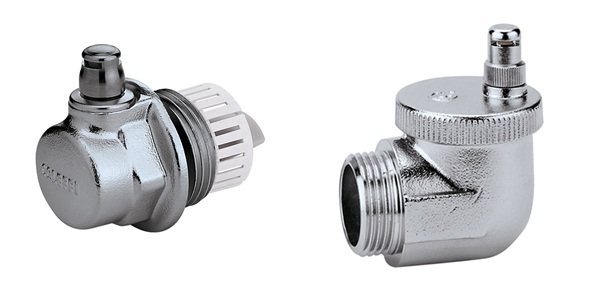

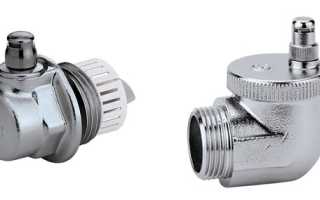

Воздушные клапаны, выполненные в виде радиаторных заглушек

Лирическое отступление. Домовладельцы и некоторые «специалисты» по незнанию обзывают поплавковый воздухоотводчик автоматическим краном Маевского, что в корне неправильно. Изобретатель Маевский в 30-х годах прошлого столетия предложил конструкцию ручного крана, но к «автомату» он отношения не имеет.

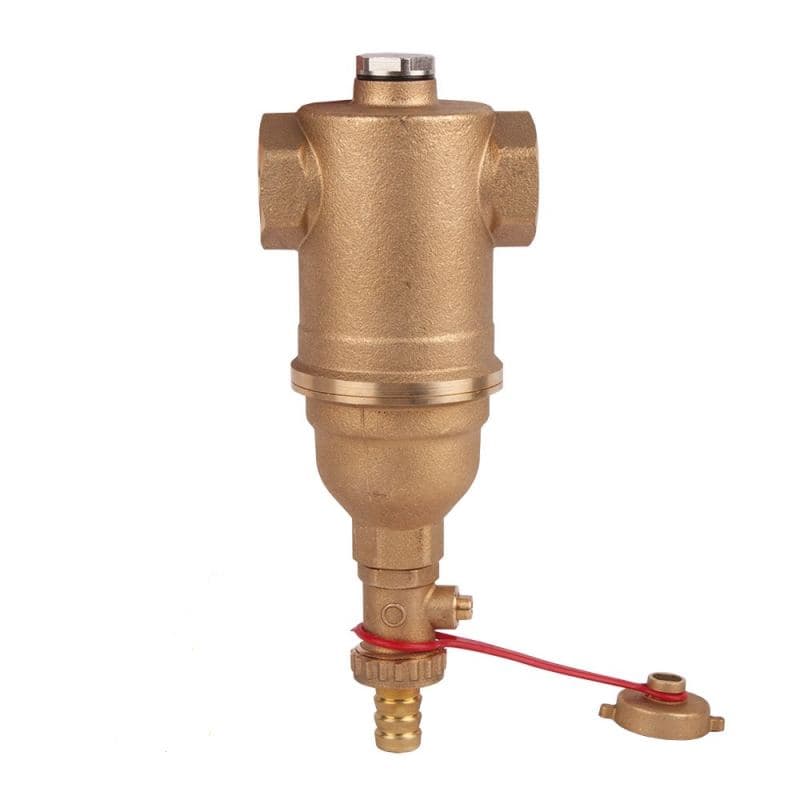

Автоматический воздухоотводчик для отопления – устройство, предназначение, типы

Установка автоматического воздухоотводчика для сброса воздуха

Характерным признаком отопительных систем с использованием жидкого теплоносителя является появление воздушных пробок. С такой проблемой сталкиваются многие люди, применяющие этот тип обогрева. В открытых контурах воздух уходит естественным путём, для закрытых же необходимо использовать специальное устройство, помогающее избавиться от загазованности. Таким прибором является автоматический воздухоотводчик. Воздух оказывает негативное влияние на работу и срок эксплуатации отопительной системы. Постепенно возникает процесс коррозии из-за вступления железа в реакцию с кислородом. Также пробки не дают теплоносителю нормально передвигаться по контуру, что приводит к слабому нагреву отдельных элементов системы. Возникновение пузырей влечёт за собой преждевременные поломки даже самых качественных циркуляционных насосов. Выделяют несколько основных причин, из-за которых появляются воздушные пробки:

1. 1. Для теплоносителя применяется обычная водопроводная вода, которая не проходила этапы обработки, способствующие удалению растворённого кислорода. Во время нагрева он снова приобретает газообразную форму и накапливается в поворотных или верхних точках системы обогрева.
2. 2. Очень быстрое наполнение трубопровода жидкостью.
3. 3. Подача теплоносителя не из нижней точки. Так вода не может вытеснить весь воздух из системы.
4. 4. Негерметичность или повреждения соединительных элементов.
5. 5. Использование труб, которые не предназначены для горячей воды.
6. 6. Ошибки во время проектирования системы.
7. 7. Установка радиатора без соблюдения необходимого угла наклона.
8. 8. Случайное проникновение воздуха во время ремонта.

Если пробки постоянно появляются в одном и том же месте, то рекомендуется установить автоматический спускник воздуха для системы отопления. Это решит проблему со снижением давления.

Пузырьки воздуха, находящиеся в жидкости, обычно накапливаются в каких-либо отдельных местах трубопровода или внутри батарей. Появившаяся пробка постепенно увеличивается, что приводит к частичной или полной блокировке циркуляции горячей воды в конкретном участке. Некоторые секции или целые радиаторы могут совсем перестать греть. Чтобы избавиться от воздуха в отопительной системе, используют два вида воздушных стравливателей:

• механический клапан Маевского;
• автоматический сбросник воздуха из системы отопления.

Во времена Советского Союза воздухоотделители такого рода не применялись. В частных постройках обычно использовали отопление открытого типа. Воздух в таком случае выходил через расширитель. Централизованные сети снабжались воздухоотводными кранами. Зачастую их монтировали в высших точках.

Устройство механического развоздушивателя довольно простое. Зачастую он имеет латунный корпус и резьбовые соединения на ½ или ¾. дюйма Сбоку в устройстве есть небольшое отверстие, которое необходимо для сброса воздуха из системы.

Некоторые модели механизмов снабжают специальной пластиковой вставкой. Внутри неё есть маленький отводной канал. Это позволяет эксплуатировать устройство с большим удобством, так как его положение можно регулировать благодаря пластмассовой шайбе. Механический развоздушник функционирует следующим образом:

1. 1. При эксплуатации отопительных систем винт с этого устройства закручен и полностью закрывает выходное отверстие.
2. 2. Если возникает необходимость спустить образовавшиеся скопления воздуха, тогда винт немного откручивают. Давление теплоносителя выдавливает пробку.
3. 3. Сначала из радиатора выходит чистый воздух, а затем вперемежку с жидкостью. Клапан Маевского перекрывается только после того, как из отверстия начнёт идти вода.

Ручной кран Маевского способен правильно работать на протяжении многих лет. Это безотказное устройство имеет большой срок эксплуатации.

Зачастую прибор монтируют на радиаторе. Краны Маевского имеют разные способы откручивания. Для этой цели можно применять рукоятку из пластика или металла, обычную отвёртку или четырехгранный ключ.

Автоматический воздушник может использоваться как для отопления, так и для систем горячего водоснабжения. Такой прибор функционирует без каких-либо вмешательств человека. Механизм состоит из латунного корпуса и бочонка, расположенного вертикально, и имеет резьбовые соединения. Внутри прибора находится пластмассовый поплавок. К нему подсоединяется клапан, на который воздействует вода. Принцип работы автоматического воздухоотводчика для отопления заключается в следующем:

1. 1. Когда камера находится в рабочем состоянии, корпус заполняется водой, которая оказывает давление на поплавок и прижимает его кверху. Воздушный клапан перекрыт.
2. 2. Во время скопления воздуха в этой камере начинается снижаться уровень жидкости. Поплавок постепенно опускается.
3. 3. При критическом снижении количества воды клапан открывается, что приводит к спуску скопившегося воздуха наружу.
4. 4. После полного вытеснения весь механизм возвращается в прежнее положение. Клапан снова закрывается.

Когда отопительная система наполняется жидкостью, постоянно происходит сброс воздуха до тех пор, пока поплавок не поднимется в верхнюю часть камеры. После наполнения резервуара водой пружина начинает воздействовать на клапан, а тот перекрывает отверстие.

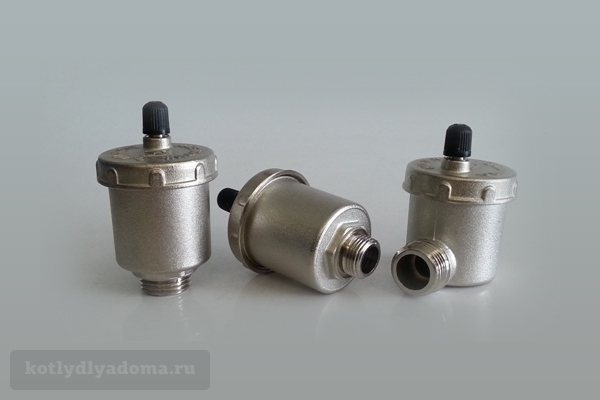

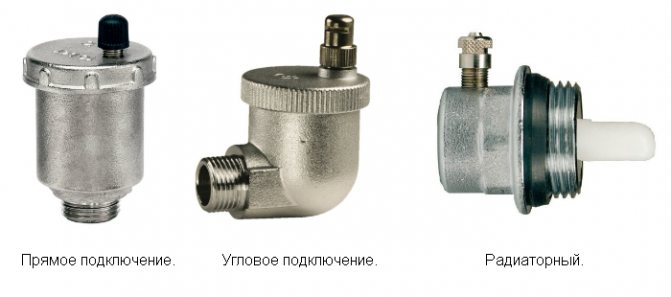

Автоотводчики газов могут быть с угловым или прямым подсоединением. Одни производители выполняют конструкцию так, чтобы сброс происходил вертикально, а другие — в сторону. Для обычного бытового использования такие различия практически не имеют никакого значения.

Фирмы, производящие автоспускники, постоянно совершенствуют свою продукцию. Ведущие компании снабжают изделия некоторыми дополнительными функциями, к которым относятся:

1. 1. Защита устройства от гидроударов. Для этого в конструкцию добавляют отражающую пластину.
2. 2. Дополнительные горизонтальные штуцера. Они служат для более эффективного сбора небольших воздушных пузырьков.
3. 3. Установку мини-клапана можно произвести непосредственно в радиаторную заглушку.

Также некоторые модели позволяют демонтировать клапан без сброса воды из системы. Это возможно благодаря встроенному отсекающему крану. Во время откручивания элемента пружина начинает расправляться и прижимает прокладку к входному отверстию радиатора.

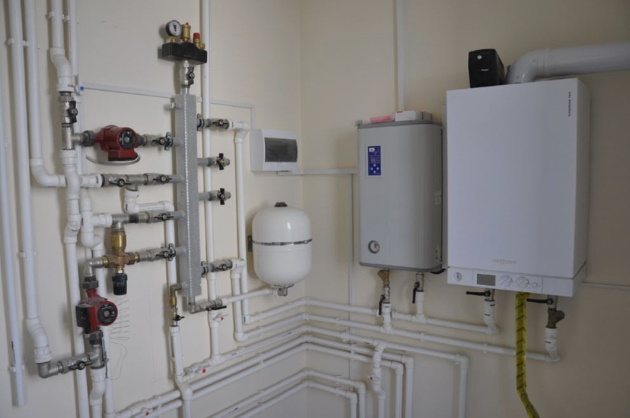

В любой отопительной системе на жидкостном теплоносителя есть определённые участки, где обязательно нужно устанавливать автоотводчик. Механические клапаны Маевского следует монтировать на все радиаторы, чтобы всегда была возможность стравить лишний воздух. Автоматический прибор следует устанавливать только в вертикальном положении на таких участках разводки:

1. 1. В группу безопасности теплогенератора, подключённого к закрытой системе обогрева.

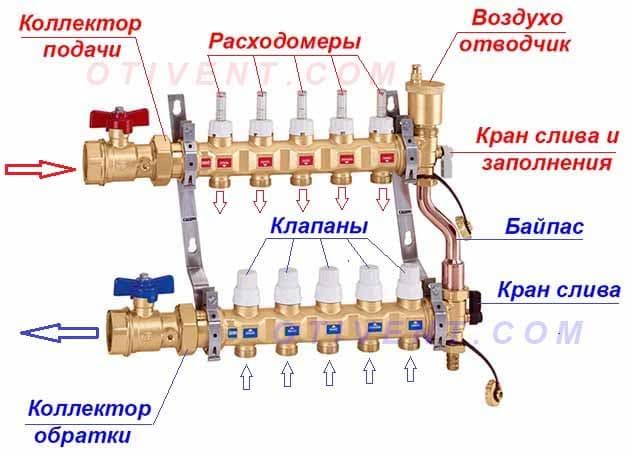

2. 2. На всех коллекторах отопления, сделанного по типу тёплого пола.
3. 3. В самой верхней точке контура.
4. 4. На полотенцесушителе.
5. 5. Во все распределительные гребёнки.
6. 6. Желательно монтировать устройство и в гидрострелку.

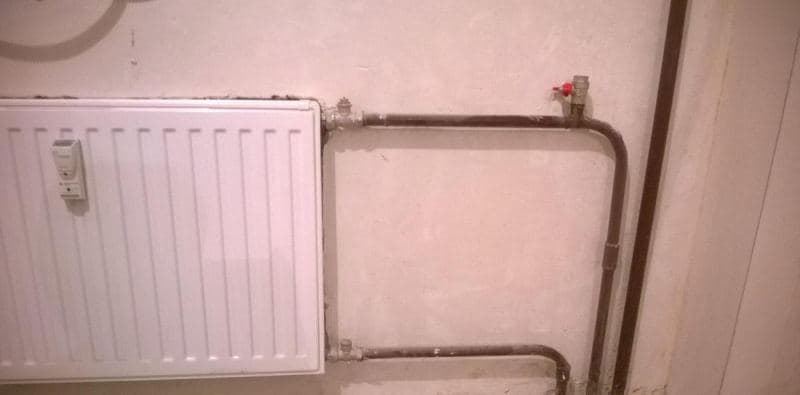

Также эти приборы устанавливаются на всех проблемных точках сети, особенно там, где появляются П-образные петли, которые развёрнуты кверху. В таких местах возникновения воздушных пробок избежать не удастся.

Если говорить о механических клапанах, то их не следует устанавливать напрямую в трубы. Так воздух пройдёт мимо устройства, а вместо пробки будет выходить теплоноситель. В этом случае прибор полностью бесполезен. Автоматические воздухоотводчики оснащены специальной камерой, которая улавливает все пузырьки. Лучшим вариантом будет монтаж углового механизма. Многие отказываются от такого устройства, поскольку колба сильно бросается в глаза. Чтобы резервуар не мешал, можно взять мини-модель сбросника.

Наиболее важной рекомендацией является то, что нельзя покупать клапаны китайского производства. Практически все модели этого происхождения имеют сомнительное качество. Последствия такой экономии могут привести к следующему:

1. 1. Параллельно с воздушными пробками прибор будет пропускать жидкость. Это приводит к падению давления в контуре, а также к появлению подтёков на корпусе, стенах и полу.
2. 2. Воздухоотводчик плохого качества может просто не сработать.
3. 3. Теплоноситель довольно быстро приводит в негодность все конструктивные элементы клапана.

С механическими устройствами такая проблема возникает гораздо реже, так как в их конструкции практически нечему ломаться. Эти изделия не являются каким-то сложным оборудованием, поэтому их стоимость довольно низкая. Даже известные производители (например, Valtec) предоставляют продукцию по средней цене. Также высокими качественными характеристиками славятся автоматы фирмы Spirotech. Основные советы по выбору:

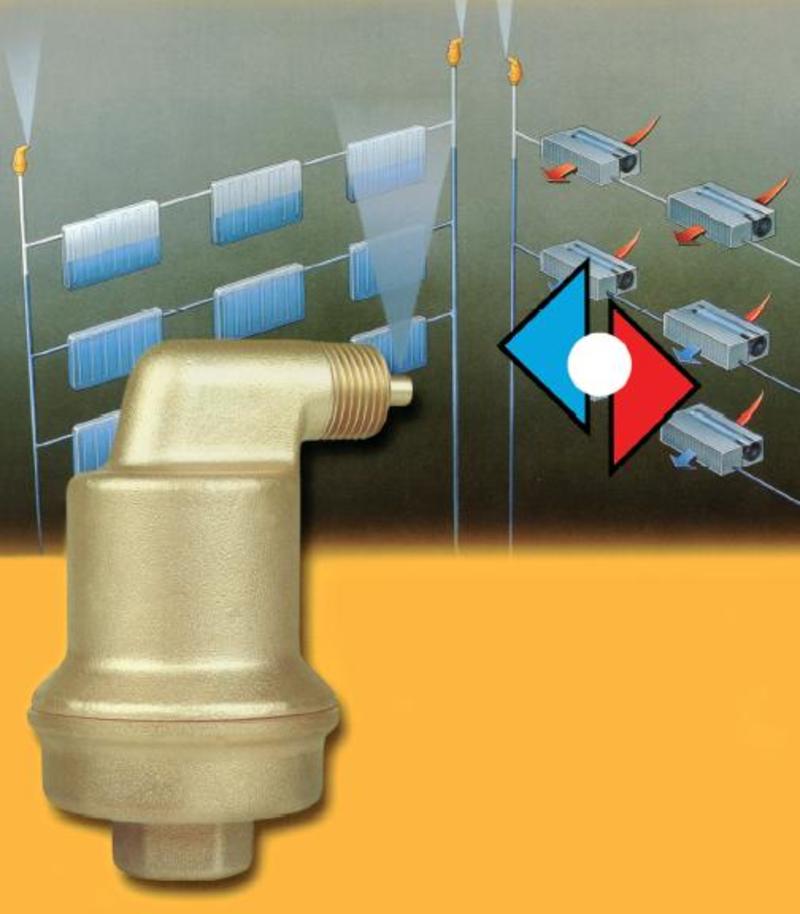

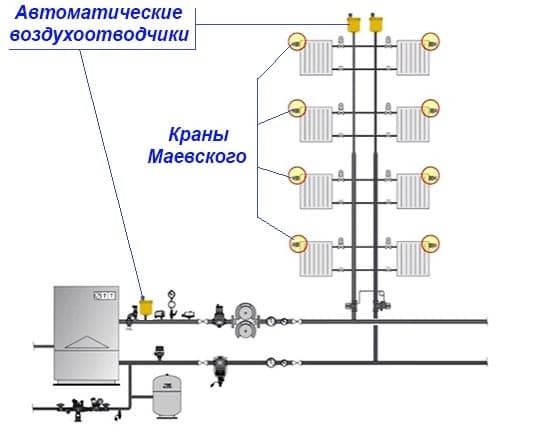

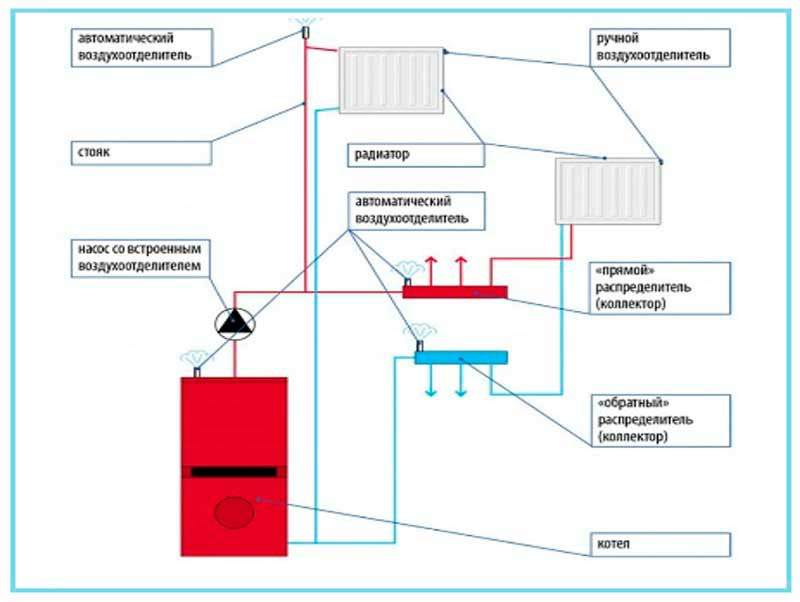

Где в системе отопления нужно устанавливать воздухоотводчики

Принцип работы устройства

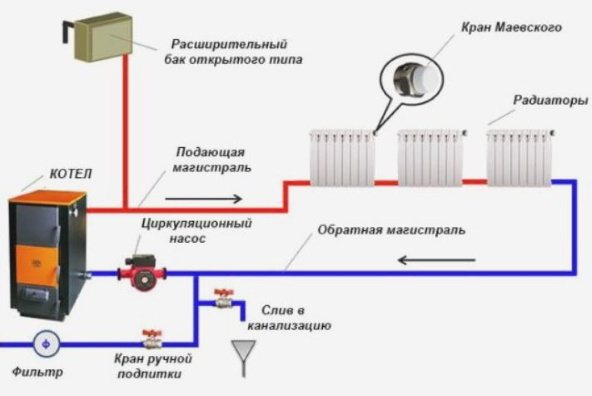

Воздушный клапан (или несколько) устанавливают в системе отопления, в местах наиболее вероятных для скопления пузырьков воздуха. Это предотвращает образование большой пробки, отопление работает бесперебойно.

Рекомендуем ознакомиться: Как правильно паять полипропиленовые трубы для создания прочных соединений

Кран Маевского

Такие устройства получили название по фамилии своего разработчика. Кран Маевского имеет резьбу и размеры под трубу диаметра 15 мм или 20 мм. Устроен он просто:

• В теле корпуса клапана проделано 2 сквозных отверстия, которые в открытом положении крана Маевского сообщается с системой отопления.
• Закрывает эти отверстия винт на резьбе с конусным наконечником.
• Через небольшое (2 мм) отверстие, направленное вверх, происходит выброс воздуха.

Для того чтобы спустить воздух из системы следует открутить винт на 1,5-2 оборота. Воздух вырывается со свистом, поскольку коммуникации находятся под давлением. Окончание выхода воздушной пробки характеризуется падением напора и появлением воды.

Обратите внимание! Кран Маевского является простым и надёжным устройством для стравливания воздушных накоплений. Он не засоряется, не ломается, поскольку не имеет движущихся деталей. Его конструкция проста и надёжна.

На рынке можно найти несколько разновидностей крана Маевского, которые одинаковы по устройству, но отличаются способом регулирования запорного винта. Бывают:

• с удобной рукояткой для откручивания руками;
• с обычной головкой под плоскую отвёртку;
• с четырехгранной головкой под специальный ключ.

Для взрослого человека принцип откручивания запорного винта значения не имеет. Однако в доме, где есть дети, безопаснее использовать устройства, которые следует откручивать специальным приспособлением. Открутив обычный кран с удобной рукояткой, ребёнок может ошпариться кипятком.

Автоматический кран

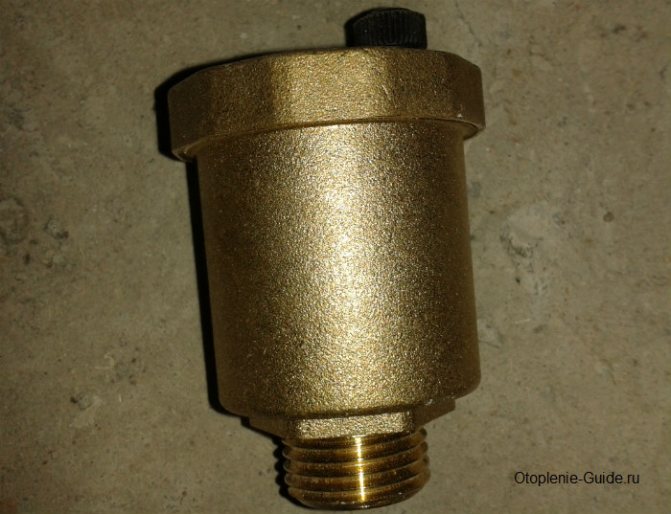

Автоматический клапан для сброса воздуха устроен по принципу поплавковой камеры, конструкция включает:

• вертикальный корпус диаметром 15 мм;
• поплавок внутри корпуса;
• пружинный клапан с крышкой, который соединён и регулируется поплавком.

Работает автоматический воздушный клапан для отопительной системы без участия человека. В нормальном состоянии, когда воздух в системе отсутствует, поплавок прижат давлением жидкого наполнителя к крышке клапана. Крышка при этом плотно закрыта.

Рекомендуем ознакомиться: Виды муфт ПНД и особенности их установки

По мере накопления воздуха в теле клапана, поплавок опускается вниз. Как только он опустится до критической отметки, открывается пружинный клапан и стравливает наружу воздух. Под давлением носителя в системе пространство вновь заполняется жидкостью. Поплавок поднимается, закрывая крышку пружинного клапана.

Когда в коммуникациях отсутствует теплоноситель, поплавок лежит на дне клапана. По мере наполнения системы воздух выходит из крана непрерывным потоком, пока теплоноситель не достигнет поплавка.

Обратите внимание! Небольшое количество воздуха присутствует под крышкой автоматического крана постоянно. Это является нормой и никак не отражается на работе.

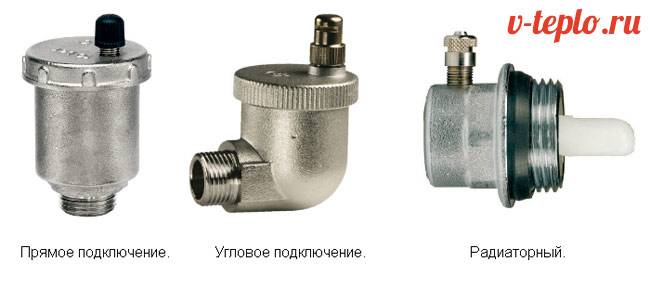

Различают следующие конфигурации автоматических воздушных клапанов для отопления:

• с вертикальным воздушным выбросом;

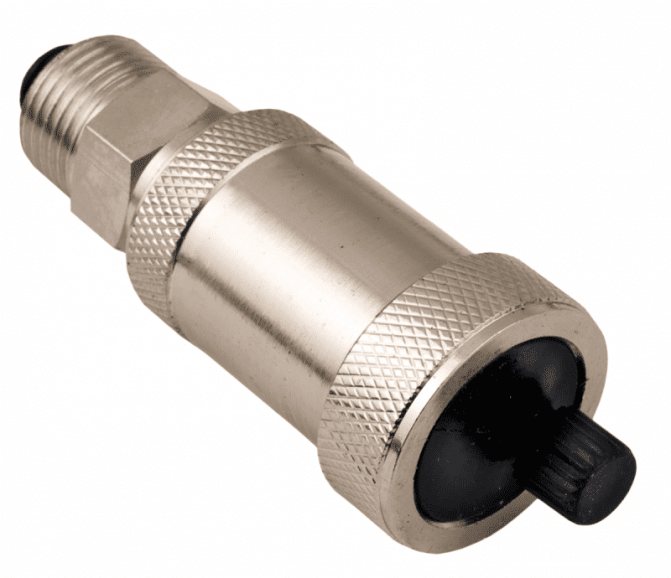

• с боковым выбросом воздуха (через специальный жиклёр);
• с нижним подключением;
• с угловым подключением.

Как работает автоматический воздухоотводчик Ду15 (1/2) в системе отопления

Присутствие воздуха в системе отопления крайне нежелательно. Однако, он так или иначе туда попадает. Это очень пагубно сказывается на качестве работы отопительной системы в целом и снижает срок службы отдельных ее узлов. Для того, чтобы извлечь скопившийся воздух и нужен автоматический воздухоотводчик.

В этой статье мы подробно расскажем об этом устройстве, принципе его работы, особенностях маркировки и популярных моделях, а также о том как его правильно установить в системе отопления.

Что это такое

Устройство, контролирующее удаление воздуха из отопительного контура, представляет собой металлическую герметичную пробку. В нижней части конструкции расположен патрубок с резьбой, с помощью которой «умное» устройство для радиатора присоединяют к определенному узлу системы отопления.

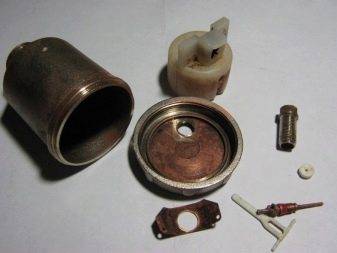

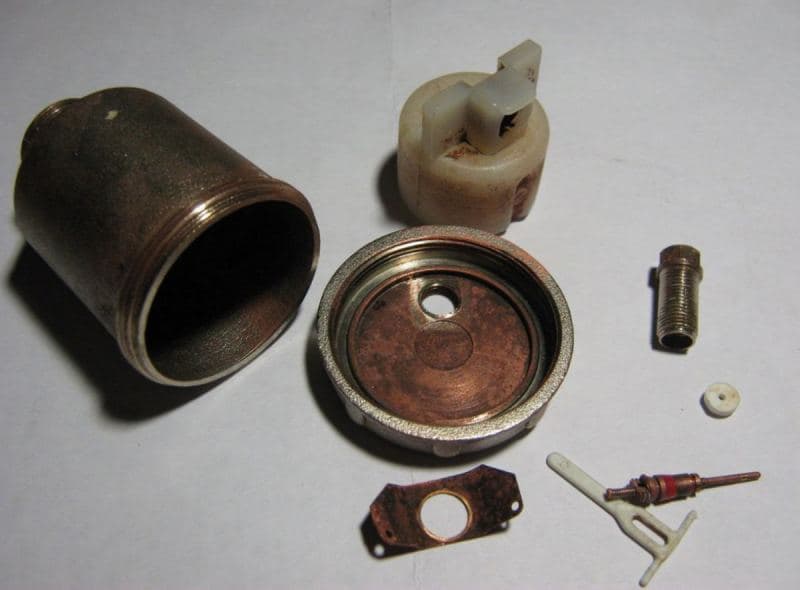

Чтобы понять, как работает автоматический воздухоотводчик, обратите внимание на конструкционные особенности:

1. Имеет литой латунный корпус.
2. Уплотнительное кольцо.
3. Запорный механизм и крышка.
4. Игольчатый механизм соединен через флажок с поплавком из полимерной смолы.
5. Жиклер.

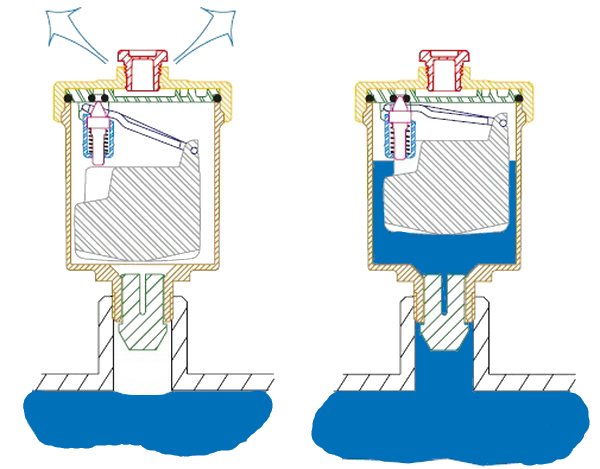

Принцип действия воздухоотводчиков

Внутри металлического корпуса находится поплавок из легкого полимерного сплава. В нормальном полноценно работающем состоянии внутри литой конструкции находится горячая вода. Она поднимает на максимальную высоту камеры «умного» устройства пластмассовую сердцевину. В этот момент закрывается игольчатый клапан – воздухоотводчик автоматический находится в состоянии покоя.

1. Если в системе появляется воздух, вода выталкивает его на поверхность, и он попадает в камеру – область приема металлического корпуса.
2. Поплавок, соединенный тягой с игольчатым клапаном, опускается вниз или падает из-за осевшего уровня воды, за флажок тянет за собой «иглу».
3. В положении «открытая игла» в устройстве открывается небольшое отверстие, и скопившийся воздух благополучно покидает систему.
4. Вода заполняет освободившееся пространство, поднимая уровень положения поплавка. Он толкает игольчатый клапан вверх, отверстие плотно закрывается.

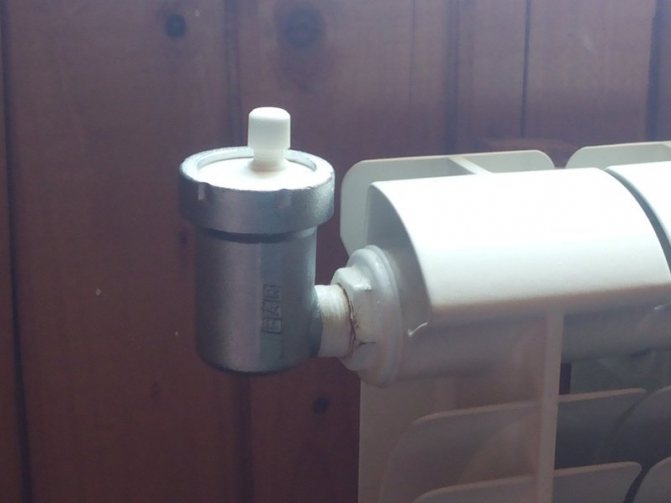

Воздухоотводчик автоматический для радиатора удаляет незначительное скопление воздушных масс из каждого контура, и радиаторы полноценно нагревают всю площадь экрана.

В частном доме

В индивидуальных отопительных линиях ставят запорные конструкции, которые регулируют вручную. Обычно контрольную проверку системы проводят в начале отопительного сезона. Далее по мере обнаружения охлажденных участков на экране радиатора откручивают вентили и выпускают воздух.

В многоквартирном доме

В многоэтажных домах действуют закрытые системы отопления. Теплоноситель находится под давлением, которое контролируют на выходе из теплогенератора. Воздухоотводчик удаляет воздушные массы на этапе наполнения котла водой. Отсекающий клапан позволяет вычленять участок системы или тепловой агрегат для выпуска воздушных масс.

Если в многоквартирном доме всё еще стоят чугунные батареи, подсоединенные к общей закрытой системе отопления, их оснащают краном Маевского с ручным управлением и сливным патрубком.

Преимущества в автоматике

Отследить накопление воздуха в каждом контуре в режиме реального времени практически невозможно. А завоздушенность системы требует усиленной работы котла и насоса. Чтобы оборудование не работало вхолостую и не было перерасхода энергоресурсов, потери тепла, необходимо установить автоматический воздухоотводчик.

Когда он необходим

Иногда после завершения отопительного сезона воду полностью удаляют либо меняют. Вследствие чистки от ржавчины автоматические воздухоотводчики в системе отопления при снижении уровня воды открываются – процесс опорожнения происходит быстрее. Если работу устройства на радиаторе и трубах можно контролировать, то систему теплого пола нет. В этом случае без автоматики не обойтись. Необходимость установки автоматики обусловлена в следующих случаях:

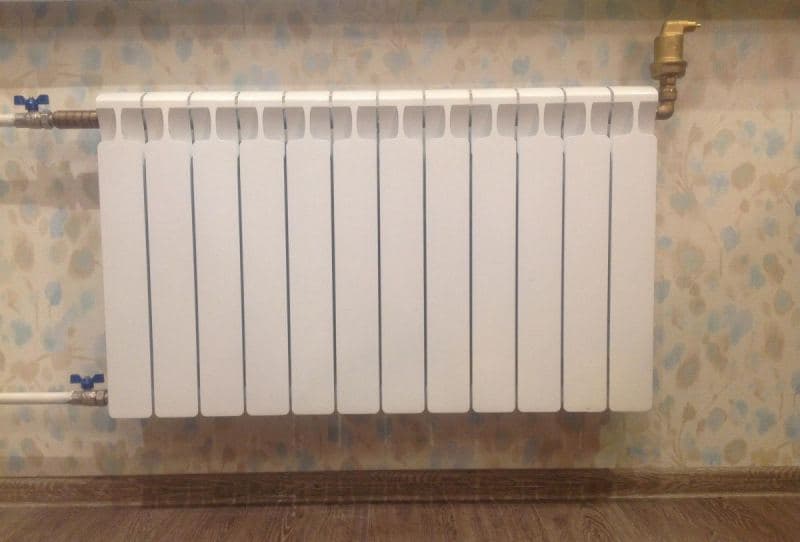

1. Установка в радиаторах в связи со сложной схемой контура, в верхней части которого создаются удобные полости для скопления воздуха.
2. Полотенцесушитель оснащают «умным» прибором, так как ручной вариант управления находится высоко.
3. Для нормального функционирования системы обвязки котла невозможно обойтись без автоматики, которая будет контролировать наличие воздуха в системе и обеспечит безопасную эксплуатацию.
4. Если на трассе есть участок с выступом вверх (байпас), в этом случае все петли или П-образные отводы являются удобным местом для накопления и автоматического сбрасывания воздушной массы.
5. Коллекторы, присутствующие в конструкции теплого пола, на этапе производства оснащают двумя воздухоотводчиками на обратную и прямую линии подачи теплоносителя.

Воздух в системе отопления — почему это плохо?

Казалось бы, закрытая система отопления, полностью заполненная теплоносителем, откуда же в ней воздух? Путей его появления внутри несколько, среди них можно выделить несколько основных:

В процессе заполнения теплоносителем

В то время как вы заполняете отопительную систему водой или другим теплоносителем, он смешивается с воздухом. Избежать этого практически невозможно, поэтому приходится принимать это как должное.

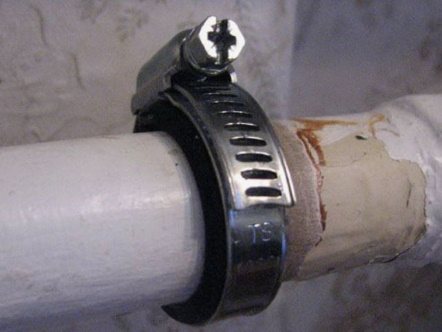

Через некачественные соединения

Плохой монтаж системы отопления, установка и подключение твердотопливного котла или другого отопительного прибора, низкое качество, брак или поломка запорной арматуры или других элементов — все это приводит к проникновению воздуха внутрь.

Химические реакции

Помимо воздуха внутри могут скапливаться и другие газы. К примеру, если вы используете теплоноситель с повышенной кислотностью и алюминиевые радиаторы, то в результате химической реакции будет выделяться водород.

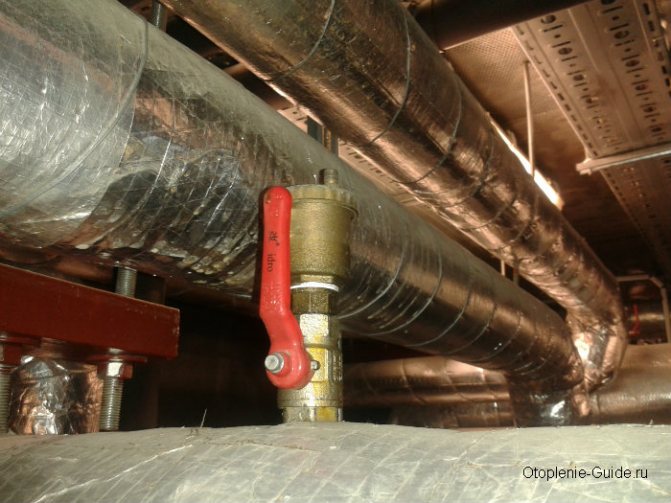

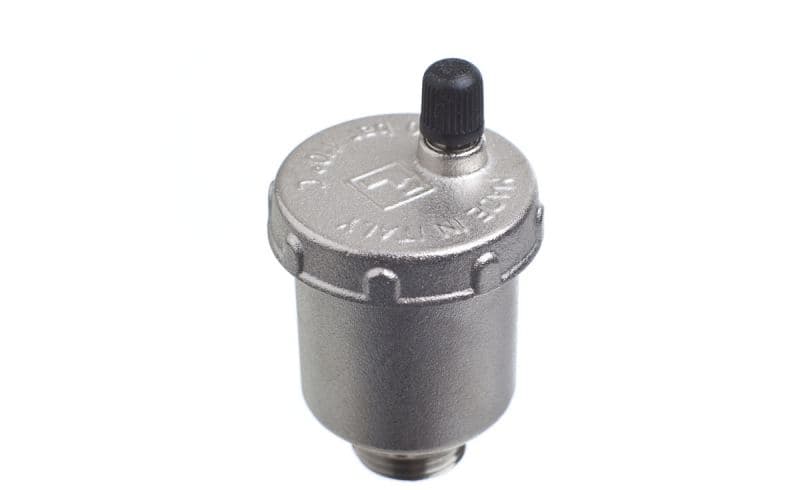

Фото 1: Автоматический воздухоотводчик для систем отопления

Как видите, причин этого явления масса. Но чем же это так плохо? Первое, к чему это приводит — кавитация. Она значительно ускоряет износ оборудования и приводит к шумам при его работе. Вторая причина, это коррозия. Она разрушает элементы системы отопления, и разносит их частицы с потоком теплоносителя по другим устройствам, засоряя и мешая их нормальному функционированию. В-третьих, наличие воздуха снижает фактическую теплоотдачу отопительных приборов и приводит к нарушению работы насосов. Она даже может стать причиной разрыва корпуса отопительного котла.

Для устранения всех этих проблем используется автоматический воздухоотводчик. Давайте разберемся, как он работает в системе отопления и из каких узлов состоит.

Вернуться к оглавлению

Последствия отсутствия воздухосбросника в отоплении

Функционирование отопительного комплекса основано на циркуляции в трубопроводе носителя и отдаче части тепла обогревательным приборам. Последние, в свою очередь, делятся этим теплом с помещением, в котором находятся. Образовавшаяся в трубопроводе или в радиаторе воздушная пробка (завоздушивание) ведет к нарушению всего процесса: циркуляция теплоносителя затрудняется либо останавливается совсем. Чем еще чревато отсутствие в схеме отопления автоматических воздухоотводчиков?

• шумное движение носителя в трубах, вибрация, повышение вероятности разрушения в местах пайки;
• завоздушивание на удаленных отрезках трубопровода, на тех площадях, где температурный режим не подвергается постоянному контролю, может вызвать остановку циркуляции через некоторые радиаторы. В ряде случаев это может привести к размораживанию всего обогревательного комплекса;
• снижение эффективности теплоснабжения и перерасход отопительного сырья;
• выход из строя радиаторов, вызванный коррозией. Образуется коррозия в результате попадания воздуха на внутренние стенки батарей.

Автоматические воздухоотводчики – это такие же необходимые составные части системы отопления, как обогревательные приборы, трубы и теплогенератор. Автоматизированные устройства дают возможность отопительному комплексу функционировать полноценно и поддерживают в действующем состоянии все остальные элементы схемы.

Устройство и принцип работы автоматического воздухоотводчика

Конструкция этого маленького прибора очень проста. Внутри латунного корпуса находится полипропиленовый поплавок который соединен посредством коромысла с золотником. По мере того, как корпус наполняется воздухом, поплавок опускается вниз и открывает выпускной клапан. Освободившееся пространство заполняется водой и поднявшийся поплавок закрывает золотник. Во избежании попадания различного мусора пыли и грязи внутрь золотника, его выпускное отверстие закрывается пластиковым колпачком.

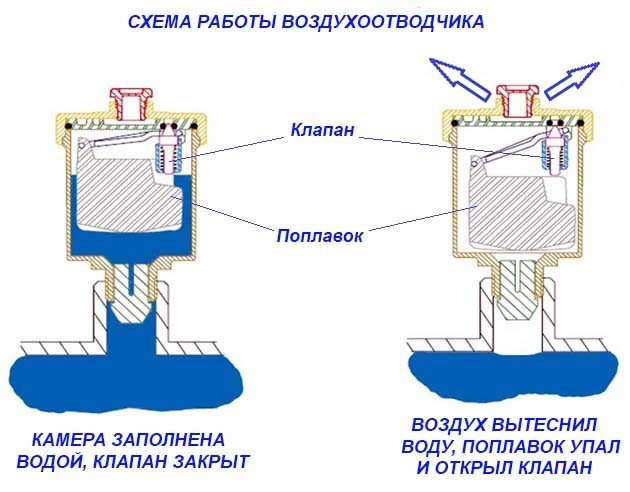

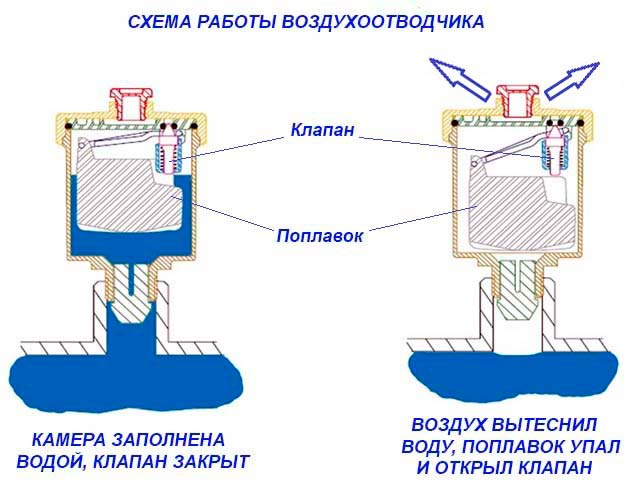

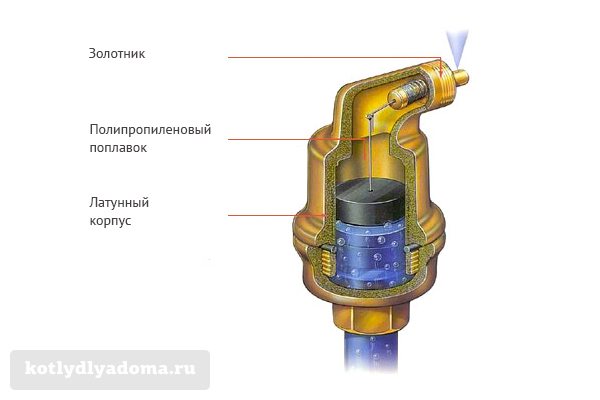

Фото 2: Конструкция автоматического воздухоотводчика поплавкового типа

Существуют модели с немного иной реализацией этого процесса, но в общем и целом он всегда один и тот же: когда поплавок внизу, клапан открыт и выпускает воздух, если он поднят — золотник перекрывается и устройство вновь накапливает газ. Этот цикл повторяется вновь и вновь в автоматическом режиме.

Вернуться к оглавлению

Какие проблемы позволяет решить воздухоотводчик?

При движении по контуру, теплоноситель выбирает путь наименьшего сопротивления, а поскольку завоздушенные участки являются серьезным препятствием для прохождения подогретой воды от котла, то батареи со скоплениями воздушной массы остаются холодными или прогреваются лишь частично. Помимо того, что такое явление ухудшает качество обогрева, оно также губительно влияет на работоспособность всех элементов, подключенных к контуру.
Если в системе отопления не используется клапан на радиаторе отопления для стравливания воздуха, то собственник может ждать следующих неприятностей:

• выход из строя котла в результате перегрева теплообменника;
• коррозия отопительных приборов;
• низкая температура радиаторов при работе котла на пике производительности;
• риск размораживания отдельного радиатора или целого контура в сильные морозы;
• резкие скачки давления в контуре, приводящие к протечкам и нарушению целостности отопительных приборов.

Стоит понимать, что воздух в контуре — это серьезная неприятность. А как избавиться от воздуха в контуре можно узнать в нашей статье «Как грамотно спустить воздух из радиатора отопления?». Он имеет отличные от воды физические свойства — при нагревании расширяется больше и быстрее. Это приводит к возникновению серьезных аварийных ситуаций.

Зная о том, как правильно развоздушить систему отопления, собственник защитит себя от лишних хлопот и затрат, и выведет уровень надежности отопительного контура на новый уровень.

Виды и маркировка, популярные модели

Существуют несколько видов автоматических воздухоотводчиков. Все они делятся на два больших типа: автоматические и ручные воздухоотводчики для радиаторов или краны Маевского.

В зависимости от диаметра резьбового соединения они бывают двух типов: 1/2 и 3/4 дюйма. Первый более известен по российской маркировке как автоматический воздухоотводчик Ду 15, второй — Ду 20.

По способу крепления они делятся на классические прямые и на боковые. У воздухоотводчиков второго типа резьбовое соединение повернуто на 90 градусов. Клапан выпуска воздуха может также находиться сверху или сбоку. Различные модификации выпускаются изготовителем для облегчения установки их в сложных местах системы отопления или для монтажа сбоку на радиаторы.

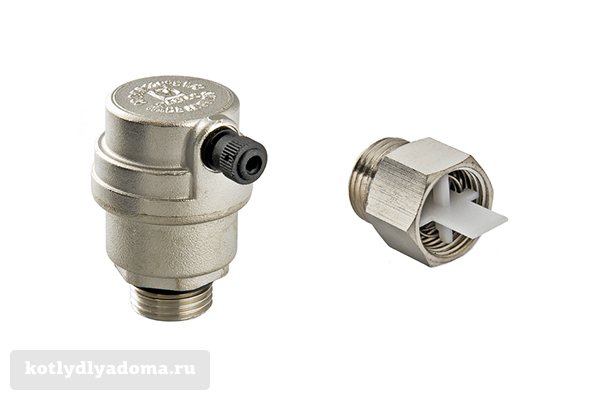

Фото 3: Автоматический воздухоотводчик Ду15 «Valtec» VT 502 с отсекающим клапаном

На отечественном рынке наиболее известны два и «Danfoss». поставляет на российский рынок автоматический воздухоотводчик VT.502 с диаметром крепления 1/2 (Ду15). Модель хорошо себя зарекомендовала и пользуется большой популярностью у монтажников автономных систем отопления в частных домах. Она имеет латунный корпус покрытый слоем никеля, который рассчитан на максимальное давление 10 бар и температуру 110 °C. Средняя цена, по которой в данный момент можно купить эту модель, составляет 280 рублей.

Фото 4: Автоматические воздухоотводчики 1/2 «Danfoss» серий «Eagle» и «Wind»

Второе место занимает . Она производит автоматические воздухоотводчики двух серий «Eagle» и «Wind». При общих технических характеристиках, они лишь немного отличаются внешним видом. Модели выполнены в корпусах из латуни и рассчитаны на предельное давление в 10 бар и температуру 120 °C. Помимо стандартной резьбы крепления Ду15 (1/2), «Danfoss» также выпускает автоматические воздухоотводчики с креплением 3/8 (Ду10). Цены на эти устройства также лежат в пределах 300 рублей.

Вернуться к оглавлению

Технические характеристики

Цена на автоматический воздухоотводчик системы отопления варьируется в зависимости от конструктивных особенностей и технических характеристик.

К основным параметрам устройства относятся:

• предназначен для установки на максимально высоких участках контуров отопления;
• может работать при температуре в пределах 100-120°С;
• диаметр входного патрубка может варьироваться, в зависимости от параметров трубопроводов. Чаще всего используются изделия диаметром ½ и ¾ дюйма;
• может подключаться прямо или под углом;
• выпускной штуцер может находиться вверху или сбоку;
• некоторые производители комплектуют воздухоотводчики отсечным клапаном (как правило, такие модели стоят дороже);
• может работать как с обычной водой, так и устойчивыми к замерзанию теплоносителями, в составе которых имеется не более 50% гликоля;
• поплавки изготавливаются из полипропилена и тефлона;
• латунный воздухоотводчик рассчитан примерно на 30 лет эксплуатации (показатель также может варьироваться в зависимости от модели).

Установка в системе отопления

Маленькие пузырьки воздуха, путешествуя по системе отопления собираются в более крупные, которые поднимаются выше по системе отопления. Именно по этой причине рекомендуется устанавливать автоматические воздухоотводчики в самых верхних точках отопительной системы. Наиболее подвержены образованию воздушных пробок водогрейные котлы, коллекторы, радиаторы и другие П-образные участки, которые также комплектуются этими устройствами. В жилых помещения устанавливаются автоматические или ручные воздухоотводчики для радиаторов, а отопительные котлы защищаются специальными группами безопасности для отопительных котлов.

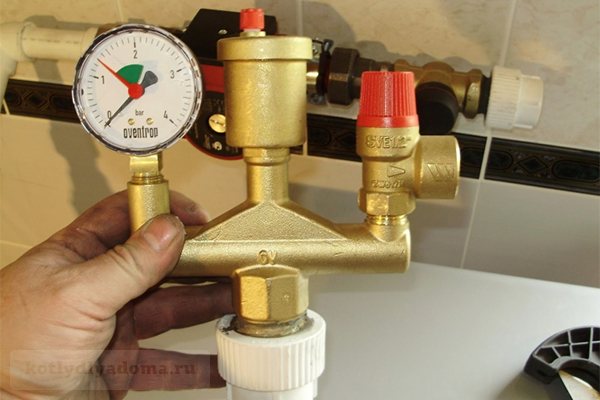

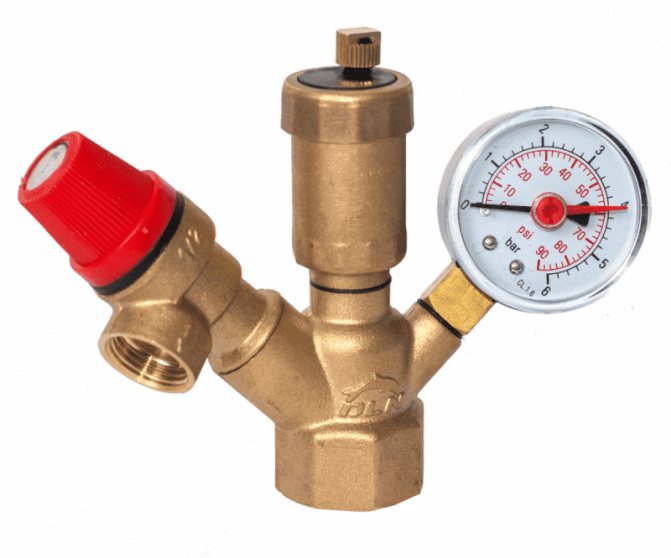

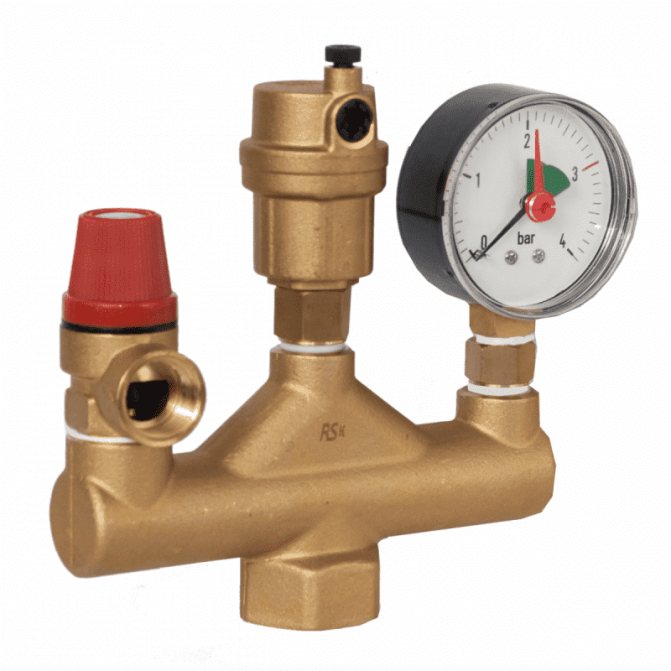

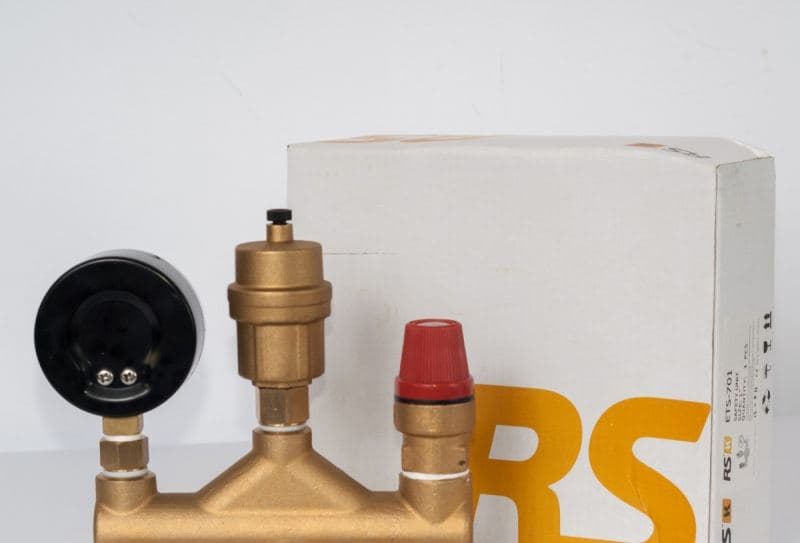

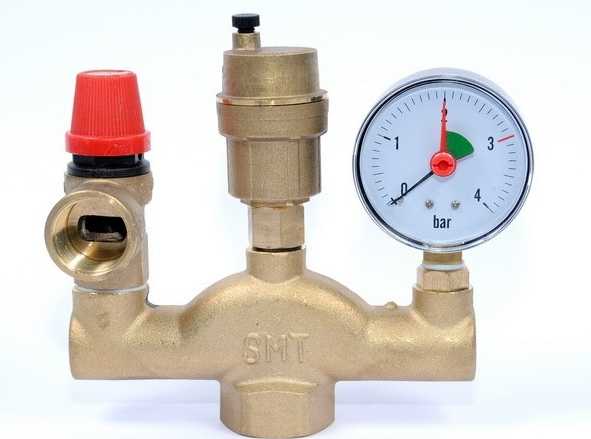

Фото 5: Установка воздухоотводчика в составе группы безопасности

Чтобы избежать слива теплоносителя из системы отопления при демонтаже воздухоотводчика для его ремонта или замены, перед ним устанавливается отсекающий клапан. Он состоит из латунного корпуса с пластиковым золотником внутри. Отсекающий клапан открыт когда в него вкручен воздухоотводчик. При его выкручивании клапан автоматически закрывается изолируя систему отопления.

В дополнение к нашему рассказу посмотрите небольшое видео об автоматических воздухоотводчиках:

Автоматический воздухоотводчик чрезвычайно важный элемент системы отопления. Не смотря на его маленькие габариты и простую конструкцию, он надежно защищает систему от разрушительного воздействия воздуха. Правильный выбор и установка этого дешевого прибора сэкономит вам значительные средства на ремонте дорогостоящих узлов отопительной системы вашего дома.

Как сделать подпитку отопления водой – доливка системы

Течь теплоносителя из системы отопления не редкость. В закрытых системах под давлением, могут быть микро-течи, причем, совсем не значительные, через них вода вытекает капля за каплей и тут же испаряется на горячей поверхности, при этом намокания может и не быть. Течь обнаруживается по рыжим налетам, обычно в местах стыковок труб.

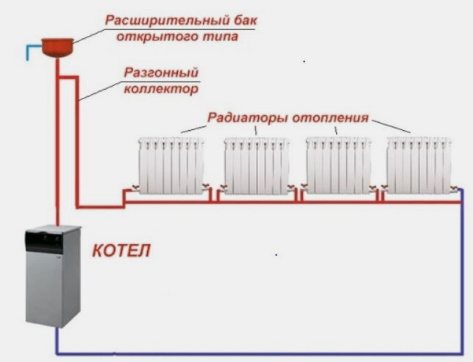

В самотечных схемах вода просто испаряется из открытого расширительного бака, поэтому требуется периодическая доливка.

• Кроме того, в закрытых системах имеется «феномен исчезновения теплоносителя», при отсутствии всякой течи. Куда же девался теплоноситель из закрытой системы, которую «осмотрели 10 раз» и ничего подозрительного не нашли?

Почему необходимо делать подпиточный узел в системе отопления

В закрытой системе отопления из теплоносителя может выделяться значительное количество растворенного воздуха, особенно в первый год работы после заливки. Воздух выходит через автоматический воздушный клапан. Возникает ситуация, когда течи нет, а объем теплоносителя уменьшается.

Кроме этого, может появиться небольшая течь в любом месте, через которую быстро уйдет, к примеру, литров 5 воды. В открытой (самотечной) системе, добавка может потребоваться и за счет испарения воды.

• Чтобы без трудностей пополнять систему отопления в процессе эксплуатации, можно сделать ее подпитку от водопровода.

Как работает автоматическая подпитка

На первый взгляд, не стоит ждать остановки отопления из-за потери теплоносителя (уменьшения давления), а сделать автоматическую подпитку. В не автоматизированных системах последствия потери теплоносителя могут быть серьезными – вскипание твердотопливного котла при завоздушивании.

Автоматическая подпитка может работать по следующей схеме.

• Как только давление в системе уменьшается до 0,8 атм, открывается клапан и вода поступает из водопровода. При достижении 1,8 атм, клапан закрывается, и подача прекращается. Известны схемы подобной автоматики на основе редукционного клапана.

Но такие решения влекут крупные проблемы.

Почему нельзя делать автоматическую подпитку

• Срабатывание автоматической подпитки не является таким сигналом, при котором пользователь начнет действовать по ремонту системы. Или вообще не будет замечена. В результате система будет постоянно получать свежую воду и вместе с ней соли.
• Оборудование, при постоянной подпитке свежей водой, вскоре выйдет со строя, в первую очередь темлообменник котла из-за отложений.
• Вторая, более серьезная опасность таится в том, что клапан автоматически может и не закрыться и будет пропускать воду дальше, превысив давление (может расти в водопроводе и до 4 Бар и выше), что приведет к поломке системы, затоплению здания. Особенно чревато, если есть соседи снизу. Подпункт этого – засорение клапана и постоянная течь в систему.

Поэтому создание автоматической подпитки домашней системы отопления недопустимо.

Как сделать ручную подпитку

В некоторых моделях двухконтурных автоматических газовых котлов возможно будет находится вентиль, который перепускает холодную воду из контура ГВС в обратку системы отопления. Достаточно его открыть и вода пойдет из водопровода в систему…

Если же котел не двухконтурный, а тем более не газовый, то нужно сделать врезку в обратку перед самым котлом.

Почему нужно подавать свежую воду в этом месте? — в этом есть смысл, потому что поступающий с водой воздух будет выделяться при нагревании и тут же сбрасываться на воздухоотводчике на выходе из котла.

• Большая опасность для чугунных котлов, при подаче воды на обратку, заключается в температурном шоке. При слишком большом объеме поступающей холодной воды, который влечет растрескивание теплообменника. Во избежание, для чугунных котлов рекомендуется делать врезку на подаче перед воздухоотводчиком с ограничением открытия крана.

Схема врезки подпитки воды – как нельзя делать

Можно встретить рекомендации, установить тройник в трубе обратки непосредственно перед котлом. Далее поставить обратный клапан и шаровый кран с переходником на шланг, который подключается к крану подачи воды, или непосредственно состыковать стационарной трубой с водопроводом.

Но в этом простейшем решении имеются сложности.

• Постоянная стыковка отопления с водопроводом через шаровый кран – та же мина замедленного действия, что и клапан, срабатывающий при определенном давлении. Кран может дать течь, или его забудут закрыть. Поэтому рекомендуется подключать отопление к водопроводу только временно, через съемный шланг.

• Обратный клапан, предположительно, не даст слить отопление назад в водопровод, если в самом водопроводе давление маленькое (пользователи не заметили этого) или же уменьшилось во время доливки. Но лучше не нагружать схему лишними деталями, и не надеяться на обратный клапан, а выполнять доливку через съемный шланг, естественно, проверив, — «а идет ли из крана вода…», и при заливке проконтролировать давление в системе по манометру.

• Шаровый кран выглядит неподходящей деталью. Его лучше заменить регулировочным клапаном. Подпитку холодной водой лучше выполнять малыми дозами, не слишком остужая теплообменник (особенно если он чугунный), немного приоткрыв регулировочный вентиль.

Тогда схема преобразуется до одного вентиля с плавным открытием, снабженного переходником на шланг, который и подключается к водопроводу через тройник.

Если нет достаточного давления в водопроводе, то через такой шланг можно выполнить закачку насосом.

Как сделать подпитку в самотечной схеме

Обычно, при создании самотечной схемы с баком, расположенным в верхней части, сразу же делается и подпиточный отвод, или горловина для заливки. Собственно типичной схемы на этот счет не существует, достаточно вылить в горловину открытого бака ведро прокипяченной (дождевой, не дающей осадка солей) воды, когда уровень теплоносителя понизится.

• Но, есть рекомендации, не дожидаться уханья котла от недостатка воды, а со средней линии бака сделать контрольный отвод с краном. Как только при открытии этого крана вода не идет, следовательно, ее уровень понизился и пора доставлять ведро воды и заливать…

Если залит антифриз – как доливать антифриз в систему отопления

Самая сложная ситуация, когда в системе залит антифриз. Такого положения вещей желательно избежать заранее всячески. Заливать пропиленгликоль (этиленгликоль) в систему можно только в самых крайних случаях (агрессивно к системе, ядовито для человека, дорого, нужно утилизировать, сливать нельзя, нужно менять периодически…).

• Но и в случае острой опасности замораживания системы лучше нанять сторожа для контроля работы отопления на воде, чем заливать антифриз – дешевле выйдет…

Если же появилась течь в антифризной системе, и не совсем полезный антифриз начал изливаться и испаряться где то в жилом доме, то лучше принять меры по его замене на обычную воду сразу, чем выполнять его докачку, с помощью насоса из банок на обычный доливочный вентиль…

Чем опасен воздух в отопительной системе

При появлении в системе отопления воздуха образуется пробка. Из-за этого одна часть трубопровода остается холодной, а другая — слишком перегревается. Когда скапливается воздух из всех греющих контуров в одном месте, движение теплоносителя полностью прекращается. Чем это грозит:

1. Когда в замкнутом контуре появляется воздуховой затор, в системе происходит увеличение давления. Из-за этого срабатывает предохранительный клапан.
2. Он будет постоянно срабатывать и выводить воду из системы до тех пор, пока не перегорит отопительное оборудование.
3. Иногда из-за такого давления разрываются трубы.

Чтобы не допустить этого и устранить проблему, устанавливают воздухоотводчик. Кроме этих трудностей, наличие воздуха в контуре приведет к окислению трубы, возникновению ржавчины и уменьшению эксплуатационного срока.

Как избавиться от воздушной пробки

К сожалению, не всегда воздушная пробка находится в легко доступном месте. При ошибках проектирования или укладки, воздух может скапливаться в трубах. Стравливать его оттуда очень нелегко. Сначала определяем местоположение пробки. В месте пробки трубы холодные и слышно журчание. Если явных признаков нет, проверяют трубы по звуку — постукивают по трубам. В месте скопления воздуха звук будет более звонким и громким.

Найденную воздушную пробку надо выгнать. Если речь идет о системе отопления частного дома, для этого поднимают температуру и/или давление. Начнем с давления. Открывают ближайший спускной клапан (по ходу движения теплоносителя) и подпиточный кран. В систему начинает поступать вода, поднимая давление. Оно вынуждает пробку двигаться вперед. Когда воздух попадает к спускнику, он выходит. Прекращают подпитку после того как весь воздух выйдет — спускной клапан перестанет шипеть.

Это группа безопасности. На среднем выходе установлен автоматический воздухоотводчик

Не все воздушные пробки так легко сдаются. Для особой упорных надо одновременно поднимать температуру и давление. Эти параметры доводятся до значений, близких к максимальным. Превышать их нельзя — слишком опасно. Если в после этого пробка не ушла, можно попытаться открыть одновременно спускной кран (для слива системы) и подпиточный. Может, таким образом удастся сдвинуть воздушную пробку или вообще избавиться от нее.

Если подобная проблема возникает постоянно в одном месте — налицо ошибка в проектировании или разводке. Чтобы не мучится каждый отопительный сезон, в проблемном месте устанавливают клапан для отвода воздуха. В магистраль можно врезать тройник и на свободный вход установить воздухоотводчик. В таком случае проблема будет решаться просто.

https://youtube.com/watch?v=A5UZHtuDG_k

Автоматический воздухоотводчик условно разделается по следующим основным типам

1. Воздухоотводчик постоянного действия. рис 1. Это означает, что автоматический воздухоотводчик производит отвод воздуха и газов постоянно в заполненной системе. Он отличается высокой надежностью, относительно небольшой пропускной способностью и как правило работает как на впуск, так и на выпуск воздуха. Это модели как бытового, так и промышленного применения, например на стояках жилых зданий.

2. Пусковой воздухоотводчик. рис 2. Используется для быстрого удаления воздуха при заполнении систем, в дальнейшем закрывается и воздух не отводит. Автоматический воздухоотводчик такого типа может работать только на выпуск воздуха, или на выпуск и на запуск во время слива системы. Как правило данные воздухоотводчики применяются только на водяных системах с температурой до 60С.

3. Воздухоотводчик комбинированного действия. рис 3. Данный автоматический воздухоотводчик в своей конструкции имеет 2 поплавка – большой для работы на запуск или опорожнение системы и пропускает большое количество воздуха и малый – для работы клапана, когда система уже заполнена. Такие клапана используются в основном так же на системах водоснабжения и канализации, намного реже в системах отопления.

Виды автоматических сбросников воздуха

Всего существует три разновидности этих приспособлений – невзирая на это, работа автоматического воздухоотводчика, а вернее ее принцип, остается неизменным. Во всех случаях применяется все тот же игольчатый клапан и все тот же поплавок, открывающий и закрывающий его – разница только в положении корпуса относительно присоединительного патрубка, т.е. резьбового соединения.

Прямой автоматический

воздушный клапан для отопления. Наиболее распространенное приспособление для автоматического удаления воздуха. Он предназначен только для вертикальной установки – в смысле того, что если вы вдруг надумаете использовать его для батареи, то дополнительно понадобится уголок под 90 градусов. Оптимальная область их применения – это трубопроводы, а вернее их верхние точки, куда по всем законам физики устремляется образовывающийся в отоплении воздух. Если бы не подобные приборы, то сбрасывать воздух в самых верхних точках отопительных систем было бы очень неудобно. Кроме того, автоматическими сбросниками с прямыми присоединительными патрубками оснащается и некоторое оборудование систем отопления. К примеру, автоматический воздушный клапан является неотъемлемым элементом группы безопасности котла, в которую также входит манометр и взрывной клапан. Воздушниками еще оборудуются бойлеры косвенного нагрева и прочее оборудование, вверху которого возникает вероятность образования скоплений воздуха.

Причины и последствия воздушных пробок в открытой системе отопления с естественной циркуляцией

Если в системе правильно спроектированы уклоны труб, то весь воздух будет стравливаться через открытый расширительный бачок, который находится в верхней точке отопительного контура. Причин для воздушной пробки может быть несколько:

• После ремонта в радиаторах отопления остался воздух;
• Неправильное (слишком быстрое) заполнение системы при пуске;
• Контур заполняется водой через расширительный бак;
• При нагревании из воды начинает выделяться воздух, который до этого был в растворенном состоянии;
• Вода при заполнении контура подавалась сверху.

Последствия предугадать нетрудно — остановка циркуляции, холодные батареи, быстрое коррозирование внутренней поверхности элементов системы. Чтобы этого избежать, достаточно на всех радиаторах поставить ручные воздухоотводчики — краны Маевского.

Как выбрать воздухоотводчик: советы специалистов

• Кран Маевского эффективно работает только в месте естественного скопления воздуха. Он не может самостоятельно улавливать воздушные пузырьки в проходящем потоке, поскольку не оборудован воздушной камерой. При врезке крана в водопровод дополнительно стоит вмонтировать воздушную камеру. Для этого достаточно установить патрубок.
• Стоит обратить внимание на проверенных производителей. Не стоит доверять китайским изделиям: при низкой цене и привлекательной внешности такие устройства работают недолго и не подлежат ремонту.
• При покупке устройства не пренебрегайте конструкциями с дополнительным отсекателем, которая позволит снять кран в любой момент без отключения системы.

Перед покупкой лучше изучить таблицы с характеристиками, которые предоставляют производители отопительного оборудования.

Доброе время суток, дорогой читатель! Многим жителям многоквартирных домов уже доставили массу неудобств воздушные пробки в системе теплоснабжения. Казалось бы, уже начался отопительный сезон, система водой заполнена, а батареи в некоторых комнатах остаются холодными полностью или частично. Поможет в этом случае, только своевременный сброс скопившегося воздуха из обогревающих приборов. Быстро это можно сделать через воздушный клапан для отопления, который предусмотрительно должен быть установлен в систему ещё во время сборки системы.

Обзор производителей

Автоматические воздухоотводчики для сброса газа бывают:

• латунными с полиэтиленовым поплавком, не подверженным окислению;
• чугунными с эпоксидным покрытием;
• латунными с никелевым покрытием и полиэтиленовым поплавком;
• из нержавейки.

Среди компаний, выпускающих автоматические воздухоотводчики для систем теплоснабжения, хорошую репутацию завоевали следующие бренды.

• Фирма Flamco из Нидерландов. Она производит клапаны для сброса воздуха бытового назначения Flexvent. Корпус деталей выполняется из латуни, изделия монтируются в контурах с небольшим количеством воздушных масс. В основном предназначены для батарей.
• Португальская компания Adca специализируется на клапанах для промышленного сегмента и отопительных контуров. Изделия изготовляются исключительно из нержавейки и устанавливаются в отопительных контурах с максимальной температурой теплоносителя не более 300 градусов.
• Компания Mankenberg производит воздухоотводчики высокого качества. Основным отличием воздухоотводчиков данного производителя является возможность установки в отопительные системы с различными видами теплоносителями, даже агрессивными. Воздухоотводчики выполняются из нержавейки.
• выпускает клапаны для стравливания воздуха, монтируемые на системы водоснабжения, отопления и канализации. Устройства российского производства на сегодняшний день изготавливаются для систем теплоснабжения – серия КАТ12, водяных и канализационных контуров – серия КАТ50.
• Компания Armstrong считается наиболее востребованным производителем автоматических воздухоотводчиков высокого класса во всем мире.

Как выбрать и установить воздушный клапан для отопления?

Специалисты советуют покупать качественные изделия у проверенных поставщиков, а не дешевую китайскую продукцию. Выбор воздушного клапана:

• изделия, оснащенные отсекающим краном, являются лучшими, т. к. их можно легко снять и заменить;
• чтобы не пользоваться отвертками и ключами кран Маевского выбирают с ручкой;
• лучшими считаются те модели, которые оснащены дополнительными функциями;
• изделия, покрытые анодированной защитой, не подвергаются окислению.

Но прежде чем покупать клапан для сброса воздуха, нужно ознакомиться с техническими характеристиками отопительного оборудования. Для двухэтажного дома используют устройства с рабочей температурой 100°С. Они качественно работают при давлении в 0,5-7 Бар. Монтаж клапана:

1. Автоматическое устройство для стравливания воздуха монтируют на радиаторах вертикально. При этом колпачок, который закрывает выпускное отверстие, направляется вверх. Такое расположение применяется для прямых и угловых моделей.
2. Шаровой кран монтируют перед спускным клапаном. Это обязательное условие, благодаря которому воздухоотводчик можно снять в любое время, не сливая воду. Иногда вместо шарового крана монтируют отсекающий клапан.
3. Монтаж крана Маевского проводят гаечным ключом. В отличие от разводного ключа, с этим инструментом легче отслеживать уровень затягивания крепежа. Чтобы во время прикручивания устройство не сломалось, его держат за шестигранник, расположенный под камерой, а не за корпус.

Если в многоэтажном доме скопление воздуха произошло после замены радиаторов, то воздухоотводчик монтируют на каждом радиаторе, расположенном в верхнем коллекторе.

Где монтируют воздухоотводчики

В закрытой системе при установке устройства для эффективного отвода газа надо соблюдать определенные правила:

• Трубы прокладывают так, чтобы векторы перемещения воды и воздуха совпадали, и горячая жидкость направлялась от главного стояка к отдаленным.
• Воздухосборник надо монтировать в самой высокой точке, например, при обходе дверного проема сверху, так как воздух из жидкости выделяется при низкой скорости воды.
• Приборы для удаления воздуха должны стоять на участках, где скопление газов гарантировано: на поворотах стояков, в местах перехода трубы на другой размер сечения, на всех батареях, сепараторах, гребенках.

В обязательном порядке воздухоотводчики монтируют на алюминиевых радиаторах, которые при контакте с теплоносителем выделяют водород. Для частично биметаллических батарей проблема не так актуальна, но алюминий в их составе есть, а, значит, выводить газ придется, хотя и не так часто. В 100%-х биметаллических моделях алюминия нет, но производители настойчиво рекомендуют эксплуатировать их вместе с приборами для стравливания воздуха.

Радиаторный воздухосбросник

Радиаторный воздухоотводчик

Автоматический радиаторный воздухоотводчик монтируют на радиаторы вместо кранов Маевского. Он немного отличается от традиционной модели по размеру и дороже по стоимости. Врезка элемента необходима в алюминиевых и биметаллических батареях, где при химической реакции металлического сплава с носителем постоянно образуются воздушные пробки.

Как разобрать

Часто при эксплуатации автоматических воздухоотводчиков случается, что они начинают течь. При этом на клапане игольчатого типа появляются налет и механические отложения. При этом кран закрывается полностью, оттуда вытекает теплоноситель, то есть кран течет. Необходимо демонтировать устройство, разобрать его, мягким инструментом почистить саму иглу, седло и другие разобранные детали. При хорошей очистке можно не знать подобных проблем до следующего образования осадков. Для сборки воздухоотводчика рекомендуется использовать ФУМ-ленту в качестве уплотнительного соединения резьбы, а корпус закручивается вручную.

Советы по выбору и установке

Выбирая и монтируя автоматический воздухоотводчик, следуйте таким советам:

• устройство нужно размещать в вертикальном положении на ровно горизонтальных трубах;
• для уплотнения соединения желательно использовать ФУМ-ленту или аналог, чтобы избежать протечек;
• не рекомендуется использовать воздухоотводчики с крутящимися рукоятками. Порой дети откручивают их, вследствие чего из системы выпускается теплоноситель, который может содержать токсичные вещества;
• не стоит выбирать самые дешевые модели китайского производства. Они выпускают не только воздух, но и пропускают воду, также могут заклинить, вследствие чего вовсе окажутся неработоспособными. Дешевые изделия производятся из подверженных коррозионному воздействию материалов, что значительно снижает срок службы;
• оптимально сразу комбинировать воздухоотводчик и отсечной клапан. Благодаря этому при необходимости всегда можно будет снять устройство, чтобы обслужить или заменить.

Конструкция и принцип работы ручного воздушного клапана

Игольчатый ручной воздушный клапан также называют краном Маевского. Его устройство:

• Латунный корпус (пробка) с наружной резьбой 1/2// или 3/4// для подсоединения к радиатору. В корпусе два отверстия для выпуска воздуха Ø 2 мм — одно в торце корпуса, второе — на боковой стенке;
• Латунный запорный винт. С одной стороны винта — паз под шлицевую отвертку, с другой стороны винт обработан под конус, закрывающий воздушное отверстие (положение «закрыто»);
• Пластиковый кожух.

В продаже можно встретить так называемый «кран под руку». Чтобы им пользоваться не нужен ни ключ, ни отвертка — пробка легко откручивается рукой.

Для отвода воздуха из корпуса нужно выкрутить винт. Для этого можно, конечно, воспользоваться отверткой, но есть специальные ключи, которые чаще всего идут в комплекте. После нескольких оборотов конус винта выходит из торцевого отверстия и в полость корпуса поступает воздух, который сразу же стравливается через второе боковое отверстие. Главное — не спешить перекрывать кран. Около 30 — 40% воздуха должно выйти с водой, так что нужно запастись временем, тазиком и тряпками. После того как будет выпущен воздух, нужно долить в систему потерянную воду.

Монтаж

В современных алюминиевых или биметаллических радиаторах отопления уже предусмотрено отверстие под установку крана Маевского. Его можно найти на стороне противоположной подаче теплоносителя, сверху. Скорее всего, там уже стоит гайка под установку. В нее вкручена пластиковая заглушка. После ее удаления на это место монтируют воздушный клапан. Перед этим резьбу крана необходимо уплотнить резиновой или силиконовой прокладкой.

Установка крана Маевского на чугунную батарею значительно сложнее. Начнем того, что эти клапаны значительно мощнее тех, что стоят на алюминиевых радиаторах — они выдерживают давление до 16 атмосфер и температуру 150 С°. Последовательность действий:

1. Слить воду с радиатора;
2. В верхней заглушке чугунной батареи прорезать отверстие и нарезать резьбу, ответную наружной резьбе воздухоотводчика;
3. Вкрутить кран Маевского;
4. Добавить воду в систему.

Неисправности и способы их устранения

В случае неисправности крана появляется течь. Причин тому может быть несколько:

• Заводской брак. Один из пятидесяти кранов вообще не держит давление. Единственный выход – замена;
• Слишком короткий винт. В этом случае его коническая часть не может полностью перекрыть отверстие, поэтому нужно приложить определенное усилие, чтобы ввернуть винт до упора;
• Твердые частички мусора, попадая между винтом и корпусом, могут повредить внутреннюю резьбу. Одноразово здесь может помочь фум-лента, но позже все равно придется менять кран.

Какие признаки указывают на необходимость установки воздушного клапана?

Чтобы не допустить скопления воздуха теплотехники предлагают использовать клапан воздушный для отопления с самого начала эксплуатации контура, поэтому специалисты-теплотехники в составленной схеме отопления дают рекомендации относительно того, какой именно воздухоотводчик подойдет к конкретной системе отопления. Однако в некоторых случаях, пытаясь сэкономить средства на покупке данного типа регулирующей арматуры, собственники отказываются от установки приборов и тем самым провоцируют ряд проблем. Чтобы решить их, им приходится монтировать клапан воздушный для системы отопления уже после того, как контур был обвязан и подключен к котлу.
Следующие признаки свидетельствуют о наличии воздушных пробок и указывают на необходимость интеграции воздухоотводчика в контур отопления:

1. неравномерный прогрев батарей;
2. появления «холодных пятен» на трубопроводе;
3. плохая циркуляция в системе отопления;
4. шум в отопительных приборах;
5. некачественный обогрев дома.

Причины и последствия воздушных пробок в закрытой системе отопления с принудительной циркуляцией

Причины те же, что и для открытой системы, а также:

• Разболтанная крыльчатка циркуляционного насоса может «хватать» воздух в процессе работы;
• Если горячая вода подводится к расширительному баку сверху, то воздух может попадать в систему через трещины или разрывы в мембране бака.

Воздушная пробка в замкнутом контуре приведет к повышению давления в системе и срабатыванию предохранительного клапана. Клапан раз за разом будет стравливать воду, пока не прогорит котел или не разорвет трубы отопления. Поэтому требования безопасности к закрытым системам значительно строже. В частности, для спуска воздуха замкнутый контур оборудуется не только ручными кранами Маевского, но и автоматическими воздушниками. Один из таких автоматических клапанов входит в группу безопасности. Группа ставится на подаче воды, сразу после котла.

Где ставятся клапаны спуска воздуха

В любой системе водяного отопления есть места, где установка воздухоотводчиков обязательна. Если говорить о кранах Маевского, то их нужно ставить на все батареи, дабы стравливать собирающийся воздух. Точное место – в пробке верхнего угла, отдаленного от точки подключения подающей магистрали к прибору. Воздушный пузырь образуется именно там.

Если котел оборудован встроенным воздухоотводчиком, то на подаче его ставить не нужно

Автоматический воздушный клапан необходимо устанавливать строго вертикально в следующих точках сети отопления:

• в группе безопасности котла, присоединенного к системе закрытого типа;
• на обоих коллекторах теплого пола;



• если самой высокой точкой является трубопровод, а не радиатор, то в него врезается поплавковый воздухоотводчик;
• в буферную емкость и бойлер косвенного нагрева, если это предусмотрено конструкцией;
• на змеевик полотенцесушителя;
• в общую распределительную гребенку сложной и разветвленной системы (на оба коллектора);
• на гидравлический разделитель контуров (гидрострелку).

Автоматический воздухоотводчик: конструкция, принцип работы, монтаж

Наличие воздуха и микропузырьков в системе отопления приводит к снижению эффективности и нарушениям в ее работе:

Автоматический воздухоотводчик, макс. температура 110 °С, 10 bar.

• Снижается теплоотдача радиаторов. Воздух заполняет верхнюю часть радиатора, в результате чего она становиться холодной;
• Кислород, присутствующий в воздухе, способствует коррозии внутренних стенок оборудования;
• Снижается или полностью прекращается циркуляция теплоносителя;
• Лопасти и подшипники циркуляционного насоса с мокрым ротором подвержены повышенной нагрузке, в результате чего насос может преждевременно выйти из строя;
• Присутствуют постоянные шумы в радиаторах, трубах и циркуляционном насосе.

Одним из наиболее эффективных устройств, способных решить все вышеперечисленные проблемы является автоматический воздухоотводчик – прибор, предназначенный для автоматического спуска воздуха из системы отопления.

Установка

Автоматические воздухоотводчики монтируются вертикально (так, чтобы колпачок был направлен вверх) в наивысших точках отопительной системы (верхние участки стояков, приборов отопления, коллекторов, котлов и т.д.). Угловые модели также устанавливаются колпачком вверх.

Перед воздухоотводчиком рекомендуется установить шаровой кран или отсекающий клапан. Это позволит, не сливая теплоноситель из системы, осуществить замену вышедшего из строя прибора.

Автоматический воздухоотводчик в ЦТП (центральном тепловом пункте).

Устройство автоматического воздухоотводчика

Конструкция и принцип действия автоматического воздухоотводного клапана.

Автоматический воздухоотводчик представляет собой герметичный латунный корпус, как правило, цилиндрической или конусообразной формы. В корпусе расположен пустотелый поплавок, выполненный из полипропилена или высококачественного тефлона, который связан при помощи рычага со спускным клапаном. Спускной клапан оснащается пластиковым запирающим колпачком-заглушкой, который предотвращает утечку теплоносителя в случае поломки устройства.

Типы автоматических воздухоотводных клапанов.

Существуют 3 типа автоматических воздухоотводчиков:

1. Прямые традиционные (монтаж осуществляется вертикально);
2. Угловые (под углом 90°). Используются как радиаторные вместо крана Маевского или в тех случаях, когда устройство отопительной системы не позволяет использовать прямой воздухоотводчик;
3. Специальные воздухоотводчики для радиаторов.

Принцип работы

Автоматический воздухоотводчик призван действовать без вмешательства со стороны пользователя отопительной системой. Рабочий алгоритм прибора несложен:

1. В нормальном состоянии корпус воздухоотводчика заполнен носителем, выталкивающим поплавок кверху. Таким образом, воздухосброс пребывает закрытым.
2. При попадании воздуха уровень теплоносителя опускается, а вместе с ним и поплавок.
3. Достигнув критической отметки, поплавок с помощью рычага открывает спускной клапан.
4. Под давлением воды воздух выходит, его место снова занимает вода, вновь поднимая поплавок наверх.
5. Клапан закрывается.

Схема работы выглядит следующим образом:

Важно! Отводчик воздуха автоматического типа будет служить во благо нормального функционирования отопительной системы при температуре от -10С до +120С. Не следует думать, что, установив прибор, можно навсегда забыть о нем и о тех проблемах, которые он решает. Как и любому другому устройству, воздухоотводчику необходим уход, профилактический осмотр и чистка. При циркуляции в трубах теплоносителя низкого качества эти действия должны производиться регулярно. Для надежной бесперебойной работы устройства, ему нужно находиться под гидростатическим давлением, а это возможно только при соблюдении требований к рабочему давлению во всей систем обогрева.
