Расчет объема системы отопления
Расчет объема системы отопления необходим для определения объема расширительного бака, подбора котла отопления или определения необходимого количества теплоносителя.
Рассчитать объем системы отопления достаточно просто, для этого необходимо просуммировать внутренний объем всех элементов системы. Проблема возникает именно в определении объема внутренних элементов, для того чтобы не перечитывать ГОСТы и паспорта на приборы отопления в этой статье собраны вся необходимая информация. Она значительно упростит расчет Вашей системы отопления.
Порядок проведения расчета объема системы отопления
Если Ваша система отопления состоит из труб диаметром 80-100 мм, как часто бывает в системе отопления открытого типа, то следует перейти к следующему пункту – расчет труб. Если в вашей системе отопления применяются стандартные радиаторы, то целесообразнее начать с них.
Расчет объема теплоносителя в радиаторах отопления
По мимо того, что радиаторы отопления бывают разного типа, они еще имеют различную высоту. Для определения объема теплоносителя в радиаторах отопления удобно сначала подсчитать количество одинаковых по размеру и типу секций и умножить их на внутренний объем одной секции.
Таблица 1.Внутренний объем 1 секции радиатора отопления в литрах, в зависимости от размера и материала радиатора.
| Материал радиатора отопления | Межцентровое расстояние подключения радиаторов отопления, мм | ||
| 300 | 350 | 500 | |
| Объем, л | |||
| Алюминевые | — | 0,36 | 0,44 |
| Биметалические | — | 0,16 | 0,2 |
| Чугунные | 1,11 | — | 1,45 |
Для упрощения расчетов данные по объему одной секции сведены в таблицу в зависимости от типа и высоты радиатора отопления.
Пример.
Имеется 5 алюминиевых радиаторов по 7 секций, межцентровое расстояние подключения 500мм. Необходимо найти объем.
Считаем. 5х7х0,44=15,4 л.
Расчет объема теплоносителя в трубах отопления
Для расчета объема теплоносителя в трубах отопления необходимо определить суммарную длину всех однотипных труб и умножить ее на внутренний объем 1 м.п. трубы соответствующего диаметра.
Читайте также:
Следует учесть, что внутренний объем труб из полипропилена, металлопласта и стали отличаются. В таблице 2 приведены характеристики стальных труб отопления.
Таблица 2.Внутренний объем 1 метра стальной трубы.
| Диаметр, дюймы | Наружный диаметр, мм | Внутренний диаметр, мм | Объем, м3 | Объем, л |
| 1/2» | 21,3 | 15 | 0,00018 | 0,177 |
| 3/4» | 26,8 | 20 | 0,00031 | 0,314 |
| 1» | 33,5 | 25 | 0,00049 | 0,491 |
| 1 1/4» | 42,3 | 32 | 0,00080 | 0,804 |
| 1 1/2» | 48 | 40 | 0,00126 | 1,257 |
| 2» | 60 | 50 | 0,00196 | 1,963 |
| 2 1/2» | 75,5 | 70 | 0,00385 | 3,848 |
| 3» | 88,5 | 80 | 0,00503 | 5,027 |
| 3 1/2» | 101,3 | 90 | 0,00636 | 6,362 |
| 4» | 114 | 100 | 0,00785 | 7,854 |
В таблице 3 характеристики полипропиленовых труб усиленных, чаще всего применяемых для отопления PN20.
Таблица 3.Внутренний объем 1 метра полипропиленовой трубы.
| Наружный диаметр, мм | Внутренний диаметр, мм | Объем, м3 | Объем, л |
| 20 | 13,2 | 0,00014 | 0,137 |
| 25 | 16,4 | 0,00022 | 0,216 |
| 32 | 21,2 | 0,00035 | 0,353 |
| 40 | 26,6 | 0,00056 | 0,556 |
| 50 | 33,4 | 0,00088 | 0,876 |
| 63 | 42 | 0,00139 | 0,139 |
| 75 | 50 | 0,00196 | 1,963 |
| 90 | 60 | 0,00283 | 2,827 |
| 110 | 73,4 | 0,00423 | 4,231 |
В таблице 4 приведены характеристики металлопластиковых труб.
Таблица 4.Внутренний объем 1 метра металлопластиковой трубы.
| Наружный диаметр, мм | Внутренний диаметр, мм | Объем, м3 | Объем, л |
| 16 | 12 | 0,00011 | 0,113 |
| 20 | 16 | 0,00020 | 0,201 |
| 26 | 20 | 0,00031 | 0,314 |
| 32 | 26 | 0,00053 | 0,531 |
| 40 | 33 | 0,00086 | 0,855 |
Пример расчета объема системы отопления
Трубы отопления стальные причем стояки выполнены из труб 1/2’’, подача и обратка из трубы 1’’. Общая длина стояков 12 м, длина обратки и подачи 20м.
Считаем. 12х0,177+20х0,491=11,944 л.
Теперь остается сложить объем теплоносителя в радиаторах, в трубах отопления, в котле (объем указан в паспорте), расширительного бачка и в результате объем системы отопления.
Таким образом, объем системы отопления — это сумма объемов всех ее элементов. Зная объем системы отопления можно приступить к выбору расширительного бака или котла. Кроме того, расчет объема системы отопления необходим при приобретении и заливки теплоносителя. Однако в этом случае следует учесть еще объем расширительного бака и внутренний объем теплообменника котла. Вся эта информация присутствует в паспорте на котел.
Получение результата экспериментальным методом
На практике возникают проблемные ситуации, когда гидравлическая система имеет сложную структуру или некоторые ее фрагменты проложены скрытным способом. В этом случае определить геометрию ее частей и рассчитать общий объем становится невозможно. Тогда единственным выходом становится проведение эксперимента.
Использование коллектора и укладка труб под стяжку – передовой способ скрытного подведения горячей воды к радиаторам отопления. Точно рассчитать длину коммуникаций при отсутствии плана невозможно
Необходимо слить всю жидкость, взять какую-либо мерную емкость (например, ведро) и наполнить систему до нужного уровня. Заливка происходит через самую верхнюю точку: расширительный бак открытого типа или верхний спусковой клапан. При этом все остальные клапаны должны быть открыты во избежание образования воздушных пробок.
Если движение воды по контуру осуществляет насос, то нужно дать ему час или два поработать без подогрева теплоносителя. Это поможет выгнать остаточные воздушные скопления. После этого нужно еще раз долить жидкость в контур.
Такой метод можно использовать и для отдельных частей отопительного контура, например, теплого пола. Для этого нужно его отсоединить от системы и таким же образом “пролить”.
Площадь основания коробки
Приведенные выше формулы применяются для подсчета объема тары в форме параллелепипеда. При не стандартных формах площадь объем коробки считается по формуле:
- V=S*h, где:
- S – площадь основания (м 2)
- h – высота (м),
- V — объем (м 3) .
Формула площади S основания коробки (контейнера) необходимо менять в зависимости от формы тары.
S=a*b; S=a 2 =а*а
берем в случае, когда у нас картонное изделие прямоугольной или квадратной формы.
Некоторые товары, требующие транспортировки, имеют особенные параметры.
В таких случаях требуется упаковать товар в тару из картона сложной конфигурации, которая имеет нестандартную форму и эксклюзивный дизайн, способный выделить ее содержимое среди похожей продукции. Для этого и нужно знать, как посчитать площадь коробки другой конфигурации. Будем использовать формулы для нахождения площади многоугольника: треугольника, шестиугольника и восьмиугольника.
S=1/2*a*h
Этой формулой можно воспользоваться для расчета площади основания Вашей тары, если она имеет форму треугольника. Умножив полученное значение на высоту, получите значение объема короба в форме призмы.
В других случаях, смотрите, какая фигура находится в основании конкретной коробки, берите формулу для нахождения ее площади, а затем умножайте полученный результат на высоту.
Данные вычисления требуются для определения объёма системы отопления, при выборе расширительного мембранного бака
. Объём расширительного
мембранного бака
подбирается из расчета не менее 10% от всего литража системы.

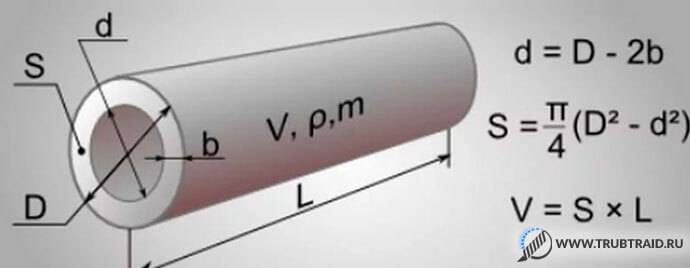

Определите радиус трубы R
-
Читайте также:
. Если необходимо рассчитать внутренний объем трубы, то надо найти внутренний радиус. Если необходимо рассчитать объем, занимаемый трубой, следует рассчитать радиус внешний. Путем измерений можно легко получить диаметр (как внутренний, так и внешний) и длину окружности сечения трубы. Если известен диаметр трубы, поделите его на два. Так, R=D/2 , где D — диаметр. Если известна длина окружности сечения трубы, поделите его на 2*Пи , где Пи=3.14159265 . Так, R=L/6,28318530 , где L — длина окружности.
Найдите площадь сечения трубы. Возведите значение радиуса в квадрат и помножьте его на число Пи . Так, S=Пи*R*R , где R — радиус трубы. Площадь сечения будет найдена в той же системе единиц, в которой было взято значение радиуса. Например, если значение радиуса представлено в сантиметрах, то площадь сечения будет вычислена в квадратных сантиметрах.
Вычислите объем трубы. Помножьте площадь сечения трубы на нее длину. Объем трубы V=S*L , где S — площадь сечения, а L — длина трубы.
Задачи с нестандартными данными
Задача 1. Как посчитать объем, зная высоту и площадь? Обычно такую задачу решают, определяя объем покрытия различных деталей гальваническим путем. При этом площадь поверхности детали (S) известна. Толщина слоя (h) – высота. Объем определяют произведением площади и высоты: V=Sh.
Задача 2. Для кубов интересной, с математической точки зрения, может выглядеть задача определения объема, если известна площадь одной грани. Известно, что объем куба: V=a3, где а – длина его грани. Площадь боковой поверхности куба S=a2. Извлекая квадратный корень из площади, получаем длину грани куба. Используем формулу объема, вычисляем его значение.
Задача 3. Вычислить объем фигуры, если известна площадь и даны некоторые параметры. К дополнительным параметрам можно отнести условия соотношения сторон, высот, диаметров основания и многое другое.
Для решения конкретных задач понадобятся не только знания формул расчета объемов, но и другие формулы геометрии.
Советы при определении объёма труб
Расчёт объёма трубы
Во время проведения замера длины труб важно учитывать:
- При сильном изгибании и провисании пластиковых труб, окончательную длину можно смело увеличивать на 12-15%. При незначительном провисании этим правилом можно пренебречь.
- Если определение объема математическим путем затруднительно, можно воспользоваться экспериментальным. Для этого необходимо поэлементно слить жидкость и вычислить ее фактический объем. После суммировать полученные данные.
- Колени и закругления на трубах измеряются по упрощенному варианту — считаем, что они расположены перпендикулярно друг другу, так как общая потеря будет ничтожна мала.
- При измерении трубы, входящую в батарею, измерение производится до трубок радиатора, с учетом кранов, так как объем их в паспортные данные не входит.
- На входе в котел измерение необходимо производить от рубашки с учетом выходящих трубок.
Сколько литров уходит на принятие ванны
Мы говорили об обычном принятии ванны. Человек просто несколько минут лежит, расслабляется. Потом смыл с себя всё лишнее, ополоснулся под душем и всё. При этом объем воды составит в пределах 200 литров.
А если принимать ванну для релаксации? С обильной пеной, с различными солями, маслами и ароматизаторами? Считается, что полезные эффекты следующие:
- ванна с содой предохраняет кожу от сухости;
- с поваренной солью – оказывает общеукрепляющее действие на организм;
- с морской солью – способствует снижению усталости и болей в суставах, улучшению общего состояния кожи;
- с экстрактом хвои – устраняет аллергические покраснения и успокаивающе действует на нервную систему;
- с осокой – для тех, кто имеет мочекаменные проблемы;
- с медом помогает расслабиться и улучшить сон;
- со смесью из сухого молока – делает кожу эластичной;
- со стаканом фруктового уксуса – избавляет от шелушения кожи.
Тут без поэтапного принятия водных процедур не обойтись.
- 150 – 200 литров на релакс;
- 100 – 200 литров смыть грязь;
- 40 – 50 окончательно ополоснуться под душем.
Таким образом, расход жидкости возрастает в разы.
Наиболее характерные поломки двс 21083
Перегрев
Распространенными причинами перегрева мотора служат поломка термостата, клин вентилятора, а еще утечки охлаждающей жидкости.
Троение
Виной нестабильной работы мотора обычно служат неисправность одного из компонентов бесконтактной системы зажигания. Проверку начните со свечей, высоковольтных проводов и крышки трамблера.
Плавают обороты
Обороты двигателя на холостых чаще всего плавают из-за капризов карбюратора типа Солекс. Возможно один из жиклеров забился либо это возможно глючит экономайзер принудительного холостого хода.
Стуки в двигателе
Так как этот мотор склонен к детонации, важно правильно выставить момент зажигания и стараться использовать качественное топливо. Еще сильно шуметь под капотом могут неотрегулированные клапана
Расчет веса стальной трубы при мощи формул
Довольно часто возникает потребность расчёта веса стального трубопроката, который собственно заключатся в расчёте веса одного погонного метра трубы.
В данной статье мы поможем сделать эти вычисления и узнать, вес трубы в зависимости от её характеристик.
Для расчёта веса трубы можно использовать несколько вариантов, одним из них является специальная таблица веса стальных труб, другим ГОСТ веса труб, а так же расчёт по специальным формулам.
Сегодня мы рассмотрим последний вариант, а именно расчёт веса трубы по формулам.
Данные формулы практически не отличаются по своим результатам, и вполне подходят для расчёта веса стального трубопроката.
Сразу стоит сказать, что имеющиеся две формулы расчёта массы трубы, не ограничиваются, какими то видами стальных труб, это могут быть и газовые и электросварочные трубы, расчёт их веса неизменен и результат будет верным (в пределах этих формул).
Зная формулы и необходимости расчёта веса стального металлопроката, в зависимости от его характеристик вы можете использовать одну из предложенных формул.
Теперь давайте перейдём непосредственно к формулам.
Первая формула по расчёту веса стального металлопроката:
Мп = ((Ду – Тс)/40,5)*Тс.
Ду – собственно диаметр стальной трубы, который измеряется в миллиметрах,
Тс – это толщина стенки стальной трубы, мера измерения миллиметры,
Мп – вес погонного метра трубы.
Теперь перейдём ко второй формуле расчёта веса труб из стали:
Вот собственно вторая наша формула: Мп = (Ду – Тс)*Тс*0,0246615,
Ду – диаметр стальной трубы, измеряемый в миллиметрах,
Тс – толщина стенки трубы из стали, единицы измерения миллиметры,
Мп – итоговый результат, как и в прошлой формуле, представляет собой вес одного погонного метра стальной трубы.
Как видите в данных формулах нет ничего сложного, для их использования и вычисления веса труб не требуется особых знаний и умений, достаточно знать формулы и иметь под ругой калькулятор.
Расчет веса стальной трубы при мощи формул
Расчёт веста труб из стали с помощью специальных формул
Двухтрубный контур в частном доме
Для начала немного обобщим. Возьмём для примера расчет диаметра труб из полипропилена для отопления в частном доме. В основном для контура применяют изделия сечением 25 мм, а отводы к радиаторам ставят 20 мм. Благодаря тому, что размер труб для отопления в частном доме, использованных в качестве патрубков к батареям меньше, происходят следующие процессы:
скорость теплоносителя растет; улучшается циркуляция в радиаторе; батарея прогревается равномерно, что важно при нижнем подключении.
Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм.
Чтобы убедиться в вышеуказанных данных, можно провести расчет диаметра труб для отопления частного дома самостоятельно. Для этого потребуются следующие значения:
квадратура помещения.
Зная количество отапливаемых квадратных метров, мы можем рассчитать мощность котла и какой диаметр трубы выбрать для отопления. Чем мощнее нагреватель, тем большего сечения изделия можно использовать с ним в тандеме. Для обогрева одного квадратного метра помещения потребуется 0,1 кВт мощности котла. Данные справедливы если потолки составляют стандартные 2,5 м;
теплопотери.
Показатель зависит от региона и утепления стен. Суть в том, что чем больше теплопотери, тем мощнее должен быть нагреватель. Чтобы обойти сложные вычисления, которые в приблизительном расчете неуместны, просто нужно добавить 20% к мощности котла, рассчитанной выше;
скорость воды в контуре.
Допускается скорость теплоносителя в диапазоне от 0,2 до 1,5 м/с. При этом в большинстве расчетов диаметра труб для отопления с принудительной циркуляцией принято брать среднее значение в 0,6 м/с. При такой скорости исключается появление шума от трения теплоносителя об стенки;
насколько остывает теплоноситель.
Для этого от температуры подачи отнимают температуру обратки. Естественно, точных данных вы не можете знать, тем более что находитесь на этапе проектирования. Поэтому оперируйте средними данными, которые составляют 80 и 60 градусов, соответственно. Исходя из этого, теплопотери составляют 20 градусов.
Теперь сам расчет как подобрать диаметр трубы для отопления. Для этого возьмем формулу, в которой изначально есть две постоянные величины, сумма которых составляет 304,44.
Последнее действие – это извлечение корня квадратного из полученного результата. Для наглядности посчитаем, какого диаметра трубы использовать для отопления частного дома с одним этажом площадью 120 м2:
304,44 х (120 х 0,1 + 20%) / 20 / 0,6 = 368,328
Теперь вычислим корень квадратный из 368,328, что равно 19,11 мм. Перед тем как выбрать диаметр трубы для отопления, еще раз делаем акцент на том, что это так называемый условный проход. У изделий из разного материала отличается толщина стенок. Так, например, у полипропилена стенки толще, чем у металлопластика. Раз уж мы в качестве образца вяли полипропиленовый контур, продолжим рассматривать этот материал. В маркировке этих изделий указывается наружное сечение и толщина стенок. Методом отнимания узнаем нужную нам величину и подбираем в магазине.
Соотношение наружного и внутреннего диаметра полипропиленовых труб
Для удобства воспользуемся таблицей.
По результатам таблицы можно сделать вывод:
- если достаточно номинального давления в 10 атмосфер, то подходит наружное сечение трубы для отопления в 25 мм;
- если требуется номинальное давление в 20 или 25 атмосфер, то 32 мм.
Подробности
Определяя расход воды по диаметру, необходимо обязательно учитывать давление внутри труб.
К примеру, сквозь трубу в один метр, имеющую сечение один сантиметр, транспортируется намного меньше воды за такое же время, как через трубопрокат с диаметром в 20 метров. Самый большой показатель воды будет у труб с самым большим диаметром и с самым большим давлением внутри них.
Расход воды у трубы при оптимальном давлении. Расчет пропускной способности по диаметру трубопровода нужен, чтобы определить средний показатель водного расхода при хорошем напоре.
Если подбирать диаметр трубы по объему расходуемой воды, учитывая данные таблицы, то сделать это просто, но данные будут неточными. Если учитывать давление и скорость жидкости в трубах, имеющихся на практике, произвести расчеты на месте, то показатели будут более верными.
Таблица приводит данные расчетов расхода жидкости по трубам с часто применяемым сечением и разных значениях давления.
Средний показатель давления в стандартном стояке считается равен от полутора до двух с половиной атмосфер.
Уровень давления зависит от многоэтажности здания, зависимость регулируют, разделяя систему водопровода на сегменты. Работа насосов для подачи воды изменяет скорость жидкости.
Обращаясь к данным таблицы, расчет потребления жидкости производят, учитывая количество кранов, водонагревательных приборов и ванн и т.д.
Изменяя характеристики проходимости труб посредством установки приборов, контролирующих и экономящих водорасход, типа WaterSave, изменяются данные, не соответствующие табличным значениям.
Как определить диаметр согласно СНиП 2.0.4.01 – 85.
Процесс расчета диаметра трубы относится к сложным, требующим инженерных знаний работам. Часто проектируя трубопроводную систему частного дома, все расчеты выполняют своими руками.
Данные расчета для определения водопропускного объема конструкции можно взять из таблицы, при этом надо точно знать сколько сантехнических приборов и кранов подключено к системе.
СНиП 2.04.01 – 85 предоставляет данные, которыми можно воспользоваться, имея вышеуказанные сведения. С помощью этих показателей устанавливают объем жидкости по сечению труб.
Размер диаметра трубопровода влияет на расчет расхода воды. Не профессионалы могут воспользоваться формулой для получения данных, зная давление с диаметром труб.
Как вычислить расход жидкости, зная давление и диаметр.
Для расчетов применяют формулу q=π × d²/4 × V, в которой:
-q расход воды в литрах.
-d внутренний диаметр трубы в сантиметрах.
-V скорость транспортировки жидкости, измеряется м/с.
Если напор воды обеспечивает водонапорная башня, без нагнетающих насосов, значит, скорость жидкости равна 0.7 до 1.9 метров в секунду. При наличии работы насоса прикладывается паспорт с указанием коэффициента имеющегося напора и скоростью движения жидкости.
Внимание! Данная формула для расчетов считается наиболее доступной, но не единственной. Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды
Совсем иначе себя ведет внутренняя поверхность изделий из стали
Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды. Совсем иначе себя ведет внутренняя поверхность изделий из стали.
Показатель коэффициента сопротивления пластиковых труб меньше, продукция устойчива к образованию коррозии, и увеличивает качество пропускной способности системы.
Методы расчета пропускной способности трубопроводов
Гидравлические расчеты проводятся с целью подбора элементов системы с оптимальными характеристиками для обеспечения бесперебойной работы, уменьшения эксплуатационных расходов и снижения износа оборудования.
Гидравлический расчет трубопровода
Расчеты ведутся с помощью таблиц Шевелева по следующему алгоритму:
- Задается нужный расход Q и оптимальная скорость среды на каждом участке.
- Подбирается диаметр трубы, определяются потери напора по длине.
- Процедура повторяется для всех участков.
- Находится удельное значение потери давления на 1 пог. м.
- Суммируются все остальные потери от всасывания, местного сопротивления и т.д. Полученное значение должно быть меньше или равно мощности насоса.
- Исходя из технических характеристик оборудования определяется расход Qнасоса.
- Сравниваются Q и Qнасоса. При приблизительном равенстве значений насос подобран правильно. Если нет, нужно задать новые параметры и посчитать заново.
Расчет пропускной способности канализационных труб
Задается диаметр и угол наклона, при котором сточные воды стекают произвольно, а система постоянно самоочищается (от 0,005 до 0,035 в зависимости от сечения):
Степень наполнения трубы по нормативу 0,6-0,8 и также зависит от диаметра:
Зависимость наполнения от диаметра трубы
По таблицам Лукиных уточняется, соответствует ли выбранный диаметр заданным параметрам. Если есть отклонения, сечение нужно изменить в большую/меньшую сторону. Для более точных расчетов используются графики, формулы и поправочные коэффициенты.
Расчет пропускной способности газопроводов
В соответствии с параметрами проектируемой сети задаются диаметры труб на входе и выходе в ГРС. Затем, сравнивая значения по таблицам, находят такое соотношение, при котором условия максимально соблюдены.
Давление газа в газопроводе: классификация, виды и категории труб Природный газ используется в быту и на производственных предприятиях. Для доставки его к месту назначения применяют трубопроводы. Важнейший показатель для них — давление газа в газопроводе. Эта…
Как рассчитать параметры дымохода
Главные характеристики, которые определяются в ходе расчетов, — длина трубы дымохода и ее рабочее сечение. При неправильном подборе параметров токсичные вещества не удаляются из камеры сгорания и проникают в помещение.
При проектировании используются нормативы СП 7.13130.2013 и СНиП III-Г.11-62. Хотя последний регламент считается недействующим, там содержатся рекомендации, касающиеся именно дымоходов.
Сложные промышленные устройства рассчитываются в профессиональных бюро, для домашних печей применяется более простая методика.
Пример:
- Задается скорость движения дыма U=2 м/с.
- За час в топке сгорает примерно В=6 кг дров влажностью 20-25%.
- Температура разогретого дыма T=140°.
Объем исходящего дыма определяется по формуле:
Vгаз = (В х Vтоплx (1+Т/273))/3600, м3/с , где Vтопл — объем воздуха, требуемый для сжигания 1 кг дров. В данном случае это 10 м³, для бурого угла 12 м³, для каменного 17 м³.
Vгаз=6х10х(1+140/273))/3600=0,025 м³/с.
Зная объем исходящего газа и его скорость, можно найти площадь сечения трубы дымохода:
S=Vгаз/U=0,025/2=0,0126 м².
Диаметр определяется по геометрической формуле:
D=2√(S/p)=2√(0,0126/3,14)=0,126 м = 126 мм.
Ближайший диаметр трубы с округлением в большую сторону — 150 мм.
Длина дымохода для обеспечения нормальной тяги подбирается по СП 7.13130.2013, где нормируются высота от оголовка до колосниковой решетки печи, конька крыши, а также расстояние до окружающих крупных объектов.
Пошаговая инструкция, как рассчитать водорасход
Произвести подсчеты можно при помощи таблиц. Но полученные результаты будут неточными. Поэтому лучше проводить расчеты на месте, учитывая скорость потока, материал трубопроводных систем и прочие характеристики трубопровода.
Проще всего рассчитать объем расходуемой H2O по следующей формуле:
q=π*d2 /4*V, где:
- q – расход воды (л/с);
- V – скорость течения (м/с);
- d – диаметр (см).
Использовать эту формулу можно и для поиска других неизвестных. Если известен диаметр и расход воды, можно определить скорость потока. А если известны V и q, можно узнать диаметр.
В большинстве стояков напор водного потока равняется 1,5-2,5 атмосфер. А скорость потока обычно составляет 0,8-1,5 м/с. Может быть установлен дополнительный нагнетатель, который меняет параметры внутри системы. Все данные о нем должны быть указаны в техпаспорте.
Минимальное давление в системе должно составлять 1,5 атмосфер – этого достаточно для работы стиральной машины и посудомойки. Чем оно выше, тем быстрее вода движется по трубам, поэтому водорасход повышается.
Для получения более точных результатов применяется формула Дарси-Вейсбаха, которая учитывает возможные изменения напора воды, что приводит к повышению или снижению давления.
ΔP=λ*L/D*V2 /2q *ϸ, где:
- ΔP – потеря давления на сопротивлении движения потока;
- λ – показатель потерь на трение по всей длине;
- D – сечение трубы;
- V — скорость течения;
- L – длина трубопровода;
- g – константа = 9,8 м/с2;
- ϸ — вязкость потока.
Такую формулу обычно используют для выполнения сложных расчетов гидродинамики. В остальных случаях применяются упрощенные варианты.
Частный случай расчета водорасхода – через отверстие крана. Применяется формула:
q=S*V, где:
- Q – водорасход;
- S – площадь окружности (отверстия крана), определяется по формуле S= π*r2;
- V – скорость течения, если она неизвестна, определить ее можно, исходя из формулы V=2g*h, где g – константа, h – высота водного столба над отверстием крана.
Правила расчета
При выполнении вычислений необходимо учитывать следующие правила:
- Следить за правильностью величин. Если одно значение исчисляется в м/с, то другое должно измеряться в л/с (не в кг/час). Иначе произведенные расчеты будут неверными.
- Применять правильные значения констант.
- Учитывать данные нагнетателя системы, если он используется. Вся информация о его влиянии на параметры системы указывается в техническом паспорте.
- Промежуточные вычисления рекомендуется проводить с точными величинами, а конечный результат можно округлить (лучше в большую сторону).
Чтобы облегчить расчеты, можно воспользоваться калькуляторами в режиме онлайн, в которые достаточно только ввести все известные данные.
Виды сечений труб.
Для прокладки водопровода или канализации в строительстве применяют трубы различных форм и сечений. Для классического водопровода могут использоваться круглые, квадратные, прямоугольные, треугольные, эллипсовидные и прочие трубы. Для канализации используют трубы круглой, полукруглой, эллиптической, полуэллиптической, яйцевидной, прямоугольной, трапецеидальной и прочих форм и сечений.
Наибольшей популярностью пользуются трубы с круглой формой поперечного сечения. Изготовление таких труб малозатратно, они обладают хорошими техническими характеристиками, а также рядом отличных технических и эксплуатационных качеств.
Для расчета веса трубы, либо длины трубы вы можете воспользоваться трубным калькулятором.
Виды сечений трубопровода могут быть различными:
Далее представлены формы поперечных сечений самотечных труб и каналов, такие как:
- а) – Круглое,
- б) – Полукруглое,
- в) – Шатровое,
- г) – Банкетное,
- д) – Яйцевидное (овондальное),
- е) – Эллиптическое,
- ж) – Полукруглое с прямыми вставками;
- э) – Яйцевидное перевернутое,
- и) – Лотковое,
- к) – Пятиугольное,
- л) – Прямоугольное,
- м) – Трапецеидальное
Расчет сечения трубопровода.
Формула площади поперечного сечения трубы будет зависеть от того, какова форма этого сечения. Для расчета сечения трубопровода необходимо вычислить площадь круга с диаметром, который равен наружному диаметру трубы, после чего вычесть толщину ее стенок.
Площадь круга рассчитывается по формуле: S = Pi*(R^2) или S=Pi*(D/2-N)^2,
- R – радиус круга, равный половине ее внутреннего диаметра;
- S — искомое значение;
- Pi — число «пи», которое обычно округляют до 3,14.
- D и N- наружный диаметр и толщина стенки трубы.
В качестве примера производим расчет площади внутреннего сечения круглого трубопровода с внутренним диаметром, в 100 мм.
Радиус, данной трубы, будет составлять 50 мм, или 0,05 м.
Площадь трубы будет равна 3,14 х 0,05^2 = 0,00785 м2.
Внимание: рассчитывая проходимость самотечных трубопроводов (например, бытовой канализации) принимайте в расчет не полное, а так называемое живое сечение потока, которое ограничено средним уровнем воды
- а) – полное сечение,
- б) – живое сечение потока в частично заполненной трубе,
- в) – живое сечение потока в лотке.
Все необходимые данные о внутреннем диаметре ВГП труб, которые применяются при монтаже внутренних коммуникаций, можно найти в ГОСТ 3262-75, по которому эти трубы изготавливаются.
Особенности труб с различными сечениями.
Трубы круглого сечения очень просто очищаются от образовавшегося осадка гидравлическим способом с использованием шаров и цилиндров
По мере того увеличения диаметра трубы круглого сечения, давление грунта и временной внешней нагрузки стремительно увеличиваются. Для уменьшения усилия в стенках труб, своду придают полуэллиптическое сечение.
Иногда может использоваться яйцевидная форма сечения, труба такого сечения способна высокие статические и динамические нагрузки, но такая трубы имеет и недостатки: для монтажа труб с таким сечением необходима большая высота канала и глубина заложения, чем для труб круглого сечения при одинаковой пропускной способности.
Кроме этого, в трубах эллиптического сечения намного быстрее образуется осадок, который отлаживается на стенках. В тех местах, где присутствуют плывуны и грунт очень влажный, могут использоваться трубы лотковой формы. Это позволяет прокладывать канализационные сети на меньшей глубине.
Точность измерения давления, производимого датчиком
Отдельно нужно отметить требования к точности измерения давления, производимого датчиком. Нетрудно посчитать, что общепромышленный датчик давления, имеющий погрешность в 0,5 % для емкости высотой в 3 метра даст ошибку измерения в:
Значение не кажется столь большим. Однако, если емкость при этом имеет диаметр, скажем, в 2 метра, погрешность вычисления объема составит:
или 47,1 литров.
Достаточно большое значение, с учетом того, что в течение рабочего дня могут производиться десятки циклов наполнения / опустошения емкости. При этом данное значение не учитывает дополнительную погрешность, вызываемую перепадами температуры.
Именно поэтому датчики для решения задач вычисления объема обычно имеют погрешность не более 0,1 %. При тех же условиях, такой датчик даст ошибку измерения всего в 9,42 литра, то есть в 5 раз меньшую.
Второй способ вычисления: аппроксимация
Рисунок 2. Емкость под углом
Рисунок 3. Реальная и аппроксимированная зависимости объема жидкости от высоты
На практике часто встречаются емкости, имеющие искажения формы внутренней поверхности, к которым неприменим геометрический метод вычисления объема емкости.
Например, для емкости, установленной под углом (Рисунок 2), наклон в 2…3 градуса, кажущийся незначительным, сильно нарушит точность измерений – в горизонтальной емкости поверхность жидкости вместо прямоугольника будет иметь гораздо более сложную форму, что значительно меняет зависимость объема от уровня.
Емкость может иметь утопленный в стенку люк. В этом случае нужно производить вычисления уже по трем разным формулам, вместо двух. К тому же, зависимость объема на участке с люком будет куда более сложной, чем для прямого цилиндра.
Также, геометрический метод на практике неприменим к емкостям, в которых производится перемешивание продукта. Массивное устройство внутри емкости значительно исказит результаты вычислений – датчик будет показывать объем, больший, чем реальный.
Предусмотреть готовые алгоритмы для каждой подобной ситуации и внести их в датчик – задача практически невыполнимая. Тут на помощь приходит более трудоемкий, но и значительно более гибкий способ измерения.
Если начать заливать в емкость, допустим, по 100 литров жидкости и при этом на каждом шаге отмечать высоту, соответствующую залитому объему, мы получим так называемую «тарировочную таблицу».
Суть в следующем: нестандартная форма емкости моделируется с использованием некоторого количества прямых отрезков. Чем их больше, тем точнее будут производиться вычисления. Таким образом, можно высоте столба жидкости поставить в соответствие ее объем. Если жидкость, например, находится посередине между двумя точками, то и объем вычисляется, как среднее значение объемов в этих точках (Рисунок 3).
Очевидно, что от количества точек, используемых при тарировании, значительно зависит точность результата. Если для участка с линейной зависимостью объем / высота достаточно двух точек, до для нелинейных участков их требуется гораздо больше.
Тарирование на нелинейном участке можно производить шагами, в два раза большими, чем допустимая погрешность на данном участке.
Например, если в конусной части емкости необходимо получить точность не ниже 20 литров, шаги тарирования должны быть не более 40 литров. Тут следует помнить простое правило – чем меньше шаги и больше точек, тем выше итоговая точность работы.
Недостаток метода в том, что датчик, перенесенный на другую емкость, снова потребует тарирования. Однако, единожды оттарированный на одной емкости датчик будет не только давать максимально высокую точность вычислений, но и позволит подсчитывать объем для жидкостей с различными плотностями – достаточно будет лишь ввести в него это значение.
Это значит, что можно произвести тарирование с использованием обычной воды, а затем, предварительно поменяв значение плотности жидкости в памяти датчика, заливать продукт, имеющий плотность, отличную от плотности воды.
Таким образом, мы получаем гибкий и точный метод, позволяющий работать с емкостями любой формы и жидкостями любой плотности.
Источник
Проведение расчетов
Следовательно, объем рассчитывается путем умножения площади внутреннего сечения трубы на ее длину.
Сечение трубопроводов чаще всего имеет форму круга, площадь которого равна произведению квадрата радиуса на число π = 3,14. Или, как вариант, произведению π на квадрат диаметра, поделенный на 4. Формула объема цилиндра (в нашем случае — воды) выглядит так:
Таким образом, объем воды в трубе равен произведению площади сечения на длину трубы в метрах. Полученная величина покажет количество воды в м3.
Рассмотрим, как рассчитать объем трубы не в кубометрах, а в литрах. Для расчета надо умножить ее объем на 1000, именно столько литров вмещает один кубометр. Можно сразу считать объем трубопровода в литрах, но для этого надо все измерения длины производить в дециметрах, площадь трубы также надо считать в квадратных дециметрах. Это неудобно и наверняка внесет путаницу, поэтому проще найти кубометры и умножить их на 1000. Посчитать объём трубы в м3 поможет рассмотренная формула или онлайн-калькулятор, которых много в сети Интернет. Все они действуют по единому принципу — в пустые графы надо внести свои данные, нажать кнопку, и система мгновенно выдаст правильный результат.
Площадь поперечного сечения
S = 0,785 × D2
При этом ситуация будет выглядеть несколько сложнее, чем это представляется поначалу. Дело в том, что для расчета нужен внутренний диаметр, который измеряется обычным штангенциркулем. Как найти объем жидкости, если неизвестна толщина стенок трубы, а доступен только наружный диаметр.
Если возможности измерить внутренний диаметр нет, то приходится либо использовать предполагаемое значение, либо делать два (или более) расчета, из которых выбирать наиболее подходящее значение.
Толщина стенок может составлять один или два миллиметра, для изделий большого диаметра толщина может быть до 5 мм. При большой длине объем трубопровода с толстыми стенками значительно отличается от объема тонкостенных труб. В некоторых ситуациях важно найти точное значение, например, рассчитывая количество теплоносителя в системе теплого пола, отопительном контуре дома
Для тех, кто затрудняется, как посчитать площадь трубы, создан онлайн-калькулятор (и не один). Его легко отыскать в сети Интернет и, подставляя в окошечки программы собственные данные, легко и быстро получить необходимые значения.
Сколько жидкости в системе
Рассмотрим, как посчитать количество воды или иной жидкости во всей системе. Самый простой вариант — вычислить площадь сечения и умножить ее на суммарную длину трубопровода. Однако систем, состоящих из одних только труб, не бывает. Кроме того, трубопроводы тоже разные, что способно изменить искомое значение в большую или меньшую сторону.
- трубопроводы;
- радиаторы, конвекторы или иные нагревательные приборы;
- задвижки, шаровые краны, прочая запорная аппаратура.
Если речь идет о системе частного дома, то в расчет придется принимать дополнительные элементы:
- котел отопления;
- расширительный бак;
- система теплого пола (если она есть);
- коллектор отопления, регулировочный узел;
- фитинги, переходники и прочие дополнительные элементы.
Таким образом рассчитывается вместимость всех участков трубопроводов. Внутреннюю емкость фитингов можно найти в сети или вычислить самостоятельно.
Для узлов регулировки, коллекторов и прочих приборов данные указываются в документации: техническом паспорте, руководстве пользователя или иных сопроводительных документах. Объем всей системы является суммой габаритов всех ее элементов.
Внутренний объем
Существенно облегчает расчет расчет объема воды в 1 метре трубы таблица, приведенная ниже. Она содержит параметры трубопроводов и объемы 1 и 10 погонных метров. Значения приведены именно в литрах, поскольку большинство проблем возникает именно на стадии перевода кубометров в литры. Вместо того, чтобы мучиться с калькулятором и считать количество воды в 1 погонном метре, таблица сразу выдает нужное значение, необходимо лишь измерить внутренний диаметр. Если это сделать невозможно, система собрана и уже функционирует, то можно вычесть из имеющегося диаметра 2 или 4 мм и найти необходимое значение.
Из таблицы можно получить данные о всех существующих типоразмерах труб с внутренним диаметром от 4 до 1000 мм. Это самые распространенные варианты, а другие вряд ли могут понадобиться. Данные достаточно точны, и могут обеспечить вполне качественный подсчет параметров системы или отдельной трубы.
Как произвести расчет без калькулятора
Трубопроводный транспорт в условиях России играет очень важную роль. По нему перекачиваются огромные количества жидких продуктов. Кроме воды транспортируется сжиженный газ, нефть и продукты её переработки и другие жидкости, в ряде случаев агрессивные.
Вместимость такого изделия определяется диаметром внутреннего пространства, например для размера 820 х 10 миллиметров рабочий диаметр мы можем определить соотношением Д = 820 – 10 х 2 = 800 мм. Однако, лучше сразу перейти к общепринятой единице – метру. При внутреннем диаметре изделия 0,8 метра соотношение для расчёта выглядит следующим образом:
V = П*r2l
- V – объем;
- П – число пи, равное 3,14;
- r – радиус;
- l – её длина.
Однако высчитывать объем одиночного изделия не имеет смысла. Лучше сразу применить это соотношение для определения объёма всего трубопровода.
Этот показатель важен для того чтобы знать количества перекачиваемого продукта, которое останется в трубопроводе по окончании транспортировки нужного объема. Однако трубопроводы не используются в режиме разовой перекачки. Они предназначены для постоянной эксплуатации.
По такой же методике рассчитываются объёмы емкостей цилиндрической формы – цистерн, бочек и прочих подобных.
В трубопроводном транспорте для магистралей используются в основной массе электро сварные одно или двух шовные трубы с различной толщиной стенок. Для повышения производительности трубопровода продукты по нему перекачиваются под большим давлением – до 130 атмосфер.
Поэтому для производства используется листовой металл толщиной до 36 миллиметров. Основной способ соединения в трубопроводах – электросварка, поэтому в качестве материала изготовления используются стали с низким содержанием углерода, такие, как 09Г2С, 09Г2ФБ и другие подобные.
Основным регламентирующим документом для производства электро сварных прямо шовных труб являются ГОСТы 10804 и 10805, однако применяются также множество технических параметров, предусматривающих определенные условия изготовления труб которые будут эксплуатироваться в агрессивной среде.
Важным направлением применения труб являются вентиляционные системы промышленного и бытового назначения. Для обеспечения прочностных показателей в них чаще всего используются прямоугольные короба, рассчитывать вместимость которых гораздо проще.
Коробчатые трубопроводы для вентиляции производятся, как правило, из оцинкованной стали, имеющей длительный срок эксплуатации. Но в последнее время наметилась тенденция применение для вентиляционных систем из пластиковых материалов, срок службы которых может превышать этот показатель для металлических аналогов.
Это же относится к использованию пластиков для водопроводных напорных и самотёчных систем.
Точное определение объёма труб и трубопроводов из них доступно всем пользователям сети Интернет и это позволяет избежать серьёзных ошибок при проектировании самых различных объектов народного хозяйства.
Классификация нагрузок на профильную трубу
Каждый строительный материал оказывает определённое сопротивление внешней нагрузке, и сталь не является исключением.
Если нагрузка на профиль находится в пределах нормы, то стальная труба может согнуться, но она справиться с нагрузкой.
Если груз убрать, то конструкция из стали вернётся в прежнее положение.
Однако если произошло превышение нормы нагрузки, начинается деформация трубопроводного изделия, в результате чего происходит разрыв профиля в месте сгиба.
Чтобы избежать возникновения в будущем неприятных ситуаций, следует сделать расчёт нагрузки на профильную трубу.
При вычислении нагрузки на профиль необходимо учитывать следующие параметры:
- размер и тип сечения;
- показатель напряжения трубопровода;
- величина прочности материала;
- тип нагрузки.
Согласно своду правил (СП) нагрузка на профиль может быть:
- постоянной. При этом показатели её веса и давления остаются неизменны (вес элементов здания, грунта и др.);
- временной (вес лестничного проёма, котельной в частном доме и др.);
- краткосрочной (снег и ветер, вес человека и др.);
- особой (автоавария и др.).
Например, при возведении навеса во дворе частного дома профиль используют в качестве несущей конструкции. В этом случае при вычислении нагрузки следует учитывать такие параметры:
- материал для навеса;
- вес снежного покрова;
- скорость ветра и др.
Для этого необходимо воспользоваться сводом правил СП «Воздействия и нагрузки». В нём имеется несколько карт и правила, которые следует использовать при вычислении нагрузки профильной трубки.
ПОСМОТРЕТЬ ВИДЕО
При вычислении нагрузки на профильную трубку применяются такие методы:
- расчёт нагрузки на профильную трубу с использованием сведений из справочных таблиц;
- применение формулы напряжения при изгибе трубопроводного изделия;
- расчёт нагрузки с использованием специального калькулятора.
Для вычисления прогиба профиля нужно использовать такие сведения:
- величину момента трубной инерции (I);
- длину пролёта (L);
- величину нагрузки на трубопроводное изделие (Q);
- величину модуля упругости, взятую из СНиП.
Такие значения надо вставить в определённую формулу прогиба. Для каждого метода определения нагрузки составляется своя формула прогиба.
В итоге не обладая базовыми правилами из физики и не видя в глаза Сопромат, следует заказать расчёт нагрузки на определённые конструкции (кровля, каркас) и трубопроводные изделия специалисту в этом деле.
Внутренний объем
Существенно облегчает расчет расчет объема воды в 1 метре трубы таблица, приведенная ниже. Она содержит параметры трубопроводов и объемы 1 и 10 погонных метров. Значения приведены именно в литрах, поскольку большинство проблем возникает именно на стадии перевода кубометров в литры. Вместо того, чтобы мучиться с калькулятором и считать количество воды в 1 погонном метре, таблица сразу выдает нужное значение, необходимо лишь измерить внутренний диаметр. Если это сделать невозможно, система собрана и уже функционирует, то можно вычесть из имеющегося диаметра 2 или 4 мм и найти необходимое значение.
Из таблицы можно получить данные о всех существующих типоразмерах труб с внутренним диаметром от 4 до 1000 мм. Это самые распространенные варианты, а другие вряд ли могут понадобиться. Данные достаточно точны, и могут обеспечить вполне качественный подсчет параметров системы или отдельной трубы.
Единицы измерения объема жидкости
Интернациональная система единиц предполагает измерение объемов в м3. В обыденной жизни чаще используют внесистемные единицы: литр, миллилитр. Когда определяются, как посчитать объем в литрах, используют систему перевода: 1 м3 = 1000 литров.
Использование в повседневной жизни иных внесистемных мер может вызвать трудности. Англичане используют более привычные для них баррели, галлоны, бушели.
Система перевода:
| Английские меры | Русские меры | ||
| Бушель | 36,4 л | Ведро | 12 л |
| Галлон | 4,5 л | Бочка | 490 л |
| Баррель(сухой) | 115,628 л | Штоф | 1, 23 л |
| Баррель (нефтяной) | 158, 988 л | Чарка | 0, 123 л |
| Английский баррель для сыпучих веществ | 163,65 л | Шкалик | 0,06 л |
Нестандартное сечение трубы
Сечение трубы не всегда бывает круглым. Так, например, оно может быть овальным, трапециевидным или прямоугольным. Как тогда делать расчет? Ведь все методы вычислений, которые были приведены выше, были рассчитаны на круглое сечение.
В расчете труб нестандартных сечений на самом деле нет ничего сложного. Пригодятся также простейшие знания из школьной программы. Например, у вас имеется труба квадратного либо прямоугольного сечения, которые представляют собой ничто иное, как обычный четырехугольник. Рассчитать площадь такой фигуры очень просто – нужно найти произведение ширины и длины сторон. Зная площадь сечения, можно найти объем – умножить площадь и длину конструкции.
Для нахождения площади окраски квадратных труб, нужно получить значение произведения периметра сечения (сумма длин всех сторон) и длины трубы.
Если в работе используются материалы, имеющие трапециевидное сечение, то их периметр можно подсчитать по следующей формуле: сложить длину всех сторон. Далее полученное значение нужно умножить на длину имеющейся трубы. Таким образом, мы вычислим её площадь.
Если труба имеет овальное сечение, то вычисления похожи на те, что были описаны выше. В частности, находится длина окружности овала и значение площади. Чтобы получить площадь поверхности, нужно посчитать произведение длины окружности и длины трубы. Для нахождения объема — площадь сечения овальной трубы умножается на длину трубы.
Нередко начинающему работнику приходится сталкиваться с такой задачей, как расчет площади внутренних/внешних стенок или поперечного сечения трубопровода. В статье речь пойдет об основных формулах, которые помогут произвести расчет площади трубы для проведения самых разных работ.
Как определить объем здания?
Некоторые прикладные задачи требуют знаний об объеме зданий и сооружений. К ним относятся проблемы ремонта, реконструкции, определения влажности воздуха, вопросы, связанные с теплоснабжением и вентиляцией.
Прежде чем ответить на вопрос о том, как посчитать объем здания, делают замеры по внешней его стороне: площади сечения (длина умножается на ширину), высоты здания от нижней части первого этажа до чердака.
Определение внутренних объемов отапливаемых помещений проводят по внутренним обводкам.
Примеры практического применения расчета объёма труб
Попробуем на нескольких конкретных ситуациях разобрать последовательность действий при выполнении расчетов, связанных с объемом труб.
Пример №1
В загородном доме планируется замена воды в системе отопления на не застывающий на морозе аналог — пропиленгликоль. Необходимо рассчитать объем требуемого теплоносителя.
Система отопления состоит из печи с рубашкой на 70 литров, трех биметаллических радиаторов по 7 секций каждая, а также 85 метров полипропиленовых труб PN25 (25 x 4,2).
Стандартные трубы PN25 (25 x 4,2), чаще всего применяемые при организации отопительного контура, имеют внутренний диаметр 16,6мм. Так как объем жидкости необходимо рассчитывать в литрах, то в качестве единицы измерения будем использовать дециметры. Соотношения следующее: 1м = 10 дм и 1мм = 0,01 дм. Следовательно, d = 0,166 дм и L = 850 дм.
Далее рассчитываем общий объем труб. Для этого воспользуемся формулой:
И получим:
- Объем рубашки котла мы знаем, он равен V2 = 70л.
- Также в паспорте биметаллического радиатора находим данные от том, что объем одной секции данного изделия равен 0,28л. Выходит общий объем всех трех радиаторов:
Теперь, зная общий объем жидкости, необходимой для заполнения данной системы отопления, можно смело, используя запас в размере 15%, заказывать 110 литров пропиленгликоля.
Что предпринимать, если форма тела не столь четко определена?
Определение объема сложных геометрических конструкций — работа не из легких. Стоит руководствоваться несколькими незыблемыми принципами.
- Любое тело можно разбить на более простые части. Объем равен сумме объемов его отдельных частей.
- Равновеликие тела имеют равные объемы, параллельный перенос тел не меняет его объема.
- Единицей объема считают объем куба с ребром единичной длины.
Наличие тел неправильной формы (вспомним пресловутую корону царя Герона) не становится проблемой. Определение объемов тел гидростатическим взвешиванием вполне возможно. Это процесс непосредственного измерения объемов жидкости с погруженным в нее телом, который будет рассмотрен ниже.
