Установка монолитного перекрытия на ленточный фундамент

Профессиональная укладка плит перекрытия — залог безопасности выполнении работ и надежность возводимого здания.
Такие работы осуществляются с обязательным выполнением требований СНиП и разделов проекта строительства дома.

Правильная организация работ начинается с подвоза готовых ЖБИ. Некорректная перевозка и пренебрежение требованиями изготовителей по транспортировки и разгрузки-выгрузки, становятся главными причинами появления трещин и других дефектов на поверхности ЖБИ.

Чтобы уменьшить затраты на строительно-монтажные работы, правильнее будет если организовать выполнение монтажных работ непосредственно с машины.

Виды

Железобетонные плиты перекрытия изготавливаются по двум технологиям – с применением опалубки и без нее.

В первом случае бетон заливают в опалубку, после этого с помощью вибрации его уплотняют, на последнем этапе изделия подвергают термообработке. Железобетонные изделия данного типа можно узнать по немного неровным краям и шероховатой поверхности. Они более прочные, долговечные, обладают изоляционными свойствами.

Безопалубочная технология предполагает заливку бетонной ленты, которая после набора прочности разрезается на плиты стандартного размера. Они получаются с более гладкой поверхностью и ровными краями.

Кроме этого плитные изделия делятся на:

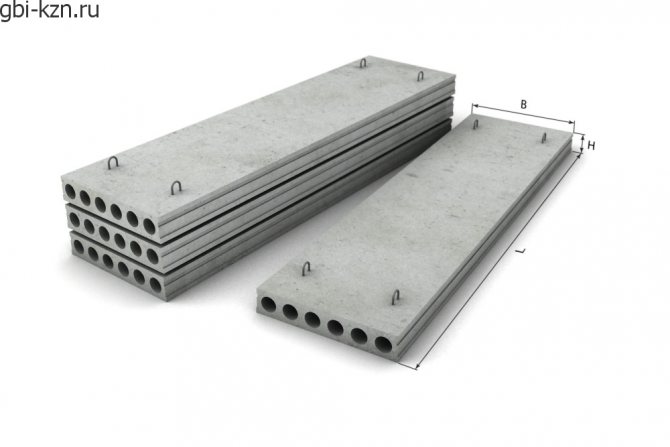

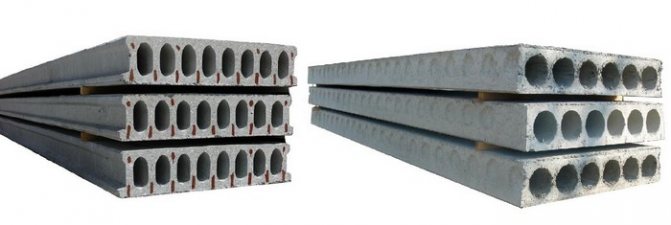

1. Пустотные (со сквозными продольными отверстиями).
2. Монолитные (полнотелые с усиленным армирующим каркасом).
3. Облегченные (армируются натянутой сеткой).
4. Сплошные доборные (доборные элементы из бетона высокой прочности).
5. Ребристые или шатровые (с ребрами жесткости, повышающими устойчивость к механическим воздействиям).
6. Полнотелые (самые прочные, но и самые тяжелые).

Пустотные плиты обладают хорошими теплоизоляционными и звукоизоляционными характеристиками, при этом они имеют небольшой вес. Именно ими чаще всего накрываются ленточные фундаменты в малоэтажном строительстве. Они ненамного утяжеляют общий вес здания, поэтому под них не нужно сооружать ленту повышенной прочности.

Возводя здание на подвижном грунте, иногда используют шатровые плиты. Они изготавливаются с двумя продольными ребрами жесткости, благодаря чему имеют П-образную форму. Обеспечивают максимальную защиту фундаменту и надземной части здания от деформаций.

Применяют и полнотелые перекрытия тоже, но это не самый рациональный вариант. Они слишком тяжелые для фундамента малоэтажного дома.

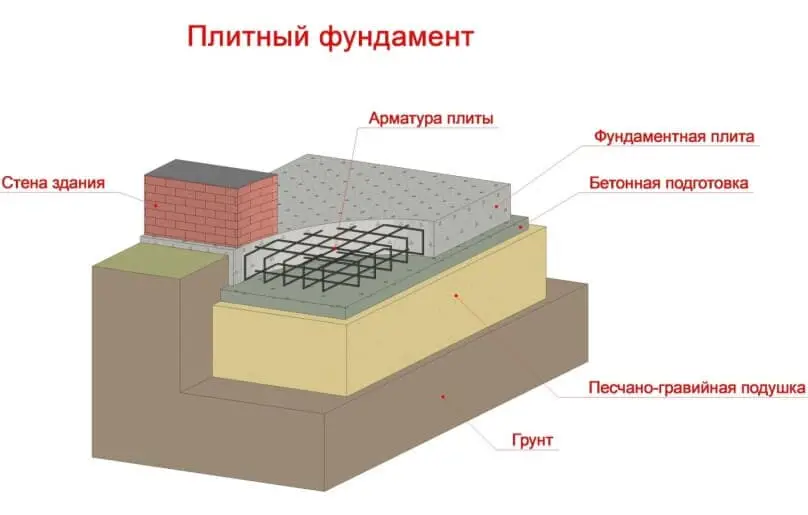

Преимущества и особенности плитного основания

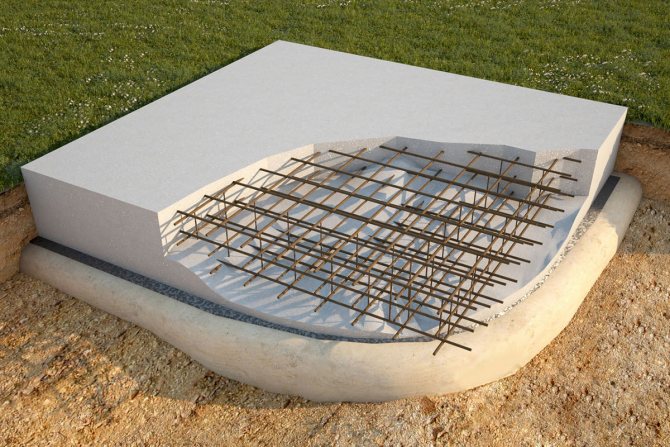

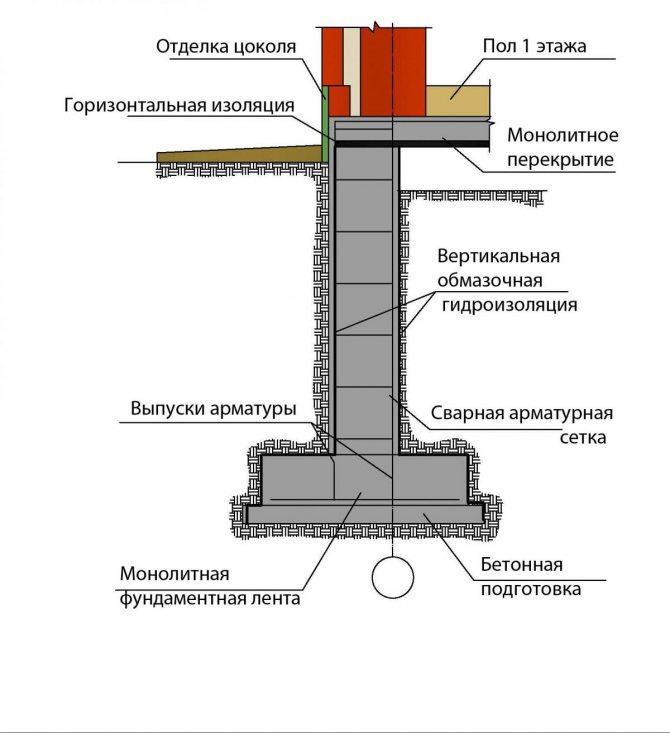

Принимая решение монтировать фундамент ленточного типа с монолитной плитой, необходимо четко понимать с какими положительными и отрицательными его сторонами придется столкнуться как мастерам, так и хозяевам будущего дома. Основными плюсами монолитного базиса ленточного типа являются:

• Высокая прочность фундамента. Технология армирования бетонной подушки-плиты позволяет увеличить способность фундамента выдерживать повышенные нагрузки.
• Возможность возведения здания как на простых грунтах, так и на грунте с неподходящими под строительство особенностями (торф, глина, суглинок, высокое расположение грунтовых вод и пр.).
• Длительный срок службы фундамента, исчисляющийся в десятках и сотнях лет.
• Возможность возводить на таком базисе дома любой этажности и назначения.
• Снижение расходов на обустройства пола на первом этаже, поскольку монолитная залитая плита уже является полом.

Но при всех своих положительных сторонах плитный фундамент ленточного типа имеет и некоторые минусы. Таковыми являются:

• Необходимость проведения более точных и тщательных сложных расчетов;
• Чрезмерно большой расход строительных материалов;
• Необходимость привлечения дополнительных рабочих или же большие затраты времени и сил на строительство такого фундамента-плиты;
• Трудозатратность процесса при подготовке котлована под заливку монолитной плиты внутри ленточного основания;
• Сравнительно высокая стоимость проведения работ в отличие от устройства стандартного ленточного фундамента.

Простые советы об АНКЕРОВКЕ и ЗАДЕЛКЕ швов, крепёжных отверстий и стыков между плитами перекрытия.

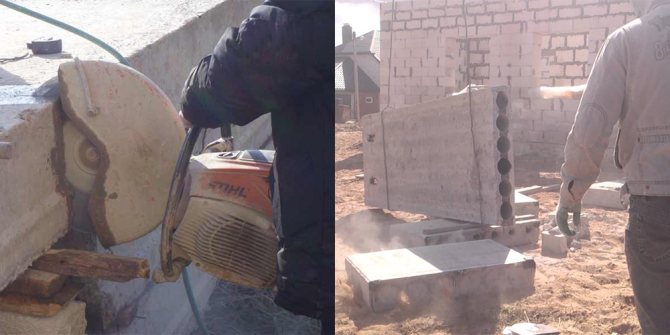

Пробиваем люк

Анкеровка плит перекрытия/Тонкости и Нюансы – [masterkladki]

Расчет пошагово

В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.

Методику самостоятельного определения параметров рассмотрим ниже.

Определение расчетной длины плиты

Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.

Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.

Рисунок 3. Схема жесткого опирания

Рисунок 4. Схема шарнирного опирания

Рисунок 5. Схема многопролетного монолитного перекрытия

Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.

Предварительное определение класса арматуры и марки бетона

Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.

Рисунок 6. Формула и таблица для выбора класса арматуры

Класс арматуры без расчетов подбирается по значению aR, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξR, который высчитываетсяпо формуле, приведенной на рис. 6.

При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.

Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е

в сущности, на растяжение будет работать именно армирующий каркас.

Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.

Определение нагрузки на плиту

Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.

Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.

Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:

Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.

Рисунок 7. Воздействие изгибающего момента и формула для его расчета

Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:

Ммах=(1000×62)/8=4500 кг/м

Подбор сечения арматуры

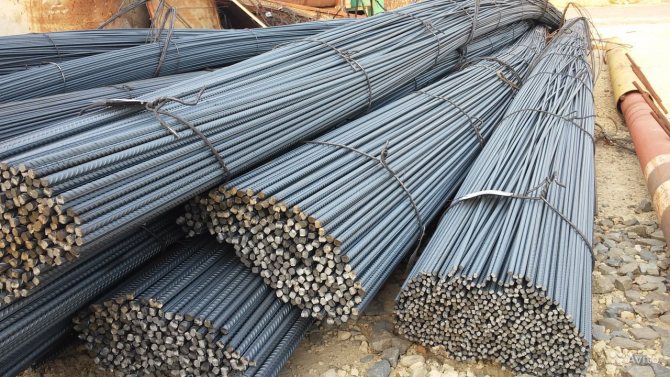

Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.

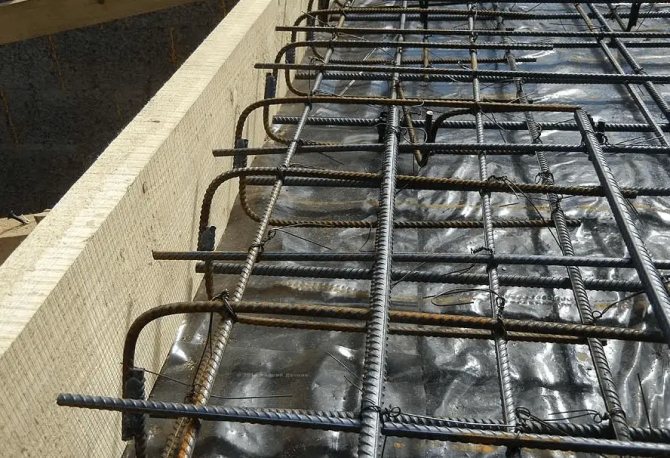

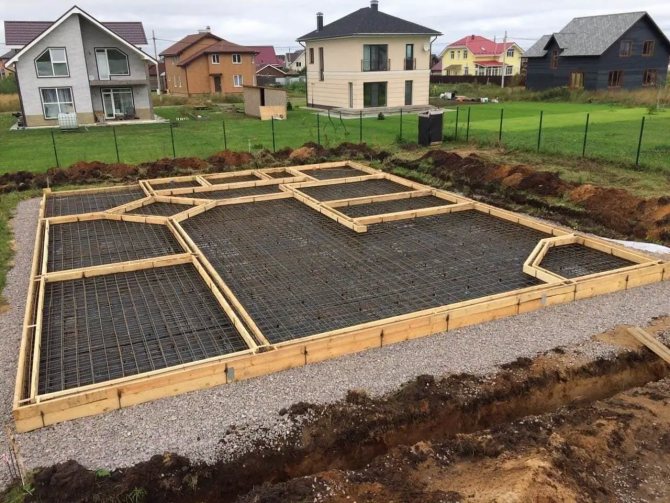

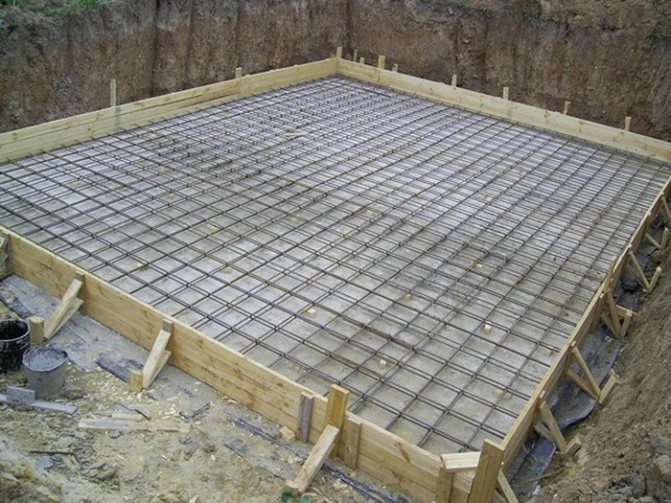

Фото 8. Внешний вид армирующего каркаса

При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9

Рисунок 9. Способы соединения опалубки с каменной стеной

Технология

1. Подготовка территории

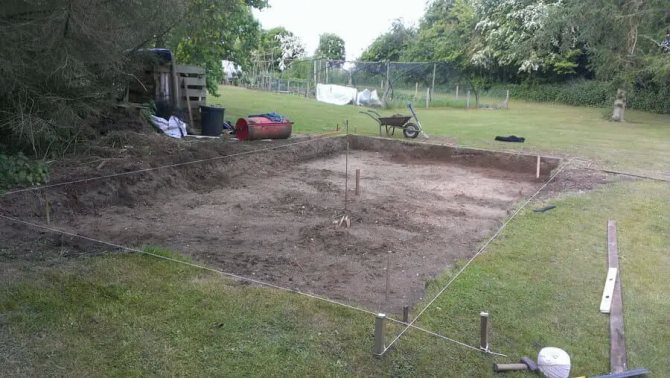

. Площадь предполагаемого строительства очищается от мусора, травы, если есть деревья, их необходимо выкорчевать. Обеспечивается свободный проезд для подвоза и разгрузки плит.

2. Разметка территории

. Сначала отмечается крайняя угловая точка будущего фундамента. От нее отмеряется необходимая длина будущей постройки. В обоих точках вбиваются металлические или деревянные колья и между ними натягивается строительный шнур. Далее, с помощью элементарных математических измерений, находится следующий угол, а затем и последний, четвертый. Все колья соединяем веревкой. Окончательная вымерка производится измерением диагоналей получившегося четырехугольника. Они должны быть равны.

3. Земляные работы

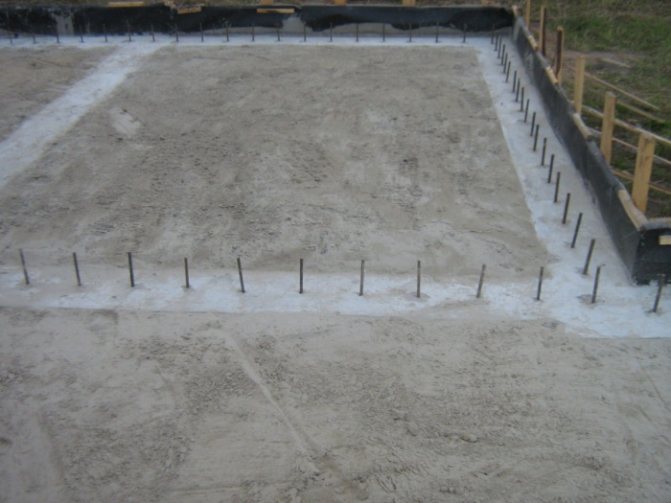

. Первым делом вырывается котлован до нижнего уровня залегания грунтовых вод. Это примерно 1 – 1,5 метра, в зависимости от местности.

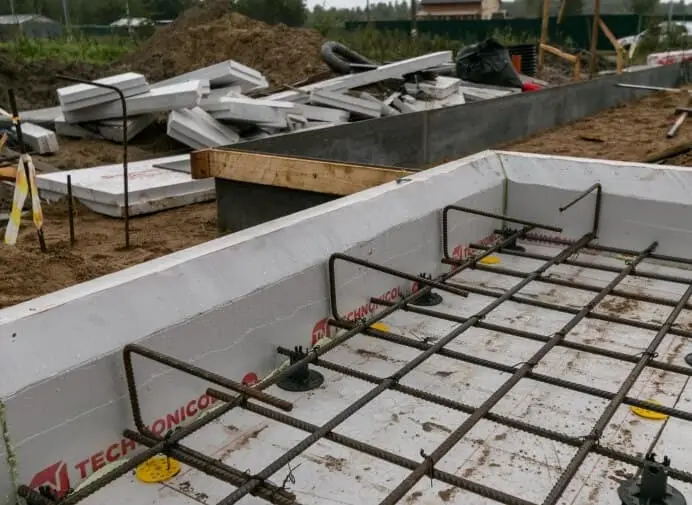

Дно котлована выравнивается и сверху насыпается песок, слоем в 40-50 см. Каждые 20 см слоя необходимо полить водой и тщательно утрамбовать с помощью виброплиты или трамбовки. На этом же этапе монтируются все подземные коммуникации

.

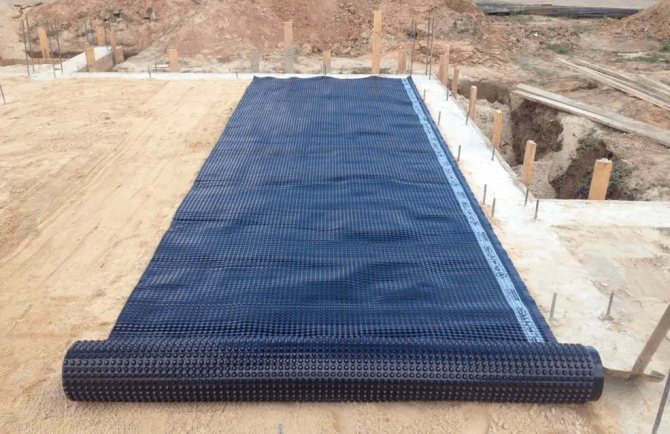

На песок расстилается слой геотекстиля с нахлестом слоев друг на друга в 20 см, для предотвращения смешивания песка и щебня. На геотекстиль насыпается слой мелкого и среднего щебня

, толщиной 30-40 см. Он служит гидроизолятором и распределяет нагрузку от плит.

Сверху щебень проливается цементным молоком до полного заполнения промежутков между отдельными камнями. Сверху, раствор должен покрывать щебень слоем 2-3 см. Это т.н. подбетонка.

4.

После полного застывания подбетонки,

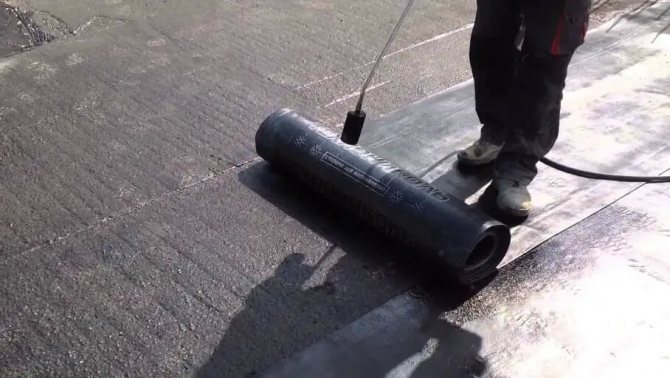

необходимо нанести слои гидроизоляции
. Обычно используют рубероид в 2 слоя, но можно применять и другие материалы. Полоски рубероида накладываются внахлест на 5-10 см и пропаиваются горелкой или паяльной лампой.

Важно! Гидроизоляция должна быть больше площади основания и выходить за него на 40-50 см. 5

На слой гидроизоляции укладывается утеплитель. Предпочтительнее всего использовать пенопласт или пеноплекс. Толщина слоя может варьироваться от 10 до 15 см, в зависимости от климатического пояса, но, при этом, утеплитель не должен быть выше уровня почвы. Стыки листов материала тщательно промазываются мастикой или пропениваются монтажной пеной

5. На слой гидроизоляции укладывается утеплитель

. Предпочтительнее всего использовать пенопласт или пеноплекс. Толщина слоя может варьироваться от 10 до 15 см, в зависимости от климатического пояса, но, при этом, утеплитель не должен быть выше уровня почвы. Стыки листов материала тщательно промазываются мастикой или пропениваются монтажной пеной.

Важно! Теплоизолирующий материал должен иметь повышенную плотность, так как он является основанием для укладки железобетонных дорожных плит. 6

Монтаж опалубки. Можно использовать готовую опалубку, либо изготовить ее на месте из досок, толщиной не менее 2,5 см. Высота опалубки должна быть равна высоте плит в уложенном состоянии плюс 5 см. Доски или щиты монтируются по всему периметру фундамента и тщательно закрепляются с помощью саморезов или гвоздей

6. Монтаж опалубки

. Можно использовать готовую опалубку, либо изготовить ее на месте из досок, толщиной не менее 2,5 см. Высота опалубки должна быть равна высоте плит в уложенном состоянии плюс 5 см. Доски или щиты монтируются по всему периметру фундамента и тщательно закрепляются с помощью саморезов или гвоздей.

При желании, можно уложить внутрь опалубки полимерный утеплитель и концы гидроизоляции, оставшиеся при ее укладке под утеплитель. Это избавит в дальнейшем от необходимости производить земляные работы с целью утепления фундамента.

7. Укладка дорожных плит

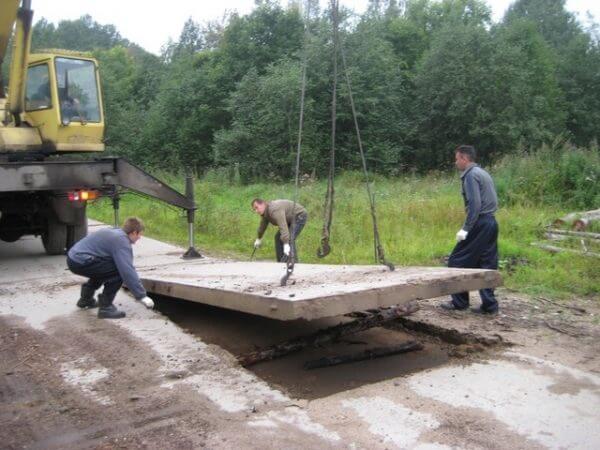

. На подготовленное основание с помощью строительной техники укладываются плиты. Они укладываются плотно друг к другу, зазор в 10 см необходимо оставить только между опалубкой и краями элементов.

8.

После укладки всех элементов фундамента,
поверхность заливается бетоном
, марки не ниже М300. Все стыки между плит тщательно проливаются, сверху над плитами делается стяжка, толщиной 5 см с использованием армирующей сетки, сечением 5 мм и шагом 10 см. Поверхность тщательно выравнивается.

9.

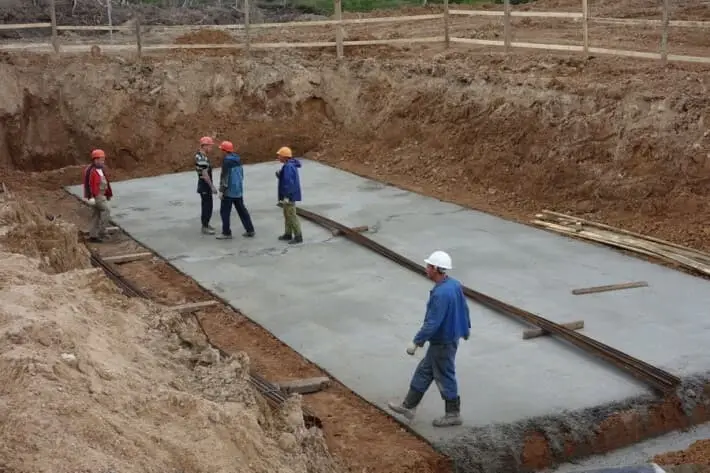

После полного застывания (под фундамент железобетонная плита застывает около месяца), производится
демонтаж опалубки
и
повторная гидроизоляция
поверхности фундамента по всей площади.

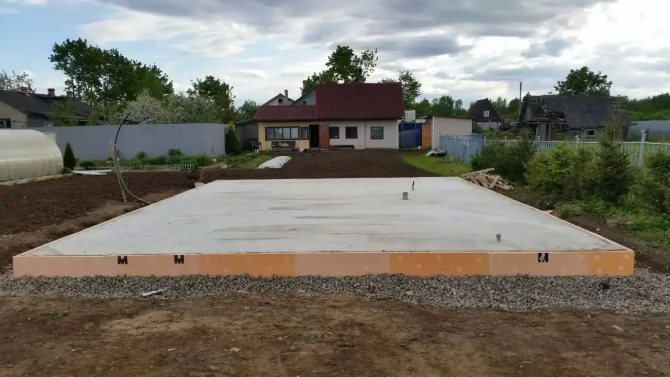

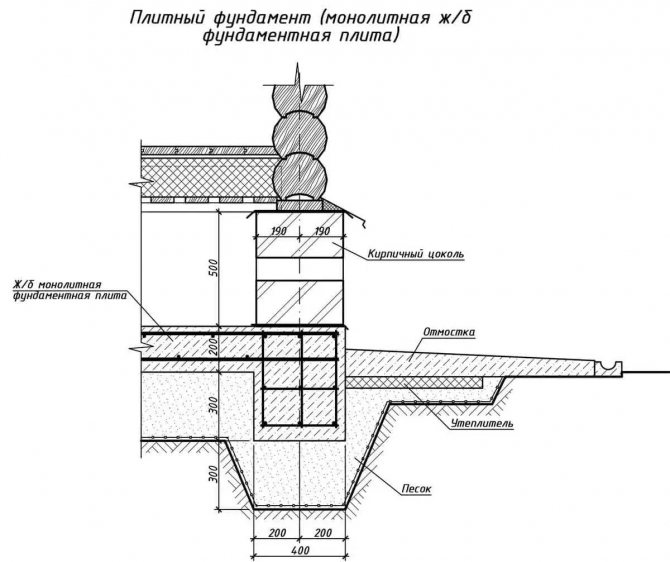

ПЛИТНЫЙ ПЛАВАЮЩИЙ ФУНДАМЕНТ

ПЛИТА ПЕРЕКРЫТИЯ НА ЦОКОЛЬ.Пол 1 этажа.Укладка плиты .Как укладывать плиты

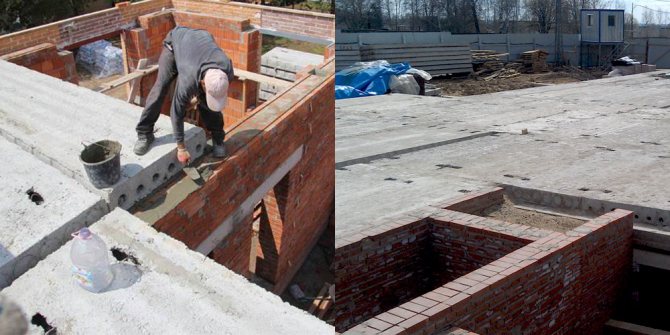

Общие сведения о монтаже

Сборные ЖБ плиты устанавливаются с минимальным зазором между собой. Для монтажа потребуется специальная грузоподъёмная техника. Швы перекрытий заполняются цементным раствором. Создать целостное и предельно жёсткое перекрытие по горизонтали помогут металлические анкера, которые монтируются к петлям плит. В местах соприкосновения панелей с внутренними плитами используются составные анкера, которые скрепляются сваркой.

Если сборные плиты основываются на наружных стенах, рекомендуется присоединять их торцевые части к кладке посредством Г-образных анкеров. После установки их заливают цементом, он предотвратит появление коррозии. При появлении щелей между плитами и перегородками, их можно устранить кирпичной кладкой.

Под несущие и самонесущие стены с толщиной свыше 250 мм при закладывании плит формируется фундамент. Дополнительно основание устанавливается под каналы вентиляции и отдельные опорные элементы. Чтобы создать эскиз фундамента, следует учесть величину основания под стены и определить привязку подошвы фундамента к модульным разбивочным слоям. При использовании столбчатых и сборных оснований ширину фундаментных плит определяют согласно прочности, требуемой для выдерживания нагрузок.

Кроме хорошего экономического эффекта по стоимости строительства и скорости возведения зданий применение железобетона дает еще целый ряд преимуществ

Толщину бутобетонных и бутовых лент определяют шире стены на 8-10 см. Величина сборного фундамента определяется равной толщине блоков (30-60 см), но сама стена иногда шире основания на 4-5 см. Распространённая длина блоков: 80, 120, 240 см. Для снижения давления на почву фундамент может изготавливаться с расширенной подошвой с 1-2 уступами габаритами (ВхШ) – 30-40х15-25 см. В сборном фундаменте для уширения используют фундаментную плиту-подушку с арматурой шириной от 60 см до 1,6 м, в высоту 30 см.

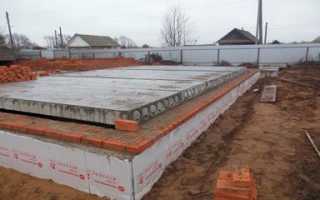

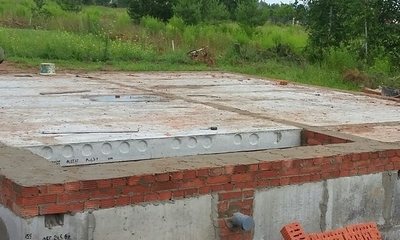

Монтаж фундамента из плит перекрытия

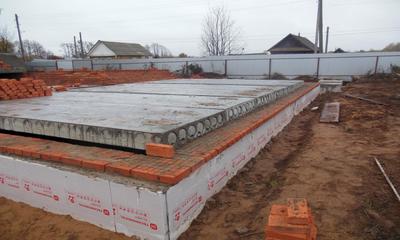

Если было принято решение использовать плиты перекрытия, в таком случае применяется следующая технология формирования фундаментного перекрытия. Для выполнения работ потребуется:

• Плита перекрытия.
• Арматура.
• Гидроизоляция.
• Щебень и песок.
• Песчано-цементный раствор.
• Кирпичи.

Особенность устройства сборного фундамента заключается в том, что он нуждается в каркасе, который поможет зафиксировать плиты в одной плоскости. Для этого вначале изготавливается ленточный фундамент. Специалисты не рекомендуют укладывать бетон на плоскости, изготовленные из идентичного материала.

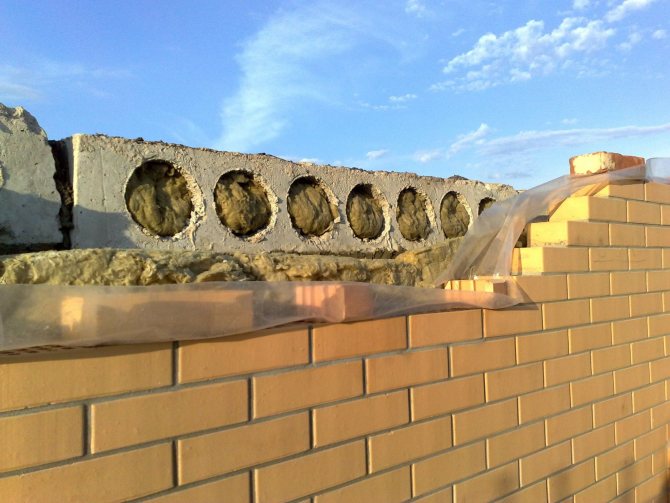

Поэтому после высыхания готового основания на его периметр выкладывается один-два ряда кирпича (это позволит вывести необходимый уровень плоскости). Как только конструкция достаточно выстоялась (не менее месяца), можно приступать к укладке плит. В этом случае применяются заводские железобетонные пустотелые конструкции.

Порядок укладки плит

Сначала делается разводка инженерных систем, которые будут проходить под зданием. Сюда входит водопровод и отвод канализации. Затем по всей площади расстилается гидроизоляция. Она нужна для того, чтобы пол не тянул на себя влагу. Затем в котлован высыпают песок со щебнем, и уплотняют его при помощи виброплиты. Такое устройство необходимо для того, чтобы после усадки ленточного фундамента вес всей плоскости равномерно распределился на участок земли. Посмотрите видео, как уложить плиты перекрытия.

Далее на место расположения плит наносится цементно-песчаный раствор и укладывается арматурная сетка. Каждое перекрытие нужно устанавливать гладкой стороной вниз. Между собой они крепятся при помощи анкерных колец. В каналах плит можно прокладывать сантехническую систему из сшитого полиэтилена.

По возможности плиты нужно расположить со смещением, так, чтобы не образовывался сплошной шов по центру будущего дома. Тогда нагрузка будет распределяться равномерно на всю плоскость смонтированной конструкции.

Особенность использования такой системы монтажа фундамента заключается в том, что она не требует дополнительного времени для застывания раствора. Уже после установки плит их можно фиксировать, и проводить подготовительные работы для возведения коробки здания.

Марка раствора, который идеально подходит для заливки межщелевого пространства – М450. Плиты нужно расположить максимально близко друг к другу, чтобы щель между ними была минимальной.

Ошибки и проблемы при нарушении правил установки

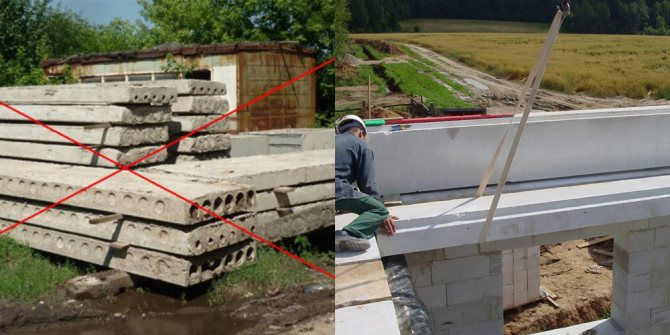

Первая и самая большая ошибка монтажа ПК на фундамент — выполнения работ без проекта и технологической карты работ. Кроме того, также к распространенным ошибкам относят:

1. Нарушение общепринятых правил транспортировки и погрузки-выгрузки плит, что способно привести их к повреждению.
2. Использование плит с испорченной поверхностью.

3.
   Неправильное расположение плит, когда перепутан верх и низ.

4. Неправильная установка на опорные стены, плит с допустимой установкой на 2 опоры, фактически установлены на трех.
5. Недостаточная глубина опирания для конкретного фундамента.
   При малом размере, плита будет разрушать край фундамента, а при большом — плита станет защемленной, что приведет к сверхрасчетным нагрузкам и, как следствие, разрушению перекрытия.
6. Нарушение схемы анкеровки плит или ее отсутствие. Из-за чего будет отсутствовать требуемая жесткость конструкции, появится возможность подвижек плиты, что приведет к общему обрушению всего здания, особенно в зонах с повышенной сейсмической активностью.
7. Нарушение технологии выполнения работ, неопытными монтажниками с неисправными и непроверенными стропами, может привести к обрушению плиты во время подъема и повлечь за собой человеческие жертвы.

Как правильно провести анкеровку плит перекрытия

Положить плиты – это еще не все. Необходимо провести их крепление между собой, для чего используют стальной кругляк диаметром 10-12 мм. Арматуру применять нельзя, она каленая, поэтому не выдержит вибрационных нагрузок, особенно место сварки.

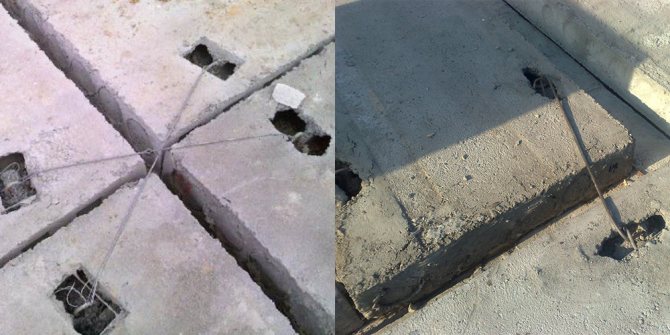

1. В плитах сделайте отверстия ближе к торцам, доберитесь до арматурного каркаса.
2. Загибайте его элементы, расположенные поперек, друг к другу. То есть от одной плите к другой.
3. Нарежьте из кругляка прутки так, чтобы их длина равнялась половине расстояния между отверстия в двух плитных элементах, плюс 20 см.
4. На каждом прутке загните конец длиною 10 см в крючок.
5. Один прут крюком надевается на арматурный каркас одной плиты, второй на соседнюю.
6. Оба прутка состыковываются между собой в одной плоскости так, чтобы их соединение произошло внахлест размером 10 см. Стыковку проводите с натягом друг к другу.
7. Проварите место нахлеста электросваркой.

Схема установки анкеров может быть разной: крест-накрест, параллельно между собой в поперечном направлении, попарно, поодиночке. Если в проекте частного дома запланирован балкон, то хорошо бы провести анкеровку перекрытия с балконом. То есть появляется возможность не соединять кругляками его с фундаментом.

Видео: анкеровка плит перекрытия

Анкерование к фундаменту производят редко. Не делают это вообще, если конструкция собрана из бетонных блоков. Если плиты уложены на цоколь из кирпича, то анкеровать тоже будет затруднительно. Оптимально, если фундаментная конструкция – это бетонная лента с армирующим каркасом внутри. Для этого еще на стадии заливки раствора к арматурной сетке или решетке крепят стальные закладные детали. Это может быть полоса, уголок, труба или даже арматура. Именно к закладным и крепят анкера.

Если фундаментная часть дома сооружена из отдельных бетонных блоков ФС, то необходимо по ним залить армирующий пояс, который нередко называют сейсмопоясом. И именно уже к нему производят анкерования. То есть не к самому поясу, а к армокаркасу, который в него закладывается. Здесь так же, как и в предыдущем варианте, проводят закладку металлических деталей, к которым впоследствии анкера будут крепиться.

Устройство фундамента с перекрытием над отапливаемым подвалом — цокольного этажа.

Применять в качестве перекрытия можно деревянные балочные перекрытия и плитные или монолитные перекрытия из армированного бетона. Бетонные перекрытия

— долговечны, надежны, огнестойки. Перекрытия могут быть изготовлены из готовых плит построенных на заводах ЖБИ и выбираются согласно размеров пролетов перекрытий.

Монтаж готовых плит занимает немного времени при монтаже, но стоимость такой работы вырастет из-за применения строительной техники, без которой никак не обойтись

Сооружение армированной плиты перекрытия

исключительно на стенах достаточно сложная работа, требуется необходимая подготовка по армированию и бетонированию плиты перекрытия. Армирование выполняется арматурными сетками, а так же могут понадобиться сварочные работы. Установленная опалубка должна иметь надежную опору по всей площади перекрытия, к тому же она должна быть рассчитана на вес бетона. Бетон доставляется на стройплощадку в готовом виде, может понадобится использование бетононасоса.

Любой дом начинается с фундамента. От того, насколько добросовестно строители подходят к его заливке, зависит конечный результат. Многие конструкции предполагают наличие крепкого долговечного основания, неподверженного воздействию природных катаклизмов.

В последнее время особой популярностью начали пользоваться фундаменты, уложенные в виде монолитных плит. Такие перекрытия принято делать не только в основе дома, но и между этажами. Балочное деревянное перекрытие часто не оправдывает себя, поскольку древесина имеет более хрупкие характеристики по сравнению с бетоном.

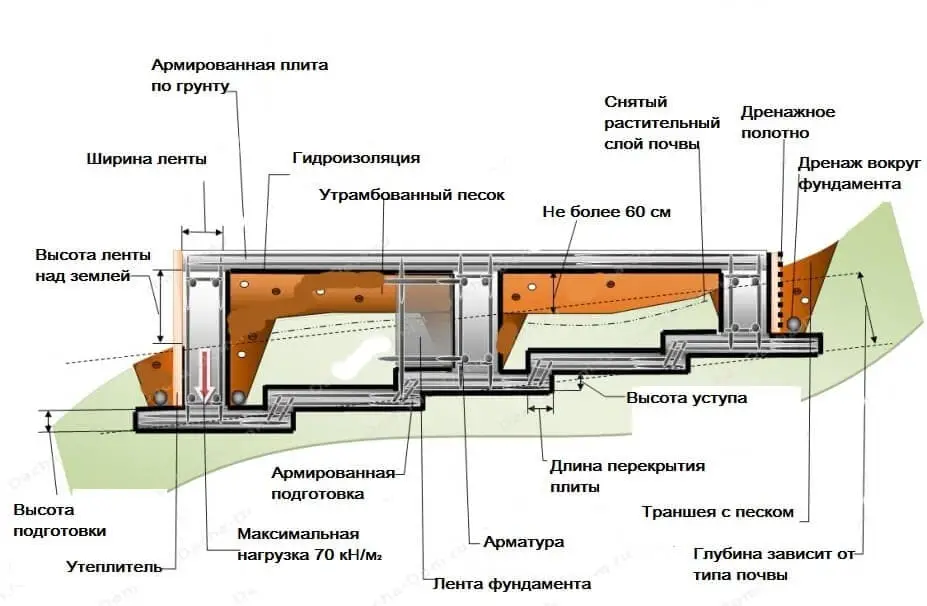

Перекрытие ленточного фундамента.

Так, перекрытия ленточного фундамента могут быть:

• Балочные;
• Безбалочные.

Безбалочные перекрытия представляют собой применение плиты или нескольких плит уложенных вплотную. Перекрытие ленточного фундамента одновременно служит несущей и ограждающей конструкцией. Перекрытие ленточного фундамента различаются по технологии производства:

• Сборные;
• Монолитные;
• Сборно-монолитные.

Главные преимущества сборного перекрытия — являются высокая прочность, готовность к монтажу, технологичность и огнестойкость. Для выполнения монтажа данного вида перекрытия требуется наличие специального транспорта, что обеспечивает некоторые неудобства.

Для расчета балки перекрытия, воспользуйтесь онлайн калькулятором расчета балки перекрытия.

При сооружении монолитного перекрытия ленточного фундамента нет необходимости в применении специализированной техники, что приводит к существенной экономии денег. Главное преимущество данного вида фундамента заключается в том, что после выполнения монтажа полностью отсутствуют швы.

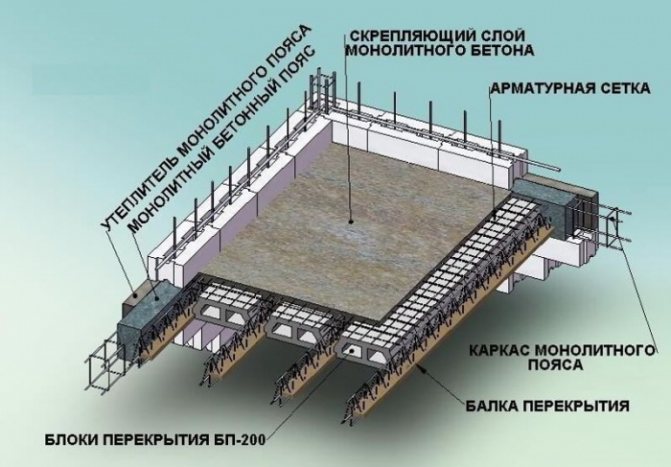

Сборно-монолитное перекрытие ленточного фундамента под дом отлично сочетает в себе преимущества первых двух вариантов перекрытий. Благодаря именно этому рассматриваемая технология пользуется наибольшим спросом и востребованностью среди строителей. Онлайн калькулятор расчета веса арматуры для ленточного фундамента.

Как укладываются плиты перекрытия на газобетонные блоки?

Укладка плит перекрытия на газобетонные блоки выполняется только после предварительного устройства армопояса и набора бетоном проектной прочности.

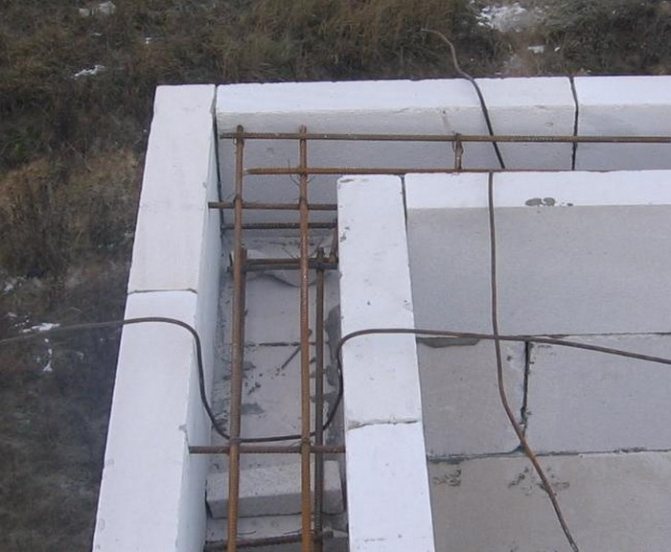

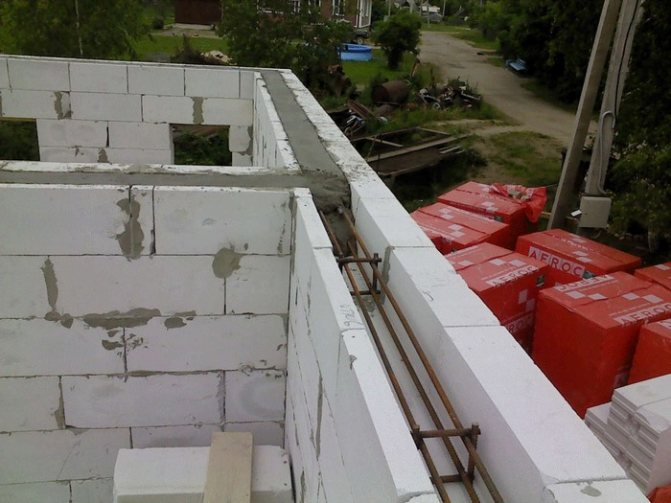

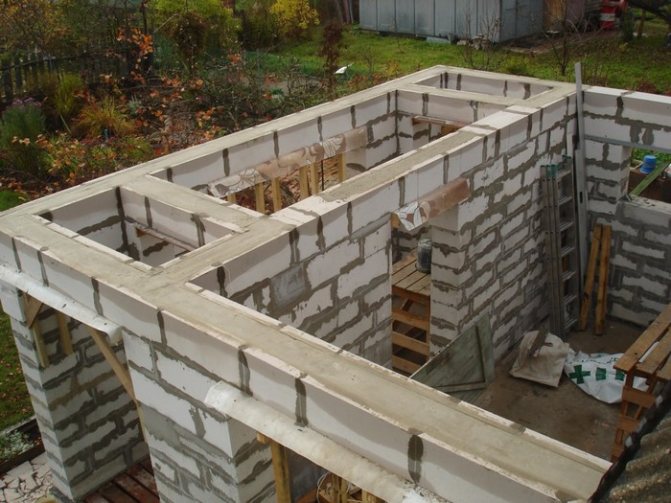

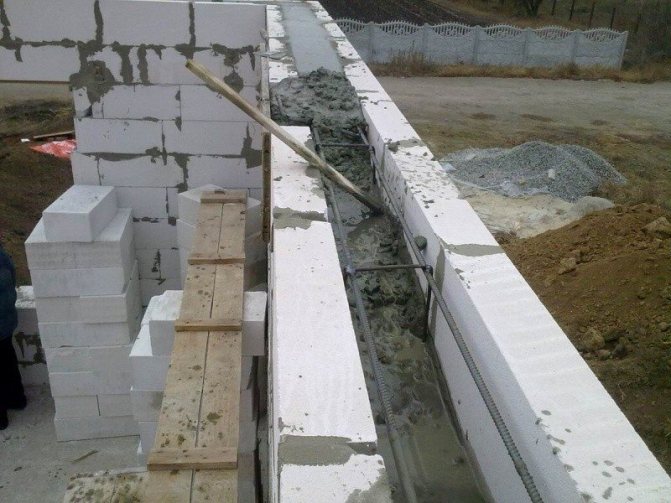

Фото 6. Армопояс, выполненный с применением съемной опалубки

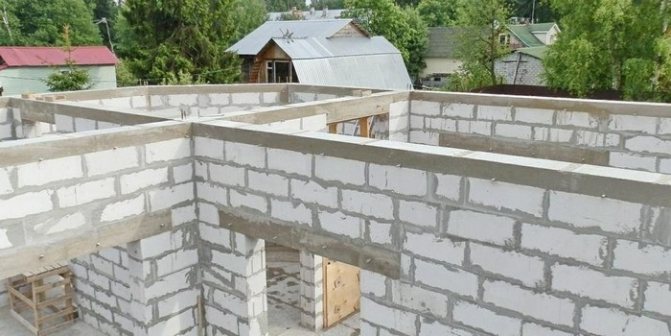

Армопояс в конструкции зданий выполняет несколько функций:

· исключает вероятность деформации стен;

· увеличивает общую прочность и жесткость строения;

· минимизирует негативные воздействия неравномерной усадки фундамента.

Фото 7. Армопояс из U-блоков

Процесс устройства состоит из нескольких этапов:

• сооружение опалубки;
• изготовление армирующего каркаса;
• прокладка утеплителя по внешнему контуру несущих стен;
• бетонирование конструкции.

Опалубка может быть разборной и несъемной. Сборно-разборная конструкция сооружается с применением деревянных щитов или листов OSB. Более удачным решением будет выбор несъемной опалубки из специальных газобетонных U-блоков (или П-блоков, что одно и тоже), кладка которых выполняется на всех несущих стенах по аналогии с обычными газоблоками.

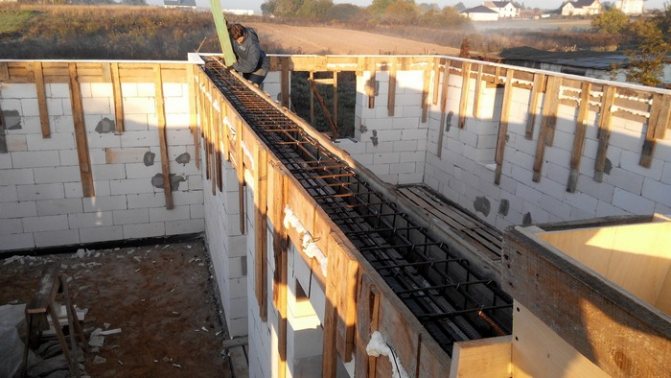

Фото 8. Деревянная опалубка под армопояс

На следующем этапе изготовляется армирующий каркас. Для этого применяется рифленая арматура сечением 10-12 мм, которая соединяется между собой при помощи вязальной проволоки

Важно обеспечить расположение металлических прутков на несколько сантиметров вглубь бетона для предотвращения коррозии и разрушения.

Фото 9. Опалубка из U-блоков с уложенным армирующим каркасом

Бетонирование армопояса требуется выполнить за один прием для получения монолитной конструкции. Для этих целей обычно применяется бетон марки М200 или более. Одновременно с заливкой выполняется уплотнение смеси с помощью глубинного вибрационного оборудования или путем покалывания свежего состава обычным толстым прутком либо палкой.

Фото 10. Бетонирование армопояса

Более детально процесс устройства армопояса с применением U-блоков в качестве несъемной опалубки рассмотрен в представленном ниже видео:

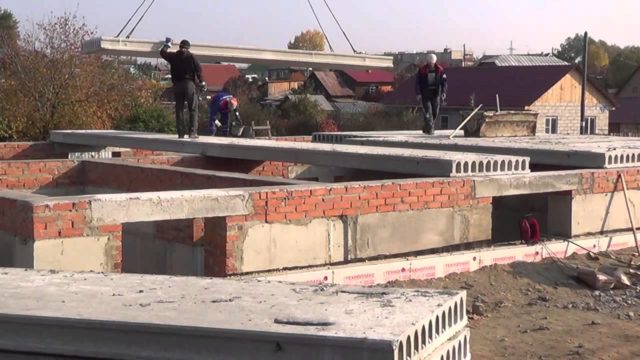

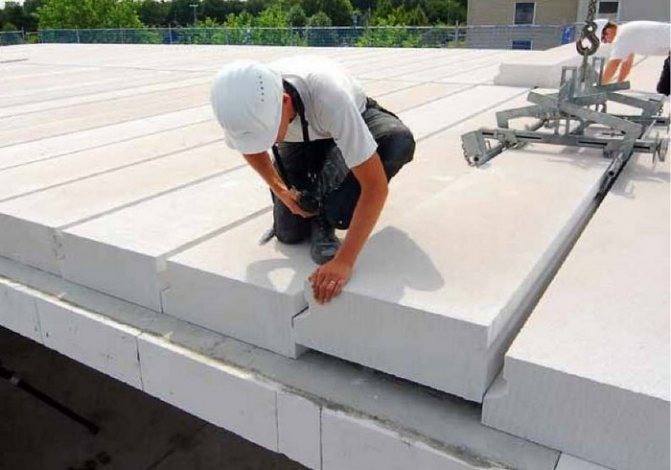

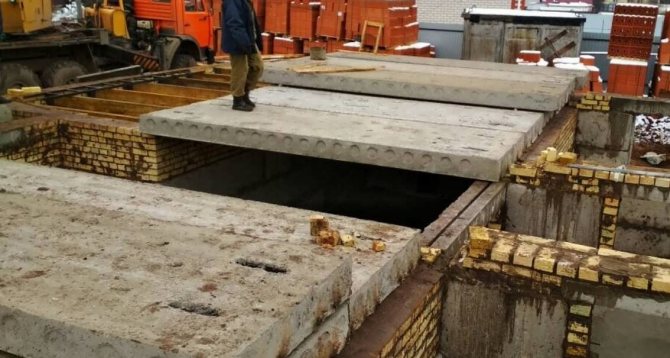

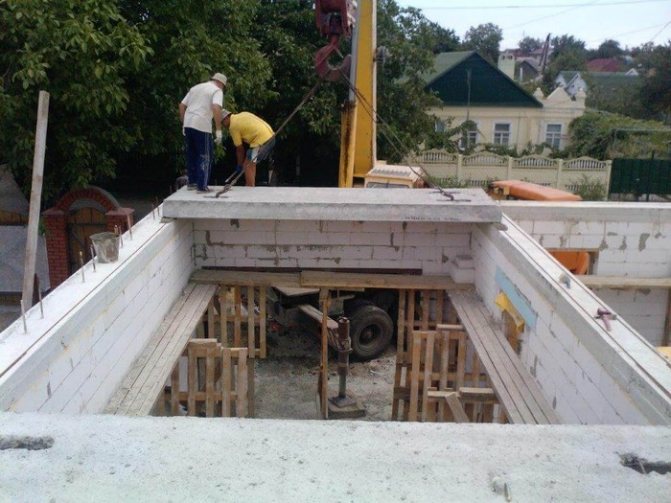

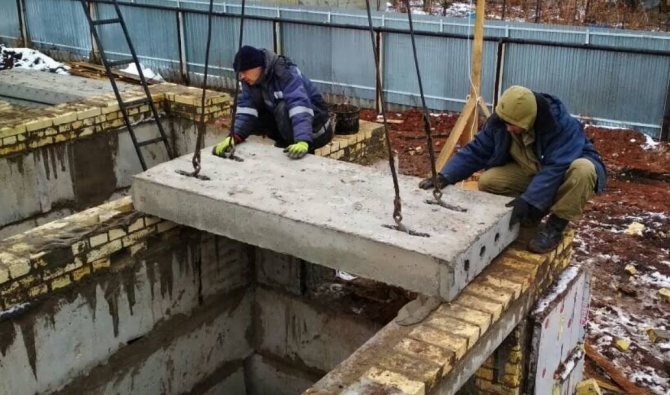

Монтаж плит перекрытия производится с помощью автокрана, как правило, с опорой на 2 короткие стороны. Схема раскладки изделий и глубина опирания обычно отражаются в проектно-технической документации на строительство дома. Оптимальными показателями глубины опирания являются 100-150 мм.

Фото 11. Процесс монтажа газобетонных плит

Технологические аспекты укладки ЖБ плит:

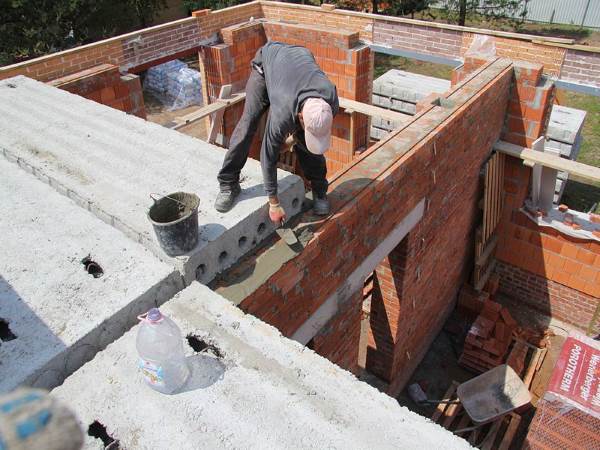

1. Выкладывание слоя цементно-песчаного раствора толщиной 20-30 мм на несущих стенах в местах расположения железобетонных изделий.
2. Строповка, подъем и перемещение плит к месту установки.
3. Опускание ЖБИ на стеновые конструкции с одновременным корректированием положения.
4. Корректировка положения изделий с помощью ломов уже после укладки.
5. Анкеровка плит между собой и с несущими стенами.
6. Заделывание швов между смежными изделиями цементно-песчаным раствором или бетоном с предварительным армированием. Техника заделки зависит от размеров стыков.

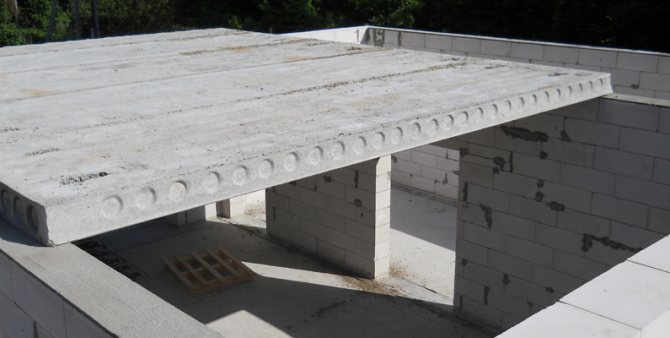

Фото 12. Монтаж железобетонных плит на стены из газобетона

Процесс укладки многопустотных плит перекрытия на стены из газобетонных блоков детально показан в следующем видео:

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино… От 6208 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной… От 9328 руб/штПодробнее

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной… От 4335 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино… От 11442 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино… От 8133 руб/штПодробнее

Требования к величине опирания

Величина опирания плит в процессе монтажа перекрытий на основание здание — один из ключевых параметров безопасности строительной конструкции. Он должен соответствовать требованиям базового СНиП No 2.08.01, изданного в 1985 году и проектными расчетами.

Этот показатель зависит от вида материала, который применялся при укладке основных стен и верхнего выпрямляющего пояса фундамента. Материал заводского изготовления выпускается с несколькими вариантами опирания: на 2-е либо 3-и стороны и по общему контуру.

Нормативная граница глубины опирания ПК для фундамента:

• для металлоконструкций: 70-120 мм;
• по ЖБ основанию: 75-90 мм;
• на каменное или блочное основание: 90-160 мм.

Важно! Застройщик до того как приступить к укладке ПК должен позаботится о будущей жесткости здания. Для чего выполняют выравнивающий монолитный армопояс, применяя арматуру Д=16 мм.

Подготовка поверхности

Прежде, чем разместить плиты на опорной поверхности, фундамент очищают от раствора, наплывов бетона, грязи. Для монтажа первого ж/б изделия рабочим необходимы стремянки, леса, приставные лестницы либо подмости в подвальном помещении. Если изготавливается сборное перекрытие на МЗЛФ фундаменте, в этих приспособлениях обычно нет необходимости.

До начала монтажа проверяется качество гидроизоляции верхней грани фундамента. Пленочный, рулонный слой должен быть непрерывным, являться продолжением вертикальной гидроизоляции наружных, внутренних стенок.

На этом же этапе изготавливается раствор из расчета 2 – 6 ведер для каждой плиты перекрытия в зависимости от ее ширины. Либо заказывается смесь с растворного узла гарантированной марочной прочности. Постель из раствора укладывается для одной/нескольких панелей в зависимости от следующих факторов:

• температура воздуха – на морозе цементно-песчаная смесь способна замерзнуть, в жару высохнуть с потерей свойств;
• опыт рабочих – профессионалы обычно наносят постель для 3 – 4 ж/б изделий с учетом монолитных участков.

С этим читают

• Технология монтажа плит перекрытия-технические требования
• Плиты перекрытия для частного дома
• Технология возведения фундаментной плиты от а до я
• Что такое цп (cpu) в компьютере
• Технология возведения плитного фундамента
• Технологии, секреты, рецепты
• Как сделать плитный фундамент своими руками
• Перекрытия из бетона
• Сплошной плитный фундамент
• Водонепроницаемость бетона

Технология укладки

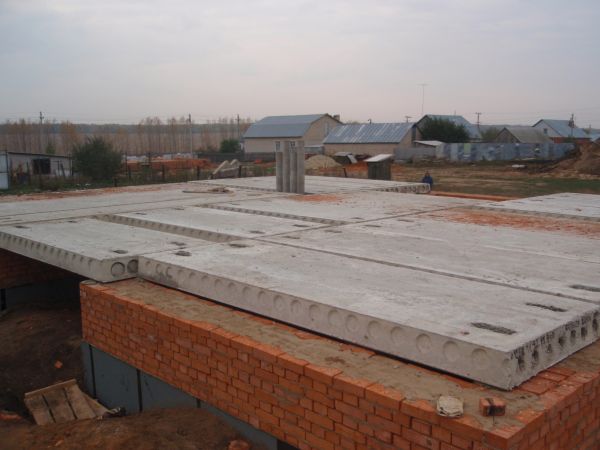

Если говорить о частном строительстве, то здесь одним из самых ходовых видов перекрытий являются пустотелые плиты. Именно о них и пойдет речь в этой статье. То есть ниже будет приведена инструкция, в которой подробно расписан процесс укладки пустотелых платформ.

В таких областях, как обходные пространства и незанятые подвальные площади, компонент несущей конструкции с использованием бетонной плиты может не понадобиться. В этих областях функции экологического контроля могут по-прежнему нуждаться в решении. Функции контроля окружающей среды. Внешняя среда, в которую подвергается напольная плита, включает в себя нагрузки для контроля окружающей среды, такие как тепло, влажность, насекомые и почвенный газ. Внутренняя среда, на которую подвергается напольная плита, включает в себя нагрузки на управление окружающей средой, такие как тепло и влажность.

Как показывает практика, выполнить качественное перекрытие фундамента плитами можно и своими руками. Главное – делать все последовательно, аккуратно, не спеша и придерживаться наших рекомендаций.

Вывод общего уровня или «отстрел» углов

Просто так положить плиты на ленточное основание нельзя.

1. Во-первых , потому что оно, возможно, залито неровно, то есть, нет единого уровня высоты, из-за чего перекрытие получится некачественным.
2. А, во-вторых , профессиональные строители не рекомендуют класть бетон на бетон.

Таким образом, опора (в нашем случае это фундамент) для плит должна быть идеально ровной по высоте и максимально гладкой сверху. Чтобы этого добиться, для начала, вам нужно вооружиться таким инструментом, как строительный уровень. С его помощью вы легко отстреляете углы (т.е. выведите их под одни общий уровень высоты).

Во многих ситуациях с перекрытием на низком уровне воды или в сухих условиях гранулированный капиллярный слоем капиллярного слоя будет контролировать большую часть воды. Не может быть необходимости в активной насосной системе. Ключевой вопрос заключается в том, следует ли обеспечить водонепроницаемую мембрану или замедлитель пара ниже плиты перекрытия. Удерживающий пар препятствует миграции пара в отсутствие гидростатического давления. Гидроизоляция противостоит как паровой миграции, так и гидростатическому давлению.

Как правило, замедлитель пара можно удалять только на хорошо дренированных участках с водными столами, расположенными значительно ниже поверхности плиты перекрытия, и использование отделки пола не подвержено влиянию миграции пара. Тем не менее, большинство строительных норм и правил требуют установки пар-замедлителя между гранулированным дренажем и напольной плитой. Этот слой имеет дополнительное преимущество для минимизации усадочных напряжений и трещин в плите перекрытия из-за уменьшения усадки.

Сегодня есть много подобных инструментов – начиная от всевозможных нивелиров, и заканчивая традиционным веревочным уровнем. Выберете тот, с которым вам будет наиболее удобно работать.

После того, как вы произведете все размеры и выявите разницу между углами, нужно будет как-то исправить недочеты. Сделать это можно, используя обычный кирпич: поверх ленточного фундамента ставите единую перевязку из кирпичной кладки (смотрите рисунок ниже). Когда выведен один общий уровень по всем углам, можно приступать к укреплению коробки.

Гидроизоляционные мембраны необходимы в ситуациях с гидростатическим давлением или чувствительными к влаге средами. Гидроизоляционные мембраны, как правило, наносят на глиняную плиту, отлитую на гранулированном капиллярном разрыве заполнителя или наносятся на уплотненную землю. Защита гидроизоляционной мембраны от повреждений во время строительства имеет решающее значение. Защита обычно обеспечивается нанесением защитной платы непосредственно на гидроизоляционную мембрану вскоре после установки мембраны.

Важное значение имеет детализация гидроизоляции при всех концах и проникновениях. Верхняя боковая гидроизоляция напольных плит не рекомендуется ни при каких обстоятельствах

Другие условия экологической нагрузки могут включать почвенный газ, такой как радон. Миграцию почвенного газа во внутренние среды можно контролировать с помощью надлежащего использования и детализации полиэтиленового типа замедлителя пара или гидроизоляционной мембраны

Правильные круги, защита при строительстве и внимание к детализации на всех концах, краях и проникновениях имеют решающее значение для полного контроля миграции почвенного газа
