Правила строительства свайного фундамента под баню

Ввиду все более явного проявления надвигающейся фазы очередных экономических потрясений, ответственные застройщики, желающие получить на своем участке полноценную баню, основательно задумываются о возможных путях экономии финансовых средств, строительных материалов и времени. Как известно, фундамент является одним из важнейших элементов банного строения, обустройство которого по традиционной технологии связано с большими объемами земляных и бетонных работ. Сделать быстро — значит привлекать строительную спецтехнику ведущих мировых производителей, услуги которых далеко не дешевы. Производить работы вручную — с головой и надолго окунуться в профессию землекопа и бетонщика, каторжный труд которых давно и, скажем так, не безосновательно оброс притчами и легендами. Как быть? Ответ простой — попробовать обхитрить кризис и судьбу и постараться реализовать такой заманчивый проект как баня на винтовых сваях. В сегодняшнем материале мы рассмотрим его сильные и слабые стороны и оценим прямые выгоды от его практического воплощения.

Задача фундамента состоит в принятии и распределении веса образуемого различными постоянными и переменными величинами, такими как масса строения бани, ее оснащения, топлива, воды, посетителей, снеговой и ветровой нагрузки. Соответственно, чем больше образуемый этими факторами вес, тем более массивным должен быть фундамент, что бы успешно противостоять генерируемым этой массой силам. Наиболее популярным строительным материалом, который используется при возведении бани, является древесина, удельный вес которой на порядок меньше, нежели вес наиболее популярных минеральных строительных материалов, за исключением разве что ячеистых бетонов и керамзитовых блоков. Таким образом, не только фундамент можно использовать менее массивный, а вообще отказаться от использования монолитной фундаментной плиты и ленточного фундамента. От чего же непосредственно зависит его конструкция:

1. Удельная нагрузка, обусловленная общей массой сооружения. Этот фактор — определяющий и его составляющие мы рассмотрели выше.
2. Устойчивость и несущая способность почвы на участке строительства. Склонность ее к оползневым явлениям, наличие локальных плывунов, осыпей, пустот, как естественного, так и техногенного характера.
3. Степень и глубина промерзания почвы. Активно промерзающий в холодное время года грунт склонен к проявлению такого негативного явления как пучение почвы. Оно может вызывать нарушение целостности конструкции фундамента, смещать его отдельные элементы в горизонтальной проекции и выталкивать их в проекции вертикальной.
4. Уровень залегания грунтовых вод. Их близкое расположение к поверхности обуславливает, помимо повышенной влажности, в условиях которой придется существовать нижнему поясу банного сооружения, еще и насыщение нижележащих пород водой, что резко снижает их способность воспринимать нагрузку от массы бани. Насыщенные влагой супеси проявляют склонность к разрыхлению массива, суглинки — к пластовым смещениям, при которых вода работает как своеобразная смазка между их слоями.
5. Неблагоприятные атмосферные явления, в первую очередь это относится к активным проявлениям весеннего половодья, паводкам в сезон активного выпадения осадков.

Идеальная баня на сваях! УТЕПЛЕНИЕ ПОЛА! Печь для бани, парная, моечная вся ПЛАНИРОВКА!

Важно! Как мы видим из перечня рассмотренных факторов, в ряде случаев, более глубокая закладка фундаментного основания может нивелировать ряд негативных проявлений, вызванных неблагоприятными геологическими условиями в месте предполагаемого строительства.

Однако, глубокая закладка ленточного фундамента не всегда целесообразна, а в ряде случаев и вообще малореальна. Речь идет о случаях, когда достаточная несущая способность почвы проявляется лишь с углублением горизонта закладки фундамента, до 2,5 — 3 метров. Естественно, что в этих случаях более рациональным видится применение свайных фундаментов.

Кстати! Ключевым недостатком классического свайного основания выступает сложность в забивке стержня сваи до точки несущего горизонта почвы. В старое время обходились тяжелой дубовой бабкой, переброшенной через примитивный блочок и десятком — полтора работников, вскормленных на основе незамысловатого, но крайне калорийного меню, состоящего из свиных ростбифов и бурякового самогона. В современных условиях, рослых детин заменяет сваебойная техника на базе гидравлического или пневматического молота. А еще с большим успехом — винтовой фундамент для бани, благо здесь можно обойтись и без большого количества работников и без дорогостоящей спецтехники.

Основы конструкции

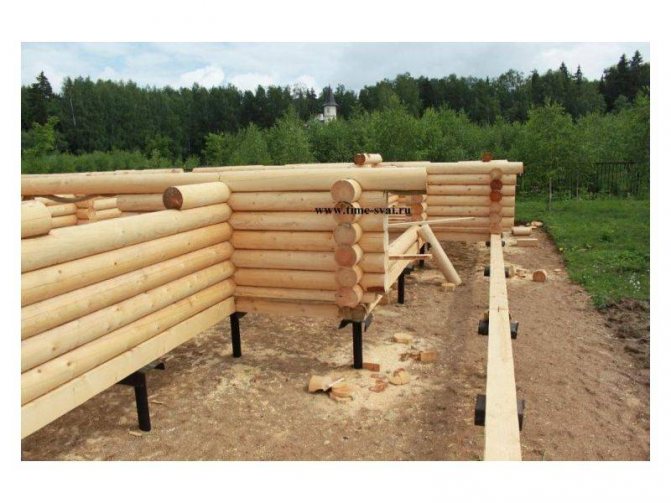

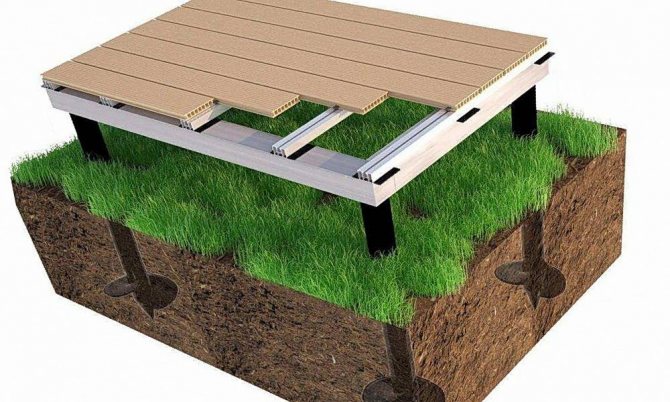

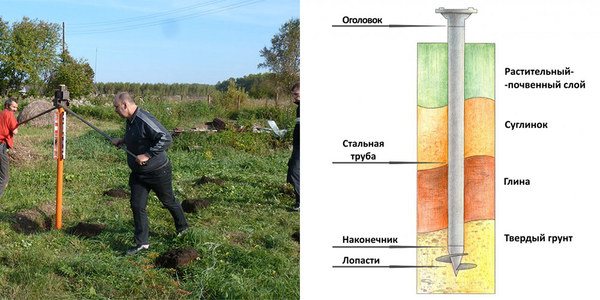

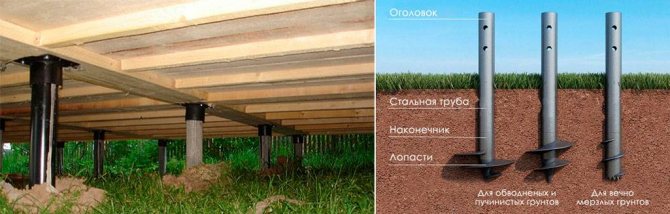

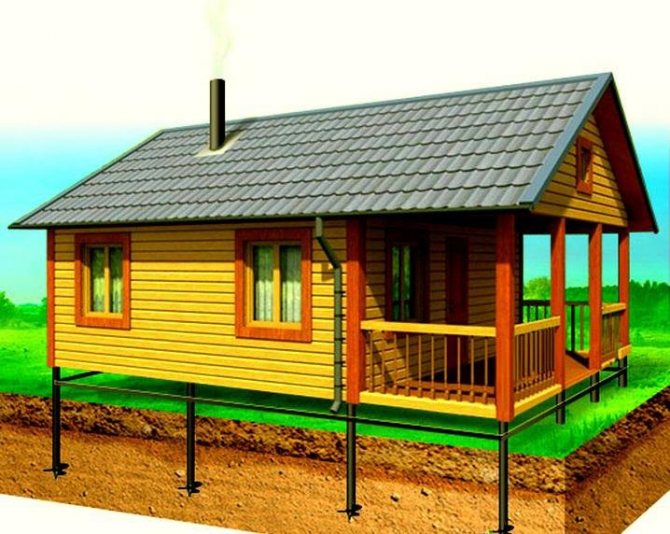

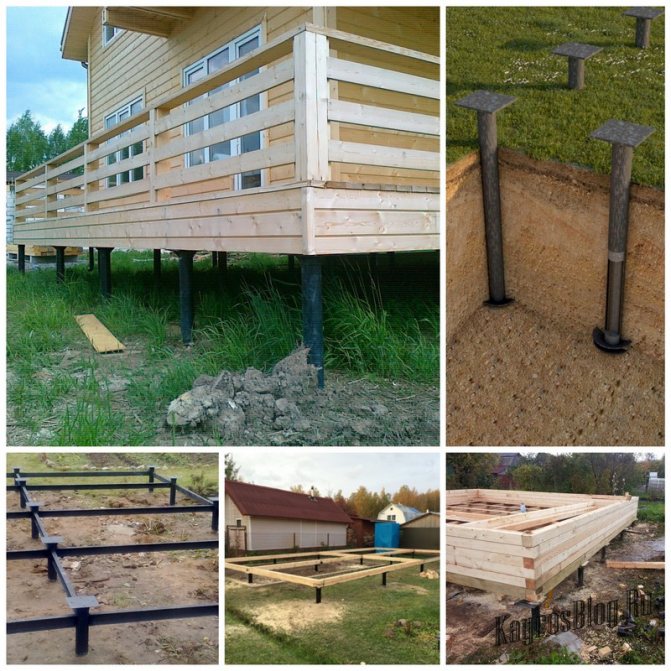

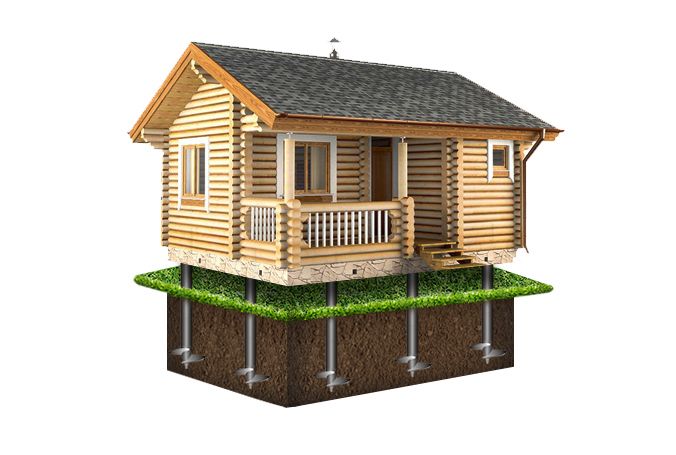

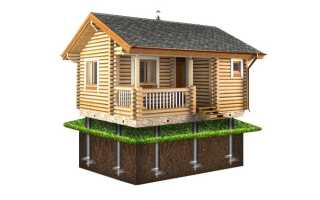

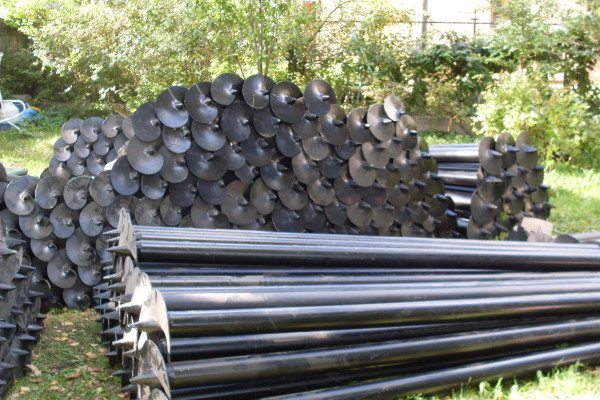

Винтовые сваи для бани представляют собой конструкцию состоящую из металлического трубчатого ствола и оконечника, оснащенного несущими лопастями или спиральной навивкой, которые с одной стороны позиционируют сваю при ее вкручивании в грунт, с другой — удерживают ее в почве, препятствуют ее выдавливанию наружу.

Внимание! Для грунтов обеспечивающих слабую несущую способность, винтовые сваи под баню могут оснащаться дополнительными лопастями, которые обеспечивают ее увеличенную устойчивость в массиве почвы.

По типу конструкции они бывают:

• Целиковые и составные. В условиях индивидуального строительства применяют в основном целиковые сваи, поскольку составные обеспечивают несоизмеримо большую глубину закладки, за счет наращивания ствола посредством дополнительных элементов и муфт;
• Вид оконечника относит сваю к: лопастным, спиральным и комбинированным. Симбиоз спиральной навивки и лопастей делает элемент наиболее универсальным в применении, но в то же время, и менее технологичным и сложным в производстве. Лопастные сваи, в свою очередь, могут оснащаться одной лопастью или несколькими. Однолопастные требуют меньших усилий на прокручивание, однако обладают меньшей несущей способностью, в результате чего на малых глубинах закладки и пониженном сечении ствола сваи, в диапазоне от 57 до 76 мм, требуют применения дополнительного бетонирования шейки основания;
• Оконечники выполняются открытого или закрытого типа, при этом они формируются методом, сваривания, проковки или литья. Кованые оконечники самые надежные, но и самые дорогие ввиду больших затрат на их изготовление. Их применение целесообразно при проходке в тяжелых грунтах, с большим количеством каменистых включений;

Основным материалом для изготовления винтовых свай для банного строительства выступает малоуглеродистая конструкционная сталь марки Ст.3. Она обладает рядом преимуществ, среди остальной номенклатуры конструкционных мало- и среднеуглеродистых и низколегированных сталей, а именно:

• Доступность и дешевизна;
• Хорошая свариваемость;
• Достаточная прочность и сопротивляемость ударным нагрузкам, при применении в условиях малоэтажного индивидуального строительства;

К недостаткам стоит отнести низкую коррозионную стойкость, особенно в агрессивных кислых грунтах, с высокой влажностью. Проблему, отчасти, можно нивелировать применением защитного покрытия.

Расчет количества и сечения тела ствола

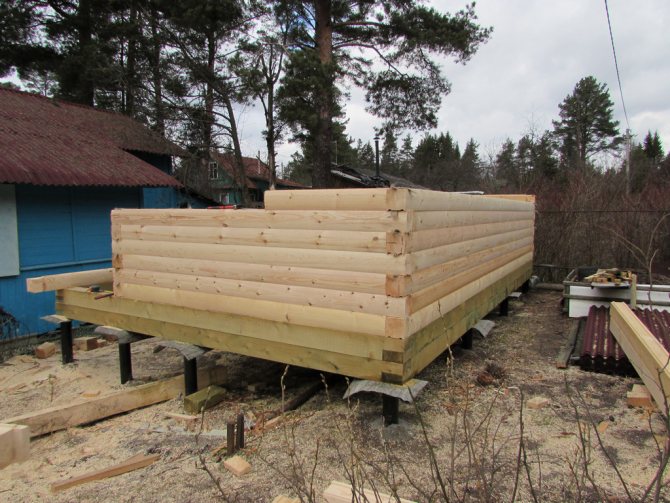

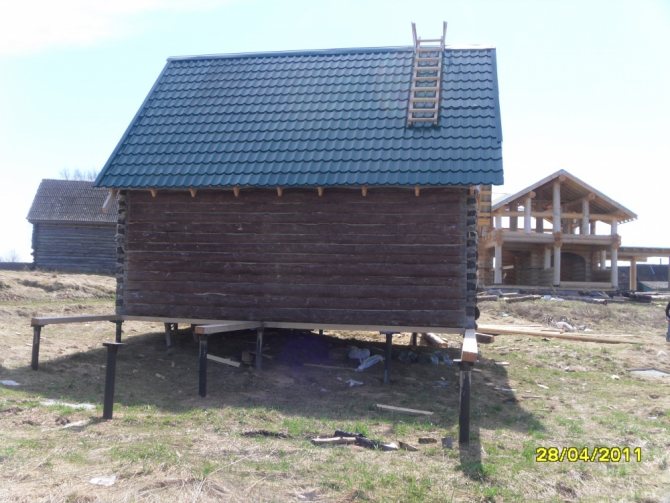

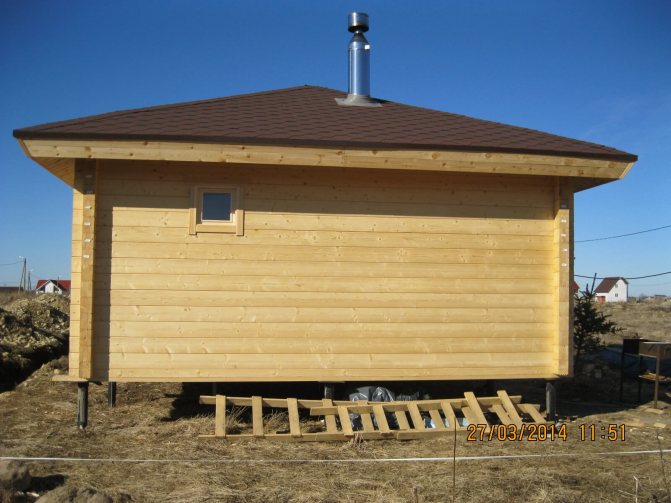

Баня из бруса на винтовых сваях, как правило, имеет небольшой снаряженный вес, который колеблется в пределах 3,5 — 5,5 тонн. Поэтому типовая конструкция винтового свайного фундамента состоит из четырех угловых свай, диаметром от 76 до 108 мм. Между ними закладываются промежуточные сваи, как правило, в местах концентрации нагрузки: простенков, основания банной печи, размещения емкостей с водой и прочего. В зависимости от несущей способности грунта и предполагаемой нагрузки, сваи закладываются с шагом от 0,75 до 2,5м. Усредненный показатель предусматривает закладку под баней общей площадью 24 квадратных метров 9 свай на глубину 2,5 — 3 метров. Малогабаритная баня, скажем, формата 2×3 метра может обойтись 6 фундаментными свайными стойками.

В случае, если при закладке сваи она упирается в твердое включение и дальнейшая проходка не возможна, рядом, на расстоянии 0,4-0,5 метров, закладывается дополнительная, которая берет на себя часть нагрузки от соседней, недостаточно заглубленной.

Словечко от Бывалого! Стоит отметить, что чем более кислая реакция почвы на участке строительства, тем активнее будут протекать процессы корродирования металлического тела сваи. Купировать эту проблему можно несколькими путями: активно ощелачивать место под фундаментом гипсованием почвы, применять качественное покрытие тела ствола защитными составами, использовать сваи с увеличенной толщиной стенки или из более высококачественной стали марки Ст.10 и Ст.20. При стойкости немного меньшей, по сравнению с классической конструкционной коррозионоустойчивой сталью марки 30ХМА, они имеют значительно более умеренную стоимость.

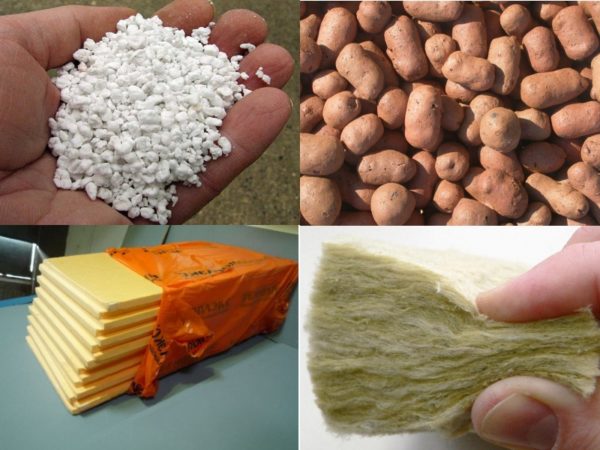

Материалы для утепления пола

Подойдут такие типы:

1. Базальтовая, стекловата. Обе разновидности имеют высокий уровень теплосбережения. Но укладка такого материала требует качественной гидроизоляции. Иначе промокшая вата теряет свои свойства. Лучше применять для утепления потолка, чем для пола.
2. Полистирол. Отличный вариант для обустройства напольного покрытия банных помещений. Имеет малый вес. Стоит недорого. Влагонепроницаем. Монтаж выполняется быстро и легко. Укладывается с пароизоляционным полиэтиленом. Подойдет для дощатых, бетонных основ.
3. Керамзит. Небольшие легкие камешки из вспененного шлака, глины. Структура пористая. Активно применяется при теплоизоляции пола в жилых помещениях. Его засыпают сухим на подпол или же смешивают с раствором цемента.
4. Пеноизол. Вспененный утеплитель. Напоминает монтажную пену. Им заполняют любые зазоры, щели в фундаменте, цоколе. Служит хорошим герметиком. Не создает нагрузку на перекрытия. Подойдет для изоляции полов из дерева.

Применяются мастерами для утепления цементный раствор с добавлением перлита (слой до 10 см), шлак (до 30 см), пенобетон (до 25 см).

Расчет высоты над землей

Высота подъема свай зависит от нескольких условий:

• Величина снежного покрова в зимнее время.
• Уровень воды при подтоплениях или паводках.
• Глубина залегания грунтовых вод.

Некоторые величины можно отыскать в приложениях СНиП, другие значения можно получить в местных геологоразведочных или метеорологических организациях.

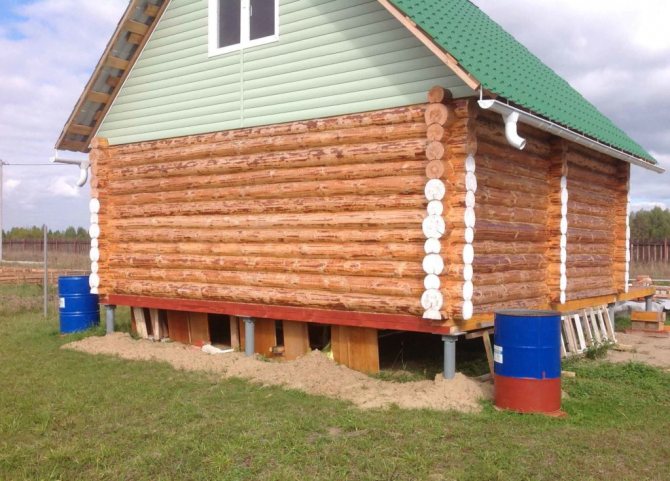

Основная задача — обеспечить такой подъем над уровнем грунта, чтобы минимизировать последствия от различных воздействий природного характера.

В большинстве случаев высоту бани над уровнем грунта принимают в пределах 40-60 см. Для отсечки стен от контакта со снеговыми массами этого обычно хватает, как и при подтоплениях.

Предугадать критические ситуации никто не может, а строить слишком высокую баню нецелесообразно.

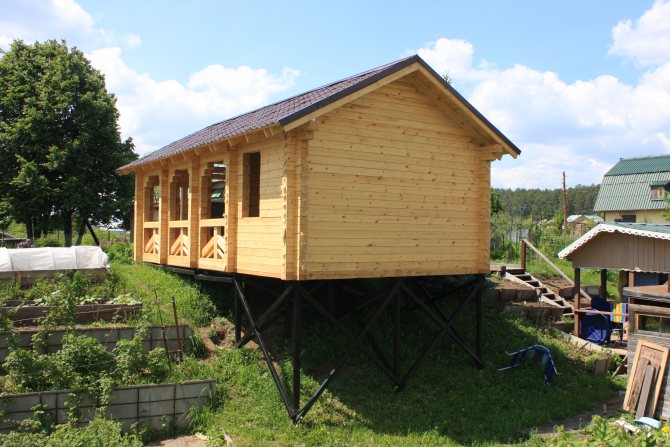

Это не относится к постройкам на склонах или неровностях рельефа, где высота определяется по наименьшему значению.

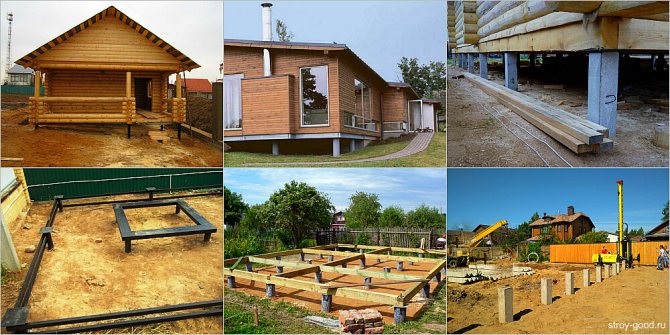

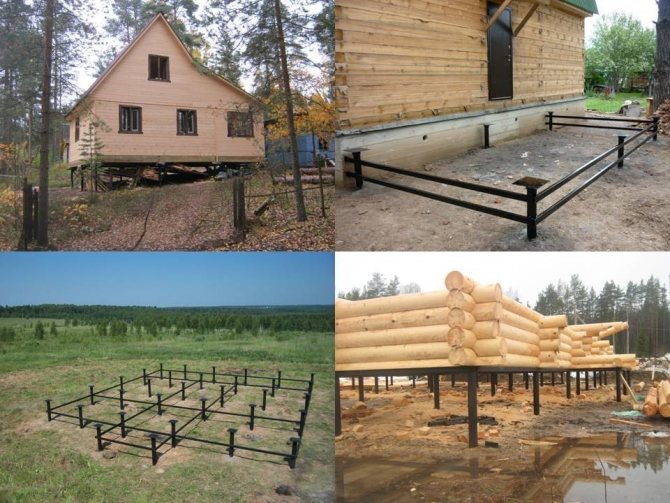

Виды для строительства фундамента под баню

Как правило, баня не представляет собой крупный объект, и это является основным условием при выборе фундаментного основания. Для забивных столбов потребуется специальная строительная техника, аренда которой обходится дорого. Кроме того, на каждой забитой железобетонной свае придется устраивать оголовок. Получается, что такой вид основания для возведения бани маго пригоден, поэтому многие отдают предпочтение винтовым и буронабивным вариантам.

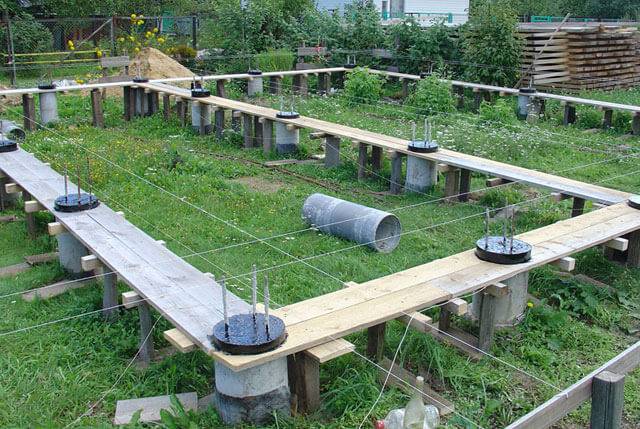

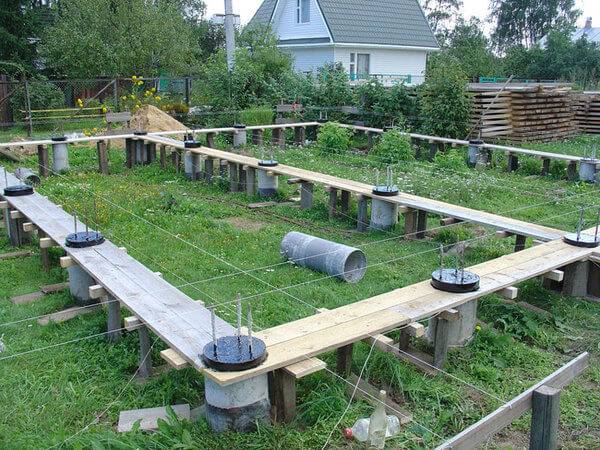

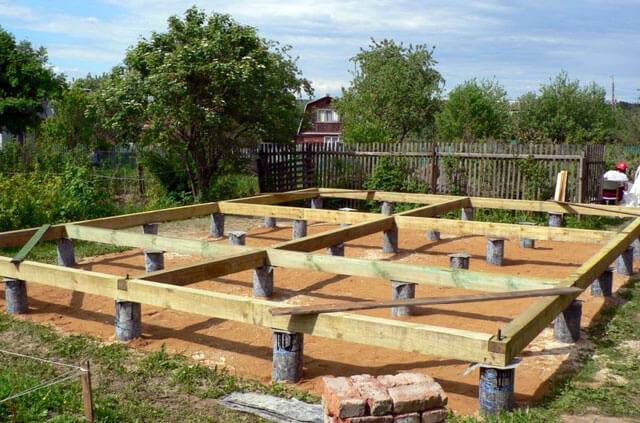

Буронабивные

Этот вариант используется почти для любого небольшого объекта, к которым можно отнести и баню. Здесь имеется только одна сложность – бурение скважин.

Несущие способности буронабивного свайного столба образуются в результате работы в две плоскости – от опоры, расположенной на лежащем под ней грунтовом слое и от взаимодействия боковых поверхностей столба с соприкасающейся с ними почвой.

Отличаясь подобными особенностями, буронабивной столб может не достигать прочного грунтового слоя, находящегося на большой глубине, а исполнять свое функциональное предназначение благодаря работе боковых частей. В этом случае сваи называют «висячими» и не рекомендуют для их устройства использовать опалубочные конструкции.

Можно устраивать опалубки из стальных, асбестоцементных или пластиковых труб, применять для этого конструкции с коробчатым сечением, но в таком случае цена устройства фундаментной основы увеличится примерно в двое, потому что кроме опалубки понадобятся сваи, сохраняющие несущую способность. Бетонный раствор заливают сразу в пробуренную в грунте скважину.

Принимая во внимание тот факт, что баня не способна создавать значительную нагрузку, расчеты по установке буронабивных свайных опор не понадобятся. Но существует простая методика, использовать которую все же придется:

• диаметр скважин должен составлять двадцать – тридцать сантиметров, глубина забуривания – от двух до двух с половиной метров. Если это условие не выполняется, это означает, что свая дошла до плотного грунтового слоя, и ее можно оставлять на такой глубине;
• свайные опоры устанавливаются под углами, наружными стенами и внутренними перегородками;
• шаг установки – не более трех метров (под баню 6 х 4 м, если стена несущая внутренняя одна – 9 опор).

Если скважины указанного диаметра устроить не получается, разрешается уменьшить их диаметр до десяти сантиметров, устанавливая малые опоры треугольниками с шагом в 30 – 40 см.

Винтовые

Такие опоры подходят для любого небольшого сооружения. Их несущие способности зависят от опоры на плотный грунт.

Среди основных преимуществ выделяют:

• сохранение целостности поверхностного слоя;
• быстрота строительства фундаментной основы;
• приемлемые расходы на установку.

Свая, представляющая собой стальную трубу с лопатками, вкручивается в почвенный состав. На верхних участках труб устраиваются несущие рамки из металла (ростверок), на которые опирается сооружение. Получается, что баня словно «зависает» в воздухе. Винтовые опоры выставляются через два с половиной – три метра, в обязательном порядке – под углы и несущие стены. Диаметр сваи – от 108 мм.

Технологически процесс не вызывает сложностей, но определенные особенности имеются:

• сваю следует заглубить не менее, чем на 1.6 м, для чего придется провести исследование грунтового состава;
• в процессе ввинчивания в обязательном порядке на стенках сваи появятся потертости, что повлечет за собой коррозию металла;
• установка свай должна выполняться строго вертикально, оголовки выравниваются по единой горизонтальной линии. Это влечет за собой дополнительные мероприятия по подрезке или наращиванию установленных опор;
• так как баня на свайно-винтовом фундаменте приподнята над поверхностью земли, подачу воды и слив для бани придется тщательно утеплить;
• для большей устойчивости строители рекомендуют перед бетонированием свай выполнять их армирование;

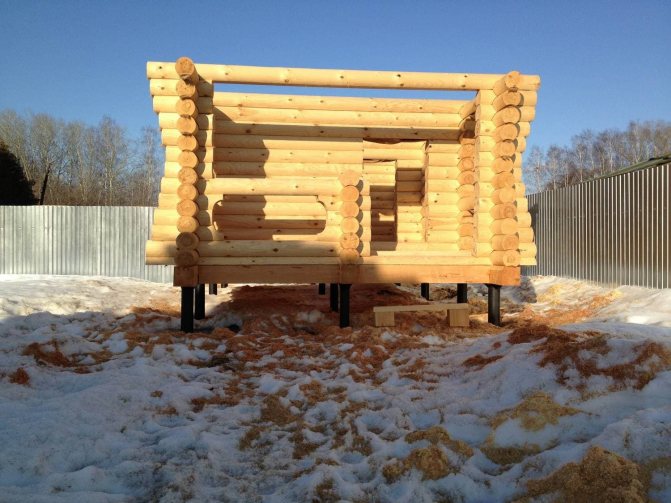

• выполняя работы в зимний сезон, следует проводить предварительное забуривание, достигая точки промерзания почвы.

Конструкция

Возле водоемов и на участках с частыми затоплениями водой объекты старались приподнимать над поверхностью почвы, для чего в землю вбивали бревна, располагая их по угловым участкам сооружения, под стенами и перегородками. Для таких свай применяли древесину твердых сортов, способную длительное время сопротивляться воздействию влаги.

Самым лучшим вариантом считалась лиственница, так как от воды она набирала дополнительную прочность.

В наше время свайные опоры из дерева применяются довольно редко, а ведь фундамент из таких опор получается самым выгодным и вполне надежным.

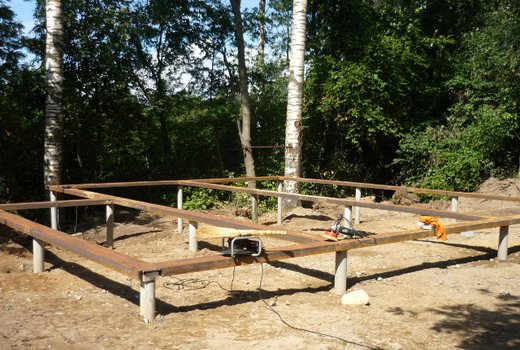

В современном строительстве известно двенадцать вариантов свайных опор, но для малоэтажных объектов пользуются одним из трех:

• забивными железобетонными;
• винтовыми металлическими;
• буронабивными.

Фундамент на железобетонных сваях – большая редкость, потому что для установки таких опор придется нанимать специальную технику. Но по таким столбам фундаментная основа получается наиболее прочной.

Винтовой вариант хорош способом вкручивания – эту работу можно выполнять вручную. Недостаток заключается в материале изготовления – металл способен проводить тепло. Придется дополнительно устраивать утепление, чтобы ходить по полу было комфортно.

При возведении свайного фундамента своими силами в большинстве случаев отдают предпочтение третьему тип Буронабивные сваи хоть и считаются в установке наиболее трудоемким вариантом, но дают возможность для неплохой экономии.

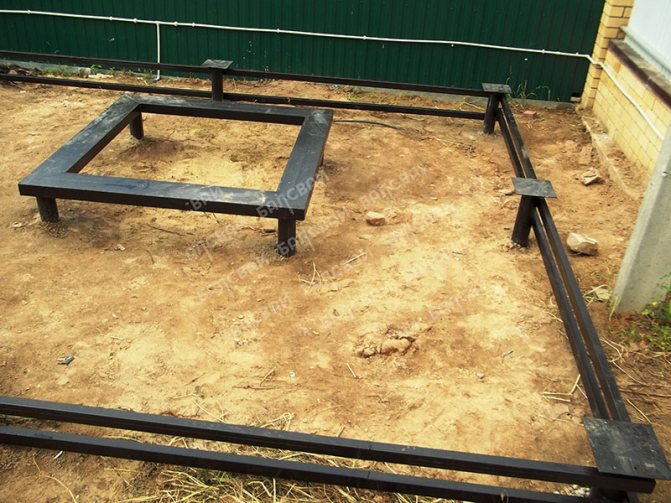

Оснвание под печь

Многие начинающие мастера не знают, нужно ли устанавливать под печь специальное основание. Наличие фундамента обуславливается весом отопительной конструкции. Небольшая печь массой до 250 кг не требует дополнительного укрепления пола. В этом случае покрытие можно не усиливать, а всего лишь обработать средством противопожарной защиты. Материал под печь должен быть надежно защищен от перегрева.

Для кирпичной печи нужно сделать специальный фундамент. У таких агрегатов вес может колебаться от сотен килограммов до десятков тонн, что создает повышенную нагрузку на основание сооружения. Если вес отопительного устройства достигает 750 кг, то в этом случае необходимо запроектировать индивидуальное основание. Печь создает неравномерную нагрузку на пол бани, что приведет к частичному проседанию слабого основания. Поэтому фундамент такой бани должен быть прочным, конструкция должна противостоять движению грунта.

Построить правильную основу можно лишь с учетом глубины промерзания грунта. Для грамотной постройки нужно учитывать ряд важных пунктов:

Опорная конструкция под баню возводится одновременно с устройством основного фундамента бани. Глубину заложения дополнительного усиления и фундамента строения выдерживают на одном уровне. Заливка стяжки после монтажа усиления недопустима из-за разницы в степени усадки. Эта разница приведет к разрушению отопительной системы

Для таких целей мастера рекомендуют обратить внимание на свайное основание. Так как стены бани возводятся не одновременно со строительством фундамента, то между устройством печной конструкции будущей стены необходимо сохранить расстояние в 50 миллиметров. Этот промежуток впоследствии засыпается песком и хорошо утрамбовывается

Подобная система противостоит неравномерной осадке основания.

• Габариты фундамента необходимо соотносить с размерами печи на стадии разработки проектной документации. Границы фундаментной плиты должны выступать за границы отопительной системы не меньше чем на 50 миллиметров. Наиболее оптимальное расстояние – 60-100 миллиметров.
• Дымовая труба должна располагаться как можно ближе к центру фундамента. Такое расположение печи обеспечит равную нагрузку на всю конструкцию. Мощный дымоотвод требует дополнительной защиты и усиления, поэтому рискует создать сверхнормативную нагрузку на фундамент. Вне зависимости от выбора типа фундамента эти особенности необходимо учитывать.
• При устройстве отопительной системы необходимо дополнительно обустроить водозащитный слой. Рубероид выстилают в два слоя и присоединяют к фундаменту. В качестве клея мастера используют битумную мастику. Этот материал обеспечит дополнительную защиту конструкции.

Почему под печку нужно отдельное основание?

Вне зависимости от того, где расположена печь – в доме или бане, правила пожарной безопасности требуют устройства отдельной силовой конструкции под обогревательной конструкцией.
Печи бывают кирпичными и каменными, в любом случае – это тяжеловесные постройки, которые оказывают существенное давление на основание и в процессе эксплуатации дают осадку.

Чтобы выбрать фундамент под печь, нужно рассчитать общий вес конструкции, который складывается из массы строительного материала, воды, поступающей в водонагревательный бак (при его наличии), а также самого топлива.

Строительные нормы допускают не строить фундамент, если вес печи не достигает 0,5 т, но в целях безопасности эксперты советуют устраивать силовую конструкцию под любое тяжеловесное обогревательное устройство.

Как сделать своими руками?

Первый этап — создание разметки на участке. Необходимо обозначить места, в которых будут устанавливаться винтовые опоры, тщательно выверив все расстояния и углы.

На обозначенных точках делаются неглубокие подкопы на 15-30 см. Это позволит избежать самопроизвольного смещения свай в самом начале их ввинчивания в грунт. Расстояние между точками расположения опор должно составлять 2-3 метра, в зависимости от их типоразмера, площади бани и несущей способности грунта.

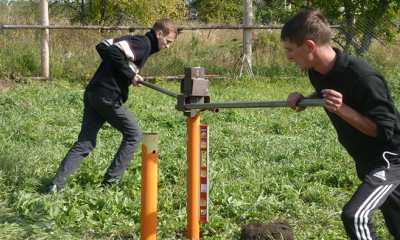

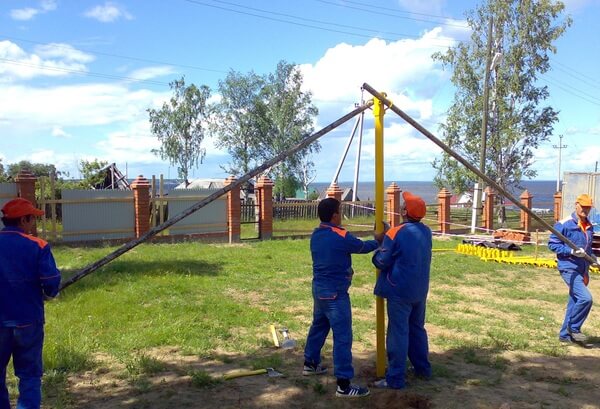

Для вкручивания свай ручным методом используются длинные металлические ломы, которые выполняют функцию рычагов. Такую работу следует выполнять вдвоем или втроем. Если имеется возможность заезда спецтехники на участок, можно осуществить установку механическим способом. Это даст возможность сэкономить время и силы.

Винтовые сваи необходимо погружать в почву на глубину не менее 1,5 м. Конструкции ввинчиваются в грунт до тех пор, пока их наконечники не достигнут плотных слоев земли. При этом вращать сваи вручную становится в разы сложнее, что является признаком окончательного погружения опоры.

В процессе вкручивания необходимо тщательно следить за тем, чтобы конструкции располагались в строго вертикальном положении. Допускаются лишь незначительные отклонения на 1-2 градуса.

Когда все опоры установлены и выравнены по высоте, проводится их бетонирование изнутри. В металлические трубы подается бетонная смесь, которую желательно замешивать непосредственно перед заливкой.

Когда цементно-песчаная смесь окончательно затвердела, на верхних частях свай устанавливаются оголовки. Далее проводится установка обвязки. Для деревянной бани оптимальным выбором будет конструкция из бруса.

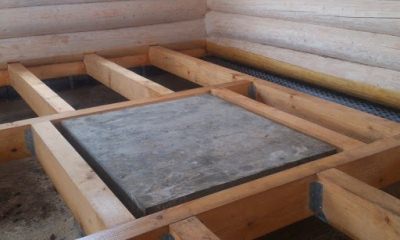

Важным моментом является обустройство фундамента под печь. Кирпичные, чугунные и стальные топки оказывают достаточно большую нагрузку на поверхность основания, поэтому их нельзя возводить непосредственно на полу. Под ними должны располагаться дополнительные фундаментные конструкции.

Размеры и площадь дополнительного фундамента подбираются с учетом ширины и длины печи, которая будет возводиться на нем.

Чтобы подготовить основание для массивной печи, следует подготовить на выбранном участке котлован по заранее выполненным расчетам. Его глубина должна достигать уровня промерзания почвы.

На уплотненное дно засыпается песчано-гравийная подушка. Слой щебня должен быть не менее 15 см, слой песка – от 20 см. Поверх песчаного слоя можно засыпать еще один пласт щебня такой же толщины.

Далее устанавливается деревянная опалубка по периметру печного фундамента, в нее помещается арматурный каркас. На следующем этапе проводится заливка бетона. Верхний уровень основания должен быть примерно на 5-6 см ниже пола, который будет устанавливаться в бане. Когда бетон окончательно затвердеет, нужно снять опалубку и обработать стенки печного фундамента гидроизоляцией – например, гудроном.

Данная конструкция создается по простой схеме: на оголовках свай закрепляются жесткие металлические швеллеры или двутавровые балки по всему периметру фундамента, а также в его центральных зонах. Эти элементы соединяются с оголовками с помощью электросварки.

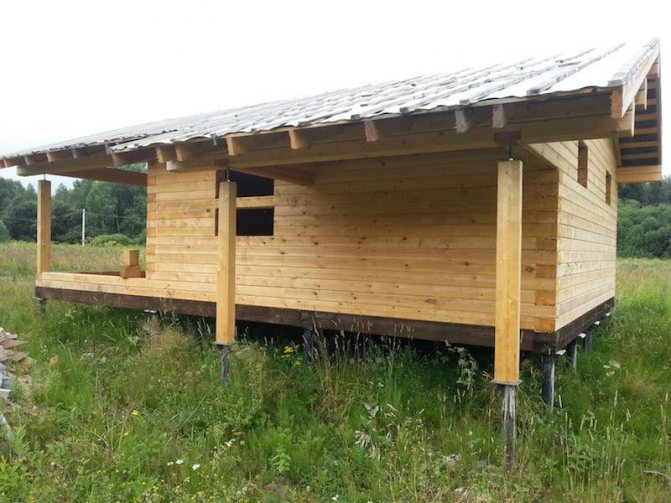

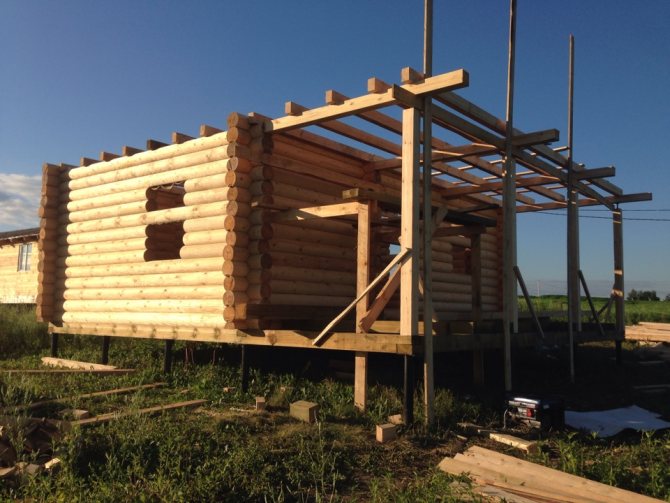

Как вывести стены и крышу

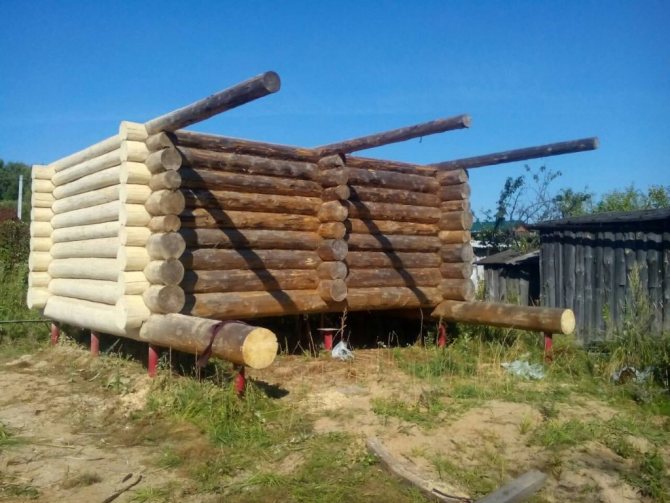

Свайный фундамент позволяет строить любые здания, даже довольно сложной конструкции. Эффектно будет смотреться баня в срубе из бревен, однако, намного быстрее и проще выгнать каркасные стены. Для этого потребуется обрезная доска с параметрами 150×50 мм или 150×100 мм в зависимости от толщины ростверка.

На начальном этапе нужно определиться с типом крыши и высотой стен строения. В случае с односкатной крышей, балки для нее с одной стороны делают несколько длиннее. А вот для двускатной крыши все элементы стропил будут одинаковой длины.

Угловые опоры выполняются из брусьев 150×150 мм или 150×200 мм. Их крепят между собой не только уголками, но и шиповым способом. Это значит, что в торце бревна делают выступ 50×50×50 мм и заводят в подходящее по размеру отверстие. Потом производят монтаж металлических уголков и устанавливают временные укосины, чтобы опоры оставались в вертикальном положении.

Далее к ростверку с помощью металлических уголков крепят обрезную доску с шагом в 60 см. Если расстояние между сваями составляет 1,2 м, то каждая вторая доска будет примыкать к опоре, что обеспечит дополнительную устойчивость. Между досками нужно установить подкосины.

Теперь все установленные балки можно соединить в единую конструкцию с помощью верхней обвязки.

Следующим этапом нужно будет соорудить надежное покрытие и произвести утепление полов в бане на сваях.

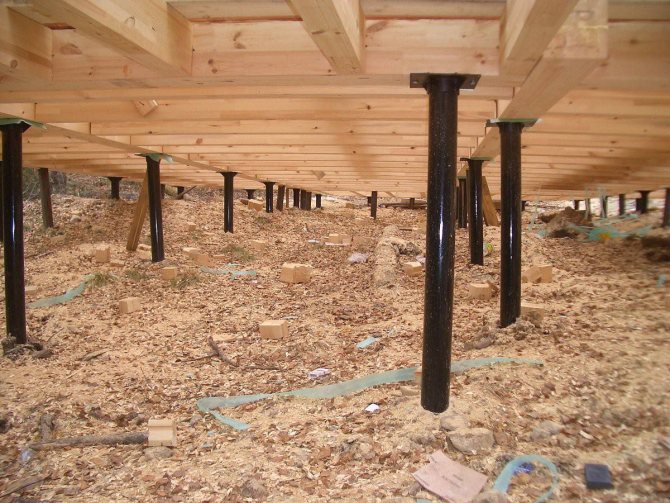

Для укладки будущего напольного покрытия понадобится прикрепить лаги. Их укладывают на ростверк и прикручивают к нему с помощью саморезов и металлических уголков. Причем располагать лаги можно не только поверх ростверка, но и между отдельными его бревнами.

На следующем этапе с нижней стороны лаг производится монтаж обрезной доски и выполняется утепление пола бани на винтовых сваях. Для этого, в получившиеся промежутки между лагами, на доску кладут слой гидроизоляции и любой вид утеплителя. Вся конструкция зашивается сверху той же доской, фанерой или плитами ОСП.

Далее подходит очередь для установки полочных балок и монтажа стропил с обрешеткой под планируемый кровельный материал. Зачастую кровлю сооружают из металлочерепицы или профнастила, впрочем, подходит любой материал, который доступен потребителю.

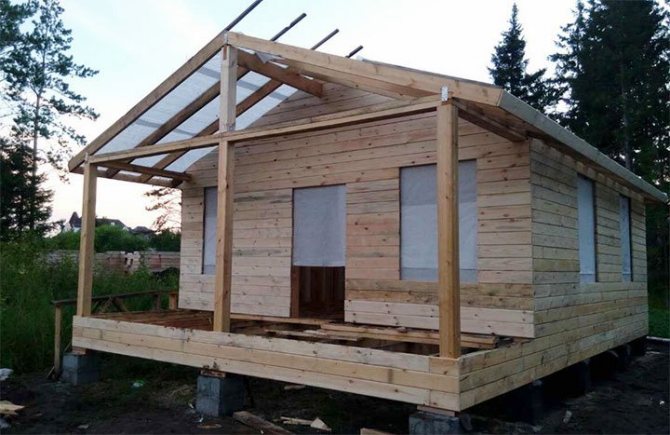

Каркасная баня 4х5 на винтовых сваях.

Процесс монтажа фундамента

При наличии достаточного количества средств, построить баню на свайном фундаменте можно по любому из вариантов. Однако если планируется самостоятельное выполнение всех необходимых работ, оптимальным выбором будет остановиться на буровых или винтовых сваях.

Процесс выполнения винтового фундамента под баню выглядит следующим образом:

• Закупают расчетное количество элементов исходя из примерного расстояния между ними в 1,2 м. В зависимости от конечного веса конструкции это расстояние может изменяться.
• Площадку для строительства очищают от мусора и производят разметку территории.
• Отмечают точки, где будут монтироваться сваи.
• На каждом участке проделывают углубление в 30-50 см.
• В ямку вставляют сваи, в которые продет рычаг для маневрирования.
• Проворачивая опору, ее постепенно углубляют до нужного уровня. Как правило, достаточно 1,5 м глубины, однако, все зависит от грунта.
• Монтаж сваи производится с постоянным контролем вертикали с помощью магнитного уровня, прикрепленного на опору.
• Производится подрезка всех опор под нужную высоту. Чтобы она была везде одинаковой, сначала замеряют уровень одной сваи. Потом, используя уровень и деревянный брусок, переносят высоту на все остальные опоры, после чего производят обрезку.
• На финишном этапе на верхний торец свай приваривают квадрат, на который будут укладывать балки перекрытия. Например, размер площадки может быть 20×20 см.

Примечательно, что сваи винтового типа достаточно легко сделать своими руками. Для этого берут трубу примерно 80 мм в диаметре и в нижней ее части вырезают участки, чтобы получились треугольные зубцы. Их загибают внутрь, образуя конус, и проваривают швы, которые потом зачищают.

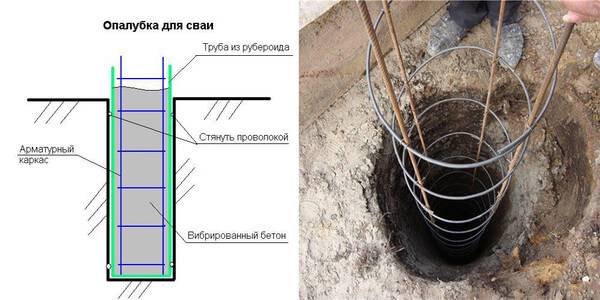

Если же для бани на сваях выбраны буровые опоры, то предстоит выполнить такие работы:

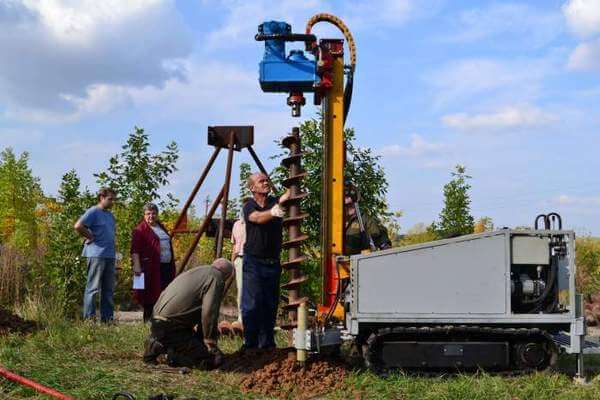

• С помощью ручного бура в почве выбирают углубления под сваи. Как правило, диаметр бура составляет 30 см. Заглублять опоры нужно на 0,5 м ниже линии промерзания почвы.
• Нижнюю часть углубления слегка расширяют специальным прибором, изготавливая «пятку».
• По периметру отверстия во избежание воздействия пучения грунта укладывают слой рубероида, пленки или иного изоляционного материала.
• В яму опускают арматурные пруты толщиной 8-12 мм, причем их длина должна совпадать с глубиной котлована.

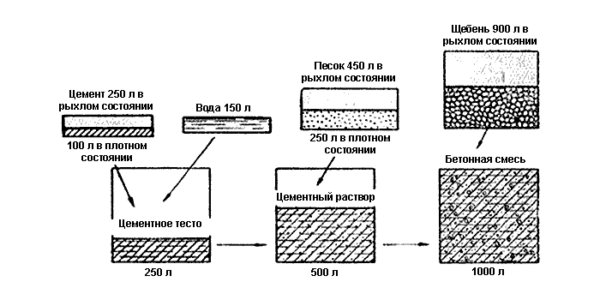

• Из цемента М350 подготавливают раствор.
• Жидкий бетон заливают в углубление, параллельно утрамбовывая его вибратором, чтобы опора была монолитной и без пустот.
• Для заливки надземной части сваи, под нее предварительно монтируют опалубку. Эту функцию могут выполнять заглубленные на небольшое расстояние трубы нужной толщины.

Монтажные работы

При строительстве бани со свайным фундаментом предстоит выполнить определенные рабочие этапы.

Подготовительные мероприятия

Территория, отведенная под строительство, очищается от мусора и растительности. Следует обустроить подъездные дороги для техники, если планируете устанавливать свайные опоры механическим способом.

Согласно выполненных расчетов, покупаем и перевозим на участок нужное количество свайных опор определенного размера. Кроме того, придется подготовить некоторые инструменты и материалы:

• лопату;
• рулетку;
• лом и металлические трубы по полтора – два метра длиной;
• болгарку и круг по металлу;
• сварочный агрегат и электроды;
• оголовки для свай;
• песок и цементный материал;
• деревянные колышки под разметку;
• уровень;
• специальные покрытия для металла и сварных швов;

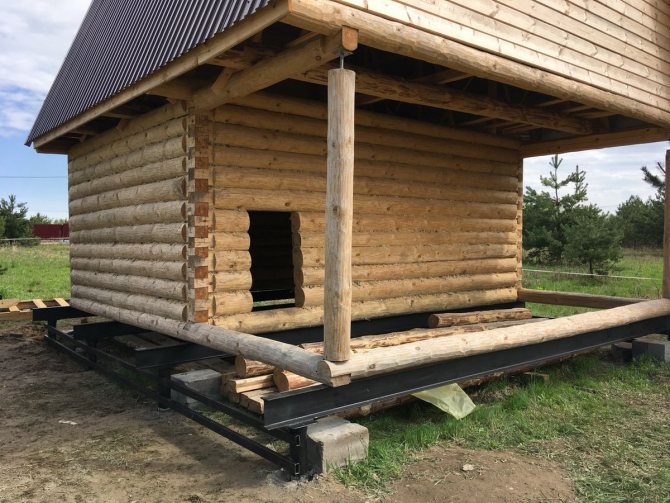

• швеллер, двутавр или рельс для выполнения обвязки.

Выполняем разметку

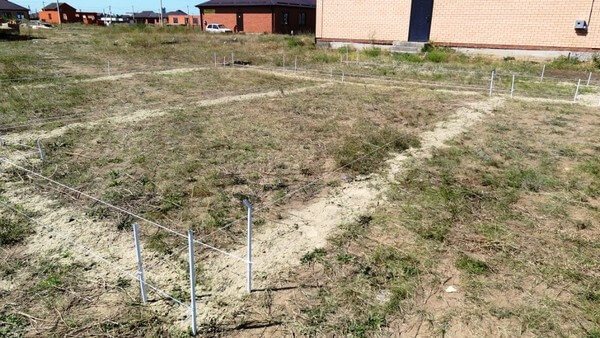

Колышками отмечаются точки вкручивания свайных опор согласно проектному решению. Разметка выполняется от углового участка, одновременно контролируется соответствие диагоналей. Для удобства строительства опытные застройщики рекомендуют под баню устраивать фундамент 6 х 6 м.

Разметив углы, намечаются места под установку промежуточных опор, после чего у каждого колышка готовится приямок глубиной до тридцати сантиметров и диаметром соответствующий размеру винтообразных лопаток. Данная мера позволит облегчить процесс вкручивания сваи и обеспечить ее вертикальную установку.

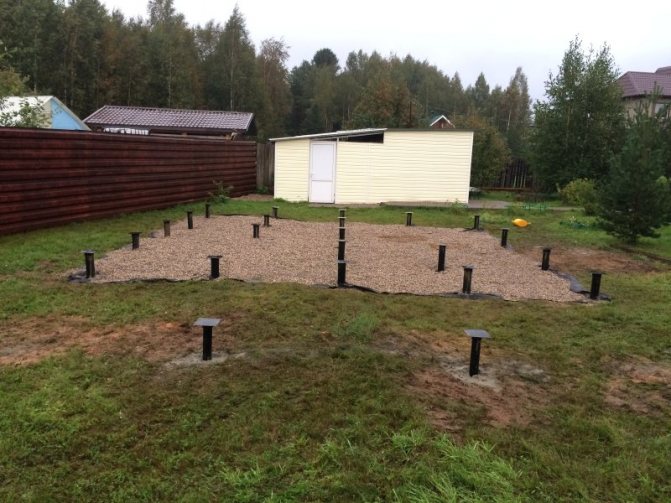

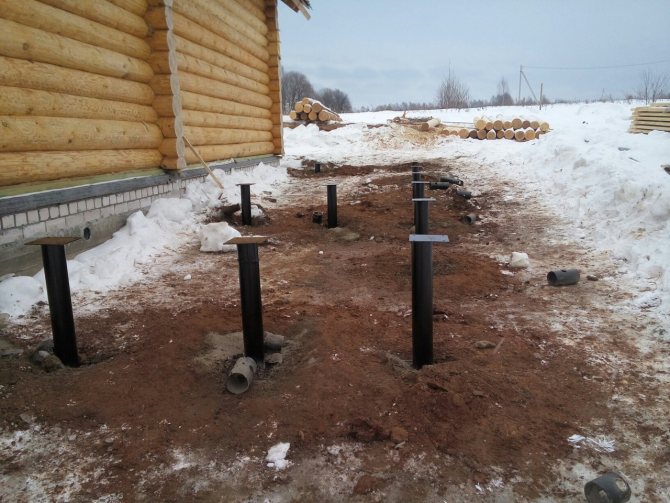

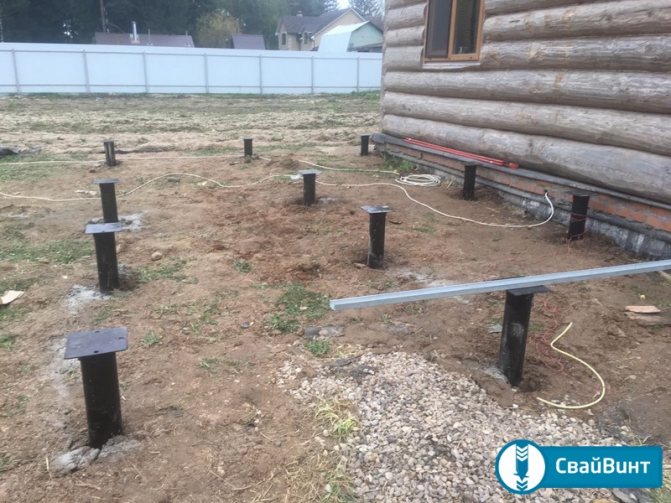

Установка свай

Для закручивания свай имеется определенная схема. Соблюдать ее следует, чтобы установленные опоры не препятствовали погружения других столбов. Это особенно важно, если сваи устанавливаются машинным способом, ведь технике необходимо вплотную подходить в точке забуривания.

Работы по установке опор начинают вести от центральной части, постепенно смещаясь к краям змейкой или спиралью. Каждая погружаемая опора контролируется на соответствие вертикальному уровню, что особенно важно на начальном этапе, когда возможно допущение перекоса. Исправления допускаются на начале погружения, так как выравнивать сваю выкручиванием запрещается, да и второй раз в одну точку установку никто не выполняет.

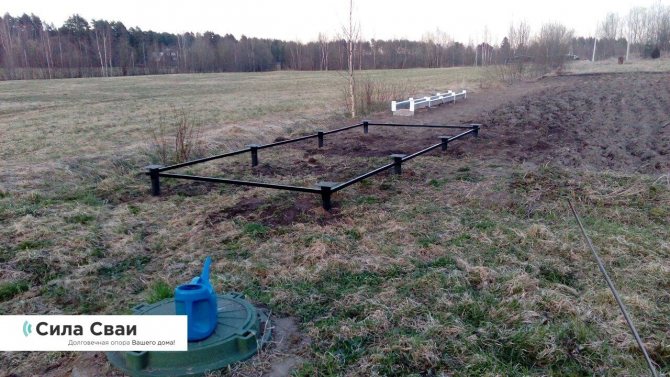

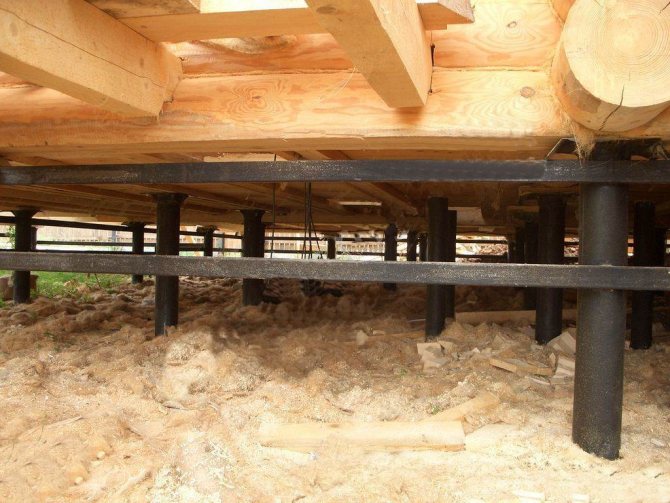

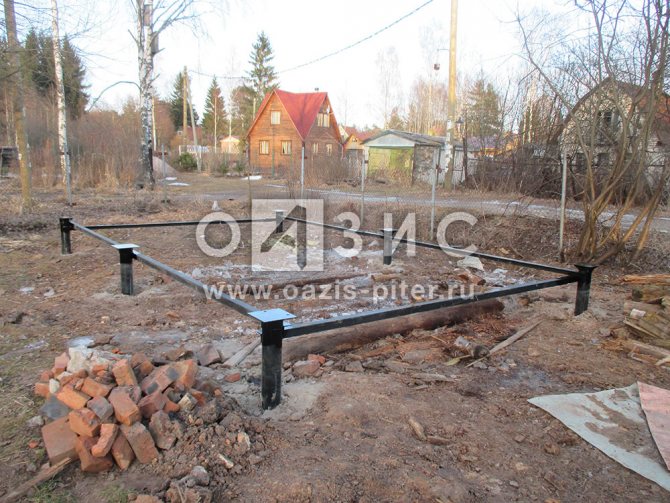

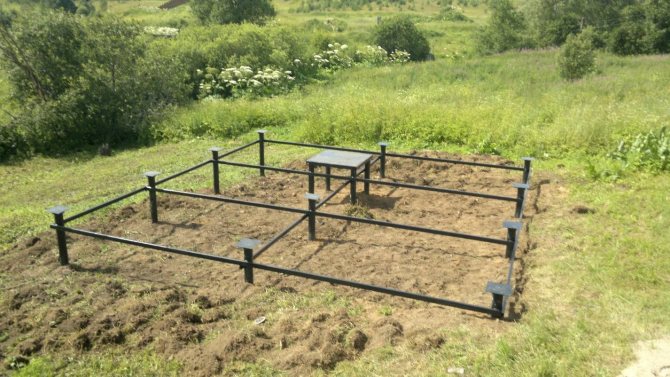

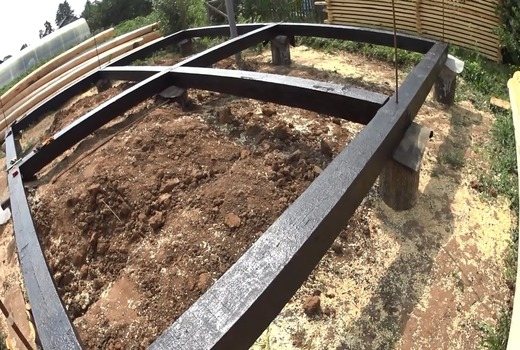

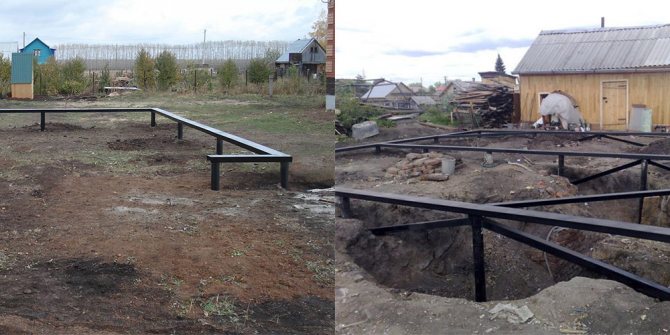

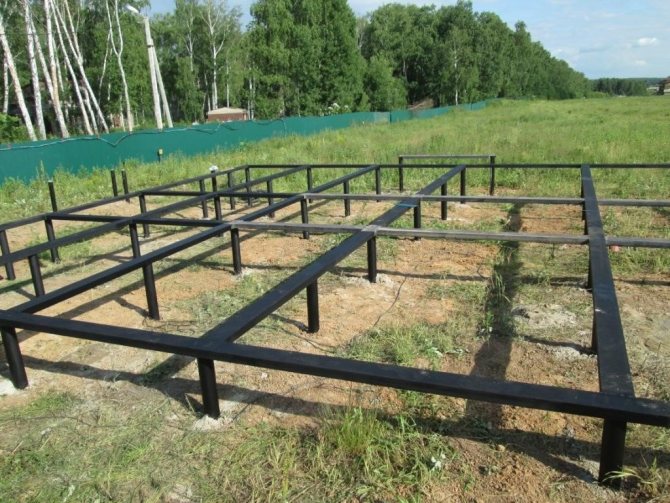

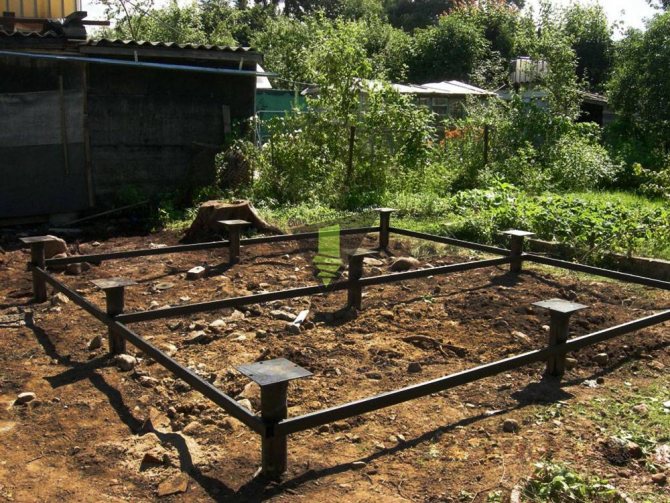

Обрезаем, обвязываем, бетонируем

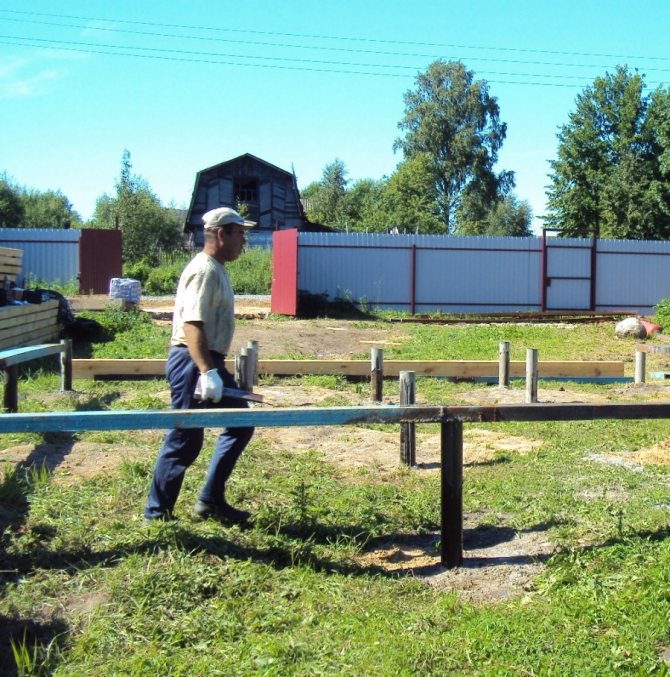

Монтаж свайных опор завершается их обрезкой по одной высоте. Для этого устанавливают лазерный уровень, намечают на требуемой высоте горизонтальную линию, линии среза свай отмечают мелом.

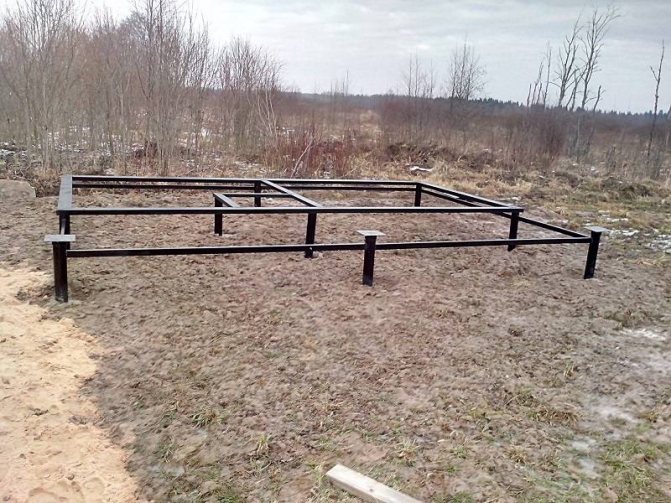

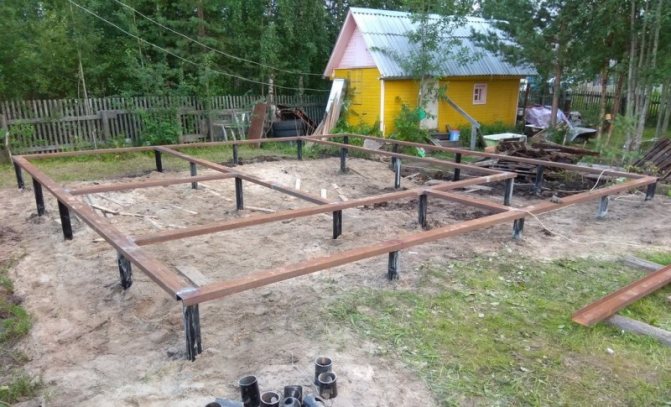

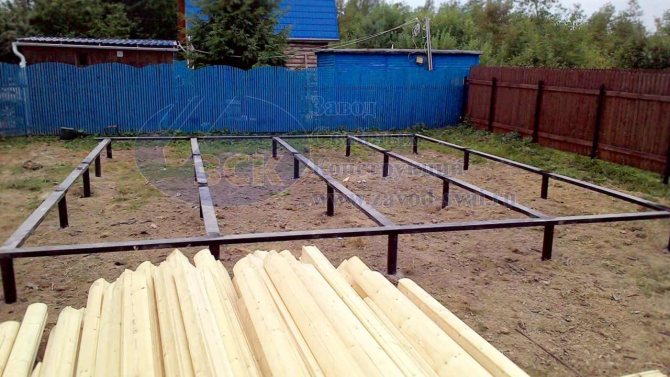

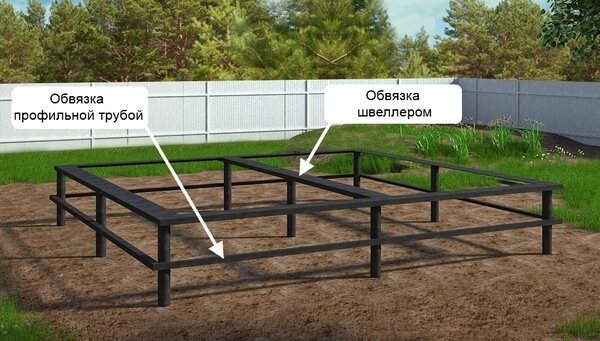

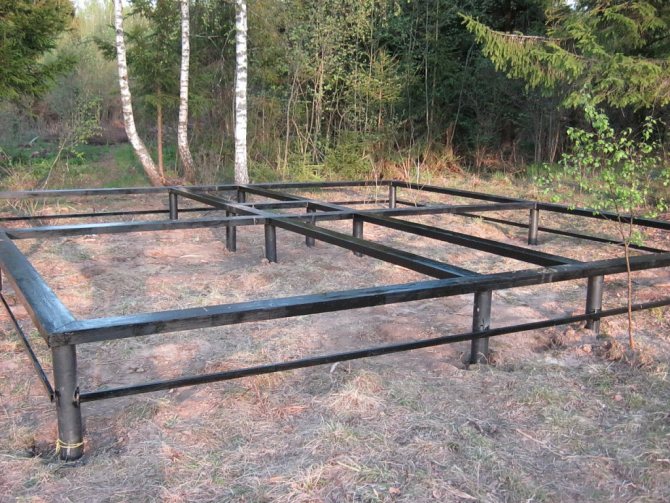

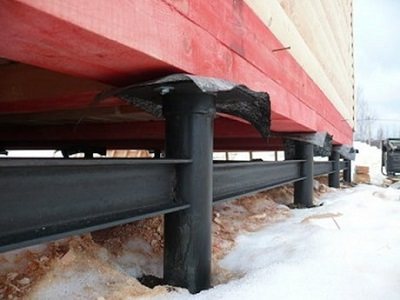

Излишки труб срезаются болгаркой, после этого делается обвязка – сваи соединяются в продольных и поперечных направлениях металлопрокатом, для чего потребуется сварочный аппарат.

Как только создана единая конструкция, сварные швы покрываются специальными составами, чтобы защитить эти места от коррозии. После этого в свайные опоры разрешается заливать бетонный раствор, чтобы увеличить их показатель жесткости и придать дополнительную устойчивость к нагрузкам от пучений. Бетонирование ведется плотной маркой раствора от М200 и выше. По забетонированным опорам монтируются оголовки под установку ростверка.

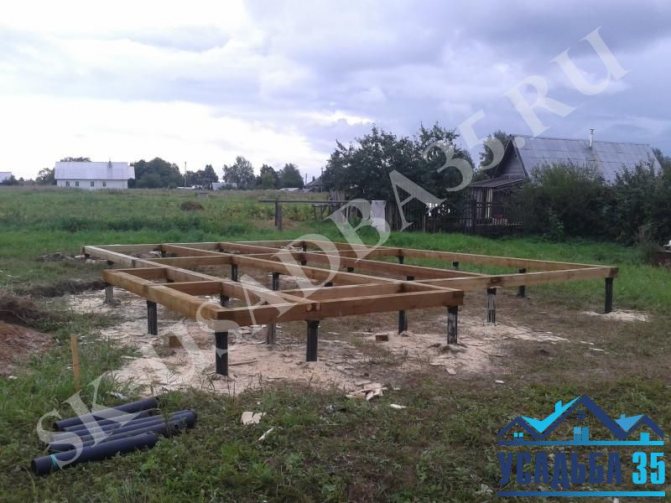

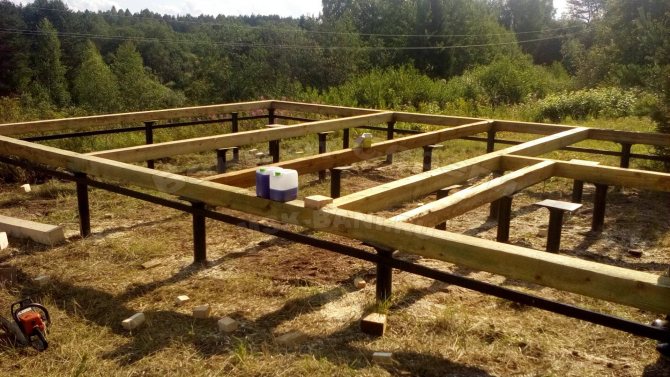

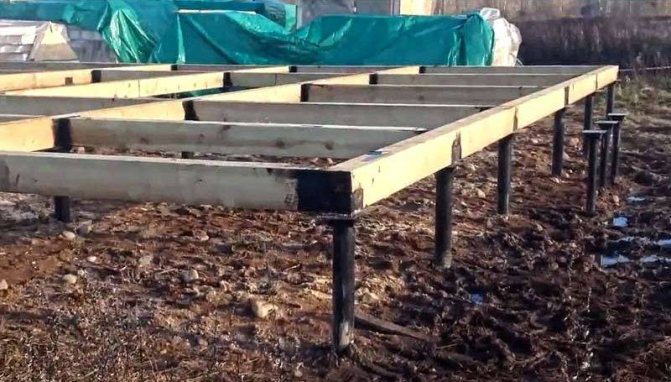

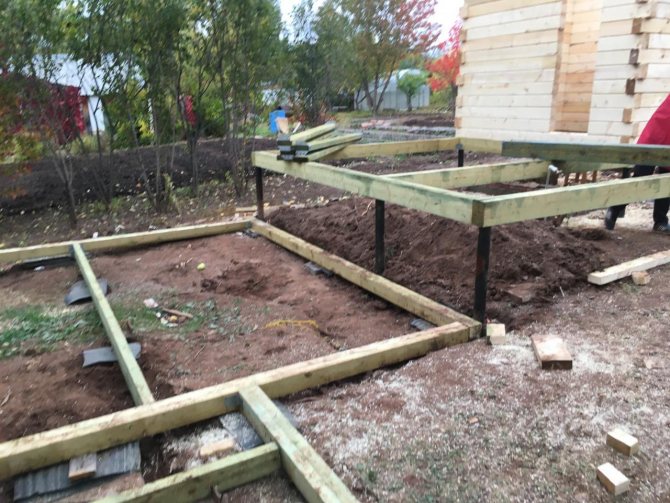

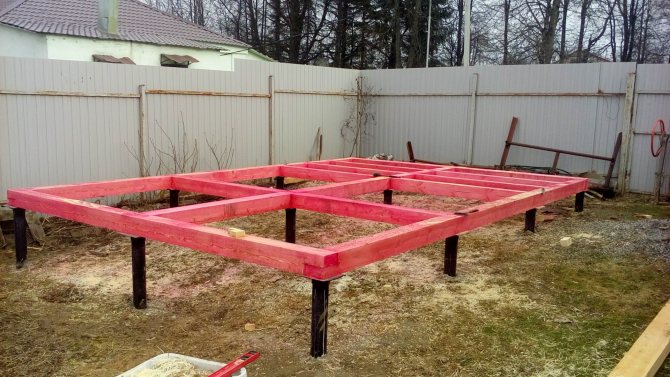

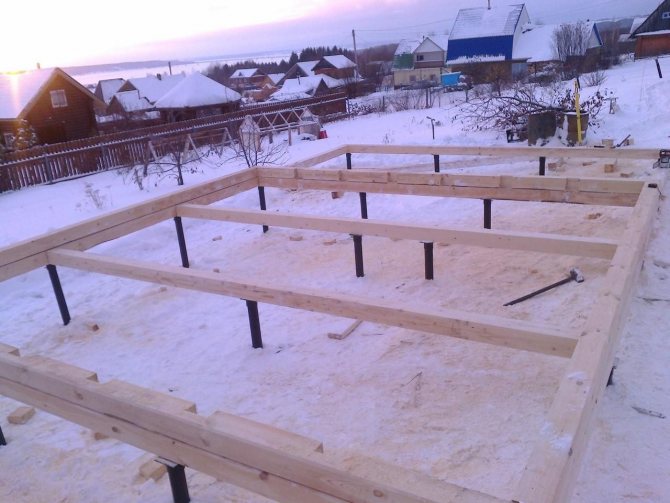

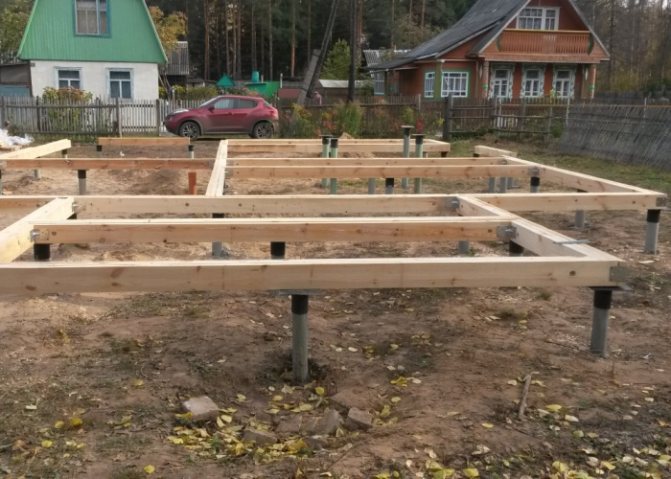

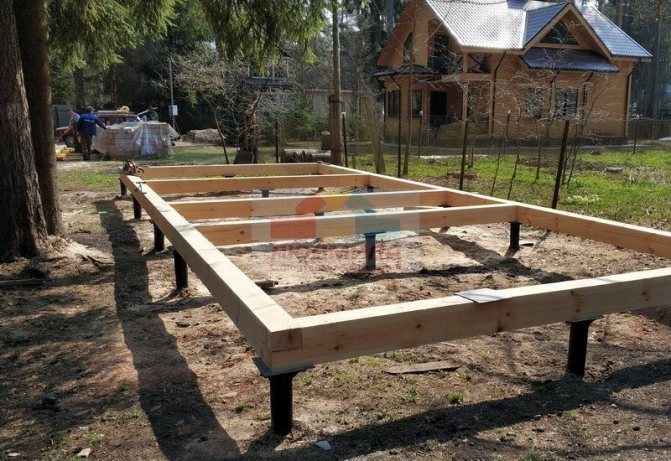

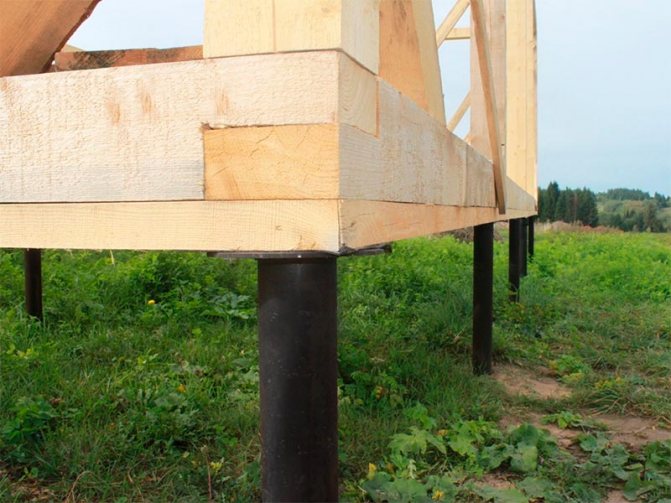

Устройство ростверковой части

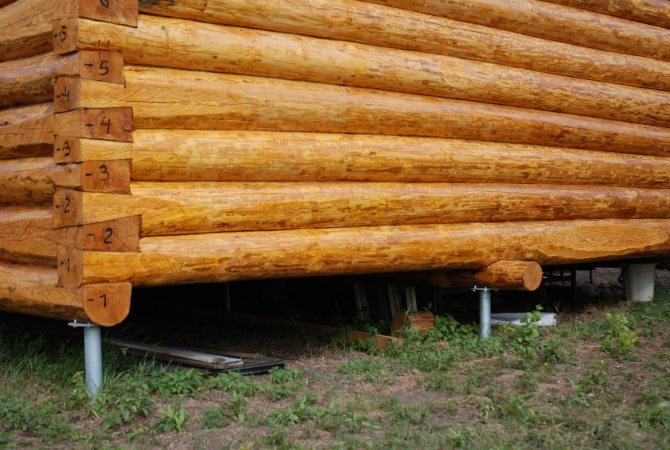

Всем, кто строит баню своими руками на свайном фундаменте, для обустройства данного элемента рекомендуют использовать брус сечением 15 на 20 или 20 на 20 см. Установка балок выполняется на оголовки, перед этим следует подложить двойной слой рубероида для устройства гидроизоляционного слоя.

Соединение на углах выполняют вполдерева, замеряют диагонали, проводят выравнивание по осям и крепят балки к оголовкам через специально подготовленные отверстия. Древесный материал следует сразу обработать антисептическими средствами, чтобы защитить его от негативного воздействия влаги.

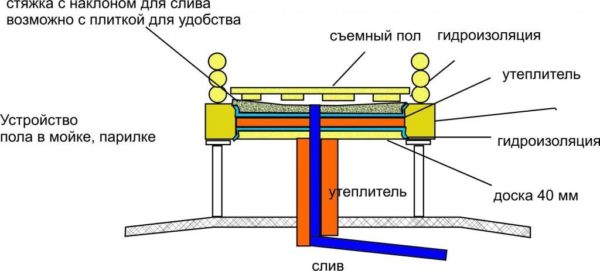

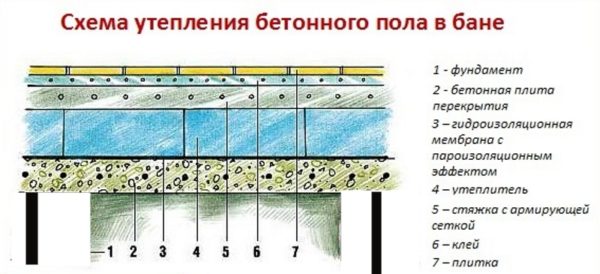

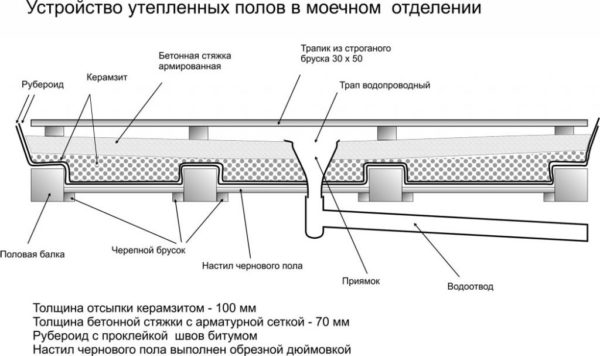

Обустройство полов

Обычный проливной пол, настилаемый в русской баньке, в этом случае нам не подходит. Дело в том, что вода, протекающая между досками, попадает в почву и оказывает негативное воздействие на металлические сваи, ослабляет показатель сцепления почвы и столбов. Кроме того, появляются определенные сложности в поддержании комфортного температурного режима, потому что баня располагается на некоторой высоте по отношению к поверхности почвы.

Если не выполнить утепление, то предстоит расходовать дополнительное количество топлива или электрической энергии. Оптимальным вариантом в таком случае, как следует из многочисленных отзывов застройщиков, является утепление пола и устройство качественной гидроизоляции. Для этого поверхность заливается тонким слоем раствора, но предварительно в полу устанавливаются воронки, по которым будет отводиться вода в канализационную сеть. По стяжке укладывается керамическая плитка, поверх которой размещаются деревянные решетки с широковатыми планками и небольшими зазорами для беспрепятственного стока жидкости.

Чем лучше обшить каркас

В русских банях часто ставят именно деревянный каркас.

Обрешетка берет на себя функции вентиляции. Зазоры не дадут влаге скапливаться на поверхности бруса, утеплителе. Вентиляционные зазоры обеспечивают хороший воздухообмен, где нет места для сырости, грибка.

Крепеж проводится вертикально. Для утепления стен бани допускается применять далеко не все виды теплоизоляции.

Запрещено использовать горючий дешевый пенопласт, пенополистирол.

Керамзит, эковата не подходят из-за того, что быстро напитываются влагой и теряют рабочие свойства.

Лучшие варианты утепления:

• базальтовая вата;
• каолиновая вата;
• вермикулит.

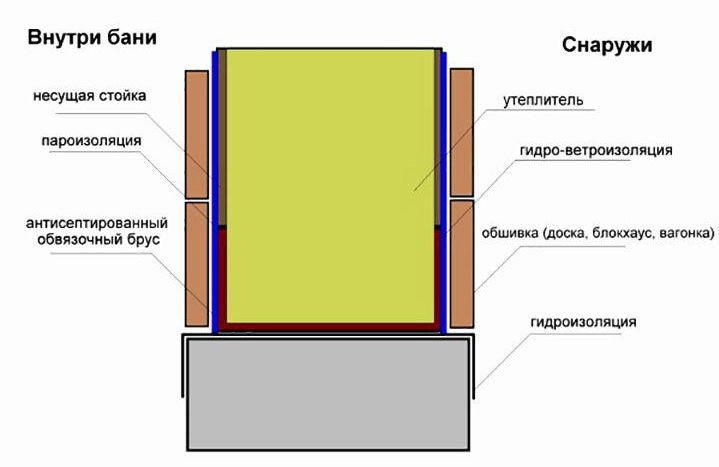

Фото: конструкция стены каркасной бани
Снаружи каркасную конструкцию можно отделывать:

• сайдингом;
• декоративной штукатуркой;
• обрезной доской;
• полубрусом;
• вагонкой;
• горбылем;
• плиткой;
• блок-хаусом;
• пластиковыми панелями.

Красиво смотрится обшивка блок-хаусом, имитирующим бревно.

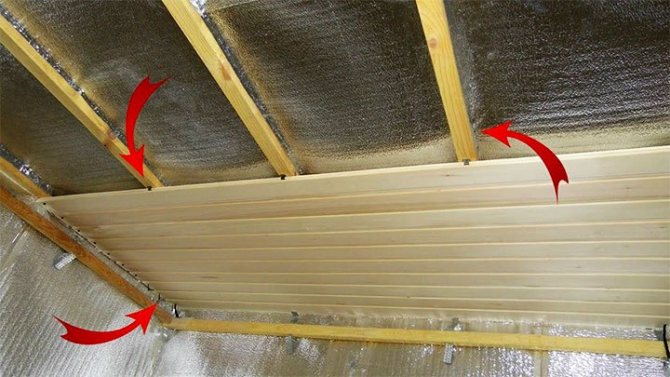

Для внутренних работ универсальным потолочным, стеновым материалом считается вагонка. Ей удобно обшивать парилку, предбанник. Вагонка не нагревается, удобна в монтаже. Для отделки душа выбирают керамическую плитку или древесину влагостойких пород.

Запрещено красить, покрывать лаком отделку в парной, иначе при нагреве она начнет выделять токсичные вещества, которые несут вред для здоровья.

Допускается применять влагостойкий гипсокартон для обшивки стен в раздевалке. Для этих же целей подойдут плиты ОСБ, МДФ.

Подробнее порядок внутренней обшивки бани приведен в разделе ниже.

Монтируем пол в бане

Существует два варианта устройства полов в помывочном помещении на сваях. И зависеть они будут от того, в какой из сезонов будет эксплуатироваться парная. Так, первый вариант — это протекающие полы, сделать которые своими руками проще простого. Вода в таком помещении будет просто просачиваться сквозь доски пола, и уходить непосредственно в грунт.
Второй вариант — непротекающий утепленный пол. Благодаря монтажу такой конструкции баню можно будет эксплуатировать круглый год и не бояться замерзнуть в ней.

Монтируем протекающий пол

Для того чтобы сделать монтаж такого пола, в котором сток воды будет направлен в грунт, нам понадобятся:

• Балки для пола сечением 150х100 (но можете использовать и любые другие, которые есть под рукой);
• Держатели для балок (расчет держателей должно быть из расчета 2 шт на 1 метр помещения);
• Доска для чернового пола;
• Доска обработанная и отшлифованная для чистового пола (лучше лиственницу или дуб).
• Помимо этого подготовьте шуруповерт, саморезы, олифу и кисть.

Этапы работ:

Когда уже своими руками уложен на сваи обвязочный брус, в помоечном помещений бани необходимо смонтировать держатели для бруса таким образом, чтобы они находились строго параллельно друг друга с шагом приблизительно 1 м. Причём делать монтаж держателей нужно с таким расчетом, чтобы уложенные впоследствии балки вышли вровень с обвязочным брусом.

• В держатели укладываем балки и при этом стараемся вымерять их длину так, чтобы каждая балки имела отступ от обвязочного бруса приблизительно 1 см. Это позволит обеспечить дополнительную вентиляцию древесины в процессе эксплуатации бани.
• Поверх балок укладываем черновой пол и фиксируем его при помощи шуруповерта и саморезов.
• В последнюю очередь делаем чистовой пол, формируя между досками зазоры толщиной 5-8 мм. Доски покрываем двумя слоями олифы.
• Протекающий пол в бане на крепких сваях готов.

Монтаж теплого пола в помещении на сваях

Для того чтобы сделать своими руками хороший тёплый пол в бане, установленной на свайном фундаменте, придётся потрудиться чуть больше

Здесь важно делать все правильно и при этом обеспечить оптимальный сток воды под уклоном. Тогда и древесина, и утеплитель, и гидроизоляция прослужат дольше и обеспечат комфорт во время принятия банных процедур

• Итак, сначала уложим, как указано выше, балки для пола и черновой пол. Только на этом этапе устройство полов нужно проводить с уклоном. А для этого держатели для балок необходимо закрепить таким образом, чтобы смонтированные балки имели уклон в сторону будущей сливной трубы. Расчет уклона 1 см на 1 м длины балки. Это нужно делать для того, чтобы сток воды был хорошим.
• Поверх чернового пола укладываем лаги, фиксируя их длинными дюбелями, а между лагами стелем утеплитель. Чтобы утеплить пол, лучше использовать экструдированный пенополистирол. Остальные материалы в случае намокания потеряют свои теплоизоляционные свойства.
• Следующим слоем нашего «пирога» станет пароизолирующий материал — мембрана ЭПДМ. Причём впитываящая сторона должна быть обращена в сторону пола, а не в сторону утеплителя. Её нахлестываем на стены на высоту не менее 10 см. Надежно фиксируем все края алюминиевыми реками.
• На этом этапе работ необходимо сделать слив. Поэтому устанавливаем канализационную трубу и подгоняем её максимально плотно к черновому полу и всем остальным слоям «пирога». Все щели при стыковании стока заделываем герметиком.

• В качестве чистовой отделки используем шпунтованную доску. Каждую половицу подгоняем друг к другу тщательно при помощи киянки.
• Впоследствии отделка стен должна накрыть стыки шпунтованного бруса и черновой стеновой перегородки. Таким образом влага не будет попадать в зазоры.
• В месте стока воды устанавливаем канализационный трап.

Как видим, делать теплый пол в каркасной бане на свайном фунедаменте совсем не сложно. Более подробно об этапах работ можно узнать из видео и фото ниже.

Устройство бетонного пола

Перед тем как приступать к работам по заливке бетонного пола, необходимо провести ряд подготовительных мероприятий:

1. Повести водопроводные и канализационные трубы.
2. Смонтировать сливной трап.
3. Подготовить основание – утрамбовать его и подготовить к заливке бетона.

Принцип устройства бетонного пола

Таблица 1. Устройство пола

Иллюстрация	Описание
Бетонный раствор, толщиной около 5 см, заливают по утрамбованному основанию на грунте.
По гидроизоляционному слою укладывают утеплитель и накрывают его пленкой.
Заливают второй слой бетонной стяжки, армированной металлической сеткой.
Поверхность выравнивают.
CREATOR: gd-jpeg v1.0 (using IJG JPEG v62), quality = 90	Укладывают финишный материал, часто – кафельную плитку.

Последовательность приготовления бетонной смеси

Утепление пола выполняют при помощи керамзита, перлита, экструдированного пенополистирола или минеральной ваты.

Виды утеплителя

Черновую стяжку перед укладкой утеплителя, очищают от мусора, обеспыливают и застилают рулонной гидроизоляцией. Если используется фракционный утеплитель, то его наносят в виде специальной смеси, после высыхания, которой можно приступать к заливке второго слоя бетонного раствора.

Утепление бетонного пола

При использовании утеплителя в виде плит, стыки, которые образуются при их укладке, потребуется загерметизировать монтажной пеной. Сверху настилают второй слой гидроизоляции. Второй слой бетонной стяжки подлежит обязательному армированию металлической сеткой.

Утепление керамзитом

Как правильно возвести сооружение?

Процесс состоит из следующих этапов:

• После обустройства основания приступают к возведению бани.:
• Сначала определяют высоту стен и тип крыши.
• По углам опоры делают из брусьев, скрепляя их уголками.
• Затем к ростверку крепят обрезные доски. Между ними монтируют подкосины.
• Завершает процесс соединение деталей верхней обвязкой.
• Далее сооружают надежный пол, выполняя сразу его утепление. Чтобы закрепить напольное покрытие, необходимо установить лаги на ростверк, соединяя их с основанием посредством металлических уголков.

После завершения изготовления чернового пола приступают к монтажу стен. Технология здесь несколько различна для бруса и каркасного строения.

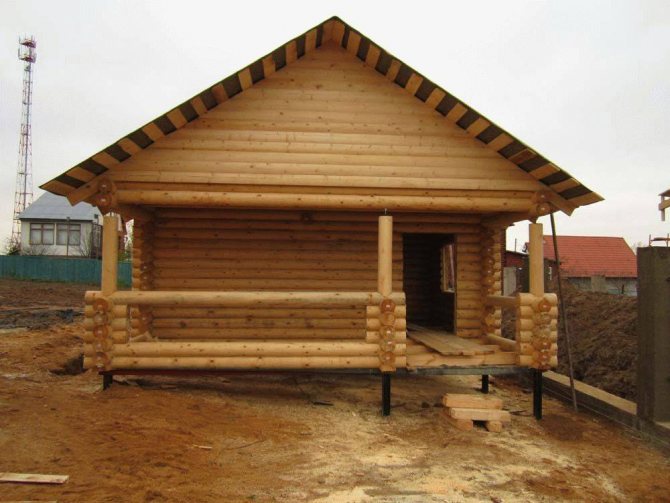

Из бруса

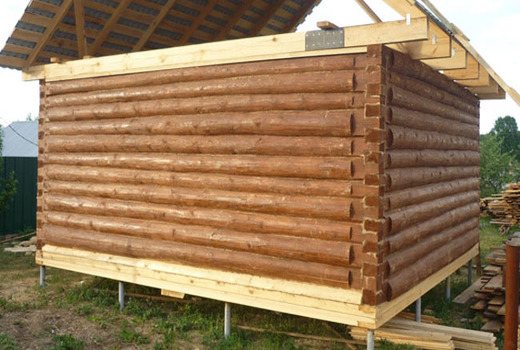

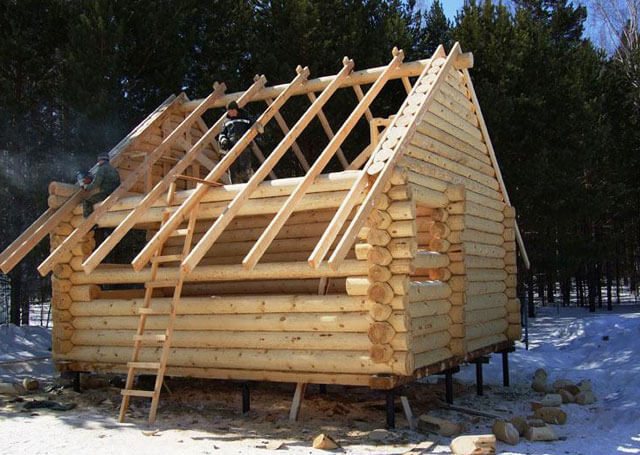

Спустя месяц после сооружения основания начинают крепить венец обвязки. Для него применяют прочные бруски. Между ростверком и древесиной укладывают рубероид.

Нижний брусок обрабатывают антисептиком. Для соединения элементов используют гвозди. Когда брусья уложены, делают паузу, чтобы обеспечить усадку каркаса.

Этот процесс длится около полугода. Затем выполняют заделку щелей, используя паклю либо герметик. Конопатят сначала нижний венец, после чего постепенно двигаются вверх.

Строительство каркасного сооружения

Контур в виде каркаса возводят из бруса, обработанного антисептиком. Его сечение подбирают, учитывая используемый утеплитель и несущую способность материала. Для обвязки и угловых стоек нужен более массивный брус.

Начинают монтаж с угла, соединяя брус гвоздями. Перед укладкой застилают ростверк рубероидом. Во всех углах крепят раскосы. Собирать каркас лучше на площадке. Для внешней его обшивки рекомендовано применять вагонную доску, хотя подойдут и иные материалы. Вагонку крепят горизонтально, укладывая под нее гидроизоляцию.

Важный этап сооружения — теплоизоляция конструкции. Утеплителем чаще становится минеральная вата. У нее хороший показатель проницаемости паром, материал не горит, позволяет стенам «дышать». Можно укладывать также минеральное рулонное волокно. Плиты монтируют между стойками.

Между утеплителем и наружной обшивкой крепят гидроизоляцию в виде пленки. Изнутри устраивают алюминиевую фольгу с полиэтиленовым слоем. Стыки проклеивают скотчем, затем выполняют внутреннюю отделку.

Оборудуя полы, учитывают назначение помещения. Там, где будет много воды, устраивают проливное основание. Оно состоит из дощатого настила с зазорами, пропускающими вниз стоки. Такие полы не утепляют.

Между досками делают небольшие зазоры, оставляя щели также по периметру. Если под баней песчаный грунт, поверх него засыпают щебень, оставляя зазор в 10 см до пола. При глинистой почве сооружают поддон, который направляет воду к стоковой емкости.

Помещения для отдыха требуют наличия пола, который не протекает. Сначала делают черновой настил, используя пару слоев досок. На них монтируют сплошное покрытие из сосны, укладывая под него утеплитель.

Достоинства и недостатки

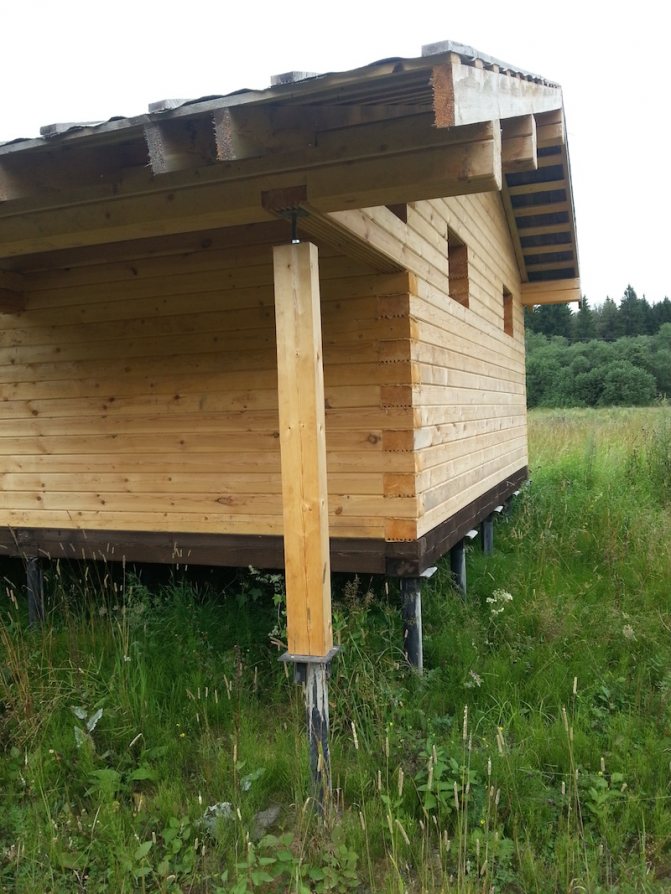

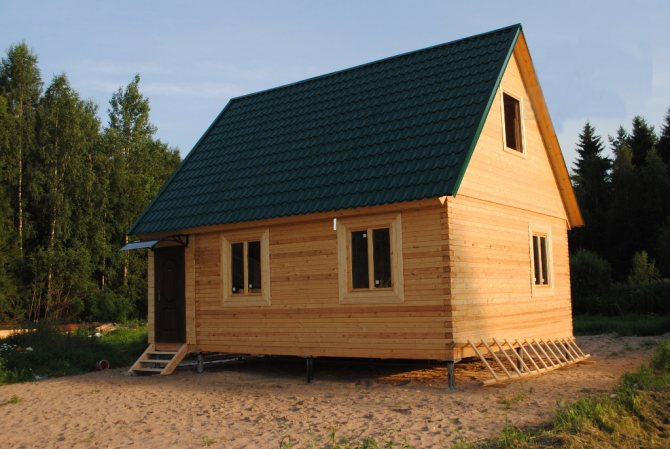

Свайные основания обладают массой преимуществ перед другими типами фундаментов. Одна из основных особенностей их в том, что они способны выдерживать лишь легкие небольшие постройки. Баня вполне отвечает данным критериям.

Среди очевидных плюсов бани на сваях:

1. Она может быть возведена практически на любом грунте. Характеристики почвы не имеют большого значения. Исключение составляет лишь скалистый грунт.
2. Бюджет на такую конструкцию будет рекордно низким. В сравнении с прочими типами фундаментов свайный выгодно отличается своей бюджетностью.
3. По критерию скорости постройки свайный фундамент также выходит на первое место. Базис можно возвести буквально за один день. А затем можно сразу приступать к строительству коробки. Не нужно ждать набора фундаментом запаса прочности, как в случае с ленточными основаниями.

Справедливости ради нужно сказать и об имеющихся недостатках:

• Технология возведения фундамента не так проста, как кажется на первый взгляд.
• Для вкручивания свай требуется специальная техника. Иногда нет возможности расположить ее в стесненных условиях на уже застроенном участке.

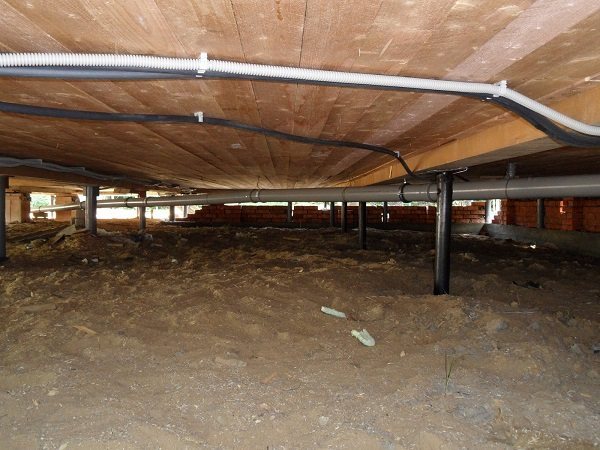

• Пол в бане на сваях требует специальной системы водоотведения. От обычного проливного пола придется отказаться.

Достоинства свайных фундаментов

Фундамент бани на сваях по сравнению с ленточным, например, имеет ряд существенных отличий и преимуществ:

• применим на почвах с неоднородной, рыхлой структурой;
• уровень затрат на строительство бани на свайном фундаменте намного ниже;
• нет необходимости в предварительном выполнении углублений;
• высокая скорость выполнения работ;
• возможность проведения монтажа в любое время года для некоторых видов опор;
• грунт не склонен к пучению;
• нагрузка распределяется между опорами путем подбора необходимого их количества;
• такой фундамент не нуждается в гидроизоляции;
• удобство обслуживания;
• подведение всех необходимых коммуникаций максимально упрощено;
• в случае с винтовыми и забивными сваями, укладку стен на них можно начинать непосредственно по завершении монтажа.

Стоит отметить, что перед установкой винтовых опор из металла, их нужно покрыть антикоррозийным составом для защиты от воздействия грунтовых вод.

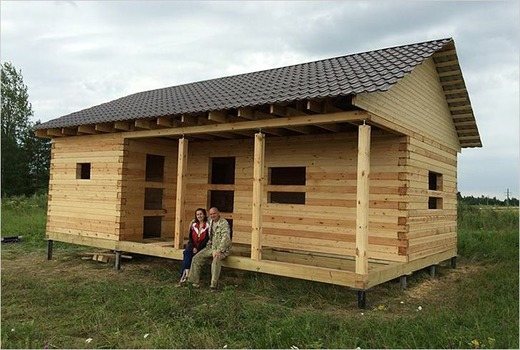

Устройство пола

При устройстве данного типа бани своими руками очень важно предусмотреть правильную конструкцию пола, строительство которого напрямую зависит от фундамента. Горячий пар конденсируется и стремится стечь вниз, как и вода из душа

Поэтому конструкция не протекающего пола бани, располагающейся на возвышении из винтовых свай, более сложная:

Черновой уровень

Оборудование чернового пола

Дощатое покрытие, без щелей, обработанное антигрибковыми пропитками. Выстилается пленочными материалами для защиты от влаги снизу, заполняется керамзитом.

По верху также покрывается пленкой. Применение рубероида и других битумсодержащих покрытий, в дальнейшем, может осложнить жизнь неприятным запахом смолы. Высота сливных труб, проходы под них во всех уровнях пола, размечаются сразу.

Теплоизоляция

Утепление делают из доступного материала:

• Минеральная вата (прошивные маты, рулон) – 0,25 м толщиной;
• Пенный полимер, пенопласт (плита) – 0,15 м.

Необходима защита сверху от влаги. Пенополистирол устойчив к этому воздействию. Другие утеплители снижают свои свойства. Отлично зарекомендовали себя в качестве защиты мембранные покрытия. Они выпускаются достаточных размеров по длине и ширине (максимально 61×15,5 м), чтобы закрыть цельным куском, с напуском вверх на стены. В каркасном доме пароизоляция делается и по стенам, с выпуском конденсата на мембрану для слива самотеком.

Типы свай и какие лучше выбрать

Существуют разные виды винтовых свай:

• Одно- или многолопастные.
• С литым или сварным наконечником.
• С защитным цинковым покрытием или без него.

Кроме того, они различаются по диаметру и длине ствола и виду лопасти. Выбор винтовых свай производится исходя из свойств грунта и веса постройки.

Для обычной семейной бани, размером 6 : 4 м, изготовленной из оцилиндрованного бревна или бруса, вес которой составляет около 5-7 т, вполне подойдут однолопастные винтовые сваи диаметром 57 или 76 мм.

Допустимая нагрузка на единицу у них достигает соответственно 1 и 2 т, что вполне приемлемо для такой постройки.

ОБРАТИТЕ ВНИМАНИЕ!

Чем меньше диаметр ствола, тем легче погружать его в грунт своими руками.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании свайно-винтового фундамента.

Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:

Подготовка

Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).

Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.

Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.

Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.

Погружение свай

Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.

Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.

Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.

Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.

Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.

Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.

Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.

Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.

ОБРАТИТЕ ВНИМАНИЕ! При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте.

Обвязка

После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.

Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.

После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.

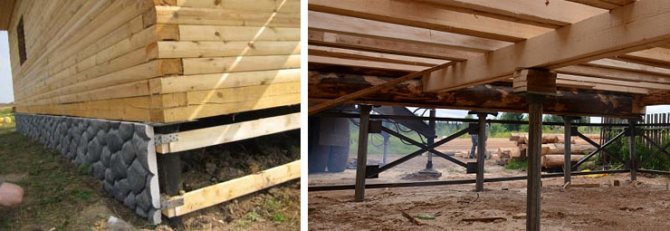

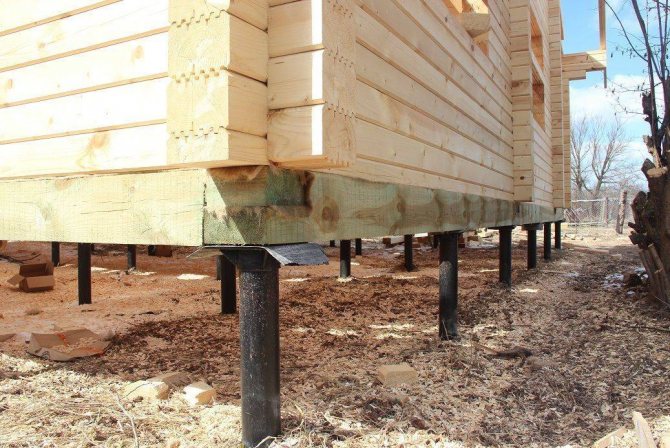

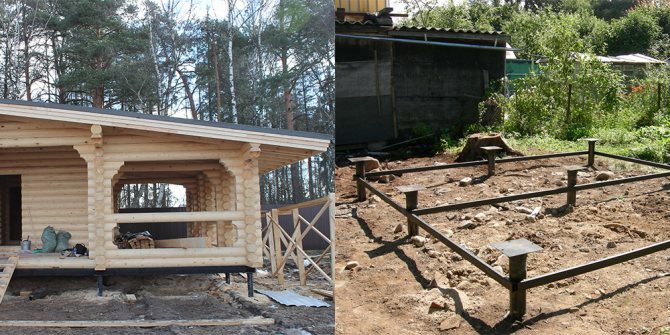

Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.

Для фиксации на площадках имеются технологические отверстия под болтовые соединения.

ВАЖНО! Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки

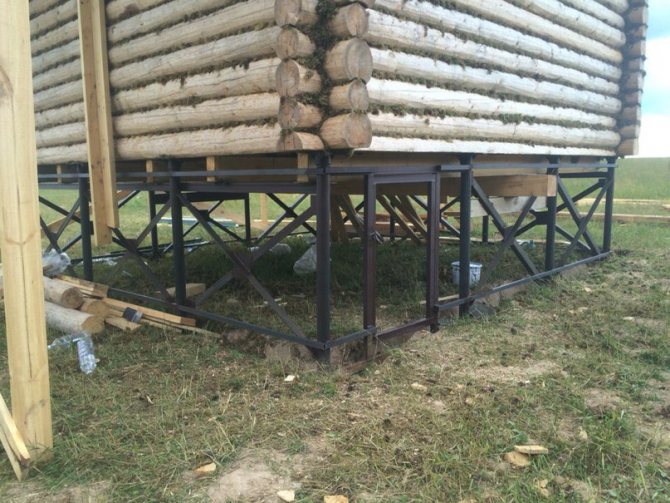

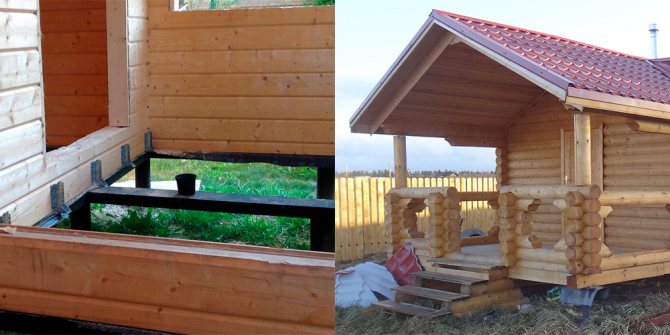

Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.

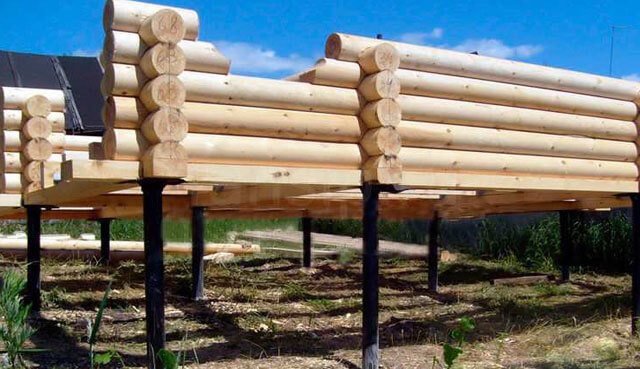

Подробное описание свайно винтового фундамента

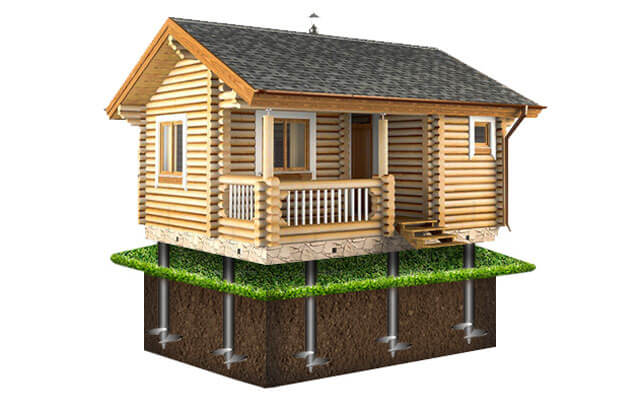

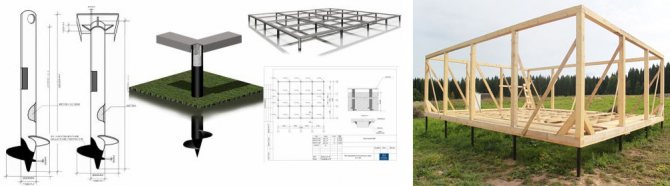

Основу данного вида фундамента составляют винтовые сваи. Винтовая свая – это металлическая труба с заостренным нижним концом, на котором располагаются лопасти, ввинчивающиеся в грунт. Они обеспечивают возможность заглубления сваи в почву без бурения скважины. Для этого не требуются какие-либо средства строительной техники, а вполне достаточно усилий нескольких человек. Это значительно снижает стоимость винтового фундамента для бани или дома за счет экономии средств на аренду тяжелой строительной техники. В целом его себестоимость может быть на 30-50% ниже, чем фундамента столбчатого, ленточного или массивного типа.

Преимущество фундамента изготовленного из винтовых свай по сравнению с бетонным фундаментом любого типа заключается в малых затратах времени и труда на изготовление свайного фундамента при сравнительно небольшой стоимости и большом сроке эксплуатации.

Фундамент для бани на винтовых сваях не деформируется при сезонных изменениях грунта.

Сейсмическая опасность тоже не помеха для свайно винтового фундамента. Устойчивость постройки при землетрясении будет достаточно высокой.

Кроме того, баня на свайном фундаменте может быть построена на участке, имеющем неровный рельеф, даже на скалистом склоне. Это позволит сделать из обычной бани или любой другой надворной постройки дополнительный элемент ландшафтного дизайна.

Главное, обустраивая винтовой фундамент для бани, тщательно соблюдать все технологии его возведения. Только в этом случае дом или баня на свайном фундаменте будут стоять в течение долгого времени, не создавая лишних проблем своему владельцу.

Процесс изготовления

Прежде всего необходимо провести разметку площадки, определиться с количеством и расположением точек установки свай- в этих местах установить колышки

Перед монтажом опор важно проверить диагонали, углы. Тщательно контролируется и расстояние между опорами

На начальном этапе винтовые сваи вкручивают в грунт. В местах, где они будут установлены, следует заранее сделать ямки глубиной 10-15 сантиметров.

Опоры ввинчивают в почву с помощью штанги, при этом важно контролировать вертикальность входа элемента в почву. Углубление проводится до тех пор, пока опора не достигнет уровня, на котором почва не замерзает зимой

После того, как элементы будут завинчены в землю, верхние концы опор необходимо выровнять. Для этого используется шлифовальная машина, с ее помощью легко обрезать лишние трубы. После этого внутрь изделий должна быть залита бетонная смесь, это позволит повысить прочностные характеристики труб и значительно снизить скорость коррозии металла.

На заключительной стадии монтажа необходимо взять металлические пластины. Лучше всего использовать изделия, толщина которых составляет 10 мм. Их приваривают к каждой опоре так, чтобы они выходили за пределы стойки с каждой стороны, выступая на несколько сантиметров. Фундамент для каркасной бани на винтовых сваях (своими руками или силами подрядчика) делается точно так же.

Между собой опорные элементы могут быть соединены с помощью специальной конструкции, она получила название ростверка.

Чаще всего его делают из бетона, но может быть использован и металлопрокат, и железобетон. Конструкции делают сборными и монолитными.

Кроме того, фундамент на сваях для бани можно сделать из готового набора опорных элементов, они есть в продаже в строительных магазинах.

Если есть свободные средства, монтаж можно поручить специалистам.

Баня из бруса

Количество возводимых построек такого типа значительно увеличилось в последнее время. Работа может выполнена своими руками, скорость возведения фундамента для бани на винтовых сваях очень высокая.

Важно! Все опоры перед погружением в грунт, если они были сделаны из металла, необходимо обработать антикоррозийным средством. Это значительно увеличит срок их службы

Процесс ввинчивания сваи в почву будет упрощен, благодаря наличию специальных лопастей на остром конце сваи. Изделия нужно ввинтить в почву.

Выполняя расчет фундамента для бани, необходимо учитывать СП 24.13330.2011, кроме того, может быть использована редакция СНиП 2.02.03-85. Если самостоятельно сделать расчеты затруднительно, то стоит обратиться к проектировщику. Элементы фундамента должны быть приобретены с учетом рекомендации специалиста.

Как сделать слив?

При устройстве фундамента для бани важно сделать слив. Поскольку баня будет установлена на винтовых сваях, то обычный слив с гидрозатвором не подойдет — зимой вода в нем будет замерзать

Слив нужно спланировать так, чтобы вода в нём нигде не могла скапливаться. Для этого можно использовать обыкновенную канализационную пластиковую трубу диаметром 40 или 50мм, закрепив её, например, на металлическую ленту для монтажа гипсокартона или на другой крепеж через каждые 50-70см трубы, к нижней обвязке бани или к черновому полу.

Внимание! Минимально допустимый уклон для отвода воды — 1:30, то есть примерно 3-3.5см на 1 метр трубы. Чтобы через слив под баню на винтовых сваях не поступал холодный воздух, есть очень простой, проверенный и дешевый способ- положить на сливное отверстие резиновый мяч диаметром 40-60мм

Когда туда будет поступать вода, мячик будет всплывать, и выпускать её. А когда водой не пользуются, не даст холодному воздуху проникнуть в помещение

Чтобы через слив под баню на винтовых сваях не поступал холодный воздух, есть очень простой, проверенный и дешевый способ- положить на сливное отверстие резиновый мяч диаметром 40-60мм. Когда туда будет поступать вода, мячик будет всплывать, и выпускать её. А когда водой не пользуются, не даст холодному воздуху проникнуть в помещение.

Винтовая свая

Винтовая свая – это металлическая свая, которую углубляют в грунт путём завинчивания. Данное строительное изделие состоит из ствола, оголовка и лопасти, и имеет схожесть с огромным шурупом. Благодаря своей конструкции свая способна достаточно легко войти в грунт, уплотняя его, что значительно повышает опорную способность.

Винтовые сваи

Винтовые сваи покрыты специальным составом, в основу которого входят эпоксидные смолы и эмали. Данное антикоррозийное покрытие используется также для покраски надводных и подводных частей кораблей.

Согласно статистическим данным несущая способность таких конструкций достаточно высока , если учитывать их заглубление примерно на 1,7-1,8 метра.

Схема создания буронабивного основания

Строительство буронабивного фундамента представляет собой более трудоемкую задачу.

Порядок действий:

Разметка участка

Производится удаление лишней растительности или предметов. Поверхность участка планируется, при необходимости удаляется верхний слой почвы.

Затем с помощью колышков отмечаются точки создания буронабивных свай.

Необходимо следить за точностью соответствия проектным данным, тщательно отмерять все расстояния.

Обязательно проверять диагонали и следить за их равенством. При обнаружении любых несоответствий сразу же исправляют ошибки.

Бурение скважин

По результатам разметки выполняется бурение скважин. Глубина определена в проекте, требуется только создание углублений в грунте.

Иногда используют ручной бур, чаще привлекают спецтехнику, что значительно ускоряет работу и повышает качество.

Если нужны глубокие скважины — от 3 м и более, ручными методами не обойтись.

Армирование

В готовую скважину опускают опалубку, роль которой выполняет отрезок пластиковой трубы нужной длины и диаметра.

Часто обходятся трубой, свернутой из руберида. Она остается в скважине и выполняет функции гидроизоляции.

Затем собирают арматурный каркас. Обычно он представляет собой пространственную решетку из 4 вертикальных рабочих стержней, соединенных поперечными отрезками из тонкой гладкой арматуры.

Размеры каркаса должны позволять свободно опустить его в скважину, но не давать ему слишком свободно болтаться в ней.

Оптимальное расстояние вертикальных стержней до стенок скважины — 3-5 см.

Заливка бетона

Для заливки используются тяжелые марки бетона от М200 и выше. Используется либо готовый материал, либо изготовленный самостоятельно тут же, на месте.

Бетоном заполняют всю полость скважины и производят штыкование — длинным прутком протыкают бетон, удаляя из него пузыри воздуха.

После заливки следует выдержать бетон для набора конструкционной прочности. Этот период длится от 20 до 30 дней в зависимости от диаметра скважин.

Обвязка

Обвязка буронабивных скважин представляет собой создание ростверка — Ж/Б ленты.

Ее размерфы близки к параметрам мелкозаглубленного ленточного основания, поэтому вся методика изготовления бетонного ростверка максимально приближена к технологии отливки ленты.

Вся разница между ними состоит в отсутствии опоры на грунт, что вынуждает строить опалубку в форме желоба с прочным днищем.

В результате получается мощный и прочный бетонный пояс, расположенный под всеми несущими стенами и соединяющий буронабивные сваи в единую опорную систему.

Как рассчитать глубину погружения

Глубина погружения винтовых свай определяется глубиной залегания плотных слоев грунта. Попытки использования «висячих» винтовых свай обычно заканчиваются постепенными оседаниями или деформациями ростверка, ведущими к разрушению наружных стен.

Обычный расчет несущей способности грунта дает вполне точные данные, но они показывают только текущую обстановку на участке. При изменении ситуации — подъеме уровня грунтовых вод, сезонных подвижках, возникновении нагрузок морозного пучения — расчетные данные становятся неактуальными.

Поэтому единственно правильный и эффективный вариант решения вопроса — пробное бурение или, как минимум, погружение пробной сваи. Глубина, на которой возникает контакт с твердыми слоями, и есть искомая величина.

Ленточные опоры для сруба

Сруб бани допускается устанавливать на ленточных фундаментах из монолитного железобетона, природных камней (булыжники, бут). Разрешается устраивать баню на сборных ленточных основаниях, для которых применяются железобетонные блоки. Своими руками сборный железобетон не смонтировать – придется вызывать грузоподъемную технику.

В средней полосе России под сруб достаточно обустроить мелкозаглубленное основание

Различают мелкозаглубленный и обычный ленточный фундамент. Лента мелкого заглубления потребует рытья траншей глубиной от 0,3 м до 0, 7 м. Обычные ленточные основания заглубляются на расстояние до 1, 7 м.

Какой фундамент выбрать для бани из сруба? Для ответа на этот вопрос стоит определить такие показатели участка, как глубина промерзания, состав грунта и уровень подпочвенных вод.

Если на участке залегают слабые грунты с низкой несущей способностью, лучше всего выбрать вариант обычного ленточного основания, но стоит помнить, что работы по устройству ленты под сруб, потребуют больших трудозатрат и времени. После разметки фундамента на участке, потребуется вырыть большой объем траншей, установить опалубку, сделать арматурный каркас, после чего можно приступить к заливке бетонного раствора.

Готовый фундамент-лента из монолитного железобетона набирает прочность около месяца, поэтому не стоит планировать начало строительства на осенний период или начало зимы, чтобы не пришлось выполнять комплекс дополнительных работ по консервации фундамента на зиму.

Посмотрите видео, как сделать ленточное основание и бетонный черновой пол для бани своими руками.

Фундамент под баню как построить свайно ленточный фундамент своими руками
