Подготовка и заливка фундамента под гараж своими руками

Как самостоятельно залить фундамент для гаража?

Для возведения гаража чаще всего используются блоки из шлако- или пенобетона: легкие, долговечные, сохраняющие тепло, но нуждающиеся в устойчивом основании. Надежный фундамент требуется даже при сборке стен из металлических или каркасных щитов: он позволяет в любое время сменить материал и защищает внутренне пространство и автомобиль от влаги. В частном строительстве обычно останавливаются на мелкозаглубленной плите или ленте из ж/б. Небольшие размеры и простота технологии позволяют залить фундамент под гараж своими силами, экономия в этом случае составляет свыше 30 %. Конструкция совмещает два противоречивых требования: возвышение на 20 см над землей и удобный въезд, организация уклона неизбежна. Все остальные нюансы указаны в данном пошаговом руководстве.

Материалы и инструменты

Перед тем, как разметить фундамент для дома, следует подготовить все необходимое для работы.

Разбивка выполняется с применением специальных инструментов, которые должны быть у вас под рукой. К такому набору относятся:

• рулетка. Длина ее должна соответствовать или превышать аналогичный параметр диагонали. Разрешается использовать и короткие приспособления, но в работе это создаст определенные неудобства;
• деревянные колышки. С их помощью крепится бечевка по земле, как только вы перенесете разметку осей в нижнюю плоскость;
• угольник. Необходим для того, чтобы проверять угловые участки в девяносто градусов. Будет неплохо, если такие инструменты вы заготовите для проверки углов на тридцать и шестьдесят градусов;
• разметочный шнур;
• крепеж. С его помощью шнур фиксируется на кольях. С этой целью используют гвозди, прищепки, зажимы;
• разметка выполняется теодолитом, но лазерный уровень в этом вопросе будет более удобен. Допускается применять недорогой вариант – ватерпас.

ФУНДАМЕНТ ДЛЯ ГАРАЖА

Kd.i: Лучший из фундаментов. Дёшево, но очень надёжно.

Выбор типа основания для гаража из блоков

Основными критериями являются: тип грунта, высота подъема паводков весной, этажность, потребность в подпольном помещении. Для гаража одинаково хорошо подходят ленточный, плитный, свайно-ростверковый типы, изменяется лишь глубина основания фундамента. Предпочтение отдается первым двум вариантам: армированной ленте или плите. С целью исключения ошибки при выборе высоты конструкции нужно сделать анализ грунта, заключающийся в отборе проб из скважин и определении уровня поднятия подземных вод и глубины промерзания.

Результаты оценки используются с учетом инструкций, приведенных в таблице:

При игнорировании анализа грунта ленточный фундамент под гараж закладывается на глубину не менее 1 м с шириной монолита в 40 см. В остальных случаях параметры определяет расчет: общие весовые нагрузки делятся на несущие способности почвы. Полученное значение является минимально допустимым, обычно ширина стен основания гаража незначительно превышает размеры блоков. Стандартная глубина траншеи под фундамент – на 20% больше. В идеале для земляных работ привлекается эскалатор (стены получаются ровнее, земля меньше осыпается, процесс проходит быстро), но большинство владельцев в целях экономии выполняют их самостоятельно.

Что нужно сделать для закладки подпольного пространства?

Организация смотровой ямы в будущем гараже допускается при уровне грунтовых вод не выше 2,5 м, в противном случае она возможна лишь при установке дренажной системы. Но последняя будет бессмысленной при постоянном подтапливании (не защитит детали от испарений и коррозии), как следствие, на таких участках от закладки подпольного пространства отказываются. По понятным причинам смотровая яма невозможна при возведении плитного основания.

Существует ограничение в размерах: ее закладывают в гаражах с площадью, превышающей габариты транспортного средства как минимум вдвое, держать автомобиль над ямой постоянно не рекомендуется даже при условии ее надежной гидроизоляции. Погреб выкапывают на этапе основных земных работ, стандартная глубина составляет 2 м. После чего этот участок ограждается отдельно, к защите от влаги и отделке приступают по окончании бетонирования фундамента гаража. Минимальная гидроизоляция смотровой ямы включает засыпку песчано-гравийного основания, заливку битумом или, как вариант, расстилание рубероида.

Пошаговая инструкция: как построить фундамент ленточного типа

Рекомендуемая схема действий:

1. Оценка состояния грунта, выбор типа основания.

2. Подготовка простейшего чертежа, расчет и закупка стройматериалов с учетом длины, ширины и глубины заложения ленты, расчистка участка.

3. Разметка постройки: с обязательной проверкой углов и отклонений по диагонали (не более 20-30 мм). Для ограничения внешнего и внутреннего периметров будущего гаража из пеноблоков используются веревки и колья.

4. Копка траншеи и смотровой ямы. Для предотвращения осыпания земли в процессе бетонирования предусматривается запас (10 см по бокам).

5. Настил геотекстиля (рекомендуемый, но необязательный этап). Засыпка и трамбовка не менее 10-15 см крупного песка и 10 щебня мелких фракций. Для упрощения процесса песок советуют смачивать.

6. Монтаж опалубки – деревянных щитов или несъемной (пенополистирол, ППСБ, арболит), к преимуществам последней относят дополнительную функцию утепления.

7. Вязка арматурного каркаса с обязательным отступом от краев на 5 см и шагом в 10-20 см. Чтобы фундамент для гаража прослужил долго, используются металлические прутья с сечением не менее 10-12 мм, игнорировать этот этап или заменять сталь пластиком не рекомендуется.

8. Замес или заливка готового бетона. Оптимальные пропорции при применении портландцемента М400 – 1:3:4 (цемент, песок, щебень, соответственно), для снижения доли воды на 1 м 3 раствора советуют добавить 75 г пластификатора. Бетон распределяют послойно, через каждые 20 см его трамбуют. Самому правильно залить фундамент (цельным монолитом в один день, без высыхания промежуточных слоев) сложно, на данном этапе нужны силы как минимум 2 человек.

9. Затвердевание бетона в опалубке (минимум 1 неделя) и еще 3 после снятия. Гидроизоляция фундамента обмазочными и рулонными стройматериалами.

10. Обустройство смотровой ямы (при наличии).

Данная инструкция подходит для возведения фундамента под гараж своими руками из бутового камня или готовых заводских блоков, к преимуществам последнего варианта относят хорошее качество бетона. Изделия укладывают по шахматной схеме с обязательным армированием рядов и смещением швов, для приготовления кладочного раствора используется только свежий цемент высшей марки. Но следует учесть, что монтаж тяжелых фундаментных блоков подразумевает задействование подъемной техники и увеличивает бюджет, из бутового камня сделать основание проще.

Для усиления защиты от влаги и потерь тепла проводится внешняя декоративная отделка выступающей части фундамента плиткой или штукатуркой. Технология исключает прерывание ленты или ростверка, что подразумевает возведения гаража с небольшим уклоном (около 15-25°). Рекомендуемая ширина пандуса – на 30 см больше ворот, длина – 5 м. Используется либо бетон с дополнительным армированием при превышении толщины слоя свыше 50 мм, либо асфальт. При выборе раствора залить пандус советуют в один прием, после затвердевания неровности снимаются шлифовальной машиной, для исключения скольжения шин поверхность покрывается битумными составами или сверху закладываются металлические полоски.

Советы, нюансы технологии

Существуют способы уплотнения грунта и усиления защиты основания гаража из шлакоблока от морозного пучения, в частности, недопущения образования замерзания льда вокруг ленточного монолита. К таким относят:

• Укладку дренажных труб по периметру фундамента: на расстоянии около 50 см от стен и уровня земли, обмотанных геотекстилем, с обязательным незначительным уклоном.
• Использование утепляющей несъемной опалубки (способ, рекомендуемый в первую очередь для пристраиваемых гаражей или рассчитанных на постоянное пребывание внутри).
• Увеличение площади опоры основания. В этом случае необходимо сделать более широкую и глубокую траншею и залить ее дно тощим бетоном. Полученная стяжка снизит нагрузку.
• Усиление ленточного монолита свайными опорами при строительстве гаража на склоне или неровных участках.
• Утепление вертикальных стен конструкции пенополистиролом.
• Обустройство отмостки, засыпка полученного фундамента не выбранным ранее грунтом, а смесью песка и щебня.

Вышеперечисленные способы не входят в стандартную схему действий при возведении фундамента гаража из пеноблоков своими руками и в той или иной степени увеличивают затраты, но они помогают снизить нагрузки и продлить срок службы конструкции. Крайней мерой считается полная замена почвы под основанием, ее используют при строительстве на торфяниках. К кладке стеновых блоков приступают не ранее, чем через месяц, важно рассчитать сроки правильно.

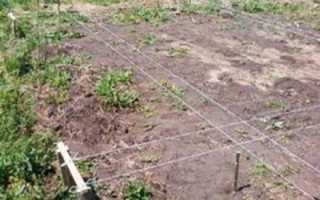

Разметка фундамента – [© masterkladki]

Правильная разбивка фундамента.

Разбивка фундамента 5

Особенности установки опалубки

Опалубку можно делать съемной или несъемной. В случае несъемной опалубки из дерева или пенопласта, основание плохо поддается ремонту, но в этом случае не придется дополнительно использовать гидроизоляцию. Кроме того:

1. Рекомендуется перед заливкой основания укрепить опалубку с внешней стороны, и под ней предусмотреть дренажную систему. Ведь частные застройщики редко устанавливают полноценную ливневую систему, а из-за подтопления основания повредится цоколь и каркасная конструкция.
2. Опалубку лучше делать деревянной, так получится дешевле. Но, можно сделать ее из пенополистирола, и сразу сформировать полноценный закрытый короб.
3. Монолитный фундамент в этом отношении стоит немного дешевле, чем ленточный, ведь не нужно использовать мощную строительную подъемную технику. Но на его заливку пойдет огромное количество бетона и арматуры, а это занимает много времени. Если нужно оперативно построить гараж, где стены могут быть каркасными или сделанными из пеноблоков, тогда лучше использовать сборный фундамент.

Но, армирование блочного ленточного основания сложнее, нужно делать дополнительные расчеты допустимой нагрузки на грунт, и сразу подбирать оптимальную каркасную конструкцию несущих стен и крыши.

Строительство гаража и бани./ Разметка фундамента под гараж и баню.

Выбор вида фундамента

Чтобы определиться с типом фундамента, нужно учесть все обстоятельства реальных условий строительства:

1. Характеристики грунта и глубину залегания подпочвенных вод. Эти показатели определяются разведочным бурением и лабораторным исследованием проб с участка. Понесённые на это затраты (приглашение специалиста и весь комплекс работ обойдётся в 6–10 тысяч рублей) с лихвой окупятся длительностью эксплуатации гаража. Особенности сезонного колебания грунтовых вод можно уточнить осмотром имеющихся по соседству водозаборных устройств — колодцев или скважин. Периодичность изменений уровня выясняется путём опроса местных жителей.
2. Предполагаемая конструкция гаража — со смотровой ямой и подвалом или без них.
3. Выбранные материалы для строительства.

Влияние грунтов на выбор типа фундамента

К слабым грунтам относят мелкие пылевые почвы, супеси и суглинки, пески. Они характеризуются способностью перемещаться под внешним воздействием. Такие основания нужно уплотнять. Для этого под фундамент роют траншею и утрамбовывают её дно с помощью вибрационной плиты. Нужно учитывать, что при хорошем уплотнении просадка грунта составляет до полуметра. При этом основание не теряет водопроницаемости, поэтому на нём можно сооружать фундамент любого типа.

Супесь относится к слабым грунтам, которые необходимо уплотнять перед постройкой фундамента

Средний песчаный грунт с включением гравия выносит любые нагрузки без смещения, в его уплотнении необходимости нет. На таких естественных подложках можно устанавливать фундаменты любого типа.

На песчаном грунте можно возводить любые фундаменты с небольшим заглублением

Самыми надёжными грунтами для опорного основания любого строения являются каменистые и скальные образования. Они не подвержены вспучиванию при промерзании и размыванию грунтовыми водами.

Скальные грунты допускают устройство незаглублённых фундаментов

Самыми неблагоприятными для любых фундаментов являются глинистые грунты. Такие почвы плохо пропускают воду. В них образуются водяные прослойки и небольшие линзы. При замораживании вода расширяется и оказывает на окружающее пространство значительное давление. Такое явление называется вспучиванием, оно способно разрушить даже самые прочные бетонные конструкции.

Глинистые грунты обладают повышенной пучинистостью, потому что плохо пропускают воду

Для ограничения давления пучинистого грунта на фундамент его основание нужно заглубить ниже уровня промерзания почвы. В этом случае сохранится только боковое воздействие при расширении грунтовых вод. Самый надёжный способ избавления от пучинистых грунтов — обезвоживание. Для этого используется дренирование — кольцевое или пристенное. Способ трудоёмкий и затратный, но часто неизбежный.

Особенности конструкции гаража

Значение для выбора фундамента имеют следующие обстоятельства:

• намерение устроить подвальное помещение или смотровую яму;
• особенности материалов, которые будут использоваться для возведения стен и устройства кровли;
• наличие второго этажа над основным строением для обустройства мастерской или кладовой.

Гараж со смотровой ямой

При таком варианте обустройства сначала нужно отрыть траншею для ямы. По окончании работы стенки ямы лучше обшить временной опалубкой и только после этого приступать к рытью траншей для основного фундамента. Обязательно надо учесть необходимость прокладки пристенного дренажа ниже уровня опорной поверхности фундамента.

Пристенный дренаж делается при наличии в строении заглубленных помещений

Основным условием для устройства смотровой ямы является расположение верховых вод ниже 2,5 метров даже во время их максимального поднятия — весной, во время таяния снега. Если это условие не выполняется, можно устроить пластовый дренаж под ямой (подвалом). Это значительно увеличивает трудозатраты и финансовые вложения.

Принято считать стандартными размеры ленты фундамента для гаража 40х60 сантиметров. Этого достаточно, чтобы выдержать вес строения из пеноблоков, ракушечника, шлакоблоков или деревянного бруса. Увеличение нагрузки при строительстве дома из кирпича или бетона, а также при возведении второго этажа требует соответственного увеличения размеров основания. Ширина стен должна быть на 12–15 сантиметров меньше ширины фундамента.

Виды фундаментов

В зависимости от перечисленных обстоятельств можно выбрать следующие основные конструкции фундаментов:

Ленточный. Это наиболее распространённый вид опорного основания из бетона.

Если в гараже нужно обустроить смотровую яму, лучше всего поставить его на ленточный фундамент

Фундамент на сваях применяется на слабых грунтах и в местах с большим естественным уклоном

Фундамент из винтовых свай не требует проведения земляных работ

Разумеется, здесь указаны не все фундаменты, сооружаемые для гаражей, а только самые часто используемые в индивидуальном строительстве.

Заливка фундамента своими руками

Из всего разнообразия опорных оснований рассмотрим самый распространённый тип фундамента — ленточный.

Подготовительные работы

Подготовка к устройству фундамента заключается в следующем:

• исследовать участок на выявление гидрогеологических условий на месте строительства;
• выбрать подходящий тип фундамента;
• составить эскизный проект со всеми особенностями устройства;
• рассчитать и приобрести необходимые материалы;
• расчистить участок под фундамент, сняв грунтовый слой не только на месте установки, но и на несколько метров вокруг него;
• выполнить разметку для рытья траншей с использованием колышков и шнура.

Разметку производят двумя шнурами в каждом направлении, так чтобы угол фундамента находился на месте их пересечения

Когда разметка готова, можно приступать к рытью траншеи. Её глубина должна соответствовать эскизному проекту. При этом нужно учесть толщину дренажного слоя. Для его формирования нужно насыпать на дно траншеи гравий в смеси мелкой и средней фракций толщиной 20–30 сантиметров. Насыпь разровнять и утрамбовать. Поверх гравия выполнить отсыпку песком средней фракции, тщательно разровнять, утрамбовать и пролить водой для уплотнения.

Трамбовка слоя подсыпки виброплитой значительно улучшает эксплуатационные характеристики фундамента

Установка опалубки

Для изготовления опалубки под гаражный фундамент можно использовать различные материалы:

• доску обрезную строганую;
• фанеру водостойкую толщиной от 12 миллиметров;
• древесно-стружечную плиту;
• лист металлический;
• цементно — стружечную плиту.

Можно использовать и другие плоские материалы вплоть до несъёмной опалубки из бетонных профилей. Основное требование — гладкая формирующая поверхность.

Опалубку можно собрать из любого материала с гладкими стенками, например, из фанеры

Перед установкой опалубки на дно траншеи укладывается гидроизоляция из рубероида в два слоя. На месте ввода коммуникаций в опалубку встраивается труба нужного размера из асбоцемента или пластика.

Опалубка для малозаглубленного ленточного фундамента может быть смонтирована в таком порядке:

1. По ранее установленной шнуровой разметке в дно траншеи нужно вбить стойки из бруска 50х50 миллиметров. Расстояние между ними должно соответствовать размерам плитного материала или заранее сколоченных дощатых щитов.
2. Плиты или щиты крепятся к стойкам самонарезающими винтами изнутри.

Щиты из досок крепятся к стойкам, а затем усиливаются укосинами и поперечными перемычками

Зазор между плитами (щитами) не должен быть более двух миллиметров.

Армирование фундамента

Выбор армирующих прутков для фундамента зависит от веса будущего строения. Для гаража достаточно использовать арматуру диаметром 8–10 миллиметров. Порядок устройства арматурной сетки следующий:

1. Первый слой арматуры формируется на расстоянии 5 сантиметров от гидроизоляции. Для этого обычно используются обломки кирпича. Расстояние между прутками должно быть в пределах 12–14 сантиметров. Их скрепляют вязальной проволокой из низкоуглеродистой стали.
2. После этого крепятся стойки из нарезанной арматуры.
3. Второй и последующие слои сетки из арматуры формируются на расстоянии 14–15 сантиметров выше первого с соблюдением тех же размеров.Выход элементов арматуры из слоя бетона не допускается. Это приведёт к коррозионному разрушению деталей сетки. Не допускается также оставлять концы прутков арматуры в углах фундамента. В этих места их следует приводить с запасом и загибать на следующую сторону. Стыки производятся внахлёст и увязываются проволокой.

Армирование фундамента выполняется в несколько рядов

Заливка фундамента

Для изготовления опорного основания гаража обычно используется бетон марки 300. Чтобы его правильно приготовить, используются следующие материалы:

• цемент марки M400 – 1 ведро;
• песок речной средней фракции — 4 ведра;
• гравий средней фракции — 4 ведра.

Количество воды по правилам должно составлять половину объёма остальных компонентов. В нашем случае её потребуется 4,5 ведра. Но здесь нужно проявить осторожность. Влажность остальных материалов может быть различной, поэтому воду нужно добавлять частями, контролируя консистенцию раствора. При использовании воды из естественного водоёма нужно следить, чтобы в них не попадались органические включения в виде водных растений.

Заливка фундамента производится послойно. Учитывая небольшой объем работ, её можно выполнить в течение одного дня. При заливке бетонную массу нужно тщательно утрамбовывать, не допуская образования воздушных пузырей.

Заливка ленточного фундамента под гараж должна быть выполнена в течение одного дня

Время схватывания бетона составляет не менее 7 дней, после чего можно снять опалубку. Однако полное затвердевание бетонной массы составляет не менее 28 суток. После этого работы можно продолжать. Фундамент при его высыхании нужно укрывать полиэтиленовой плёнкой, а в жаркое время года несколько раз в день смачивать водой. При быстрой сушке бетон не успевает кристаллизоваться должным образом. Впоследствии он может растрескаться.

После демонтажа опалубки на поверхность фундамента нужно нанести гидроизоляцию. Чаще всего для этого применяют битумную мастику. Её можно наносить способом напыления или обычным малярным валиком. Перед нанесением поверхность нужно загрунтовать. Грунтовка выбирается в соответствии с рекомендациями на упаковке основного материала.

После нанесения слоя мастики ей нужно дать выстояться в течение суток, затем нанести второй слой. Обратную засыпку можно производить спустя сутки после устройства гидроизоляции.

Если учтены все приведённые обстоятельства и правильно выбрана конструкция фундамента гаража, он будет стоять на прочном основании и служить долгие годы.

С чего начать

Разметка относится к начальному этапу строительных работ, и важность ее переоценивать не стоит. Особенность состоит в том, что при выполнении большего количество построений потребуется знать правила прямоугольной разметки. Практически в любом случае можно использовать только эти сведения, и качество при этом останется на должном уровне.

Перед тем, как разметить фундамент, выполняем подготовку. Важнейшим мероприятием является уборка территории – удаление мусора и растительности, выравнивание поверхности.

Разметка ленточного фундамента имеет определенные правила, и все построения должны выполняться в соответствии с ними.

В противном случае, основание получится неровным или перекошенным. Сложней всего выполнять разметку уклонного или неровного участка. Здесь придется правильно выбрать тип основания, чтобы стены дома получились прямыми.

Разметка фундамента под дом своими руками считается сложной работой, которую рекомендуется доверить профессиональным специалистам, способным учесть все особенности ее выполнения.

Устройство фундамента под гараж: поэтапная инструкция и тонкости реализации

Фундамент является основополагающей частью любой постройки, вне зависимости от функций, которую она должна выполнять. И именно от качества данного строительного элемента зависит долговечность будущего помещения и его функциональность. Фундамент под гараж должен отвечать всем требованиям, предъявляемым к подобным строительным элементам.

В противном случае помещение не сможет выполнять свою основную функцию – защиту автомобиля, на протяжении длительного времени – могут появиться трещины на стенах, что приведет не только к частичному разрушению здания, но и к ухудшению условий хранения автомобиля.

Выбор вида фундамента

Правильно подобранное и качественно реализованное основание под гараж – залог долговечности возводимого сооружения.

Чтобы определиться с видом фундамента под гараж, следует брать во внимание все обстоятельства реальных условий строительства:

1. Характеристики почвы и глубина залегания подземных вод. Данные показатели определяются путем взятия проб в процессе разведочного бурения. И даже если застройщику придется понести определенные расходы на то, чтобы пригласить людей для проведения подобных манипуляций и провести лабораторные исследования, все равно это того стоит. Ведь определив данные параметры можно подобрать тип фундамента под застройку, который будет максимально подходить для конкретных условий эксплуатации.
2. Предположительные параметры и конструкция возводимого сооружения. Нужно определиться, есть ли необходимость в оборудовании гаража смотровой ямой или же подвальным помещением.
3. Материалы для строительства. Как бы то ни было, но все строительные расходники имеют разное качество, что требует особого подхода при их использовании: где-то нужно добавить больше воды для замеса раствора, а где-то подобрать подходящий крепеж для фиксации того или иного облицовочного материала.

Влияние грунтов на выбор типа фундамента

Мелкая песчаная, пылевая почва, суглинка и супеси – все это слабые грунты. Они имеют тенденцию к перемещению и расхождению под воздействием тяжелых нагрузок от вышестоящих объектов.

Песчаная почва, состоящая преимущественно из частиц пыли, мелкие или порошковые суглинки, супеси, на которых планируется постройка сооружений, требуют тщательного уплотнения. Такой подход обеспечивает более надежную фиксацию фундаментной основы на земельном участке.

Суглинка, супеси и прочие слабые грунты уплотняются в процесс трамбования. В зависимости от ширины и требуемого размера усадки во время трамбовки почвы, могут использовать гладкие или кулачковые катки, пневматические или дизельные трамбовочные установки.

Слабые грунты в большинстве своем, за исключением тиксотропных, не задерживают влагу, поэтому после их утрамбовки можно на данном земельном участке возводить опорные основы любой сложности и конфигурации.

Средняя и гравелистая песчаная почва выдерживает даже очень массивные основы вместе со стоящими на них сооружениями. Они не требует дополнительного уплотнения, и подходят для любых строительных работ.

Обломочная и скатная почва является самым прочным типом грунта. Они не склонны к смещениям, размыванию и не подвергаются морозному пучению. Как правило, на таком грунте возводятся высотные и тяжелые здания, требующие добротного фундамента.

Глиняная почва считается самой проблематичной, что касается строительных работ. Одним из главных недостатков такого грунта является его пучнистость. Влага, которая попадает в грунт, не просачивается в подземные слои земли, что приводит к ее накоплению в наружных слоях глинистой почвы.

При наступлении приморозков вода в почве замерзает и, согласно физическим свойствам, преобразовавшаяся вода в лед, расширяется.

За счет этого объем грунта увеличивается, что приводит к давлению на фундаментную основу. При этом стоит сказать, что силы, оказывающие давление на опорную плоскость, достаточно большие – порядка 5 тонн на метр кубический, что может спровоцировать его растрескивание и, как следствие, смещение и даже разрушение самого сооружения.

С целью ограничения давления грунта на бетонную основу рекомендуется закладывать ее ниже уровня промерзания почвы. Это поможет снизить давление на фундамент, но не исключит его в полной мере, что нужно учитывать во время проектирования постройки.

Еще одним вариант исключения давления почвы на фундамент будет его утепление по всему периметру. Безусловно, это достаточно трудоемкий и затратный вариант, но если учесть, каковы могут быть убытки от растрескивания фундаментной основы, то вполне вероятно расходы будут оправданы.

Есть и другой вариант устранения проблемы с давлением грунта на опору – отвод воды. В данном случае используется специальная дренажная система, располагающаяся параллельно всем сторонам опорной конструкции.

Приблизительно в радиусе 50 см роется дренажная канава на глубину всего фундамента. Перфорированная труба оборачивается фильтрующим материалом и под небольшим уклоном опускается на дно канавы.

В таком случае вырывается котлован, по размерам превышающий габариты будущей постройки, и заполняется грунтом, максимально подходящим для строительства. Важно проследить за тем, чтобы засыпанная вновь почва была тщательно утрамбована.

Особенности конструкции гаража

Как сделать фундамент для гаража?

При проектировании гаража, будущий застройщик, коим в данном случае является автомобилист, должен учитывать такие аспекты этого вопроса:

• необходимость в обустройстве смотровой ямы или подвального помещения;
• необходимость пристроек или второго этажа;
• особенность стройматериалов, которые будут использоваться при строительстве сооружения.

Если в гараж планируется обустройство смотровой ямы, то для нее необходимо, до начала выливки фундамента, подготовить траншею. После этого стены ямы обшиваются временной опалубкой и только после этого можно приступать к рытью траншеи для фундамента.

Кроме этого обязательно должна учитываться необходимость в укладке пристенного дренажа на уровне, ниже поверхности опорной плоскости.

Основным условием для оборудования гаража смотровой ямой или подвалом является расположение подземных вод ниже 2,5 м при условии, что это максимальная высота их поднятия во время обильных осадков или выпадения снега.

При невыполнении данного условия необходимо устроить пластиковую дренажную систему под ямой/подвалом. Но при этом стоит понимать, что данные манипуляции приведут к весомому увеличению затрат на строительство.

И логично, что при увеличении нагрузки при возведении высотных помещений из кирпича или бетона, ширина опорной ленты должна быть увеличена. Согласно общепринятым нормам, ширина стеновых перекрытий должна быть на 12-15 см меньше ширины фундамента.

Виды фундаментов

Существует несколько видов фундаментных основ под строительство гаражей:

1. Ленточный. Самый распространенный тип опорного основания из бетона, который подходит практически для всех типов грунта, вне зависимости от конструкции и назначения возводимого сооружения.
2. Свайный на полых погружных сваях. По периметру будущего гаража устанавливаются полые трубы, диаметром до 40 см, в них размещаются арматурные сетки, после чего производится их заполнение бетонным раствором. Верхние края свайной конструкции выравниваются горизонтально по натянутому уровню. Как правило, такие опорные основы используются для возведения сооружений на земельных участках с естественным уклоном. Кроме этого, свайные фундаменты хорошо стоят на слабых грунтах.
3. Свайный на винтовых металлических сваях. В качестве основы в данном случае используется мауэрлат, который закрепляется на верхних краях опоры. Основным преимуществом таких опорных основ является полное отсутствие земельных работ.
4. Столбчатый. Строится на бетонированных шурфах и используется практически для любых построек.

Также в качестве основы под гараж может использоваться блок из бетонных панелей и утолщенный ленточный фундамент, возводимый на деревянной опалубке. Как бы то ни было, вид данного конструктивного элемента выбирается в зависимости от описанных выше требований.

Для чего нужно размечать территорию?

Разметка фундамента для гаража позволит значительно сэкономить личные средства, ведь в этом случае будет проще рассчитать количество необходимых стройматериалов. И, самое главное, во время возведения стен не будет трудностей, ведь возведение гаража будет идти согласно разработанному проекту.

Самое основное, что нужно сделать — выбрать ровный участок для возведения объекта. Если участок подобран, но он не ровный и другого варианта нет, можно разровнять территорию трактором, предварительно расчистив ее от больших камней, мусора, веток и других лишних предметов. Подготовленная для закладки фундамента площадка должна быть максимально ровной, тогда и работать будет проще. Затем необходимо подобрать тип фундамента, учитывая особенности грунта и вес будущий конструкции, и определиться с размерами основания.

Разметка фундамента гаража производится с применением следующих инструментов и приспособлений, которые найдутся в кладовке каждого человека:

• Колышки — они пригодятся, чтобы правильно выставить углы будущего основания.
• Рулетка — без этого инструмента измерять длину сторон фундамента будет крайне сложно.
• Шпагат — он помогает обозначить границы. С этой целью лучше брать веревку белого или яркого цвета, чтобы она была лучше заметна на фоне грунта. С таким элементом делать работу будет проще и быстрее.
• Доски обноски, помогающий переносить шнур при необходимости корректировки разметки.
• Водяной уровень — он необходим для контролирования глубины траншеи по периметру.

Строительство фундамента под гараж: основные аспекты вопроса

Как было сказано ранее, от правильно подобранного и качественно возведенного фундамента для гаража зависит долговечность возводимого сооружения. За неимением строительного образования, при проектировании гаражного помещения для хранения автомобиля лучше всего прибегнуть к помощи квалифицированных специалистов.

Сегодня существует масса всевозможных контор и организаций, которые оказывают разноплановые услуги в сфере строительства: начиная от разработки индивидуального проекта сооружения и заканчивая организацией всего строительного процесса.

Конечно, это лишняя статья расхода, но вместе с тем, она с лихвой окупится, чем в случае самостоятельно возведенного гаража в неподходящем месте. Не говоря уже о тонкостях конструкции такого помещения, где немалую роль играет вентиляция и проветривание помещения.

Читайте дальше, как правильно возвести фундамент для гаража собственными силами.

Заливка фундамента своими руками

Как было указано выше, существует целый ряд фундаментных опор, каждая из которых возводится по своей индивидуальной технологии. Рассмотрим на примере, как выглядит заливка фундамента ленточного типа для гаража.

Подготовительный этап

Итак, вне зависимости от технологии изготовления опорной основы, прежде чем приступать к строительству, необходимо провести ряд подготовительных работ, заключающихся в следующем:

• исследование участка на определение гидрогеологических условий в месте предполагаемой постройки;
• выбор подходящего типа фундаментной опоры;
• проектирование гаража с учетом конструктивных особенностей;
• расчет и приобретение всех необходимых расходных материалов;
• расчет площади предполагаемого фундамента, снятие грунтового слоя не только в месте основы, но и на ее пределами, на расстоянии не менее 10-15 см по всему периметру;
• разметка и рытье траншей, для чего могут использоваться колышки, шнурки.

После того, как все эти вопросы будут решены, можно приступать к заливке фундамента под гараж.

Алгоритм действий

По завершению разметочных работ приступаем к рытью траншеи. Она должна быть глубиной, соответствующей выбранному типу фундаментной основы. Но, как правило, под гараж будет достаточно глубины траншеи от 50 до 100 см.

Дальше траншея засыпается сухими смесями: сначала идет слой щебня или мелкофракционного гравия – его толщина должна быть 20-30 см. После тщательного выравнивания и утрамбовки поверх первого слоя насыпается речной, кварцевый песок. Для таких целей морской песок не очень подходит.

Толщина этого слоя должна быть в пределах 15-20 см. Песок также трамбуется, что проще всего сделать путем его полива водой и выравнивания.

Устройство опалубки

Для изготовления данного конструктивного элемента подойдут такие расходники:

• доска обрезная строганная;
• фанера водостойкая, толщиной не менее 1,2 см;
• древесно-стружечная плита;
• лист металла;
• цементно-стружечная плита.

Можно подобрать и что-то другое. Главное, чтобы это была гладка формирующая поверхность.

Перед тем, как установить опалубку, яму под фундамент нужно устелить гидроизоляцией. Для этих целей подойдет рубероид, уложенный в 2 слоя. Также на данном этапе необходимо предусмотреть вход для коммуникаций, если таковые предполагаются в гараже. На месте входа помещаем пластиковую или асбоцементную трубу.

Опалубка же монтируется следующим образом:

1. По заранее выполненной разметке с помощью шнуровки или колышков впиваем стойки из бруса сечением 50 мм. Расстояние между ними должно соответствовать величине плитного материала или заранее сколоченных дощатых щитов.
2. Панели или щиты фиксируются к опорным стойкам посредством саморезов с внутренней стороны.
3. По ширине опалубка дополнительно усиливается укосинами, за счет которых идет упор конструкции в грунт.

Армирование фундамента

Алгоритм устройства арматурной сетки выглядит следующим образом:

1. Первый арматурный слой формируем на расстоянии 5 см от гидроизоляции. На данном этапе, как правило, используются кирпичные обломки. Зазор между прутьями должен составлять порядка 12-14 см. Они крепятся между собой посредством вязальной проволоки из низкоуглеродистой стали.
2. Вторым этапом будет установка стоек, в качестве которых используют нарезанную арматуру.
3. Второй и последующие арматурные слои следует формировать с зазором в 14-15 см от первого, выдерживая те же размеры. Выход арматурных элементов за пределы бетонной основы не допустим. Это спровоцирует развитие коррозии на элементах фундамента и к его частичному, а потом и полному разрушению.

Видео описание

Посмотрите следующее видео, чтобы узнать, как производится заливка бутобетонного основания:

🏘 Строим гараж, день #6 Забутовка фундамента первым слоем

Устройство столбчатого основания

Монтаж столбчатого фундамента имеет некоторые особенности. После выполнения разметки формируются ямы под каждую опору. Угловые столбы располагают таким образом, чтобы они на 0,5 – 1 м. были глубже промежуточных. Последние располагают с шагом 1,5 – 2 м.

Порядок монтажа может выполняться двумя способами:

• В подготовленную яму устанавливают арматуру, а затем в неё заливают бетонный раствор для формирования опоры;
• В яму застилается рубероид, устанавливается труба либо деревянная опалубка. Закладывается арматура. Заливается бетонный раствор М300 – М400. Формируется опорная плита длиной минимум 100 мм. После этого производится бетонирование столбов.

Столбчатый фундамент можно сформировать разными способами Источник zb.com.ua

Заливка бетонной плиты

Заливать бетонную плиту надо после предварительной подготовки площадки, на которой возводится гараж. Для этого:

• Роется котлован, конфигурация которого должна соответствовать контурам будущего гаража. Обычно прямоугольной формы.
• Готовится песчаная подушка. Поверхность тщательно утрамбовывается.
• Монтируется армирующий каркас сетчатого типа для обеспечения необходимой прочности основы гаража.
• Заливается бетонный раствор, имеющий подходящую прочность. Количество смеси должно быть достаточным, чтобы арматура полностью погрузилась в раствор.
• Поверхность тщательно выравнивается.

После того, как бетонный раствор полностью застынет, начинают выполнять гидроизоляционные работы.
