Какой дымоход предпочесть ? Наружный или внутренний ?

Наружный, или внутренний дымоход предпочесть?

На мой взгляд, более предпочтителен вариант расположения дымохода внутри здания, поэтому, приведу свою аргументацию в пользу размещения дымохода внутри здания и видимые его недостатки, а решение принимать только Вам.

Предпочтительней вариант, при прочих равных, внутри здания по следующим причинам:

1. Не переохлаждаются дымовые газы, в виду того, что дымовой канал проходит через отапливаемые помещения. Современные теплогенерирующие аппараты имеют высокий КПД и низкую температуру дымовых газов, что уже чаще всего приводит к выпадению конденсата, а если дымовые газы будут дальше охлаждаться, то это неизменно приведет к обильному выпадению конденсата, засоренности каналов, созданию агрессивной среды и как следствие, дальнейшему разрушению стенок канала;
2. Тяга устойчивей. При проходе сквозь кровлю есть возможность сделать и ближе к коньку и больше выступающую из кровли часть;
3. Конденсатосборник не замерзает, что позволяет держать прочистной карман сухим и чистым, а это, в свою очередь, делает дымоход надежным и долговечным;
4. Не нарушается теплоизоляция и газоплотность стен здания, что является безусловным эксплуатационным преимуществом.
5. Выше статическая устойчивость дымохода при проходе сквозь кровлю. При расположении дымохода на кровле уменьшается выступающий участок трубы, что заметно снижает ветровую нагрузку на конструкции и опасность скопления снежных лавин. При проходе дымоходом сквозь кровлю появляется возможность установки крепления к кровельным конструкциям, максимально ближе к устью трубы, что сокращает не закрепленный участок и повышает устойчивость всей трубы;
6. Не портит внешний вид здания. Классический внешний вид – труба из крыши, и многим не нравится прокладка дымохода по фасаду.
7. Долговечность в виду расположения внутри гораздо больше. Участок подверженный атмосферному воздействию меньше.
8. Экономия на крепежах. Появляется возможность использования частей здания в качестве крепежных элементов, а сами крепежи могут быть применены более дешевые, чем при расположении на фасаде;
9. Экономия на отделочных работах. Работы по оформлению и отделке дымохода проходящего по улице в большинстве случаев выше тех же работ проводимых внутри здания.
10. Возможность применения не утепленных элементов. Подключающие патрубки, тройники, отводы и участки трубы, расположенные в отапливаемых помещениях, могут быть использованы не теплоизолированные, что позволяет заметно экономить средства;
11. Удобство монтажа. При перемещении материалов и мастеров на объекте используются лестницы и площадки здания. При этом отсутствуют препятствия передвижениям и выполнению производственных операций. Чаще всего, при наличии выходов на кровлю, не требуются леса;
12. Удобство обслуживания. Всегда можно осмотреть и очистить дымоход вне зависимости от погоды.

К недостаткам варианта размещения дымохода внутри здания можно отнести:

1. Нарушается герметичность кровли. Наверное, самый существенный аргумент, который устраняется выполнением работ по устройству (кладке и монтажу) дымохода до проведения кровельного покрытия. В этом случае выполняется надежная и качественная гидроизоляция;
2. Возрастает пожароопасность. Из-за сложности осмотра некоторых учатсокв (перекрытия и чердак), повышенных пемпературах дыма и наружных поверхностей вероятность возникновения горения значительно больше, чем при варианте расположения дымохода снаружи здания.
3. Занимает полезную площадь помещений. Вокруг дымохода возникает некая «зона отчуждения», пользование которой ограничено рядом требований;
4. Возрастают затраты на проходы перекрытий, потолков и полов. Утверждение верно особенно при переделках и производстве работ в готовом здании и завершенных отделочных работах;
5. Существует вероятность получения ожогов при эксплуатации. Правильно устроенный и эксплуатируемый дымовой канал, не представляет ни какой опасности для здания и людей, но при не штатных случаях эксплуатации (интенсивное горение, не надлежащее использование и обслуживание) такое все же возможно;
6. Существует вероятность загрязнения помещений и повреждений предметов интерьера, при производстве строительно-монтажных работ, а так же обслуживания. Правильно выбранный этап производства работ, метод и подготовка, полностью устраняют, или сводят к минимуму подобные негативные моменты;
7. Загрязняется кровля следами подтеков конденсата и сажи.
8. При разгерметизации дымохода – задымление помещений. Такое практически невозможно, если дымоход был правильно подобран и спроектирован, если был выполнен квалифицированный монтаж, дымоход эксплуатируется надлежащим образом, постоянно обслуживается, осматривается, очищается и проводятся плановые ремонты.

Правила использования хомутов

В зависимости от назначения крепления, хомут для дымохода рекомендуется закреплять надежно.
При сборке дымохода, стоит соблюдать правила, потому что ошибки, могут вызвать не только пожар, но и отравление продуктами горения. Правильное использование дымохода, будет выполнять свои функции на протяжении многих лет.

Установка крепежа, сама по себе требует соблюдения правил, для надежной и долговечной эксплуатации. Чтобы избежать появления отклонений от линии, требуется соблюдать, рекомендуемое расстояние между крепежными элементами.

Установка крепежа

Если устанавливаете опоры на большем расстоянии, есть риск падения дымохода. Рекомендуется учитывать, что при установке, стоит предусмотреть дополнительные монтажные кронштейны, до и после точки соединения, т.к, это гарантирует надежную работу.

Бывают случаи, когда при установке системы снаружи дома возникает препятствие, такое как здание или дерево и мы не получаем устойчивость, тогда хомут стеновой, возможно сделать своими руками.

Требование к помещению для установки газового котла:

• помещение для установки газового котла должно быть не менее 4 м2;
• высота потолков в нем — не менее 2,5 м;
• ширина внешней двери — не менее 80 см;
• необходимо окно для естественного освещения и отверстие для притока наружного воздуха.
• помещение, в котором устанавливается котел должно иметь отдельный выход на улицу.

Необходимо также чтобы дверь в помещение свободно открывалась или имела подрезку, для горения фитиля и горелки требуется приток кислорода.

При строительстве дымоходов для обеспечения тяги и исключения задувания приводящего к погасанию пламени необходимо выводить верхний срез дымохода выше зоны ветрового подпора. Высота дымохода над крышей дома устанавливается в зависимости от расстояния:

• не менее 0,5м над коньком, если труба находится на расстоянии до 1,5м от конька;
• не ниже линии, уровня конька, если труба находится на расстоянии от 1,5м до 3м;
• не ниже прямой, проведенной от конька вниз под углом 10″ к горизонту, при размещении труб на расстоянии более 3м от конька крыши.

Дымоход должен иметь сечение, в соответствии с паспортом на устанавливаемое оборудование но не менее — для котла с открытой камерой сгорания и мощностью до 30 кВт диаметром 130 мм, для котла на 40 кВт -170 мм.

Дымоход должен иметь минимум колен и изгибов, а его внутренний диаметр не может быть меньше диаметра горловины котла.

Также необходимо наличие канала приточной естественной вентиляции в верхней части помещения.

Если газовый котел энергозависим, то в соответствии с требованиями он должен иметь отдельный автомат защиты сети. Можно также установить дифференциальный автомат (УЗО), защищающий человека от замыкания на корпус, при этом котел обязательно нужно заземлить.

При установке котла в отдельном помещении без постоянного нахождения в нем людей, например встроенная или пристроенная топочная, по действующим строительным нормам, в помещении необходимо установить газоанализатор, который предупредит об утечке, и автоматически перекроет подачу газа с помощью аварийного электрического клапана. Безоговорочным требованием также является обязательное наличие на вводе газопровода в помещении температурного запорного клапана для экстренного отключения подачи газа в случае пожара. Все оборудование подлежит ежегодному обслуживанию специалистами.

Выбор газового котла.

Мощность газового котла вычисляют на стадии строительства дома, поскольку от нее зависит диаметр дымохода и ряд параметров различных инженерных систем.

Газовые котлы могут стальными или чугунными.

• Стальной котел примерно в два раза легче чугунного той же мощности и объема.
• Срок службы стального котла составляет 10-15 лет, чугунного до 50 лет.
• Чугунный котел боится резких перепадов температуры и поэтому практически всегда выходит из строя, если включается без воды, или без прогрева в сильно остывшем помещении после длительной остановки.
• Стальной котел ржавеет, если после отключения останется без воды.

Газовые котлы выпускаются в напольном и настенном вариантах.

В корпусе настенного котла находятся газовая горелка, теплообменник, циркуляционный насос, расширительный бак, манометр, термометр и система безопасности котла. Настенные котлы всегда энергозависимы, т.е не могут работать при отключении электроэнергии. В связи с эти для стабильно и длительной работы рекомендуется применять стабилизатор напряжения или сетевой фильтр. В этом случае необходимо запомнить 2 основных требования. Читать далее…

Конструкция керамического дымохода

Дымоход собирают из отдельных элементов — керамических труб длиной 600 — 1000 мм., которые соединяют между собой с помощью фасонных частей на концах и кислотостойкой клеящей мастики.

Керамический дымоход в разрезе:

• труба керамическая,
• утеплитель,
• оболочка из бетонных блоков -модулей с вентканалами и отверстиями для вертикального армирования.

Трубы керамического дымохода обычно размещают в специально выложенном вертикальном канале

из пустотных строительных блоков или кирпича. Канал дымохода может находиться в составе вентиляционного блока частного дома.

Для кладки оболочки применяют специальные бетонные блоки с одной, двумя или несколькими пустотами. Другие каналы используют для вентиляции помещений или для подачи воздуха к горелке котла с закрытой камерой сгорания, или для прокладки коммуникаций.

Трубу дымохода обычно утепляют для защиты окружающих конструкций от высокой температуры.

Для этого вокруг керамической трубы размещают минераловатный утеплитель. Кроме того, утепление позволяет увеличить температуру отходящих газов.
Охлаждение дымовых газов в трубе увеличивает количество конденсата и снижает естественную тягу в трубе.
Между стенкой бетонной оболочки и утеплителем имеются вертикальные воздушные каналы

для вентиляции утеплителя и керамической трубы дымохода.

Керамический дымоход, по сравнению с кирпичным, занимает меньше места, его монтаж из готовых деталей быстрей и проще

В бетонных блоках предусмотрены каналы для установки в них арматуры. Обязательно армируют ту часть трубы, которая выступает над крышей.

Строительный рынок предлагает разнообразные комплекты деталей и материалов для сооружения керамических дымоходов для котла в частном доме.

Керамический дымоход в стальном корпусе соединяет достоинства керамических дымоходов (повышенная долговечность) с преимуществами стальных дымоходов (простота монтажа в жилом доме)

В продаже имеются варианты конструкции керамического дымохода в стальном корпусе

— с наружной оболочкой из стали. Такой дымоход для своего размещения часто не требует устройства фундамента, а также ему
не нужны специальные каналы
в строительных конструкциях. Он может быть установлен практически в любом месте, как внутри, так и снаружи дома.

Дымовая труба с керамическим вкладышем в кирпичную кладку.

Некоторые производители выпускают керамические гильзы прямоугольного сечения, специально предназначенные для встраивания в кирпичную кладку.

Такой дымоход может быть отдельно стоящей дымовой трубой или встраиваться в кладку стены.

Строительная длина секций квадратной трубы может быть 600 или 1000 мм. В этом варианте нет нужды покупать специальные бетонные блоки для устройства оболочки дымохода.

Керамический дымоход для газового котла с закрытой камерой сгорания

Для газовых котлов с закрытой камерой сгорания популярны коаксиальные, труба в трубе, дымоходы из стали, в которых по внутренней трубе удаляются дымовые газы, а по наружной трубе в котел подается воздух с улицы для горения.

В суровом российском климате при работе котла с коаксиальным дымоходом часто возникают проблемы. В сильные морозы холодный уличный воздух, движущийся по наружной трубе, очень сильно охлаждает внутреннюю трубу и дымовые газы в ней. Конденсат, выпадающий из дымовых газов, намерзает на стенках трубы, постепенно закупоривая дымоход. Автоматика котла реагирует, и отключает котел.

Меньше проблем для работы газового котла доставляют дымоходы с двумя раздельными каналами: один -для дымовых газов и другой — для воздуха в горелку.

Оболочку керамического дымохода для газового котла с закрытой камерой сгорания собирают из бетонных блоков с двумя каналами. Утепленная керамическая гильза сохраняет температуру дымовых газов, благодаря этому, обмерзания дымохода не происходит. Воздух к горелке котла подается по расположенному рядом каналу.

Посмотрите видео урок на тему «Устройство и монтаж керамического дымохода»:

Что необходимо учитывать при установке

Разрешается соединение дымоходов, расположенных на разных этажах. При этом сечение общего должно быть суммой входящих в него дымоотводов. Обычно такой способ используется при реконструкции здания, когда невозможно применение других вариантов.

Проектируя помещение, необходимо поставить дымоотвод ближе к коньку. Это позволит не формировать длинную трубу и увеличит тягу в системе. Если труба дымоотвода располагается в одном стояке с вентиляцией, то её обязательно нужно разместить выше колпака – над вентиляцией, чтобы дым не возвращался в помещение.

Нормы строительства предполагают, что конец дымоотвода должен оставаться открытым, немного сужаясь к самому верху. Однако зачастую применяется обычный колпак, дабы защитить трубу от попадания осадков. Расстояние от края дымохода до колпака должно быть не менее 20 сантиметров. Чтобы обеспечить оптимальную тягу в нем, нужен постоянный поток воздушных масс в помещение, так как работающие печи и котлы представляют собой мощные вытяжки.

Обычно тяга обеспечивается вентиляцией. Она может быть как естественной, так и искусственной. Оптимальным вариантом считается подача уличного воздуха непосредственно к отапливаемому прибору (например, поближе к топке котла). Благодаря этому микроклимат жилья совершенно не пострадает, кислорода будет хватать, а дрова станут прогорать намного лучше.

Дымоход из керамических труб — универсальное решение для котла в частном доме

Дымоходы из специальных дымоходных керамических труб могут применяться для всех типов котлов.

Материал устойчив к высоким температурам и к любым агрессивным химическим соединениям, которые могут образоваться в дымоходе при сгорании разных видов топлива.
Этот тип дымохода самый долговечный.

Керамические трубы дымоходов различают по допустимой максимальной температуре отходящих газов.

следует использовать трубы с допустимой температурой отходящих газов 600-650 оС, стойкие к возгоранию отложений сажи в трубе и предназначенные для работы в сухом состоянии.

Для газовых котлов и котлов на жидком топливе

применяют дымоходные керамические системы с допустимой температурой газов 400-450 оС, предназначенные для работы в мокром состоянии — оборудованные конденсатоотводчиками.

Керамическая труба и теплоизоляция вокруг впитывают влагу и поэтому должны снаружи вентилироваться.

Назначение и условия работы дымоходной системы указаны в прилагаемой документации производителя.

Гладкая поверхность трубы и круглая форма дымового канала обеспечивают устойчивость стенок к загрязнению и удобную очистку.

Обслуживание и чистка

При протапливании бани березовыми или хвойными дровами в дымоходе скапливается большое количество несгоревших смолистых веществ. Налет сажи постепенно увеличивается, перекрывая просвет трубы. Часть сажи может падать к месту стыка горизонтальной и вертикальной частей, вызывая полную закупорку трубы.

Заметить загрязнения снаружи нельзя. О них судят по уменьшению тяги и попаданию дыма в помещение при открывании дверцы топки. Очистить трубу можно с помощью специального приспособления.

На прочную веревку или стальной трос нужно прикрепить круглую щетку с твердой пластиковой щетиной и груз (0,5-1 кг). Приспособление опустить в верхнее отверстие вертикальной части и продвигать вниз, выполняя поступательные и возвратные движения. При этом сажа сметается со стен щеткой. Хлопья попадают в нижнюю часть тройника, откуда их легко извлечь вместе со скопившимся конденсатом. Из горизонтальной части трубы сажу удаляют через специальные дверцы, если она длинная. Из короткого патрубка вынуть загрязнение можно прямо через топку.

Чтобы в трубе скапливалось меньше сажи, банную печь лучше топить осиновыми или тополевыми дровами. Кроме удаления сажи, нужно периодически снимать заглушку с тройника на внешней трубе и сливать из нее скопившийся конденсат.

Облицовка диким камнем

Такой материал придает дому аристократичного вида и позволяет его владельцу выделить свое жилище из серой и однообразной массы других строений

При использовании облицовочного камня особое внимание уделяйте замазке всех швов, особенно это касается внутренней отделки. Но, зачастую дикий камень распространен, как средство облицовки именно снаружи, виду его естественного и презентабельного вида

Кроме того, порог износостойкости у таких элементов также удивляет.

Обложенный камнем дымоход на втором этаже.

Мраморная штукатурка

Это крошка, где частицы мелких камешков замешиваются в растворе. Облицовка, таким образом, допустима только внутри зданий, так как крошка не любит воздействия холодных температур. Отлично сочетается с каминами и традиционными печами, особенно если дополнительно отделана кухонная зона из такой крошки, не говоря уже о кирпичных дымоходах.

Венецианская штукатурка

В продаже представляет собой белый порошок, который при нанесение нужно растворять в воде. По желанию можно добавлять разные цвета, отчего богатый выбор оттенков. Учитывайте, что декоративная облицовка должна выполняться на заранее подготовленное основание – штукатурку. После нанесения (используют шпатель) рекомендуется просушить феном.

Правильное устройство дымовых труб и различие видов

Как правильно сделать правильный дымоход? Отталкиваться в первую очередь нужно от того, какой материал используется. Напоминаем, что дымоходы бывают:

• Металлические.
• Керамические.
• Кирпичные.
• Бетонные и другие.

Устанавливаемые каналы отличаются и по характеру возведения. К примеру, для тяжелых сооружений, таких как кирпичные, бетонные, керамические, нужно заливать «подушку». Их вес достаточно большой. Кроме того, особенные правила применяются для герметизации швов и соединений. В этом плане более оптимальней использовать, естественно, с учетом типа котла или печи. Кроме того, металлические дымоходы отличаются и в своем сегменте, их разновидностей насчитывается более трех. То есть можно подобрать для каждого отопительного оборудования, наиболее выгодное устройство. Для того, чтобы правильный дымоход, верно, работал, установка должна производится с соблюдением общих правил, перечисленных выше и отдельных нюансов по конкретно выбранному дымоходу.

Плюсы и минусы

Одноконтурный дымоотвод наиболее простое устройство, но он применим только для внутренней установки, в основном для печей и каминов. К преимуществам одноконтурных дымовых труб относятся:

• Малые габариты и вес конструкции, не создающий огромных нагрузок в местах закрепления;
• неуязвимость к коррозионным процессам;
• не нуждаются в обустройстве фундамента;
• легкость и простота монтажа, не требуется использования подъемных устройств либо большого количества рабочих;
• хорошая скорость отопления помещений из-за отсутствия лишних отопительных частей, дает возможность быстро выйти на рабочий температурный режим и расчетную тягу;
• хороший уровень безопасности при эксплуатации;
• жароустойчивость;
• невысокая цена;
• безопасность в работе, из-за высокой огнеупорности;
• презентабельный наружный вид при высоком уровне прочности.

Недостатки одноконтурных систем дымовывода:

• Покрытые цинком трубы и дымоотводы из черных металлов довольно скоро прогорают и становятся пожароопасными;
• при подсоединении к газовому отопительному агрегату образуется много конденсата, требующего утепления наружного участка трубы;
• шероховатая внутренняя поверхность кирпичной трубы содействует осаждению и скоплению сажи, которая может воспламениться;
• прямоугольная форма шахты и неровная поверхность стен усиливает аэродинамическое сопротивление внутренней поверхности системы и понижает естественную тягу;
• кирпичные дымоходы тяжелые и громоздкие, поэтому требуют обустройства основательного фундамента.

Что влияет на эффективность работы дымохода?

Возможно, вопрос поставлен несколько некорректно с точки зрения профессионала. Поскольку от эффективной работы системы отведения продуктов горения зависит здоровье, а порой и жизнь людей, то целесообразней рассмотреть требования к дымоходу газового котла.

Дымоход любой конструкции должен быть выполнен в соответствии с требованиями СНиП 2.04.05-91, а также ДБН В.2.5-20-2001. В противном случае будет иметь место неправильное устройство дымохода и подсоединение к нему отопительного оборудования. А это в свою очередь ставит под вопрос безопасность эксплуатации всей отопительной системы. В указанных документах четко регламентировано устройство дымоходов котлов. Эти документы подлежат тщательному изучению, поскольку нарушение изложенных в них норм обязательно приведет к проблемам с газовым хозяйством.

Если вкратце озвучить требования к дымоходам газовых котлов, то в первую очередь нужно обратить внимание на такие моменты:

• Хорошая тяга – залог эффективности использования тепловой энергии от сгорания газа.
• Правильная конструкция конденсатосборника – лишняя влага не должна скапливаться на стенах дымоходного канала.
• Запрещена установка на оголовок дымохода дефлекторы, грибки и пр. Эти элементы снижают эффективность удаления продуктов горения, и появляется риск попадания внутрь помещения угарного газа.
• Требования к дымоходам газовых котлов требуют максимального внимания к выполнению монтажных работ. Особый акцент должен быть сделан на плотности прилегания конструктивных деталей в местах соединений, то есть должна быть достигнута максимальная герметичность. Это не позволит раскаленным газам проникнуть за пределы дымохода.
• Допускается использование общих соединительных дымоотводящих труб для нескольких агрегатов.

Внешне кажется, что дымоход кирпичный. На самом деле — это просто отделка, а он находится внутри трубы

Основные правила монтажа любых дымоходов

Выясняя, как правильно сделать в доме дымоход, следует учесть несколько общих правил:

1. Монтируют элементы системы снизу вверх.
2. Внутреннюю трубу системы следует вставлять в предыдущий элемент, а вот деталь наружного контура надевается на предыдущую. Это позволит предотвратить попадание конденсата на утеплитель, расположенный внутри контура.
3. Для скрепления дымоотводных труб с отводами, тройниками, и подобными элементами, используют хомуты.
4. Места соединений должны находиться вне толщи перекрытий.
5. Для тройника обычно требуется установить опорный кронштейн.
6. На каждые два метра дымохода должно приходиться одно крепление к стене.
7. Фиксируя дымоход на стене, следует убедиться, что труба не образует прогиба.
8. Не допускается соприкосновение дымового канала с любыми коммуникациями: газовой трубой, электропроводкой и т. п.
9. При прохождении кровли и перекрытий следует сделать отступ на 150 мм для труб с изоляцией и на 300 мм для труб, не имеющих изоляции.

Не допускается создание горизонтальных участков дымохода длиной свыше 1 м.

В соответствии со строительными правилами при монтаже дымохода места стыков не должны находиться в толще перекрытий или кровельного пирога

Также, при монтаже стального дымохода нужно учесть возможность тепловой деформации системы. Для этого устанавливается специальный гибкий переходник. Если по какой-то причине этот элемент отсутствует, необходимо крепить трубу к кронштейну не жестко, а с запасом в 10-15 мм. Иначе при нагревании дымоход может сместиться.

Если кровля здания, в котором устанавливается дымоход, выполнена из горючих материалов, на дымовую трубу следует установить специальный искроуловитель. Его изготавливают из металлической сетки, отверстия которой не превышают 5Х5 мм.

Высота дымохода зависит от того, насколько близко к коньку располагается труба. Если расстояние до конька составляет менее 1,5 м, то труба должна возвышаться над коньком на 500 мм

Функциональность и особенности конструкции

Диапазон оптимальной длины дымохода составляет 5 – 10 метров. Показатель ниже минимального значения затрудняет тягу, а труба протяженностью свыше обозначенных 10 метров будет провоцировать чрезмерное горение, увеличивая расход топлива.

Дымоход через стену на улицу

Поскольку гладкость внутренних плоскостей дымохода позволяет увеличить его долговечность, благодаря незначительному скоплению сажи, то все чаще потребители выбирают однослойную стальную трубу, успешно заменяющую кирпичные аналоги. Облегчается монтаж дымохода, если используется его современная конструкция из двух вложенных одна в другую стальных труб с изолирующим слоем из каменной ваты между ними.

Такая система доказала свою практичность, поскольку внутри не образуется негативно действующий конденсат, а наружные поверхности получают незначительный нагрев.

Делая вывод дымохода через стену с дальнейшим монтажом его снаружи дома, необходимо продумать конструкцию защитного короба. Целесообразно его сделать кирпичным, или использовать гипсокартон, дополненный огнеупорной теплоизоляцией.

Трехслойные дымоходы, внутренняя цилиндрическая труба которых сделана из керамики с последующим теплоизоляционным слоем и наружными блоками, выполненными из облегченного бетона, также показывают высокие эксплуатационные качества.

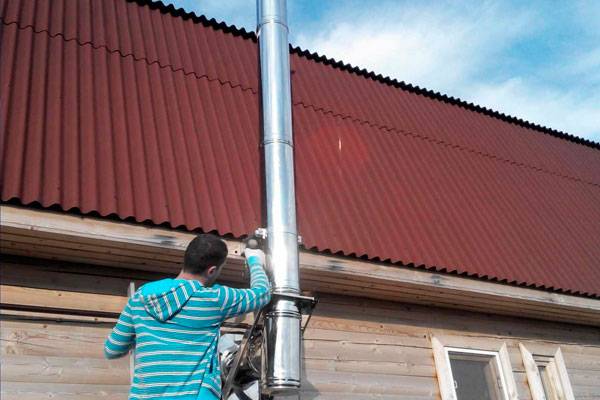

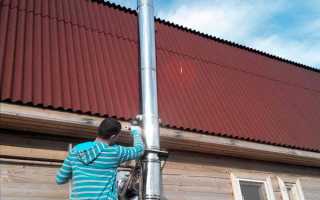

Установка наружного дымохода

Наружным дымоходом можно оснастить кик новый, только что возведенный дом, так и здание старой постройки, причем даже такое, у которого наличие дымовой трубы первоначально вообще не предусматривалось. В данном случае владельцам коттеджа с централизованным отоплением захотелось установить в гостиной каминную печь.

Естественно, следующим их шагом стал выбор дымохода. Предпочтение было отдано предельно простой в монтаже модели наружного расположения, изготовленной из блестящей нержавеющей стали. Дымоход имеет лаконичный выразительный облик, подчеркивающий современную архитектуру дома.

Наружное размещение конструкции позволяет сэкономить полезную площадь помещений и избежать трудоемких работ, связанных с прохождением перекрытия между первым и вторым этажами и кровельного пирога.

Кроме того, стальной дымоход имеет круглое поперечное сечение и гладкую внутреннюю поверхность. За счет этого обеспечиваются лучшее, чем у традиционных керамических труб, удаление дымовых газов и минимизация образования сажи на стенках. И еще один плюс: нержавеющая сталь не впитывает продукты сгорания — в отличие от кирпича, который постепенно разрушается под действием кислоты, образующейся при их взаимодействии с конденсатом.

В монтажный пакет, собранный фирмой-производителем по заказу покупатели, вошли все необходимые детали для сборки дымохода: металлические трубы-модули, набор соединительных элементов (патрубки, тройник), оголовок-рефлектор для зашиты от бокового ветра (снижающего тягу в дымовой трубе) и осадков в виде снега и дождя, а также устройство для отвода конденсата и прочистки от сажи. Изделия сертифицированы по европейским стандартам пожаробозопасности и устойчивости к коррозии.

Полностью готовые к сборке цилиндрические модули имеют двойные стальные стенки толщиной 0,6 мм. Наружный диаметр трубы дымохода равен 200 мм, внутренний — 150 мм, толщина кольцевого слоя утеплителя составляет 26 мм. Масса элементов не очень велика: 1 пог. м весит всего 7,6 кг.

Монтаж осуществляют снизу вверх, модульные отрезки труб вставляют с уплотнением один в другой и крепят к стене при помощи стальных кронштейнов с зажимными хомутами.

Следует принять во внимание обязательное требование: до начала работ необходимо подготовить технически грамотный проект установки дымохода (эту работу рекомендуется поручить специалистам) и утвердить его в соответствующих инстанциях

Монтаж наружного дымохода к дому своими руками – шаг за шагом

1. На стене отмечает положение центра круглого проема для вывода дымохода и проделывают твердосплавный сверлом сквозное отверстие.

2. Оно послужит направляющей для центрирования большого цилиндрического корончатого сверла, которым затем будет прорезан сам проем.

3. Снаружи на расстоянии радиуса дымохода вокруг сквозного отверстия просверливают другие отверстия на глубину слоя штукатурки.

4. Штукатурку аккуратно вырубают по контуру, чтобы избежать ее сколов в дальнейшем — при выходе корончатого сверла из помещения на улицу.

5. Тройник-патрубок соединяют с прочистным устройством, и полученный узел устанавливают в предусмотренное проектом положение.

6. Пользуясь водяным уровнем, позицию узла выверяют по горизонтали и вертикали, после чего крепят к стене с помощью кронштейна.

7. Первый цилиндрический отрезок трубы временно вставляют в нижний узел, чтобы уточнить расположение следующего крепления.

8. Второй кронштейн привинчивают в пене, затем окончательно вставляют патрубок и закрепляют его стяжным хомутом из стали.

9. Таким же образом последовательно примеряют и окончательно фиксируют остальные вертикальные отрезки металлической трубы.

10. Стыковку осуществляют с использованием уплотнителя, чтобы предотвратить утечку газообразных продуктов горения сквозь швы.

11. Когда труба дымохода достигнет края крыши дома, ее закрепляют при помощи еще одного надежного стального кронштейна.

12. На последний цилиндрический элемент монтируют стальной оголовок-дефлектор, защищающий от осадков и бокового ветра.

13. Зону выхода горизонтального отрезка дымохода из стены утепляют минеральной ватой и закрывают декоративной накладкой.

14. Со стороны помещения в проем вставляют переходник для соединения первого патрубка дымохода с отводным патрубком печи.

15. Зазор между переходником и стеной, заполненный минераловатным утеплителем, также маскируют плоской накладкой.

16. Каминную печь придвигают к стене и подключают к дымоходу, надежно стыкуя ее выходной патрубок с переходником.

Своими руками – Как сделать самому

Установка наружного дымохода Наружным дымоходом можно оснастить кик новый,

Вентилируемый дымоход Craft

By ASDasdasdaAS454354861 In Без рубрики

Вентилируемый или трехстенный дымоход представляет из себя конструкцию, объединяющую одностенный и утепленный дымоход. Он состоит из основной трубы меньшего диаметра, по которой непосредственно движутся продукты горения, и внешнего сэндвича большего диаметра. Между внутренней трубой и сэндвичем (состоящим из двух труб и теплоизоляции между ними) остается полая часть, заполняемая воздухом, поступающим из воздухозаборника.

d	110	115	150
D	200	200	250
S	300	300	350
Масса 0,8х0,5х0,5	20,13	20,58	25,20

Показания температурных датчиков

Следует принимать во внимание, что при использовании вентилятора меньшей мощности, температура на датчиках 3 и 5 будет выше. Например, при использовании вентилятора мощностью 100 куб.метров\час возможно повышение температуры на датчике 5 до 180°С. При проведении тестов температура окружающей среды (за окном и в помещении, где установлен теплогенерирующий аппарат) была 25-27°С. В приведенной таблице показатели датчиков справедливы при использовании вентилятора с диаметром крыльчатки 100 мм и мощностью 250 куб.метров\час

max	789,2	637,9	167	21,3	62,1
medium	509,3	369,9	106	20,8	40,8
min	346,5	203,7	88,4	21	33,5

Принцип работы трехстенного дымохода

Трехконтурная система дымоотведения представляет собой дымоход с независимыми герметичными каналами для удаления дыма и подвода\вывода воздуха. Система работает под небольшим избыточным давлением (регулярной циркуляцией воздуха при помощи вентилятора). На чердаке либо в предбаннике устанавливается вытяжка, забирающая холодный воздух из помещения. Воздух попадает в теплообменник между внутренним каналом, по которому непосредственно отводится дым, и внешним сэндвичем. В процессе контакта со стенкой внутренней трубы воздух нагревается и выводится через вентиляционный канал в другие помещения. Непрерывная циркуляция воздуха возможна только при включенном вентиляторе. Эксплуатация дымохода без принудительного воздухозабора возможна, но необходимо соблюсти меры пожарной безопасности при прохождении перекрытий, так как в этом случае внешний контур дымохода так же будет нагреваться до высоких температур.

Назначение вентилируемого дымохода.

Использование вентилируемого дымохода в индивидуальных жилых проектах преследует собой две основные цели: охлаждение внешнего контура дымохода для обеспечения мер пожаробезопасности и обогрев помещений с помощью теплого воздуха. Рассмотрим каждую цель подробнее.

Обеспечение мер пожаробезопасности объекта.

Чаще всего теплогенерирующий аппарат (камин, печь, котел) и система дымоотведения соседствуют легковоспламеняющимися и горючими материалами — деревом, вагонкой, дсп

При монтаже важно обязательно соблюдать правила установки печи и дымохода относительно стен, пола и перекрытий помещения. Но в процессе эксплуатации дымоход может испытывать повышенную нагрузку, а следовательно и увеличение рабочей температуры

В этом случае важно, чтобы внешний контур дымохода своевременно и равномерно охлаждался. Особенно значимо это при прохождении потолочных перекрытий. Устройство трехконтурного дымохода полностью отвечает перечисленным требованиям. Благодаря своей конструкции, внешний контур дымохода даже на самых высоких режимах эксплуатации остается в пределах приемлемых температур и обеспечивает защиту от нагревания и воспламенения прилегающих перекрытий.

Обогрев помещения.

Второй функцией вентилируемого дымохода является обогрев помещений при помощи циркулирующего воздуха. Конструкция системы кроме непосредственно дымового канала состоит так же из воздуховодов для забора холодного и распределения теплого воздуха. Забор воздуха осуществляется из любого помещения, например, из предбанника. Чаще всего таким помещением является месторасположение теплогенерирующего аппарата. В процессе прохождения через канал дымохода воздух нагревается и выводится через воздуховоды в другие смежные помещения. Благодаря высокой технологичности и герметичности системы, в помещения поступает теплый воздух без примеси продуктов горения и обеспечивает хорошую непрерывную вентиляцию.

Гидроизоляция дымохода на крыше для прямоугольной трубы

Итак, материалы подготовлены, пришло время заняться изоляцией. Процесс состоит из нескольких этапов:

Штробить – значит проделать неглубокую бороздку (штробу) в стене трубы в том месте, где будет оканчиваться верхний край пристенного профиля. В эту бороздку он будет забиваться для герметичности. Для этого необходимо приложить профиль к трубе и наметить по верхнему краю линию. Затем аккуратно болгаркой проделать борозду в кирпиче. Глубина заделки – 2-3 см, в зависимости от глубины загнутой кромки профиля. Когда все готово, аккуратно уберите мусор и смочите стенку водой, тщательно промазав получившуюся канавку. Можно полить водой из бутылки, проделав в крышке отверстия.

Начинается с передней части трубы. Прикладываем деталь к трубе и отмеряем. По верхней части, где профиль войдет в борозду делаем припуск по 5 см с каждой стороны, чтобы можно было загнуть за стенку. Снизу, где деталь ляжет на крышу, оставляем лишние 10-15 см с каждой стороны. Аккуратно забиваем верхнюю кромку в борозду на трубе, а нижнюю часть прикрепляем к обрешетке саморезами. Таким образом, укладываем все 4 стороны. Края профиля ложатся внахлест со всех сторон.

По верхней кромке профиля промазываем герметиком. Можно установить планку примыкания – металлическую пластину, закрывающую шов между профилем и трубой.

Галстук устанавливается в передней части дымохода. Заводим его край под край профиля и прикручиваем. Он должен доходить до края кровли. Иногда между фартуком и трубой прокладывают гидроизолирующий материал, тогда штробить не нужно.Сверху полотно прикручивается металлической пластиной.

Фартук укладывается поверх кровельного покрытия. Для него штробу делать не надо, он крепится к трубе саморезами. Нижняя часть закрывает всю конструкцию, прилегающую к крыше.

Для твердотопливного котла — дымоход из кирпича

Дымовая труба из кирпича, как правило, обходится дешевле,

чем современные дымоходные системы. Традиционная труба дымохода из керамического кирпича легко выдерживает высокие температуры отходящих газов. Труба выдерживает даже возгорание скоплений сажи в дымоходе.

Кирпичная дымовая труба для котла в частном доме довольно тяжелое сооружение. Дымоход располагают на фундаменте или прочном железобетонном перекрытии. Сооружение такого дымохода требует определенных навыков, кладку герметичного и долговечного дымохода лучше поручить квалифицированному каменщику-печнику.

В дымовой трубе из кирпича часто размещают каналы и дымоходов и вентиляции

Кладку дымовой трубы выполняют из качественного полнотелого керамического кирпича марки не ниже М125 на обычном кладочном растворе. Верхний участок трубы, над кровлей, можно выложить из лицевого или клинкерного кирпича. Толщина стенок дымохода должна быть не менее 120 мм (полкирпича).

Кладка дымохода из кирпича. Рядом с дымоходом, в одном вертикальном блоке обычно размещают каналы вентиляции. Шаблоны облегчают кладку ровных каналов с гладкими стенками.

Размер каналов дымохода и вентиляции выбирают кратным размерам кирпича с учетом толщины вертикальных швов. Например, сечение канала может быть 140х140 мм (1/2х1/2 кирпича) или 140х200 мм (1/2х3/4 кирпича), или 140х270 мм (1/2 х 1 кирпич). На практике часто делают дымовой канал размером 20 x 20 см (3/4х3/4 кирпича). В такой канал в случае необходимости легко подобрать и вставить круглый стальной или керамический вкладыш соответствующего диаметра.

Дымовые газы в канале дымохода не должны сильно охлаждаться. Поэтому дымоход стараются встроить в кладку внутренней стены дома или пристраивают к стене. Участки дымохода, которые проходят через неотапливаемое помещение (чердак) или снаружи дома утепляют минеральной ватой.

Кирпичный дымоход надежно и долго служит только при высокой температуре отходящих газов,

которая препятствует образованию конденсата в трубе. Как правило, это условие выполняется при работе дымохода с обычным твердотопливным котлом.

При работе с современными котлами на газе или жидком топливе, а также с твердотопливными пиролизными котлами, пеллетными и другими, работающими длительное время в режиме медленного горения малой интенсивности, кирпичный дымоход довольно быстро разрушается.

Современные котлы сконструированы так, что отходящие газы имеют довольно низкую температуру. В результате в дымовой трубе происходит конденсация паров воды, содержащейся в дымовых газах. Стенки трубы постоянно увлажняются. Кроме того, соединяясь с другими продуктами сгорания вода образует на внутренней поверхности трубы агрессивные химические соединения.

В частности, в отходящих газах котлов содержится сера, которая взаимодействуя с водой, образует в дымоходе серную кислоту, разъедающую его стенки. Внешние признаки разрушения — темные влажные пятна на наружной поверхности кирпичной трубы.

Режим работы твердотопливного пиролизного котла также способствует образованию в дымоходе агрессивного конденсата, быстро разрушающего кирпичный дымоход.

Шероховатые стенки дымохода способствуют накоплению на них твердых частиц сажи. Шероховатость стенок и прямоугольная форма дымоходного канала затрудняют очистку дымохода от отложений.

Для присоединения к кирпичной дымовой трубе газовых и других котлов с низкой температурой отходящих газов, в канале из кирпича необходимо разместить вкладыш — трубу стального или керамического дымохода.

Требования к вытяжке по закону

Правила вентиляции закреплены в СНиП. Базовое требование относится к объему воздухообмена – он обязан обеспечивать 3-х кратную циркуляцию воздуха в течение часа.

Вентиляция котельной в частном доме выполняется только по предварительному проекту. В котором представлены исполнительные схемы вентиляции помещения, вид и количество необходимого оборудования, перечень материалов и запчастей для монтажа дымохода.

Основные требования к воздухообмену

При покупке вентиляционного и дымоотводящего оборудования для газового котла в частном доме, определенных проектной документацией, необходимо проверить их на соответствие качества, регламентированного нормами законодательства на территории РФ.

Базовые требования законодательства по обустройству систем вентиляции газового котла в частном доме:

1. Установка отдельного воздуховода в вентиляционной конструкции.
2. Герметичность вентканалов, все швы обязаны быть подвергнуты обработке термоустойчивым герметиками.
3. Обустройство отдельного воздушного канала в потолке топочного помещения.
4. Устройство гильз в стеновых конструкциях для вывода газохода из помещения на улицу.
5. Подключение к одному дымоходу не более 2-х газовых установок.
6. Между наружной стенкой и точкой завершения газохода обязано выдерживаться расстояние более 300 мм.
7. Подвод воздуха может быть организован и снаружи, и изнутри топочной. Однако при этом в роли смежного помещения нельзя использовать жилую комнату.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Для котлов с открытой камерой сгорания

Для газовых котлов с атмосферной горелкой необходим дымовой канал, обеспечивающий хорошую тягу — удаление продуктов сгорания происходит за счет движения воздуха по трубе. Потому его делают максимально прямым, желательно — с гладкими стенками. Есть два варианта исполнения:

• Вывести горизонтально через стену, затем, вдоль наружной стены, вверх до требуемой высоты. Этот вариант еще называют наружный дымоход.
• Вести трубу вверх от котла, пройти все перекрытия, крышу, вывести над кровельным материалом. При необходимости можно отвести трубу подальше от стены, сделав два колена по 45°. Изгибы под 90° при такой конструкции лучше не делать.

Какой из вариантов лучше? Проще реализуется наружный дымоход — с выводом через стену

Важно только правильно пройти через стену (соблюсти противопожарный зазор, если стены горючие). Но для данного варианта требуется хорошее утепление, качественное крепление к стенам

И даже при таких условиях конденсата обычно много. Потому установка на выходе тройника и конденсатосборника обязательна.

Вариант прохода через перекрытие и утепление

В случае с выводом дымохода через крышу есть, как минимум, два сложных момента — проход через перекрытие первого этажа и через крышу. В этих местах устанавливают специальные проходные узлы. Они обеспечивают должную степень противопожарной безопасности.

Особенности сборки металлических труб

Если собирают используют сендвич-трубы или одностенные металлические, то наружный дымоход для газового котла собирают «по конденсату». То есть вставляя верхнюю трубу внутрь нижней. Это возможно за счет наличия гофрированного края с одной стороны.

При сборке дымохода внутри здания конструкцию собирают «по дыму». В данном случае важнее, чтобы газы не попали в помещение. Потому разворачивают трубы так, чтобы верхний элемент надевался на уже установленный.

Типы сборки дымохода из металла и сэндвич-труб

Есть третий вариант — собрать два контура по-разному: наружный по дыму, внутренний — по конденсату. Дя такой сборки обязательно использовать сендвичи, так как только у них имеется два контура. Это — лучший из вариантов, так как защита получается полной, но сборка сложная.

Дымовые трубы в шахте (коробе)

Чтобы коммуникации не портили интерьер, их часто «упаковывают» в шахту — специально построенный короб. Внутри находятся, как правило, дымоход (или дымоходы, если устройств работает несколько), вентканалы, могут быть стояки водопровода, отопления, канализации. В любом случае, трубу дымохода лучше закрыть теплоизоляцией. Если в отапливаемом помещении утеплитель еще можно не использовать, то на чердаке (особенно, если он холодный), утепление должно быть обязательно. Используют базальтовую вату с температурным режимом эксплуатации не менее 300°C.

Дымоход можно спрятать в шахту

Утепление положительно повлияет на температуру внутри дымовых труб, что даст повышение тяги и снижение количества конденсата. Но не забывайте, что говорим мы именно о газовых котлах, а у них температура продуктов сгорания невысокая.

Примерная цена

Стоимость кронштейнов зависит от типоразмеров устройств, материала изготовления, металлоемкости и отделки поверхности изделий.

Цены на стеновые крепления отечественного производства из черного металла начинаются от 260, а на изделия из нержавеющей стали – от 360 рублей, и доходят до 750 рублей за крепежи крупных размеров.

Телескопические устройства стоят дороже: из черного металла – от 450 рублей и выше, из нержавейки – от 1000 рублей.

Импортные модели стартуют от 750 рублей. Изделия, отделанные специальными полимерными покрытиями, обойдутся от 2,5 тысячи до 4,5 тысяч рублей.

Достоинства и недостатки сэндвич-дымоходов

Конструкция двухконтурного типа. Форма ‒ цилиндрическая.

Между внутренним и наружным контуром находится слой теплоизоляции.

Им служит (на выбор):

• базальтовое волокно;
• вермикулит;
• минеральная вата.

Утеплитель не дает трубе быстро остыть, защищает от образования конденсата во внутренней полости.

Чтобы смонтировать дымоход в цельное изделие, секции труб длиной по 1 м вставляются друг в друга.

Внутренний модуль изготавливают из прочной закаленной нержавеющей стали.

Среди основных плюсов конструкции:

1. Монтировать сэндвич просто. Секции труб узким концом вставляют в широкий, стыки проходят герметиком.
2. Не нужно заливать массивное основание под печным устройством.
3. Подлежит ремонту. Поврежденные секции получится заменить без демонтажа всей трубы.
4. Легкий вес деталей ускоряет сборку.
5. С установкой справится даже новичок. Не нужно покупать специальные инструменты, оборудование.
6. В такой трубе не застаивается конденсат, не образуются пробки из сажи.

Из недостатков пользователи выделяют недолгий срок службы – до 15 лет, когда дымоходы из кирпича могут служить десятилетия. Кроме того, из-за частой резкой смены температур детали поддаются сужению и расширению, а значит, могут потерять герметичность.

Сделать самому или заказать?

При неуверенности в собственных силах или отсутствии минимальных навыков строительства лучше предпочесть услуги профессионалов. Работа по проведению дымохода не отличается особой сложностью: стоимость работ по Москве рассчитывается от высоты дома и составляет около 2 000 руб. за 1 м. Общая стоимость монтажа зависит и от выбора материала (диаметр, тип, дополнительные конструкции и пр.).

Современные стройматериалы позволяют выполнить все работы своими руками: внешняя часть собирается из отдельных модулей. Изделия «сэндвич» не требуют дополнительной теплоизоляции. Перед тем как сделать трубу в бане через стену, нужно рассчитать ее высоту, учесть приобретение сопутствующих материалов и требования безопасного проведения горячей конструкции.

Монтаж сэндвич системы для отвода дыма

Перед установкой конструкции необходимо тщательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно нужно выполнить все мероприятия по предотвращению возникновения пожара во время эксплуатации дымохода.

Перед покупкой необходимо просчитать все материалы, с учетом особенности планировки дома

Схема монтажа сэндвич дымохода

Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.

Рисунок — Схема монтажа

Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.

Шаг 1 – сборка элементов дымоходной трубы

Установка конструкции всегда начинается снизу вверх. Сэндвич дымоходы запрещено подключать непосредственно к отопительному устройству.

К отопительному прибору никогда не присоединяют элемент сэндвич дымохода — сначала устанавливают одностенную трубу или адаптер

Сначала устанавливают специальный адаптер или одностенную стальную трубу длиной от полуметра.

Если запланировано выводить трубу сразу в стену, то монтируют горизонтальный отвод с небольшим уклоном 2°.

Адаптер предназначен для соединения разных участков дымоходной системы — одностенной и сэндвич трубы

Участок из не утепленной трубы может быть коротким, или длинным, если рассчитывают на большую отдачу тепла. Расположенные вблизи него стены и конструкции обязательно защищают экраном или кожухом.

Устанавливают его «по дыму», то есть, одевают сверху на патрубок отопительного устройства и дополнительно защищают стык жаростойким герметиком.

Сборка «по конденсату» не дает каплям влаги проникнуть внутрь системы утепления, из-за чего существенно снижаются его изоляционные свойства

К отопительному прибору элемент сендвич дымохода может присоединяться через адаптер — двухконтурную трубу, нижняя часть которой устанавливается «по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что исключит его просачивание и убережет от повреждения теплоизоляционного слоя.

Места абсолютно всех стыков скрепляют муфтами. Возле каждого стыка устанавливают хомут, предназначенный для крепления системы к стене.

Шаг 2 – прохождение потолочных и стеновых перекрытий

Даже тот факт, что сэндвич дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно сильно нагреваться. Поэтому запрещается размещать их без дополнительной изоляции вблизи возгораемых материалов (дерева, пластика и т. д.).

Места стыков сэндвич труб для дымоходов при их установке и эксплуатации не должны совпадать с проходом в перекрытии или стене.

Свободное пространство между перекрытием и трубой заполняют не возгораемой и не поддерживающей горение базальтовой ватой

Диаметр отверстия в стене или потолочном перекрытии прорезают на 250 мм больше, чем диаметр наружной трубы.

Делают его округлой или прямоугольной формы. В свободное пространство закладывают жаропрочный материал, который скрывают декоративными пластинами.

Узел прохода жаропрочный, он предотвращает деформацию дымохода при смещении конструкции здания — усадке, влажной и температурной деформации

Для прохождения через перекрытие и, особенно, через легко возгораемые материалы используют также специальный узел прохода. Между наружным контуром и внутренней поверхностью узла оставляют воздушный зазор.

При прохождении перекрытия или стены из слабо воспламеняющегося материала, можно использовать вместо узла прохода разгрузочную платформу. Она будет играть роль дополнительной опоры.

Шаг 3 – прохождение системы через кровлю

При выводе дымоходной трубы сквозь кровлю, нарушается ее герметичность. Чтобы укрепить трубу, отгородить ее от воспламеняемых элементов крыши и устранить возможность протечек в кровельном покрытии, используют специальные приспособления: конусные крызы, силиконовые уплотнители.

Эти детали имеют стандартизированные углы наклона, выбирают их, учитывая параметры кровли.

Силиконовый уплотнитель – мастер флеш значительно упрощает работы и помогает создать надежную защиту от протечек

Рекомендации специалистов

Выводя дымоход через стену, рекомендуется ориентировать на сторону фронтона, чтобы не делать дополнительные отверстия в кровле. Если отопительный прибор в доме расположен так, что вывести трубу удается только с той стороны, где расположен скат крыши, то может понадобиться опорная стойка. К ней дымоход фиксируется с помощью скользящих креплений.

Примыкание кровли к круглой трубе

При свесе кровли > 40 см стойка может не понадобиться, так как дымоход проходит через отверстие, выпиленное в крыше. Здесь же делается дополнительная фиксация трубы. Необходимо учитывать, что в этом месте не должно быть стыков отдельных элементов дымохода. Выше отверстия необходимо оборудовать устройства, задерживающие снег. Они будут защищать дымоход от чрезмерного давления снежных пластов, способных вызвать повреждения.

Вертикальный и горизонтальный дымоходы

Для котлов, имеющих принудительную тягу, можно проводить монтаж просто горизонтальной трубы, которую следует вывести через проход в стене аналогично дымоходам, имеющим еще и вертикальную часть.

В процессе строительства можно установить удобную конструкцию дымохода в стене, представляющего собой выложенную из кирпича шахту. Сюда помещается труба, прикрепленная к отопительному устройству. Такая схема значительно экономит место.

Если монтаж универсального дымохода в стене проведен в перегородке между комнатами, то он становится дополнительным источником легкого комфортного тепла. Чтобы грамотно подключит отопительное оборудование, необходимо сделать достаточно просторный проход в стенке шахты и установить трубу, стыкуя горизонтальную и вертикальную ее части. Для изоляции обычно применяется каменная вата.

Верхний срез трубы, выходящей на расстоянии в полтора метра, отмеряемого от конька, должен возвышаться над ним на 0,5 метра. Если расстояние составляет полтора метра и более, то труба делается на уровне конька.

Разновидности дымоходных труб

Дымоходная труба — это неотъемлемая часть системы отопления в частном доме. Чаще всего используются керамические, гофрированные, асбоцементные, а также сэндвич трубы, выполненные из нержавеющей стали.

Такой материал является самым распространенным для дымоходных конструкций. Это бюджетный вариант с функциональными характеристиками, не уступающими более дорогим аналогам.

Преимущества нержавеющих устройств:

• качественный материал, защищенный от коррозии;
• возможность эксплуатации при температуре более 500°C;
• вес и размер меньше, чем у аналогов;
• легко монтировать своими руками;
• отсутствие проблем с тягой, т.к. продукты сгорания не оседают на гладкой поверхности;
• невысокая цена.

Единственный недостаток — необходимость утепления конструкции в холодное время года.

Керамика — это дорогостоящий и качественный материал. Чаще всего производители дают гарантию на керамические изделия до 30 лет. Устройства данного типа защищены от коррозии, перепадов температур и конденсата. Одним из главных преимуществ является безопасность. Керамические изделия не позволяют продуктам сгорания попадать в помещение. Такой вариант сочетается с газовыми и работающими на жидком и твердом топливе каминами.

Металлические гофрированные устройства характеризуются низкой ценой и легкостью при монтаже. Существенным недостатком изделий данного типа является невозможность эксплуатации при высоких температурах. Это означает, что гофрированные трубы не походят для систем отопления с твердым топливом (уголь, кокс).

Асбоцементные изделия пользуются спросом еще с 20 века благодаря низкой цене. Однако устройства данного вида имеют недостатки, из-за которых лучше отказаться от этого варианта. Асбоцементные изделия не выдерживают высоких температур и имеют шершавые внутренние стенки, на которых оседает сажа. При засоре уменьшается тяга, что приводит к возможности возникновения пожара.

Ошибки выбора и обустройства

При строительстве дома ошибки выбранной системы отопления и газового оборудования возникают на разных стадиях:

• при проектировании не учтён тип котла — после окончания строительства может возникнуть необходимость перестройки всей вентиляционной системы;
• неудачная форма — изобилие поворотов снижает тягу, в некоторых случаях провоцирует движение воздуха из трубы в комнату;
• не предусмотрена возможность очистки, чему могут помешать крутые повороты и отсутствие технологических отверстий;
• приобретение материалов у разных производителей — комплектующие для составных труб могут отличаться геометрическими размерами, что приводит к подсосу воздуха или утечкам продуктов сгорания в помещение;
• несоблюдение высоты дымохода на крыше, приводящее к обратной тяге;
• неправильный выбор материалов для трубы;
• недостаточное утепление.

Руководящие документы разрешают самостоятельную постройку дымоходов для газовых котлов. Неправильно обустроенные дымоходы газоснабжающая организация не примет в эксплуатацию, а скрытые дефекты могут привести к несчастным случаям. Необходимо подробно изучить правила, предусмотренные руководящими документами, при сомнениях в своих силах строительство лучше поручить профессионалам.

Дымоход для газового котла. Детальный обзор материалов и установка дымохода в доме.
