Как повысить КПД твердотопливного котла, в том числе и изготовленного своими руками
Недостаток всех твердотопливных котлов в том, что часть тепла уносится в дымовую трубу, снижая их эффективность – особенно при прямой и высокой дымовой трубе. Чтобы уменьшить потери тепла, и увеличить КПД котлов на твердом топливе можно воспользоваться способами, которые я применил в своём доме.
Первый способ — использование энергии дымовых газов для дополнительного нагрева помещения

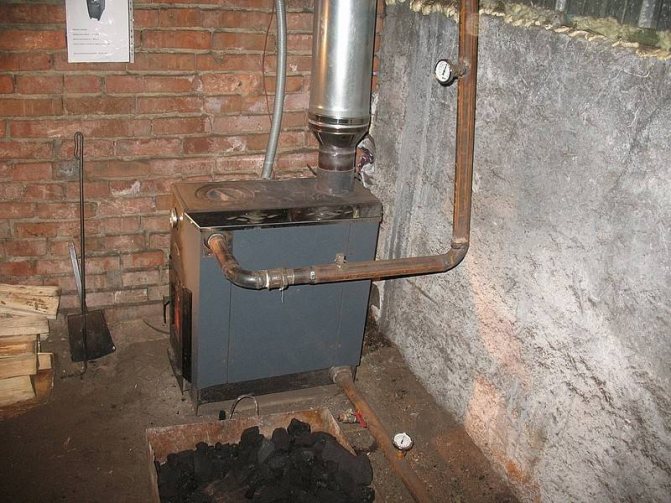

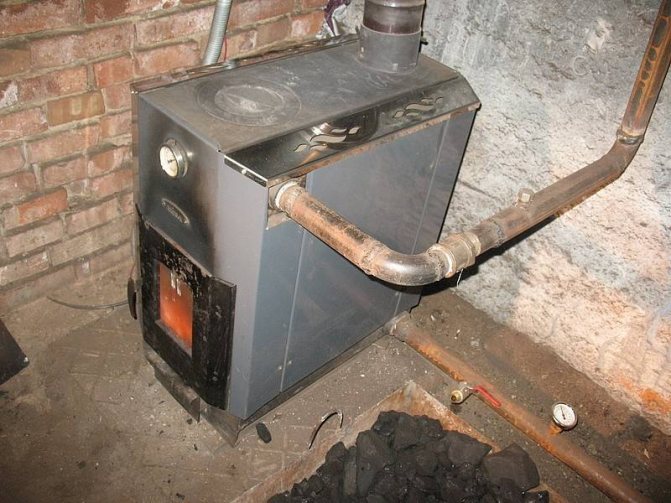

Для этого необходимо, чтобы твердотопливный котёл находился в подвальном помещении или в цокольном этаже дома и перепад высоты между подом топливника котла и верхним срезом дымовой трубы был достаточно большой – не менее 7 м.
Для использования тепла, которое уносится в дымовую трубу, в комнате или между комнатами возводится отопительная печь или отопительный щиток. Твердотопливный котёл располагается так, чтобы он находился под печью или щитком. Конструкция отопительной печи выполняется так, что через её дымообороты проходят дымовые газы из котла. При выходе из топливника печи устанавливается задвижка, которая закрывается при топке котла и открывается, когда необходимо протопить печку, например в межсезонье, когда котёл ещё не топится или в другом случае.
Рис. 7
Вариант расположения твердотопливного котла (горизонтального) в доме: 1 — теплообменник; 2 — корпус котла; 3 — плита или 14 — свод из кирпича (как вариант); 4 — обратка; 5 — циркуляционный насос; 6 — запорные краны; 7 — труба с нагретой водой (подающая); 8 — топливник печи; 9 — печь; 10 — задвижки; 11 — перекрытия; 12 — расширительный бак системы отопления; 13- дымовые каналы печи; 15 — топочная дверка; 16 — поддувальная камера.
Если вместо печи соорудить отопительный щиток, то здесь вообще никаких проблем, так как он представляет собой только дымовые каналы. Длина дымовых каналов рассчитывается, как и при кладке печи.
При таком варианте дымовые каналы печи или щитка аккумулируют часть тепла дымовых газов из котла, а в последствии отдают их в помещения. Даже когда радиаторы отопления уже остыли, стенки печи ещё долго излучают тепло, которое бы просто ушло наружу.
Второй способ — использование энергии газов для нагрева воды
Кроме этого, на твердотопливном котле можно установить самодельный водонагреватель, вода в котором будет нагреваться горячими газами, выходящими из котла, через металлическую дымовую трубу. Проще всего такой водонагреватель изготовить из двух отрезков металлических труб диаметром 300-400 мм и 100-110 мм. Внутренняя труба служит одновременно дымовой трубой твердотопливного котла и нагревательным элементом, передавая энергию дымовых газов воде.
Читайте также:
Что такое пинг в скорости интернета: подробный ответ
Каждый относительно продвинутый пользователь компьютера обязан знать, что такое ping. При организации локальных сетей это поможет оценить качество соединения отдельных компьютеров. Также умение «пинговать» поможет в оценке надежности интернет-соединения. Мы расскажем подробно, что представляет собой пинг, как его проверить и понизить.
Понятие и его происхождение
Под словом пинг (ping) многие компьютерщики понимают стандартную утилиту в операционной системе Windows, которая позволяет оценить качество соединения. На основе результатов утилиты появился одноименный параметр. Пинг – это время, необходимое запросу для преодоления пути к другому компьютеру и обратно. Данная величина измеряется в миллисекундах – 20 мс (0,02 секунды). Если запрашиваемый адрес не отвечает, время задержки отсутствует. Дополнительно утилита используется для проверки работоспособности сети.
У происхождения этого термина есть 2 версии. Согласно первой, Ping появился из сферы гидролокаторов, которые во время обновления экрана создавали характерный звук, созвучный с названием рассматриваемой величины. Другими словами, пинг способен выполнить поиск какого-либо компьютера в глобальной сети (аналогично поиску объектов в море). Согласно другой версии, термин появился от игры пинг-понг.
В этой компьютерной игре происходит постоянный обмен шариком между двумя игроками, что в какой-то мере описывает работу данной утилиты.
Выбираем конструкцию прибора
Выбирая подходящий теплообменник для печи, стоит стремиться к тому, чтобы общая площадь поверхности готового изделия была наибольшей. Это позволит обеспечить наиболее эффективный обогрев помещения.
Змеевик

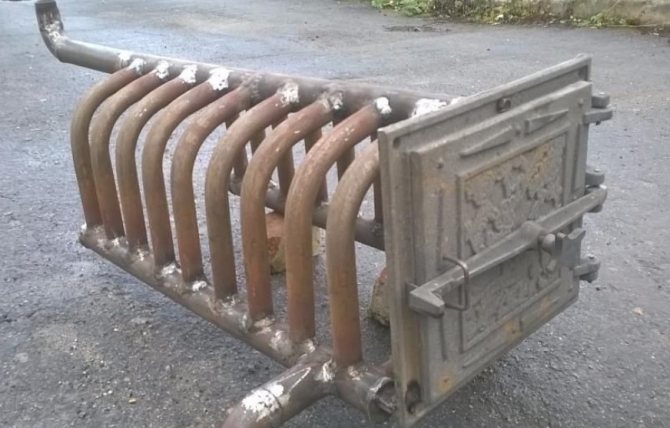

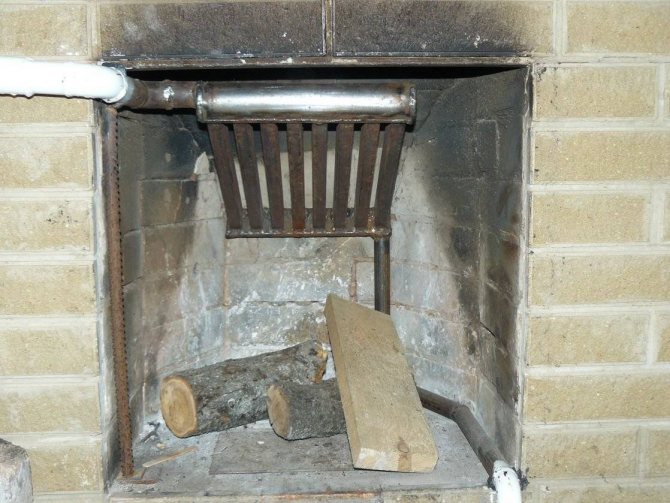

Наибольшее распространение получили регистры (змеевики). Такие теплообменники варят из гладкостенных труб диаметром 40 – 50 мм. Внешне они напоминают решетку характерной Г-образной формы. Для их изготовления можно использовать не только круглые, но и профильные трубы с близкой площадью поперечного сечения.
Обратку и выход горячей воды можно располагать как с одной стороны регистра, так и с разных.
Вариант выхода определяется конструктивными особенностями самой печи и схемой разводки труб в системе отопления.
Следующими по популярности можно назвать прямоугольные или цилиндрические баки, внутри которых располагается труба или змеевик. Длина такого теплообменника зависит от параметров топливника печи. Теплообменник, устанавливаемый на дымоход, как правило, имеет цилиндрическую форму. Внутри него проходит труба, диаметр которой равен диаметру дымохода. Патрубки привариваются снизу. Может использоваться как для обогрева помещения, так и для нагрева воды.
Такая конструкция требует особого внимания. Из-за быстрого остывания продуктов сгорания значительно снижается тяга в самом дымоходе. Это способствует замедлению горения топлива.

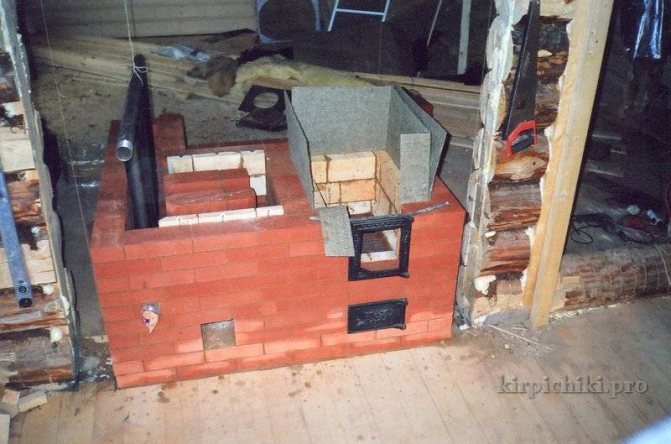

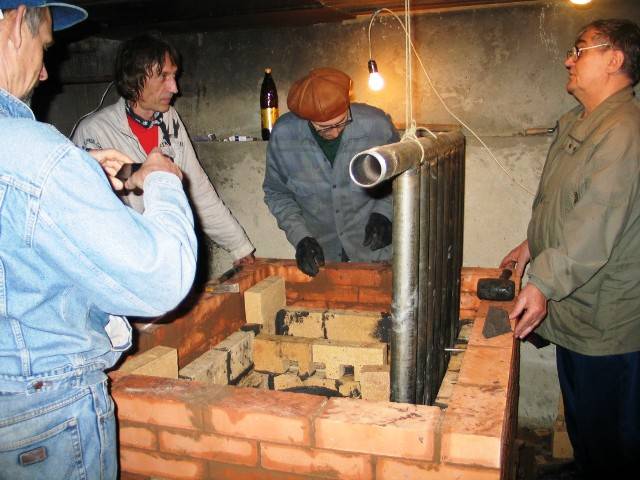

Установка изделия на отопительно-варочную печь требует особого внимания. Необходимо позаботиться о том, чтобы горячие газы проходили над его верхней полкой и входили в дымоход в передней части топливника.
В таком случае плита для приготовления пищи может располагаться прямо над теплообменником. Допустимо также изготовление регистра без верхней полки. Так называемая полка состоит из нижней и боковых частей, соединенных между собой трубами.

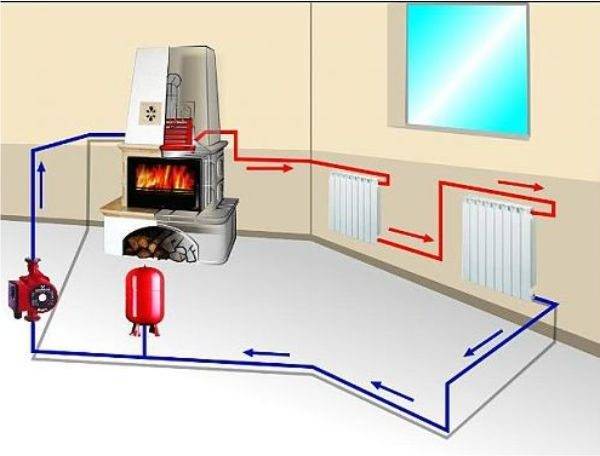

Принцип работы и функции теплообменника
Теплоносителем в теплообменнике может быть вода или антифриз
Жидкостное теплообменное устройство — это емкость, часть печной конструкции, оборудованная для подключения к трубопроводу. Бак нагревается, контактируя с продуктами сгорания топлива, и передает эту энергию воде. Вода, перемещаясь по системе, отдает тепло приборам отопления – радиаторам, от которых конвекционно прогревается воздух. Нагрев емкости может быть прямым или косвенным, а циркуляция теплоносителя – естественной либо принудительной.
-
Читайте также:
Теплоноситель
Вместо воды часто применяют антифризы на основе этиленгликоля, пропиленгликоля, спирта или масла. Их основное достоинство — низкая температура замерзания, находящаяся в пределах от -30 до -70°C. Точные цифры зависят от химического состава и концентрации жидкости. Применение такой химии дает ряд преимуществ:
- защита элементов системы от повреждений вследствие разморозки;
- антикоррозийная защита, обусловленная соответствующими присадками;
- отсутствие абразивов, солей и прочих примесей, разрушающих (засоряющих) трубопровод или арматуру.
Некоторые теплообменники, например — для бани, обслуживают не только приборы отопления, но и душ или отдельный резервуар. Поэтому здесь используют воду. Во избежание разморозки устройство проектируют так, чтобы заливка воды не занимала много времени. Если же баню или сауну топят часто, а ограждающие конструкции утеплены качественно, проблема снимается.
Пропиленгликоль дорогой, спирт и масло – пожароопасные, а этиленгликоль – высокотоксичный теплоноситель.
Функции теплообменника
Функция теплообменного бака, как части печной конструкции – прием и передача тепла теплоносителю от продуктов горения. Но как элемент более широкой системы (отопления, водоснабжения) он решает несколько задач.
- Равномерно и экономично распределять тепло по обогреваемым помещениям.
- Обеспечить дом (дачу, коттедж, баню, квартиру и пр.) горячей водой.
- Аккумулировать тепловую энергию для использования при неработающей печке.
Тепловой аккумулятор, подключенный к теплообменнику для дровяной печи, накапливает энергию благодаря теплоемкости аккумулирующего агента. Поэтому изготовить его можно, изолировав любую емкость. Бочка, облитая монтажной пеной и частично заполненная щебнем или песком — это уже теплоаккумулятор. Если снабдить его четырьмя патрубками и правильно подключить, агрегат станет функциональным элементом системы.
Остывая на 1°C, вода нагревает 1 м3 неподвижного окружающего воздуха на 4°C. С этим связано успешное применение водяных теплоаккумуляторов.
Разновидности по конструкции
По месту расположения теплообменники бывают внутренними и внешними.

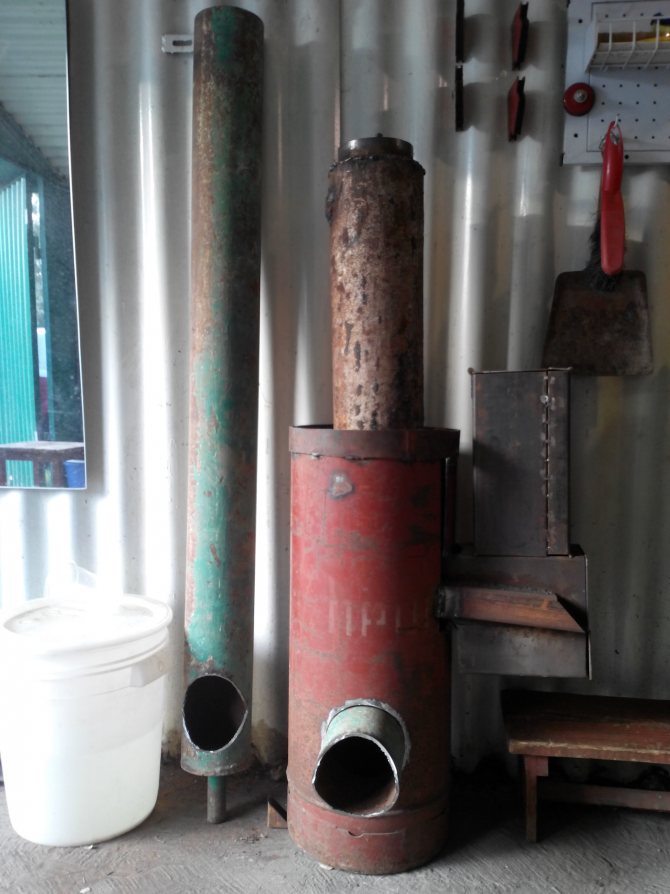

Внешние
Размещается возле дымохода. Это емкость, которая «окружает» дымоход. Нагрев теплоносителя происходит за счет тепла, которое выделяют продукты при сгорании.
Внутрь емкости помещают часть трубы, которая отводит продукты горения. За такими теплообменниками проще ухаживать. Они легко демонтируются для очищения от накипи и устранения дефектов.
Внутренние

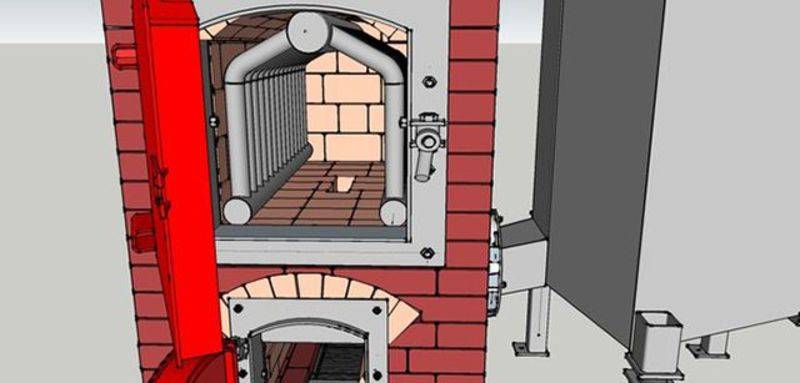

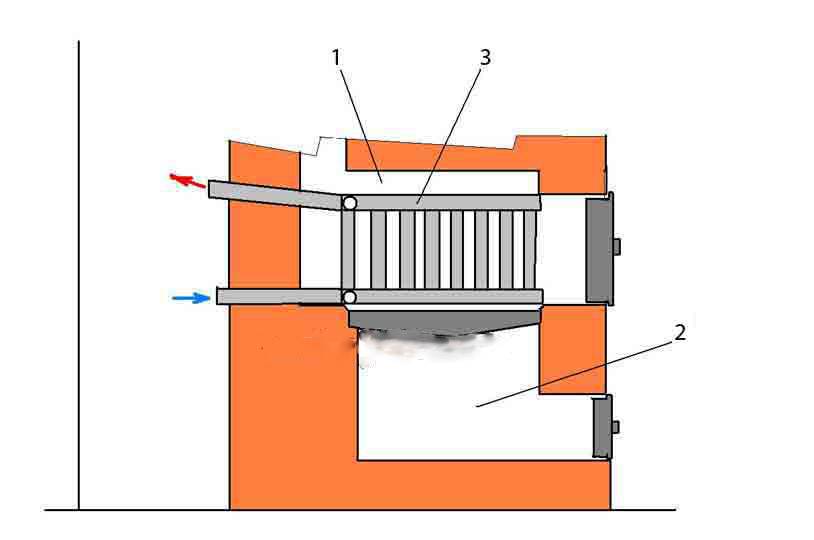

Это емкость, расположенная внутри печи, непосредственно над топкой. Устройство легко установить, но если появится необходимость очистить прибор от накипи или устранить дефекты, возникнут проблемы.
Как правильно выбрать?
Выбор того или иного нагревателя зависит от начальных условий и поставленных перед ним задач. Внутри печи он гораздо быстрее нагреет жидкость, но она может закипать. Образуется накипь, которая быстро выводит прибор из строя. Правильный расчет необходимой мощности позволяет избежать этой проблемы.
Расположенный возле дымохода печи, внешний нагреватель занимает больше места, жидкость греет значительно медленнее. Зато, к нему всегда есть доступ. В случае поломки, его легко починить или заменить. Теплоноситель закипает редко, просто не набирает столь высокую температуру, поэтому накипь не образуется. Выбор остается за хозяином.
Мнение эксперта Павел Круглов Печник с 25-летним стажем
Можно приобрести заводскую модель, которая будет стоить от 10 000 рублей, в зависимости от мощности. Стоимость качественной кирпичной печи с теплообменником начинается от 20 000 рублей, но, практика показывает, что она будет не так эффективна.
Ничего хитрого в устройстве прибора нет, насколько оправдана такая покупка — большой вопрос. Все можно установить своими руками.
Монтаж трубопроводов
Мы уже упоминали, что для трубопроводов лучше использовать трубы диаметром 3/4″, такой диаметр наиболее часто используется во всех отопительных системах и подходит по всем показателям для теплообменника бани.
Трубы могут быть металлическими или пластиковыми. Можно пользоваться и гибкими гофрированными шлангами, но нужно иметь в виду, что у них значительно меньше диаметр условного прохода, а это негативно сказывается на скорости водяного потока.
Дадим несколько советов по монтажу трубопроводов.
- Старайтесь максимально сокращать длину трубопроводов, не делайте много поворотов и изгибов трубы. Ваша задача – создать наиболее благоприятные условия для циркуляции воды.
- При использовании пластиковых труб не допускайте их перегрева в местах соединения с теплообменниками. Наличие внутри воды не допустит их полного прорыва из-за потери прочности, вызванного нагревом, но деформации возможны.
- Не забывайте в самом низком месте поставить сливной кран. Если баня длительное время не используется, то в зимний период нужно спускать всю воду из системы.
- Во время соединения трубопроводов предусматривайте возможность их демонтажа для выполнения ремонтных или регламентных технических работ.
- Старайтесь, чтобы длина горизонтальных участков трубопровода была минимальной. Все такие участки монтируйте под углом не менее 10°. Такие мероприятия положительно сказываются на скорости потока воды.
Цены на гибкую гофрированную трубку из нержавеющей стали
гибкая гофрированная трубка из нержавеющей стали
Во время пользования теплообменников возникают некоторые проблемы, способные «испортить настроение». Какие это неприятности и как их можно решать?
Нужно «ловить» момент, когда она будет приемлемой, но такой «момент» поймать почти невозможно. Дело в том, что во время приема душа печь продолжает гореть, соответственно, температура воды постоянно повышается. Что делать? Тушить огонь в печи? Это, конечно, не выход.
Мы предлагаем решить проблему при помощи смесителя. Если в бане есть водовод – отлично, он поможет не только создавать комфортную температуру, но и с помощью простейшей автоматики сделать наполнение емкости под воду автоматическим. Можно будет мыться без экономии воды, несколько уменьшаются риски ее закипания в теплообменнике. Если подвод воды отсутствует, то рекомендуем установить дополнительную емкость для холодной воды рядом с баком для теплой воды. Подсоединять его к душу нужно через смеситель.
Особенно часто такое случается во время монтажа теплообменника непосредственно в топке печи. Мы гарантируем, что вам никогда не удастся рассчитать параметры теплообменника таким образом, чтобы полностью исключить такое явление. Слишком сложные это расчеты и слишком много есть неизвестных и нерегулируемых показателей. Расчеты по скорости движения водного потока может выполнить только квалифицированный инженер-конструктор, отлично знающий законы теплотехники, гидротехники и монтажа. Но самая главная неизвестная величина – пламя в печи.
Никто и никогда не сможет точно сказать, сколько тепла дает печь в каждую отдельно взятую единицу времени. Оперативно увеличивать или уменьшать интенсивность горения пламени в зависимости от температуры воды невозможно. Решить проблему закипания воды предлагаем при помощи обыкновенных однофазных водяных насосов для отопительных систем. Встраиваются они непосредственно в трубопровод, мощность устройств 100÷300 Вт. Установка циркуляционного насоса не только устраняет риски закипания, но и значительно ускоряет время нагрева воды.
Надеемся, что наша информация будет полезной для владельцев бань и даст возможность не решать проблемы с теплообменниками, а предупреждать их возникновение еще на этапе изготовления и монтажа.
Видео – Как устроен универсальный теплообменник в банной печи
Традиционно для отопления частных домов используются печи. Однако в силу конструкционных особенностей или увеличения площади помещения их мощности бывает недостаточно для эффективного обогрева всего строения. В таком случае приходится искать пути для повышения теплоотдачи при тех же затратах. При желании можно сделать теплообменник для печи своими руками. Это значительно повысит уровень теплоотдачи.
Выбор теплоносителя
Останавливая свой выбор на той или иной системе обогрева с водяным контуром, важно продумать, какой теплоноситель будет использоваться. В зимнее время загородные и дачные домики посещают не часто, и отопление в них необходимо только на момент приезда владельцев
Потому собственники отдают предпочтение незамерзающим жидкостям, консистенция которых не меняется с наступлением сильных морозов. Такие жидкости устраняют возможную проблему разрыва труб. Если же в качестве теплоносителя используется вода, то перед отъездом её нужно сливать и заполнять вновь перед использованием. Также в качестве теплоносителя могут использоваться:
антифриз – особая жидкость, предотвращающая замерзание. В отопительной системе применяется 2 вида антифриза – пропилен гликоль и этиленгликоль
Выбирая такой способ, важно знать, что этиленгликоль крайне токсичен, потому обращение с ним должно быть соответствующим. теплоноситель на глицерине. Считается более эффективным и безопасным (не взрывоопасен и не воспламеняется)
Глицериновая жидкость дорогостоящая, но поскольку печь заполняется ею только один раз, есть смысл вложиться в покупку. К тому же, глицерин замерзает только, если температура падает ниже —30 градусов. солевой раствор или раствор природного минерала бишофита. Стандартное соотношение – 1:0,4. Такой водно-солевой раствор не застывает до —20 градусов.
Как выбрать теплоноситель
С подробной инструкции по выбору теплоносителя для систем отопления и техническими характеристиками можно ознакомится здесь
Монтаж
Установка печи с водяным контуром может осуществляться по двум схемам. Первый сценарий предусматривает циркуляцию жидкости таким образом: холодная вода опускается вниз, а тёплая поднимается наверх
Тогда при монтаже печи важно не нарушить правильный перепад высоты
Второй сценарий используется в случае, когда циркуляция жидкости естественным образом невозможна. Тогда монтируются насосы, обеспечивающий искусственный кругооборот воды.
Для удобства, установка отопительной системы проходит в несколько подходов. Сначала монтируют дровяную печь или камин, выводят дымоходы, соблюдая правила пожарной безопасности. Позже – разводят водяной контур по всему дому.
Материалы для теплообменников
Чаще всего теплообменник изготавливается, как трубная конструкция. Это и понятно, ведь труба уже в своем готовом виде имеет полость, по которой может двигаться вода или другая жидкость. А соответственно трубы, изготовленные из разных материалов, могут быть использованы в процессе изготовления теплообменника.
- Пластиковые трубы, сюда же входит и металлопластик. Если их сравнивать со стальными трубами, то можно отметить, что их теплопроводность раз в двести ниже, по сравнению со сталью.
- А вот медная труба имеет более высокую теплопроводность, чем стальная. И разница эта составляет в 7,5 раз.
Теперь представьте, сколько метров каждой трубы необходимо, чтобы они одинаково обеспечивали теплом проходящий по трубам теплоноситель. Навскидку получается так:
- Металлопластиковой трубы нужно будет 4000 м.
- Стальной – 25 м.
- И медной всего лишь 3,5 м.
Вот теперь становится понятным, какой материал лучше, а который вообще не стоит использовать. Сразу же оговоримся, что эти сравниваемые показатели берутся для труб одного диаметра. Единственный момент, который смущает в этом соотношении, это стоимость труб. К примеру, 3,5 м медной трубы практически стоит столько же, сколько 25 м стальной. К тому же сталь прочнее и лучше выдерживает тепловые нагрузки. Зато медь пластичнее, что позволяет избегать сложных монтажных и сборочных процессов и придавать теплообменнику различную форму, к тому же без большого труда. То есть, эти небольшие отклонения все же приходится учитывать, выбирая материал для изготовления теплообменника своими руками.

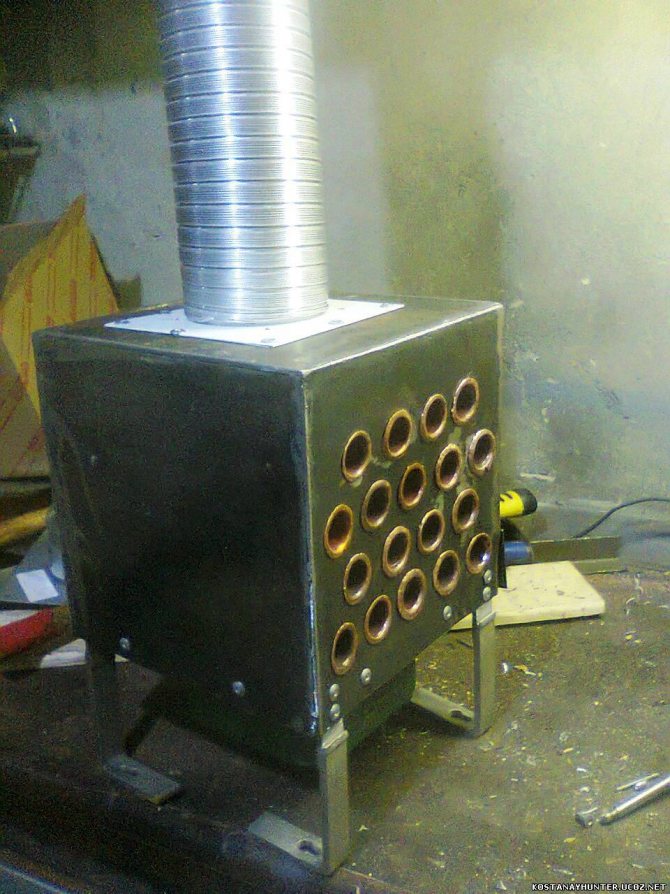

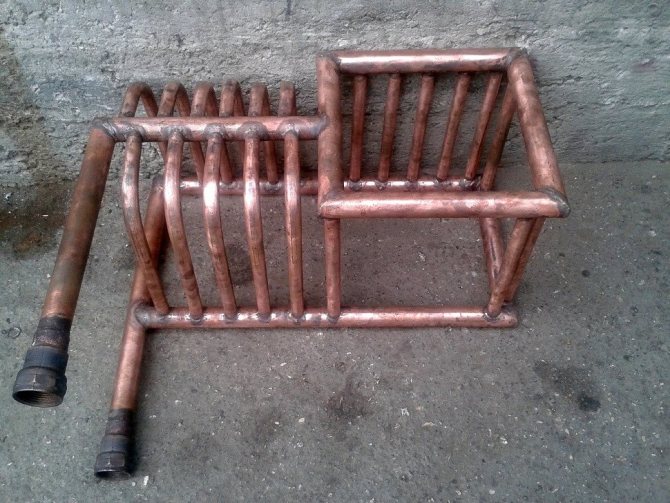

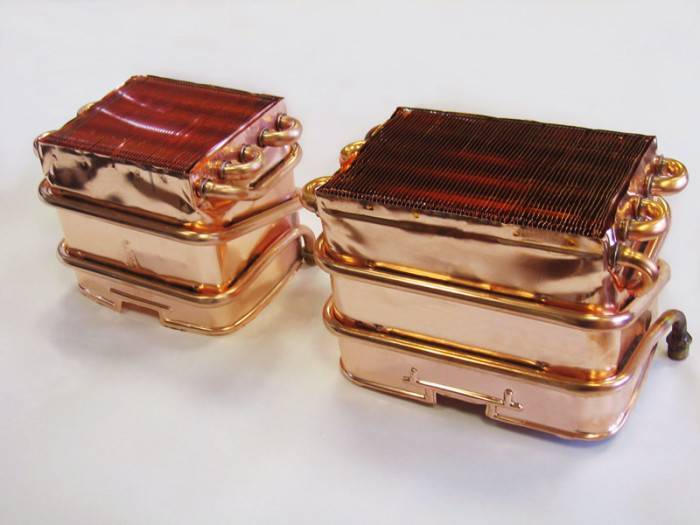

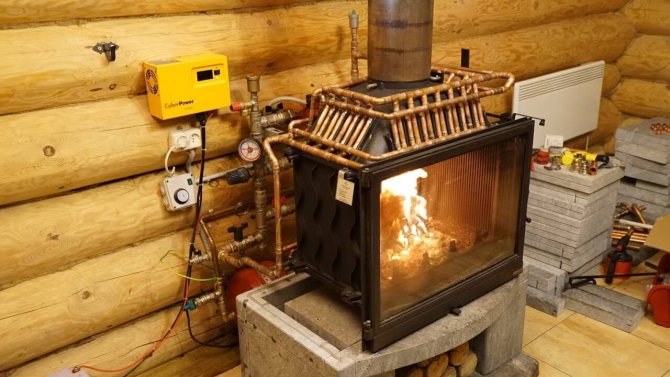

Медные теплообменники
Печь с медным теплообменником, конечно, работает в несколько раз эффективнее. Показатель пластичности материала дает возможность минимизировать его размеры, к примеру, скручивая в спирали. Кстати, сам размер теплообменника никоим образом не влияет на работоспособность прибора, ведь в данной конструкции наиважнейшим показателем является площадь отбора тепла. А, значит, чем больше витков спирали будет в приборе, тем больше площадь соприкосновения.
Изготовлен из меди
В настоящее время самодельный медный теплообменник может работать по-разному. Есть два пути нагреть теплоноситель:
- Пропустить его по внутренним полостям, передавая тепловую энергию от внешнего источника. Так в основном работают все традиционные отопительные котлы и печи.
- Пропустить теплоноситель по межтрубному пространству, а по внутренним полостям теплообменника пропустить энергоноситель, к примеру, насыщенный пар.
То есть, технология нагрева теплоносителя будет зависеть от того, какой источник тепла вами будет использован. Кстати, такие системы могут работать не только на нагрев, но и на охлаждение.

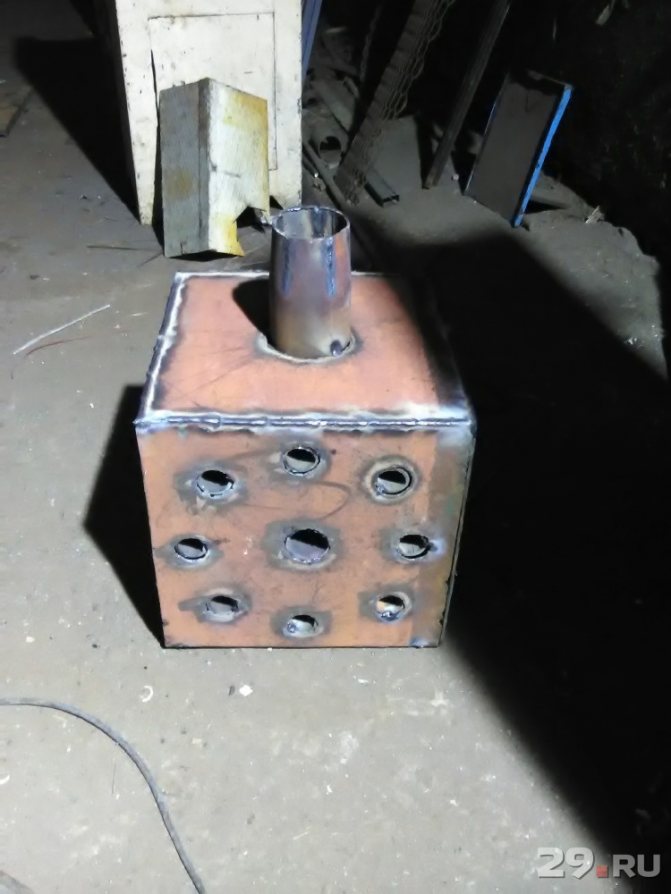

Стальной вариант
Стальные теплообменники для печи изготовить своими руками непросто. Для этого домашний мастер должен владеть навыками работы со сварочным аппаратом и другими слесарными инструментами (особенно болгаркой). Такое устройство требует основательного подхода. К примеру:
- Для изготовления своими руками теплообменника требуется труба из жаропрочной стали с толщиною стенки не меньше 5 мм.
- Проварить такую толщину и не оставить раковин или других дефектов может квалифицированный сварщик.
- Необходимо подобрать конструкцию узла, чтобы она точно подходила к конструкции камеры сгорания котла. И не только по размерным показателям, но и по форме, и по точному и равномерному расположению деталей и частей. Здесь необходимы уже инженерные знания.
- Необходимо разбираться в вопросах теплотехники. Небольшая ошибка может привести к тому, что теплообменник вроде бы находится в зоне отбора тепловой энергии, а ее оказывается недостаточно для обеспечения отопительной системы дома.

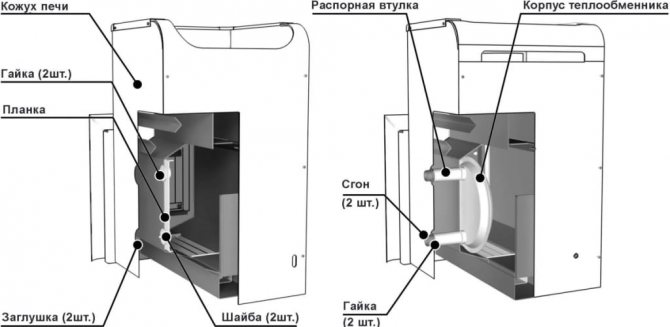

Установка теплообменника на банную печь
Так как все перечисленные модели серьёзно отличаются между собой по способности противостоять перегреву, место для установки конкретной модели выбирается исходя из особенности устройства топки и материала, из которого изготовлен теплообменник.

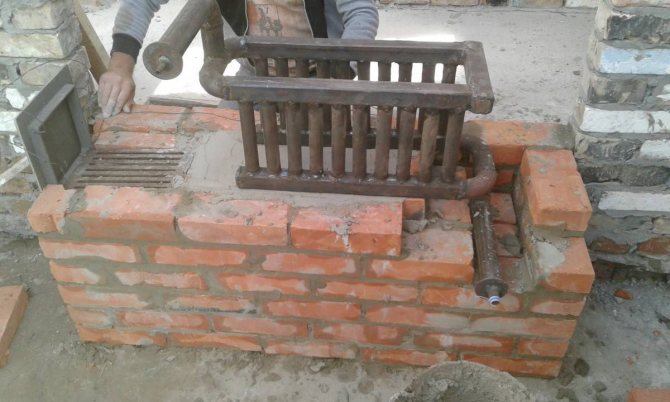

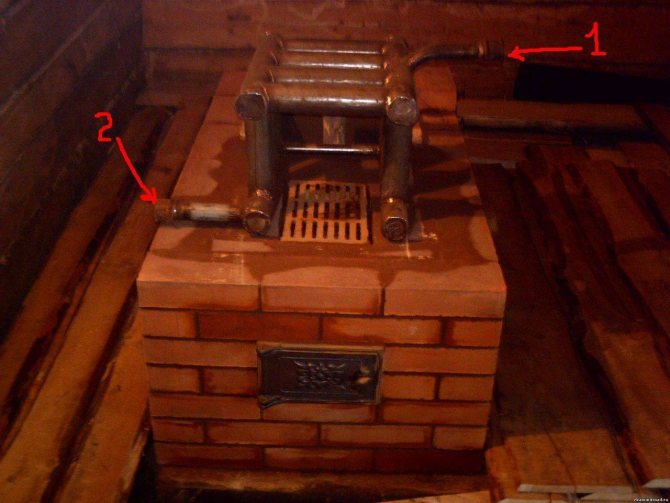

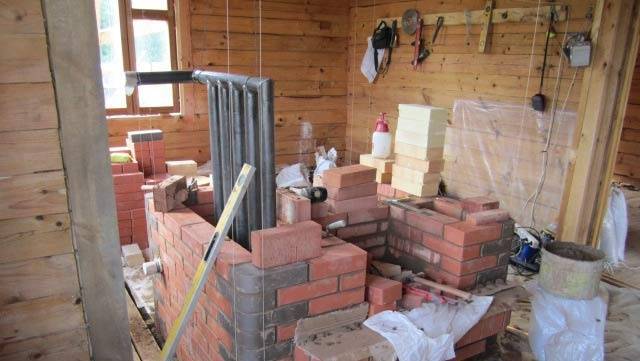

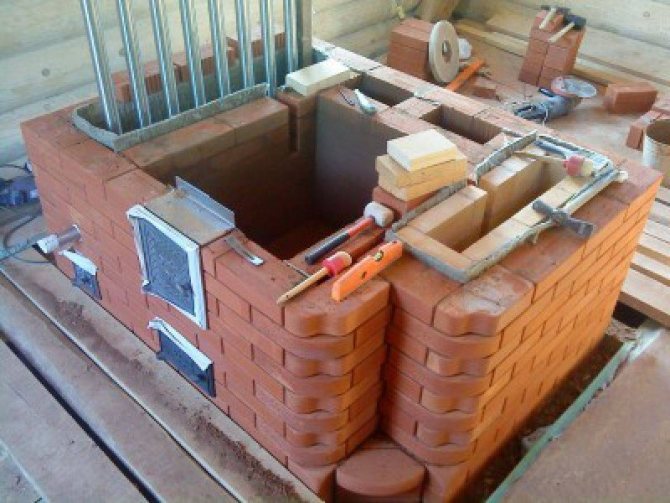

Каркасные или регистровые системы, как правило, используются в кирпичных банных печах. Аппарат заделывается в верхнюю часть топки или в свод печи еще на этапе её постройки. При этом патрубки для подключения к баку выводят с тыльной или с боковых сторон печного корпуса.
Таким же способом устанавливаются плоские змеевики из меди и нержавейки. Они могут быть заделаны как в свод, так и в одну из вертикальных стенок топочной камеры в банной печи.

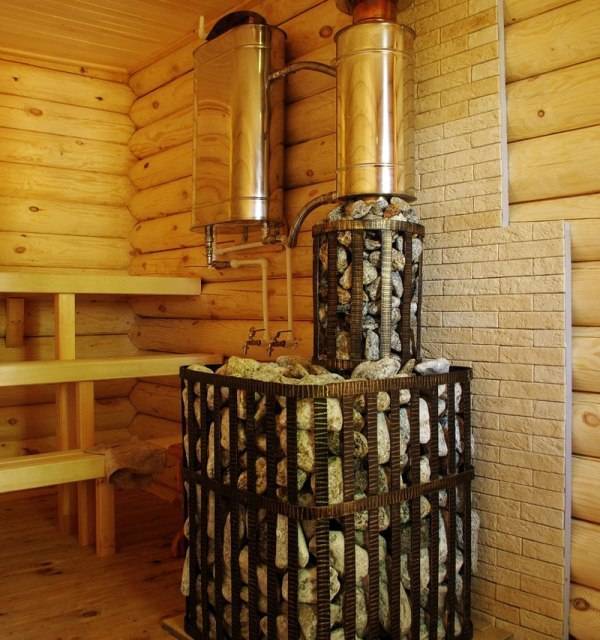

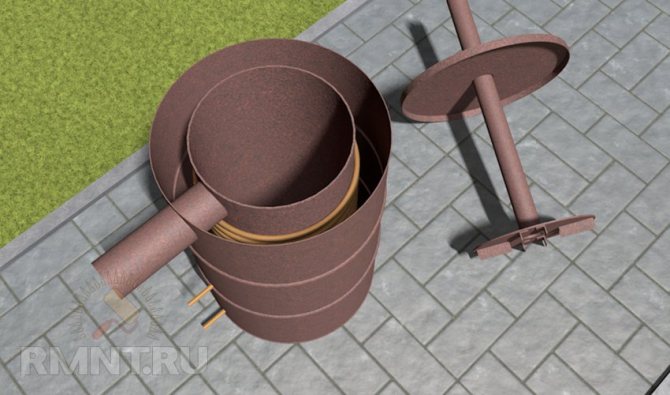

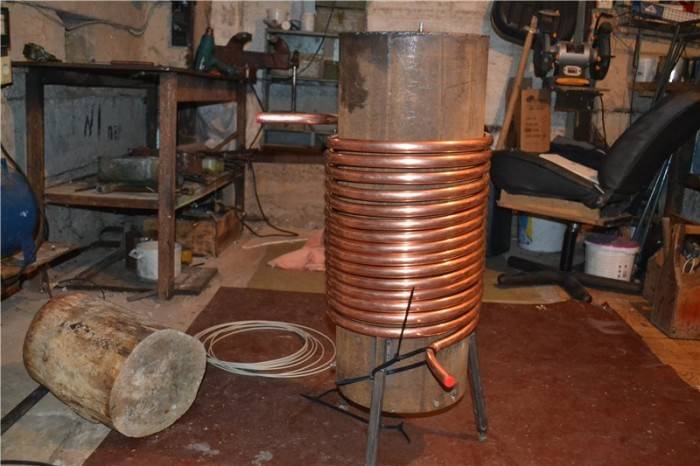

Витые медные змеевики традиционно устанавливают на верхний дымоход. Иногда змеевик располагают непосредственно под насадным центральным баком для горячей воды. В баке греется вода для обрызга каменки, а в медном теплообменнике нагревается вода для душа или моечного отделения.

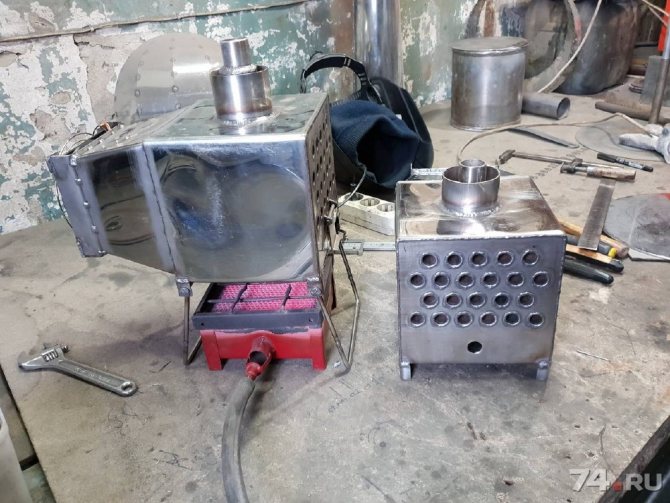

Тарельчатые и коробчатые теплообменники устанавливается на одной из боковых стен в банной печи. Обычно их используют для стальных или чугунных печек. Для установки достаточно вырезать в стенке два отверстия. После чего на выходные патрубки одеваются распорные втулки, и теплообменник устанавливается внутри топки с помощью накидных гаек. Подобный тип теплообменника называют ещё сухим, так как вода при любых обстоятельствах не попадает внутрь топочной камеры.
Важно! Коробчатые и регистровые теплообменники устанавливают внутри банной печи так, чтобы уменьшить контакт поверхности металла с наиболее горячей частью фронта горения.
Теплообменник должен получать большую часть тепла внутри печи не за счет конвекции и обтекания раскаленными газами, а в виде инфракрасного излучения от стен и свода банной печи. Чтобы избежать перегрева, трубы теплообменного контура приходится экранировать листами из нержавеющей стали. В результате и ресурс повышается, и вода в теплообменнике нагревается более равномерно, без кипения и паровых фонтанов.

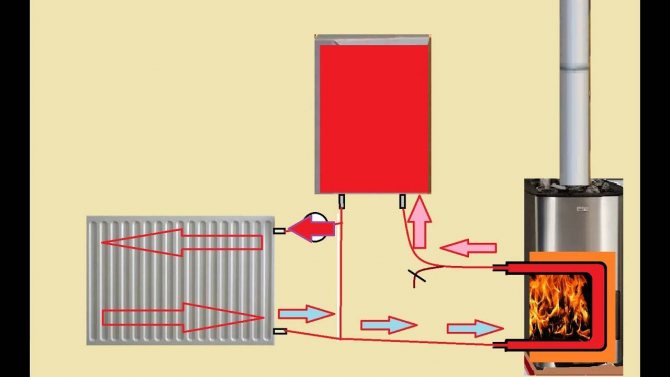

Схема подключения теплообменника для бани
Практически все модели теплообменных устройств работают по принципу самотека или естественной конвекции воды в полузамкнутой системе труб. Поэтому при разработке схемы установки аппарата отбора тепла необходимо придерживаться двух правил:
- Входной и выходной патрубки теплообменника должны располагаться на разных уровнях, расстояние по вертикали между нижней и верхней точками подвода воды должно быть не менее 20-25 см. Нижний патрубок используется для подвода холодной воды, верхний — для отвода кипятка;
- Подключение к патрубкам греющего контура банной печи необходимо выполнять только с помощью гибких соединений, а соединительные муфты обязательно уплотнять теплостойким силиконом.
Речь идет не о гибких резиновых шлангах в металлической оплетке, они для этих целей не подходят, даже если на этикетке присутствует маркировка «для горячей воды» или что-то подобное.
Важно! Из-за сильного теплового излучения, идущего от стенок банной печи, резина стареет и перегорает за считанные недели.
Опытные пользователи рекомендуют выполнять подключение бака к теплообменнику в бане с помощью гибких газовых шлангов из нержавейки.

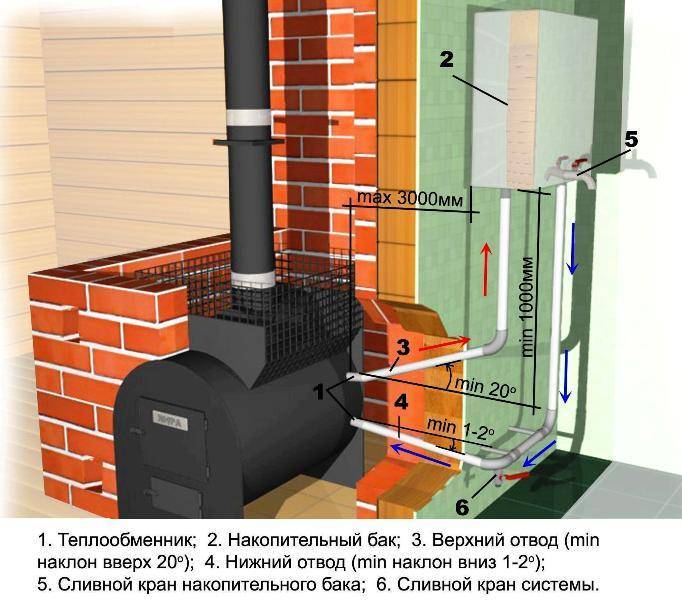

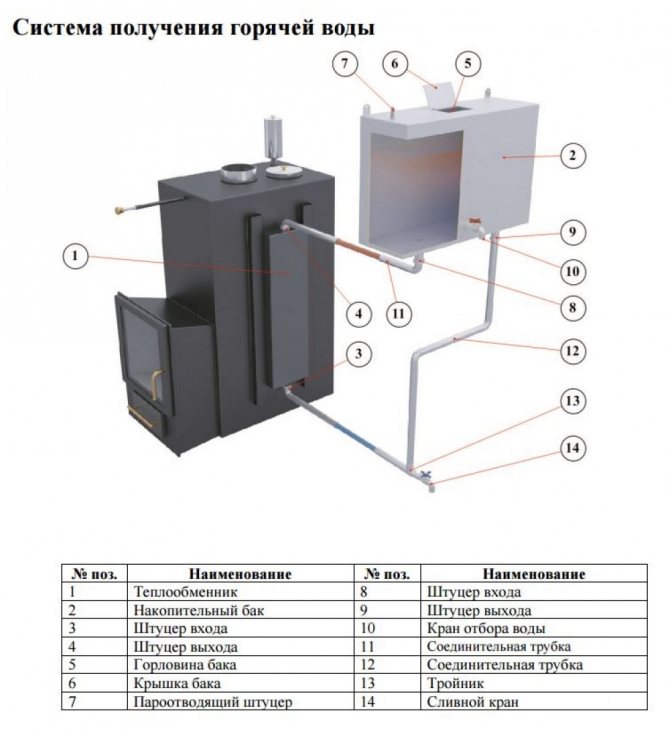

Как подключить теплообменник к банному баку

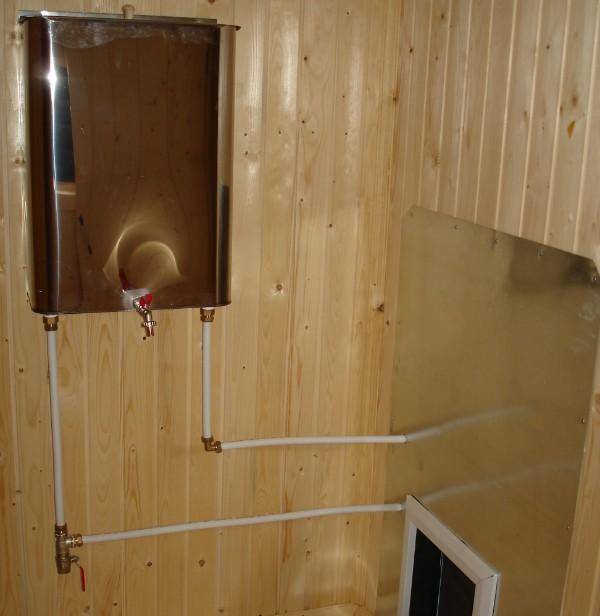

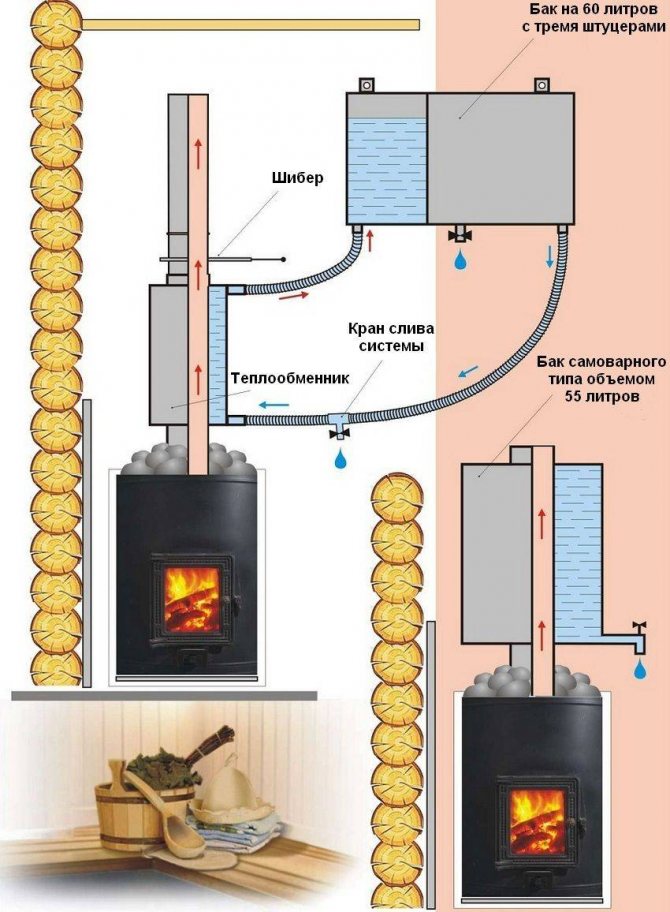

Классической схемой установки считается выносной бак для бани с теплообменником. Это означает, что емкость с горячей водой для душа и уборки помещения располагается либо на ближайшей стене, либо за пределами парилки, поближе к душевой кабинке.
Важно обеспечить определенный перепад высоты между выходом из теплообменника банной печи и донной частью емкости с водой. Обычно эта величина выбирается в пределах 50-70 см
Для коробчатых и регистровых схем, плоских змеевиков бак находится на уровне 120 см над уровнем пола. Это удобно, можно зачерпнуть горячей воды через верхний люк.
Другое дело, если змеевик теплообменника для бани установлен на трубу дымохода. В этом случае бак придется поднимать на высоту 180-200 см, поэтому в днище или на выходе из контура устанавливать бронзовый кран для горячей воды.
Трубопроводы, ведущие от теплообменного контура печи к баку, обычно располагают под уклоном. Холодная магистраль от нижнего патрубка подводится к питающему баку под прямым углом, это обеспечивает максимальную величину гидростатического напора в контуре. Отходящая магистраль устанавливается под углом 25-30о. Делается это для отделения пузырей воздуха и пара, образовавшихся в потоке воды при нагреве.
На холодной магистрали обязательно делают колено и ставят сливной шаровый кран, с помощью которого можно легко слить воду из банного теплообменника.
Как подобрать или рассчитать размеры печного котла
После того, как вы выбрали вид теплообменника, необходимо определиться с его размерами. С одной стороны его габариты должны соответствовать размеру места, куда он будет установлен.
Чаще всего теплообменники помещают в топливник печи, но иногда в дымовых каналах или камере бесканальной печи. При этом необходимо учесть, что между кирпичной кладкой и регистром должен быть зазор 0,5-1 см, учитывающий тепловое расширение металла.
Кроме этого, необходимо знать требуемую мощность печного теплообменника. Как ее определить?
Она зависит от тепловой мощности системы водяного отопления, необходимой для обогрева дома, которая в свою очередь зависит от теплоизоляционных свойств его наружных конструкций и максимальной отрицательной температуры наружного воздуха зимой. Упрощенно можно ориентироваться на средний показатель: 10-12 кВт на 100 м 2 площади дома.
Как же вычислить необходимую площадь печного котла, для обеспечения такой тепловой мощности? В среднем, принято считать, что для обеспечения тепловой мощности 5-10 кВт необходимо около 1 м 2 теплообменной поверхности котла. Величина этого показателя зависит от температуры горячих газов, соприкасающихся с теплообменником и температур воды (теплоносителя) на его выходе и входе, что в свою очередь, в значительной степени зависит от режима топки и вида топлива.
Полную мощность теплообменника можно вычислить по формуле:
Q=SQуд,
где: Qуд – его удельная мощность, ккал/час; S – его полезная площадь (соприкосновения с нагревающей средой), м 2 .
Удельную мощность можно вычислить по формуле:
Qуд = k(T-t)S,
где: k=12 ккал/час на 1°С – коэффициент теплопередачи «газ-вода» через стальную поверхность; Т = (Tмакс+Tмин)/2 – средняя температура нагревающей среды (пламя, газы), °С; t = (tмакс+tмин)/2– средняя температура теплоносителя (вход+выход/2), °С.
Если печь будет работать периодически (около 2 часов) на дровах, то средние температуры среды и теплоносителя будут максимум: 500 и 70°С соответственно и с 1 м 2 теплообменника в этом случае можно будет получить максимум 6 кВт тепловой мощности.
Если печь будет работать на угле и постоянно, то средние максимальные средние показатели среды и теплоносителя могут быть: 800 и 70 °С соответственно. В этом случае с 1 м 2 площади печного котла можно будет снять около 10 кВт.
Если известна общая требуемая тепловая мощность котла и режим топки (а значит и удельная его мощность), то вполне можно определить, какую полезную площадь поверхности он должен иметь:
S =Q/Qуд, м 2 .
В зависимости от того из какого материала будет изготавливаться теплообменник, можно подсчитать, сколько потребуется труб или листового металла, чтобы обеспечить такую площадь соприкосновения с нагревающей средой. При этом в расчет берется только та поверхность, которая будет непосредственно контактировать с горячими газами или пламенем.
Например, если печной котел будет изготавливаться сплошным (только из листового металла), то в расчет следует принимать только внутреннюю его поверхность. Если же он будет изготавливаться из труб, то практически вся их поверхность будет участвовать в теплообмене (их длина х диаметр х 3,14). При комбинировании разных материалов, необходимо будет вычислять площадь соприкосновения с нагревающей средой каждого элемента отдельно, а потом суммировать.
Если необходимо увеличить тепловую мощность котла при тех же габаритных размерах, можно в его конструкцию добавить дополнительные элементы (например, трубы). Если же его мощность получается слишком большой, то можно уменьшить его длину. Другими словами: в каждом конкретном случае необходимо делать расчет и корректировку размеров регистра, привязывая их к размерам и конструкции самой печи, а также мощности системы водяного отопления дома, которую придется обеспечивать тепловой энергией.
Изготовление своими руками
После того, как подобран вид печного котла, материал и сделан расчет размеров можно приступать к его изготовлению своими руками
При этом необходимо обратить внимание на качество сварочных работ. Оно должно быть на высоком уровне, так как данный агрегат будет эксплуатироваться в достаточно агрессивной среде, а для того чтобы выполнить его ремонт, скорее всего, придется разбирать печь или ее часть
Поэтому, если вы не уверены в своих способностях сварщика, то лучше эту работу поручить опытному специалисту, предварительно заготовив все необходимые элементы конструкции.
После выполнения сварочных работ необходимо заполнить регистр водой, проверить нет ли протечек и выполнить его опрессовку при давлении, превышающем рабочее в системе отопления, как минимум, в 2 раза.
Каких видов могут быть самодельные печные теплообменники
Кроме, рассмотренных выше, конструкционных различий печных котлов, зависящих от выбранного материала для их изготовления, их конструкции могут отличаться и в зависимости от вида печи, для которой они собственно и предназначены. Такие печи могут быть отопительными или отопительно-варочными.

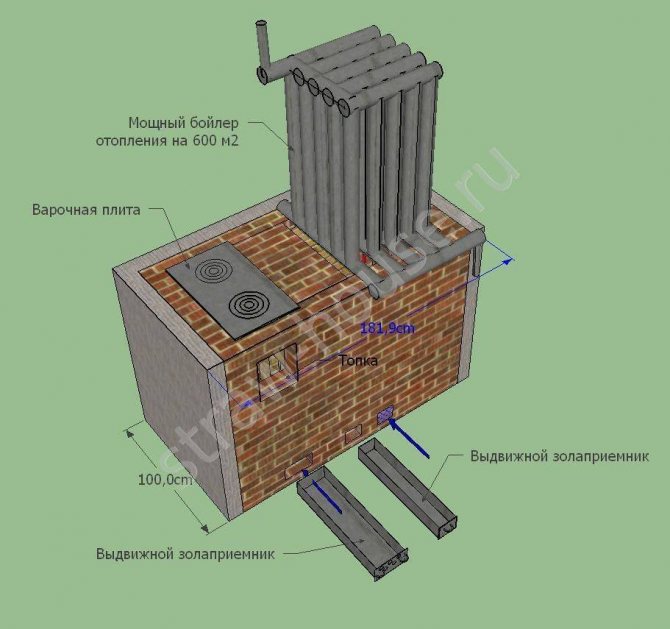

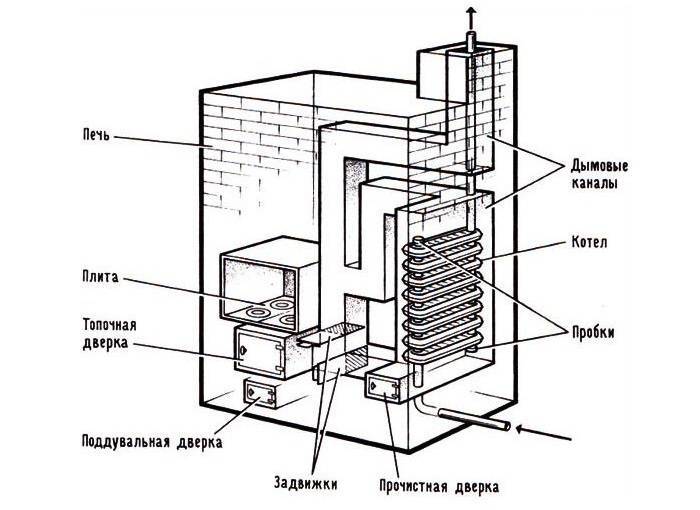

Конструкция теплообменника для отопительно-варочной печи отличается тем, что в верхней его части есть открытое пространство для доступа пламени к варочной плите. В регистрах же для отопительных печей верхняя часть, как правило, закрыта сплошным листом или рядами труб.
Форма и размеры печных котлов подбираются в соответствии с размерами и формой того места, где их предполагается установить (чаще всего это топливник печи), а также в зависимости от его необходимой тепловой мощности.

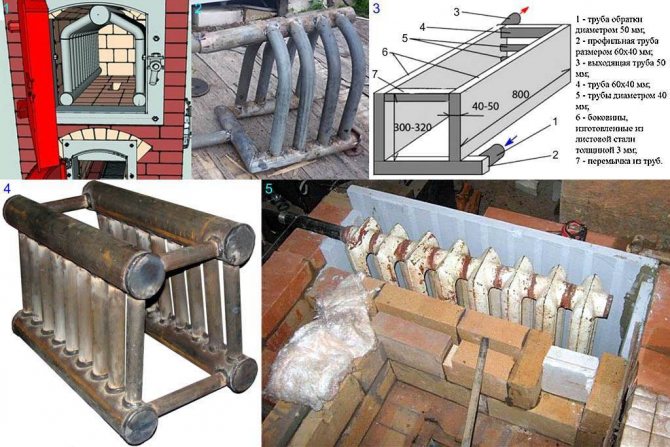

Конструкции котлов для отопительных печей с водяным контуром
Здесь мы рассмотрим три наиболее распространенные конструкции, выполненные отдельно из листового металла и труб, а также их комбинирования.
Вариант 1.

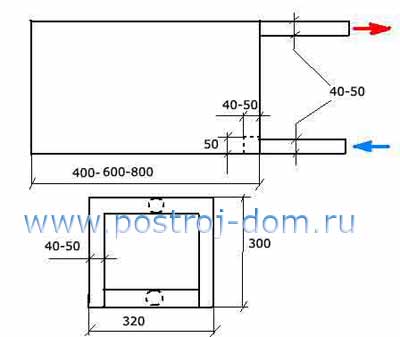

Теплообменник представляет собой сплошную П-образную конструкцию, сваренную из листового металла, предназначенную для расположения в топливнике отопительной печи. Теплообменной поверхностью являются его внутренние стенки.
Теплообменник из листового металла для отопительной печи
Вариант 2.

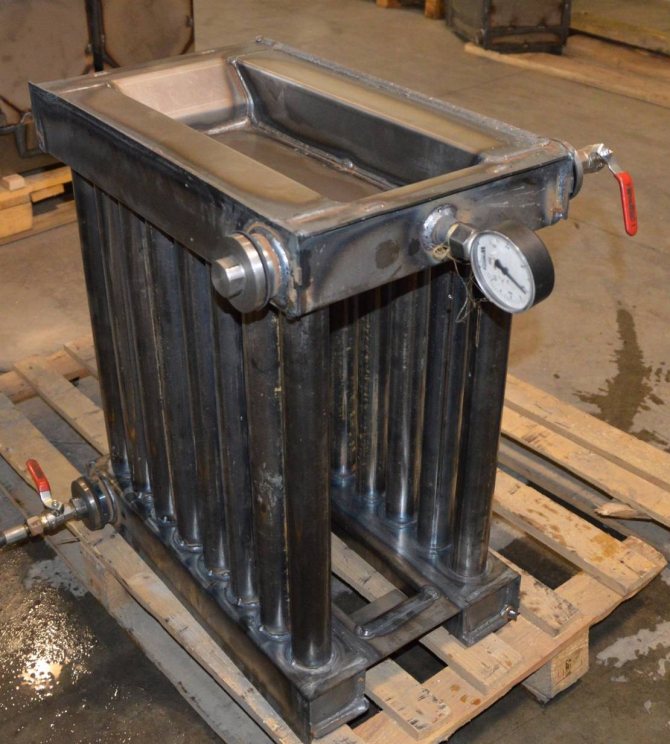

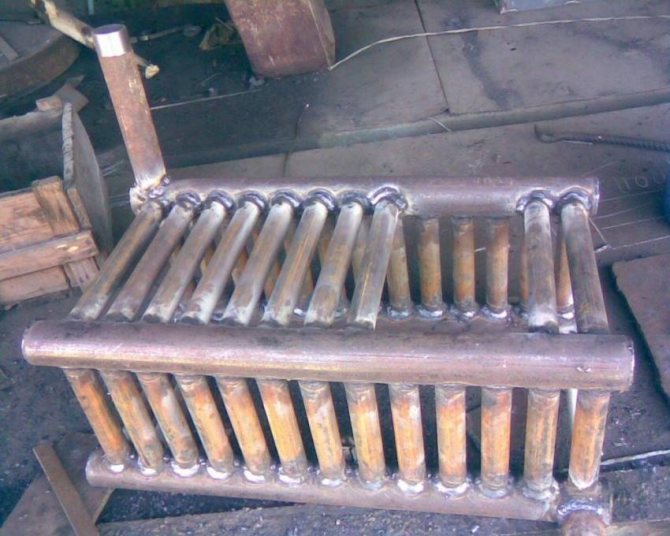

Печной котел из труб. Холодная вода из системы подается через «обратку» в нижнюю U-образную трубу основания теплообменника (диаметром 40-50 мм и с толщиной стенки 3-4 мм), постепенно нагреваясь, она по Г-образным вертикальным трубам (такого же сечения, как и U-образное основание или меньше) поднимается вверх и попадает в верхнюю трубу-коллектор, а из нее, уже нагретой, в систему отопления дома. Такой регистр является более эффективным, чем изготовленный из листовой стали, но и более сложным в изготовлении, так как придется делать множество стыков труб между собой и сваривать их.
Печной регистр для отопительной печи из труб

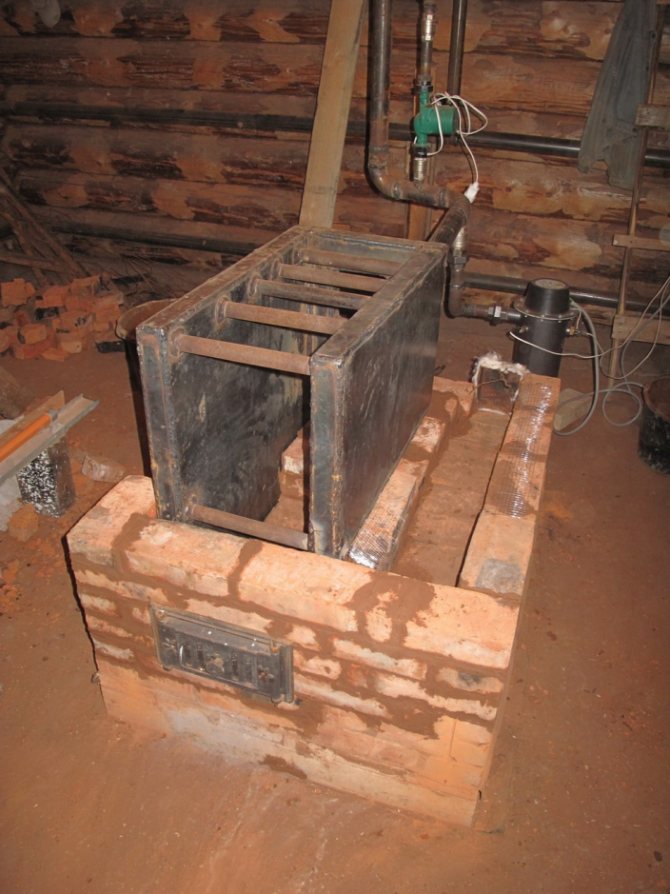

Вариант 3.

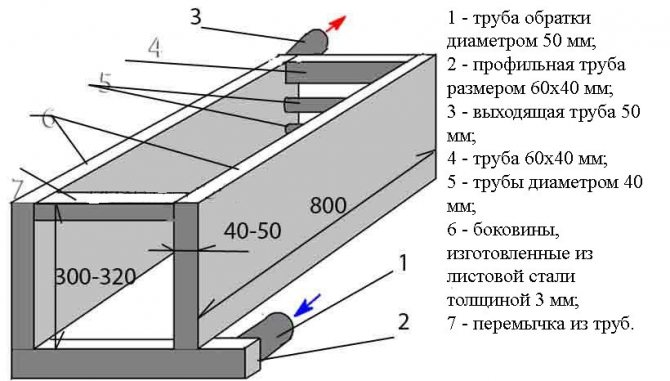

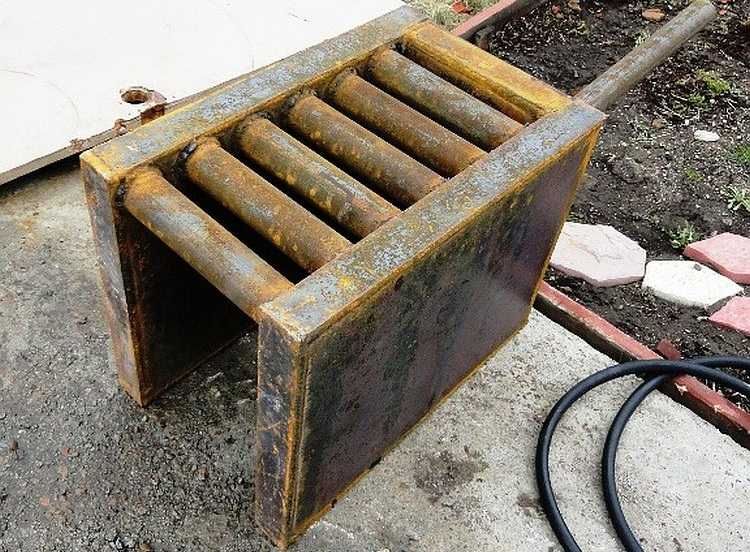

Боковые поверхности этого регистра изготавливаются из листового металла толщиной 3-5 мм и представляют собой сплошные панели толщиной 40-45 мм, а верхней части они соединены между собой рядом горизонтальных труб диаметром 40-50 мм.
Использование труб вместо сплошной поверхности (как в варианте 1) позволяет увеличить площадь соприкосновения с нагревающей средой, а использование листового металла для боковых панелей, упрощает процесс изготовления, что немаловажно если вы решите его сделать своими руками.
Печной котел из листового металла и труб для отопительной печи
Печные котлы (регистры) для отопительно-варочных печей
Теплообменники для отопительно-варочных печей могут также быть изготовлены, как из листового железа, так и труб (круглых или профильных), а также при их комбинировании. Рассмотрим несколько вариантов.
Вариант 1.

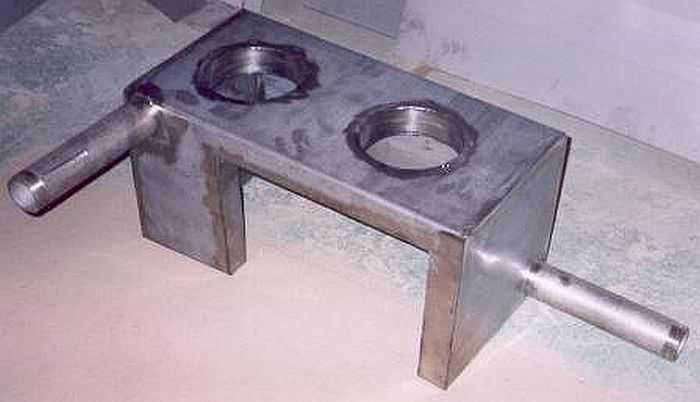

Теплообменник для отопительно-варочной печи или кухонной плиты в виде двух сплошных боковых панелей из листового металла («книжка»), соединенных между собой.
Теплообменник для отопительно-варочной печи
Вариант 2.

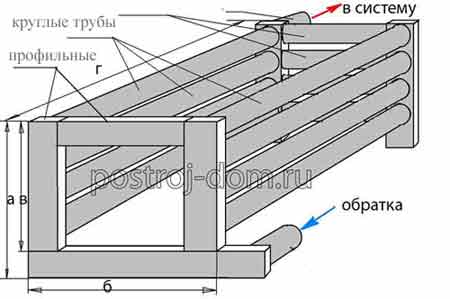

Печной котел из труб круглого и прямоугольного сечения: круглые (диаметром 40-50х4 мм) расположены горизонтально и соединены в конструкцию с помощью прямоугольных 50-60х40х4 мм. Такая комбинация разных видов труб облегчает изготовление котла. Размеры а, б, в и г рассчитываются, в зависимости от размеров топливника и необходимой мощности регистра.
Теплообменник для отопительно-варочной печи из круглых и профильных труб
Вариант 3.

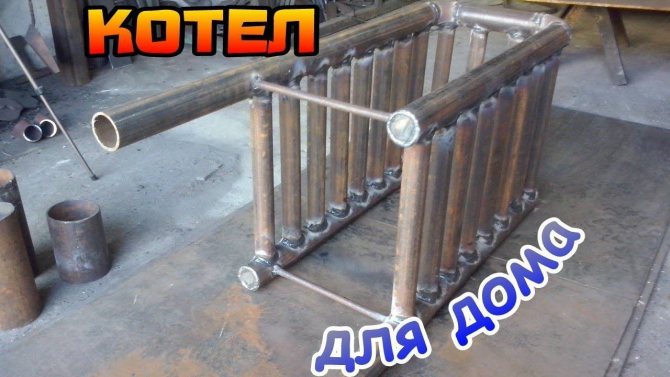

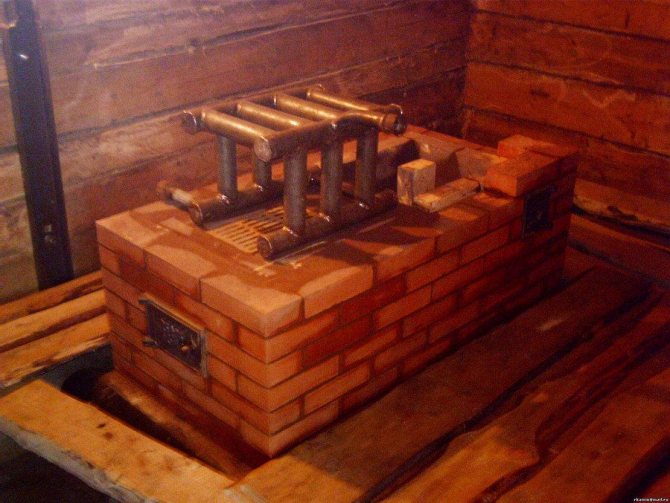

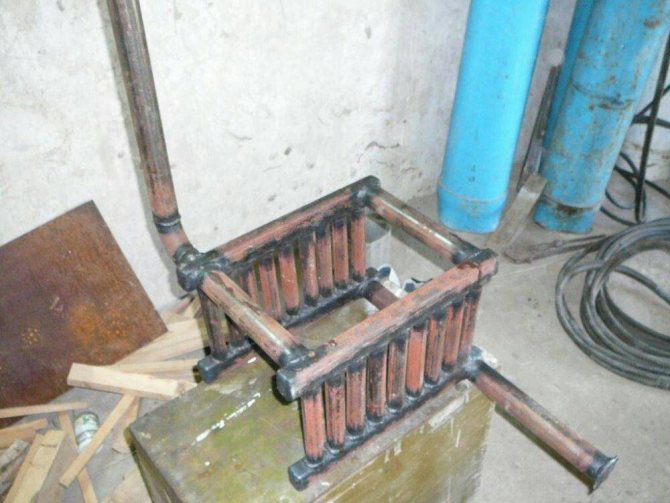

Теплообменный регистр только из круглых труб. Представляет собой два горизонтальных контура, соединенных вертикальными трубами. Холодная вода из системы подается в нижний контур, а нагретая с верхнего контура подается обратно в систему отопления.
Регистр для отопительно-варочной печи из труб
Выбираем материал

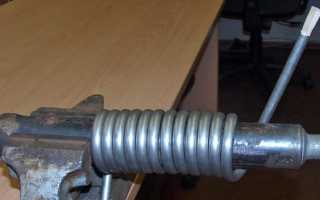

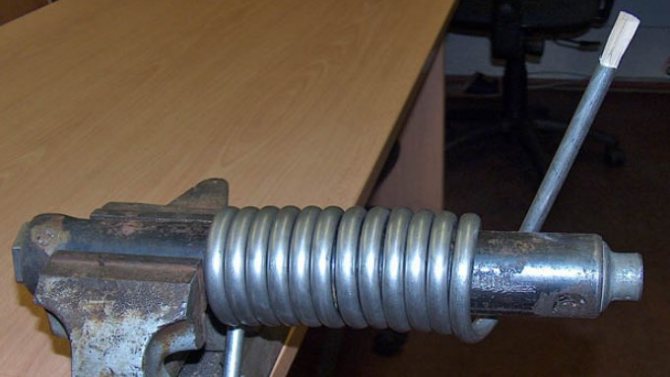

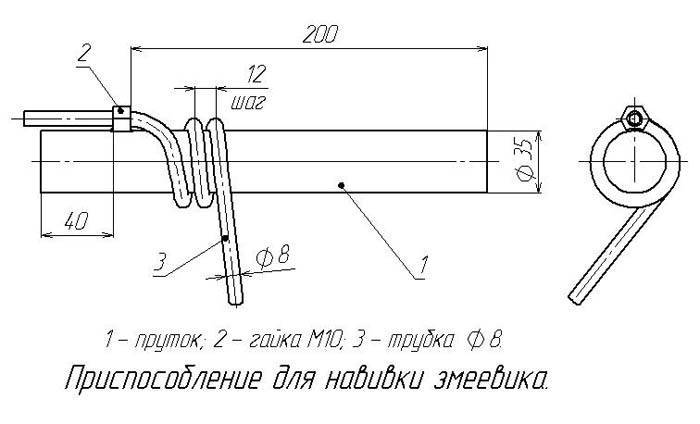

Змеевик традиционно изготавливается из трубы, протяженность и диаметр которой определяются желаемым уровнем теплоотдачи. Эффективность работы конструкции будет зависеть от теплопроводности используемого материала. Чаще всего используются трубы:
- медные с коэффициентом теплопроводности 380;
- стальные с коэффициентом теплопроводности 50;
- металлопластиковые с коэффициентом теплопроводности 0,3.
Медный или металлопластиковый?
При одинаковом уровне теплоотдачи и равных поперечных размерах длина металлопластиковых труб будет в 11, а стальных в 7 раз больше, чем медных.
Именно поэтому для изготовления змеевика лучше всего использовать отожженную .
Ищем подручные средства
Учитывая высокую стоимость материалов, будет уместно рассмотреть возможность использования уже отслуживших свое изделий, но еще не выработавших полностью ресурс. Это не только снизит затраты на изготовление теплообменника, но сократит время на выполнение монтажных работ. Как правило, предпочтение отдается:

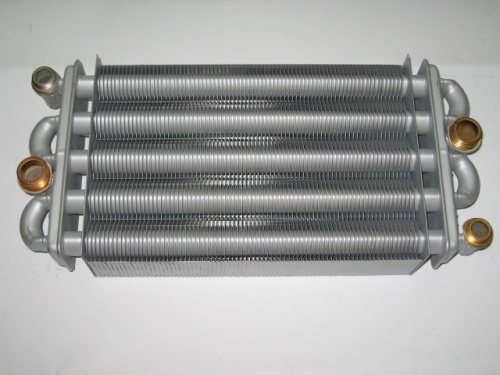

- любым радиаторам отопления, не имеющим течи;
- полотенцесушителям;
- радиаторам от автомобилей и другим похожим по конструкции изделиям;
- проточным водонагревателям.

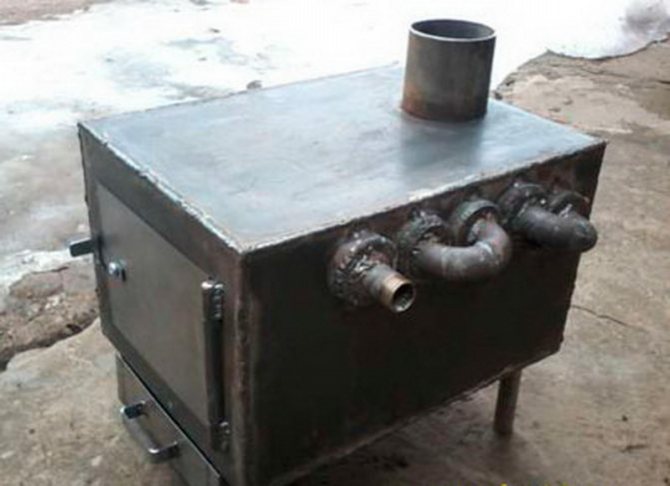

Чаще всего в качестве теплообменника выступает металлический бак емкостью до 5 литров с вмонтированными патрубками. Непосредственный контакт с огнем отсутствует. Прибор позволяет нагреть холодную воду, которая затем поступает в радиаторы или съемный бак большей емкости, расположенный в этой же или соседней комнате.
В результате, протапливая печь в одной комнате, можно будет обогреть и другую. По своему конструктивному исполнению теплообменник для печи может быть внешним и внутренним.
Внешний

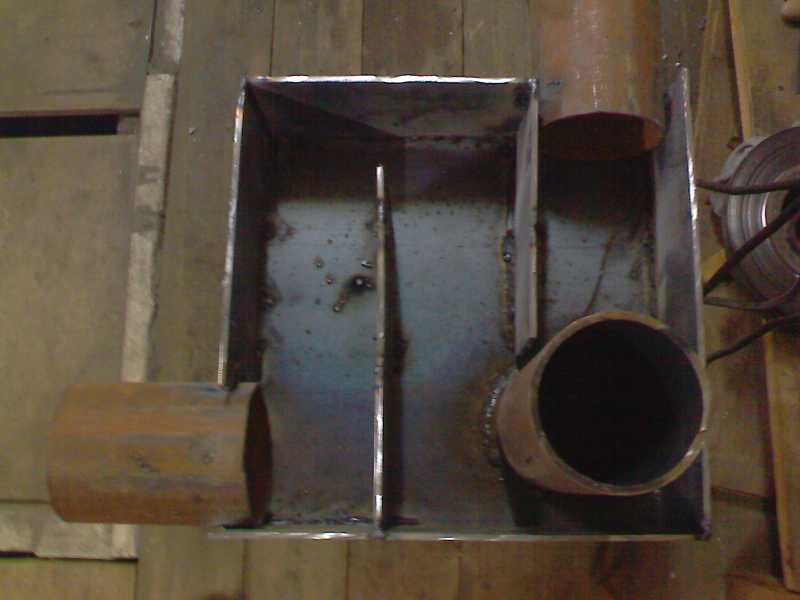

Такой тип очень напоминает резервуар, заполняемый теплоносителем. Внутри емкости располагается часть трубы, используемая для отвода продуктов горения. По своему конструктивному исполнению внешний теплообменник более сложный, чем внутренний, так как предъявляет повышенные требования к выполнению сварочных работ.
Однако его техническое обслуживание осуществлять намного проще. При необходимости резервуар может быть демонтирован с целью удаления накипи или устранения протечки.
Внутренний
Монтируется над топкой прямо внутри печи. Отличается простотой монтажа, но при необходимости проведения технического обслуживания могут возникнуть определенные трудности. Особенно если печь выложена из кирпича.
Чтобы этого избежать, в момент разработки конструкции стоит позаботиться о ремонтопригодности будущего теплообменника.
Конструктивные элементы оборудования
Как правило, для создания полноценного отопления дома используется целостная система. Она состоит, в первую очередь, из металлического бака, обладающего достаточно существенной емкостью. К нему подключаются специальные патрубки. Этот элемент никаким образом не контактирует с открытым огнем. С помощью печного оборудования производится обогрев воды, после чего она поступает по змеевику в отдельные комнаты строения. В этом случае может обеспечиваться равномерный и качественный обогрев всего дома. Здесь важно правильно подсоединить оборудование к печи, причем сам прибор может подключаться снаружи или внутри печи.
Особенности кирпичных печей
Все виды конструкций подобного плана известны уже несколько сотен лет и давно доказали свою надежность. Но отдавая предпочтение такому отоплению нужно взвесить все за и против.
Чем хорош такой вариант
- Если пытаться обогреть дом при помощи обычной печи, работающей на твердом топливе, то в среднем 1м² конструкции способен обогреть 30м² площади стандартного дома с потолками до 3м. Соответственно получается, чем больше дом, тем больше нужно строить печь. Система же имеющая встроенные водяные регистры вырабатывает в 2,5 раза больше тепла и при этом может иметь достаточно скромные размеры.
- Если инструкция по укладке конструкций была выполнена в соответствии со всеми требованиями, то печь будет служить верой и правдой не один десяток лет. Профилактический осмотр и косметический ремонт под силу любому хозяину, в отличие от варианта с твердотопливным котлом.
Принцип нагрева регистров.
- На данный момент существует несколько распространенных проектов, если русская печь не для каждого помещения подойдет, плюс ее монтаж требует высокой квалификации, то шведские или голландские кирпичные печи с водяным отоплением своими руками, при большом желании, сложить можно.
- Еще одним положительным моментом такого отопления является то, что в данном случае совсем не обязательно строить сложные многоканальные конструкции, ели вопрос о наличии жарочной поверхности не стоит, то такую систему можно смонтировать на основе обычного камина.

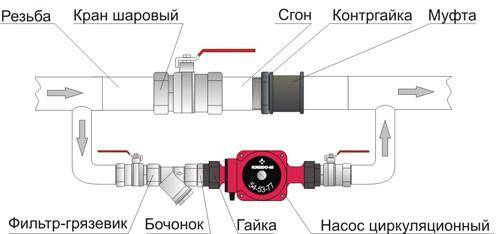

Важно: если максимальное КПД традиционной кирпичной конструкции не превышает 50%, то при использовании хороших регистров, грамотной трубной разводки и врезанного в систему циркуляционного насоса для отопления. КПД может доходить до 85%, что вполне сопоставимо с современными твердотопливными котлами

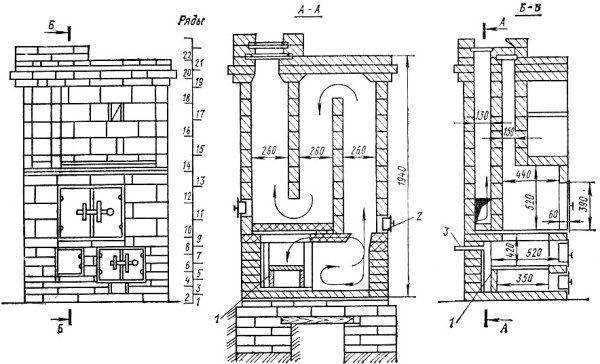

Схема печи с котлом отопления.
- Не последнюю роль играет цена на стройматериалы и топливо. Саму конструкцию можно сложить из материала оставшегося после строительства дома. Что же касается топлива, то дрова, каменный уголь или брикеты не относятся к заоблачно дорогим видам и вполне доступны практически всем.
- Большинство конструкций оборудуется жарочной поверхностью и духовкой, что позволяет параллельно готовить пищу.
Изъяны системы
Чтобы запустить систему на проектную мощность потребуется время, в отличие от электрических агрегатов, на разогрев кирпичных стенок конструкции и теплоносителя в трубной разводке уйдет не менее получаса.
Схема отопления от камина.
- Если сравнивать с твердотопливными котлами сопоставимой мощности, то габариты таких конструкций будут намного больше. Плюс устанавливать их нужно, как правило, в центре жилища, что забирает достаточно много полезной площади.
- Любая твердотопливная отопительная система провоцирует образование достаточно большого количества пыли. Как вы не старайтесь, но убирать в помещении, где установлена кирпичная печь нужно будет намного чаще.
- Все конструкции подобного плана относятся к объектам повышенной пожарной опасности. Работать в автономном режиме они не могут. Помимо вероятности возникновения пожара, существует еще опасность распространения угарного газа при неправильной эксплуатации или закипания теплоносителя в системе, что также чревато неприятными последствиями.
Дата: 25 сентября 2021
Преимущества и недостатки
Конструкции со встроенным теплообменником имеют массу преимуществ:
- Система энергоэффективна и экономична. Кирпичная кладка не потребует серьезных финансовых вложений, затраты на трубы и радиаторы будут в любом случае, а теплообменник на порядок дешевле готовых котлов. При эксплуатации печи, затраты на обогрев дома составят несколько тысяч рублей на закупку дров за зимний период.
- Дизайн кирпичной печи скрывает неказистые элементы, при желании в систему можно добавит камин или декор.
- Обогрев помещения не зависит от местонахождения конструкции, радиаторы устанавливаются в любом месте
- Кирпичная печь остывает долго, водный контур будет горячим еще несколько часов после прогорания дров.
Некоторые издания к плюсам системы водяного контура относят возможность его установки в уже готовую печь, что в принципе возможно, но на практике такой вариант связан с большим количеством проблем, которые предстоит решить.
Разборка и последующая сборка печи самое необходимое, что придется сделать. Цена исправления неправильно установленного регистра сопоставима со стоимостью новой печки, поэтому за такими работами обращайтесь к профессионалам.
Недостаток такой конструкции является продолжением её достоинств, чтобы самому сделать печь с теплообменников необходим опыт, как в кладке кирпичей, так и в монтаже систем отопления. Если опыт приходит с годами и количеством изученного материала, то при строительстве печи с водяным контуром следует учитывать её недостатки:
Очаг является пожароопасным элементом, необходимо позаботиться о мерах препятствующих попаданию огня на легковоспламеняемые предметы; Печь занимает значительную площадь дома, проектируйте комнаты заранее, включите большой обогревательный в дизайн помещения; Около печки температура будет всегда выше, чем в остальном помещении; Процесс нагрева печи нельзя мгновенно остановить. Если используете систему с закрытым контуром и циркулярным насосом, отключение электричества (даже кратковременное на несколько минут) и остановка насоса приведут к закипанию воды в теплообменнике. Чтобы этого избежать предусмотрите комбинированную систему движения воды в контуре. При нерегулярном использовании системы отопления воду из неё необходимо сливать, что ведет к преждевременному износу всей конструкции. В противном случае вода замерзнет, что приведет к разрушению всего комплекса устройств. Нельзя разжигать печь без воды в контуре
Это приведет к разрушению регистра и реконструкции печи, чтобы использовать печь в летнее время, не «включая» батарее применяют оригинальные конструкции установки теплообменников. Существует риск отравления угарным газом, как и при использовании всех твердотопливных средств отопления, особое внимание необходимо уделить правильному изготовлению дымохода.
Сделать в доме отопительную систему на основе печи с теплообменником и батареями – экономически выгодное решение, но к проектировке и строительству необходимо подходить грамотно, учитывая все нюансы работ.
