Ракетная печка является популярным вариантом, когда речь заходит о создании агрегата своими руками, способного обогреть помещение или стать подобием плиты в походных условиях. Чертежи и схемы подобной конструкции должны иметься в наличии у людей, любящих туризм.
Создать печку своими руками не сложно – потребуется немного времени, подходящие инструменты, материалы, устойчивые к воздействию открытого огня и сильному нагреву. Подобная печка имеет несколько особенностей, отличий, делающих печку выгодным вариантом для изготовления.
Стационарная походная ракетная печь устанавливается, как внутри помещений (коттеджей, дачных домиков) вдоль стены, так и на специальной площадке, в том числе и на открытом пространстве. Подходит для качественного отопления помещения площадью 45-50 м2 (учитывается наличие/отсутствие перегородок, стен, отдельных комнат, высота потолков).
Принцип работы
Прежде чем приступать к изготовлению агрегата, следует подробно рассмотреть принцип его работы. Сразу хотелось бы уточнить, что ракетная печь для дома не имеет ничего общего с реактивным двигателем и полётами в космос. Подобное название печи было присвоено в народе за счёт необычного внешнего вида: агрегат очень похож на перевёрнутую ракету и при работе издаёт характерное гудение.
Гудение появляется у печи только при определённом режиме работы, когда в топливник подаётся слишком большое количество кислорода. Обратите внимание на то, что если ваша печь слишком громко гудит или издаёт несвойственный рёв, это свидетельствует о неправильной, неэкономичной и неэффективной работе. Правильная работа ракетной печи сопровождается еле слышным шелестом.
Переносную ракетную печь очень часто берут с собой в поход для подогрева пищи
Тепловые агрегаты подобного типа в зависимости от сферы применения можно разделить на:
Первые в основном используются в походных условиях, они мобильны, легко транспортируются и не занимают много свободного места. Второй вид конструкции более капитальный. Его используют для установки в помещениях, для обогрева комнаты или для подогрева пищи.
Принцип работы ракетной печи проще всего показать на примере простейшей туристической топки «Робинзон». Конструкция представляет собой перевёрнутую трубу в виде буквы «Г».
Читайте также:
В ту часть трубы, которая находится в горизонтальном положении по отношению к поверхности земли, загружается твёрдое топливо (дрова, щепки), далее топливо поджигается со стороны вертикальной части трубы.
В переходном канале создаётся тяга, которая усиливается по мере прогрева топлива, в связи с чем для эффективной работы необходимо перекрывать подачу воздуха снаружи. Если подача воздуха не будет ограничена, дрова перегорят впустую, и никакая тепловая энергия в итоге не будет получена.
Даже простейшая ракетная печь способна обеспечить нагрев воды в большой ёмкости за считанные минуты. Если произвести правильную изоляцию верхней части трубы, в устройстве можно будет сжигать толстые поленья и обогревать помещение большой площади.
Компактная походная печь из профильной трубы
Предлагаем вашему вниманию еще один вариант самодельной ракетной печки, которую можно использовать как на даче, так и на природе, если вы часто путешествуете на автомобиле.
Несмотря на то, что принцип работы данной печи такой же, как и у всех предыдущих вариантов, выглядит она немного нестандартно.
Это из-за того, что автор решил модернизировать классическую печь-ракету, и сделать более практичный вариант.
Фишка в том, что помимо варочной поверхности, в данной конструкции присутствует еще дополнительное отделение, которое можно использовать для запекания разных овощей.
-
Читайте также:
Первым делом нужно определиться с габаритами ракетной печи.
Потом отрезаем заготовки из профтрубы. Свариваем П-образную варочную поверхность и зачищаем сварные швы болгаркой.
Варочная поверхность имеет два отверстия с торца. К одному отверстию необходимо будет приварить топку с колосником, к другому — кусок трубы, на который будет устанавливаться дымоход.
После этого отрезаем заготовки из листового металла, и привариваем их между стенками варочной поверхности — и в итоге получаем то самое дополнительное отделения для запекания овощей. Чтобы процесс готовки проходил быстрей, необходимо будет изготовить крышку.
К нижней части ракетной печи привариваем четыре гайки — в них будут вкручиваться ножки, в роли которых выступают болты.
Последний штрих — покраска готового изделия термостойкой краской.
С пошаговым процессом изготовления этой печи вы можете ознакомиться в авторском видеоролике. Идея принадлежит автору YouTube канала mansoo lee.
Виды ракетных печей
В зависимости от типа конструкции ракетные печи подразделяют на:
- Ракетная печь с водным контуром (при правильном обустройстве способна заменить полноценный твердотопливный котёл);
- Ракетная печь из газового баллона;
- Ракетная печь «Огниво – Хозяин»;
- Простая ракетная печь из кирпича с лежанкой;
- Походные варианты из металлических труб.
Общий вид ракетной печи, выполненной из газового баллона
Видео описание
Как кладется ракетная печная конструкция из 21 кирпича показано в следующем видеоролике:
Монтаж ракетной печной конструкции с лежанкой
Ракетная печь из кирпича, которая дополнена отапливаемой лежанкой – это один из вариантов практичной конструкции. Хотя для ее создания требуется больше времени. Ведь она представляет собой массивную конструкцию, которая на самом деле является комбинированным вариантом.
На заметку! Лежанка печной конструкции может быть выполнена в форме дивана или кровати. На отапливаемом месте нередко размещают матрас и отдыхают днем или ночью.
Сам процесс изготовления ракетной печной конструкции с лежанкой выполняют следующим образом:
- Создают углубление на 100 мм, чтобы можно было установить топку. В процессе такой работы используют шамотный кирпич. Из него выкладывают основание.
- Устанавливают опалубку строго по периметру печной конструкции. На этом же этапе укладывают арматуру или сетку на основании из кирпича.
- Заливают конструкцию раствором.
- Ждут, пока бетонированное основание высохнет. Его отверждение происходит в течение 24 часов.
- Выкладывают кирпичное основание.
Забетонированное печное основание с углублением под топливный отсек Источник kuhnidizayn.ru
- Формируют стенки путем монтажа нескольких кирпичных рядов.
- Создают нижний ракетный канал.
- Укладывают кирпичи поперек нижнего канала. При этом оставляют не заложенным отсек топки и дымоотводящее отверстие. Кирпичами закрывают только камеру сгорания.
- Берут корпус от старого цилиндрического бойлера, который обрезают с обеих сторон. Это позволяет получить трубу большого диаметра.
- Закрепляют фланец на нижней части старого корпуса. Он нужен для монтажа трубы горизонтально расположенного теплообменника. Все соединения выполняют сваркой.
- Приваривают к бойлерному корпусу выходной патрубок.
- Обрабатывают цилиндрическую конструкцию грунтовкой, а потом наносят на нее несколько слоев термостойкой краски.
- Приваривают сбоку горизонтально расположенного дымохода отводку. Она будет использована при создании зольника.
- Выкладывают строго вертикально кирпичную жаровую трубу. Ее размер составляет 180*180 мм.
Выложенный вертикальный дымоотводящий канал Источник stroyfora.ru
- Одевают кожух на выложенную кирпичную трубу.
- Помещают в пространство между жаровой трубой и кожухом перлитовые шарики.
- Замазывают глиняным раствором нижнюю часть жаровой трубы для предотвращения высыпания теплоизоляционного материала.
- Изготавливают крышку топки из отрезанной бойлерной части.
- Готовят раствор из глиняной смеси и опилок, количество которых может достигать 50%.
- Обмазывают получившейся смесью, ранее созданную конструкцию.
- Формируют внешний контур печки из кирпичей.
На заметку! Во время придания печной конструкции нужной формы можно использовать мешки с щебнем. Они выкладываются в нужной последовательности, потом обмазываются саманной смесью. Это глиняный раствор с добавлением опилок.
- Устанавливают на подготовленное основание 200-литровую бочку, нижний патрубок которой должен быть направлен в сторону лежанки. Она будет наружным корпусом печи.
- Формируют гофрированный канал. Через него будет подаваться уличный воздух. Канал прокладывают к топке. Благодаря его наличию печь будет использовать для сгорения дров воздух с улицы, а не из помещения.
Гофрированная труба для формирования канала, через который к топке будет подаваться уличный воздух Источник sod-98.ru
- Выполняют проверку работоспособности печной конструкции путем ее растопки.
- Соединяют патрубок на кирпичном основании с трубопроводами теплообменника в лежанке.
- Придают форму лежанке точно так же, как и при формировании внешнего вида основного корпуса.
Сформированная печная ракетная конструкция с лежанкой Источник pinimg.com
Достоинства и недостатки
К достоинствам печи ракетного типа можно отнести:
-
Читайте также:
- Высокий показатель тепловой отдачи, который в некоторых случаях достигает 18 кВт;
- Высокий КПД;
- Сверхэффективная работа, которая характеризуется полным выгоранием дров, углей и сажи, загруженных внутрь;
- Для обеспечения горения подойдут даже отходы деревообрабатывающей промышленности (щепки, листья, сучья, ветки, листья вне зависимости от степени влажности);
- Экономичное горение и малый расход древесины;
- Высокий температурный режим на выходе (подогрев большой ёмкости с водой осуществляется за несколько минут).
Вместе с достоинствами, у печей подобного типа выделяют и недостатки:
- Установка змеевика для подогрева воды снижает тепловую эффективность печи;
- Непрерывный цикл горения делает невозможным установку ракетной печи в гаражах и банях;
- Маленький размер топки не даёт за один раз загрузить сразу большое количество топлива, для обеспечения длительного горения производится постоянная подкладка дров.
Как сделать ракетную печь своими руками
Многие принимают решение установить ракетную печь за счёт возможности изготовить её из подручных средств. Такая печь не требует дорогостоящих материалов и комплектующих, при этом выделяется среди других дровяных печей оригинальной конструкцией.
Для изготовления печи достаточно хоть немного разбираться в чертежах и уметь работать руками. Специально для домашних мастеров мы рассмотрим несколько вариантов изготовления ракетной печи.
Походная из профильной трубы
Данная конструкция выделяется максимальной простотой, поэтому именно с неё можно начать работы по освоению технологии строительства ракетных печей. При правильном подходе весь процесс производства займёт не более 3-4 часов.
Изготовленная печь будет иметь небольшие габаритные размеры и вес, именно поэтому её удобно брать с собой в походы и на рыбалку.
Мы рассмотрим немного усложнённый вариант ракетной печи, за счёт дополнительной детали значительно облегчится процесс дальнейшего использования агрегата. Речь идёт о небольшой металлической пластине с решёткой, которая вынимается для удобной загрузки дров.
Чтобы сделать печь, необходимо приготовить следующие элементы:
- Два отрезка квадратной трубы размерами 15 на 15 см (толщина металла – 3 мм). Длина одной трубы – 45 см, другой – 30 см;
- 4 полоски стали толщиной 3 мм и размерами 30 на 5 см;
- 2 стальные полосы толщиной 3 мм и размерами 14 на 5 см.
- Решётка из металла размерами 30 на 14 см. Если решётку подходящих размеров не удалось приобрести, можно изготовить её самостоятельно из стальных прутков.
Походная печь-ракета выполняется в виде загнутого отрезка трубы
Производство печи включает в себя следующие этапы:
- Производим разметку двух труб для дальнейшего среза болгаркой под углом в 45 градусов;
- Соединяем трубы между собой подрезанными сторонами и свариваем;
- Вверху вертикальной трубы делаем на углах 4 пропила, вставляем в них подготовленные полоски из стали, чтобы образовался крест, привариваем конструкцию;
- Делаем раму для выдвижной решётки из оставшихся стальных полосок, накладываем на раму решётку и привариваем;
- Проверяем печь на работоспособность;
- Когда агрегат полностью остынет, окрашиваем его жаростойкой краской для придания привлекательного внешнего вида.
Конструкцию можно немного усовершенствовать, приварив к выдвижной решётке ручку.
Некоторые умельцы изготавливают печь-ракету прямо в походных условиях из двух жестяных банок из-под газировки. Такая печь даёт минимальное количество тепла, однако для подогрева ужина или стакана воды её вполне хватит.
Из газового баллона
Для изготовления ракетной печи из газового баллона, схема которой представлена на рисунке, потребуется:
- 80 см стальной трубы с диаметром 158 мм и толщиной металла 4 мм;
- 150 см стальной трубы с диаметром 127 мм и толщиной стенки 3,4 мм;
- Труба профильная длиной 100 см, размером 12 на 12 см и толщиной стенки 4 мм;
- 2 пустых газовых баллона;
- Листовой металл;
- Стальные прутки;
- Материал для тепловой изоляции;
- Металлическая труба диаметром 12 см для дымохода.
Схема печи из газового баллона с размерами
Процесс производства включает следующие этапы:
- Профильную трубу разрезаем на две части. Одна должна иметь длину 30 см, вторая – 35 см. Во второй трубе выпиливаем отверстие под топку и под вертикальную трубу будущей плиты;
- Оставшийся кусок профильной трубы распиливаем вдоль, привариваем его к топке (будет служить отверстием для подачи воздуха);
- Привариваем топку к вертикальной трубе;
- Изготавливаем дверцы для топки и зольника;
- Проверяем работоспособность изготовленной конструкции (первичная камера), дожидаемся её остывания;
- С помощью болгарки выпиливаем в нижней газового баллона отверстие под топку. Привариваем трубу диаметром 120 мм, которая будет выполнят роль дымохода, в нижней части трубы проделываем отверстие для чистки дымохода;
- К дымоходу привариваем кусок трубы немного большего диаметра, к баллону привариваем топку;
- В образовавшееся в баллоне пространство между трубой и поверхностью баллона засыпаем перлит, который выступает в качестве теплового изолятора;
- У второго баллона болгаркой отрезаем дно, завариваем отверстие возле вентиля, конструкция будет выполнять роль ёмкости для поджигания газов;
- Соединяем все части печки между собой.
Распространенные модели
На самом деле существуют разные варианты исполнения печки. Одним из простейших изделий является мобильная модель. Такая печка ракета изготавливается из профильной трубы. Ее эксплуатация позволяет экономить время. При этом такая печная конструкция потребляет небольшое количество топлива.
Мобильный вариант печки также отличается компактными размерами. Специалисты способны изготовить такую конструкцию всего лишь максимум за 3 часа.
Мобильные варианты печек под названием «Ракета» Источник hitsad.ru
Отличительной чертой простого агрегата является подвижная нижняя часть конструкции. Она представляет собой дно топливника. Другими словами, это колосник. Когда он подвижен, проще удается загружать топливо. Дно топочного бункера после выдвижения может служить удобной подставкой при закладке щепок. Кроме того, такой элемент упрощает очистку печки. Благодаря его наличию становится удобнее убирать золу из агрегата.
Ракетная металлическая печка изготавливается при использовании профильной трубы 150*150 мм. Обычно толщина стенки у такого материала составляет 3 мм. Дополнительно в работе мастера используют металлическую полосу и стальной прут для изготовления решетки.
На заметку! Мобильная печь из профильной трубы изготавливается на заказ или приобретается в специализированном магазине уже в готовом виде.
Готовый вариант печки Источник prom.st
Для создания даже простейшей печки всегда предварительно разрабатывается чертеж. Сами работы осуществляются поэтапно. Во время изготовления конструкции мастер:
- Режет подготовленную трубу на заготовки. Их длина соответствует размерам на чертеже.
- Делает разметку на подготовленных заготовках. При этом на краю одной из них обозначается срез под 45°.
- Сваривают обрезанные заготовки, чтобы получилась конструкция, которая похожа на сапог.
Когда изготавливается печка из профильной трубы, мастер сверху дымохода делает пропилы длиною 20 мм. Они нужны, чтобы в дальнейшем закрепить крестообразную подставку из металлических полос. Она будет использоваться для размещения емкости. Стальные полосы мастер также применяет для изготовления выдвижной рамы.
На созданной раме закрепляется решетка из прутков. Этот элемент нужного размера также можно приобрести уже в готовом виде. Если его изготавливает мастер, тогда обычно расстояние между прутками составляет 10 мм. Затем специалист закрепляет на вертикальной трубе подставку.
Печка под названием «Ракета» с подставкой на дымоотводящей трубе Источник ebayimg.com
После изготовления печь обязательно проверяется на работоспособность. Для этого в конструкцию загружаются дрова. Затем она растапливается. Если конструкция функционирует нормально, тогда ждут ее полного остывания. После этого она окрашивается жаропрочной краской.
На заметку! Обычно топочное отделение оснащают дверцей. Чтобы ею можно было удобно пользоваться, приваривают ручку.
Металлическая печка «Робинзон»
Одним из функциональных и удобных вариантов является конструкция под названием Робинзон. Такое печное изделие популярно на даче. Его также часто используют при отдыхе на природе. Этот вариант тоже изготавливают на заказ или приобретают в готовом виде.
Топочный бункер печки «Робинзон» создается из листовой стали или профилированной трубы размером 150*100 мм. При производстве также используются металлические пластины, арматура, гайки. Еще подготавливается отрезок круглой трубы из стали.
Отличительной особенностью конструкции «Робинзон» является наличие прямоугольный топки с поддувалом и круглый дымоотводящей трубы Источник a.d-cd.net
Такая ракетная печь из профильной трубы изготавливается с поддувалом. Этот отсек отделяется от топки с помощью элемента, который создается из арматурных отрезков. Это колосниковая решетка. Обычно у нее размер ячеек составляет 10 мм. Она приваривается к стенкам топочного отсека.
Важно! Колосниковая решетка закрепляется на расстоянии 300 мм от низа профильной трубы.
На следующем этапе мастер крепит гайки. Они используются в конструкции для прикручивания ножек. Их наличие позволяет сделать максимально устойчивое изделие.
Далее, отрезок круглой трубы обрезается с одного конца под углом 30°. Потом она приставляется к изготовленному топочному бункеру. Затем отмечается место соединения деталей. Это позволяет вырезать точное отверстие, через которое будут уходить дымовые газы из топки. В завершение мастер сваривает две детали. При этом дымоотводящая труба располагается строго в вертикальной плоскости.

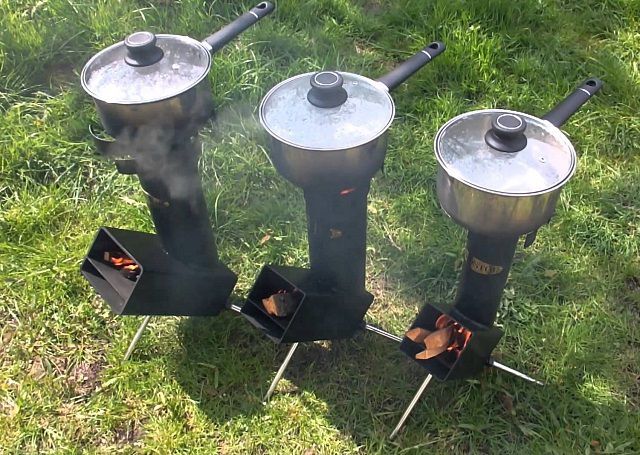

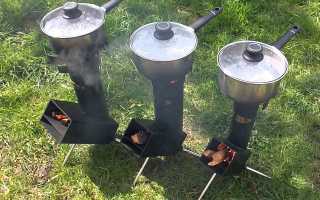

Собранные печки «Робинзон» Источник wp.com
Подставку для какой-нибудь емкости, например, кастрюли, изготавливают из пяти пластин. Их предварительно изгибают и соединяют. В результате получается подставка, на которой устойчиво можно будет разместить достаточно вместительную емкость для нагрева воды или приготовления еды. В завершение печка из профтрубы оснащается ножками в количестве 3 штук.
Как правильно топить печь
Если для топки мобильных ракетных печей не требуется особой подготовки, то для того, чтобы печь длительного горения работала на пределе своих возможностей, необходимо обязательно произвести предварительный прогрев. Подобное мероприятие также позволяет снизить степень загрязнения дымохода.
Прогревать печь удобнее всего бумажными листами, деревянными щепками и опилками. Степень прогрева оценивается по возникающему гулу в канале. Изначально гул будет сильным, это свидетельствует о высокой тяге и маленькой температуре, по степени снижения шума можно говорить о повышении температуры в топке.
Для прогрева ракетной печи лучше всего использовать мелкие щепки и опилки
Как только шум начал уменьшаться, в топку загружается основное топливо. Минут через 15 заслонка начинает постепенно закрываться. Зазор должен быть отрегулирован таким образом, чтобы из печи доносился еле слышный шелест.
Удачных конструкций ракетных печей в сети предостаточно, при этом авторы часто руководствуются больше интуицией, чем техническими расчётами. Главное — придерживаться «Г-образного» вида конструкции, а дальше всё зависит лишь от вашей фантазии.
Обязательно проверяйте работоспособность печи на предварительном этапе.
Ракетная печь по своему исполнению разделяется на два основных вида: переносная и стационарная. Переносную модель используют в походах, отдыхая на природе. Широко распространена ее промышленная модель под названием «Робинзон». Название она носит из-за похожести на ракету. Схожести образу добавляет то, что из короткого дымохода при горении вырывается пламя, при неограниченной подаче воздуха издаётся гул. Используется для приготовления пищи, нагрева чайника в походных условиях.
Рассмотрим принцип работы, опираясь на вышеуказанную модель.
О конструкции
Ракетная печь Робинзон состоит из таких элементов, как:
- Топливник.
- Труба для отвода образующегося дыма.
Особенность конструкции топливный бункер располагается не только по вертикали, но и горизонтально, под углом. Способ размещения зависит от желания человека, особенностей строения, в котором готовая печь будет устанавливаться.
Так выглядит ракетная печь из трубы
Также может быть использован такой вариант, при котором топливный бункер будет располагаться между дымоходом и двумя элементами горизонтального участок трубы. Это делается для того чтобы удлинить нагреваемую в процессе сжигания топлива поверхность, увеличив тем самым КПД и время прогревания помещения.
Обычные схемы для создания печей имеют:
- Топку, расположенную вертикально и соединенную с дымоходом отрезком трубы (длина его может быть разная). Соединяющий элементы участок используется для приготовления пищи (варочная панель).
- Топку, расположенную непосредственно рядом с трубой (схема используется в том случае, когда печь должна выполнять функцию отопительного агрегата).
- Топку, закрепленную под углом к трубе (для удобства закладки топлива в специальный отсек).
Печка может иметь сразу две топки. Особенность – их расположение по бокам конструкции в вертикальном положении. Трубы должны быть с большим размером сечения. Предназначение печи – нагревание емкости с жидкостью, которая устанавливается на специальную подставку (такой вариант используется для подачи горячей воды).
Варианты конструкции
Описание работы
- Для конструкции используется сталь толщиной 2-3 мм.
- Имеет форму спичечного коробка, без ящика. К его боку приваривается крышка, дно. С другой стороны будет топка, в которую непосредственно загружаются дрова.
- Вверху, ближе ко дну, к коробу под углом 45 градусов приваривается труба. Наверх приваривается конструкция для выполнения роли подставки под посуду и рассекателя пламени.
- Чтобы пламя не прожигало дно посуды во время приготовления пищи. Для изготовления потребуется кусок трубы, который разрезается на три кольца, каждое кольцо разрезается пополам, итого выходит шесть полуколец, свариваем их с равномерным отступом по центру, изделие приваривается к верху дымохода.
- К низу короба привариваются ножки, обеспечивающие устойчивость конструкции.
Готовый образец с размерами показан ниже на иллюстрации и схеме.
Принцип работы
- Рассмотренный вариант хорош тем, что не требуется сооружать конструкцию над костром для подвешивания казана или чайника.
- Приготовление кулеша или ухи будет проходить более комфортно, как на кухонной плите в домашних условиях. Установку следует ориентировать по направлению к ветру, он должен дуть в топку.
- Дрова прогорают быстро, выделяемого тепла хватает на готовку пищи, но основная его доля улетучивается.
- В стационарной модели эти недостатки устраняются усовершенствованием базовой конструкции. А именно, топочная оснащается дверкой, под ней обустраивается поддувало, которое ограничивает подачу воздуха, тем самым замедляется процесс сгорания дров.
- Также организуется подача воздуха в область над горением, куда уходят газы, но не сгорают там, это дает возможность запустить пиролизный процесс, этим самым обеспечивается догорание пиролизных газов.
- Также следует камеру сгорания топлива укутать в кожух, чем повышается тепловая изоляция. На него надевается изготовленный тепловой изолятор, это дополнительно задерживает тепло внутри, далее показана.
Приступаем к работе
От профиля отрезаем кусок 20 см, остальное разрезаем на три части.
С куска, размером 315 мм изготавливается основание «лежак», со второго, размером 300 мм – место для загрузки дров и приваривают его под углом. Для этого делаем спил на косую.
Третью заготовку, размером 280 мм, разрезаем поперёк, получится два швеллера, тот у которого ширина 35 мм приваривается снизу, тем самым изготавливается поддувало.
На верхней поверхности основания вырезаем прямоугольное отверстие на всю ширину, длинной под бункер с поддувалом, на нём же со стороны стыка делаем вырез под нее. Расстояние от начала до заготовки 100 мм.
Следует соблюдать меры безопасности при разрезании, сначала его нужно наполнить водой, это вытравит остатки газового конденсата.
Процесс изготовления поддувала
Снизу основы, напротив отверстия привариваем пять прутьев, длинной 16 см, из арматуры. Между приваренными колосниками делаем прорези. Далее привариваем другую часть швеллера (остаток с третьей заготовки) ниже колосников. Навариваем на заднюю стенку, на которой для удобства дальнейшего монтажа делам скос, его заглушку. После того как приварили «рабочую» заготовку к основе, следует заварить низ заглушкой.
Далее приступаем к изготовлению кожуха, который будет выполнять роль кондуктора. Пространство между ними наполним минеральным наполнителем перлитом. Внизу его, делаем вырез под «лежак», ширина 120, а высота выреза будет 160 мм, т.е. снизу приварим полоску, используя отрезанный кусок длинной 40 мм.
Это утепляет дно на стыке перлитом. Прячем её в кожух, на его дно привариваем круглую крышку.
Искомый объём перлита
Для предстоящей покупки следует выяснить экспериментальным путём, для этого следует залить это пространство водой. Получается искомый объем. Перлит продают в садовых магазинах, мера измерения его – литры. К бункеру приваривается швеллер, через него будет обеспечиваться тяга и монтироваться загрузочный бункер на основание. Внутрь «рабочей» организовываем подачу воздуха. Для этого врезаемся туда через кожух и к месту прорези привариваем заготовку, в виде кольца. Куском профильной трубы делаем отвод для воздухопровода. На нём делается дверка для регулировки.
Почему ракета и почему реактивная
Такую печку часто называют «ракетой», но не потому, что дрова в ней сгорают с большой скоростью, а из-за формы конструкции – традиционный вариант печки-ракеты делается из двух отрезков железных труб, сваренных друг с другом. Агрегат напоминает ракету на детском рисунке. Применение же упрощенной формы позволяет изготовить ее меньше, чем за день. Еще к печи применяют прилагательное «реактивная», но тоже не из-за скорости сгорания топлива, а из-за особенностей горения – на определенном этапе подачи воздуха в топливник она начинает сильно гудеть, как будто включается турбонадув форсунок в двигателе.
Гудение печи – это неэффективный и расходный режим горения. При нормальной работе она издает тихий шелест.
Любой хозяин загородного или дачного дома имеет в мастерской хотя бы минимальный набор столярных, слесарных и автомобильных ремонтных инструментов. Вот они-то и помогут в изготовлении чудо-ракеты, плюс чертежи и минимальный запас материалов: трубы или металлические короба, лист железа и – при строительстве стационарного варианта – кирпич и раствор на глине. Теперь становится понятно, что реактивная печь делается переносной или неподвижной, например, для отопления дома или бани.
Варианты реактивных печей
Если стационарная реактивная печь будет отапливать дом, то ее располагают вдоль внешней стены. Правильно сконструированная и оборудованная, она может обогреть домик площадью до 50м 2 . Также печь устанавливают на открытой местности – на приусадебном участке, и используют как летний вариант для приготовления пищи.
Как работает печка ракетного типа
Устройство простейшее – два принципа горения топлива, позаимствованных у других печей:
- Естественная циркуляция горячих газов и дыма по каналам печки – стандартное решение, как в буржуйке.
- Дожигание несгоревших газов (пиролиз) при ограниченном доступе кислорода к камере горения.
Схема самой простейшей реактивной печки, которая предназначена только для приготовления пищи, использует именно естественное горение дров – в открытой камере невозможно создать условия для поддержания реакции пиролиза и дожигания недогоревших газов.
Рассмотрим простую конструкцию реактивной печи-ракеты прямого горения, которая традиционно устанавливается во дворе на открытой площадке. На ней можно быстро нагреть воду или приготовить обед для семьи на отдыхе. Из рисунка ниже становится понятно, что для такого образца потребуется два отрезка цилиндрической или прямоугольной железной трубы, которые соединены между собой сваркой под углом 90 0 .
Простейшее устройство ракеты
В качестве топочной камеры выступает горизонтальный отрезок металлического короба – туда закладывают дрова. Также загрузку топлива можно организовать и вертикально – добавить сверху горизонтальной трубы вертикальный железный цилиндр для загрузки дров. Таким образом, получится конструкция из трех труб или коробов, самый нижний из которых (горизонтальный) будет работать как топка. В стационарной схеме простейшая конструкция печки часто использует красный кирпич, который кладется на глиняный раствор.
КПД конструкции нельзя назвать удовлетворительным, поэтому умельцы придумали, как повысить эффективность ее работы. Добавочный элемент – еще одна труба большего диаметра (как видите, все материалы доступны и дешевы), в которую устанавливается основная труба печки райзер (первичный дымоход). Так повышается общий нагрев и продолжительность удержания тепла.
Печь с утепленным райзером
На схеме:
- Наружный корпус.
- Труба, которая служит топкой.
- Канал для выхода воздуха в камеру сгорания.
- Утепленная область между корпусом и райзером. Утеплителем может служить та же зола.
Особенности конструкции
Печи Булерьян отличаются только размерами и дополнительными элементами.
- Топка образована из согнутых труб круглого или прямоугольного сечения, которые служат конвекционной рубашкой и корпусом. Конструкция напоминает горизонтально установленный цилиндр, сваренный из согнутых труб-колен.
- Дверца может быть круглой или квадратной. Важнее её размер — чем он больше, тем легче обслуживать и загружать больше дров.
- В Булерьянах нет зольника и колосниковой решётки. Поступление воздуха регулируется задвижкой на дверце, с её помощью можно полностью перекрыть доступ кислорода.
- Вторичная камера — камера дожига — отделена от топки экраном из согнутого толстого листа стали. Начинается на втором или третьем колене топки.
- Важная особенность печи — наличие воздушных инжекторов. Эти сопла подают воздух внутрь камеры дожига пиролизных газов из первого колена корпуса и повышают КПД печки до 85—90%.
- Для правильной эксплуатации нужна дополнительная фурнитура — запорные механизмы, уплотнители дверцы, задвижки на подачу и выпуск воздуха.
- Повышение теплосъема и безопасности при эксплуатации обеспечивают тепловые экраны из листовой стали. Они придают и презентабельный внешний вид.
Как протапливать
Протапливается реактивная печь «Робинзон» по принципу разжигания костра – первой закладывается бумага, сено, солома или другой быстровозгораемый материал, затем – мелкие щепки или крупная стружка. Последними закладываются поленья в размер топки. Горячие продукты горения поднимаются по вертикальной трубе (2) и выходят наружу. На открытый торец трубы (2) можно ставить кастрюлю или бак с водой.
Чтобы топливо горело непрерывно и активно, необходимо обеспечить зазор между выходной трубой (2) и кастрюлей с водой с помощью специальной решетчатой металлической подставки.
На схеме ниже нарисовано простейшее устройство с дверцей на отверстии для загрузки топлива. Воздушная тяга образуется из-за наличия специального канала, образующегося нижней поверхностью топки и железной пластиной, приваренной в 8-10 мм от топочной камеры. Такая конструкция будет принудительно докачивать воздух, даже если дверца закроется полностью. Из схемы видно, что конструкция рассчитана и на работу в режиме пиролиза, при этом постоянный поток «второстепенной» струи воздуха будет дожигать отработанные газы. Но чтобы дожигание проходило на 100%, необходимо обустроить термоизоляцию вторичной камеры, в которой догорает газ, чтобы обеспечить нужные температурные показатели для пиролиза.
На схеме:
- Принудительный канал для поддува воздуха при закрытой топочной дверце.
- Область активного горения.
- Сгоревшие газы.
Усовершенствованная печь
Усовершенствованная схема предусматривает не только возможность обогрева окружающего пространства, но и приготовления пищи, для чего конструируется верхняя варочная поверхность. Итого: к самому простому варианту «ракеты» можно добавить наружный корпус, который будет дополнительно обогревать комнату, топочную дверцу, поддув воздуха для поддержания режима пиролиза и плиту для варки еды. Эту схему уже можно реализовать в самом доме, а не во дворе, так как труба дымохода выводится наружу. Такая несущественная модернизация значительно повышает эффективность модели. Так, ракетная печь своими руками, чертежи которой представлены ниже, обладает следующими возможностями:
- Из-за встраивания наружного корпуса из трубы большего диаметра и его утепления, которое создает термоизоляционный слой для райзера, а также из-за возможности герметично закрыть верхнюю трубу горячий воздух остывает намного дольше.
- В нижней секции печки добавлен отдельный канал для поддува, что позволяет организовать пиролизное горение.
- Дымоход в такой схеме рекомендуется располагать не вертикально вверху, а снизу сзади на корпусе, что позволит организовать дополнительную циркуляцию горячих потоков по внутренним каналам печки, обеспечивая быстрый нагрев варочной плиты и всего утепленного корпуса.
Схема работы усовершенствованной печи
В топливнике (1) топливо сгорает не полностью (2), так как подача воздуха осуществляется не в полном объеме, – это режим «А», которым можно управлять при помощи заслонки (3). Горячие, но не догоревшие от пиролиза газы подаются в концевой отрезок огневого канала (5), в котором дожигаются. Дожигание обеспечивает качественная термоизоляция и постоянный поток «второстепенного» воздуха в режиме «Б» по каналу (4).
Делаем булерьян сами!
Булерьян своими руками чертежи и фотографии.
За основу были взяты профильные трубы 60/40 мм толщиной 3 мм, можно было использовать круглые, но под рукой не было трубогиба да и хотелось оригинальности.
Печь дровяная длительного горения
Размеры профильных труб были выбраны не случайно, площадь профильной трубы 60 мм на 40 мм, равна площади круглой трубы диаметром 80 мм, а именно такие трубы использует печь марки булерьян. Если трубы будут больше диаметром тяга будет меньше и помещение прогреваться будет дольше, нам же надо, чтобы быстро нагревалось помещение с минимальным количеством дров и была циркуляция воздуха в помещение.
Печь дровяная длительного горения своими руками
трубы сваривал между с собой по лекалу, на полу в гараже прикрутил две доски с расстоянием между ними в 360 мм, для того, чтобы все мои заготовки были одинаковой ширины.
Буржуйка в гараж
Самодельная буржуйка длительного горения
после того как сварил таких заготовок семь штук, стал сваривать их между собой
лучше всего это делать на ровной поверхности, избегая перекосов. Обязательно смотреть, чтобы ни чего не сбивалось и все сваривать между собой аккуратно.
Печи длительного горения
после того как сварили все трубы между собой мы получаем скелет нашей будущей печки, тут можно пойти в двух направлениях наваривать железо снаружи скелета или изнутри, в нашем случаи железо было наварено на скелет самодельного булерьяна, для того чтобы холодный воздух быстро прогревался и лишний раз не обжигаться об нашу печь.
Булерьян своими руками
Печь булерьян своими руками
К тому же внешний вид намного приятнее когда скелет печки булерьяна не видно. Для обшивки скелета использовали сталь 5 мм, для того чтобы загнуть лист стали не используя силу богатыря надо сделать надрез на линии сгиба
Печка для гаража
Отопление в гараже
Печь для гаража
Чем славится булерьян? тем, что это печь длительного горения, она может работать в режиме тления. Режим тления топлива (дров) регулируется заслонкой на фронтальной части печи. Как сделать буржуйку булерьян с высоким КПД? Все очень просто не давайте вашему теплу и дровам вылетать в трубу, перед дымоходом нужна перегородка
Печь для гаража своими руками
таким образом мы получаем две камеры сгорания и прежде чем дыму, не сгоревшим частицам выйти наружу нужно преодолеть нашу перегородку. Тут начинается самое интересное, все задают вопрос как сделать печку с высоким КПД и низким расходом топлива? На данную перегородку, которая служит делением камеры сгорания на 2 отдела устанавливаем трубу с подсосом воздуха
Форсунка для поджога газов
Чертежи печи булерьян своими руками
все частицы, которые у нас не сгорели в нашей буржуйке прежде чем вылететь в трубу они догорают во второй камере сгорания при подачи туда дополнительного канала воздуха. Подача воздуха осуществляется снизу труб, но лучше всего предусмотреть ручную регулировку подачи воздуха для полного сгорания частиц. Данная регулировка была выполнена путем наваривания гаек на нашу трубку, если воздуха поступает много и частицы, оставшиеся не воспламеняются и не догорают, а вылетают в трубу, следует уменьшить подачу воздуха путем закручивания в них болтов.
Печь длительного горения своими руками
Дно нашего самодельного булерьяна делали так же из листа стали 5 мм, вырезая его под наши трубы, потом обваривая его вокруг труб.
Затем нужно сделать заслонку для подсоса воздуха, ее делали из трубы, огромной плюшки диаметром таким же как и труба и гвоздь для открытия и закрытия заслонки. Данной заслонкой можно регулировать режим тления в печи. При открытой заслонки печь работает в обычном режиме.
Самодельная заслонка для подсоса воздуха и регулировки подачи воздуха.
Для того, чтобы дверь в печки от высоких температур не вело, надо сварить защитный экран. Жаростойкий экран варил из стали 5мм.
Жаростойкий экран для печи булерьян
Жаростойкий экран для печи булерьян
Дымоход надо делать из трубы 120мм, не меньше! Это нужно для хорошей тяги.
ВАЖНО помнить для лучшей циркуляции воздуха через булерьян его нужно устанавливать минимум 14 см от пола, тогда забор воздуха будет лучшем образуя хорошую тягу из профильных труб.
Стационарная печь
Стационарные модели имеют колпак, чтобы тепло в помещении сохранялось дольше. В такой печке сжигание топлива происходит по другому сценарию. Начало процесса сгорания дров такое же – поступление воздуха ограничено. Это вызывает выделение пиролизных газов, которые дожигаются в нижнем участке вертикальной трубы или короба, куда вторичный воздух подводится отдельно.
Стационарная реактивная печка
Раскаленный газ, оказавшись вверху, начинает остывать и опускается в свободный межкамерный объем, а затем – в дымоход. Это происходит следующим образом:
- Силы гравитации заставляют более холодные, а значит, тяжелые сгоревшие газы устремляться вниз, где они попадают в дымоход.
- Этому способствуют и постоянно поддерживаемое давление от подкладываемых дров и стабильно высокая температура газов.
- Естественная тяга в дымоходной трубе.
Все это создает эффективные условия для сгорания дров и появляется возможность пристроить к «ракете» дымовой канал с произвольной геометрией. В основном длинные и сложные дымоходы нужны для того, чтобы лучше обогреть помещение.
Порядовка кирпичной печи-ракеты
Главный недостаток всех печей на твердом топливе – невозможность удержать бо́льшую часть тепла в доме. Но положительные качества позволяют нивелировать отрицательные моменты – высокая скорость выхода газов позволяет организовывать сложные вертикальные или горизонтальные дымоходы с несколькими каналами. Реализация этого принципа на практике – русская печь. В реактивной печи с горизонтальным многоканальным дымоходом тоже можно оборудовать теплую лежанку, как показано на схеме ниже.
Печь с лежаком из горизонтальных ходов
Реактивная ракета-печка – вариант домашнего отопления, дешевле которого бывает только даром. Человек, знакомый с азами строительства, может сложить комбинированную печь из кирпича в исполнении, подходящем для любого домашнего интерьера. Основной задачей по облагораживанию внешнего вида будет декорирование железного колпака и крышки топливника – все остальное не будет находиться на виду.
Промышленная мобильная модель «Робинзон»
Устройство будущей печки
Печь Булерьян, называемая так же печью Бренеран – это твердотопливная обогревательная система, несложная в исполнении: её может собрать каждый, кто дружит с металлическим материалом и знает основные его свойства. Конечно работа с железом требует определенной аккуратности, в отличии от древесного и бетонного материалов.
Данный вид печи предполагает собой газогенераторный тип сжигания дров, то есть продукты сгорания выделяют пиролиз, который отправляется в камеру дожигания и вместе со вторичным воздухом полностью выгорает. Окончательный продукт сгорания отправляется через дымоход в открытый воздух, оставляя после себя конденсат.
Конструкция печи Булерьян состоит из нескольких частей:
- Камера сгорания – самая просторная часть печи, работает как основная камера сжигания дров, которые укладываются на конвекционные трубы;
- Камера дожигания – лист железа, который отделяет верхнюю четверть от общей камеры, в этой части догорают продукты горения;
- Трубный конвектор – часть устройства, изготовленная из нескольких изогнутых труб, которые напрямую контактируют с продуктами горения (дрова, уголь, газы);
- Дверца загрузки твердого топлива – с помощью этой части конструкции есть возможность загрузки дров, она же является регулятором количества поступаемого кислорода внутрь системы;
- Дымоход – часть печи, отвечающая за сбор конденсата и выход окончательных продуктов сгорания за пределы системы.
- Инжекторы – трубки, отвечающие за подачу вторичного воздуха;
Такое несложное устройство этой отопительной системы, сделало печь Булерьян очень популярной у любителей изготовления различных конструкций своими руками. Несложный принцип работы, легкость в изготовлении и эффективность системы так же способствовала широкому распространению этой печи.
Комбинированная кирпично-металлическая печь из бочки
Она стационарная, ведь конструкцию не передвинешь. Из шамотного кирпича выкладывается топливная камера и дымоход, из металла делаются задвижки и дверцы. Кирпич отдает тепло очень медленно, поэтому помещение будет согрето еще долго.
Печь для отопления и приготовления пищи
Высокая эффективность – не конек таких моделей, но хорошей теплоотдачи можно добиться регулировкой подачи воздуха в камеру, не стремясь выйти на режим горения, при котором печка начинает «реветь» и «гудеть».
Печь с аккумулятором
Чтобы как-то минимизировать тепловые потери при эксплуатации этой простейшей конструкции, многие умельцы встраивают в печь водяной контур и подключают резервуар для горячей воды. Также сохранению тепла в помещении способствует возведение лежанки с многоканальным горизонтальным дымоходом. Отрицательные качества моделей «ракет», которые нельзя минимизировать или убрать:
- Необходимо постоянное наблюдение и регулировка тяги – устройств автоматики не предусмотрено.
- Каждые 2-3 часа нужно загружать новую порцию дров.
- Железный колпак нагревается до опасных температур.
Советы по изготовлению печи
Самый простой и дешевый вариант – модель «Робинзон», что на чертеже ниже. Для ее изготовления нужны обрезки труб или прямоугольного профильного короба, металлические уголки для ножек, сварочный аппарат. Размеры его выбираются исходя из габаритов заготовок. Главное – придерживаться соблюдения принципа действия, а не размеров.
Любительская схема печи
Для самодельной конструкции часто берут газовые баллоны или бочки на 200 литров – толстые стенки и подходящий размер как нельзя более соответствуют задуманному. И те, и другие используются для изготовления наружного корпуса, а внутренние элементы изготавливаются из труб меньшего диаметра или выводятся кирпичом – половинками, четвертинками или целым.
Общей формулы расчета теплоотдачи для всех моделей ракетной печки нет, поэтому вариант использования готовых расчетов по принципу похожести схем вполне подойдет. Главное, чтобы размер будущей «ракеты» хотя бы примерно соответствовал объему обогреваемого помещения. Например, для гаража сойдет газовый баллон, для дачного домика – двухсотлитровая бочка. Приблизительный выбор внутренних элементов показан на схеме ниже.
Реактивная печка из металлической бочки
Принцип действия
Это устройство сделано на основе отопительной ракетной печи. Механизм ее работы заключается в следующем. Есть бункер, представляющий собой топливный отсек, в котором сгорает твердое топливо. Продукты горения попадают в горизонтальный участок трубы, а затем – в вертикальный. На начальной стадии работы печи наблюдается интенсивный нагрев дымовой трубы. При достижении высокой температуры устройство переходит в рабочий режим. Это случается, когда газы, образовавшиеся при сгорании дров, в вертикальной трубе воспламеняются и дают хороший жар.
Устройство Робинзон представляет собой несколько упрощенную ракетную печь. Это объясняется разным назначением агрегатов. От первой модели не требуется отопления помещения, а всего лишь нагрев воды и приготовление пищи. Но принцип используется тот же. В бункере дотлевают дрова, которые разогревают дымовую трубу, где затем догорают газы. При этом дымоход должен быть довольно длинным, чтобы не осталось никаких продуктов горения.
Чтобы реактивная печь работала эффективно, при монтаже конструкции должны соблюдаться следующие правила:
- Чтобы дымовая труба была как минимум вдвое длиннее горизонтального или наклонного участка.
- Топливный отсек по длине должен совпадать с горизонтальным участком. Обычно топливник устанавливают под углом 45°, хотя бывают конструкции с углом 90°. Но они менее удобны с точки зрения загрузки топлива.
- В сечении дымовая труба не должна быть меньше, чем сам топливный отсек.
Печь из железного баллона
- Баллон – газовый, кислородный, из-под углекислого газа.
- Труба ≥ 150 мм под топливную и загрузочную камеры.
- Трубы 70 и 150 мм – для внутреннего вертикального дымохода.
- Трубы 150 мм – для выходного дымохода.
- Утеплитель любого типа, обязательно негорючий.
- Заготовки листового металла H = 3 мм.
Верхняя часть баллона отрезается сваркой. В целях безопасности лучше открыть запорный кран на нем и заполнить водой перед резкой. С боковых сторон нужно вырезать проемы для топливной камеры и дымохода. Труба под топливник соединяется с вертикальной трубой дымоходного канала из дна баллона.
Как сложить печь своими руками
После монтажа внутренних элементов срезанный верх приваривается назад. Швы проверяются визуально, подсоединяется главный дымоход. Если есть водяной контур, присоединяется и он. После этого печь-ракету можно испытывать.
Достаточная тяга обеспечивается высотой дымоходной трубы – она должна быть поднята над топливником не менее чем на 4 метра.
Расчет мощности булерьян видео
Печи типа булерьян четырех типов мощности, назначений и области применения:
- Бытовой с варочной поверхностью
- Булерьян бытовой классический
- Промышленный котел булерьян мощностью от 60 кВт
- Печка булерьян с водяным контуром
Таблица для расчета мощности котла булерьян
Выбирая котёл необходимо учитывать не просто площадь помещения, а куботуру-учитывается высота помещения.
Как выложить топливник из кирпича
Такая модель требует использования только шамотного (глиняного) кирпича – керамический или силикатный сразу растрескается. Кладка ведется на глиняном растворе, пропорции состава указаны выше. Под основание печки роется котлован, грунт на дне трамбуется и заливается бетонным раствором. Размер фундамента – 1200х400х100 мм.
После затвердевания основания его защищают листом картона из базальта, затем начинают выкладывать топливник, вертикальный дымоход и загрузочную камеру. С фронта топливника крепится дверца для уборки золы. После высыхания глиняного раствора траншея засыпается, в вертикальный дымоход вставляется труба нужного диаметра. Полости между кирпичом и трубой следует забить утеплителем – базальтовой ватой, золой или другим невозгораемым материалом, например, асбестом.
Как выложить печь
Теперь на кладку ставится колпак Ø 600 мм – подойдет вырезанная крышка из металлической бочки. Перед монтажом в нем вырезается отверстие, в которое вставляется патрубок под дымоход. Надевая этот колпак, бочку следует перевернуть, и патрубок окажется там, где нужно. Затем выводится дымоход – или напрямую на улицу, или через обустройство лежака с горизонтальными дымоходными каналами. Лежак можно выкладывать обычным силикатным кирпичом, так как температура газов будет уже низкой.
