Глиняный раствор для печной кладки делают из природных материалов.
Глина имеет такой же коэффициент линейного расширения, что и кирпичи, которые сделаны из этого сырья.
Застывшая глиняная смесь – крепкий и долговечный материал, она не разрушается десятки лет.
Odnoklassniki
Конструкция печи и раствор для кладки
Кирпичные банные печи являются большими сооружениями, их части функционируют в разных условиях. Уровень влажности и температурный режим в основании печи, рядом с топкой и в дымоходном канале различные. Дельта температуры может достигать от 0 до 1000 градусов и больше. Через топку и дымоход проходит дым. Кроме того, труба находится под воздействием дождя, ветра и холода. Универсального строительного раствора, который подходил бы под все эти параметры и выдерживал их с честью, пока не изобрели.
Цемент или известь ни вместе, ни отдельно не могут выдержать такой температурный расклад.
На заметку. Глина расползается в воде, известь пропускает газы. Поэтому там, где парная, моечная и комната отдыха используют не менее трёх видов кладочных смесей. Все они будут разными по своим эксплуатационным характеристикам.
Кроме того, следует учитывать, что огнестойкие растворы дорогие. Их целесообразно использовать там, где развивается максимальная температура. Но для фундамента и основных конструктивных частей печи можно готовить смеси подешевле. Глина считается относительно недорогим строительным материалом. Её можно при желании добыть и самостоятельно, и тогда раствор будет практически бесплатным. Останется определить её качество и пригодность для кладки и подготовить особым образом.
Глиняно песчаный раствор для печей продают и фабричного изготовления. Там уже просчитанное соотношение компонентов. Большой минус — их высокая цена, печь получится золотая, потому что раствора нужно достаточно много. Для сравнения: на 100 штук кирпича идёт примерно 2-3 ведра смеси. Точное количество зависит от толщины швов и плотности рядов. У каждого мастера свой стиль кладки и соответственно расход раствора.
Если пересчитать заводские смеси на реальные масштабы строительства, то экономных хозяев цена не порадует. Поэтому можно присмотреться к бюджетным кладочным растворам, которые можно сделать самостоятельно. Так же есть возможность своими руками подготовить глину для печей, состав раствора при этом не пострадает.
Читайте также:
Способы
Очистка воды от глиняной взвеси проходит на первых этапах водоподготовки. Способы и формы очистки, а также виды применяемого оборудования будут зависеть от изначального качества воды на основании данных ее анализа. Чем сильнее вода загрязнена глиной, тем больше этапов очистки она проходит.
Итак, очистка воды от глины включает в себя:
- отстаивание — начальный этап водоподготовки, позволяющий крупным и тяжелым частицам глины осесть на дно;
- применение гидроциклона — метод очистки воды от механических примесей, которые не оседают; действует по принципу центрифуги, когда крупные частицы концентрируются возле стенок устройства, а очищенная вода собирается в центральной части;
- процеживание — способ очистки воды методом пропускания через особую мембрану, поры которой меньше, чем улавливаемые частицы загрязнения;
- фильтрацию через фильтры-осветлители — по действию аналогично процеживанию;
- коагуляцию — добавление в воду специальных веществ, способствующих укрупнению взвешенных частиц, которые можно впоследствии удалить фильтрацией;
- пленочную фильтрацию — метод, при котором фильтрующий материал покрывается пленкой глиняной взвеси, включающей даже очень мелкие частицы.
Каждый из перечисленных способов обычно применяется в комплексе с другими, поскольку все они представляют собой этапы одного процесса.
Какими бывают кладочные растворы
Состав смесей не сложный: один-два компонента и вода. Вяжущие элементы — глина, цемент, известь. Заполнителем выступает песок, который может быть силикатным или шамотным. Важно брать воду, в которой нет примесей или какой-либо технической добавки. Подходит вода из водопровода, колодца или открытого водоёма. Но идеальной жидкостью для раствора считают дождевую либо талую воду.
Пористость, газопроводимость теплопроводные качества растворов различаются. Объединяет их простота в нанесении, хорошая пластичность и высокая прочность после того, как раствор затвердеет. Каждый вид раствора должен отвечать своим заявленным свойствам.
Мастера печного дела классифицируют растворы на следующие категории:
- Жирные, с хорошей пластичностью, но подверженные растрескиванию после отвердевания.
- Нормальные — имеющие среднюю пластичность и крепость, с их помощью создают надёжную кладку. Такую глину и следует искать для строительных работ.
- Тощие — хрупкие и малопластичные, не прочные, рассыпаются после высыхания. Такая глина не подходит для печки, она сразу выведет её из строя при первой же растопке. Её можно использовать только доведя до нужной кондиции в паре с другими пластичными компонентами.
Когда в состав смеси входит один вяжущий компонент (цемент, глина), то раствор относят к категории простых. Соотношение компонентов обозначают так: 1:1, 1:2, 1:3. Эти обозначения помогают понять, какие пропорции используют в растворах. Первая цифра указывает на вяжущий компонент, вторая на заполнитель. Когда раствор сложный, из двух вяжущих составных частей (цементно-известковая смесь), обозначение следующее:1:2:8. Первая цифра — наиболее эффективный вяжущий элемент. Печники используют смеси нормальные по пластичности и прочности. Жирные растворы доводятся до нужной кондиции прибавлением песка, к тощим подмешивают известь либо глину.
Если исключить железобетонный раствор, используемый в фундаменте, при возведении печи используют следующие виды растворов:
- Известковые. Применяют для кирпичного цоколя и для дымоходного канала. То есть его можно использовать при сооружении таких частей, где не будет нагрева более 450-500 градусов больше нуля. Швы при таком растворе будут прочные, но огнеупорность страдает. Нельзя использовать его для сооружения печной трубы, так как эта часть конструкции подвергается агрессивному атмосферному воздействию. Известковый раствор износоустойчивым не назовёшь.
- Цементно-известковые. Их применяют при возведении фундамента. Он не жаропрочный, для дымоходов не подходит. Выдерживает температуру не выше 250 градусов выше нуля.
- Цементно-шамотные. Составляют их из цемента и жаропрочного шамотного песка и воды. Используют для возведения топки. Такой состав выдержит свободно температурную нагрузку в 1300 градусов и выше и при этом не разрушится. Дым такой шов не пропустит, но конденсат через него выйти способен. Жаростойкость, огнеупорность, удобство в работе отличают цементно-шамотные растворы. Но выходит он по цене дороговато. Поэтому при сооружении печей для бань часто обходятся аналогом, где цемент заменяют глиной.
- Глиняно-шамотные. Такие растворы применяют так же при кладке топочной камеры, так как они обладают огнеупорными свойствами. Выходит гораздо дешевле предыдущего варианта. Глина зачастую бывает бесплатным элементом.
- Глиняные. Используют для возведения основной конструкции печки, где происходит аккумулирование тепла и передача его в обогреваемое помещение. На шкале жароустойчивости такие растворы стоят на средней позиции. Глиняная смесь выдержит температуру 1100 градусов. Когда вода испарится, смесь становится твёрдой, под воздействием жидкости вновь станет пластичной. Очень удобное свойство, которое позволяет перебрать печь для ремонта или реставрации. Для строительства дымохода глиняный раствор для печи применить можно, но верхнюю часть трубы с его помощью класть нельзя, размокнет.
Это самый дешёвый раствор, им кладут основную часть конструкции. Кажущаяся невысокая стоимость готовой глиняной смеси фабричного производства на самом деле выльется в немалую сумму, так как смеси понадобится много. А ведь составляющие компоненты есть возможность добыть бесплатно. Они находятся под ногами. Поэтому есть смысл выяснить, как своими руками сделать глиняный раствор для кладки печи, усилий для этого не нужно много. Глина понадобится и тогда, когда нужно сделать смесь для кладки топки.
Для чего нужен замок из глины вокруг фундамента
Сама конструкция глиняного замка выполняет несколько функций:
- Защита фундамента от влажности.
- Дополнительная плотная подушка для подошвы основания.
- Уменьшение давления грунтовых и талых вод на стены фундамента.
Конечно, современные материалы справляются с гидроизоляцией в несколько раз эффективнее. Но у замка из глины имеется главное преимущество – дешевизна и доступность. Ведь глину можно не покупать, а набрать в водоемах или карьерах.
Еще несколькими приятными особенностями обладает такой материал:
- жирность, позволяющая не использовать дополнительные материалы в районе подошвы для изоляции от влаги;
- плотность высохшего вещества не дает фундаменту идти трещинами или крошиться;
- простота в использовании, подразумевающая любое количество материала использовать для замка.
Но при всем великолепии у глины имеются и некоторые не сильно приятные стороны:
- Недолговечная защита – через 5-6 лет замок стоит сделать заново, убирая прошлый слой.
- Не всегда хорошее качество – из-за примесей песка глина становится менее жирной и сильно промерзает, теряя свои свойства.
- Невысокая гидроизоляция вертикальных поверхностей – требуется дополнительная гидроизоляция для внешних и внутренних стен фундамента.
Даже имея такие нюансы, от глиняного замка вокруг фундамента отказываться не стоит. Это позволит сэкономить значительные средства на изоляцию и другие строительные работы.
Стоит знать, что чем ближе грунтовые воды подходят к фундаментам, тем недолговечнее будет замок. Поэтому часто для отвода воды от фундаментов выполняют дренаж по всему периметру возле основания дома.
Какие инструменты понадобятся
Прежде чем приступать к приготовлению растворов, необходимо подобрать инструмент:
- вёселко для замешивания (особым образом отесанная досочка с рукоятью);
- лопата;
- ёмкость для замеса раствора (деревянное корыто или бочка, можно и металлическую ёмкость);
- 5-6 вёдер;
- кельма, которой определяют пластичность;
- пара металлических сит с ячейками 3х1,5 мм;
После того, как инструмент будет заготовлен, нужно будет подготовить компоненты для раствора.
Коротко о главном
Технология приготовления раствора для кладки кирпичной печи включает в себя главный раздел – подбор компонентов. При этом надо обозначить, что сама печь состоит из нескольких частей, которые подвергаются разным тепловым, химическим и механическим нагрузкам. Поэтому для каждой части изготавливается свой раствор, у которого собственные характеристики. Чаще для сооружения печей из кирпича применяют глиняные смеси. А для топки в них добавляют шамот.
Оценок 0
Прочитать позже
Как добыть глину
Чтобы обойтись бюджетными расходами, предварительно следует сделать запасы глины и песка. С их помощью не только делают растворы, но и регулируют пластичность. Когда будет выкладываться топочная часть, понадобится глина. Что она собой представляет? Это материал, созданный самой природой, очень пластичный, когда напитается водой. Различается по жирности. Если она содержит больше, чем 40 процентов песка, то является тощей. Для кладки печей она не годится в чистом виде, так как швы будут хрупкие. Нормальное соотношение песка — 37-38 процентов. Когда их меньше, глину нормируют подмешиванием обычного или шамотного песка.
Где взять глину для кладки печи? Есть несколько методов:
- Размачивают необожжённый заводской кирпич-сырец, опустив его в ёмкость с водой. Размягчённую массу процеживают с помощью мелкоячеистого сита. Потом примешивают песок. Нужная консистенция получается путём добавления нужного количества воды.
- Иногда глину местной породы продаёт очень недорого местные жители. Но это очень грязная глина, её придётся очищать и сцеживать неоднократно.
- Можно добыть глину самим. Её залежи встречаются почти повсюду. Если углубиться на 4-5 метров, то можно накопать её на собственном огороде. Но ещё лучше искать глину на берегах рек, в оврагах и других местах, где грунт смыт. В разрезе берегов и оврагов глина обычно видна цельным слоем. От поверхности отсчитывают примерно 5 метров и отламывают кусочек породы для испытания. Если помять комочек, он должен сминаться как пластилин, и не прилипать к руке. Можно попробовать покатать из него пяти сантиметровые жгутики толщиной до 5 мм. Если они сгибаются дугой и не ломаются при этом, то это похоже на глину. Если нет, то можно поискать в другом аналогичном месте.
На заметку. Нужно знать, что цветовая гамма может быть различной. Она зависит от минеральных вкраплений. И это не влияет на качество глины. Считается, что самая лучшая глина белого цвета, то есть каолин. Её используют для приготовления глиняной смеси при кладке топочной части.
Больше распространение имеет серая, голубовато-серая и зеленовато-серая породы. Но есть глина коричнево-шоколадного и землистого оттенков. Это свидетельствует о том, что в составе имеются окислы железа, они и дают такой цвет.
-
Читайте также:
Опытные мастера печной кладки не только знают, как подготовить глину для кладки печи, но и определяют её пригодность сходу, без лабораторных исследований. Но вот начинающие мастера должны проверять глину опытным путём. Для этого нужно взять 5 замеров глины по полкило каждый (можно по килограмму).
Глина для штукатурки печи
Если печь уже ранее была оштукатурена, быстро привести ее в порядок и замазать появившиеся со временем трещины можно с помощью той же глины. Штукатурку печных стен делают для того, чтобы:
- Снизить опасность проникновения дыма при растрескивании швов в старых печах.
- Придать определенный стиль.
- Выровнять неаккуратную кладку.
- На дольше сохранить тепло в печке.
Приготовление своими руками
Для оштукатуривания можно использовать простой глиняный состав, известково-глиняный, известково-гипсовый или сделать его из песка, глины и цемента. Процесс замеса такого раствора мало чем отличается от приготовления смеси для кладки. Глиняная масса также предварительно измельчается и замачивается, а затем перемешивается с песком и известью или цементом.
На 1 часть глины средней жирности и 2 части песка (желательно найти чистый речной) добавляется 1 часть известкового теста. При использовании цемента ориентируются на количество песка. Чем его больше, тем больше необходимо добавлять цемента. На 3 части песка его необходимо взять 1 часть.
При добавлении в глиняный раствор любых других компонентов они вначале перемешиваются между собой, а лишь затем с предварительно замоченной глиной.
Для армирования и упрочения штукатурки в нее могут добавляться асбест, стекловолокно, пенька или солома в пропорции 1 : 2 : 0,1 (глина : песок : добавки).
Как найти песок
Песок продают расфасованный иди навалом, уже отсортированный по фракциям. Но есть возможность добыть его самостоятельно и использовать для печного раствора. Так, кварцевый белый песок прекрасно подходит для кладки любых областей печки, желтый нельзя использовать для топки.
На заметку. Если принято решение песок покупать, то лучше брать горный или озёрный вариант, такой строительный материал лучше всего подойдёт для сооружения печи и хорошо свяжет компоненты раствора.
Швы печной кладки рекомендовано делать около 2-3 мм. Поэтому песок подойдёт с фракцией не большей, чем 1,6-1,8 мм. Мастера приобретают разнозернистый песок. Считается, что он лучше схватывается.
Где накопать песок самостоятельно? В заброшенных карьерах, оврагах, речных отмелях, по крутым берегам рек. Наиболее чистый песок на глубине не на метровой и полутораметровой глубине. В противном случае придётся его долго промывать.
Если у песка посторонние включения, его нужно очистить. Для этого песок засыпают в корыто и заливают обычной водой. После этого смесь тщательно взбалтывается. Муть и грязь, всплывающую наружу, сливают. И так до того момента, пока вода не окажется прозрачной. Для просеивания берут металлическое строительное сито с ячейками в 1х1,5 мм.
Брусчатка и тротуарная плитка
В работах М.И. Хигеровича применялись три вида глин, характеристики которых указаны в табл. 1.
Таблица 1
| Наименование глин | Наименование фракций и содержание каждой из них в % | |||
| 0,25 мм | 0,25—0,05 мм | 0.05-0.01 мм | 0,01 мм | |
| Глина № 1 нижнекотельническая … Глина № 2 черемушинская … Глина № 3 з-да им. Карпова … | 1,64 1,24 2,04 | 21,10 14,20 7,42 | 32,83 38,46 33,30 | 44,43 46,10 57,24 |
Ниже, в табл. 2, приведены факторы удельной поверхности по фракциям и даны общие факторы поверхности примененных глин. Как известно, вычисление фактора поверхности основано на допущении, что поверхность двух порошков, полученных из равного объема веществ, обратно пропорциональна среднему диаметру их зерен. Для данного случая этот фактор есть сумма произведений, полученных умножением чисел, представляющих содержание данной фракции, на величину, обратную среднему диаметру частиц.
Таблица 2.
| Наименование глин | Частные факторы поверхности отдельных фракций | Общие факторы поверхн. | ||
| 0,25—0,05 мм | 0,05—0.01 мм | < 0,01 мм | ||
| Глина № 1 … | 140 | 660 | 8 850 | 9650 |
| Глина № 2 … | 95 | 770 | 9220 | 10080 |
| Глина № 3 … | 30 | 665 | 11450 | 12170 |
Для сравнения испытуемых глин с другими глинами М.И. Хигерович подсчитал величины общего фактора поверхности для глин 73 месторождений нашей страны, пользуясь данными механического анализа этих глин, произведенного Научно-исследовательской лабораторией НКМП. Общий фактор поверхности для указанных 73 месторождений глин оказался колеблющимся от 5100 до 16800. При этом число глин с фактором ниже 9000 составляло 23%, а с фактором выше 13000 около 21%. Следовательно, подавляющее большинство глин имело факторы поверхности в пределах 9000—13000. Следует отметить, что фактор выше 14000 имели только 12,5% образцов глин, а ниже 8000 — около 15%. Таким образом, употреблявшиеся в данном случае глины, по степени дисперсности, принадлежали к числу рядовых глин.
Что каается химических характеристик примененных глин, то качественные проверки обнаружили полное отсутствие в глинах № 1 и № 3 сульфидов тяжелых металлов, равно как и отсутствие во всех 3-х глинах растворимых солей в таких количествах, которые обусловливают выцветообразование (выщелачивание водой, выпаривание последней, а также испытание цементно-глиняных образцов с помощью подсоса воды с интенсивным испарением ее с одной поверхности). В глине № 2 были обнаружены следы сульфидов тяжелых металлов.
Результаты валового химического анализа глин приведены в табл. 3. Удельный вес глины № 1 — 2,57; глины № 2 — 2,55; глины № 3 — 2,58. Объемный вес глины № 1 в рыхлом состоянии — 1081 кг/м3, глины № 2— 1025 кг/м3 и глины № 3 — 963 кг/м3. Наряду с сырцовыми глинами, употреблявшимися в высушенном и размолотом состоянии, М.И. Хигерович пользовался также и глинами, обожженными при температуре 700° и после размолотыми в тонкий порошок, при содержании около 60% частиц, меньших 0,01 мм. В то время как наши работы в основном проводились на специально подобранных, в отношении гранулометрического состава, песках, М.И. Хигерович работал на природном весьма мелком песке с модулем крупности около 1,20; около 70% этого песка по весу составляли зерна размером от 0,15 до 0,30 мм. Следует отметить, что с этой точки зрения опыты ЦНИПСа в существенной мере дополнили проведенные нами исследования. Основные выводы, полученные М.И. Хигеровичем в отношении свойств цементно-глиняных растворов и цитируемые нами в дальнейшем, полностью совпали с выводами, сделанными нами на основании исследований, приведенных здесь ранее.
Прочность растворов в кубиках
В этом отношении М.И. Хигерович на основании своих исследований приходит к нижеследующим выводам: 1) При соотношениях, не превосходящих одной весовой части глины к одной части цемента, величины временного сопротивления сжатию цементно-глиняных образцов во все сроки хранения (до одного года) оказались выше, чем величины временного сопротивления сжатию аналогичных цементно-известковых растворов. Это имело место как при сухом, так и при влажном хралени. При увеличении добавки до двух весовых частей, по отношению к одной весовой части цемента, временное сопротивление цементно-глиняных растворов было лишь незначительно выше, нем в соответствующих цементно-известковых растворах; при дальнейшем же увеличении дозировки (до трех весовых частей добавки на одну часть цемента) цементно-глиняные растворы имели несколько меньшую прочность, чем цементно-известковые. 2) Введение в состав раствора по предложению проф. В.П. Некрасова комбинированных добавок (смеси глин с известью) оказалось более благоприятным, чем введение одной глины. Это открывает известные возможности некоторого сокращения расхода цемента при применении цементно-глино-известковых растворов, предложенных В.П. Некрасовым. Наилучшие результаты при этом давали те смеси, в которых соотношение извести и глины было как 25 :75 (см. табл. 3).
Таблица 3
| Состав вяжущего по весу в % | Хранение в сухих условиях | Хранение во влажных условиях | ||||||
| цемент | известь | глина | времен. сопротивление сжатию в кг/см2 через: | времен. сопротивление сжатию в кг/см2 через: | ||||
| 28 дней | 90 дней | 180 дней | 28 дней | 90 дней | 180 дней | |||
| 100 | 0 | 0 | 50,4 | 50,2 | 126,8 | 50,6 | 87,6 | 139,2 |
| 75 | 25 | 0 | 11,5 | 34,4 | 39,2 | 9,8 | 28,5 | 55,2 |
| 75 | 18,75 | 6,25 | 22,6 | 43,2 | 43,2 | 16,8 | 43.5 | 63,2 |
| 75 | 12,5 | 12,5 | 21,3 | 50,2 | 55,2 | 21,9 | 55,2 | 87,2 |
| 75 | 6,25 | 18,75 | 23,4 | 70,8 | 79,2 | 25,0 | 84,4 | 103,2 |
| 75 | 0 | 25 | 16,2 | 39,2 | 55,2 | 16,8 | 53,4 | 63,2 |
| 50 | 50 | — | 7,9 | 7,9 | 18,5 | 6,6 | 15,4 | 23,2 |
| 50 | 37,5 | 12,5 | 6,9 | 15,4 | 15 | 5,3 | 17,5 | 23,2 |
| 50 | 25 | 25 | 12,5 | 28,5 | 28,5 | 10.8 | 20,7 | 19,6 |
| 50 | 12,5 | 37,5 | 10,2 | 11,5 | 22,8 | 7,8 | 28,8 | 36,0 |
| 50 | 0 | 50 | 12,0 | 26,6 | 27,2 | 9,2 | 23,2 | 29,6 |
| 33 | 67 | 0 | 6.6 | 7,0 | 7,0 | 4,0 | 5,4 | 10,8 |
| 33 | 50 | 17 | 5,0 | 8,1 | 8,7 | 4,6 | 6,8 | 7,6 |
| 3З | 33,5 | 33,5 | 4,6 | 5,4 | 12,3 | 4,0 | 7,6 | 9,2 |
| 33 | 17 | 50 | 3.8 | 6,5 | 11,5 | 4,0 | 10,7 | 13,6 |
| 33 | 0 | 67 | 5,7 | 12,3 | 12,3 | 3,8 | 11,5 | 11,5 |
| 25 | 75 | 0 | 7,0 | 3,8 | 6,1 | 4.1 | 6,1 | 15,4 |
| 25 | 56 | 19 | 4,0 | 3,8 | 5,4 | 4,6 | 6,4 | 6,8 |
| 25 | 37,5 | 37,5 | 6,1 | 3,8 | 3.8 | 6,1 | 6.5 | 7,6 |
| 25 | 19 | 56 | 4,0 | 5,0 | 5,4 | 4,0 | 3,8 | 3,8 |
| 25 | О | 75 | 6,1 | 6,8 | 4,5 | 5,3 | 3,8 | 6,1 |
Примечания: 1. Цемент марки 350—400. 2. Песок весьма мелкий с модулем крупности около 1,20. 3. Состав растворов по объему — 1 вяж : 3 песка.
Ocoбo М.И. Хигерович отмечает правильность соображений в отношении влияния гранулометрического состава раствора, на его прочность, подтвержденную во всех случаях его испытаниями, проведенными, как указывалось выше, на весьма мелких песках. Применяя предложенные нами деления гранулометрического состава раствора на три основных фракции, М.И. Хигерович отмечает большое удобство, возникающее при оценке гранулометрического состава этим методом.
Сравнение сырцовой глины с иными дисперсными добавками
М.И. Хигеровичем был использован в качестве добавки к строительным растворам, помимо глин в сыром и обожженном состоянии, также трепел добужского месторождения в сыром и обожженном виде. На основании проведенных (сравнительных испытаний им были получены нижеследующие выводы в вопросе сравнительной оценки различных исследованных добавок: 1) Обжиг примененных глин до 700° не дал в дайнам случае улучшения свойств растворов, изготовленных с применением обожженной глины. При небольших расходах цемента применение сырцовой глины приводило к получению растворов более высокой прочности, чем в случаях применения той же глины, но в обожженном виде. При расходах же цемента свыше 300 кг/м3 раствора прочность растворов с добавками как сырцовой, так и обожженной глин была примерно одинаковой. Следует отметить, что глины, применявшиеся в работах М.И. Хигеровича, не имели значительных количеств загрязняющих органических примесей. Сравнивая сырцовую глину как добавку с необожженным трепелом, по показателям прочности растворов можно было установить, что трепел не имеет преимущества перед сырцовой глиной в растворах с одинаковыми объемными дозировками. М.И. Хигерович отмечает, что в этих случаях несколько повышенная прочность цементно-глиняных растворов с сырцовой глиной объясняется более удачным гранулометрическим составом и большей плотностью таких цементно-глиняных растворов в сравнении с цементно-трепельными растворами и с растворами на обожженной глине.
Водоудерживающая способность
Сравнительная водоудерживающая способность различных строительных растворов исследовалась М.И. Хигеровичем различными методами: измерением скорости водоотдачи при помещении раствора на керамические плитки, на специально изготовленные пористые плитки и на красный кирпич, а также с помощью центрофугирования раствора в лабораторной центрофуге. В результате этих исследований пришли к заключению, что наиболее практически надежным и подходящим для производства способом оценки сравнительной водоудерживающей способности различных растворов явчяется численное определение этой способности при укладке раствора на кирпичах, как это проводилось и в наших исследованиях; при этом отметили, что цементно-глиняные растворы, при одинаковых расходах цемента и при одинаковой (по весу) дозировке извести и глины, имеют более высокую водоудерживающую способность, чем цементно-известковые растворы. В соответствии с этим, водоудерживающая способность нормальных цементно-глино-известковых растворов оказалась в опытах М.И. Хигеровича меньшей, чем цементно-глиняных. Следует отметить, что через 24 часа количество воды, теряемое различными растворами, примерно, одинаково. Огромное же различие водоудерживающей способности растворов-наблюдалось в опытах М.И. Хигеровича в более короткие сроки, а именно — в первые 10—20 минут. В эти промежутки времени водоудерживающая способность цементно-глиняных растворов оказалась, примерно, такой же, как и чисто-известковых растворов.
Прочность сцепления
В соответствии с повышенной водоудерживающей способностью цементно-глиняных растворов М.И. Хигеровичем были получены наиболее высокие показатели для этих растворов и в отношении сцепления им c сухим красным кирпичом. В то время как общеупотребительные в практике составы растворов (типа 1 цем. : 1 изв. : 9 песка) при испытании с сухим кирпичам дали величины сцепления порядка 0,07—0,10 кг/см2, цементно-глиняные растворы при соотношении цемента к глине 1:1 по весу показали увеличение величины сцепления, примерно, в 10 раз, т.е. до 0,7 кг/см2. Составы из цемента, глины, извести и песка показали 1 1.2 — 2 раза худшие результаты, точно так же, как и цементно-трепельные растворы. Таким образом, эти опыты также подтвердили полученные нами ранее результаты как о повышенной водоудерживающей способности цементно-глиняных растворов, так и о вытекающем отсюда лучшем сцеплении их с сухим кирпичом.
Изменения объема
Измерения объема растворов при твердении в различных условиях оценивались М.И. Хигеровичем пУтем измерения длины призм 25 X 25 X X 200 мм. Призмы, выполненные из различных растворов, хранились в эксикаторе над серной кислотой с относительной влажностью, в среднем не превышающей 0,7%, т.е. практически в сухом воздухе. Помимо этого часть образцов хранилась в эксикаторах над водой при относительной влажности среды около 100%. Цементно-известковые и цементно-глиняные растворы одинаковых дозировок дали в этих испытаниях весьма близкие величины изменений линейных размеров. Наибольшие изменения линейных размеров для цементно-известковых растворов не превышали 1,18 мм/пог. м, а для цементноглиняных растворов — 1,30 мм/пог. м; чисто же известковые растворы имели меньшие величины усадки — в пределах 0,80 мм/noг. м.
Коэфициент размягчения
Коэфициенты размягчения для цементно-глиняных растворов в 6-месячном возрасте по опытам М.И. Хигеровича оказались не ниже 0,55, если коэфициент размягчения чисто-цементных растворов принять равным 100. Следует, однако, отметить, что при этих испытаниях коэфициенты размягчения цементно-глиняных растворов были получены, примерно, такими же, как и для цементно-известковых растворов, что по нашему мнению объясняется применением в данных опытах сравнительно тощих растворов (состав 1 ч. вящущего : 4 ч. песка), изготовленных на весьма мелком песке.
Морозостойкость
В данных испытаниях, как указывалось выше, применялся весьма мелкий песок с модулем крупности около 1,20. В соответствии c этим прочность растворов вообще была крайне невелика, почему все испытанные растворы имели cравнительно невысокую морозостойкость. М.И. Хигерович отмечает, что снижение прочности растворо в после замораживания было одинаково большим как цементно-известковых, так и у цементно-глиняных растворов, причем многие из них начали разрушаться уже при 6-кратном замораживании.
Влияние сухих условий хранения
Весьма интересные результаты были получены в рассматриваемых исследованиях при оценке вляния условий, в которых хранились различные растворы. В частности, при сухом хранении, как правило, наблюдался серьезный рост во времени механической прочности всех смешанных цементных растворов независимо от характера примененной добавки.
Общая оценка свойств
а) На основании приведенных выше в краткой, форме результатов исследований М.И. Хигерович свойств подтверждает наши выводы о том, что правильно отобранная и правильно дозированная глина, благодаря своей полидисперности, может дать растворы с особо удачным гранулометрическим составом, что ведет к повышению прочности таких растворов. Входя в некоторой степени в химическое взаимодействие с известной долей портландцемента при твердении, глина, по суждению М.И. Хигеровича, обусловливает возникновение новообразований, также играющих положительную роль в уплотнении раствора. При этом М.И. Хигерович солидаризируется c высказанным выше общим положением, что глина, находясь в тесном смешении с цементом, перестает существовать как таковая, с присущим ей рядом отрицательных свойств. б) На основании полученных благоприятных показателей для цементно-глиняных растворов М.И. Хигерович приходит к заключению, что глина сырцовая как сама по себе, так, в некоторых случаях и в смеси с известью может быть введена в цементный раствор, употребляемый для каменной кладки.
При этом введение сырцовой глины взамен извести не ухудшает показателей прочности раствора, а в большинстве случаев заметно повышает таковые (в частности сравнительно с добавкой извести). Однако это (является верным лишь в том случае, когда количество глины не превышает отношений 1:1 или 1,5:1 по отношению к весу цемента, и кроме того, если смешанный раствор в той или иной степени приближается к намеченным нами выше оптимальным гранулометрическим составам для смесей с различной предельной крупностью зерен. в) Смешанные растворы с сырцовой глиной по прочности и по характеру нарастания этой прочности по данным М.И. Хигеровича не уступают растворам с добавкой трепелов. г) Применение сырцовой глины в большинстве случаев, видимо, благоприятнее, чем применение глины прокаленной. д) Как видно из вышеизложенного, рассматриваемая работа в основном подтвердила все важнейшие выводы, сделанные ранее по отношению к цементно-глиняным растворам.
Как определить пластичность глины
Чтобы понять, как правильно развести глину для кладки печи, взятые пробы глины необходимо заложить в различные ёмкости. Добавляют воду постепенно, чтобы получить пластичный раствор, не прилипающий к рукам, напоминающий хорошо вымешанное тесто. На каждой пробе ставят порядковый номер.
Далее действуют следующим образом:
- первую пробу оставляют в первозданном виде;
- ко второй пробе подмешивают 10 процентов песка;
- к третьей пробе — 25 процентов;
- к четвёртой — 75 процентов;
- к пятой — такое же количество, как и объём глины.
Песок вводят постепенно, порциями, перемешивая после каждого добавления. Когда песка добавляется много, нужно увеличивать объём воды.
Перед тем как замочить глину для кладки печи нужно определить её качество. В качестве образцов делают из каждой пробы по 2-3 шарика диаметром 50 мм столько же лепёшек по 20-30 мм толщиной. Затем их следует просушить в месте, где нет сквозняка. После того как пройдёт дней десять, лепёшки и шарики нужно проверить, чтобы понять, где лучший состав. Для этого каждый шарик сбрасывают с метровой высоты на пол. Он не должен разбиться или раскрошиться при сжатии. У высохших образцов не должно быть больших трещин. Чтобы опыты удались, для верности необходимо заготавливать несколько шариков каждого вида глины.
Есть ещё два способа. Сначала из каждой пробы катают шарики 50 мм диаметром. Помещают их под пресс, роль которого выполняют две дощечки. Если после сжатия шарик сожмётся в два раза и появятся небольшие трещины, глина пластичная. Если усадка произойдёт лишь на треть диаметра, трещины будут заметные, это глина со средней пластичностью. Тощая глина сядет лишь на одну четверть или меньше, или просто рассыплется.
Следующий метод со жгутиками толщиной до 20 мм и длиной 250 мм. Их нужно поочередно растягивать и огибать вокруг деревянной скалки либо черенка от лопаты (диаметром 50 мм). Тощая глина испытания не выдержит, жгутик сразу порвётся, не растягиваясь. При средней степени пластичности жгутик начнёт рваться, отрезок растяжения станет меньше по толщине на 20 процентов. Сгибы «колбаски» потрескаются. Пластичная глина обрываться не будет, а будет плавно огибать черенок.
Растворы для печи делают из глины, у которой средняя пластичность. Определить количество требуемого раствора не сложно, его объём составляет десятую часть от объёма печи.
Чем оштукатурить кирпичную печь
Итак, разобравшись с вопросом, какой раствор используется для кладки печи из кирпича, переходим к рассмотрению другой позиции. А именно, каким раствором замазать печь, чтобы не трескалась.
Во-первых, надо дать время, чтобы кирпичное сооружение прошло усадку. Во-вторых, перед началом оштукатуривания печку надо протопить. Цель – расширить ее в объеме. В-третьих, на поверхность укладывается сетка, которая упрочнит штукатурный слой. После чего можно переходить к основному процессу.
Чем лучше штукатурить. Вариантов немало – это и готовые смеси, и приготовленные самостоятельно. Самый простой – глиняный раствор, на котором проводилась кладка. Народный же опыт показывает, что в него надо добавить соли и древесной золы. Два ингредиента не только увеличат прочность смеси, но и поднимут его жаростойкость.
Штукатурка кирпичной печи с закрепленной на ней сеткой Источник avatars.mds.yandex.net
Перед тем как приготовить раствор из золы для замазки печи, необходимо приготовить все ингредиенты. Здесь соотношение такое:
- глины должно быть в два раза больше песка;
- соль добавляют из расчета 30 г на 1 л глиняно-песчаной смеси;
- зола из расчета 50-60 г на 1 л.

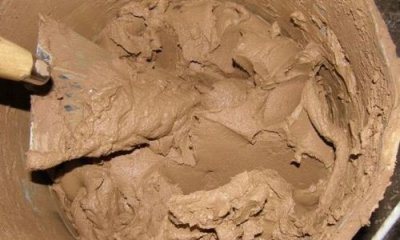

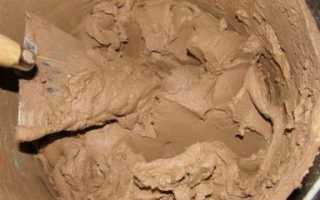

Как готовить глиняную смесь для кладки печи
Перед тем как замочить глину для печи, нужно подготовить удобные ёмкости. Это может быть бочка или корыто. Глину загружают в ёмкость и заливают водой на 2-3 суток. Если за этот период она полностью не размякнет, то нужно оставить ещё на сутки.
Как сделать глину для кладки печи, чтобы она соответствовала нормам и требованиям? Размягчённую глину необходимо очень хорошо перемешать. В итоге должна получиться масса, по структуре похожая на густую сметану. Если возникнет необходимость, следует добавить воду. Затем сметанообразную смесь нужно процедить. Соотношение песка и глины определяется путём экспериментов.
Раствор из глины для кладки печи делают следующим образом. Засыпают компоненты в ёмкость постепенно, распределяя послойно. Затем нужно тщательно всё перемешать, вода добавляется по необходимости. Это делать до того момента, пока раствор не станет однородной рыхлой массой. Если в такую смесь воткнуть лопату, раствор будет медленно сползать, но не растекаться. Хранят такой глиняный замес, закрыв сверху рубероидом, полиэтиленом или фанерой. Срок годности неограниченный, нужно только добавить воду, когда нужно.
Есть еще один способ, но он требует приложения физической силы. Просеивать ничего не нужно. Песок в нужном количестве выкладывают грядами на деревянном щите. Понадобится площадка примерно 1,5х1,5 метров. Ширина гряд около 40 см, высота не более 25 см. ровно в середине гряды делают углубление, которое заполняют размягчённой глиной. Сырьё перелопачивается, при этом песок от краёв засыпают в глину до тех пор, пока всё не станет однородной субстанцией.
После этого снова формируется гряда, которая с силой рубится ребром деревянного весла. С помощью частых ударов разбивают все комки. При необходимости добавляют воду. Таким способом пользуются не часто. Этот народный метод применяют для заготовки небольших порций раствора.
Основные составляющие
Шамотная огнеупорная каолиновая глина лучше всего подходит для кладки печей
Глинистый состав различается в зависимости от добавляемых компонентов:
- глино-песчаный;
- глино-цементный;
- глино-известковый.
Печники, как правило, выбирают первый вариант. Долевые пропорции зависят от того, какую глину использовать для печи. Если она жирная, соотношение песка будет 2:1, если среднежирная – 1:1.Также при хорошем качестве глины можно обойтись без добавок.
Если не хочется вымерять компоненты, можно взять готовый состав. Мешок глино-шамотной каолиновой огнеупорной смеси «Терракот» на 20 кг стоит в среднем 250-300 рублей.
Как делают известковую смесь
С помощью известкового раствора делают кладку фундамента печи и дымоходной трубы на крыше. Нужно учитывать, что при гашении известь увеличивается в 3-5 раз. Поэтому берут соответствующую ёмкость.
Известь хорошо заливают водой. Замешивают раствор и разбивают камни до тех пор, пока смесь не станет похожа на густую сметану. Постепенно засыпают песок, пока куски смеси не станут прилипать к лопате. Хранить такой раствор можно долго, по необходимости добавляя воду.
Это довольно тяжёлая процедура, готовую известковую смесь можно купить. Как правило, при кладке печи извести много не потребуется. Этот материал очень хорошо ведёт себя при работе, особых проблем с приготовлением растворов на основе извести не возникает.
Сколько времени требуется для просушки отопительных сооружений
Кладка с глиной застывает очень долго, кирпич втягивает влагу и практически не отдает ее. Поэтому сушка печки проходит в 2 этапа.
Естественная сушка занимает не менее пяти—семи дней. В это время в печи должна быть открыты заслонка, дверца и поддувало.
Рекомендуется направить вентилятор в устье топки. За 5—6 дней естественной сушки застывает раствор только на поверхности печи, топки, дымохода.
Принудительная сушка проводится в течение 9—10 дней летом и 3,5—4 недель зимой.
Длительность просушивания зависит от конструкции печи, ее размера и времени года. В печи ежедневно (2 раза в день) сжигают несколько тонких поленьев.
Сушка считается завершенной, если через 3—4 часа после топки на внутренней поверхности дверцы и на задвижке нет конденсата.
Как готовить смесь для кладки топочной части
Как сделать огнеупорный раствор для печи, чтобы печь служила долго? Для кладки топки берут пластичную белую глину, можно желтоватую или серую. Роль наполнителя выполняет шамотный песок. Его изготавливают из боя шамотного кирпича, который затем измельчают дроблением. Он выводит раствор на более высокий уровень стойкости к воздействию высокой температуры. Такой песок применяют вместо обычного для приготовления растворов, предназначенных для топочных камер, которые выкладывают из огнеупорного шамотного кирпича.
Можно для удешевления взять шамотный песок в смеси с обычным кварцевым в равной пропорции. Смесь всё равно оставит свои огнеупорные свойства.
Пластичная глина не нуждается в дополнительной проверке. Её замешивают на чистой мягкой воде. Для облегчения процедуры замеса используют строительные миксеры.
Если знать, на какой раствор класть печь, и как добыть дешёвый строительный материал, то можно значительно сэкономить при строительстве банной печи.
Как подготовить материал для работ
Для выполнения изоляционных работ подойдет глина любого цвета. Главное, чтобы она имела как можно меньше песка в себе. Лучше брать глину, которая намокает очень долго. Это является критерием малых примесей песка в ней.
Оптимальным вариантом считается подготовка материала еще осенью, за полгода до будущего использования. Для глины необходимо выделить определенное место, где она будет подвержена морозам, осадкам и другим погодным условиям. Так осенью и весной ветер сможет из верхнего слоя отсеять песок. А мороз зимой добавит материалу прочности и стойкости за счет циклов заморозки и оттаивания.
На весну, непосредственно перед использованием за 3-4 дня глину стоит залить водой и накрыть пленкой. Пусть она станет однородным вязким материалом. Тогда будет легче ее укладывать и утрамбовывать. Да и характеристики у нее улучшаться.
Некоторые владельцы предпочитают сделать глинную массу за 1-2 суток пред использованием. Это не принципиально. Но лучше дать глине настояться до необходимой кондиции.
Проверить готовность массы можно просто. Набрать в кулак глину и сильно зажать ее на полминуты. Если на открытой ладони останется плотный ком, который не рассыпается – материал готов к использованию. В противном случае, стоит залить глину водой и дать постоять еще немного времени. Это занимает от нескольких часов до суток. И после такой процедуры проверку готовности глины стоит повторить.
Определяемся с пропорциями
Глина делится на жирную и тощую. Жирный раствор будет пластичным, но трескаться после полного высыхания, худой под воздействием небольшой силы начнет крошиться.
Существует несколько методов определения необходимого количества песка в растворе:
Метод «шарик»
Для начала, глина в одинаковом количестве засыпается в 5 емкостей (литровая банка вполне подойдет), предварительно удалив крупные комки. Затем в банки засыпается песок в соотношении 10, 25, 75, 100, 150%. Добавляется вода и раствор, тщательно перемешивается до получения однородной массы.
Из каждого образца лепится шарик диаметром 5 сантиметров, которые превращаем в лепешку толщиной около 3 сантиметров. Даем материалу высохнуть на протяжении 10 суток при температуре 20 градусов (комнатной).
По истечении этого срока внимательно осматриваются края лепешки. Появились трещины – состав жирный, крошится при нажатии – худой. Нормальная лепешка не имеет повреждений и выдерживает падение с высоты в метр.
Метод «весло»
Определение жирности раствора с помощью весла
Емкость (обычно ведро) наполняется глиной с песком. Постепенно добавляя воду и перемешивая, достигается сметанообразный раствор. Плоской дощечкой немного перемешиваем содержимое и достаем ее. Если на доске осталась смесь толщиной миллиметр – требуется добавить глину. Два миллиметра и наличие сгустков – норма, а все, что больше – раствор жирный, нужно сыпать песок.
Метод «жгутик»
Из состава с разными пропорциями лепится валик (15 миллиметров толщиной и 15 сантиметров в длину) и растягивается. Жирный образец легко тянется и в точке разрыва имеет маленькую толщину. Нормальный жгутик после разрыва обладает диаметром около 3 мм, а тощий экземпляр быстро рвется и практически не уменьшается в размерах на концах.
Добавки в раствор
Для улучшения характеристик раствора применяются различные добавки. Использование соли или цемента позволяет существенно улучшить силу сцепления у глиняного и известкового раствора.
В тех смесях, которые есть в продаже ассортимент добавок гораздо шире:
- Водоудерживающие добавки позволяют не вымачивать кирпичи при их закладке.
- Армирующие термостойкие волокна увеличивают устойчивость к тепловому воздействию и предотвращают возможное растрескивание швов.
- Также могут использоваться и другие добавки.
Проверка раствора на качество
Для проверки выработали специальные методы, которые позволяют мастеру определить, насколько хорошим является его изобретение. Рассмотрим каждых из них:
- Визуально. Нужно раскатать в лепёшку полученную массу с толщиной в 25 миллиметров. После того как она высохнет, не должны возникнуть различные повреждения.
- С помощью намеренного создания стрессовых ситуаций. Для проверки нужно подождать, пока предварительно изготовленный шарик высохнет в естественных условиях. После чего необходимо забраться на высокое сооружение и сбросить с него материал. При осмотре изделие не должно разваливаться.
- Следующий способ будет сходен с предыдущим. Готовый элемент кидают об стену или об пол с прикладыванием силы. В случае, если образованный шар разобьётся — материал непрочный.
Так, используя определённые методы, можно самостоятельно выявить, насколько хорош полученный материал.
Подпишитесь на наши Социальные сети
Уровень жирности глины
Для проверки раствора лепят шарик и придавливают его
Глина – микрозернистый минерал сложного состава. Отличается эластичностью, водостойкостью, хорошей адгезией к камню. Для кладочного раствора берут красную глину. Материал предварительно очищают.
Главная характеристика минерала – жирность. Этот параметр определяет качество будущей печки. Излишне жирная при застывании активно испаряет влагу и растрескивается. Со временем такой раствор выкрашивается. Чересчур тощий материал недостаточно пластичен и не скрепляет кирпичи.
Прежде чем замесить глину для печи, определяют ее жирность. Есть несколько способов:
- Горсть сухого материала замачивают водой и разминают в кулаке. Если состав принял консистенцию пластилина – глина жирная. Если рассыпается в крошку – тощая.
- Смешивают минерал с водой – на 0,5 л 100–150 мл воды, замешивают и делают шарики в 45–50 мм. Один из них расплющивают в лепешку. Поделки оставляют высыхать 2–3 дня. Если по прошествии 3 дней сформировались трещины – глина слишком жирная. Если уронить шарик с 1 м на пол, и он не разобьется – жирность минерала в норме. Если разобьется – чересчур тощая.
- Самый точный способ: из глиняного теста делают шарик и сдавливают между двумя дощечками, пока на нем не образуются трещины. По их величине судят о минерале. Если шарик рассыпается даже при небольшом сжатии – тощая. Если тонкие трещинки появляются, когда шарик сжат наполовину – материал жирный. Оптимальной считают глину, шарики из которой дают трещинки при сплющивании на 1/3.
И жирную, и тощую глину можно применять, подобрав правильное количество песка.
