Как скрыть трубы от посторонних глаз с помощью короба из гипсокартона

Даже незначительные визуальные дефекты на отопительных приборах, имеют все шансы загубить самый высококачественный ремонт в квартире. Существуют обязательные элементы систем жизнеобеспечения, которые весьма сложно интегрировать в избранный дизайн помещения и – это, в первую очередь, касается систем отопления. Многие новые конструкции батарей, имеют современный вид, который хорошо интегрируется в облик любого помещения. Тем не менее, старые модели чугунных “монстров” существенно усугубляют эстетику современного дома. Подобный дефект устранить станет не трудно, если аккуратно закрыть батарею гипсокартоном. Для финишной отделки такой конструкции, возможно, применить красители, обои и любые другие отделочные материалы.

Крепление к гипсокартону тяжелых предметов: обзор крепежных элементов и способов их применения

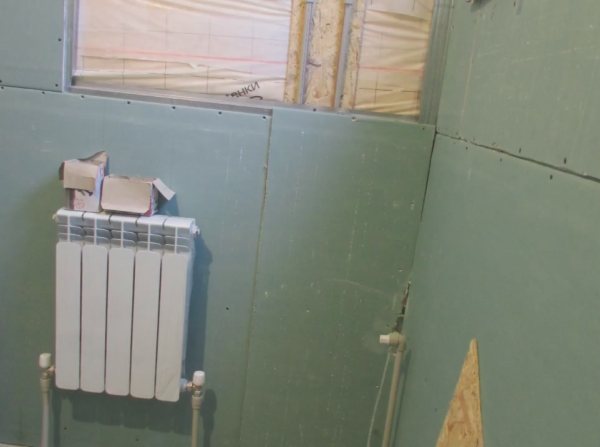

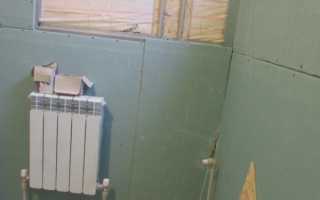

Алюминиевая батарея на гипсокартоне – о том, как ее повесить читай дальше

Приветствую. В этот раз вы узнаете о том, как крепить к гипсокартону тяжелые предметы. Надеюсь, тема статьи будет интересна многим и для этого есть веская причина. Отделка строительных поверхностей гипсокартоном повсеместно получает все большее распространение.

В то же время закрепить тяжёлые предметы на такой отделке традиционными способами у вас, скорее всего, не получится. Итак, как закрепить те или иные предметы на поверхности обшитой ГКЛ, чтобы результат был прочным и выглядел аккуратно?

Как закрыть трубы гипсокартоном

Врезаю Квартирное Отопление в Стены.

Водоснабжение

1. Можно ли зашивать отвечающие за водоснабжение трубы в туалете
   ?

Если у вас централизованное горячее водоснабжение, то для стояка ГВС действуют те же ограничения, что и в случае центрального отопления. Стальные стояки ГВС и ХВС зашивать ни в коем случае нельзя: после первой же течи вам придется делать повторный ремонт.

Уточню: на холодной воде для замены стояка, который будет убираться в нишу, можно смело использовать любые трубы с необслуживаемыми соединениями. Из-за особенностей конфигурации системы ХВС гидроудар в ней невозможен: воздух в стояках и подводках при заполнении играет роль демпфера, в то время как система ГВС при запуске часто перепускается на сброс.

Если при этом проходимость сбросника ниже, чем у элемента запорной арматуры, через которую заполняется контур, то гидроудар возникает в момент, когда из контура вытесняются остатки воздуха.

1. А трубы в ванной стоит убирать в короб
   ?

Опять-таки в том случае, если все соединения подводок ХВС и ГВС — необслуживаемые. Стальные трубы зашивать неразборным коробом нельзя.

1. Как зашить трубы в туалете, чтобы на них не собирался конденсат
   ?

Установите над полом и под потолком вентиляционные решетки. Конвекцию через них обеспечит нагрев воздуха стояком ГВС.

фальшстена вокруг труб отопления

Как сделать короб из гипсокартона для труб

https://youtube.com/watch?v=Glfj5mf-dl0

Несколько слов о трудностях монтажа

С какими проблемами сталкиваются монтажники, если предстоит крепление на гипсокартонную стену тяжелых предметов?

Таблица прочности ГКЛ в соответствии с толщиной листа

Для обшивки стен традиционно применяется гипсокартон с толщиной листа не более 12 мм. Такой материал достаточно прочный и устойчивый к механическим нагрузкам. Тем не менее, установка бойлера или отопительного радиатора, вес которого при заполнении водой составляет более 100 кг, чревата тем, что крепёж вырвет из обшивки.

Кстати, вот с такой элегантной подставкой монтаж радиаторов отопления будет более эффективным, так как получится снять часть нагрузки с настенного крепежа

Проблема очевидна, но есть простые и эффективные способы ее решения. Если нужно повесить на стену что-то тяжёлое, сделать это можно следующим образом:

• С помощью специальных крепежных элементов и опор, установленных под закрепленным предметом;
• Посредством предварительной установки закладных под обшивку стен;
• Посредством комбинированной установки закладных и использования специальных крепежных метизов.

Каковы преимущества и недостатки перечисленных способов?

Преимуществом монтажа на крепежные элементы без установки закладных является то, что способ можно применить на уже эксплуатируемой стене. То есть, если не предполагается скорый ремонт помещения и нет желания разбирать стену — это оптимальный вариант.

Из минусов решения отмечу то, что крепления, которые рассчитаны на большую нагрузку, в продаже встречаются редко и цена их высока. Ну и разумеется, нужно знать, что подойдёт в том или ином случае, а что не подойдет.

На стене вы можете видеть закладные доски под радиатор отопления, которые потом закроются листами ГКЛ

Установка закладных под обшивку — это лучшее решение, если предстоит установка тяжёлых предметов с весом более 50 кг. По сути, крепление в этом случае выполняется не на гипсокартон, а на закладные, которые, в свою очередь, жёстко фиксируются на черновой стене.

Недостатком этого решения является невозможность применения на уже эксплуатируемых стенах. То есть, закладные нужно устанавливать под обшивку что возможно только до монтажа ГКЛ.

Комбинированный вариант используется в тех случаях, когда размеры закладных под обшивкой частично не соответствуют расположению петель на монтируемом оборудовании.

Рассмотрим перечисленные способы и узнаем, как повесить батарею на гипсокартон или как выполнить установку других не менее тяжёлых предметов.

Монтаж закладных для крепления тяжёлых предметов на ГКЛ

Как своими руками установить закладные под ГКЛ? Инструкция монтажа следующая:

Место расположения закладных в стене, там, где будет установлен бойлер

• Сразу после сборки несущего каркаса определяем расположение установки предмета, монтаж которого планируется;
• По ширине промежутка между профилями в обрешётке нарезаются бруски толщиной, соответствующие толщине направляющих;

Закладные перед обшивкой гипсокартоном

• Посредством дюбель-гвоздей или анкерных болтов бруски крепятся к стене или к профилю, как на фото;
• По бокам бруски крепим к профилю саморезами;
• Далее зашиваем каркас листами ГКЛ;

Крепежные метизы под навеску бойлера в закладных

• После окончания отделки стен крепим тяжелый предмет массивными шурупами, которые будут прочно удерживаться в толще закрепленных брусков.

Хочу обратить ваше внимание на то, что при выполнении монтажа придется сфотографировать установленные бруски с разных ракурсов. Это нужно сделать для того чтобы при выполнении последующей установки навесного оборудования попасть именно в бруски, а не в пустоту.

Спрашивается, зачем нужны закладные, если можно сразу вкрутить длинные шурупы в стену? Причина есть — если повестить бойлер или отопительный радиатор на шурупы, не подложив закладные под обшивку стен, нагрузка на крепёжные элементы будет высокой. В результате со временем либо крепеж деформируется, либо придёт в негодность стена, на которой был выполнен монтаж.

Крепёжные элементы для монтажа без предварительной установки закладных

Многие люди считают, что просто так, используя те или иные разновидности крепежных метизов что-либо вешать на перегородки и стены из ГКЛ нельзя. На самом деле это не так, просто нужно выбрать правильный крепеж, максимальная нагрузка на который будет соответствовать весу того оборудования, которое вы решили закрепить в подвешенном виде.

Рассмотрим перечень крепежных элементов и способы их применения.

Крепежные метизы, специально разработанные для применения на гипсокартонных перегородках и стенах

Среди того, что можно приобрести, отмечу следующее:

• Саморез по гипсокартону типа «металл-металл»;
• Дюбель «бабочка» с саморезом;
• Шнековый дюбель с саморезом;
• Дюбель «зонтик» с болтом;
• Дюбель Хартмут от Кнауф с болтом.

Вкручивание обычного самореза для ГКЛ

Обычный саморез по гипсокартону, которым листы фиксируются на профиле, выдерживает долговременную нагрузку весом до 3 кг. То есть, закрутив такой шуруп в стену, на него можно повесить зеркало, картину или другие аналогичные предметы. Если закрутить несколько шурупов и вешать предмет не на одну, а на несколько петель, можно добиться более высокой прочности монтажа.

Так называемая «бабочка» с изнанки ГКЛ

Дюбель «бабочка» для пустотелых конструкций – выдерживает вес до 10 кг при однослойной обшивке стен. Это отличное решение для монтажа различны элементов антуража, начиная с зеркала и оканчивая небольшими полками.

Соответственно если вешать предмет не на один дюбель, а на несколько разнесённых дюбелей, устойчивость крепежа к весовым нагрузкам увечится.

Вкручивание шнекового дюбеля без необходимости в предварительном сверлении отверстий

Шнековый дюбель с саморезом — вкручивается в плиту без необходимости в сверлении отверстий. При монтаже на однослойную обшивку выдерживает чуть больше 6 кг весовой нагрузки при монтаже на двойную обшивку, каждое крепление выдерживает нагрузку до 15 кг.

Распорная часть так называемого «зонтика» с изнанки гипсокартонных конструкций

Дюбель «зонтик» — металлическая разновидность дюбеля «бабочки» состоит из болта и металлической распорки, которая при вкручивании болта раскрывается как зонтик. При правильной установке крепёжных метизов, дюбель «зонтик» выдерживает до 35 кг весовой нагрузки на каждое крепление. С увеличение числа креплений, нагрузка на стену может быть увеличена.

Так выглядит силовой элемент дюбеля Хартмут, за счет которого крепежные метизы удерживаются на вертикальных конструкциях

Дюбель Хартмут от Кнауф при монтаже на однослойную обшивку способен выдержать до 35 кг долговременной нагрузки. При увеличении количества применённых крепежных метизов, допустимая величина нагрузки также увеличивается.

Посредством таких креплений можно вешать алюминиевые и биметаллические радиаторы к гипсокартону без применения напольных подставок

Инструкция монтажа такого дюбеля следующая:

• Сверлится отверстие диаметром 13 мм;
• В отверстие вставляется дюбель со сложенной распорной частью;
• Дюбель вытягивается назад так, чтобы распорная часть с изнанки прижалась к обшивке;
• Закрепляем пластиковую часть с внешней стороны обшивки фиксатором и обламываем излишек;
• Вкручиваем болт, на котором можно закрепить подвесные петли или другие метизы, приспособленные для монтажа того или иного предмета.

Для того чтобы установка чугунного радиатора отопления на гипсокартон могла быть выполнена без закладных, используем крепежные элементы Хартмут. Но есть одно условие, монтаж конструкцией с номинальной массой свыше 100 кг допускается только на двойную или тройную обшивку стен.

Теперь мы знаем, что крепление радиаторов отопления к стене из гипсокартона, равно как и монтаж других тяжелых предметов не является чем-то невозможным. Надеюсь, что в результате самостоятельной установки тяжелых предметов на гипсокартонную обшивку вы получите качественное и надежное крепление. Чтобы справиться с поставленной задачей было проще, рекомендую к просмотру видео в этой статье.

Создание короба из ГКЛ для встраиваемого экрана

Этот вариант встречается наиболее часто. Довольно удобно короб делать во время отделки стен гипсокартоном, тогда можно сразу создать для него каркас, который будет входить в общую конструкцию.

Этап первый: подготовка

Прежде чем скрыть радиатор отопления, его необходимо подготовить. Очень удобно, когда используются современные батареи, но с чугунными – придется повозиться.

1. С помощью железной щетки снимают старый слой краски.
2. Поверхность обезжиривают.
3. Проверяют места соединения, гайки и швы. При необходимости – подтягивают или меняют.
4. Окрашивают поверхность красками по металлу с высоким температурным порогом.

Обычно, через отверстия в закрывающей батарею конструкции, она все же частично видна, поэтому нельзя оставлять без внимания отделку самого устройства
Подготавливают необходимый инструмент:

• перфоратор с буром или ударная дрель со сверлами;
• шуруповерт, ножницы по металлу или лобзик;
• строительный нож и уровень;
• наждачная бумага с бруском;
• ножовка;
• кисточки;
• емкость и набор мастерков;
• линейка (рулетка) и карандаш.

Понадобятся следующие материалы:

1. Плиты гипсокартона.
2. Перфорированный уголок.
3. Металлический профиль.
4. Сетка – серпянка.
5. Саморезы и дюбеля.
6. Грунтовка.
7. Шпатлевка.

На заметку! Зашить батарею гипсокартоном не так просто как кажется. Необходим хотя бы минимальный опыт работы с металлическим профилем и плитами ГКЛ.

Этап второй: разметка

Определяются, как будет выглядеть короб – висеть в воздухе или стоять на полу:

1. Когда короб стыкуется с половым покрытием, то сразу замеряют и отмечают три основных линии – две боковые и лицевую.
2. Если он будет висеть, то отбивают расстояние от пола. На стене отмечают линию и проверяют ее по уровню.

Затем производят разметку по стенам. Не забывают, что от края возводимого короба до края радиатора – должно быть минимум десять сантиметром.

В итоге получается прямоугольник, который будет обозначать края крепления будущей конструкции.

Этап третий: создание каркаса

Каркас из профиля для короба
Для этого используют металлический профиль. Технология монтажа:

• Направляющие профиля прикладывают к обозначенным на стене линиям. Их заранее обрезают на нужной высоте. Сверлом просверливают несколько крепежных отверстий. Делают это так, чтобы остались наметки на стене.
• Согласно этим точкам просверливают отверстия, в которые вставляют дюбеля.
• Профиль располагают на места крепления и закрепляют шурупами.
• Таким образом, устанавливают все части металлического каркаса. Не забывают их скреплять соединительными элементами.

Совет! Между металлическим профилем и поверхностью следует предусмотреть укладку специального амортизирующего материла.

Должен получиться металлический каркас, который будет надежно прикреплен к основанию. Лучше сразу будет закрыть и трубы отопления – для большего удобства продумывают съемный вариант.

Этап четвертый: обшивка

Дальнейший процесс будет совершенно несложным, если сравнивать с теми работами, которые уже были проведены.

Последовательность такова:

1. Чтобы закрыть точку отопления в комнате, заранее производят разметку на листе гипсокартона. Используя ножовку (электрический лобзик) разрезают его на нужные элементы. Небольшие части можно с легкостью резать строительным ножом.
2. Сразу рассчитывается и место под экран. Он может быть разного размера, чаще всего используют 60*90 см и 60*120 см. Лучше замерить выбранный вариант по внутреннему каркасу. От полученного результата удаляют пару миллиметров.
3. Для большего удобства каждый вырезанный участок помечают с изнаночной стороны. Или делают по-другому – сразу производят их установку.
4. Деталями закрывают необходимые места. Для этого используют саморезы. Их вкручивают с шагом в пятнадцать сантиметров.
5. Шурупы вкручивают вровень с поверхностью.

Этап пятый: отделка

Начинается заключительный этап отделки. Он заключается в том, что созданный короб обрабатывают шпаклевкой. Нужно хорошо закрыть все швы. Процесс выглядит так:

• Швы немного расшивают, для этого подходит строительный нож.
• Отделываемые участки грунтуют.
• На углы накладывают перфорированные уголки.
• Внешние швы промазывают смесью и накладывают сетку-серпянку.
• На поверхность наносят финишный слой шпатлевки.

Получается конструкция, которая имеет «окошко», в которое вставляется экран. Таким образом, удается закрыть любую батарею отопления.

На заметку! Очень часто удается создать довольно большой короб, который можно использовать для хранения ненужных вещей.

Если для помещения больше подходит деревянная конструкция, то ее можно сделать полностью съемной (показано на фото ниже). Так, удается закрыть радиатор отопления и не проводить многочисленных работ.

Делают следующее:

1. Снимается разметка. Учитывают места подвода труб.
2. Изготавливается короб из дерева, который сразу снабжен внешней обрешеткой.
3. По внешнему периметру устанавливают угловые зацепы, навесная часть которых прикручивает к стене.

Теперь остается надеть короб на свое место. Снять его будет также легко.

Крепление радиатора на гипсокартон

Редко какой-либо ремонт или отделочные работы проходят без использования гипсокартонных систем. Их применение дает возможность не заморачиваться над выравниванием стен гипсокартоном и существенно ускоряет проведение работ. Однако, несмотря на свою универсальность в некоторых случаях их установка создает дополнительные сложности. Крепление радиатора к гипсокартону является одним из наиболее ярких примеров подобных трудностей.

Пример смонтированного радиатора на гипсокартон Вернуться к оглавлению

Полное содержание материала

Газ

1. Можно ли прятать газовые трубы в квартире
   ?

Там, где на них нет резьбовых соединений — безусловно. Стальные трубы на газе при условии сохранности краски на их поверхности не ржавеют и не изнашиваются, срок их службы практически неограничен.

Исключение: не стоит закрывать стальную газовую трубу на вводе в частный дом. Зимой, когда температура на улице заметно ниже, чем в доме, охлаждение ввода при расходе газа вызовет выпадение на нем конденсата. На открытой трубе он быстро испарится, а на закрытой со временем приведет к появлению ржавчины.

1. Можно ли закрывать газовые трубы гипсокартоном на оцинкованном каркасе
   ?

Материал короба или ниши на удалении от плиты не имеет никакого значения. Могут применяться абсолютно любые отделочные материалы — ГКЛ, ГВЛ, стеновые панели, фанера, ОСП и т.д. А вот вблизи плиты для короба лучше использовать негорючие материалы, в том числе гипсокартон.

1. Можно ли зашить газовую трубу на соединении с газовым счетчиком
   ?

Нет. Все резьбы, краны перед газовыми приборами и сам счетчик должны быть доступны для демонтажа и обслуживания. При утечке на любом соединении скопление газа в коробе просто опасно, к тому же он помешает выявить эту утечку и провести ремонтные работы. Не забудьте и про необходимость поверки счетчика: через несколько лет его придется снимать.

Соблюдение инженерных норм и перечень необходимого инструмента

Гипсокартон способен выдерживать колоссальные продольные нагрузки, но к поперечным воздействиям он не приспособлен. Малейшее давление способно привести к нарушению целостности листа, его деформации и появлению трещин.

Во избежание подобных недоразумений гипсокартонные перегородки стараются не перегружать, а при необходимости проводят усиление конструкции. Исходя из этого, установка элементов отопительной системы должна продумываться еще на этапе создания проекта, а не после формирования конструкции.

На практике далеко не все заранее продумывают, каким именно образом будет осуществляться крепление радиатора отопления. Методика фиксации отопительных приборов различается в зависимости от их конструкции, способа подключения и общей массы.

Вариант расположения радиатора в нише из гипсокартона

Классическая чугунная или стальная батарея требует создания системы подвесов, которые будут принимать на себя весь вес системы. Современные биметаллические модели с пластиковым подводом вполне могут фиксироваться поверх гипсокартонного основания. Однако для большей надежности лучше использовать специальные кронштейны, вкручивающиеся в основную стену. Установка радиатора отопления является довольно непростой задачей, для выполнения которой понадобятся следующие инструменты:

С помощи этих инструментов можно выполнить установку радиатора.

При этом главной сложностью монтажных работ служит отнюдь не сам процесс монтажа, а подведение коммуникаций, заполнение системы и ее развоздушивание. Выполнение этих задач занимает больше всего времени и требует недюжинных усилий. Кроме того, к установленной батарее выдвигаются определенные требования, выполнение которые сказывается на ее функциональности. Выглядят они следующим образом:

• расстояние до подоконника быть не менее 6–10 см;
• высота от пола должна составлять не менее 10–15 см;
• расстояние от стены должно быть не менее 2–3 см;
• с обеих сторон радиатор должен быть максимально открыт.

Соблюдение подобных требований дает возможность не только повысить температуру в комнате, но и позволяет уменьшить расходы на отопление. Однако ощутить аналогичные преимущества смогут лишь те, кто имеет индивидуальное отопление или установлен в квартире счетчик тепла.

Как надежно установить крепление для радиатора.

Полезные советы

Чтобы не ухудшить качество отопления и максимально красиво замаскировать батарею, не лишним будет прислушаться к нескольким полезным советам:

1. Декоративный экран лучше ставить из пластика или металла. Материал имеет хорошую теплопроводность. Красиво смотрится деревянная решетка. Однако такой экран громоздкий, тяжелый, обладает низкой теплопроводностью.
2. При работающем отоплении теплый воздух от батареи по законам физики направляется вверх, где встречает преграду в виде подоконника или верхнего ребра короба. Для лучшей конвекции под окном оптимально сделать фальшстену, где у ниши будет закрыт нижний и боковые торцы. Верхний торец не закрывают, чтобы теплый воздух направлялся к подоконнику, а на нем врезают вентиляционную декоративную решетку. Лицевую часть ниши аналогично закрывают экраном.
3. Для улучшения теплоотдачи поверхность ниши обклеивают фольгированным материалом.

Решетка на подоконнике улучшит конвекцию воздушных масс
Оптимально разработать наиболее простую конструкцию обшивки, чтобы до батареи при необходимости ремонта легко было добраться.

На видео пример обшивки батарей:

Короба для батарей из гипсокартона.

Установка радиатора: пошаговая последовательность действий

Процесс монтажа отопительного элемента рассмотрим на примере биметаллического радиатора, состоящего из 5-и секций. В зависимости от толщины металла масса батареи варьируется в пределах 7,5–10 кг. При правильном расположении крепежных элементов, листы гипсокартона вполне способен выдержать подобный вес. Однако лучше не рисковать и сразу производить установку на кронштейны, вмонтированные в основную стену.

Пошаговое крепление кронштейна на радиатор

Чертеж с размерами кронштейна для крепления радиатора

При этом в зависимости от материала начальной поверхности структура работ может претерпевать незначительные изменения. В таком случае порядок закрепления радиатора приобретает следующий вид:

1. Сначала проводим разметку будущего крепежа. Берем рулетку и отмеряем необходимые расстояния, после чего наносит на гипсокартон соответствующие отметки (для большей точности их можно сверить при помощи строительного уровня).
2. Если начальная стена выполнена из бетона, то для закрепления кронштейна понадобится дюбель. При этом его диаметр должен соответствовать кронштейну. Кроме того, для бетонных стен используются специальные победитовые сверла. В деревянное основание он вкрутится без использования дополнительных элементов при помощи обыкновенного сверла (по дереву или по металлу).
3. Подключаем дрель и вкручиваем в нее сверло, а после устанавливаем в точку разметки. На небольших оборотах просверливаем гипсокартон и доходим до стены. В нашем случае она состоит из бетона. Поэтому включаем полные обороты и надавливаем на дрель. Сверло должно войти в стену на 1–2 см больше длины дюбеля.
4. Надеваем на сверло дюбель, продеваем его сквозь отверстие в гипсокартоне и вставляем его до упора в стену. Слишком сильно давить на дрель не следует, поскольку дюбель накрутится на сверло и выйдет наружу вместе с ним.

Схема крепления дюбеля к гипсокартону

• Простейший кронштейн имеет Г-образную форму с резьбой на одной стороне. Резьбу вставляем в отверстие и начинаем медленно вкручивать кронштейн по часовой стрелке. По мере закручивания регулируем длину крепежа.

Крепеж полностью готов и может использоваться по назначению. Однако для подвешивания отопительного радиатора массой 7,5–10 кг таких кронштейнов необходимо, как минимум два, а если к нему будут подводиться металлические трубы, то лучше сделать их четыре.

Существующие варианты кронштейнов для монтажа радиатора

Пример монтажа радиатора отопления в нишу из профилей

Второй и все последующие фиксаторы устанавливаются аналогичным способом, а после монтажа все элементы сверяются между собой.
Большинство батарей являются навесными и имеют специальные отверстия, в которые продевается крепеж.Поэтому навешиваем радиатор на кронштейны и еще раз сверяем его расположение с уровнем, который должен быть идеально ровным.

https://youtube.com/watch?v=PvvVupHEpzg

Экран навесной

Самый популярный способ декорирования батарей – это навесной экран или решётка. Подобные конструкции обычно изготавливаются из металла и обладают рядом преимуществ:

• Простота установки: навесной экран навешивается на радиатор.
• Не нарушается тепловой обмен.
• Решётки часто имеют закруглённые углы, что делает их безопасными.

Выбирая навесную конструкцию, следует знать, что они бывают двух видов: для односторонней и двухсторонней подводки труб. Навесные экраны можно сделать самостоятельно.

Общие особенности монтажа батарей

Гипсокартон, это один из самых популярных материалов, которые применяются в строительстве при внутренней отделке помещений. Листы гипсокартона используются для выравнивания стен, потолков, создания декоративных конструкций (тех же каминов). Крепление радиаторов отопления к стене из гипсокартона должно осуществляться с учетом некоторых норм и правил.

Крепеж для батареи

В независимости от типа радиаторов при их установке применяются одни и те же правила. К примеру, если под установку планируется использовать пространство под окном нужно отталкиваться от следующих требований:

Батарея должна быть выше пола на 8 – 12 сантиметров.

Расстояние от верха батареи до подоконника должно составлять минимум 6 – 10 сантиметров.

От батареи до стены сохраните зазор в 3 – 5 сантиметров.

Оригинальные идеи

Для тех, кто не любит следовать стандартам, специалисты предлагают ряд оригинальных решений. Например, закрыть батарею можно рамой от картины или установить жалюзи . Можно соорудить своеобразный камин из гипсокартона или ширму. Рассмотрим несколько вариантов.

1. Рама для картин обтягивается тканью, или обоями в тон стенам. Крепится самодельная конструкция как обычный экран.
2. Чтобы повесить жалюзи, нужно сделать над батареями металлическую рамку, на которую крепятся подходящие по размеру жалюзи.
3. Камины украшают собой помещения, выполненные в любом стиле. Для выполнения камина нужно приготовить:

• сетчатый экран;
• несколько рамок для картин;
• крепежи: саморезы, винты (несколько штук).

• Вначале нужно закрыть радиатор сетчатым экраном. Две рамки для картин разрезаются и обтягиваются тканью или обоями. Их размер должен соответствовать боковым стенкам будущего камина и верхней поверхности. Одна рамка обтягивается полностью: это будет лицевая часть конструкции. Все рамки скрепляются между собой и сетчатым экраном. Остальные дополнения выполняются на усмотрение хозяина: можно за экраном установить подсветку, а лицевую часть дополнить каминными украшениями.
• Батарея на кухне или в прихожей великолепно закроется гипсокартоном. Из этого универсального материала можно соорудить разноплановые конструкции. Если используется цельный лист, следует высверлить в нём несколько отверстий, необходимых для циркуляции тёплого воздуха.
• Если возникла необходимость в срочной маскировке отопительной системы или не хватает финансов на выполнение капитальной конструкции, можно просто сшить специальные занавески, соорудить небольшую ширму или просто покрасить батарею под цвет стен.

Виды крепежей для радиаторов отопления

Дюбель бабочка для гипсокартона

Перед началом монтажа стоит определиться, в каком количестве и качестве крепеж вам потребуется.

Количество кронштейнов – крепежей на один радиатор, зависит от его длины и соответственно веса.

Крепеж для батарей отопления к стене подбирается с учетом таких параметров как:

• Материал, из которого изготовлены радиаторы и трубы.
• Размеры батарей.
• Материал стены, к которой крепится батарея.
• Количество, размеры, местонахождение оконных проемов.
• Стиль, в котором выдержан интерьер помещения.

Грамотный подход к выбору кронштейнов облегчит крепление батарей отопления к стене в дальнейшем. К примеру, вес чугунных радиаторов отопления предполагает использование крепежей определенного типа:

• Стальной кронштейн должен быть регулируемым и позволять изменять расстояние между стеной и батареей, и даже её горизонтальное положение.
• Чугунный литой кронштейн.
• Стальной штыревой крепеж (длина может достигать 30 сантиметров).
• Кронштейн должен быть на металлической полосе.
• Особенности крепления радиаторов отопления к стене из гипсокартона

Крепление радиаторов отопления к стене из гипсокартона предусматривает использование крепежей установленных на пол. При таком варианте основная нагрузка придется на опорный крепеж, а настенный кронштейн выступает в роли страховки.

Саморезы для гипсокартонного профиля

По таким же принципам монтируются и биметаллические батареи. Безусловно, масса таких батарей меньше, чем у аналогичных изделий из чугуна, но нагрузка на гипсокартоновую стену может стать чрезмерной.

Рекомендуется использовать такие же напольные крепежи, как и для монтажа чугунных батарей.

Алюминиевые радиаторы, благодаря своей маленькой массе, без особых проблем крепятся к стене из любого материала. Для установки биметаллических, алюминиевых батарей применяются кронштейны:

• Угловые крепежи или усиленные кронштейны из стали.
• Стальные штыревые крепления, которые используются с дюбелями длиной в 12 – 17 сантиметров.
• Стандартные крепления для стен с декоративной пластиковой накладкой.

Внимание! Для радиаторов некоторых компаний – производителей применяются только фирменные кронштейны.

Накладной кронштейн для радиатора

Подводя итоги, мы выяснили, что кронштейн подбирается исходя из технических характеристик стены и батарей. Способы и крепления, с помощью которых радиаторы крепятся к гипсокартоновым стенам, зависят от самих батарей.

Маскировка труб отопления

Не важно, квартира это или дом, спальня или кухня, везде хотелось бы иметь хороший ремонт. Сразу же возникают вопросы: как красиво спрятать трубы отопления и как можно это сделать с минимальными затратами и максимальной эффективностью? При этом способ маскировки должен быть действительно невидимый и незаметный, вписываясь в комнату.

Труба может быть спрятана внутри стены, а также закрыть ее можно в пол. Помните о том, что старая система отопления не должна прятаться таким образом, этот вариант возможен после полного обновления всех элементов.

Короб на каркасе

Лучше всего его выполнить из дерева, пластика или гипсокартона. Не располагайте трубы отопления вплотную, между коробом и трубой должно быть, как минимум три сантиметра.

Спрятать за декором

Декорация труб различными вариантами, к примеру, обмотать джутовой веревкой. Но помните, что таким образом снижается теплоотдача. Многие хозяева украшают трубы цветами, это можно сделать с помощью бамбука с листьями. Здесь должна работать только фантазия, даже старая труба может смотреться совершенно по-другому.

Окрашивание под цвет стен

Самый легкий и практичный метод — это окрасить батареи или стояк в цвет стен, при этом выделение тепла не уменьшится.

На фото в интерьере кухни трубы выкрашены в цвет синих стен.

Спрятать под напольный плинтус

Хорошим изобретением стал напольный плинтус, в который без труда можно спрятать батареи, расположенные горизонтально и низко к полу.

Монтаж радиаторов отопления к стене из гипсокартона

Конечно, для того, чтобы повесить батарею на стену обшитую гипсокартонном, лучше всего изначально заложить в конструкцию необходимое количество металлических профилей.

Огранка угла оцинкованным профилем

К сожалению, использование при отделке неквалифицированных рабочих приводят к неприятным сюрпризам. Ни одна конструкция из гипсокартона не выдержит, если на ней будут устанавливать чугунные радиаторы отопления российского производства. Конечно, можно установить такую батарею на напольные кронштейны и зафиксировать её за стену, чтобы она не падала. Однако, не всегда такой способ можно использовать. Поэтому, для крепления радиатора к стене, придется пробиваться через слой гипсокартона к основной, несущей стене. Для этих работ нам понадобится бур длиной не менее 150 – 200 миллиметров, с помощью которого нужно будет просверлить отверстие в основной стене, пройдя через конструкцию из гипсокартона. Затем с помощью молотка намертво закрепить забивной крепеж в подготовленном отверстии в бетонной стене. Более правильным будет использование деревянных пробок (чопиков), но в данном случае наши маневры ограниченны слоем гипсокартона.

Монтаж и крепление радиаторов отопления

Использовать деревянные пробки стоит в том случае, если кронштейн шатается или не заходит в стену на достаточную глубину.
Для этого с помощью бура отверстие рассверливается, а из дерева на длину просверленного отверстия вырезается деревянный стержень диаметров в 1, 2 сантиметра.

Один конец такого стержня заостряется, а во второй несильно забивается крепеж. Затем с помощью молотка такая конструкция фиксируется в стене. Подготавливая крепление для чугунных радиаторов отопления, не забывайте заранее нанести на стену разметку. Потом, что в случае если батарея ляжет на крепления не ровно придется подгибать их, использую молоток или в случае больших расхождений высверливать новое отверстие.

С помощью аналогичного способа можно закрепить на стене и радиаторы из других материалов. Однако легкий вес биметаллических и алюминиевых радиаторов допускают и иные способы монтажа. В продаже встречаются кронштейны, которые крепятся непосредственно к самому гипсокартону или металлическому профилю, заранее заложенному в конструкцию.

Какие элементы трубы не стоит маскировать

Данный пункт касается варианта маскировки, при котором трубы укладываются в штробу в стене и намертво замуровываются в ней под слоем специального раствора, а затем под облицовочными материалами. В таком случае необходимо быть крайне осмотрительным. Ведь при возникновении каких-либо повреждений, чтобы устранить их, вам необходимо будет безвозвратно испортить стены. Не рекомендуется сразу скрывать под цементным раствором только что выполненную разводку. Да, пластиковые, стальные или медные трубы имеют очень долгий срок службы, однако если спайка выполнена некачественно, вы можете увидеть это не сразу. Иногда шов может быть слишком тонким в одном месте и течь, и это видно не сразу, а лишь на следующий день. Поэтому, дайте трубам и их стыкам возможность испытать на себе давление воды и постоять пару дней в свободном состоянии. И лишь после того, как вы убедитесь в их герметичности, можете заделывать штробы.

Итак, можно зашивать в стены:

• Сварные стальные или медные трубы без резьбовых соединений;
• Паянные пластиковые трубы без резьбовых соединений.

Не рекомендовано маскировать без возможности быстрого доступа следующие элементы:

• Металлические фитинги соединений, имеющие Г-, Т- или Х-образную форму. В этих местах повышен риск образования подтеканий.
• Соединения, выполненные с помощью резьбовых элементов;
• Места установки счетчиков или фильтров.

Декорирование батарей

Как ни странно, установка чугунных радиаторов отопления встречается и в элитных новостройках, и при всех своих несомненных плюсах их внешний вид у многих хозяек вызывает раздражение. Покупка квартиры сама по себе связанна с немалым капиталовложением, и свободных средств в итоге остается не так много. Здесь и становится актуальным декорирование радиатора отопления на стене с помощью гипсокартона.

Для этого используется металлический профиль.

С помощью профилей и гипсокартона можно спрятать в красивом оформлении радиаторы отопления чугунные крашенные.

Декоративные экраны для батарей

Российские производители, к сожалению, производя радиаторы и батареи, редко задумываются о таких вещах как внешний вид и дизайн продукции. Для того чтобы спрятать батарею, портящую комнатный интерьер нам понадобятся:

• Гипсокартоновые листы.
• Металлический профиль.
• Перемычки.
• Электроинструмент.
• Саморезы, шурупы, дюбели.

Подготовка и сборка конструкции призванной скрыть некрасивую батарею не требует каких-то специфических навыков. Профиль должен быть шире на 1-1,5 сантиметра расстояния от стены, на которой закреплена батарея, и до её внешней стороны.

• Размер профиля отрезается по ширине помещения двумя частями. В области монтажа батареи делаются надрезы на крае профиля и с помощью уголков крепятся к стене.
• Один профиль лежит вдоль батареи и крепится к полу.
• Второй профиль находится над первым, но ниже высоты подоконников и крепится к стене с помощью дюбелей.
• Гипсокартон в отличии от профиля, монтируется с помощью саморезов или шурупов.

Узорный профиль для гипсокартона

Из профиля и перемычек собирается жесткая конструкция в виде прямоугольника, в котором и скрывается батарея. Гипсокартон, потребуется для того, чтобы вырезать плоскости для этого прямоугольника. Подготовленный гипсокартон крепится к профилю с помощью саморезов. В листах гипсокартона нужны будут прорезать отверстия, через которые будет перемещаться воздух. Прорези в нижней части лицевых гипсокартоновых плоскостей заберут холодный воздух с пола, и он согретый батареей выйдет через верхние отверстия.

Банальные прорези, можно заменить и оригинальной решеткой наиболее соответствующей дизайну помещения.

Заменить или скрыть батарею, радиатор не так сложно, как кажется, на первый взгляд и при ближайшем рассмотрении все работы можно выполнить самостоятельно. Интерьер комнаты может быть изменен хозяевами при минимальных финансовых затратах. Нужно только заранее продумать вариант, который наиболее подойдет для помещения.

Особенности фабричных изделий и самоделок

Задумываясь о том, как закрыть отопительные трубы в комнате, хозяева квартир начинают подбирать подходящие варианты из фабричных изделий или самодельных конструкций

Защитные экраны и коробы заводского изготовления

Большой ассортимент фабричной продукции с различным дизайном можно найти на выставочных стендах и полках специализированных магазинов:

• Можно встретить угловые, прямоугольные или закругленные конструкции, предназначенные скрытия вертикальных обогревающих стояков и трубной разводки, расположенной близко к поверхности пола или потолка. Существуют защитные коробы для маскировки системы отопления, проходящей по периметру комнаты или отдельно проходящих обогревающих труб.
• Фабричные устройства обычно представлены коробами из прочного пластика, устанавливаемые по контуру труб на металлическом каркасе из профилей из оцинкованной стали. От качества исходного материала — полипропилена, используемого для создания пластикового экрана, зависят декоративность и эксплуатационные показатели изделия. Например, при покупке низкосортных полимерных изделий, белоснежная поверхность короба теряет свою привлекательность и со временем начинает желтеть.
• Металлические защитные изделия. Коробы, окрашенные современными красителями способными выдерживать длительный контакт с горячими трубами, органично сочетаются с любой цветовой отделкой интерьера. Кроме того, они защищают трубную поверхность от оседания пыли и скоплений грязи. Эффектные сетчатые или перфорированные экраны, из металла, закрывающие отопительную разводку, обеспечивают максимальную теплоотдачу и создают уют в помещении.
• Защитные экраны из МДФ. Изделия отличаются привлекательным внешним видом и хорошими эксплуатационными свойствами. Чтобы сохранить поток тепловой энергии, в таких элементах устанавливаются вентиляционные отверстия и проемы с декоративными решетками.

Существенным недостаткам фабричных изделий является ограниченное количество моделей и типоразмеров.

Самостоятельно изготовленные защитные конструкции

В отличие от заводских защитных экранов, самодельными коробами можно не только закрыть неприглядную отопительную разводку, но и придать стилистике интерьера свою «изюминку». Например, интересная и оригинальная накладка из гипсокартона в виде экзотической пальмы с изящными резными листьями, поможет необычным образом замаскировать центральный стояк отопления или другой неприглядный трубопровод.

Самодельные защитные экраны можно создать различных строительных материалов:

• Кладка из кирпича. Для этого способа маскировки подойдет лицевой красный, силикатный кирпич, отделочный фагот или клинкерный камень. В результате получается эффектный защитный экран, надежно защищающий отопительные коммуникации и выполняющий функцию своеобразного декора помещения. Существенным недостатком такого способа «маскировки» является трудоемкость процесса, наличии квалификации исполнителя и невозможность разобрать кладку в случае технических неполадок отопительной системы.
• Гипсокартонные листы. Защитный кожух выполняется по металлическому или деревянному каркасу, изготовленного в местах прохождения труб и обшивается гипсокартоном. В условиях повышенной влажности в ванных комнатах и санузлах применяется влагостойкий ГКЛ зеленого цвета. Для обслуживания различной запорной арматуры и кранов в обшивку вмонтруются ревизионные дверцы и лючки, а установленные в поверхность короба вентиляционные решетки будут обеспечивать циркуляцию теплого воздуха.
• Пластиковая или дощатая вагонка, установленная на металлический каркас из профильного оцинкованного проката или деревянные бруски. Принцип устройства аналогичен устройство коробов из гипсокартона.
• Деревянный защитный короб. Натуральное дерево, безусловно, подойдет к любому интерьерному решению.

Выбор самодельной защитной конструкции или фабричного изделия зависит от дизайна помещений, стиля оформления и личных вкусов обитателей квартиры.

Отопление в частном доме из полипропиленовых труб своими руками: схемы Трубопроводы из полипропилена все чаще устанавливают в домах усадебной застройки. У них низкая теплопроводность, что снижает потери тепла при транспортировке теплоносителя. Процесс монтажа системы…

Критерии выбора крепежных элементов

Чтобы обеспечить надежность установки, следует подобрать самый оптимальный вариант из всего многообразия представленных изделий. При этом необходимо учитывать целый ряд факторов:

Для решения таких задач используются специальные технологии крепления, так как массивные конструкции не будут держаться без соответствующей фиксации

Совет! Иногда требуется специальная подготовка оснований еще на этапе ремонтных работ, поэтому вам придется предусмотреть место расположения элементов, чтобы соответствующим образом укрепить основание.

Если подойти к процессу тщательно и скрупулезно, то результат работы будет отличным

Финишная отделка короба

Сначала нужно провести черновую отделку, которая включает в себя следующие операции:

• Все зазоры между разными частями материала и шляпки крепежных элементов зашпаклевываются;
• Когда на зазорах шпаклевка засохла, нужно прошпаклевать всю конструкцию два раза;
• После полного застывания шпаклевки короб ошкуривается.

Черновая отделка на этом завершена, и можно приступать к чистовой отделке. Для облицовки могут использоваться любые материалы, которые не нарушат функциональность конструкции и подойдут конкретному выбранному визуальному стилю.

Основные варианты проведения работ

Рассмотрим, как крепить радиатор отопления в зависимости от типа основания, так как именно этот критерий является основным при работах.

Гипсокартон

Это самый сложный вариант, так как конструкция не обладает высокими несущими свойствами.

Рассмотрим, как закрепить радиатор отопления на гипсокартон:

• Первым вариантом является сооружение короба вокруг конструкции, а сами радиаторы крепятся к прочному основанию. Этот вариант чаще всего используется при использовании изделий из чугуна, так как вес среднего по размеру изделия превышает 50 килограммов. Работы производятся стандартно: намечаются места, сверлится основание, вставляются дюбеля, затем прочные кронштейны.

Короба сооружаются по сторонам, а место крепления радиатора оставляется

• Если у вас более легкие радиаторы, то можно просто усилить каркас изнутри деревянным бруском сечением 50х50 или больше, самое важно в этом случае – точно установить усиливающие элементы, иначе толку от них будет немного. Кроме того, можно и трубы расположить под обшивкой, но в случае возникновения проблем вам придется разрушить часть стены.

В таком варианте самое главное правильно провести подготовительные работы

Совет! Если вы не знаете точной ширины расположения кронштейнов, то можно укрепить основание двумя досками толщиной 50 мм, их можно расположить горизонтально или вертикально, в таком случае при отклонениях от запланированного расположения кронштейнов ничего страшного не произойдет.

• Наконец, если вы не подготовили стену, то для усиления устойчивости к настенным кронштейнам прибавляются еще и напольные, так можно обеспечить устойчивость даже при невысокой прочности стен.

Бетон, кирпич и блоки

В этом случае комплектующие следует подбирать, руководствуясь конфигурацией батарей, а не типом основания, оно достаточно прочное, чтобы выдержать любую нагрузку.

Инструкция по проведению работ своими руками выглядит так:

• Приобретаются несущие элементы соответствующей конфигурации, можно выбрать самые простые варианты, цена которых невысока, или приобрести регулируемые кронштейны, они дороже, но и работать с ними удобнее.

Самые распространенные типы изделий

• Работа начинается с разметки расположения крепежных элементов, при этом учтите, что расстояние до пола снизу и до подоконника сверху должно быть не менее 100 мм, а отступ до стены должен составлять от 3 до 5 см, исходя из этого подбирается длина. Если крепление производится в газобетоне, то лучше использовать специальные дюбеля для этого типа оснований.
• После этого с помощью перфоратора высверливаются отверстия, при этом важно держать инструмент ровно, чтобы не было перекосов. Далее в стену закладываются дюбели и в них закручиваются кронштейны до нужного уровня.
• Если вы будете использовать отражатель для радиатора отопления — закрепить его необходимо после установки кронштейнов, так вы сможете расположить данный элемент правильно и не повредите его при сверлении.

Отражатель приклеивается непосредственно под держателями радиатора

• Далее навешивается радиатор и его положение проверяется с помощью уровня, если есть перекосы, то элементы либо подгибаются, либо регулируются (если это регулируемые варианты). После этого уровень еще раз проверяется, и если все нормально, то можно прикреплять трубы.

Этапы обшивки труб и батарей

Все работы выполняются по эскизу, а лучше всего точной схеме будущей конструкции: каркаса, короба или экрана.

1. В первую очередь следует приготовить необходимые инструменты и материалы, а также крепёжные детали. Для работы с металлическими стойками и профилями потребуются дрель, отвёртка, шурупы, саморезы или болты. Лёгкие материалы собираются и крепятся при помощи дюбелей, саморезов, ножовки и дрели. В любом случае пригодится шуруповёрт.
2. Далее следует выполнить замеры поверхностей стены для изготовления каркаса, который желательно сделать чуть больше полученных мерок. Это обеспечит нормальную циркуляцию воздушных потоков.
3. На жидкие гвозди к полу крепится направляющая, проходящая вдоль стены. Параллельно ей на стене, немного выше труб, которые нужно замаскировать, крепится такая же планка.
4. Куски профиля вставляются в нижнюю направляющую и закрепляются шурупами. Расстояние между ними примерно 35 см. На них, для прочности каркаса, крепится ещё одна направляющая.
5. Те же действия выполняются для направляющей на стене. Концы верхних профилей скрепляются с нижними профилями. Основа выполнена.
6. Дальше останется только обшить каркас приготовленным материалом, соблюдая основные правила доступа к регуляторам тепла и давления.

Рекомендации по расположению элементов

Этот фактор также важен, количество кронштейнов должно соответствовать типу конструкции:

• Для чугунных конструкций с количеством ребер от двух до девяти предусматривается установка одного держателя внизу и двух вверху.
• Если количество секций больше, то нужно ставить как минимум два кронштейна вверху и два внизу, иногда сверху можно добавить еще один, если радиатор очень большой.

Достаточное количество креплений – залог надежности и долговечности

• Что касается биметаллических и алюминиевых вариантов, то чаще всего в комплекте поставки крепеж уже присутствует, поэтому вам необходимо лишь установить его в соответствии с инструкцией. Если элементов не было, то можно приобрести готовый комплект, состоящий из трех сабельных кронштейнов с дюбелями.

Некоторые наборы включают комплектующие для радиаторов отопления и крепеж, так вы получаете все, что нужно для работы

Подобрать надежные элементы и правильно установить их очень важно, так как радиатор должен располагаться ровно и держаться прочно. Видео в этой статье поможет разобраться в некоторых нюансах более детально.

Устройство каркаса

Металлический каркас под стенку

Перед тем как закрыть батарею отопления гипсокартоном, украсив этим интерьер помещения, нужно устроить каркас. Для его постройки применяются металлические профили швеллерной формы, шириной 60-70 мм.

Всего в процессе выполнения работы понадобятся:

• профили – в качестве основного каркаса;
• шурупы (40-60 мм) – крепление конструкции;
• дюбеля (40-60 мм) – крепление в поверхности;
• ножницы по металлу – для надрезов, в случае необходимости сгибания металла;
• плоскогубцы, шуруповёрт, дрель или перфоратор – вспомогательный инструмент.

Статья по теме: Как выбрать пластиковую дверь в ванную и туалет

Первыми крепятся профили, которые прилегают к стене.

На нашем сайте можно посмотреть много видео на тему устройства каркасов под гипсокартон, но основная инструкция выполняется так:

• металлический профиль приставляется какой-либо стороной либо центром к линии разметки;
• шуруповёртом оставляется небольшая наметка на стене;
• перфоратором выполняется углубление под размер крепления;
• в выполненное отверстие вставляется дюбель;
• к подготовленному месту приставляется профиль;
• шурупом выполняется крепление.

После приставления металла к стене, наметки делаются с шагом 15-25 см. Отверстия подготавливаются сразу для всего профиля.

Описанным процессом крепятся все необходимые части каркаса. В случае крепления угла из двух элементов, нужно подрезать необходимые части ножницами по металлу.

Когда части, которые крепятся к стене, установлены – переходим к глубине каркаса:

• нарезаем части профилей необходимого размера;
• надрезаем по месту сгиба оба края элемента на 4-5 см;
• сгибаем середину вниз, а бока обрезаем на ширину полки швеллера профиля;
• крепим отрезки к краям основных длинных элементов под углом 90 градусов по направлению к комнате.

Последняя часть – соединяющие верхние и нижние короткие части, элементы.

Обратите внимание! При устройстве закрывающей батарею стены применяются длинные вертикальные металлические элементы, поэтому двух коротких сверху и снизу не хватит – необходимо минимум 4-5 штук.

Каркас в готовом виде должен представлять крепкую конструкцию, не шататься. Если каркас шатается, значит, крепление проведено не качественно, либо не хватает дополнительных коротких элементов.

Читайте «Как сделать каркас под гипсокартон – технологические этапы».

Как повесить на гипсокартон батарею или радиатор

Опубликовано 25.08.2017 в категории Стены // // Автор: Admin

1. 5
2. 4
3. 3
4. 2
5. 1

(1 голос, в среднем: 1 из 5)

Вы только что закончили отделку стен гипсокартоном. Но впереди холодная зима, и пора задуматься об отоплении своей квартиры. Это может быть радиатор или батарея. Но все это довольно тяжелые конструкции, в которые потом еще будет заливаться вода, поэтому данные конструкции не так просто крепить на гипсокартон из-за его недостаточной прочности. Но это вполне возможно. Давайте разберемся по порядку, как повесить батарею на гипсокартон.

Сначала определимся, есть ли отличия монтажа батареи от монтажа радиатора на гипсокартон. Да, они существуют, и происходит это из-за различного веса конструкций (масса батареи существенно больше, чем радиатора).

Что нужно, чтобы скрыть батареи гипсокартонном

Работа с ГКЛ проста и не требует наличие дорогостоящих инструментов. Нужны ножницы для нарезки профиля, уровень, линейка, простой карандаш и нож для раскроя гипсокартона. Саморезы оптимально вгонять шуруповертом. При его отсутствии покупать на один раз для работы нет смысла. Объем работ небольшой. Саморезы можно вкрутить отверткой вручную.

Для работы с гипсокартоном понадобится простейший набор инструментов

Из материалов понадобятся гипсокартон, профиль для создания каркаса и саморезы. Обязательно нужна грунтовка, серпятка, перфорированный металлический уголок, шпаклевка. Выбор остальных материалов для отделки короба по усмотрению хозяина. Можно просто покрасить водоэмульсионной краской или оклеить обоями, пластиковыми панелями.

Выбор крепежа

Важной деталью в этом деле является крепеж, а точнее, кронштейн. Какие же факторы будут определяющими при его выборе?

• Тип основания, к которому крепится радиатор или батарея

В нашем случае это то, из чего сделана настоящая стена под гипсокартоном. Было бы очень хорошо, если это бетон или кирпич, так как эти материалы выдерживают большие нагрузки.

• Вид радиатора

Самые тяжелые – чугунные батареи старого образца. Из-за их массы могут возникнуть проблемы с установкой, поэтому, если имеется такая возможность, стоит подумать о замене на алюминиевые или стальные. Эффективность такая же, а вес заметно отличается.

• Габариты конструкции

Здесь все зависит от площади и объема отапливаемого помещения: чем больше комната – тем больше секций должно быть у радиатора. От количества секций следует отталкиваться при выборе качества и количества кронштейнов.

• Особенности дизайна

Если план вашего дизайнера предусматривает какие-то нестандартные решения в виде радиаторов особого образца, то стоит позаботиться о соответствующих креплениях. Хорошо, когда они идут в комплекте с батареей.

Несколько основных моментов

Вначале необходимо выбрать самый эффективный способ обшивки, максимально скрывающий все трубы и краны, подходящий по стилю к интерьеру помещения и имеющий аккуратный вид. Чтобы конструкция прослужила долго, следует учесть следующие моменты:

надёжность, прочность и долговечность системы отопления (если в этом пункте возникли сомнения, лучше сооружать разборную обшивку);

счётчик, кран, автомат и прочие регуляторы тепла или давления должны быть в свободном доступе;

архитектура и геометрия системы повлияют на форму маскировочных щитов и экранов, возможно, потребуется конструирование короба .

Как крепить батарею к гипсокартону

Начнем с проверенного варианта, который уже многие считают устаревшим, но он не сдает позициий. Это обычная чугунная батарея отопления.

Никакой ГКЛ не способен выдержать вес этой батареи, поэтому придется крепить ее не на фальш-стену из гипсокартона, а добираться до настоящей, обычно бетонной или кирпичной, стены. Только она обеспечит надежность крепежа.

Можно комбинировать приваренные ножки и кронштейны, причем его можно закрутить не в стену, а в профиль, так как всю нагрузку возьмут на себя ножки, а кронштейн нужен от предохранения от «заваливания». В дополнение вашу батарею будут держать и сами отопительные трубы. Но сейчас мы рассматриваем вариант установки на гипсокартон.

На данном этапе нам нужно просверлить отверстие в гипсокартоне, добравшись до стены. В зависимости от конструкции фальш-стены промежуток между гипсокартоном и бетоном может составлять от 3 до 10 см. Так как нам нужно сделать отверстие и в самой стене, сверло должно быть длиной 15-20 сантиметров, чтобы надежно закрепить кронштейн. Диаметр – около 10 мм.

Закончив с отверстиями, забиваем кронштейн для батарей. Он представляет собой металлический прут, на одном конце изогнутый и повторяющий форму секции батареи, а на другом – слегка сужается. Намного более правильным будет забить в отверстие чоп из дерева и уже в него вбивать крепление. Но листы гипсокартона не дают нам такой возможности.

Если же кронштейн не может глубоко войти или двигается, то рассверлим отверстие так, чтобы его диаметр равнялся 12. Теперь точно в середину длинного чопа из дерева забиваем крепеж и уже потом – в стену.

Вешаем батарею на кронштейны, если она висит неровно, крепежи можно подогнуть с помощью молотка. Вот мы и разобрались с креплением батареи к гипсокартону. Разберемся теперь с креплением радиаторов отопления к стене из гипсокартона.

Разметка

Как закрепить батарею на гипсокартон – этап разметки

Разметка будущей конструкции проводится с помощью:

• измерительного инструмента
  – рулетка, линейка, уголок;
• начертательного инструмента
  – простой карандаш, маркер;
• точного инструмента
  – строительный либо лазерный уровень.

Проводя данный этап, желательно придерживаться точных размеров, ограничиваясь целыми сантиметрами. Миллиметры применяются только в случае выполнения особо точной конструкции, например, под установленный проект интерьера.

Перед тем, как зашить батарею гипсокартоном и избавиться от её неприятного вида, нужно решить, под какой способ заделки проводить разметку:

• короб – более простой и быстрый метод работы (заделывается только площадь батареи и, буквально, 12-20 см за её пределами);
• стена – более трудоёмкий способ (заделывается полностью стена, у которой установлен радиатор; если отопительный прибор установлен у окна, необходимо выполнять откосы).

По объёму работ заделка батарей по первому методу – более проста: используется меньшее количество материала и проводится небольшое количество строительных процессов. Во втором случае используется даже меньше строительных процессов, но применяется больше материала.

Короб

Короб для радиатора

При устройстве короба, конструкция занимает немного места, закрывая немного больше пространства, чем сам радиатор. Глубина подобного короба зависит от ширины отопительного прибора (большинство радиаторов уже, чем батареи с металлическими пластинами).

Обратите внимание! Края конструкции должны выступать за край радиатора минимум на 10 см. – иначе на лицевую сторону не получится установить съёмный экран.

Инструкция по разметке короба:

• В зависимости от необходимого положения конструкции, проводится горизонтальная полоса. Если короб будет висеть – отмеряете расстояние от пола и с помощью уровня проводите линию разметки. Если конструкция будет опираться на пол – будет 3 линии (две по краям – глубина, одна передняя – край конструкции).
• К нижней грани необходимо установить уголок и провести вертикальные метки – добиваемся прямого угла. С помощью уровня доводим вертикальные линии до необходимого размера.
• На вертикальных линиях отмечаются одинаковые метки, между которыми проводится соединяющий отрезок.

Статья по теме: 3D стиль: идея необычной мебели

В результате должен получиться квадрат либо прямоугольник (в случае опоры на пол – дополнительно разметка основания).

Стена

Как закрыть батареи гипсокартоном – метод устройства стенки

Проводя анализ помещения и думая, как закрыть батареи отопления и трубы гипсокартоном и сделать это правильно, решение об устройстве альтернативной стены приходит само собой.

Суть решения – вместе с радиатором закрывается вся поверхность, к которой он прикреплён. Данный метод расточителен, так как можно обойтись небольшими объёмами материала, устроив точечный короб. Но стена является единственным способом спрятать отопительный прибор из комнаты своими руками полностью.

Для устройства стенки каркас строится на всю высоту помещения:

• С помощью уровня проводится несколько вертикальных линий на основании для каркаса. Шаг – 60-100 см. Обязательны линии под профили в углах помещения.
• От каждой вертикальной линии необходимо провести продолжение на пол. Для этого используется уголок. Глубина напольных линий равна ширине между основной стеной и альтернативной.
• Подобные напольным, проводятся линии на потолке – равной глубины и строго параллельно.
• Последние разметочные линии проводятся сверху и снизу отопительного прибора, на расстоянии 7-10 см.

По бокам радиатора тоже проводится разметка – по периметру прибора нужны профили, в которые будет устанавливаться съёмный экран. Но чтобы избавиться от лишней работы, можно провести основные разметки (которые на всю высоту помещения) непосредственно по бокам радиатора.

Канализация

1. Можно ли закрывать неразборным коробом канализационные трубы в квартире
   ?

В принципе да, но с парой оговорок:

• Раструбные соединения должны быть собраны на силиконовом . Резиновые уплотнительные кольца при долгом простое сточной системы без воды высыхают и дают течи, герметик же удержит воду;
• Соединения канализации с сифонами сантехнических приборов должны быть доступны. Через раструбы канализация прочищается при засорах.

Кроме того, в СНиП 2.04.01-85 упоминается еще одна инструкция: люк размером не менее чем 30х40 см должен быть установлен напротив ревизии в канализационном стояке.

Однако: жировые пробки куда проще прочистить не тросиком, а просто-напросто разобрав трубы и вытряхнув жир в мусорное ведро. Разумеется, это можно сделать только при открытой прокладке канализации.

1. Как закрыть трубы гипсокартоном в частном доме при их большой протяженности
   ?

Отличие от квартиры одно: через каждые 8-10 метров канализационной лежневки она должна разрываться тройниками или ревизиями для прочистки, напротив которых в коробе монтируются люки.
