Как сделать перекрытие между этажами и потолочное

Работа с балками – довольно сложный и очень важный шаг для сооружения надежного прочного здания.

Установка деревянных балок перекрытия подойдет как для каркасного строительства, так и для возведения домов из бруса и других строительных материалов. В тех зданиях, которые испытывают большую нагрузку в силу своей большой этажности, используются балки из металла. Они могут быть металлическими или железобетонными. Устанавливать железобетонные балки довольно сложно, для этого используется специальная техника, поскольку весят они до 400 кг. Такие тяжелые виды балок нужны для перекрытия домов с большими пролетами. Металлические балки хоть и являются очень надежными, но у них есть один серьезный недостаток – они подвержены коррозии, если имеют доступ к влаге. Кроме того, их уровень теплоизоляции тоже весьма невысок. Поэтому чаще всего строители-профессионалы используют для этих целей деревянные материалы.

Варианты перекрытий

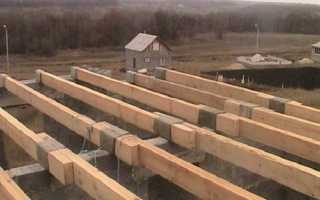

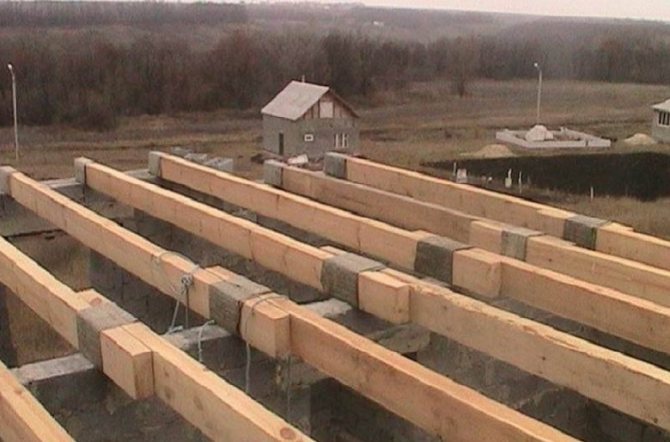

Монтаж балок из дерева
Перекрытия разделяют по конструктивным особенностям и функциональным предназначениям. К ним относятся межэтажные, цокольные, чердачные перекрытия. Они бывают балочные, сборные и сплошные. Выбирая конструкцию перекрытия, учтите отличия в технологиях установки разных его вариантов.

1. Строительство балочных перекрытий осуществляется с помощью металлических, железобетонных или деревянных балок. Они должны обладать большим запасом прочности.
2. Расстояние между несущими балками должно равняться 70-80 см. Деревянная несущая балка не должна быть в длину более 5 м для перекрытий между этажами и более 6 м – между чердаком и нижним помещением.
3. Ширина пролета для железобетонных или металлических несущих балок может быть любая.
4. Пустотелые и монолитные плиты используются для создания сплошных перекрытий. Чтобы плиты не сдвигались их надо закреплять цементным раствором. При монтаже плит, вам придется использовать специальную подъемную технику.

Выбор материалов для несущей конструкции

С материалом, идущим на устройство деревянных перекрытий, связано множество требований и ограничений, касающихся и качества древесины, и предельных нагрузок, и способов монтажа.

Требования к материалам

Устраиваются такие перекрытия по деревянным балкам, которые принимают на себя всю основную нагрузку и являются несущими элементами, от прочности которых зависит надёжность всей конструкции. Поэтому балки перекрытий должны отвечать следующим требованиям:

• быть изготовленными из лиственницы, сосны или древесины других хвойных пород, обладающих высокой прочностью на изгиб;
• иметь влажность не выше 14%, что достигается камерной сушкой либо в сухом проветриваемом месте в течение года после изготовления;
• не иметь явных дефектов в виде больших глубоких трещин, множества сучков, свилеватости, косослоя и следов гнили.

Такие дефекты негативно сказываются на прочности балок Источник metasold.com

Совет! Уберечь дерево от порчи и надолго сохранить его прочностные характеристики поможет обработка антисептиками.

Определение оптимального сечения

Балки или лаги для перекрытий делают из бруса, брёвен или толстых досок, установленных на ребро. Несущая способность каждой балки напрямую зависит от площади поперечного сечения, а всей конструкции – от длины пролётов без опор и шага между соседними балками. Все эти величины связаны между собой. Например, чем больше длина пролёта, тем больше должно быть сечение и меньше расстояние между горизонтальными опорами.

Для определения этих параметров нужно знать суммарную нагрузку, складывающуюся из веса самого перекрытия, отделочных материалов, установленной на этаже мебели и проживающих людей. Конечно, точно рассчитать её невозможно, поэтому при проектировании руководствуются значениями, указанными в строительных нормах и правилах (СНиП 2.01.07-85):

• цокольное и межэтажное перекрытие по деревянным балкам рассчитывается на суммарную нагрузку 350-400 кг/кв.м;
• перекрытия между жилым этажом и мансардой – на 250 кг/кв.м;
• чердачные перекрытия – на 130-150 кг/кв.м.

Нагрузка на конструкцию зависит от её вида и использования Источник cf.ppt-online.org
В любом случае длина пролёта не должна превышать 6 метров. В противном случае при отсутствии опор в виде несущих стен и перегородок под лаги устанавливают опорные колонны.

Сечение балок в миллиметрах при самостоятельных расчётах подбирается по таблицам. Для межэтажных перекрытий с нагрузкой 400 кг/кв.м. рекомендованы следующие минимальные размеры бруса и бревна:

Сечение бруса

Диаметр бревна

Достоинство и недостатки

Использование металлических балок

Каждый вид перекрытия обладает определенными достоинствами и недостатками. Деревянные перекрытия можно возводить в любом по сложности архитектурном месте. Деревянные балки не слишком тяжелы и вам не понадобится подъемная техника. На сооружение деревянного перекрытия, вам потребуются серьезные финансовые вливания.

Обратите внимание!
Главным недостатком деревянного перекрытия является повышенная огнеопасность строения.

Коррозия металлических балок

Металлические балки отличаются долговечностью и сверхнадежностью. Они не горят, не гниют. Но даже несмотря на все эти плюсы, металлические балки применяются все реже. Во влажной атмосфере они подвержены коррозии, также они не отличаются хорошей тепло и звукоизоляцией.

Железобетонные балки долговечны, не горят, ими можно укладывать пролеты до 7,5 метров, но для их укладки требуется специальная подъемная техника.

Особенности схемы

В зависимости от типа деревянного перекрытия, отличаются наименование и очередность слоев пирога. Также необходимо выполнять требования, по которым выбирается каждый материал.

Пол-потолок: между 1 и 2 этажом

Пролет деревянных перекрытий между этажами должен быть не более 6 м. Отделка производится с двух сторон.

Количество прослоек пирога:

1. Укладка балок. Сечение рассчитывается в зависимости от шага балок и величины пролета между первым и вторым этажами. Длина балки равна ширине пролета + допуск на заделку.
2. Черновая отделка потолка нижнего этажа. Материал – доска или фанера.
3. Тепло- и звукоизоляционный слой. Материал – минвата, стекловата, пенопласт. Толщина слоя не менее 100 мм.

4. Гидроизоляционный слой. Материал – рулонная резина или полиэтилен.

5. Черновой пол верхнего этажа. Это основа под напольное покрытие. Используется материал – многослойная фанера, доска, листы ДСП или ОСП.
   Крепеж подбирается под выбранный материал. Саморезы – для плит, доски можно крепить гвоздями.
6. Обрешетка со стороны потолка нижнего этажа. Шаг обрешетки 400 мм, материал – брус сечением 40х40 или 50х50 мм.
7. Пароизоляционный блестящий слой со стороны потолка нижнего этажа. Крепится между обрешеткой и балками.
8. Чистовая отделка потолка нижнего этажа.

Балки перекрытия заделываются в пазы стен или укладываются на кирпичные основания.

Важно! Места стыков плит должны быть на балках!

Цоколь

Считается одной из наиболее важных конструкций при постройке дома. Пол должен обладать определенными характеристиками, чтобы общая конструкция соответствовала своему назначению.

Пирог перекрытия цокольного этажа выполняется из следующих слов:

1. Основание. Это несущая часть пола, которая участвует в распределении нагрузки. Сооружается из деревянных щитов или доски. Основание укладывается на кирпичные столбы, стоящие на грунте.

2. Подстилающий слой или подсыпка. Выполняет функции компенсационного слоя, снимает напряжение от сжатия или расширения. Также улучшает качество теплоизолирующего слоя и поглощение шума.
   Для подсыпки используются песок, пропитанные специальным средством опилки, глина, щебень некрупной фракции (20-40), керамзит.

3. Гидроизоляция. Этот слой защищает пол от проникновения грунтовых вод. Его рекомендуется выполнять из рулонных или листовых материалов. Например, рубероид, полиизобутилен, гидроизол.
4. Балки + лаги. Толщина балок рассчитывается в зависимости от шага. Лаги увеличивают прочность пола, они скрепляются саморезами и ложатся перпендикулярно балкам на ребро.
   Места срезов лаг должны быть на опорных столбиках.
5. Стяжка. Применяются плиты ДВП, ДСП, доска или фанера. Стяжка выравнивает пол или придает ему необходимый угол уклона.
6. Прослойка пирога. Служит связующим звеном между финишным покрытием и нижними слоями пола, выполняет роль амортизатора. Для прослойки используются материалы – полимеры, жидкое стекло, смола.
7. Покрытие пола. Это завершающая часть пирога, материал для которого выбирает хозяин по своему предпочтению. Например, паркет, ламинат, доска, ОСБ.

Для улучшения качества перекрытия, рекомендуется устройство пола сделать двойным.

В этом случае для чернового пола нужно взять доску низкого сорта толщиной 15-50 мм, тщательно обработать и подогнать доски друг к другу.

Затем прикрепить к лагам и уложить на расстоянии 15-20 мм от стен. Сверху уложить дополнительный слой гидроизоляции из пленки толщиной 200 мк.

На чердаке

Устройство пирога перекрытия на чердаке выполняется из слоев:

1. Пол чистовой. Так называется напольное покрытие, уложенное на черновое основание. Функции – обеспечивает обслуживание и ремонт чердачного пространства, а также кровли. Вид – дощатый настил, смонтированный на лаги. Выполняется из обрезной или необрезной доски толщиной 4-5 см.
2. Влагозащитная мембрана (пара- или супердиффузионная). Служит для удаления пара из утеплителя.
3. Слой утеплителя. Выполняется из плит минеральной ваты. Толщина слоя 300 мм, из которых 2/3 (200 мм) уложить в межбалочное пространство. Остальные 100 м – контрутепление, уложить перпендикулярно первому слою.
   Утеплитель укладывать спустя полгода после возведения коробки дома! Это время необходимо для просушки бруса.
4. Вентилируемый зазор и контробрешетка. Выполняется из деревянных брусков сечением 40×50 мм. Используются как цельные, так и составные бруски.
5. Балки перекрытия. Для частного строительства рекомендуется брать брус 100х200мм или доску 50х200мм. Шаг балок можно рассчитать или взять готовые значения из таблиц.
6. Лаги. Необходимо поместить перпендикулярно балкам и на ребро. Материал – доска сечением 150х50мм, шаг 60 см.
7. Обрешетка или черновой потолок. Используется доска 100х20 (25)мм, шаг укладки 70-80 мм. Щели формируют дополнительную прослойку под утеплителем.
8. Пароизоляционный слой. Крепится к деревянным балкам чернового потолка строительным степлером. Материал – полиэтиленовая пленка плотностью 200 г/1 кв. м.


   Рекомендуется делать перехлест рулонов 15-20 см (не менее) и тщательно проклеивать алюминиевой лентой.Для улучшения противопожарной защиты лучше взять листы гипсокартона и нашить в 2 слоя.

9. Чистовой потолок. Закрывает чердак, монтаж производится по обрешетке. Материал – гипрок, ОСП.

Деревянные перекрытия

Использование деревянных балок перекрытия

Балки, сделанные из хвойных пород дерева, являются основной деталью деревянного перекрытия. Оно состоит из самих балок, пола, наката и утеплителя. Если толщина досок пола не больше 30 мм, то промежуток между балками не должен превышать 50 см.

Обратите внимание!
Деревянные балки перед монтажом надо обработать антисептиком, а концы, которые будут укладываться на стену, завернуть в несколько слоев рубероида. Торец балки оставляете открытым, чтобы дерево могло дышать.

Анкерными болтами закрепляете деревянные балки. На их боковые грани крепите черепные бруски. Делайте накат из досок или щитов, которые крепите саморезами к черепным брускам. По установленному накату делаете потолок.

Затем укладываете изоляцию, чаще всего для этого используют минеральную вату, пенопласт.

Производство бруса

В большинстве случаев брус изготавливается из сосны, при помощи специального станка его обрабатывают со всех сторон. Наиболее распространенные размеры черепного бруска – 40х50 мм.

Его производство осуществляется двумя основными способами:

1. Стандартный обрезной способ – изготовление осуществляется из древесины обычной влажности;
2. Сухой строганный метод – предполагает изготовление бруса из древесины, имеющей влажность 8-10%. Его вначале высушивают при помощи специальной сушильной камеры, где гибнут все бактерии.

Камерная сушка древесины

Важно! Перед применением брусок необходимо обработать биозащитным средством — это способно значительно увеличить его эксплуатационный срок.

Перекрытия металлическими и железобетонными балками

Перекрытие железобетонными плитами и балками

В качестве железных балок можете взять прокатный профиль. Между балками укладываете девятисантиметровые железобетонные плиты. На них насыпаете шлак и все фиксируете железобетонной стяжкой.

Железобетонные балки необходимо укладывать на расстоянии 60- 100 см друг от друга. Между балками располагаете легкобетонные плиты. Затем перекрытие звуко- и теплоизолируете.

Безбалочные

Сборно-монолитное перекрытие

Такие перекрытия представляют собой монолитную плиту или панели, уложенные вплотную. Безбалочное перекрытие может быть сборным, комбинированным или монолитным. В кирпичных домах обычно применяют сборные железобетонные перекрытия.Они состоят из сплошных и многопустотных панелей. Безбалочное перекрытие отличается высокой прочностью и долгим сроком службы: не горит, не гниет, оно рассчитано на нагрузку в 200 кг на 1 квадратный метр.

При монтаже плиты укладывают на ровную поверхность, на слой цементного раствора. Стены строения должны быть толщиной не менее 250 мм. После того, как вы закончите монтаж, надо плиты скрепить арматурным прокатом и закрепить в стенах анкерами.

Из монолитной плиты

Перекрытие из монолитной плиты

Такое перекрытие состоит из монолитной плиты, которая изготавливается на месте и опирается на стены. Для изготовления используют арматурную сетку и бетон.

Перекрытие из монолитной плиты отличается высоким качеством поверхности, может изготавливаться любой формы сложности.

Обратите внимание!
Недостатком изготовления перекрытия из монолита является обязательная установка опалубки.

Если вы правильно выберите вариант перекрытия вашего дома и качественно выполните все монтажные и бетонные работы, то получите долговечное и надежное перекрытие.
