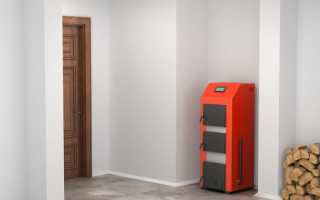

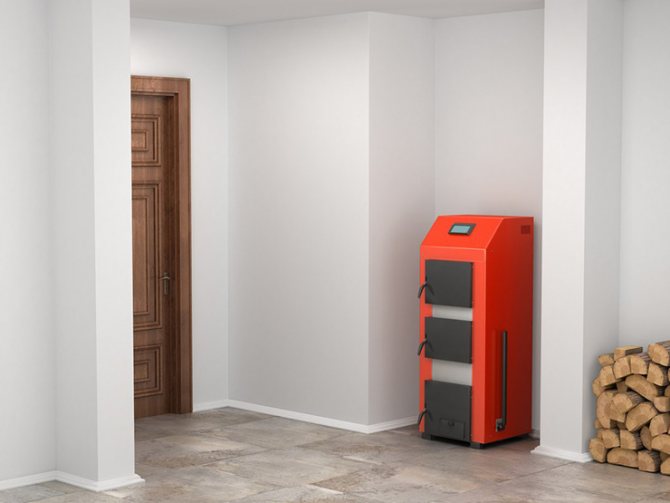

Агрегаты на твердом топливе, в отличие от своих газовых и электрических конкурентов, крайне редко комплектуются системами регулировки и управления, а также циркуляционным насосом. Поэтому владелец дома самостоятельно выбирает схему подключения твердотопливного котла к системе отопления. Точность монтажа определяет не только производительность и экономичность прибора, но и его безопасность.
Вы сами выбираете схему подключения данного котла
В чем особенность подключения твердотопливного котла. Важные нюансы
На данный момент в быту используется довольно разнообразные схемы подключения котлов на твердом топливе к индивидуальной системе отопления. В каждом отдельном случае берется во внимание вид котла, каким топливом снабжается отопительный прибор и какова его мощность. Основные задач и требования, которые ставятся перед отопительными приборами – это обогрев помещений, работа системы ГВС, необходимый уровень комфорта и условия эксплуатации.
Как подключить твердотопливный котел к системе, если уже на стадии разработки и планирования возникло желание наладить взаимодействие твердотопливного котла с электрическим прибором. Когда дело касается непосредственно установки агрегата и его подключения ко всем элементам всего отопительного комплекса, возникает масса вопросов.
Правильно составлена теплотехническая схема, залог успешной установки и подключения оборудования. Грамотным решением будет заказать разработку проекта специализированному учреждению. Если вы решили все сделать своим руками, потребуются определенные технические знания, навыки и участие профессионалов. Повод обратиться к услугам специалистов заключается в том, что схема подключения твердотопливного котла существенно отличается от привычного для нас всех газового автономного отопления и отопительной схемы на электричестве.
Тем более что от того, насколько правильно подключено нагревательный прибор на твердом топливе зависит последующая работа всего отопления, рентабельность индивидуального отопления.
Важно! Следует помнить при работе с твердотопливными агрегатами, рабочая температура котла варьируется в диапазоне 60-900С, не меньше и не больше. Требуется кропотливая и тщательная регулировка температуры нагрева для выхода на рабочий режим ввиду инертности котельного оборудования этого вида.
К примеру: вы используете отопительный прибор в рабочем режиме на температуре ниже допустимых переделов. Температура теплоносителя в обратном контуре ниже 55 0С (точка росы) приводит к образованию чрезмерного количества конденсата, который начинает вытекать с котла наружу. Во-первых, на стенках топки образуется в большом количестве сажа, которая оседает на теплообменнике и скапливается на стенках дымохода, уменьшая его сечение. Как результат, теряется драгоценные показатели КПД нагревательного прибора, возникают сложности с его обслуживанием. Во-вторых, котельное помещение приобретает неаккуратный вид.
* Установке котла предшествует работа, связанная с подключением нагревательного оборудования к системе трубопровода. Схема, несмотря на сложное и дорогостоящее оборудование должна быть простой и понятной. Для подключения изделия конфигурация отопления должна отвечать следующим минимальным требованиям:
- обязательно присутствуют большой и малый контур, по которым циркулирует вода;
- трубопровод должен иметь хорошую проходимость;
- монтаж трубопровода должен быть выполнен в соответствии с параметрами, указанными на спецификации.
Не последнее место в домашнем отоплении занимает вентиляция. Прибор должен быть подключен к системе вентиляции, устройство которой выполняется строго по с существующим нормам и стандартам. Правильно оборудованная вытяжка и вентиляция не только способствуют повышению эффективности работы котла, но и гарантируют безопасную эксплуатацию сложного агрегата в жилом доме.
Сталь или чугун – что лучше?
Котлы, работающие на твердом топливе, делают из двух видов металлических сплавов – стали и чугуна, в связи с чем на форумах не утихают баталии по поводу того, какой из этих вариантов лучше.
Читайте также:
Модель из чугуна
Мнения, как водится, самые противоречивые, и вынести однозначный вердикт тут просто невозможно.
Модель из стали
Давайте всё же попробуем разобраться в этом вопросе, опираясь на мнения специалистов.
Таблица 3. Мнение специалистов.
Критерий оценки Доводы за и против Вес и транспортировка Котёл со стальным корпусом легче, поэтому и его транспортировка, и ручная переноска намного проще. Чугун вообще очень тяжёлый, да к тому же ещё и хрупкий
Перемещать такой котёл нужно очень осторожно, так после удара он может и не дожить до первой топки. Ремонтопригодность Самая частая проблема, которая возникает у чугунных котлов – это лопнувшая секция, которую нужно заменить. И вот тут вас могут ожидать трудности, связанные с её заказом и ожиданием доставки — а так же с поиском мастера, который сможет её заменить так, чтобы в будущем из котла, который при этом требуется полностью разобрать, не потекло
У стального котла максимум может понадобиться заварить шов, и сделать это может любой сварщик. Цена и долговечность Если сравнить две модели с аналогичной конструкцией и мощностью, то чугунная окажется вдвое, а то и втрое дороже. Производители и продавцы объясняют это более длительным сроком службы, с чем многие специалисты категорически не соглашаются. А даже если и так, то на сумму, которую нужно выложить за чугунную модель можно купить минимум две стальных, что в сумме составит такой же период. И неизвестно ещё, сколько раз за весь срок эксплуатации чугунного агрегата вам понадобится менять ему секции. Так что здесь преимущество однозначно за стальным котлом. КПД Примерно одинаковый. Однако чугун более массивен и дольше держит тепло, когда сталь, хоть и быстрее нагревается, но и быстрее остывает. Сложность монтажа В монтаже чугунный котёл более сложен, и любая ошибка подключения может стоить ему «жизни». Так что и здесь он проигрывает своему стальному собрату.
Видео — Какой выбрать котел — стальной или чугунный
Из сказанного выше становится понятно, что стальной котёл проще монтируется и ремонтируется, имеет меньший вес и стоимость. И всё это при том, что при правильной обвязке он точно так же обеспечивает дом теплом и горячей водой, как и чугунный. Вопрос напрашивается сам собой: «А если нет разницы – зачем платить больше?».
-
Читайте также:
Традиционная схема подключения твердотопливных котлов
Основу практически любой, используемой сегодня автономной системы отопления составляет подключение теплоаккумулятора к твердотопливному котлу. Именно эта связка является ключом к безопасности всего отопительного комплекса. Предварительно сделанные тепловые расчеты позволяют беспрепятственно подавать теплоноситель на специальную емкость, которая выполняет аккумулирующие функции. При необходимости, во время остывания основного механимзма, система отопления отбирает из теплового аккумулятора теплоноситель нужной температуры.
Нагревательный прибор с теплоаккумулятором может работать в постоянном рабочем режиме, сохраняя максимально высокий КПД, экономя при этом драгоценное топливо.
Для справки: на стадии проектирования можно рассчитать объем аккумулирующей емкости, учитывая мощность прибора. Такие расчеты важны, прежде всего, что бы рассчитать количество загрузок котла топливом для обогрева жилого помещения на протяжении двух, трех дней.
Нередко именно с помощью расширительного бака осуществляется регулировка температуры теплоносителя в отопительном контуре. Ниже показана схема подключения теплоаккумулятора к твердотопливному котлу и место теплового аккумулятора во всей единой системе отопления частного дома.
Расширительный бак является обязательным элементом всей системы, на котором базируется горячее водоснабжение. Контур горячего водоснабжения помещается в теплоаккумулятор, где разогретый теплоноситель отдает свое тепло проточной воде, циркулирующей по контуру ГВС. Без расширительного бака невозможно оборудовать подключение теплого пола. Котлы длительного горения вместе с теплоаккумулятором идеально подходят для обустройства отопления по типу «теплые полы». За счет расширительного бака создается необходимая температура теплоносителя, который далее поступает в трубопровод, уложенный на пол. Отопления «теплый пол» в таком виде обладает максимальной эффективностью.
Для расчетов: объем теплового аккумулятора берется из расчета 25-30 л. емкостного объема на 1 кВт мощности котла.
Схемы подключения твердотопливных котлов вместе с расширительным аккумулирующим баком представляют собой комплекс сложного и дорогостоящего оборудования. Несмотря на высокую стоимость подобных схем обогрева, вложенные средства и ваши старания окупятся в скором времени.
Правила выбора отопительного котла
Прежде, чем приступить к выбору конкретной модели отопительного котла, необходимо изучить критерии, на которые следует ориентироваться. Разбираясь в особенностях работы и основных параметрах оборудования, вы сможете подобрать устройство, способное удовлетворить все ваши запросы.
В первую очередь учтите такие нюансы:
- тип и КПД котла;
- конструкция камеры;
- мощность прибора и площадь помещения;
- время сгорания и поддерживаемые виды топлива;
- материал теплообменника;
- дополнительные функции и системы защиты.
Котлы бывают одноконтурными и двухконтурными. Первый вариант подключается к автономной отопительной системе и предназначен исключительно для обогрева. Некоторые модели работают совместно с бойлером.
Второй вариант заменяет водонагреватель и бойлер, обеспечивая не только отопление, но и горячее водоснабжение.
Показатель эффективности котла, выражаемый в параметре КПД, показывает, насколько продуктивно работает прибор. Чем он выше, тем меньший объем топливных материалов понадобится для прогрева помещения
Один из главных показателей оборудования – выдаваемая тепловая мощность. Этот параметр нужно выбирать, исходя из площади, которую предполагается отапливать.
Очень желательно, чтобы в модели присутствовала возможность регулировки мощности, позволяющая достичь оптимальной комфортной температуры.
Котлы с открытым типом конструкции камеры забирают кислород из помещения и отводят продукты горения через дымоход. Их следует устанавливать в местах с хорошей вентиляцией. Агрегаты с закрытым типом камеры можно размещать практически в любом помещении
От времени сгорания топлива в котле зависит периодичность закладки. Дольше всего тепло сохраняют пиролизные котлы, приборы длительного горения. Лучшим вариантом будут агрегаты, работающие не только на дровах, но и на альтернативных видах топлива.
Также при выборе важно обратить особое внимание на теплообменник:
Безопасность эксплуатации и эффективность работы оборудования повышается за счет дополнительных встроенных механизмов и функций. Хорошо, если в выбранной модели будет защита от перегрева, устройства для регулирования тяги, измерения текущих показателей давления, температуры.
Другие схемы подключения нагревательного прибора на твердом топливе
Подключаем устройство к магистрали с подмесом
Конструкция системы отопления в данном случае включает следующие элементы:
- группу безопасности отопительного оборудования (термостатический клапан, предохранительный клапан);
- расширительная емкость (тепловой аккумулятор);
- циркуляционный насос, обеспечивающий подачу теплоносителя на всю систему;
- запорная арматура.
Данная схема отличается тем, что она имеет дополнительный контур подмеса и краны, с помощью которых можно легко объем теплоносителя в контуре подмеса. Такой вид присоединения позволяет держать радиаторы отопления с комфортной температурой, притом, что отопительный котел работает в оптимальном режиме.
К примеру: в пиролизном котле температура воды составляет 70-80 0С, система отопления для жилых комнат выдает температуру теплоносителя на батареи не более 65 0С.
Подключение твердотопливной установки с гидрострелой
Этот тип подключения используется в тех ситуациях, когда система отопления имеет не один, а несколько контуров. Гидравлический распределитель или гидравлическая стрелка выполняет задачу предохранителя, исключая гидравлическое воздействие циркуляционных насосов, установленных на каждом контуре. Гидрострелка одновременно выступает уловителем шлама, осуществляет дегазацию всей отопительного комплекса.
Схема подключения в доме котла твердотопливного с гидрострелой состоит из следующих элементов:
- приборы контроля;
- расширительная емкость;
- два независимых друг от друга циркуляционных насоса;
- гидравлическая стрела;
- радиаторы отопления;
- распределительные гребенки (грязеулавиватели).
*
Схемы обвязки
Начнем с того, что в конструкции твердотопливных котлов никогда не устанавливают дополнительные функциональные приборы и оборудование. В них нет ни циркуляционного насоса, ни расширительного бачка, ни блока автоматики. Все эти устройства необходимо устанавливать вне агрегата со стороны отопительной системы.
Поэтому самая простая схема обвязки и подключения твердотопливного котла – это простое соединение его патрубков с трубами отопительной системы дома. Обратите внимание на рисунок ниже, и вы сразу поймете, о чем идет речь.
Простая схема подключения
Как видите, в этой схеме установлены все необходимые приборы и устройства, которые способствуют эффективной и рациональной работе отопления в целом. И сам твердотопливный котел в ней занимает основное место. Кстати, когда встает задача монтажа твердотопливного котла своими руками, то именно эта схема, как самая простая, выбирается потребителем сразу.
Сложные схемы
Но давайте будем отталкиваться от работы твердотопливного котла, от его функциональности. Необходимо отметить, что производители этого вида отопительного оборудования всегда в инструкциях делают одну очень важную пометку. Агрегат будет работать эффективно и долго лишь в том случае, если теплоноситель на входе в прибор будет иметь температуру не меньше +60°С. Почему это так важно?
- Этим избегается большой перепад температур в теплообменнике, что увеличивает срок его эксплуатации. Это первое.
- Второе – таким образом можно предупредить появление процесса конденсации влажных паров внутри камеры сгорания топлива. А, значит, на стенках топки и внутри дымохода осаждающаяся на них сажа не превратиться в деготь.
Что нужно сделать, чтобы этих неблагоприятных факторов не образовалось? Вариант один – установить смесительный узел. Конечно, это громко сказано, просто необходимо около котла установить перемычку, соединяющую подающий контур системы отопления с обраткой. Если посмотреть первый рисунок, то эта трубная перемычка будет установлена между циркуляционным насосом и расширительным баком и направлена вверх до подающего контура.
Обвязка твердотопливного котла с электрическим или газовым котлом
В систему отопления может быть включен целый набор нагревательных приборов, задача которых дополнять друг друга при необходимости. Котлы на угле или на дровах используются в качестве основного источника отопительного агрегата, тогда как электрический или газовый агрегат выполняют вспомогательные функции.
Подключение электрокотла к твердотопливному котлу осуществляется с целью объединить все основные агрегаты в единую автоматизированную систему отопления.
На заметку: электрические котлы обычно дублируют работу традиционных котлов, работающих на дровах. При ослаблении горения в топке основного котла, особенно часто случается подобное в ночное время, запускается электрический отопительный прибор.
Электрическое нагревательное устройство одновременно служит и пусковым механизмом для твердотопливного котла.
Присоединение осуществляется через буферную емкость, которая играет роль гидроразделителя и теплоаккумулятора. Затухание пламени в топке котла приводит к тому, что температура теплоносителя в расширительной емкости начнет опускаться, следовательно, автоматически включается электрический подогрев. При возобновлении работы основного котла, происходит обратный процесс. Разогретый теплоноситель поступает обратно на датчик и электронагреватель отключается. Какой должен работать прибор, решает автоматика.
Примерная схема приведена на рисунке ниже
Система жизнеспособна и высокоэффективна, однако, такой комплект нагревательных приборов имеет очень высокую стоимость. В основном подобная схема используется для обогрева жилых зданий большой площади.
Автоматика
- соблюдение температурного режима в системе;
- контроль насосов в основном и вспомогательном (контур подмеса) контурах;
- поддержание заданной температуры горячего водоснабжения;
- управление потоками теплоносителя с помощью трехходового клапана.
При наличии блока автоматики, человеку необходимо только выставить необходимую температуру и загрузить топливо, далее процесс горения контролируется автоматически по заданным настройкам за счет контроля подачи кислорода в топку. Если отопление осуществляется с помощью пеллетного агрегата, то и загрузка топлива производится в автоматическом режиме.
Принцип работы трехходового клапана
При наличии трехходового клапана система работает по принципу подмешивания в основной поток горячей воды с котла когда температура падает ниже заданной. Такой принцип позволяет греть только необходимое количество воды. Она может подаваться как напрямую из котла, так и с буферной емкости. При этом она может быть нагрета и альтернативными источниками, например солнечным коллектором.
Как подключить ваш агрегат к вентиляции и дымоходу
Подключение твердотопливного котла к дымоходу является одной из ключевых задач, от решения которой зависит последующая функциональность не только нагревательного прибора, но и всего отопления. Свой дом, в котором вы хотите иметь комфортный микроклимат и уют, необходимо защитить от вредных продуктов горения.
Для тех, кто хочет сделать дымоход своими руками, существует несколько дельных советов.
- труба дымохода должна иметь диаметр не меньше, чем сечение выходного патрубка;
- когда дымоход имеет прямоугольную форму, а выходной патрубок котла сделан круглой формы, необходимо их сопоставить по площади проходного сечения.
- длина дымохода от первого изгиба не должна превышать двух диаметров трубы. Дымовая труба должна иметь минимальное количество поворотов и изгибов.
- для лучшей тяги горизонтальный участок дымохода по отношению к отопительному котлу располагается под углом в 450 (допускается угол наклона в сторону котла 30 и 15 градусов).
В последнем случае соблюдение угла наклона не обязательно, если отопительный котел оснащен нагнетателем.
На видео можно получить необходимую информацию о том, как монтируется дымоход котла на твердых видах топлива.
Плюсы и минусы
Отопительные котлы на дровах
У дровяных котлов, как и у любых других, есть свои сильные и слабые стороны. К преимуществам можно отнести:
- автономность от электричества – владелец может не опасаться отключения электроэнергии или перепадов напряжения;
- простоту монтажа и эксплуатации;
- долговечность;
- экологичность, ведь древесина – это чистый продукт, который при горении не выделяет никаких вредных и тем более токсичных веществ; хотя углекислым газом при несоблюдении правил пожаробезопасности отравиться можно;
- низкую стоимость, которую можно еще снизить, если самостоятельно изготовить оборудование;
- доступность сырья – для людей, живущих неподалеку от лесных массивов, дерево является бесплатным топливом.
Также стоит отметить, что наряду с дровами в котлах подобного типа можно сжигать органические бытовые отходы (лишь твердые, разумеется).
Но есть у подобного оборудования и недостатки, среди которых:
- необходимость в постоянном присмотре;
- габаритность, связанная с низкой калорийностью дерева – чтобы достичь требуемой температуры теплоносителя, приходится сжигать большое количество дров;
- большой расход топлива;
- большой вес – практически все котлы изготавливаются из чугуна;
- довольно низкий КПД (не более 80%);
- отсутствие автоматической регулировки температуры в помещении.
Очевидно, что все описанные недостатки весьма существенны, но среди них нет ничего о заготовке дров. Дрова нужно найти, привезти на участок, порубить, подыскать место для хранения и постоянно подносить к котлу, ведь одной порции обычно хватает на два-три часа. Конечно, при желании дрова можно купить, но это опять же дополнительные расходы.
Топливо для котла
Обустройство котельной
Первый вопрос, который требуется решить желающему установить в своём деревянном доме котёл на твёрдом топливе, — это вопрос о выделении специального помещения: топочной, бойлерной, котельной, или, как правильнее с точки зрения составителей регламентирующих документов, мини-котельной.
Правильно собранная система отопления — залог уюта в вашем доме Для твердотопливных котлов требования по обустройству помещения не такие жёсткие, как для теплогенераторов на жидком топливе или газе. Однако существуют ограничения и правила, от которых зависит эффективная, долговременная, бесперебойная работа оборудования и ваша безопасность.
Отдельное помещение
Самый лучший вариант — планирование расположения топочной на этапе проектирования дома. Но не всегда это возможно: бывает, что теплогенератор монтируется уже в готовом доме или при реконструкции старого жилья. Помещение для установки котла обязательно должно быть нежилым. Не рекомендуется устраивать его и смежно с жилыми комнатами, а также размещать под лестницами и на чердаках. Помещение топочной нельзя использовать в качестве кладовки, захламляя вещами и предметами, не имеющими отношения к оборудованию котельной.
Котельная. Фото с сайта klass.photolandiya.ru Для агрегатов с суммарной мощностью (для нужд отопления и горячего водоснабжения) менее 150 кВт возможно размещение на любом этаже. Если мощность отопительного оборудования от 150 до 500 кВт, котельную можно расположить только на первом, в полуподвальном или цокольном этаже, а ещё лучше — в отдельной пристройке к основному строению, особенно если это деревянный дом. Пристройку для котельной устраивают со стороны глухой стены, при этом расстояние до оконных и дверных проёмов должно быть не менее 1 м. Для постройки и отделки этого вспомогательного помещения используются негорючие материалы — способные противостоять огню не менее 45 минут. Фундамент котельной не должен быть связан с фундаментом основного строения. Под установку котла можно (рекомендуется) залить дополнительный подиум высотой 150-200 мм. Площадь подиума должна быть не более чем на 50 мм шире размеров теплогенератора.
Отдельно стоящая мини-котельная. Фото с сайта econet.ru Задумайтесь о варианте устройства отдельно стоящей котельной. Это может быть целесообразно с эстетической точки зрения, а также эффективнее из соображений безопасности и упрощения строительства. Котельные, расположенные отдельно от дома, бывают как полноценные (вмещающие в себя всё оборудование), так и исключительно для размещения котла, а бойлеры, насосы, автоматика и прочее располагается в доме. Такие конструкции называются модульные мини-котельные.
Когда размер имеет значение
Оптимальный размер котельной зависит от выбранного котла и прочего оборудования с учётом удобного обслуживания. Но площадь её должна быть не менее 7 м², а кубатура — 15 м³. Это для котлов мощностью до 30 кВт. Если оборудование мощнее, то прибавляйте ещё по 0,2 м³ на каждый киловатт мощности. Высота потолков в топочной — не меньше 2,5 м. Сколько выделить места для установки самого котла, зависит от его типа и модели. Если в качестве топлива используются пеллеты, то необходимо учесть и размеры бункера, а также способ его загрузки.
Не забудьте учесть размеры бункера для топлива Для бункера, рассчитанного на 400-600 л, необходим запас места и по высоте. Для загрузки потребуется предусмотреть небольшую устойчивую лестницу, так как поднимать тяжёлые мешки над головой неудобно. Для котлов на опилках или лузге имеет значение и способ подачи топлива: циркуляционный или шнековый ворошитель занимает больше места, чем пневматическая подача. Кроме того, у котлов на древесных отходах высокий топливник, и подача происходит сверху. Значит, высота потолков должна быть больше стандартной. Не нужно ставить котёл вплотную к стенам, вокруг него должно быть свободное пространство для сервисного обслуживания и ремонта — не менее 500 мм. Если используется 2 котла, то расстояние между ними оставляется не менее 1 м. Перед фронтальной стороной устройства должно быть 2 м свободного пространства. В паспорте котла производитель обязательно указывает требования по установке. Возможно, там есть и особые рекомендации, касающиеся именно вашей модели, поэтому обязательно ознакомьтесь с инструкцией. В нашем маркете, где представлены предложения крупных интернет-магазинов, вы можете выбрать отопительное оборудование для своего дома. Заходите в подборку Котлы твердотопливные. Твердотопливный котел Zota «Сarbon-26» 51 990 руб
Печи тут Твердотопливный котел Zota «Pellet»-40S
239 900 руб
Печи тут Твердотопливный котел Zota «Pellet»-63S
329 900 руб
Печи тут Твердотопливный котел Zota «Тополь-14М»
33 890 руб
Про окна, двери вентиляцию и прочее
В помещении котельной обязательно должно быть открывающееся окно для экстренного проветривания и дневного освещения. Его размеры тоже регламентированы. Площадь окна рассчитывается так: на каждый кубический метр объёма бойлерной должно приходится 0,03 м² остекления.
