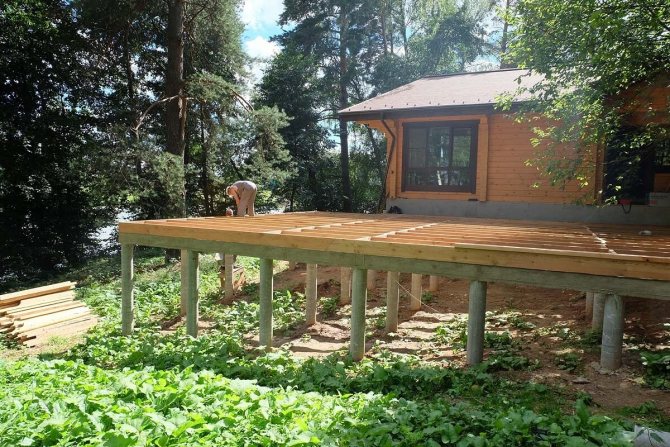

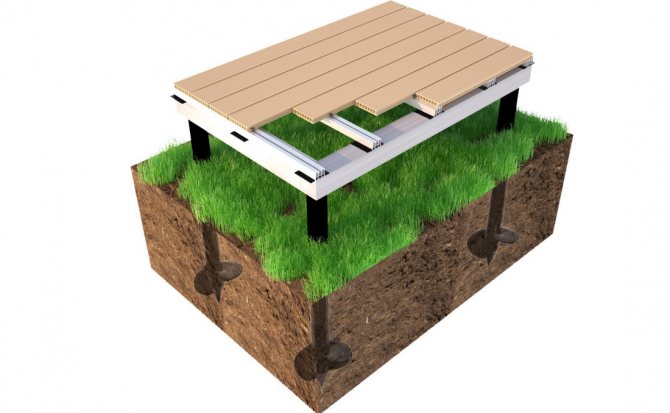

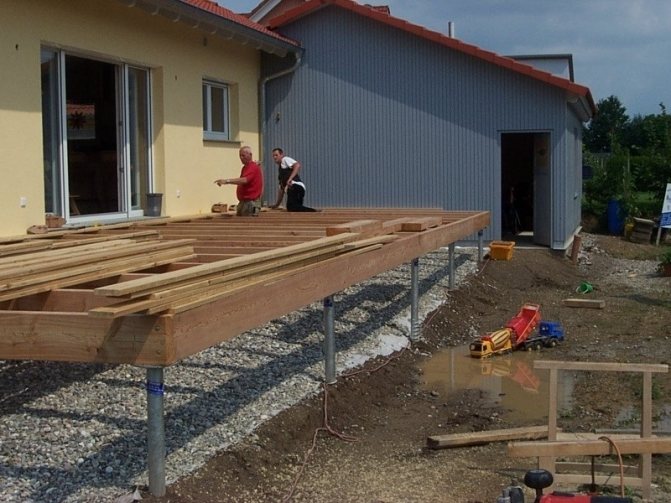

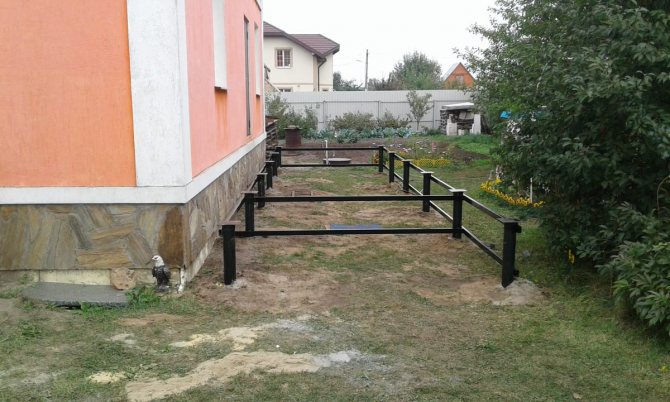

Терраса на сваях примыкающая к дому — плюсы и минусы
Плюсы фундамента из винтовых свай:
- монтаж конструкции осуществляется в короткие сроки (примерно 5-7 дней);
- такой вид фундамента подходит для участков со сложным рельефом;
- при желании наземную часть можно закрыть декоративной имитацией цоколя;
- возможность применения на любом типе грунта кроме скальном.
В качестве косвенных недостатков можно отметить следующее.
- слабая коррозионная стойкость — перед монтажом конструкции необходимо произвести дополнительную антикорозиционную обработку конструкции;
- проседание или деформация — это может произойти при не правильном расчете нагрузки, экономии материала либо при неправильной обвязки свай.
Совет! При покупке свай, тщательно проверяйте качество антикоррозийного покрытия. Надежная оцинковка имеет рисунок в виде звезд.
Отсутствие затратных работ, связанных с установкой фундамента, терраса на сваях своими руками является лучшей альтернативой классическим пристройкам.
Как выбрать винтовые сваи для фундамента?

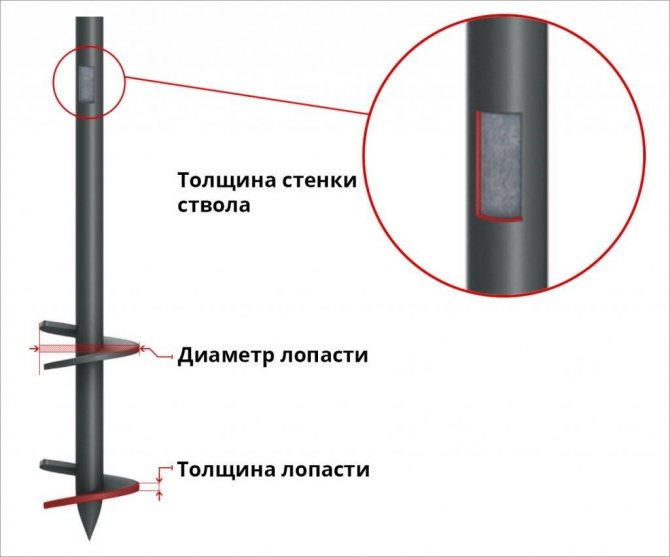

Конструкционно винтовые сваи представляют собой полые металлические стержни с заостренным концом, снабженные винтовыми несущими лопастями. Они различаются по таким параметрам, как диаметр и длина несущего ствола, конфигурация и количество лопастей, толщина металлопроката и тип наконечника.
Целью этого материала не является рассмотрение всех возможных вариантов винтовых свай, мы расскажем лишь о тех, что применяются в сфере дачного строительства.
Определимся с диаметром и длиной свай.
- С диаметром свай все просто: для монтажа террасы подойдут даже самые тонкие опоры. К примеру, сваи с диаметром ствола всего 57 мм способны выдерживать вес в 1 тонну, а поскольку нагрузка будет равномерно распределяться между множеством опор, этого более чем достаточно.
- Длина ствола сваи рассчитывается исходя из особенностей почвы. Винтовые сваи ввинчиваются на глубину промерзания грунта, при этом они должны возвышаться не менее чем на 30 — 50 см над уровнем земли. Таким образом, если глубина промерзания составляет 1,5 метра, нам понадобятся опоры длиной как минимум 2 метра.
- Стволы подавляющего большинства винтовых свай для установки дачных пристроек, веранд и других легких объектов производятся из углеродистой стали обыкновенного качества Ст3 (ГОСТ 380-2005). При этом наиболее оптимальным выбором является так называемая спокойная сталь (Ст3сп) — гомогенный пластичный сплав, отличающийся высокой коррозионной стойкостью.
- Для изготовления лопастей свай используется углеродистая конструкционная сталь Ст10 (ГОСТ 16523-97), которая отличается поверхностной твердостью. Для строительства объектов в холодных регионах будет оправдано применение свай из более дорогой конструкционной стали Ст20, способной выдерживать значительные нагрузки при отрицательных температурах (вплоть до -40C) и подходящей для использования в агрессивных грунтах.

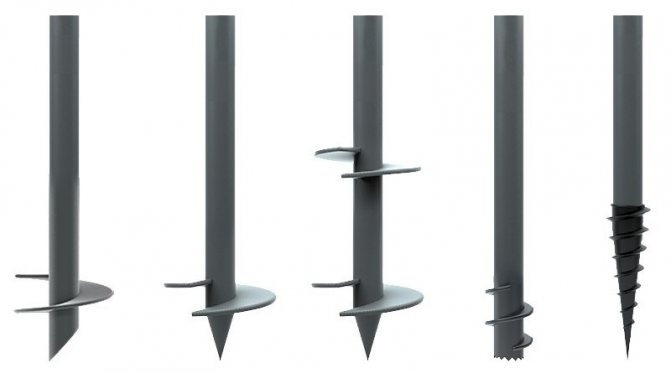

По конфигурации лопастей выделяют:
- Узколопастные сваи (диаметр винтовых лопастей не превышает 1,5 диаметра ствола), которые используются при работе с плотными сезоннопромерзающими грунтами;
- Широколопасные сваи (диаметр лопастей в 1,5 раза или более превышает диаметр ствола), которые подходят для дисперсных грунтов с низкой несущей способностью.
В свою очередь, широколопастные сваи подразделяются на одно- и многолопастные. Однолопастные сваи отличаются относительной простотой монтажа, однако малоустойчивы к воздействию горизонтальных нагрузок, в связи с чем не подходят для слабых грунтов. Многолопастные сваи, напротив, способны с одинаковой эффективностью противостоять выдергивающим, вдавливающим и боковым нагрузкам, что делает их оптимальным выбором для суспесей, суглинков и заторфованных грунтов.

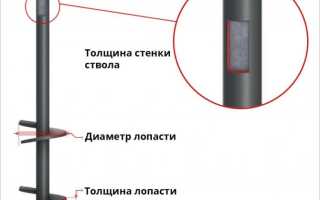

Какой должна быть толщина стенки ствола сваи?
Для строительства беседок, террас и веранд используются преимущественно тонкостенные сваи, толщина стенок которых не превышает 3,5 мм. Модификации с более толстыми стенками (до 4,5 мм) применяют при работе с особо плотными грунтами, поскольку они способны выдержать большую нагрузку при завинчивании. Толстостенные сваи (6 мм и более) практически не применяются в гражданском строительстве, однако они могут использоваться и при возведении легких конструкций на грунтах, характеризующихся сильной хлоридной и сульфатной агрессией.
Читайте также:
Выбираем тип наконечника свай
По форме выделяют конусовидные и цилиндрические зубчатые наконечники (форма последних напоминает алмазную коронку для бурения бетона), а также наконечники с косым срезом. Сваи с конусовидными наконечниками подходят для большинства типов грунтов. Зубчатые наконечники разрабатывались для строительства в условиях вечной мерзлоты. Винтовые сваи с косым срезом хорошо зарекомендовали себя при работе с каменистыми грунтами.
Подведем итоги: какие сваи нужны для строительства террасы?
Для фундамента под примыкающую к дачному дому террасу, возводимого на не агрессивном грунте в средней полосе России, подойдут винтовые сваи диаметром от 57 мм и длиной от 2 метров, снабженные конусовидными сварными наконечниками и обладающие следующими характеристиками:
- однолопастные с толщиной стенки ствола до 4,5 мм, диаметром лопасти до 500 мм и ее толщиной до 6 мм (для дисперсных грунтов с малой несущей способностью);
- многолопастные с толщиной стенки ствола до 3,5 мм, диаметром лопасти до 300 мм и ее толщиной до 5 мм (для плотного грунта с хорошей несущей способностью).
Что касается количества свай, то нужно исходить из площади веранды. Расчеты выглядят так. Сваи размещаются в несколько параллельных рядов, по одной опоре приходится на каждый угол конструкции, при этом расстояние между соседними сваями не должно превышать 1–1,5 метра. Пример свайного фундамента под прямоугольную пристройку приведен на фото ниже.
Подготовительные работы

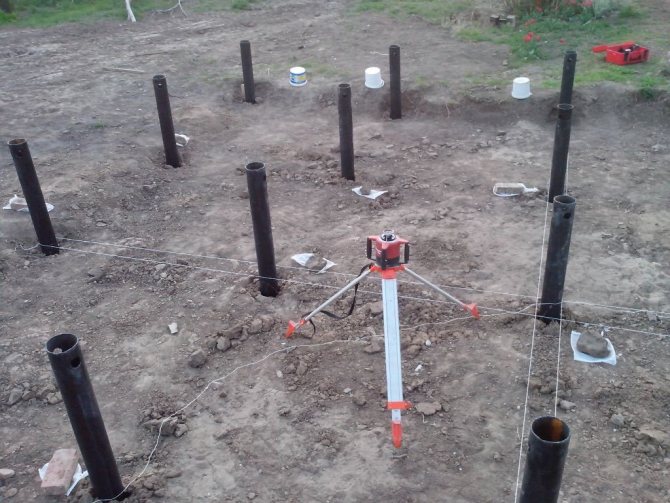

Перед монтажными работами проводится анализ геологических особенностей участка, рассчитывают общую нагрузку и количество свай, которое потребуется при строительстве, составляют схему будущей пристройки, прорисовывая чертеж с указанием всех размеров.
Если фундамент дома оснащен отмосткой, ее необходимо демонтировать со стороны будущей террасы.
-
Читайте также:

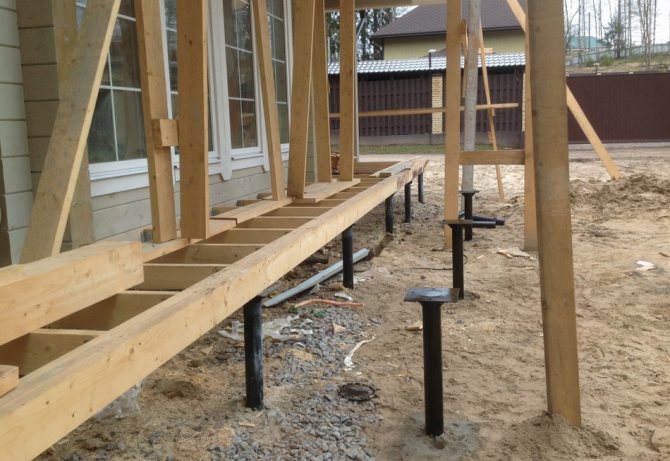

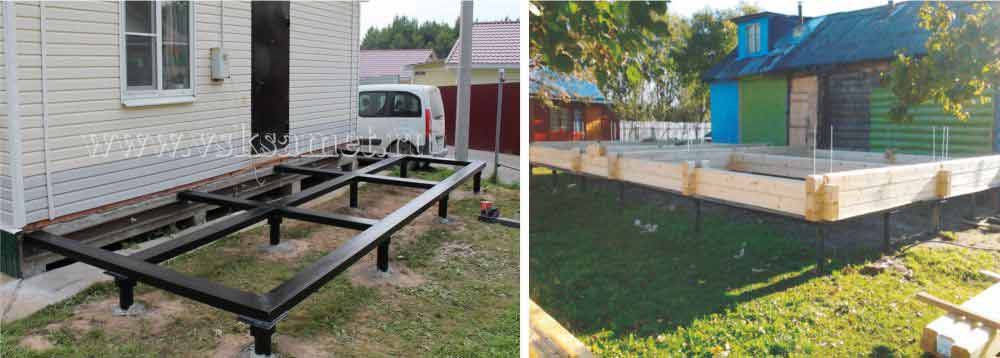

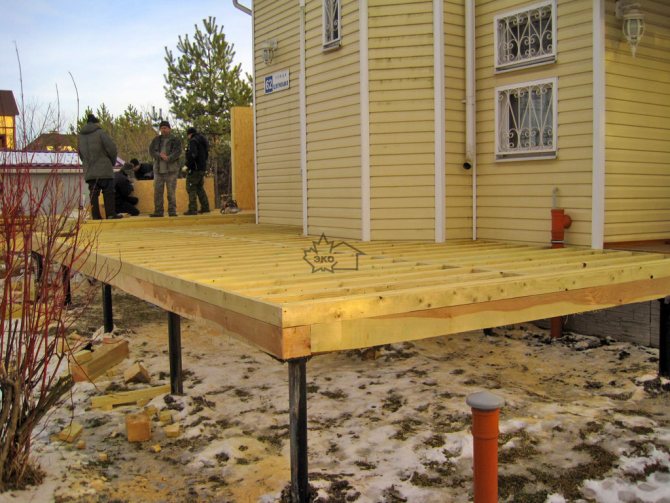

Возведение веранды на винтовых сваях пристроенной к дому начинают с подготовки территории где она будет располагаться. Намеченный участок очищается от растительности: трава выпалывается, корни выкорчевываются. На это следует обратить особое внимание. В противном случае, растения будут продолжать расти и могут стать причиной неприятных запахов.
Совет! Подготавливая место под будущую террасу на сваях, рекомендуется снять верхний слой земли примерно на штык лопаты. Вместо снятого грунта, делают дренажную подсыпку из песка и гравия.
Вариант #1. Терраса, мощенная клинкером
Данный вариант террасы сооружается на песчаной утрамбованной подушке, на уровне земли.
Клинкерная плитка, из которой выкладывается настил, позволяет формировать кривые, изогнутые линии площадки. Чтобы четко обозначить границы террасы, по ее периметру устанавливают ограждения. Например, небольшие деревянные столбики, пропитанные антисептиками.
Работы выполняют следующим образом:
1. Расчищают грунт в месте устройства мощеной террасы. Убирают камни, коряги, удаляют верхний слой грунта, толщиной 20 см.
2. В полученную выемку засыпают песок, слоем 15 см.
3.
-
Читайте также:
По намеченной границе площади выкапывают траншею с размерами 70х70 см (глубина, ширина). На дно траншеи насыпают слой гравия или песка, высотой 15-20 см. Он необходим для лучшего отвода воды в месте установки ограждающих столбиков.
4. В траншею, на дренажный слой, устанавливают два ряда деревянных столбиков (по внутренней и внешней стороне).
Их вертикальность контролируют строительным уровнем. Столбики, установленные по торцам ограждения, скрепляют саморезами. Такое решение обеспечивает более прочное сцепление элементов конструкции, не позволяет им смещаться и вываливаться из ряда.
Ограждение имеет вид замкнутого «кармана», который в дальнейшем будет использоваться в качестве клумбы, обрамляющей террасу. Если устройство клумбы не входит в ваши планы, то бордюр можно выполнить в один ряд, установив в траншею кирпичи, готовые пластиковые ограждения и т.п.
5.
Чтобы не допустить вымывание грунта из будущей клумбы, внутрь ограждающего «кармана» укладывают слой рубероида, заводя его на стенки столбиков. Рубероид укладывают на высоту планируемого уровня засыпки грунтом. В нескольких точках гидроизоляционный слой закрепляют на стенках столбиков саморезами или гвоздями.
6.
В землю, от стены дома до ограждения, вбивают колышки с шагом 3 м и натягивают на них шнуры с уклоном 2-3 см на 1 п. м. Таким образом намечается уровень песчаной засыпки, которая обязательно должна образовывать уклон для стока дождевой воды с площадки террасы.
7. Песчаную засыпку утрамбовывают и разравнивают по уровню натянутых шнуров, досыпая, при необходимости, недостающее количество песка.
-
Читайте также:
8. Начинают монтаж клинкерной плитки. Каждую плитку укладывают на песчаный слой, плотно прижимают и постукивают по поверхности резиновым молотком.
9. Оставшиеся свободные участки, между мощением и ограждением, засыпают крупным декоративным гравием.
10. Швы между плиткой заполняют мелким песком с помощью жесткой щетки.
11. Излишки песка на поверхности смывают струей воды из-под шланга. Напор должен быть небольшим, чтобы песок не вымылся из швов.
12.
Чтобы дождевая влага смогла беспрепятственно стекать с мощеной площадки, выполняют дренаж. Для этого вдоль столбиков ограждения выкладывают с уклоном дренажную трубу с прорезями, обернутую в джутовое полотно (чтобы в прорези не попадал мусор и грунт). Для маскировки поверхность трубы засыпают гравием.
Конец уложенной дренажной трубы соединяют с трубой ливневой канализации. Через тройник сюда же подсоединяют отвод водостока. В нужное место устанавливают водосточный желоб с решеткой.
Советы профессионалов
Во избежание неудач при постройке веранды на сваях к дому своими руками, профессионалы рекомендуют:
- запаситесь металлическими трубами разной длины — это облегчит монтаж свай по мере углубления;
- не допускайте соприкосновения разных сплавов — при контакте разных металлов образуется гальваническая пара, которая влечет за собой электрохимическую коррозию;
- стройте террасу под небольшим уклоном — это поможет стекать воде после дождя;
- не экономьте на материалах — редкая обрешетка или недостаточное количество свай, приведет к быстрому износу конструкции.
Если соблюдать все нормы и правила во время строительства, то в будущем, терраса к дому на винтовых сваях прослужит не одно десятилетие. При этом достаточно периодически проводить профилактику в виде лакокрасочных работ.

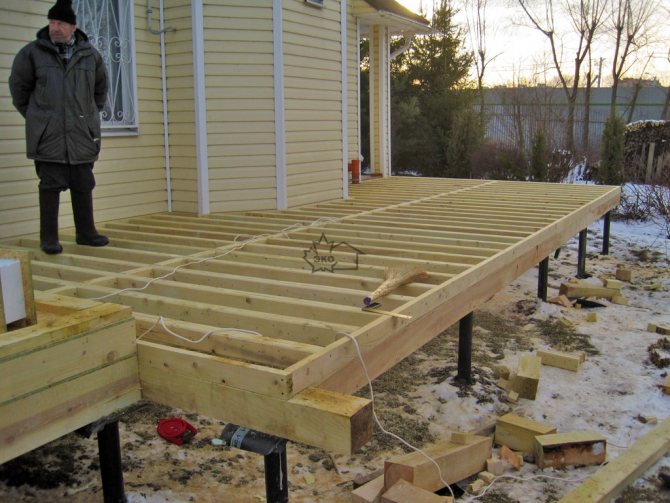

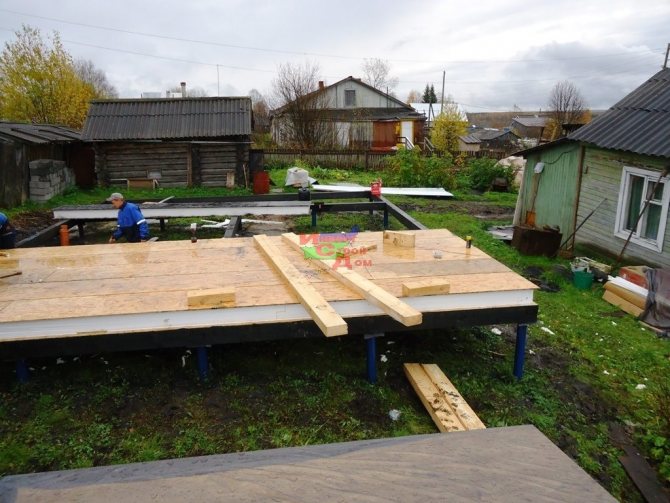

Укладка напольного покрытия

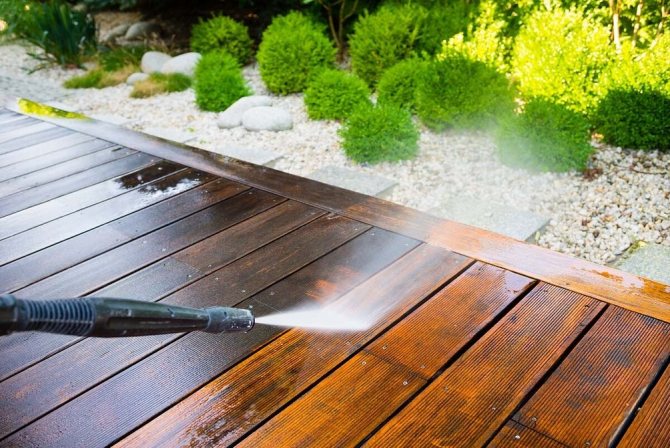

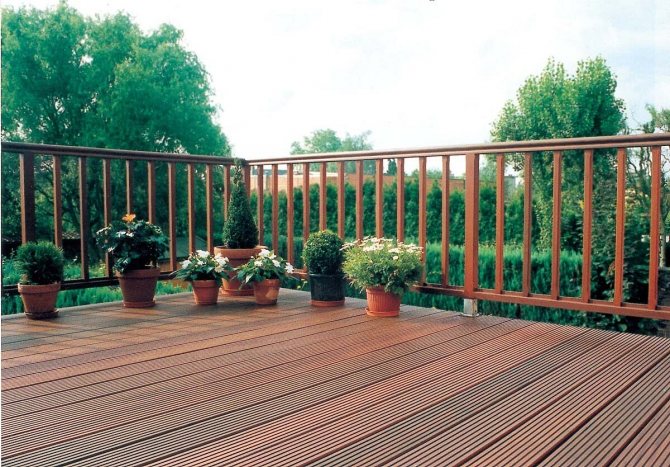

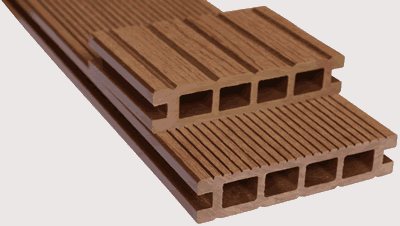

Пристройка к дому, собранная по указанной выше технологии, в течение четверти века сохраняет первоначальный вид. С таким сроком могут «справится» композитные материалы, тротуарная плитка или специальные палубные доски. Самым недорогим приобретением в этом перечне будет древесно-полимерный композит, но есть определенные условия при укладке:
- доски укладываются на заранее подготовленные лаги и фиксируются клеммами

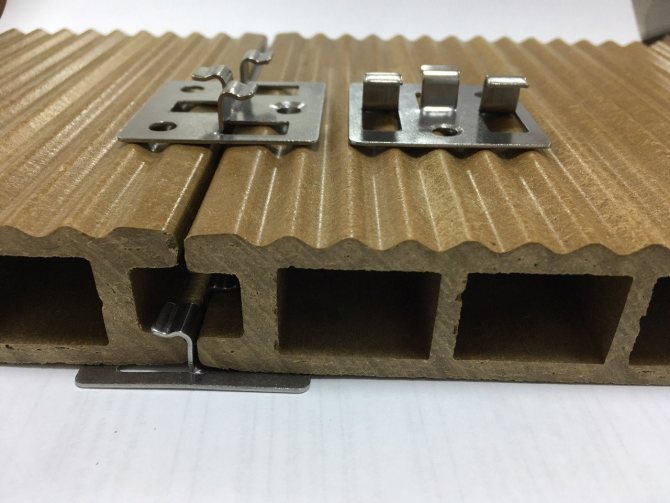

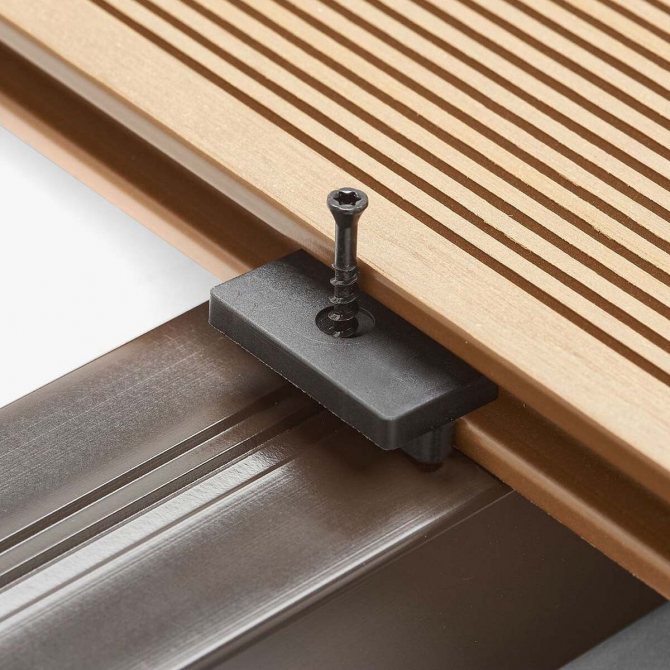

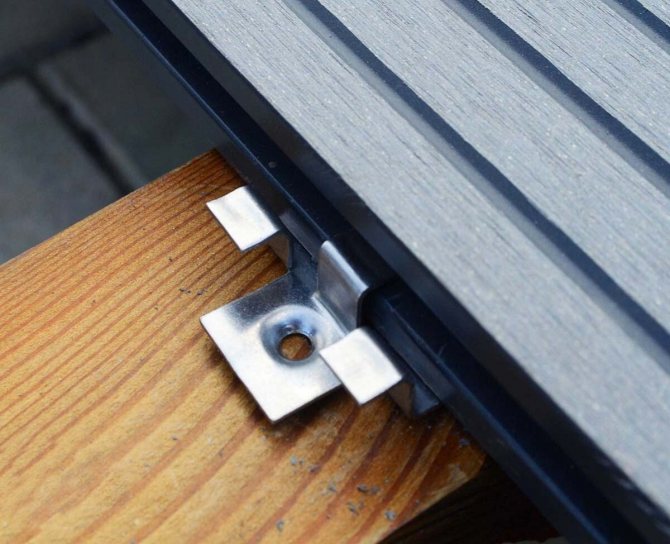

Клеммы на лагах для температурного расширения
- после сборки стыки оформляют алюминиевым профилем, также рассчитанным на температурное изменение размера;материал уже обработан специальным составом, поэтому после укладки никакого дополнительного окрашивания не требуется. Такой пол достаточно несколько раз в год мыть обычной водой с моющими средствами, чтобы вернуть первозданный вид.

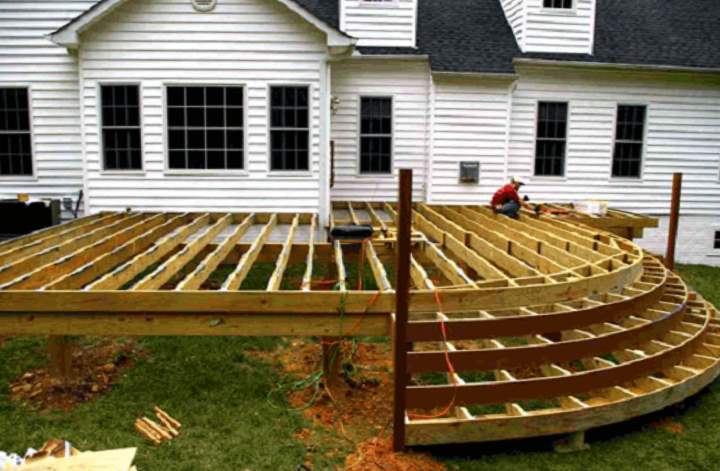

Процесс укладки доски
Важно! Уровень пола с учетом декоративного покрытия и лаг поднимется в среднем на 150 мм.

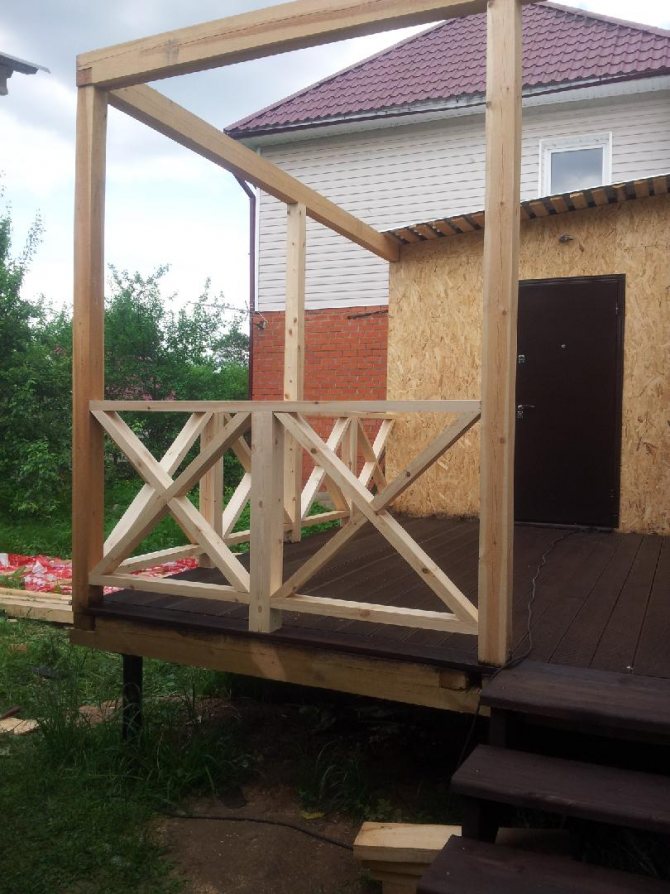

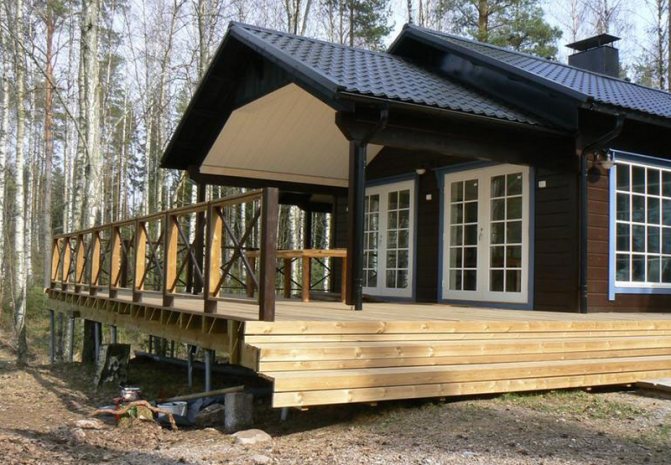

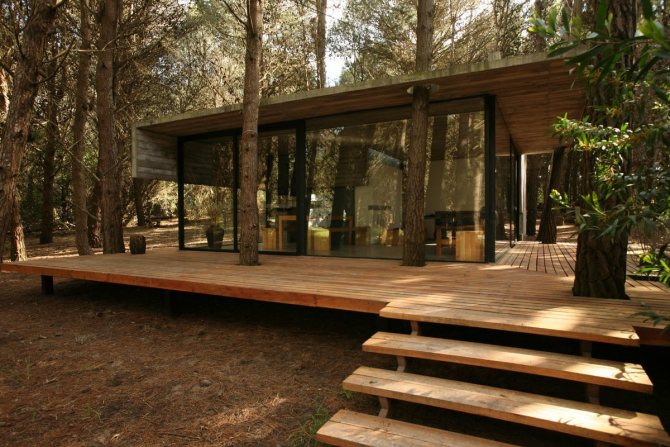

Рекомендации по выбору проекта и фотогалерея
Традиционное мнение о том, что к капитальному дому стоит пристраивать только капитальную веранду, а легкие конструкции стоит оставить для каркасных и деревянных домов – не единственный возможный образ мыслей. Более важным для выбора конкретного проекта станет стиль оформления здания.

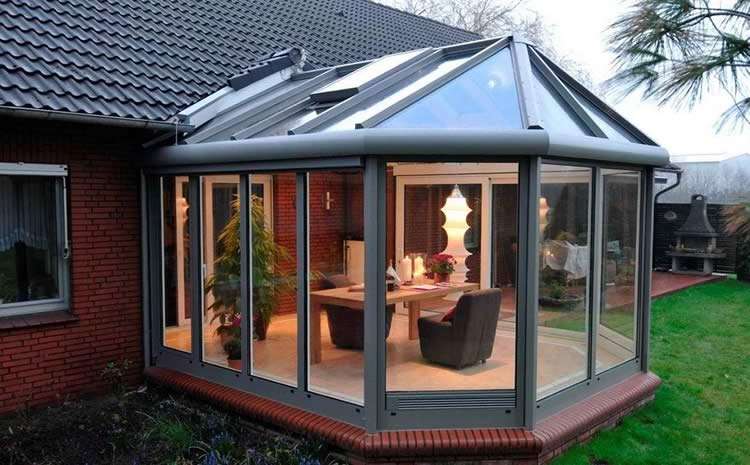

Так, для домов в строгом современном стиле подойдут лаконичные веранды на каркасной основе с кровлей из поликарбоната или стекла.
Очень гармонично смотрятся постройки, в которых традиционная сплошная крыша замена решетчатой. Разумеется, они не дают защиты от дождя и снега, но тень организуют вполне прилично.

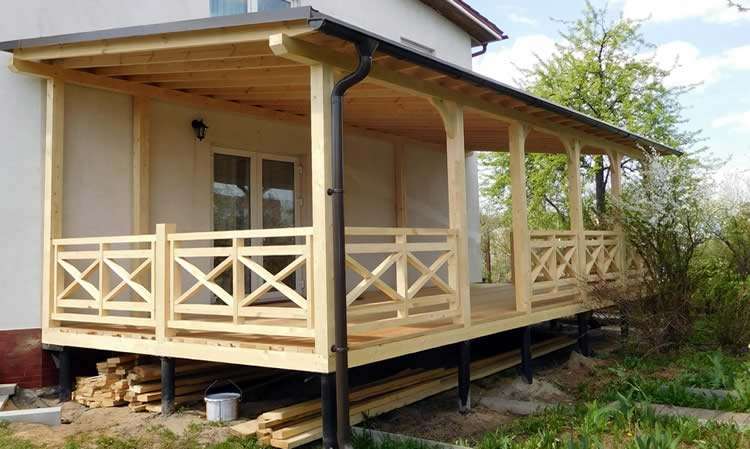

Тем, кому по душе этнический стиль, могут выбрать эффектные постройки из намеренно грубо обработанного или необработанного дерева.

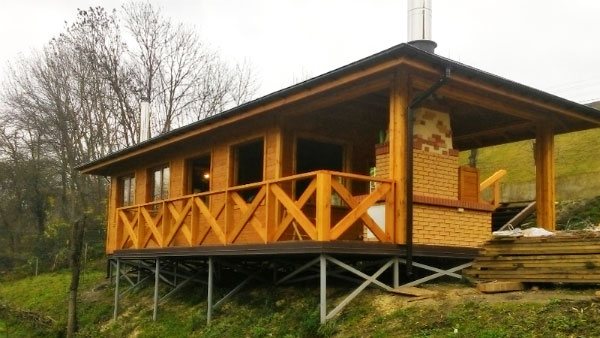

Если требуется не только место спокойного отдыха, но и подходящая площадка для устройства мангала и барбекю – веранда тоже подходит. Но для серьезных кирпичных мангалов и комплексных печей потребуется основательный фундамент.
Также не обязательно ограничиваться только прямоугольной формой. Веранда может огибать угол/углы дома (Г-образная или П-образная), иметь вид трапеции или многоугольника, даже сегмента круга.
Как видно по представленным фото, дизайн веранды в частном доме может быть очень разным. Главное – найти оптимальный лично для себя вариант и воплотить его!
