Как нужно выполнять брусовую обвязку для свайного фундамента

Назначение обвязки свайного фундамента

Столбчатые фундаменты имеют ряд преимуществ перед плитными или ленточными. В первую очередь это касается экономии материала и времени на возведении фундамента. Особенно это касается фундамента на винтовых сваях, которых не требует времени на усадку, и к строительству дома можно приступать сразу после закладки основания.
Однако несущая способность фундамента на сваях может быть понижена по сравнению с монолитными фундаментами. Основная причина этому – неравномерность противодействия свай нагрузкам со стороны веса здания. По сути, каждая опора имеет свои нагрузочные характеристики – в зависимости от грунта, веса той части дома, которая на него опирается и т.д. Монолитный фундамент принимает вертикальные нагрузки равномерно.

Способом распределить нагрузочные напряжения более равномерно служит обвязка свайного фундамента. Она одновременно служит скрепляющим все опоры конструкционным элементом, а также – единым основанием для установки домовой конструкции.

Проще говоря, обвязка связывает отдельные опоры в единое целое и равномерно воспринимает нагрузки от веса дома.

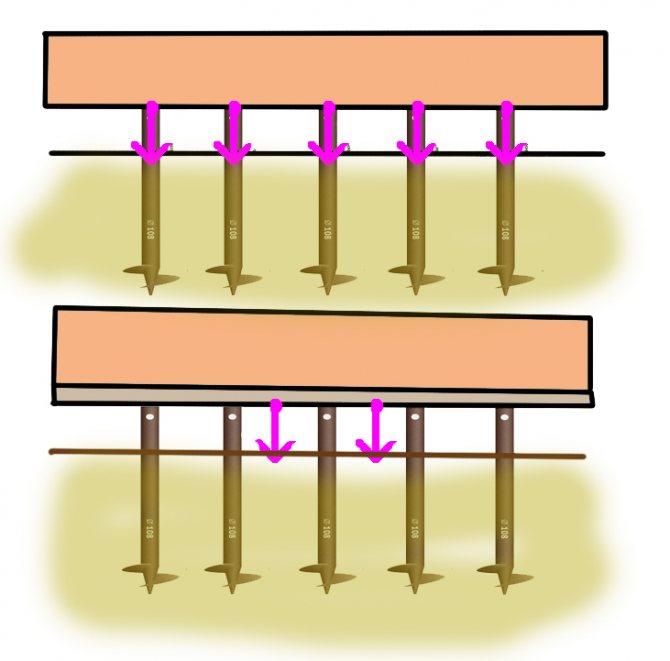

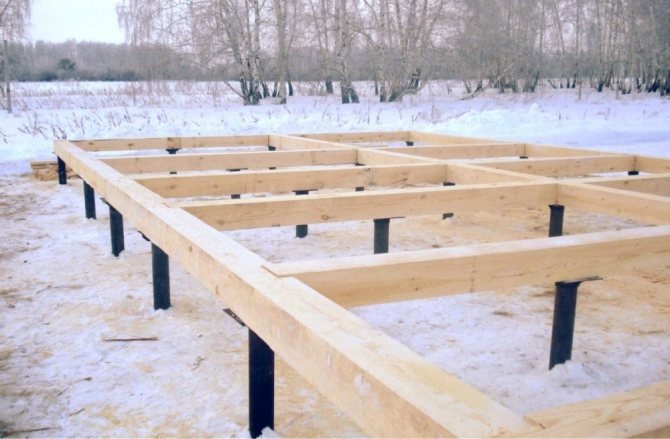

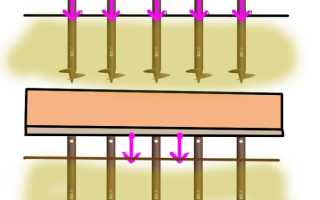

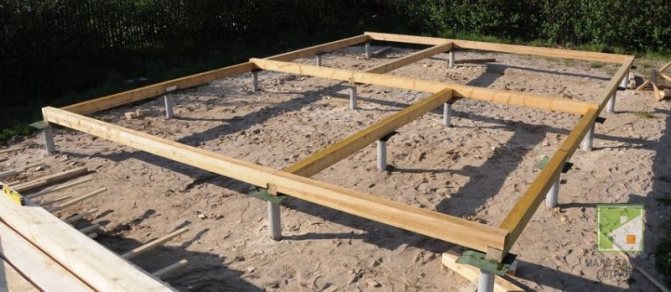

Обвязка распределяет нагрузки равномерно

Следует отметить, что иногда дополнительная обвязка бывает полезна и при использовании ленточных фундаментов – их конструкция тоже может воспринимать нагрузки неравномерно в силу возможно неравномерности структуры бетона в разных участках.

Как построить основание своими руками: пошаговая инструкция

Установка опор:

1. Разметка территории. Определяют местоположение опор, учитывая нормативы СП 24.13330.2011. Там, где намечено расположение стоек, забивают колышки.

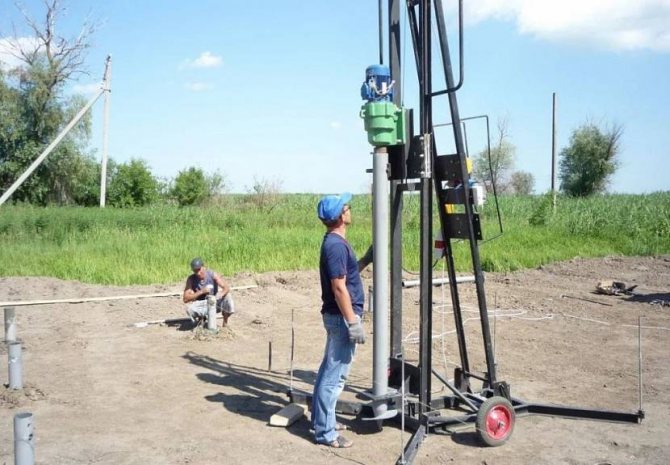

2. Установка свай. Ручным буром выполняют отверстия в грунте. На их глубину влияет состояние почвы. Стенки скважины защищают рубероидом. В отверстие опускают арматуру. Заливают бетон, трамбуя его, чтобы получить монолитную конструкцию. Для возвышения свай над землей делают опалубку.
3. Соединение свай. Чтобы соединить опоры, делают ростверк. Под баню подойдет брус либо бревно. Древесину кладут на оголовки, выполняя в ней вырезы под них. Затем скрепляют брусья по углам. К оголовкам раму крепят болтами. Далее возводят стены, закрывают их крышей.

Опора под печь

Если будет кирпичная печь, под нее нужны дополнительные опоры:

1. Копают котлован.
2. Подсыпают песок.
3. Укладывают битый кирпич, затем снова песок, получая плотную подушку.
4. Укладывают щебень. На нем устраивают опалубку под габариты печи.
5. Внутри опалубки монтируют арматурный каркас.
6. Заливают бетон по уровню, на 10 см ниже пола. Дожидаются полного высыхания.
7. Бетон смазывают гудроном, выкладывают кирпичи до нулевого уровня. На них возводят печь.

На фото пример заложения фундамента под печь:

Как утеплить?

Чтобы утеплить пол при свайном основании, рекомендовано использовать пеноплекс. Мастера перед укладкой изолятора монтируют по периметру пола рейку. Она позволяет обеспечить сливной уклон, чтобы вода быстрее стекала.

Подробная статья об утеплении свайного фундамента здесь.

Декорирование

После завершения строительства требуется облагородить фундамент. Рекомендовано применять различные облицовочные материалы.

Подойдет:

• камень;
• керамогранит;
• облицовочный кирпич;
• клинкер.

Материалы для обвязки свайного фундамента

Итак, все сваи фундамента установлены. Следующим этапом будет скрепление их балками, придающими жесткость единой конструкции. Такое скрепление и есть обвязка фундамента (или ростверк)

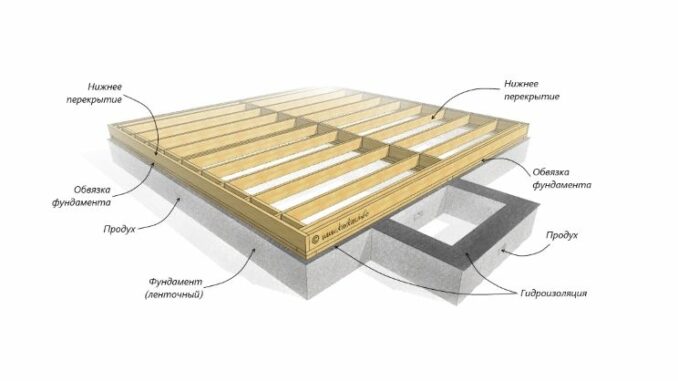

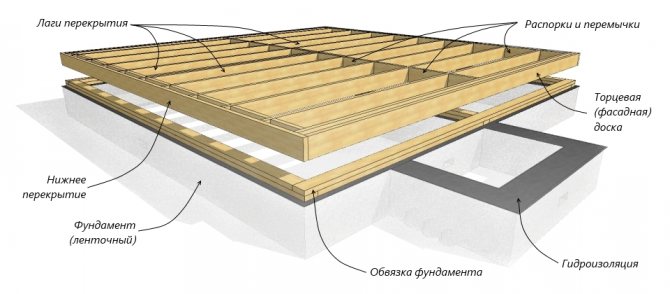

Обвязка представляет собой перекрытие между фундаментом и нижним основание здания и распределяет нагрузку от веса всего дома на все опоры.

Очевидно, что сам материал, из которого сделаны связующие балки, должен быть:

• Конструкционно прочным
• Стойким к воздействию окружающей среды
• Долговечным

Этим условиям удовлетворяют металлические балки, а также толстый брус. Металл значительно прочнее, но подвержен коррозии. Дерево придает конструкции пластичность и более естественно в связи с основным материалом дома – древесиной. Именно обвязка из бруса чаще применяется для строительства деревянных домов, к которым относятся и каркасные.

Понятно, что сам брус для обвязки должен выбираться из прочных пород дерева, устойчивых к влаге.

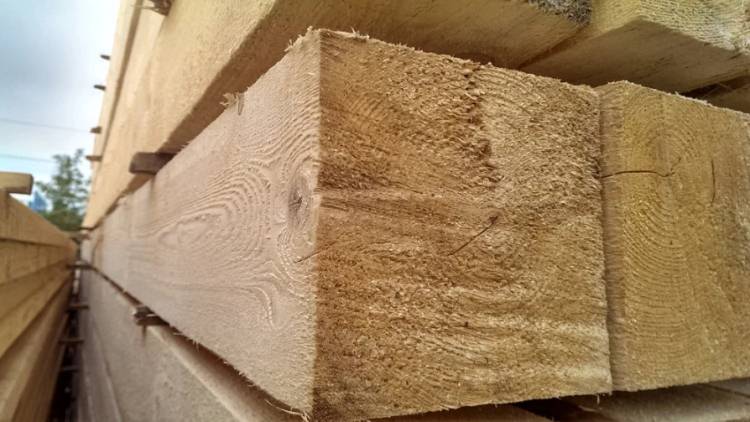

Сам брус – это материал, получаемый обрезкой ствола дерева с четырех сторон. Как правило, название «брус» применяют для отрезков, имеющих одинаковое прямоугольное сечение по всей длине.

Обычно для обвязки фундамента применяют брус хвойных пород дерева. Несмотря на то, что прочность их уступает прочности лиственных пород, они имеют свои преимущества:

• Долговечность без разрушения
• Хорошая гидрофобность, то есть противодействие попаданию излишней влаги в толще древесины – вследствие наличия большого количества в ней смол
• Более высокая пластичность – что способствует прочности на излом при возникающих боковых нагрузках
• Более низкая цена

Как правило, в сечении брус обвязки не должен быть меньше 150х150 мм. Берется или брус с таким сечением или несколько досок с меньшим сечением, сложенных воедино. Обвязочные доски должны иметь однородную структуру, поэтому при выборе материала необходимо тщательно проследить за качеством древесины. Не допускается использование невысушенной древесины — что при ее усадке существенно скажется на основании дома. Строго нужно следить за отсутствием трещин и других дефектов, ухудшающих качество бруса.

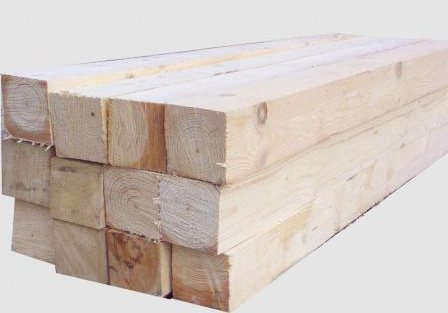

Типовой брус 150х150мм

Важным моментом уже на стадии возведения фундамента является обработка древесины с целью защитить ее от вредителей и болезнетворных бактерий. Брус обрабатывается специальным антисептиком, предотвращающим загнивание и развитие грибка. Это существенно сказывается на долговечности фундамента.

Кроме того, древесина должна быть защищена от воздействия огня. Для этого ее обрабатывают антипиренами – веществами, повышающими огнестойкость материала. Особенно это значимо для хвойных пород дерева – как раз из-за большого удельного содержания смол в его толще.

Как было сказано выше, иногда применяют соединение нескольких досок с целью придать балке обвязке квадратное сечение. Зачастую доски сразу склеивают в процессе производства. Такой брус называют клееным. Он имеет высокие эксплуатационные свойства, благодаря специальным технологиям – доску для бруса выбирают особенно тщательно, с использованием специальных контрольных приборов. Склеивание происходит под высоким давлением. В результате прочность клееного бруса не уступает монолитному брусу. Клееный брус имеет дополнительные преимущества – например, в нем можно вырезать геометрически ровные пазы, да и сами размеры клееного бруса выдержаны более точно. Кроме того, клееный брус обладает повышенными влагозащитными и антипиреновыми свойствами – благодаря лучшей пропитке исходных досок меньшей толщины, чем общий брус. Их также легче высушивать до склейки.

Еще одни преимуществом является легкость клееного бруса – как раз вследствие хорошей просушки древесины.

Методы обвязки

Обвязка винтовых свай может предполагать соединение опор и балок с помощью одной из трех технологий, среди них монтаж:

• на сварку;
• резьбовое соединение;
• хомуты.

Выбрать технологию можно в зависимости от конструктивных особенностей материала балки и прочности фундамента. Обвязка винтовых свай брусом делается довольно часто. Однако многие домашние мастера задаются вопросом о том, стоит ли прибегать к данной технологии, если существуют более прочные и долговечные материалы по типу бетона и стали. Но брус выступает наилучшим вариантом для ростверка каркасных и деревянных домов. Он имеет высокую теплостойкость и внушительную прочность.

Если брус обработать антисептиком, который сможет защитить материал от гниения, то по долговечности такие конструкции смогут конкурировать даже с стальными балками. Обвязка брусом винтовых свай может вестись по одной из двух технологий, первая предусматривает установку балок на резьбовую пару, тогда как другая предполагает фиксацию элементов ростверка на хомуты.

Технология проведения работ

Алгоритм работы следующий:

1. Подготавливают арматуру – нарезают прутья на отрезки нужной длины с помощью болгарки.
2. Изгибают гладкие прутья, придавая им нужную форму.
3. Размещают две рифленых арматуры параллельно друг к другу на рабочей поверхности.
4. Надевают на продольные прутья заготовленные квадраты и фиксируют с помощью сварки или обвязывают проволокой.
5. Переворачивают конструкцию и фиксируют две оставшиеся продольные арматуры.
6. Покрывают металлический каркас гидрофобным составом.

Готовый армокаркас устанавливают внутри скважины и заливают бетонным раствором. Над поверхностью бетона должны выступать прутки для связки с ростверком.

Изготовление арматурного каркаса для буронабивных свай — в видео:

Вся самая важная и полезная информация о свайно-винтовом фундаменте представлена в данном разделе.

Выбор материала

Когда встает вопрос, чем обвязать основание опираются на следующие требования:

• выдерживать наибольшие нагрузки, чем возможные во время эксплуатации;
• противостоять внутренним и внешним воздействиям;
• иметь высокую механическую прочность.

В зависимости от задач и условий для обвязки могут использоваться следующие материалы:

• Брус сечением 150х150 мм либо 200х200 мм. Актуален при возведении и обвязке каркасного либо щитового дома. Наиболее экономичным вариантом является брус из лиственных пород деревьев. Перед выполнением монтажа древесину пропитывают антисептиками и слоем битумной гидроизоляции.
• Уголок равнополочный шириной не менее 50 мм и толщиной 5 мм. Самый экономичный вариант из всех видов металлической обвязки. Материал и работа обойдутся в два раза дешевле двутавровой балки либо швеллера. Используется для дачных домиков и хозпостроек.
• Швеллер обладает на порядок большей несущей способностью, чем обвязка из бруса. Используется при строительстве каркасных строений, одноэтажных домов из шлакоблоков и газобетона. Для обвязки по периметру несущих стен нужен швеллер сечением 0,3 см, под внутренние перегородки достаточно 0,2 см. Стыки балок из металлопроката соединяют точно под прямым углом.
• Толстостенная профильная труба имеет более низкую устойчивость к механическим чем у швеллера. Скрепляют при помощи сварки. Преимуществом являются дешевизна и вес, не утяжеляющий конструкцию.
• Доски для лёгких строений. Устанавливают на ребро, предварительно склеивая между собой. Фиксируют при помощи саморезов или болтов. Стыки должны быть расположены на разных сваях.

При помощи железобетона

Создание железобетонной обвязки выполняется поэтапно.

Порядок действий:

• Сборка опалубки. Горизонтальные щиты (дно) укладываются на поверхность оголовков, боковые стенки присоединяются к ним и прочно соединяются в верхней части поперечинами. Внутренние размеры должны соответствовать параметрам ростверка.
• Укладка гидроизляции. Пленкой или слоем рубероида плотно устилают дно и внутренние стенки опалубки. Стыки материала делаются внахлест на 10 см с проклейкой соединения скотчем. Полотно должно полностью закрывать всю поверхность днища и стенок опалубки и плотно прилегать к поверхности, не отставая от нее.
• Сборка арматурного пояса. Используется арматура диаметром 10 мм и гладкие прутки на 6 мм для вертикальных элементов. Армпояс вяжется с помощью мягкой проволоки, после чего устанавливается внутри опалубки в нужном положении. Необходимо обеспечить заглубление горизонтальных стержней на 2-5 см внутри бетона.
• Заливка бетона. Она выполняется в один прием, без долгих перерывов (более суток). Заливать бетон следует с нескольких точек, чтобы не дожидаться, пока материал растечется по всей опалубке. После заливки поверхность накрывают полиэтиленом или мешковиной и выдерживают 28 дней для набора конструкционной прочности.
• Опалубку снимают через 10 дней после заливки.
• После окончания времени выдержки производят гидроизоляцию поверхности и переходят к дальнейшим работам.

ОБРАТИТЕ ВНИМАНИЕ! Для заливки бетонной обвязки необходимо использовать плотные марки бетона от М200 и выше.

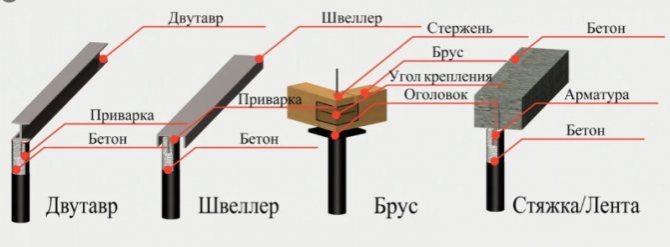

Варианты обвязки винтовых свай швеллером

Первый — это приваривание швеллера внакладку. Приваривается швеллер непосредственно к самим сваям с длинной стороны конструкции. Если длина сваи превышает длину в 4 метра, то швеллеры необходимо сварить между друг с другом. После этого начинается установка поперечного швеллера. Его нужно приварить к продольному швеллеру. Благодаря этому, конструкция становится надежнее и крепче, ее можно использовать на песке и насыпном грунте, при установке пирсов и мостков, без каких-либо опасений. Второй вариант — приваривание уголка или швеллера крестом — накрест. Для правильной обвязки, к верхнему концу первой сваи приваривается край одного швеллера, а к нижнему концу второй сваи, край второго. После всех проделанных манипуляций у вас должно получиться что-то схожее с «зигзагом», обвязывающим все сваи.

Крепление брусков

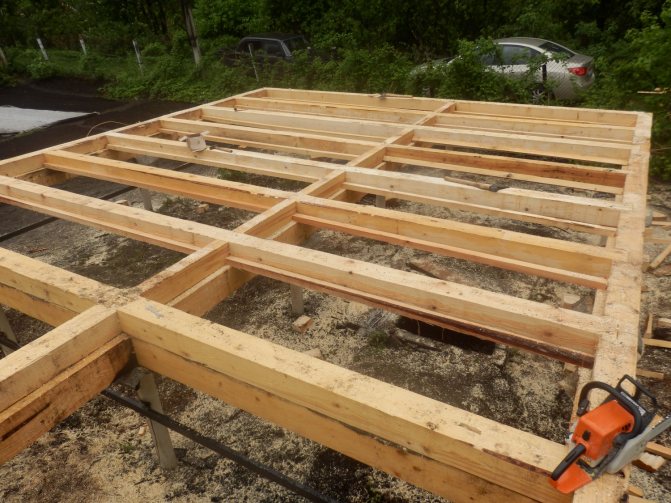

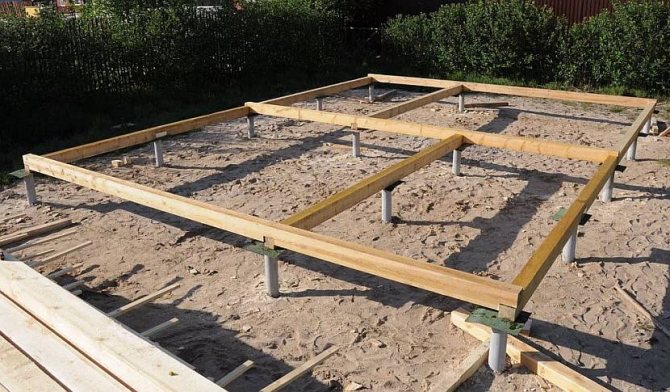

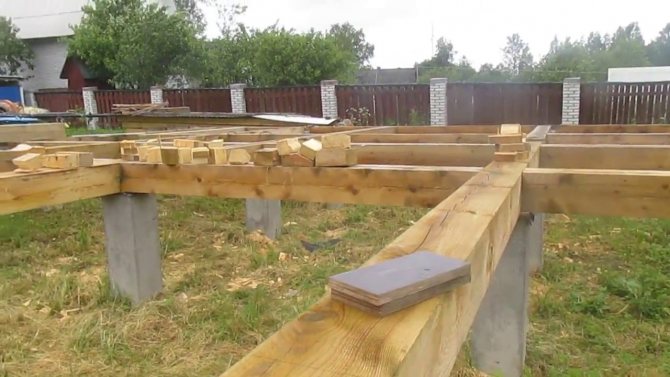

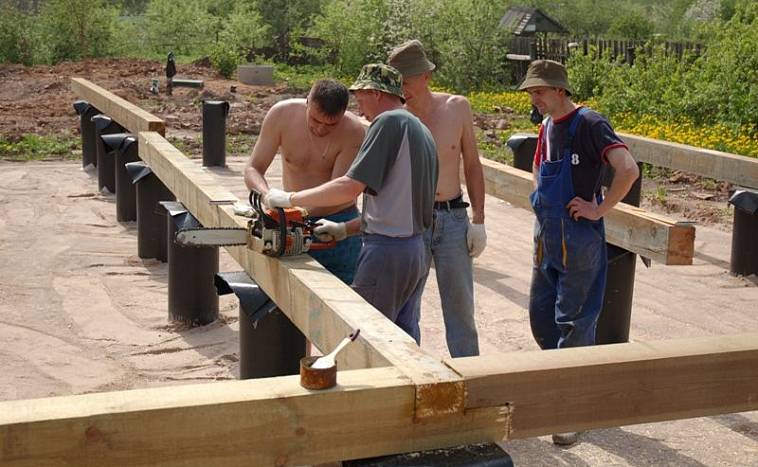

Чтобы облегчить монтаж, применяют предварительную раскладку бруса по периметру всей конструкции. Это дает возможность соблюсти все проектные параметры обвязки фундамента брусом. Уложенные балки должны иметь прямой угол стыковки друг с другом. Для проверки перпендикулярности промеряют диагонали угловых участков – они должны быть идентичными.

Порядок монтажа бруса:

1. Местом начала установки выбираются крепежные узлы на участках, где балки пересекаются друг с другом.
2. Стыковка бруса обычно производится «в полкорпуса». Реже может использоваться боле надежное соединение «в лапу». Чтобы обеспечить плотность прилегания бруса, его торцы необходимо отрезать максимально ровно. Соединительные участки дополнительно промазывают столярным клеем.
3. Крепление бруса к подошве оголовков осуществляется саморезами с шестигранной головкой, что дает возможность вкручивать их снизу. Процедура вкручивания облегчается предварительным просверливанием в точках крепления отверстий маленького диаметра. Для затяжки саморезов используется торцевой ключ.
4. Балку внутри периметра ростверка также врезают «в полкорпуса». Перед этим брус на соединительных участках оснащается канавками.

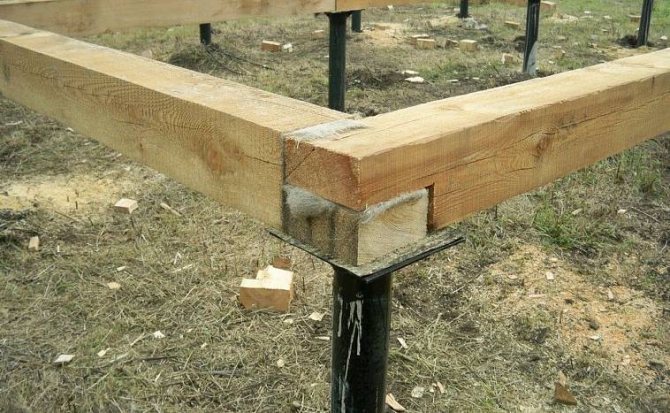

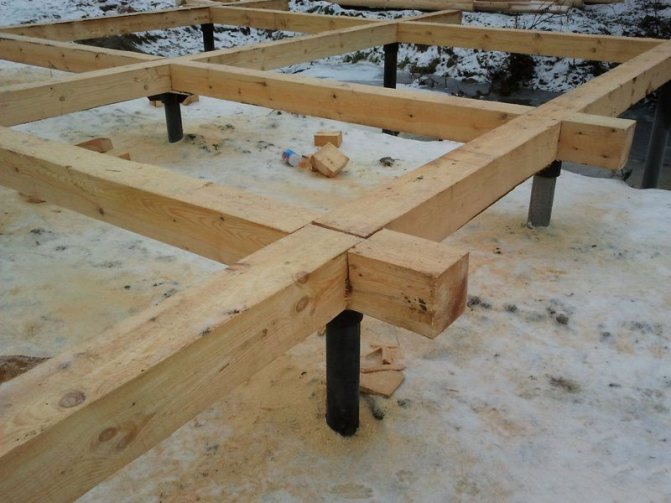

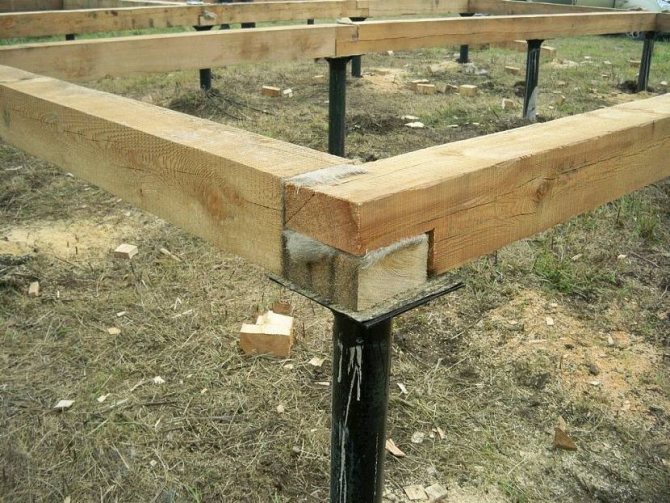

Соединение балок ростверка на углах периметра фундамента Источник stroyfora.ru После этого подрезается на часть торца, которая погружается внутрь основной обвязки. Необходимо добиться того, чтобы врезаемый фрагмент входил внутрь обустроенного посадочного места максимально туго.

Обустройство слива

При строительстве бани необходимо уделить особое внимание обустройству сливной системы. Неэффективный отвод влаги может спровоцировать преждевременное гниение деревянного пола, приведет к появлению плесени и неприятных запахов

Траншеи для трубопроводов нужно выкапывать еще до того, как сруб будет установлен на ростверк. Их необходимо подвести к зданию в тех точках, где будут располагаться трапы в моечном помещении, а также раковины и унитазы (если в бане будет обустраиваться отдельный санузел).

Траншеи должны иметь небольшой уклон, чтобы трубы располагались под углом и обеспечивали отвод влаги самотеком.

Как обустроить слив в бане на винтовых сваях, подскажет видео:

С использованием доски

Обвязка доской 50х200 производится при недоступности качественного бруса.

Технология несколько более трудоемкая, поскольку каждую балку приходится собирать по отдельности, но имеются и плюсы:

• Отсутствие коробления или разворота винтом.
• Возможность более точного выполнения угловых соединений.
• Каждую доску можно предварительно обработать антисептиком и антипиреном, что позволяет значительно увеличить устойчивость балок к биологическим проявлениям или к возгоранию.

Работа заключается в изготовлении из пачки досок подобия сборного бруса.

Доски нарезают по длине, подрезают в нужных местах для угловых соединений и собирают в плотный пакет.

Для фиксации используют шпильки, которые пропускают через сквозные отверстия и туго стягивают.

Образованные балки собирают по технологии, аналогичной методике монтажа брусовой обвязки.

Балки необходимо располагать таким образом, чтобы доски были установлены на ребро, а не горизонтально.

Критические ошибки при монтаже

Новички в этом деле могут допустить несколько фатальных ошибок, из-за которым дом может оказаться непригодным для проживания.

Например:

• Соединение бруса между собой в местах, где нет опоры. Обвязка всегда должна соединяться на оголовке сваи.
• Угловые соединения бруса всегда нужно делать нахлест. Обычная стыковка не дает необходимой жесткости и есть вероятность образования трещин.
• Нельзя делать нахлест вертикально. Брус должен состыковываться только горизонтально.
• На оголовок должна заходить основная часть каждого бруса, а не только их «обрезанная часть».
• Стоит воздержаться от использования гвоздей. Возможность появления трещины возрастает при очередном заколачивании гвоздя.

Деревянная обвязка для свайного буронабивного фундамента

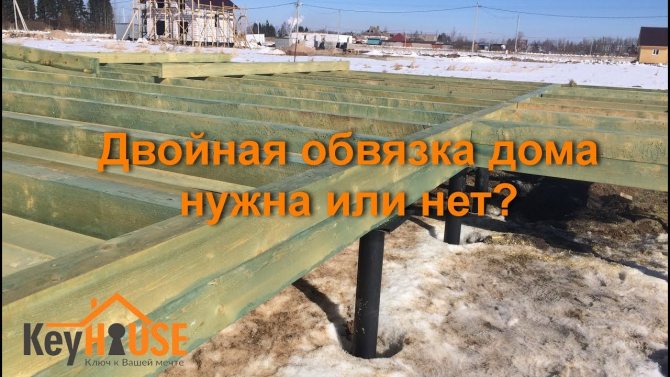

Если вы выбрали свайный фундамент для вашего каркасного дома, то вам обязательно нужен ростверк (обвязка). Кто-то делает из его бетона, я предпочитаю — деревянный. Делается это или из бруса 200×150 (нужно считать сечение от нагрузки дома и шага свай) или из 3 сплоченных досок 200×50 (рекомендую, ведь сухой брус достаточно сложно и его может повести).

Также напоминаю, что купить готовый недорогой проект каркасного дома <= вы можете у нас, или заказать индивидуальный проект по всем вашим пожеланиям у наших опытных проектировщиков, которые специализируются именно на каркасной технологии.

Доски сколачивать можно по-разному, вот некоторые варианты:

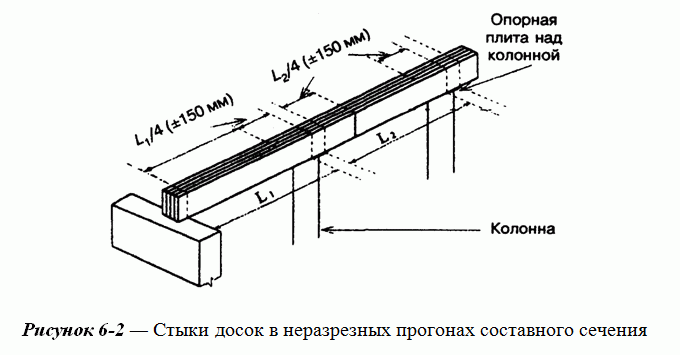

А в СП также показано, как правильно стыковать и сколачивать такую обвязку:

Помните о направлении волокон дерева (доски должны идти вразнобой):

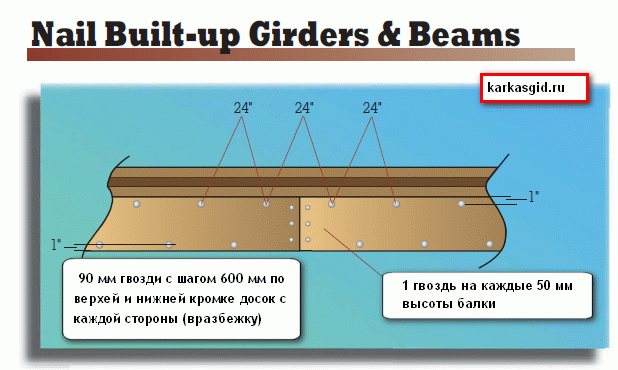

Обычно шаг между гвоздями — 400 мм. Гвозди — 90мм с обеих сторон, либо 120 мм поочередно с разных сторон в шахматном порядке.

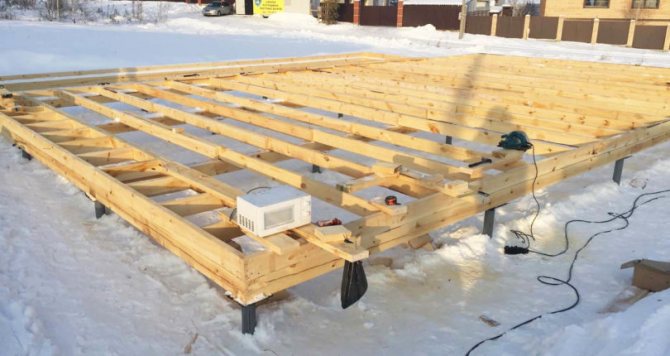

Фотографии с узлами крепления реально деревянного ростверка:

Как крепится ростверк к сваям?

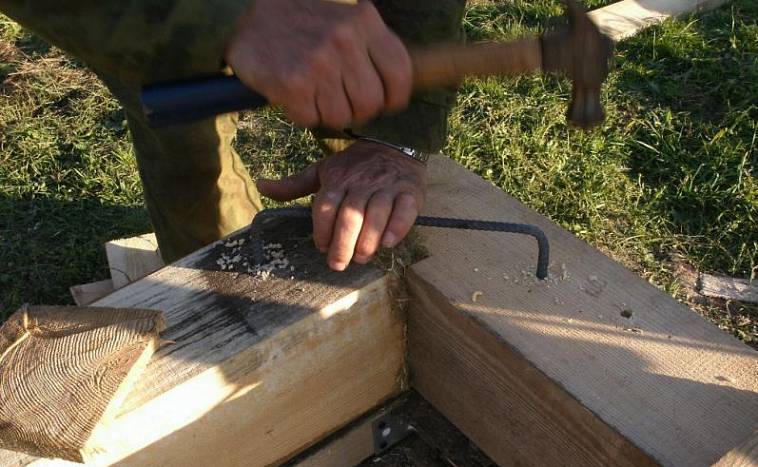

Обычно крепят его на шпильки 10-12 мм толщиной. Шпильки выходят из свай на 25 см. Мы вставляем их в бетон пока он еще не высох прямо посередине сваи. Затем длинными сверлами (больше 200 мм длинной) сверлим центральную балку ростверка насквозь и сажаем ее на это место на шпильку. Сверху потом берем перьевое сверло и высверливаем в этой же балке место под шайбы — отмечу, что это достаточно нелегко. Сверху надеваем 2 шайбы и гайку того же диаметра, что и шпильки. Все!

Итак, в этой статье мы рассмотрели вопрос о том, как делается обвязка деревянного дома. Если следовать каркасной технологии, это совсем не сложно.

Обвязка винтовых свай

Обвязка винтовых свай (ростверк) проводится для большего скрепления фундамента и равномерного распределения веса будущей конструкции на все сваи, а изготавливается она обычно из профильной трубы, бруса, уголка, швеллера или двутавра.

Ростверк из профильной трубы

Обвязка винтовой сваи профильной трубой или уголком обычно проводится с боковой стороны. Электродуговой сваркой основательно привариваются стыки и обязательно обрабатываются высококачественным антикоррозийным покрытием. Можно использовать и другие крепежные элементы, например заклепки или болты, но обработка водостойкой химией нужна любому виду креплений.

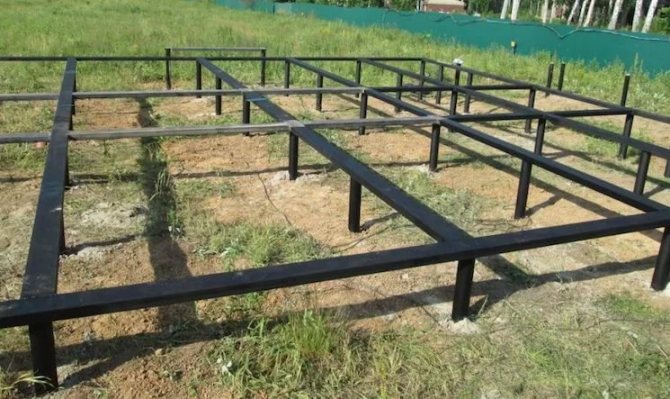

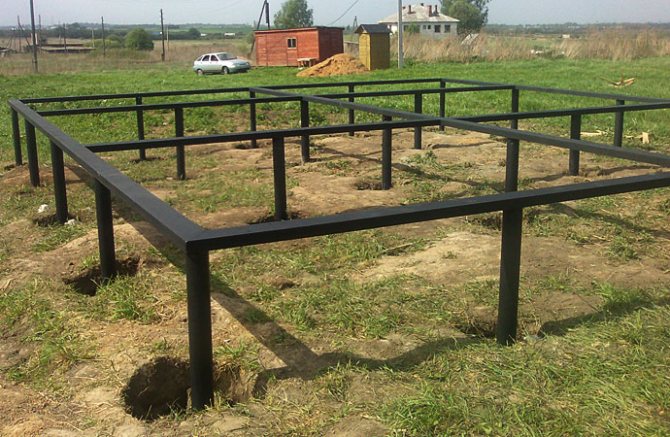

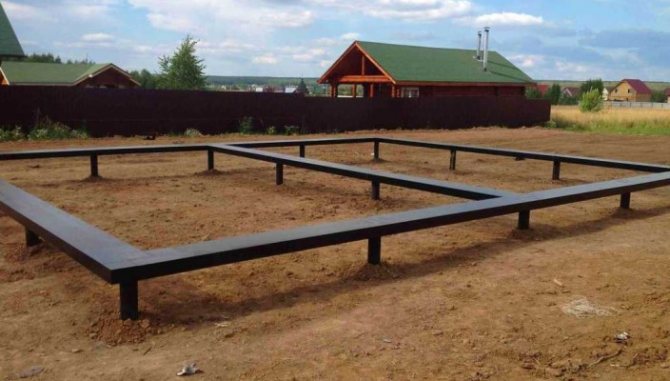

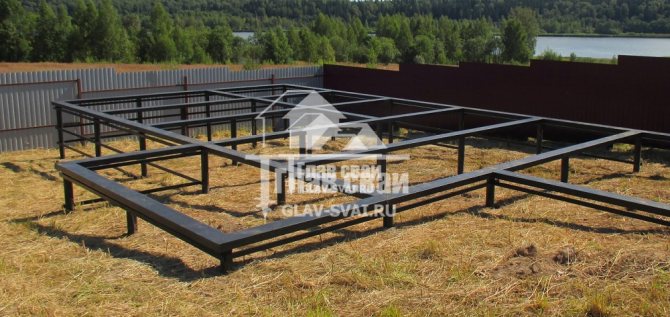

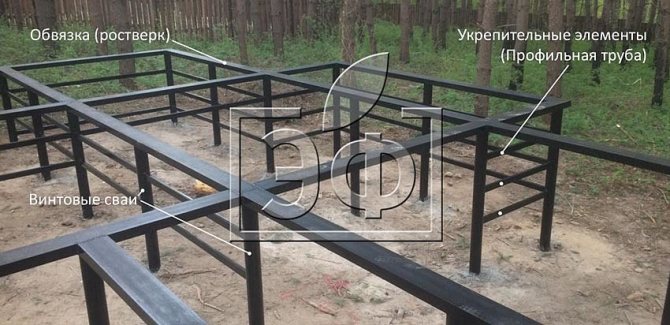

Фото 1 — Обвязка из профильной трубы

Давайте разберемся, нужна ли обвязка вообще? Если вы собрались построить совсем легкую конструкцию, например беседку или какую-то хозяйственную постройку, то можно обойтись и приваренными оголовками, которые расположены в верхней части свай.

Если же планируется возведение бани, пирса, или дачного дома, то необходимо учесть, что горизонтальная обвязка – это важный технологический процесс, позволяющий всему винтовому фундаменту работать как единое целое и обладать большей устойчивостью, прочностью и долговечностью.

Обвязка из бруса

Если вы планируете построить деревянный дом из сруба, щитовой или каркасный дом, то любой специалист порекомендует сделать обвязку винтовых свай брусом, который будет долго и крепко держать фундамент. Самый распространенный размер 150 – 200 мм. В качестве креплений обычно используют комбинацию двух технологий – посадку на резьбу и на хомуты. Для того чтобы ростверк сделать быстро и качественно понадобятся следующие инструменты и материалы:

• уровень для ровной установки;
• саморезы, хомуты, шпильки;
• металлические уголки;
• молоток;
• сварочный аппарат;
• рубероид и олифа;

Брус обязательно пропитывают антисептическим средством, которое препятствует гниению и разрушению древесины. Крепят его на оголовки от одной сваи к другой и создают общую конструкцию, которая является основанием будущего строения как на фото.

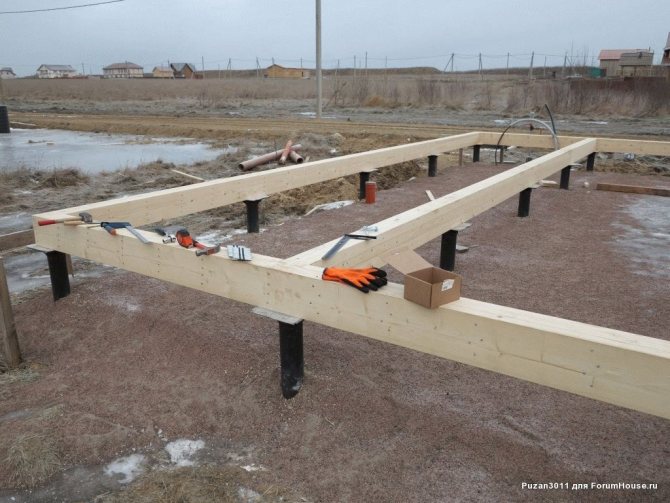

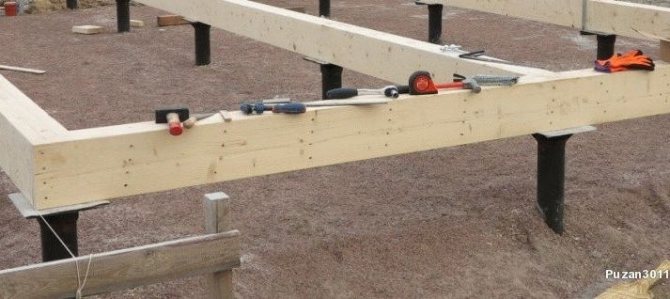

Фото 2 — Обвязка винтовых свай боусом

При покупке бруса обязательно обращают внимание на качество. Дерево должно быть сухим, без видимых повреждений, ровным, без темных пятен и конечно, без признаков гниения

На обвязке не должно быть лишних запилов, это может оказать негативное влияние и сильно ослабить строение. Ширина бруса обычно в два раза больше, чем ширина свай.

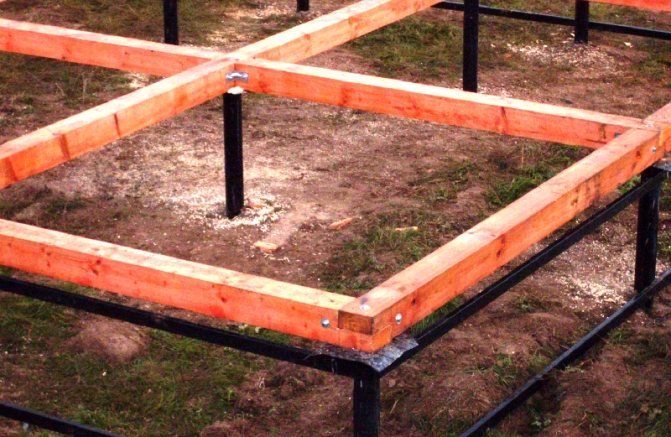

Можно сделать комбинированный ростверк из бруса и профильной трубы. Установку винтовых свай и проведение обвязки можно сделать своими руками, но конечно лучше работу доверить профессионалам, ведь от качества материалов и правильного монтажа зависит долговечность вашего строения.

Под брус предварительно укладывают рубероид. Затем уровнем проверяют горизонтальность свай и если все идеально ровно, то можно укладывать обвязку.

Обвязка винтовых свай швеллером

Увеличить жесткости и надежность винтового фундамента поможет обвязка винтовых свай швеллером. При строительстве может понадобиться спецтехника, для которой нужно много места и подъездные пути, что не всегда удобно

Отдельное внимание необходимо уделить крепежам. Использовать только сварку не рекомендуется

Желательно добавить болтовые соединения или заклепки. Дополнительно нужно обработать металл антикоррозийным покрытием.

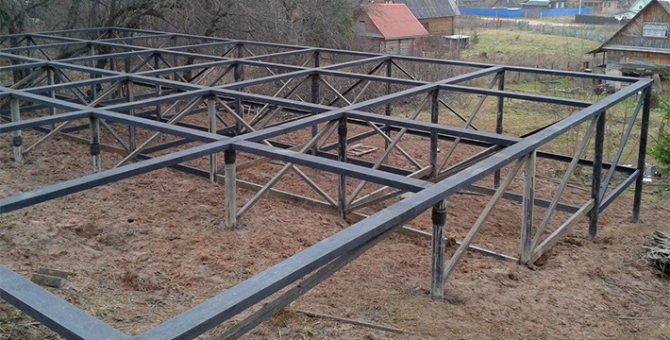

Фото 3 — Обвязка винтовых свай швеллером

Что из себя представляет и зачем она нужна?

Грубо говоря, обвязка — это основание чернового пола будущего дома.

Она нужна для:

• объединения разрозненных столбов (или свай) в одну монолитную конструкцию;
• использования в качестве основания для монтажа стен и пола;
• равномерного распределения нагрузки на фундамент.

К слову, в случае, если на строительной площадке наблюдаются перепады высоты, такая технология строительства однозначно дешевле тривиального ленточного фундамента.

Требования к монтажу

Чтобы обвязка на 100% выполняла свою роль, во время монтажа нужно соблюдать ряд требований:

1. обвязочный материал и столбы нужно надежно скрепить болтами, скобами или пробками;
2. укладка должна выполняться строго по уровню (если нужно добавить — высота добирается пластинами, если убрать — спиливается);
3. между сваями и обвязочным материалом (если это цельный или составной брус) должен идти слой гидроизоляции;
4. каждый угол должен быть укреплен уголками, скобами, гвоздями и т.п.

Требования к материалу

При подборе материала, имеется ввиду выбор между деревом, металлом и железобетоном, нужно учитывать следующие факторы:

• ширина обвязочного материала должна быть в два раза больше диаметра свай;
• он должен быть прочным, не подвергаться деформации;
• сечение должно быть одинаковым по всему периметру;
• по всей длине должна соблюдаться идеальная ровность;
• он должен легко поддаваться обработке.

Особенности обвязки

Чтобы понять, подойдет ли для вас такой тип конструкции, необходимо изучить некоторые особенности обвязки. Этот вариант ростверка выбирается инженерами для небольших построек. К примеру, одно- или двухэтажный дом часто стоит именно на таком фундаменте. Главное требование – низкие весовые нагрузки. Фундамент с обвязкой подходит для частного строительства и по причине финансовой выгоды. Также дом с таким основанием возводится значительно быстрее, если сравнивать с другими постройками.

Столбики располагаются друг от друга на определенном расстоянии, а затем заколачиваются или ввинчиваются в землю – это и есть сваи. Без обвязки такая конструкция довольно хлипкая, и в будущем дом обязательно покосится, поэтому ростверк является обязательным элементом. Процесс довольно простой – сваи скрепляются между собой различными материалами, мы разберем брус и швеллер. Принцип у обоих способов примерно одинаковый. После обвязки конструкция становится прочной, частный дом будет стоять на надежном основании, способном выдержать большие нагрузки.

Деревянная основа под стены

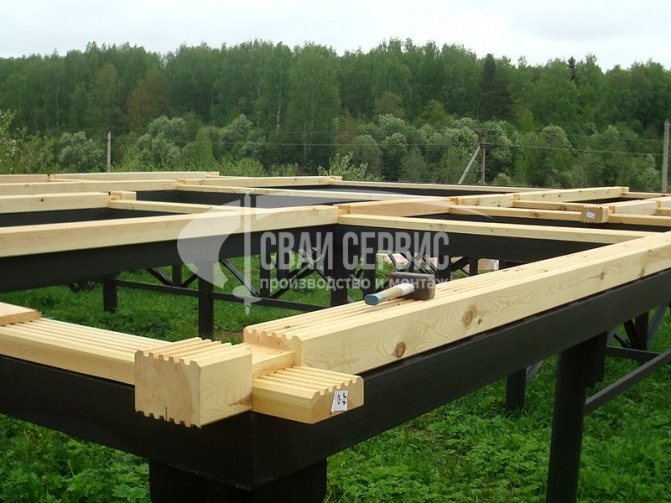

Планируемые внутренние перегородки, несущие нагрузку веса второго этажа и кровли солидарно с наружными стенами также обопрутся на антисептированный брус, уложенный на прокрашенный швеллер. Гидроизоляционный слой, как и по бетону, надлежит проложить по всему периметру. Оксид железа – ржавчина и деревянная обвязка дома не лучшее соседство.

Шпильки крепления бруса к прокату предпочтительнее не варить, просверлить отверстия. Для удобства монтажа лаг желательно пропустить по внутреннему периметру брусок 40х40. Плиты ОСП лягут на него, став опорой лагам. Крепление всех силовых узлов каркасного дома осуществляется на гвоздях. Саморезы – только для фиксации ОСП и гипсокартона. Утеплитель независимо от типа: минеральная вата, пенополистирол, другие виды, укладывается вразбежку, перекрывая стыки предыдущего ряда, нейтрализуя образование мостиков холода под полом дома. Невзирая на то, что плиты ОСП, влагостойкая фанера плохо пропускают влагу, пароизоляционная мембрана сверху и ветрозащитная плёнка с противоположной стороны укладываются непременно.

Железобетонный ростверк

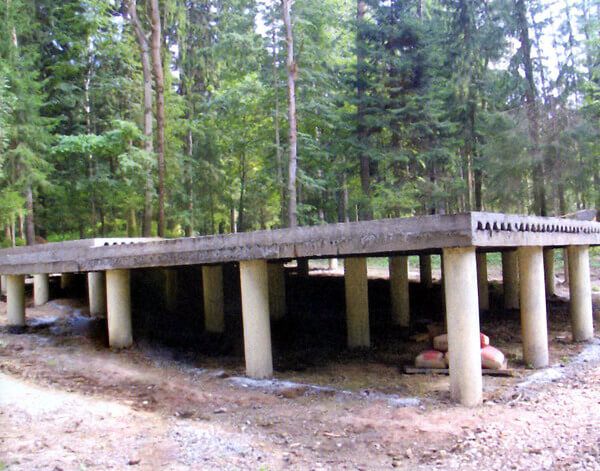

Ростверк для достаточно массивного дома можно делать из железобетона

Существует также вариант устройства бетонной обвязки, без армирования. Применять такую конструкцию следует с осторожностью

Не закладывать в ростверк арматуру можно только при соблюдении следующих условий:

• расстояние между сваями небольшое;
• нагрузка на фундамент невелика;
• тип ростверка – заглубленный и незаглубленный (применение висячего недопустимо).

Устройство железобетонного ростверка

Устройство железобетонного ростверка для фундамента дома выполняют в следующем порядке:

Выставляют опалубку из досок. Для устройства достаточно купить пиломатериалы толщиной 22-25 мм.

Укладывают арматуру. Пруты сваривают со сваями для обеспечения совместной работы элементов. В зависимости от высоты ростверка подбирают количество рядов армирования. При высоте более 150 мм необходимо предусмотреть не менее 2 рядов, для толщины 150 мм и менее достаточно одного. Диаметр арматуры зависит от шага свай и нагрузки, в среднем принимается диаметр 14-16 мм. Также влияет расположение элемента относительно земли. Для конструкций, которые по всему пролету опираются на грунт, арматура потребуется меньше, чем для висячих обвязок. Класс арматуры – А400. Для каркаса применяют три типа стержней: рабочие, поперечные хомуты, вертикальные хомуты. Диаметры хомутов можно назначать из конструктивных соображений не менее 8 мм

Важно заложить арматуру также внутрь свай для совместной работы конструкции.

Выполняют заливку бетона. Лучше всего проводить ее за один раз

Максимальное число этапов -2. При этом разрыв между слоями с разным временем заливки должен быть горизонтальным, а не вертикальным. Класс бетона во многом зависит от расположения элемента. При опирании всем пролетом на грунт достаточно смеси В20 – В22,5. Для висячих может понадобится более прочный бетон в зависимости от нагрузки и шага свай.

Отвердевание бетона и уход за ним. Снимать опалубку можно после набора прочности 70% от марочной. 100% прочности при темпе6ратуре +20°С конструкция набирает в течение 28 дней. Уход заключается в увлажнении поверхности и предотвращении испарения с нее.

Источник

Устройство простого основания и технология строительства для частного дома

Рекомендуется геодезическое инспектирование и расчёты доверить профессионалам. Фундамент можно изготовить и самостоятельно в строгом соответствии с проектом.

Проектирование и расчёт

Самостоятельное возведение фундамента начинается с проектирования и расчёта:

• выясняют тип грунта;
• определение расположения водоносного слоя;
• рассчитывают площадь подошвы основания;
• делают расчёт нагрузок от строения;
• вычисляют глубину, ширину и высоту ленты.

Минимальная глубина ленты для тяжёлых зданий вычисляется по формуле:

Обычно застройщики подстраховываются и увеличивают это значение ещё на 30 см. Расчёт стоимости материалов можно произвести здесь.

Монтаж поэтапно

Перед началом работ следует запастись необходимыми материалами для текущих производственных этапов. Бетонный раствор заказывают готовый или делают самостоятельно, в таком случае надо запастись щебнем, песком и цементом.

Для расчёта выбора марки бетона проще всего воспользоваться калькулятором.

Возведение основания производится в следующем порядке:

• После расчистки участка выполняется разметка, и производятся рытье траншеи. Выполняется разметка участка с помощью колышек, рулетки и бечевки.

  Один из колышков должен соответствовать внешней поверхности фундаментной ленты, второй — внутренней. При сооружении мелкозаглубленного фундамента можно обойтись лопатой.

  Для заглубленного целесообразно использование экскаватора с дальнейшим ручным выравниванием углов.

• Дно траншеи выравнивают с помощью песка и мелкого гравия. Тщательно утрамбовывают, проливая водой. В регионах с морозными зимами укладывают утеплительный материал, предохраняющий от пучения. Поверх подушки укладывают горизонтальную гидроизроляцию.
• Выставляется опалубка. Если грунт очень плотный, стенки траншеи могут сыграть роль опалубки. Останется только нарастить её сверху. Когда почва рыхлая, траншею выкапывают с запасом, чтобы можно было выставлять опалубку.
• Параллельно устанавливают трубы для коммуникаций.
• С помощью стальных стержней диаметром 14–16 мм и перевязочной проволоки выполняют армирование. Железо должно быть впоследствии полностью закрыто бетоном.
• Выполняется заливка бетонным раствором сразу по всей поверхности. Для полного отвердения бетона обычно требуется около четырех недель.

Опалубку снимают, когда уровень влажности бетона станет не более 4%, можно приступать к гидроизоляции и утеплению. После засыпки фундамента выполняют утепление и делают отмостку.

Что значит полы по грунту?

Полы по грунту представляют собой монолитное бетонное основание или стяжку. Такая конструкция аккумулирует тепло, за счет чего подходит в качестве элемента энергоэффективного дома.

Существуют следующие виды полов по грунту:

1. На тщательно уплотнённый грунт заливается плита перекрытия, жёстко связанная с лентой.
2. На подготовленное основание заливается плита перекрытия, не связанная с ленточным фундаментом — «плавающая» стяжка.

Монолитная плита

Для снижении нагрузки на ленту, усиления участков наибольшего давления ленту комбинируют с плитным основанием. Устанавливают опалубку, изготавливают армопояс и заливают бетон.

Выдерживают его до застывания 28 дней. Края монолита при этом опираются на ленту. Такой фундамент объединяет преимущества двух типов основания.

Какие должны быть плиты перекрытия?

Готовые железобетонные плиты монтируют на ленту с помощью подъёмной техники согласно предварительно разработанному плану раскладки, с учётом конфигурации и размеров пролётов.

Устанавливают ж/б плиты на цементно-песчаный раствор толщиной до 30 мм. Выполняют анкеровку плит между собой и с фундаментом железными прутьями сечением 10 мм.

Особенности монтажа на склоне

Ленточный фундамент является наиболее предпочтительным вариантом, когда необходимо построить дом на склоне, если отсутствует опасность стекания грунта и сезонных усилений гидрогеологической активности.

Лента хорошо приспособлено к приёму и перераспределению нагрузок, возникающих при подвижках или пучении грунта. Трудности могут возникать из-за невозможности подхода строительной техники. Важным и сложным моментом является обеспечение безупречной горизонтали дна траншеи. Все остальные этапы выполняются традиционным способом.

На склоне рекомендуется использовать заглубленный тип монолитных конструкций: чем больше угол наклона, тем больше глубина погружения.

Статья о всех нюансах возведения ленточного фундамента на склоне здесь.

Обвязка или свайный ростверк?

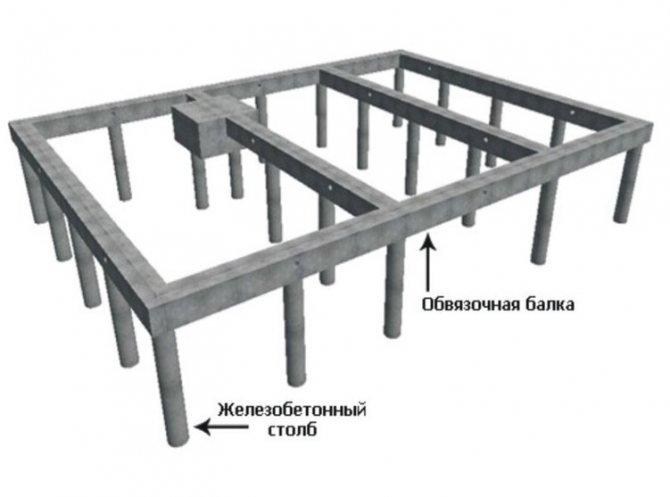

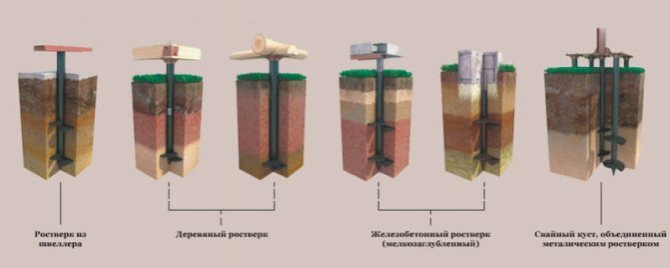

Фундамент – это группа свай, объединённая жёстким ростверком, который воспринимает вертикальные и горизонтальные нагрузки, изгибающие моменты.

Такое определение прописано в актуализированной редакции СНиП 2.02.03-85 «Свайные фундаменты».

Главное, что надо понимать: устройство безростверковых свайных фундаментов недопустимо.

Расчётная нагрузка на сваю определяется с учётом веса ростверка и всего здания, поэтому проектом (в соответствии с СП 22.13330.2011 «Основания зданий и сооружений») его материал определяется одновременно с видом свай.

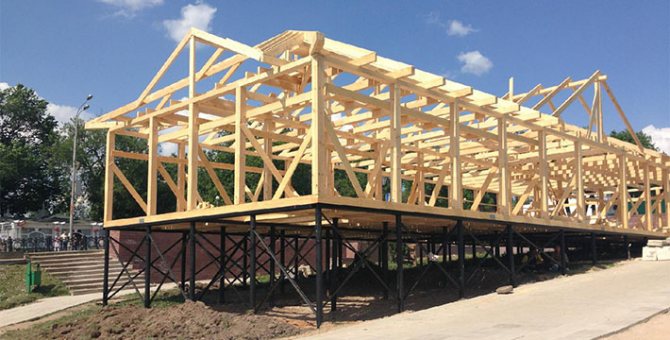

Если используется слово «обвязка», то оно применимо к сваям как основе лёгкого сооружения из бревна, бруса, каркасного здания.

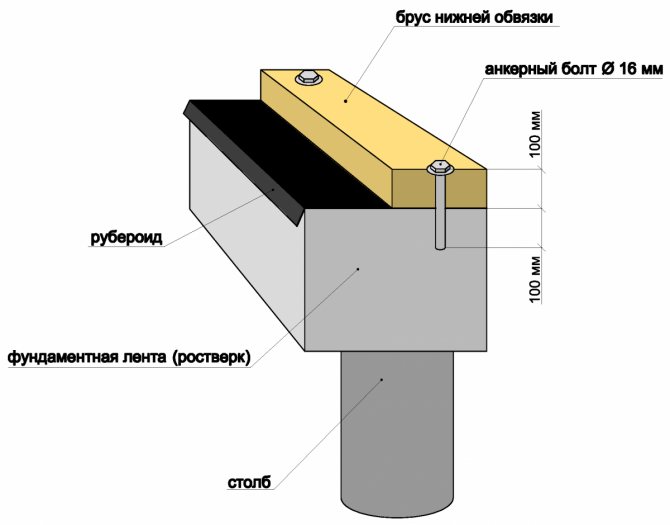

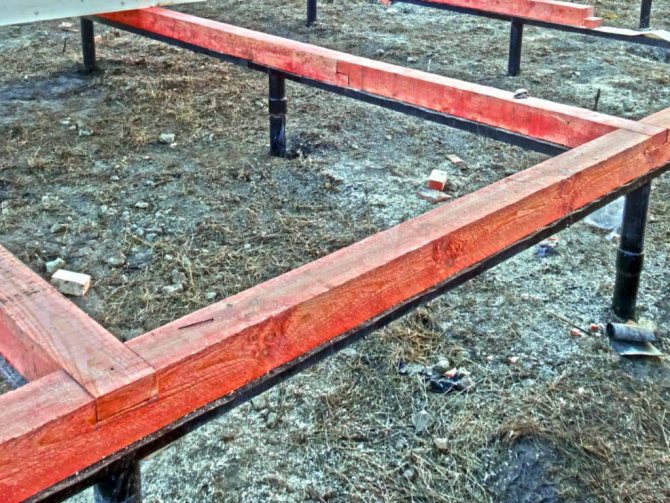

Выражение «обвязка свайного фундамента брусом» означает, что ростверком в конкретном случае служит нижний венец дома, жёстко связанный со сваями.

Как сделать своими руками?

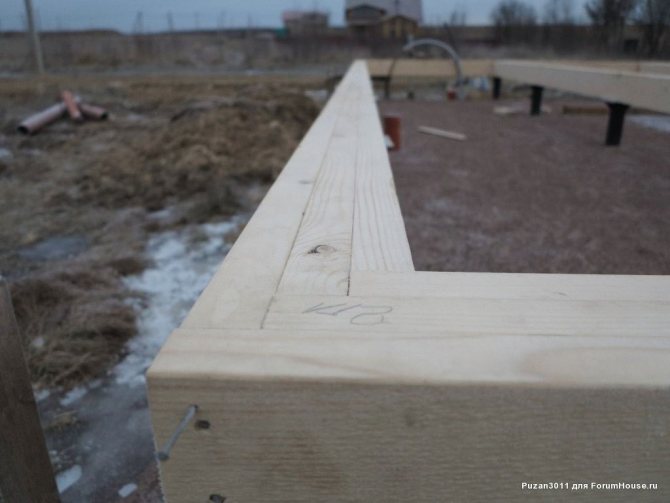

Если используется наборный брус (сколоченные доски) размером 50х150 или 50х200 см, то работы выполняются следующим образом:

1. Составляем детальный план обвязки.

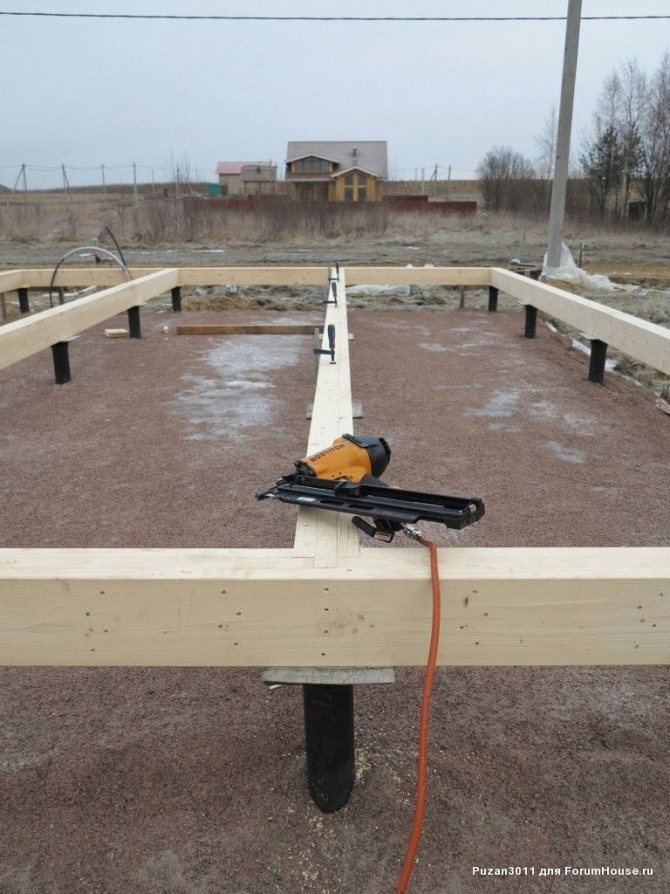

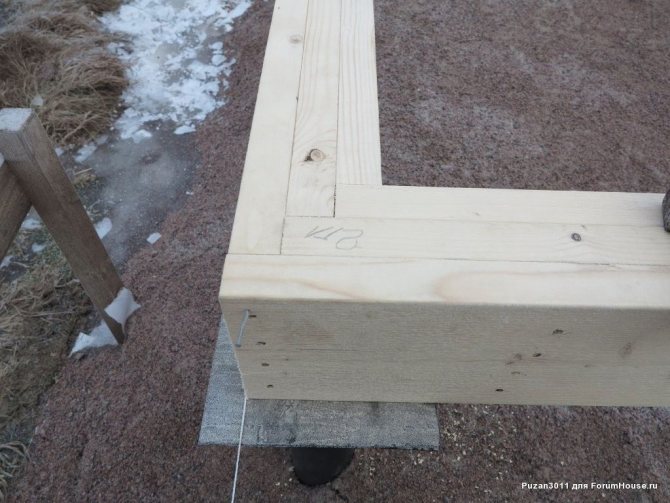

2. Выполняем сборку нижней обвязки, начиная с периметра. Пиломатериал необходимо запилить согласно плану обвязки. Торцы соединяются при помощи гвоздей.
3. После того, как крайние доски были уложены, проверяем соответствие всех размеров, включая диагональные.

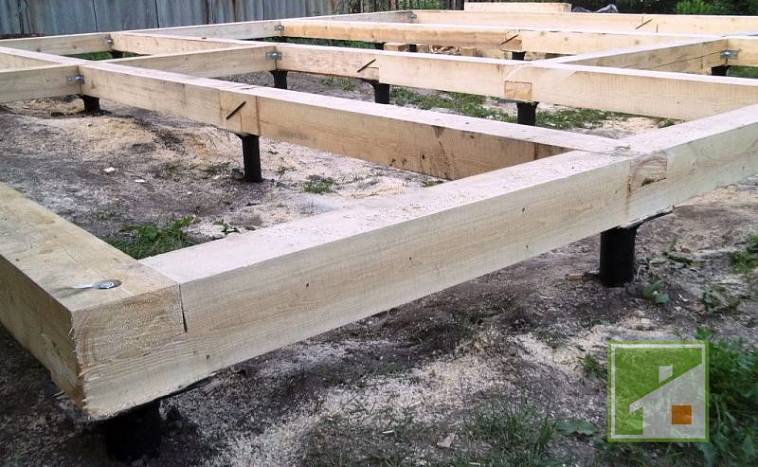

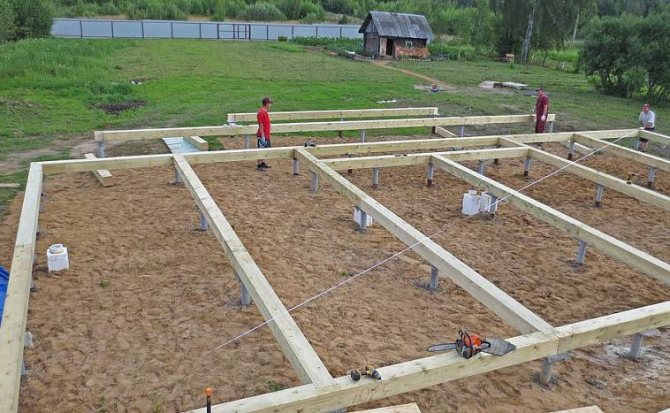

4. Выполняем набор оставшихся досок. Каждый элемент необходимо выпиливать согласно размерами и торцевать в «своем» узле. Соединение досок также осуществляется с помощью обычных гвоздей.
5. Стягиваем доски шпильками. Это придаст большую прочность.

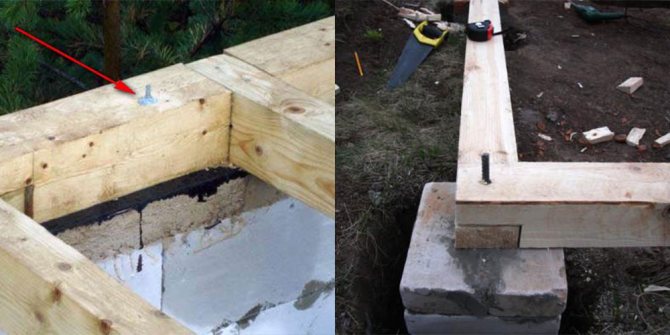

6. Выполняем крепеж обвязки к оголовку сваи. На этом этапе применяем в качестве крепежных элементов анкерные болты (подойдут и резьбовые шпильки).

Работу можно выполнить самостоятельно или пригласить специалистов.

Теплоизоляция

Внутреннее пространство под домом необходимо защитить от холода. Иначе затраты на обогрев сооружения значительно увеличатся. С целью теплоизоляции необходимо возвести фальш-цоколь и выполнить утеплительные работы. В качестве материала для цоколя используют кирпич или навесные панели из сайдинга, профнастила, пластика.

Утеплитель должен соответствовать следующим требованиям:

• иметь низкую теплопроводность;
• быть устойчивым к атмосферным осадкам;
• не утяжелять строение;
• не разрушаться от времени.

По указанные параметры идеально подходят:

• полистирольные листы;
• пеноплекс;
• экструдированный пенополистирол.

Преимущества винтовых свай

В отношении веса каркасных домов железобетонные винтовые сваи обладают избыточной несущей способностью, поэтому нецелесообразно переплачивать за дорогие конструктивные элементы и аренду оборудования для их вкручивания. Металлические винтовые сваи намного проще в монтаже и способны удерживать вес каркасного сооружения.

Положительные характеристики винтовых свай, которые обуславливают их широкое применение для строительства каркасных домов:

1. Дешевизна.
2. Простой монтаж.
3. Быстрое возведение.
4. Разнообразие моделей.
5. Достаточная несущая способность.
6. Ремонтопригодность.
7. Возможность строительства на склонах.

Какие выбрать?

В зависимости от геологических условий и особенностей проектной конструкции выбирают модель винтовых свай. Определяющие характеристики опорных элементов:

• ширина лопасти;
• диаметр столба;
• длина трубы;
• тип наконечника;
• толщина металла.

Для каркасных домов с несущей нагрузкой 5–9 т используют винтовые сваи диаметром 108 мм и толщиной трубы 4-5 мм. Вес построек в несколько этажей может достигать 14 т, тогда выбирают стержни с размером сечения – 133 мм. В большинстве случаев подходят сваи со стандартным размером лопастей – 250–300 мм.

Как рассчитать?

На какую глубину закручивать винтовые сваи? Минимальная глубина закладывания свай рассчитывается исходя из уровня промерзания почвы. При этом наконечник опоры должен упираться в твердый несущий пласт. Для этого на этапе геологических исследований анализируют состав почвы и высоту слоев.

Например, в преобладающей части московского региона глубина промерзания грунта равна 1,5 м, тогда как в северных – этот показатель составляет 2,4 м. Это значение принимается за глубину фундамента.

Высота свай рассчитывается исходя из таких показателей, как:

• высота снежного покрова зимой;
• температурный режим в помещении;
• уровень подземных источников;
• вероятность подтопления;
• тип рельефа на участке.

Минимальна высота свай – 20 см, но на практике этот показатель редко опускают ниже 30 см. уровень цоколя подбирают индивидуально в зависимости от исходных условий.

Определяясь с моделью силового элемента, выбирают сваи с запасом по длине минимум в 0,5 м, чтобы было удобно выровнять высоту фундамента по горизонтали. Чаще всего для строительства каркасных домов используют стандартный типоразмер опор – 108х300х2500 мм.

Как рассчитать расстояние между сваями? Шаг между ближайшими силовыми элементами рассчитывают, основываясь на потребности в опорах. Сваи обязательно устанавливают в местах, где сооружение оказывает максимальную нагрузку на почву: под углами и точками пересечения несущих стен.

Если расстояние между столбами превышает 3 м, то посередине устанавливают промежуточные опоры. Рекомендованный шаг для винтовых свай – 1,5–2,5 м.
