Действие аэратора

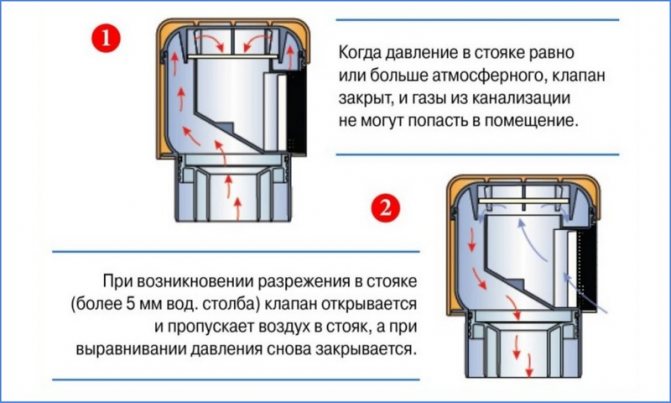

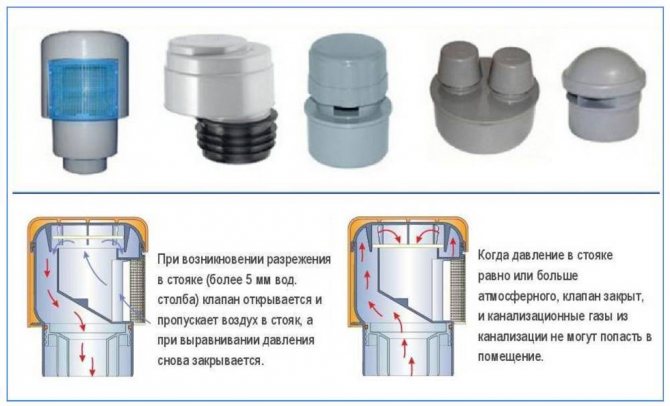

Как же воздушный клапан может решить проблему срыва гидрозатворов? Это устройство имеет мембрану, которая при обычном давлении плотно перекрывает просвет трубы. При возникновении разряжения клапан открывает проход для воздуха. После выравнивания давления устройство приходит в исходное положение.
Устройство

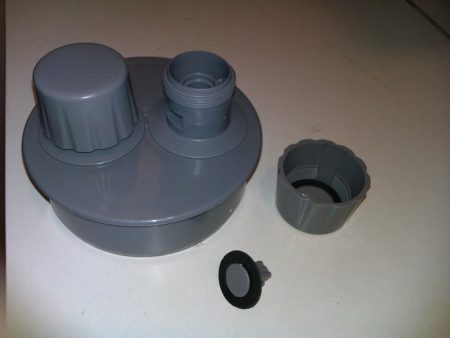

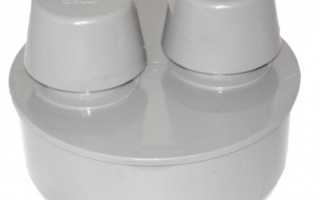

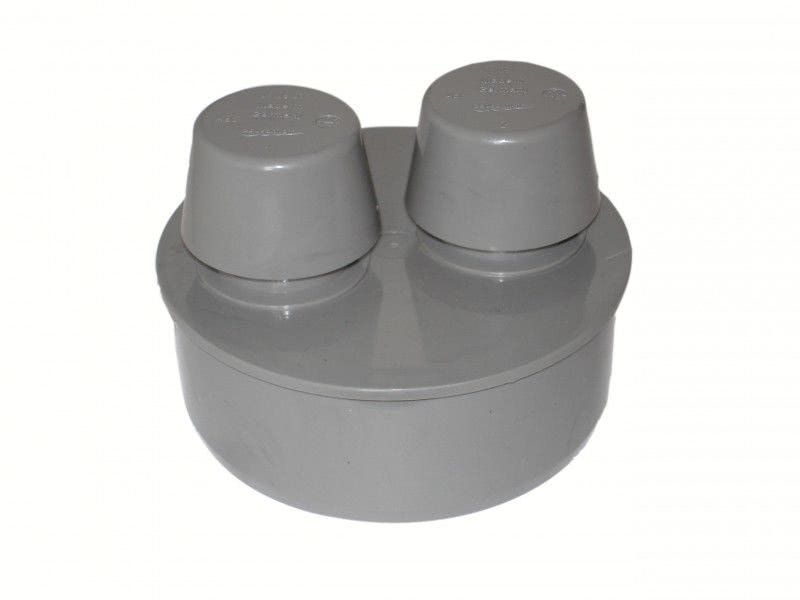

Воздушный клапан или аэратор имеет довольно простое устройство. Для изготовления этой детали используется полимерный материал, чаще всего, ПВХ. Состоит аэратор из следующих деталей:
- корпус;
- воздухозаборный патрубок;
- шток;
- резиновая прокладка;
- крышка с резьбовым соединением.

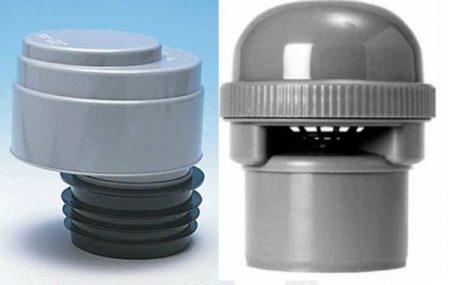

Выпускаются аэраторы, в основном, в двух вариантах размера – 110 и 50 мм. Но сейчас в продаже модели и других размеров, например, 75 или 100 мм.
Работает устройство так:
- если в трубопроводе возникает разряжение, то шток клапана приподнимается, приоткрывая отверстие, через которое проходит воздух;
- после восстановления нормального давления шток опускается на место.
Таким образом, такое простой устройство, как воздушный клапан, способно контролировать уровень давления в системе. Благодаря чему, неприятного запаха в помещениях возникать не будет.
Существует еще один вариант клапана, в котором вместо штока используется подпружиненная мембрана. Принцип работы таких устройств аналогичный. Однако мембраны быстрее изнашиваются, поэтому менять эту деталь устройства придется довольно часто.
Разновидности
Простой воздушный клапан работает только на подачу воздуха в систему. Такой аэратор можно устанавливать в помещении санузла. Устройство будет забирать воздух из помещения для выравнивания давления в системе.

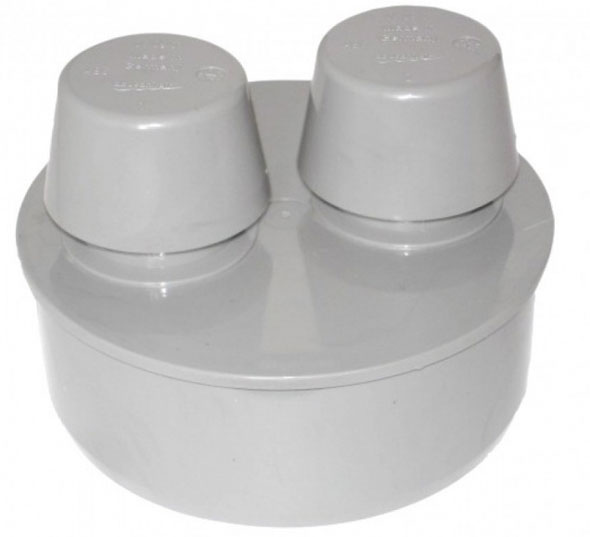

А вот обратный ток воздуха (из трубы в помещение) невозможен, так как из зоны низкого давления (в трубе) воздух не может перемещаться в зону высокого давления (в комнате). Однако в продаже есть и комбинированные модели клапанов, которые работают и на всасывание воздуха в систему, и на его вывод из трубы при повышении давления в трубопроводе.
Комбинированные модели в помещении устанавливать ни в коем случае нельзя, их размещают вне дома в отдельном блоке. Как уже отмечалось, отличаются клапаны и по размерам. Так, воздушные клапаны для канализации 50 мм устанавливаются на отдельный слив.
Например, на слив раковины в ванной. Эти устройства имеют небольшую пропускную способность, поэтому они могут работать только с одним сантехническим устройством. Для установки в общий стояк канализации необходимо выбирать клапан диаметром 110 мм. Такая модель способна обеспечить выравнивание давления во всей системе.
Монтаж
Монтировать воздушный клапан 110 или 50 миллиметров можно своими руками, используя схему, описанную ниже.
Принципы монтажа:
100 миллиметров — высокая точка слива
Читайте также:
Плюс или минус миллиметр не важно; в число частных случаев входит канализация, установленная в полу. Тогда конструкцию монтируют минимум на 350 миллиметров от пола
Нельзя устанавливать на 50 или 80 мм; клапаны чувствительны к изменению показателей температуры. Чтобы продлить срок службы системы нужна температура равная 20 градусам; если частное помещение оборудовано аэратором, то нет необходимости подводить вентиляцию к канализационной системе; если схема установки аэраторов предполагает монтаж нескольких конструкций, то расстояние между ними должно быть не меньше 1 метра.
Схематичная установка:
- подготовить трубу. На торцевых поверхностях зачистить зазубрины. Это уберет лишний миллиметр. В пластиковые конструкции вставить фитинг;
- в раструб вмонтировать резиновую прокладку. Благодаря этому будет обеспечена герметичность. Далее приступить к установке. Если нужно вставить аэратор по резьбе, то действия с прокладкой отменяются. Вместо нее использовать сантехническую пленку;
- частное использование для одной квартиры предполагает наличие трех воздушных клапанов.
Аэратор должен быть в открытом доступе для ремонта или осмотра. Спустя год работы устройства нужно осуществлять чистку.

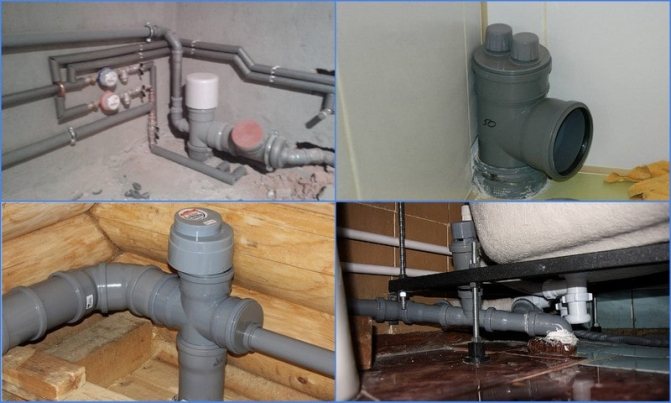

Общие правила установки фанового клапана
Перед монтажом в первую очередь необходимо проверить клапан на герметичность. Самый простой способ это сделать — наполнить его водой с той стороны, с которой воздух не должен поступать вовнутрь корпуса и проверить эту часть на отсутствии протечек.

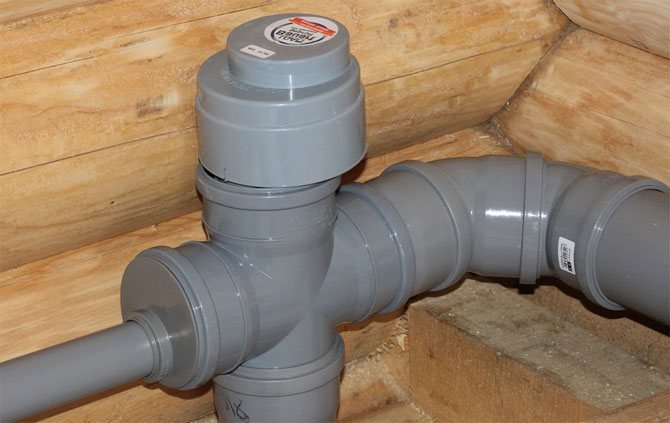

Аэратор устанавливается исключительно в вертикальном положении. При горизонтальном размещении или установке под наклоном производитель не гарантирует его правильной работы. Чтобы добиться нужного расположения при монтаже клапана можно использовать тройники и колена, которые помогут установить его вертикально.
Хоть устройство и не требует регулярного технического осмотра, все же нужно обеспечить к нему доступ для проведения очистки в случае необходимости.
-
Читайте также:
При монтаже необходимо обеспечить свободное поступление воздуха к аэратору, так как вода при сливе способна увлекать за собой воздух, объем которого в 25 раз превышает количество самой сточной жидкости.

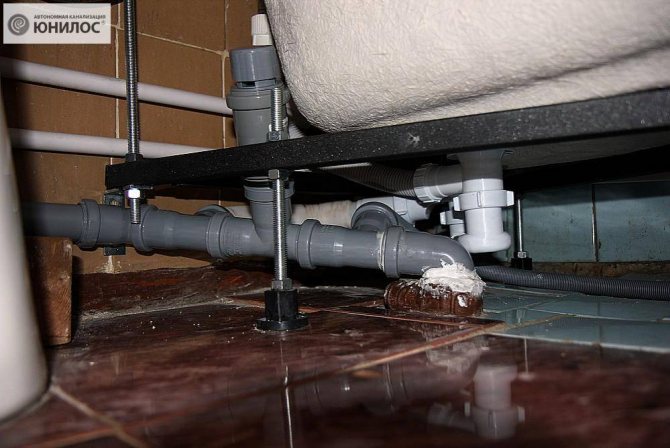

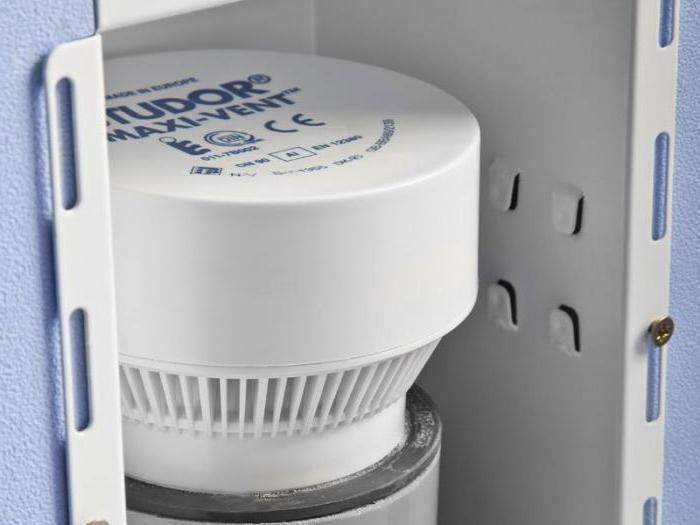

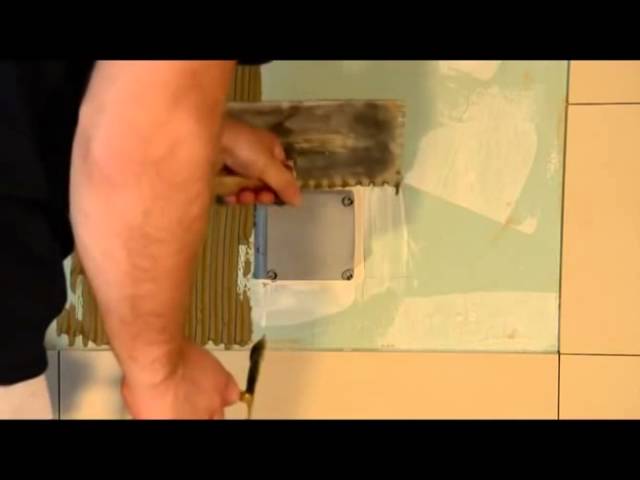

Особенно важно учитывать эту особенность при скрытом монтаже аэратора для канализационной системы

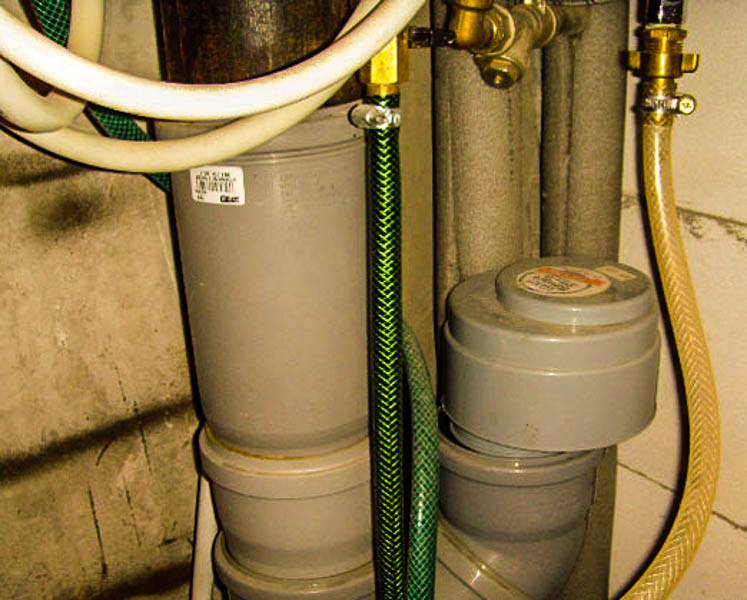

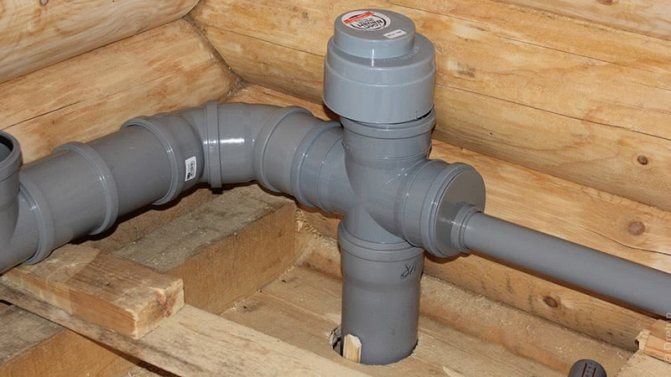

Устанавливается выше уровня подсоединения самой крайней точки слива (в наиболее удаленном от стояка месте). Чтобы исключить возможность попадания на уплотнительную мембрану — основной рабочий элемент — брызг и грязи, аэратор устанавливают выше 300 мм от места соединения со стояком.
Устройство монтируют в местах, доступных для поступления воздуха. Это может быть чердак, технический этаж или санузел в верхнем этаже дома. Все помещения должны проветриваться или быть оборудованы вытяжками.
Диапазон рабочих температур разных моделей устройств может колебаться от –50 °C до +95 °C. При монтаже аэратора в неотапливаемой части дома канализационный стояк (трубу) утепляют. Корпус клапана можно не защищать от отрицательных температур, так как между его крышкой и корпусом есть воздушная полость, которая может служить в качестве утеплителя.
Вентиляция канализационного стояка
Начать мне, однако, придется с небольшого лирического отступления. Чтобы понять, зачем нужен канализационный вакуумный клапан, необходимо хорошо представлять себе процессы, происходящие внутри канализационного стояка.
Штатная работа
- Все стояки выводятся строителями за пределы плоской или скатной кровли. Как и в любой другой вертикальной трубе, в стояке возникает постоянная тяга. Зловонные испарения сточных вод вытягиваются за пределы дома и рассеиваются в атмосфере;
Вывод фановой трубы делается на 20 см выше уровня кровли.
Тяга увеличивается в ветреную погоду (закон Бернулли: статическое давление в движущемся потоке обратно пропорционально его скорости) и при сливе в канализацию теплой воды (нагревшийся воздух устремляется вверх).
- При залповом сбросе воды (сливе бачка унитаза) вниз по стояку устремляется поток, полностью или частично перекрывающий все его сечение. Поток вытесняет заполняющий стояк воздух в канализационный колодец через выпуск или в подвал через один из открытых тройников. В верхней части стояка образуется разрежение, которое компенсируется подсосом воздуха через фановую трубу — вентиляционный отвод на кровле.
Ниже фронта воды — область повышенного давления, выше — область разрежения.
-
Читайте также:
Роль вакуумного клапана
А теперь давайте проведем небольшой мысленный эксперимент — заглушим фановый отвод стояка. Что произойдет при сливе воды через унитаз?
- В верхней части стояка возникнет разрежение;
- Для его компенсации воздух начнет засасываться через сантехнические приборы с минимальной высотой гидрозатворов — умывальники и мойки;
- При этом гидрозатворы будут сорваны — часть воды из сифонов стечет в стояк;
- Никуда не девшаяся тяга, возникающая в вертикальной трубе, начнет транспортировать воздух вместе с сопутствующими ему влажными испарениями и запахами в санузлы и кухни квартир верхних этажей.
Срыв гидрозатвора создаст канал для неприятных запахов.
А теперь установим вместо фановой трубы вакуумный канализационный клапан — несложное устройство, пропускающее воздух в одну сторону и блокирующее его движение в обратном направлении.
Картина радикально изменится:
- При сливе воздух будет подсасываться в стояк из атмосферы чердака или верхней по стояку квартиры через воздухозаборную решетку клапана;
- Водяные затворы останутся на месте и продолжат выполнять свои функции.
Признаки неполадок в работе канализации
Нарушения в работе канализации можно выявить по характерным признакам. Такими являются:
- наличие посторонних звуков;
- распространение неприятных запахов.
В домах с давно установленной канализационной сетью необходимо в первую очередь проверить на наличие повреждений все элементы сети. Отклонения в работе новой системы могут свидетельствовать о неправильной ее установке.
Если при осмотре удалось исключить такие причины возможных повреждений, как трещины в трубопроводах, засоры в сточных трубах или вентиляционных каналах, неправильный уклон труб, то причиной проблем, скорее всего, является недостаточный приток воздуха. В таком случае устранить неполадки в системе поможет установка вакуумного клапана.
Причин неправильной работы канализации может быть несколько: засорение в трубах, нарушения правил монтажа, перекрытие жильцами верхних этажей вентиляционного (фанового стояка). Иногда источник неприятностей может выявить лишь специалист
Образцы
Давайте исследуем несколько устройств от разных производителей и попробуем понять, оправдывают ли какие-то объективные характеристики колоссальный разброс цен между ними.
Клапан отечественного производства.
| Параметр | Значение |
| Диаметр | 110 мм |
| Пропускная способность | Не указана |
| Розничная цена | 169 рублей |
Польский аналог российского клапана — аэратор Capricorn 110 мм.
| Параметр | Значение |
| Диаметр | 110 мм |
| Пропускная способность | 8,13 л/с |
| Розничная цена | 931 рубль |
Изделие от немецкой компании Ostendorf.
| Параметр | Значение |
| Диаметр | 110 мм |
| Пропускная способность | Не указана |
| Розничная цена | 1701 рубль |
Как несложно заметить, производители не приводят ни одной характеристики, которая бы объясняла пяти-, а то и десятикратную разницу в ценах.
Если вдумчиво изучить описание на сайтах производителей, то можно заметить, что клапан от «Остендорф» изготовлен из полипропилена, в то время как материал российского и польского клапанов — поливинилхлорид. Однако особенности полипропилена — большая жесткость и более высокая температура плавления — в нашем случае не дают никаких преимуществ.
Если читателю интересна субъективная оценка — лично я не заметил никакой разницы между отечественными и импортными устройствами в плане качества. Незначительные претензии к поверхности пластика (заусенцы, легко убирающиеся ножом) в расчет можно не брать.
При покупке можно не обращать внимания на бренд и страну производителя. Дешевые клапаны ни в чем не уступают дорогим.

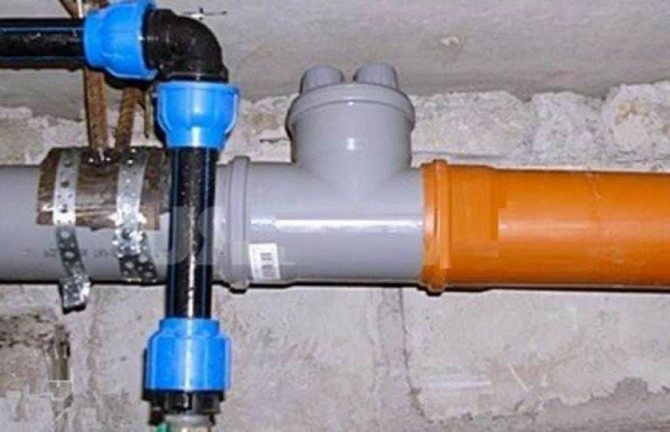

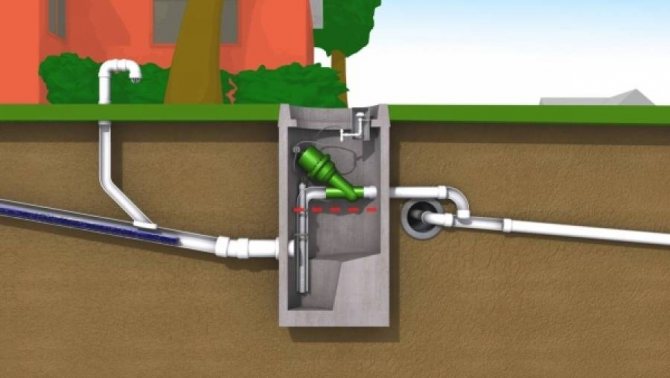

Устройство и принцип работы обратного клапана для канализации
Канализационный обратный клапан имеет шестигранный корпус, у которого внутренняя полость разделена на несколько отсеков: приемную зону, ограничитель с системой фиксации запорного элемента с функцией ревизионного окна и выпускную часть.
Приемный отсек располагается перед запорным элементом. Он соединяет входное отверстие с канализационным трубопроводом. Ограничитель обеспечивает свободное движение фекальных стоков исключительно в одном направлении. В случае обратного их перемещения данный элемент запирает клапан.
Выпускная зона способствует беспрепятственному движению стока из отсека ограничителя. Она является соединительным звеном между устройством и отводящей магистралью.
1-ручка-фиксатор; 2-крышка; 3-уплотнитель крышки; 4-толкатель; 5-заслонка с уплотнительным кольцом; 6-корпус; 7-большая полуось; 8-малая полуось; 9-уплотнитель раструбного выхода.Обратите внимание! Все рабочие зоны клапана могут иметь разное конструктивное исполнение в зависимости от типа устройства, однако принцип работы у всех моделей одинаковый.
Как работает канализационный обратный клапан? Принцип работы устройства основывается на прекращении обратного течения сточных масс посредством перекрытия сечения трубы при помощи затворного элемента. Это происходит в момент остановки свободного перемещения жидкости по канализационной трубе. В это время уравнивается давление во входном и выходном патрубках. Запорный элемент под действием силы тяжести заграждает сечение, закрывая при этом клапан.
Управление обратным клапаном может осуществляться автоматическим или механическим способом. Номинальный диаметр выпускаемых устройств присоединительных патрубков составляет 50-300 мм. Клапан, в зависимости от конструкции, может устанавливаться вертикально или горизонтально в месте соединения труб. При этом он может монтироваться на общую сточную трубу или на отводе каждого сантехприбора. В первом случае подбирается устройство диаметром от 110 мм, а во втором – 50 мм.
Обратите внимание!Обратный клапан на трубу 32 и 40 мм должен иметь диаметр 50 мм, для соединения используются специальные переходники. Принцип действия у всех разновидностей обратных клапанов идентичный
Материалы, маркировка, размеры
Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

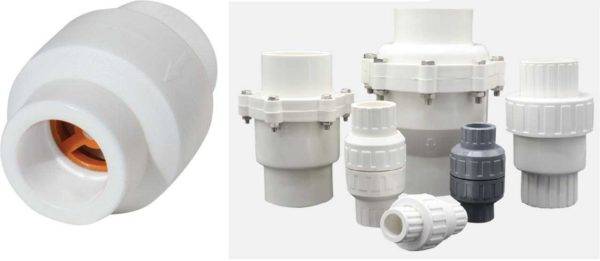

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.
Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

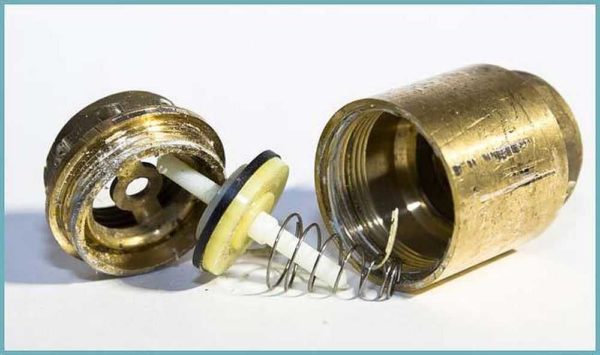

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.
Что указывается в маркировке
Несколько слов о маркировке обратного клапана. В ней указывается:
- Тип
- Условный проход
- Условное давление
- ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.
Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.
Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.
На что еще обратить внимание
С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.
Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.
Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки
Не забывайте про стрелку, которая указывает направление движения воды.

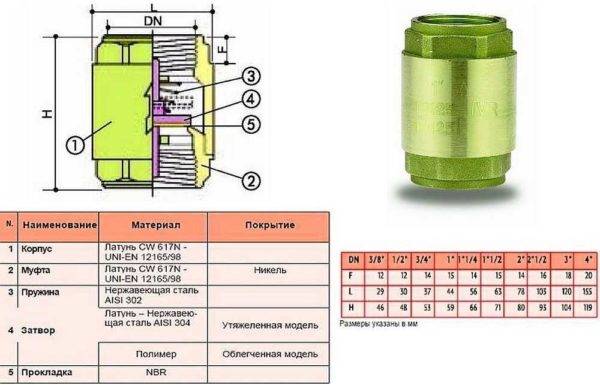

Размеры обратных клапанов на воду
Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.
Каждая фирма выпускает обратные клапаны для воды нескольких размеров
Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.
И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно
Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.
Как проверить
Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.
Как проверить обратный клапан: дунуть в него и проверить гладкость
Выводы и полезное видео по теме
Принцип работы и назначение фанового клапана:
Установка фанового клапана, безусловно, может значительно улучшить работу канализационной сети. Но не следует рассматривать его установку как панацею от всех возможных неприятностей, связанных с плохой работой сливной системы.
Если вы самостоятельно устанавливали воздушный клапан в систему канализации или обладаете необходимыми знаниями и умениями, пожалуйста, поделитесь ими с нашими читателями. Оставляйте свои предложения, задавайте вопросы в расположенном ниже блоке.
