Стальные панельные радиаторы отопления технические характеристики

На сегодняшний день панельные стальные радиаторы широко популярны и используются при благоустройстве современных жилых и торговых помещениях с автономным отоплением. Стальные панельные радиаторы отопления, технические характеристики которых объединяют высокую эффективность и современную конструкцию, представлены сегодня на рынке в огромном ассортименте, что позволяет удовлетворить запросы самого требовательного покупателя.

Современные обогревательные приборы просты в установке и обслуживании, имеют огромный диапазон стилей и размеров. Благодаря универсальности панельных радиаторов, они используются все чаще владельцами собственных домов, коттеджей и офисов, имеющих систему индивидуального отопления.

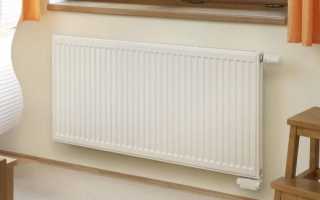

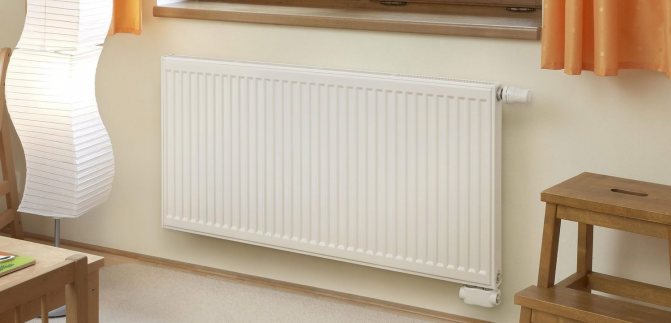

Стальные панельные радиаторы

Популярными преимуществами при выборе стальных панельных батарей являются:

• высокая тепловая мощность;
• современная конструкция;
• простота монтажа;
• широкий ассортимент;
• различная конфигурация;
• большой выбор (размерный ряд);
• простая конструкция;
• лёгкость в уходе;
• умеренная стоимость.

Особенности и устройство

Панельные радиаторы – это современные отопительные приборы, состоящие из стальных панелей и предназначенные для различных систем отопления в частных домах и квартирах. Для улучшения конвекторной теплоотдачи и увеличения площади передачи тепла внутри панелей размешены специальные стальные ребра, имеющие П-образную форму.

Благодаря этому показатель теплоотдачи возрастает до 50%. Главной особенностью таких изделий считается отсутствие секций, вместо которых лицевая сторона оформлена в виде цельной панели, созданной из двух листов стали толщиной в 1,25 мм.

Иногда встречаются также модели из оцинкованной стали, в которых оребрение пластин выполняется металлом толщиной от 0,04 до 0,5 мм. Снаружи приборы панельного типа проходят грунтование и покраску с помощью порошкового метода. Стандартно радиаторы окрашивают в белый цвет, но можно встретить и цветные панели, изготовленные производителями под заказ.

Обычно изделия состоят из двух или трёх панелей, декорированных сбоку и сверху решеткой. В результате этого радиатор приобретает эстетичный вид и оригинально вписывается в любой современный дизайн.

Благодаря тому, что объем панелей небольшой, в ОС наблюдается мгновенный нагрев, так как обмен тепла происходит очень быстро.

Поэтому уже через 15 минут после включения прибора помещение будет теплым, потому что нагрев выполняется не только за счет передачи теплого воздуха, но и путем выделения тепла от самого корпуса.

Панельные радиаторы отлично подходят для эксплуатации в загородных домах, это обусловлено тем, что они рассчитаны на рабочий процесс при низком давлении системы. Что же касается квартир в многоэтажных домах, то в них, как правило, данные устройства устанавливают при наличии автономных систем, так как давление в централизованных системах часто превышает 10 атмосфер. Также панельный вариант не рекомендуется для централизованного отопления, потому что может произойти загрязнение теплоносителя и его выход из строя.

Классификация батарей

Панельные стальные радиаторы могут работать с различной мощностью. Для этого панели и оребрения собираются в различных комбинациях, которые и дают разную мощность. В зависимости от строения батареи выделяют несколько типов. Наиболее популярными из них являются:

• Тип 10.
  Расшифровывается так: «1» говорит о том, что конструкция предусматривает 1 панель, «0» — отсутствуют оребрения. Иными словами, это однорядный вариант, не имеющий оребрений. В его конструкцию также не входят боковые стенки и решетка для выхода воздуха. Отличаются такие модели небольшим весом и малой мощностью.

• Тип 11.
  В отличие от предыдущего варианта, панель дополнена пластиной оребрения. Мощность его немного выше, чем у предыдущего варианта.

• Тип 21.
  Состоят из двух панелей, между которыми размещена пластина оребрения.

• Тип 22.
  Радиатор стальной панельный данного вида является двухрядным по глубине. Он имеет два ряда конвективного оребрения, которые находятся между панелями. Пластины приварены к каждой из панелей.

• Тип 33.
  Это самый мощный вариант. Он собран из трех панелей, к которым прикреплены три пластины оребрения.

По мере увеличения индекса в обозначении типа увеличивается и мощность прибора. Но при этом габариты изделия также увеличиваются.

Стальные панельные радиаторы Лидея

Как подключить радиатор. Монтаж и схемы подключения радиаторов отопления

Достоинства и недостатки

На сегодняшний день панельные батареи можно встретить на рынке различных стран, так как они являются самым традиционным прибором, обеспечивающим качественное отопление и отвечающим требованиям по энергосбережению.

К главным преимуществам таких радиаторов можно отнести:

• Стильный дизайн. Изделие внешне имеет простой и аккуратный вид. Производители выпускают приборы в различном оформлении, начиная с классики и заканчивая модерном.
• Удобная регулировка. Степень нагрева можно легко контролировать при помощи механических и электронных устройств.
• Высокая теплоотдача. Благодаря особому принципу конвекции прибор обладает повышенным КПД.

• Доступная цена. По сравнению с другими видами отопительных устройств, панельные радиаторы стоят дешевле, так как для их изготовления используется сталь.
• Экономия энергоресурсов. Прибор имеет емкость небольшого объема, поэтому на ее нагрев расходуется намного меньше электричества.
• Многофункциональность. Изделие можно использовать как в качестве радиатора, так и конвектора.
• Небольшой вес. Конструкция легкая, поэтому ее монтаж вполне реально выполнить своими руками.
• Большой выбор модельного ряда. На рынке представлены радиаторы любой мощности и размеров.

Панельные батареи обладают следующими недостатками:

• Неустойчивость к гидроударам. Из-за этого радиаторы нельзя подключать к системам центрального отопления.
• Высокая чувствительность к кислотной среде. Чтобы защитить стальную поверхность изделия от коррозии, необходимо постоянно поддерживать его уровень рН в диапазоне от 8,3 до 9,5.
• Согласно инструкции по эксплуатации, запрещается на длительное время сливать с системы воду. Если этого не делать, то внутренние стенки панелей будут вступать в контакт с кислородом, что повлечет их коррозию.

Из каких материалов делают батареи?

Радиаторы не только помогают создать приятный температурный режим в помещении, но и могут стать настоящим украшением комнаты. Они кардинально отличаются друг от друга материалом изготовления.

На рынке отопительного оборудования большим спросом пользуются следующие варианты:

• алюминиевые;
• биметаллические;
• чугунные;
• медные;
• стальные.

Алюминиевым приборам присущи легкий вес и современный внешний вид. Характерной чертой являются экономичность затрачиваемых на разогрев энергоресурсов и простота проведения монтажных работ. Благодаря тонким стенкам батарей достигается быстрый разогрев и высокий уровень теплоотдачи.

Отличительная особенность эксплуатации панельных приборов состоит в отсутствии в контурах скачков давления, гидроударов и перепадов температур, которые присущи центральным системам отопления особенно в период проверки и запуска

Биметаллические радиаторы – это модели, для изготовления которых использованы сталь и алюминий. Удачная комбинация металлов обеспечивает быстрый разогрев и увеличивает способность противостояния к барическим нагрузкам. Этот тип радиаторов подходит как для автономных, так и для центральных систем отопления.

Чугунное оборудование характеризуется высокой степенью теплоотдачи, надежностью и долговечностью. Это непритязательные контуры, как у старинных, хорошо известных с советских времен моделей МС-140. Также выпускают и более респектабельные модели с модернизированными и видоизмененными поверхностями, сглаженными внутри и снаружи.

Медные батареи долговечные, но отличаются достаточно высокой ценой. Поэтому они используются довольно редко.

Стальные теплообменные приборы характеризуются простотой конструкции, которая способствует обеспечению конвекционного обогрева помещения.

Для более детального знакомства со стальными радиаторами необходимо разобраться с их классификацией по типам, ознакомиться с техническими характеристиками, особенностями монтажных работ и эксплуатации.

Типы радиаторов из стали, исходя из их конструкционных особенностей

Стальные батареи отопления могут быть двух типов:

• Трубчатые радиаторы;
• Панельные радиаторы.

Панельные стальные отопительные приборы – это своеобразная панель, которая устанавливается на пол или крепится к стене. Такие металлические радиаторы отопления обладают более эстетичным внешним обликом и у них более высокие показатели теплоотдачи.

Изготавливаются панельные радиаторы по следующей схеме: панель таких приборов сварена из двух пластин, между этими пластинами происходит циркуляция теплоносителя. Обычно пластины имеют в толщину от 1,2 до 1,5 мм. Для соединения данных пластин используется точечная сварка.

Какие стальные радиаторы отопления лучше: установка и сборка

Стальные панельные радиаторы

Среди преимуществ панельных стальных радиаторов можно выделить возможность выбора прибора с наиболее подходящими для вас размерами.

Панельные радиаторы, в свою очередь, могут различаться по способу подключения к отопительной системе. Существует три способа подключения стальных панельных отопительных приборов:

• Боковое подключение;
• Нижнее подключение;
• Универсальное подключение.

Варианты подключения отопительных приборов
В случае нижнего подключения отопительный прибор должен быть оснащен термостатическим вентилем встроенного типа. На этот вентиль можно будет монтировать терморегулятор. Благодаря такому прибору, как терморегулятор, можно поддерживать наиболее удобную для вас температуру.

Более дешевыми считаются металлические батареи отопления с боковым типом подключения. В данном случае можно использовать и естественную циркуляцию теплоносителя в системе отопления. К тому же, такое подключение не такое заметное, как нижнее.

Радиаторы, изготовленные из нескольких панелей, обладают более высокой теплоотдачей. Данная конструкция позволяет передавать тепло только к плоскостям внешнего типа, поэтому к их внутренним поверхностям прибора можно приварить пластины П-образной формы. Благодаря этому можно увеличить поверхность, которая будет отдавать тепло.

Трехпанельные стальные радиаторы

Однако у трехпанельных радиаторов есть и некоторые минусы. В первую очередь, это касается их веса. По весовой категории подобные устройства могут догнать чугунные батареи, которые довольно тяжелые. Кроме того, для такого прибора потребуется больший объем воды, поэтому эффективность терморегулирования значительно снизится. По толщине такие радиаторы обходят даже чугунные приборы, так как в толщину они могут иметь до 160 мм. Еще одним минусом можно назвать тот факт, что внутреннюю область панельного радиатора немного сложнее очистить от грязи.

Панельные радиаторы отопления

Трубчатые радиаторы отопления стальные по своему внешнему виду чем-то напоминают чугунные батареи.

Трубчатые радиаторы больше всего подходят для строений административного типа или домов с одним или несколькими этажами. Трубчатые радиаторы способны выдержать рабочее давление не более, чем в 8-10 атмосфер. Толщина их стенок варьируется от 1,3 до 1,5мм. В высоту такие устройства могут достигать 300 см. Трубчатые стальные радиаторы, в свою очередь, могут быть таких типов, как секционные или несекционные.

Виды радиаторов

В продаже сегодня присутствуют самые разнообразные по материалам, мощности и дизайну модели. Их монтируют путем крепления на стены, устанавливают на пол или встраивают в полы. Теплоносителем служит подготовленная вода или антифриз, главное свойство которых — большая теплоемкость.

Чугунные радиаторы

Чугун — достаточной устойчивый к коррозии сплав, обладающий к тому же высокой тепловой инерцией. С одной стороны вызывает лишние энергозатраты и долгое время на прогрев самого материала, но с другой — способствует более равномерной отдаче тепла. При отключении отопления чугунные батареи еще долго согревают помещение.

Несмотря на появление алюминиевых и биметаллических радиаторов чугунные довольно часто можно встретить в жилых домах. До сих еще справляются со своей задачей батареи в советских квартирах, установленные 40 и более лет назад.

Новые модели чугунных радиаторов — это современные стильные конструкции, которые поражают многоцветием и изысканным дизайном. Они могут сделать интересным любой интерьер, но стоят довольно дорого.

Недостаток радиаторов из чугуна — большой вес. Не всякая стена выдержит такую нагрузку. Поэтому часто системы отопления с «чугуниной» предусматривают крепление батарей к полу или установку их на ножки.

Стальные радиаторы

Изготавливаются в виде панельных обогревателей из штампованных стальных листов, внутри которых предусмотрены каналы для теплоносителя. Толщина металла, используемого для радиаторов, — 1,2-2 мм. Поверхность панелей может быть гладкой или ребристой.

Габариты в зависимости от модели стального радиатора различны:

• высота — 200-900 мм;
• длина — 300-4000 мм;
• глубина — 60-170 мм.

Мощность приборов зависит не только от размеров, но и количества конвекционных рядов и излучающих элементов-пластин.

Плюсы радиаторов из стали:

• быстрое нагревание;
• минимальный объем теплоносителя;
• КПД до 75%;
• возможность регулировки;
• нет соединений, где могла бы возникнуть протечка;
• приятный дизайн;
• экономичная цена.

Стальная батарея в форме скамейки

Среди недостатков:

• неустойчивость к гидроударам;
• ограничения по рабочему давлению 13 атм., по температуре теплоносителя 110°С;
• подверженность коррозии.

Для предупреждения быстрого ржавления в систему заливают антифризы. Если используется вода, нельзя сливать больше, чем на 2 недели в году.

Алюминиевые радиаторы

Приборы изготавливаются из сплавов алюминия с другими веществами — медью, магнием, кремнием. Радиаторы состоят из секций, количество которых можно уменьшать или увеличивать по своему усмотрению. Межосевое расстояние в разных моделях — 350 или 500 мм, глубина — 80-100 мм. Теплоотдача обеспечивается путем передачи тепла от наполненных теплоносителем трубок к излучающим пластинам и далее к циркулирующему между ними воздуху.

Алюминиевая батарея как часть дизайна квартиры

Преимущества алюминиевых радиаторов:

• быстрое нагревание;
• высокая теплоотдача;
• низкий вес;
• долговечность.

К недостаткам можно отнести:

• возможность развития коррозии в результате блуждающих токов или использования неподготовленной воды;
• накопление в системе газа водорода, который является продуктом реакции воды и алюминия.

Срок службы радиаторов составляет 10-15 лет и напрямую зависит от толщины металла. Рекомендуется использовать изделия с весом одной секции не менее 1,3 кг, поскольку тонкие стенки быстро разрушаются, появляются очаги коррозии, течи.

Биметаллические радиаторы

Конструкция этих обогревателей состоит из стального коллектора и алюминиевой оболочки. Внешне биметаллические радиаторы могут похожи на секционные алюминиевые или стальные. Но в отличие от них меньше реагируют на скачки давления в системе, не вступают в реакцию с образованием взрывоопасного водорода.

Секция качественного прибора весит не менее 1,8 кг. Такая толщина металла достаточна, чтобы выдержать гидравлические нагрузки до 30-40 атмосфер. Не стоит покупать более легкие приборы, которые изготавливаются с нарушениями технологии и не гарантируют долгой эксплуатации.

Наиболее ценные качества биметаллических радиаторов:

• легкость;
• большой срок службы;
• высокая теплоотдача;
• устойчивость к значительным нагрузкам.

Батареи их двух металлов обладают низкой тепловой инерцией — быстро нагреваются и так же быстро остывают. Цена их выше, чем у других, но вполне оправдана прочностью и долговечностью.

Рабочие характеристики стальных радиаторов отопления

Основателем трубчатого радиатора является Роберт Зендер, и нет ничего удивительного в том, что первая компания, которая занималась производством подобных радиаторов, называлась Zehnder. Изначально радиатор трубчатого типа использовался вовсе не для отопительной системы, а для охлаждения мотора мотоцикла. Через некоторое время такие радиаторы нашли себе применение и в промышленной сфере.

Среди рабочих параметров и характеристик стальных радиаторов можно выделить следующие:

• Так как для изготовления подобных отопительных приборов используется металл высокого качества, они способны выдержать довольно высокое рабочее давление. Такие радиаторы отопления из нержавеющей стали лучше всего подходят для построек индивидуального характера. В индивидуальной системе отопления не наблюдается такого высокого давления, как в многоэтажных домах, поэтому стальные радиаторы смогут прослужить довольно долгое время. К тому же, такие радиаторы смогут работать без всяких перебоев.
• Для изготовления таких радиаторов используются несложные технологии, поэтому их розничная цена сравнительно низкая. Исходя из этого показателя, можно выбрать радиатор наиболее подходящий для конкретного помещения.

Изготовление стальных радиаторов отопления

• Стальные радиаторы обладают довольно хорошей устойчивостью к ударам гидравлического характера. Секции таких радиаторов свариваются без использования различных прокладок, поэтому они обладают такой высокой устойчивостью к повреждениям механического характера.
• Внешний облик – это самое главное преимущество подобных радиаторов. Железные батареи отопления можно покрасить в любой цвет, который вам больше всего по нраву. Их можно размещать горизонтальным образом, под углом или вертикальным образом. Также можно дополнить количество секций к таким радиаторам. Посредством стальных радиаторов отопления можно обогреть помещение с любой площадью.
• Стальные радиаторы – это довольно универсальные устройства. Их можно использовать практически с любыми крепежными материалами. Стальные радиаторы обычно продаются в комплекте с крепежными элементами. Благодаря этому их монтаж можно осуществить довольно точно и быстро.

Производители

В России практически не налажено производство панельных радиаторов батарей, т.к. зарубежные производители предоставляют качественные изделия по невысокой цене. Наибольшим спросом пользуется продукция таких фирм-производителей как: Buderus, Kermi (Германия), Korado (Чехия), PURMO (Финляндия), Delonghi (Италия), Лидея (Беларусь), РОСТерм (Россия). Каждая компания выпускает радиаторы, различающиеся по высоте, длине, глубине и мощности. Все эти данные занесены в паспорт устройства.

Сегодня существует огромное количество различных моделей. Для примера сравним радиатор типа 22 (2 панели и 2 конвекторных оребрения), размером 500/500 мм у разных производителей.

Производитель	Рабочее давление, Атм	Максимальная t теплоносителя, °С	Мощность при 70 °С, Вт	Объем вод, л	Вес, кг	Способ подключения
Kermi (Германия)	10	110	965	2,7	17,07	Боковое — резьба 4*½” (внутр.). Нижнее — резьба 2*¾” (наруж.)
Buderus (Германия)	10	120	913	3,15	4,1	Боковое. Нижнее, с интегрированным термостат-вентилем.
Лидея (Беларусь)	8,6	110	1080	3,3	15,1	Боковое — 4 присоединительных патрубка с внутренней резьбой ½”. Нижнее — 2 присоединительных патрубка с внутренней резьбой ½”
KORADO Radik (Чехия)	10	110	914	2	15,6	Боковое — резьба 4*½” (внутр.). Нижнее — резьба 2*¾” (наруж.)
PURMO (Финляндия)	10	110	929	2,6	13,6	Боковое — внутренняя резьба 1?2”. Нижнее — внутренняя резьба 2*½”
Delonghi (Италия)	8,7	110	1079	3,1	14,9	Боковое — резьба 4*½”. Нижнее — 2*½”

Трубчатые радиаторы такого типа стоят дороже панельных. Из всех стран-производителей больше всех на батареях такого типа специализируется Германия. Выпускают такие немецкие фирмы, как: Zehnder, Arbonia, Kermi. Также производством трубчатых радиаторов занимается итальянская фирма Israp Tesi.

Поэтому стальные радиаторы отопления могут быть не только выполнять свою основную функцию, но и отлично вписываться в интерьер помещения.

Технические характеристики

В паспорте изделия указывают все технические характеристики, необходимые для расчёта оптимальной конфигурации системы отопления, требуемых для обогрева помещения.

Различные виды радиаторов

Основными параметрами, на которые стоит обратить внимание, являются:

Теплоотдача

Высокая тепловая мощность является главным параметром, она зависит от следующих нюансов: площади обогреваемого помещения и от количества устанавливаемых панельных радиаторов, которые необходимо правильно вычислить. При калькуляции важно точно учитывать технические характеристики помещения и параметры отопительного радиатора. Проведя полный анализ и верный расчёт, можно выбрать нужную модель отапливаемых приборов, необходимых для правильного и качественного обогрева помещения.

Таблица мощности стальных панельных радиаторов отопления

Рабочее давление

Максимально допустимое эксплуатационное давление не должно быть больше 10 бар. Необходимо следить за этим параметром и не допускать резких скачков давления превышающих, допустимые показатели, которые способны привести к поломке и выходу из строя прибора отопления.

Температурный график отопления

Температура теплоносителя

Для исправной работы стального радиатора максимальная температура теплоносителя не должна превышать 110 °C.

Габариты изделия

В продаже прямоугольные стальные батареи бывают различных размеров (одно-, двух- и трёхпанельные).

Типы стальных радиаторов отопления

В связи с большим выбором моделей, габариты радиаторов могут колебаться: — в ширину от 40 до 300 см; — в высоту от 30 до 90 см.

Очень важно! Главная особенность стальных панельных батарей от секционных радиаторов в том, что они имеют цельную конструкцию, поэтому очень важно учитывать все параметры при расчёте, так как увеличить или уменьшить конструкцию панельного радиатора не представляется возможным, и потребуется выбирать новые панельные батареи. Все это ведёт к дополнительным денежным тратам.

Габариты стальных панельных радиаторов различного типа

Монтаж

Монтаж стальных панельных батарей довольно прост, и не занимает много времени. Крепление радиаторов отопления к стене или к полу осуществляется при помощи крепёжных деталей.

Крепление к стене стальных панельных радиаторов отопления

Крепление к полу стальных панельных радиаторов отопления

Время эксплуатации

Соблюдение условий использования фильтров и контроль норм рабочего давления в системе позволяет продлить эксплуатацию отопительных приборов до 20 лет.

Конструкция панельных радиаторов.

Расчет батарей

Прежде чем приступать к установке панельных стальных радиаторов, необходимо рассчитать их мощность. Она будет зависеть от размера самого помещения и некоторых других особенностей.

Принятые нормы требуют соблюдения следующих значений необходимого количества тепла на кубический метр пространства. Выглядят они так:

• в кирпичных зданиях на каждый метр кубический необходимо 34 Вт;

• для панельных зданий это значение составляет 41 Вт.

Учитывая эти требования, вы можете рассчитать необходимое количество тепла для каждого помещения. Зная габариты комнаты, можно найти ее объем (он равен произведению длины комнаты на ширину и на высоту). Далее полученный объем умножаем на нормы по СНиП. Полученное произведение — это и есть необходимая мощность радиатора.

Пример.

Ширина комнаты 4 м, длина 5 м, высота потолков 3 м. Значит, объем помещения будет составлять 4 х 5 х 3 = 60 м 3 . Предположим, что помещение находится в панельном доме. Тогда получим необходимую мощность 60 х 41 = 2460 Вт.

В расчетах следует учитывать климатические условия региона. Указанные выше нормы относятся к центральной зоне. Для других районов с учетом средних температур в зимнее время используются коэффициенты. Они изменяются в пределах от 0,7 до 1,5 (для температур от -10 °C до -30 °C соответственно).

В расчетах также необходимо учитывать количество стенок, расположенных между помещением и наружной стороной здания. Если только одна стена выходит наружу, то берут коэффициент 1,1. Для двух стен это значение будет 1,2.

Полученное значение сравниваем с таблицей мощностей всех моделей конкретного производителя. Естественно, точное значение в таблице не найдется. Поэтому выбирают наиболее близкое значение. Оно должно быть немного больше, чем полученное во время рассчетов.

Рейтинг лучших стальных радиаторов отопления

Номинация	место	наименование товара	цена
Лучшие стальные панельные радиаторы	1	Kermi FKO 22 500 600	5 071 ₽
2	ELSEN ERK 11 600	2 498 ₽
3	Purmo Compact 21s 500	5 560 ₽
4	Buderus Logatrend VK-Profil 22 500	3 360 ₽
5	Stelrad Novello 21 500	4 894 ₽
Лучшие трубчатые стальные радиаторы	1	Zehnder Charleston 2180 1792	1 920 ₽
2	Purmo Delta Laserline 2180	11 104 ₽
3	Dia Norm Delta Standart 3057	20 530 ₽
4	Zehnder Charleston 3057 566	1 100 ₽

Лучшие стальные панельные радиаторы

В изготовлении панельные радиаторы достаточно просты, поэтому и цена их отличается доступностью. Стальной лист подвергается штамповке и последующей сварки. В результате образуется одно- или многопанельная конструкция. Экспертам понравилось несколько современных моделей.

Kermi FKO 22 500

Модель подойдет для установки в частном секторе или загородном доме с автономной системой отопления. Продается только в белом цвете, окрашена защитной эмалью, устойчивой к износу. Тип – панельная (количество — 2), способ подключения – боковой.

Размещение конструкции – настенное. Изготовлено из нержавеющей стали с соблюдением технических требований. Межосевое расстояние равно 446 мм. Работает при максимальной рабочей температуре до 110 градусов по Цельсию. Рабочее давление не должно превышать 10 бар, тогда устройство прослужит свыше 10 лет. Габариты прибора (высота и толщина) – 500 и 100 мм, соответственно.

Средняя стоимость – 2300 рублей.

Kermi FKO 22 500

Достоинства:

• Немецкая надежность;
• При правильной эксплуатации прибор прослужит длительный период;
• Внешнее оформление;
• Легкий монтаж;
• Качество;
• Стоимость;
• Хорошо отдает тепло.

Недостатки:

• Не выявлено.

ELSEN ERK 11 600

Рейтинг: 4.8

Отличный дизайн радиатора ELSEN ERK 11 600 привлекает внимание покупателей. Английский прибор делается в разных странах, поэтому цена может колебаться. На производстве действует многоступенчатая система контроля качества. Все операции выполняются в автоматическом режиме, позволяя минимизировать влияние человеческого фактора. Для изготовления батареи отопления используется качественная сталь толщиной 1,25 мм, готовое изделие выдерживает давление до 16 атм. Эксперты отмечают серьезную антикоррозионную подготовку. Она включает такие операции, как фосфатирование, грунтование и окрашивание. Учитывая ценовую доступность, модель заслуживает второго места в рейтинге.

На форумах часто сравнивают стальные радиаторы ELSEN с эталонным Керми. Но только оригинальная продукция заслуживает похвалы.

Лучшие трубчатые стальные радиаторы

Трубчатые стальные радиаторы представляют собой систему из нескольких вертикальных секций. Они соединяются друг с другом в верхней и нижней точке соприкосновения. Трубчатые батареи отличаются большой теплоотдачей и высокой стоимостью. Специалисты выделили несколько достойных приборов.

Zehnder Charleston 2180 1792

Рейтинг: 4.9

Для многих производителей трубчатые радиаторы Zehnder Charleston 2180 1792 являются эталоном. Поэтому на отечественном рынке можно встретить множество копий, которые дешевле, но по многим параметрам хуже образца. Немецкий производитель может похвастаться славной историей, первый трубчатый радиатор из стали был запатентован в 1930 г основателем фирмы Якобом Цендером. Постоянное развитие позволяет бренду оставаться в лидерах. Прибор имеет отечественный сертификат гигиены, полученный в Новосибирском НИИ. Антикоррозионное покрытие не выделят вредных соединений, поэтому радиатор рекомендован к использованию в детских учреждениях.

Монтажники и пользователи в отзывах хвалят немецкую батарею на отменное качество и неповторимый стиль. Только высокая цена становится сдерживающим фактором для покупки.

Purmo Delta Laserline 2180

Рейтинг: 4.8

Финский производитель предлагает своим покупателям возможность выбора цвета. Трубчатый стальной радиатор Purmo Delta Laserline 218 комплектуется монтажным набором с 4 точками крепления. Отопительные приборы поставляются в продажу, как с нижним, так и с боковым вариантом подключения. Эксперты отмечают возможность установки радиатора и лицевой, и задней частью. Лазерная сварка сказывается на идеальной гладкости и ровности швов. При взгляде со стороны форма наружных труб напоминает литеру D, что отразилось на обозначении серии. Такая конфигурация выбрана не из эстетических соображений. Обогрев помещения происходит быстрее.

И специалисты, и пользователи отмечают высокое качество финских приборов. Если и уступают они в чем-то лидеру рейтинга, то только в более высокой цене.

Dia Norm Delta Standart 3057

Рейтинг: 4.7

В широком диапазоне мощности пользователь может выбирать радиатор Dia Norm Delta Standart 3057. Приборы поставляются в торговую сеть в самых разных исполнениях, с нижним или боковым подключением. Например, 8-секционный вариант с боковой обвязкой имеет мощность 512 Вт, а у 30-секционного собрата этот показатель достигает 2820 Вт. В современности изготовления радиатор не уступает лидерам рейтинга. Батарея делается из стали толщиной 1,25 мм. Сварка элементов производится с помощью лазерного оборудования, а покрытие наносится путем электростатического напыления.

Качество немецкой продукции находится на высоком уровне, это подтверждают в отзывах пользователи. Сложности возникают только с самостоятельным подключением. Модель занимает 3 место рейтинга.

Zehnder Charleston 3057 566

Рейтинг: 4.7

Еще один представитель славного немецкого семейства попал в поле зрения экспертного сообщества. Секции модели Zehnder Charleston 3057 566 имеют трубчатую форму, соединяясь в коллекторной части с помощью сварки. При высоте радиатора 570 мм, ширина 10-секционной конструкции составляет 460 мм. Особенно тщательно подошел производитель к защите стального изделия от коррозии. Пятистадийная технология включает очистку, грунтовку, порошковое окрашивание в электростатике, сушку и антистатическую обработку.

Модель уступает лидерам рейтинга в таких технических параметрах, как теплоотдача (3420 Вт). При этом радиатор выглядит привлекательнее с точки зрения стоимости.

Лучшие трубчатые стальные радиаторы

Производство трубчатых радиаторов является более затратным, поэтому и само оборудование стоит несколько дороже, чем панельные аналоги.

И хотя по теплоотдаче такие батареи также немного «проседают», зато они способны выдерживать большее давление в системе, что делает их подходящими для многоэтажных домов с центральным отоплением.

Кроме того, трубчатые радиаторы выпускаются в большем ассортименте дизайнов, могут иметь компактные и большие размеры (например, высоту до 1,5 м), а также способны выдерживать более высокую температуру теплоносителя, в среднем 95-120 градусов.

Arbonia 3057 № 69

5.0★★★★★оценка редакции

100%покупателей рекомендуют этот товар

Стальные батареи от Arbonia представляют собой классические трубные радиаторы, имеющие нижнее подключение. Это экономит пространство при установке и позволяет подсоединять их к трубам, проложенным в полах.

Радиаторы имеют трехтрубную конструкцию, поэтому характеризуются высокой теплоотдачей. Они уже идут со встроенным терморегулирующим вентилем, позволяющим настраивать и поддерживать в комнате оптимальную температуру.

Достоинства:

• Сдержанный дизайн;
• Нижнее подключение;
• Высокая тепловая мощность;
• Трехтрубная конструкция;
• Терморегулятор.

Недостатки:

• Высокая цена.

Трубчатые радиаторы Arbonia будут органично смотреться в помещениях с классическим и современным дизайном.

КЗТО РС

4.9★★★★★оценка редакции

92%покупателей рекомендуют этот товар▶Смотрите обзор

Серия трубчатых радиаторов РС от КЗТО – это стальное оборудование повышенной тепловой мощности, устойчивое к высокому давлению.

Батареи кратковременно выдерживают до 25 бар (рабочий показатель 15 бар), что делает их подходящими для установки в многоэтажных домах. Радиаторы соответствуют требованиям для монтажа в зданиях с повышенными санитарно-гигиеническими нормами.

Устройства КЗТО РС имеют необычный дизайн. Они не только эффективно обогревают помещение, но и способны украсить интерьер. В коллекцию входит оборудование с боковым и нижним подключением, с установкой на стену или на ножки, с подключением ½ и ¾ дюйма.

Подключение своими руками

Радиатор подключается на уже готовую стену. Это значит, что вся отделка (покраска, оклейка обоями) должна быть завершена. Навешиваются батареи на стену с помощью крюков или кронштейнов. Если стена не способна выдержать вес радиатора, он крепится к полу. Для этого в продаже имеются специальные ножки.

Радиатор подключается к системе отопления с помощью специальных запорных устройств. Они позволят в любой момент перекрыть воду или установить необходимую температуру. Соединяются детали с помощью резьбовых элементов (шаровых кранов, тройников, сгонов). Все резьбовые соединения герметизируются. Если имеются навыки, соединения можно закрепить сваркой.

Лучшие компактные стальные радиаторы

В стесненных условиях или вдоль панорамных окон оптимальным решением является установка компактных стальных радиаторов. Они обеспечат эффективный обогрев помещения, несмотря на свои небольшие габариты.

Высота такого оборудования, как правило, не превышает 30 см. Чаще компактные батареи имеют панельное исполнение и могут монтироваться как на стену, так и на пол.

Purmo Ventil Compact CV

4.9★★★★★оценка редакции

96%покупателей рекомендуют этот товар

Современный компактный радиатор панельного типа имеет высоту 200 мм. Он подходит для бокового и нижнего подключения и может монтироваться в любые системы отопления, использующие в качестве теплоносителя как воду, так и антифриз.

Радиатор реализуется со встроенным термостатическим вентилем и дает возможность настраивать в помещении комфортную температуру.

Конструктивные детали оборудования прошли пятиступенчатую обработку, в том числе электрофорезную грунтовку и запекание порошковой краски. Это делает батареи устойчивыми к образованию коррозии, повреждениям, царапинам и отслоению краски из-за высоких температур. Крепить их можно на стену или устанавливать на пол – ножки приобретаются отдельно.

Достоинства:

• Термостатический вентиль;
• Пятиступенчатая обработка металла;
• Работа с водой и антифризом;
• Нижнее и боковое подключение;
• Настенный и напольный монтаж.

Недостатки:

• Термоголовка приобретается отдельно.

Радиаторы Ventil Compact CV от Purmo предназначены для монтажа в насосных системах отопления и способны работать под давлением до 10 бар. Они будут привлекательно смотреться вдоль панорамных окон.

Bosch Classic K-Profil 22 300х800

4.8★★★★★оценка редакции

90%покупателей рекомендуют этот товар

Стальные радиаторы имеют высоту 30 см. Они способны работать в системах теплоснабжения, рабочее давление в которых не превышает 8,7 бар. Оборудование выполнено в классическом для панельных радиаторов дизайне, окрашено в белый цвет.

Каждая батарея имеет две нагревательные пластины и два конвектора, что обеспечивает оптимальное сочетание экономичности и эффективности.

Радиаторы прошли глубокое обезжиривание, грунтовку, фосфатирование и горячее напыление краски, что делает их устойчивыми к коррозии и царапинам. Но если покрытие все равно повредиться, батареи можно перевешивать обратной стороной – они не имеют навесных крюков.

Достоинства:

• Двусторонний монтаж;
• Антикоррозийная обработка;
• Надежное окрашивание;
• Высокая теплоотдача;
• Сдержанный дизайн.

Недостатки:

• Нет терморегулятора.

Стальные радиаторы Bosch оптимальны для автономного теплоснабжения. Несмотря на компактность, они имеют отличную производительность.

РОСТерм 22 300×800

4.8★★★★★оценка редакции

89%покупателей рекомендуют этот товар

Компактные батареи высотой 30 см предназначены для установки в местах с ограниченной площадью, под низкими окнами или в ванных комнатах. Они имеют стандартное рабочее давление в 10 бар и рекомендуются к монтажу в автономных сетях обогрева.

Серия представлена панельными радиаторами, выполненными в классическом дизайне. Небольшие размеры оборудования позволяют экономить на нагреве теплоносителя, так как внутренний контур вмещает не более 2,45 л.

Достоинства:

• Сдержанный дизайн;
• Невысокая цена;
• Экономичность;
• Простота монтажа;
• Безопасная конструкция.

Недостатки:

• Только боковое подключение.

РОСТерм 22 – это бюджетный вариант обустройства теплоснабжения частных и малоэтажных домов, который подойдет для комнат с низкими окнами, а также для санузлов.

Какой компактный стальной радиатор Вы бы порекомендовали?

• Purmo Ventil Compact CV
• Bosch Classic K-Profil 22 300х800
• РОСТерм 22 300×800

Голосовать

Сильные и слабые стороны батарей

Трубчатые модели отопительных приборов уместны для использования в частных домах, где система отопления характеризуется стабильным и невысоким рабочим давлением при отсутствии резких скачков и гидроударов.

Популярность трубчатых приборов обусловлена набором их позитивных качеств:

• высокое рабочее давление и способность выдерживать гидроудары;
• стойкость к повреждениям механического характера благодаря отсутствию прокладок в сварных секциях;
• равномерный прогрев поверхности и высокая теплоотдача;
• гладкая поверхность препятствует скоплению пыли;
• простота монтажа, возможность нижнего и бокового подсоединения, различные варианты размещения;
• возможность регулировки температуры при оснащении термостатического клапана.

Помимо крепежа, трубчатые радиаторы могут комплектоваться спецкронштейнами, используемыми в качестве полотенцесушителей.

Также есть целая категория моделей, относящаяся к разряду дизайн-радиаторов – их используют для создания интерьера. Эти приборы могут выпускаться в виде рам для зеркал или перил для лестниц. Модели высотой от пола до потолка успешно используют для зонирования помещения.

Придавая замысловатые формы отопительным приборам, изготовители повышают конкурентную привлекательность своих товаров. Но в батареях из стали, имеющих форму перил, повышается функциональная нагрузка

Масса позитивных качеств и отменные характеристики, присущие стальным радиаторам отопления, делают их применение привлекательным. Такие приборы легко вписать в интерьер, они позволяют визуально расширить пространство.

Однако не стоит забывать и о недостатках трубчатых моделей, которые состоят в следующем:

• невысокая стойкость к коррозионным процессам, особенно проявляющаяся при низком качестве теплоносителя; больше всего подвержены коррозии места точечной сварки.
• дороговизна.

Что касается стоимости, то трубчатые батареи отнюдь не являются бюджетным решением. К их установке чаще всего прибегают дизайнеры, которые при реализации своих проектов не стеснены в средствах.

Плюсы и минусы панельных радиаторов

Батареи панельного типа, как и любое оборудование, имеет свои сильные и слабые стороны. Основное их преимущество перед собратьями из других материалов – стоимость и внешний вид. Особенно эти плюсы заметны, если сравнивать с медными или чугунными моделями.

Рекомендуем: Какой газовый водонагреватель накопительного типа выбрать для дома

Достоинства панельных конструкций заключаются в следующем:

1. Надежность и простота устройства. Отсутствие сложных элементов сводит к минимуму вероятность поломки.
2. Легкость установки. Проведение монтажных работ возможно своими силами. Также доступно как нижнее подсоединение к контуру, так и боковое.
3. Хорошая теплоотдача, которая достигается не только большой площадью батареи, но и конвекцией.
4. Экономичность. Панельные модели приборов требуют минимального количества теплоносителя, на разогрев которого уходит меньше энергии. Экономия, в сравнении с оборудованием из чугуна, может достигать 30-40%.
5. Презентабельный внешний вид – это позволяет не тратить дополнительно средства на покупку, установку декоративных и защитных экранов.
6. Широкий ассортимент – богатый модельный ряд с различными габаритами по длине, глубине, высоте приборов.

Очевидно, что достоинств у панельных приборов довольно много, чем и объясняется их популярность и востребованность. Но у них имеются и существенные минусы. Если этим пренебречь, можно поставить под угрозу стабильную и надежную работу всей системы отопления.

Слабые стороны оборудования панельного типа состоят в следующем:

1. Чувствительность сварных швов к гидроударам. При централизованном отоплении безопасная эксплуатация возможна только при установке редуктора, назначение которого состоит в смягчении гидроудара.
2. Склонность к коррозии, особенно остро проявляющая себя при низком качестве циркулирующей жидкости. Цикличное полугодовое отсутствие воды, присущее центральным системам отопления, значительно ускоряет коррозию, снижая срок службы радиатора.
3. Вероятность появления дефектов – при транспортировке и эксплуатации панели прибора легко царапаются, что тоже может спровоцировать ускорение коррозии.

Выбирая радиаторы из стали панельного типа нужно учесть все тонкости их эксплуатации, особенно при подключении к системам центрального отопления.

Стальные радиаторы отопления – обновленная классика

Стальные радиаторы отопления предназначены для установки преимущественно в частном жилом секторе или многоквартирных домах и бизнес-центрах с индивидуальными тепловыми пунктами. При этом плоские батареи выгодны по соотношению цена/долговечность/простота монтажа и, что немаловажно, по эстетическому виду. Купить стальные радиаторы отопления и убедиться в их прочности на собственном опыте Вы сможете с помощью нашего интернет-магазина сантехники.

Конструктивные особенности и параметры стальных радиаторов отопления

В самом простом исполнении такая модель – это плоская панель из двух листов стали, сваренных по периметру. Пространство между стальными радиаторами отопления заполняет теплоноситель, отдающий тепло металлу, а тот, в свою очередь, – тепловым излучением в помещение (как печь или камин).

Современные модели сочетают 1–3 панели с конвекционными решетками между ними для более эффективной теплопередачи (излучение плюс нагрев воздуха).

Изделия фиксированных размеров (в отличие от наборных секционных), поэтому подбираются исполнения сразу требуемой мощности – данные указываются производителем в описаниях (из расчета 1 кВт на 10 м2 обслуживаемой площади).

Рабочие давления – 10–12 атм, поэтому в коммунальных сетях есть риск вздутия при гидроударе.

Преимущества радиаторов отопления

Эти модели батарей отопления обладают множеством преимуществ перед изделиями из других материалов:

• сталь лучше проводит тепло, чем чугун, и хуже, чем алюминий. Поэтому стальные радиаторы отопления – это промежуточный вариант между алюминиевыми и чугунными секционными батареями;
• относительно недорогие;
• не требуют дополнительных сборочных операций;
• большое количество исполнений по размерам, пригодны для установки и под низкий подоконник, и под высоко расположенное окно;
• легко обслуживаются – Вы можете купить стальные радиаторы отопления и забыть о хлопотах уборки. Панели легко протираются от пыли, а конвекторы доступны для уборки пылесосом.

Для предотвращения коррозии используется оцинкованный листовой металл, снаружи на детали батареи наносят порошковое покрытие. При должном качестве теплоносителя (если это автономная система, и владелец следит за кислотностью, жесткостью воды и наличием в ней твердых частиц) панельные радиаторы из стали служат не менее 10 лет.
