Печь из кирпича своими руками: чертежи и фото, пошаговая инструкция!

Русская печь: чертежи печей из кирпича

Раньше такие конструкции встречались в каждом доме, но в настоящее время они уже являются редкостью. Несмотря на это, русская печь может удачно вписаться в интерьер помещения. Также печи русские из кирпича являются не только отопительным прибором – у них есть и варочная поверхность.
Для кладки печи потребуются следующие материалы:

• полнотелый красный кирпич – 1610 штук;
• вьюшка для задвижки размером 0,3х0,3 метра – 2 штуки;
• сухой глиняный раствор в растворенном виде;
• самоварник 14х14 сантиметров – 1 штука;
• заслонка 43х34 сантиметра – 1 штука.

Достоинства и недостатки

У кузнецовских конструкций много достоинств. Одним из них является повышенный КПД – 93 процента. Для сравнения – в русских печах он около 80. При этом у «кузнецовок» равномерная теплоотдача, меньше колебания температуры.

Другие плюсы конструкции:

• Сажи не остается, в связи с чем печку и дымовой канал можно не очищать несколько лет, что значительно упрощает уход.
• Устройство можно возвести в любом месте – в угловой зоне, в середине помещения, близ стенки. Зачастую двухколпаковая печь обогревает несколько этажей дома на одной закладке.
• Печной дымоход возможно укоротить для экономии кирпича.
• «Кузнецовка» без проблем совмещается с плитой, камином, лежанкой, отличаясь многообразием модификаций.
• К печке несложно подсоединить водяной контур и пустить по трубам нагретую воду для купания или отопления.
• Благодаря повышенному уровню пиролиза экономится топливо, которое может быть любым.
• Кладка прослужит дольше, меньше опасность возникновения трещин.

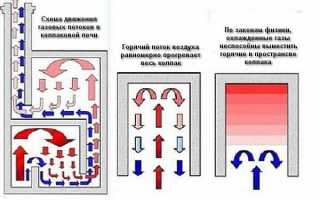

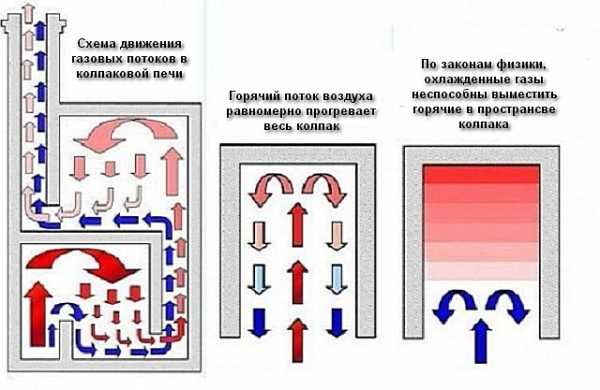

• При недолго открытой задвижке практически невозможно выстудить печку, ведь колпак всегда наполнен теплым воздухом, а холодный прижимается книзу.

«Буслаевская» печь: проекты

В конструкции имеется встроенная вытяжка. Печь отличается небольшими размерами. Она идеально подходит для любого частного дома, поскольку позволяет не только обогревать помещения, но и готовить пищу. Несмотря на компактный размер, печь хорошо обогревает просторные помещения, поэтому существую готовые проекты домов с печкой.
Специальные схемы кладки печей из кирпича помогут выполнить работу без проведения сложных расчетов.

Для укладки потребуются такие материалы:

• дверцы — топки (0,2х0,25 метра), ВК (0,39х0,5 метра), поддувала (0,14х0,14 метра);
• огнеупор – 43 штуки;
• полнотелый кирпич – 382 штуки;
• духовка-шкаф 28х33х50 сантиметра;
• чугунная плита 0,7х0,4 метра с конфорками (съемными кольцами разного диаметра);
• задвижки – паровытяжная (12х13 сантиметров) и дымовая (12х25 сантиметров);
• решетка – колосник 30х20 сантиметров;
• уголок – три заготовки равнополочного проката длиной 1 метр и размером 45х45 миллиметров;
• сталь – кусок 0,3х0,28 метра;
• полоса – по 4 куска метровых (4-х миллиметровка), 0,25 метра (2-х миллиметровка), 0,35 метра (3-х миллиметровка);
• плита из чугуна – 0,4 х0,25 метра; 40х15 сантиметров.

Проекты печей из кирпича такого типа выглядят следующим образом:

1. Полный ряд.
2. Дверца поддувала.
3. Проем окна для прочистки.
4. Низ духовки выкладывается из огнеупора, три стороны обкладываются железом.
5. Монтаж топочной двери, колосника, под топкой – огнеупора, перекрытие прочистки, дверцы поддувала.
6. Установка ДШ.
7. Укладка огнеупора на ребро вокруг ДШ.
8. Укладка по схеме.
9. Выполняется верхняя обмазка глиной духовки (1 сантиметр), перекрытие ДТ, прикрепляется плита с конфорками.
10. Монтаж дымооборота с прочистными окнами, плита не закладывается. В дальнейшем кирпич ставится на ребро.
11. Выполняется перекрытие чистки, создаются каналы, укладываются 25-сантиметровые полосы.
12. Оканчиваются чистки, вмуровывается крепежная проволока.
13. Укладывается колпак.
14. Монтаж перекрытия ВК, при этом вытяжки остаются.
15. Выкладываются печурки по схеме.
16. Малая печурка оканчивается листовым железом, кладка выполняется по порядовке печи из кирпича.
17. Выкладывается прочистное отверстие большой печурки, грани боковых стенок каналов стесываются.
18. Кладка выступов.
19. Выполняется дублирование выступов и монтаж уголка.
20. Дымоход БП перекрывается аналогично 19 ряду.
21. Изготавливается трехрядная шейка, размер дымохода уменьшают до сечения 26х13 сантиметров для верхней задвижки.
22. Создается дымоход с разделками, на этом и последующих рядах.

Размеры конструкции увеличиваются при использовании клинкерного облицовочного кирпича, поэтому использовать их вместо полнотелого материала не рекомендуется. При отделке изразцами обеспечивается долговечность (материал служит десятки лет), кроме того, его можно демонтировать для облицовки других отопительных конструкций.

Расчёт основных параметров

Печь длительного горения на твёрдом топливе можно изготовить из подручных материалов, таких как: использованный газовый баллон, отрезок большой стальной трубы или металлической бочки. Следует подбирать материал с толщиной стенок не менее 5 мм. Это обусловлено тем, что меньшая толщина корпуса через некоторое время прогорит.

Вариант печи «бубафоня» с водяной рубашкой

Размер печи

При отсутствии каких-либо чертежей и схем для изготовления печи можно самому сделать все необходимые расчёты.

расчёт параметрв печи «бубафоня»

В этом случае вернее будет говорить о её диаметре — D и высоте — H. Эти величины должны быть пропорциональны друг другу, где соотношение в пределах от 1:3 до 1:5 считается оптимальным. Высоту печи обычно делают не менее 100 см, так как этот параметр напрямую связан с длительностью работы агрегата. Однако изготавливать слишком высокую конструкцию не стоит, так как её неудобно будет загружать дровами. Также это может негативно сказаться на силе тяги. Она может снизиться настолько, что поддерживаемое пламя внутри топочной камеры потухнет.

Как показали многочисленные теплотехнические исследования, не стоит делать печь с маленьким диаметром. Из этого узкого агрегата воздух попросту вытянется в дымоходную трубу, отчего мощность печи существенно снизится.

Если изготовить каркас печи слишком широким, то равномерного горения топлива около внутренних стен камеры и в середине очага не будет. В этом случае выгорит только центральная часть топочного материала. Металлический круг поршня просядет и закупорит очаг, в результате чего пламя потухнет. Оптимальный диаметр такой конструкции составляет от 300 до 900 мм.

Толщина используемого материала

Этот критерий необходимо учитывать, так как тонкие стенки корпуса через некоторое время прогорят. В связи с этим необходимо подбирать материал с толщиной не менее 5 мм. Это особенно важно, если планируется оборудовать каркас водяной рубашкой, превратив его в котёл. На изображении толщина стенки обозначена условным знаком Δ.

Если использовать материал с толщиной стенок до 4–5 мм, то это чревато тем, что печь будет терять свою мощность. Из-за тонких стен корпуса упадёт температура над блином поршня. В результате снизится догорание пиролизных газов, а следовательно, уменьшится выделяемое тепло.

Однако для обогрева небольших помещений, таких как гараж, сарай или маленькая мастерская, толщина такого материала вполне приемлема.

Параметры металлического блина

Для эффективной работы печи важен не только диаметр круглой пластины на поршне, но и его толщина. Ведь металлический блин является перегородкой и одновременно нагревающей поверхностью для воспламенения пиролизных газов.

Армирование печной кладки печей+анонс следующих роликов.

Двухколпаковая ОВП с камином

https://youtube.com/watch?v=VMw38p4rWVs

Порядовка банной печи: схемы

Проекты отопительных печей из кирпича показывают расположение шамотного и глиняного кирпича в каждом ряду. Пояснения к порядовке:
1, 2 ряд. Создается поддувало (окошко для подачи воздуха), используется перевязка.

3. Оставляется окно для основного дымохода.

4. Устанавливается заслонка, дверца зольника.

5. Монтируется колосник, топка, на них впоследствии укладывается огнеупор.

6. Повторяется форма дымохода и топки, устанавливаются дверки.

7-11 ряды. Топка заканчивается на 11 ряду.

12-14 ряды. Монтируется короб каменки.

15-16. Шахта расширяется и половинится по аналогии с 6 рядом.

18. Устанавливается дверца чистки.

22,23. Шахты объединяются, кромки кирпича при этом стачиваются. Затем полностью перекрывается шахта над каменкой, остается только дымоход.

Каркасные конструкции способны облегчить процесс укладки. В этом случае кирпич присутствует только в наружных стенках, а все внутренние элементы сварены из металла. Это способно ускорить процесс укладки печи.

Печь "Шведка" с тремя режимами топки – своими руками

Порядовка отопительно варочной печи подробный разбор

Виды топки

Печи различают по тому, как сложена топка. От это зависит способ использования устройства, качество пара.

По-черному

Старинный вариант оборудования. Дымоход отсутствует. Таким способом возводили печи наши предки.

Конструкция относится к ряду с повышенной пожарной опасностью.

Большинство печников отказалось от этого способа кладки топки.

По-серому

В сером варианте устройства печь оснащена дымоходом. Но он построен так, что часть отходов от горения (сажа, копоть) оседают внутри кирпичных стенок дымоходной трубы. Поэтому всегда есть риск возгорания внутри печи и перехода пламени на помещение.

По-белому

Имеется полноценный дымоход, через который весь дым выходит наружу, не попадая внутрь помещения.

В таких печах камни закрыты плотной крышкой из металла, дверцей (на выбор). Их открывают только после того, как прогорели все дрова.

Встречаются изделия, где камни отделяются от дымовых газов варочной плитой. Печь работает постоянно (для принятия бани выполняют подогрев) или периодически (тщательная единоразовая топка перед принятием бани).

Для отопления банных каменок рекомендуется пользоваться дровами лиственных пород. Они не выделяют смолянистой гари после прогорания. Дровяную печь проще регулировать и поддерживать ее температуру на одном уровне.

Важно знать: «Как почистить дымоход»

Фундамент

Принимая тот факт, что возводимое сооружение имеет большую массу, при устройстве фундамента своими руками выполняют его заглубление не менее, чем на 80 см. Однако, при ведении фундаментных работ во внимание следует принимать климатические особенности местности проживания, а также глубину промерзания. Узнать про это можно у местных строителей. Учитывая все эти моменты, сооруженная своими руками печь по выбранной схеме прослужит долго.
Котлован под устраиваемый фундамент должен иметь квадратную форму. Что касается его размеров, то они должны быть 1,2 × 1,2 м. Его легко можно вырыть своими руками, прибегнув к ручному инструменту – лопате.

После завершения землекопных работ дно ямы утрамбовывается. Затем на её дне устраивается подушка из песка, для которой важно выдержать оптимальную толщину слоя, равную 10-15 см. Далее насыпается щебень слоем 15 см, который после его укладки нужно утрамбовать, а после этого установить опалубку. Это нужно делать с расчетом, что она пройдет через всю толщину фундамента.

Заливка фундамента под будущую печь выполняется в несколько приемов. Первые слои могут состоять из раствора, который сделан из цемента и гальки. Верхний слой нужно заливать бетоном, изготовленным из песка и цемента. Принимая во внимание вес сооружения, застывание фундамента должно происходить длительное время, не менее трех недель. Это важно, ведь иначе печь, сооруженная своими руками даже в соответствии с выбранной схемой, простоит недолго. Трещина, возникшая в фундаменте, приведет к необходимости выполнения ремонта.

Когда основание печи с плитой набрало достаточную прочность, опалубку снимают, а верхнюю часть фундамента застилают гидроизолирующим материалом – тремя слоями рубероида. Первая кладка кирпича своими руками будет производиться далее на нем.

Что лучше подовая печка или колосниковая?

При покупке отопительного устройства возникает вопрос: подовая или колосниковая печь, что лучше приобрести?

Мнение эксперта

Николай Давыдов

Печник с 15-летним стажем

Все зависит от основных требований к устройству. Подовое изделие более герметично и безопасно, дольше держит тепло. В такой печи минимален выброс углекислого газа (в 4-5 раз меньше, чем у «конкурента»). Зато устройство с колосником быстрее нагревается, имеет КПД на 3-5% выше.
