Двускатная крыша (100 фото): схемы, проекты и пошаговая инструкция по постройке

Двускатная крыша — это один из наиболее простых вариантов крыш, применяемых при постройке небольших домов. Она имеет два наклонных ската к наружным стенам.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

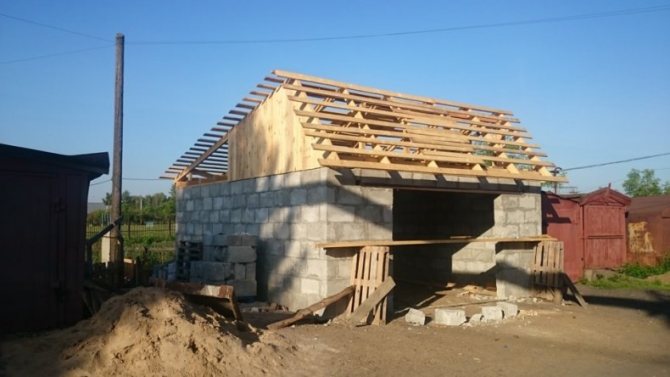

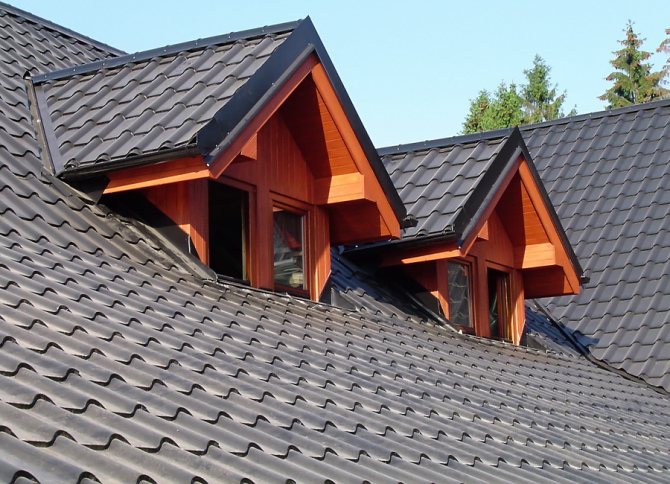

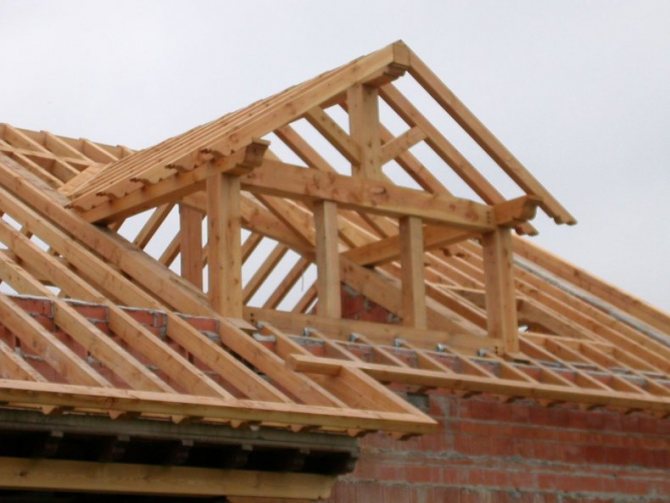

Окошки, называемые слуховыми, в них или на скатах крыши обеспечивают поступление света и вентиляцию чердака.

С первого взгляда кажется, что в устройстве двускатной крыши и в монтировке ее стропильного каркаса нет ничего сложного, но для того, чтобы надежно защитить строение от любых агрессивных внешних факторов, придется подойти к работе очень внимательно и ответственно, потому что просчеты в монтировке каркаса потом вряд ли уже можно будет изменить.

В данной статье Вы узнаете, как сделать двухскатную крышу, а так же устройство двухскатной крыши.

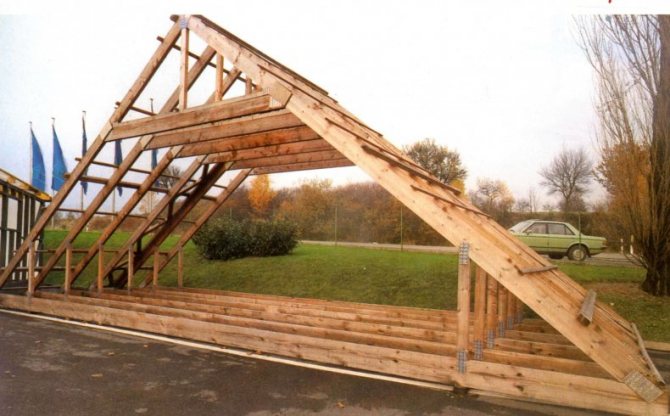

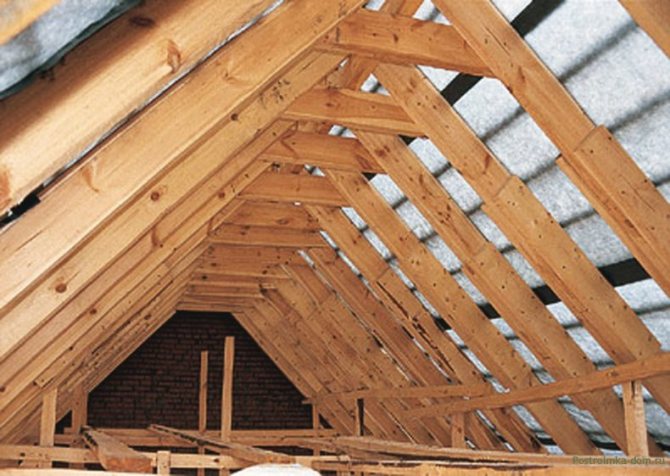

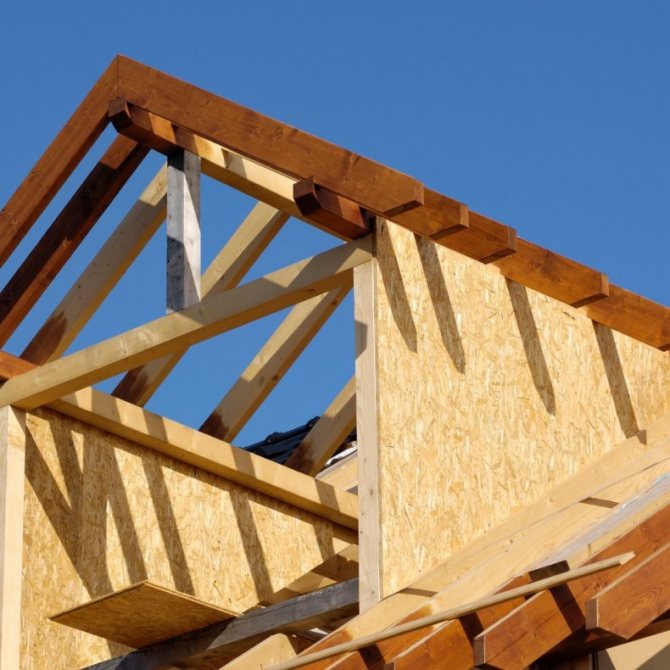

Особенности конструкции

Для чёткого понимания, как правильно сделать двухскатную крышку, нужно изучить её конструкцию.

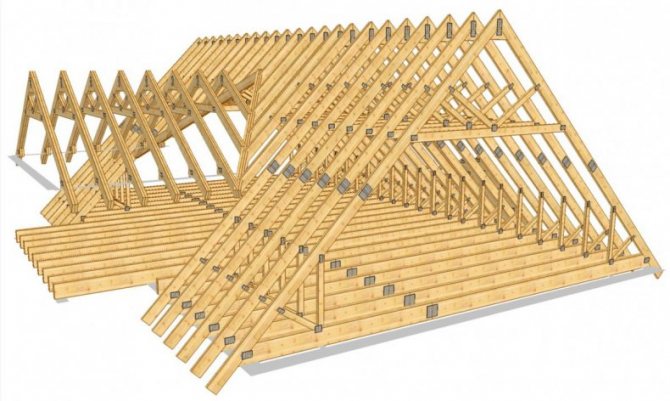

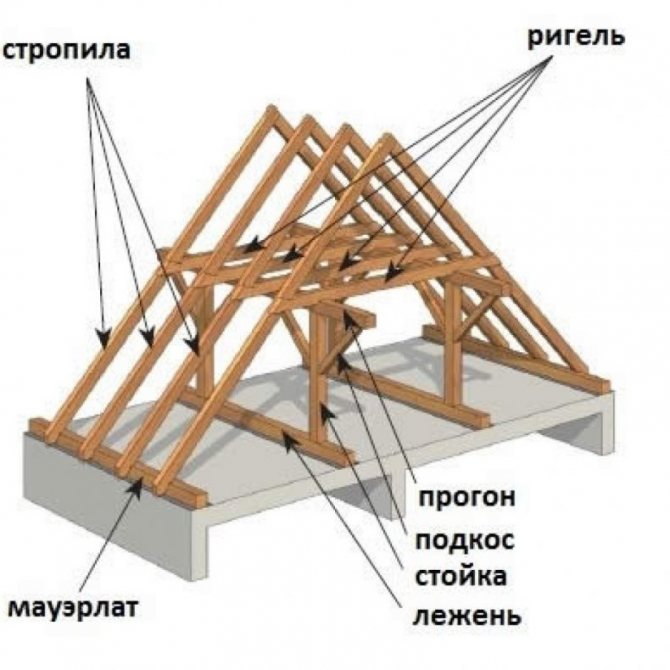

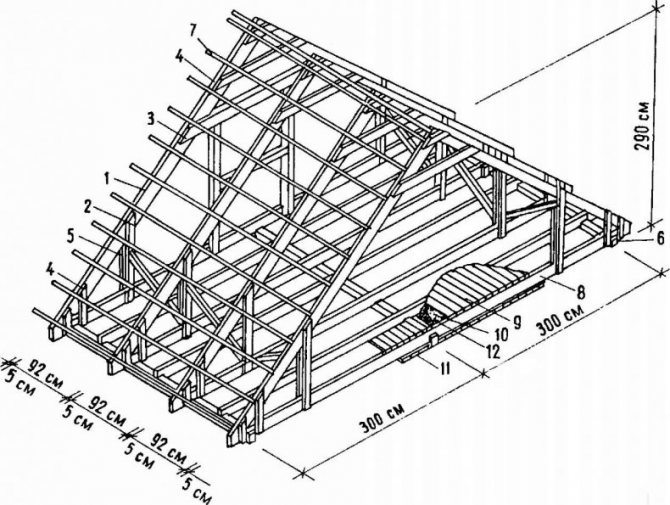

Крыша данного вида включает следующие конструктивные элементы:

• Мауэрлат. Бурс, зафиксированный по периметру стен посредством анкеров. Исходя из планируемой нагрузки используется брус 10х10 см или 15х15 см.
• Лежень. Брус, выступающий опорой для стоек, смонтированный в сторону средней несущей стены. Монтируется не всегда, обязательно необходим при большой площади объекта.
• Подкосы. Смонтированные под углом бруски, укрепляющие стропильную систему.
• Стойки. Вертикальные бруски, устанавливающиеся между стропил.
• Затяжки. Бруски, фиксирующие низ стропил. Являются основанием треугольника стропильной фермы.
• Стропильные ноги. Укрепляют стропила, формируя с ними и затяжками треугольную конструкцию.
• Конёк. Брусок, монтирующийся в месте соединения скатов. Удерживается вертикальными стойками. Выступает базой для фиксации стропил вверху кровли.

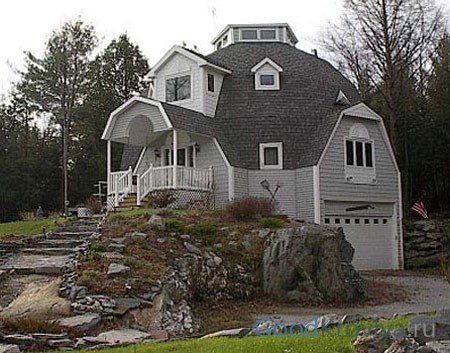

Геодезический купол ↑

Разновидность купольной крыши, состоящая из геометрически правильных и математически рассчитываемых треугольных элементов. Существуют удобные компьютерные программы для проектирования подобных систем. Сборка купола относительно трудоемка, однако этот недостаток компенсируется на удивление малым расходом материала для несущих конструкций.

В развитых странах геодезические купола в качестве жилых домов отнюдь не редкость, обходятся они недешево. У нас пока этим занимаются только энтузиасты. Особенность таких строений — внутренние помещения имеют непривычные очертания. Грамотно собранный геодезический купол хорошо переносит сильные снегопады, штормовые ветра и даже землетрясения.

Несущий каркас геодезического купола очень прочен, при этом сечение его элементов минимально.

Видов крыш существует множество: один другого краше, есть из чего выбрать. При ограниченном бюджете стоит в первую очередь обратить внимание на двух- и односкатные варианты. Чем сложнее крыша, тем она обходится дороже. Причем не только по типу, но и по форме в плане, например, вальмовая с количеством скатов более четырех. Нужно понимать, что каждый дополнительный перелом кровли, конек или ендова потянет за собой дополнительные расходы.

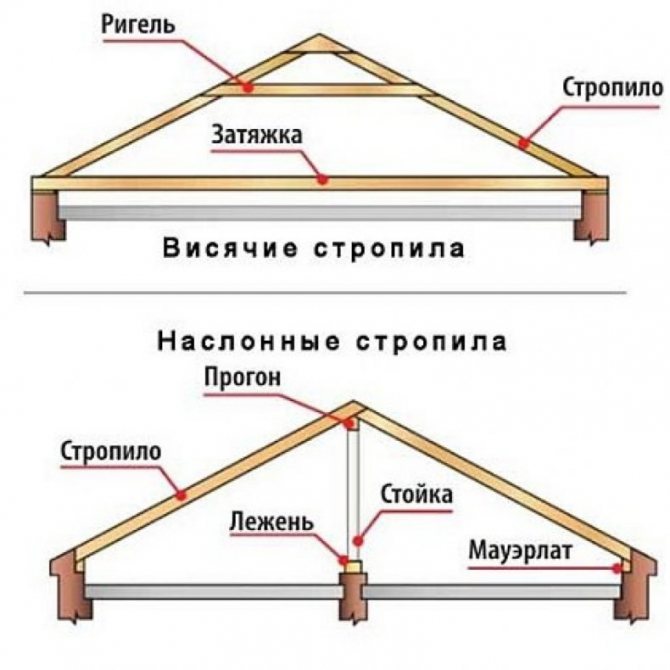

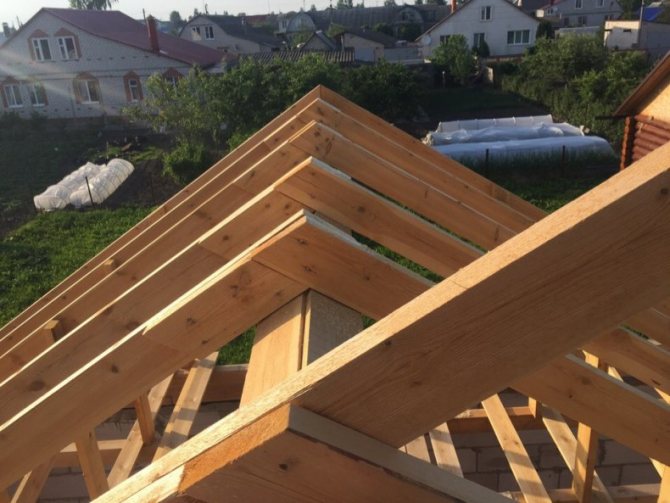

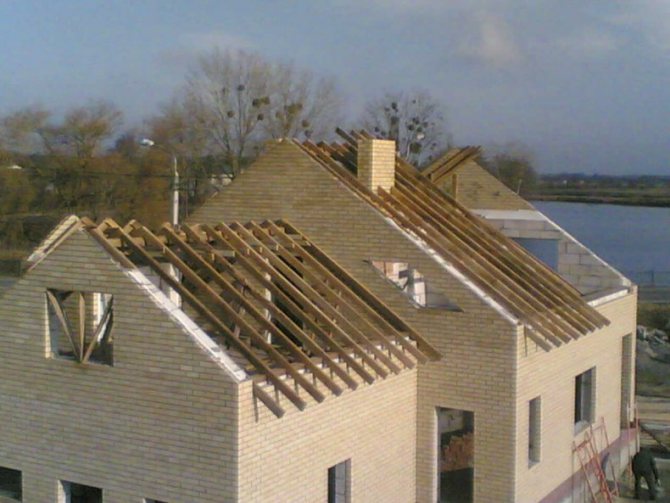

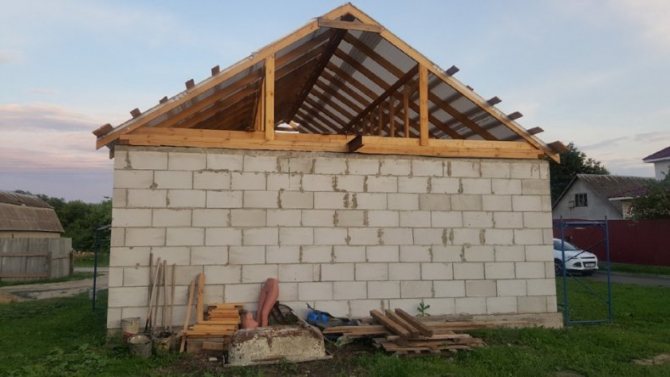

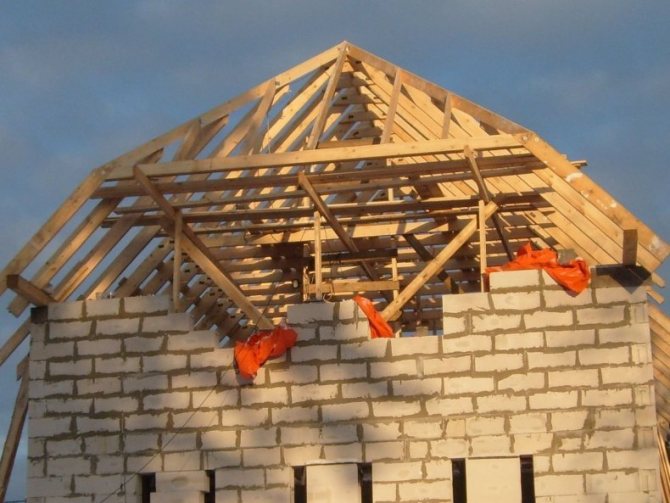

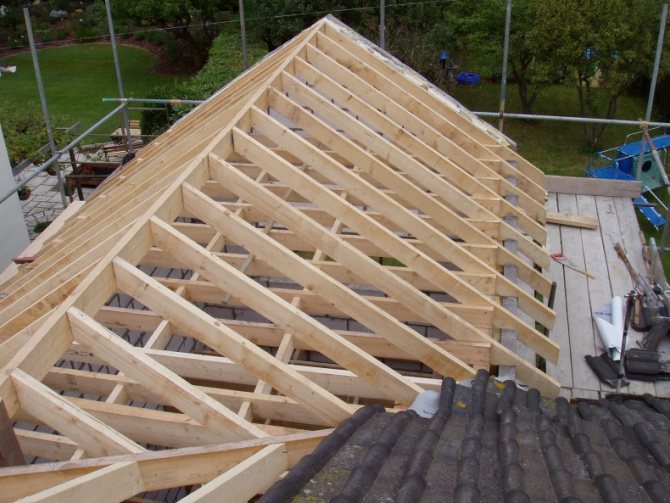

Типы стропильных систем

Перед тем как сделать двухскатную крышу дома своими руками, нужно определиться с конфигурацией стропильной системы. Для этого следует учесть площадь и особенности строения дома.

Строительные системы делятся на 2 основных типа:

• Висячая. Для относительно компактных домов без несущих стен, возведённых внутри здания. Стропила крепятся под углом без конька и стоек. Опираются на наружные несущие стены. Для повышения прочности затяжки монтируют на удалении до 50 см от верхней части. Затяжками могут выступать балки перекрытия (исходя из высоты крыши).
• Наслонная. Выдерживает более высокие нагрузки, подходит для больших домов, требует наличия несущей стены внутри здания. Конструкция обязательно включает лежень, конёк и стойки. Иногда функцию стоек выполняет кирпичная стена, разделяющая чердак на 2 части.

Угол наклона

Выбор оптимального угла наклона крыши зависит от ряда факторов, например, местности, в которой вы живете, и особенностей природных осадков.

Так, к примеру, ветер оказывает сильное влияние на систему стропил и кровлю крыши, и небольшое повышение ее угла наклона в разы усугубит ветровую нагрузку. Но и небольшой угол так же небезопасен — в этом случае ветру легко будет сорвать крышу.

Снег, в свою очередь, оказывает интенсивную нагрузку на крышу, когда угол ее уклона составляет 30C, а при угле наклона в 45C, нагрузки и вовсе можно избежать, поскольку осадки скатываются с крыши.

Очевидно, для регионов с сильной ветровой активностью подойдет крыша с уклоном в 30C, а для регионов с сильными снегопадами оптимальный склон составит 45C.

Угол уклона также зависит от материала, из которого будет изготовлена кровля. По строительным нормам каждый кровельный материал предполагает свой минимальный угол уклона. Например, для шифера этот показатель равен 30C, а для черепицы 22C.

В принципе, оптимальный угол уклона крыши можно рассчитать отношением величины конька к половине ширины строения и умножить все на сто.

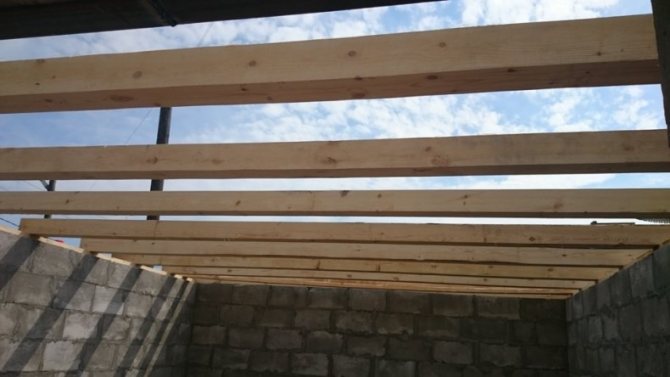

Правила монтажа затяжек

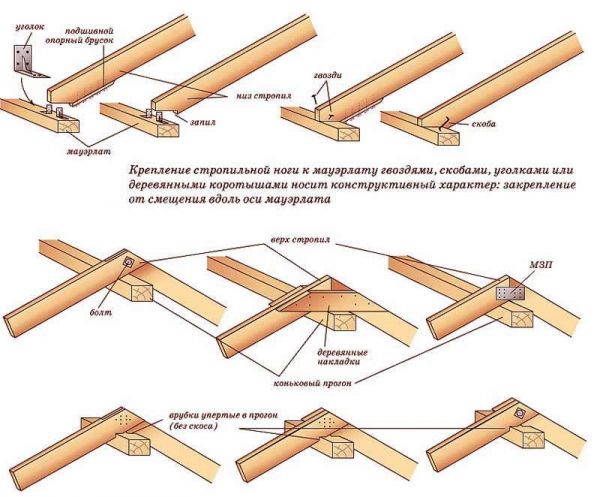

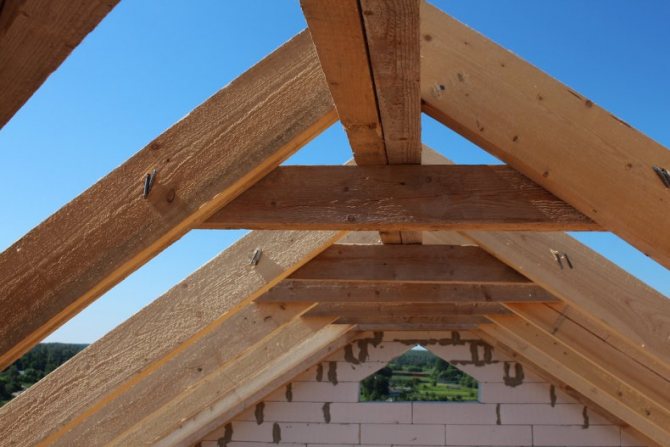

Затяжки — крепежные составные конструкции, соединяющие стропильные ноги снизу, образуя треугольник и не позволяя им разойтись. Их можно изготовить из скрепленных досок или квадратного бруса, который следует обрезать до приемлемой длины и соединить гвоздями и шпильками со стропилами.

Монтаж затяжек

Расстояние между затяжками должно быть равным расстоянию между стропильными ногами, которые они соединяют. Для того, чтобы в затяжке не случилось прогиба под тяжестью своего веса, ее необходимо связать с коньком крыши, местом стыка двух скатов.

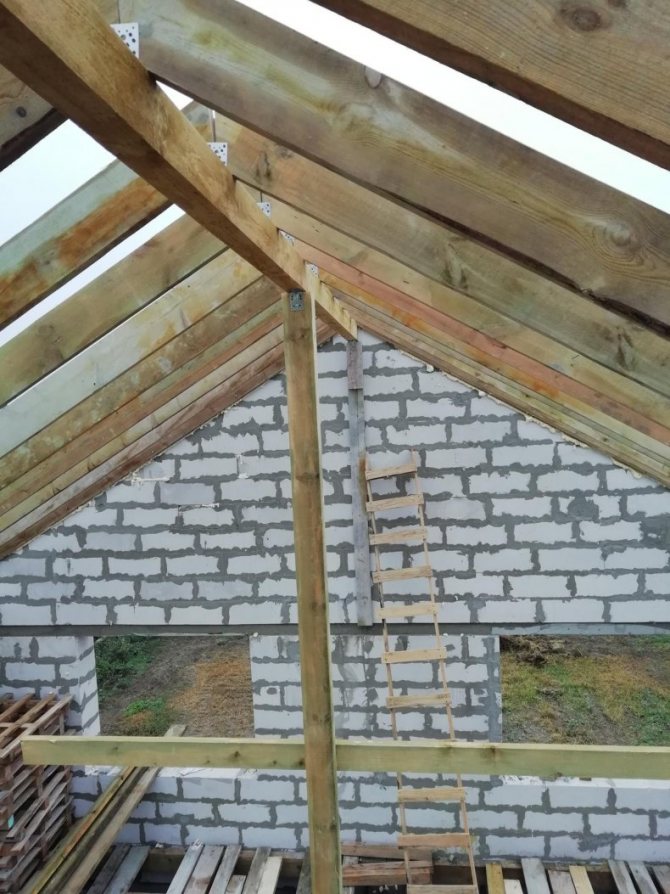

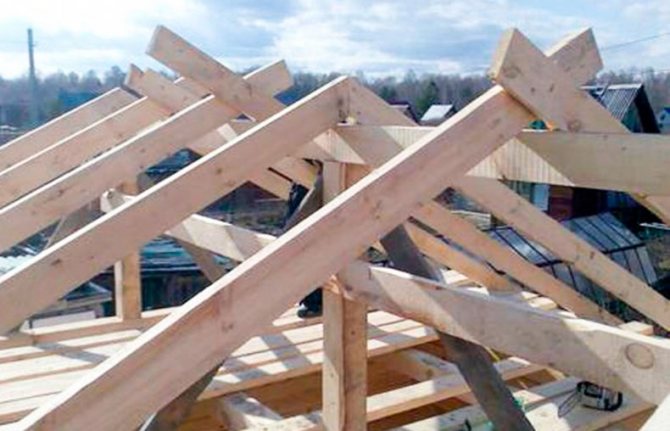

Правила монтажа стоек

Стойки изготавливаются из квадратного бруса и располагаются вертикально под коньком, передавая нагрузку от него опорной внутренней стене. Опираясь на лежни, они служат для крепления прогона, горизонтального бруса, обеспечивающего вспомогательную подпору для стропил.

Перед установкой стойки ее следует разметить для последующего крепления прогонов, ригелей и других элементов стропильной системы.

При монтаже стоек следует обязательно добиваться плотного прилегания граней сочленяемых элементов. Просветы в местах стыков не должны быть больше 1 мм. Наличие сквозных дыр не допустимо.

Стойки крепятся на сухие и прошедшие антисептическую обработку плоскости опорных конструкций. Если на стойку опираются балки, необходимо, чтобы нагрузка на стойки осуществлялась вдоль волокон древесины, а на балки шла поперек.

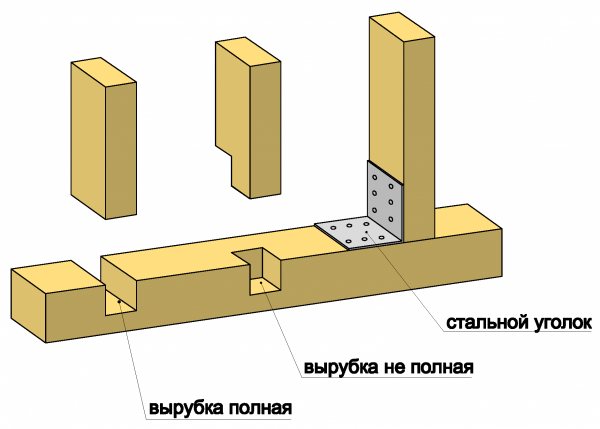

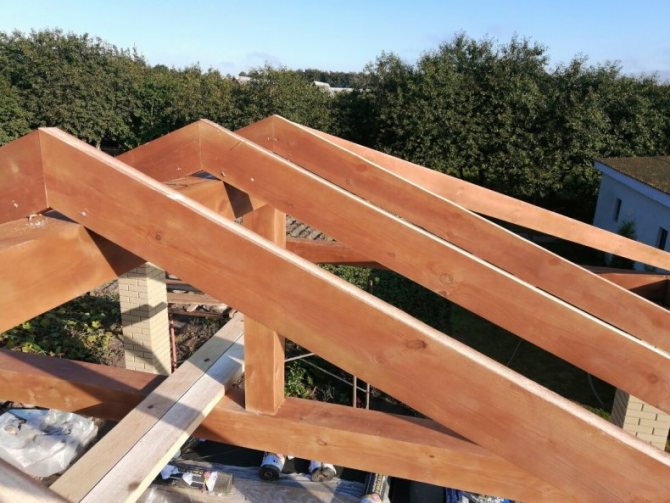

Монтаж стоек

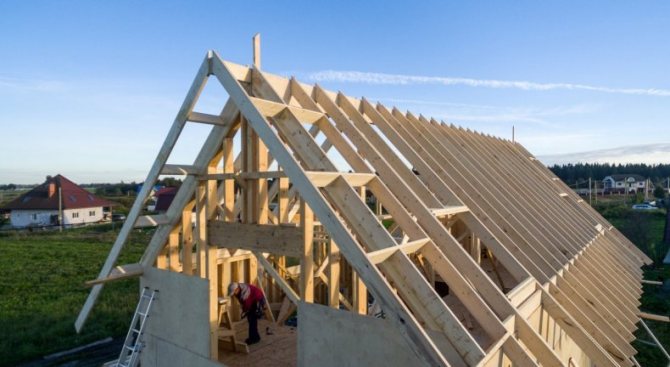

Технология монтажа двухскатной крыши

Пошаговая инструкция, как сделать двухскатную крышку, предусматривает следующий порядок действий:

• Подготовка поверхностей.
• Установка мауэрлата.
• Изготовление ферм (стропильных треугольников).
• Крепление ферм к перекрытиям.
• Монтаж конька.
• Крепление обрешётки.
• Монтаж кровельного материала.

Подготовительные работы

Для сооружения двухскатной крыши потребуются такие инструменты и материалы:

• Молоток;
• Ножовка;
• Строительный уровень;
• Сгольник;
• Крепежи (гвозди, болты, гайки, уголки);
• Доски;
• Деревянный брус подходящего сечения;
• Рубероид.

Перед монтажом дерево необходимо обработать антисептиком. Это защитит от грибка и плесени.

Также обязательно производится пропитка составами для защиты от огня (антипиренами). Монтировать можно только полностью сухие материалы.

Двускатная крыша своими руками – абсолютная реальность!

Если вы приобретали свежие древесные материалы, то в данном случае понадобится предварительное сушение стропил и их обработка.

Использование влажных пиломатериалов крайне нежелательно, так как это грозит сгибанием балок, изменением их геометрии и размеров.

Обработка специальными смесями сухих досок помогает избежать возникновения грибка и уменьшить риск возникновения пожара.

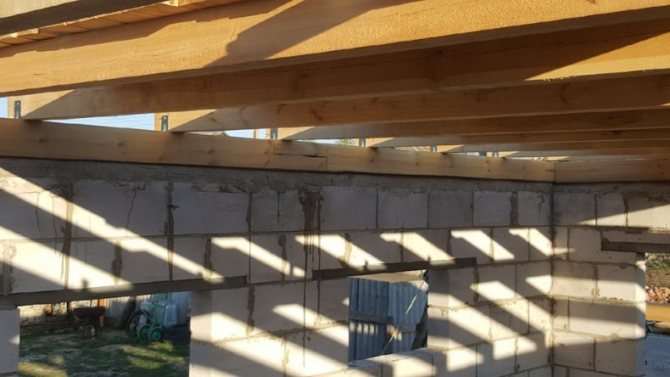

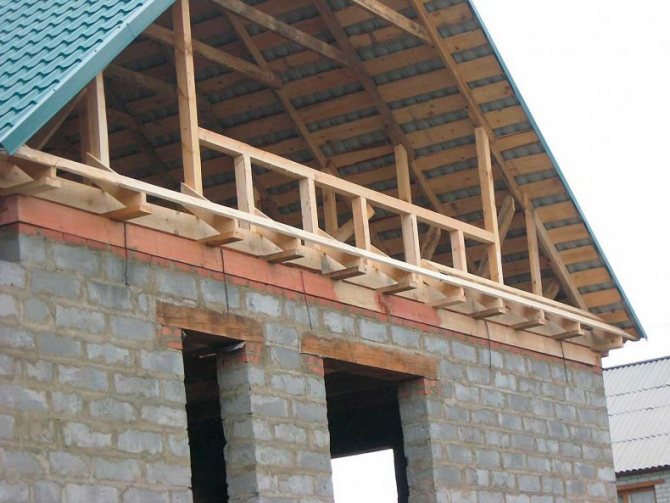

Установка мауэрлата

Перед тем как сделать двухскатную крышу дома необходимо смонтировать основание под стропилины – мауэрлат. Монтируется из деревянного бруса, в котором следует выполнить пазы для крепления ног стропилин.

Последовательность действий:

• Установить стальные резьбовые шпильки в верхнем ряду кладки. Оптимальное расстояние между крепежами – порядка 150 см.
• По всему периметру стен уложить рубероид для гидроизоляции.
• Сделать отверстия под шпильки в брусе.
• Смонтировать балки, фиксируя их шпильками. Важно выдерживать горизонтальный уровень.
• Зафиксировать мауэрлат гайками.

Должен получиться прямоугольник из деревянного бруса. Пазы под стропила удобно делать уже после монтажа мауэрлата.

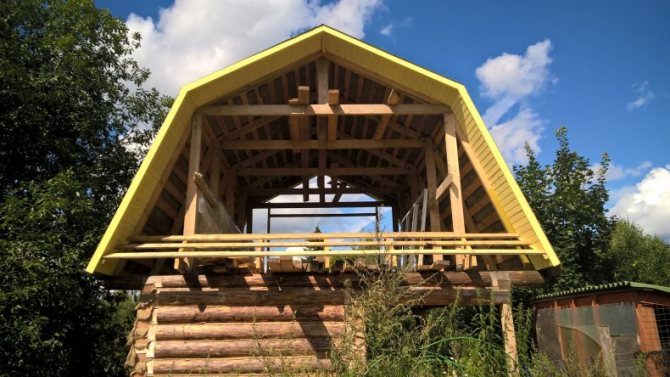

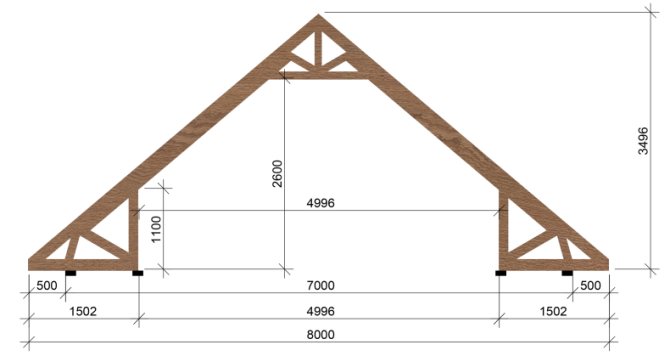

Двухскатная конструкция: мансардная крыша и из каких частей она состоит.

Двускатной мансардной крыше обеспечивает прочность и надежность система стропил, которая являет собой конструкцию, включающую в себя мауэрлат, сами стропильные ноги, обрешетку, лежни, затяжки, стойки и другие элементы.

Опора крыши — мауэрлат — представляет собой брус или бревно, на которое крепятся стропила и каркас крыши. Он играет значительную роль во всей конструкции, рассредотачивая нагрузку по плоскости стен и не позволяя скатам разъехаться под воздействием внешних факторов.

Монтаж мауэрлата возможно осуществить тремя способами: с помощью стальной проволоки, анкеров или шпилек. Как сделать мансарду с двухскатной крышей:

• Скрученная стальная проволока за 4-5 рядов до окончания кирпичной кладки серединой укладывается в нее с шагом в 60-70 см. По застывании раствора и обретения кладкой достаточной прочности концы проволоки обвивают вокруг бруса и крепко скручивают поверх него.
• Крепление анкерными болтами считается одним из наиболее эффективных и надежных. Единственный минус заключается в высокой цене самих анкеров. Этот вид монтажа предполагает крепление бруса непосредственно к армпоясу, в котором во время его заливки укрепляются анкерные болты. Перед тем как насадить брус, на него наносят разметку отверстий и просверливают их. Анкера сверху закручивают шайбой или приваривают.
• Для того, чтобы максимально близко определить расположение анкерных болтов, возьмите ровную доску и, наложив на анкера, разметьте. После, приложив ее к нижнему краю бруса, проделайте в нем отверстия соответственно отметкам на доске.
• Монтаж с помощью строительных шпилек используют при строительстве маленьких домиков, не предполагающих сильную внешнюю нагрузку. Шпильки особой Г-образной формы монтируют в кладку. В этом варианте крепления возможно дополнительное укрепление конструкции бетонной подушкой, не превышающей 400 мм в длину и 220 мм в высоту.
• Для обеспечения точной разметки бруса, можно разместить его поверх шпилек и надавить или ударить каким-нибудь тяжелым предметом для образования вмятин с оборотной стороны под будущие отверстия. После насадки мауэрлата, шпильки закручиваются гайками. Важно не допустить загрязнения их резьбы, если применяется заливка бетоном.

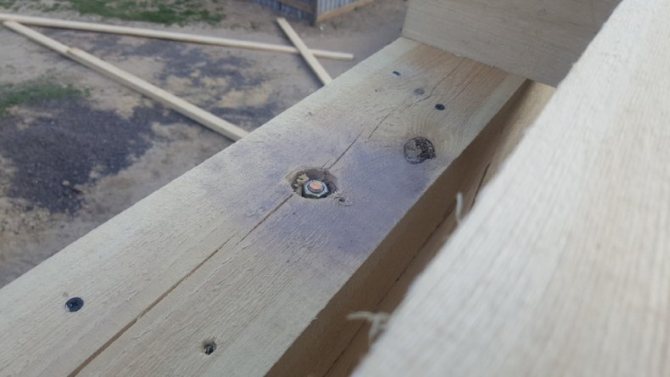

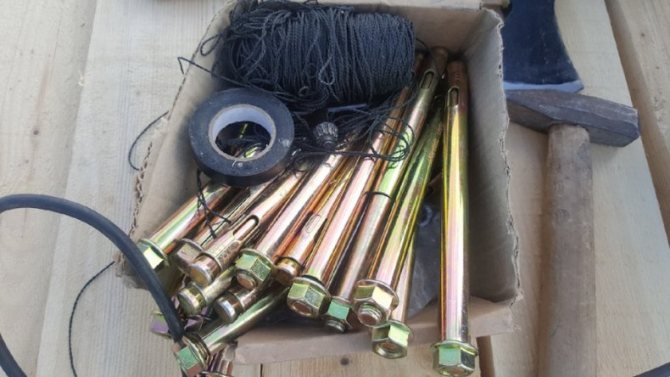

  Крепление анкерными болтами

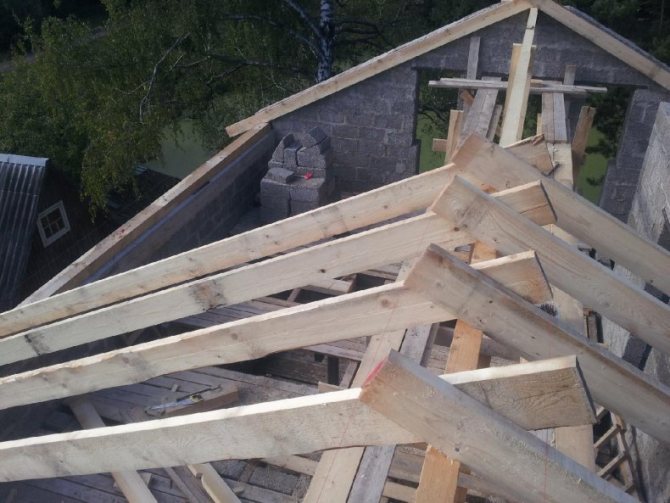

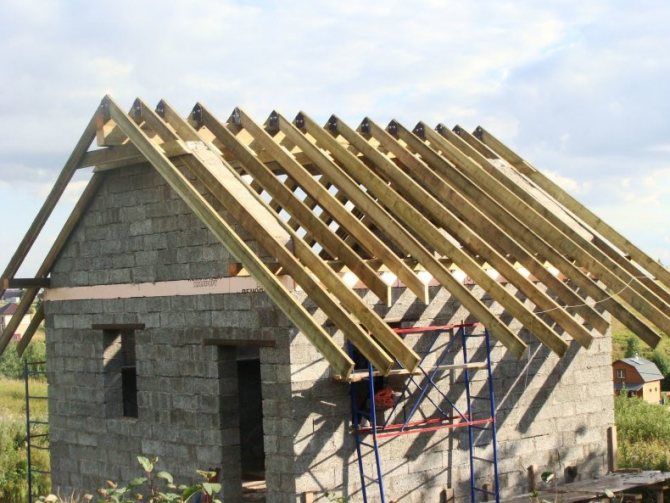

Стропильные ноги — это составные части крыши, которые одним концом упираются в стену дома, а другим под углом смыкаются с противолежащими стропильными ногами. Они составляют основу каркаса и опору будущей крыши.

Для эффективной защиты строения от любых погодных условий очень важно качество материала из которого они изготовлены.

ВНИМАНИЕ!

При установке конструкции, следите за качеством материала и обязательно обработайте древесину инсектицидными и защитными растворами. Помните, что небольшое количество личинок жуков, поедающих дерево, способны разрушить конструкцию в течение нескольких лет.

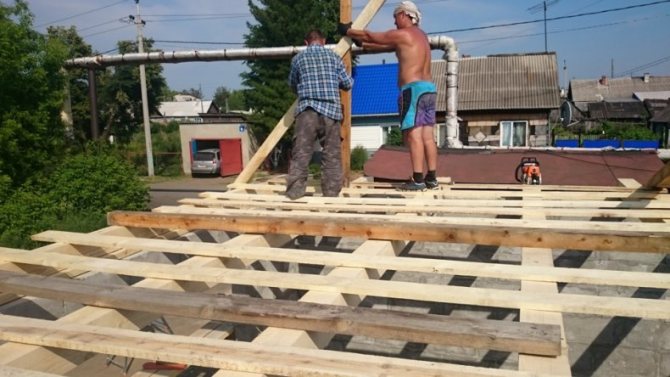

Лежень представляет собой брус, располагаемый в горизонтальном положении на опорные стены внутри строения. Все давление стоек системы стропил ложится на него, которое он, в свою очередь, пересылает опорной стене.

При монтаже лежня применяют брус сечением от 100х100 до 150х150 мм.

Перед креплением лежня важно установить положение срединной линии, на которой будет располагаться лежень. Замеры необходимо производить относительно мауэрлата, потому что при его помощи корректировались ошибки периметра. От боковых и фронтонных мауэрлатов надо отмерить расстояние, определенное проектом.

Под брусом стоит осуществить двойную изоляцию от влаги.

Монтаж лежня производят креплением его к внутренним стенам с использованием скоб или проволочных скрутков, которые можно предварительно заложить при строительстве дома или крепить с помощью анкеров.

Если стены дома пенобетонные или построены из прочих легких материалов, прежде монтажа лежня стоит изготовить армпояс и выпустить анкерные крепления, с помощью которых и будет произведена его установка. В случае установки под лежень кирпичных столбиков, крепится он так же к внутренним опорным стенам.

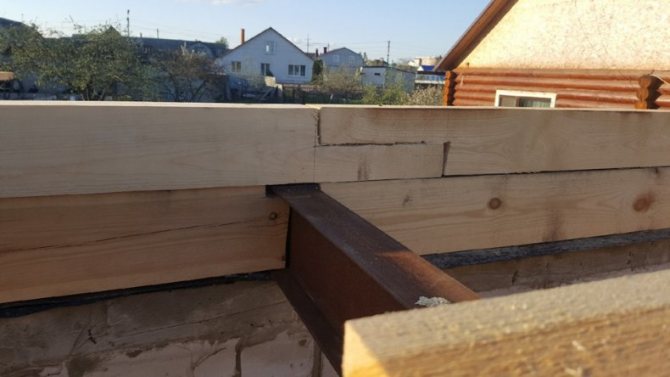

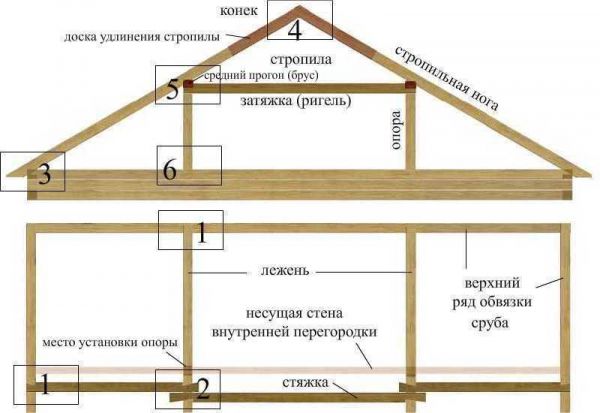

Мауэрлат

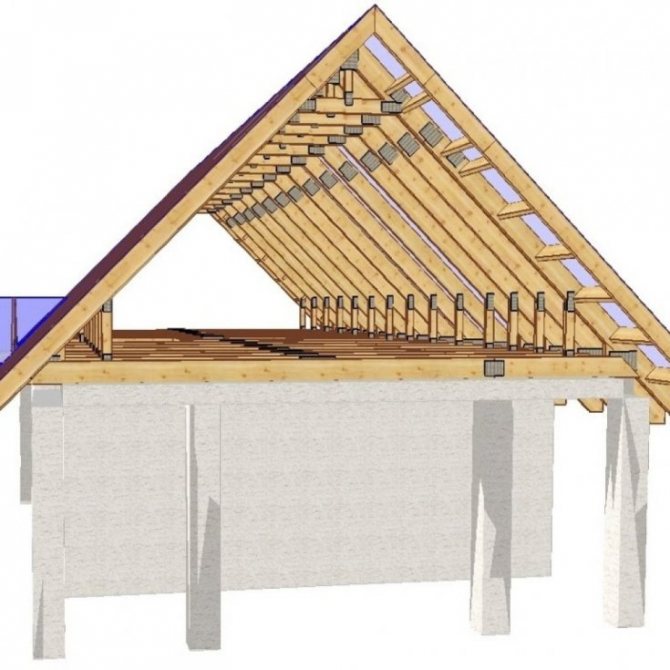

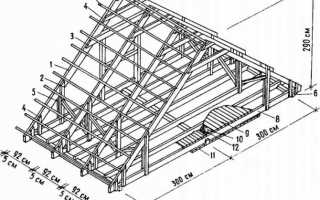

План двускатной конструкции

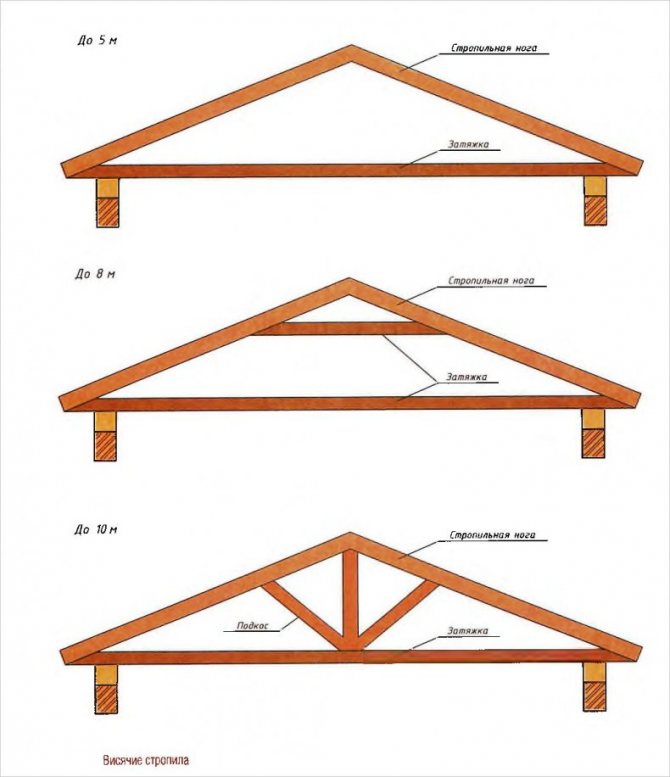

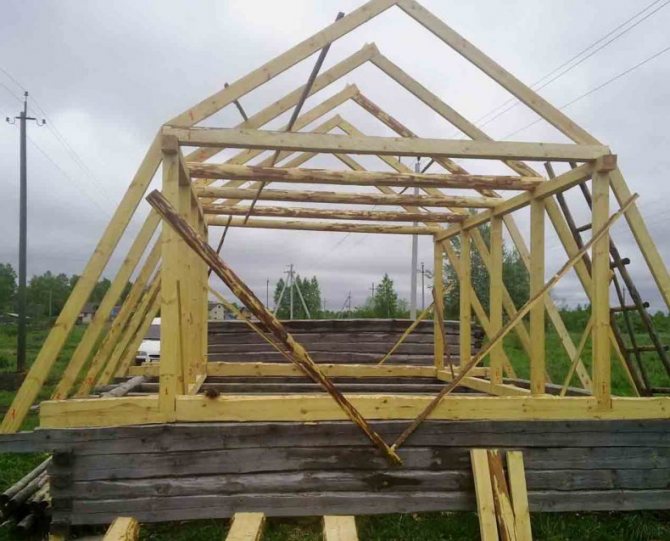

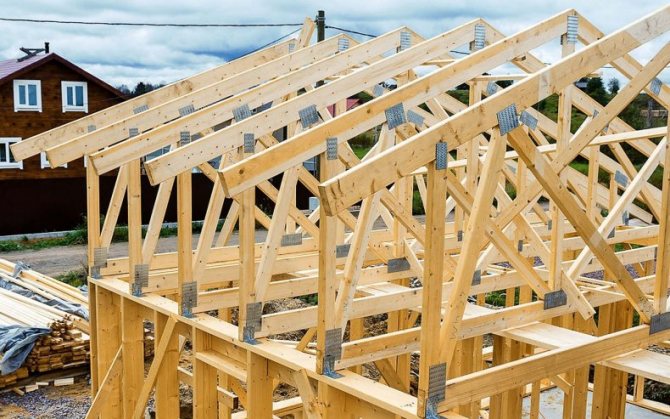

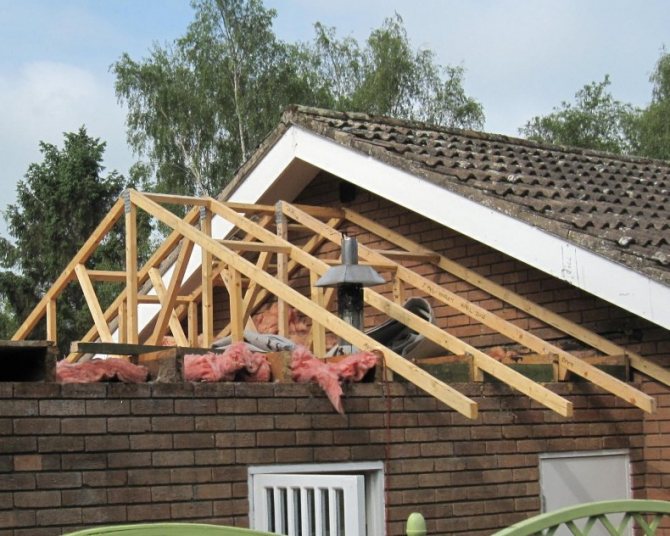

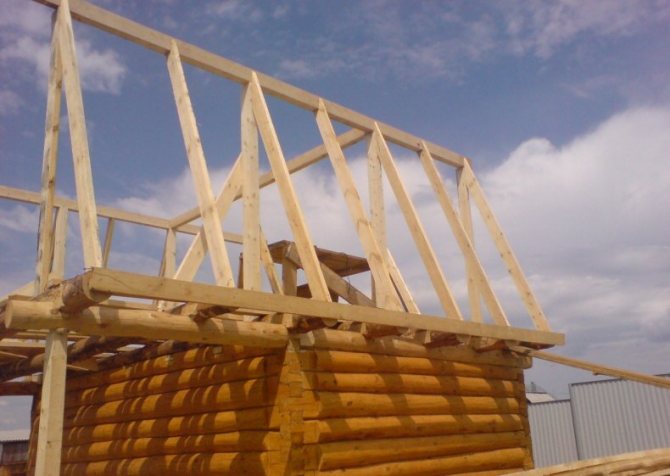

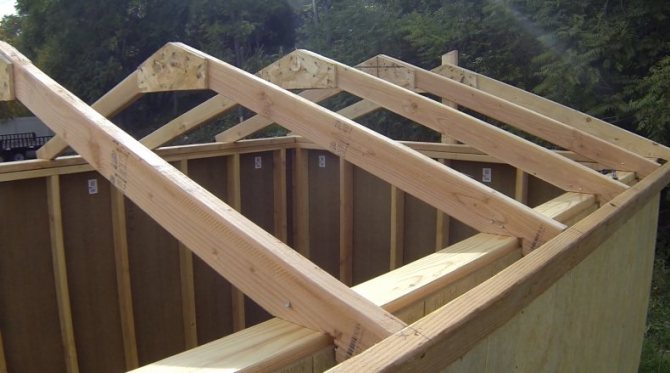

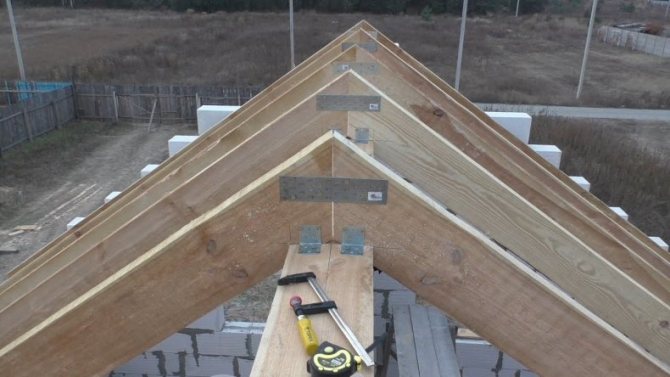

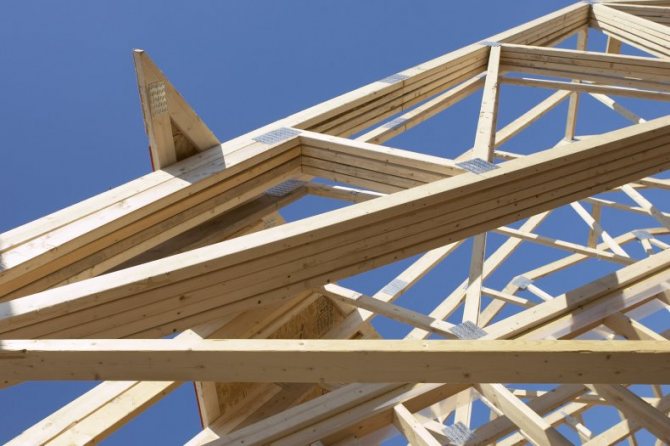

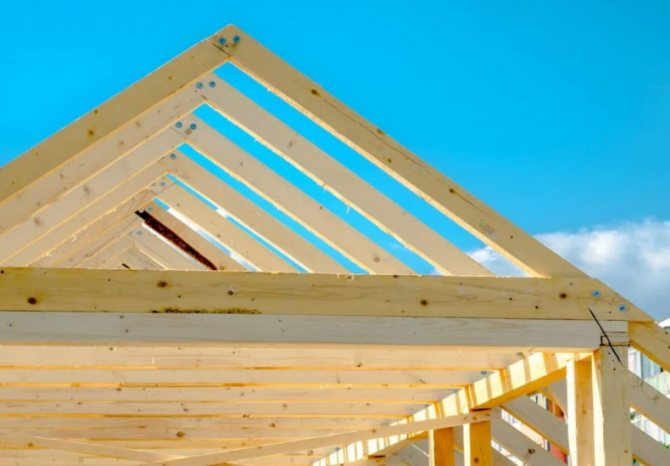

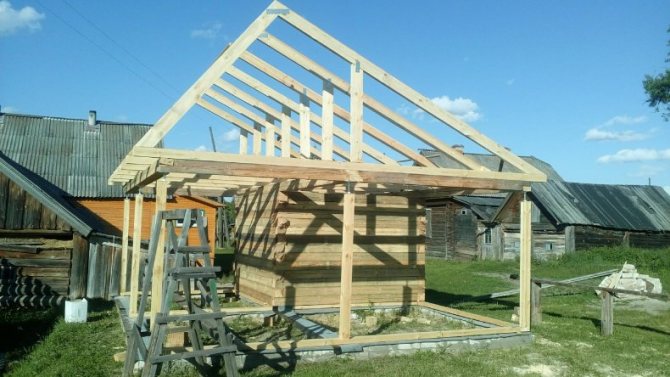

Монтаж висячей стропильной системы

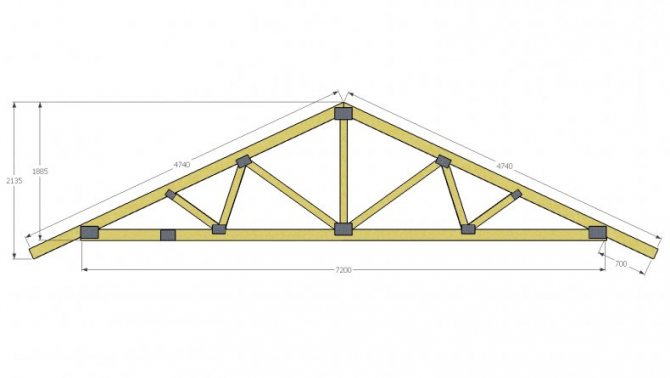

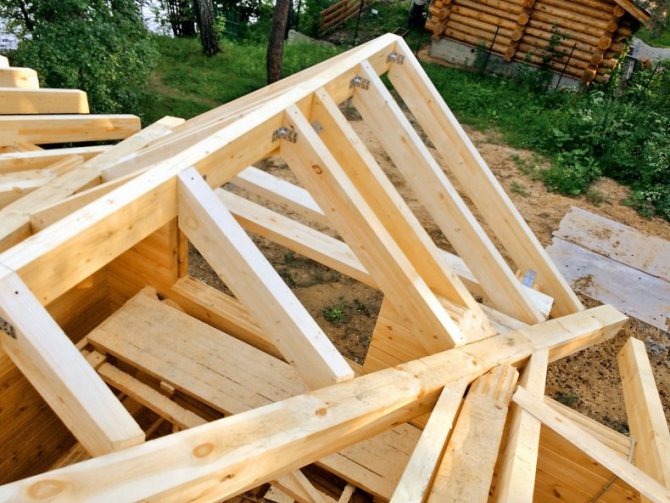

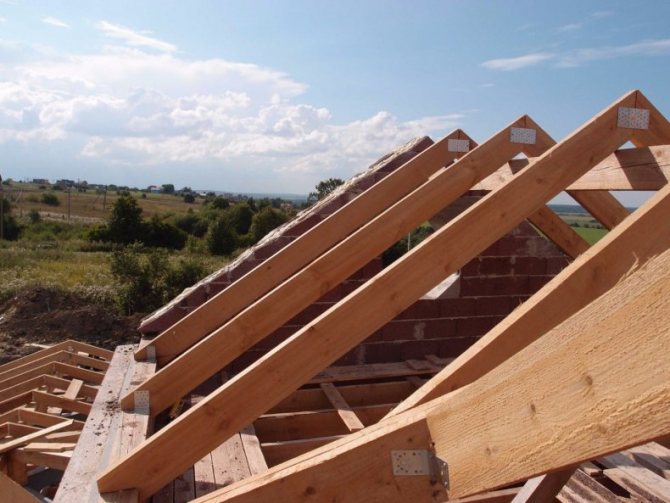

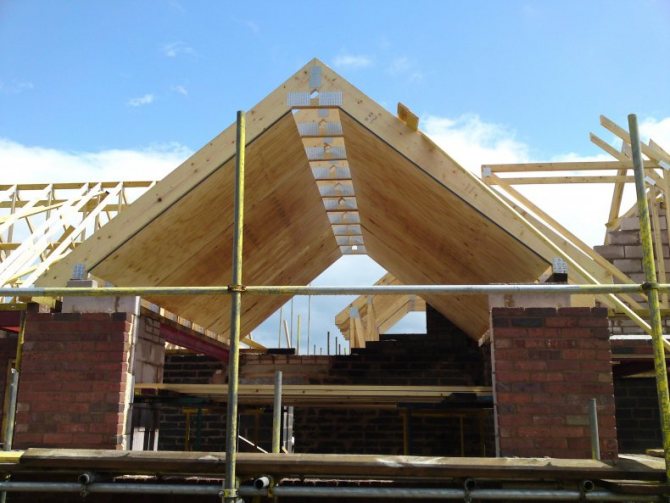

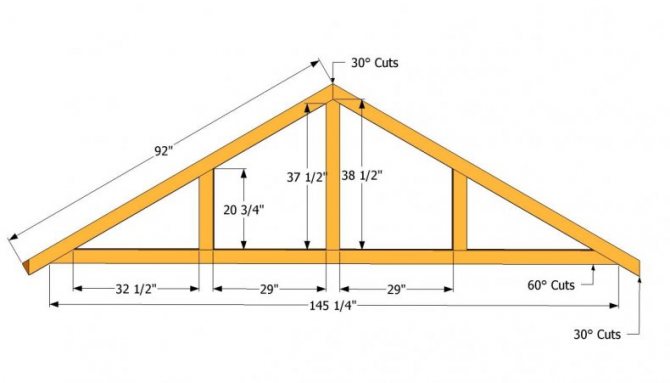

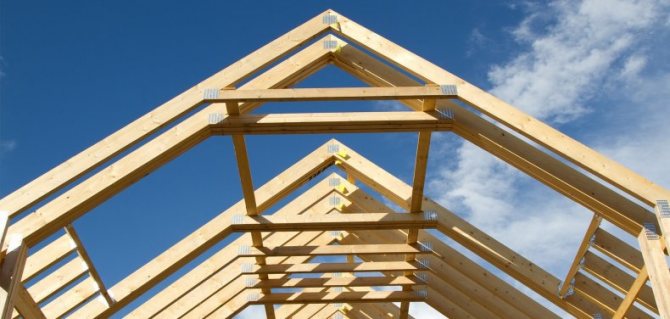

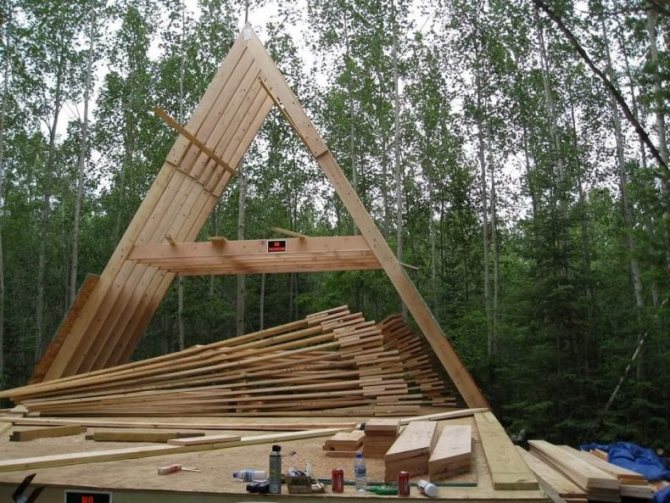

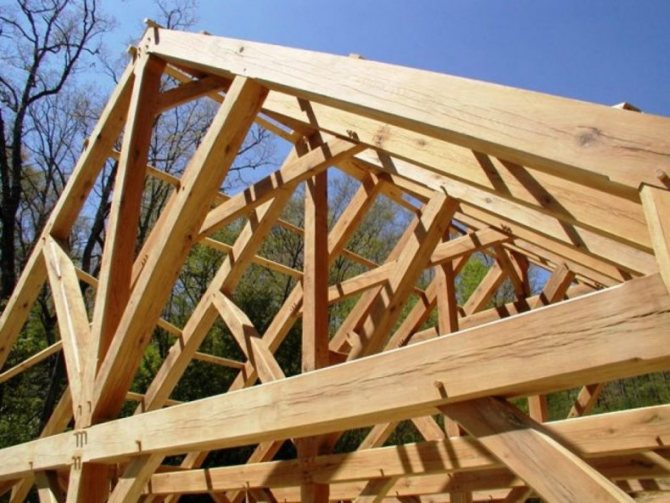

Фермы для стропильной системы такого типа гораздо легче конструировать на земле, после чего поднимать и крепить в уже собранном виде.

Угол между стропилами определяется по наклону. Обычно делают кровлю с наклоном 40°, но допускается уменьшение до 20°.

Длина стропил рассчитывается исходя из расстояния между наружными стенами и углом фиксации стропильных ног.

• Желательно, чтобы длина находилась в пределах 4-6 м, тогда конструкция будет максимально надёжной.
• В эту длину учитывается свес карниза в 50-60 см.

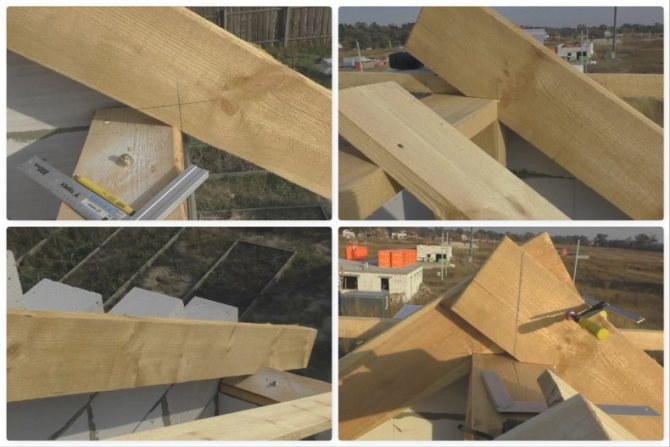

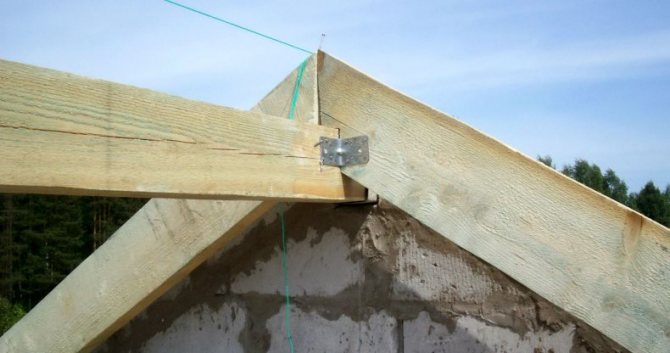

Вверху стропилины можно крепить такими способами:

• Встык;
• Внахлёст;
• В пазы.

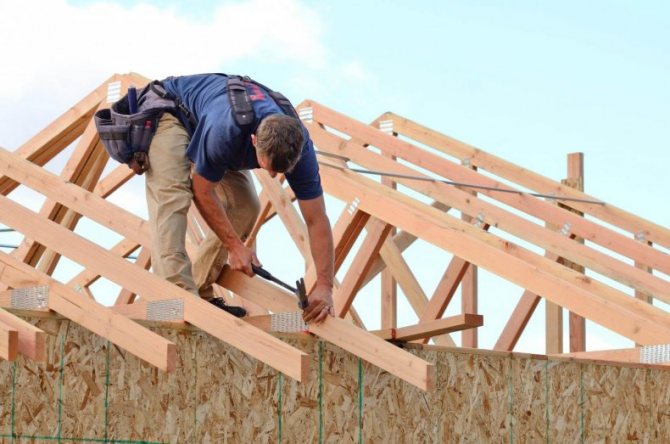

Ниже крепятся затяжки. Для крепления элементов можно применять болты или стальные накладки. Готовые конструкции поднимают на объект и монтируют на мауэрлат. Первыми монтируются крайние треугольники.

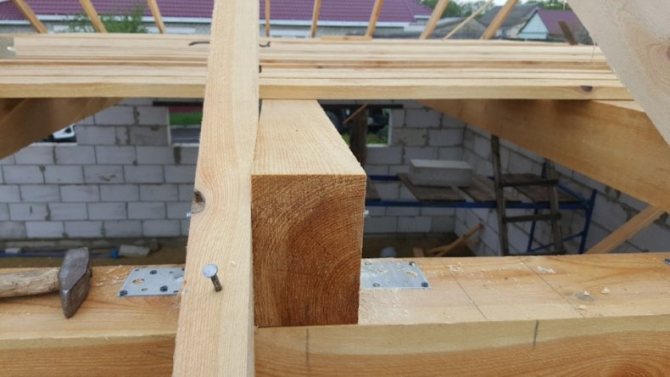

Важно строго выдержать вертикальность плоскостей. Для фиксации на мауэрлате используют уголки и болты. Между фермами должно быть одинаковое расстояние. Если конструкция большая, временно можно дополнительно закрепить их укосинами.

Проекты одноэтажных домов

Для того чтобы вам было легче определиться с конструкцией двускатной крыши, архитекторы сделали некоторые проекты, которые являются одними из самых распространенных. Рассмотрим каждый по отдельности.

1. Проект Z1 является одним из самых распространенных вариантов конструкции кровли в котором представлен современный дом с мансардой, выполненной в традиционном стиле. Многим хозяевам такой вариант нравится из-за теплого уютного дизайна, а именно оформления балконов и мансардных окон. Преимущества проекта Z1:

• из-за своей квадратной формы дом удобно разместить на участке;
• как во время строительства, так и во время эксплуатации дом не будет требовать очень больших вложений;
• дом имеет привлекательный внешний вид как снаружи, так и внутри;
• удобная внутренняя планировка, благодаря которой вы будете чувствовать себя комфортно;

1. Проект Z12 – это простой для реализации дом, в которой присуща большая двускатная крыша, в которой со временем можно обустроить дополнительную комнату. В этом проекте одновременно сочетаются удобства, компактность и экономичность. Преимущества проекта:

• небольшая площадь дома, простая незамысловатая форма;
• благодаря применению двускатной крыши есть возможность существенно сократить расходы на эксплуатацию помещения;
• отсутствие несущих внутренних стен предоставляет возможность выполнить сделать свою неповторимую планировку.
• Благодаря открытой кухне зрительно увеличивается площадь всего помещения, однако, при желании можно перегородить кухню от гостиной выполнив стеновую перегородку.
• Благодаря просторному чердачному помещению со временем, вы можете расширить площадь, изготовив в нем еще одну комнату.

1. Проект Z62. Дом, построенный по данному проекту, является экономичным в эксплуатации и строительстве, но в тоже время это не делает его несовременным и не привлекательным. Поскольку такой дом является достаточно красивым и современным. А все благодаря красиво оформленному балкону, уютной террасе, оригинальным элементам отделки фасада и грамотно подобранным оттенкам.



2. Проект Z42 это отличный вариант для постройки частных домов, хотя он является одним из самых маленьких проектов из представленных выше, ему присущи много достоинств ведь у него очень просторный и уютный интерьер, отделка выполнена из натуральных материалов таких как дерево и камень, оригинально оформленное крыльцо и многое другое.



Перечисленные выше проекты привлекают своим привлекательным внешним видом, красивой отделкой, качественно изготовленной крышей и многим другим. Однако это не все предлагаемые варианты постройки частных домов с двускатной крышей. Здесь перечислены самые распространенные способы, однако вы сами вправе решать каким именно должен быть ваш дом.

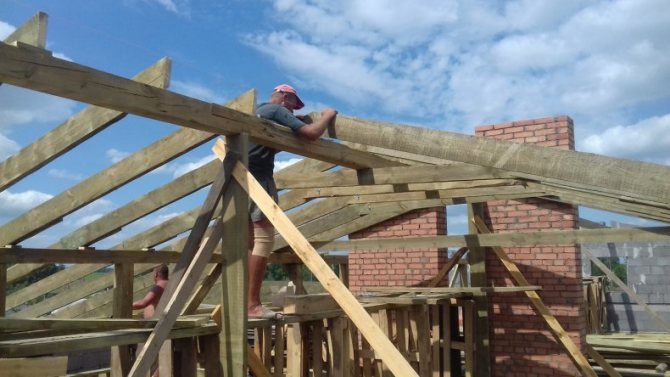

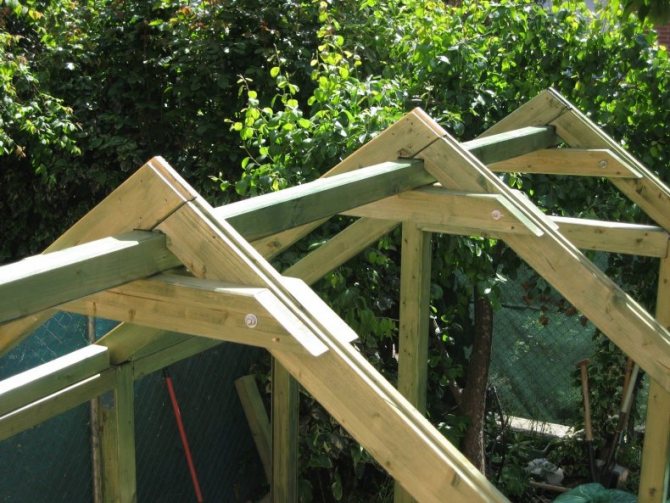

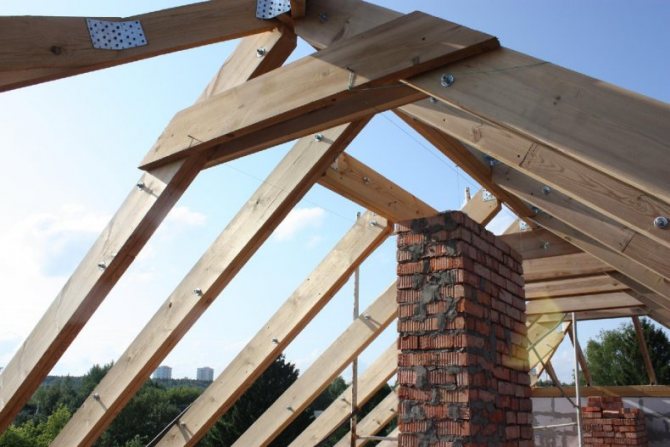

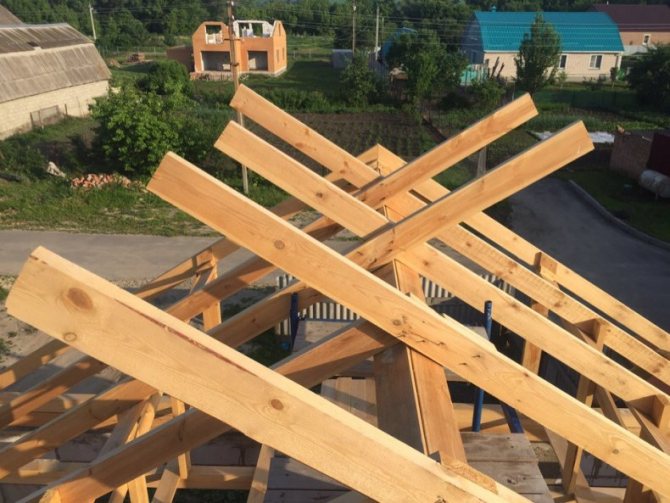

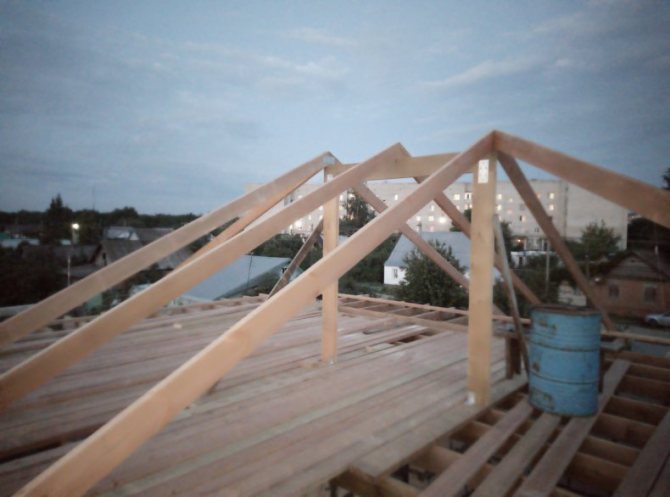

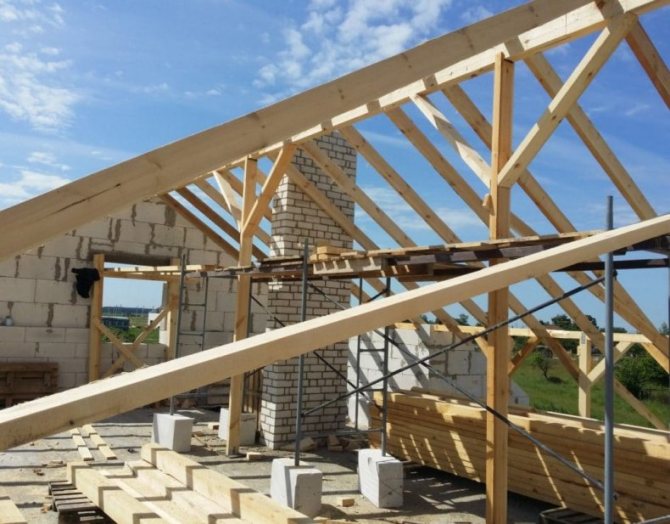

Сборка наслонной стропильной системы

Если дом большой и есть несущая стена по центру, имеет смысл соорудить надёжную стропильную систему наслонной конфигурации. Она монтируется несколько сложнее, но выдерживает повышенные нагрузки.

Инструкция, как сделать стропильную систему двускатной крыши:

• Укладка рубероида на среднюю несущую стену.
• Монтаж лежня на внутреннюю несущую стену. Для фиксации используются болты или стальные скобы.
• Фиксирование стоек на лежне. Оптимально применять бруски 10х10 см.
• Крепление горизонтальных прогонов в верхней части стоек. Чтобы временно надёжнее зафиксировать конструкцию, можно использовать распорки.
• Крепление стропилин к мауэрлату, прогонам и коньку.

Основные понятия и термины для крыши с двумя скатами

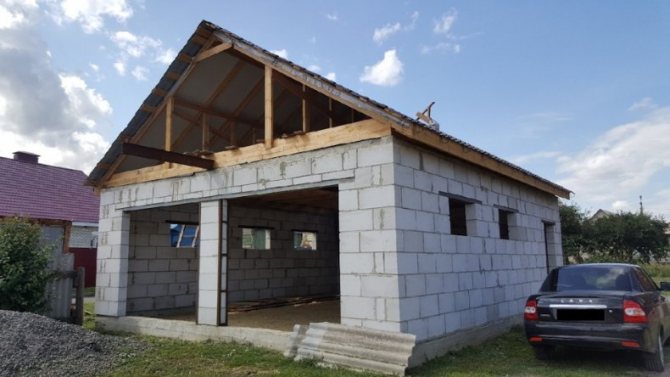

Двускатная крыша, выполненная своими руками считается оптимальным выбором как для загородного частного дома, так и для гаража. Скаты представляют собой две поверхности, расположенные под углом и имеющие точки опоры на несущих ограждающих конструкциях. Внизу может быть размещён уютный чердак или мансарда.

Потребитель может подобрать что-либо подходящее из разных вариантов исполнения, а ещё менять геометрию скатов. Также по своему вкусу он может выбрать вид фронтона двускатной крыши.

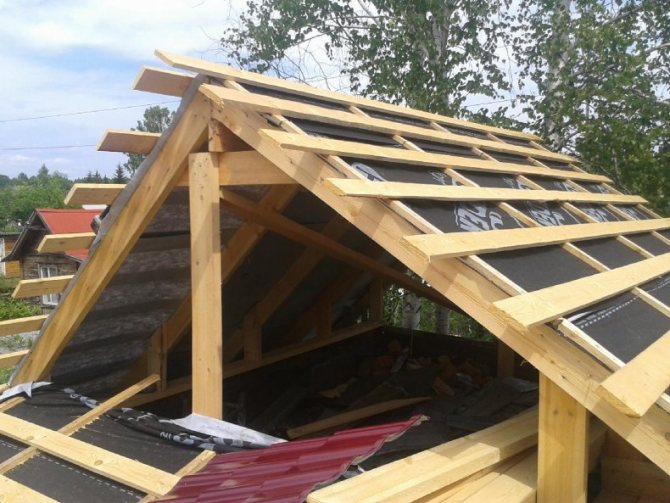

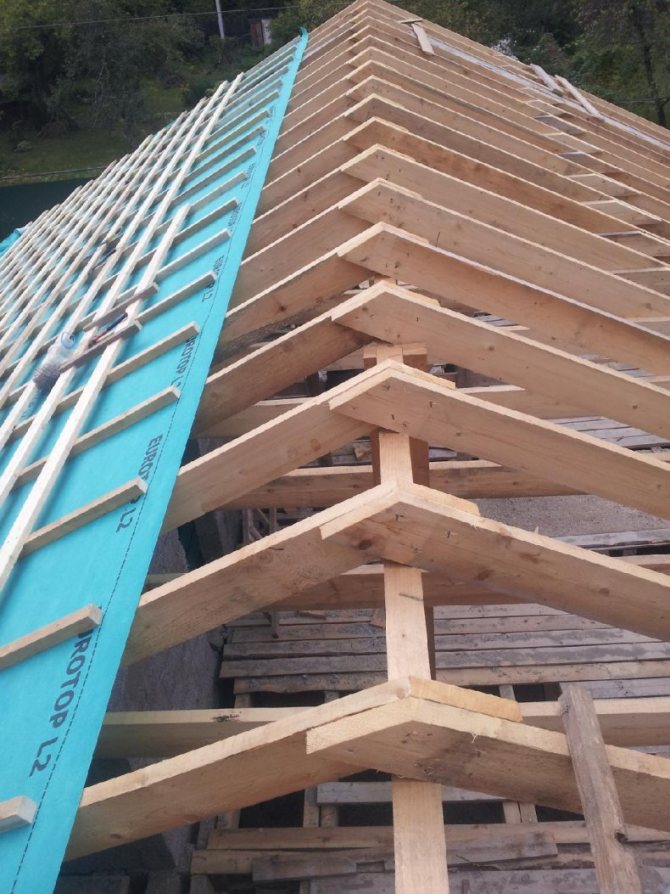

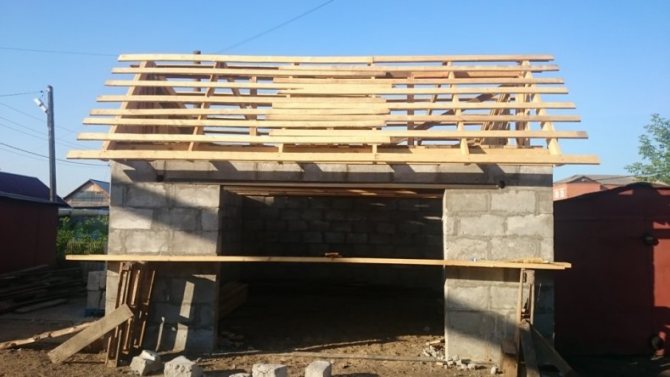

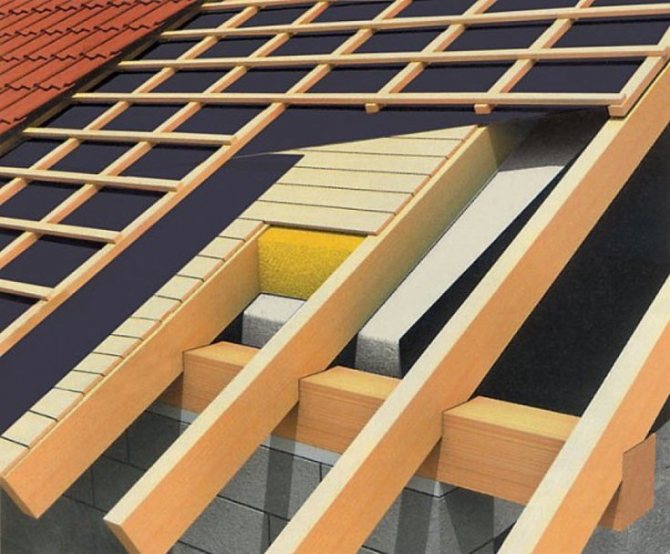

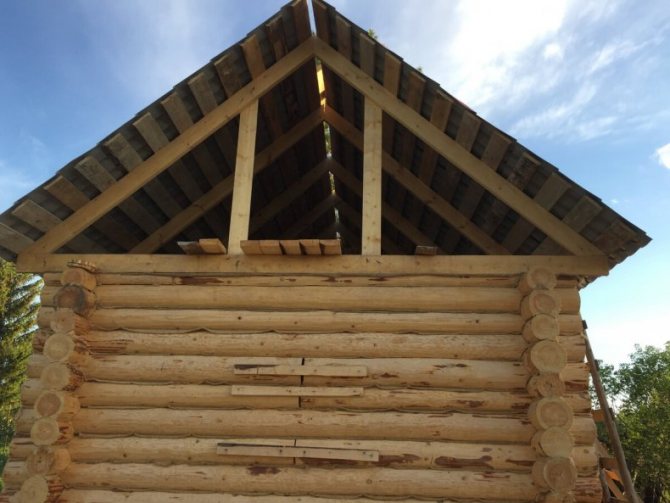

Обрешётка и монтаж кровли

Готовую стропильную систему следует обработать гидроизоляционным составом для защиты от влаги. Материал прокладывают от карниза к верхней точке. Обязательно нужно делать напуски с обеих сторон.

1. Для набивки обрешётки обычно используют доски шириной от 10 см, и толщиной до 4 см.
2. Допускается применение бруса сечением 5х5 см. Фиксировать доски необходимо с низа, постепенно двигаясь к верху.
3. Шаг между досками определяется исходя из веса и разновидности кровельного материала.
4. Чем тяжелее кровля, тем меньше должен быть шаг. Наглядно изучить все стадии сборки можно на видео, как сделать двухскатную крышу.
5. После монтажа желательно провести повторную обработку всех деталей из дерева антипиренами и антисептиком.
6. Затем можно переходить к укладке кровельного материала.

Технология монтажа может значительно отличаться исходя из специфики выбранного материала.

Для двухскатной крыши подходит любой тип кровельного материала – оцинкованное железо, профнастил, металлочерепица, гибкая черепица, шифер, ондулин и т. д. В процессе монтажа обязательно прокладывают гидроизоляционный слой, при необходимости также монтируют утеплитель.

Выбор кровельного материала

В наше время, производители предлагают довольно большое разнообразие материалов для перекрытия двускатной крыши вашего одноэтажного дома. Такие материалы довольно разные они отличаются между собой формой, весом, цветом, размером и многим другим. Но как определить какой материал подойдет лучше для домов с двускатной крышей? Материалы, производимые в наше время, имеют как достоинства, так и недостатки. У каждого из них своя ценовая категория. Именно поэтому мы вкратце рассмотрим каждый из них по отдельности. После чего вам будет легче определиться с выбором типа конструкции.

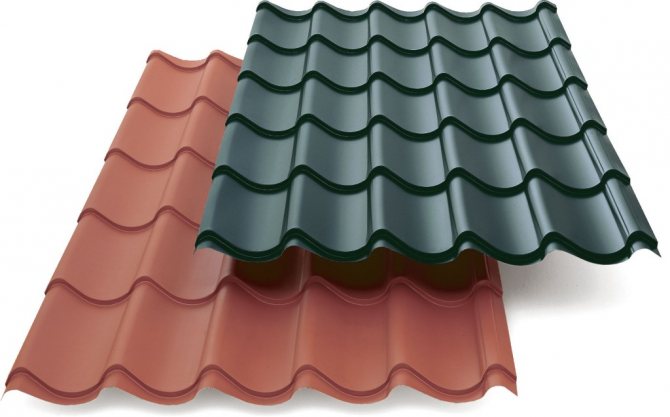

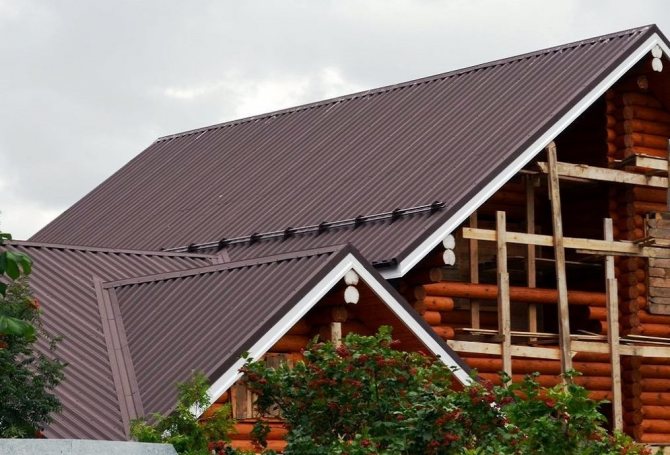

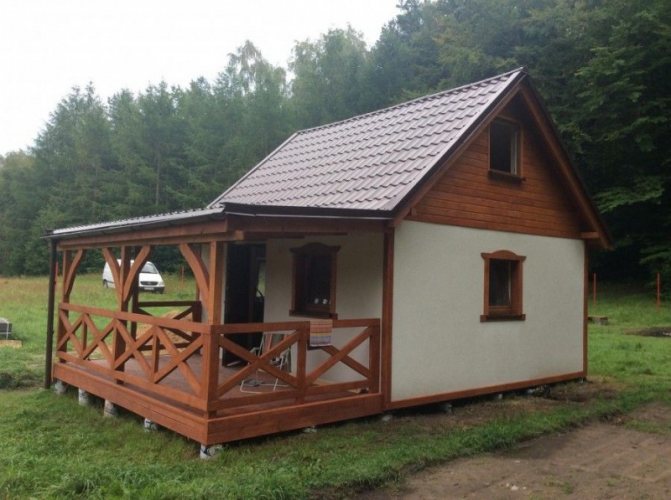

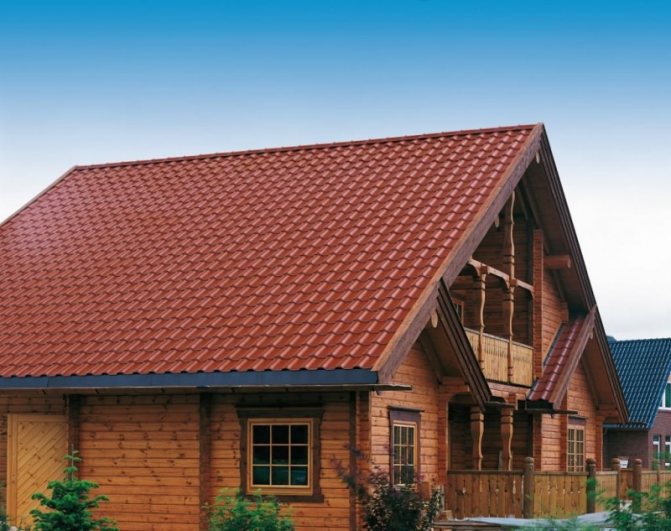

Металлочерепица

Этот кровельный материал пользуется большой популярностью, пока что ему не может составить конкуренцию ни один другой материал для перекрытия крыши. Ценится такой материал из-за своих многочисленных достоинств, а именно:

1. Износостойкость.
2. Стойкость при воздействии разных механических нагрузок.
3. Влагостойкость.
4. Стойкость при воздействии ультрафиолетовых лучей.
5. Легкий и удобный в монтаже.

При перекрытии частного дома металлочерепицей, давление, оказанное на фундамент и стены дома, будет минимальным. Цена металлочерепицы сравнительно невысокая, однако перед ее покупкой вам стоит учесть, что этот материал сопровождается высоким уровнем шума, особенно в дождевую погоду. Для того чтобы устранить этот шум, нужно потратится на шумоизоляцию.

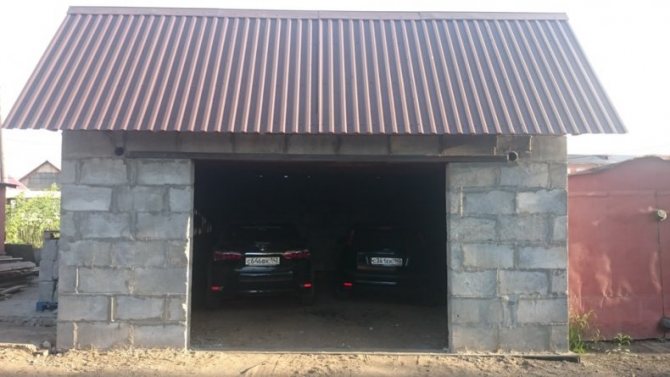

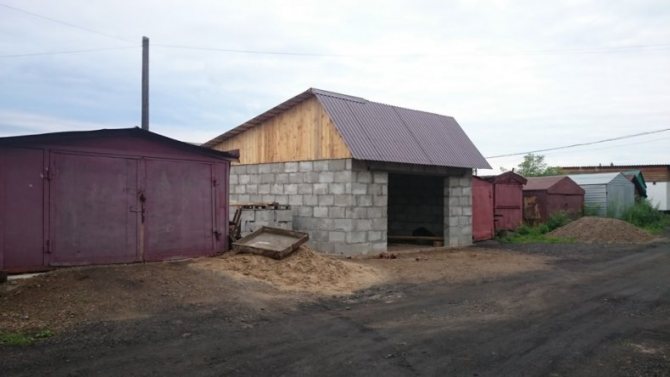

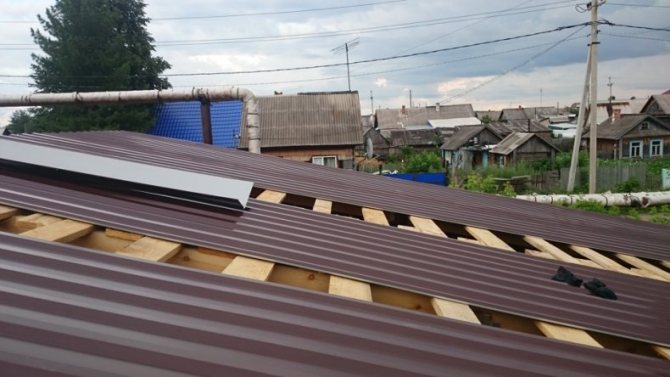

Профнастил

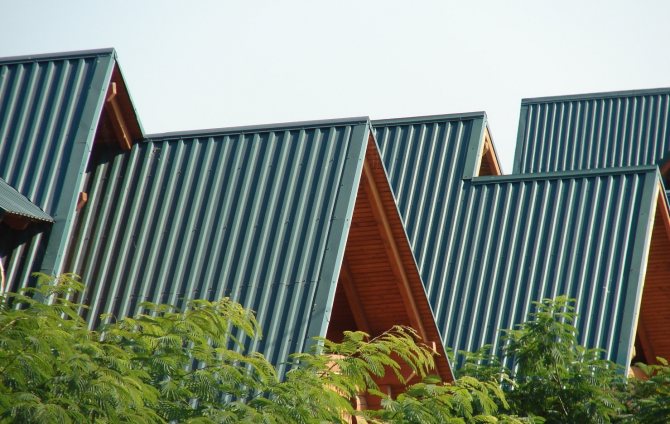

Профнастил – это качественный надежный материал, который довольно быстро монтируется и имеет прекрасные эксплуатационные характеристики.

Достоинства:

• экологичность;
• прочность;
• легкость;
• простота в монтаже;
• стойкость при перепадах температуры;
• разнообразие цветовой гаммы.

Недостатки:

• для того чтобы на внутренней стороне материала не образовался конденсат необходимо предварительно установить гидроизоляцию;
• достаточно высокий уровень шума во время дождливых дней;
• подвергается коррозии;

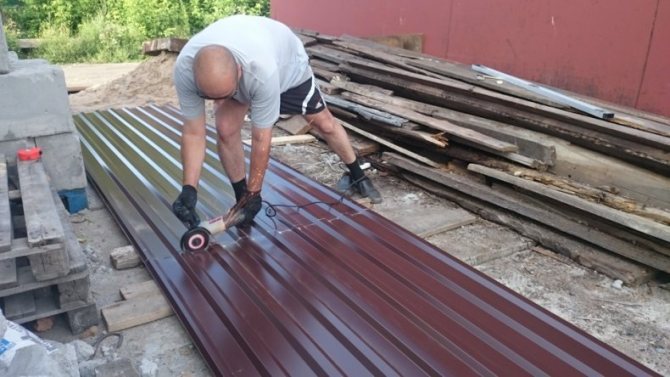

• срезанные болгаркой края необходимо закрасить, в противном случае материал начнет гнить.

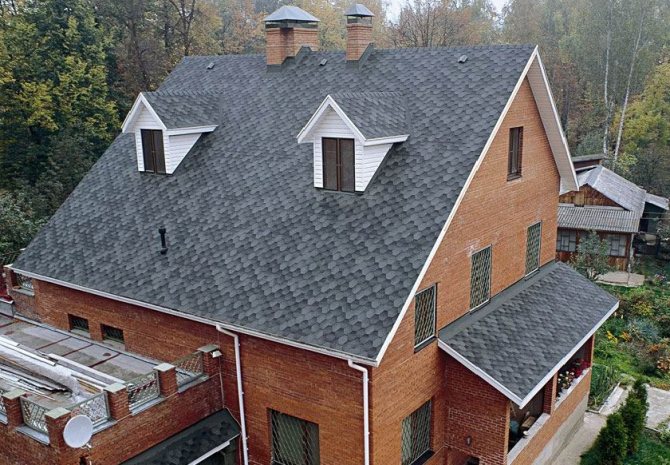

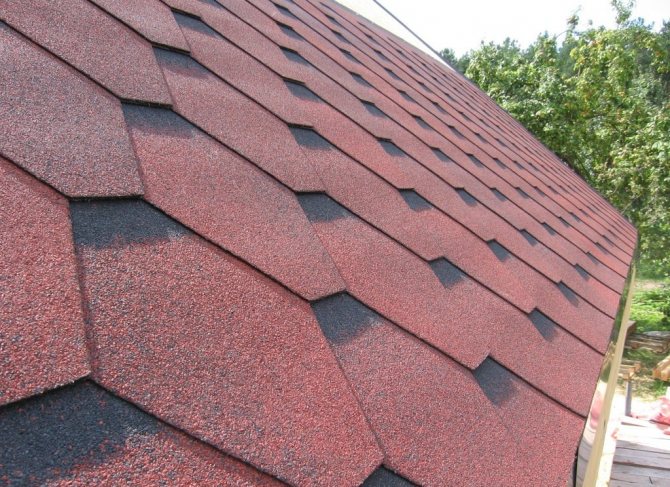

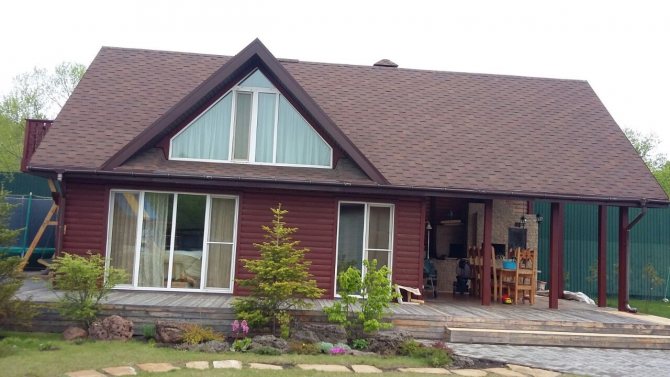

Гибкая черепица

Этот вариант покрытия крыши может похвастаться своим привлекательным внешним видом. Гибкая черепица – это бесшовное покрытие, в состав которого входит стекловолокно, пропитанное битумной мастикой. Материал обладает такими достоинствами:

• теплоизоляция;
• звукоизоляция;
• прочность;
• а также обеспечивает хорошую герметизацию.

Гибкая черепица отлично подойдет для тех хозяев, которые хотят выделить свой дом необычным и оригинальным решением выбора кровельного материала.

В наше время существует достаточно много кровельных материалов, они отличаются качеством, ценовой категорией, способом монтажа и так далее. Однако все они отлично подходят для перекрытия двускатной крыши. Разнообразие кровельных материалов вы можете увидеть на фото:

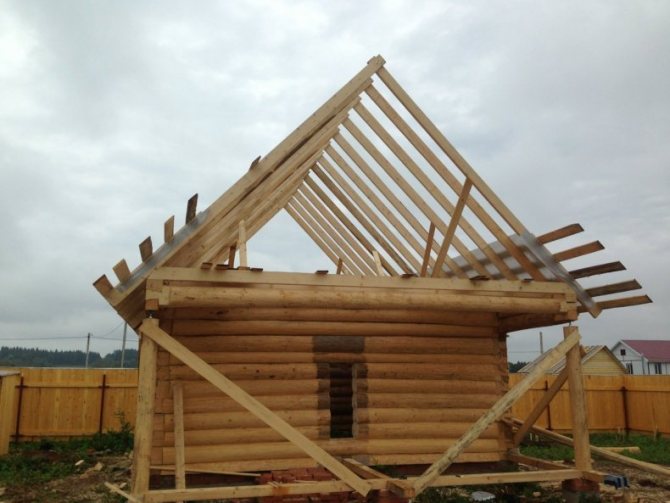

Фото двухскатной крыши
