Рекомендации по монтажу опалубки перекрытий на основе телескопических стоек

Опалубка перекрытий — это название полного набора всех компонентов опалубки для создания потолочных перекрытий разных размеров и видов.

Опалубку делают в зависимости от предпочтений заказчика и возможных технических характеристик. В статье пойдет речь о видах и подробной инструкции монтажа.

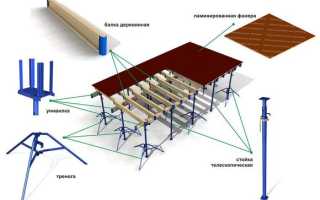

Опалубка перекрытий

Рекомендации по монтажу опалубки перекрытий на основе телескопических стоек

Процесс монтажа опалубки перекрытий на основе телескопических стоек
Стойки расставляются на рабочей поверхности согласно плана производства работ — ППР (схеме расстановки, расчету и т. п.). На подготовленное основание (бетонное перекрытие, подушка) устанавливается тренога, таким образом, чтобы поворотные ноги полностью располагались на поверхности, обеспечивая максимальную устойчивость конструкции. Затем необходимо поднять до упора фиксатор треноги.

Внутрь треноги устанавливается стойка, надежно закрепляя ее фиксатором, опуская его вниз.

Подобным образом устанавливаются все необходимые стойки.

Рабочей высотой перекрытия считается расстояние от пола (перекрытия, подушки и т.п.) до потолка (перекрытия). Соответственно, высота, на которую выдвигается стойка для достижения рабочего положения должна учитывать размеры применяемых материалов (балка, брус, доска, фанера).

ПРИМЕР:

Рабочая высота — 3000мм

• Балка фанеро-деревянная — 200мм (один слой)
• Фанера ламинированная — 18мм

Для вычисления высоты, на которую необходимо выдвинуть стойку необходимо произвести следующий расчет: Из 3000мм вычитаем толщину фанеры 18мм, получаем 2982мм. Из 2982мм вычитаем высоту балки 200мм и еще 200мм (балка укладывается в 2 слоя), получаем 2582мм. Это и есть высота, на которую необходимо выдвинуть стойку для заливки перекрытия на высоте 3000мм.

Следующим этапом монтажа является выдвижение стоек на рабочую высоту. Процесс выдвижения стойки на рабочую высоту выглядит следующим образом:

Нижняя опора (внешняя труба) стоит на перекрытии, вручную на необходимую высоту выдвигается верхняя опора (внутренняя труба), в необходимом положении она фиксируется серьгой — фиксатором. Затем в верхнюю опору сверху устанавливается унивилка.

Следующим этапом монтажа является укладывания первого, нижнего слоя балок в унивилки. Далее поверх первого слоя балки, перпендикулярно ему укладывается второй слой.

ПРИМЕЧАНИЕ:

Первый слой балки укладывается в унивилки параллельно друг другу. Расстояние между балками нижнего слоя обусловлено расстановкой стоек. Расстояние между балками верхнего слоя не должно превышать 500 мм (это расстояние может быть сокращено). Длина балки зависит от расстановки стоек, от расстояния между стойками.

Некоторые строители для удешевления вместо балки используют деревянный брус. Это ОЧЕНЬ ОПАСНО, так как сильно ослабляет конструкцию и может привести к обрушению.

Следующим этапом монтажа является изготовление палубы (стола) из ламинированной фанеры. Для этого поверх балки настилается фанера таким образом, чтобы между листами не было зазоров. Крайние листы по периметру крепятся к балке при помощи гвоздей.

ПРИМЕЧАНИЕ:

Для крепежа фанеры к балке также можно использовать саморезы, но это затруднит процесс демонтажа. Крепить необходимо ТОЛЬКО крайние листы по периметру. Крепление ВСЕХ листов не только затруднит процесс демонтажа, но и может привести к увеличению нагрузки при заливке бетона в не предусмотренных для этого местах. Не стоит забывать и о том, что с каждым новым отверстием балка и фанера приходит в негодность.

Когда палуба готова, необходимо ее точно выставить на заданную высоту и выровнять по горизонту. Делается это при помощи гайки находящейся на нижней опоре.

Заключительные этапы:

• Согласно ППР на палубу раскладывается и вяжется между собой арматура.
• Создается защитный слой между фанерой арматурой при помощи пластиковых закладных.
• Для создания заданной толщины перекрытия по периметру палубы изготавливается отбортовка (бортики).
• Заливка бетона.
• Вибрирование бетона.
• Выдержка бетона.

Каркасная установка

Каркас должен заводиться на кладку из кирпича на 15 см и больше. При изготовлении в готовом доме, в котором производится ремонт, для завода арматуры в стену в ней делаются отверстия при помощи перфоратора. Стыки с поперечной укладкой арматуры должны быть тоже сварены, или, в крайнем случае, перемотаны стальной проволокой, которую нужно обжечь перед применением для большей эластичности. Для этого материал нагревается на огне и естественным образом остывает. Воду для охлаждения применять нельзя, так как таким образом проволока закалится еще больше.

Специфика и преимущества опалубки

Технология опалубки и материал для её изготовления влияют на стоимость перекрытия и сроки выполнения работ. Опалубка может быть 2 типов:

• съемной: используется, как правило, при многоэтажном строительстве или множественной застройке;
• несъемной: устанавливается чаще всего в частном секторе, с целью экономии текущих затрат на строительство.

При соблюдении технологий установки и заливки оба способа устройства монолитной плиты гарантируют получение некоторых преимуществ:

• снижение затрат на строительство;
• прочность и надежность плиты;
• возможность устройства перекрытия сложной формы;
• возможность осуществления работ своими силами.

Поклейка пенопласта

Зачастую потребители выбирают отделкой потолочной поверхности пенопластовые плиты, которые имеют ряд достоинств. Они просты в установке, легковесны, что позволяет устанавливать их своими силами, дёшевы и имеют весьма привлекательный внешний вид.

Для крепления пенопласта непосредственно к бетонной поверхности следует уделить особое внимание клеевому составу, на который будут крепиться плиты. Дело в том, что бетонная поверхность не обладает хорошим сцеплением с другими материалами, в отличие, например, от грунтовки. Именно поэтому нужно уделить особое внимание выбору клея.

Существует несколько вариантов крепления пенопластовых плит к бетонному потолку:

• Специализированный клей для пенопластовых плит;
• Жидкие гвозди;
• Дюбеля;
• Клей-пена.

Важно, не пытаться сэкономить на клеевом составе для пенопласта. В противном случае полученный после оклейки результат может вас разочаровать. Крайне необходимо также следить, чтобы между плитой и бетонной поверхностью не оставалось зазоров. Если же зазор всё же образовался, его нужно устранить при помощи герметика.

Если пенопласт будет прикреплён к бетонной поверхности надёжно, то комната будет выглядеть презентабельно, а кроме этого плиты пенопласта выполняют теплоизоляционную функцию, защищая поверхность от проникновения сквозняков.

Монтаж опалубки перекрытия: последовательность и тонкости работ

По сути, установка опалубки перекрытий – работа не сложная, но, тем не менее, сопряжена с некоторыми трудностями, всевозможными тонкостями и нюансами, которых здесь хоть отбавляй. Но самое интересное, что все эти тонкости и нюансы в большинстве случаев возникают только в случае с изготовлением опалубки из подручных материалов – если говорить о заводской опалубке, то их нет, и если четко соблюдать технологический процесс, то возникнуть они, в принципе, не должны. Естественно, строительство дома своими руками осуществляется с целью сэкономить деньги – именно по этой причине и ведется разговор об опалубке перекрытий своими руками. Изготавливается она следующим образом.

Опоры. Это, пожалуй, самое сложное, с чем придется столкнуться в процессе выполнения работ по установке горизонтальной опалубки для перекрытий – здесь очень важны несколько моментов. Во-первых, это надежность установки стоек и их прочность – следует понимать, что опорам придется выдерживать вес, исчисляемый не килограммами и даже не сотнями килограммов. Сами по себе стойки должны быть мощными и укрепляться они должны самым капитальным образом. В этом отношении лучше отдать предпочтение металлическим опорам – несмотря на то, что работать с ними сложнее и сам материал стоит дороже, именно он способен обеспечить надежность конструкции. Кроме того, посредством сварки такие стойки достаточно просто устанавливаются даже своими руками. Во-вторых, это плоскость установки. По большому счету, если стойки вы установите, то и создать четкую горизонтальную плоскость вверху них будет несложно. Плоскость отмечается на каждой опоре с помощью лазерного или гидравлического уровня, после чего каждая опора срезается по отметке.

Установка опалубки перекрытий фото

Монтаж опалубки перекрытия фото

В принципе, все. И добавить по поводу вопроса, как изготавливается опалубка для монолитного перекрытия, остается не так уж и много. В частности, упомянуть о размерах и прочих параметрах. Во-первых, это стойки, которые устанавливаются рядами – в большей степени шаг установки зависит от их материала. Стандартно расстояние между соседними стойками в ряду составляет 1,5м, а расстояние между рядами, опять-таки, в зависимости от частоты установленных стоек, может варьироваться в пределах от 1,5 до 2,5м не более. Во-вторых, поперечные балки – укладываются не более чем через метр. Ну а вообще все эти размеры являются расчетными величинами и зависят от множества факторов. В частном строительстве их, конечно, не слишком рассчитывают, а просто делают так, чтобы бетон не провалил и не раздавил опоры и листы опалубки – в большинстве случаев с огромным запасом прочности.

Выравнивание

Выравнивание потолка шпаклевкой будет оптимальным, если на потолке не будет никаких заметных дефектов.

Какой бы ровной не была изготовленная опалубка, потолок после ее снятия все равно нужно выравнивать дополнительно. Есть два способа выравнивания потолка, но перед тем, как заняться этим, необходимо проверить качество изготовленной плоскости гидравлическим уровнем.

Выравнивание шпаклевкой подойдет, если нет больших дефектов в изготовленном потолке, и не потребует больших финансовых вложений. При этом не изменится высота потолка. Шпаклевка это хороший материал для выравнивания потолка, он дает потолку «дышать». Но шпаклевка потолков – это пыльная и трудоемкая работа, требующая время для высыхания каждого слоя материала. Шпаклевкой нельзя устранить больших дефектов или перепадов уровня. Этот материал реагирует на усадку здания появлением трещин.

Вариант выравнивания при помощи гипсокартона подойдет для плоскости с большими перепадами и другими дефектами. Это экологически чистый материал, с которым потолок будет дышать так же, как и со шпаклевкой. Гипсокартон может скрыть все коммуникации, и с ним можно воплотить в жизнь любые дизайнерские решения.

Качественная заливка бетонных потолков возможна только при использовании необходимых материалов и инструментов, тщательном выполнении всех требований и следовании советам специалистов.

На первый взгляд кажется, что бетонный потолок в комнате просто не обработан как следует. Но это не так, для того, чтобы достигнуть такого эффекта, мастерам пришлось потрудиться.

Самым распространенным стилем, где используют такой прием, является лофт. В современном мире он завоевывает все больше внимания.

Монтаж опалубочной фанеры плиты перекрытия

Монтаж опалубочной фанеры плиты перекрытия

Когда верхний горизонт накинут, а в идеале, и доведен до нужной отметки, начинается укладка фанеры. Укладывать ее, начинают от несущих конструкций. При этом первый ряд, прокидывая вдоль колонн, чтобы задать направление остальным. На солидных объектах, где количество типовых этажей велико, всегда имеется технологическая схема укладки целых листов фанеры, а при детальной проработке схемы опытными рабочими и прирезной фанеры тоже.

Перед началом укладки, ригеля в области куда будет укладываться лист, подымаются в монтажное положение, распределяются равномерно по длине листа. Обязательно на стыке ригель укладывается либо вдоль стыка, либо на его краю. Затем на выставленные ригеля укладывается лист фанеры, выставляются ригеля на следующий лист и так далее.

По краям фанера при необходимости прибивается гвоздями к ригелю. На краях палубы всегда нужно учитывать не менее 0.25 м. дополнительного выпуска фанеры, чтобы потом оставалось место к чему крепить борта палубы и усилить ее дополнительными гвоздями, чтобы избежать срывов фанеры от порывов ветра. К слову, палуба без армирования, является местом повышенной опасности, ибо очень неустойчива и восприимчива к воздействию стихии, ее всегда стараются дополнительно нагрузить по краям и как можно быстрее начать армирование горизонта.

Дизайн потолка в стиле лофт

Этот вариант отделки почти не нуждается в особом декорировании и обработке. Бетонный потолок в стиле лофт нужно просто правильно осветить. Для придания потолку нужного цвета поверхность окрашивают.

Поверхность бетона должна выглядеть небрежно, небольшие наплывы добавят требуемого эффекта

Полезная информация! Для брутальности можно добавить металлические или деревянные декоративные балки.

Бетонный потолок в интерьере важно осветить так, чтобы он не казался тяжёлым и мрачным. Для лофтового дизайна потребуются свисающие сверху люстры. Стилистика светильников должна соответствовать выбранному дизайну:

• Лампы накаливания без плафонов помещают над рабочими зонами. Подвесы могут быть разными по длине, а лампы различаться размерами и мощностью.

Свисающие люстры разной формы и размера создадут разный световой сценарий

• Светильники – споты. Галогеновые приборы могут иметь разное направление и подчёркивать те или иные участки поверхности.
• Люстра в форме вентилятора. Этот светильник, позаимствованный из офисного пространства, осветит и декорирует потолок.
• Освещение в стиле хай-тек. Эти необычные и яркие приборы идеально вписываются в стиль лофт.

Серый бетон подчеркнёт оригинальную люстру

• Классические люстры с хрустальными подвесками, множеством небольших ламп и изысканными линиями подчеркнут стилистику интерьера.
• Люстры в ретро – стиле органично впишутся в лофтовый дизайн и оттенят его аскетичность.

С помощью освещения можно добиться от бетонной плоскости совершенно разных результатов.

Детали конструкции

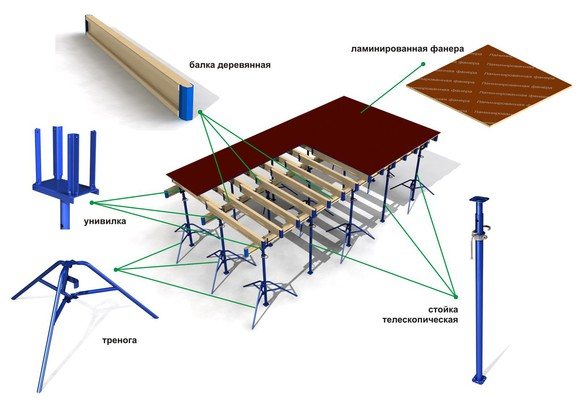

В перечень элементов опалубки перекрытий, из которых собирается формообразующий каркас, входят:

• Горизонтальные щиты, которые изготавливаются из влагостойкой фанеры, плит полистирола и пр.;
• Вертикальные щиты, устанавливаемые для создания бортов и выполнения перекрытия требуемой толщины;
• Стойки, которые поддерживают монолитное перекрытие;
• Треноги, являющиеся опорами для стоек;
• Продольные и поперечные балки, закрепляемые в унивилках.

Элементами опалубочной конструкции также могут служить домкраты, устанавливаемые у основания стоек. С их помощью производится выравнивание опорных стоек по высоте.

Основные особенности

Особенностью такой опалубки является, прежде всего, то, что съемная головка стойки способна сразу держать две балки, размещенные внахлест, которые можно без проблем передвигать по данной головке, поэтому конструкция может использоваться с любыми опалубками для перекрытий. Стойки-треноги сами по себе достаточно устойчивы, а также расположенные по ним поперечные и продольные балки можно устанавливать на расстояниях, которые соответствуют требованиям предстоящей нагрузки. Для высоких нагрузок расстояния должны быть меньше, а для меньших нагрузок и перекрытий меньшей толщины расстояние между стойками и устроенными сверху прогонами может увеличиваться.

В этой конструкции используются деревянные балки Н20. Они изготавливаются из высокопрочной ели и имеют форму двутавра, достаточно устойчивые и широкие пояса. Компактная форма обеспечивает устойчивость и прочность балки, а за счет пятислойного склеивания резко увеличивается общая жесткость. Даже если гвозди будут прибиваться по краям, балка не расколется. В случае необходимости ее можно распиливать в любом месте, даже наискось: прочностных характеристик это не уменьшает.

Виды опалубки перекрытий (монолитная и балочно-ригельная)

Опалубка перекрытий классифицируется исходя из способа ее применения, типа конструкции, а также материала изготовления. Согласно способам ее использования различают съемные и несъемные конструкции. Отдельно можно выделить подвид съемной опалубки — скользящая.

В последнем случае монтаж происходит с применением материалов, которые становятся затем частью перекрытия, например, с такой целью используется профлист или пенополистирол. Съемную опалубку можно передать или взять в аренду — на нужное количество дней. В качестве материала могут быть использованы обычные дощатые конструкции, алюминиевые и стальные, фанерные опалубки.

Согласно типу конструкции, своими руками можно изготовить такие опалубки:

• монолитная;
• балочно-ригельная;
• кессонная опалубка;
• рамная или вертикально щитовая опалубка;

Установка опалубки для монолитного перекрытия своими руками происходит с применением телескопических стоек. С ее помощью формируются наклонные поверхности. Ее устройство включает такие элементы: палубу (двутавровые балки с ламинированной фанерой) и опорные части (телескопические стойки).

При монолитном строительстве разбирать устройство — снимать боковые щиты — можно через 3 дня после заливки. Через сколько можно снимать опорные балки зависит от длительности достижения бетоном характеристик заложенных в проекте.

Применение опалубки для перекрытий

Балочно-ригельная технология предусматривает монтаж каркаса из балок и ригелей с дальнейшей укладкой на них щитов. Такое устройство имеет неоспоримое преимущество — можно формировать конструкции любой длины без ограничений.

Монтаж щитов производится на полу, а затем стягивается через ригели при помощи шпилек (двухпалубная конструкция) или опираются на подпорки (однопалубная конструкция).

Кессонная и рамная конструкция для перекрытий

Установка кессонных опалубок своими руками предусматривает их монтаж на щиты перед тем, как заливаются объемные элементы, например, ламинированная фанера. Щиты формируют кессонный каркас. Опалубка включает такие элементы, как палуба, стойки, которые можно взять в аренду.

Устройство с падающими головками

Эта конструкция универсальна, она включает потолочную опалубку с несущей системой потолочных панелей и продольных балок и «падающими» головками. Монтаж балок осуществляется на «падающие» головки, которые необходимо предварительно закрепить на оголовки выдвижных штанг опорных стоек. Штативы стоек обеспечивают устойчивость в процессе монтажа несущих ригелей, которые защемляют в «падающих» головках. На уже собранную несущую конструкцию укладываются опалубочные панели. Укладка осуществляется быстро как в поперечном, так и в продольном направлениях. Преимущество такого решения, прежде всего, в возможности раннего распалубливания. Стойки с «падающей» головкой при этом будут постоянно поддерживать распалубленное перекрытие. Демонтированные панели в это время могут быть установлены на запасных опорах на соседней захватке.

Опалубку можно снимать только после заливки перекрытия и его высыхания, однако снимать опалубку необходимо не всю одновременно, а постепенно.

Правила армирования перекрытий и заливка бетоном

После монтажа опалубки производят армирование. Для армирования одного кубического метра бетона при толщине плиты 15 сантиметров требуется около 20 килограмм арматуры, диаметром 10 миллиметров (для продольного армирующего каркаса) и 7 килограмм арматуры диаметром 8 миллиметров (для поперечного). Арматура укладывается шагом в 20 сантиметров, в два этажа, верхняя решетка держится на П-образных скобах, которые делают из этой же арматуры, Более подробно а правильном армировании читайте здесь.

Заливку лучше всего производить автобетононасосом – так заливка пройдет быстро, в один прием, конструкция получится абсолютно монолитной. На бетоне лучше не экономить – купить готовый раствор, либо приготовить самим в бетономешалке, цемент не менее М400. Для лучшего уплотнения по бетону надо обязательно пройтись глубинным вибратором.

Плюсы и минусы

Преимущества данной технологии достаточно очевидны

• Создается равномерное давление на стены по всему периметру.
• Стоимость монолита меньше готовых ЖБ плит, опалубка плит покрытия разборная, материалы могут использоваться повторно.
• Не надо привлекать грузоподъемную технику (кран).
• Перекрытие можно сделать нестандартным, практически любой формы, если того требует проект дома.

Главный недостаток технологии перед использованием готовых ЖБИ – затраты времени. Приступать к тяжелым работам на стройке можно только после того, как конструкция окончательно стабилизируется по внутренней структуре, а это срок не менее месяца. Решать, насколько технология выгодна, предпочтительна – только вам самим.

Бетонный потолок в интерьере

Бетонные потолки требуют особой осторожности в оформлении. Для них подходят не все типы осветительных приборов, при этом следует учитывать, что серость бетона визуально понижает высоту помещения. Как изготовить потолок из бетона? Стоит рассмотреть технологию с самого начала.

Заливка потолка

Вопрос: «Как залить потолок бетоном?», волнует многих начинающих мастеров. В действительности, технология заливки бетоном не так уж сложна. Перекрытия из бетона сделают строящийся дом прочнее, они очень крепкие и долговечные, хорошо поглощают лишние звуки.

Среди минусов бетонных перекрытий следует отметить их немалый вес, высокую стоимость и продолжительность монтажа

Если перекрытие имеет толщину менее пятнадцати сантиметров, оно армируется одним слоем металлической арматуры. Толщина бетона должна быть тщательно просчитана с учётом нагрузки, которую будет выдерживать эта поверхность. Для изготовления потолка применяется высококачественный бетон не ниже марки М200.

Видео: бетонное перекрытие делаем сами!

Обратите внимание! Армирующий материал укладывается крест-накрест, все стыки свариваются. Каркас перекрытия должен заходить на кладку стены не менее чем на пятнадцать сантиметров.

Для опалубки используется фанера с покрытием, устойчивым к влаге. Чтобы установить опалубку, потребуются бревна или доски – подпорки

Бетонную смесь нужно приготовить в таком количестве, чтобы покрыть сразу всю плоскость потолка. Работа по заливке проходит довольно быстро, потому лучше, если её проводят два человека. Заполнение опалубки начинают с углов, по ходу работ удаляя пузырьки воздуха лопатой или граблями.

По готовому перекрытию выполняется штукатурка

Сохнет такая конструкция не менее шестидесяти дней. Если снять опалубку раньше времени, могут появиться трещины и нарушится целостность поверхности.

Варианты отделки бетонного потолка

Чем покрыть бетонную плоскость – дело вкуса. Существует множество вариантов оформления потолочного перекрытия:
