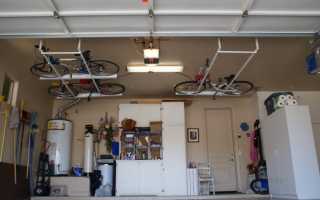

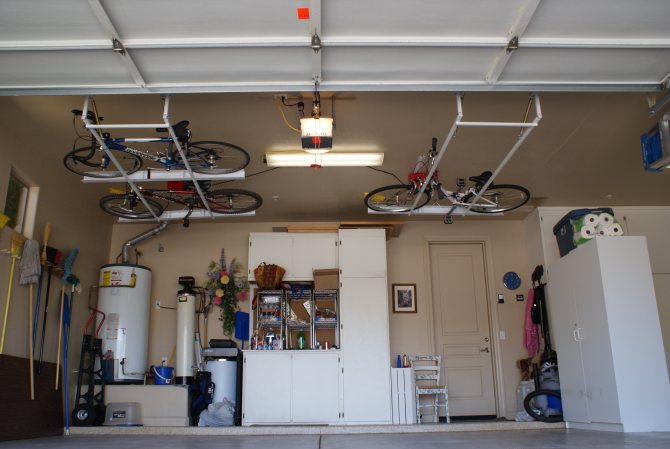

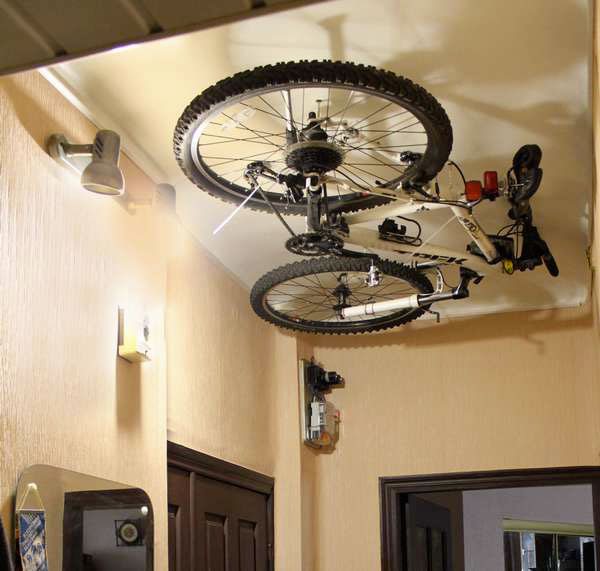

Велосипеды под потолком совсем не занимают полезное пространство.

В настоящее время практически в каждой полноценной семье есть как минимум один велосипед. В то же время, далеко не все владельцы квартир в многоэтажных домах имеют собственный гараж или просторную закрывающуюся кладовку для сезонного хранения своего летнего вида транспорта. Некоторые семьи могут иметь не один и не два, а даже три или четыре велосипеда, и в этом случае, вопрос их зимнего хранения в квартире может превратиться в серьезную проблему. Для того чтобы разрешить подобную ситуацию, я предлагаю в этой статье рассмотреть несколько вариантов подвесного крепления велосипедов к потолку.

На что обращаем внимание

Систему фиксации техники можно придумать самостоятельно или использовать готовую, промышленного изготовления. Например, смонтировать кронштейн с крюком или установить профессиональный лифтовый подвес для велосипеда на потолок, используемый для хранения техники в прокатных пунктах.

В любом случае крепление на потолок должно удовлетворять двум требованиям:

• Несущая конструкция или система крюков изготавливается из металла и крепится к потолочной поверхности только на дюбелях;
• Замки на креплении, фиксирующем велосипед на потолочной раме, должны иметь предохранитель или дополнительную скобу, предупреждающую неконтролируемое падение велотехники.

Совет! Если потолок и стены в квартире облицованы гипсокартоном, то в качестве подвеса нужно будет использовать раму с креплением не к облицовке, а к кирпичным или бетонным стенам помещения.

Разумеется, место для хранения велосипеда на потолке лучше всего выбирать под стенкой, так меньше проблем с обслуживанием техники. В стандартной квартире, особенно «хрущевской» планировки, высота потолков редко превышает 250 см.

С учетом габаритов педалей и рулевой колонки, даже если крепление предполагает фиксацию велобайка в горизонтальной плоскости, все равно набегает не менее 60 см, так что для взрослых велосипед будет висеть прямо над головой. Поэтому лучший вариант — собрать потолочный держатель для велосипеда для хранения на балконе, ну, или пытаться переоборудовать часть коридора.

Варианты потолочного крепления для велосипеда

Благодаря небольшому весу велобайка система хранения получается относительно простой и неприхотливой, даже если делать ее собственными руками. Из множества существующих схем опытные велосипедисты, чаще всего, отдают предпочтение креплениям промышленной разработки или скопированным с фирменных устройств:

Наиболее популярные из известных конструкций:

• Потолочные крюки из стального профиля;
• Лифтовые системы с траверсой или на полиблоках;
• Поворотные на кронштейне крепления-парковки для хранения велосипедов.

Понятно, что выбор крепежа для велосипеда на потолок зависит от количества велотехники, периодичности пользования и конструкции машины. Например, если горный велобайк оборудован мощными колесами, то его можно повесить под потолком за обод на специально выполненном крюке. Тогда как для шоссейной машины такое крепление на потолке не рекомендуется использовать категорически.

Простые потолочные крюки для велосипедов

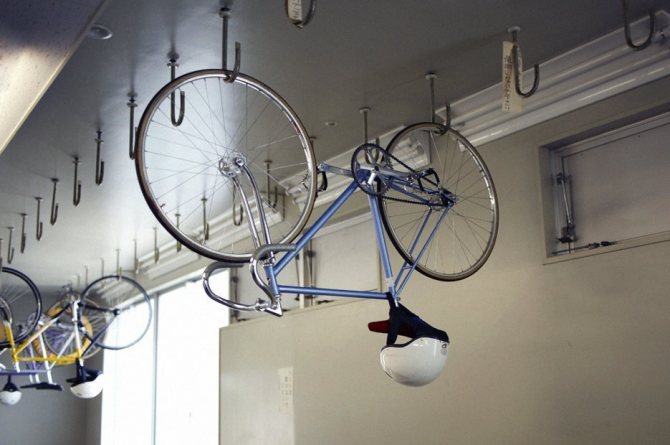

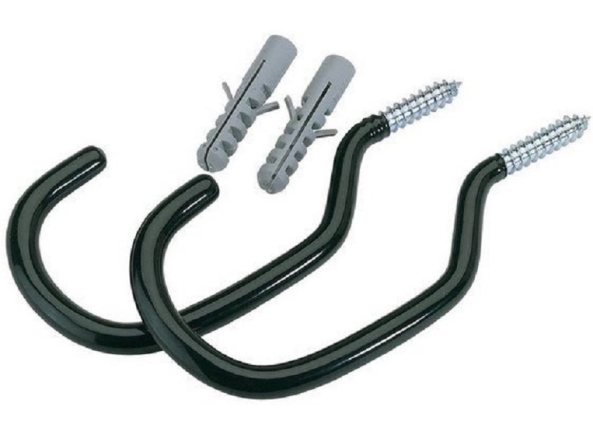

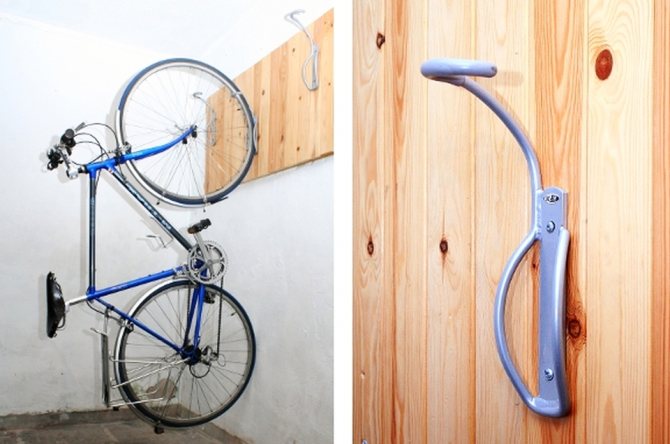

Для подвеса велобайка может использоваться несколько типов зацепов. Самые простые модели представляют собой изогнутый стальной прут с накатанной резьбой на конце.

Подобный тип крепления для велосипеда может использоваться только на бетонных потолках, гипсокартонные и панельные системы нужно будет разбирать для доступа к перекрытию. Для установки крепления достаточно пробить перфоратором отверстие под пробку и завернуть скобу руками, как обычный саморез. Подобный тип крюка для велосипеда на потолок используется для тяжелых велосипедов, так как один подвес способен выдержать массу до 40 кг.

На поверхности крючка нет защитного покрытия, поэтому цеплять технику можно только за колесо, что не очень удобно, если обод имеет защитное покрытие из полиэфирной пленки.

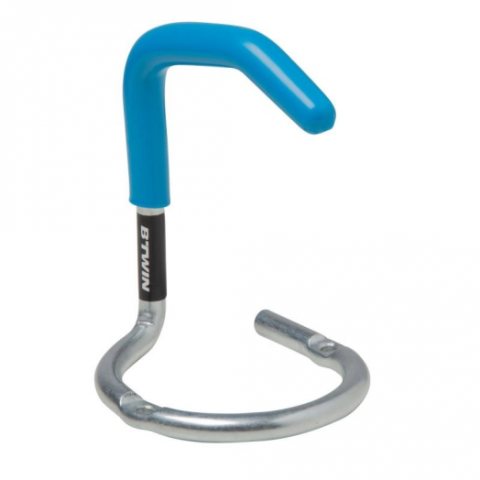

Для таких случаев лучше всего подойдет крепление типа BTwin, которое можно установить даже на деревянный потолок, а благодаря мягкой полиуретановой защите риск повредить колесо, спицы или любую другую деталь минимальный.

Единственным недостатком подвеса является небольшая нагрузка на крючок, ограниченная 15 кг.

Крепление велосипеда на….потолок- своими руками

Подвижные зацепы и крюки для крепления велобайка к потолку

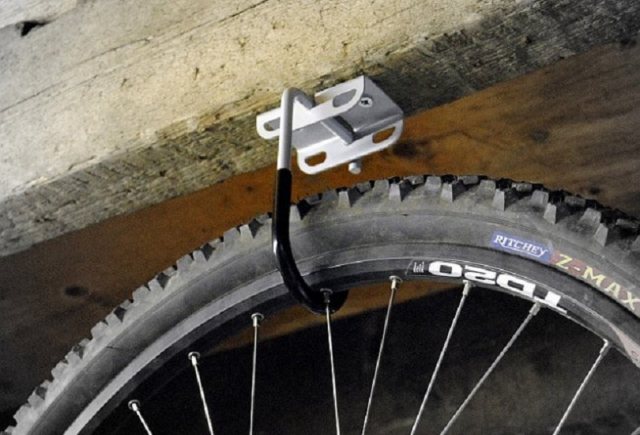

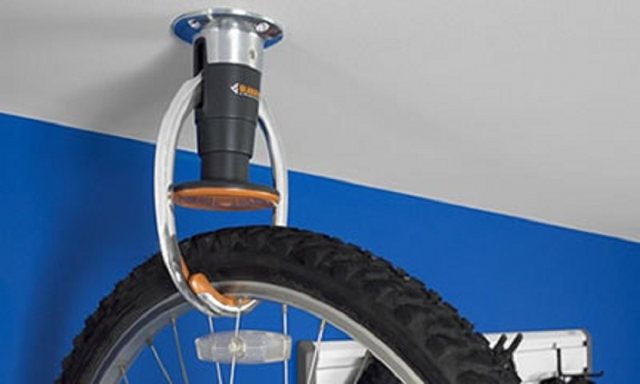

Более удачной можно считать систему крепления для потолка с подвижными подвесами. Один из вариантов с качающимся крюком-зацепом изображен на фото.

Конструктивно крепление состоит из двух частей – фиксатора и качающейся серьги. Благодаря наличию шарнира между крюком и креплением велосипед не будет раскачиваться. Главное, велобайк можно достаточно просто привязать под потолком монтажным шнуром между двумя зацепами.

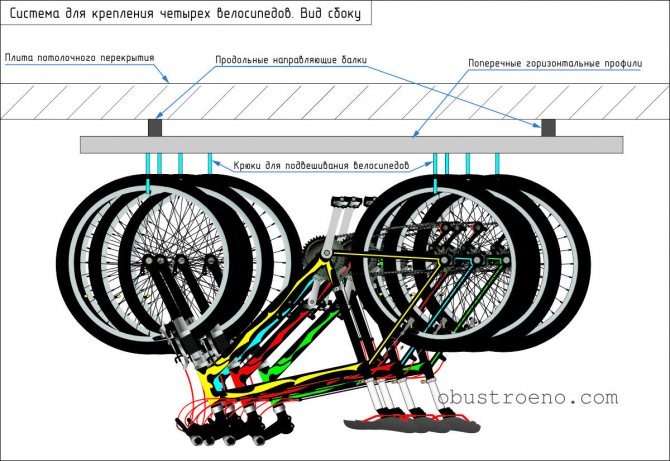

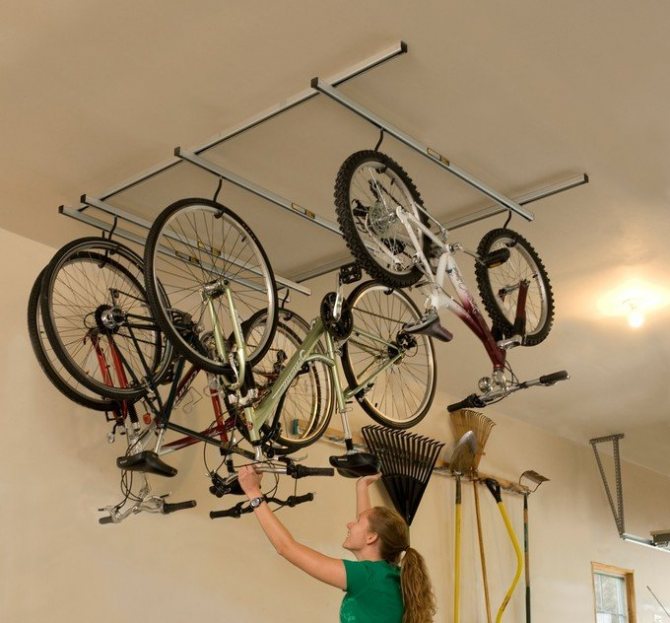

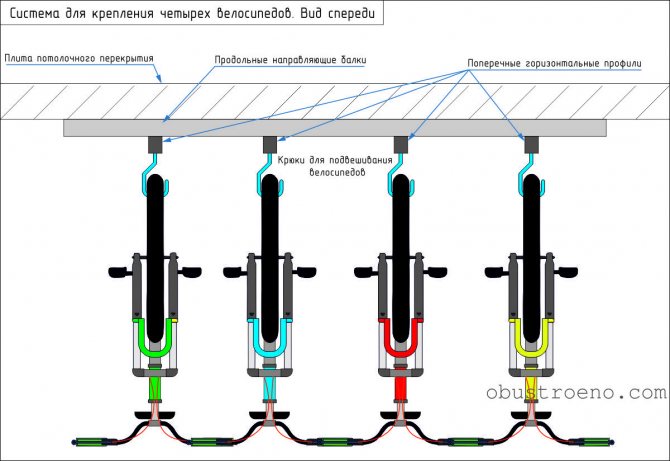

Еще одно очевидное достоинство использования крюков – простота и компактность крепления. Например, если в семье используется несколько велосипедов, то вполне реально установить на потолке два ряда подвесов, фото.

Расстояние между осями колес может сильно отличаться, поэтому крюки-зацепы нередко устанавливают на подвижном профиле, установленном под потолком.

Перед тем как подвесить велосипед к потолку, достаточно передвинуть подвижный элемент крепления на необходимое расстояние, перевернуть и зацепить машину колесами к крючкам. Понятно, что подобный тип крепления может использоваться для велосипедов любых типов и размеров, от детских до горных маунтбайков.

К сведению! Хранить велобайки в зацепленном состоянии можно только при условии накачанных колес, как только давление воздуха снижается до половины нормы, начинается процесс деформации и вытягивания спиц.

Поэтому для длительного хранения лучше всего использовать рамные или станочные крепления велосипедов.

Зачем потребовалось выдумывать специальное устройство?

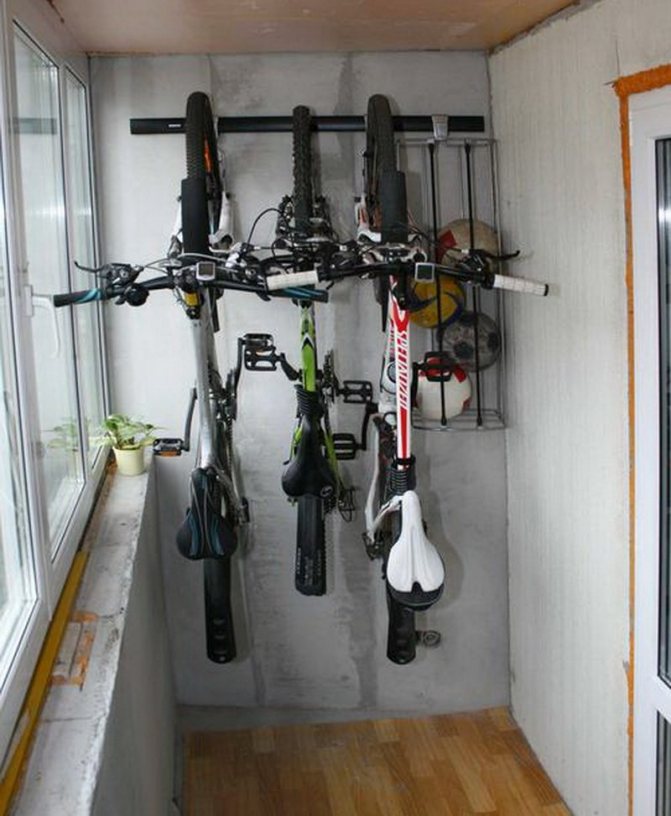

Когда в семье один велосипедист, то еще куда ни шло. А если их двое, трое, четверо? Куда девать велосипеды? Лоджия – допустим, если она есть, конечно. Но поставить там четыре байка означает потерять ее как площадь, которую можно использовать для других целей. Места просто не останется.

Но полный перечень причин, по которым потребовалось выдумывать специальное устройство – кронштейн подвеса велосипеда, таков:

1. Экономия места. Как говорилось выше, даже один велосипед занимает достаточно много места.
2. Рекомендации производителя. В инструкции к каждому велосипеду дается рекомендация по зимнему хранению, которая говорит, что длительное хранение предполагает такое положение, при котором покрышки не касаются пола. Если эти правила нарушить, то весной, с большей вероятностью придется покупать новую резину.

Рамные крепления

Данный тип приспособлений используется преимущественно для подсобных и хозяйственных помещений, в гаражах, сараях, пристройках к дому. Устройство для хранения велосипеда под потолком получается значительно тяжелее и объемнее, поэтому потребуется надежная фиксация неподвижной части конструкции на потолке или стене помещения.

Лучше всего крепить кронштейн для велосипеда на потолок к деревянной балке потолочного перекрытия.

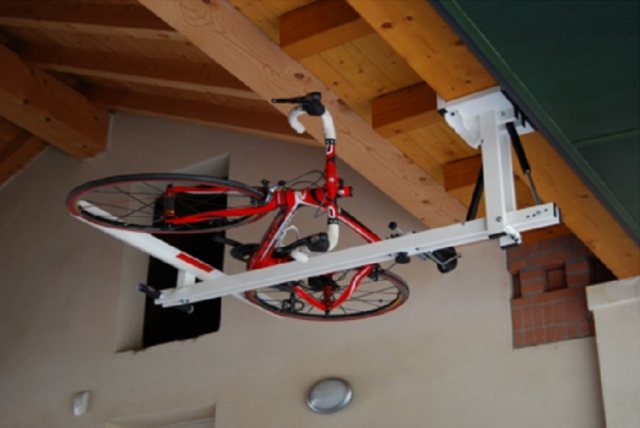

По сути, это сваренная из квадратной трубы №20 рама, закрепленная с одной стороны шарниром на потолочном кронштейне.

Конструкция может поворачиваться, опускаясь в вертикальное положение, или возвращаться под потолок с закрепленным на раме велосипедом. Чтобы облегчить процесс подъема, на кронштейн для велосипеда на потолок устанавливают одну или две возвратные пружины.

В подобном способе хранения есть два очень важных преимущества:

• Велосипед хранится под потолком в разгруженном состоянии, поэтому все наиболее уязвимые детали — обода колес, системы тормозов и рулевой колонки не повреждаются и не деформируются в процессе хранения;
• Благодаря наличию рычага поднимать велосипед под потолок в два раза легче, чем забрасывать веломашину весом почти в 15 кг на подвесной крюк.

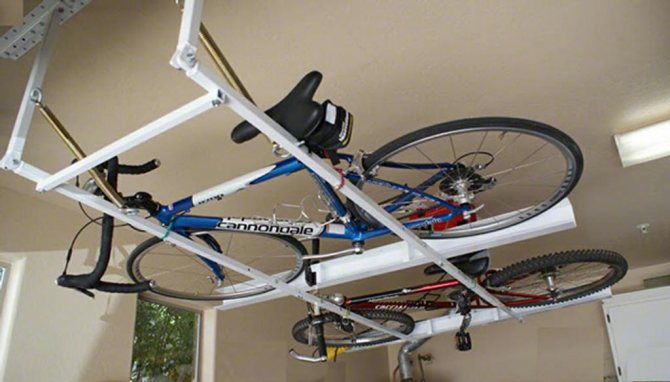

Если требуется обеспечить хранение сразу двух велосипедов, то раму крепления изготавливают из двух параллельных стоек.

Для подвеса одного велобайка вполне можно обойтись одной рамой Т-образной конструкции.

Устройство можно приобрести за 100-150 долл. или сделать крепление самостоятельно по прилагаемой схеме.

Приведенная конструкция несколько отличается от откидных вариантов.

Приспособление для подъема велосипеда состоит из двух основных частей. Первая — это несущая штанга, к которой крепится велосипед за верхнюю поперечину рамы и ее нижний угол. Вторая выполнена в виде ломающегося треугольника с подпружиненным замком. После установки крепления велосипед можно поднять под потолок на ограниченном пространстве практически одним движением.

Понятно, что систему подвеса нужно изготавливать только из стального профиля, лучше всего подойдет квадрат или уголок сечением 20х30 мм. Тонколистовые рейки и каркасный профиль, используемый для сборки каркасов под потолки или облицовку гипсокартоном, для постройки потолочного крепления оказывается слишком слабым.

Роликовые системы

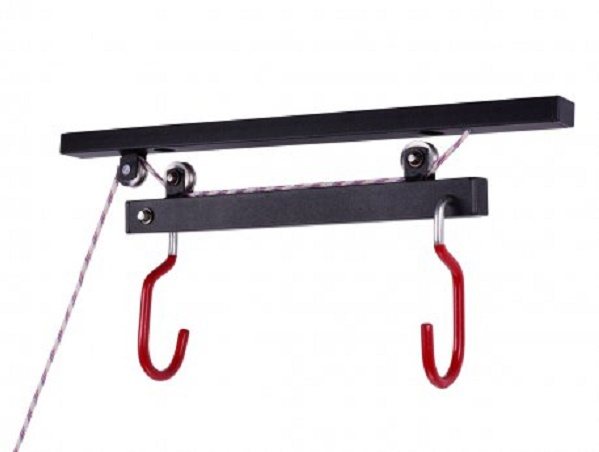

Крепления на роликовой конструкции являются одними из самых удобных, среди представленных на современном рынке. Они работают по принципу лебедки и состоят из двух верхних платформ, на каждой из которых закреплен ролик. Нижняя часть крепится к платформе прочным шнуром и состоит из подвижных крюков. Благодаря системе роликовых блоков, такой кронштейн для велосипеда позволяет легко производить установку двухколесного байка на хранение и эффективно сдерживает его на протяжении всего холодного периода года.

Среди основных преимуществ подобной конструкции можно отметить:

• возможность хранить транспорт в вертикальном положении;
• крючки, оснащенные полимерным покрытием, не поцарапают краску и не будут создавать большого давления на раму;
• эффективный держатель шнура позволяет зафиксировать подъемник на нужной высоте;
• возможность регулировки высоты велосипеда и удобное подвешивание, без применения значительных физических усилий.

Лифтовые крепления для хранения велосипедов

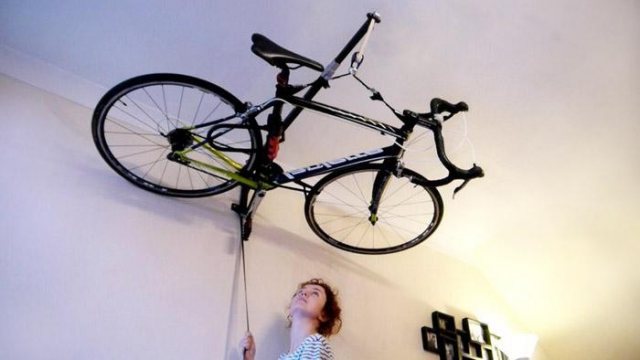

Наиболее некомфортный этап установки велотехники на хранение – это подъем машины под потолок. Занятие не самое приятное и безопасное, поэтому многие владельцы велобайков устанавливают лифтовые системы.

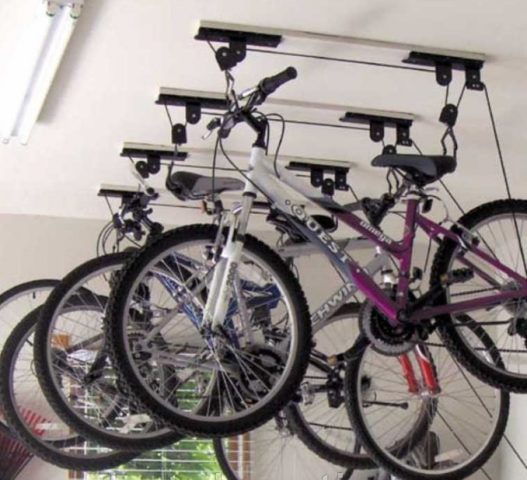

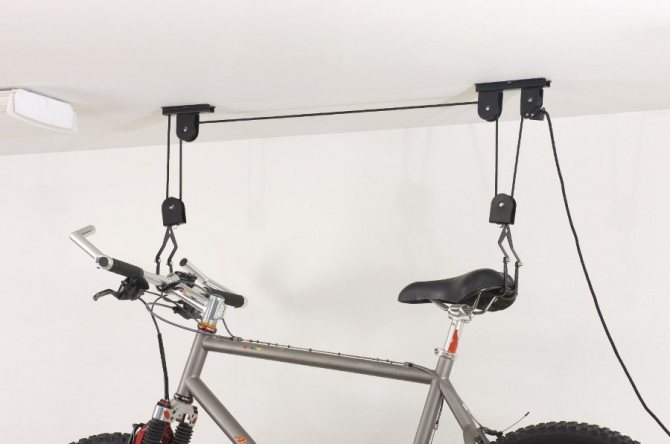

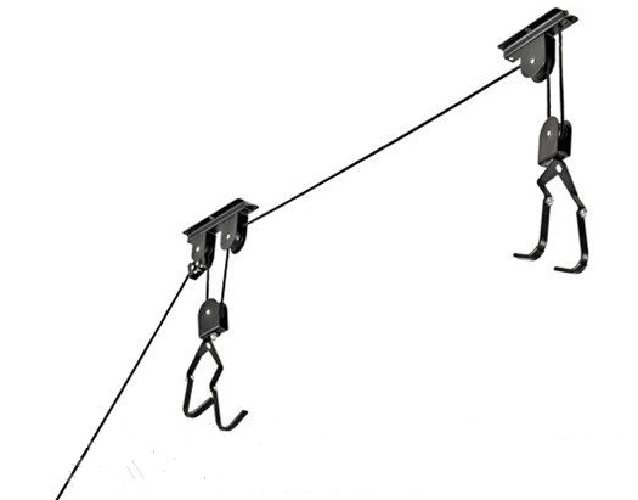

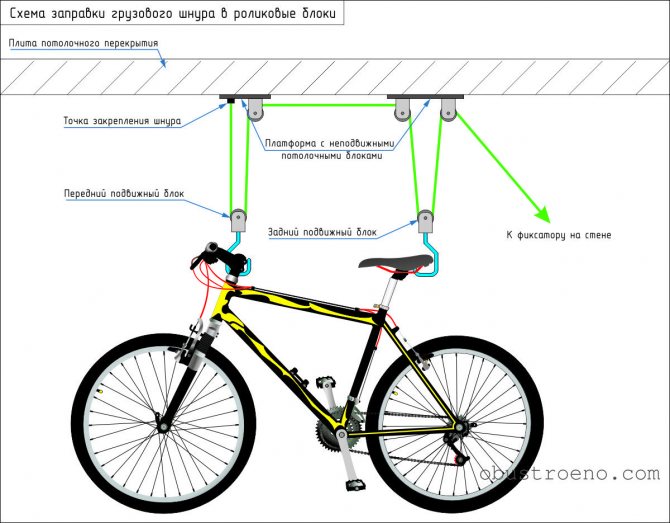

Наиболее популярный вариант устройства представляет собой два кронштейна с роликами, закрепленными на потолке, через которые пропущен плетеный шнур. Велосипед захватывается со стороны рулевой колонки и седла креплениями в виде вилок. При натягивании шнура происходит плавный подъем велобайка.

За счет сдвоенной роликовой системы усилие, прилагаемое к шнуру, получается в два-три раза меньше, чем при простом подъеме. В некоторых моделях лифтов для упрощения процесса зацепления рамы к креплениям на потолке используют промежуточную траверсу или рейку с блоками.

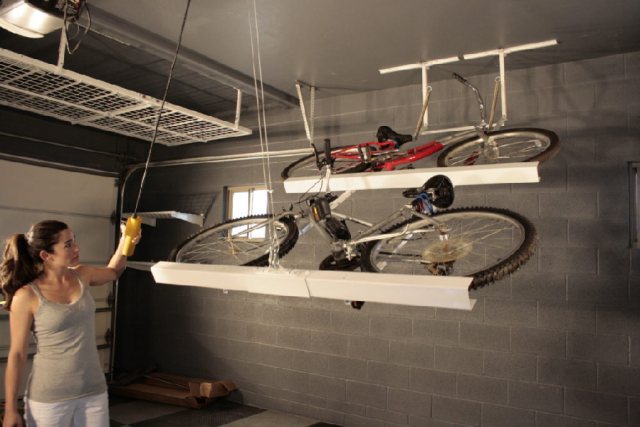

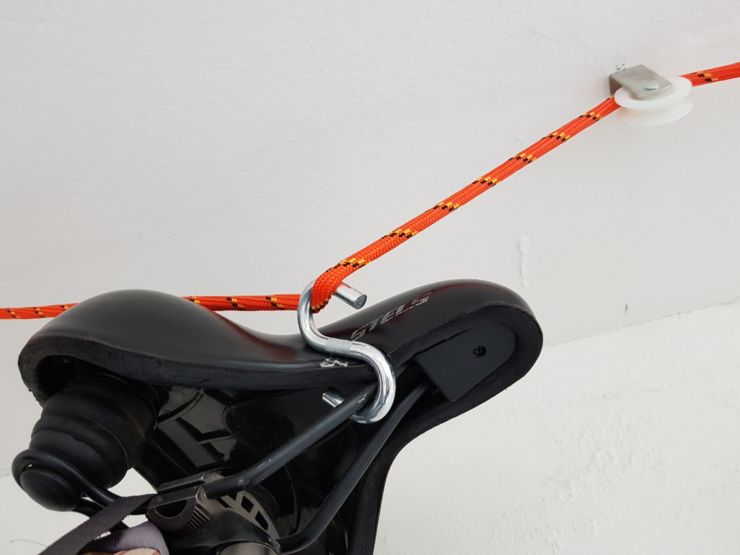

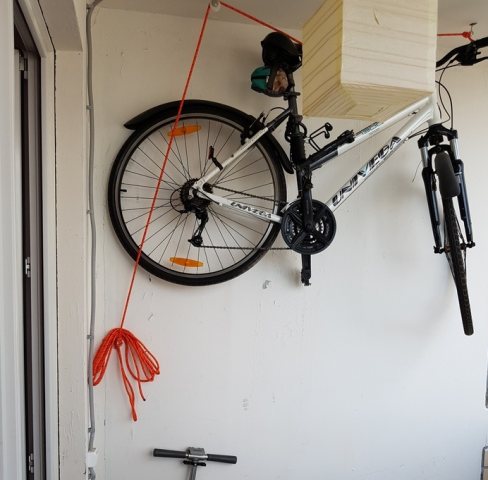

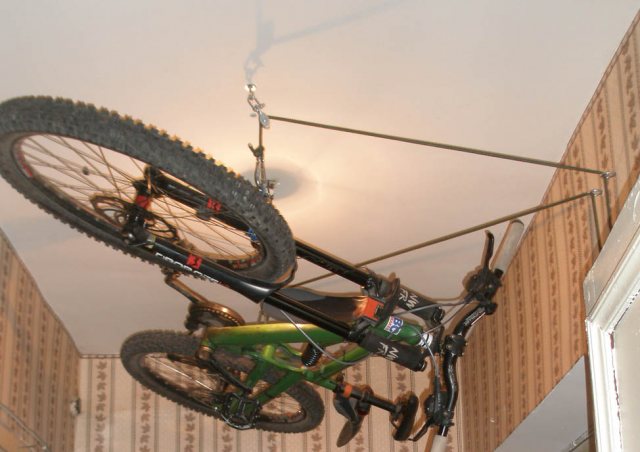

Роликовый лифт вполне возможно построить своими руками, как на фото.

При этом места для установки блоков на потолке можно выбирать произвольно, исходя из условий хранения велотехники.

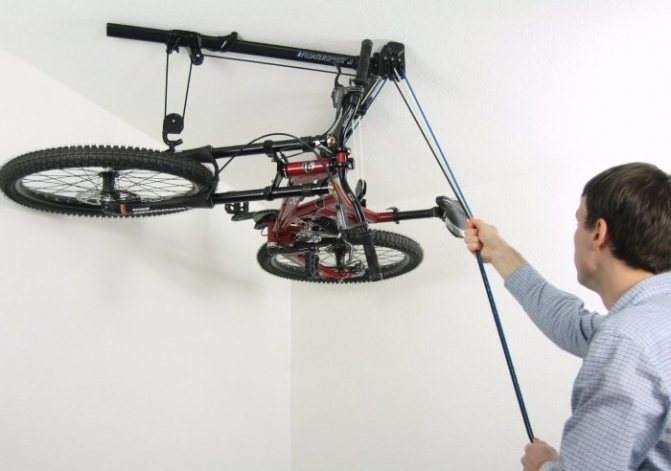

Более сложный вариант лифта приведен на фото ниже.

В отличие от предыдущего варианта, ролики устанавливаются на откидной рейке. Велобайк поднимается к потолку точно так же, как и в предыдущем случае, но после подъема его можно повернуть, зафиксировать и хранить горизонтально неограниченное время.

Предостережения

1. Собственный вес велосипеда, хот и незначителен, но опасен для камер. Могут образоваться трещины и деформации в местах соприкосновения. Итог – покупка новых покрышек. При этом недопустимо применять так называемый подвес велосипедный, если он предполагает подвешивание за колесо, неважно, которое. Деформация не заставит себя ждать. Обод рассчитан распределять усилия, направленные извне к центру (втулке), но никак не наружу.
2. Вертикальное хранение экземпляров, оснащенных гидравлическими узлами, также не рекомендуется. Собственно это не критично, если перед первым весенним выездом прокачать тормозную систему. Завоздушивание происходит по причине оттока жидкости назад или наоборот.

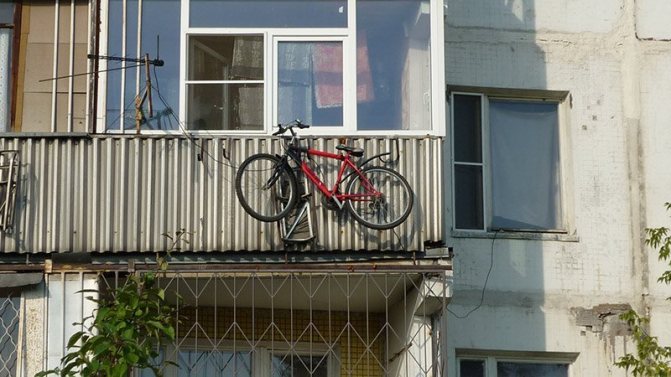

3. Хранение за окном. Некоторые владельцы настолько не уважают свою технику, что готовы оставить ее на полгода суровой погоды под открытым небом. Не нужно после такого обращения надеяться на долгую службу железного друга и товарища. Такие кронштейны для велосипедов хоть и продаются, но принесут больше вреда, чем пользы. Здесь и перепады температуры, и прямые солнечные лучи, и атмосферные осадки, и пыль. И хорошо, что сейчас есть альтернатива.
