При обустройстве дренажа не всегда есть возможность отвести воду за пределы участка. Если рядом с осушаемой территорией нет точек водосбора (канав, водоемов и т.п.), в некоторых случаях возможно обустройство поглотительных колодцев. Они отводят воду в глубокие слои грунта и располагаются непосредственно на участке.
Разновидности дренажных колодцев
По назначению шахта для дренажа может быть:
- Смотровой.
- Коллекторной.
- Поглотительной.
Смотровой колодец для дренажа имеет несколько других рабочих наименований. Он может называться ревизионным или инспекционным. Предназначен для контроля технического состояния дренажной системы, ее своевременной очистки, обслуживания и ремонта.
Устанавливается смотровой колодец для дренажа в местах поворота труб или изменения их направления. На прямых трубах монтаж шахт проводится через каждые 30 метров при диаметре трубопровода 15 см или через каждые 50 метров при диаметре трубопровода 20 см. Дополнительно можно устанавливать смотровой колодец для дренажа в точках пересечения дрен.
Если планируется, что предстоит спуск для обслуживания, то шахта смотрового колодца пластиковая должна иметь диаметр не менее 1.0 метра. Если очистка шахты будет проводиться напором воды из наружного шланга, то оптимальным для шахты будет диаметр 35-45 см.
Ливневые сборочные колодцы пластиковые характерны для частных загородных домов. Если площадка имеет уклон, то монтаж шахты проводят в самой низкой точке участка.
Если площадка ровная, то монтаж дренажных труб выполняют под небольшим уклоном канализации, а ливневые колодцы устанавливают несколько ниже уровня труб. Это обеспечит произвольный отток воды с труб в шахту.
Жидкость может накапливаться или сливаться естественным путем в центральный водоотводной канал, ближайший водоем. Если отвода нет, то откачка воды проводится насосом, который часто идет в комплекте с резервуаром.
Коллекторный накопитель может служить элементом канализационной системы. Дренажный колодец для канализации оборудуется системой очистки от твердых элементов. Пройдя через септик несколько уровней очистки, в шахте происходит накопление жидкости, которая впоследствии откачивается. Габариты накопителя не регулируются, все зависит от пожеланий владельца.
Поглотительный или фильтрующий накопитель предназначен для осушения определенного небольшого участка местности, на который невозможно или нет необходимости подвести общую дренажную конструкцию. Для осушения выбирается почва, на которой объем жидкости, проходящий через колодец, не более 1 куб. м.
Характерным отличием колодца является отсутствие дна, форма и способ монтажа. Он имеет форму усеченного конуса, который установлен меньшим диаметром вверх. При желании, можно установить шахту другой формы.
Для монтажа оборудуют котлован, глубиной около 2.0 метров. На дно котлована укладывают подушку из щебня, толщиной 2-3 см. Но подушку устанавливают конус, обвернутый геотекстилем. Внутри шахты выполняется прокладка из мелкого камня, щебня или шлака, которая накрывается геотекстилем. При заливании шахты жидкость откачивается, а геотекстиль заменяется.
По типу колодцы делятся на:
- Поворотный.
- Тройник.
- Крест.
- Проходной.
- Тупиковый.
- Без отверстий.

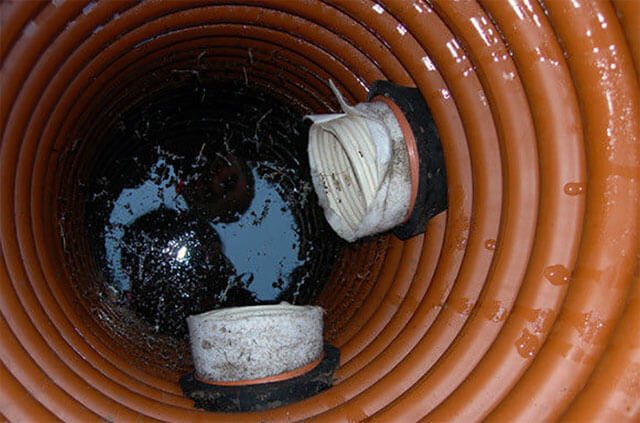

Поворотный дренажный колодец пластиковый устанавливается в местах поворота труб. Зачастую это внешние и внутренние углы зданий. Эти места наиболее уязвимы к засорению. Патрубки у поворотного колодца располагаются под углом 90°.
Колодец-крест и колодец-тройник могут быть на месте поворотных шахт, к которым подсоединены дополнительные дренажные линии. Крест и тройник могут использоваться, как смотровые на отдельных участках, где несколько линий водоотвода соединяются в одну точку.
Патрубки у таких шахт расположены под углом 90° по отношению друг к другу. Тупиковый тип шахты применим к коллекторному колодцу, имеет один входящий патрубок. Накопитель без отверстий используется в качестве поглотительной шахты.
Изготовление резервуара из пластиковых труб
Если принято решение сделать из пластиковой емкости колодец, а она отсутствует, ее можно изготовить своими руками. Для этого следует купить пластиковую трубу диаметром 35-45 сантиметров, если планируется сооружение смотровых и поворотных объектов, и изделие сечением 63-95 сантиметров для поглотительных и коллекторных конструкций.
Помимо этого, потребуется дно круглой формы и люк из пластика, размеры которого должны соответствовать трубам. Также нужны будут резиновые прокладки.
Последовательность изготовления пластиковой емкости:
- Отрезают часть пластиковой трубы нужного размера, который определяют с учетом глубины колодца.
- На расстоянии 40-50 сантиметров от дна проделывают отверстие, предназначенное для подводки трубопроводов, и оснащают их прокладками.
- Прикрепляют к пластиковому резервуару дно и получившиеся швы заделывают герметиком или битумной мастикой. Процесс монтажа сделанной своими руками дренажной емкости выполняется так, как было рассказано выше.
Особенности использования фильтрующих емкостей
Поглотительные емкости устанавливают на участках, где имеется несильно влажный грунт, располагающихся на большом расстоянии от природных водоемов и не оснащенных системами водосбора. Объем воды, требуемый откачки, не должен превышать одного кубометра в течение 24 часов.
Форма такого вида колодцев бывает круглой с диаметром до 150 сантиметров или прямоугольной, имеющей площадь максимум 6 кв.м. Обычно для строительства фильтрующего резервуара применяют емкости из пластика или бетонные кольца.
Конструкции поглотительного типа отличаются тем, что они представляют собой дренажный колодец без дна. Вместо него оборудуют фильтрующую «подушку», пропускающую сточную грязную жидкость и очищающую ее от мусора. Далее вода направляется в глубокие слои почвы. Глубина залегания такого колодца в грунт должна составлять не меньше двух метров, а толщина фильтрующей подушки – минимум 30 сантиметров.
Монтаж пластикового поглотительного колодца
Создание для дренажа своими руками колодца фильтрующего типа с использованием пластиковых емкостей выполняют при помощи изделий без дна. Их установку производят тем же способом, который был описан выше, кроме заливки бетонного основания.
В нижней части колодца вместо него создают фильтрующую систему, способную очищать поступающую жидкость естественным образом. На дно высыпают в один слой гравий, щебень или другой аналогичный сыпучий материал толщиной от 20 до 30 сантиметров.
Читайте также:
К верхней части конструкции прокладывают трубы и со всех сторон засыпают гравием или щебнем, сверху накрывают геотканью и в завершение прикрывают люком. Чтобы фильтрующий колодец работал продуктивно в течение длительного периода, нужно правильно выполнить его монтаж.
Расчет угла наклона дренажа
Безнапорный принцип работы дренажной системы основывается на расположении водоотводных труб под определенным наклоном друг к другу. Размер имеет значение. Трубы большого диаметра не приветствуются. По ним слишком быстро отходят воды, на стенках со временем образуются толстые слои ила, приводящие к засорам и необходимости затратной процедуры прочистки трубопровода.
Оптимальные решения по строительству дренажа на участке, расчету его уклона, глубины и длины траншей находятся в нормативных документах СНиП. Чтобы правильно рассчитать уклон дренажной трубы, необходимо учесть следующие обязательные параметры:
- рельеф местности, на котором расположен земельный участок, степень перепадов высот;
- размер сечения трубы – чем рыхлее почва, тем больше диаметр;
- вид применяемых дрен, для песчаного грунта – с геотекстилем;
- глубину залегания дрен;
- тип почвенного слоя участка;
- координаты расположения подземных вод.
На основании полученных данных можно приступать к монтированию дренажной системы на склоне. Для выбора правильного наклона дрены необходимо пользоваться установленными нормативными стандартами:
| Диаметр трубопровода в миллиметрах | Уклон в сантиметрах на метр длины |
| 50 | 3 |
| 110 | 2 |
| 160 | 0,8 |
| 200 | 0,7 |
Если длина веток отвода не превышает полутора метров, то допустимы отличия их наклонов относительно друг друга.
Ливневые лотки.
Кроме угла уклона дрены, важно рассчитать высоту и ширину лотка. Делается это довольно просто
Как правило, лотки, при ширине от 20 см, заполняются в высоту на 80% водой. По таким пропорциям рассчитывается конструкция водоотвода с учетом гидравлического давления. Например, высота лотка составляет 60 см. Получается, что его ширина должна быть не меньше 80 см.
Этап четвертый. Защищаем конструкцию от поверхностных вод
Для поддержки чистоты колодца его необходимо должным образом защитить. Вода должна поступать в шахту только снизу, в связи с чем стенки должны быть надежно изолированы. Для этого прочно соединяем кольца друг с другом, прибегнув к одному из двух возможных способов.
Колодец
- Сверлим стенки колец и фиксируем их при помощи металлических скоб, посаженных на болты.
- Скручиваем кольца стальной проволокой, цепляя ее за погрузочные проушины. Для закручивания проволоки используем металлический стержень, к примеру, лом.
Наружная и внутренняя герметизация бетонных колец традиционными битумными материалами
Швы укрепляем по следующей схеме.
Шаг 1. Укладываем в пустоты между кольцами куски льняного каната (отличный материал – натуральный и экологически безопасный).
Шаг 2. Канаты замазываем раствором из песка, цемента и жидкого стекла. Этим мы добьемся надежной гидроизоляции, которая к тому же будет совершенно нейтральной при контакте с водой.
Шаг 3. Поверх верхних колец роем котлован метровой глубины.
Шаг 4. Гидроизолируем внешнюю поверхность колец, используя жидкую битумную мастику.
Шаг 5. Укладываем вокруг верхних колец термоизоляционный слой (можем использовать любой вспененный полимер, например, пенопласт).
Шаг 6. Засыпаем котлован вокруг колодца глиной. Это называется «глиняный замок».
Глиняный замок колодцаГлиняный замок колодца
Преимущества и недостатки смотровых колодцев из ПВХ
Изделия из пластмассы уже несколько лет занимают лидирующие позиции в сфере водоснабжения и водоотведения, включая ливневые и дренажные системы. Это определяется целым спектром положительных качеств пластиковой продукции.
- Одним из главных преимуществ является относительно легкий вес. Для установки и транспортировки не требуется применение специальной техники и организации подъезда к месту монтажа. Емкость очень просто устанавливается силами 2-3 человек.
- Пластик является герметичным материалом, неподверженным действию коррозии. Эксплуатационный срок таких изделий – около 50 лет, при этом не требуется никакого ухода.
- Устойчивость к действию агрессивных сред и низких температур.
- Качественный ПВХ не выделяет в почву токсических веществ, поэтому дренажные емкости из него не навредят экологическому состоянию участка.
Другой часто упоминаемый недостаток – это высокая цена. Но если вспомнить, что при монтаже резервуара из пластика отпадает необходимость в найме спецтехники, а срок эксплуатации составляет несколько десятилетий, то станет ясно, что стоимость быстро окупится.
Готовая к установке дренажная система Софтрок
Сегодня существует отличное и выгодное предложение — полностью готовая к установке дренажная система Софтрок (безщебневая). Основное преимущество — подходит для врезки в любой колодец, независимо от его особенностей и параметров, характеристик. Хотите, чтобы на вашем участке всегда было сухо, растениям было комфортно, а стены дома никогда не знали, что такое грибок и плесень? Тогда стоит обратить внимание на продукцию компании Канатекс. Сделайте правильный выбор уже сейчас. На сайте компании вы можете ознакомиться с современной, не имеющей аналогов дренажной системой. Позвоните нам! Консультанты подробно расскажут о продукции, ответят на все возникшие вопросы.
Разновидности дренажных колодцев по выполняемым функциям
При обустройстве дренажной системы могут применяться несколько видов резервуаров, которые отличаются друг от друга по выполняемой функции и имеют конструктивные особенности.
- Смотровые колодцы имеют жесткое дно, они необходимы для проведения ревизии и чистки системы дренажа. Их устанавливают каждые 20-30 метров на прямом трубопроводе и на поворотах трубы. Поэтому они зачастую выполняют и роль поворотных, чему способствует наличие нескольких входных патрубков, расположенных под разным углом. В такую емкость заходит не менее 2 трубопроводов. Незадействованные отверстия герметично закрываются специальными заглушками.
- Накопительные емкости предназначены для сбора воды и устанавливаются в конце системы дренажа. Это полностью герметичные резервуары, в которые иногда отпускают дренажные насосы для опустошения емкости. Накопленную в резервуаре воду можно использовать для технических нужд. Водосборные емкости рекомендуют снабжать илоприемниками, поэтому трубы в емкость входят на высоте не менее 15 см от дна. Входной патрубок снабжают клапаном, препятствующим обратному току воды в систему.
- Накопительные резервуары соединяются в некоторых случаях с поглотительным колодцем, у которого отсутствует дно. Это вариант почвенной фильтрации. В донной части резервуара обустраивается фильтр.
- В регионах, где хотя бы сезонно происходит чрезмерное насыщение почвы грунтовой или атмосферной водой, в некоторых местах происходит переполнение труб и рост в дренаже давления. Для борьбы с таким явлением в особо сложных местах устанавливают колодцы-расширители, которые гасят давление жидкости в системе. Принцип действия заключается в том, что вода и узкого трубопровода под естественным напором попадает в большой резервуар. За счет этого, а также наличия специальных гасящих энергию конструкций внутри емкости скорость потока и давление в сети падает.
- В местах, где трубопроводы проходят на разной глубине, устанавливают перепадные колодцы. Такие емкости необходимы там, где есть большая разница высоты рельефа. Патрубки в них располагаются на разных уровнях. В некоторых случаях такие емкости применяют в качестве коллектора, который соединяется с трубопроводом, эвакуирующим собранную с участка воду в водоем, овраг и т.п.
- Ливневые колодцы применяются в ливневых системах, которые отличаются от дренажа в первую очередь глубиной прохождения желобов. В ливневке также применяют водосборный колодец.
Готовые дренажные колодцы отличаются не только по выполняемой ими функциями, но и особенностями конструкции.
Смотровые канализационные колодцы: обзор разновидностей
Классификацию колодцев можно выстроить на основе трех признаков, а именно:
- По схеме размещения патрубков или отверстий для ввода канализационных труб.
- По функциональному предназначению колодца.
- По типу трубопровода.
Согласно первой методике классификации существуют следующие типы конструкций:
Линейный колодец
- Линейный колодец, сквозь который проходит одна ветвь трубопровода. Поэтому в конструкции такого колодца предусмотрен один впускной или один выпускной патрубок (отверстие).
- Узловой колодец, который монтируют на месте сопряжения двух и более ветвей трубопровода. То есть у такого колодца один впускной (или выпускной патрубок) и несколько выпускных (или впускных) патрубков. И с помощью такого колодца можно расщепить поток на несколько рукавов (или слить эти рукава в один поток).
- Перепадный колодец, который формирует уклон в канализационном трубопроводе, за счет смещения центральной оси выпускного патрубка (отверстия), относительно оси впускного канала. При этом отводящий патрубок располагается ниже подводящего.
По второй методике классификации из всего разнообразия конструкций можно выделить следующие варианты:
Поворотный колодец
- Поворотные колодцы, внутри которых обустроено угловое сопряжение ветвей трубопровода. Поэтому центральные оси патрубков таких колодцев расположены под углом друг к другу, а не вдоль одной линии.
- Контрольные колодцы, монтируемые над ревизиями. Причем контрольные смотровые колодцы канализации СНИП рекомендуют располагать на каждых 30-300 (в зависимости от диаметра) метрах длины трубопровода.
- Фильтрационные колодцы, во внутреннем пространстве которых обустроен перепадный или механический фильтр, очищающий поток от примесей.
- Накопительные колодцы или септики (пескоприемники), с помощью которых можно частично очистить поток, отделив твердые отходы от жидкой фракции. Такой колодец обустраивают в легкодоступном месте. Ведь его нужно чистить по мере скопления на дне илистых отложений.
Третья методика классификации разделяет колодцы на следующие разновидности:
- Варианты для канализационных сетей, монтируемые как на бытовых, так и на магистральных трубопроводах.
- Конструкции для ливневых сетей. Причем смотровой колодец ливневой канализации предполагает обслуживание и поверхностных линий, и дренажных трубопроводов глубинного заложения (ниже уровня промерзания грунта).
Конструкционные различия между такими колодцами – минимальны.
Государственные стандарты для люков
Простому обывателю может показаться, что люк не является столь важным элементом смотрового колодца. Но это не так. Основным материалом для изготовления данной составляющей выступает чугун. Люки чугунные для смотровых колодцев изготавливаются по ГОСТ 3634-61. Данный элемент имеет в составе корпус с крышкой для установки на горловину, а диаметр последней должен быть равен 700 мм. Отверстия для прохода имеют диаметр в 620 мм. Если есть необходимость уложить люк на проезжую часть, то его масса будет равна 134 кг, тогда как легкие располагаются на тротуарах, а их вес равен 80 кг.
Люки смотровых колодцев, ГОСТ изготовления которых был упомянут выше, могут выполняться и из полимерных материалов, последние отличаются легкостью, прочностью, экологической безопасностью и долговечностью. При использовании полимерных материалов к ингредиентам в процессе изготовления добавляются наполнители, делающие процесс переработки невозможным. Поэтому подобные изделия не представляют интереса для приемщиков вторсырья.
Что такое система дренажа, зачем она нужна?
Дренажная система на участке представляет собой сложный комплекс сооружений, состоящий из отводных трубопроводов, колодцев, крепежных и соединительных элементов, защитных, герметизирующих и других дополнительных материалов и оборудования. Она выполняет несколько важных функций:
- снижение уровня грунтовых вод и их давления на стены и фундамент дома;
- предотвращение затопления подвальных пространств;
- осушение территории, прилегающей к строению;
- уменьшение чрезмерного воздействия влаги на корневую систему плодовых деревьев.
Существует два основных вида дренажной системы для отвода грунтовых вод:
- открытый (открытое поверхностное дренирование) – это обычные канавы с уклоном, направленные к естественным водосборникам или в дренажные колодцы;
- закрытый (закрытые системы отведения) к ним относятся канавы, заполненные слоем песка или щебня, с установленными в них лотками или трубами, и засыпанные сверху грунтом.
Наиболее востребованным видом дренажа на участках является закрытый вариант, одним из главных элементом которого являются колодцы.
Дренажные колодцы – это инженерные сооружения, представляющие собой емкости с закрытым дном (или без него), в шахту которой подведены трубы дренажной системы. Они служат ее важнейшим элементом и позволяют проводить очистку, осуществлять наблюдение за корректной работой, осушать территории (применяться в качестве водоприемника). Колодцы после установки погружены в землю, а верхняя часть закрыта люками.
Они имеют рабочую комплектацию:
- гофрированная пластиковая труба (или железобетонное кольцо), выполняющая функции рабочей камеры (шахты);
- люк или крышка (обычно с муфтой и уплотнительным кольцом);
- заглушка на дне (для некоторых видов);
- врезки входных и выходных труб (при их наличии), располагаемые на высоте не менее 50 см от дна;
- насос постоянного или периодического применения – в случаях отсутствия фильтрации, слива или в виде дополнения к ним.
Назначение дренажных труб
Повышенная влажность почвы негативно сказывается на строительных конструкциях, прежде всего фундаментах зданий. Под воздействием воды и колебаний температуры основание быстро разрушается, возникают трещины на цоколе и стенах. Затопление садового участка может стать причиной гибели растений, порчи сооружений хозяйственно-бытового назначения.
Чтобы снизить влияние паводков, осадков или грунтовых вод, владельцы участков проводят укладку дренажных труб своими руками. Своевременный водоотвод устраняет причину зимнего морозного пучения, в результате которого разрушаются фундаменты, отмостка и дорожки. В подвалах или погребах уменьшается влажность воздуха, исчезают пятна плесени. Стенки подземных сооружений в холодный период не промерзают.
Осушение болотистой почвы на приусадебном участке приводит к более раннему ее прогреву. Это благоприятно сказывается на росте растений, увеличивается урожай. Садоводами замечено, что вредителей культур и комаров становится меньше. Площадки, дорожки и другие элементы ландшафтного дизайна на сухом устойчивом грунте служат дольше.
Дренажные трубы широко применяются в промышленном и гражданском строительстве при осушении котлованов, прокладке автомобильных дорог, в мелиорации.
Из каких материалов изготавливают дренажные колодцы?
Теперь рассмотрим, из каких материалов могут изготавливаться дренажные колодцы. Наиболее распространенными являются бетонные и пластиковые колодцы. Первые состоят из бетонных колец, которые выпускаются разных диаметров и размеров. Монтируются они либо вручную, либо с использованием спецтехники. Если диаметр колец достаточно большой, чтобы в них мог поместиться человек, можно устанавливать их вручную, выкапывая под ними землю, куда они постепенно будут проседать. Если же диаметр небольшой, кольца монтируются при помощи крана-манипулятора.
Бетонные кольца достаточно прочные и долговечные, недаром они используются на протяжении не одного десятилетия. Но есть у них значительный недостаток – их большой вес, из-за которого их монтаж сопряжен с рядом проблем.
Пластиковые колодцы сочетают в себе преимущества бетонных (надежность, герметичность, долговечность) с небольшим весом и доступной ценой. Их монтаж отличается быстротой и простой технологией, при которой не нужно нанимать спецтехнику. Кроме того, пластику не страшно влияние воды и химических составов. Отдельные элементы пластикового колодца соединяются между собой с помощью резиновых уплотнителей, обеспечивающих надежное соединение, сохраняющее герметичность на протяжении десятилетий.
Как вариант пластиковых колодцев также используются пластиковые гофрированные трубы, которые имеют ребра жесткости, обеспечивающие надежное соединение и фиксацию конструкции.
Можно приобрести и уже готовые заводские конструкции дренажных колодцев, изготовленные на качественном оборудовании с соблюдением всех требований технологического процесса. Такие конструкции нужно просто установить на заранее отведенном для них месте, что упрощает монтаж и экономит время. Правда, при этом совсем не экономятся деньги, что становится особенно ощутимым при оборудовании колодцев диаметром больше 1 м. Так что намного выгоднее сделать колодец самостоятельно из пластиковых труб или бетонных колец. Как это сделать? Об этом ниже.
Этап третий. Строительство колодца
Строительство колодца
Сразу оговоримся, что справиться в одиночку не выйдет – нужен хотя бы еще один человек.
Один из рабочих (назовем его «забойщиком») приступает к копанию земли в выбранном месте по диаметру кольца
Для разрушения тяжелого грунта он использует лом, попадающиеся на пути камни также извлекаются.
Второй человек в это время находится рядом с устьем шахты и поднимает на поверхность выбранные камни и почву с помощью треноги, лебедки и ведра.
Рекомендуется обзавестись и третьим помощником, которые будет подменять «забойщика», скажем, через каждые полчаса. Важно, чтобы для «забойщика» обеспечивалась максимально комфортная рабочая обстановка. Для этого шахту нужно вентилировать – механизированным насосным приспособлением или же обычным зонтиком.
Все действия выполняем в такой последовательности.
Шаг 1. Укладываем первое бетонное кольцо на место будущей шахты. «Забойщик» подкапывает стенки кольца, по мере углубления оно опускается все глубже. Желательно использовать для первого кольца изделие со штырями или конусообразными заострениями, чтобы облегчить продвижение вниз.
Установка бетонных колец
Шаг 2. После того как верхний край кольца достигнет одного уровня с землей, ставим сверху еще одно и продолжаем работу. Вес каждого кольца составляет примерно 600-700 кг.
Шаг 3. Двух человек вполне достаточно, чтобы прикатить кольцо к месту работы. Но если есть возможность использовать кран, то ею лучше не пренебрегать, т. к. с помощью такой спецтехники можно более точно опустить кольцо на посадочное место.
Если почва сухая и прочная, то можно углубиться на 2-3 метра, а уже после этого при помощи крана установить несколько колец подряд.
Копка колодцаКопка колодцаКопка колодца
Шаг 4. Аналогичным образом продолжаем процедуру до тех пор, пока не будет достигнут водоносный слой. Как показывает практика, за стандартную рабочую смену (8 часов) можно уложить 3 бетонных кольца.
После появления родничков углубляемся еще на несколько метров, после чего укрываем дно «подушкой» из щебня (она послужит водным фильтром).
Шаг 5. Шахта прокачивается дренажным погружным насосом. Чем больше воды будет откачано из колодца, тем большим будет его дебет.
Дренажный насос для колодцаДренажный насос для колодца
Предназначение дренажных колодцев
Малые урожаи, подсыхание плодовых деревьев, подмыв фундамента – это все переизбыток влаги в почве. Корни дерева, простоявшие весенние паводки в воде, загнивают, дерево гибнет. Летние дожди не питают влагой, а перенасыщают плодородный слой, а значит, урожая ждать не приходится. Специалисты выделяют три причины перенасыщения земли влагой:
- Высоко пролегает водоносный грунтовый слой. В этом случае система дренажа позволит снизить уровень, за счет чего весенняя вода намного быстрее уйдет в глубину.
- Тяжелые почвы. Например, если в составе плодоносного слоя есть суглинок, то вода не может уходить быстро, дренажные колодцы позволят убрать с участка излишек влаги, чем обеспечат корневой системе здоровье и прочность.
- Намеренное или ненамеренное нарушение водного баланса хозяевами участка. Это происходит в случае перенагружения постройками, площадками для игр и отдыха. Результат – естественные стоки перестают справляться с потоками воды, а более свободные, незастроенные участки получают намного больше влаги, чем положено. Признаки: подъем корней над землей, преющая корневая система как бы выталкивается над поверхностью, чтобы получить необходимое количество кислорода. Если после зимних морозов по весне наблюдается частичная гибель кустов и деревьев, это тоже сигнализирует о переизбытке влаги в почве и необходимости проведения дренажных работ. Для этого служат дренажные колодцы.
Виды фильтрующих сооружений
Существует два вида фильтрационных колодезных сооружений, работающих по одному и тому же принципу и устанавливающихся аналогичным образом. Их различия – в области применения. Первые используются в дренажной и ливневой системе, вторые – в канализационной.
Поглотительный колодец в дренажной системе
В данном случае дренажные поглотительные колодцы являются конечным пунктом сложной системы дренажа участка, куда устремляются по трубопроводу грунтовые либо дождевые воды, чтобы потом, пройдя через естественный фильтр, уйти в землю. Основное его предназначение – отведение воды от дома и очистка ее от ила и песка.
На схеме показана организация ливневой и дренажной канализации участка с накопителем. В грунтах, обладающих высокой поглотительной способностью, вместо коллекторного, устанавливают фильтрационный колодец
Диаметр таких колодцев, как правило, бывает не более полутора, а глубина залегания до двух метров. Допускается делать водоотведение обоих систем в один колодец. Фильтрующую емкость устанавливают в самой нижней точке участка, чтобы вода в нее сходила естественным самотеком.
Фильтрационное сооружение в канализационной системе
В канализационной системе участка поглотительные колодцы используются для доочистки сточных вод, поступающих из герметично закрытого резервуара, в котором стоки проходят первичную биологическую очистку. Резервуар изготавливают из бетонных колец, кирпича или бутового камня, или используют готовый септик.
Схема установки фильтрационного колодца с септиком, в котором канализационные стоки проходят первичную очистку, а затем по трубе поступают в поглотительную емкость и через систему фильтров уходят в почву
Принцип действия системы заключается в следующем: стоки из домовой канализации поступают в герметичную емкость, где в течение двух-трех дней окисляются под воздействием анаэробных бактерий, живущих в безвоздушном пространстве.
Затем сточные воды поступают в фильтрационный колодец, где уже присутствуют другие бактерии – аэробы. Их жизнедеятельность активизируется под воздействием кислорода.
В результате двойной очистки жидкость, поступающая в почву из поглотительного колодца, практически полностью избавляется от вредных микроорганизмов и органических веществ.
Отвод сточных вод можно организовать двумя способами:
- Раздельным. Вода из кухни, ванны, стиральных машин поступает в септик, а канализационные стоки с фекалиями – в выгребную яму.
- Совместным. Все бытовые стоки поступают в септик или накопительную емкость.
Как правило, в первом случае серые стоки стоки направляются в разные канализационные сооружения. Например, фекальные – в накопительный колодец с последующей откачкой и вывозом, серые бытовые стоки от кухонных моек, ванн, умывальников и т.д. приборов – в поглотительные колодцы.
Во втором случае необходим септик, состоящий минимум из двух камер, в каждой из которых последовательно осуществляется свой этап очистки. Фекальные массы оседают в первой камере, откуда их периодически откачивают ассенизаторской машиной.
Однокамерный септик обычно устанавливается в индивидуальных хозяйствах, в которых организована раздельная система канализации
Во вторую камеру поступают жидкие отходы без взвешенных частиц с минимальным количеством примеси, где они подвергаются дальнейшей очистке. После этого вода по трубам переходит в фильтрационный колодец, откуда пройдя через естественный фильтр, уходит в почву.
Второй вариант совместной схемы – полная откачка и вывоз стоков.
Как сделать фильтрационный колодец
Поглотительные колодцы можно построить из обожженного кирпича или бутового камня, но его строительство требует немалых усилий. Поэтому чаще стенки колодца делают из железобетонных колец. Сегодня также получили широкое распространение пластиковые конструкции. Их можно изготовить своими руками из пластиковых труб или купить готовые.
Вариант №1 – кирпичная конструкция
Конструкция из кирпича может быть как круглой, так и квадратной формы. Обычно строят круглые колодцы, которые наиболее удобны в использовании. Сооружение для фильтрации канализационных стоков должно быть углублено в землю на 2,5 метра, диаметром не более 2 х 2 метра.
Котлован роется с таким расчетом, что между землей и наружными стенами колодца будет находиться слой щебня, гравия или битого кирпича толщиной до 40 см. Высота засыпки – один метр. Стены на уровне фильтра должны быть водопроницаемыми.
Для этого на высоту один метр кладка делается не сплошной, а с небольшими отверстиями размером от 2 до 5 см. Их необходимо располагать в шахматном порядке. После возведения конструкции в щели засыпается щебень или гравий.
При строительстве колодца необходимо в кладке делать щели для выхода очищенной воды в грунт
На дне конструкции выполняется засыпка фильтрующего слоя из щебня или гравия на высоту один метр. При этом крупные фракции материала располагают снизу, мелкие – сверху. Отверстие для трубы, по которой будут поступать стоки из септика, делается таким образом, чтобы вода лилась струей с высоты 40-60 см.
В место, куда льется вода, необходимо проложить пластиковый лист, чтобы предотвратить размывание фильтра. Сверху конструкция закрывается крышкой или люком диаметром 70 см. Также в колодце необходимо сделать вентиляционную трубу сечением 10 см. Она должна возвышаться над землей на 50-70 см.
Пошаговую инструкцию по сооружению сливной ямы из кирпича вы найдете в этом материале.
Галерея изображений
Фото из
Копка котлована для строительства колодца
Строительство стенок колодца из кирпича
Засыпка песчаной части грунтового фильтра
Гравийная засыпка поверх песчаного слоя
Вариант №2 – сооружение из бетонных колец
Для устройства фильтрационного колодца понадобятся три железобетонных кольца. Одно из них, должно иметь отверстия диаметром около 5 см. Можно купить кольцо с перфорацией или сделать дырки при помощи коронки по бетону. Также нужно проделать отверстие под впускную трубу.
На фото показан и подробно описан процесс установки бетонных колец для обустройства колодца
Необходимо выкопать котлован, ширина которого на 40 см больше диаметра кольца. Перфорированное кольцо устанавливается в нижней части конструкции. Яму можно не выкапывать, а только немного углубить площадку, на которой предполагается делать колодец.
Поставить первое кольцо на землю и выбирать землю изнутри. Постепенно оно под тяжестью своего веса будет опускаться вниз. Таким же образом устанавливаются и два верхних кольца.
После этого нужно сделать донный фильтр из щебня или гравия высотой до одного метра и засыпать тем же материалом наружные стенки колодца на уровень фильтрующего слоя. Люк и вентиляционная труба устанавливаются так же как в кирпичном колодце.
Еще один вариант обустройства септика из бетонных колец можно прочесть здесь.
Вариант №3 – колодец из старых покрышек
Самый недорогой способ сделать фильтрующий колодец – изготовить его из использованных шин. Такая конструкция может обеспечить фильтрацию канализационных стоков семьи из трех человек. В основном такой колодец делают на дачных участках, поскольку зимой резина промерзает и жизнедеятельность бактерий замедляется, а при очень низких температурах и вовсе останавливается.
Изготавливается колодец очень просто – покрышки устанавливаются одна на другую и скрепляются между собой пластиковыми хомутами. Стыки промазываются герметиком. Все остальные элементы конструкции изготавливаются в том же порядке, что и в колодцах, выполненных из других материалов.
Схема установки поглотительного колодца из старых автомобильных покрышек. Количество шин рассчитывается исходя из их размера и необходимой глубины колодца
Вариант №4 – пластиковые фильтрующие емкости
Сегодня можно приобрести готовые фильтрующие колодцы из пластика, оборудованные всем необходимым для эффективной очистки стоков. Конечно, стоят они немало, но зато они надежны, удобны, просты в установке и обслуживании. На рынке представлено много компаний-производителей такого оборудования.
Например, российская компания ПОЛЕКС-ФК, чья продукции получила хорошие оценки потребителей. Фильтрующие колодцы производятся разных объемов (от 1200х1500 до 2000х3000 мм), что позволяет подобрать изделие исходя из суточного расхода воды в индивидуальном хозяйстве.
Емкости изготавливаются из коррозийно устойчивого прочного пластика, стенки шахты выполнены из первичного полиэтилена. Нижний отсек резервуара покрыт биопленкой и заполнен фильтрующим слоем из щебня, гравия и шлака.
Фильтрующий колодец из пластика с трехступенчатой системой фильтрации обеспечивает эффективную очистку воды от примесей
