Укладка теплого водяного пола своими руками позволяет создать комфортный микроклимат и сэкономить на услугах специалистов. В статье рассмотрим процесс монтажа теплого водяного пола с заливкой стяжки и без нее. Вы найдете пошаговые инструкции, советы и наглядные материалы, которые помогут успешно выполнить эту задачу и насладиться теплом в вашем доме.
Как рассчитать необходимую длину труб
Перед началом работ важно точно определить количество необходимых материалов. С утеплителем все просто: вычислите общую площадь обрабатываемой поверхности и разделите на площадь одной плиты. С трубами сложнее. Тепловая магистраль должна быть непрерывной, без соединений, чтобы избежать утечек.

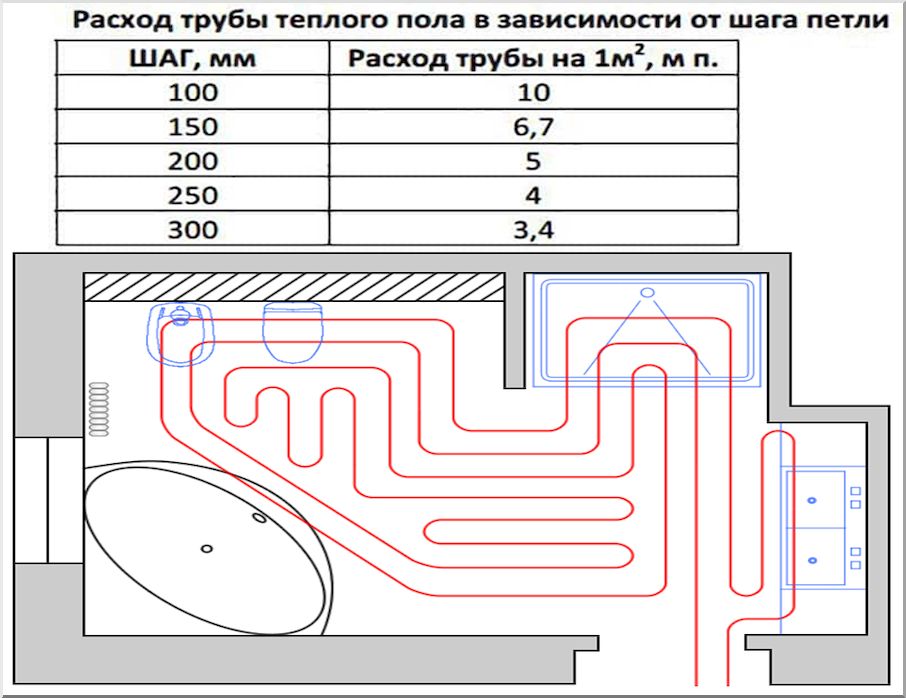

Для расчета общей длины трубы учитывайте, что при укладке витков теплового контура с шагом 10 см на 1 квадратный метр потребуется 10 погонных метров трубы, а при шаге 30 см – 3,5 погонных метра. Метод укладки не влияет на расход трубопровода.
Максимальная длина одного отопительного контура составляет 70 м. При шаге 10 см один контур обогревает помещение площадью 7 квадратных метров. Для комнаты площадью 20 кв. метров потребуется три отопительных контура.
При расчетах учитывайте расположение мебели, сантехники и других крупных предметов, под которыми нельзя прокладывать систему. Также отступайте от стены не менее чем на 20 см, чтобы сократить расход труб.
Шаг между витками системы может варьироваться от 10 до 30 см. Этот параметр зависит от диаметра трубы, климатической зоны и желаемого результата. Если теплый пол будет основной системой отопления, витки укладывайте ближе друг к другу и выбирайте трубу с максимальным диаметром.
Монтаж теплого водяного пола своими руками — задача, требующая внимательности и определенных навыков. Эксперты отмечают, что перед началом работ важно тщательно подготовить проект, учитывая площадь помещения и необходимые материалы. В процессе установки рекомендуется использовать качественные трубы и фитинги, что обеспечит долговечность системы.
Сначала необходимо провести разметку и установить теплоизоляцию, что поможет избежать потерь тепла. Затем укладываются трубы, следуя заранее подготовленному плану. Важно соблюдать правильный шаг между трубами для равномерного прогрева.
По мнению специалистов, использование фото и видеоинструкций значительно упрощает процесс, позволяя избежать распространенных ошибок. Завершив монтаж, стоит провести тестирование системы, чтобы убедиться в ее работоспособности. Таким образом, при соблюдении всех рекомендаций, установка теплого водяного пола может стать доступной задачей для каждого.

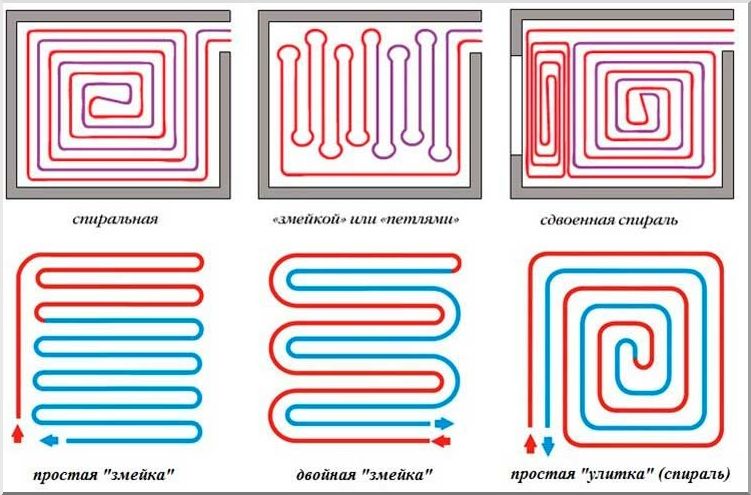

Методы укладки трубопровода
При монтаже систем отопления не стоит пытаться проявлять фантазию. Существует два общепринятых метода укладки, каждый из которых обладает определенными преимуществами и недостатками.
| Этап работы | Описание процесса | Визуальные материалы (фото/видео примеры) |
|---|---|---|
| Подготовка основания | Выравнивание стяжки, очистка от мусора, грунтовка. Проверка уровня пола. Укладка теплоизоляции (пенополистирол, пенофол). | [Фотография выровненной стяжки] [Фотография уложенной теплоизоляции] [Видео: подготовка основания под теплый пол] |
| Укладка труб | Разметка трассы труб (змеевик, улитка). Фиксация труб к основанию с помощью крепежных элементов (клипсы, скобы). Проверка герметичности системы. | [Фотография укладки труб “змеевиком”] [Фотография фиксации труб клипсами] [Видео: укладка труб теплого пола] |
| Проверка системы | Проверка давления в системе, проверка на наличие протечек. Заливка системы водой и проверка работы насоса. | [Фотография манометра] [Видео: проверка системы на герметичность] |
| Заливка стяжки | Приготовление раствора (цементно-песчаная смесь, самовыравнивающаяся смесь). Заливка стяжки, выравнивание поверхности. | [Фотография заливки стяжки] [Видео: заливка стяжки под теплый пол] |
| Завершающие работы | Установка напольного покрытия. Подключение системы к терморегулятору. Проверка работы системы. | [Фотография готового пола] [Видео: подключение терморегулятора] |
Интересные факты
Вот несколько интересных фактов о монтаже теплого водяного пола своими руками:
-
Энергоэффективность: Теплый водяной пол может значительно снизить затраты на отопление. При правильном монтаже и использовании низкотемпературного котла, система может работать при температуре воды всего 30-40°C, что позволяет экономить до 15-30% энергии по сравнению с традиционными радиаторами.
-
Комфорт и здоровье: Теплый пол обеспечивает равномерное распределение тепла по всему помещению, что создает комфортные условия для жизни. Кроме того, такая система снижает уровень пыли и аллергенов в воздухе, так как не создает конвекции, как это происходит с радиаторами.
-
Универсальность укладки: Монтаж теплого водяного пола можно осуществить на различных основаниях, включая бетонные, деревянные и даже на старые полы. Существует несколько методов укладки труб, таких как спиральный и зигзагообразный, что позволяет адаптировать систему под конкретные условия и планировку помещения.
Эти факты подчеркивают не только преимущества теплого водяного пола, но и его доступность для самостоятельного монтажа.
Читайте также:
Метод улитки или ракушки
Схема укладки предполагает спиральное размещение труб. В результате между отопительными трубами располагаются обратные, что делает метод нецелесообразным при большом шаге. В обратной линии температура жидкости ниже, что может привести к образованию прохладных участков. Тем не менее, способ остается востребованным благодаря легкости укладки.
Змейка
При условии правильной установки тепловых магистралей холодных зон не будет. Еще одним преимуществом этого способа является легкость монтажа. Процесс установки можно облегчить, используя специальные конструкции, на которых удобно закреплять трубы. Важно следить за тем, чтобы хомуты были затянуты очень хорошо, иначе под воздействием протекающей воды магистрали будут вибрировать и могут появиться протечки.
Методы фиксации труб

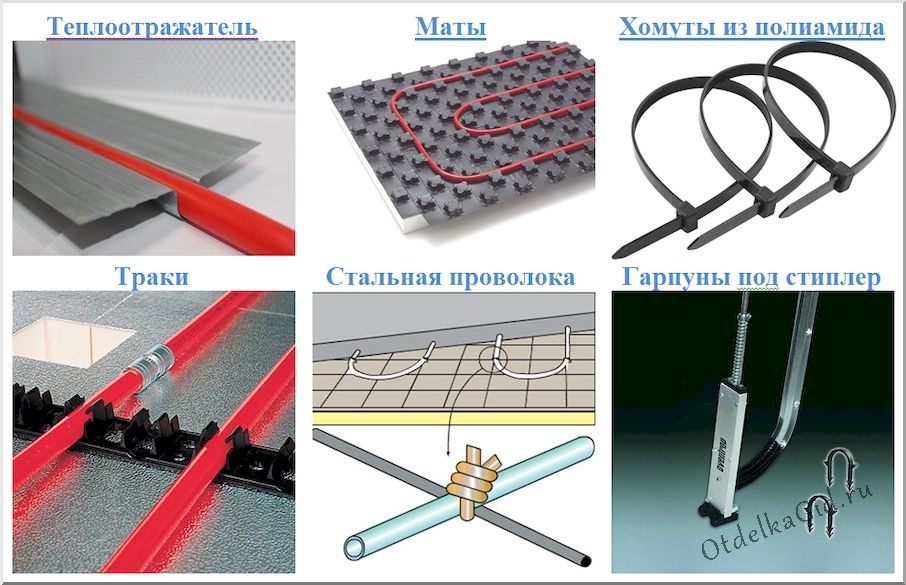

Для установки теплого пола используются крепежные элементы, обеспечивающие надежное крепление труб к основанию. К ним относятся:
- Теплораспределительные пластины из оцинкованной стали или алюминия. Применяются в деревянных домах, удерживают трубы и направляют тепло вверх.
- Полистирольные маты для теплого пола с канавками или выступами для укладки труб.
- Полиамидные хомуты для фиксации теплого пола на армирующей сетке. В среднем требуется около 2 штук на метр трубы.
- Фиксирующие траки из поливинилхлорида, U-образные планки для укладки труб диаметром 16 и 20 см.
- Стальная проволока для крепления труб на армирующей сетке.
- Степлер с фиксирующими элементами — быстрый инструмент для закрепления труб на основании, требуется около 2 скоб на метр магистрали.
Подготовительные работы
Перед заливкой теплого водяного пола своими руками необходимо провести некоторые работы, состоящие из различных этапов. В первую очередь следует удалить старое напольное покрытие, если таковое имеется, и набросать план с расчетом необходимых материалов. Затем из помещения нужно убрать все, что может помешать.

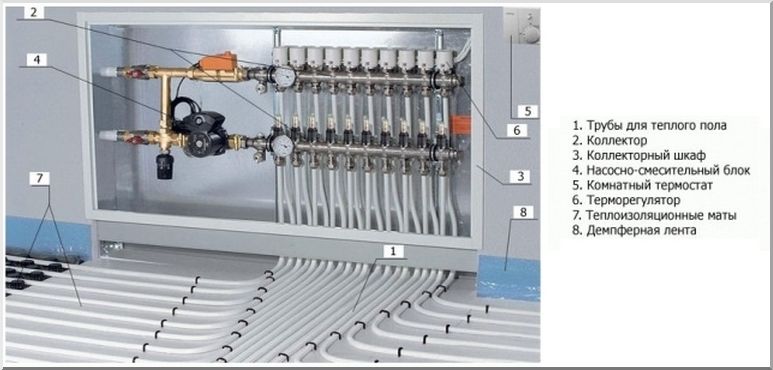

Далее следует подготовить нишу в поверхности стены для установки коллектора. Распределительное оборудование монтируется в специальный шкаф, к которому впоследствии подводят отопительные и обратные трубы.
Перед тем как выбрать коллектор, необходимо провести расчет и узнать точное количество отопительных контуров, чтобы приобрести устройство с соответствующим числом подключений. Вместе с коллектором нужно установить запорную арматуру, разветвители и отвод воздуха. После этого устанавливают насос.
Когда все работы по установке коллектора завершены, можно приступать к подготовке чернового основания. Для начала его необходимо исследовать на предмет наличия сколов, трещин, выбоин, неровностей и прочих дефектов. Если их слишком много, понадобится стяжка под теплый водяной пол. В этом случае придется ждать около месяца, пока основание высохнет, и только потом приступать к работам.
Если основа находится в хорошем состоянии, то можно просто заделать небольшие трещинки и сколы шпатлевкой, а после высыхания зашлифовать и обработать грунтовкой.
Монтаж водяного пола

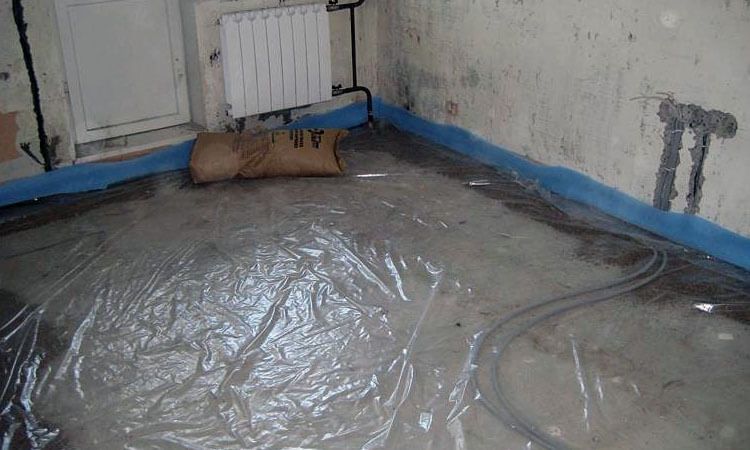

После подготовки основания пола можно приступать к гидроизоляции, чтобы предотвратить повреждения фундамента и соседних помещений при протечках. Если ширина гидроизоляционного материала недостаточна, укладывайте его внахлест, фиксируя стыки специальным скотчем. При обмазочной гидроизоляции рекомендуется наносить два слоя для полного покрытия.
Затем устанавливается теплоизоляционный материал. Чаще всего используют пенополистирол, пенопласт и минеральную вату. Эти материалы снижают теплопотери, а отражающий слой, укладываемый сверху, направляет теплый воздух вверх. Если водяной теплый пол служит дополнительным источником отопления, достаточно слоя фольгированного пенофенола. Если он основной, утепление должно составлять 5 см для межэтажных перекрытий и 10 см для полов на первом этаже.
Установка с использованием бетона
Заливка теплого водяного пола – это один из самых популярных способов оформления поверхности после монтажа отопительной системы. Кроме того, стяжка считается лучшим основанием. Для ее усиления необходимо сначала установить армирующую сетку. Обычно используют металлические изделия с ячейкой 10 см и толщиной прутика около 4 мм. Ее укладывают на слой теплоизоляции.
Затем необходимо уложить трубы согласно плану. Для фиксации следует использовать один из ранее описанных крепежных элементов. Если площадь помещения большая, рекомендуется разбить его на зоны и работать отдельно с каждой. После завершения установки всей системы, ее можно подключить к коллектору. В конце необходимо провести пробный пуск. Для этого следует наполнить магистрали водой и включить нагрев. Такая проверка позволит обнаружить протечки. Также нужно протестировать систему в режиме опрессовки, когда она подвергается самым сильным нагрузкам.

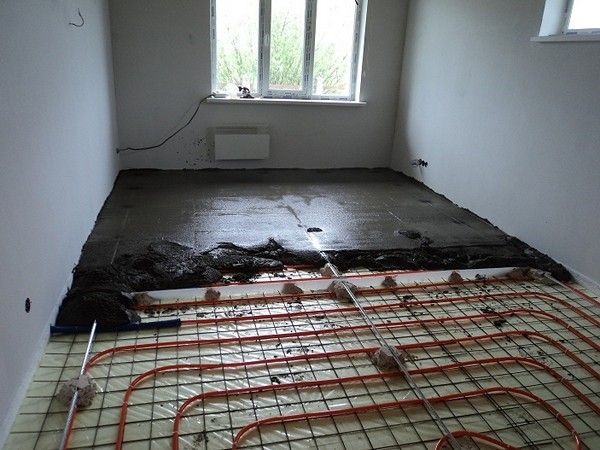

Если система работает исправно, то на теплый водяной пол наносят еще один слой бетона. Состав стяжки может быть следующим: 1 часть цемента и 3 часть песка или 1 часть цемента и 6 частей отсева. Также можно добавить в стандартный раствор 4 части щебня, но тогда покрытие будет низкого качества. Во время заливки стяжки теплого пола необходимо поддерживать в системе давление, но не включать нагрев. Нужно дождаться полного высыхания материала и только после этого укладывать финишный слой.

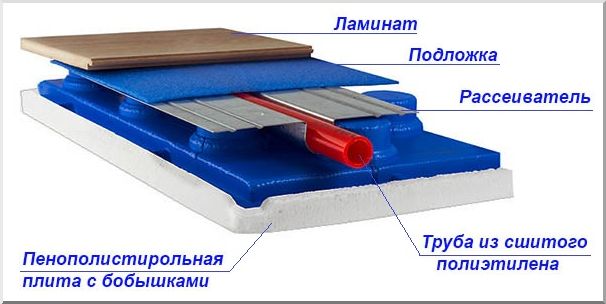

Установка на полистирол
Данный метод быстрее и проще стяжки, так как исключает грязные процессы приготовления раствора. Конструкция легкая, что позволяет использовать ее для отделки деревянных межэтажных перекрытий.
После установки плит из полистирола в них вставляются алюминиевые или стальные пластины, покрывающие минимум 80% поверхности утеплителя для прокладки труб. На лицевой стороне теплораспределительных элементов есть пазы для труб. После укладки проводится тестовый запуск системы. Затем трубы закрываются гипсокартоном, который шпаклюется, и укладывается финишное покрытие.

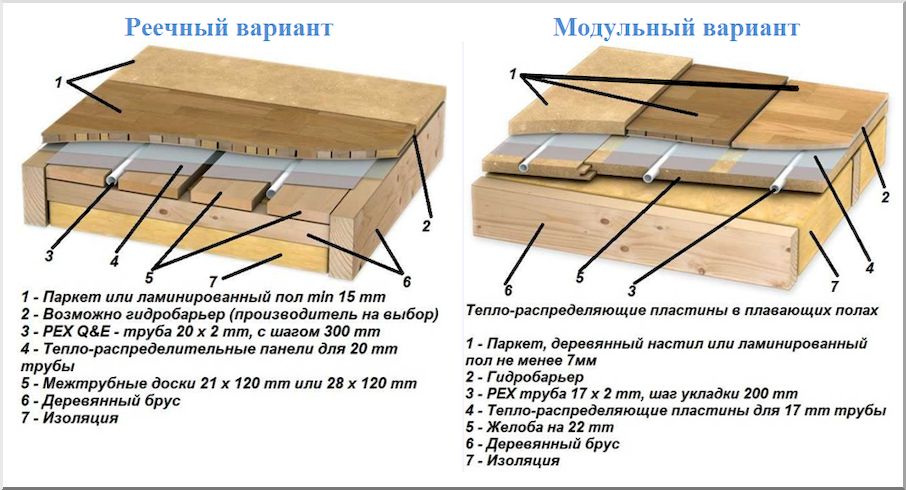

Модульный деревянный пол
В этом случае на теплоизоляционный слой укладывают модули из древесных плит. Можно приобрести готовые изделия или прорезать пазы самостоятельно. Следующий шаг – монтаж металлических теплораспределительных элементов, после чего укладывается магистраль и подключается к коллектору. Необходимо также проверить систему на наличие протечек. Затем трубы накрывают листами фанеры, ДСП или гипсокартона и кладут финишный слой.
Деревянный реечный пол
Чаще всего такие системы используют для отделки перекрытий между этажами в деревянных домах. В отличие от модульного подхода, здесь не применяются деревянные модули, позволяющие укладывать толстый слой теплоизоляции (например, базальтовую вату или пенопласт). На полу устанавливаются рейки, создающие углубления для отопительных труб. Затем выполняются те же действия, что и в предыдущих вариантах.
Если вы решили установить теплые водяные полы, не спешите вызывать специалистов. Можно найти помощника и выполнить все самостоятельно, следуя инструкции. Главное – не торопиться и придерживаться рекомендаций производителей систем.
ВИДЕО: Укладка теплого водяного пола в стяжку
Тестирование и наладка системы отопления
После завершения монтажа теплого водяного пола крайне важно провести тестирование и наладку всей системы отопления. Этот этап позволяет убедиться в правильности установки, отсутствии утечек и корректной работе всех компонентов. В данной части статьи мы подробно рассмотрим, как правильно провести тестирование и наладку системы.
1. Подготовка к тестированию
Перед началом тестирования необходимо убедиться, что все элементы системы установлены правильно. Проверьте:
- Наличие всех необходимых запорных кран
