Каркасный дом на сваях: особенности монтажа фундамента

Фундамент

Дата публикации: 22.01.2016

2

21532

• Постройки на основе каркаса
• Выбор фундамента
• Пошаговая инструкция
• Возведение каркаса
• Создание стен поэтапно

Не за горами уже весна и открытие строительного сезона. Но вопрос о том, как построить дом своими руками, чтобы он был качественным, уютным, удобным и недорогим, стоит уже сегодня. Именно сейчас надо определиться с типом фундамента, проектом и с тем, какое количество сил и времени вы можете потратить на строительства своего дома своими руками.

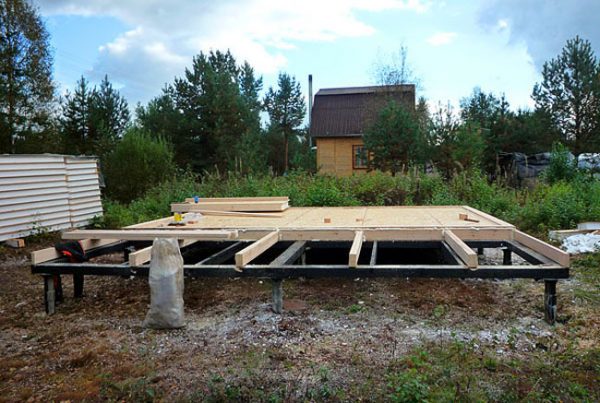

Каркасный дом на свайном фундаменте

Преимущества строительства каркасного дома на сваях

Свайный фундамент обладает весовыми преимуществами перед другими:

• приемлемая стоимость монтажа;
• доступная цена;
• отсутствие необходимости усиления по всему периметру;
• возможность монтажа собственными силами;
• долговременная эксплуатация.

В некоторых случаях фундамент из свай при строительстве каркасного дома целесообразнее, чем ленточный или монолитный. Особенно актуально использование винтовых свай на заболоченной местности и участках с высоким уровнем залеганием грунтовых вод. Сваи в таком случае предотвратят разлом фундамента при весенних перепадах уровня почвы, в чем монолитный фундамент будет бессилен.

Винтовые сваи от А до Я, преимущества и недостатки, такого вида фундамента

Монтаж каркаса

1. Топографическая съемка участка под свайный фундамент и нанесение разметки.
2. Подготовка участка, отведенного под свайное поле.
3. Ввинчивание свай в почву вручную или с помощью копровой установки.
4. Подрезка опор до одного уровня (не рекомендуется подрезать опорные стержни выше пятидесяти сантиметров от земли).
5. Приварка крепежных оголовков винтовых свай, укладка лаг каркасного дома.

2.4. Строим каркасный дом. Сборка и подъем внешних стен 1-го этажа. Строй и Живи

Отметим, что ручной монтаж имеет низкую производительность: за рабочий день специалисты вкручивают не более десятка винтовых свай. После выполнения последовательности можно приступать к монтажу чернового пола.

Обвязка свайного фундамента | Каркасный дом своими руками | Часть 1

Виды винтовых свай для фундамента

Кажущаяся на первый взгляд простота изготовления фундамента из свай таит в себе сложность их выбора. Главный критерий – диаметр. Естественно, и выдерживаемая нагрузка также зависит от этого показателя.

Для безошибочного выбора диаметра предварительно требуется определиться с типом строения. Что это будет – каркасный дом для постоянного проживания с несколькими комнатами и мансардным этажом или небольшое дачное строение облегченного типа.

В зависимости от ожидаемой нагрузки, расчет которой делают при составлении проекта дома, и выбирают диаметр свай. Кроме этого, следует брать во внимание породу грунта на участке строительства. Сыпучесть и мягкость песчаной породы компенсируют лишь опоры максимального диаметра.

Полезное: Нижняя обвязка (обвязка фундамента) каркасного дома

Также следует отнестись серьезно и к особенностям климата местности, где планируется строительство каркасного дома, среднему показателю осадков. Это обстоятельство важно при учете увеличения нагрузки на кровлю и всю конструкцию в целом в случае обильного снегопада.

Кроме разницы в диаметре, винтовые сваи разнятся в зависимости от используемых при их изготовлении типов наконечников. Различают наконечники сварного и литого типов.

Монтаж свайно винтового фундамента

Как сделать свайный фундамент? Работы начинаются с ввинчивания свай в грунт. Первоначально на участке выполняется разметка в местах расположения свай, затем прорываются небольшие углубления для упрощения работ. В местах технологических отверстий в верхней части сваи крепится лом, на него надеваются металлические рычаги. Ввинчивается основания под прямым углом, допускается небольшое отклонение, но не более 5%.

Для того, чтобы установить свайный фундамент требуется как минимум три человека: двое ввинчивают сваи в грунт, третий следит за уровнем установки. Ввинчивать сваи принято до твердого грунта, однако ниже слоя промерзания почвы.

После вкручивания свай на нужную глубину, с помощью болгарки производится обрезка верхней части по высоте установки будущего фундамента. Верхняя часть труб для прочности заполняется бетоном. Материал не только улучшает несущую способность свай, но и защищает их от преждевременной коррозии.

После установки свай проводятся работы по привариванию оголовков. Важно следить за тем, чтобы конструкция лежала строго горизонтально, контролируется с помощью шнура либо лазерного указателя. Места крепления обязательно покрывают антикоррозийным составом.

Последним этапом установки свай принято считать установку обвязки. Для этого деревянные брусья устанавливаются на оголовки и закрепляются с помощью болтов, так называемыми “глухарями”. Все стыки между брусьями скрепляются между собой скобами с углублением в брус. В каркасных конструкциях преимущественно используют деревянные брусья, это не только удешевляет конструкцию, и создает значительное усиление свайно винтового фундамента.

Обвязка брусом на свайно-винтовом фундаменте.

Первоначально для гидроизоляции между брусом и оголовком прокладывается гидроизоляция. Крайне важно позаботиться о тепловой изоляции свайного фундамента. Проводится установка чернового пола между брусьями, и на него укладывается теплоизоляционный материал.

Деревянный брус 150 на 150 мм. особо востребован при свайных конструкциях фундамента. Брус перед установкой обязательно должен быть просушен и покрыт антисептическим составом для защиты от насекомых. А также понимания, как защитить каркасный дом от мышей своими руками. Стоит отметить, что брус такого сечения стоит дорого, поэтому фундамент изготавливают самостоятельно из досок. Для этого между собой сбивают три доски шириной 150 мм. и толщиной 50 мм.

На заметку

С тем, как сделать свайный фундамент мы разобрались. Сразу после завершения работ по строительству фундамента можно приступать к возведению стен будущего каркасного дома.

Алгоритм монтажа фундамента

Процесс монтажа фундамента для каркасного дома включает ряд действий:

1. Расчистка участка под строительство дома. На этой стадии следует избавиться от растущего на месте стройки кустарников и высокой травы, произвести выравнивание почвы.
2. Составление проекта дома. В нем должны содержаться сведения относительно вида фундамента, характеристики строительных материалов, применяемые при его монтаже. В данном случае – диаметр и длина используемых винтовых свай.
3. Предварительная разметка периметра фундамента, а также мест, в которые будут вкручиваться опоры. Следует понимать, что каркасный дом на винтовых сваях подразумевает равномерную нагрузку на основные точки несущей конструкции. Выбранные под установку места должны быть на равноудаленном друг от друга расстоянии.
4. Вкручивание свай. Перед этим выбранные для установки участки окапывают и опускают на 30-40 см ниже поверхности самой почвы. Удобство заключается в возможности самостоятельной установки опор без специализированной техники. Вкручивание происходит при помощи рычага, которым легко может служить отрезок металлической трубы.
5. Последний этап – выравнивание поверхности вкрученных свай по всему периметру их установки. Правило обязательно, его игнорирование приведет к появлению играющих углов, которые будут препятствовать дальнейшему строительству несущих стен каркасного дома.

Полезное: Нормативные уровни глубины промерзания грунта

Пирог пола своими руками

Пол каркасного дома формируется из нескольких слоев, поэтому он и получил название пирог. Монтаж пола начинается после завершения обвязки. Основной пол или основа пирога пола каркасного дома на сваях укладывается поверх обвязки после завершения подготовительных работ.

Пирог пола каркасника.

Поперек поперечных балок, которые мы установили по осям фундамента, укладывается второй верхний ярус балок. Лаги пола нужно вставить в свободные расстояния между балками и закрепить их гвоздями и уголками. Стандартный шаг размещения лага – 62 см: такое расстояние позволит разместить утеплительные панели: утепление пола в каркасном доме на сваях – важный компонент этой технологии домостроения.

Когда лаги закреплены, следующим шагом укладывают черновой пол – покрытие нижнего уровня с помощью дюймовой доски. Надо учесть, что лучше черновой пол прибивать снизу лаг, тем самым не скрадывать полезное пространство у минерального утеплителя.

2.3. Строим каркасный дом. Устройство половых лаг и чернового пола. Строй и Живи

После монтажа чернового пола нужно обеспечить теплоизоляцию, гидроизоляцию и пароизоляцию. Для обеспечения лучшего обогрева можно предусмотреть теплый пол в каркасном доме на сваях. Особенность в том, что в каркасном доме бетонную стяжку делать нежелательно, поэтому для этого используется настил из досок, а греющие трубки прокладывают между ними.

Обвязка свайного фундамента

Эта стадия сооружения фундамента подразумевает соединение воедино в горизонтальной плоскости выступающих фрагментов опор. Обвязка свай обеспечивает монолитность всего фундамента в целом и служит балансиром стойкости конструкции каркасного дома.

Обвязку делают с помощью металлического швеллера, который крепится к специально приваренному к вкрученным сваям остову. Если винтовые сваи установлены в правильном геометрическом порядке, то их соединение между собой в процессе обвязки пройдет без затруднений. Но если допущены неровности в выступах элементов относительно друг друга, то процесс может затянуться.

Завершается процесс обвязки, как правило, укладкой листами рубероида или другого тепло-гидроизолирующего материала.

На подготовленную площадку монтируют каркас стен – коробку дома. Стены каркасного дома изготавливаются из панелей или предварительно смонтированных щитов.

Что учесть при строительстве домов на винтовых сваях

Вышеописанный способ монтажа фундамента несет в себе не только плюсы. Следует принимать во внимание и ряд его недостатков по сравнению с монолитным типом фундамента.

Сваи под каркасным домом приводят к большим температурным перепадам внутри строительной конструкции. Связано это с тем, что образуются прогалы (промежутки, пространства между элементами). В этих промежутках постоянно циркулирует воздух.

Другими словами, холодный зимний воздух без особых препятствий подбирается к напольному покрытию дома и легко его охлаждает. Это ведет к теплопотерям, поэтому рекомендуется производить утепление фундамента из свай путем закрытия его периметра теплоизоляционными не продуваемыми материалами.
