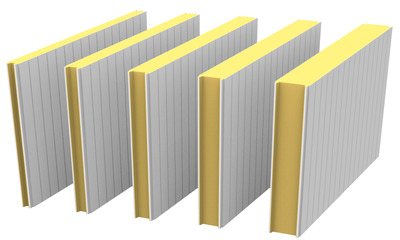

К основным параметрам сэндвич-панелей относятся высота, длина, толщина и вес элементов.
К выбору материала по размерам нужно относиться серьёзно, поскольку это повлияет на стоимость постройки и на его технические и эксплуатационные показатели.
Какие модели можно найти на современном строительном рынке и какую продукцию стеновых панелей выбрать?
Выберите интересующий Вас раздел:
1.СТРУКТУРА СЭНДВИЧ-ПАНЕЛЕЙ |
2.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЭНДВИЧ-ПАНЕЛЕЙ |
| 1.1. Металлическая облицовка
1.2. Полимерные покрытия 1.3. Цветовые решения 1.4. Утеплители 1.5. Клей 1.6. Защитная монтажная пленка |
2.1. Таблицы с характеристиками
2.2. Звукоизоляция 2.3. Несущая способность 2.4. Выбор длины пролета в зависимости от температуры 2.5. Теплопроводность |
Рекомендации по работе с пластиком
Перед монтажом отделочного изделия необходимо выдержать панели в том помещении, где требуется такая установка. Изделие должно акклиматизироваться. Это необходимо для того, чтобы стройматериал привык к температуре в помещении.
Кроме отделочных материалов, понадобятся дополнительные элементы:
- внутренний уголок;
- начальный профиль;
- финишный профиль;
- плинтус.
Установка начинается с угла комнаты в сторону оконного или дверного проема. Первым монтируется внутренний уголок. Ламели необходимо обрезать по нужному размеру, а плиты обрезаются в зависимости от способа установки.
Пластиковое изделие вставляют в угловой профиль и монтируют на обрешетку. Для этой цели можно использовать строительный степлер, но лучшей вариацией считаются кляммеры. Они устанавливаются в нижнюю область паза, а крепеж осуществляется посредством отверстия в кляммере. Данный метод крепления не деформирует пластиковое изделие, а также обеспечивает стопроцентную фиксацию стройматериала. Крепежные детали подбирают из расчета 2 дюбеля на 1 метр профиля и 2 самореза с большими шляпками на 1 метр величины ламелей из ПВХ.
Последующие элементы монтируются методом «шип в паз». При этом панели должны состыковываться максимально плотно. По окончании обшивки между стеновой поверхностью и полом образуется стык, который необходимо закрыть при помощи плинтуса. Для заделывания стыков на потолке применяют более декоративный потолочный плинтус, который должен гармонировать с общей отделкой потолка.
Количество плинтуса рассчитывается исходя из общей площади потолка. Стандартизированная величина плинтуса составляет 3 метра. Общий периметр потолочной поверхности нужно разделить на величину плинтуса, после чего полученное значение округляют в большую сторону к числу, кратному 3.
Работу с пластиковыми изделиями можно осуществлять при температуре от -5 до +50 градусов, поэтому отделка стен в банях и саунах не выполняется. В местах, где расположены выключатели и розетки, предварительно следует установить специальные коробки и провести электрокабель. При монтаже ламелей необходимо вырезать отверстия для выключателей и розеток.
Существует 2 метода крепления пластиковых изделий:
- на обрешетку;
- на клеящий раствор.
Установку вагонки или листовых панелей можно осуществлять только на каркас. Это объясняется большими габаритами изделий. Каркас в этом случае может быть изготовлен из дерева или металлических реек. Высота каркаса зависит от количества неровностей на рабочей поверхности.
На клей в основном крепят пластиковые стройматериалы в виде плиток. В этом случае необходимо осуществить подготовительные работы. Поверхность нужно очистить от различных загрязнений, выровнять и обработать спецсредствами. Клеят плиточные панели максимально плотно, чтобы не образовывались пустоты под изделиями.
1.1. Металлическая облицовка
В качестве обшивок используется оцинкованный стальной лист с защитно-декоративным лакокрасочным покрытием по ГОСТ 14918-80, ГОСТ Р 52246-2004.
При прокате сэндвич-панелей, стандартом является толщина металла 0,5 мм. Под заказ возможно использование стального листа толщиной 0,45 мм, 0,6 мм, 0,7 мм.
Таблица 1. Технические характеристики стали для сэндвич-панелей.
| Характеристика | Значение |
| Предел текучести, не менее | 280 МПа |
| Временное сопротивление разрыву, не менее | 360 МПа |
| Относительное удлинение, не менее | 35,0% |
| Общая масса цинкового покрытия с 2-х сторон, не менее, ГОСТ Р 52146-2003 | 1 класс покрытия — от 258 г/кв.м 2 класс покрытия – от 140 г/кв.м |
| Средняя толщина цинкового покрытия, не менее, ГОСТ Р 52146-2003 | 1 класс покрытия — от 38,1 мкм 2 класс покрытия – от 21,6 мкм |
| Стандартная ширина стального листа | 1250 мм |
| Толщина стального листа | От 0,5 мм |
Виды
Сэндвич панели – это отличная возможность для тех, кому необходимо выполнять строительные работы быстро и качественно. Материал не подвергается влиянию огня и стойкий к отрицательным климатическим условиям. Сегодня сэндвич панели – это оптимальный вариант для теплоизоляции стен и кровли.
Наличие многослойности объясняет высокую функциональность материала, ведь они сразу выполняют несколько задач:защита кровли стен от влияния низкой и высокой температуры;отличная теплоизоляция;улучшенная шумоизоляция;меньшая трата времени на строительство;дом получает современный и эстетический вид.
Угловые
Этот вид панелей придает дому оконченный вид. Сегодня в продаже можно встретить угловые изделия с острой формой угла и закругленной.
На фото – угловая сэндвич панель:
Применение того или иного вида определяется с учетом архитектурного решения. Использование готовых угловых панелей затормаживает промерзание углов и повышает пожарную безопасность всей конструкции.
Читайте также:

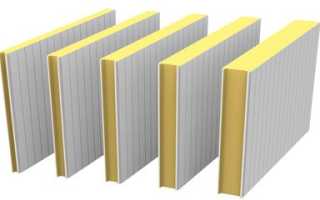

Стеновые
Этот вид сэндвич панелей служит для строительства несущих стен, отделки фасада и перегородок при их утеплении или модернизации. При возведении загородных домов задействуют огнестойкие наружные стеновые панели. Для их изготовления применяют стальные листы: оцинкованные, профилированные и окрашенные.
Толщина готового материала должна быть не менее 0,7 мм. Если стеновая плита нужна в качестве утепления, то подходит для этого минеральная вата, так как она служит отличным теплоуловителем.
Кровельные
Этот вариант изделий может похвастаться длительным сроком эксплуатации, они способны оказать сопротивление открытому огню и имеют прекрасные показатели звуко- и теплоизоляционные характеристики. При их использовании можно получить теплую, прочную и водонепроницаемую кровлю.
Достигается такой эффект благодаря само конструкции. Она оснащена специальным замком Z-lock. Благодаря ему крепеж плит осуществляется с нахлестом. Кроме этого, когда материал расширяется под влиянием высоких температур, то такое соединение предохраняет от различных деформаций.
А для тех кто хочет понимать, какие технические характеристики стеновой сэндвич панели существуют и как правильно такие панели используются, рассказывается в данной статье.
1.2. Полимерные покрытия
Структура стального листа с полимерным покрытием:
Типы покрытий:
Полиэстер (Polyester) – полиэфирное покрытие. Применяется для наружных и внутренних работ. Устойчиво к атмосферным воздействиям и коррозии. Подходит для всех климатических поясов.
Толщина покрытия — 25 мкм.
Пурал (Pural) – полиуретановое покрытие. Практически не подвержен механическим воздействиям, воздействиям ультрафиолета, химически активных компонентов, что обеспечивает продолжительный срок службы, не теряет цвет, целостность покрытия. Толщина покрытия 25 мкм. Применяется для наружных и внутренних работ.
ПВДФ (PVDF) – поливинилдифторидное покрытие. Покрытие состоит из 80% поливинилфторида и 20% акрила. Преимущества покрытия: высокие антикоррозийные свойства, устойчивость к атмосферным воздействиям и к загрязнению, подходит для наружного применения в любых условиях. Сохраняет свои свойства в диапазоне температур от -60°С до +120°С и обладает хорошей пластичностью.
Пластизоль (PVS) – поливинилхлоридное покрытие. Обладает превосходной пластичностью, устойчиво к царапинам, коррозии и воздействиям окружающей среды. Рекомендуется к применению в тяжелых условиях эксплуатации и в загрязненной окружающей среде. Помимо этого Пластизоль позволяет существенно улучшить внешний вид фасада. Толщина покрытия 200 мкм.
Таблица 2. Виды полимерных покрытий металлических обшивок сэндвич-панелей.
| Покрытие/характеристика | Полиэстер | Пурал | ПВДФ | Пластизоль |
| Толщина покрытия, мкм | 25 | 50 | 25 | 175/200 |
| Поверхность | гладкая | гладкая | гладкая | тиснение |
| Максимальная температура эксплуатации, °С | 120 | 120 | 120 | 60 |
| Минимальная температура эксплуатации, °С | -10 | -15 | -10 | +10 |
| Сохранность внешнего вида | ** | **** | ***** | *** |
| Минимальный радиус изгиба | 3xt | 1xt | 1xt | 0xt |
| Соляной тест, ч | 500 | 1000 | 1000 | 1000 |
| Водяной тест, ч | 1000 | 1000 | 1000 | 1000 |
| Устойчивость к УФ | **** | **** | ***** | *** |
| Устойчивость к механическим повреждениям | *** | **** | ***** | ***** |
Дома из сендвичных панелей под ключ: цены
Строительство каркасных домов набирает популярность. В случае необходимости можно заказать дом под ключ. Рассмотрим, какие преимущества имеют такие жилые постройки:
- высокая скорость возведения;
- хорошая теплоизоляция. Материалы, из которых выполняются сэндвич плиты, удерживает тепло внутри здания и не пропускает холод внутрь;
- огнестойкость;
- шумоизоляция;
Двухэтажный дом, построенный из сендвичных плит
- экологичность;
- долговечность (срок службы такого дома может достигать 80 лет).
Каркасные дома ещё называют канадскими, так как их возводят по тем же технологиям, как и в Канаде. Фундамент для такого дома выполняется на винтовых сваях. Рассмотрим основные достоинства такого фундамента:
- высокая скорость выполнения (не более 2 суток);
- продолжительный эксплуатационный срок (до 100 лет);
- возможность монтажа на почве любого типа;
- возможность монтажа в любое время года;
- высокие экологические показатели;
- экономия (до 50%).
Каркасный дом из сэндвич панелей площадью 64 м² обойдётся примерно в 820 тыс. руб., а дом в 130 м² – 1, 2 млн. руб. В таблице ниже указаны примерные расценки монтажа сендвичных панелей за 1 м² каркаса и кровли (без учета материалов), а также стоимость организации фундамента:
| Вид работы | Цена, руб./м² |
| Организация фундамента | от 800 |
| Возведение коробки дома | 320–700 |
| Монтаж кровли | 370–750 |
Для выбора подходящего варианта рекомендуется изучить в интернете фото домов из сендвичных панелей. Цены на такие коттеджи также указаны на сайтах строительных фирм.
1.3. Цветовые решения
Стандартные цвета по каталогу RAL, применяемые на производстве, покрытие Полиэстер (Polyester):
-
Читайте также:
Возможно изготовление сэндвич-панелей в нестандартных цветах. При выборе нестандартных цветов, покраска металла осуществляется под заказ, что увеличивает срок поставки сэндвич-панелей.
При выборе цветового решения нужно учитывать, что более темные цвета больше подвержены нагреву поверхности, что может привести к тепловым деформациям (вздутие обшивок между креплениями, образование складок на металле в местах крепления). При выборе темных цветов, не рекомендуется применять трехпролетную схему крепления.
В тоже время светлые цвета имеют большую отражательную способность. Светлые поверхности не подвержены перегревам, что сохраняет поверхность сэндвич-панели в изначальном виде.
Производители
Сегодня приобрести сэндвич панель совершенно не сложно. На строительном рынке ассортимент ее достаточно велик. Главное, это правильно выбрать производителя. Если вы хотите получить качественное строение и остаться довольным полученным результатом, то необходимо покупать сэндвич панели у следующих производителей:
- ЭкоПромпанель – цена 1160 рублей за м2.
- VestaPark – цена 1130 рублей за м 2.
- Памир – цена 1100 рублей за м2.
- Ариада – цена 950 рублей за м2.
Сэндвич панели – это экологически чистый строительный материал, который сегодня активно применяют при возведении конструкции различного назначения. Широкий ассортимент панелей позволяет выбрать для себя самый удачный и наслаждаться полученным результатом в течение многих лет
При выборе наполнителя и размеров сэндвич панелей обращайте внимание на климатические условия региона, которым выбранный материал сможет сопротивляться
1.4. Утеплители
Металлические сэндвич-панели производятся с двумя типами утеплителей: базальтовая минеральная вата и пенополистирол.
Базальтовая минеральная вата – теплоизоляционный материал на основе базальта, также называют каменной ватой. Вата имеет волокнистую структуру, поэтому промежутки между волокон заполняются воздухом и обеспечивают высокие теплоизоляционные характеристики.
В сэндвич-панелях для обеспечения жесткости, применяются так называемые ламели. Плита минеральной ваты разрезается на полоски нужной ширины и разворачивается при подаче в линию перпендикулярно металлическим обшивкам (обичайкам). За счет такого направления волокон ваты достигается необходимая прочность на сжатие готовой сэндвич-панели.
Основные преимущества минеральной ваты – низкая теплопроводность, экологичность, группа горючести НГ, устойчивость к химическим воздействиям.
Таблица 3. Теплофизические и механические свойства базальтовой минеральной ваты.
| Наименование | Показатель |
| Плотность, кг/куб.м, не менее | 110 (±10%) |
| Теплопроводность, Вт/мК, не более | 0,044 |
| Водопоглощение по объему, %, не более | 1,5 |
| Содержание органических веществ по массе, %, не более | 4,5 |
| Прочность на сжатие при 10% деформации, кПа, не менее | 60 |
| Прочность на сцепление (отрыв слоев), кПа, не менее | 100 |
| Прочность на сдвиг/срез, кПа, не менее | 50 |
| Паропроницаемость мг/(м·ч·Па), не менее | 0,53 |
| Группа горючести | НГ |
Пенополистирол – теплоизоляционный материал на основе стирола. Производится путем вспенивания (наполнения воздухом) гранул стирола. За счет хорошей наполненности воздухом, имеет высокие теплоизоляционные характеристики. Обладает малым весом, при этом достаточно хорошей жесткостью.
В сэндвич-панелях пенополистирол укладывают готовыми листами, листы плотно прижимаются.
Основные преимущества пенополистирола – влагостойкость, низкий коэффициент теплопроводности, экологичность, при обработке антипиреном может относиться к классу трудногорючих (группа П).
Таблица 4. Теплофизические и механические свойства пенополистирола.
| Наименование | Показатель |
| Плотность, кг/куб.м, не менее | 13,5 |
| Теплопроводность, Вт/мК, не более | 0,039 |
| Водопоглощение по объему, %, не более | 2 |
| Время самостоятельного горения, с, не более | 4 |
| Прочность на сжатие при 10% деформации, мПа, не менее | 0,1 |
| Прочность на изгиб, мПа, не менее | 0,18 |
| Влажность, %, не более | 12 |
Все утеплители, используемые при производстве сэндвич-панелей сертифицированы и не представляют опасности для человека и окружающей среды.
Свойства и характеристики. Панельный состав
Обычные сэндвич-панели сделаны из пары-тройки слоев – облицовка внешнего типа и утепляющая прослойка между ними. Главные элементы скрепляют между собой при помощи горячего прессования, или сцепляют их клеевым веществом на базе полиуретана. Состав таков:
-
Конструкционные ламели от минеральной ваты.
- Кровельный замок.
- Защитная пленка.
- Внутренний тип облицовки.
- Трапециевидные ламели от минеральной ваты.
- Двухкомпонентный клеевой слой №2.
- Двухкомпонентный клеевой слой №1.
- Облицовка внешнего типа.
За счет композитного строения, сэндвич-панели обладают множеством неоспоримых преимуществ. В частности, материалы спрессованного типа мало весят, а это сильно уменьшает нагрузку на основание. Также эти панели обладают высоким уровнем тепловой изоляции, и при этом слой утеплителя прекрасно защищен внешней облицовкой, а значит, панели не теряют свои свойства спустя время.
1.6. Защитная монтажная пленка
Для защиты полимерного покрытия от легких механических повреждений (царапин) во время перевозки, погрузо-разгрузочных работ, монтажа, на поверхность сэндвич-панелей наносят защитную монтажную пленку. После окончания монтажных работ, пленка снимается.
ВАЖНО! Инструкция по использованию защитной пленки:
- Защитная пленка предназначена для защиты поверхностей от повреждений и загрязнений во время транспортировки и монтажа, а так же от механических воздействий во время обработки (сгибание, нарезка, формирование, штамповка)
- Все заявленные технические характеристики защитной пленки являются действительными в диапазоне 20 градусов Цельсия. Данная температура является обязательной как для самой пленки, так и для покрываемой поверхности в момент нанесения. Оптимальная температура хранения 15-30°С.
- При долгом нахождении пленки в неблагоприятных условиях (перепады температур в диапазоне, отличном от рабочих; агрессивная среда и т. д.) ее свойства могут быть утеряны.
- Не допускается обработка поверхности всеми видами растворителей.
- Пленка наносится в условиях производства и снимается сразу после монтажа изделия.
- Хранение поверхностей с нанесенной пленкой под прямыми солнечными лучами недопустимо, т.к. может вызвать изменения свойств клея, что повлечет за собой появление трудностей при снятии пленки с изделия.
- Для того чтобы на поверхности не остались фрагменты защитной пленки или клея пленку недопустимо снимать при очень низких (не ниже -10°С) и очень высоких температурах воздуха (не выше 40 °С).
- Срок хранения изделий с нанесенной пленкой не более 1 месяца.
- Все заявленные требования являются рекомендованными производителем данного типа пленки.
Внимание!
Если условия хранения и использования защитной пленки были нарушены и пленка плохо сдирается, можно локально при температуре приблизительно 60 градусов потихонечку пройтись техническим феном. Если пленка долго находилась на изделии, и после ее удаления остался клей, то его можно удалить техническим спиртом, но ни в коем случае не растворителем.
При применении растворителя, нарушается не только защитная пленка, но и полимерная поверхность сэндвич-панели.
Тонкости монтажа
Монтаж многослойных панелей ПВХ можно проводить самостоятельно, главное, следовать всем правилам и инструкциям по установке таких материалов. На примере оконных откосов рассмотрим технику монтирования пластиковых панелей в домашних условиях.
Необходимые инструменты для монтажа:
- саморезы, жидкие гвозди, герметик;
- монтажные профили;
- монтажная пена;
- сэндвич-панели;
- монтажный уровень;
- нож-резак, электрический лобзик, ножницы по резке металлических материалов;
- электрическая дрель;
- в некоторых случаях опытные мастера используют болгарку для обрезания панелей.
Начинающим строителям нужно с осторожностью использовать такой инструмент, ведь переусердствовав с нажимом, материал поломается. Прежде чем приступать к укладке листов, необходимо избавиться от загрязнений (пыль, краска, пена)
Только на чистое основание укладываются сэндвичные материалы. При имеющейся плесени ее необходимо устранить, а поверхность обработать специальной пропиткой
Прежде чем приступать к укладке листов, необходимо избавиться от загрязнений (пыль, краска, пена). Только на чистое основание укладываются сэндвичные материалы. При имеющейся плесени ее необходимо устранить, а поверхность обработать специальной пропиткой.
- Подготовка и измерение откосов. С помощью рулетки выполняется замер длины и ширины откосов для того, чтобы обрезать панели по размеру откоса.
- Монтаж профилей. Нарезаются начальные профили П-образной формы (стартовые профили) и крепятся саморезами, которые устанавливаются по краям профилей, оставляя промежуток между ними в 15 см.
- В пластиковый профиль устанавливают боковые отрезки и верхнюю панель ПВХ. Отрезки фиксируются к стене жидкими гвоздями или монтажной пеной.
- Области примыкания к стенам закрываются облицовочным материалом из Г-образного профиля. Окаймляющий профиль устанавливается при помощи жидких гвоздей.
- В заключение области примыканий обрабатываются силиконовым герметиком белого цвета.
Использовать монтажную пену нужно предельно осторожно, ведь она при выходе увеличивается в объеме в 2 раза. В противном случае между слоистыми листами и стеной образуются большие просветы, и всю работу придется переделывать
Откосы на балконах и лоджиях из сэндвичных плит выполняются аналогично откосам металлопластиковых окон в квартире.
2.1. Таблицы с характеристиками
Таблица 5. Характеристики стеновых сэндвич-панелей с утеплителем минеральная вата.
| Толщина сэндвич-панели, мм | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 |
| Удельный вес, кг/кв.м | 14,4 | 15,6 | 17,9 | 20,2 | 22,2 | 26,0 | 29,8 | 31,7 | 37,5 |
| Приведенное сопротивление теплопередаче, кв.м°С/Вт | 1,16 | 1,4 | 1,86 | 2,33 | 2,79 | 3,49 | 4,19 | 4,65 | 5,81 |
| Теплопроводность утеплителя, Вт /м°С | λрасч=0.041 | ||||||||
| Значения огнестойкости | EI 30 | EI 30 | EI 45 | EI 90 | EI 150 | EI 150 | EI 150 | EI 150 | EI 150 |
Таблица 6. Характеристики кровельных сэндвич-панелей с утеплителем минеральная вата.
| Толщина сэндвич-панели, мм | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 |
| Удельный вес, кг/кв.м | 15,6 | 17,9 | 20,2 | 22,2 | 26,0 | 29,8 | 31,7 | 37,5 |
| Приведенное сопротивление теплопередаче, кв.м°С/Вт | 1,4 | 1,86 | 2,33 | 2,79 | 3,49 | 4,19 | 4,65 | 5,81 |
| Теплопроводность утеплителя, Вт /м°С | λрасч=0.041 | |||||||
| Значения огнестойкости | REI 30 | REI 45 | ||||||
Таблица 7. Характеристики стеновых сэндвич-панелей с утеплителем пенополистирол.
| Толщина сэндвич-панели, мм | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 |
| Удельный вес, кг/кв.м | 9,4 | 9,6 | 9,9 | 10,2 | 10,5 | 10,95 | 11,22 | 11,7 | 12,45 |
| Приведенное сопротивление теплопередаче, кв.м°С/Вт | 1,28 | 1,54 | 2,05 | 2,56 | 3,08 | 3,85 | 4,62 | 5,13 | 6,41 |
| Теплопроводность утеплителя, Вт /м°С | λрасч=0.039 | ||||||||
| Значения огнестойкости | EI 15 | ||||||||
Таблица 8. Характеристики кровельных сэндвич-панелей с утеплителем пенополистирол.
| Толщина сэндвич-панели, мм | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 |
| Удельный вес, кг/кв.м | 10,6 | 10,8 | 11,4 | 11,7 | 12,1 | 12,4 | 12,9 | 13,6 |
| Приведенное сопротивление теплопередаче, кв.м°С/Вт | 1,54 | 2,05 | 2,56 | 3,08 | 3,85 | 4,62 | 5,13 | 6,41 |
| Теплопроводность утеплителя, Вт /м°С | λрасч=0.039 | |||||||
| Значения огнестойкости | REI 15 | |||||||
Табл. 16
| Высота z, м | Коэффициент k для типов местности | ||
| А | В | С | |
| ≤5 | 0,75 | 0,5 | 0,4 |
| 10 | 1,0 | 0,65 | 0,4 |
| 20 | 1,25 | 0,85 | 0,55 |
| 40 | 1,5 | 1,1 | 0,8 |
| 60 | 1,7 | 1,3 | 1,0 |
| 80 | 1,85 | 1,45 | 1,15 |
| 100 | 2,0 | 1,6 | 1,25 |
Примечание. При определении ветровой нагрузки типы местности могут быть различны для разных расчетных направлений ветра
2.2. Звукоизоляция
Таблица 9. Звукоизоляционные характеристики стеновых и кровельных сэндвич-панелей с минераловатным утеплителем.
| Толщина сэндвич-панели, мм | Rw (стеновые панели), Дб | Rа (стеновые панели), Дб | Rа (кровельные панели), Дб |
| 50 | 32 | 29 | — |
| 80 | 32 | 29 | — |
| 100 | 35 | 30 | 31 |
| 120 | 35 | 30 | 31 |
| 150 | 35 | 30 | 32 |
| 200 | 35 | 30 | — |
Rw – изоляция воздушного шума, является нормируемым параметром параметром звукоизоляции внутренних ограждающих конструкций жилых и общественных зданий, а также вспомогательных зданий производственных предприятий.
Ra – представляющая собой изоляцию внешнего шума, производимого потоком городского транспорта, является нормируемым параметром звукоизоляции наружных ограждающих конструкций.
Нормируемые параметры регламентируются:
— СП 51.13330.2011 «Защита от шума»,
— СНиП 23-03-2003 «Защита от шума»,
— СП 23-103-2003 «Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий»,
— ГОСТ 27296-87 (СТ СЭВ 4866-84) «Защита от шума в строительстве. Звукоизоляция ограждающих конструкций. Методы измерения».
Табл. 15
| Ветровой район | Ia | I | II | III | IV | V | VI | VII |
| W0, кгс/м2 | 17 | 23 | 30 | 38 | 48 | 60 | 73 | 85 |
При определении расчетной нагрузки следует учитывать коэффициент k, учитывающий изменение ветрового давления по высоте z. Этот коэффициент определяется из таблицы в зависимости от типа местности. Принимаются следующие типы местности:
А — открытые побережья морей, озер, водохранилищ, пустыни, степи, лесостепи, тундра;
В — городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой более 10м.
С — городские районы с застройками зданий высотой более 25м.
2.3. Несущая способность
Несущая способность – это максимальная нагрузка без потери функциональных качеств, которую может нести конструкция, ее элементы, а также грунты оснований.
Расчет несущей способности произведен в соответствии с СП 20.13330.2011 «Нагрузки и воздействия».
Стеновые сэндвич-панели
Расчеты несущей способности стеновых сэндвич-панелей учитывают, что плотно вклеенный утеплитель, помогает распределению напряжений при нагрузках и воспринимает усилия сдвига, при этом металлические обшивки подвержены растяжению и сжатию.
В расчете не учитывается, возможное изменение формы панелей (вырезы, обрезы краев и прочее). Для стеновых панелей вычислены предельные состояния несущей способности. Значения, указанные в таблицах, являются справочным материалом и должны рассчитываться при проведении проектных работ.
Расчеты проведены с учетом следующих упрощений и допущений:
— толщина сэндвич-панели указана по толщине утеплителя,
— толщина металлических обшивок 0,6 мм,
— ширина внешних опор не менее 40 мм,
— ширина внутренних опор не менее 70 мм,
— допускаемый прогиб панели 1/100 L пролета,
— при определении предельного прогиба учтена разность температур наружной и внутренней металлических обшивок t=55°C.
Таблица 10. Расчетная несущая способность стеновых сэндвич-панелей с минеральной ватой.
| Толщина панелей, мм | Несущая способность стеновых сэндвич-панелей при равномерно распределенной нагрузке, кг/кв.м | ||||||||
| Длина пролета, м | |||||||||
| 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | 6,5 | 7,0 | |
| 50 | 80 | 60 | 37 | 21 | 11 | — | — | — | — |
| 80 | 135 | 115 | 98 | 79 | 67 | 48 | 35 | 25 | 14 |
| 100 | 155 | 136 | 115 | 94 | 76 | 58 | 46 | 34 | 28 |
| 120 | 201 | 174 | 145 | 125 | 104 | 85 | 68 | 57 | 46 |
| 150 | 215 | 190 | 168 | 143 | 121 | 101 | 85 | 71 | 59 |
| 200 | 268 | 236 | 208 | 180 | 156 | 134 | 115 | 98 | 84 |
Рис.1. График несущей способности стеновых сэндвич-панелей с минеральной ватой при равномерно распределенной нагрузке. Схема нагружения – однопролетная.
Таблица 11. Расчетная несущая способность стеновых сэндвич-панелей с пенополистиролом.
| Толщина панелей, мм | Несущая способность стеновых сэндвич-панелей при равномерно распределенной нагрузке, кг/кв.м | ||||||||
| Длина пролета, м | |||||||||
| 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | 6,5 | 7,0 | |
| 50 | 103 | 74 | 48 | 28 | 14 | — | — | — | — |
| 80 | 167 | 141 | 123 | 94 | 77 | 58 | 42 | 29 | 15 |
| 100 | 191 | 165 | 141 | 117 | 96 | 71 | 55 | 41 | 36 |
| 120 | 248 | 214 | 182 | 157 | 132 | 103 | 81 | 71 | 54 |
| 150 | 264 | 237 | 207 | 175 | 150 | 126 | 104 | 85 | 71 |
| 200 | 329 | 296 | 257 | 221 | 192 | 163 | 143 | 120 | 103 |
Рис.2. График несущей способности стеновых сэндвич-панелей с пенополистиролом при равномерно распределенной нагрузке. Схема нагружения – однопролетная.
Разновидности
Что касается качественных характеристик, то у различных плит они несколько отличаются, и главная причина тому – сырье, из которого выполнен звуко- и теплоизолятор. Из существующих видов на сегодняшний день, следует особо выделить наиболее распространенные.
Пенополистирол или пенопласт
Дешевый и популярный в народе стройматериал, — нет такого человека, который бы не был с ним знаком. Пенопласт – ячеисто-сотовая структура. Отличные изоляционные показатели и очень малый вес.
Каркасное строительство частных домов из деревянного бруса активно использует пенополистирол. Дома получаются бюджетные и очень теплые.
Прессованная минеральная вата
Широко распространенный изоляционный материал: высокие показатели. Не горит – относится к классу негорючих материалов (НГ). Устойчив к деформации, к сильным температурным перепадам, к агрессивной внешней среде.
Пенополиуретан
Дорогостоящий изоляционный материал. К достоинствам можно отнести его устойчивость к появлению грибков и плесени, устойчивость к открытому огню (класс НГ), очень прочен и долговечен. Используется в профессиональном и частном строительстве.
Стекловолокно
Узкоспециализированное сырье для использования подавления чрезмерных звуковых нагрузок, — состоит из минваты с добавлением стекловолокон. Незначительный вес, легкий монтаж, транспортировка. Устойчив к агрессивным химическим веществам, не горюч. Однако не рекомендуется применять в средах, с температурой выше 40-45 °С. При монтаже требует специальной защиты.
Полипропилен
Полипропилен можно сравнить с пенопластом, только прессованным: те же свойства, те же недостатки.
Варианты облицовки стен
Кровельные сэндвич-панели
Расчеты несущей способности стеновых сэндвич-панелей учитывают, что плотно вклеенный утеплитель, помогает распределению напряжений при нагрузках и воспринимает усилия сдвига, при этом металлические обшивки подвержены растяжению и сжатию.
В расчете не учитывается, возможное изменение формы панелей (вырезы, обрезы краев и прочее). Для стеновых панелей вычислены предельные состояния несущей способности. Значения, указанные в таблицах, являются справочным материалом и должны рассчитываться при проведении проектных работ.
Расчеты проведены с учетом следующих упрощений и допущений:
— толщина сэндвич-панели указана по толщине утеплителя,
— толщина металлических обшивок 0,6 мм,
— ширина внешних опор не менее 60 мм,
— ширина внутренних опор не менее 80 мм,
— допускаемый прогиб панели 1/100 L пролета,
— при расчете учтена собственная масса панелей и сосредоточенная нагрузка величиной 100 кгс в середине пролета
Таблица 12. Расчетная несущая способность кровельных сэндвич-панелей с минеральной ватой
| Толщина панелей, мм | Несущая способность кровельных сэндвич-панелей при равномерно распределенной нагрузке, кг/кв.м | |||||
| Длина пролета, м | ||||||
| 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | |
| 60 | 151 | 106 | 65 | 33 | 15 | — |
| 80 | 206 | 135 | 98 | 73 | 55 | 37 |
| 100 | 285 | 195 | 141 | 108 | 88 | 64 |
| 120 | 354 | 248 | 187 | 145 | 117 | 91 |
| 150 | 440 | 336 | 255 | 204 | 160 | 136 |
| 200 | 609 | 433 | 334 | 270 | 224 | 189 |
Рис.3. График несущей способности кровельных сэндвич-панелей с минеральной ватой при равномерно распределенной нагрузке. Схема нагружения – однопролетная.
Таблица 13. Расчетная несущая способность кровельных сэндвич-панелей с пенополистиролом
| Толщина панелей, мм | Несущая способность кровельных сэндвич-панелей при равномерно распределенной нагрузке, кг/кв.м | |||||
| Длина пролета, м | ||||||
| 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | |
| 60 | 184 | 134 | 84 | 48 | 25 | — |
| 80 | 249 | 161 | 121 | 93 | 71 | 52 |
| 100 | 345 | 237 | 172 | 131 | 107 | 83 |
| 120 | 429 | 298 | 225 | 174 | 139 | 112 |
| 150 | 540 | 405 | 306 | 243 | 193 | 161 |
| 200 | 738 | 522 | 399 | 319 | 265 | 220 |
Рис.4. График несущей способности кровельных сэндвич-панелей с пенополистиролом при равномерно распределенной нагрузке. Схема нагружения – однопролетная.
Обозначение предельных состояний строительных конструкций по огнестойкости:
R — потеря несущей способности вследствие обрушения конструкции или возникновения предельных деформаций;
E – потеря целостности в результате образования в конструкциях сквозных трещин или отверстий, через которые на необогреваемую поверхность проникают продукты горения или пламя;
I — потеря теплоизолирующей способности вследствие повышения температуры на необогреваемой поверхности конструкции до предельных значений;
Цифра — время достижения предельного состояния в минутах.
2.4. Выбор длины пролета в зависимости от температуры
Из-за разницы температур наружной и внутренней поверхностей металлических листов, может происходить вздутие (коробление) обшивок в местах наибольших напряжений. Чаще всего такое происходит на солнечной стороне зданий. Причем температура нагреваемой солнцем обшивки во многом зависит от цвета и его отражательной способности. Все цвета условно разбивают на три группы с различными свойствами (см. таблицу 12).
Во избежание деформации металлических обшивок панелей, находящихся под регулярным воздействием солнца, необходимо ограничивать длину пролета таким образом, чтобы возникающее в процессе эксплуатации напряжение металла было меньше максимально допустимых значений. Максимальные длины пролетов при неразрезной схеме крепления указаны в таблицах 13, 14.
Таблица 12. Группы цветов металла по отражательной способности.
| Группа | Отражательная способность Rg, % | Максимальная температура внешней обшивки, °С | Некоторые цвета группы (RAL) |
| 1 – очень светлые цвета | 75 — 90 | +55 | 1013, 1014, 1018, 7035, 9001, 9002, 9003, 9010, 9016 |
| 2 – светлые цвета | 40 — 74 | +65 | 1002, 1024, 2001, 2004, 5012, 5021, 6011, 7004, 7032 |
| 3 – темные цвета | 8 — 39 | +80 | 3003, 5005, 6002, 6010, 7016, 8004, 8011, 8014, 8017, 9000 |
Таблица 13. Максимальные длины пролетов стеновых сэндвич-панелей
| Толщина панели (по утеплителю), мм | Группа цвета наружной обшивки | ||
| 1 | 2 | 3 | |
| 50 | 2,60 | 2,05 | 1,75 |
| 80 | 3,35 | 2,50 | 2,15 |
| 100 | 3,75 | 2,80 | 2,30 |
| 120 | 4,10 | 3,15 | 2,65 |
| 150 | 4,50 | 3,50 | 2,95 |
| 180 | 4,90 | 3,80 | 3,20 |
| 200 | 5,20 | 4,05 | 3,35 |
Таблица 14. Максимальные длины пролетов кровельных сэндвич-панелей
| Толщина панели (по утеплителю), мм | Группа цвета наружной обшивки | ||
| 1 | 2 | 3 | |
| 50 | 2,80 | 2,20 | 1,90 |
| 80 | 3,65 | 2,85 | 2,40 |
| 100 | 4,10 | 3,10 | 2,80 |
| 120 | 4,40 | 3,40 | 2,90 |
| 150 | 4,95 | 3,75 | 3,15 |
| 180 | 5,50 | 4,20 | 3,50 |
| 200 | 5,70 | 4,40 | 3,75 |
Особенности конструкций панелей
Сэндвич панели могут поставляться уже готовыми к применению (такой тип конструкций наиболее распространен) или их придётся собирать непосредственно перед монтажом на стройплощадке – для сборки используют саморезы.
Плюс последнего типа панелей – возможность ремонта (замена верхних слоёв или утеплителя), благодаря отсутствию клея и невысокая стоимость.
Панели готовые к применению подразумевают крепление утеплителя к облицовке из холоднокатаной оцинкованной стали при помощи клея. Листы покрываются специальными полимерами, тип которого напрямую связан со стоимостью изделия.
Наиболее часто используют:
- пластизол;
- полиэстер;
- призма;
- поливинилфторид.
2.5. Теплопроводность
Расчет теплоизоляционных характеристик регламентируется следующими документами:
— СНиП 23-02-2003 «Тепловая защита зданий»,
— СНиП 23-01-99 «Строительная климатология»,
— СТО 00044807-001-2006 «Теплозащитные свойства ограждающих конструкций зданий»,
— СНиП II-3-79 «Строительная теплотехника»,
— СП 23-101-2000 «Проектирование тепловой защиты зданий».
Таблица 15. Теплоизоляционные характеристики стеновых и кровельных сэндвич-панелей.
| Толщина панели, мм | Стеновые панели, кв.м°С/Вт | Кровельные панели, кв.м°С/Вт | ||
| Минеральная вата | Пенополистирол | Минеральная вата | Пенополистирол | |
| 50 | 1,16 | 1,28 | — | — |
| 60 | 1,40 | 1,54 | 1,40 | 1,54 |
| 80 | 1,86 | 2,05 | 1,86 | 2,05 |
| 100 | 2,33 | 2,56 | 2,33 | 2,56 |
| 120 | 2,79 | 3,08 | 2,79 | 3,08 |
| 150 | 3,49 | 3,85 | 3,49 | 3,85 |
| 180 | 4,19 | 4,62 | 4,19 | 4,62 |
| 200 | 4,65 | 5,13 | 4,65 | 5,13 |
| 250 | 5,81 | 6,41 | 5,81 | 6,41 |
Таблица 16. Минимальная толщина стеновых и кровельных сэндвич-панелей по областным и региональным центрам России по группам зданий.
| № | Город России | ГСОП | Тип здания | Стеновые сэндвич-панели | Кровельные сэндвич-панели | ||||
| Нормируемое значение теплопередачи | Толщина панели, мм | Нормируемое значение теплопередачи | Толщина панели, мм | ||||||
| Мин.вата | ПСБ-С | Мин.вата | ПСБ-С | ||||||
| 1 | Астрахань | 3874 | 1 | 2,76 | 150 | 120 | 4,14 | 200 | 200 |
| 3540 | 2 | 2,36 | 120 | 100 | 3,15 | 150 | 150 | ||
| 3206 | 3 | 1,77 | 80 | 80 | 2,47 | 120 | 120 | ||
| 2 | Барнаул | 6564 | 1 | 3,7 | 200 | 180 | 5,48 | 300 | 300 |
| 6122 | 2 | 3,17 | 180 | 150 | 4,23 | 200 | 200 | ||
| 5680 | 3 | 2,31 | 120 | 100 | 3,14 | 150 | 150 | ||
| 3 | Владивосток | 5076 | 1 | 3,18 | 180 | 150 | 4,74 | 250 | 250 |
| 4684 | 2 | 2,72 | 150 | 120 | 3,63 | 200 | 180 | ||
| 4292 | 3 | 2,02 | 100 | 80 | 2,77 | 150 | 120 | ||
| 4 | Волгоград | 4308 | 1 | 2,91 | 150 | 150 | 4,35 | 250 | 200 |
| 3952 | 2 | 2,49 | 120 | 120 | 3,32 | 180 | 180 | ||
| 3596 | 3 | 1,86 | 100 | 80 | 2,58 | 120 | 120 | ||
| 5 | Воронеж | 4920 | 1 | 3,12 | 180 | 150 | 4,66 | 250 | 250 |
| 4528 | 2 | 2,68 | 150 | 120 | 3,57 | 200 | 180 | ||
| 4136 | 3 | 1,98 | 100 | 80 | 2,73 | 150 | 120 | ||
| 6 | Екатеринбург | 6440 | 1 | 3,65 | 200 | 180 | 5,42 | 300 | 300 |
| 5980 | 2 | 3,13 | 180 | 150 | 4,18 | 200 | 200 | ||
| 520 | 3 | 2,29 | 120 | 100 | 3,11 | 150 | 150 | ||
| 7 | Ижевск | 6127 | 1 | 3,54 | 200 | 180 | 5,26 | 300 | 250 |
| 5683 | 2 | 3,04 | 150 | 150 | 4,05 | 200 | 180 | ||
| 5239 | 3 | 2,23 | 120 | 100 | 3,03 | 150 | 150 | ||
| 8 | Иркутск | 7320 | 1 | 3,96 | 200 | 200 | 5,86 | 300 | 300 |
| 6840 | 2 | 3,4 | 180 | 180 | 4,53 | 250 | 200 | ||
| 6360 | 3 | 2,46 | 120 | 120 | 3,33 | 180 | 180 | ||
| 9 | Казань | 5848 | 1 | 3,45 | 180 | 180 | 5,12 | 300 | 250 |
| 5418 | 2 | 2,95 | 150 | 150 | 3,94 | 200 | 200 | ||
| 4988 | 3 | 2,17 | 100 | 100 | 2,96 | 150 | 150 | ||
| 10 | Кемерово | 6999 | 1 | 3,85 | 200 | 180 | 5,7 | 300 | 300 |
| 6537 | 2 | 3,3 | 180 | 150 | 4,4 | 250 | 200 | ||
| 6075 | 3 | 2,4 | 120 | 120 | 3,25 | 170 | 150 | ||
| 11 | Краснодар | 2980 | 1 | 2,44 | 120 | 120 | 3,69 | 200 | 180 |
| 2682 | 2 | 2,09 | 100 | 100 | 2,79 | 150 | 120 | ||
| 2384 | 3 | 1,6 | 80 | 80 | 2,25 | 120 | 100 | ||
| 12 | Красноярск | 6809 | 1 | 3,78 | 200 | 180 | 5,6 | 300 | 300 |
| 6341 | 2 | 3,24 | 180 | 150 | 4,32 | 250 | 200 | ||
| 5873 | 3 | 2,36 | 120 | 100 | 3,2 | 180 | 150 | ||
| 13 | Липецк | 5131 | 1 | 3,2 | 180 | 180 | 4,77 | 250 | 250 |
| 4727 | 2 | 2,74 | 150 | 150 | 3,65 | 200 | 180 | ||
| 4323 | 3 | 2,03 | 100 | 100 | 2,78 | 150 | 120 | ||
| 14 | Махачкала | 2856 | 1 | 2,4 | 120 | 120 | 3,63 | 200 | 180 |
| 2560 | 2 | 2,06 | 100 | 100 | 2,74 | 150 | 120 | ||
| 2264 | 3 | 1,57 | 80 | 80 | 2,21 | 120 | 100 | ||
| 15 | Москва | 5371 | 1 | 3,28 | 180 | 180 | 4,89 | 250 | 250 |
| 4943 | 2 | 2,81 | 150 | 150 | 3,75 | 200 | 180 | ||
| 4515 | 3 | 2,07 | 100 | 100 | 2,84 | 150 | 120 | ||
| 16 | Набережные Челны | 5913 | 1 | 3,47 | 180 | 180 | 5,16 | 300 | 250 |
| 5483 | 2 | 2,97 | 150 | 150 | 3,97 | 200 | 200 | ||
| 5053 | 3 | 2,18 | 100 | 100 | 2,98 | 150 | 150 | ||
| 17 | Нижний Новгород | 5612 | 1 | 3,36 | 180 | 180 | 5,01 | 300 | 250 |
| 5182 | 2 | 2,88 | 150 | 150 | 3,84 | 200 | 200 | ||
| 4752 | 3 | 2,12 | 100 | 100 | 2,9 | 150 | 150 | ||
| 18 | Новокузнецк | 6651 | 1 | 3,73 | 200 | 200 | 5,53 | 300 | 300 |
| 6197 | 2 | 3,2 | 180 | 180 | 4,26 | 230 | 200 | ||
| 5743 | 3 | 2,33 | 120 | 120 | 3,16 | 180 | 150 | ||
| 19 | Новосибирск | 7061 | 1 | 3,87 | 200 | 200 | 5,73 | 300 | 300 |
| 6601 | 2 | 3,32 | 180 | 180 | 4,42 | 250 | 200 | ||
| 6141 | 3 | 2,41 | 120 | 120 | 3,27 | 180 | 150 | ||
| 20 | Оймякон | 13242 | 1 | 6,03 | 300 | 300 | 8,82 | — | — |
| 12670 | 2 | 5,17 | 300 | 250 | 6,9 | — | 300 | ||
| 12098 | 3 | 3,65 | 200 | 180 | 4,81 | 250 | 250 | ||
| 21 | Омск | 6718 | 1 | 3,75 | 200 | 180 | 5,56 | 300 | 300 |
| 6276 | 2 | 3,22 | 180 | 150 | 4,29 | 250 | 200 | ||
| 5834 | 3 | 2,34 | 120 | 100 | 3,18 | 180 | 150 | ||
| 22 | Оренбург | 5717 | 1 | 3,4 | 180 | 180 | 5,06 | 300 | 250 |
| 5313 | 2 | 2,91 | 150 | 150 | 3,89 | 200 | 200 | ||
| 4909 | 3 | 2,14 | 100 | 100 | 2,93 | 150 | 150 | ||
| 23 | Пенза | 5450 | 1 | 3,31 | 180 | 150 | 4,92 | 250 | 250 |
| 5034 | 2 | 2,83 | 150 | 120 | 3,78 | 200 | 180 | ||
| 4618 | 3 | 2,09 | 100 | 100 | 2,86 | 150 | 150 | ||
| 24 | Пермь | 6389 | 1 | 3,64 | 200 | 180 | 5,39 | 300 | 300 |
| 5931 | 2 | 3,12 | 180 | 150 | 4,16 | 250 | 200 | ||
| 5473 | 3 | 2,28 | 120 | 100 | 3,1 | 180 | 150 | ||
| 25 | Ростов-на-Дону | 3865 | 1 | 2,75 | 150 | 120 | 4,13 | 200 | 200 |
| 3523 | 2 | 2,36 | 120 | 100 | 3,15 | 180 | 150 | ||
| 3181 | 3 | 1,77 | 80 | 80 | 2,47 | 120 | 120 | ||
| 26 | Рязань | 5304 | 1 | 3,26 | 180 | 150 | 4,85 | 250 | 250 |
| 4888 | 2 | 2,79 | 150 | 120 | 3,72 | 200 | 180 | ||
| 4472 | 3 | 2,06 | 100 | 100 | 2,83 | 150 | 120 | ||
| 27 | Самара | 5522 | 1 | 3,33 | 180 | 150 | 4,96 | 250 | 250 |
| 5116 | 2 | 2,86 | 150 | 120 | 3,81 | 200 | 180 | ||
| 4710 | 3 | 2,1 | 100 | 100 | 2,88 | 150 | 150 | ||
| 28 | Санкт-Петербург | 5236 | 1 | 3,23 | 180 | 150 | 4,82 | 250 | 250 |
| 4796 | 2 | 2,77 | 150 | 120 | 3,69 | 200 | 180 | ||
| 4356 | 3 | 2,05 | 100 | 100 | 2,81 | 150 | 120 | ||
| 29 | Саратов | 5155 | 1 | 3,2 | 180 | 150 | 4,78 | 250 | 250 |
| 4763 | 2 | 2,75 | 150 | 120 | 3,66 | 200 | 180 | ||
| 4371 | 3 | 2,03 | 100 | 100 | 2,79 | 150 | 120 | ||
| 30 | Тольятти | 5522 | 1 | 3,33 | 180 | 180 | 4,96 | 300 | 250 |
| 5116 | 2 | 2,86 | 150 | 150 | 3,81 | 200 | 200 | ||
| 4710 | 3 | 2,1 | 100 | 100 | 2,88 | 150 | 150 | ||
| 31 | Томск | 7174 | 1 | 3,91 | 200 | 200 | 5,79 | 300 | 300 |
| 6702 | 2 | 3,35 | 180 | 180 | 4,47 | 250 | 200 | ||
| 6230 | 3 | 2,43 | 120 | 120 | 3,29 | 180 | 180 | ||
| 32 | Тюмень | 6570 | 1 | 3,7 | 200 | 180 | 5,49 | 300 | 300 |
| 6120 | 2 | 3,17 | 180 | 150 | 4,23 | 200 | 200 | ||
| 5670 | 3 | 2,31 | 120 | 100 | 3,14 | 180 | 150 | ||
| 33 | Ульяновск | 5809 | 1 | 3,43 | 180 | 180 | 5,1 | 300 | 250 |
| 5385 | 2 | 2,94 | 150 | 150 | 3,92 | 200 | 200 | ||
| 4961 | 3 | 2,16 | 100 | 100 | 2,95 | 150 | 150 | ||
| 34 | Уфа | 5943 | 1 | 3,48 | 180 | 180 | 5,17 | 300 | 250 |
| 5517 | 2 | 2,98 | 150 | 150 | 3,98 | 200 | 200 | ||
| 5091 | 3 | 2,19 | 100 | 100 | 2,99 | 150 | 150 | ||
| 35 | Хабаровск | 6604 | 1 | 3,71 | 200 | 180 | 5,5 | 300 | 300 |
| 6182 | 2 | 3,18 | 180 | 150 | 4,24 | 250 | 200 | ||
| 5760 | 3 | 2,32 | 120 | 100 | 3,15 | 180 | 150 | ||
| 36 | Челябинск | 6213 | 1 | 3,57 | 200 | 180 | 5,31 | 300 | 250 |
| 5777 | 2 | 3,06 | 150 | 150 | 4,09 | 200 | 200 | ||
| 5341 | 3 | 2,24 | 100 | 100 | 3,05 | 180 | 150 | ||
| 37 | Ярославль | 5746 | 1 | 3,41 | 180 | 180 | 5,07 | 300 | 250 |
| 5304 | 2 | 2,92 | 150 | 150 | 3,9 | 200 | 200 | ||
| 4862 | 3 | 2,15 | 100 | 100 | 2,94 | 180 | 150 | ||
