Технология монтажа сотового поликарбоната — правила установки своими руками

Методы крепления

Схема точечного крепления листов поликарбоната.
Специалисты считают, что лучше всего при монтаже монолитного поликарбоната использовать именно сухой метод креплений, но есть и другие. Сухой метод креплений подразумевает использование различных специальных прижимных планок либо из стали, либо из алюминия. Такие прижимные планки должны обязательно оснащаться специальными уплотнительными прокладками. Можно самостоятельно понять, почему именно такой метод лучше всего использовать. Это обуславливается тем, что, в отличие от других, в данном случае не надо будет тратить лишнее время и силы на то, чтобы создавать отверстия на листе, использовать саморезы или термошайбы, и совсем не нужно применять герметики. Лист монолитного поликарбоната будет держатся с помощью силы трения, которая возникает непосредственно между самим листом и крепежным элементом. Разумеется, в таком случае необходимо позаботиться о водонепроницаемости и герметичности.

Их можно добиться, если использовать для этого специальные резиновые уплотнители, которые кроме того, что будут выполнять функции блокировки попадания влаги внутрь, будут и удерживать более плотно лист поликарбоната на соответствующем месте.

Схема разновидностей профилей поликарбоната.

Конечно, нельзя отвергать способы монтажа с помощью болтов, саморезов и шайб. Даже в приведенном выше случае подобные комплектующие понадобятся, несмотря ни на что. Тот способ, о котором было сказано выше является наиболее аккуратным и чистым. Используя именно этот метод, лучше всего проводить работы по монтажу монолитного поликарбоната с большими пространствами.

Но если вы собираетесь делать монтаж поликарбоната с их помощью, тогда вам необходимо знать, что в данном случае необходимо внимательно следить за шагом крепления болтов. Он должен быть около 500 миллиметров. Необходимо сначала сделать разметку и проверить ее, чтобы размер шага был соответствующий, после чего их надо просверлить. Стоит отметить, что отверстия должны делаться на расстоянии не меньше, чем 20 миллиметров от края листа поликарбоната, и на пару миллиметров больше, чем диаметр крепежного элемента. Для того чтобы делать отверстия на монолитном поликарбонате, лучше всего подойдут сверла, которыми можно сверлить древесину. В данном случае необходимо более внимательно следить за тем, чтобы сверло не перегревалось, в противном случае оно может лопнуть. Если все будет сделано правильно, лист этого материала сможет плотно лежать на каркасе даже без излишнего затягивания крепежа.

Чем выполнить раскрой материала

При распиле листов должна отсутствовать вибрация, а образующуюся в ходе работ стружку требуется в обязательном порядке убирать. Резать поликарбонат можно разным инструментом, но зачастую для этого используются следующие приборы:

• Строительный нож в ситуациях, когда толщина листа не превышает 10 мм, а объем работы является незначительным.

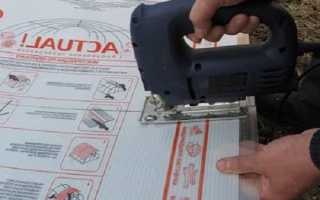

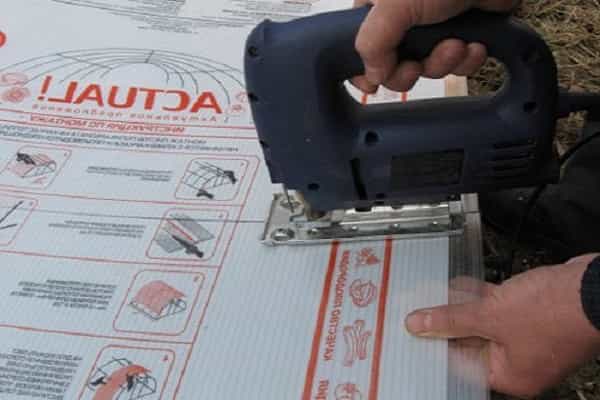

• Электрический лобзик, что относится к числу наиболее благоприятных вариантов.



• Высокоскоростная пила с упором. При использовании этого инструмента зубья должны быть небольшого размера, выполненными с наличием прочного покрытия и не быть разведенными по разным сторонам.
• Ленточная пила. Ее ширина не должна быть более 2 см, а толщина не превышать 1, 5 мм. Зубья же инструмента должны иметь шаг не больше 3, 5 мм со скоростью распила до 1000 м за минуту.

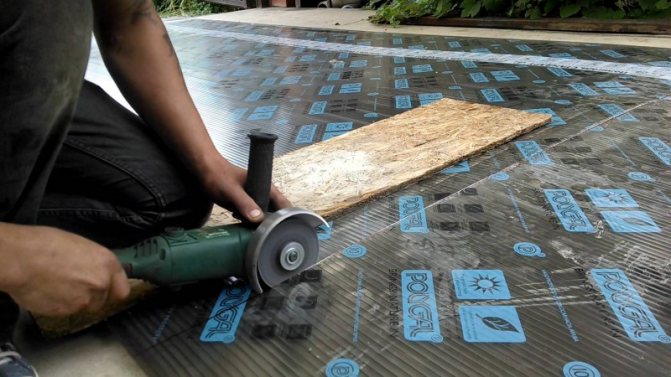

Помимо них также можно эффективно осуществлять разрезание поликарбоната при помощи болгарки.

Самостоятельный монтаж поликарбоната — как стелить правильно

Какой поликарбонат выбрать для навеса: все важные параметры

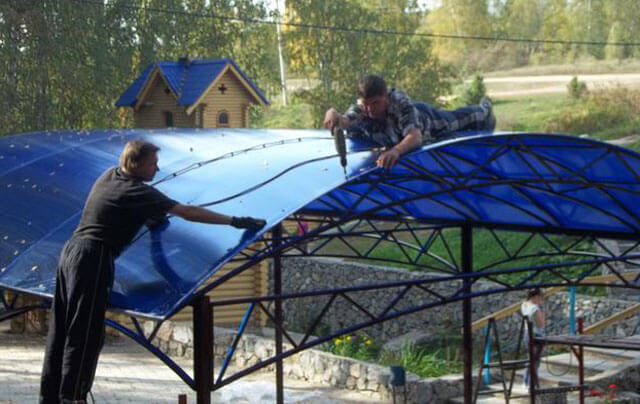

Давайте рассмотрим, как происходит работа с поликарбонатом своими руками. Чтобы выполнить инструкцию производителей, как правильно укладывать поликарбонат на навес или другие объекты, нужно подготовить:

• кровельный материал;
• профили;
• сверла;
• саморезы;
• отвертку;
• защитные очки и перчатки.

Работу выполняют поэтапно:

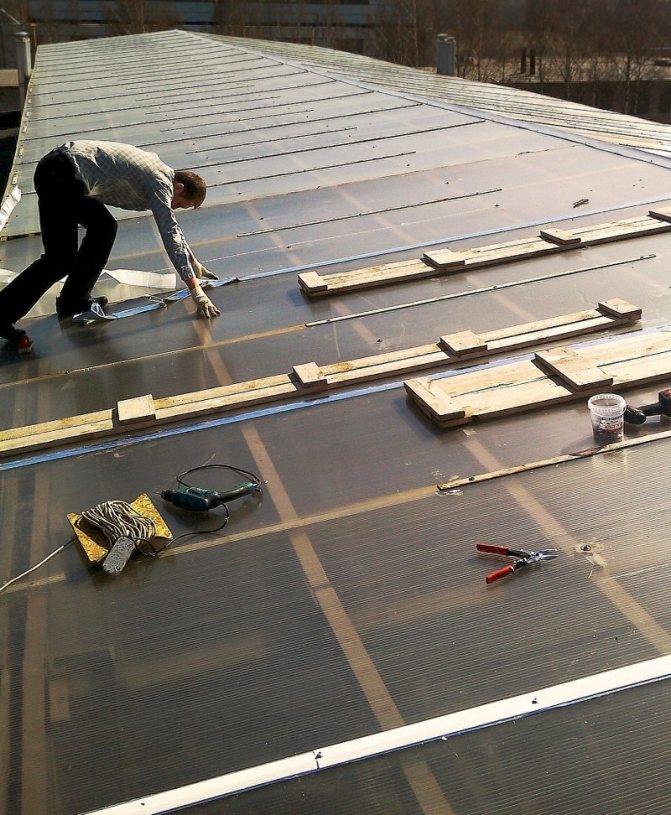

1. Начинается укладка поликарбоната на крышу с того, что листы размещают относительно параметров обрешетки и отмечают места их крепления.
2. Для саморезов и термошайб просверливают отверстия. Их следует располагать на удалении 40 миллиметров и больше от края панелей. Диаметр отверстия делают на 5 миллиметров больше, чем у термошайбы.
3. Материал очищают от стружки.
4. Выполняют герметизацию торцовой части панелей, чтобы в сотах поликарбоната не собиралась вода и грязь. Герметизировать срезы скотчем нельзя. Для этой цели используют профили из алюминия или поликарбоната. Верхний срез закрывают полностью, а в нижнем срезе оставляют место для отвода влаги и конденсата, для чего по краю просверливают отверстия диаметром 1,5-3 миллиметра с интервалом 25-30 сантиметров.
5. В инструкции производителей описывается, как правильно поставить поликарбонат. Это нужно делать с учетом температурного расширения этого материала. Если игнорировать данную рекомендацию, то при минусовой температуре он начнет выпадать из креплений, а в жаркую погоду будет деформироваться, а затем и лопаться. Для недопущения этого между панелями оставляют зазоры.
6. Поликарбонат укладывают и закрепляют саморезами. Для обеспечения надежной фиксации следует использовать крепежные изделия вместе со специальными термошайбами. Их прокладки герметизируют отверстия в материале и делают более прочным место соединения. Диаметр термошайбы должен превышать этот параметр у самореза.
7. Прежде, как класть поликарбонат на навес или другой объект, панели необходимо правильно сориентировать. Сторона, на которой имеется защитная пленка от ультрафиолета, должна располагаться на наружной стороне кровли.
8. Необходимо понять, как соединить поликарбонат между собой соединительным профилем. Когда материал соединяют под прямым углом, пользуются угловыми профилями. Если панели примыкают к стене, задействуют пристенный профиль. Для монтажа конька на кровле используют коньковый элемент.

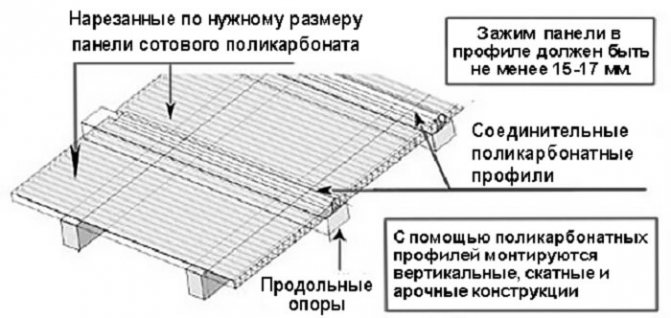

Соединительный профиль

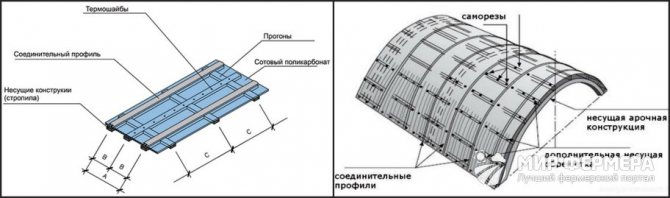

Для крепления листов друг к другу и к каркасу используется специальный профиль. Он изготовлен из того же материала, что и листовой поликарбонат. Промышленность выпускает профиль для листов стандартной толщины полотен — 4,6,8,10, 16 мм.

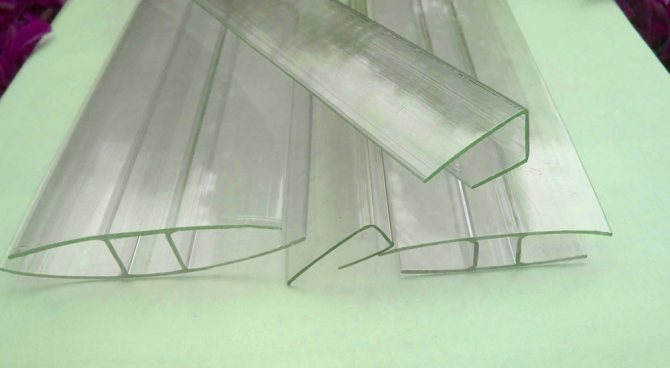

Профили для поликарбоната

Важно! Между внутренней стенкой профиля и вставленным в него листом должен оставаться зазор 3 мм. Он предназначен для того, чтобы расширяющийся на летней жаре поликарбонат не коробился и не деформировал конструкцию.

Профиль может быть разъёмным и неразъёмным. Листы вставляются в пазы профиля и закрепляются там. Полотна можно фиксировать в поликарбонатном, пластиковом или алюминиевом профиле. Профиль разного сечения имеет разную маркировку — Н, HP, HCP, U, RP, UP, FP, SP, L.

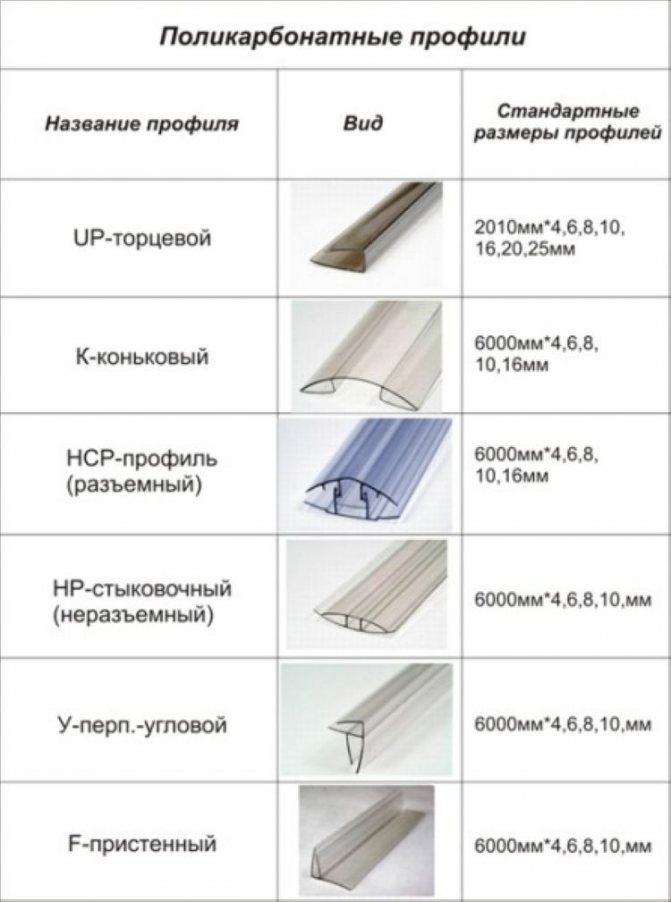

Профили поликарбонатные

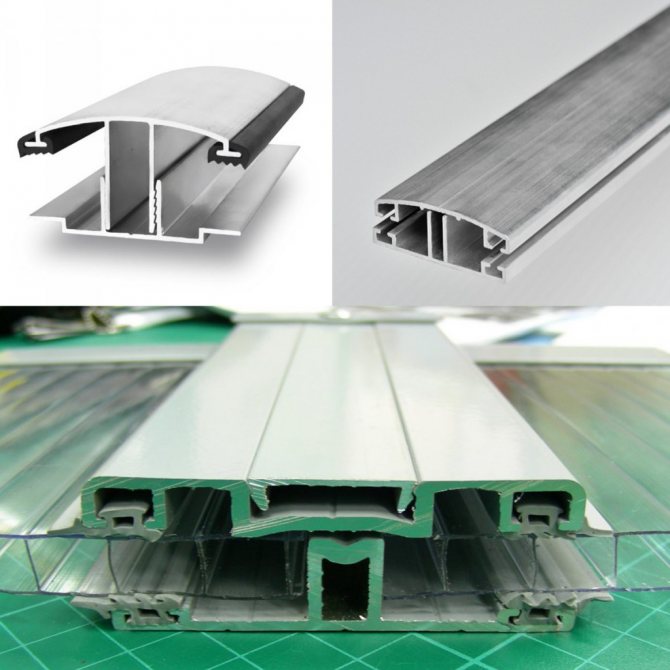

Виды алюминиевого профиля для поликарбоната

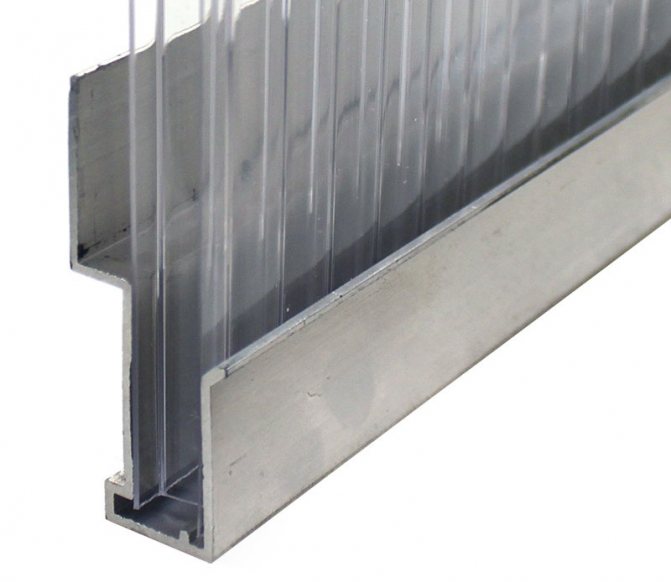

Торцевой профиль из алюминия

Важно! Необходимо использовать герметизирующую и перфорированную ленты для герметизации торцов полотна, а уже после этого листы фиксируют внутри профиля.

Полотна, прикрепленные к решетке, можно скрепить между собой герметиком. Но такое соединение при сильных ветрах не будет достаточно прочным. Следует подбирать качественный герметик, который сохраняет прочность и эластичность в течение нескольких лет.

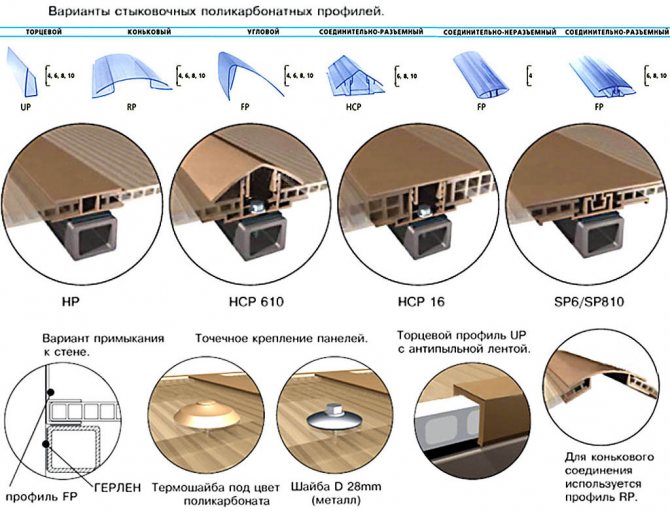

Стыковочные профили для поликарбоната на защелках

Материалы для крепления панелей

Профнастил из поликарбоната (профилированный поликарбонат): обзор материала

Ребра жесткости листов поликарбоната распределяются по длине. Чтобы добиться максимальной прочности конструкции, необходимо правильно расположить полые каналы:

• Если панель устанавливается вертикально, то каналы располагаются по вертикали.
• В дугообразных конструкциях каналы должны быть параллельны линии изгиба.
• В конструкциях наклонного типа – по направлению ската.

При изготовлении внешних конструкций следует использовать поликарбонат, у которого с наружной стороны имеется защита от ультрафиолетовых лучей в виде пленки из специальных веществ. На ней производитель указывает всю необходимую информацию. Для правильного расположения листов поликарбоната пленку не снимают в процессе монтажа.

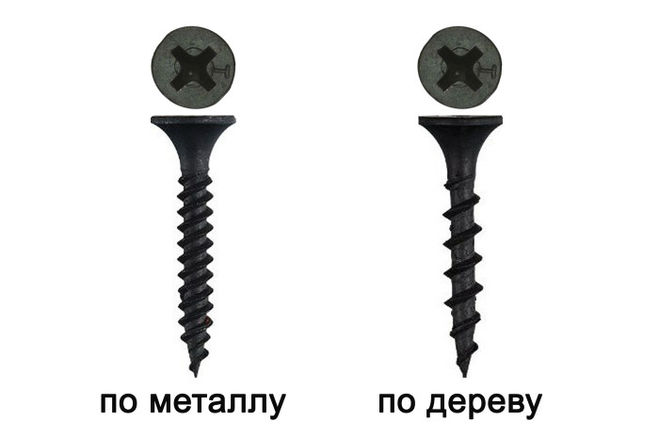

Для решения задачи, как прикрепить поликарбонат к металлу, нужно использовать следующее:

• Разные виды профиля, включая торцевой, угловой, соединительный, пристенный и коньковый.
• Крепежные элементы в виде термошайб и мини-шайб.
• Разные виды заглушек.
• Клейкая лента для торцов, включая перфорированную ленту для нижних кромок.
• Уплотнители для профиля.

С помощью торцевых профилей защищают кромки поликарбоната, причем короткая полочка всегда располагается снаружи. Соединительные профили могут быть разъемными универсальными или сплошными Н-образными. Они предназначены для соединения кромок панелей

Важно помнить, что на каркас могут крепиться только разъемные профили. Угловой профиль позволяет соединять элементы под прямым углом

Пристенный профиль дает возможность плотно примкнуть панель к стене. Может использоваться в качестве торцевого профиля. Коньковый профиль необходим для соединения панелей на коньке крыши при условии, что элементы соединяются под углом больше, чем 90.

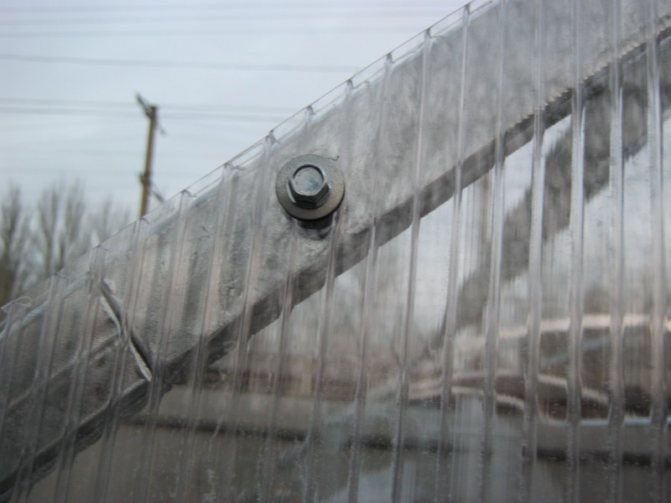

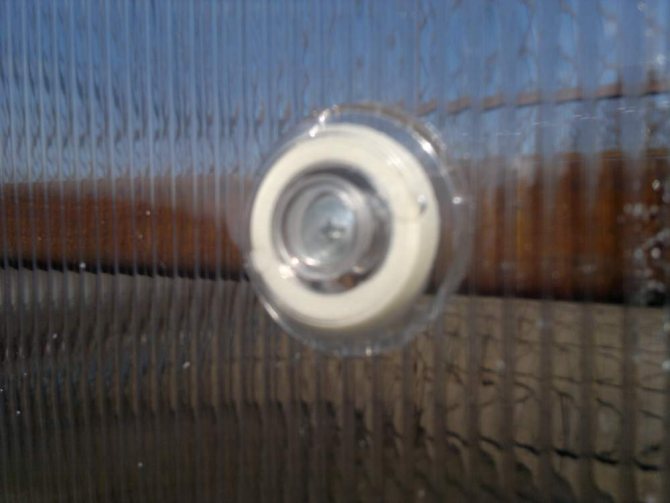

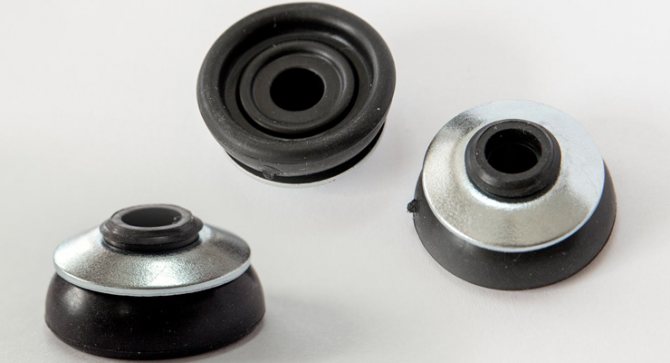

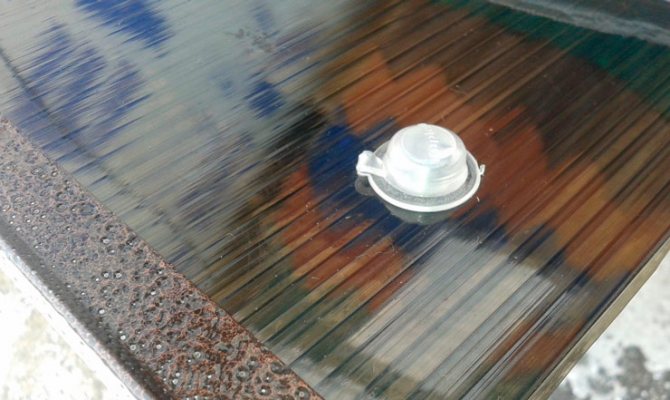

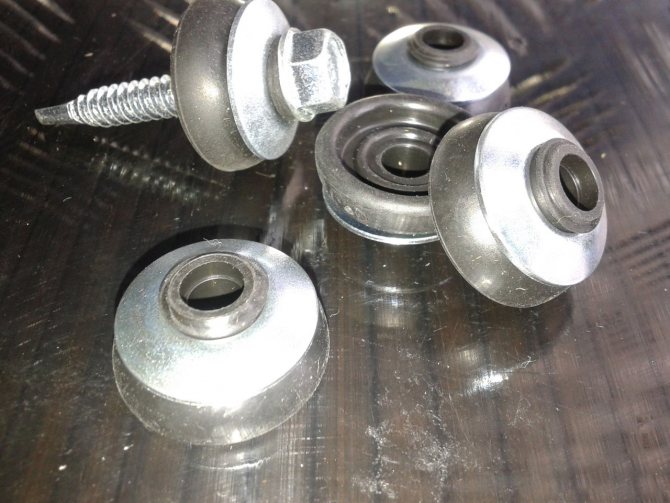

Крепление поликарбоната к металлу выполняется разными видами термошайб. Эти крепежные элементы могут различаться по следующим признакам:

• Конструктивные особенности позволяют выделить индивидуальные и универсальные термошайбы. В первом случае элемент имеет длину в соответствии с толщиной листа, что предотвращает пережим или деформацию поликарбоната. Второй вариант не имеет ножки, следовательно, может использоваться для материала любой толщины.
• В зависимости от материала изготовления крепеж может быть из нержавеющей стали (для покрытия больших участков), из поликарбоната (обеспечивают герметичность соединения без повреждения панели), полипропиленовые (для работ внутри помещения или в тени).
• Мини-шайбы применяются для панелей незначительной толщины.

Заглушки

Чтобы придать конструкции привлекательность, а торцы профилей защитить от попадания воды, пыли и насекомых, необходимо использовать заглушки.

Под воздействием высокой температуры может наблюдаться некоторое изменение поликарбоната, следовательно, необходимо соблюдать определенные правила монтажа:

• Обязательное наличие зазоров.
• Увеличенные отверстия для крепежа.
• Использование термошайб.
• Применение специальных видов профиля.

Чтобы выполнить качественный монтаж панели, необходимо позаботиться о правильном хранении приобретенного материала:

• Укладывать листы следует на ровную поверхность вверх защитной пленкой.
• Высота стопки не должна превышать 2,5 метров.
• Хранить материал следует в сухом проветриваемом помещении вдали от обогревательных приборов.
• Не рекомендуется накрывать материал полиэтиленом.

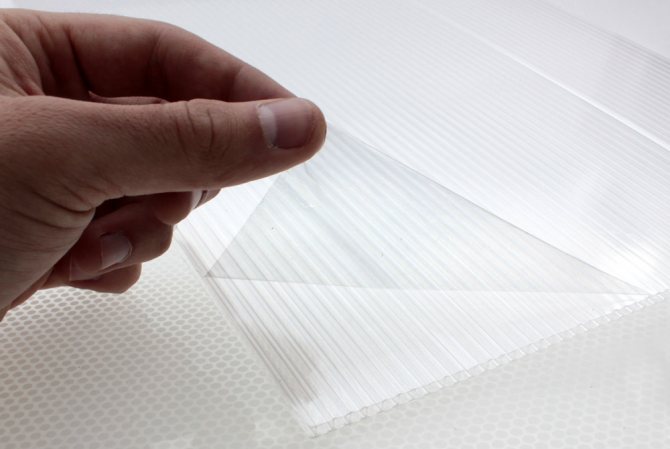

Кроме того следует помнить, что защитное покрытие снимается с панели только по окончании монтажных работ.

Качество работы во многом зависит от совместимости используемых материалов. Поэтому не допускается использовать с поликарбонатом полиуретан, ПВХ, герметик на основе амина и акрила.

Составляя проект каркаса, следует учитывать различные виды нагрузки, температурное воздействие, размеры используемого материала, допустимый радиус изгиба, направление сточных вод

Очень важно знать, через какое расстояние крепить поликарбонат

Оптимальная температура для работы с поликарбонатом лежит в интервале от 10 до 200С.

При необходимости передвижения по поверхности материала следует использовать опоры, длина которых составляет около 3 метров, а ширина – 0,4 метра. Лучше всего покрыть их мягкой тканью.

Если требуется удалить остатки клея после снятия защитной пленки, то можно воспользоваться нейтральным моющим средством. После очистки можно протереть поверхность мягкой тканью.

Монтажные работы

Стоимость монтажных работ зависит от многих факторов, основными из которых являются сложность конструкции, а также объем всех необходимых работ.

В среднем кровельные работы по укладки поликарбоната обойдутся в 450 — 550 рублей за кв.м. Если монтаж будет производится более толстым поликарбонатом и для его крепления будут использоваться алюминиевые профиля то стоимость работ составит порядка 1200 — 1600 руб. за м2.

Профессиональные работы по монтажу включают:

• выполнение проектирования и расчёт монтажных работ в соответствии с конкретными задачами, включая составление всех необходимых чертежей и планов.

• установку листового поликарбоната;

• консультирование по проведению работ без проведения сверления материала.

Кроме того, стандартный объём работ базируется на изготовлении, поставках и монтаже стандартных и нестандартных поликарбонатных листов, а также разработке оптимального варианта крепления.

Подводим итоги

Поликарбонатные профили неразъёмного типа, относящиеся к категориям HP и UP, не относятся к разряду монтажных и не могут быть использованы для закрепления листового поликарбоната к несущим конструкциям. Такие профили идеальны для стыковки листового пластика и обеспечения герметизации швов. Запрещено высверливать сквозные отверстия в неразъёмных поликарбонатных HP-профилях.

В зависимости от типа поликарбоната и особенностей конструкции необходимо определиться с видом листового пластика. Строгое соблюдение правил монтажа и грамотный выбор поликарбонатного покрытия способствуют созданию качественной конструкции с максимальной степенью надёжности.

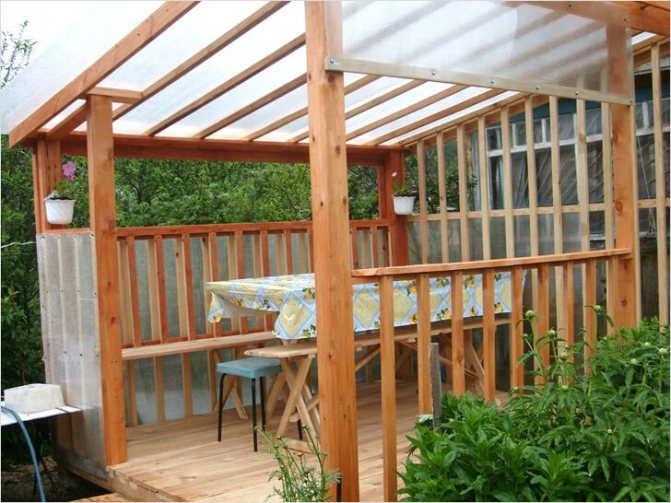

Как крепить поликарбонат к деревянному каркасу

Профиль оцинкованный для теплиц: как правильно выбрать + работать

Следует учитывать, что деревянные конструкции под кровлю или стенки из поликарбоната обычно прямолинейные. Плавные изгибы встречаются редко и в основном на клееных арках. Поэтому на дерево поликарбонат крепится без изгиба, что заметно упрощает процедуру.

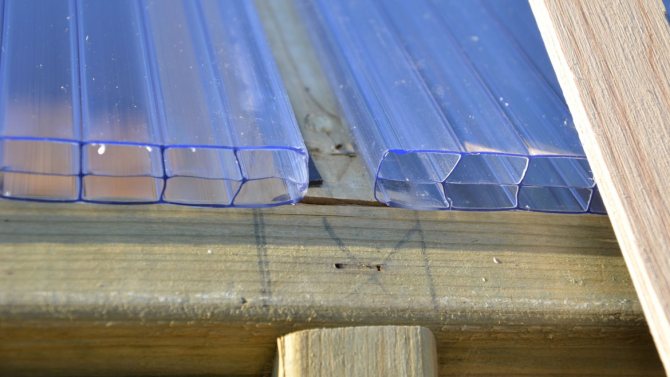

Использовать соединительные профили не обязательно, но при большой площади навеса (стенки) это удобный способ ускорить работу. Обязательна обработка каркаса антисептиком и влагозащитным составом.

Разберем последовательность работ при так называемом «точечном» креплении.

1. Панель поликарбоната со снятой с нижней стороны пленкой и оклеенными дышащей лентой торцами укладывают на каркас.
2. С помощью сверла по дереву (диаметр больше номинального диаметра самореза на 2…3 мм) сверлят отверстия в панели и каркасе.

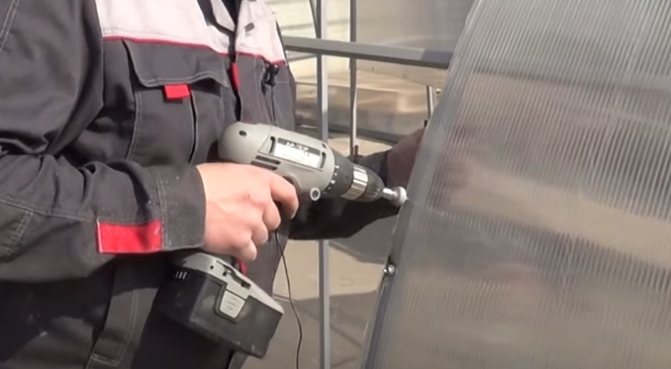

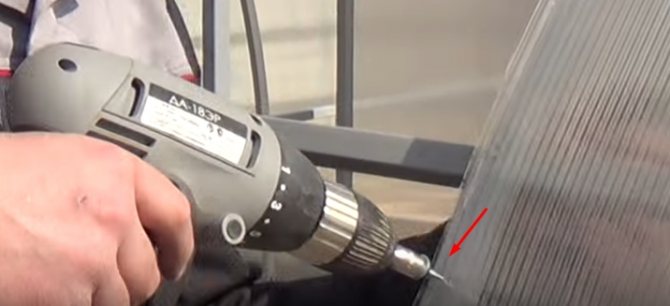

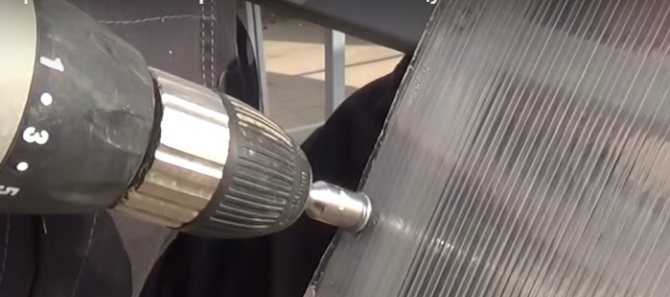

3. Закрепляют лист саморезами, закручивая их строго перпендикулярно плоскости поликарбоната. Необходимо не докручивать саморез на 1…2 мм – это компенсирует температурное расширение материала.

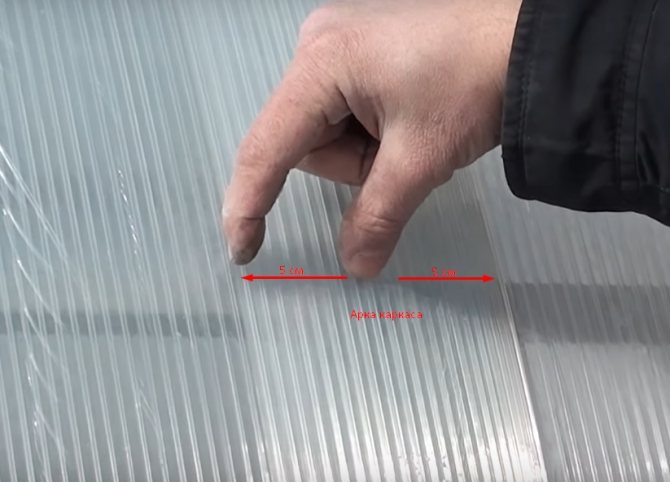

4. Уложить следующий лист и закрепить его аналогичным образом. Если ширина навеса требует монтажа двух и более листов, они укладываются внахлест.
5. Для двускатных и многоскатных крыш, угловых соединений обязательно использовать соединительный профиль или просто уголок из оцинкованной стали, как показано на схеме ниже.

Более практично соединение листов специальным монтажным профилем. В этом случае часть крепежа устанавливается именно в профиле, точечное крепление поликарбоната к дереву лишь дополняет его.

Для разъемных профилей к каркасу крепится нижняя часть, потом устанавливаются листы и прищелкивается верхняя часть. Далее выполняется точечной крепление по торцам панели. Для неразъемного профиля саморезы вкручиваются в среднюю часть профиля.

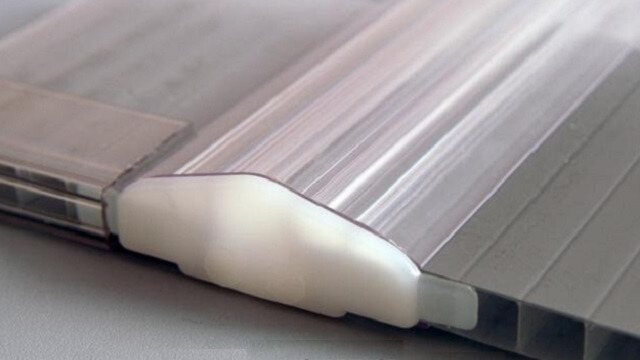

На торец соединительного профиля крайне желательно установить заглушку.

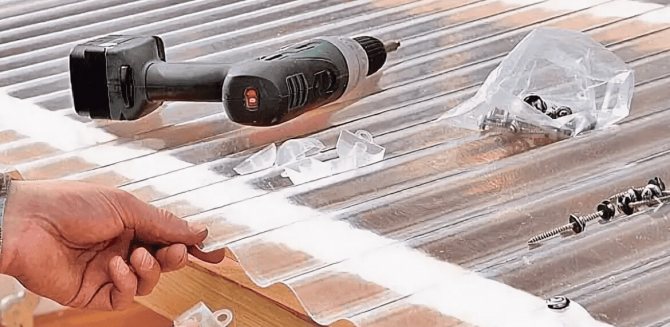

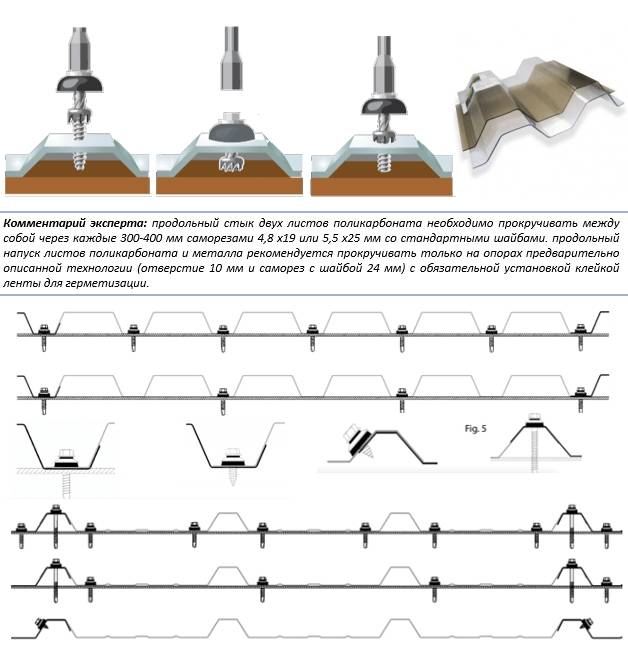

Монтаж профилированного монолитного поликарбоната

Это одна из сравнительно недавно появившихся разновидностей материала, которую также называют полимерным или пластиковым шифером, а также волновым или волнистым поликарбонатом. Фактически это монолитный поликарбонат, сформованный не в виде плоской панели, а в виде волнистого листа.

Для него неудобно использовать соединительные профили, поэтому соединение листов по ширине обязательно выполняется внахлест.

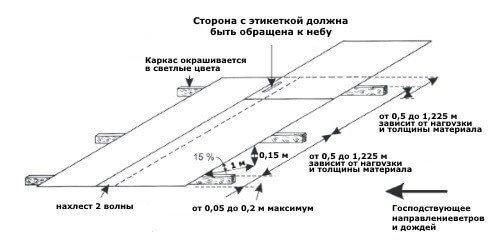

На схеме показано, как следует ориентировать материал по отношению к господствующим ветрам, каким должен быть нахлест и вынос кровельного материала.

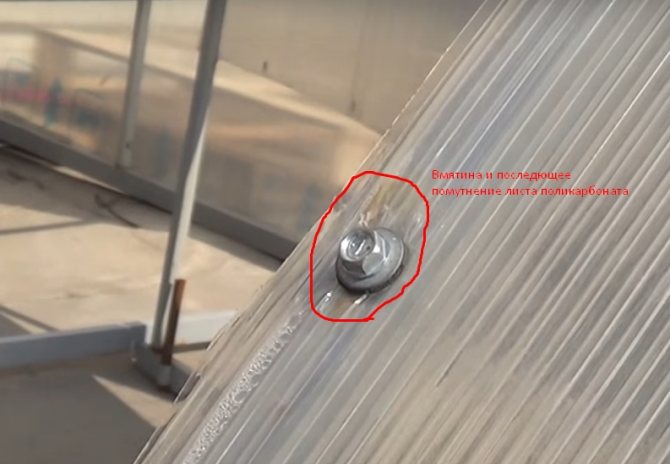

Прижим материала к каркасу должен быть умеренным, чтобы не проминать волны. Часто используют специальные накладки и проставки.

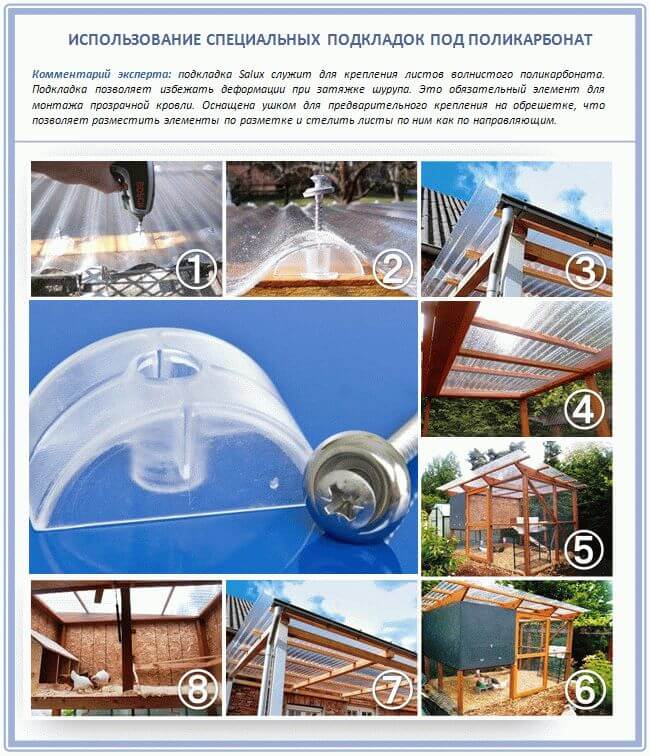

Подкладки подбираются исходя из профиля волны.

Если подкладок нет, лучше крепить материал не по верху волны, а в нижних точках.

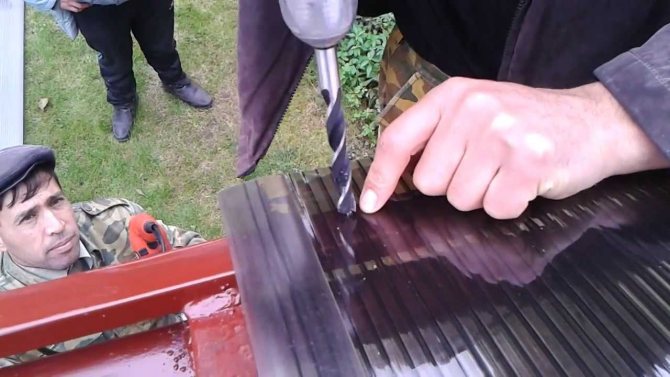

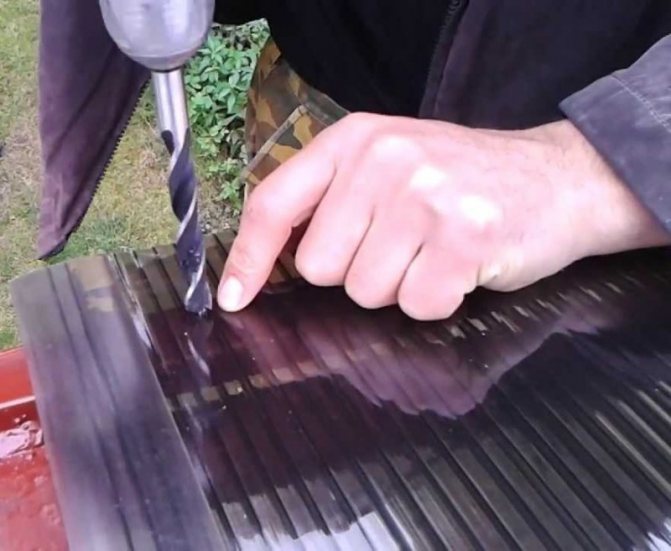

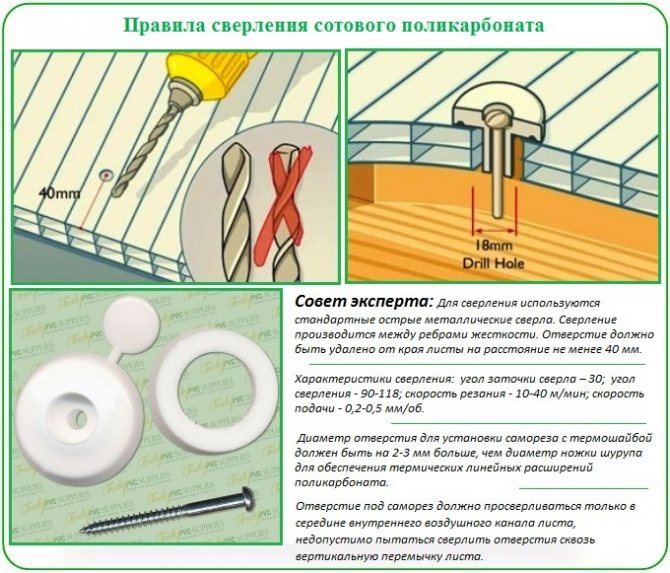

Сверление отверстий

Желательно выполнять их проделывание между ребрами жесткости. От краев необходимо производить отступ на дистанцию не меньше 2 диаметров используемого сверла.

Ключевые правила, которые следует соблюдать во время сверления:

1. Применяемое сверло должно иметь заточку под углом 30°.
2. Процесс сверления нужно производить с соблюдением прямого угла на скорости не более 40 м за минуту.
3. Габариты отверстия должны быть больше диаметра крепежа на 3 мм.
4. При задействовании сверла требуется периодически совершать перерывы во избежание его перегрева, а также удаляя при этом образовавшуюся в процессе стружку.

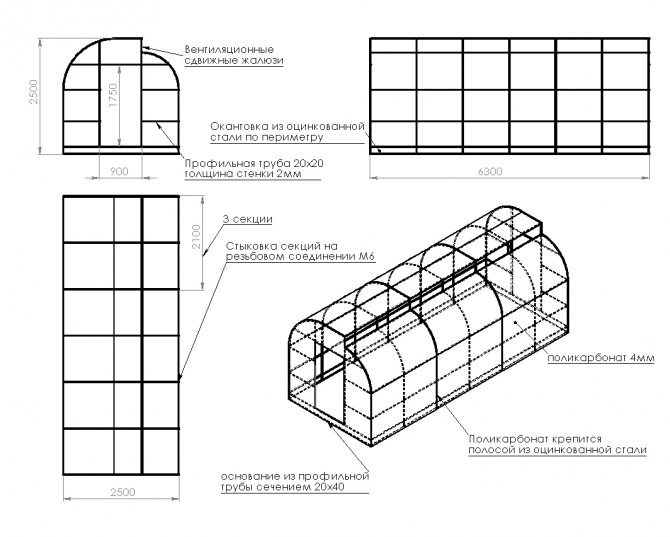

Инструкция по монтажу теплицы

Выбираем наиболее благоприятное место для установки теплицы из сотового поликарбоната на участке.

Закладка фундамента. Можно выбрать простой из деревянного бруса, но он прослужит максимум 5 лет. Предпочтительнее остановиться на бетонном ленточном фундаменте.

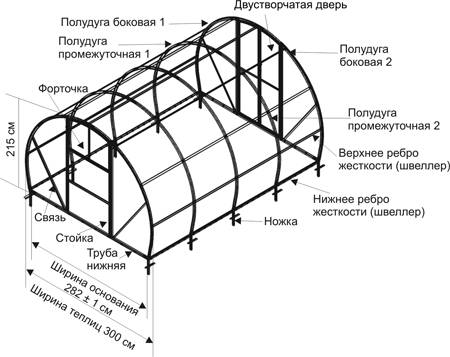

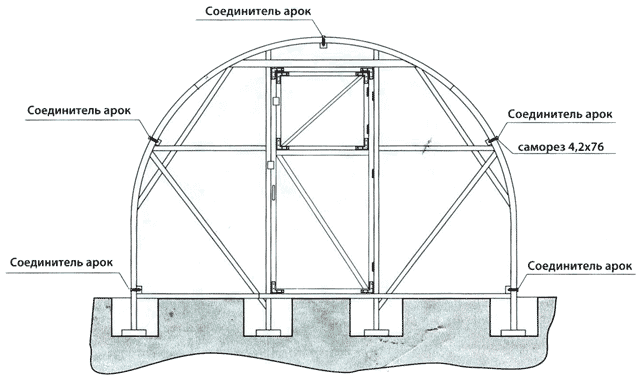

После закладки фундамента, строится каркас теплицы. При выборе арочного, целесообразнее использовать металлические трубы или профиль.

Многие люди, строящие теплицу своими руками, совершают ошибку, выбрав алюминий для основы.

Лучше остановиться свой выбор на металлических трубах, с диаметром сечения не более 25 мм.

Для сгибания таких труб понадобится трубогиб, что не является проблемой, так как многие строительные организации предоставляют аренду инструментов. Монтаж каркаса можно посмотреть на видео.

Видео:

Грунтовка и окрашивание установленного каркаса. Для обеспечения долговечности и надежности можно его оцинковать, тогда не придется подкрашивать и отслеживать сколы.

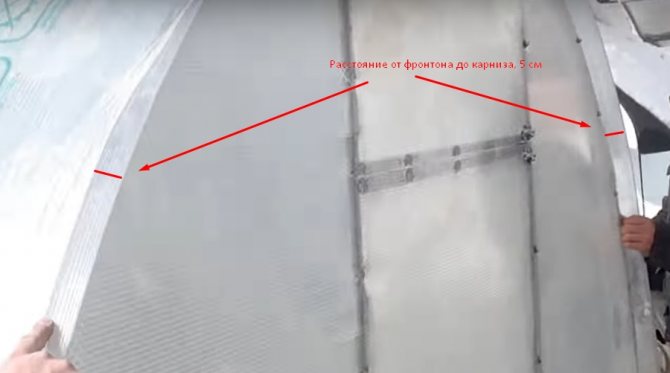

Теперь наступает черед монтажа листов сотового поликарбоната. При скатном каркасе — ребра жесткости располагаются вдоль ската, а при дуговом — по дуге.

Соединяются листы между собой разными способами, например, посредством специальных профилей — неразъемных и разъемных.

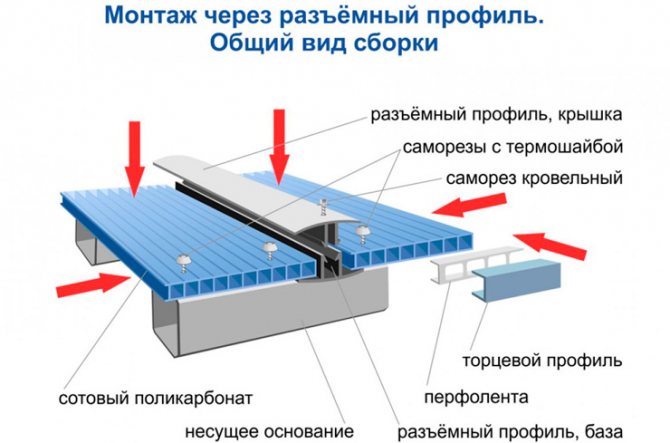

При использовании первых, сначала саморезами и термошайбами крепится планка профиля, а потом устанавливаются листы поликарбоната.

Основа профиля крепится к металлическому каркасу теплицы саморезами с термошайбой, а в базу профиля ставят листы поликарбоната.

Сверху надевают крышку, защелкивающуюся легким надавливанием по периметру. Не забываем оставлять термодеформационный зазор до 5 мм.

Видео:

Если в профиле не предусмотрены отверстия для отвода конденсата, то их необходимо просверлить на 1.5-3 мм на расстоянии 2.5-3.5 см друг от друга.

Предварительно оклеивают края листа перфорированным скотчем.

Важно правильно подобрать термошайбы и саморезы по ширине листа поликарбоната, так как при неправильном размере можно повредить сам лист, перекрутив саморез. На представленном видео все наглядно представлено и при должных расчетах монтаж теплицы своими руками не представляет особых сложностей

На представленном видео все наглядно представлено и при должных расчетах монтаж теплицы своими руками не представляет особых сложностей.

Советы по герметизации

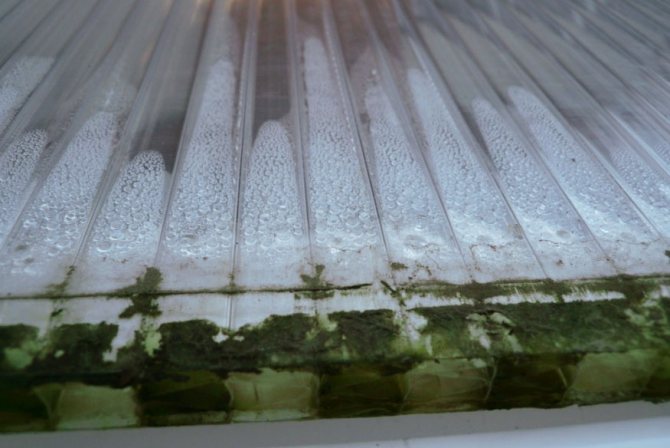

При выборе листов сотового типа необходимо загерметизировать торцы. Изготовители поликарбонатных панелей закрывают торцы клейкой лентой, которую всегда необходимо убирать перед началом работ по герметизации.

Существует два способа герметизации, которые выбираются в зависимости от расположения панелей.

При сборке арочной конструкции необходимо устанавливать на обе стороны панели алюминиевую ленту с перфорацией. Если направление панелей будет вертикальным или наклонным, верхний торец должен быть оснащен сплошной лентой, а нижний – перфорированной.

Герметизация листов поликарбоната поможет защитить материал от внешних воздействий и влаги

Сверху на концы панелей устанавливается профиль-заглушка. Оптимальным выбором станут алюминиевые профили, которые отличаются долговечностью и при этом имеют эстетичный внешний вид. Для отвода конденсата из панелей в профиле необходимо просверлить несколько маленьких отверстий. Специальных крепежей такой профиль не требует, так как его конструкция обеспечивает надежное соединение.

Виды полимерного материала и его характеристики

Полимеры нового поколения отличаются от модифицированного пластика целым комплексом характеристик, связанных с его техническими параметрами.

Современные производители предлагают покупателям материалы этого типа двух видов, которые имеют свою инструкцию по монтажу поликарбоната, к ним относятся:

• сотовый или ячеистый полимер. Широко применяется при сооружении тепличных построек и парников, при сборке навесов и беседок, козырьков и маркизов;
• монолитный поликарбонат. Менее распространен в строительстве благодаря повышенному весу и сложности обработки, его применяют для замены стекол в бронетехнике.

Несложный монтаж поликарбоната своими руками необходимо осуществлять с тщательным выбором технологии и крепежных элементов.

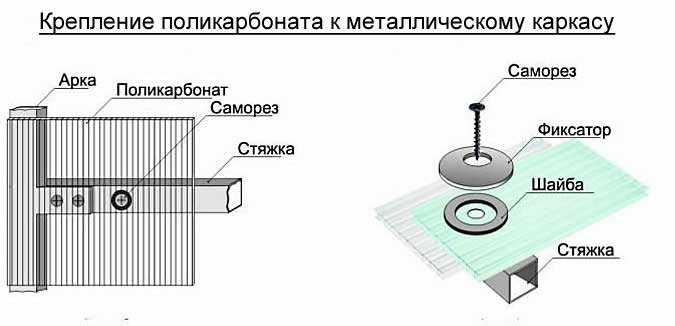

Какими способами поликарбонат крепится к каркасу из алюминия или стали?

Листовые панели укладывается и фиксируется на металлическое основание с задействованием различных схем. Соединение может быть реализовано с помощью герметика, прошивки вагонкой и так далее. Конкретный выбор обусловлен размерами, формой, толщиной и разновидностью поликарбоната (монолитный либо сотовый).Среди надежных и проверенных способов фиксации выделяются следующие:

• С использованием профиля Н-образного типа. Его закладывают на промежуточную ленту.
• Установка разборной (разъемной) планки. Она помещается на стыки между поликарбонатными листами.
• Фиксация панелей специальным разъемным профилем.

Существует вспомогательный способ фиксации. Он называется точечным и заключается в фиксации по всей площади, а не только по линиям стыка. Данная схема была взята из технологии по обшивке металлических каркасных ограждений. Она используется довольно редко, поскольку подходит для сотового тонкого поликарбоната.

Установка поликарбоната сотового

Установка зависит от разновидности материала. Так, поликарбонат сотовый успешно применяется для создания скатных деталей. Материал сотового назначения отличается тем, что легко поддаётся разрезанию.

Если поликарбонат сотовый применяется для кровли, тогда технология такая: прежде всего, посредством сверла между рёбер сверлят специальные отверстия.

Важно своевременно устранять стружку по окончанию распила. Рекомендуется прикрывать торцы профилями из металла

Они необходимы для придания конструкции полной герметичности. Профили бывают перфорированными, либо не перфорированными.

Какие элементы применяются для фиксации

Во время проведения монтажа поликарбоната к металлу можно прибегать к использованию ряда следующих компонентов:

1. Термошайбы и мини-шайбы.
2. Заглушки.
3. Профили. Для фиксации можно прибегать к задействованию их различных разновидностей – торцевых, угловых, соединительных, пристенных, коньковых.
4. Сплошные и перфорированные ленты для оклеивания торцов.
5. Уплотнители для профиля.

Торцевой профиль предоставляет возможность обезопасить бока пластин, при этом нужно размещать снаружи палочку небольшой длины.

Материал соединительного вида позволяет объединять края листов. В этом случае необходимо учитывать, что к каркасу можно осуществлять крепление исключительно разъемных профилей.

Элементы углового типа позволяют выполнять соединение углов.

Посредством пристенного профиля удается добиваться плотного прижатия листов к поверхности стен. Его можно также задействовать в качестве альтернативы торцевому.

Коньковый профиль предоставляет возможность производить соединение листов на коньке кровли, но лишь в ситуациях, когда они объединены под углом более 90°.

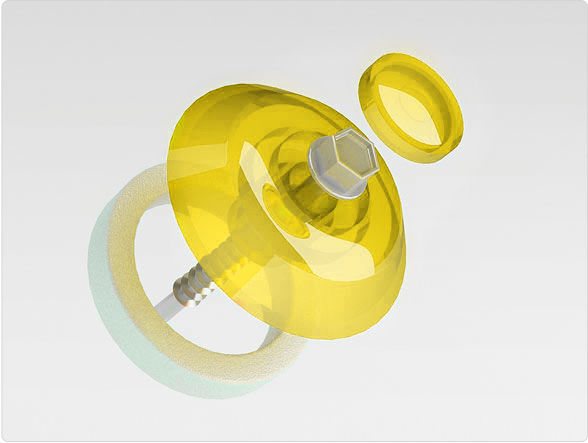

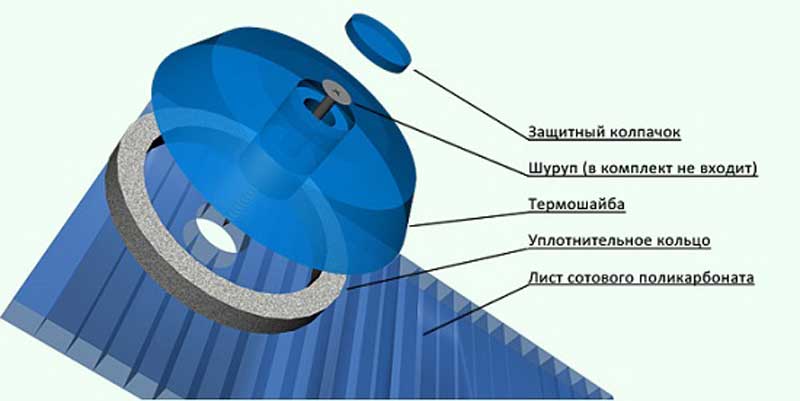

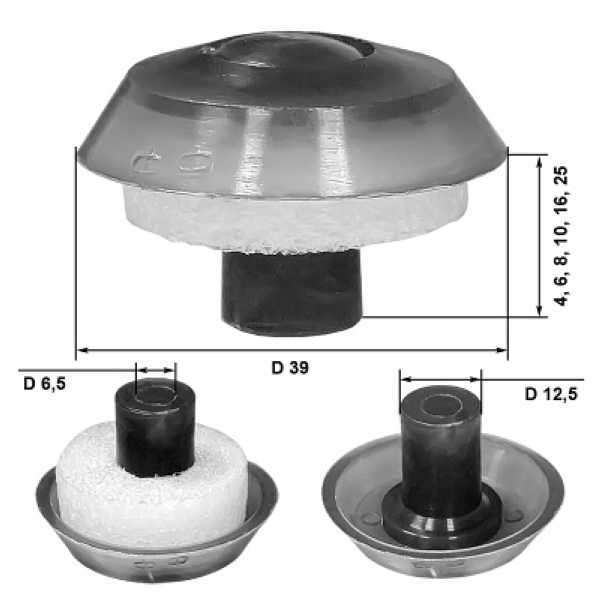

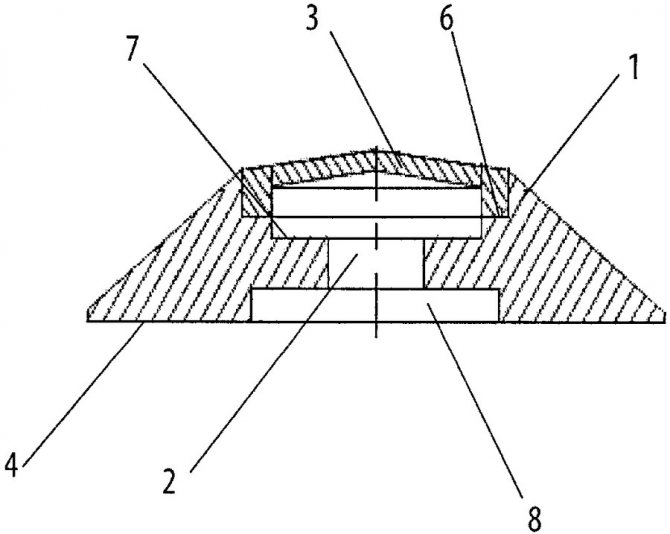

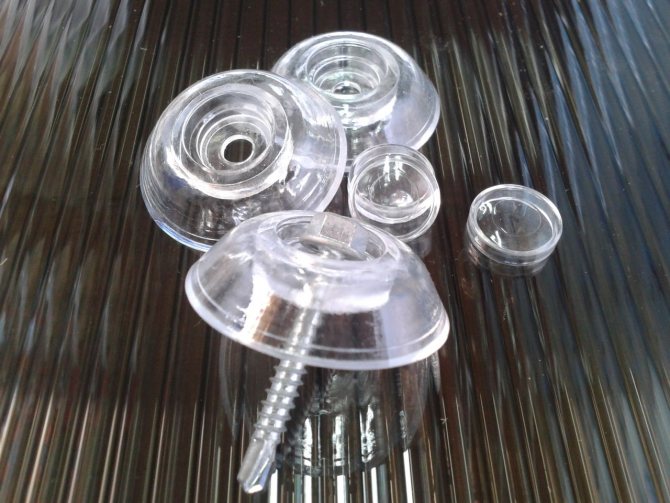

Термошайбы бывают следующих видов:

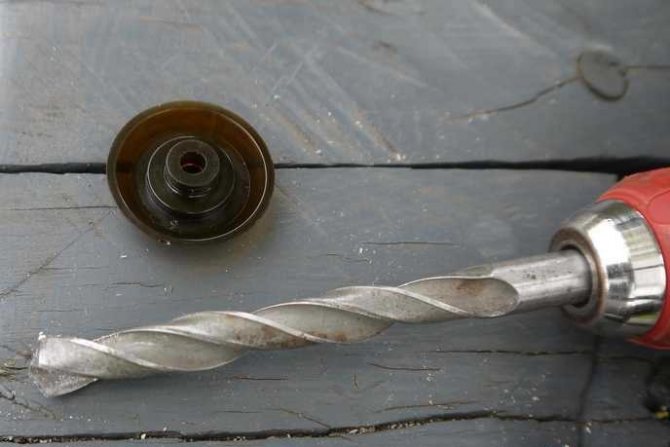

• Индивидуальные. Обладают протяженностью равной толщине листа.
• Универсальные. Не имеют ножки и подходят для поликарбоната любой толщины.
• Мини-шайбы. Они предназначены для тонкого материала.

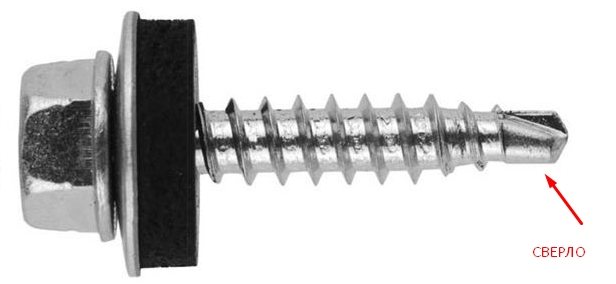

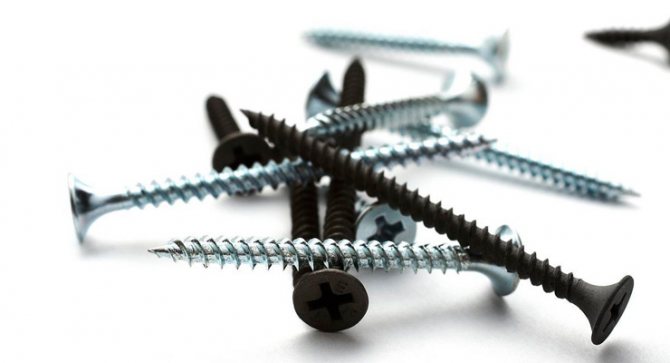

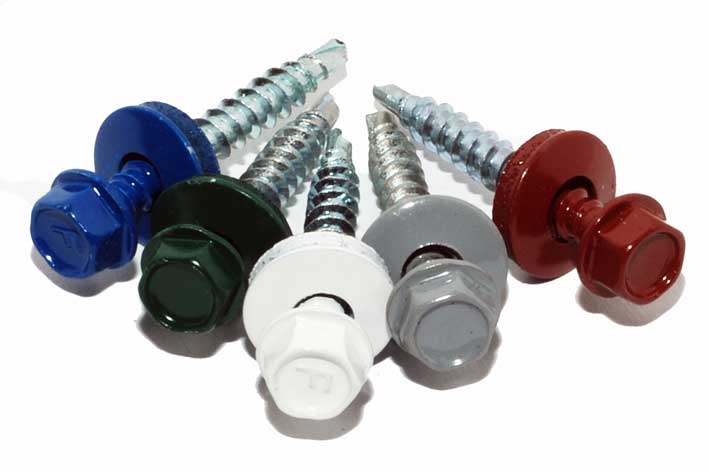

В основном вместе с термошайбой саморезы не поставляются, и их приходится отдельно покупать. Они мягко и надежно осуществляют прижатие листов к каркасной конструкции, исключая проникновение влаги внутрь поликарбоната, а также эти элементы обладают привлекательным внешним видом и производят декоративную роль.

Обратите внимание! Термошайбы изготовляются из прозрачного пластика, из которого производится листовой поликарбонат. Шайбы из материала бывают разнообразных цветов и из их ассортимента можно подобрать подходящие под листы любого используемого окраса

Они обладают большим уровнем прочности в сравнении с выполненными из полипропилена элементами. Период эксплуатации поликарбонатных термошайб достигает 20 лет.

Заглушки применяются для увеличения привлекательности конструкции, защиты торцов от пыли, насекомых и отрицательного воздействия влаги.

Направление листов

У поликарбоната присутствуют ребра жесткости, что расположены по его протяженности. Выполненные из него конструкции имеют высокий уровень прочности, если их полые каналы размещены правильным способом.

Ключевые правила, которые следует соблюдать:

1. При вертикальной установке листа каналы должны размещаться в аналогичном положении.
2. При создании дугообразной конструкции полоса изгиба должна находиться параллельно им.
3. При наклонных сооружениях каналы должны быть расположены в соответствии с направлением ската.

В продажу поликарбонат поступает с наличием специальной пленки, которая обеспечивает его защиту от отрицательного воздействия ультрафиолетовых лучей. На ее поверхности указываются данные по поводу рекомендуемого размещения листа. До завершения проводимых монтажных работ ее снимать не следует, благодаря чему удастся существенно облегчить процесс.

Материалы для крепления панелей

Для решения задачи, как прикрепить поликарбонат к металлу, нужно использовать следующее:

• Разные виды профиля, включая торцевой, угловой, соединительный, пристенный и коньковый.
• Крепежные элементы в виде термошайб и мини-шайб.
• Разные виды заглушек.
• Клейкая лента для торцов, включая перфорированную ленту для нижних кромок.
• Уплотнители для профиля.

Виды профилей и их назначение

С помощью торцевых профилей защищают кромки поликарбоната, причем короткая полочка всегда располагается снаружи. Соединительные профили могут быть разъемными универсальными или сплошными Н-образными. Они предназначены для соединения кромок панелей

Важно помнить, что на каркас могут крепиться только разъемные профили. Угловой профиль позволяет соединять элементы под прямым углом. Пристенный профиль дает возможность плотно примкнуть панель к стене. Может использоваться в качестве торцевого профиля. Коньковый профиль необходим для соединения панелей на коньке крыши при условии, что элементы соединяются под углом больше, чем 90.

Разновидности термошайб

Крепление поликарбоната к металлу выполняется разными видами термошайб. Эти крепежные элементы могут различаться по следующим признакам:

• Конструктивные особенности позволяют выделить индивидуальные и универсальные термошайбы. В первом случае элемент имеет длину в соответствии с толщиной листа, что предотвращает пережим или деформацию поликарбоната. Второй вариант не имеет ножки, следовательно, может использоваться для материала любой толщины.
• В зависимости от материала изготовления крепеж может быть из нержавеющей стали (для покрытия больших участков), из поликарбоната (обеспечивают герметичность соединения без повреждения панели), полипропиленовые (для работ внутри помещения или в тени).
• Мини-шайбы применяются для панелей незначительной толщины.

Заглушки

Чтобы придать конструкции привлекательность, а торцы профилей защитить от попадания воды, пыли и насекомых, необходимо использовать заглушки.

Делаем каркас

Приступаем к изготовлению каркаса. Для этого используем профилированную трубу либо металлический уголок. Также вполне подойдет профиль, предназначенный для крепления гипсокартона.

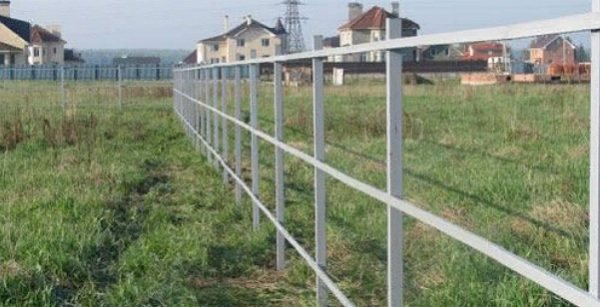

Делаем каркас для крепления поликарбоната

Каркас имеет предельно простую конструкцию. Для его изготовления делаем следующее:

• размечаем на вертикальных стойках точки для крепления горизонтальных перекладин. Выдерживаем одинаковый шаг в пределах 60-100 см;
• привариваем перекладины к стойкам либо же крепим их при помощи саморезов;
• тщательно зачищаем сварочные швы, а после грунтуем и красим металлические элементы, подверженные коррозии.

Каркас готов.

Особенности эксплуатации листового поликарбоната на каркасах из пиломатериалов

Так выглядит забор из поликарбоната на деревянном каркасе

Главной особенностью монолитного или сотового поликарбоната,которую необходимо учесть до того, как приступить к монтажным работам, является деформация при нагревании и остывании (см.также статью «Крепление деревянного бруса к кирпичной стене – особенности технологии»).

По сути, при нагревании расширяется большая часть различных веществ, независимо от их консистенции и конфигурации. Но на полимерных листовых материалах изменения температуры сказываются особенно.

Поэтому, приступая к монтажу необходимо заготовить те крепёжные элементы,которые позволят выдержать компенсационный зазор между листовым материалом и поверхностью каркаса. В результате, при эксплуатации сооружения,полимерное покрытие нагреваясь от солнца не треснет и не пойдет волнами.

Как уже было сказано,поликарбонат может быть монолитными или сотовым. И та и другая модификация полимерных материалов отличается эластичностью, но при нагревании склонна растрескиваться. Помимо компенсационного зазора, для предупреждения растрескивания нужно правильно ориентировать листы относительно каркаса и правильно их резать.

Итак, после того как мы выяснили,что нужно знать выполняя монтаж поликарбоната на деревянный каркас,определимся с тем, какие инструменты нам потребуются.

Выбор инструментов и сопутствующих средств для проведения монтажных работ

Правильно выполнить монтаж нам позволит наличие следующих инструментов и приспособлений:

• шуруповерт с функцией дрели и сверло с диаметром 1 мм;
• саморезы для монтажа листового материала;
• обычные шайбы или специальные термошайбы (цена которых чуть выше) для выполнения компенсационного зазора;
• соединительный профиль, с помощью которого можно соединить соседние листы поликарбоната.

Особенности ориентирования и резки

Односкатный деревянный навес из поликарбоната своими руками собрать несложно

Для того чтобы монтаж сотового поликарбоната на деревянный каркас был успешным,нужно уметь правильно ориентировать и резать лист.

. В результате, сотовый поликарбонат можно согнуть, в то время как монолитный аналог устанавливается в не согнутом виде.

Ориентирование сотовых листов выполняется по направлению ребер жесткости. Расположение листа против направления ребер жёсткости может привести к тому, что материал треснет.

Кроме того, если в полости сот будет скапливаться конденсат, выведение влаги, при правильном ориентировании произойдёт само собой. Если же лист будет выгнут поперёк ребер жёсткости,вода будет застаиваться, что со временем приведёт к потемнению изначально прозрачных листов.

На фото- процесс резки поликарбоната

Оптимально для резки использовать циркулярные пилы с мелкозубчатыми кругами. Циркулярная пила при высокой скорости резки обеспечивает ровный рез, который не нуждается в дополнительной обработке. Если специальной циркулярной пилы в наличии нет, можно применить болгарку с диском для резки древесины.

Проведение монтажных работ

Структура материала на торцевом срезе

После того как мы выяснили, как резать и ориентировать листы полимерного материала,определимся с тем,как крепить сотовый поликарбонат к дереву.

Инструкция проведения монтажных работ несложная и вы наверняка справитесь с поставленной задачей самостоятельно без привлечения квалифицированных специалистов.

На первом этапе собираем каркас из пиломатериалов. Сборка каркаса напрямую зависит от того что планируется строить будь то забор, беседка или просто дачный навес.

На этом этапе важно подобрать и расположить пиломатериалы, так чтобы их кромка, к которой будет прилегать полимерный лист была как можно ровнее и не имела существенных изгибов

• На следующем этапе снимаем размеры с каркаса и переносим их на лист, который предстоит распилить.
• После того как размеры на листовом материале обозначены,приступаем к резке. При резке поликарбоната в обязательном порядке используем средства обеспечения личной безопасности (защитные очки и перчатки).

Лист подогнан по размеру каркаса

• Прикладываем подготовленный лист к каркасу и позиционируем так, как он будет окончательно установлен.
• По периметру листа там, где он примыкает к дереву, высверливаем отверстия диаметром не более 1 мм. Расстояние между отверстиями недолжно превышать 20 см. В подготовленные отверстия вкручиваем саморезы,предварительно надев на них шайбы.

Монтаж саморезов с термошайбами

Торцы соседних листов герметизируются посредством специальной самоклеющейся ленты с алюминиевой поверхностью. Поперечные торцы листа изолировать лентой нельзя, так как через отверстия должен вытекать конденсат.

Точечное соединение – крепеж

Наиболее популярным способом монтажа поликарбоната на металлический каркас является точечное соединение. Выполняется с помощью саморезов, вворачиваемых вдоль вертикальных и горизонтальных элементов каркаса. При этом «голые» самонарезающие шурупы используются для монтажа поликарбоната ограничено (только в помещениях с более-менее постоянной температурой). А для точечного соединения листов СПК с металлическим каркасом в теплицах, навесах и козырьках применяются приведенные ниже виды крепежа.

Таблица. Крепеж для точечного соединения сотового поликарбоната с металлическим каркасом.

Способы, иллюстрации	Наименование
Способ №1	Кровельные саморезы с прокладкой (также известной как шайба EPDM)
Способ №2	Саморез с резиновой термошайбой
Способ №3	Саморез и термошайба с ножкой

Важно отметить, что вне зависимости от наличия термошайбы и ее типа, саморез должен быть предназначен для работы по металлу и иметь соответствующую резьбу с небольшим шагом. Только такие изделия будут крепко врезаться в профильную трубу или иной тип металлического каркаса и хорошо закрепляться в нем.

Разница между саморезами по дереву и металлу

Совет! Для облегчения процесса монтажа сотового поликарбоната на каркас используйте саморезы по металлу со сверлом на конце. С ним шуруп будет входить быстрее и с меньшими усилиями.

Сверло на конце самореза

Теперь изучим каждый из представленных в таблице выше крепежей подробнее и по отдельности.

Кровельный саморез с шайбой EPDM – самый простой и дешевый способ соединить поликарбонатный лист и металлический каркас. В силу специфики применения часто подвергается воздействию влаги, потому имеет качественное антикоррозийное покрытие. Головка шестигранная. В комплектацию кровельного самореза входит шайба EPDM – прокладка из атмосферной резины с металлической крышкой. Эта шайба используется для герметизации отверстия в месте входа самонарезающего шурупа и для распределения нагрузки. Из-за относительно малого диаметра и толщины прокладки, при вворачивании в сотовый поликарбонат кровельные саморезы очень часто перетягивают. В результате в месте крепежа образуется вмятина, нарушается герметичность отверстия, внутрь ячеек попадает конденсат, грязь и микроорганизмы.

Кровельные саморезы с шайбой EPDM

При монтаже с помощью кровельных саморезов, предварительное сверление отверстий в сотовом поликарбонате и металлическом каркасе необязательно, но желательно. Для укладки листов цветного СПК можно применять шурупы с окрашенной головкой.

Саморез с резиновой термошайбой – первый специализированный крепеж для сотового поликарбоната. Представляет собой все тот же кровельный саморез, но дополненный не тонкой и маленькой прокладкой, а большой и толстой термошайбой из силикона или атмосферной резины. При закручивании в лист СПК термошайба расплющивается и равномерно распределяет нагрузку вокруг отверстия под крепеж. В результате риск перетянуть саморез и оставить вмятину многократно уменьшается.

Саморезы с резиновой термошайбой

Саморез по металлу и термошайба с ножкой – дальнейшее развитие идеи крепежа, специализированного для работы с сотовым поликарбонатом. Сама термошайба представляет собой шляпку с цилиндрической ножкой. Последняя входит в отверстие, заранее просверленное в сотовом поликарбонате, и примыкает к поверхности каркаса. В ножку вставляется саморез и заворачивается в металл, при этом шляпка термошайбы прижимает лист СПК к каркасу в месте крепежа. Длина ножки должна быть равна толщине сотового поликарбоната. Для обеспечения герметичности соединения под термошайбу укладывается уплотнительное кольцо, а сверху саморез закрывается защитным колпачком.

Саморез по металлу и термошайба с ножкой

Благодаря такой конструкции, крепеж не врезается непосредственно в материал, и при соблюдении технологии монтажа перетянуть саморез и оставить вмятину практически невозможно. Диаметр отверстия в листе СПК должен быть на 2-3 мм больше внешнего диаметра ножки термошайбы, чтобы при тепловом расширении материала место крепежа не деформировалось. Качественная термошайба изготавливается из поликарбоната, чтобы ее коэффициент линейного расширения соответствовал таковому у обшивки теплицы или навеса.

Важно! При покупке термошайб обязательно обращайте внимание на длину ножки и цвет шляпки, которые должны соответствовать толщине листа используемого вами поликарбоната и его окраске.

Термошайба желтого цвета

Размеры термошайбы

Существует также еще одна разновидность крепежа – универсальные термошайбы. Они отличаются отсутствием фиксирующей ножки. С одной стороны, это ухудшает качество крепежа, с другой – отпадает необходимость подбирать термошайбу с нужной длиной ножки.

Схема универсальной термошайбы

Термошайбы без фиксирующих ножек

Саморезы для термошайб могут иметь как шестигранную головку, как у кровельных, так и круглую, рассчитанную под прямую или крестовую отвертку. Надежность соединения у них одинаковая, но при этом работать с шестигранной головкой удобнее – на высоких оборотах шуруповерта меньше риск соскальзывания биты с крепежа и повреждения поверхности поликарбонатного листа.

Диаметр используемых саморезов должен составлять от 4,8 до 8 мм, длина – в зависимости от толщины поликарбонатного листа и элемента каркаса. Приведем пример: при постройке теплиц чаще всего применяется СПК толщиной 4 мм и профилированная оцинкованная труба сечением 20х20 и толщиной 1 мм. В таком случае в качестве крепежа используют кровельные саморезы 4,8х19 мм, а при соединении двух листов поликарбоната внахлест – 4,8х25 мм.

Монтаж монолитного поликарбоната

При создании теплиц используют как монолитный поликарбонат, так и сотовый. Первый представляет собой сплошной листовой светопрозрачный материал, который по внешнему виду напоминает стекло, но он намного легче и прочнее. Сотовый поликарбонат отличается от монолитного своей структурой. Его листы являются пустотелыми и имеют многослойную конструкцию с ребрами жесткости продольного вида. Монтаж монолитного поликарбоната осуществляют двумя способами.

«Влажный» способ крепления

Схема монтажа сотового поликарбоната.

Монолитный поликарбонат к теплице можно монтировать при помощи «влажного» способа. Для проведения работ потребуется следующее:

• полимерная замазка;
• силиконовый герметик;
• клей;
• кисточка;
• шпатель;
• профильные накладки.

Далее осуществляется покрытие кромки следующей части каркаса и так проделывается до тех пор, пока на него не будет полностью установлен весь поликарбонат. Проделав это, потребуется обязательно обработать все соединения герметиком. В основе его должен быть силикон. Это позволит предотвратить проникновение влаги в теплицу. При этом специалисты дополнительно рекомендуют на все стыки поликарбоната установить специальные профильные прокладки. Они позволят выполнить полную герметизацию помещения. Обычно такие изделия бывают выполнены из резины. Чтобы их установить, потребуется сначала внутреннюю часть обработать клеем, а потом зафиксировать на местах стыка листов монолитного поликарбоната. На этом работы будут завершены.

«Сухой» способ крепления

Фундамент под теплицу.

В ходе такого варианта монтажа поликарбоната к каркасу теплицы используются только механические крепежные элементы. Для проведения такой работы необходимо следующее:

• саморезы;
• шайбы;
• резиновые прокладки;
• дрель;
• отвертки;
• профилированные уплотнители.

Перед тем как крепить поликарбонат к каркасу, понадобится в нем создать отверстия. Если этого не сделать, при вкручивании крепежных элементов материал может деформироваться и треснуть. Использовать в ходе этого рекомендуется ручную дрель, а не электрическую, поскольку она обеспечивает сверление на небольших оборотах. На каждом листе монолитного поликарбоната понадобится сделать отверстия с шагом 500 мм. При этом от края они должны находиться на расстоянии не менее 20 мм. Диаметр отверстий необходимо делать чуть больше ножки крепежного элемента, поскольку из-за перепадов температуры листы поликарбоната расширяются. После чего можно начинать осуществлять монтаж монолитного материала на каркас теплицы. Используйте в ходе этого саморезы и шайбы, между ними нужно обязательно фиксировать резиновую прокладку. При этом затягивать их сильно не требуется.

Подготовка к монтажу

Перед началом установки потребуется запастись необходимыми инструментами и материалами, а также выполнить ряд подготовительных работ. Сперва разработайте проект, который включает в себя составление чертежа, проведение замеров, расчет материала и размеров предполагаемой конструкции. Во время составления чертежа следует учесть дополнительные элементы, например, калитки. Если вы делаете подобную работу впервые, лучше обратитесь за помощью к специалисту, чтобы исключить ошибки.

Когда у вас есть чертеж, нужно запастись материалами и инструментами:

• лопата;
• дрель;
• уровень;

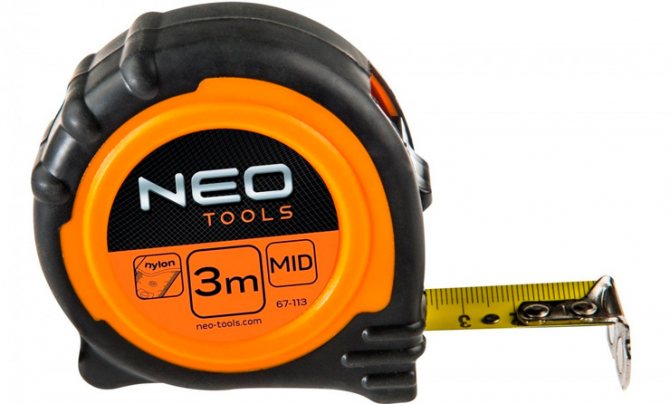

• рулетка;

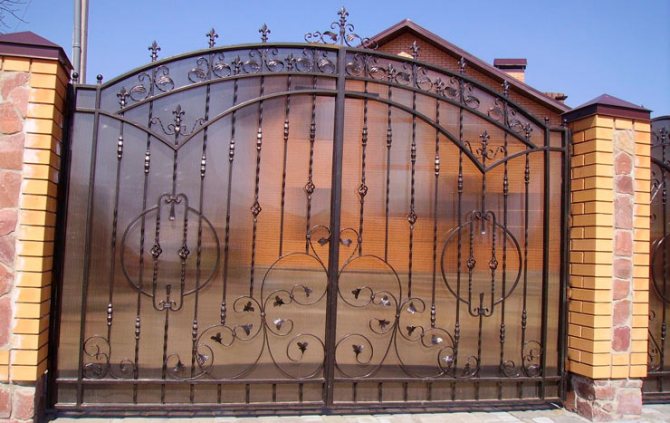

  Перед началом монтажа ворот из поликарбоната следует запастись рядом инструментов

• дисковая пила;
• болгарка;
• сварочный аппарат;
• саморезы;
• строительные перчатки;
• листы полимера;
• металлические трубы.

Виды конструкций

Существует несколько самых распространенных видов ворот – распашные и откатные.

Створки распашных раскрываются навстречу или вдоль пути входящего. Они лучше всего подходят для участков с большой площадью. Отличаются простотой в установке. Считаются бюджетным вариантом, если хозяин не решит установить на них автоматическую систему.

Распашная конструкция имеет ряд недостатков:

• занимают много места;
• стоимость автоматики выше, чем для откатных ворот, а надежность ниже;
• невысокая взломоустойчивость;

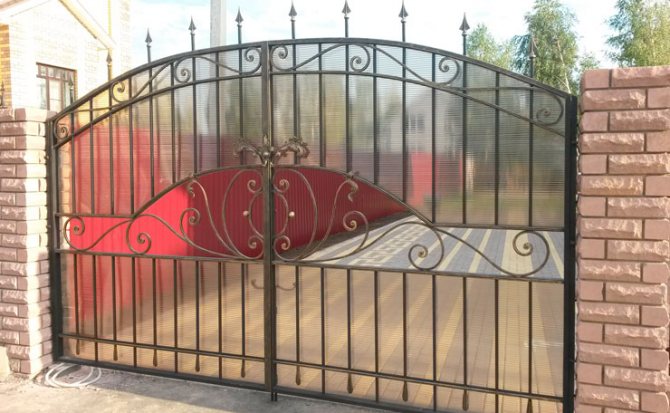

  Раскидные ворота имеют ряд недостатков перед откидными

• требуют дополнительной фиксации;
• необходим дополнительный фундамент.

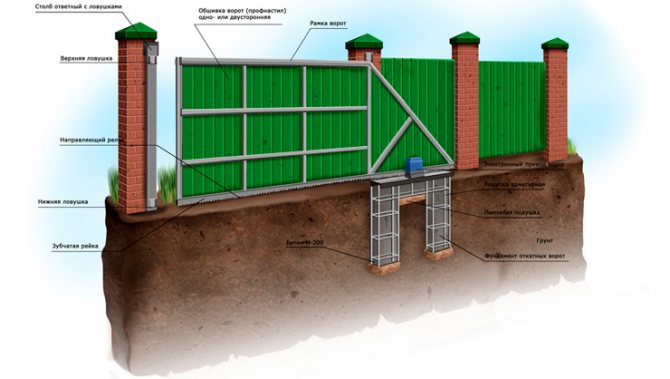

При открытии откатных ворот заграждение уходит в зону отката, высвобождая весь проем. Плюсы заключаются в удобстве, особенно это ощущается после снегопада, когда не требуется расчищать большой участок от сугробов. При деформации стоек работа конструкции не нарушается, а створки не провисают. Также их тяжелее вскрыть, а автоматическая система открывания на них значительно дешевле.

Среди минусов выделяют высокую стоимость и необходимость наличия свободного места в зоне отката.
