Современные системы (как для отопления, так и для приготовления пищи), становятся год от года все более умными. Сейчас никого не удивить двухконтурными газовыми котлами с системами управления (чуть ли не со смартфона), умными плитами, газовыми колонками и т.д. НО есть у этих систем одна «ахиллесова пята», это электроника. Ведь чем ее больше, тем устройства сильнее подвержены к скачкам напряжения (банально могут перегореть). Поэтому сейчас все больше устанавливают так сказать страхующих приспособлений. Первое, это конечно же стабилизатор напряжения, а вот вторая вещь, которая (как я считаю нужна каждому — современному двухконтурному котлу) – это диэлектрическая муфта. А вот что это такое и зачем она вообще нужна, будет в этой статье, как обычно полезное видео внизу …
В этом материале я не буду говорить «мудрёными словами», а постараюсь донести до вас простую информацию, которая в будущем, возможно поможет вам сохранить свой «двухконтурник».

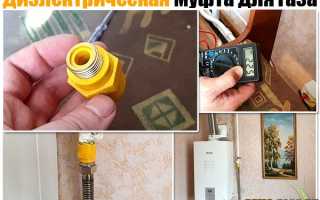

Диэлектрическая вставка для газа: разновидности газовых муфт и советы по монтажу
Подключение газовых приборов, сопряженных с электропитанием, происходит с учетом трех критериев: надежности, безопасности для пользователей и оборудования, длительного срока эксплуатации. Чтобы газовые водонагреватели, котлы, конвекторы или плиты работали без перебоев, применяется диэлектрическая вставка для газа – небольшой полимерный изолятор, монтируемый в трубу.
Если вы решили самостоятельно подключить газовое оборудование, рекомендуем установить и диэлектрик. Для чего он нужен, на какие виды делится и как происходит его монтаж, вы можете узнать из этой статьи.
Втулки изолирующие текстолитовые: ГОСТ
Материалы для производства строго прописаны в международных стандартах. Как правило, изделия изготавливаются из легированных и нелегированных стальных сплавов. Данный процесс регламентирован, предполагает использование разных материалов и дополнительных элементов. Каких именно – зависит от функциональной принадлежности, уровня предполагаемых нагрузок, а также условий эксплуатации.
Назначение электроизолирующей вставки
Сначала выясним, для чего нужна изолирующая диэлектрическая муфта для газа и как она работает.
Основная функция диэлектрика – защита техники от блуждающих токов, которые могут возникнуть в газопроводе по различным причинам. Так ли опасен блуждающий ток и есть ли какие-либо способы предотвратить его появление?
Он возникает в земле в момент, когда происходит авария на силовых магистралях, железной дороге, трамвайных путях. Из-за разницы в характеристиках проводников – земли и металлических конструкций газовых линий, ток передается газовой системе.
Опасность могут представлять и действия неграмотных соседей, которые не спешат заменить неисправную электропроводку или просто заземляют электроприборы на трубы или батареи.

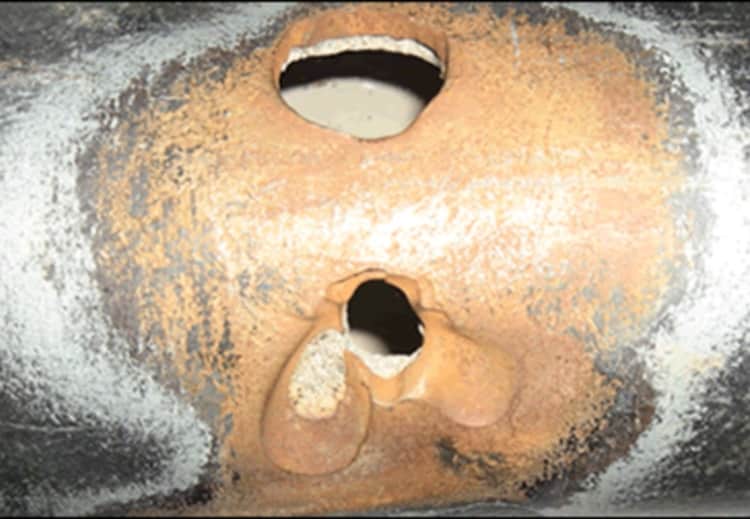

Вот что произойдет, если блуждающие токи «доберутся» до вашего газового оборудования:
Чтобы сохранить свое здоровье и предусмотреть любые риски, и пользуются диэлектрической муфтой на газовую трубу.
Сейчас врезка диэлектрической вставки в трубу стала обязательной для всех, кто устанавливает в доме или квартире газовую технику, при этом функции и характеристики оборудования значения не имеют.
Монтаж изолирующих вставок регулируется законодательно – в пункте 6.4 СП 42-101-2003 говорится о том, что сразу после отсекающего крана следует установить диэлектрик, чтобы исключить присутствие в газопроводе токов утечки, уравнительных токов и замыкания на корпус. Правда, там есть оговорка – функцию изолирующей вставки может выполнять и гибкий рукав, не проводящий электроток.
Для чего нужна
Основная задача заключается в ликвидации гальванопаров, а также дополнительной защите от возможного поражения разрядом электрического тока. Например, ЖД-втулка изолирующая 509 0783 – некая дополнительная страховка. Она выполняется из диэлектрических материалов, частично выходит на наружную боковую поверхность и торцевой участок. Чаще всего в производстве задействуются стеклонаполненные полиамиды. Что касается наружного куска, то он может иметь скосы, пересекать разные пространства.
Генеральная техническая миссия – повысить надежность и стабильность работы, минимизировать динамические нагрузки. Полезные модели обычно относят к верхнему строению железнодорожных путей, где выступают в качестве неотъемлемой гарнитуры стрелочных электроприводов. Если деталь производится от диэлектрических материалов, дополненных фиброй, ее признают недостаточно практичной. Все дело в том, что при работе в условиях высокой влажности она не способна предотвращать поломки, поскольку обладает гигроскопичностью. Следовательно, внутри могут наблюдаться электрические пробои.
Виды диэлектрических отсекателей
В быту применяют два варианта диэлектриков для газового шланга или трубы: простые втулки, напоминающие вкладыши, и муфты с резьбой. Рассмотрим, чем отличаются вставки и выберем лучшее решение для самостоятельного монтажа.
Вариант #1 – втулки
Сразу скажем, что для установки газовой плиты или монтажа колонки втулки вам не потребуются, так как они имеют немного другое предназначение. Задача та же самая – защитить от блуждающих токов.
Но их монтируют там, где есть фланцевые соединения и используются болты. Проще говоря, втулки применяют для электроизоляции фланцевых крепежных элементов.
Диэлектрические вставки изготавливают из полиамида ПА-6. Они отличаются стойкостью к внешним воздействиям и длительным сроком эксплуатации.
Технические характеристики газовых втулок:
Изделия маркируются по диаметру в мм, например, от М 8 до М 24. Диаметры подходящих фланцев, болтов, шайб производитель указывает в специальных таблицах. Там же можно уточнить высоту буртика и длину втулок.

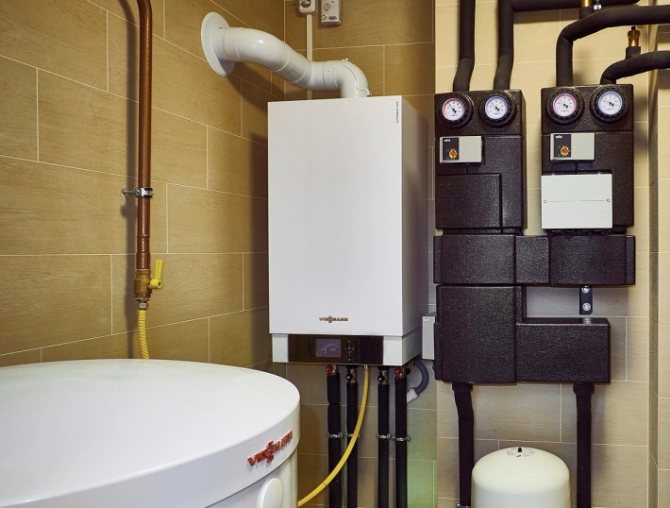

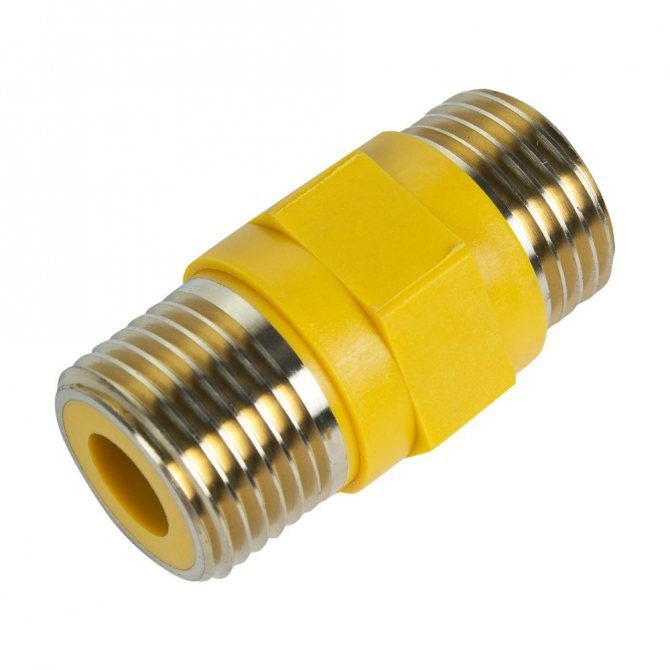

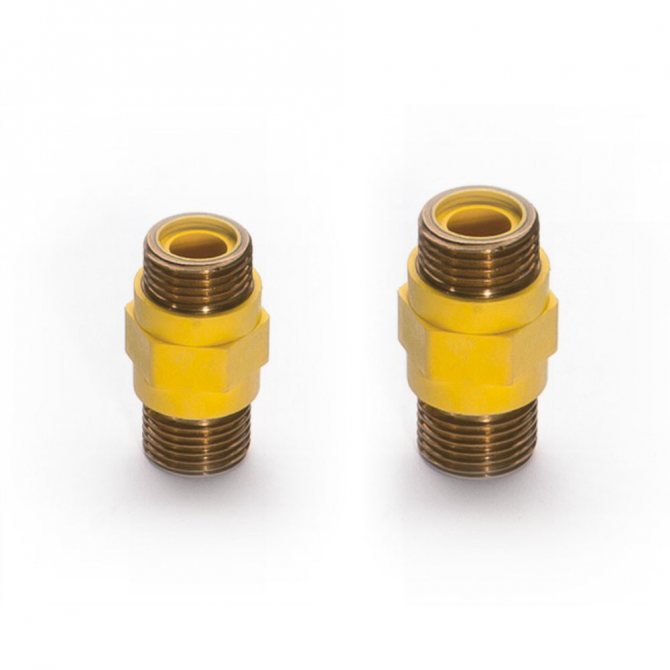

Вариант #2 – муфты

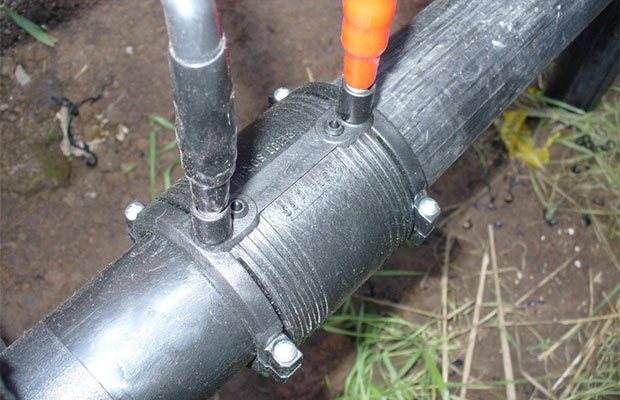

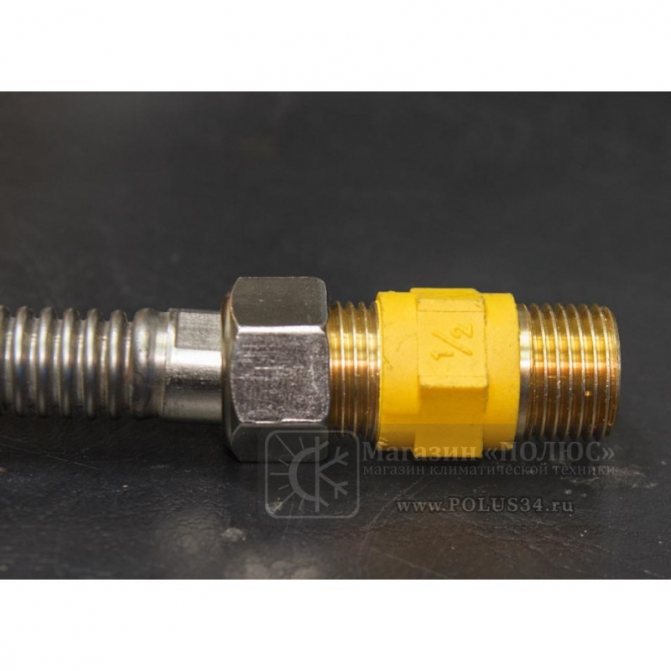

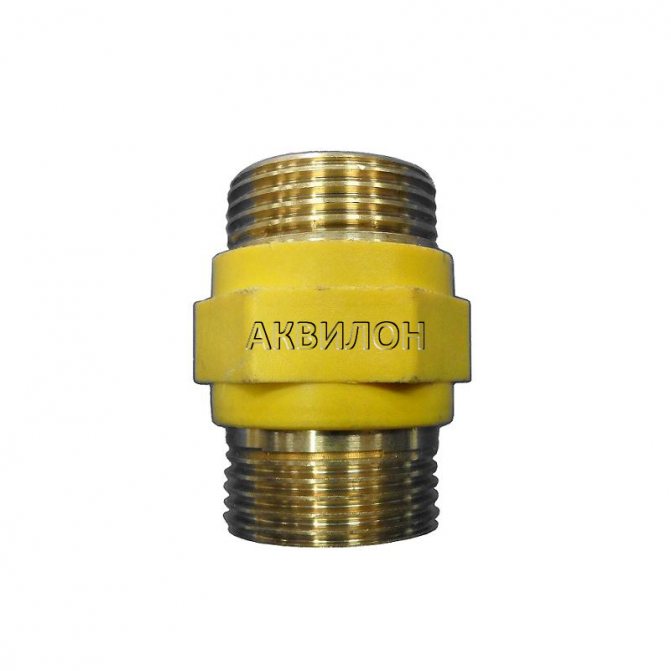

Универсальные изолирующие вставки для газовых труб присоединяются муфтовым методом, поэтому зачастую монтажниками так и называются – муфты.
Они отличаются видом резьбы, диаметром, материалом изготовления, внешним оформлением, но выполняют все ту же функцию – отсекают токи, образующиеся на газовой трубе, от оборудования.
Вставки изготавливают в заводских условиях согласно ГОСТ или ТУ. Их производят в специальных пресс-формах автоматическим способом, используя шнековую экструзию двух материалов: изоляционного полимера и металла для резьбовых патрубков. Полимерный материал соответствует требованиям ГОСТ 28157-89.
Читайте также:

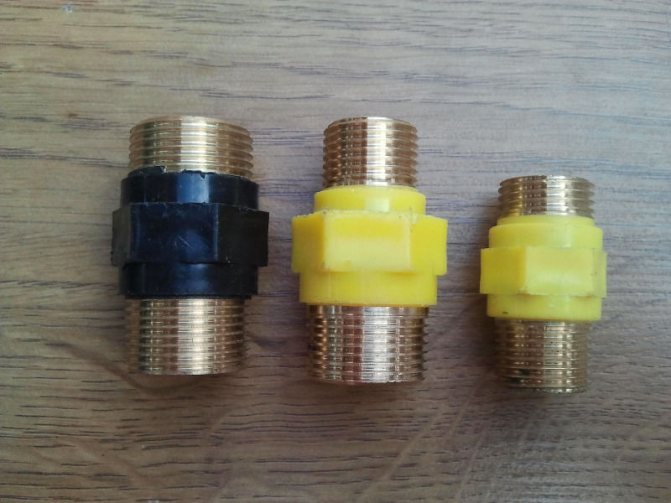

По ГОСТ 14202-69 вставки для газа относятся к 4 группе (горючие газы) и маркируются желтым цветом, но в продаже можно найти изделия и с черной полиамидной частью.
Лучше приобретать продукцию известных брендов, а не китайские подделки, и выбирать изделия, опираясь на следующие критерии:

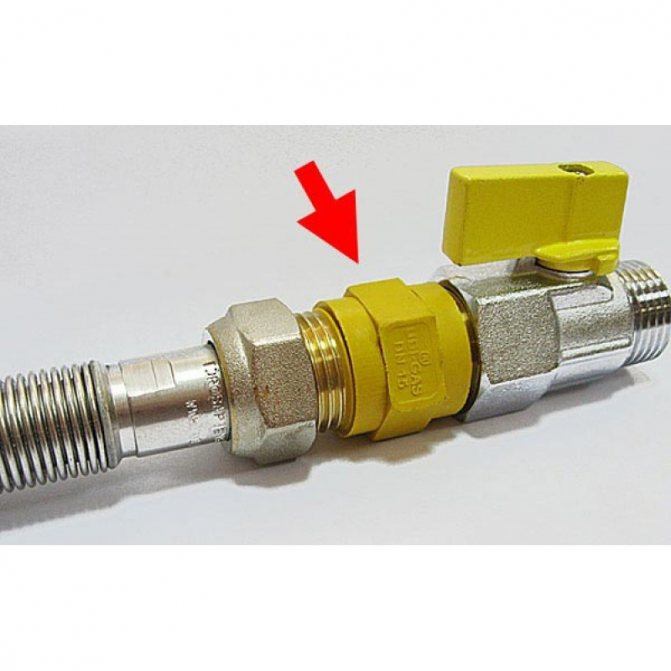

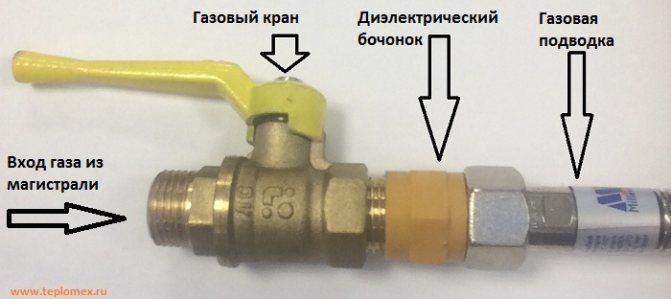

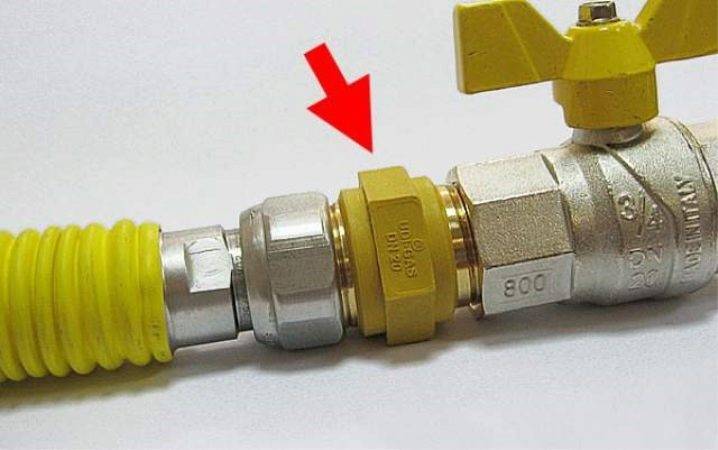

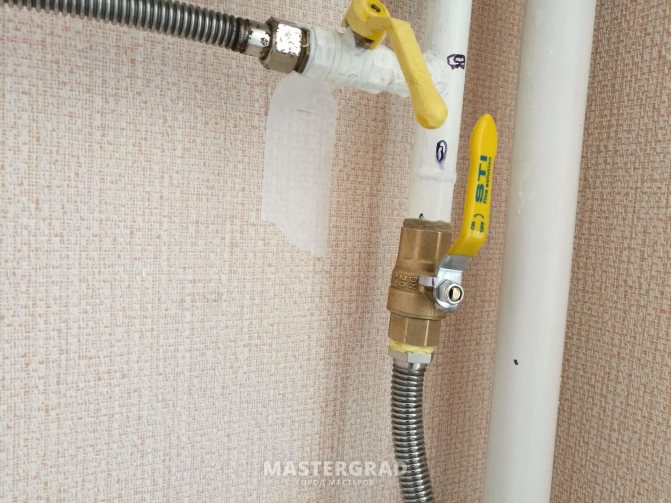

Лучшее место для установки муфты – между газовым краном и гибкой подводкой.
Способ присоединения – резьбовой, производится накручиванием устройства на трубу. Штуцеры могут иметь как наружную, так и внутреннюю резьбу.

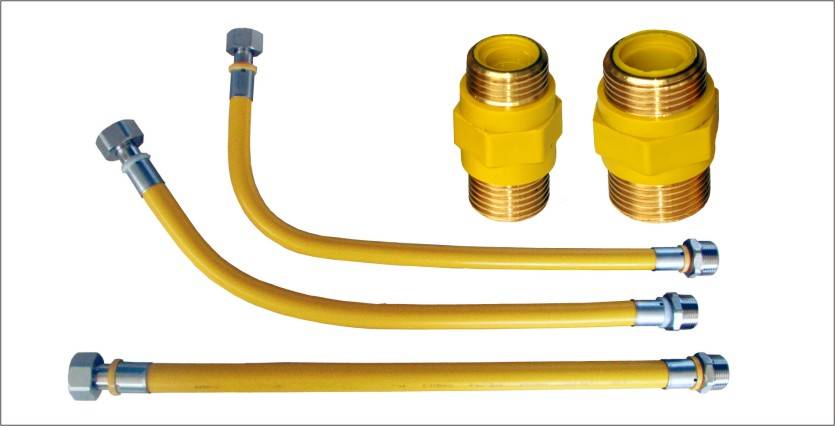

Перед покупкой диэлектрика необходимо уточнить диаметр газовой трубы, а также подобрать гибкую подводку подходящую по размерам. Иногда шланги для подключения продаются вместе с оборудованием, поэтому не забудьте проверить комплектацию.
Втулка электроизоляционная: особенности
Данный термин используется для обозначения элементов механизмов либо машин, имеет коническую или цилиндрическую форму. Как правило, внутри присутствует особое отверстие, через которое и осуществляется крепление с другими деталями и запчастями. Одно из предназначений – уменьшить трение.
Если говорить простым языком, то это то, что монтируется в общее устройство, становясь его неотъемлемой частью. Они призваны защищать другие узлы и детали от чрезмерных нагрузок, параллельно снижая уровень износа, обеспечивая бесперебойную работу дорогостоящих элементов. Без них функционирование целого ряда машин было бы невозможным.
К любым изолирующим элементам предъявляются строгие технические стандарты. В частности, они распространяются на несколько разновидностей втулок – съемные и несъемные. Какие именно требования:
-
Читайте также:
- внешний вид должен соответствовать эталонам, утвержденным в установленном порядке;
- для изготовления используются исключительно материалы, прописанные в официальных документах;
- определенный уровень прочности на сжатие;
- удельная степень плотности на сопротивление;
- маркировку производят исключительно посредством гравировки.
Все детали изготавливаются, монтируются и эксплуатируются в условиях, в которых может быть обеспечена безопасность.

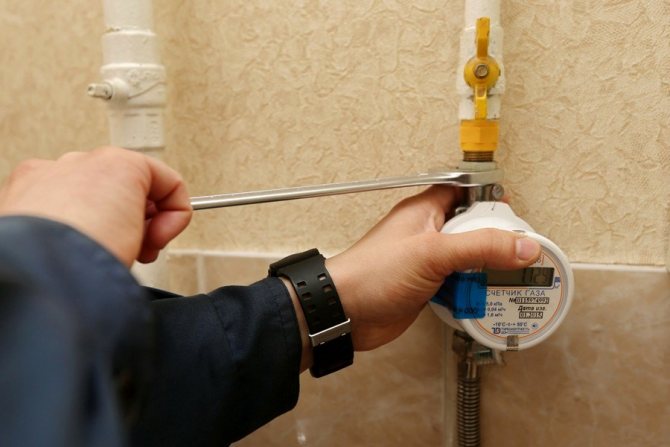

Порядок установки диэлектрика на газ

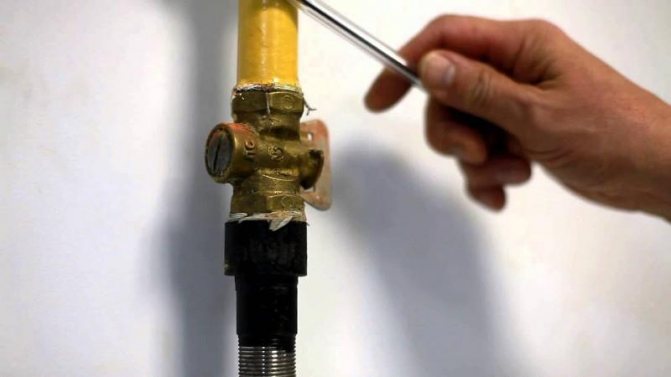

Перед любыми работами с газовым оборудованием или магистралями необходимо перекрыть кран, чтобы пресечь поступление топлива и обеспечить безопасность. Если до этого плита, колонка или котел использовались, нужно горелки оставить в рабочем состоянии, чтобы остатки газа выгорели.
Затем действуем по порядку:
Мыльный раствор для поверки герметичности соединений используют не только пользователи газового оборудования, но и работники Горгаза. Диагностика проходит просто: мыльную пену помазком или кисточкой наносят на места стыков и наблюдают, что произойдет.
Появление пузырьков, даже мелких, свидетельствует об отсутствии герметичности – муфту придется подтянуть. Если пузырьков нет – установка выполнена правильно и можно смело пользоваться оборудованием.
Запрещено для проверки утечки газа использовать открытое пламя – спички или зажигалки.
Источник

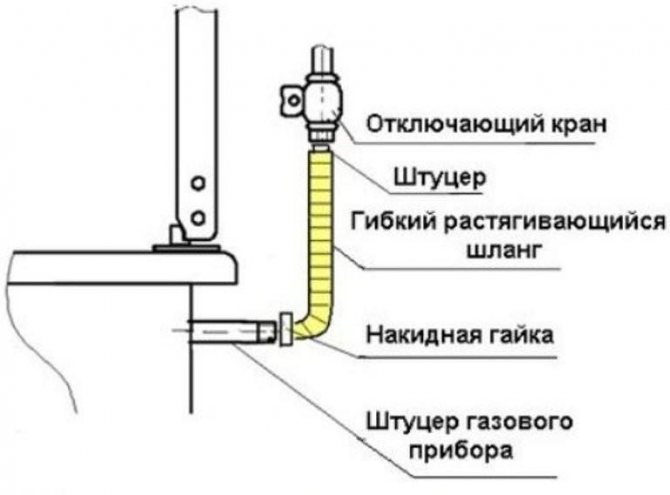

Основные правила безопасной эксплуатации гибкой подводки для газа
Работа с приборами центрального газоснабжения требует особой осторожности, потому как от правильности выполнения подключения и эксплуатации зависят безопасность и жизнь жильцов дома. Главным правилом при использовании сильфонного типа шланга для газа считается его открытая установка. Нельзя прятать или закрывать рукав предметами мебели или бытовой техникой: тело шланга, как и его соединение с газовой трубой, всегда должно быть на виду
Нельзя прятать или закрывать рукав предметами мебели или бытовой техникой: тело шланга, как и его соединение с газовой трубой, всегда должно быть на виду.
Чтобы скрыть устройство, допускается использование разборного короба, который в случае необходимости легко разбирается, но лучше оставить его неприкрытым. Если спрятать изделие, можно не заметить начинающегося разрушения изделия, которое может привести к возгоранию газа. Не советуют для декорирования шланга употреблять лакокрасочные материалы, которые могут вызвать нарушение целостности внешнего слоя.
Для подключения газового оборудования нельзя применять слишком длинный или, наоборот, очень короткий шланг
Важно учесть, что после подачи газа из-за возникшего давления шланг может стать немного короче, а растягивать устройство после установки категорически запрещается
После соединения плиты с газовой трубой допускается небольшой провис рукава, но нужно следить, чтобы не было перегибов или скруток. Чтобы этого избежать, рекомендуют соблюдать радиус изгиба, который в среднем равен троекратному диаметру. Другие важные правила:
Нельзя допускать, чтобы шланг подвергался постоянному воздействию воды или пара, которые вызывают окисление металла. Лучше размещать варочную поверхность немного в стороне от газовой трубы. Если в плите установлена резьба нестандартного сечения, то дополнительно для подключения допустимо использовать переходник. Не следует вблизи газового соединения выполнять сварочные или паяльные работы. При необходимости между паяльником и газовым рукавом прокладывается тепловой экран
Перед установкой сильфона обязательно следует обратить внимание на присутствие в упаковке документации, подтверждающей безопасность использования изделия. Нельзя при установке стыковать между собой разные материалы, например, медь и сталь. Сталь можно соединять только со сталью, а медь – с медью или латунью
Не следует прилагать большие усилия при затягивании соединений, чтобы не испортить или не сорвать резьбу. Чтобы обеспечить более плотное прилегание, используется ФУМ-лента. При отсутствии опыта и уверенности в себе не следует проводить работы по самостоятельной установке газового шланга
Сталь можно соединять только со сталью, а медь – с медью или латунью. Не следует прилагать большие усилия при затягивании соединений, чтобы не испортить или не сорвать резьбу. Чтобы обеспечить более плотное прилегание, используется ФУМ-лента. При отсутствии опыта и уверенности в себе не следует проводить работы по самостоятельной установке газового шланга.

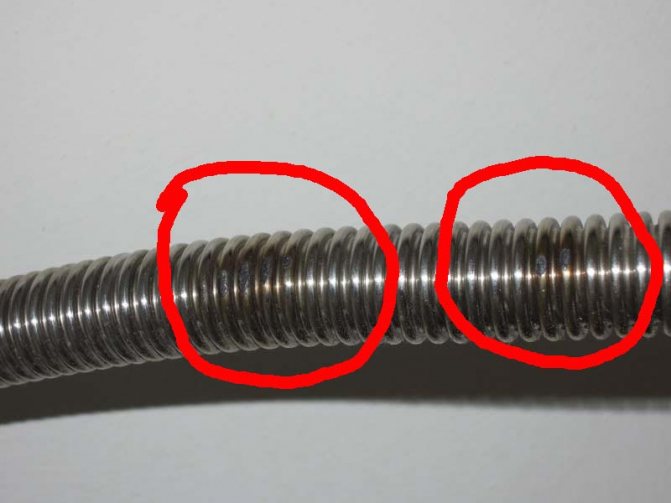

Несмотря на то, что на шланги дают гарантию от 15 до 30 лет, рекомендуют хотя бы раз в год осматривать изделие на предмет появления трещин. Используя мыльный раствор, проверяют состояние соединений. В случае обнаружения каких-либо дефектов следует провести замену шланга.
Сильфонная газовая подводка считается одной из разновидностей гибких рукавов, которые используются для подключения газовых устройств к центральной трубе. Благодаря гибкости и большому выбору шлангов различной длины отсутствует необходимость привязки оборудования к газовому стояку. Несмотря на то, что такой рукав стоит в несколько раз дороже обычных аналогов, благодаря высокому качеству, безопасности и продолжительному сроку эксплуатации, сильфонные шланги имеют большое количество положительных отзывов в сети.
источник
Зачем нужна диэлектрическая муфта для газа и как ее установить?

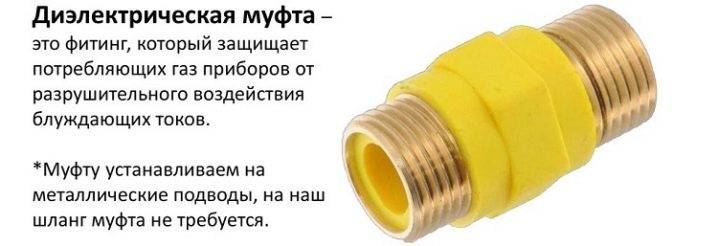

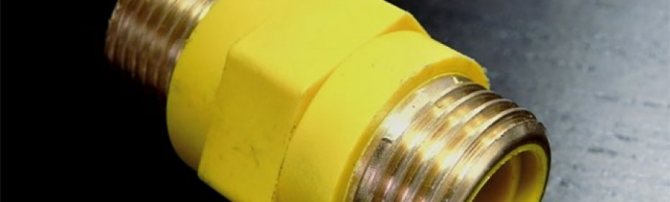

Диэлектрическая муфта – это фитинг-отсекатель, который защищает «мозги» потребляющих газ приборов от разрушительного воздействия блуждающих токов. То есть перед нами очень полезный узел, эффективность которого доказана самим определением. Однако многие владельцы газовых плит, колонок и котлов, а равно и сотрудники газовых служб, не знают о существовании такой вставки. И в данном материале мы постараемся устранить этот пробел в знаниях, рассказав о пользе диэлектрического фитинга, его разновидностях и способах установки.
Такие токи появляются в земле вследствие случайного пробоя бытовой или промышленной линии электропередач. Источником блуждающего напряжения может стать как контур заземления, так и электрифицированная железная дорога или трамвайная линия. В газопровод такой ток попадает вследствие разницы между удельным сопротивлением земли и металлических частей подающей газ магистрали. Фактически все сброшенное в землю электричество уходит не в грунт (у него слишком большое сопротивление), а в неизолированные кабели или металлоконструкции. А поскольку большая часть магистральных и бытовых газопроводов сделана из металла, то появление в системе блуждающего тока – это лишь вопрос времени.
Защита от блуждающего тока
Источником блуждающего напряжения в бытовом газопроводе может стать магистральная труба. Для защиты газоподающего трубопровода от коррозии магистраль нагружают электрическим потенциалом незначительной силы, который подавляет естественный процесс электрохимического расщепления в конструкционном материале. И если в общем изоляторе, отделяющем магистраль от бытовой ветви, случится пробой диэлектрической вставки для газа, то полезный защитный потенциал превратится в нежелательный блуждающий ток.
Кроме того, блуждающее напряжение может появиться во внутренней линии газоснабжения, вследствие некачественного заземления циркуляционного насоса или других электроприборов, контактирующих с разводкой системы отопления или домашней ветвью газопровода. Еще одной причиной появления таких токов может стать ошибка при установке котла, колонки или газовой плиты, подключаемой к электросети. Как видите, блуждающий ток – это не миф, а реально существующая проблема. И попавшая под его действие металлоконструкция превращается в серьезную угрозу для безопасности всех жильцов дома, подключенного к газопроводу.

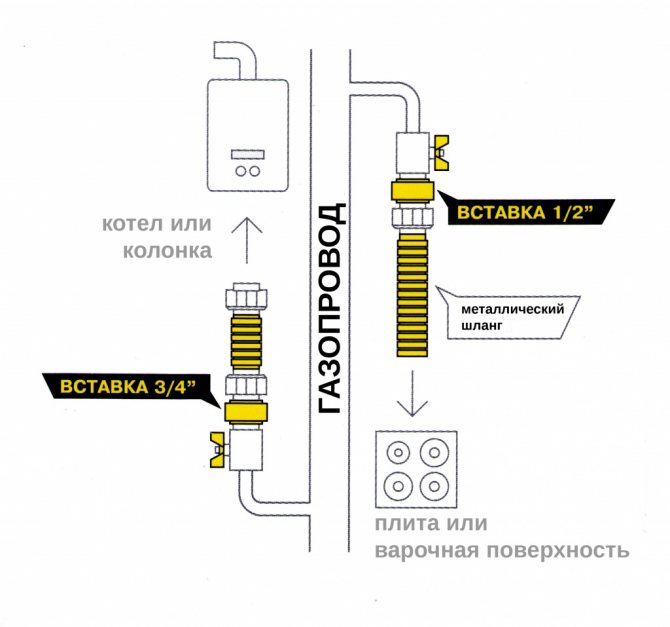

Для отсекания блуждающих токов в трубопроводах используют специальную диэлектрическую вставку. Она врезается на участке между краном и подводкой к газопотребляющему прибору. Или на участке между редуктором и газовым счетчиком. Что случится, если такой вставки не будет? Поверьте, ничего хорошего. Во-первых, ваша или соседская плита, колонка или котел могут пострадать от блуждающего тока или превратиться в источник такового. В итоге возникает риск потери их работоспособности, вследствие поражения «умной» начинки, собранной на основе капризных чипов, реагирующих даже на незначительные скачки напряжения.
Во-вторых, в трубопроводе может возникнуть искра – источник пожара. Причем случаи самовозгорания подводки встречаются не так уж и редко. И если этот факт не будет обнаружен вовремя, дело может кончиться большой катастрофой. Детонация газо-воздушной смеси может разрушить даже многоквартирный дом. В-третьих, пользователя может ударить электрическим током. Если потенциал блуждающего заряда будет значительным, а это случается во время грозы или аварии в электросети, то речь может идти не о неприятном «укусе», а о полноценной травме с трудно прогнозируемыми последствиями.
Схема
Всего существует две конструктивные разновидности, которые отличаются в зависимости от категории накладок. Так, они бывают:
- всеобъемлющими, выполненными из металла;
- клееболтовыми из двух голов;
- из металлополимерных шарниров;
- композитными.
Наиболее популярными и распространенными считаются первые два типа. Третий и четвертый менее востребованы ввиду специфичности, хотя и являются современными, разработанными с учетом последних тенденций и инноваций. Далее разберем приведенные виды более подробно.
Всеобъемлющая накладка из металла характеризуются повышенной твердостью и износостойкостью, что позволяет крепить ее на весу. Блокирование электроразряда здесь выполняется промежуточными мембранами, боковыми втулками, а также полиэтиленовыми, текстолитовыми и фибровыми элементами. Что касается обязательных прокладок, то они обычно того же производителя, что и рельсовые профили, – их вставляют в специальные зазоры, обеспечивающие более надежное качество соединения.
Генеральным преимуществом подобной конструкции считается простота, которая и гарантирует надежность. Она включает в себя малое количество деталей и запчастей, имеющих защиту от истирания, следовательно, замены проводятся относительно редко.

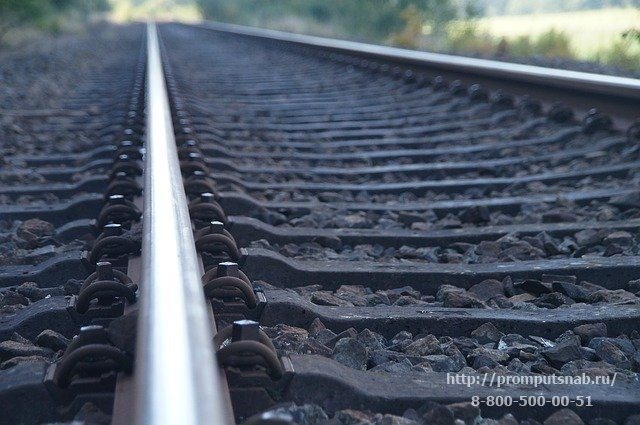

Клееболтовые втулки применяются для фиксации рельсовых пролетов-уравнителей. Особое устройство делает возможным сразу нескольких накладочных разновидностей:
- обычных двухголовых (имеющих 6 отверстий под посадочные места);
- полнопрофильных специальных конфигураций (плотно облегающих пазухи).
Универсальность прослойки во всех случаях достигается за счет стеклоткани с эпоксидной пропиткой, наделенной свойствами диэлектрики. Если требуется альтернатива смоле, то связующим веществом может выступать раствор пластификаторов, призванных уменьшить уровень хрупкости и защитить от усадок. Что касается дополнительных наполнителей, в разумном процентном соотношении они только приветствуются. Так, например, кварцевая мука или асбестовые волокна оказываются полезными, поскольку помогают повысить свойства электроустойчивости и защиты от механических воздействий.
Конструкция и схема изделий востребована на приоритетных линиях – магистралях, главных ветках и схожих направлениях. Они помогают отказаться от организации уравнительных пролетов, однако обеспечивают дополнительную геометрическую прочность.
