Выбор и установка подрозетника для гипсокартона: правила и нюансы

Установка подрозетника в гипсокартон — важный этап электромонтажа, требующий внимательного выбора и монтажа. Правильный подрозетник должен соответствовать типу и толщине гипсокартонной конструкции, а соблюдение технологий установки обеспечит надежность электрических соединений. В статье рассмотрим ключевые моменты выбора подрозетников, их размеры и особенности монтажа, что поможет избежать распространенных ошибок и выполнить работу качественно и безопасно.

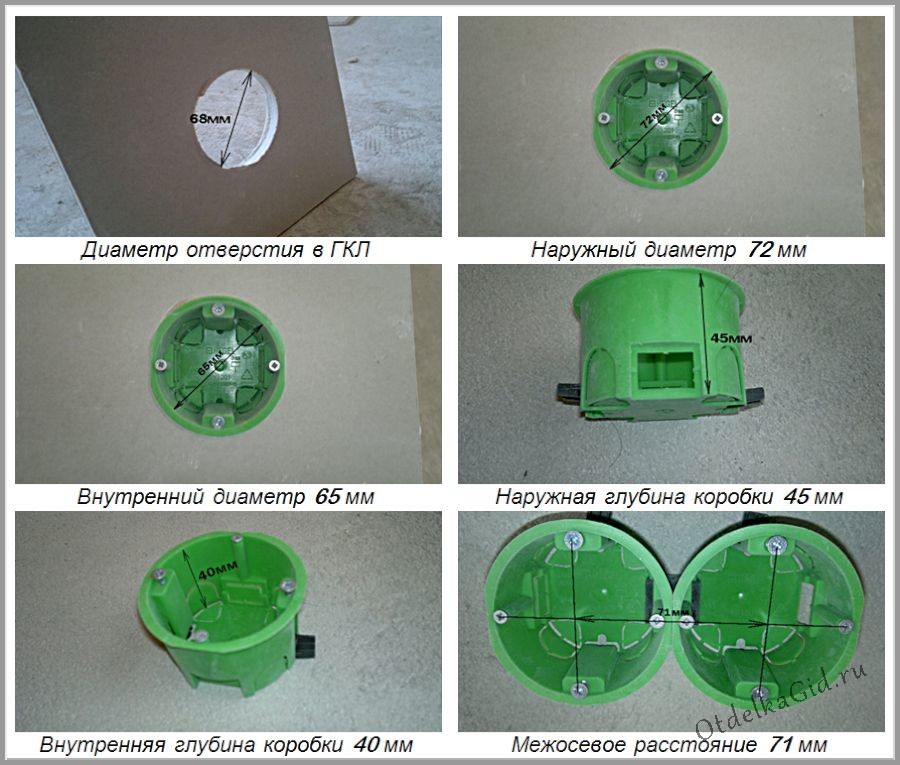

Размеры и особенности подрозетников для гипсокартона

На рынке представлено множество моделей продукции с различными размерами. Наиболее популярные параметры:

1. Глубина установочной коробки – H. Измеряется в миллиметрах. Наиболее распространенные значения варьируются от 40 до 62 мм, оптимальный размер — 62 мм. Это позволяет удобно разместить провода при установке, избегая их вытягивания из-под каркаса. Глубина должна соответствовать размерам проема обрешетки.

2. Внешний диаметр – d. Наиболее популярны изделия с диаметром 68 мм, также встречаются варианты от 60 до 75 мм. Этот параметр критически важен, так как определяет размеры посадочного отверстия в гипсокартонной плите.

Характеристики элемента размещаются на его обратной стороне, включая показатели температуры плавления, что свидетельствует о наличии огнестойкого материала.

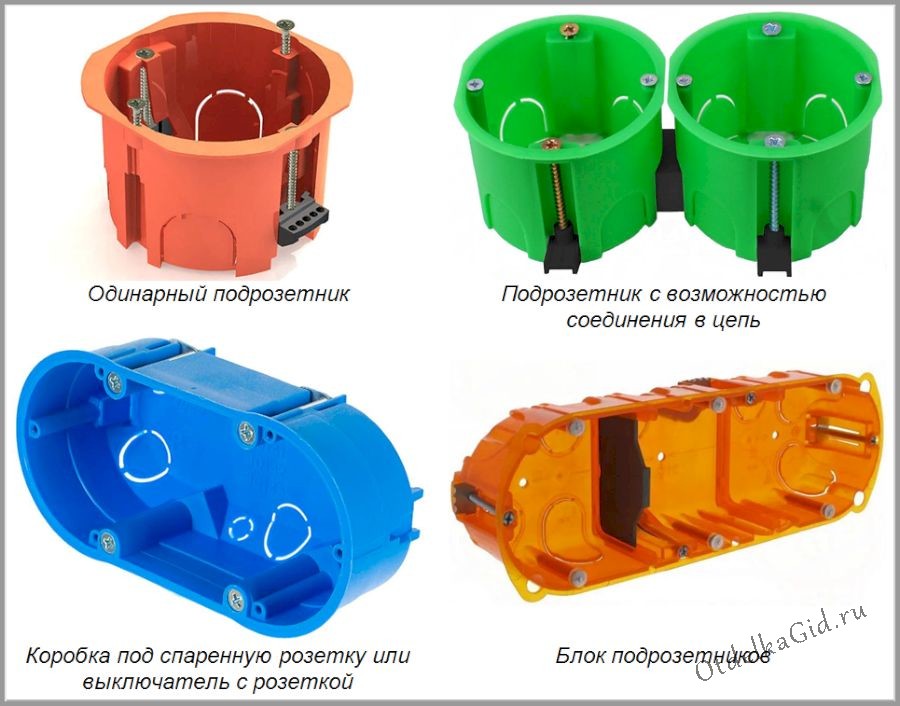

Подрозетники для гипсокартона имеют следующие особенности:

• Две лапки (скобы) по краям для надежной фиксации и предотвращения выпадения коробки. Они могут быть пластиковыми или металлическими. Металлические лапки раскрываются только после установки в отверстие при закручивании винта и должны иметь достаточную площадь для надежного прилегания.
• Разнообразие форм: квадратные, круглые и прямоугольные модели для выбора наиболее подходящего варианта.
• Несколько заглушек, расположенных на тыльной или боковой стороне изделия, открываются только перед установкой, учитывая место подхода кабеля.

В отличие от устройств для бетонных стен, детали для гипсокартонных листов имеют 4 видимых шурупа: два для регулировки лапок и два для крепления металлической планки.

Обратите внимание! Основным нормативным документом, регулирующим качество продукции, является ГОСТ 8594-80.

Выбор и установка подрозетника для гипсокартона требует внимательного подхода. Эксперты подчеркивают, что перед началом работ важно учитывать тип подрозетника, который должен соответствовать весу и размеру устанавливаемого оборудования. Для легких устройств подойдут пластиковые модели, тогда как для более тяжелых рекомендуется использовать металлические.

При установке необходимо заранее подготовить отверстие в гипсокартоне, учитывая глубину подрозетника. Специалисты советуют использовать специальные крепежи, чтобы обеспечить надежную фиксацию. Также важно следить за правильным подключением проводов, чтобы избежать короткого замыкания. В заключение, эксперты рекомендуют проводить установку подрозетников в соответствии с действующими нормами и стандартами, что обеспечит безопасность и долговечность электрической сети.

Как установить подрозетник в гипсокартон | Buildimania

Обзор производителей

Современный рынок строительных и отделочных материалов пестрит разнообразием, но к выбору необходимо подходить со всей ответственностью. Дело в том, что применение некачественного товара повлечет за собой неприятные последствия.

Наибольшей востребованностью пользуются изготовители:

1. Gusi Electric. Отечественная марка, продукция которой отличается приемлемым качеством и доступной ценой. Элементы изготавливаются из пропилена и являются достаточно надежными.
2. Hegel. Чаще всего встречаются варианты с металлическими фиксирующими скобами. Цена коробки для установки розетки не слишком высока при соответствии предъявляемым требованиям.
3. Ruvinil. Российский производитель единичных подрозетников и блоков. Фурнитура обеспечивает быстрый и легкий монтаж.
4. АВВ. Европейский изготовитель, выпускающий продукцию самого высокого качества. Это отражается на стоимости: она гораздо выше, чем у отечественных марок.
5. Legrand. Французская фирма, не уступающая предыдущей.

Существуют и другие серьезные производители, но также на рынке присутствует большое количество низкосортных изделий.

Интересные факты

Вот несколько интересных фактов о выборе и установке подрозетников для гипсокартона:

1. Специальные подрозетники для гипсокартона: Для установки в гипсокартон существуют специальные подрозетники, которые имеют крепления для надежной фиксации. Они обычно оснащены пластиковыми или металлическими лапками, которые раскрываются за листом гипсокартона, обеспечивая надежное удержание и предотвращая провисание.

2. Глубина установки: При выборе подрозетника важно учитывать его глубину. Стандартные подрозетники имеют глубину около 40-50 мм, но для гипсокартона, который может иметь толщину 12,5 мм, рекомендуется использовать подрозетники с меньшей глубиной, чтобы избежать проблем с установкой и обеспечить достаточное пространство для проводки.

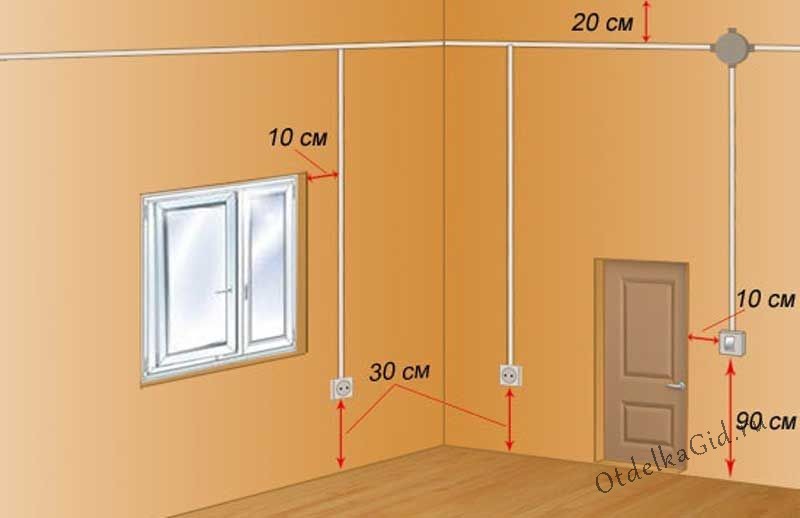

3. Правила монтажа: При установке подрозетников в гипсокартон важно соблюдать правила по размещению: высота установки должна соответствовать стандартам (обычно 30-40 см от пола для розеток и 90 см для выключателей). Также необходимо учитывать, что подрозетники должны быть установлены строго вертикально или горизонтально, чтобы избежать проблем с подключением и эстетическим видом.

На что обращать внимание при покупке

При выборе подрозетника учитывайте следующие аспекты:

• Материал. Изделия должны быть негорючими, чтобы избежать возгораний из-за нагрева электропроводки. Рекомендуются подрозетники из пропилена или других устойчивых к огню материалов, а не дешевые пластиковые варианты.
• Геометрия. Некачественные подрозетники могут иметь искажения и неправильные размеры, что усложняет установку розетки.
• Фиксация винтов. Для надежного крепления к гипсокартону саморезы должны надежно фиксировать лапки, предотвращая их скольжение или вращение.
• Быстросъемные заглушки. Готовое отверстие для кабеля упрощает установку.
• Соотношение размеров. Рекомендуется выбирать подрозетники и коробки одного производителя, чтобы избежать сложной подгонки.
• Использование соединителя. Эта деталь позволяет быстро создать двойной или тройной блок, соединяя одноместные коробки.

Качественные изделия должны иметь сертификаты безопасности и соответствия.

Установка подрозетников в гипсокартон

Фиксация монтажных модулей не составляет особого труда, если работы разделить на этапы.

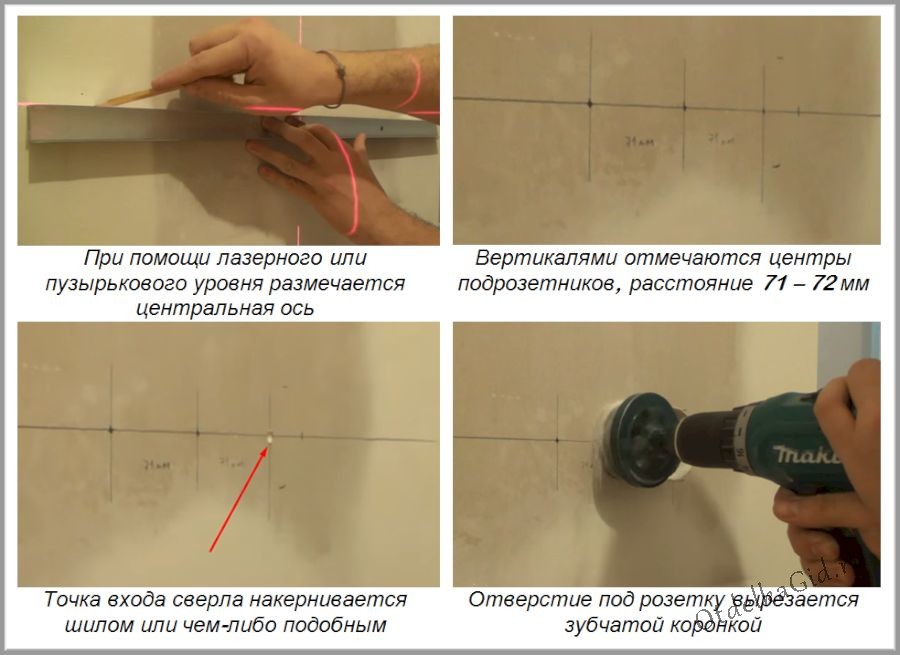

Разметка стены

Правильное размещение системы питания для электрического оборудования зависит от конкретного мероприятия. Процесс включает следующие шаги:

1. Проводка будет скрыта за гипсокартоном, поэтому важно заранее спланировать расположение розеток. Учитывайте размещение мебели и устройств, чтобы точки подключения были удобными.
2. На основе схемы определите место установки. От выбранной отправной точки, например, пола или края стены, отметьте несколько точек. С помощью уровня выровняйте их по горизонтали и соедините.
3. На полученной линии сделайте отметку – это будет центр будущего отверстия.
4. Если необходимо установить несколько коробок в одном блоке, от первой точки отложите 71 мм. Эта дистанция подходит для изделий диаметром 68 мм.

Чтобы избежать ошибок и перекосов, регулярно проверяйте правильность разметки.

Рекомендация! Использование лазерного уровня на специальной подставке значительно упрощает этот процесс.

Создание отверстий

После разметки всех поверхностей дрелью с набором коронок для гипсокартона делаются посадочные места для подрозетников. Насадка подбирается исходя из диаметра выбранного модуля. В качестве альтернативы можно применить балеринку или выпилить участок вручную.

Просверлить отверстие коронкой получается значительно быстрее и проще, поэтому это оптимальное решение. Технология работ:

1. По насечкам на основной линии выставляется центрирующее сверло.
2. Без спешки на небольшой скорости выполняется заглубление. Важно следить, чтобы насадку не повело в сторону, поэтому инструмент нужно держать перпендикулярно.
3. После того как зубья коронки прошли покрытие, скорость увеличивают.
4. Если планируется создать удлиненный модуль, то высверливание осуществляется по оставшимся точкам.

При ручном выпиливании края не всегда получаются идеально ровными, поэтому их потребуется доработать.

Установка розетки в стену из гипсокартона

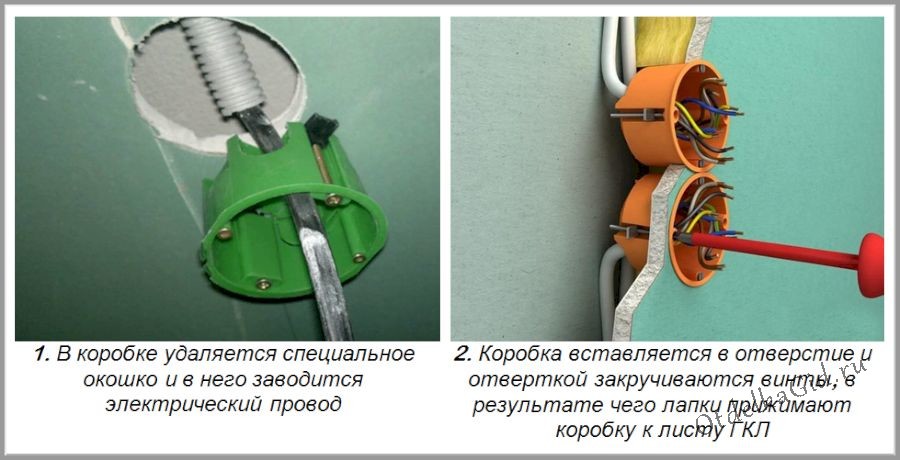

Монтаж коробки

Установка подрозетника проста при наличии качественного изделия и правильной подготовке. Следуйте алгоритму:

1. Подготовьте провода, снимите заглушки на корпусе для пропуска кабеля.
2. Аккуратно вставляйте модуль, избегая излишних усилий. Если лапки не откидываются, помещайте изделие постепенно, слегка подгибая скобу.
3. При установке нескольких модулей сначала высверлите перегородку между отверстиями, затем срежьте её. Соедините элементы с помощью соединителя и разместите в разъеме.
4. Выравнивайте коробку и закручивайте крепежные винты, не затягивая их слишком сильно, чтобы не повредить гипсокартон.

После проверки уровня можно подключать и устанавливать внутреннюю часть.

Советы и рекомендации

Целесообразно руководствоваться следующими правилами:

• Все расчеты необходимо сделать заранее. Составляемая схема должна содержать подробный чертеж обрешетки и расположения проводки.
• Если приобретаются дешевые подрозетники, то их берут с запасом. Учитывается, что лицевая сторона должна лежать на плоскости без зазоров.
• Глубокий короб обеспечит более удобное размещение кабеля.
• Преимущество собираемого блока заключается в возможности быстрого наращивания.
• После установки модулей выполняется финишная отделка.

Хотя технология работ не отличается сложностью, она предполагает аккуратность и точность.

Выбор, разметка и установка блока подрозетников в гипсокартон

Электрическая безопасность при установке подрозетников

При установке подрозетников для гипсокартона особое внимание следует уделить вопросам электрической безопасности. Это связано с тем, что неправильная установка может привести не только к поломке оборудования, но и к серьезным травмам или пожарам. Рассмотрим основные аспекты, которые необходимо учитывать для обеспечения безопасности при работе с электрическими подрозетниками.

1. Выбор качественных материалов

Первым шагом к обеспечению электрической безопасности является выбор качественных подрозетников и кабелей. Необходимо использовать изделия, сертифицированные по стандартам безопасности. Обратите внимание на наличие маркировки и документации, подтверждающей соответствие продукции требованиям. Также стоит выбирать подрозетники, изготовленные из огнестойких материалов, что значительно снизит риск возгорания.

2. Правильная установка

Установка подрозетников должна производиться в соответствии с инструкцией производителя и действующими нормами. Важно следить за тем, чтобы подрозетник был установлен на достаточной глубине, что предотвратит случайное повреждение проводки. Также необходимо обеспечить надежное крепление подрозетника в гипсокартоне, чтобы избежать его смещения или выпадения при подключении проводов.

3. Изоляция проводов

Перед подключением проводов к подрозетнику необходимо убедиться в их надежной изоляции. Используйте только качественные изоленты или термоусадочные трубки для защиты оголенных участков проводов. Это поможет предотвратить короткое замыкание и другие электрические неисправности. Также стоит проверить целостность изоляции перед установкой, чтобы избежать возможных проблем в будущем.

4. Правильное подключение

Подключение проводов к подрозетнику должно производиться строго по схеме, указанной в инструкции. Неправильное подключение может привести к перегреву, короткому замыканию и даже к пожару. Убедитесь, что все соединения надежные и не имеют свободных проводов. Рекомендуется использовать специальные клеммы для соединения проводов, что обеспечит надежность и безопасность подключения.

5. Проверка работы

После завершения установки подрозетника необходимо провести проверку его работы. Включите электричество и проверьте, функционирует ли подключенное оборудование. Если возникают какие-либо проблемы, отключите питание и проверьте все соединения. Не стоит игнорировать любые признаки неисправности, так как это может привести к серьезным последствиям.

6. Обращение к специалистам

Если у вас нет достаточного опыта в установке электрических подрозетников, рекомендуется обратиться к квалифицированным специалистам. Профессионалы смогут не только правильно установить подрозетник, но и провести необходимые проверки, что значительно повысит уровень безопасности. Не стоит рисковать своим здоровьем и имуществом, если вы не уверены в своих силах.

Соблюдение этих простых, но важных правил поможет обеспечить электрическую безопасность при установке подрозетников для гипсокартона. Помните, что безопасность всегда должна быть на первом месте!

Вопрос-ответ

Как выбрать подрозетник для гипсокартона?

Согласно нормам, для каждого типа перегородок нужно выбирать разные подрозетники отдельно. Для тонких и полых стен, например, из гипсокартона, нужны узкие коробки с фиксирующими лапками. Если перегородки из кирпича или пеноблока, то рекомендуем выбрать подрозетники с широкой кромкой.

Как правильно установить подрозетник в стене?

Правило №1. Правильно установленный подрозетник не должен выступать или быть слишком утоплен в стену, то есть он должен встраиваться с чистовой стеной заподлицо. Чистовой стеной считается уже подготовленная к малярным работам стена.

Советы

СОВЕТ №1

Перед покупкой подрозетника убедитесь, что он подходит для гипсокартонных стен. Выбирайте модели с креплениями, которые обеспечивают надежную фиксацию в материале, чтобы избежать провисания и повреждений.

СОВЕТ №2

При установке подрозетника обязательно используйте специальный инструмент для вырезания отверстий в гипсокартоне. Это поможет избежать трещин и повреждений, а также обеспечит аккуратный вид после монтажа.

СОВЕТ №3

Обратите внимание на глубину подрозетника. Для гипсокартонных стен рекомендуется использовать модели с глубиной не менее 50 мм, чтобы обеспечить достаточное пространство для проводки и подключения устройств.

СОВЕТ №4

Не забывайте о безопасности: перед началом установки отключите электричество в помещении. Это поможет избежать короткого замыкания и обеспечит вашу безопасность во время работы с электропроводкой.
