Установка розеток и выключателей в гипсокартон — ключевой этап электромонтажа, требующий внимательности и соблюдения правил. В статье рассмотрим, как правильно сделать отверстие для установки коробки и надежно ее закрепить для обеспечения безопасности и долговечности. Вы узнаете, какие инструменты и материалы понадобятся, а также получите советы для избежания распространенных ошибок.
Что нужно для работы

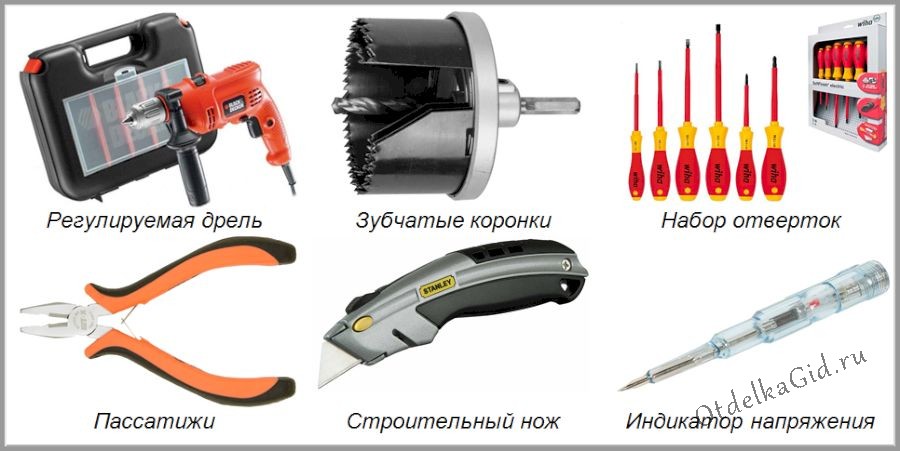

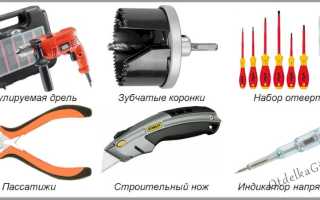

Для эффективного выполнения монтажных работ необходимо подготовить инструменты:
- Дрель с регулировкой скорости подходит для сверления и вкручивания шурупов. Альтернатива — шуруповерт.
- Коронки для гипсокартона с центрирующим сверлом позволяют быстро создавать места для монтажных коробок розеток и выключателей.
- Набор отверток и бит нужен для вкручивания винтов разных размеров. Ручной инструмент удобен для соединения проводов с клеммами.
- Пассатижи или кусачки помогут удалить лишние части кабеля.
- Электрический лобзик или ножовка по гипсокартону предназначены для создания сложных отверстий.
- Строительный нож используется для вырезания заглушек в корпусе подрозетника, так как недорогие изделия часто сильно запаяны.
- Отвертка-индикатор проверяет наличие напряжения: при наличии электричества в ручке загорается лампочка.
- Уровень, линейка и рулетка необходимы для разметки и выравнивания.
Для установки потребуются следующие материалы:
- Посадочные коробки для розеток и выключателей. Для гипсокартонных плит используются пластиковые модели с фиксирующими лапками, прошедшие пожарную сертификацию. Диаметр и глубина выбираются индивидуально. Варианты:
- Единичные модули. Бюджетный вариант, легко устанавливается, но не соединяется с аналогичными устройствами.
- Коробки с дополнительным соединителем. Современный тип с разъемом для наращивания. Подрозетники собираются с помощью специальной детали, которая не всегда входит в комплект.
- Блоки. Двойные и тройные конструкции, не требующие дополнительной стыковки.
- Розетка и выключатель. Состоят из основы для подключения питающих проводов и декоративных накладок.
Рекомендуется подбирать все элементы от одного производителя, чтобы избежать проблем с подгонкой компонентов разных брендов.
Важно! Для некоторых помещений существуют специальные устройства. Например, в помещениях с повышенной влажностью необходимы изделия, предотвращающие попадание воды внутрь.
Установка розеток и выключателей в гипсокартон требует особого внимания и профессионального подхода. Эксперты подчеркивают, что правильный выбор крепежных элементов и монтажных коробок играет ключевую роль в обеспечении надежности и безопасности электрической сети. Гипсокартон, будучи легким и удобным в работе материалом, требует использования специальных монтажных коробок, которые обеспечивают необходимую жесткость и устойчивость.
Кроме того, важно учитывать расположение розеток и выключателей с точки зрения удобства использования и эстетики. Специалисты рекомендуют заранее планировать размещение, чтобы избежать лишних затрат на переделку. Также следует обратить внимание на соблюдение норм и стандартов электробезопасности, что поможет избежать потенциальных проблем в будущем. В целом, грамотный подход к установке обеспечит долговечность и безопасность электрических устройств в интерьере.

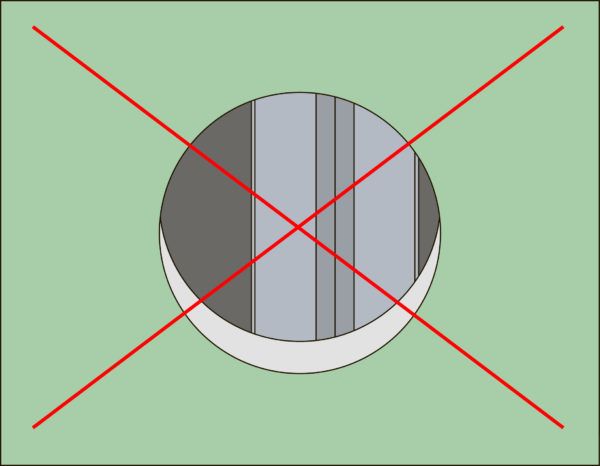

Как сделать отверстие в гипсокартоне под розетку?
Врезать коробку в поверхность из ГКЛ самостоятельно при наличии достаточной глубины каркаса не составляет особого труда. Существуют два основных метода: инструментальный и ручной. Первый применяется наиболее часто и проводится по следующей схеме:
- Выполняется разметка. Оптимально размещать розетки на высоте не менее 30 см в обычной комнате и 100 см в ванной и удалении от дверного косяка 10–15 см, выключатели – 80-90 см от пола, что ориентировочно находится на уровне опущенной руки. Но для удобства рекомендуется учитывать размещение предметов интерьера и анатомические особенности проживающих.
- Чтобы врезка прошла без ошибок, лучше использовать лазерный уровень. При его отсутствии за основу берутся несколько точек отсчета, полученные отметки проверяются. Коронка для дрели, которая выбирается согласно диаметру коробки, должна быть надежно и без перекосов закреплена в патроне. Важно хорошо притянуть фиксирующее устройство, чтобы при высоких оборотах не произошло разбалтывание.
- Центрирующая часть коронки выставляется по центральной точке разметки, формируется углубление. Инструмент необходимо удерживать перпендикулярно. Мощность регулируется в зависимости от степени проникновения: пока зубья не прорезали картон, скорость не должна быть большой, далее ее следует увеличить.
Поставить подрозетник или коробку под выключатель квадратной или прямоугольной формы можно согласно пошаговой инструкции:
- Отмечается контур будущего устройства, границы должны быть хорошо видны.
- По краю внутреннего периметра сверлится отверстие, диаметр которого соотносится с пилкой лобзика. На каждой стороне должно быть по одной точке.
- Инструмент погружается в прорезь, пропилы осуществляются в разные стороны до каждого угла.
Вырезать посадочные места можно и ножовкой по ГКЛ или строительным ножом: создается контур и делится на зоны, выпиливаемые в выбранном порядке.
| Этап работы | Необходимые инструменты и материалы | Важные замечания и рекомендации |
|---|---|---|
| Разметка мест установки розеток и выключателей | Рулетка, карандаш, уровень, детектор скрытой проводки | Точно разметьте расположение розеток и выключателей с учетом эргономики и норм электробезопасности. Учитывайте расположение мебели и других предметов. |
| Подготовка отверстий в гипсокартоне | Коронки по гипсокартону нужного диаметра, дрель | Используйте коронки подходящего размера, чтобы избежать повреждения гипсокартона. Аккуратно работайте, чтобы не проломить гипсокартон. |
| Прокладка проводов | Провода соответствующего сечения, гофра, клеммники | Провода должны быть надежно зафиксированы и защищены гофрой. Используйте клеммники для надежного соединения проводов. |
| Установка подрозетников | Подрозетники, саморезы, отвертка | Подрозетники должны быть надежно закреплены в гипсокартоне. Убедитесь, что они установлены ровно. |
| Подключение розеток и выключателей | Розеточные и выключательные механизмы, отвертка, индикатор напряжения | Перед подключением обязательно отключите электричество. Проверьте правильность подключения проводов с помощью индикатора напряжения. |
| Заключительный этап | Декоративные рамки, отвертка | Установите декоративные рамки и проверьте работоспособность розеток и выключателей. |
Интересные факты
Вот несколько интересных фактов о установке розеток и выключателей в гипсокартон:
-
Специальные монтажные коробки: Для установки розеток и выключателей в гипсокартон используются специальные монтажные коробки, которые обеспечивают надежную фиксацию и предотвращают провисание. Эти коробки могут быть как накладными, так и встраиваемыми, что позволяет адаптировать их под различные дизайнерские решения.
-
Учет толщины гипсокартона: При установке розеток и выключателей важно учитывать толщину гипсокартонных листов. Стандартная толщина составляет 12,5 мм, но в некоторых случаях могут использоваться более толстые листы. Это влияет на выбор длины крепежных элементов и глубины установки коробки.
-
Электрическая безопасность: Установка розеток и выключателей в гипсокартон требует соблюдения правил электробезопасности. Необходимо использовать кабели с соответствующей изоляцией и устанавливать устройства, соответствующие стандартам. Также важно правильно располагать розетки на расстоянии от источников воды и в местах, удобных для использования.
Крепление коробки в гипсокартонной стене
Монтажные модули устанавливаются в следующем порядке:
- Определите направление прокладки провода. Удалите заглушки в корпусе подрозетника для пропуска кабеля. Убедитесь, что система отключена от электросети или концы проводов изолированы.
- Аккуратно вставьте коробку в подготовленное отверстие. Если фиксирующие лапки выступают, разместите их поэтапно, слегка поджимая последнюю.
- Перед фиксацией модуля проверьте его надежность и правильное положение с помощью уровня.
- Закручивайте винты лапок устройства последовательно, без излишнего усилия, чтобы не повредить гипсокартон.
Важно! Коробка должна быть установлена максимально плотно, колебания недопустимы.
Монтаж и подключение розетки и выключателя

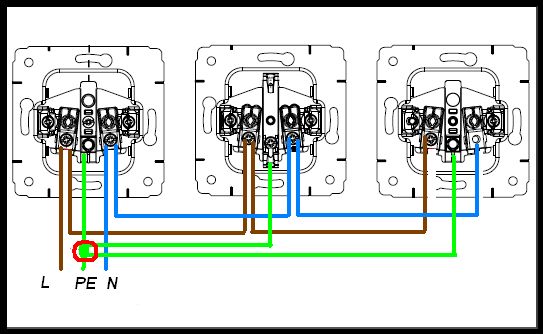

Крепить устройства необходимо аккуратно, чтобы все соединения были верными и предельно надежными. Проводка в доме чаще всего разделяется на два или три основных провода:
- ноль рабочий – N (преимущественно синего цвета);
- фаза – L (коричневый);
- заземление (ноль защитный) – PE (желто-зеленый).
Но опираться на цвет можно только в том случае, если распределение изначально выполнено по этому правилу. Чтобы сделать все без ошибок, для каждого устройства существует своя последовательность подключения.
Также необходимо предварительно выяснить тип проводки. Дело в том, что в старых многоквартирных домах отсутствует отдельный отвод на заземление, но присутствует зануление. В такой ситуации клемма для подключения PE остается свободной, а желто-зеленая жила (если она имеется) подгибается и изолируется.
Проще всего монтировать розетки. Стандартная технология:
- Выведенные из коробки провода обрезаются до нужного размера, концы зачищаются. Учитывается, что все должно свободно помещаться внутри модуля.
- Снимается внешняя пластиковая накладка, для этого выкручивается центральный шуруп.
- Внутренняя основа чаще всего совмещает металлическую пластинку и элемент с контактами. Для подключения жил выкручиваются винты, которые освобождают разъемы.
- Фаза и ноль подсоединяются в любом порядке и хорошо притягиваются.
- Далее необходимо прикрепить и выровнять рамку и зафиксировать сверху накладку с проемами для вилки.
Выключатели на гипсокартонные стены следует ставить несколько иначе. Основное отличие в том, что на разрыв (на контакты) подводится именно фаза. Прибор будет работать и при подключении нуля, но в этом случае светильник всегда будет находиться под напряжением.
Важно! Все процессы проводятся при отключенном питании. Если в помещение предполагается большое количество электрических приспособлений, то предусматривается отдельный автомат.
Советы
Следует учитывать следующие рекомендации:
- Коробка устанавливается с учетом расположения профилей. Для этого разрабатывается схема разводки. При пересечении со стойкой ее нужно подрезать электрическим лобзиком.
- При монтаже гипсокартонных плит на клей кабель укладывается в штробах, вырезанных в стене, а место для подрозетника выдалбливается.
- Для сборки блока от центра первого модуля следует отступить 71 мм.
- Чтобы центрирующее сверло коронки точно встало на место, предварительно отметьте точку шилом.
- Отверстия в розетках можно скрыть заглушками, что повысит безопасность, особенно в домах с маленькими детьми. Некоторые современные модели позволяют подключать устройства без извлечения детали.
Составив план и разместив проводку согласно схеме, можно избежать ошибок и постоянных проверок стены индикатором при установке предметов интерьера.
Также рекомендуем ознакомиться с ВИДЕО:
Проверка и тестирование работы установленных устройств
После завершения установки розеток и выключателей в гипсокартон необходимо провести тщательную проверку и тестирование всех установленных устройств. Это важный этап, который позволяет убедиться в правильности монтажа и безопасности эксплуатации электрических приборов.
Первым шагом в проверке является визуальный осмотр всех установленных элементов. Убедитесь, что розетки и выключатели установлены ровно, без перекосов и зазоров. Проверьте, что все крепежные элементы надежно зафиксированы, а провода не имеют повреждений и правильно подключены к клеммам.
Далее, необходимо проверить правильность подключения проводов. Для этого отключите электричество в щитке, чтобы избежать поражения электрическим током. Снимите крышки с розеток и выключателей и убедитесь, что провода подключены к соответствующим клеммам: фаза (обычно коричневый или черный провод) должна быть подключена к клемме «L», а ноль (обычно синий или голубой провод) — к клемме «N». Если у вас есть заземление, проверьте, чтобы заземляющий провод (желто-зеленый) был подключен к соответствующей клемме.
После визуальной проверки и проверки подключения проводов можно переходить к тестированию работы устройств. Включите электричество в щитке и проверьте работу каждого выключателя и розетки. Для проверки работы выключателя включите и выключите его несколько раз, убедившись, что свет или подключенное устройство реагирует на действия. Если выключатель не работает, возможно, проблема заключается в неправильном подключении или неисправности самого устройства.
Для проверки работы розеток используйте тестер или индикаторную отвертку. Вставьте тестер в розетку и проверьте, есть ли напряжение. Если тестер не показывает наличие напряжения, это может указывать на проблемы с подключением или обрыв проводки. Также можно подключить к розетке небольшой электроприбор, например, лампу или зарядное устройство, чтобы убедиться в работоспособности.
Важно также проверить наличие заземления в розетках, если это предусмотрено проектом. Для этого можно использовать специальный тестер, который покажет, правильно ли выполнено заземление. Наличие заземления особенно важно для безопасности эксплуатации электрических приборов, так как оно защищает от поражения электрическим током.
После завершения всех проверок и тестирований убедитесь, что все устройства работают корректно. Если вы обнаружили какие-либо неисправности, необходимо устранить их до завершения работ. В случае сомнений или сложностей с ремонтом рекомендуется обратиться к квалифицированному электрику для профессиональной помощи.
Таким образом, проверка и тестирование установленных розеток и выключателей в гипсокартон — это неотъемлемая часть процесса установки, которая обеспечивает безопасность и надежность электрической сети в вашем доме.
Вопрос-ответ
Можно ли установить розетку на гипсокартон?
Для грамотной и аккуратной установки розетки используются специальные подрозетники, закрепляющиеся в гипсокартон с помощью “лапок”, которые при помощи винтов прижимаются к гипсокартону.
Какой коронкой делать подрозетники в гипсокартоне?
Отверстия в гипсокартоне можно сделать обычной коронкой по дереву диаметром 68 мм с помощью шуруповерта или дрели.
