Способы бурения скважин: технологические принципы и особенности основных методов

Устройство водозаборной скважины сопряжено с применением различных методов бурения. Рыхлые и насыщенные водой грунты извлекают с помощью желонки. Для проходки по глинистым и скальным породам используют способы бурения скважин, основанные на вращательном и вибрационном принципе.

В работе задействованы механизмы, позволяющие производить разработку грунтов различных типов и на разную глубину. Мы расскажем, как подобрать оптимальную технологию бурения, позволяющую быстро и безупречно пройти выработку для устройства водозабора.

Для наглядного представления предложенной нами информации текст дополнен полезными схемами, фото-подборками, видео-руководствами.

Наклонный способ

Для выполнения наклонной методики бурения необходимы следующие инструменты и материалы:
Буровой земляной инструмент:

• Тесак;
• Балка;
• Бечевка;
• Длинный буровой направляющий штырь;
• Кабель;
• Обсадные трубы;

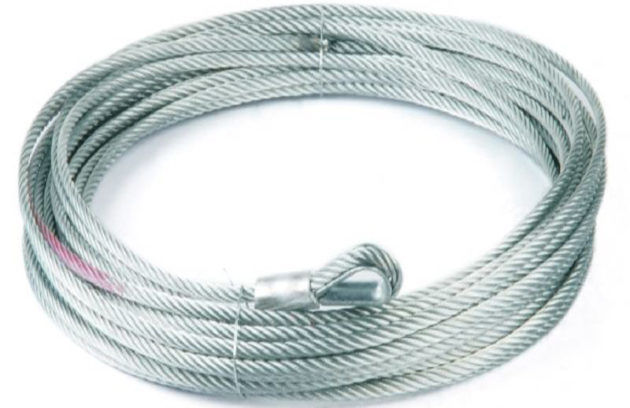

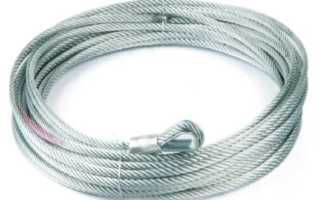

• Металлический трос.

Такой способ чаще всего используется при ремонте коммуникаций, особенно в тех случаях, когда жилое здание уже сооружено, но необходимо провести канализацию или водопровод через фундамент. Чтобы избежать рытья глубоких траншей, используют наклонное бурение. Для начала рассчитывают угол наклона так, чтоб нижняя часть шурфа совпадала с концом закладной трубы.

Земляной бур устанавливают в заранее выбранное место и сразу придают ему желаемый угол наклона с помощью поперечной балки, уложенной на траншею. На бур устанавливают направляющий штырь, позволяющий сохранить заданное перед началом работы направление, и начинают сверление отверстия. Здесь требуется непрерывный контроль процесса, так как при заглублении или отклонении от нужной траектории следует подтесывать стенки шурфа.

Когда шурф готов, в него опускают обсадную трубу, повторяющую диаметр скважины.

В трубу пропускают кабель и металлический трос, затем с помощью троса протаскивают в трубу необходимый кабель или шланг. К тросу привязывают бечевку, с помощью которой при необходимости трос тянут назад.

Если в трубе размещен силовой трос, шланг или кабель легко поддаются замене. В этом случае можно справиться только с помощью одного лишь наклонного сверления, при этом рыть глубокую траншею и нарушать целостность фундамента не придется.

Новые буровые технологии БУД и СНЦ от БК ПНГ

Вопреки расхожему мнению, первую в мире скважину для добычи нефти пробурили наши соотечественники под руководством майора Алексеева на Бакинских промыслах в 1846 году – на 11 лет раньше американского инженера Уильямса. За прошедшие 170 лет нефтяная отрасль сыграла огромную роль в развитии промышленности, и ныне ежедневный объем добываемой нефти в мире достигает 75 млн. баррелей. Однако прилегающие к поверхности месторождения быстро исчерпываются, что требует постоянного поиска и внедрения новых технологий бурения.

Технология бурения нефтяных скважин

Первоначально единственной технологией бурения нефтяных скважин оставалась ударно-канатная – медленная, крайне неэффективная и трудоемкая. В 1886-м был изобретен вращательный роторный способ – повсеместно использовавшийся вплоть до 1929 года. Затем массовое внедрение электричества внесло свои коррективы – и в отрасли появились первые электробуры, а также винтовые и забойные двигатели. Это позволило приступить и к наклонному, а позже горизонтальному бурению, в несколько раз повысив отдачу месторождений.

При этом главным тормозящим фактором оставалось отсутствие подробных сведений о расположении пластов (залегающих, как правило, тоже наклонно либо горизонтально). Скважины бурились, чуть ли не «вслепую», и до 1980 года представление об их перспективности можно было получить, лишь завершив этап бурения до конца. Наконец, последние два десятилетия прошлого века ознаменовались внедрением первой по-настоящему современной технологией, использовавшей так называемую телеметрическую систему измерений в процессе бурения (английская аббревиатура MWD). И, наконец, в 21 веке активно стали осваиваться добыча нефти на шельфе, гидравлический разрыв пластов, разработка сланцев и прочие инновационные методы.

Технология горизонтального бурения нефтяных скважин

На заре своего появления, в 1930-х, бурение горизонтальных скважин на нефть хоть и стало использоваться в роли перспективного способа добычи, но отличалось малой эффективностью и дороговизной. Тем не менее, коэффициент извлечения был существенно повышен, и потери в себестоимости работ не шли ни в какое сравнение с затратами на геологоразведку.

Способность же скважин при таком бурении искривляться, переходя от вертикального участка к полностью горизонтальному, сделала возможной доступ к пластам на значительной глубине, залегающим в местах с недопустимостью вертикального бурения – расположенных под населенными пунктами, сельскохозяйственными угодьями, водоемами и т.д.

Технологии бурения на обсадных колоннах

Еще одним передовым технологическим новшеством при бурении горизонтальных скважин на нефть стало применение обсадных колонн – крайне важное с точки зрения не только эффективности, но и безопасности (особенно на истощенных пластах, в условиях переменного давления в стволах скважин и их нестабильности). Впервые подобная система бурения на обсадных колоннах DwС (Drilling-with-casing) была применена компанией Weatherford, нашедшей способ создавать разобщение пластов при укреплении стенок путем заполнения затрубного пространства специальными цементными растворами.

Спуск обсадных колонн при бурении позволил кардинально повысить герметичность и долговечность канала, при этом:

• сократив сроки строительства на 25-30%;
• улучшив уровень очистки ствола и его гладкость;
• добившись беспрерывной, высокоскоростной циркуляции промывочных жидкостей в затрубных пространствах.

Технологии бурения с управляемым давлением – БУД

Система измерений в процессе бурения, позволяющая оперативно руководить изменением направления траектории проходки, привела к возникновению и еще одной инновации. Ею стала технологии БУД (бурения с возможностью управлять величиной давления в режиме реального времени), основываясь на потоковом поступлении телеметрических данных от MWD – включая параметры температуры, давления, плотности породы, величину магнитного резонанса и даже гамма-излучения. Рабочим «инструментом» при этом выступает не кабель, а пульсация бурового раствора (двоичные сигналы которого преобразуются в удобочитаемые данные соответствующим программным обеспечением).

Система непрерывной циркуляции бурового раствора – СНЦ

Наконец, следует отметить и технологию бурения, известную как СНЦ (или система непрерывной циркуляции раствора для бурения). Необходимость ее крайне важна – поскольку прекращение циркуляционного процесса даже на несколько минут грозит прихватами инструментария, обвалами, осыпями, а в худших случаях – и полной утерей контроля и самой скважины.

Технология бурения этого вида хороша тем, что для обеспечения беспрерывной циркуляции не требует перерывов на СПО либо наращивание бурильных колонн.

Способы самостоятельного бурения скважин на воду

Скважины на воду бурят или забивают — разные технологии предполагают разные способы. Бурение скважин на воду своими руками возможно далеко не всеми методами, но некоторые использовать реально.

Шнековое бурение

При этой технологии скважину проделывают при помощи специального бура — шнека. Это стальная труба, с наваренными по спирали лопастями. При вращении снаряд погружается в грунт. После того, как он уйдет на вся свою глубину, его вынимают, грунт, оставшийся на лопастях высыпают. Шнек снова опускают в скважину, дорастив сверху трубу, продолжают выемку грунта. Так, раз за разом вынимая снаряд и стряхивая грунт, бурят скважину. Трубы на концах могут иметь резьбу или соединяться при помощи шпилек.

Так выглядит шнек

Недостаток этого метода — подходит он не для всех типов грунтов. Нормально бурятся мягкие или средние по твердости породы. Если встречается каменистый или скалистый слой, работа будет неэффективной — шнек тут бессилен. В сыпучих грунтах будут наблюдаться завалы, что тоже проблематично.

По этой технологии работают довольно мощные установки, но есть даже ручные шнековые буры. Ими работать очень тяжело, но возможно. Есть простое устройство, которое делает шнековое бурение скважин на воду своими руками проще — это тренога с воротом и укрепленным вверху блоком. При помощи троса, лебедки и блока проще доставать буровой снаряд, а делать это надо часто.

Ручная буровая шнековая установка

Более удобны моторизованные бурильные установки, причем не обязательно покупные. Есть интересные самоделки. В любом случае это рама с подвижно закрепленным мотором, который приводит в движение бур. Пример подобной установки в следующем видео. Шнековый бур используется не для скважин на воду, но суть самой установки и принцип работы от этого не меняется.

При небольших размерах шнека и штанг, которыми наращивается длина (до 1,5 м), этот метод бурения скважин на воду можно использовать и внутри дома, дачи, бани. Главное, чтобы грунты были подходящими.

Обучение магистрантов

Кафедра бурения нефтяных и газовых скважин имеет большой опыт подготовки магистрантов по направлению «Нефтегазовое дело». Ежегодно магистратуру кафедры заканчивают и успешно защищают магистерские диссертации более 30 человек, в т.ч. иностранные граждане. Персональное руководство магистрантами осуществляется научными руководителями, имеющими ученую степень кандидата или доктора наук. Руководители магистерских программ реализуют самостоятельные научно-исследовательские проекты, имеют публикации в отечественных и зарубежных научных журналах, участвуют в национальных и международных конференциях, регулярно проходят повышение квалификации в ведущих российских и зарубежных компаниях.

Основная задача подготовки магистров заключается в формировании творческой личности, способной на основе полученных знаний и умений в области бурения скважин, способствовать повышению качества и эффективности работ по строительству глубоких вертикальных, наклонно-направленных, горизонтальных и многоствольных скважин на суше и на море.

Подготовка магистров техники и технологии на кафедре бурения нефтяных и газовых скважин ведётся по следующим программам:

— Строительство горизонтальных и многоствольных скважин на суше и море — Заканчивание нефтяных и газовых скважин — Передовые технологии строительства и эксплуатации нефтегазовых скважин (совместно с горным университетом Леобена, Австрия)

Обучение магистрантов осуществляется согласно Основной образовательной программе (ООП) магистратуры направления 21.04.01 «Нефтегазовое дело» и по рабочим программам дисциплин, разработанных кафедрой в соответствии с Федеральным государственным образовательным стандартом высшего образования (ФГОС). В процессе освоения дисциплин у будущего магистра формируются профессиональные компетенции.

При освоении основных образовательных программ магистратуры предусмотрено изучение ряда предметов, объединённых в два цикла обучения: общенаучный и профессиональный.

В общенаучном цикле магистранты изучают базовые дисциплины:

— Философия и методология науки — Математическое моделирование в задачах нефтегазовой отрасли, методы математической физики — Общая теория динамических систем — Экономика и управление нефтегазовым производством — Технико-экономический анализ

и дисциплины по выбору студента:

— Методы нечеткой логики в задачах нефтегазовой отрасли — Теория выбора и принятия решений — Модели оптимальной разработки и обустройства месторождений нефти и газа — Физика поверхностных явлений — Линейное и динамическое программирование — Теория статистических выводов — Теория инженерного эксперимента — Профилированный иностранный язык — Дисперсные системы — Производственный менеджмент — Многофазные течения — Численные методы в задачах нефтегазовой отрасли — Нефтепромысловая химия — Правовая охрана результатов интеллектуальной деятельности — Стохастические процессы — Измерения и контроль в технологических процессах нефтегазового производства — Оценка и анализ рисков — Менеджмент — Развитие творческого потенциала личности — Этика и психология делового общения — Управление разработкой месторождений — Методология проектирования в нефтегазовой отрасли и управление проектами — Информационные системы — ТЭК России: актуальные задачи развития

— Техника и технология строительства скважин — Технология строительства горизонтальных и многоствольных скважин на суше и море — Технология зарезки боковых горизонтальных стволов — Технологическая безопасность при строительстве скважин — Управление скважиной при флюидопроявлении — Предупреждение и ликвидация осложнений и аварий — Ликвидация аварийных фонтанов — Геонавигация в бурении — Гидроаэромеханика в бурении — Геофизические исследования скважин — Морские технические средства для бурения поисково-разведочных и эксплуатационных скважин — Буровое оборудование для разведки и освоения морских месторождений углеводородов — Проектирование конструкции призабойной зоны скважины — Техника и технология вскрытия флюидонасыщенных коллекторов — Информационные технологии в бурении — Буровой супервайзинг

Учебными планами предусмотрено прохождение практик:

— Научно-исследовательская практика — Производственно-технологическая практика — Педагогическая практика — Преддипломная практика а также выполнение научно-исследовательской работы на кафедре

Предприятия нефтегазовой отрасли заинтересованы в специалистах, обладающих глубокими фундаментальными и профессиональными знаниями в области техники и технологии бурения глубоких скважин в сложных горно-геологических условиях. Компаниям требуются квалифицированные специалисты, разбирающиеся в сложных проблемах бурения на нефть и газ, умеющие правильно распознавать и оценивать риски, оперативно принимать правильные решения, обеспечивающие безаварийную проводку скважин. В нефтегазовой отрасли существует устойчивый спрос на специалистов в области проектирования скважин, разработки эффективной техники и технологии направленного бурения, выбора бурового раствора, управления скважиной при флюидопроявлении, профилактики и ликвидации поглощений, предотвращения и ликвидации прихватов бурильного инструмента, крепления и цементирования скважин, обеспечения технологической безопасности, бурового супервайзинга, применения информационных технологий при бурении, техники и технологии строительства морских горизонтальных и многоствольных скважин. Изучение дисциплин общенаучного и профессионального циклов, прохождение разных видов практик и научно-исследовательская работа на кафедре формируют высококвалифицированного специалиста, который удовлетворяет самым высоким требованиям современного предприятия.

119991, Москва, Ленинский пр-т., д.65

схема проезда

Технология проведения работ и оборудование

Известны два метода использования колонкового бура: работа с подачей жидкости на забой или на сухую, то есть без бурового раствора.

Бурение без использования бурового раствора применяется в случае, если несвязные грунты пропитаны естественной влагой в достаточном для проходки и извлечения количестве. Воду также не подают в ствол выработки при проходке по текучепластичным, мягкопластичным и тугоппластичным суглинкам/глинам, твердым и пластичным супесям.

Жидкость в обязательном порядке применяют при разбуривании скальных и полускальных горных пород. При отсутствии воды в этом случае углубление происходит значительно медленнее. Помимо этого существенно возрастает вероятность преждевременного выхода из строя коронки, в связи с чем бурение на сухую считается более затратным.

При бурении с буровым раствором скорость углубления существенно возрастает. Чаще всего данный способ применяется при бурении скважин значительной глубины. Это позволяет выполнить работы в кратчайшие сроки с минимальным риском повреждения коронки.

Еще воду под высоким напором подают на забой в процессе разработки скважины в рыхлых несвязных грунтах, если отбор керна не является задачей. Струей воды в данном случае просто промывают забой, освобождая ствол выработки от разрушенного грунта.

Принцип колонковой методики

Основным элементом при колонковом бурении является разрушающая режущая деталь, установленная на подошву колонковой трубы. Называют ее коронкой. Для проходки скальных пород применяют особые коронки, оснащенные алмазными резцами.

Именно алмазная коронка обеспечивает практически беспрепятственное прохождение бура на большую глубину при проходке водозаборных выработок на известняк. То есть при разработке скважин, заглубленных в коренные породы, в трещинах которых в результате многовековой конденсации формировались запасы наиболее чистой подземной воды.

Горная порода разрезается с помощью коронки, вращающейся на высоких оборотах. Скорость вращения бура можно регулировать в зависимости от плотности разрабатываемого грунта. Коронка “вырезает” грунт только по краю своеобразного цилиндра, центральная часть которого продавливается в колонковую трубу.

Для извлечения керна буровой снаряд поднимают на поверхность. Захваченный им грунт буквально выдувают из колонкового бура струей воздуха, поданной в верхнюю часть трубы. Процесс выдува ускоряют, простукивая снаряд кувалдой.

Колонковые буры при прохождении прочных пород обладают большей производительностью, чем матричные и шарошечные долота. Это обусловлено высокой скоростью вращения бура, благодаря чему снижается степень прикладываемых усилий на разработку.

Вдобавок, долота полностью разрушают породу, которую нужно будет “вычерпывать” желонкой или подавать воду с напором для промывки забоя. По сути придется дважды, а то и трижды проходить один и тот же отрезок: сначала разрушать, затем расчищать. Колонковая технология позволяет пройти и расчистить забой за один прием.

Станки и буровые установки

Выбор станка или буровой установки определяется назначением скважины и ее диаметром. Популярность способа колонкового бурения обуславливает производство буровых установок и станков во всем мире. Тяжелые трактора, грузовики и вездеходы подходят для установок, предназначенных для разведочного бурения.

Чаще всего бурильное оборудование монтируется на классические автомобили марок МАЗ, КАМАЗ, Урал. Однако есть варианты монтажа и на более легкую технику, которая применяется для бурения скважин на воду в частном строительстве.

При ручном вращательном бурении колонковую трубу заменяет его исторический предшественник – стакан. Этот снаряд представляет собой укороченный вариант колонковой трубы с заостренной кромкой на подошве. Стакан вручную или с использованием мотобура закручивают в землю и извлекают на поверхность все, что в него набилось.

Как обустраивается скважина?

При достижении в процессе бурения продуктивного пласта – водоноса, начинается этап обустройства скважины для воды. Вначале в ствол опускается нижняя фильтрующая колонна, представляющая собой трубу с перфорированным наконечником, отстойной камерой и фильтром из нескольких сеток, которые предотвращают проникновение крупных фракций примесей.

Далее монтируется вся обсадная колонна, а зазор между ней и грунтом засыпается песком и щебнем мелкой фракции. Одновременно с засыпкой смеси осуществляется прокачка скважины путем подачи воды с герметизацией устья.

После очистки забоя на тросе опускается погружной насос с подключенным водоводом диаметром 25-50 мм в зависимости от дебита скважины. На оголовке производится закрепление обсадной колонны и устьевой защиты. В отводящей системе устанавливается запорный вентиль. В кессоне производится соединение водовода и водопроводного трубопровода.

Советуем почитать: Какие существуют СНиПы и нормы на строительство частного дома: от соседей, от забора, границы участка

Скважина является достаточно сложным гидротехническим сооружением, но при ее правильном обустройстве появляется надежное собственное водоснабжение. Все операции, начиная с бурения ствола, можно осуществить своими руками, но для этого необходимо соблюдать все рекомендации специалистов и пользоваться стандартным оборудованием.

Методы бурения

Методы бурения классифицируют по двум параметрам.

В зависимости от применяемого механизма бурение может быть:

• Механическое;
• Ручное.

Варианты исполнения скважины

В зависимости от принципа работы буры:

• Ударно-вращательный метод;
• Ударный;
• Вращательный.

Рассмотрим, чем примечательная каждая технология бурения скважин на воду и как она выполняется.

Ручной способ

Ручное бурение скважины вполне подходит для самостоятельного выполнения процесса при наличии всех нужных инструментов. Такой колодец будет не более тридцати метров, почву пробивают до достижения слоя воды.

Для этого понадобятся обсадные трубы, штанги, лебедка и буровые головки разных параметров. При создании более глубокой скважины, нужна бурильная вышка для подъема и погружения бура.

Если штанги не нашлось, сделать ее можно, соединив трубы шпоном или резьбой. К концу нижней штанги крепят буровую головку. Процесс выглядит следующим образом:

Шнек-бур и станок для бурения скважин своими руками

1. Над местом предполагаемой скважины размещают вышку так, чтоб она была несколько выше длины штанги.
2. Лопатой выкапывают небольшое углубление для бура.
3. Вставить бур в углубление и вращать его. Возможно, понадобится помощь, потому что при углублении движение бура будет затрудняться.
4. Пробив полметра, остановитесь, выньте бур и прочистите его от налипшей земли.
5. Достигнув водяного слоя, откачайте три-четыре ведра грунтовой воды.

Последнее действие необходимо для устранения грязной воды и может быть выполнено погружным насосом.

Роторный способ

Это вращательный метод, который чаще всего используется при бурении глубокой скважины. Для этого понадобится специальная установка, оснащенная трубой. В этой трубе имеется вращающийся вал и долото. Воздействие на долото выполняется за счет гидравлической установки. Грунт из пробуренной скважины вымывают специальным раствором.

Таким образом, труба располагается над местом бурения и при вращении вала и долота пробивает почву. Жидкость может подаваться по стволу сверху вниз, тогда раствор, вымывая землю, выходит наружу через затрубное пространство. Такой способ называют прямой промывкой.

Может быть применена и обратная промывка, при которой раствор самотеком идет в затрубное пространство и после пробивания выкачивается погружным насосом.

Ударно-канатный способ

Метод основан на падении максимально тяжелого инструмента, обычно забивного стакана, с вышки в месте предполагаемой скважины. При желании самостоятельно применить ударно-канатную технологию, потребуется:

• Прочный канат;
• Забойный стакан – обычно прочная металлическая труба, подвешенная на канате;
• Инструменты для уборки грунта.

Технология и последовательность действий:

Ударно-канатный способ — технология бурения

1. Изготавливают вышку в форме треноги из стальных труб или крепких бревен. Высота зависит от длины забойного стакана и должна превышать ее на 1,5 метра.
2. Забойный стакан изготавливают из стальной трубы, на конце которой находится режущее приспособление.
3. К верхней части стакана крепят трос.
4. Регулируя трос, стакан быстро отпускают на место пробоя.
5. Землю из стакана извлекают через каждые пробуренные полметра.

Для создания глубокого колодца привлекают установки типа УГБ-1ВС.

Шнековый способ

Бурение скважины шнеком

Метод взял свое название от основного применяемого инструмента – шнека или Архимедового винта. Он выглядит как буровая штанга, к которой приваривают лопасти спирально. Вращая такой шнек, земля выносится на поверхность и собирается.

Для более глубокого колодца понадобится аренда малогабаритной легкоперевозимой буровой установки, так как самостоятельно изготовленный шнек бурит не более чем на десять метров в глубину.

Стоит отметить, что шнековый способ подойдет только в том случае, если грунт богат песчаной породой. Кроме того, если шнек сталкивается на своем пути с камнем, придется искать другое место для пробивания грунта и остановить работу.

Колонковый способ

Колонковая технология все реже используется в наши дни для бурения скважин под воду. Чаще применяется для гидрогеологических исследований. Для этого используется оборудование типа ЗиФ-650, которое извлекает столб грунта, создавая так называемую колонку.

Схема колонкового долота для бурения скважины под воду

Разрушение грунта проводится кольцевым способом, затем он вымывается. Скорость такого обустройства достаточно высокая, кроме того, позволяет пробивать твердые породы, но требует больших затрат на аренду серьезного геологического оборудования.

Как сделать буровой инструмент

Самый простой способ – купить, взять в аренду или одолжить у знакомых. Но если такой возможности нет, отчаиваться рано. Любое буровое приспособление можно изготовить самостоятельно. Перед тем как пробурить скважину на даче нужно заложить в смету материалы, которые потребуются для его изготовления.

Спиральный и ложковый бур

Несущим элементом конструкции является железный прут. К нему приваривают ряд ножей. Также потребуется диск, распиленный пополам. Его края заостряют. Ножи, скошенные на 20 градусов, привариваются к пруту вдоль продольной оси напротив друг друга. При этом нужно проследить, чтобы диаметр конструкции превышал размеры обсадной трубы.

Еще один способ – приварить по спирали листовой металл. Для этого берется полоса, которую нужно «обернуть» вокруг прута или трубы. Желательно края резца закалить и заточить. Конечно, в гараже, голыми руками этот инструмент изготовить вряд ли возможно. Но если в наличии весь необходимый инвентарь и навыки металлообработки, процедура не составит труда.

Желонка и стакан

Если планируется произвести бурение скважины своими руками с применением желонки, ее можно изготовить из трубы длиной 2-3 метра. Толщина стенки может достигать 1 см. в нижней части предусмотрен башмак с клапаном лепесткового типа. Это пластинка из листового металла, которую прижимает пружина средней упругости.

Нижние торцевые грани затачиваются внутрь. Верхний торец запечатывается железной сеткой. К желонке прикрепляется кронштейн для крепления троса. В такой комплектации в момент удара о грунт разрыхленная порода попадает в стакан, и клапан не дает ей возможности выпасть в процессе подъема. Через каждые 5-10 опусканий его нужно чистить.

Изготовление иглы для абиссинского прокола

Используется толстый металлический прут из твердых сортов стали. Диаметр должен быть таким, чтобы при ударных нагрузках металл не ломался, не сжимался и не гнулся. Наконечник закаляется и затачивается. Суть метода в том, чтобы проколоть ударами кувалды прут в почву. Выбирать ничего не придется. Достаточно после окончания работ вынуть его и вставить обсадную трубу с фильтром.

Характеристика роторного бурения

Роторное бурение — метод вращательного бурения, при котором разрушение грунта осуществляется при помощи долота, приводимого в движение в забое скважины от ротора буровой установки. Ротор вращается от двигателя автомобиля или отдельно установленного электродвигателя посредством приводного вала. Разработанный грунт вымывается из шахты скважины методом прямой или обратной промывки. Промывочный раствор может подаваться как самотёком, так и насосной станцией.

Роторное бурение применяется для разработки скальных и полускальных грунтов при устройстве глубоких скважин до 150 м. Роторная буровая установка с правильно подобранным долотом и утяжеленными бурильными трубами отлично справляется со скальными породами.

Специалисты-буровики рекомендуют использовать этот метод бурения при соблюдении следующих условий:

Гидрогеологический разрез участка изучен достаточно хорошо. Известно, что бурить предстоит скальные породы. Известен уровень залегания водоносной зоны в коренных породах. Подземная вода обладает характерным для артезианских скважин напором Имеется возможность бесперебойной доставки технической воды для промывки скважины.

В южных районах роторное бурение можно производить круглый год, а в северном климате применение этого способа ограничено из-за возможности замерзания промывочной жидкости.

Применяемое оборудование и инструменты

Роторное бурение водоносных скважин осуществляется с применением рамной или решётчатой вышки, на которой расположено подъёмное оборудование и остальные элементы буровой установки. Вышка даёт возможность поднимать и опускать в скважину бурильные колонны.

В состав буровой установки роторного типа входит:

• рамная или решётчатая вышка;
• двигатель с приводом;
• ротор и бурильная колонна;
• насосное оборудование и система очистки промывочной жидкости;
• подъёмное оборудование, напорная магистраль, вертлюг, сальники и т.д.

В самоходных установках в качестве двигателя используется ДВС автомобиля, на базе которого размещен буровой комплекс. В данном случае мощностью двигателя регулируются обороты бурового инструмента.

Ротор при помощи зубчатого устройства передаёт вращение на ведущую трубу, которая в свою очередь сообщает его на основной бурильный инструмент — долото. Долото может иметь различную форму и изготавливается из высокопрочных материалов: композиты, сталь с алмазным напылением и др. Для каждого типа грунта подбирается особый размер и форма долота, обеспечивая тем самым высокую эффективность и скорость проходки.

Своеобразие роторной технологии

Роторное бурение скважин на воду осуществляется в три этапа:

Разрушение породы при помощи долота. Вынос разрушенной породы на поверхность потоком нагнетаемой воды. Укрепление стенок скважины обсадными трубами.

Вынос разрушенного грунта производится путём обратной или прямой промывки. Выбор способа промывки зависит от конкретных условий: глубины скважины, типа грунтов, наличия необходимого объёма промывочной воды. Как правило, в частных хозяйствах используется технология бурения с прямой промывкой, которая включает в себя следующие этапы:

• заглубление в грунт долота большого диаметра;
• вращение долота под воздействием ротора;
• установка бурильных труб и монтаж утяжелённых труб между ними и долотом;
• удаление отработанного грунта напором жидкости при помощи насоса;
• монтаж обсадной трубы, чтобы предотвратить обсыпание грунта внутри скважины;
• бурение долотом меньшего диаметра и повторение всего цикла.

При обратной промывке грунт выносится из скважины по трубам бурильной колонны, а промывочная жидкость заливается между стенками скважины и трубами.

Вода самотёком поступает в предварительно подготовленный резервуар, где происходит её очистка от грунта и шлама, и возвращается в бурильную колонну за новой порцией отработанной породы.

Достоинства и недостатки роторного бурения

Главным достоинством роторного способа является возможность бурить глубокие скважины с забором воды в трещиноватом известняке. Кроме этого данный метод бурения имеет следующие преимущества:

• высокое качество вскрытия водоноса в коренных скальных породах;
• возможность устройства скважины большого диаметра до 200 см;
• высокая скорость бурения, небольшие затраты энергоресурсов.

Существенным недостатком роторного бурения можно назвать необходимость организации промывки скважины.

Нюансы установки обсадных труб

Это может быть металл, асбестоцемент или пластик. Каждый из материалов имеет свои преимущества и недостатки. Бетонные обсадные трубы применяются редко. Это, как правило, производства. Материал тяжелый, хрупкий, склонен к раскалыванию. Поэтому в процессе бурения скважин используют или сталь или ПНД.

Металл окисляется, если это не нержавейка, которая стоит дорого. Окисел вызывает ухудшение качества воды. Со временем она приобретает бурый оттенок и у нее появляется металлический привкус. Придется устанавливать фильтр и чистить скважину. Соединения сварные. Именно они являются слабым местом, и после разгерметизации грунтовые воды с грязью попадают внутрь обсадной трубы.

Пластик низкого давления (ПНД) легкий, что упрощает монтаж. Внутренняя поверхность гладкая, и на ней не появляется отложение. Коррозия не страшна, соединения герметичны. Секции скручиваются посредством предусмотренной резьбы, и никаких специальных средств для этого не требуется. Единственный недостаток – ограничение по глубине скважины. Для артезианской скважины этот материал не подходит.

Основные способы бурения скважин под воду

Бурение скважины своими руками вполне реально и доступно, если есть необходимые гидрогеологические сведения. Выбрав способ, как бурить скважину на воду, следует правильно определить место для ее установки. Рядом не должно быть канализации, сливных ям, других коммуникаций, которые могут загрязнять воду. Нужно также учитывать расстояние от жилья, куда планируется подавать воду.

Видов бурения вручную, с использованием различных механизмов, приспособлений, сложной техники достаточно много: от простейшего забивания до гидробурения.

Ударное бурение – самый недорогой и простой способ обеспечить участок питьевой водой

Способы сверления скважин на воду различаются в зависимости от того, по какой технологии разрушается порода. Существует бурение:

• ударное;
• вращательное;
• смешанного типа.

Шнековое бурение

Данный метод используется для устройства песчаных скважин. Обычно шнековое бурение скважин воды производится в относительно мягком, рыхлом или мерзлом грунте. Шнек – это труба, обвитая металлической лентой. Посредством вращения винтообразное устройство углубляется, выдавая на поверхность выбранный грунт. Часто при данной технологии за шнеком-винтом опускается обсадная труба, которая закупоривает стены и не дает земле осыпаться. Данный способ имеет ряд достоинств:

• хорошая скорость;
• нет необходимости промывки;
• уплотняются стенки скважины.

Если шнековое бурение ведется на участке с мягким или рыхлым грунтом, то лопасти долота следует располагать под углом от 30 до 60 градусов относительно забоя. Если же бурение скважин таким методом производится на более плотных отложениях, в основе которых гравий и галька, то лопасти должны находиться под углом в 90 градусов относительно забоя. Определять угол при ведении работ необходимо в зависимости от твердости почвы, с которой предполагается работать.

Из всех способов самостоятельного бурения наименее результативным можно считать шнековый

Глубина шнекового бурения скважины проводится на размер одной штанги, которая затем поднимается наверх и наращивается дополнительной штангой. После этого бурение может быть продолжено. Диаметр шнековой скважины составляет от 6 до 80 см.

Роторный способ бурения

Роторное бурение относится к вращательным способам: ротор, расположенный на поверхности, приводит в движение долото, опущенное в скважину. Долото дополнительно утяжеляют («нагружают») трубами, чтобы увеличить степень измельчения грунта.

Используя данную технологию, можно разрушить практически любую по твердости породу. Это дорогостоящий способ, применяется для артезианских скважин.

При роторном бурении обязательно осуществляется промывка. С помощью этого процесса быстро удаляется отработанная порода, при этом скважина остается чистой, что позволяет беспрепятственно вставлять обсадку.

Промывка бывает двух видов: прямая и обратная. Прямая промывка производится глинистым раствором, который быстро убирает отработанные породы и укрепляет стенки, так как глина исключает кольматацию пласта. Обратная промывка водой применяется для очищения от шлака затрубного пространства.

Роторный способ бурения скважин является одной из разновидностей вращательной технологии

Преимущества роторного бурения:

• мощность применяемого оборудования, позволяющая разбивать породы любой твердости;
• долговечность пробуренной скважины (прочность стенок);
• возможность выполнять бурение на ограниченной территории вследствие небольших размеров буровой установки.

Недостатками данной технологии можно считать сложность работы при минусовой температуре и невысокую скорость бурения.

Выбор типа скважины

Бурение водяных скважин – процесс, требующий подкованности технической части и некоторых подготовительных этапов. В первую очередь следует определить, какой тип скважины пробурить, а также проанализировать, является ли добываемая вода пригодной к употреблению.

Ствол для скважины может быть:

• Фильтровым – песчаный колодец;
• Безфильтровым – артезианский колодец;
• Колодцем трубчатым.

Артезианские

Бурение скважины артезианского типа подразумевает бурение на глубину до двухсот метров – на этой глубине залегает пористый известняк. Преимуществом артезианских скважин на воду является бесперебойная подача воды вне зависимости от времени года, так как на такой глубине забоя вода не замерзнет. Длительность эксплуатации скважины достигает пятидесяти лет.

Принцип бурения

Песчаные

Скважины на песок бурят на глубину до тридцати метров. Такая скважина состоит из заглубленной трубы, в конце которой устанавливается фильтр, задерживающий крупные механические примеси и песок. Песчаная скважина может обеспечить водой дачный участок или небольшой загородный дом.

Преимуществом песчаного колодца является простота бурения и сравнительно невысокая стоимость обустройства и обслуживания скважины. Недостатком является:

• низкая производительность;
• вероятность заиливания;
• попадание в скважину грунтовой или поверхностной воды.

Кроме того, песчаная скважина обычно служит не более десяти лет.

Колодец

Схема и установка абиссинского колодца
Колодец, устанавливаемый для добычи чистой воды, называется абиссинским или трубчатым. Его бурят на глубину до пятнадцати метров, а забой сооружают заводскими бетонными кольцами. Если на участке имеется хороший родник, колодец быстро накапливает воду.

Определяясь с типом колодца, учитывайте необходимый вам объем воды для потребления и регулярность потребления водных ресурсов. Например, песчаная скважина вполне обеспечит дачный участок, на котором живут только в весенне-летний период.

Если же требуется обеспечение водой дома, в котором живут круглый год, подойдет артезианская скважина, как наиболее приемлемый вариант автономного водоснабжения.

Особенности технологии

Для начала определимся, что такое способ роторного бурения. Это особая технология бурения скважин, которая применяется в том случае, если необходимо, чтобы гидротехническое сооружение давало большие объёмы экологически чистой питьевой воды. При этом скважина будет отличаться стабильной и долговечной работой. В этом случае данный способ подходит лучше, чем какая-либо другая технология бурения.

Роторная буровая установка и сама технология имеют следующие преимущества перед другими бурильными конструкциями и методиками:

• Скважина, пробуренная таким способом, будет обладать высокой производительностью, то есть давать воду в большом объёме.
• Долговечность гидротехнического сооружения.
• Подача воды из скважины осуществляется стабильно (без снижения уровня и перебоев).
• Качество добываемой жидкости будет на высоте. Её смело можно использовать в питьевых целях.

Такой способ бурения скважин позволяет получить гидротехническое сооружение, которое будет обладать настолько высоким дебетом, что воды из источника хватить не только для водоснабжения жилого дома, но и для полива огорода, наполнения бассейнов и других резервуаров, а также для удовлетворения различных технических нужд.

Роторная буровая установка используется в том случае, если необходимо бурить глубокую скважину на воду. Суть метода заключается в следующем: в бурильную трубу опускается вал с наконечником в виде долота. Во время вращения вала долото разрушает породу. Вращение осуществляется за счёт функционирования гидравлической установки.

Чтобы очищать скважину от находящейся в ней породы, используют специальный промывочный раствор. Он подаётся в проходку по трубам. При этом может использоваться два способа подачи:

1. Бурильный раствор закачивается в бурильную трубу при помощи специального насосного оборудования. После этого он выдавливается наружу через затрубное пространство. Такой метод называется прямая промывка. Именно он показан на видео в конце статьи.
2. Второй способ делается иначе. Раствор подаётся в затрубное пространство, а затем при помощи насосного оборудования выкачивается из бурильной трубы вместе с измельчённой породой. Этот метод называется обратная промывка.

Способ обратной промывки имеет одно неоспоримое преимущество – с использованием такой методики можно получить гидротехническое сооружение с большим дебетом, поскольку вскрытие водоносного слоя происходит наиболее качественно. Среди недостатков стоит назвать необходимость привлечения сложной высокотехнологичной техники, поэтому данная методика более дорогостоящая.

Преимуществом роторного бурения с прямой промывкой можно назвать его относительную дешевизну в сравнении со вторым методом. Именно поэтому данный способ чаще всего используется при бурении скважин на воду на территории частных владений.

Гидробурение

Осуществляется мощной струей воды из специального бурового инструмента. Преимущество технологии в том, что возможно гидробурение скважин в каменистой почве.

Нагрузка струи обеспечивается весом штанги и бурильной оснастки. В установку заливают специальный раствор, который потом направляется в подготовленный приямок.

Основным требованием является использование специальной установки для ручного скважинного гидробурения.

Последовательность гидробурения своими руками:

• В первую очередь устанавливается малогабаритная конструкция или МБУ для гидробурения.
• Начинать работы лучше всего с утра.
• Если бурение происходит в песчаной почве, то необходим большой запас жидкости.
• Перед работой глина смешивается в раствор в подготовленном приямке. Замес выполняется посредством строительного миксера. Консистенция должна напоминать кефир.
• Далее по шлангам подается раствор к работающему буру.
• Постепенно жидкость шлифует стенки и углубляется в почву. Раствор используется по кругу.

Эта технология содействует дополнительному усилению стенок образующегося источника.

Первые шаги по выбору технологии бурения

Выбор способа зависит от нескольких факторов:

Наличие воды на участке.

В первом приближении это можно определить наблюдениями за окружающей средой, имеется ряд признаков, свидетельствующих о ее наличии или отсутствии. Можно также произвести несколько опытов с различными предметами, чтобы получить ответ на этот вопрос.Характеристика состава грунтов, характерного для данной местности, от чего зависит выбор способа бурения. Такие данные можно получить в местной гидрогеологической организации, там же нужно уточнить собственные прогнозные оценки по наличию воды на участке.Глубина залегания верховодных (песчаных) слоев и оценка глубины залегания артезианских (известняковых) водоносных горизонтов.

При наличии таких данных можно сделать вывод о предпочтительности использования той или иной технологии бурения.
