Под ситуационным планом земельного участка подразумевается его графическая схема, содержащая в себе информацию о границах участка, месторасположении на нем объектов капитального строительства, инженерные коммуникации, особенности ландшафта, дороги и соседние объекты. В ситуационном плане указывается название населенного пункта, а если земельный участок расположен вне его — название муниципального образования.
Данный документ может понадобиться в следующих случаях:
- При осуществлении купли-продажи покупатель сможет лучше ознакомиться с планировкой участка и окружающих его объектов, расположением коммуникаций — а значит получить лучшее представление о плюсах и минусах предстоящего приобретения.
- Для разработки проектной документации для предстоящего строительства — план служит как ориентир на местности.
- В случае возникновения спорных вопросов для уточнения границ и проведения межевания.
- При подключении к газопроводу и сетям электроснабжения.
Масштабирование плана высокое (1:500, 1:2000, 1:5000), так как задача документа — предоставить информацию о расположении земельного участка и окружающих его объектов в подробных деталях.
Что такое ситуационный план земельного участка
СП составляется в масштабе от 1:500 до 1:2000. В его основе лежит топографическая съёмка, наносятся геодезические данные. Главная особенность: он действует всего 2 года, после чего подлежит обязательному обновлению с учётом новых данных. Это самый точный документ.
Ситуационного плана земельного участка — это схема территории с пояснительными надписями. Составляется она в государственных службах, с учётом ГКРФ (градостроительного кодекса Российской Федерации). На нём присутствуют обозначения территориальных границ, коммуникационные схемы. Прописаны расположения объектов участка.

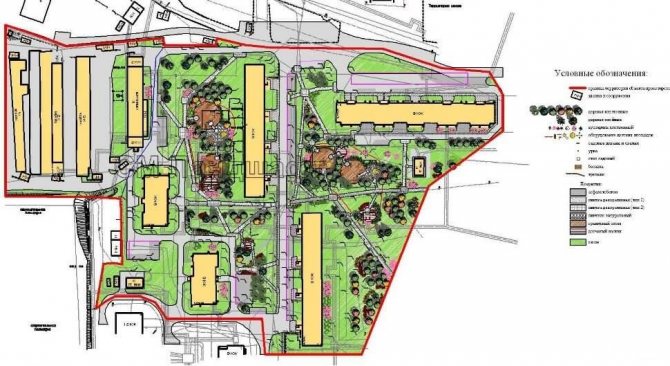

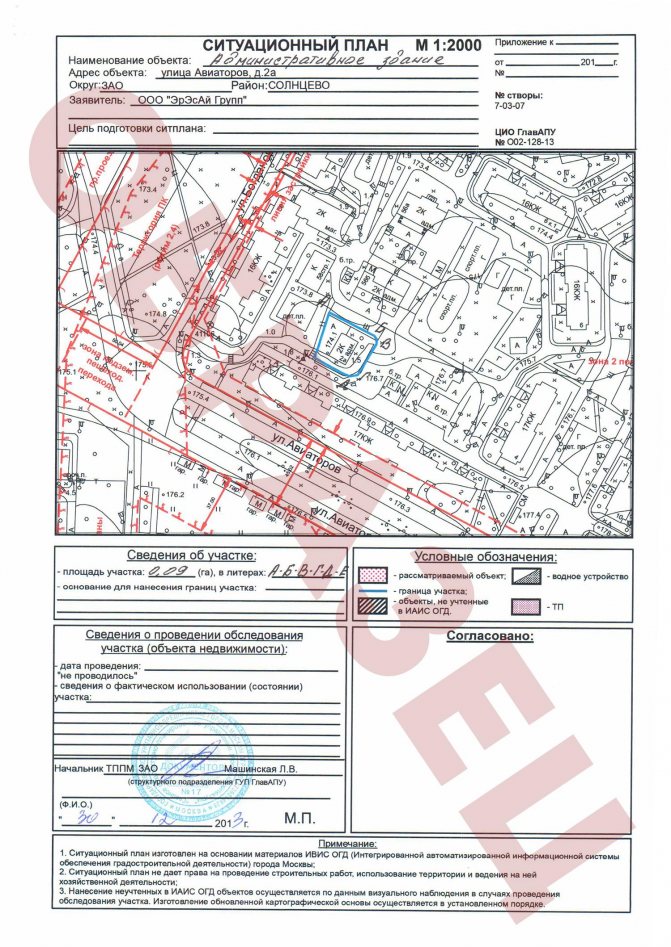

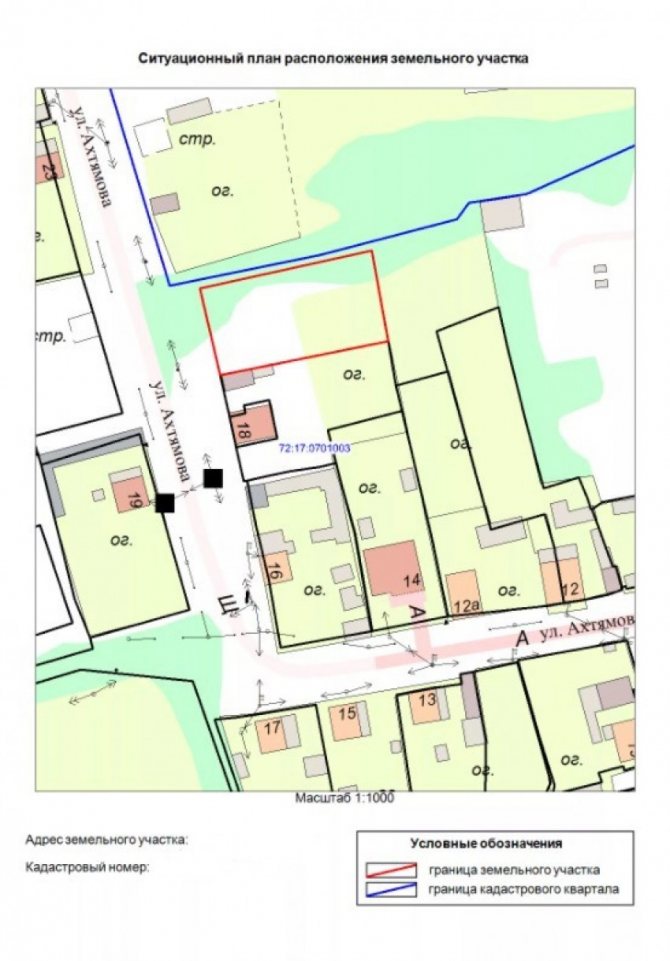

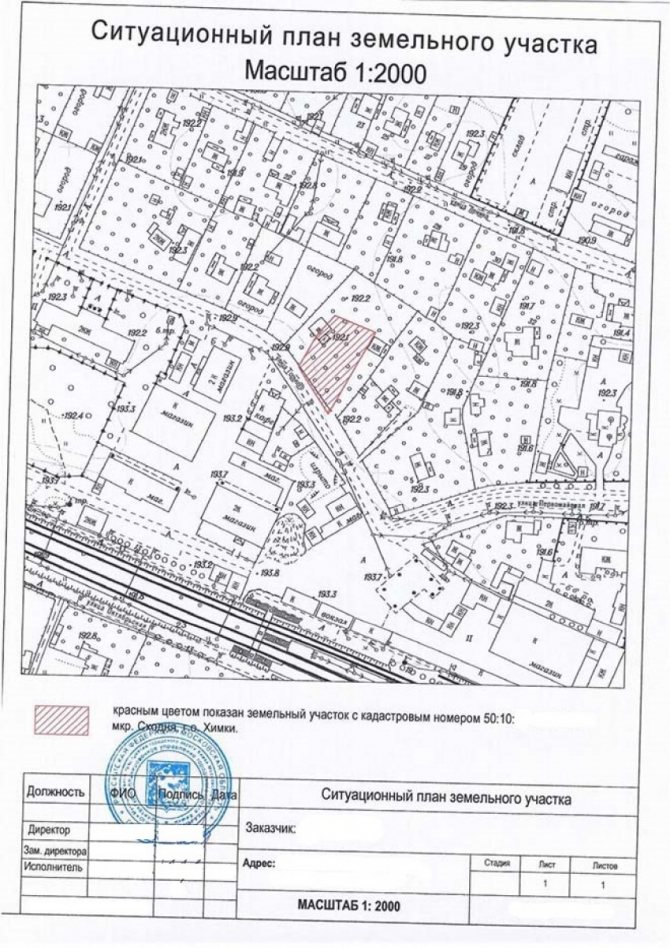

Как выглядит
Внешне образец напоминает карту с нанесением различных данных, расшифрованных ниже. Составление документа регулируется градостроительным кодексом, поэтому он содержит самую полную информацию о каждом квадратном метре участка. Преимущество в том, что его может прочесть не только профессиональный проектировщик, данные понятны каждому.
Содержание плана
Документ составляется с учётом множества деталей.
- Сведения о системах заземления.
- Данные по электросетям: внешним и внутренним.
- Границы территорий, прилегающих построек и отступов.
- Системы коммуникации: слив, газовые трубы, водоснабжение.
- Дороги, мосты.
- Расположение зелёных насаждений.
- Охранные объекты: природные, архитектурные.
- Инфраструктурные данные местности: ближайшие больницы, полицейские участки, школы, детские сады.
- Полный адрес, номер участка.
- Координаты, расположение сторон света.
Эти данные необходимы для составления плана при любых работах на территории.

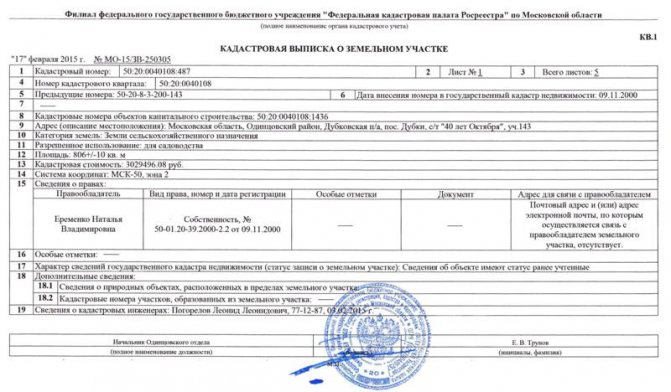

Как получить для газификации по кадастровому номеру
Чаще всего запрашивают ситуационный план земельного участка для газификации. Проведение газовых труб — непросто ответственное мероприятие со своими особенностями. От этого могут зависеть жизни людей, сохранность имущества: частного и государственного. Перед началом работ необходимо запросить СП. Градостроительный план не подойдёт, в нём могут быть не учтены последние изменения на территории.
Вам будет интересно: Из чего состоит смета на каркасный дом: расчеты и разбор сложных разделов
Скачать его из интернета нельзя. В сети содержится набросок места, без полного учёта всех данных и изменений. Газификация требует изучить факторы риска:
- необходимо знать точки заземления;
- видеть схемы коммуникаций, электросетей;
- трубы проводят вдали от автозаправок и прочих объектов повышенной пожарной опасности;
- важен рельеф местности и расположение соседних построек;
- смотрят на расстояние до объекта, вычисляют, сколько строений придётся подключить: баня, частный дом, летняя кухня.
Эти сведения хранятся в ситуационном плане. Получить его можно, составив заявление. С ним обращаются в уполномоченные органы. Участок должен быть зарегистрирован в кадастровой палате, потребуется его номер.
Необходимые документы
Заявление на выдачу СП составляется по нормативам. В органах местного самоуправления предоставят бланк. Помимо него попросят предъявить ряд документов.
- Паспорт.
- Право на собственность.
- Доверенность, если человек действует от лица заказчика.
В бланке указывается причина, по которой запрашивается СП. В большинстве регионов госпошлина не взимается.
Стоимость процедуры и сроки
Период ожидания готового ситуационного плана зависит от способа его получения.
Читайте также:
- При обращении в органы землеустроительства и градостроительства по месту жительства после регистрации обращения на его рассмотрение отводится от 10 до 30 дней. После обсуждения принимается решение о предоставлении информации либо отказе от запроса. При положительном исходе дела срок исполнения заявки также варьирует от 10 до 30 дней. Итого на удовлетворение заявки может потребоваться до двух месяцев. Процедуру проводят бесплатно при обращении собственником участка.
- При изготовлении чертежа своими силами временные затраты зависят от уровня владения оргтехникой. Это компьютер, принтер, сканер, умение работать с поисковыми системами и наличие познаний в области топографии. Необходимы навыки работы в интернете и с соответствующим программным обеспечением.
- При составлении план-схемы сторонними организациями сроки выполнения заявки могут изменяться от нескольких дней до месяца включительно. Обычно конкретная дата выполнения заказа оговаривается при заключении договора и прописывается в контракте. Зависит длительность процедуры от количества и качества предоставленной заказчиком информации. Чем более полные сведения подаст заявитель, тем скорее будет готов документ. Стоимость услуг начинается от 5000 руб. и может меняться. Чтобы расположить клиента и поддержать деловую репутацию, обычно компании стараются выполнить работу в максимально короткие сроки.
Где получить ситуационный план земельного участка
Чтобы заказать ситуационный план, обращаются:
- в МФЦ;
- в местное самоуправление;
- онлайн, через сервис «Госуслуги»;
- в геодезическую организацию.
Отказать в выдаче СП при наличии полного пакета документов и верно составленном заявлении права не имеют. В случае отрицательного решения без оснований, обращаются в вышестоящие инстанции с жалобой на ущемление гражданских прав.
В МФЦ
Многофункциональные центры принимают клиентов по предварительной записи или в порядке живой очереди. Пакет документов требуется стандартный. Плюс обращения сюда в том, что можно следить за исполнением: как при отслеживании почтовой посылки. Если бумагу подготовят раньше, клиент центра МФЦ увидит это.
Через госуслуги
Ситуационный план возможно получить через Госуслуги. Для этого необходимо выполнить ряд действий.
- Зарегистрироваться на сервисе, войти под своей учётной записью.
- Заполнить форму, отправить копию паспорта и правоустанавливающие бумаги в сканированном виде.
- Указать способ получения результата: по адресу, через электронную почту, лично.
- Дождаться оповещения о готовности бумаги.
Если кабинет зарегистрирован на одного человека, а заявления подаёт другой, потребуется доверенность, заверенная у нотариуса.
Сроки получения услуги
Документ обязаны подготовить в течение 10 календарных дней с момента подачи заявления. Затягивание процесса — нарушение гражданских прав человека.
Топографическая съемка
Чтобы начертить план участка в масштабе самому, следует начать с топографической съемки. Измерение углов, расстояний, высот на местности для последующего составления плана участка называют топографической съемкой. Этому делу нужно уделить достаточное количество времени.
По возможности выбирайте сухой погожий день и заранее приготовьте все инструменты для замеров. Вам понадобятся:
- Гибкая пластиковая рулетка длиной от 20 м и металлический штырь (электрод, длинный гвоздь) для закрепления ее в точке отсчета.
- Жесткая металлическая рулетка длиной 5 м.
- Водяной уровень.
- Деревянные колья.
- Инструмент для забивки кольев.
- Бечевка не менее 150 м.
- Листы миллиметровой бумаги.
- Папка-планшет с жесткой основой, карандаш, ластик.
Некоторые из измерений удобнее проводить, имея при себе спиртовой уровень (по возможности большой длины) и деревянную рейку длиной 2,5-3 м с нанесенными на ней полуметровыми делениями. Последнюю можно изготовить самостоятельно из доски. Кроме того для топографической съемки вам понадобится помощник.
Работа начинается с ручного наброска – абриса. На нем нужно по возможности точно нанести контуры участка, очертания строений, дорожек, водоемов, мачт освещения, колодцев, канализационных люков, деревьев и других элементов благоустройства, если они уже имеются.
Для удобства работы лучше сделать несколько таких абрисов в разном масштабе для отдельных участков сада. Важно выполнить абрисы таким образом, чтобы впоследствии у вас была возможность свести все фрагменты ситуационного плана воедино. Для этого каждый фрагмент должен иметь «привязку», позволяющую точно установить его местоположение относительно других элементов и на общем чертеже.
Читайте на r-Копилке:
Как сделать открытый очаг на даче
Красивые цветники с хвойными — схемы, примеры
Последовательность измерений обычно не имеет большого значения. Можно начать, например, с уточнения формы и размеров садового участка. Часто поверхность земли имеет неровности: небольшие ямки, возвышения, уклоны. Для нанесения границ участка на план измеряют не их протяженность на земле, а проекцию на горизонтальную плоскость. Только в случае идеально ровного участка эти два измерения совпадают.
Даже если участок кажется ровным, это требует проверки. Для этого вбивают по углам участка колья, выставляют на одном из них отметку, через которую пройдет воображаемая горизонтальная плоскость, и при помощи водяного уровня находят на каждом из оставшихся кольев точку пересечения с этой плоскостью, отметив ее простым карандашом.
Натягивают между кольями бечевку, закрепив ее в местах отметок. Затем измеряют длину вдоль каждой стороны участка, результаты записывают на абрисе. Иногда измерения показывают, что форма участка отличается от правильного прямоугольника, хотя «на глаз», находясь на местности, установить это почти невозможно.
Неправильный четырехугольник с определенными значениями сторон может выглядеть по-разному, поэтому измерения границ недостаточно, чтобы достоверно воспроизвести его форму на ситуационном плане. Для уточнения формы земельного участка описанным способом при помощи бечевки измеряют его диагональ, то есть строго в горизонтальной плоскости.
При измерениях важно, чтобы веревка не провисала. Для поддержания ее в натянутом положении, возможно, понадобятся дополнительные колья с отметками, выставленными на том же уровне. Не снимая бечевки, натянутой вдоль границ участка, исследуют перепады рельефа для нанесения их на схему.
Для этого через определенное расстояние, например через каждые 2-4 метра (в зависимости от крутизны склона) измеряют расстояние от бечевки до поверхности земли вдоль всей линии границы. Измерительный прибор (рейку, рулетку) надо устанавливать при этом строго вертикально (перпендикулярно веревке) и следить, чтобы на земле он не упирался в выбоины, кочки, выпирающие из земли камни и кусты растений. Это может исказить картину измерений. Результаты также записывают на абрис.
-
Читайте также:

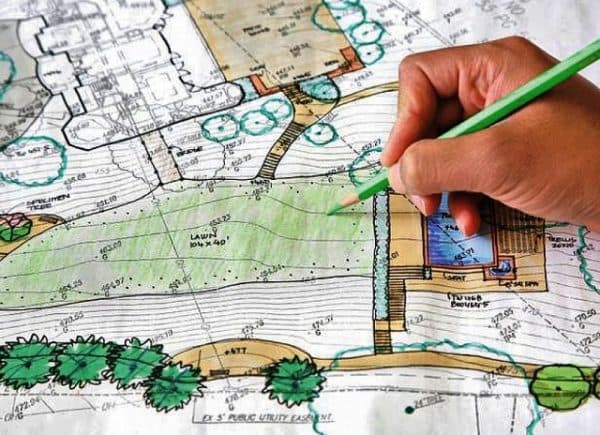

Как составить самому
Поскольку скачать ситуационный план из интернета невозможно, многие спрашивают, можно ли составить его самостоятельно. В ряде случаев это допустимо: если его используют для общего осведомления, а не для проведения работ. Сделать его самостоятельно может человек, знакомый с правилами черчения, и обладающий знаниями в этой области. Профессиональный архитектор, проектировщик.
Вам будет интересно: Принципы построения разреза здания, документы которые нужно знать и требования к чертежам
Через интернет скачивают, и распечатывают карту, сверяются с расположением земельного участка относительно других объектов. Наносят все требуемые сведения, осуществляется привязка территории соседних участков, для точности.
Самодельный ситуационный план не годится для подачи заявления на реставрацию или строительство, для проведения работ на участке. И, тем более, он не подойдёт для газификации. Бумага может пригодиться лишь для личных целей.
Начертить карту самостоятельно — можно. Отличие ситуационного плана от любого другого в том, что он может быть составлен лишь в государственных органах. Над ним работают профессиональные проектировщики, постоянно внося изменения по последним данным. Его ценность — в точности. Иными словами, созданный самостоятельно документ не будет являться ситуационным планом. Даже если он сделан самим проектировщиком, работающим на участке. Лучше обратиться за бумагой в уполномоченные органы. Срок выдачи невелик, это бесплатно.

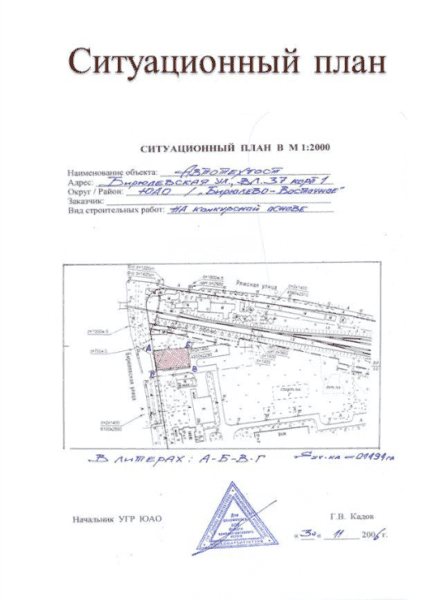

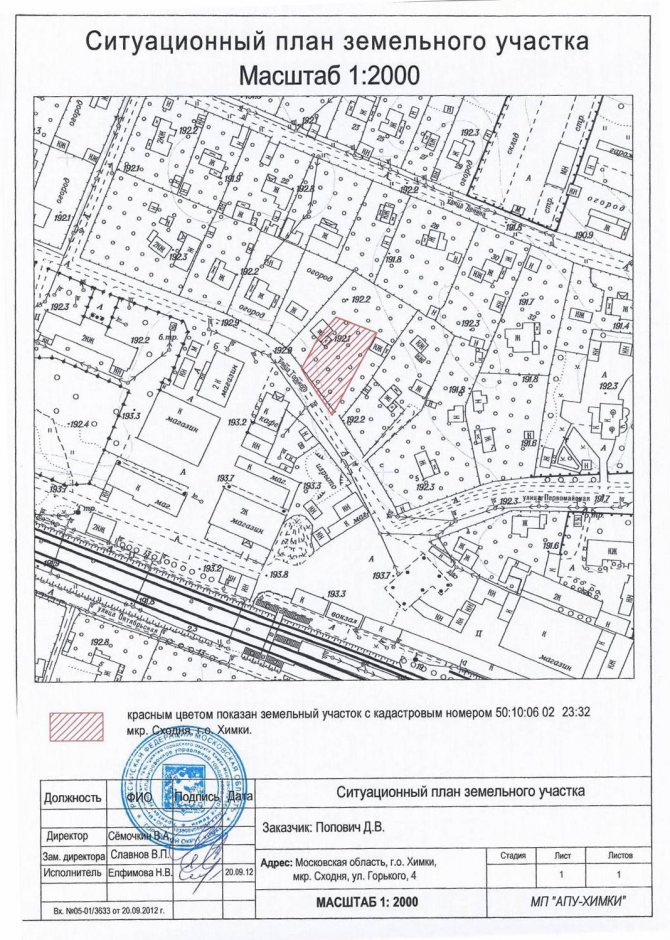

Какую информацию содержит?
Любой подобный документ можно разделить на три части: проектную, аналитическую и инсоляционную. Первая содержит схему с ключевыми объектами, вторая – информацию об участке и объекте, а также описание и дополнительные схемы, проясняющие и освещающие определенные детали основной схемы. Третья, как ясно из названия, должна показывать уровни освещенности на участке, причем учитывается и естественное, и искусственное освещение.
Важные элементы:
- точный адрес участка;
- указание сторон света;
- обозначение линий существующей застройки;
- сведения об объектах недвижимости с указанием этажности и типа (жилое, производственное и т.д.);
- улицы или другие дороги, которые прилегают к границам участка с их названиями;
- план инженерных коммуникаций, затрагивающих участок;
- что нужно сделать на участке;
- физические показатели, которых достигнет возводимый объект – размеры, высота, потребляемая электроэнергия и т.д.;
- условные обозначения;
- сведения о заказчике;
- сведения об исполнителе и руководителе работ.
Отказ
Случаи вынесения отрицательного решения — редкость. Возможны три причины отказа:
- сведения, предоставленные заявителем, не прошли проверку на подлинность;
- участок, по которому запрашивался ситуационный план, находится в юрисдикции другого региона;
- пакет требуемых документов неполный.
Причину отказа обязательно озвучат. Недостающие бумаги следует собрать, перепроверить всё, и обратиться повторно. В случае отказа без указания причин человек имеет право пойти с жалобой в вышестоящие инстанции.
Почему лучше обратиться к нам?
Вообще, готовить ситуационные планы самостоятельно мы не рекомендуем. Пять простых причин, почему лучше обратиться к профессионалам:
- Время, проведенное за самостоятельной подготовкой ситплана, зачастую не окупится низкой его стоимостью. Проще говоря- убить полдня на его отрисовку дороже, чем оплатить за него нам.
- Не всегда у Заказчика есть инструменты (читай-программное обеспечение) для его подготовки.
- Самостоятельно непросто соблюсти все формальности, которые требуются для его подачи в ту или иную инстанцию.
- Только геодезическая контора может предоставить актуализированный ситуационный план по результатам измерений.
- К слову сказать, от ситуационника зачастую и не требуется супер точность и актуальность. Поэтому архивных данных в большинстве случаев будет достаточно.
У нас есть возможность оперативно доставать архивные планы разных масштабов и на их основе подготавливать ситуационные планы быстро и дешевле многих на рынке.
