Правила укладки труб для водопровода в земле загородного участка

Преимущества и недостатки

Преимущества:

1. Устойчивость к длительному воздействию газа.
2. Срок службы около 100 лет, если не перегружать трубопровод.
3. Высокий показатель гибкости. Благодаря этому можно изготавливать магистрали сложной конфигурации.
4. Малый вес отдельных элементов.
5. На гладких стенках изделия не скапливается осадок.
6. Материал не подвержен образованию ржавчины.

Недостатки:

1. Неустойчив к высоким температурам.
2. Нельзя устанавливать пластиковые трубопроводы на улице, поскольку материал теряет технические характеристики на холоде.
3. При сильном нагревании материал расширяется. Из-за этого для повышения прочности соединений, отдельных участков трубопровода нужно устанавливать компенсаторы.
4. Низкая устойчивость к воздействию ультрафиолетовых лучей.

Если не перегружать трубопровод, он не будет ломаться, выдержит десятилетия активной эксплуатации.

прокладка водопровода к частному дому

Прокладка полипропиленовых труб в землю. Частный сектор.

Как выбрать ТРУБЫ для ВОДОПРОВОДА в земле?

Нормативные документы условия и требования проведения трубопровода

Нормами определяется прокладка любого трубопровода, вне зависимости от того, из какого он материала. Многие технические моменты регламентируются в так называемых СНиПах.

Смотреть видео

Они обеспечивают безопасность, позволяют провести качественно любые работы. Вот ряд требований, обязательных к выполнению для прокладки в земле.

1. Учёт требуется для точки, на которой грунт промерзает. Её уровень чаще равен 1,4 метрам. Зимой вода внутри водопровода просто замёрзнет, если он находится ниже. Эксплуатация водопровода станет невозможной.
2. Прокладка и её способ будет может меняться в зависимости от того какие сооружения и конструкции уже присутствуют на територии. И от наличия магистралей, коммуникационных сетей, трасс. Лучше обратиться к специализированным фирмам, если нет полной уверенности по поводу того, где проводить монтаж.
3. Особенности грунта и рельефа важны для тех, кто прокладывает водопровод под землёй.

Технология прокладки инженерных сетей

Перед монтажом наружных инженерных систем под землей необходимо разработать проект, в котором отражаются основные параметры коммуникаций. При этом следует учитывать:

• характеристики грунта;
• площадь территории, где будут проложены сети.

Технология прокладки трубопровода зависит от его назначения, а одной из главных характеристик является глубина залегания. Она регламентируется положениями СНиП, и определяется:

• назначением инженерной сети;
• глубиной промерзания почвы, которая зависит от географического расположения;
• наличием в грунте твердых пород.

Монтаж труб ПНД для водопровода должен производиться на глубине, которая не менее чем 20 см ниже промерзания грунта, поскольку расположение выше может привести к повреждению сети из-за низких температур. Если нет возможности проложить сети водоснабжения на этом уровне, то их следует утеплить. Канализационные системы не стоит заглублять более чем на 2,5-3 м.

Алгоритм прокладки водопровода и канализации

Работы по монтажу сетей водоснабжения и канализации начинаются с разметки их расположения на участке, которую выполняют с помощью колышков и бечевки. Затем выполняют следующие операции:

• Выемка грунта. В зависимости от объема земляных работ и возможностей владельца участка она может осуществляться вручную или с привлечением специальной техники. При этом следует предусмотреть уклон для канализационных труб, равный 1-2 см на каждый метр длины.

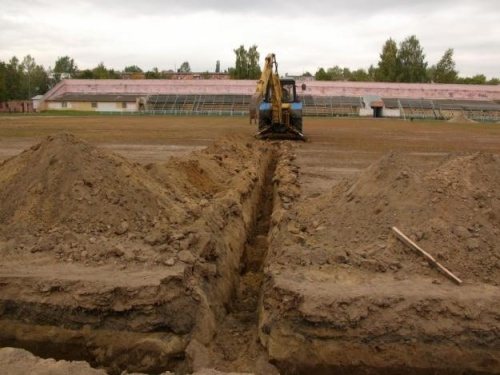

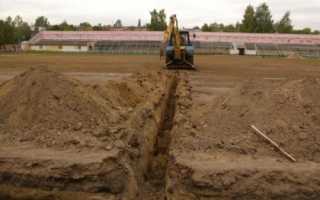

Рытье траншеи с привлечением спецтехники

• Подготовка дна траншеи. После удаления лишнего грунта устраивают песчаную подушку и уплотняют с помощью трамбовки в месте стыковки с входной трубой и на расстоянии 2 м от смотрового колодца. Кроме песка можно также использовать мелкофракционный гравий. Укладка ПНД трубы на такое основание позволит избежать ее деформации при дальнейшей эксплуатации.

Траншея для трубопровода

• Монтаж трубопровода. Он выполняется в зависимости от выбранного способа соединения отдельных элементов с применением необходимого оборудования и комплектующих.

• Утепление трубопровода. Если трубы пришлось проложить выше, чем глубина на которую промерзает грунт, то необходимо провести работы по их утеплению. Для защиты канализационной системы можно использовать утеплитель в рулонах, которым обматывают трубопровод. В качестве теплоизоляции для водопроводных сетей широко используется пенополиуретан, образующий защитную скорлупу вокруг труб ПНД и надежно защищающий их от промерзания.
• Засыпка грунта. Укладка трубы ПНД в траншею завершается ее закрыванием. Для этого можно использовать вынутый грунт, но предварительно следует удалить из него крупные камни разрыхлить плотные земляные глыбы, чтобы они не смогли повредить коммуникационную сеть. Толщина слоев земли, которой засыпают траншею, не должна быть больше 5 см. Трамбовку выполняют между трубой и стенками котлована, а над коммуникациями делать уплотнение грунта запрещается.

Правила прокладки в земле своими руками

ГОСТ говорит о том, что для укладки в землю, трубы обязаны иметь диаметр не менее 32 миллиметров. Для удобного и быстрого монтажа приобретается набор фитингов.

Смотреть видео

• Сначала выкапывается траншея в земле. Нормативы указывают, что глубина траншей должна превышать уровень промерзания грунта. Лучше воспользоваться специальными таблицами, чтобы определить уровень промерзания конкретно для вашего региона. 0,5 метра – оптимальная ширина для шва.
• Уплотняем траншею -дно и так же стенки.
• Создают подушку, дающую амортизацию. Для неё достаточно насыпать слой, например пескогравия или песка примерно от 10 – 15 см.
• Обязательна обмотка водопровода теплоизоляционным слоем. Потом изделия укладываются в ров, и соединяются с помощью фитингов.
• Трубопровод засыпаем песком. Главное, чтобы высшая точка находилась на 5 сантиметров выше, самого трубопровода.
• Плиткой закрываем то место, где находится водопровод. В этом же деле незаменимыми помощниками станут битый кирпич с черепицей.
• Засыпаем траншею землей. Легко понять, что монтировать полипропиленовые трубы в грунт не такой и сложный процесс.

Технология монтажа

Технология прокладки ПНД труб в земле подразумевает создание проекта. Избежать это можно. Но тогда появляется огромный риск переделывать все заново. Начнем с соединений. Для герметичности выделяют несколько способов:

• Сварка. Она является гарантией надежной сцепки элементов под высокой температурой. Больше всего подходит для прокладки труб под землей. Обойдется достаточно дорого, при условии покупки самостоятельно оборудование. Стоимость аппарата может достигать до 2 миллионов. При сотрудничестве со строительными компаниями этот вариант достаточно приемлем.
• Внедрение с фитингами.
• Фланцевая состыковка. Предназначается для ситуаций, когда скрепляемые составляющие разных типов арматур, деталей и так далее. Она не столько надежна, ведь места соединения могут оказаться незакрепленными. Это становится причиной течи.
• Использование электромуфтового варианта используется при ремонте уже сформированного механизма. Для варианта нужно специализирующаяся аппаратура, умеющая считывать код. В нем зашифрованы особенности соответствующего температурного режима.

Кроме того, определите тип земли, в котором будет прокладываться траншея из ПНД труб. При закладке придерживаются следующего плана действий:

• Прокопка и выбор формы углубления. Самой распространенной признается трапециевидная. Она хорошо подойдет для глубины пролегания больше, чем полтора ( 1,5) метра. А вот прямоугольная предназначена менее, чем полтора метра. Учитывать здесь стоит пролегание грунтовых жил. Ширину важно сделать вместительной. Например, для 120-140 см подходит D плюс 50 см, а для 70 – 1,5D ). Для труднопроходимых участков нужно выкопать траншею собственноручно, но в остальных ситуациях – лучше обратиться к услугам экскаватора.
• Сборка труб в одну единое. Для проверки утечки воды, жидкость сразу подается через отверстия. Если трубопровод совсем длинный и большой, то его сразу помещают в землю. Перед тем, как сделать, необходимо присыпать песком, т.е. создать подушку. А после прокладки засыпать песком, чтобы в случае экстренной ситуации быстрее пробраться к ней. Дополнительное утепление останавливает промерзание , ведь зимы бывают суровыми. Для этих целей используют кожух из минеральной ваты или каучук, обволакивающего всю поверхность.
• На заключительном этапе проведите врезку в дом. Не рекомендуется засыпать траншею раньше времени. Запустите воду и проверьте производительность. Это позволит избежать всевозможных неполадок и предотвратить их сразу.

Преимущества использования полипропиленовых труб

Оптимальными полипропиленовые трубы являются при прокладке канализационных систем для дачных участков, подачи воды для бытовых нужд, полива огорода, в теплицы.

Использование полипропиленовых труб сегодня оправдано во многих областях, начиная от водопровода и заканчивая канализацией. Среди плюсов использования подобных труб можно отметить:

• устойчивость к коррозии, различным механическим воздействиям;
• простота монтажа (траншейным способом), которая не занимает много времени;
• возможность использования полипропиленовых труб для подачи питьевой воды;
• надежность и прочность.

Оптимальными такие трубы являются при прокладке канализационных систем для дачных участков, подачи воды для бытовых нужд, полива огорода, в теплицы. В таком случае все работы выполняются быстро, сами трубы не нуждаются в сложном и дорогостоящем обслуживании.

Проблемы, возникающие при монтаже труб в земле

Траншейный метод прокладки водопроводных труб, несомненно, оптимален для большинства участков. Но стоит также упомянуть и о сложностях, которые могут возникать при монтаже полипропиленовых труб и труб ПНД в земле, а также о способах их решения.

Структура почвы ограничивает возможность копки на необходимую глубину. Если почва слишком твердая, и это создаёт неудобства при копке траншеи, рекомендуется дождаться более влажного времени года для начала работ. Увлажненный грунт гораздо проще обрабатывать ручными инструментами.

Слишком рыхлая, постоянно осыпающаяся почва может спровоцировать появление серьезных проблем при эксплуатации трубопровода, зарытого в траншею. Поэтому при таком типе грунта лучше монтировать водопровод методом прокола. Укладывается сначала стальная труба, затем в её полость — пластиковая. Рыхлый грунт также может укрепляться специальным геотекстилем.

На участке находится объект (например, строение), который мешает прямолинейной прокладке труб. В данном случае более рациональным решением будет проводить водопровод бестраншейным методом прокладки. Трубопровод также можно дополнительно изолировать с помощью стального кожуха.

Для укрепления траншеи, проложенной в рыхлом грунте, можно применить геотекстиль

Характеристики

Технические характеристики материала обуславливают сферы его применения. При изготовлении газопровода можно использовать разные виды пластиковых труб. Каждый из них имеет свои технические характеристики.

Параметры металлопластика:

1. Высокая химическая стойкость.
2. Материал не подвержен окислению.
3. Максимальная температура теплоносителя — до 95 градусов.
4. Максимально допустимое давление — до 25 бар. Если температура высокая, допустимое давление снижается до 10 бар.
5. Толщина металлического слоя, между пластиком — до 0,3 мм.

Характеристики полиэтилена:

• наружный диаметр трубок — 10–110 мм;
• максимальная температура теплоносителя — до 95 градусов;
• при высокой температуре максимальное давление — до 10 бар.

Параметры полипропилена:

• максимальная температура теплоносителя — 90 градусов;
• допустимое давление при максимальной температуре — до 10 бар.

Полипропиленовые трубы могут выдерживать кратковременные перегревы до 110 градусов.

Диаметр пластиковых труб

Самостоятельный поиск труб под землей

Большое значение имеет материал, из которого изготовлены искомые элементы. От этого зависит не только как найти водопроводные трубы в земле, но и чем искать, и что при этом делать.

Технологии разнятся, и современный метод самостоятельного поиска подземных коммуникаций может быть нацелен на определение местоположения:

1. Металлических водопроводов горячей и холодной воды.
2. Стальных отопительных “Т” в коллекторах.
3. Силовых кабелей и проводов коммуникативных систем.
4. Чугунные канализационные линии.
5. Пластиковых, полиэтиленовых, полипропиленовых трубопроводов;
6. Металлопластиковых и керамических технических средств обеспечения и отвода.

Для полного зондирования незнакомого участка на наличие подземных трасс – используются все способы. При этом выбор методики зависит от глубины укладки, и от фактического рабочего давления жидкости внутри трубопровода.

Применение металлоискателя

Если трубу прокладывали на глубине до полутора метров, ее можно обнаружить при помощи металлоискателей (профессионального, полупрофессионального или любительского). При этом наличие утеплителя и гидроизоляции на “Т” не мешает процедуре.

Цена оборудования может доходить до 130 тыс. рублей. Это означает, что для одноразового применение его покупка нецелесообразна. Дешевые модели стоят до 6 тыс., но они менее эффективны.

На какую глубину закапывать водопроводную трубу в частном доме – как правильно рассчитать

Глубина траншеи под водопровод зависит от климатических условий местности, поэтому основным документом для ее расчета является карта глубин промерзания. Данную информацию можно получить из интернет источников, воспользовавшись приложением к карте России, где более точные данные температуры земли приведены для различных городов с учетом структуры грунта.

При водозаборе из скважин для размещения насосного оборудования часто используют кессонные ямы, в которых прокладка водопроводной трубы в направлении фундамента строения происходит через стенки кессона.

Если глубина прокладки водопровода от промерзания имеет существенную величину, придется углублять кессон на соответствующее расстояние – это приведет к дополнительным финансовым расходам на строительство и неудобствам при пользовании ямой. Выходом из положения является вариант теплоизоляции утеплителем водопровода, позволяющий снизить глубину его закладки.

Чтобы определить, на какую глубину закапывать водопровод в этом случае, необходимо провести расчеты по формулам, учитывающими температуру воды и грунта в зимнее время на заданной глубине. Если с водой при наличии обычного термометра проблем не возникает, по измерение температурных параметров грунта на необходимой глубине довольно проблематично. Поэтому оптимальный вариант – получение информации о допустимой глубине залегания водопровода в зимнее время с данным материалом и толщиной утеплителя у производителя или продавца теплоизолирующей оболочки.

Второй способ – самостоятельный расчет утеплителя с использованием формул по известной стандартной методике (СНиП 2.04.14-88 пункт: Расчет тепловой изоляции) затруднен. Приведенные в ней формулы и методология разработаны только для определения параметров изоляционной оболочки от охлаждения окружающей средой трубопроводов с температурой рабочего тела от +20º до +300º С.

Рис. 4 Монтаж наружного водопровода при водозаборе из колодца – схема

В сети можно обнаружить белорусский Технический кодекс установившейся практики ТКП 45-4.02-129-2009. В пункте 3.10 приведены инженерные формулы расчета толщины теплоизолирующего материала для предотвращения замерзания (твердения) жидкости в течение определенного времени при остановке ее движения или времени до начала замерзания в трубопроводе. Формулы имеют сложный вид и рассчитаны на использование специалистами, к тому же они предназначены для подсчета параметров изоляции трубопроводов, расположенных на поверхности земли или внутри помещений (одним из вводных показателей является скорость ветра).

Более быстрый и эффективный способ определения параметров теплоизоляции – использование онлайн калькуляторов, но и в этом случае сложно подобрать калькулятор, способный проводить данные расчеты.

Радикальный и дорогой способ решить проблему расчетов – использовать тепловой электрический кабель, его теплоотдача рассчитывается в ваттах на метр, нужную длину и мощность для предотвращения замерзания во время покупки товара укажут менеджеры по торговле. Преимуществом кабеля является возможность регулировки его температуры вручную или автоматически, поэтому кристаллизация воды в линии с проложенным нагревательным элементом маловероятна при любых ошибках в расчетах.

Также при расчете глубины могут быть полезны коэффициенты, отражающие зависимость расстояния, на котором земля промерзает, от состава почвы:

• для песчано-гравийных грунтов показатель берется равным 1;
• для супесчаных – 1,25;
• в суглинистых и глинистых грунтах показатель – 1,5;
• в торфяных – около 2.

Рис. 5 Схема подключения и глубина заложения водопровода при подаче воды из скважины

Можно ли использовать полипропиленовые трубы для газа

В Западных странах металлические трубы используются только для сборки промышленных трубопроводов. При изготовлении систем подачи воды, газа, используются элементы из пластика. Связано это с эксплуатационными характеристиками материала. Газ по пластиковой трубе проходит без каких-либо затруднений. Перед введением газопровода в эксплуатацию нужно проверить герметичность соединений отдельных элементов, чтобы не допустить нарушения целостности системы.

Разобраться что лучше – трубопровод из металла или пластика, можно сравнив эти два материала. Отличия:

1. Масса — трубы из пластика весят меньше, чем детали из металла. Благодаря этому, монтировать их проще, они не требуют дополнительных креплений на вертикальных поверхностях.
2. Универсальность — при выборе металлических труб нужно учитывать больше факторов, чем при использовании пластиковых деталей.
3. Цена — трубки, изготовленные из полимеров, стоят дешевле металлических.

Трубки из металла выигрывают у пластиковых по показателю прочности, долговечности, устойчивости к механическим воздействиям.

Особенности труб ПНД

Если вы планируете на придомовом участке прокладку системы холодного водоснабжения, я рекомендую использовать именно трубы ПНД. Полиэтиленовые трубы низкого давления обладают рядом уникальных свойств, которые недоступны аналогам из металла или бетона.

Преимущества и недостатки

Главное качество ПНД для наружных систем — легкость монтажа. Прокладка и сборка водопровода не требует специальных знаний. В любом строительном магазине вы найдете трубы из полиэтилена низкого давления различного диаметра, размера и толщины стенки. Помимо этого, изделия из ПНД имеют следующие особенности:

1. Полиэтилен не вступает в химическую реакцию с водой, транспортируемой по водопроводу. То есть жидкость, поступающая в дом, не будет содержать примесей.
2. Трубы ПНД легче изделий из металла в 7 раз. Это облегчает перевозку, монтаж. При прокладке водопровода в траншее не требуется закреплять сеть дополнительными опорами.
3. Гладкая внутренняя поверхность не позволяет образовываться засорам и наростам.
4. Изделия из ПНД поглощают шум, такие трубы удобны при устройстве канализации в качестве стояков.
5. Стоимость изделия ниже, монтаж и транспортировка дешевле, чем металлических или бетонных труб.
6. Срок службы ПНД до 50 лет.

Трубы из полиэтилена выдерживают высокое давление, перепады температур и устойчивы к растрескиванию: если вода в трубе замерзнет и увеличится в объеме, на целостность поверхности это не повлияет. К недостаткам изделий из ПНД относят низкую сопротивляемость высоким температурам окружающей среды. Поэтому использовать их желательно для монтажа подземных трубопроводов водоснабжения.

Методы бестраншейной прокладки

Одним из перспективных методов укладки полипропиленовых труб является бестраншейный монтаж, который отличается такими преимуществами:

• сокращение временных и финансовых затрат;
• сведение к минимуму вреда, наносимого окружающей среде;
• нет необходимости при прокладке рыть траншеи, уничтожать зеленые насаждения, разрушать асфальтовое покрытие.

Сегодня применяются такие методы:

Реновация — это технология, при которой старая труба разрушается одновременно с прокладкой новой. Применяется только в том случае, когда пропускной способности уже не хватает.

1. Санация, то есть замена старых труб на новые. Используют два способа выполнения работ:

• релайнинг, который подразумевает протяжку новой полипропиленовой трубы в старые, но здесь потребуется предварительный осмотр состояния уже стоящей трубы. Надо убедиться, что в ней отсутствуют посторонние предметы, мусор, диаметр старого трубопровода должен быть достаточным для прокладки нового;
• реновация — это технология, при которой старая труба разрушается одновременно с прокладкой новой. Применяется только в том случае, когда пропускной способности уже не хватает.

1. Прокалывание применяется при прокладке полипропиленовых труб с диаметром до 150 мм. Выполняется эта работа в несколько этапов:

• сначала по обеим частям трассы выкапываются два котлована;
• затем в одной из них размещается гидравлический домкрат, толкающий стальную небольшую трубу со стальным наконечником;
• при проталкивании труба наращивается, в ее полость вводится полипропиленовая труба;
• после прокола трубопровод подключается к необходимым системам.

Таким методом можно прокладывать полипропиленовые трубы только на небольшие отрезки, метод отлично работает при необходимости прокладки под домом, трассой, огородом и прочее.

Полипропиленовые трубы для монтажа трубопроводов применяются во многих областях, начиная от простых коммуникаций для дачного хозяйства и заканчивая канализационной либо водопроводной сетью. Сегодня применяются два метода прокладки трубопроводов, но самой оптимальной считается проведение под землей, которая позволяет не трогать надземные сооружения, не портить ландшафт.

Прокладка в земле отличается многими преимуществами, несмотря на необходимость проведения работ по копке котлована. Это позволяет сохранить их в неприкосновенности, вне зоны доступности ультрафиолетовых лучей, механические повреждения тоже сводятся к минимуму.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Как выбирать ПНД трубы?

Есть набор причин, почему потребители отдают предпочтение прокладыванию именно ПНД труб в земле. Приведем несколько:

• Абсолютно не влияет на них коррозия, как следствие, пропускная способность на высшем уровне;
• Фитинговые крепежи помогают обеспечить быструю сборку;
• Долгий срок эксплуатации;
• Температурный режим и его перепады не скажутся на них;
• Легкая гибкость;
• Цена «по карману»

По вышесказанным преимуществам можно с твердостью утверждать, что известный нам вид прекрасно подходит для пролегания под землей. Не опасайтесь повреждений, ведь практически невозможно осуществить. Однако, все-таки бывают такие ситуации, когда происходит постоянное давление. В этом случае необходимо рассматривать уже ее особенности. Например, под создавшиеся условия отлично подойдут изделия под маркировкой PN10. Их выдержка давления достигает 10 атмосфер.

Кроме того, намерение приобрести трубный материал зависит и назначения. Для подачи горячей воды подходит продукция PN 20, PN 25. Она обладает хорошей долговечностью, примерно время службы составляет не менее, чем 50 лет. В их содержание входит специальный армирующий слой стекловолокна или алюминиевая фольга. Он позволяет под повышенной температурой не деформироваться и не размягчаться.

Слабые стороны. Чем обуславливается размер?

В этом разделе отметим один самый интересный момент – неустойчивость к гибкости. Вы можете менять конфигурацию, как захотите, но до определенного момента, пока оно не даст трещины. Но здесь есть решение. На помощь придут уголки или переходники, не позволяющие заломам нанести повреждения.

Акцентируем на диаметре. Прежде всего этот пункт подчиняется длине трубопровода.

• При условии, что длина составляет около десяти – пятнадцати метров и не превышает этого, то оптимальным вариантом станет 20 мм.
• Протяженность, доходящая до тридцати метров, нуждается в трубе с диаметром двадцати пяти (25) миллиметров.
• Масштабные строительства подразумевают под собой уже протяженность более, чем 30 м. В данном случае прокладываются с диаметром 32 миллиметров

Перед покупкой обратите внимание и на внешний вид инструмента. Поверхность не должна быть шероховатой и полной неровностей, наоборот, ее гладкость указывает на качественное производство.

На что еще стоит обратить внимание?

Перед копкой земли подумайте о глубине залегания все конструкции. На это влияет промерзание почвы до 140 см. Тогда рекомендуется закладывать в районе на полтора (1,5) м. Но частные случаи никто не исключает. Вы переживаете об аномальном холоде, тогда можно закопать трубопроводную систему немного поглубже, но не доходите до фанатизма.

Чем примечательны ПНД трубы, так тем, что при прокладке в земле нет необходимости во вспомогательном специализированном оборудовании. Кроме того, материал расширяется при горячей температуре. При этом тогда учитывается введение изгибов в форме P или D. Для создания этих поворотов используются предметы- соединители. Они позволяют определить способ крепления их между собой. Очень важно, чтобы производитель частей был один и тот же.

Таким образом, благодаря ответственному отношению к закупке инструментов и реализации идеи никаких трудностей не возникнет. Даже, не владея специальными навыками, Вы выполните самостоятельно.

Как быть с утеплением

Для этого, к примеру, применяют специальные футляры. Действующий водопровод прокладывается внутри другой трубы, с небольшим диаметром. Что способствует образованию воздушной подушки между стенками разных изделий. Благодаря чему и сохраняется тепло воды.

Либо трубопровод просто заливают, используя полистиролбетон или пенобетон. Это монолитный слой, с основой в виде бетона с небольшим весом и пористой структурой.

Водопровод иногда обматывают утеплителями. Или нагревательным кабелем. Последний прокладывается как внутри, так и снаружи конструкции. Прокладку рекомендуют проводить двумя доступными способами:

1. Двумя линиями параллельно друг к другу.
2. Спиралеобразно, вокруг водопровода.

Не каждая система устроена так, что в ней без проблем повышается давление. Но этот способ защиты способен похвастаться эффективностью.

Когда внутри сохраняется высокое давление, жидкость не замерзает. Даже если отсутствует физическая теплоизоляция.

При монтаже наружных безнапорных разновидностей канализации применяют так называемое соединение в раструб. Главное – отсутствие загрязнений на пластике, тогда соединения приобретут высокую герметичность. Силиконом или жидким мылом смазываются части, требующие соединения.

Обработка герметиком обеспечит дополнительную защиту во время такой работы, как прокладка водопровода из полипропиленовых труб в земле.

Только соблюдение всех требований и технологий позволит получить водопровод, который будет функционировать достаточно долго. И будет способствовать уменьшению эксплуатационных расходов.

Занимаемся установкой фильтров

Если в воде нет окалины или песка, то намного дольше живут такие элементы, как фурнитура на унитазных бачках, стиральные машинки с автоматикой, смесители из керамики.

Достаточно установки самых простых фильтров, с грубой очисткой. Без фильтров водоочистки не желательна прокладка полипропиленовых труб своими руками.

Не стоит отдавать предпочтение фильтрам, которые разбираются вручную. Внутри таких конструкций стоят резиновые уплотнители, чья долговечность оставляет желать лучшего.

Процесс подготовки зависит от того, какую разновидность труб вы выбрали. Если это оцинковка, то мы используем болгарку для нарезания своими руками заготовок нужных нам размеров. Так же это можно сделать и с помощью ножовки.

Металлопластик или полипропиленовые изделия удобнее резать сразу по месту. Даже небольшие промахи по размерам будут не страшны.

При соединении предпочтение отдают двум методам. Например, через коллектор, играющий роль разводки по отдельным приборам, когда для каждого из них есть своя арматура. Или через простой тройник.

Работаем со стальными изделиями

При наличии соответствующих инструментов под рукой, например, таких как сварка, применяется, для соединения конструкции из металла.

Её легко использовать для того, чтобы наварить резьбы. Или отводы, которые были выгнуты на специальном станке, так называемом трубогибе.

Можно воспользоваться плашками или держателями и выполнять работу вручную. Резьбовые соединения выполняются так же, как и в случае вентилей.

О металлопластиковых трубопрокатах

В данном случае соединение осуществляется с помощью фитингов, которые снабжаются накидными гайками. После отрезания трубного участка, переходят к снятию фаски с внутренней стороны, с помощью ножа. Накидная гайка надевается на трубу вместе с разрезным колечком.

Смотреть видео

Помещаем внутрь трубы штуцер от фитинга

Главное – действовать осторожно, иначе кольца с уплотнительными характеристиками сместятся. Гайка закручивается так же осторожно, без резких движений

Изделия с полипропиленовой основой

Для выполнения работы достаточно будет приобрести недорогой паяльник. На внутреннюю фитинговую поверхность воздействуем нагревом, выбрав нужную насадку.

То же самое делаем с концом, где находится полипропиленовая труба. Вставляем одну деталь в другую, ждём, пока всё остынет.

Выбор труб в зависимости от источника воды

В том случае, если прямым источником воды является магистраль, необходимо учитывать лишь наличие коммуникаций. Помните, что в этом случае, трубу надо закапывать несколько ниже от глубины промерзания грунта. Это является обязательным условием.

Если вы хотите разместить свой водопровод от скважины, то должны помнить, что его достаточно редко прокладывают под землей, да еще на необходимой глубине. В таком случае весь трубопровод нужно как следует утеплить. В этой ситуации лучше всего подойдут стальные трубы. Дело в том, что в отличие от всех остальных, они являются более устойчивыми по отношению к холоду.

Условия проведения согласно нормативным документам

Прокладка любого трубопровода, будь то полипропилен либо сталь, определяется нормами. Именно СНиП регламентируют многие технические моменты, которые позволяют выполнить все работы качественно, обеспечивая безопасность. Для прокладки полипропиленовых труб необходимо соблюдать такие требования:

Схема преимущества полипропиленовых труб перед остальными материалами

1. В обязательном порядке учитываем точку промерзания грунта. Обычно она находится на уровне 1,4 метра, поэтому если трубопровод будет находиться на меньшем уровне, то зимой вода в нем просто замерзнет, пользоваться трубой будет нельзя. Поэтому при монтаже необходимо в точности просчитать такие моменты, в будущем это только пойдет на пользу.
2. Прокладка труб во многом зависит от того, какие строения расположены на участке, есть ли недалеко трассы и магистрали, проложенные коммуникационные и прочие инженерные сети. Если вы не уверены, где именно можно прокладывать трубопровод, лучше обратиться в специализированные строительные фирмы.
3. При прокладке под землей также учитываем и особенности рельефа, грунта, в некоторых случаях необходимо производить защиту трубы при помощи специальных кожухов.

Полипропиленовый трубопровод прокладывается при соблюдении таких этапов:

1. Для начала придется подготовить траншею для прокладки, которая должна быть больше диаметра трубы. Так, для труб на 110 мм понадобится траншея с шириной в 600 мм. Минимальное расстояние между стенкой трубы и траншеей должно составлять 20 см. Глубина залегания должна быть больше на 50 см.
2. Дно посыпается песком с толщиной подушки примерно 50-100 мм, после чего песок уплотняется.
3. Прокладка начинается от здания, при монтаже канализационных труб раструб должен смотреть на конец выходящей наружу трубы;
4. Для соединения отдельных элементов применяют специальную смазку.
5. При прокладке канализации надо помнить, что должен соблюдаться уклон в 2 см на каждый м трассы.
6. После укладки трубопровод засыпается песком, утрамбовывается он только с боков. При необходимости перед этим труба оборачивается теплоизоляционным слоем;
7. В самом конце полипропиленовые трубы соединяются с общей магистралью, очистным сооружением и прочее. Делать это надо при помощи полипропиленового припоя.

Какие проблемы могут возникнуть при монтаже?

При прокладке полипропиленовых труб под землей могут возникнуть некоторые проблемы:

• структура грунта не дает возможности копки на необходимой глубине;
• в зимний период грунт сильно промерзает, что может стать причиной повреждения труб;
• на участке имеется строение, обойти которое не представляется возможным.

В таком случае есть несколько выходов, позволяющих решить эти проблемы:

1. При слишком рыхлой либо твердой почве рекомендуется делать прокол, при котором сначала укладывается стальная труба, а уже в ее полость вводится полипропиленовый трубопровод.
2. При промерзании грунта рекомендуют укладывать греющий кабель на протяжении всей трассы. Это требует значительных затрат, расходы в зимний период могут превышать запланированные, но в любом случае такой вариант дешевле, чем постоянный ремонт лопнувших труб.
3. При нахождении на пути следования трассы какого-либо строения либо объекта, повреждать который нельзя, рекомендуется выполнять бестраншейные методы прокладки, то есть прокол. В этом случае можно не только проложить трубопровод, но и защитить его стальным кожухом. При прокладке таких сетей необходимо внимательно смотреть на схему расположения коммуникаций на участке, чтобы не повредить уже имеющиеся.

Начальный этап работ

Пример проекта водоснабжения частного дома
Перед тем как проложить водопроводную или канализационную трубу под землей, понадобится сделать проект. Он должен быть максимально точным, в противном случае система трубопровода будет не функциональна.

В проектной документации в обязательном порядке необходимо присутствие такой информации:

• особенности старой магистрали, если идет замена коммуникаций;
• качество грунта – легкий, глинистый, каменистый;
• площадь участка, где будет трубопровод с учетом разветвлений и входов;
• смета строительных и ремонтных работ.

Прокладка наружного водопровода ведется только на выровненной площадке. Иначе могут возникнуть проблемы с подачей воды из-за трубной деформации.
