На сегодняшний день система теплого пола стала пользоваться большой популярностью. Объясняется это разными причинами. В частности, теплый пол позволяет равномерно прогревать всю площадь помещения. Плюс ко всему, можно достичь отличного микроклимата внутри всего помещения. Однако, чтобы работа электрического подогрева работала корректно, необходимо разобраться с вопросом, как выполнить подключение электрического теплого пола. Именно об этом и пойдет речь в этой статье. В ней будут рассказаны разные варианты выполнения этой работы.
Особенности подключения
Электрический теплый пол подключается главным образом через терморегулятор. Безусловно, подобные работы лучше всего доверить квалифицированному специалисту электрику, однако разобравшись со схемами подключения, можно справиться и самостоятельно. В большинстве случаев на самих терморегуляторах предоставляется схема подключения. Отталкиваясь от нее, можно разобраться во всем самостоятельно. Кроме всего прочего, существует два способа того, как можно подключить электрический обогрев:
- Через щиток.
- Через терморегулятор.
Если выбран вариант с прямым подключением от электрического щитка, то эту линию необходимо обеспечить отдельным автоматом. Это будет хорошо, так как в случае скачка напряжения, автомат сработает и снимет нагрузку с электрических теплых полов. Можно выполнить подключение терморегулятора через розетку.
Если говорить за терморегуляторы, то они сегодня существуют самых разных видов. Например, это могут быть электронные и механические. При их покупке они комплектуются температурным датчиком, клеммами, инструкцией по монтажу и эксплуатации.
Важно! Существует одно важное условие при подключении теплого пола. Максимальный ток, потребляемый электрическими теплыми полами, должен соответствовать максимальному току, который способен пропустить через себя терморегулятор.
Также стоит выделить и другую интересную особенность, которая поможет разобраться с деталями того, как подключить все правильно и быстро. Провода имеют разные цвета:
- Белый – фаза. На схеме преимущественно он обозначается буквой L.
- Синий – ноль. На схемах он изображен буквой N.
- Желто-зеленый – земля.
Что касается проводов, идущих от электрической сети, то они не всегда имеют подобную цветную маркировку. Чтобы найти фазу или ноль, здесь вам потребуется индикатор тока. Если лампочка на индикаторе загорается, значит, это фаза, если нет, то земля.
Читайте также:
Видео: Монтаж одножильного и двужильного нагревательных кабелей
Секреты лечения болей в суставах от нашего постоянного читателя.
Здравствуйте!
Меня зовут Генадий Алексеевич. Я печник со стажем более 20 лет. Занимаюсь как ремонтом так и постройкой русских печей и каминов. Работу всегда выполняю очень качественно и тщательно, что негативно сказывается на состояние суставов. С возрастом боли начались все сильнее, вплоть до состояния, когда я уже не мог работать. Перепробывав множество как медикаментозных так и народных способов лечения, я понял насколько серьезно мое заболевание, так как никакого положительного эффекта не было. Пока я не наткнулся на одно средство, о котором и хочу Вам рассказать.
Это уникальная смесь из самых редких и мощных натуральных целебных веществ. Это средство доказало свою эффективность не только пациентам, но и науке, которая признала его действенным препаратом. Боли в суставах и спине уходят за 10-15 дней, как показали исследования. Главное четко следовать указаниям в методике. Заказать средство в оригинальной упаковке , с гарантией качества можно на

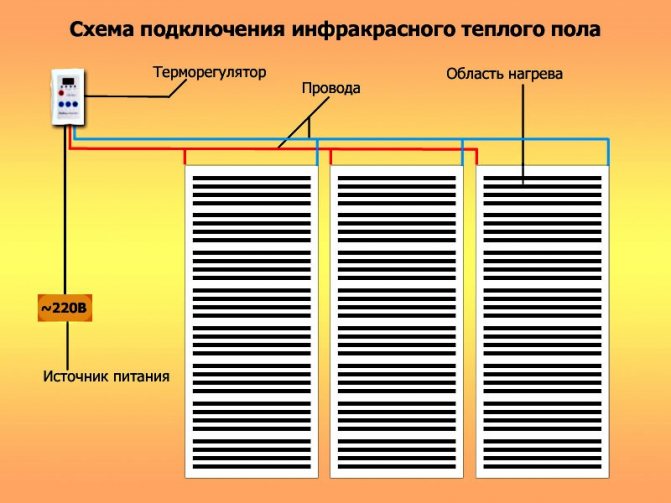

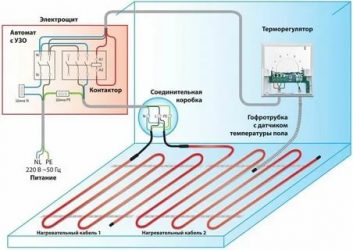

Схема подключения теплого электрического пола.

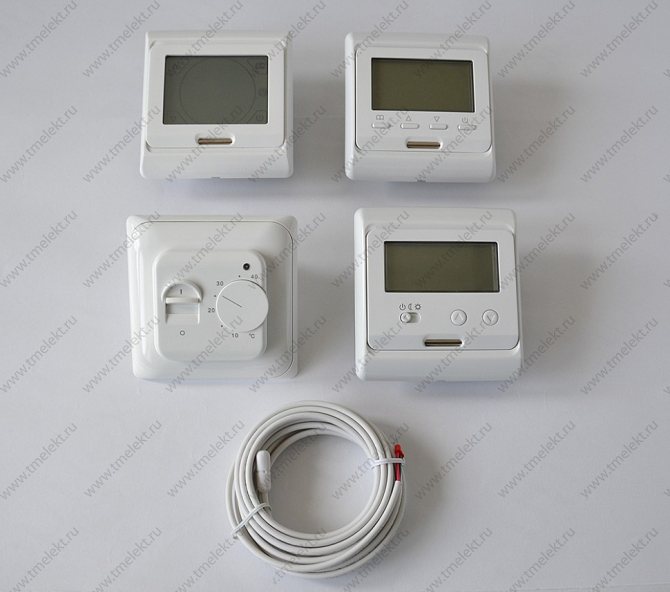

Управляющим элементом в электрическом теплом полу является терморегулятор. В настоящее время существует два основных типа терморегуляторов:

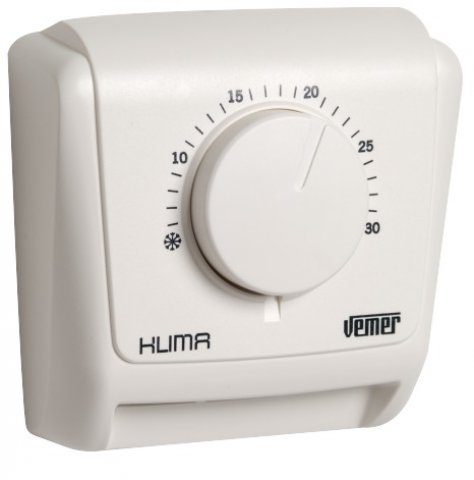

- -механические, где желаемая температура нагрева выставляется механическим реостатом.
- -электронные, где температура нагревательных элементов устанавливается при помощи электронного реле. В таких регуляторах может иметься программирующее устройство, которое может инициировать работу системы отопления в заданные временные периоды.
Терморегуляторы любых типов предназначены для регулировки следующих типов электрических нагревательных элементов:

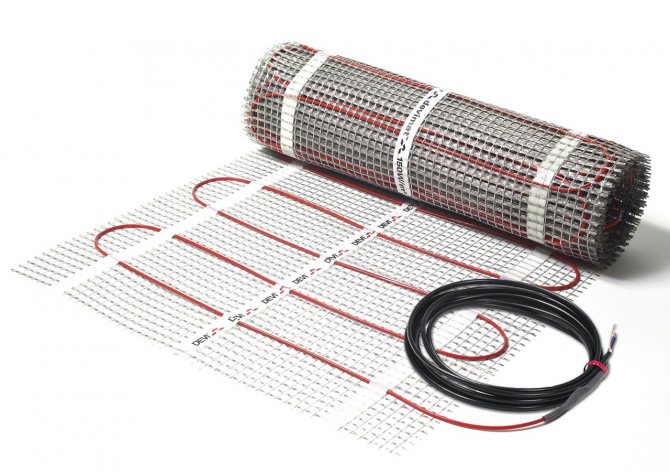

Нагревающий кабель. Он представляет собой электрический кабель с большим сопротивлением, размещаемый в надежной изоляции. При прохождении через кабель электротока он нагревается.
Нагревающий кабель для теплого пола — фото
Следующим типом электрического нагревательного элемента для пола является тепловой мат. В данной конструкции нагревательный кабель размещается на пленке теплоизоляции с заданным шагом.

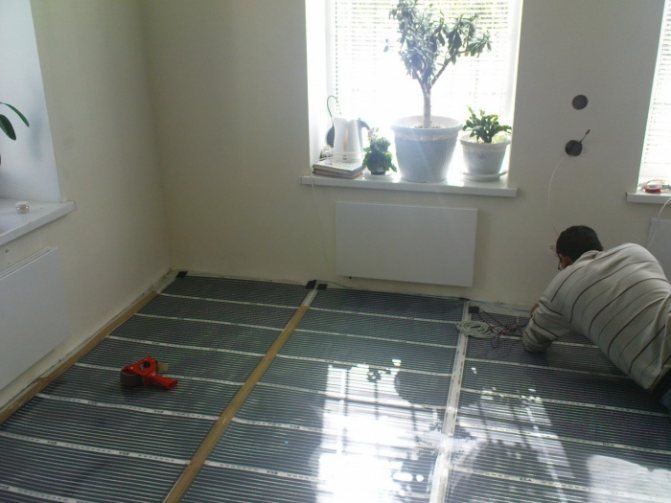

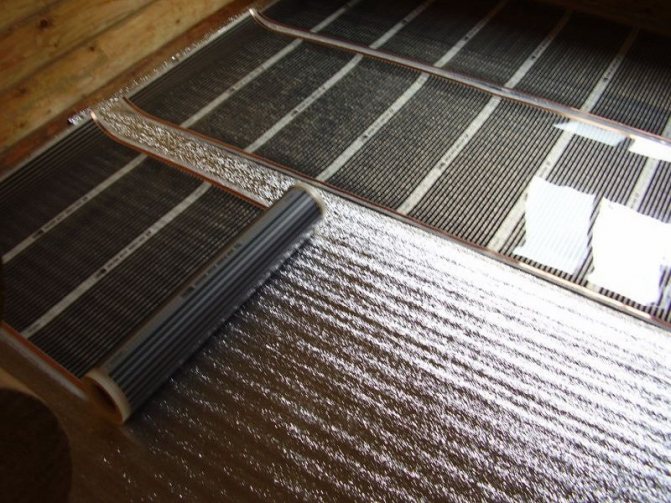

И наконец нагревающим элементом может быть специальная пленка, испускающая инфракрасные лучи. Ее толщина не превышает полумиллиметра и в ее слое монтируется плоская полупроводниковая греющая полоса.
Схема подключения нагреваемого электрического пола через терморегулятор
Подключать нагреваемый электрический пол к кабелю питания необходимо через терморегулятор. Этим достигается экономия затрачиваемого на обогрев помещения электричества.
Как правило, схема подключения проводов изображена на корпусе терморегулятора или в его паспорте. Монтаж терморегулятора можно произвести самостоятельно, не прибегая к услугам сторонних организаций.
К терморегулятору кабель электропитания может быть подведен непосредственно через проводку. Также терморегулятор, а соответственно и сами нагревательные элементы теплого электрического пола могут быть подключены через обычную розетку.

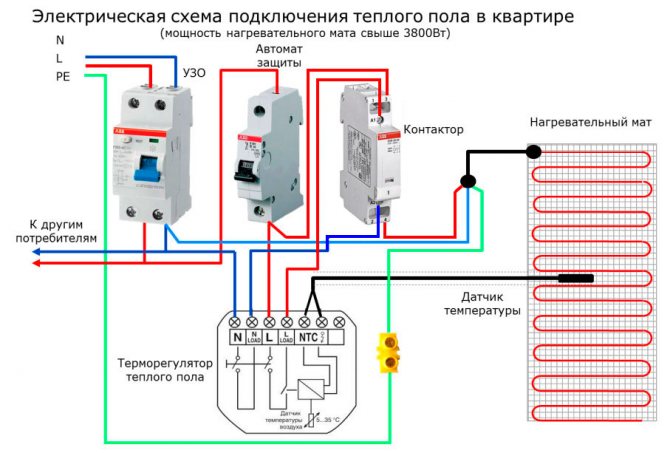

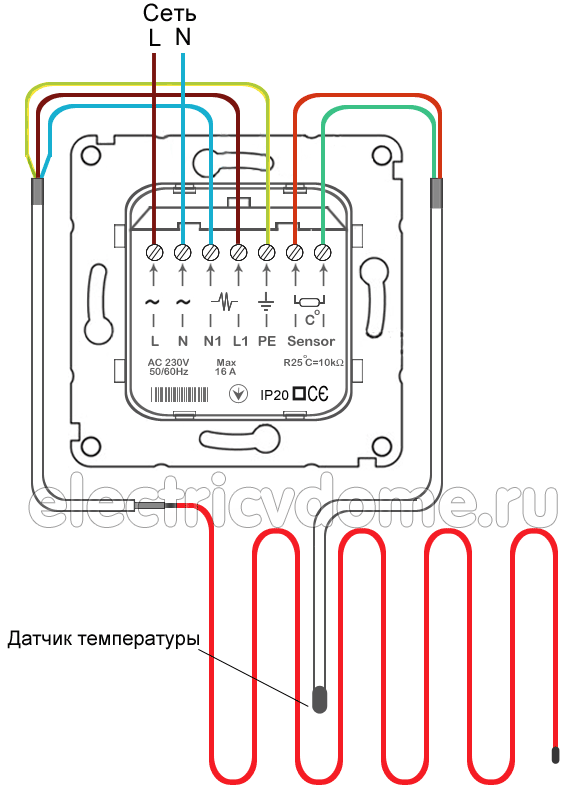

На рисунке ниже приведена принципиальная схема подключения терморегулятора.
Схема подключения терморегулятора — фото
-
Читайте также:
Важно знать, что подключение терморегулятора к сети желательно проводить через отдельный автоматический выключатель.
Один из вариантов схемы подключения приведен на рисунке ниже.
Расчет количества терморегуляторов
Возможно в вашем доме будет несколько помещений, в которых будут монтироваться теплые электрические полы. В этом случае целесообразно предусмотреть монтаж отдельных терморегуляторов и датчиков температуры к каждому контуру отопления. Это позволит избежать дополнительных нагрузок на электросеть. Особенно важно это в том случае, если у обогреваемых помещений имеются разные режимы эксплуатации. Так жилое помещение может обогреваться только во время сна, а ванная – только в период ее использования.
При раздельном монтаже терморегуляторов необходимо предусмотреть монтаж индивидуальных температурных датчиков на каждое обогреваемое помещение.
Схема подключения теплого водяного пола.
Способ подключения теплого водяного пола несколько отличается от электрического пола. Рассмотрим способы подключения теплого пола с жидким теплоносителем к системам отопления.
Вы можете подключить свой теплый водяной пол к магистральному отоплению. Однако таким способом нужно пользоваться с известным вниманием. Возможно, большие теплопотери носителя приведут к тому, что на холод начнут жаловаться уже ваши соседи. Безу ущерба для соседей подключать теплый водяной пол в многоквартирных домах можно в помещениях, где стационарная система переходит на обратное течение. Также в этом случае температура воды в системе отопления не будет излишне горячей.
Большим минусом такой схемы подключения водяных теплых полов будет являться невозможность плавной регулировки температуры теплоносителя. Даже если вы смонтируете на входной и выходной участки нагревательного контура задвижки – все равно температура нагрева будет зависеть от нагрева магистральной системы.
Схема подключения нагреваемого водяного пола к индивидуальной системе отопления.
Практически лишена недостатков схема подключения обогреваемого водяного пола к индивидуальной системе отопления. Однако, такой метод может быть использован только в частных жилищах.
Ниже приведена принципиальная схема подключения нагреваемого водяного пола.
На схеме представлены следующие элементы конструкции:
- Термостатический управляющий клапанный механизм. Сигнал на данную деталь подается от дистанционно установленного датчика температуры. В том случае, если система достигает заданной температуры – он закрывает подачу теплоноситея.
- Балансировочное клапанное устройство. Оно предотвращает холостой проход теплоносителя в контурах отопления. В случае отключения подачи теплоносителя он запускает его по малому кругу без котла.
- Циркуляционный насос, обеспечивающий дополнительное давление теплоносителя в нагревательных контурах.
- Предохранительный термостат. Он размещается на входной трубе теплоносителя и следит за уровнем температуры в системе.
- Электрический привод клапанной группы водяного коллектора. Предназначен для управления клапанами нагревательных контуров.
- Водяной коллектор системы обогрева пола, распределяющий поток теплоносителя по контурам.
- Притворный клапан водяного коллектора (он же байпас), обеспечивает циркуляцию теплоносителя по малому кругу.
- Выносной регулятор температуры теплоносителя системы нагреваемого пола Их в системе может быть установлено несколько, из-за чего вы можете индивидуально регулировать температуру в каждом помещении, оснащенном нагреваемыми теплыми полами.
Со схемой подключения нагреваемого пола с жидким теплоносителем вы также можете ознакомиться, посмотрев обучающее видео:
Видео — Схема теплого водяного пола
Еще одним вариантом подключения нагреваемого водяного пола может стать использование гидравлического разделителя. Он представляет собой специализированную емкость, в которой происходит накопление теплоносителя. Обычно такую емкость монтируют в коллекторном шкафу в специальной стенной нише.
Примерная схема такого подключения приведена на рисунке.
Важным моментом в подключении нагреваемого пола с жидким теплоносителем является установка водяного коллектора. К нему выводятся все контуры отопительной системы, при этом температуру и рабочее давление теплоносителя в каждом контуре можно регулировать индивидуально.
Схема размещения и подключения контуров с жидким теплоносителем
При составлении схемы подключения нагреваемого водяного пола необходимо также просчитывать места расположения отопительных контуров. Очевидно, что они не должны находиться в тех местах, где в помещении будет располагаться стационарная техника.
Существует две основных схема подключения контуров отопления водяного пола: это «змейка» и «улитка» (или «спираль»). В регионах с холодным климатом рекомендуется использовать схему подключения «спираль», так как в этом случае все помещение будет нагреваться достаточно равномерно и поверхность пола не будет испытывать сильных температурных деформаций.
Укладка труб методом — змейкой и улиткой
Система нагреваемого пола может использоваться как самостоятельная система отопления, так и в совокупности с традиционными отопительными радиаторами. При такой схеме подключения сначала к потоку теплоносителя подключаются отопительные радиаторы, а потом, на обратном ходе теплоноситель проходит через контуры напольного отопления.
На данном рисунке представлена комбинированная схема подключения нагреваемого пола.
- Насос, обеспечивающий циркуляцию теплоносителя.
- Отопительные радиаторы,
- Отопительный котел,
- Бак с мембранной перегородкой.
- Управляющее устройство,
- Запорные краны.
Монтаж и введение в эксплуатацию скрытых отопительных систем — достаточно простой процесс, если речь идет не о водяных конструкциях. Электрические схемы отопления подходят для помещений любой конфигурации и назначения, и в отличие от более сложных водяных систем, ограничения по их применению практически отсутствуют.
Установка и обустройство подобного обогревательного элемента заключается в укладке самого теплоносителя и подсоединение его к источнику питания. Это не сложная работа, не требующая специальных знаний и колоссального опыта, но если монтаж самого источника не вызывает много проблем, то как подключить тёплый пол к терморегулятору знают далеко не все.
Особенности подключения терморегулятора
Прежде всего необходимо определить место, где будет установлен терморегулятор. Он будет осуществлять контроль всей работы системы электрического теплого пола. К нему будут подводиться провода от теплого пола. Сегодня существует их большое разнообразие. Например, есть термостаты, в которых уже интегрирован температурный датчик. Монтаж осуществляется на высоте, не более 1,5 метра от пола. Если высота будет большей, то его работа будет некорректной. Более того, выбранное место должно быть полностью защищено от прямых попаданий солнечных лучей.
Перед подключением, необходимо решить, как именно будет осуществлено подключение теплого пола к электричеству схема. То есть непосредственно через щиток или через розетку. Так, в выбранное место устанавливается терморегулятор. К нему необходимо подвести фазу, ноль и заземление. От терморегулятора необходимо сделать штробу, в которую будет погружен провод. Это позволит спрятать все кабеля. В частности, от терморегулятора будет идти две гофрированные шланги, в которые укладывается один кабель для укладки температурного датчика, а второй для запитки всего теплого электрического пола.
Теплый пол от Розетки
Возможно ли подключить теплый пол через розетку?

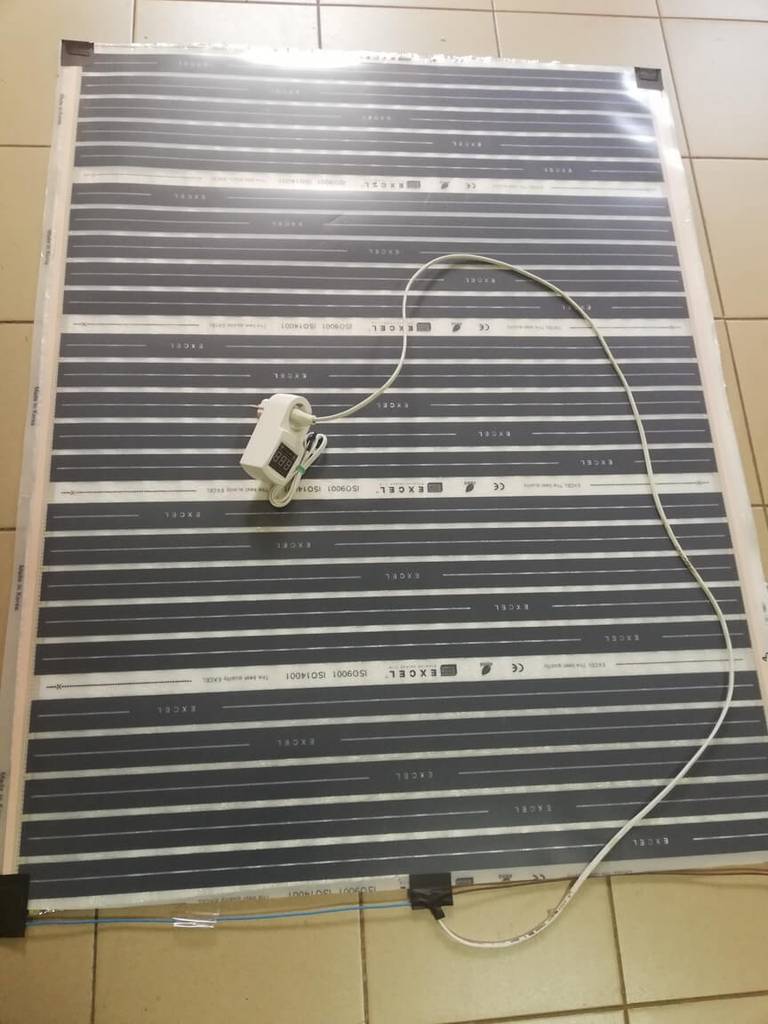

Конечно возможно, особенно если вы используете пленочныйтеплый пол.

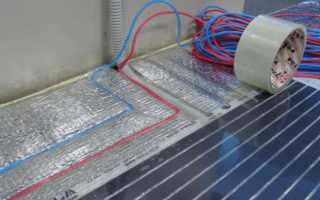

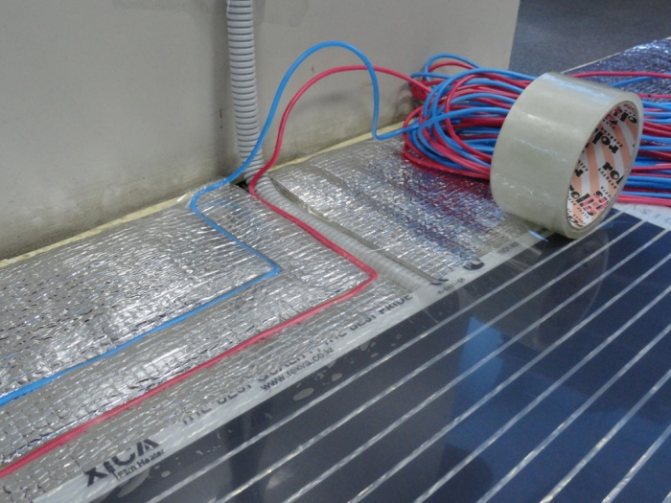

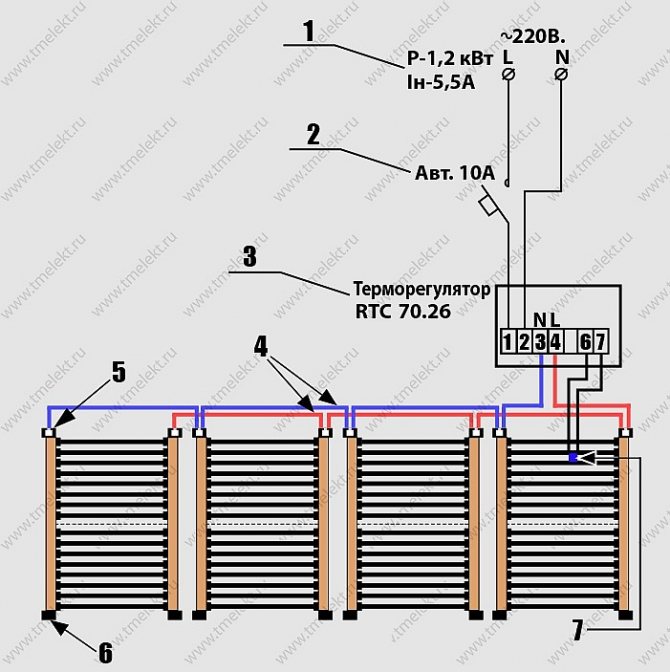

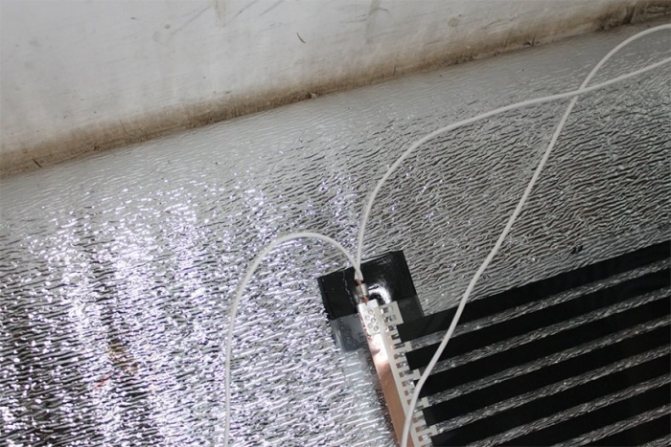

В таком случае достаточно подключить фазу и ноль к пленке черезкабель к медным шинам (обязательно перед тем тщательно заизолировав и выполнив все требованиябезопасности), подключить вилку.
После включения пола к розетке с питанием 220,вы сразу почувствуете нагревание, но из-за отсутствия терморегулятора пленка будетнагреваться максимально, поэтому лучше взять розеточный терморегулятор свыносным датчиком и подключить к теплому полу.
Выносной датчик обычно имеет длину около 2 м\п и прячется непосредственно между пленкой и теплоотражателем.

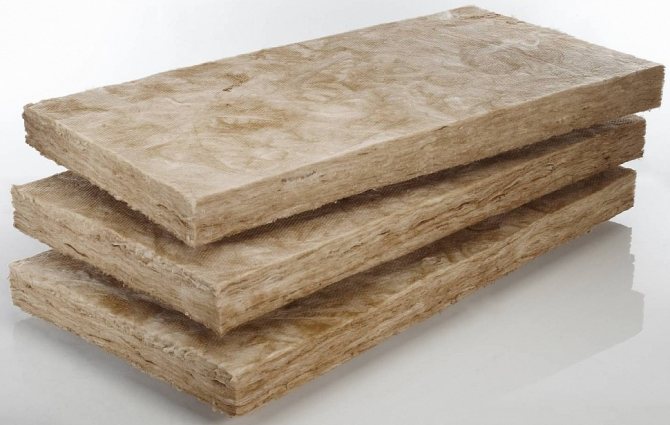

Желательно в таких мобильных теплых полах использовать утеплитель-теплоотражатель толщиной 2-4 мм
Обзор стоимости теплого пола за м2 (Читать)
Кроме пленочного теплого пола через розетку можно подключатьи кабельные и стержневые полы и маты, но без регулятора температуры лишь на малый срок для проверки исправности. Вообще, можно кабель подключать и через розеточный терморегулятор,но обязательно правильно закрепите датчик и следите за техникой безопасности.
Часто задают вопрос, можно ли устанавливать теплый пол отрозетки, т.е. брать питание от розетки к терморегулятору. Все зависит отмощности теплого пола, если площадь пола большая — 10 и более м2, а нагрузка насеть превышает 2 кВт и более, то стоит задуматься и проконсультироваться сэлектриком. При меньшей площади, мы думаем, что можно без проблем. Только вдальнейшем эту линию не стоит перезагружать, например, электрочайником.Старайтесь, чтобы кабель подводки был стандартным для разводки – 2,5 медь ВВн.

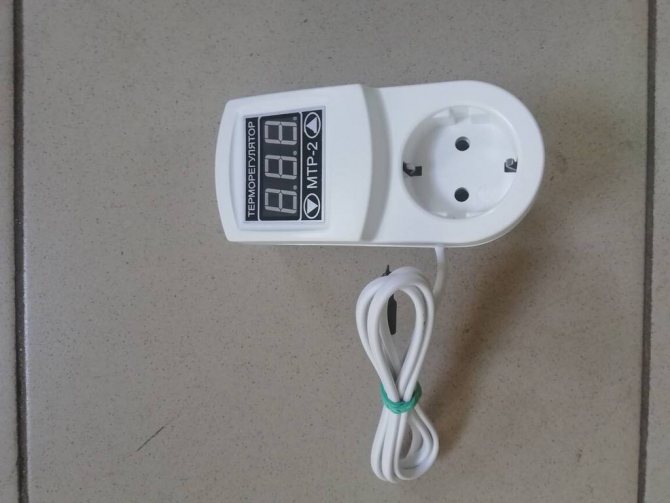

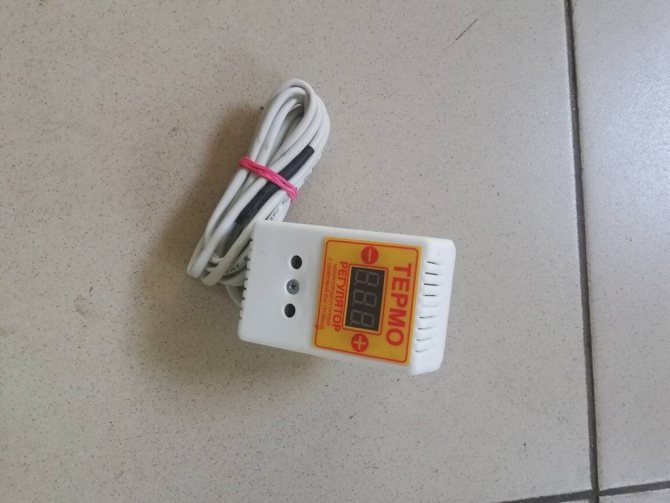

Розеточные терморегуляторы с заземлением слева и без — справа
Будет ли работать теплый пол от центрального отопления, как правильно подключить теплый пол к котлу?
Полезная информация по теплому полу
- Heattherm — теплый пол двужильный кабель и мат
- ThermoPEX для теплого пола — оптимальный вариант для дома
- Бобышки для теплого пола. Маты с бобышками что это?
- Боится ли теплый пол воды. Может ли ударить током?
- Виды электрических теплых полов
- Во сколько обойдется отопление теплым полом в месяц
- Водяной теплый пол в деревянном доме
- Водяной теплый пол под ламинат. Стоит ли?
- Водяной теплый пол. Преимущества и недостатки.
- Время монтажа теплого пола. Сколько займет?
- Выбор электрического и водяного теплого пола
- Где установить гребенку или коллектор теплого пола?
- Для какого теплого пола подходит инфракрасная пленка?
- Для чего нужен кислородный барьер?
- Для чего нужен насос в коллекторе?
- Для чего нужна демпферная лента в теплом полу
- Для чего нужны расходомеры в теплом полу?
- Зачем нужны расходомеры, смесительный узел и евроконус?
- Как выбрать мощность теплого пола
- Как выбрать нагревательный мат теплого пола
- Как выбрать насос для водяного теплого пола?
- Как выбрать насос теплого пола. База насоса
- Как делать первое включение теплого пола?
- Как дешево, экономно сделать теплый пол?
- Как заменить датчик теплого пола если он замурован?
- Как купить надежный теплый пол?
- Как надежны терморегуляторы? Ремонт и замена регулятора
- Как отличить стержневой теплый пол от подделки?
- Как подключить датчик теплого пола?
- Как проверить роботу монтажников по теплому полу?
- Как работает система водяного теплого пола? Принцип работы
- Как рассчитать количество контуров гребенки?
- Как рассчитать количество контуров коллектора?
- Как рассчитать количество трубы на квадратный метр?
- Как рассчитать материалы на водяной теплый пол?
- Как сделать теплый пол если нельзя сделать стяжку!?
- Какая должна быть стяжка для теплого пола
- Какие бывают виды теплого пола?
- Каким должен быть бетон и стяжка теплого пола?!
- Какого цвета выбрать трубу теплого пола?
- Какое напольное покрытие можно использовать для теплого пола?!
- Какое напольное покрытие можно использовать для теплого пола?!
- Какое напольное покрытие можно использовать для теплого пола?!
- Какой должна быть температура теплого пола
- Какой кабель подходит под плитку, а какой в стяжку?
- Какой котел лучше использовать для теплого пола?
- Какой крепеж используется в водяных теплых полах
- Какой теплый пол лучше выбрать под плитку?!
- Какой теплый пол лучше? Какой выбрать водяной или электрический
- Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
- Какую подложку для теплого пола выбрать?
- Калькулятор теплого пола
- Когда целесообразен монтаж водяного теплого пола ?
- Контура теплого пола, какие бывают?
- Куда девать остаток нагревательного кабеля . Можно ли резать?
- Латунь или нержавейка? Какая гребенка лучше?
- Лучшие водяные теплые полы и их рейтинг
- Лучшие электрические теплые полы и их рейтинг!
- Маты с бобышками для водяного теплого пола. Что это?
- Минусы и недостатки водяного теплого пола
- Можно ли … теплый пол? Ответы!
- Можно ли подключить радиатор к коллектору?
- Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
- Монтаж
- Монтаж ламината на теплый пол своими руками
- Монтаж стержневого теплого пола?
- Монтаж электрического и водяного теплого пола своими руками
- Обзор стоимости теплых полов за м2, стоимость монтажа
- Основание под водяной теплый пол. Виды и способы укладки.
- Основные составляющие водяного теплого пола.
- Особенности конструкции бойлеров Ento
- Отличие двужильного от одножильного нагревательного кабеля?
- Отличие механического терморегулятора от программируемого
- Отличие сплошной пленки от классической полосочной?
- Отопление дома теплым полом. Стоит ли?
- Отопление теплым полом
- Отчет об отправке
- Официальный сайт теплого пола
- Перегревается ли стержневой теплый пол?
- Плиточный клей для теплого пола, какой использовать?
- Плюсы и минусы электрических и водяных теплых полов
- Подключение электрического и водяного теплого пола
- Подложка под водяной теплый пол. Для чего она нужна?
- Почему мат теплого пола, не кабель?
- Почему электрический теплый пол не греет
- Правильный водяной и электрический теплый пол
- Правильный шаг укладки водяного и электрического теплого пола
- Преимущества водяного теплого пола перед радиаторным отоплением.
- Преимущество стержневого теплого пола
- Прогреет ли теплый пол 5-6 см стяжки?
- Проектные работы
- Расчет теплого пола водяного и электрического
- Ремонт нагревательного кабеля теплого пола
- Ремонт электрического и водяного теплого пола
- С чего состоит система водяного теплого пола
- Система водяных и электрических теплых полов
- Система управления водяным теплым полом. Что такое сервопривод?
- Сколько потребляет нагревательный кабель? Его мощность.
- Сколько потребляет теплый пол?
- Сколько энергии потребляет пленочный теплый пол?
- Способен ли терморегулятор экономить электричество?
- Справочная
- Стандартная пленка Felix Excel и ее конструкция
- Стоит ли экономить на терморегуляторе?
- Схема укладки теплого пола
- Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
- Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
- Тепло инфракрасного от инфракрасного теплого пола Felix Excel
- Теплоизоляция под плитку для теплого пола
- Теплые полы в гипермаркете
- Теплый пол 27 ua или 24 на 7, длительность работать?
- Теплый пол без стяжки
- Теплый пол в бане и сауне, как реализовать?
- Теплый пол в ванной и санузле. Как реализовать?
- Теплый пол в ванную электрический и водяной
- Теплый пол в стяжку водяной и электрический
- Теплый пол в частном доме
- Теплый пол и его эпицентр температуры
- Теплый пол из металлопластиковых труб
- Теплый пол на балконе и лоджии. Как осуществить?
- Теплый пол на кухне. Где можно размещать?
- Теплый пол от печки или камина, как сделать?
- Теплый пол от Розетки
- Теплый пол от центрального отопления или котла
- Теплый пол под деревянный пол
- Теплый пол под ковролин
- Теплый пол под ламинат
- Теплый пол под линолеум
- Теплый пол под линолеум на деревянный пол
- Теплый пол под плитку
- Теплый пол своими руками
- Теплый пол, цена на 2021 год. Обзор цен теплых полов
- Терморегулятор водяного теплого пола. Какой выбрать?
- Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
- Труба для теплого пола 16 диаметра
- Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
- Укладка теплого пола, как осуществить? Как правильно сделать
- Управление теплым полом. Какие бывают системы?!
- Устройство теплого пола водяного и электрического
- Утепление и подложки под теплый пол
- Чем гребенка отличается от коллектора?
- Чем зафиксировать трубу теплого пола?
- Чем и как закрепить нагревательный кабель теплого пола
- Чем отличается нагревательный мат от кабеля?
- Что лучше водяной теплый пол или электрический?
- Что подобрать для теплого пола без стяжки?
- Шаг укладки теплого пола электрического и водяного?! Расчет
- Электрический теплый пол плюсы и минусы
- Консультация
- Тестовая статья
- Доставка и оплата
- Сотрудничество теплый пол оптом
- Документация
- Водяной теплый пол в многоэтажном доме и в квартире. Подключение
- Как сделать замер площади под теплый пол самостоятельно?
- Можно ли укорачивать нагревательный кабель или мат теплого пола?
- Связаться с нами
Показать больше
Как рассчитать количество терморегуляторов
Как уже стало ясно, подключить электрический обогрев возможно через терморегулятор. Поэтому прежде всего необходимо разобраться с тем, какое будет количество терморегуляторов. Прежде всего следует определить, сколько комнат будет отапливаться именно таким способом. Если их будет несколько, то рекомендуется в каждом отдельном помещении установить индивидуальный терморегулятор. Безусловно, это выходит довольно-таки затратно, но так, вы сможете контролировать температуру в каждом отдельном помещении.
Такое решение имеет массу плюсов. Например, если стелиться электрический теплый пол в подсобном помещении, то там необходима температура одна, а в жилом иная. Как следствие, полностью исключается вероятность того, что на электросеть будут оказываться сильные нагрузки.
Важно! Наличие в каждом отдельном помещение терморегулятора, позволит выставить программу. Например, в некоторых помещениях, можно отключать обогрев на ночь, или, наоборот, включать.
Установка нескольких терморегуляторов также влечет за собой и то, что на каждый из них устанавливается индивидуальный температурный датчик. Только так вся система будет работать исправно, а во всем помещении вы сможете поддерживать комфортную температуру. Итак, ознакомившись со всеми особенностями подсоединения электрического теплого пола, рассмотрим небольшие инструкции по последовательности всего процесса.
Подключение через розетку
Весь технологический процесс состоит из нескольких этапов. Прежде всего устанавливается термостат. Он может быть накладной или встраиваемый. Если установка будет скрытой, то изготавливается штроба для прокладки кабеля. Далее к распределительной коробке необходимо подвести фазу, ноль, заземление. Все это выводится из розетки. Далее в штробу кладете два кабеля (от термодатчика и нагревательного элемента электрического теплого пола). Подключается все согласно предоставленной схеме от производителя.
Инструкцию подключения инфракрасного пола

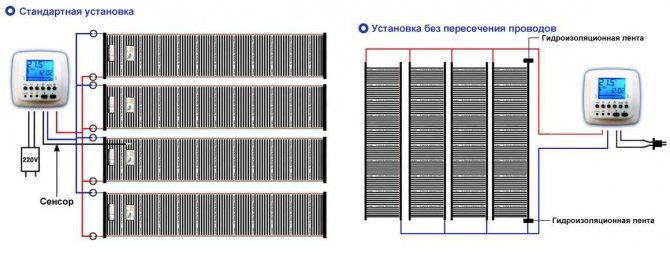

Пленочный инфракрасный пол сегодня часто используется для организации отопления внутри помещения. В этом случае в качестве нагревательного элемента выступает нагревательный мат. На нем имеются полоски углеродного полимера. Принцип и схема подключения сводится к следующей простой инструкции:
- Прежде всего укладываете нагревательный мат по всей длине помещения. Концы, где выходят провода должны быть направлены в сторону терморегулятора. Так, вы сможете сэкономить на проводе.
- Каждый стык на инфракрасной пленке заклеиваете скотчем.
- Между слоями ИК-пленки помещаете специальные клеммы. Один конец клеммы должен сверху, где имеется медная шина.
- Далее клеммы зажимаются плоскогубцами.
- К этой клемме подсоединяется провод, также на зажимах.
- Каждый последующий мат подсоединяется по такой же схеме.
- Каждую клемму необходимо заизолировать битумным скотчем.
- Между собой все отдельные маты соединяются таким же способом, то есть последовательным.
Вот по такой схеме осуществляется подключение инфракрасной пленки. Дополнительно вы можете посмотреть видео в конце этой статьи, чтобы наглядно увидеть все эти технологические нюансы. Только так вы сможете закрепить всю теорию практикой.
Применение
Инфракрасный теплый пол используют как систему для дополнительного обогрева помещений в загородных коттеджах и домах, в квартирах и офисах высотных зданий. В качестве основной системы отопления ее применяют для небольших складских помещений, теплиц.
Вам это будет интересно Электросхема квартиры
Также при помощи инфракрасного теплого пола очень многие владельцы частных домов обогревают входное крыльцо, полимерные трубы водоснабжения.
На заметку. В некоторых случаях такую систему используют для обогрева несущих холодных стен. Это позволяет сделать угловые комнаты в высотных домах более теплыми, снижая расходы на отопление на 20-30%.
