Как можно своими руками поднять ворота в гараже и зачем это нужно

Есть пословица «Сдал сопромат, сдал всё». А ещё, некоторые гаражные «знатоки», любят уверять, что они сделали «жёсткие ворота». Грамотные инженеры в курсе простой истины – «жестких металлических конструкций нет», а инженер-кораблестроитель, услышав про сопромат, усмехнётся, и скажет что «Сопромат – частный случай Строительной механики, в котором не учитывается движение». Это мы к вопросу, зачем иногда необходимо поднять гаражные ворота. Теперь немного подробнее, как это сделать.

Как поднять гаражные ворота и что надо делать

Как поднять ворота в гараже – об этом думают немало владельцев. Ведь в процессе времени дает усадку и само строение, и изнашиваются завесы.
В основном по этим причинам и происходит смещение ворот. В данной статье мы и решим, как поднять гаражные ворота. Также у вас будет возможность посмотреть видео по данной теме, и по фото вы сможете увидеть отдельные моменты выполнения работы.

Основная проблема с воротами гаража

Старые конструкции ворот гаража из листового пятимиллиметрового металла способны выдержать огромную нагрузку, при этом тяжеленная конструкция вывешивалась на раме из тавровой балки шириной до 20 см. Поднимать или ремонтировать приходилось не чаще, чем раз в 20 лет, и в основном из-за износа петель.

Поднять гаражные ворота или даже просто снять с петель самому, без помощи соседей, практически невозможно, поэтому подобные работы всегда выполнялись бригадой, как минимум, из трех – четырех человек. Современные ворота гаража приходится поднимать и снимать чуть ли не каждые пару лет, в основном из-за тонкого металла или безграмотной конструкции гаража:

• Фундамент гаража под пороговой балкой просел вместе со стеной, соответственно,открыть створки стало невозможным, нижний край просто цепляется за отмостку;
• Деформировались или износились петли ворот, появился наклон створок;
• Размеры дверного проема гаража не позволяют парковать машины с высоким клиренсом или высокой посадкой кабины, например, Газели или VWT4, на худой конец, УАЗ-Патриот.

Как увеличить ворота гаража! с деревянной крышей!!!

Гараж 7 / Поднимаем ворота

Как самому поднять гаражные ворота? Три способа поднятия ворот в гараже своими руками

Увеличить проект гаражных ворот

Данный способ используется нечасто, так как является весьма трудоемким.

По высоте

Сначала выполняется демонтаж расположенной вверху балки ворот. Поднятие плиты осуществляется посредством нескольких домкратов, устанавливаемых по ее краям. На и под домкраты нужно установить платформы, чтобы они устойчиво стояли на полу. На верхнюю платформу ставится балка из металла, служащая упором.

Плиту необходимо поднимать медленно (каждый край на десять сантиметров за раз). В появившийся зазор требуется ставить по два кирпича либо уголки из металла.

Каждая плита по очереди приподнимается на необходимый уровень. После этого под приподнятой крышей делается кладка кирпича.

В ширину

Для увеличения ширины проема понадобится монтировать горизонтально расположенную балку из 2 уголков (ширина полки – семьдесят пять миллиметров). Требуется создать разметку на передней стене над проемом.

Посредством перфоратора в стеновой поверхности создается отверстие шириной восемь миллиметров и глубиной, равняющейся ширине полки уголка. Выполняется штробление отверстия с внутренней части стены. От уголка отрезаются 3 части (по линии габарита), утапливаемые в созданное отверстие и свариваемые буквой «П».

Аналогично производятся работы с внешней стороны стеновой поверхности. Для предотвращения деформации сформированной рамы нужно повысить прочностные показатели и жесткость, наварив перемычки (поперечно).

Поточный ремонт ворот

В ремонте следует различать две операции, совершенно разные по трудоемкости и сложности выполнения:

1. Поднять одну или обе створки, без демонтажа рамы, стоек или корпуса, на которых закреплены ворота гаража;
2. Капитальный ремонт или замена рамы, в этом случае приходится разбирать кладку и поднимать или удалять сварную рамную конструкцию, на которой вывешиваются створки.

Как поднять ворота в гараже

Самая простая и доступная процедура, при наличии навыка можно постараться приподнять даже очень тяжелую створку в одиночку. Например, если износ поверхности трения петель достиг своего предела, и ворота гаража стали цеплять за верхний край отмостки, необходимо вставить ремонтные шайбы. При этом обратите внимание, правильным будет установка двух тонких стальных шайб из каленой полированной стали. Суммарная толщина шайб должна быть такой, чтобы увеличить высоту створки ворот гаража над пороговой балкой. Каждая шайба имеет вырез на ширину поворотной оси петли и смазывается только с одной стороны.

В этом случае нет необходимости даже поднимать и снимать ворота гаража, достаточно просто приподнять их на высоту в несколько миллиметров, чтобы вставить в образовавшуюся щель в петлях по паре стальных шайб. Чтобы поднять створки ворот, необходимо вывернуть их на угол более 90 о , затем под нижний срез створки, как можно ближе к оси вращения, установить деревянный или стальной клин. Несколько ударов по клину помогут поднять ворота на 2- 3 мм. Далее можно вставить подкатной домкрат, поднять створку на любую высоту и даже снять ее при необходимости. Если петли полностью вышли из строя, приходится поднимать и переваривать.

Таким же способом выполняют ремонт, если из-за деформации петель или каркаса ворот гаража произошло провисание створок. В этом случае под край створки, как можно дальше от оси вращения, устанавливают домкрат и начинают медленно поднимать, осаживая кувалдой место деформации петли или каркаса. Если в конструкции створки имеется калитка, ее нужно зафиксировать болтами или стяжкой, но не снимать. Чаще всего за 5- 6 переходов удается отрихтовать ворота, если нет, нужно поднимать на максимальную высоту, устанавливать домкрат в горизонтальном положении с упором на противоположную стойку рамы и «выдавливать геометрию» каркаса до полного выравнивания балок и петель.

Уменьшение перемычки

Этот вариант подъема створок можно назвать одним из самых сложных и затратных по времени и силам. Но получаемый результат можно считать самым эффективным. Этот вариант еще называется подъемом рамы. Для его реализации потребуется полностью снять створки гаражных ворот. В некоторых случаях раму можно не демонтировать, но необходимо освободить ее от фиксаторов, которые удерживают ее в стене. Это могут быть металлические куски арматуры, которые загнаны в отверстия. Проще будет выполнить подъем, если в верхней части рамы в качестве перемычки применяется кирпичная кладка. В этом случае достаточно будет убрать один или несколько рядов. Все будет зависеть от требуемой высоты подъема рамы гаражных ворот.

Если над перекладиной рамы находится бетонная перемычка, тогда придется приложить больше усилий. При использовании стандартного элемента будет возможность поднять ворота примерно на 10 см. Это связано с тем, что как раз на этом уровне находится бетон, а дальше идет армирование. Потребуется перфоратор с длинным буром. Диаметр бура подбирается в 10 или 12 мм. Болгаркой отмечается линия, по которой будет осуществляться сверление. Она должна быть горизонтальной и находится непосредственно под армированием. Подряд сверлятся отверстия без большого зазора. Следующим шагом устанавливается зубило и начинается отбивание верхней части перемычки. Как только задача завершена, необходимо убрать остатки бетона и выровнять поверхность перемычки.

Следующим шагом будет подъем рамы на необходимую высоту. Если металлические фиксаторы уже срезаны, необходимо пройтись перфоратором с зубилом в тех местах, где рама забетонирована в стене. Она должна быть полностью освобождена и свободно перемещаться. Поднять раму можно двумя способами:

• клиньями снизу;
• домкратом сверху.

В первом случае действовать необходимо начиная от середины. В этом место подкладывается прочный лом и начинается медленный подъем. С краев начинать не стоит, т. к. раму ворот просто заклинит в проеме. После небольшого подъема, необходимо подставить деревянные распорки под раму. Далее можно переходить поочередно к левому и правому краю. Как только один из них будет поднят, то под него также подкладывается клин. Стоит понимать, что крайние точки, могут поддаваться сложнее, чем центральная. Когда удастся добиться большого зазора, в него устанавливается один или несколько подкатных домкратов.

Дальнейший подъем производится с использованием домкратов. При этом важно действовать синхронно с помощником или выполнять подъем на небольшой уровень на каждом домкрате поочередно. Не стоит пытаться сделать все быстро, т. к. раму может перекосить. Если это произошло, тогда необходимо опустить один из домкратов и постучать кувалдой по раме гаражных ворот. Операцию можно выполнить и другим образом. При невозможности поместить распорки и домкрат под порог рамы необходимо сделать это под ее верхнюю перекладину. Домкраты в этом варианте монтируются таким образом, как показано на схеме выше. Под них делаются высокие подставки из балок. Сверху на головку укладывается прокладка из доски, чтобы не было соскока. Подъем рамы ворот гаража также необходимо осуществлять равномерно.

Обратите внимание! В некоторых случаях порог может быть соединен с фундаментом, поэтому поднять его не получиться. Тогда стойки рамы обрезаются, и верхняя часть поднимается отдельно. После этого небольшие отрезки рамы ворот потребуется доварить из уголка.

После такой операции петли ворот переваривать в большинстве случаев не требуется, т. к. они монтируются на свое обычное место. Вопрос возникает в отношении нижней части ворот, т. к. там образуется щель, равная высоте подъема рамы. Ее можно закрыть, наварив на ворота листовой металла. Она также подойдет для образования порога, который предотвратит попадание дождевой воды внутрь помещения. Последний вариант необходим, если ворота изначально находились слишком низко.

Пример простого решения в сложной ситуации

Итак, новый автомобиль не проходил по габаритам верхней части проёма гаража. 6-7 см. по ширине самого авто, 14 см. справа — слева, в местах установки рейлингов на крыше (кстати, одна из самых частых причин, когда надо поднять ворота по высоте!).

Некоторые гаражные умельцы сразу посоветовали разборку верхней части проёма, (уменьшить количество рядов кирпича – общепринятый подход), заново обварить раму, таким образом, увеличив высоту проёма. На самом деле поднять всю верхнюю часть на 14 см. (2,5 ряда кирпича) очень сложно, но этого и не требовалось. Как была решена проблема.

1. В полу гаража (бетонный, как и заезд с уклоном примерно 2 метра длинной) продолбили канавки шириной в 2 – 2,5 шины каждая, глубиной 10 см. Одновременно был понижен уровень въезда, чтобы избежать задевания крышей авто верхней рамы в случае манёвра при выезде. Дно колеи застелили рифленым металлом, закреплённым к полу.
2. На примере другой машины (гаражные кооперативы хороши тем, что всегда найдётся почти такая же машина – в данном случае без рейлингов). Учли разницу в высоте шин. Определили зазор между крышей авто и верхней рамы в максимально разгруженном состоянии – 7 см.
3. Слева и справа, в верхней части проёма выпилили по 60 см. швеллера (среднюю часть при этом подпёрли балками на всякий случай). Выбили несколько кирпичей, и обварили получившиеся П-образные прорези швеллером, который закрепили в кирпич.
4. Спокойный заезд-выезд проверили на нужной машине, убедились, что всё сделано правильно.
5. После этого пришлось немного поднять нужные листы, поскольку ворота перестали закрывать эти отверстия, что было сделано по месту, после того, как створки уже были поставлены на места.

На этом работы были закончены. Заняли они три дня, потребовалась помощь соседа по гаражам, мучится с задачей как поднять всю верхнюю часть рамы (одновременно нарастив ворота) не пришлось.

Надеемся, что когда перед Вами встанет похожая проблема, эта статья поможет проявить смекалку, использовать простые пути решения, а не пытаться решить задачу в лоб, как советуют знатоки из Интернета.

Покупка материалов и выбор инструмента

Конечно, можно пригласить специалистов, которые это сделают быстро и качественно. Однако, не у всех имеется достаточно средств для оплаты работы наемных рабочих и покупки используемых ими материалов. Нередко мастера требуют закупку нового металла, стоящего на порядок дороже уже бывшего в употреблении.

В свою очередь, владелец гаража может подобрать необходимый металлопрокат в организации, занимающейся сбором металлолома. Материал, выбранный из лома, может стоить в 2-3 раза меньше, чем придется заплатить за новый металлопрокат. При этом, крепости металлоконструкций, изготовленных из старого металла, вполне хватает для обеспечения прочности готового изделия.

А вот на инструменте и оснастке экономить не рекомендуется. Необходимо подготовить рабочее место, установив необходимой высоты крепкие строительные леса – при выполнении работ человека должно быть в устойчивом положении, что исключит его падение с работающим инструментом и получение травм.

Перфоратор и углошлифовальная машина должны быть мощными, а такая оснастка, как сверла и отрезные круги необходимо приобретать хорошего качества, от чего будет зависеть быстрота выполнения работы и безопасность работника.

Например, для пропила кирпичной стены рекомендуется использовать специальные отрезные алмазные круги. Для сварки достаточно использовать небольшой инверторный сварочный аппарат, работающий от обычной сети на 220V и сваривающий металл электродами диаметром 3-4 мм.

Хочется добавить, что браться за такую работу должен человек, хотя бы немного представляющий, как использовать специализированное оборудование, и обладающий небольшими практическими навыками в применении таких инструментов.

Инструменты и оснастка

• Леса строительные;
• Мощная углошлифовальная машина;
• Перфоратор или мощная дрель;
• Отвес;
• Уровень строительный;
• Инверторный сварочный аппарат;
• Сварочная маска (рекомендуется выбирать маску типа «Хамелеон»);
• Сварочные рукавицы и желательно сварочный костюм;
• Два отрезных круга по металлу;
• Отрезные круги по бетону, один из которых максимального диаметра (фото 3 и 4);
• Сверло по металлу d=8,5 мм;
• Сверло по бетону d=8 мм;
• Электроды МР3 диаметром 3 мм, хотя можно работать и электродами в 4 мм;
• Молоток;
• Долото;
• Ключ рожковый/накидной на 13 для анкерных болтов;
• Полиэтиленовая пленка для защиты помещения гаража от пыли;
• Респиратор для защиты дыхательных путей;
• Специальные очки, защищающие глаза от попадания пыли и мелких камешков, образующихся при проделывании каналов под новую раму ворот;
• Одежда, максимально защищающая участки тела от попадания пыли.

Фото 3. Набор отрезных кругов по бетону

Фото 4. Отрезной круг по бетону максимального диаметра

Материалы

• Уголок с шириной полки 40-75 мм для наращивания рамы ворот (ориентироваться на уголок, из которого уже изготовлена рама);
• Уголок с шириной полки 30-35 мм для каркаса ворот;
• Обрезки листа толщиной 2-2,5 мм.

Количество металлопроката и размеры листа рассчитываются исходя из площади, на которую будут увеличиваться ворота.

Уровень порога

Этот вариант увеличения высоты ворот своими руками не подразумевает демонтаж ворот и является одним из простых вариантов. Стоит заметить, что реализовать его можно только в том случае, если высота порога будет достаточной и есть небольшой запас. Не стоит прибегать к этому методу в том случае, когда нижняя часть рамы находится практически на уровне дороги. Для реализации задуманного потребуется установить горизонтальные распорки, которые временно зафиксируют раму. Створки ворот открываются и выполняется демонтаж нижней части рамы.

Выбрасывать его не стоит, т. к. этот элемент будет задействован на своем месте. Для следующего шага необходим отбойный молоток или мощный перфоратор. Потребуется сбить часть бетонного порога. После достижения требуемого уровня нижняя часть рамы ворот приваривается на свое место и горизонтальные распорки убираются. Можно приступить к заливке порога цементным раствором.

Как поднять ворота в гараже своими руками

Самая простая и доступная процедура, при наличии навыка можно постараться приподнять даже очень тяжелую створку в одиночку. Например, если износ поверхности трения петель достиг своего предела, и ворота гаража стали цеплять за верхний край отмостки, необходимо вставить ремонтные шайбы. При этом обратите внимание, правильным будет установка двух тонких стальных шайб из каленой полированной стали. Суммарная толщина шайб должна быть такой, чтобы увеличить высоту створки ворот гаража над пороговой балкой. Каждая шайба имеет вырез на ширину поворотной оси петли и смазывается только с одной стороны.

В этом случае нет необходимости даже поднимать и снимать ворота гаража, достаточно просто приподнять их на высоту в несколько миллиметров, чтобы вставить в образовавшуюся щель в петлях по паре стальных шайб. Чтобы поднять створки ворот, необходимо вывернуть их на угол более 90 о , затем под нижний срез створки, как можно ближе к оси вращения, установить деревянный или стальной клин. Несколько ударов по клину помогут поднять ворота на 2-3 мм. Далее можно вставить подкатной домкрат, поднять створку на любую высоту и даже снять ее при необходимости. Если петли полностью вышли из строя, приходится поднимать и переваривать.

Таким же способом выполняют ремонт, если из-за деформации петель или каркаса ворот гаража произошло провисание створок. В этом случае под край створки, как можно дальше от оси вращения, устанавливают домкрат и начинают медленно поднимать, осаживая кувалдой место деформации петли или каркаса. Если в конструкции створки имеется калитка, ее нужно зафиксировать болтами или стяжкой, но не снимать. Чаще всего за 5-6 переходов удается отрихтовать ворота, если нет, нужно поднимать на максимальную высоту, устанавливать домкрат в горизонтальном положении с упором на противоположную стойку рамы и «выдавливать геометрию» каркаса до полного выравнивания балок и петель.

Ремонтные шайбы

Этот вариант увеличения высоты створок над уровнем грунта можно считать одним из самых простых. Ремонтные шайбы помогут в том случае, когда створки плохо открываются в силу износа петель. При должной сноровке работы по установке шайб можно выполнить самостоятельно. Таким способом обычно можно поднять створки на 1 см. Для реализации идеи подбираются шайбы требуемой толщины или делается подборка из нескольких элементов. Отверстие в шайбе должно быть таким, чтобы шток петли мог свободно в него входить. Смазку шайбы необходимо выполнять только с одной стороны. Вторая должна быть неподвижно зафиксирована на петле.

Чтобы осуществить операцию, необходимо приподнять створки, но не снимать их полностью. Достаточно добиться образования щели, в которую сможет пролезть шайба. Необходимо подобрать такой домкрат, который можно будет свободно подкатить под створку. Если такого варианта нет, то можно соорудить металлическую петлю, часть которой будет находиться под створкой, а вторая четко зафиксирована на домкрате. Другим способом подкатной домкрат можно установить под створку, если приподнять ее. Для этого она открывается перпендикулярно стене и под нее вбивается несколько деревянных клиньев. Во время выполнения этих действий необходимо придерживать ворота, чтобы они не перекосились в одну из сторон.

С использованием домкрата можно провести ремонт деформированных частей ворот, из-за чего возникло провисание. В этом случае домкрат устанавливается как можно дальше от петель, и створка поднимается. По мере подъема необходимо выполнять удары кувалдой, которые будут способствовать выравниванию деформированного места. Совершать выравнивание лучше за несколько небольших проходов, тогда результат будет наиболее эффективным. Стоит понимать, что при сильной деформации идеального результата, возможно, добиться не получиться. Если производилось выравнивание рамы, тогда место изгиба дополнительно необходимо усилить уголком, который наваривается сверху.

Подрезка ворот

Этот способ является самым простым и самым нежелательным. Реализовать его можно только в том случае, если общая высота ворот довольно большая и не планируется покупка габаритного автомобиля. Применяется способ подрезки ворот только тогда, когда необходимо понять уровень порога, чтобы вода не попадала внутрь. Для работы потребуется болгарка. Первым делом необходимо отделить листовой металл от рамы створок в нижней части. Нижняя перекладина полностью вырезается, но она понадобится позже. После этого необходимо определить, на какую высоту будет осуществлена подрезка ворот.

Чоклайном или нитью с краской отбивается линия, по которой требуется осуществить рез. Болгаркой срезается нижняя часть листового материала ворот по отмеченной линии. Это в принципе можно сделать на весу, но лучшим вариантом будет полный демонтаж створок и выполнение реза в горизонтальном положении. В этом случае меньше вероятность закусывания полотна и получения травм. После обрезки каждой створки, необходимо приварить нижнюю распорку на свое место. Далее ворота монтируются на свое место и выполняется заливка порога. Видео о трех вариантах подъема ворот есть ниже.

Основные причины проблем с воротами гаража

Сначала нужно выяснить причину проблемы, чтобы можно было быстро и легко ее устранить. Самые часто встречающиеся проблемы со створками и коробкой ворот:

• проседание петель – проблему можно решить самостоятельно за полчаса;
• деформация фундамента гаража – в этом случае нужен ремонт фундамента и восстановление геометрии конструкции;
• проседание стенки – нужно поднимать одну сторону домкратом и выравнивать основание.

Остановимся на решении каждой из этих проблем подробней.

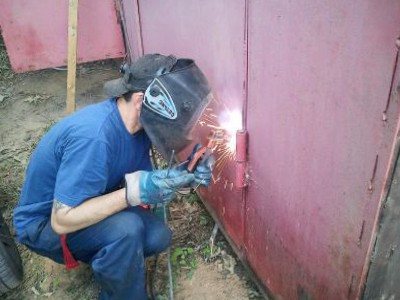

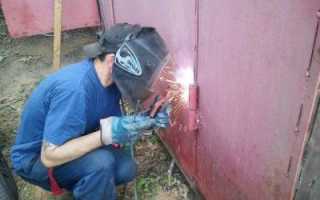

Ремонт и балансировка петель

Частая проблема – створки ворот деформируются из-за провисания одной или двух петель. Решается этот вопрос с минимальными затратами:

• чтобы поднять опустившуюся створку ворот на петли надо поставить регулировочные шайбы. Толщина такой шайбы подбирается, исходя из глубины провисания полотна створки ворот гаража;
• для установки такой шайбы нужно снять створку с петель, установить шайбу и опять навесить гаражные ворота;
• часто трудно подобрать нужную высоту такой шайбы, тогда в петлю нужно вставить дополнительный шарик (подбираем по диаметру).

Эти методы подходят, если створка провисает на несколько сантиметров.

Совет. И шайба, и шарик для регулировки петель должны быть изготовлены из более твердого металла, чем материал петель.

Подрезка полотна ворот

Решение — как поднять ворота в гараже, если створки начали доставать до земли и трудно открывать и закрывать ворота – простая обрезка нижней части полотна створок болгаркой.

Чтобы не было щели после обрезки полотна, снизу крепится уплотнитель из резины или обычного садового шланга.

Восстановление деформированного проема

Если изначально проем был выставлен неправильно, то часто наблюдается боковое перекручивание створки. Основная причина деформации – верхняя балка каркаса. Чтобы не заниматься демонтажем и просто выровнять гаражные ворота, достаточно найти точку напряжения в верхней балке.

Если по сантиметру простукивать верхнюю балку, то легко обнаружить место напряжения, в этом месте металл начнет колебаться. Решение простое – нужно сделать в данной точке разрез болгаркой и при помощи сварки установить шину жесткости.
