Водяной теплый пол без стяжки становится популярным решением для создания комфортного микроклимата, особенно когда заливка бетонной стяжки невозможна или нежелательна. Эта статья рассматривает методы и технологии укладки таких систем, что поможет выбрать подходящий вариант для вашего дома или квартиры. Узнав о преимуществах и особенностях каждого метода, вы сможете эффективно организовать отопление, сохранив пространство и минимизировав затраты.
Преимущества и недостатки
Говоря о преимуществах систем без стяжки, выделим несколько ключевых моментов:
- Конструкции легкие, но надежные и энергоэффективные.
- Утечки можно быстро выявить и устранить, в отличие от водяного теплого пола в стяжке.
- Установка экономит пространство: толщина конструкции составляет от 2 до 5 см.
- При использовании металлических теплорассеивающих пластин трубы эффективно передают тепло, что ускоряет прогрев помещений. Такие системы быстро реагируют на команды автоматизации.
- Время установки водяных полов без стяжки сокращается, так как не требуется приготовление раствора, выравнивание и ожидание высыхания, что может занять недели.
Среди недостатков — высокая стоимость металлических компонентов. Существует мнение, что теплоотдача таких систем ниже, чем у полов в стяжке, однако это утверждение не подтверждено.
Эксперты в области отопительных систем отмечают, что укладка теплого пола без стяжки становится все более популярной среди владельцев жилья. Один из наиболее распространенных вариантов – использование пленочных инфракрасных систем, которые легко монтируются под ламинат или линолеум. Такой подход позволяет значительно сократить время установки и избежать дополнительных затрат на стяжку.
Также специалисты рекомендуют обратить внимание на системы с использованием теплоизоляционных панелей, которые обеспечивают эффективное распределение тепла и минимизируют потери. Важно учитывать, что при выборе метода укладки необходимо учитывать тип покрытия и особенности помещения. Правильный выбор системы позволит не только создать комфортный микроклимат, но и существенно снизить затраты на отопление.
Как выбрать материалы
В первую очередь необходимо правильно подобрать теплоизоляционный материал, элементы трубопровода и металлические пластины.
Чаще всего в качестве теплоизоляционного материала используют минеральную вату, в частности базальтовую. Она хорошо пропускает водяной пар, благодаря чему под покрытием не будет скапливаться влага, что особенно хорошо для древесины. Но если минеральная вата промокнет, то потеряет до 60% теплоизоляционных качеств, поэтому потребуется еще и гидроизоляция.
Согласно мнению специалистов, для утепления напольного покрытия на первом этаже рекомендуется использовать базальтовую вату плотностью не более 80 кг/м 3. Толщина при этом должна быть примерно 15 см для теплых регионов и 20 см для холодных. Для изоляции межэтажных перекрытий подойдет материал толщиной до 10 см.
Немного реже используют полимерные теплоизоляционные материалы, например, пенопласт и полистирол. Они практически не пропускают влагу и пар, поэтому в случае с деревянной основой не подходят. Для первого этажа необходимы плиты толщиной около 10 см, для межэтажных перекрытий – 2–3 см.
Что касается труб, то для теплых полов без стяжки диаметром 1,6 и 2 см они могут быть медными, металлопластиковыми и изготовленными из сшитого полиэтилена с антидиффузионным слоем, который не пропускает воздух.
Изделия из сшитого полиэтилена и металлопластика практически не отличаются по качеству и стоимости, поэтому для теплых полов можно купить любой из этих видов. Медные стоят гораздо дороже и их долго и сложно устанавливать. Но они очень хорошо проводят тепло, поэтому их часто используют для прокладки теплых полов.
Читайте также:
Важно знать! Медные изделия нельзя применять с алюминиевыми теплораспределительными пластинами, металлы совершенно не подходят друг другу.

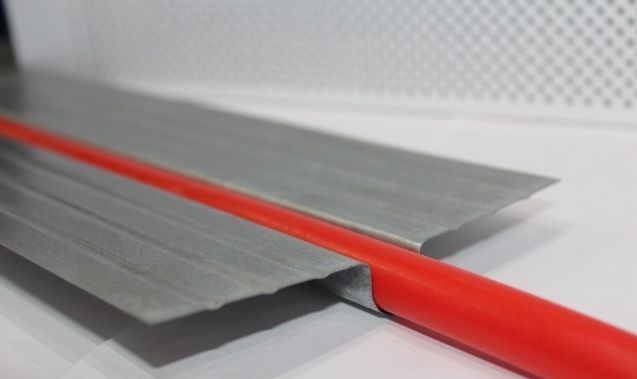

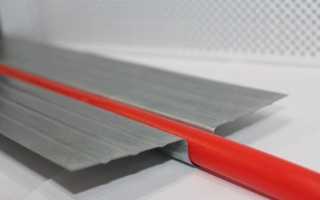

Современный рынок предлагает стальные и алюминиевые распределяющие пластинки. Теплопроводность алюминия значительно выше, чем стали, поэтому предпочтительно использовать именно такие элементы. При этом пластинки из алюминия дороже стальных в 4 раза. Но такая разница в цене относится только к изделиям одинаковой толщины. Лучше покупать пластинки с толстыми стенками, они способны накопить, а затем передать большое количество энергии.
Также для установки потребуются гофры, стоит остановить свой выбор на изделиях из нержавеющей стали. Они отличаются длительным сроком эксплуатации, устанавливаются без сварки и пайки, хорошо передают энергию и обладают небольшой массой.
| Способ укладки теплого пола без стяжки | Преимущества | Недостатки |
|---|---|---|
| На клеевой основе (на самоклеящуюся подложку) | Быстрый монтаж, низкая стоимость, подходит для тонких покрытий | Низкая теплоотдача, ограничение по мощности системы, не подходит для всех типов покрытий |
| На деревянных лагах | Простота монтажа, высокая теплоотдача, подходит для различных покрытий | Требует ровного основания, увеличение высоты пола, не подходит для всех типов систем обогрева |
| На специальных модульных системах | Быстрый монтаж, высокая теплоотдача, возможность регулировки высоты | Высокая стоимость, ограниченный выбор систем, требует точного расчета |
Интересные факты
Вот несколько интересных фактов о вариантах укладки теплого пола без стяжки:
-
Плиты из пенополистирола: Один из популярных методов укладки теплого пола без стяжки включает использование плит из пенополистирола. Эти плиты не только обеспечивают теплоизоляцию, но и служат основой для укладки труб или кабелей системы теплого пола. Такой подход позволяет значительно сократить время установки и уменьшить вес конструкции.
-
Системы с использованием мата: Существуют специальные маты для теплого пола, которые позволяют быстро и легко укладывать электрические кабели. Эти маты имеют заранее встроенные каналы для проводов, что упрощает процесс монтажа и обеспечивает равномерное распределение тепла по поверхности.
-
Плавающий пол: Вариант укладки теплого пола под плавающий пол (например, ламинат или паркет) позволяет избежать стяжки. В этом случае теплый пол укладывается прямо под покрытие, что обеспечивает быстрый доступ к системе для ремонта или замены. Такой метод также позволяет сохранить высоту помещения, что особенно важно в малогабаритных квартирах.
Методы установки трубопровода
Водяной теплый пол без стяжки можно установить тремя способами:
- змейка;
- двойная змейка;
- спираль.
Первый способ прост и экономичен, но может привести к неравномерному прогреву пола. Теплоноситель теряет тепло по мере движения по трубам, и в удаленных участках температура будет ниже. Этот метод подходит для небольших помещений, где теплоноситель не успевает остыть. Спиральная укладка требует больше пространства и рекомендуется для больших комнат.
Установка системы теплый пол на разных основаниях
Первым делом необходимо убрать все из помещения, подготовить основу и начертить план укладки трубопровода. Для прокладки магистрали лучше использовать цельное изделие без соединений, это будет более надежно. Во время создания плана необходимо учесть расположение мебели и сантехники и рассчитать необходимый шаг укладки. Обычно это 10 см, но в холодных регионах лучше укладывать трубы плотнее.

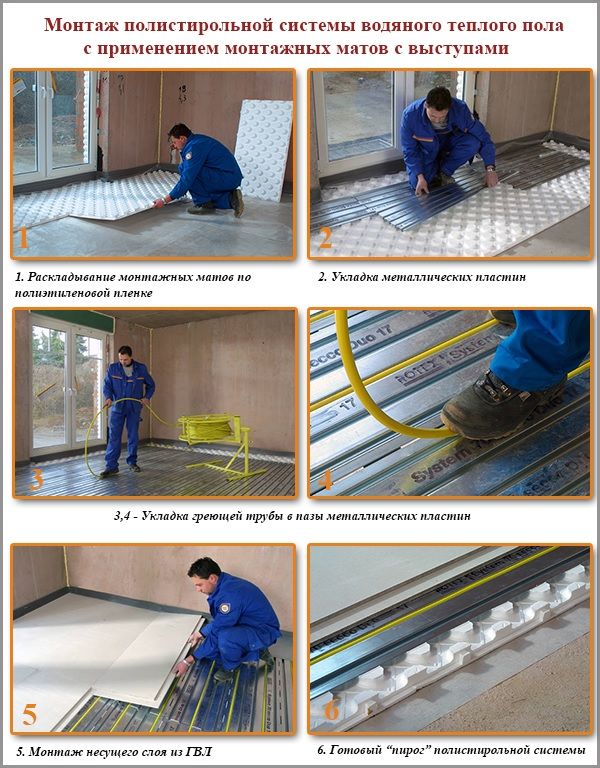

Монтаж теплого пола на полистирол
Полистирольные плиты доступны только в толщине 3 см. Для более толстого слоя теплоизоляции можно использовать пенопласт.
Перед установкой теплоизоляции необходимо подготовить основание: выровнять поверхность, убрать неровности и составить план размещения плит с учетом размеров помещения и самих плит. При необходимости материал стоит подрезать. Для укладки используются специальные фиксаторы, которые идут в комплекте и имеют один из трех типов замков.
На уложенный утеплитель устанавливаются теплораспределительные пластины, а в пазах размещается трубопровод, не подключая его к коллектору. На трубы можно уложить рулонный материал в качестве подложки, хотя это не обязательно. В качестве финишного покрытия подойдут ламинат или паркет. Если планируется использовать другие отделочные материалы (гипсокартон, ДСП, фанера и т.д.), потребуется бетонная стяжка.

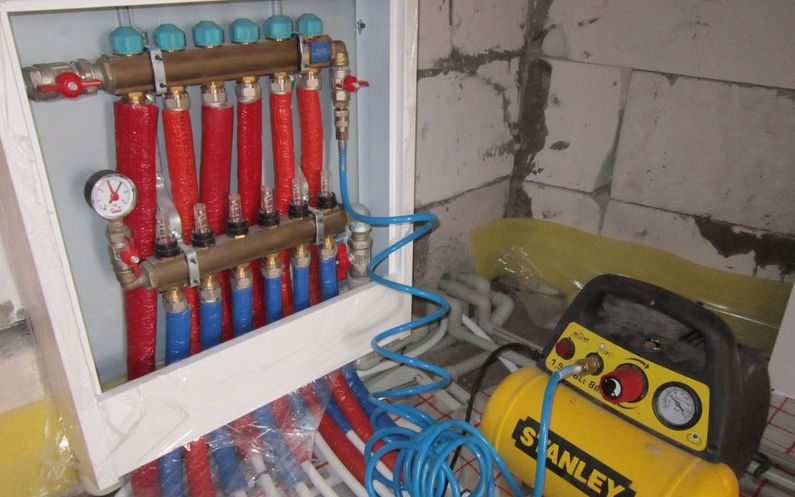

В конце трубы соединяются с коллектором. Если теплый пол комплектуется системой управления, ее устанавливают на стену и подключают с помощью внешнего кабель-канала, который также фиксируется на стене. Если есть температурный датчик, его устанавливают между витками и подключают к системе управления.
Монтаж водного пола на дерево
Существует два способа укладки системы на деревянную основу:
- Модульный. Этот метод считается наиболее удобным. Первым делом необходимо установить деревянные лаги, а между ними уложить слой тепло- и гидроизоляции. Конструкцию накрывают плитами из древесного материала, оставляя у стен зазор в 2 см для того, чтобы во время повышения температуры дерево могло беспрепятственно расширяться. Деревянные плиты оснащаются специальным фиксатором для соединения друг с другом. Далее установка происходит так же, как и в случае с полистиролом.
- Реечный. Здесь необходимо действовать в строгом соответствии с планом. Рейки выставляют на черновом полу так, чтобы между ними было расстояние для установки труб. На подготовленную основу укладывают распределительные пластинки, а затем проводят монтаж трубопровода.
Если будет использоваться финишная отделка, толщина которой не превышает 1 см, то можно накрыть трубы звукоизоляционным материалом, а затем продолжить работы. Если планируется укладка плитки, то трубы накрывают гипсокартоном, наносят шпатлевку, закрепляют серпянку и только после этого устанавливают плитку. Кафельная плитка отлично подойдёт для обустройства напольного покрытия в ванных и кухнях. Ламинат и паркет, а также прочие покрытия, имитирующие текстуру камня или дерева, лучше подойдут для оформления жилых помещений.
Метод Uponor
В качестве теплоизоляционного материала используется минеральная вата. Трубы и плиты выбирайте по своим предпочтениям и бюджету. Понадобятся слесарные инструменты и ножницы для резки труб. Порядок выполнения работ:
-
Читайте также:
- Закрепите бруски размером 2,5х2,5 см на уровне нижней части балок. Сверху уложите напольное покрытие из досок толщиной 2 см.
- Застелите пол рулонным пароизоляционным материалом. Если полотен недостаточно, укладывайте полосы внахлест на 10 см и проклеивайте стыки скотчем.
- На пароизоляцию уложите слой минеральной ваты. Плиты не должны быть смятыми, чтобы не ухудшить теплоизоляцию. Толщина слоя должна быть меньше высоты лаг для обеспечения вентиляции.
- Расстелите рулонный гидроизоляционный материал на лаги. Не используйте обмазочный вариант, так как вата его впитает. Пленку натяните и закрепите края степлером.
- На расстоянии 2–3 см от стены поперек лаг прикрепите деревянные доски толщиной 2 см, оставляя щели шириной 2 мм для установки пластин.
- Вставьте пластины в щели и уложите трубы сверху.
- Подключите систему к коллектору и установите финишное покрытие.
Прочие методы укладки
В качестве основы под водный теплый пол также могут выступать плиты пенопласта и деревянные изделия с канавками заводского производства. В первом случае канавки в пенопласте необходимо вырезать самостоятельно с помощью термоножа. Второй вариант удобен тем, что не придется самостоятельно рассчитывать ширину и расстояние между щелями в деревянном полу. Плюс можно сэкономить немного времени, но стоят они значительно дороже обычных деревянных досок.
Распространенные ошибки
Мастера часто недооценивают важность предварительных измерений конструкции. Необходимы точные расчеты и план укладки, включая количество материалов, размеры плит и общий вес, который выдержит перекрытие.
Еще одна распространенная ошибка — запуск системы сразу после установки. Это не рекомендуется, так как жидкие материалы должны полностью застыть. Лучше подождать несколько дней перед включением нагрева. Температурные датчики следует устанавливать с учетом легкости замены.
Как сэкономить
Стоимость всех элементов водяных теплых полов довольно высокая, и домашние мастера придумали несколько хитростей:
- можно укладывать отопительные трубы прямо на утеплитель, тогда дорогостоящие изделия с канавками не потребуются;
- в досках можно самостоятельно сделать пропилы и по их длине приклеить алюминиевую фольгу, в результате получатся распределительные пластинки;
- фрагменты можно изготовить самостоятельно на металлообрабатывающем станке.
Важно помнить, что попытка сэкономить может привести к нежелательным последствиям. Специалисты рекомендуют приобретать изделия в известных сетях строительных магазинов. Так практически нет риска приобрести некачественную или поддельную продукцию.
Обслуживание и уход за системой теплого пола
Система теплого пола требует регулярного обслуживания и ухода для обеспечения ее эффективной работы и долговечности. Правильный уход включает в себя несколько ключевых аспектов, которые помогут избежать проблем и продлить срок службы системы.
-
Читайте также:
1. Регулярная проверка системы
Первым шагом в обслуживании теплого пола является регулярная проверка всех его компонентов. Это включает в себя осмотр трубопроводов на наличие утечек, проверку состояния терморегуляторов и насосов. Рекомендуется проводить такие проверки не реже одного раза в год, особенно перед началом отопительного сезона.
2. Очистка системы
С течением времени в системе могут накапливаться отложения и загрязнения, что может привести к снижению ее эффективности. Для очистки системы теплого пола можно использовать специальные химические средства, которые помогут удалить накипь и другие отложения. Важно следовать инструкциям производителя и не использовать агрессивные химикаты, которые могут повредить трубы.
3. Проверка и регулировка температуры
Регулярная проверка температуры в помещениях, где установлен теплый пол, также является важным аспектом ухода. Необходимо следить за тем, чтобы температура не превышала рекомендуемые значения, так как это может привести к перегреву системы и ее повреждению. Регулировка температуры может осуществляться с помощью терморегуляторов, которые позволяют поддерживать оптимальный температурный режим.
4. Обслуживание терморегуляторов
Терморегуляторы являются важной частью системы теплого пола, и их правильное функционирование критично для поддержания комфортной температуры. Рекомендуется периодически проверять их работу, а также очищать от пыли и загрязнений. В случае неисправности терморегулятора его следует заменить или отремонтировать.
5. Профилактика
Профилактика – это лучший способ избежать серьезных проблем с системой теплого пола. Рекомендуется проводить профилактические осмотры и обслуживание системы не реже одного раза в год. Также стоит обратить внимание на качество используемых материалов и компонентов, так как это напрямую влияет на надежность и долговечность системы.
6. Обращение к специалистам
Если вы заметили какие-либо проблемы с системой теплого пола, такие как неравномерный прогрев или шумы, рекомендуется обратиться к специалистам. Профессионалы смогут быстро выявить и устранить неисправности, что поможет избежать более серьезных проблем в будущем.
Соблюдение этих простых рекомендаций по обслуживанию и уходу за системой теплого пола позволит вам наслаждаться комфортом и теплом в вашем доме на протяжении многих лет.
Вопрос-ответ
Можно ли делать пол без стяжки?
Делают плоскость пола без уровня в том случае, если в результате выравнивания может образоваться высокая ступенька при стыке с другой комнатой, если пол достаточно близок к плоскости и его выравнивание по уровню влечет значительные траты денег и времени.
Какой способ укладки теплого пола лучше?
Более эффективным вариантом такой укладки является «двойная змейка», в которой участки с горячим и остывшим теплоносителем чередуются. Оптимальная длина контура не должна превышать 60-70 м, т. к. По мере увеличения эффективность будет падать все сильнее.
Как нельзя укладывать теплый пол?
Мягкие неподходящие напольные покрытия. Некоторые мягкие напольные покрытия, такие как ковры или ковролин, могут ограничить передачу тепла от теплого пола до помещения. Они могут задерживать тепло и создавать изоляционный эффект, что может снизить эффективность системы.
Какова стоимость монтажа теплого пола без стяжки?
В среднем, стоимость монтажа теплого водяного пола со стяжкой за 1 кв. м колеблется от 2000 до 2900 руб. Стоимость монтажа без стяжки от 350 до 600 м².
Советы
СОВЕТ №1
Перед укладкой теплого пола без стяжки убедитесь, что основание пола ровное и чистое. Неровности могут привести к неравномерному прогреву и повреждению системы. Используйте самовыравнивающуюся смесь для подготовки основания, если это необходимо.
СОВЕТ №2
Выбирайте подходящий тип теплого пола в зависимости от ваших потребностей. Например, пленочные инфракрасные полы отлично подходят для укладки под ламинат или линолеум, в то время как кабельные системы могут быть более эффективными для плитки.
СОВЕТ №3
Обратите внимание на теплоизоляцию. Установка теплоизоляционного слоя под теплый пол поможет снизить потери тепла и повысить эффективность системы. Это особенно важно, если вы укладываете пол на бетонное основание.
СОВЕТ №4
При укладке теплого пола без стяжки следите за правильным расположением терморегуляторов и датчиков температуры. Это обеспечит комфортный микроклимат и позволит избежать перегрева системы.
