Устройство стиральной машины-автомат

Стиральная машина-автомат упрощает стирку и экономит время. В статье рассмотрим устройство стиральной машины, основные узлы и детали, а также принципы работы. Обратим внимание на различия между моделями с вертикальной и горизонтальной загрузкой, что поможет выбрать подходящую машину. Знание устройства стиральной машины способствует эффективному использованию и позволяет выявлять неисправности.

Основные детали

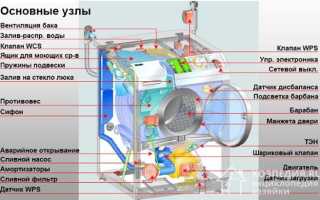

Для того чтобы понять, как устроена стиральная машина, начнем с изучения расположения ее ключевых компонентов, что наглядно демонстрируется на схеме ниже.

Устройство стиральной машины автомат на примере модели с фронтальной загрузкой

К основным компонентам стиральной машины относятся:

• корпус и его составляющие;
• панель управления и электронный блок;
• бак и барабан;
• электродвигатель;
• электронагреватель (ТЭН);
• системы для забора и слива воды;
• система балансировки.

Кроме основных деталей, стиральная машина также включает в себя различные вспомогательные элементы: дополнительные датчики и реле, индикаторы, шланги и патрубки, а также другие составные части.

Схематическое изображение конструкции стиральной машины

Теперь давайте подробнее рассмотрим основные узлы.

Эксперты отмечают, что устройство стиральной машины-автомат представляет собой сложный механизм, который сочетает в себе множество технологий. Основными компонентами являются барабан, насос, нагревательный элемент и система управления. Барабан, выполненный из нержавеющей стали или пластика, обеспечивает бережную стирку тканей, а его вращение позволяет равномерно распределять воду и моющее средство. Насос отвечает за отвод воды, а нагревательный элемент регулирует температуру стирки, что особенно важно для удаления сложных загрязнений.

Система управления, в свою очередь, включает в себя электронные платы и датчики, которые обеспечивают автоматизацию процессов. Это позволяет пользователю выбирать режимы стирки в зависимости от типа ткани и степени загрязнения. В последние годы наблюдается тенденция к внедрению интеллектуальных технологий, таких как Wi-Fi и возможность управления через мобильные приложения, что делает использование стиральной машины еще более удобным. Таким образом, современные стиральные машины-автоматы становятся не только эффективными помощниками в быту, но и высокотехнологичными устройствами, способными адаптироваться к потребностям пользователя.

Как устроена стиральная машина. 3D анимация Mozaik Education

Корпус и его элементы

Все узлы стиральной машины расположены в едином корпусе. Его основными составляющими являются следующие детали:

• каркас;
• верхняя панель;
• передняя панель. У моделей с фронтальной загрузкой на передней панели установлен загрузочный люк (иногда с дополнительным окошком). Кроме того, на передней стенке располагаются дозатор для моющих средств и панель управления;
• нижняя передняя длинная и/или короткая панель/дверца (зависит от модели);
• задняя стенка. Она может представлять собой цельную панель или иметь дополнительный сервисный люк;
• боковые панели;
• поддон;
• регулируемые ножки.

Устройство стиральной машины с вертикальной загрузкой имеет свои конструкционные особенности и зависит от конкретной модели

Корпус машин с вертикальным типом загрузки обычно оснащен откидной верхней панелью, которая выполняет роль дверцы загрузочного люка. В большинстве моделей на ней закреплен и дозатор для моющих средств. В новых модификациях верхняя панель может иметь встроенную дверцу загрузочного люка.

К вспомогательным деталям корпуса относятся крепежные элементы, транспортировочные болты, фиксирующие защелки и сервисные крючки. Некоторые производители помещают в корпус и дополнительные детали, например, датчик вибрации, датчик протечки и другие.

Корпус встраиваемой стиральной машины оснащен дополнительными крепежными элементами и съемной панелью

Интересные факты

Вот несколько интересных фактов о стиральных машинах-автоматах:

1. Инновационная система управления: Современные стиральные машины-автоматы оснащены микропроцессорами, которые позволяют им автоматически определять вес загруженного белья и подбирать оптимальный режим стирки. Это не только экономит воду и электроэнергию, но и обеспечивает бережное отношение к ткани.

2. Разнообразие программ стирки: Стиральные машины-автоматы предлагают множество программ стирки, включая специальные режимы для деликатных тканей, спортивной одежды и даже для стирки обуви. Некоторые модели имеют функции паровой стирки, которые помогают удалить запахи и складки без использования химических средств.

3. Энергоэффективность: Современные стиральные машины-автоматы имеют высокие показатели энергоэффективности, что позволяет значительно сократить расходы на электроэнергию. Многие из них соответствуют классу A+++ и выше, что делает их более экологичными и экономичными в использовании.

Принцип работы стиральной машины | Алгоритм работы и диагностика машинки

Электронный модуль и панель управления

Запуск всех операций стиральной машины осуществляется через панель управления. С помощью кнопок и рычагов, находящихся на ней, команды передаются в «мозг» устройства – электронный модуль. Этот модуль включает в себя плату, управляющий модуль и программатор. Он управляет процессами стирки и отправляет команды всем компонентам. В его памяти находятся специальные программы, которые варьируются в зависимости от модели стиральной машины. Для контроля за процессами стирки модулю необходима информация от различных узлов устройства. Для этого используются датчики:

• прессостат;
• термостат;
• таходатчик;
• и другие (например, датчик закрытия люка и т. д.).

Следя за процессами стирки, электронный блок обеспечивает обратную связь с пользователем через панель управления. В зависимости от модели стиральной машины информация может отображаться на дисплее устройства или выводиться через соответствующие световые индикаторы.

Современные стиральные машины часто оснащены жидкокристаллическим дисплеем, на котором можно увидеть все этапы стирки, а также коды ошибок в случае возникновения неисправностей.

Панель управления у моделей с фронтальной загрузкой расположена на передней стенке, тогда как у машин с вертикальной загрузкой она находится на верхней панели (в зависимости от модели, она может быть открытой или скрытой под декоративной крышкой).

Бак и барабан

Бак – самый большой элемент стиральной машины. Он представляет собой емкость, внутри которой расположены барабан, ТЭН и термостат. На баке имеются места крепления патрубков, через которые происходит набор и слив воды.

Бак стиральной машины изготавливают из нержавеющей стали или высокопрочного пластика. Его конструкция может быть цельной или разборной

Устройство барабана стиральной машины довольно простое: деталь представляет собой большой цилиндр из нержавеющей стали со множеством отверстий. Фронтальная часть барабана соединяется с баком через резиновую манжету. На задней стороне детали расположена крестовина, к которой прикреплен вал. Связующим звеном между валом и барабаном является подшипниковый узел (подшипники и сальники).

У моделей с вертикальной загрузкой барабан установлен на двух подшипниковых узлах и имеет створки.

Вода и моющие средства попадают из бака в барабан через небольшие отверстия (перфорацию)

Электродвигатель

Электрический мотор отвечает за вращение барабана в стиральной машине. В настоящее время выделяют три основных типа двигателей, используемых в данной бытовой технике:

• асинхронные;
• коллекторные;
• инверторные (с прямым приводом).

На изображении можно увидеть различия в конструкции двигателей с ременным и прямым приводом.

Двигатель запускает барабан через шкивс использованием ремня (для асинхронных и коллекторных моделей) или непосредственно (в случае инверторного двигателя). Скорость вращения и количество оборотов регулируются управляющим модулем. Если стиральная машина оборудована двигателем с ременным приводом, то на баке установлен шкив. Через него проходит ремень, который передает вращение мотора на барабан.

Система балансировки

Бак не имеет жесткого соединения с корпусом – его поддерживают пружины и амортизаторы.

Амортизаторы – это детали, которые погашают колебания при работе машинки. Они крепятся к нижней части бака и к корпусу. Пружины выполняют ту же функцию и удерживают бак сверху.

Чтобы уравновесить вибрацию, возникающую в процессе отжима, в корпус машинки встраивают систему противовесов – тяжелые блоки из бетона или пластика, которые крепятся к внешней части бака.

Противовесы могут разрушаться из-за сильной вибрации. Но чаще всего ослабляются их крепления

Электрический нагреватель (ТЭН)

Трубчатый электронагреватель предназначен для подогрева воды в резервуаре. После получения сигнала от управляющего модуля на него подается электрическое напряжение, что приводит к нагреву воды до установленной температуры. Как только температура достигает заданного уровня, термостат отправляет сигнал обратно в модуль, который отключает нагреватель. Обычно ТЭН располагается в нижней части бака, под барабаном.

Часто причиной выхода ТЭНа из строя становятся плохое качество воды и перепады напряжения в сети.

Системы подачи и слива воды

Система подачи воды состоит из заливного шланга, впускного клапана, входного фильтра и патрубков, соединяющих лоток для моющих средств с заливным шлангом и баком.

Электромагнитный впускной клапан выполняет роль крана, открывая и перекрывая поступление воды в бак в нужное время, согласно режиму стирки. Объем поступающей воды контролируется прессостатом.

Система слива воды, в свою очередь, включает сливной насос (помпу), шланг, фильтр и патрубки. Управляющий модуль подает сигнал на помпу, после чего запускается ее электродвигатель и начинается откачка воды из бака через сливной шланг.

Для бесперебойной работы стиральной машины необходимо регулярно очищать фильтры

Принцип работы

После активации выбранной программы происходит блокировка дверцы. Электронный модуль отправляет сигнал на впускной клапан, и начинается процесс наполнения водой. Прессостат следит за уровнем жидкости в баке. Включается мотор, скорость которого регулируется таходатчиком. Из лотка поступает смесь воды и моющего средства, что инициирует процесс замачивания белья.

Далее активируется ТЭН, а термостат контролирует температуру воды. Запускается основной цикл стирки. После завершения этого этапа модуль отправляет сигнал на насос, и вода сливается, после чего начинается отжим. Прессостат фиксирует отсутствие воды в баке, запускается процесс ее набора, а затем осуществляется полоскание белья. Этот этап повторяется несколько раз.

Финальный этап включает окончательный отжим (в зависимости от выбранного режима) и откачивание воды, после чего модуль сообщает о завершении стирки и разблокирует дверцу.

Практически все стиральные машины функционируют по аналогичному принципу.

Конструкция стиральных машин может варьироваться в зависимости от модели, типа загрузки и наличия дополнительных функций. Однако, обладая знаниями о ключевых компонентах, вы сможете самостоятельно справиться с простыми неисправностями без обращения к специалистам. Надеемся, что эта информация окажется для вас полезной.

Видео

Предлагаем к просмотру видеосюжет по теме статьи:

Стиральные машины история конструкция принцип работы.

Системы защиты и безопасности

Стиральные машины-автоматы, как и любое другое бытовое оборудование, требуют наличия систем защиты и безопасности для обеспечения надежной и безопасной работы. Эти системы предназначены для предотвращения аварийных ситуаций, защиты пользователя и продления срока службы устройства.

Одной из основных систем безопасности является защита от протечек. Современные стиральные машины оснащены специальными датчиками, которые могут обнаруживать утечки воды. В случае, если датчик фиксирует наличие воды в ненужном месте, машина автоматически отключает подачу воды и может активировать насос для откачки лишней жидкости. Некоторые модели имеют двойное дно, которое собирает воду и предотвращает ее попадание на пол.

Еще одной важной функцией является защита от перегрева. Стиральные машины имеют термостаты, которые контролируют температуру воды и компонентов устройства. Если температура превышает допустимые значения, термостат отключает нагревательный элемент, предотвращая перегрев и возможное возгорание.

Системы защиты от детей также играют важную роль в обеспечении безопасности. Многие модели имеют функцию блокировки панели управления, которая предотвращает случайные нажатия кнопок во время работы машины. Это особенно актуально в семьях с маленькими детьми, которые могут случайно изменить настройки или открыть дверцу устройства во время стирки.

Кроме того, современные стиральные машины оснащены системами защиты от избыточного давления. Эти системы контролируют давление воды в системе и могут отключить подачу воды, если давление превышает допустимые нормы. Это предотвращает повреждение внутренних компонентов машины и утечки.

Не менее важной является система защиты от неправильной установки. Многие стиральные машины имеют встроенные уровни, которые помогают пользователю правильно установить устройство. Если машина установлена неправильно, это может привести к вибрациям, шуму и даже повреждению устройства. Некоторые модели могут автоматически отключаться, если они не установлены на ровной поверхности.

Наконец, системы защиты от короткого замыкания и перегрузки также являются важными аспектами безопасности. Стиральные машины оснащены предохранителями и защитными устройствами, которые отключают питание в случае возникновения электрической неисправности. Это помогает предотвратить повреждение устройства и защитить пользователя от электрического удара.

Таким образом, системы защиты и безопасности в стиральных машинах-автоматах играют ключевую роль в обеспечении надежной и безопасной работы устройства, защищая как саму машину, так и ее пользователей от различных рисков и аварийных ситуаций.

Вопрос-ответ

Как работает система управления стиральной машины-автомат?

Система управления стиральной машины-автомат основана на микроконтроллере, который обрабатывает данные от различных датчиков, таких как уровень воды, температура и обороты барабана. Пользователь выбирает программу стирки, и микроконтроллер управляет всеми процессами, включая наполнение водой, нагрев, отжим и слив, обеспечивая оптимальные условия для стирки.

Что такое насос и какую роль он играет в стиральной машине?

Насос в стиральной машине-автомат отвечает за отвод воды из барабана после стирки и полоскания. Он обеспечивает эффективное слива воды, что позволяет избежать переполнения и гарантирует, что белье будет правильно отжато. Насос также может использоваться для подачи воды в машину в процессе стирки.

Какой принцип работы барабана стиральной машины?

Барабан стиральной машины вращается вокруг своей оси, создавая центробежную силу, которая помогает равномерно распределить белье и моющее средство. В процессе стирки барабан выполняет как вращательные, так и колебательные движения, что способствует более эффективному удалению загрязнений и обеспечению качественной стирки.

Советы

СОВЕТ №1

Перед использованием стиральной машины-автомат обязательно ознакомьтесь с инструкцией. Это поможет вам понять основные функции устройства, а также особенности ухода и обслуживания, что продлит срок службы вашей техники.

СОВЕТ №2

Регулярно очищайте фильтры и барабан стиральной машины. Это предотвратит накопление грязи и накипи, что может привести к поломкам и снижению эффективности стирки.

СОВЕТ №3

Не перегружайте машину. Следуйте рекомендациям по загрузке, указанным в инструкции, чтобы избежать излишнего напряжения на мотор и механизмы, что может привести к поломке.

СОВЕТ №4

Используйте правильные моющие средства в соответствии с типом ткани и режимом стирки. Это не только улучшит качество стирки, но и защитит вашу одежду от повреждений.
