Чтобы правильно рассчитать размеры проема для лестницы в частном доме, необходимо отталкиваться от ряда критериев и норм. В целом, если позволяет свободное пространство, то сперва выбирается желаемая конфигурация самой лестницы, а проем подгоняется под нее. Когда места относительно мало, поступают наоборот – под небольшой проем выбирается подходящая конфигурация лестницы.

Основные параметры проема под лестницу

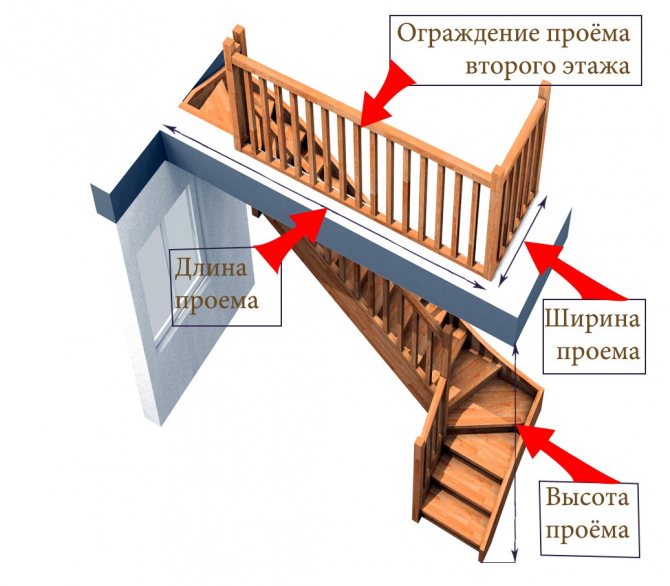

Для начала разберемся с основными параметрами проема на втором этаже под лестницу. Как его правильно мерить? Какие размеры нужны для правильного расчета? Сколько вообще места отводить под проем при строительстве дома? Какие важные нюансы, при этом, нужно учитывать в процессе расчетов?

При расчете проема под лестницу на второй этаж специалисты оперируют следующими понятиями:

• форма проема;
• длина и ширина проема;
• толщина межэтажного перекрытия;
• расстояние от пола до перекрытия;
• расстояние от ступеней до потолка.

В стандартных вариантах проем под лестницу может быть в форме квадрата, прямоугольника или круга. Реже встречается овал и другие сложные конфигурации. Прямоугольный проем чаще всего обустраивается под прямые одномаршевые лестницы и Г-образные. Квадратный – под П-образные. Проемы в форме круга делаются под винтовые лестницы.

Если речь идет о прямых, Г-образных и П-образных лестницах, то оперируют с длиной и шириной проема. В случае с винтовыми конструкциями рассчитывается радиус или диаметр, так как проем имеет форму окружности.

Толщина межэтажного перекрытия в расчетах размеров проема решающей роли не играет, однако пренебрегать этим параметром не следует. Особенно это актуально для тех лестниц, которые располагаются под проемом не полностью.

Расстоянием от пола до перекрытия называется высота помещения. Этот размер с толщиной межэтажного перекрытия будет соответствовать высоте лестничной конструкции.

Когда лестница не полностью расположена под проемом, важно учитывать расстояние от ступеней до потолка. При подъеме и спуске человек не должен доставать головой до края проема. Параметр актуален, как правило, только для прямолинейных одномаршевых конструкций.

Размеры ступеней

Стандартная длина шага человека среднего роста – 60 – 64 сантиметра. Благодаря этому размеру определяют глубину проступи и высоту подступенка. Существует формула Блонделя (называемая «формулой идеальной лестницы), которая связывает отношение ширины и подъема ступени: 2a + b = 63 см, значение «а» соответствует высоте подступенка, а «b» – поперечное сечение проступи.

По этой формуле рассчитывают прямолинейные марши. В целях экономии жилого пространства в частном доме и дополнительного комфорта при подъеме по лестнице изготавливают нависающие ступени (имеют небольшой выступ). Нависание должно быть не более четырех сантиметров.

Важно!Подниматься по конструкции с выступающими краями гораздо удобнее, чем спускаться. Так как при подъеме используется вся глубина проступей, а при спуске выступ немного «съедает» площадь ступеней.

Альтернативный метод расчета размеров ступеней

Проем под прямолинейную лестницу

Для прямолинейной одномаршевой лестницы обустраивается проем прямоугольной формы. Его ширина, как правило, соответствует ширине ступеней с учетом толщины ограждения. В стандартном исполнении этот размер соответствует 0.9-1.1 м. Более комфортабельные лестницы делаются шириной до 1.5 м, соответственно, такой же будет и проем.

Длина проема под прямолинейную лестницу рассчитывается таким образом, чтобы минимальное расстояние между ступенями и потолочным перекрытием было не менее 1.9 м. Если проем сделать недостаточно длинным, при подъеме и спуске человек будет задевать головой край межэтажного перекрытия. Для примера при длине марша в 4.0 м и высоте потолка 2.7 м длина проема составит не менее 3.5 м.

Параметры свободного пространства между этажами (габарит)

Габарит лестницы — это свободное пространство, расположенное вверх по вертикали от воображаемой линии, соединяющей выступающие края ступеней.

Схема. Минимальный габарит при соединении лестничного марша с лестничной площадкой.

Высота габарита должна позволять свободно перемещать по лестнице предметов длиной 2 метра и высотой 1,8 метра.

Для соблюдения требования по габариту высота над маршем и лестничной площадкой должна быть не менее 2,2 метра. Внутри квартиры, частного дома, а также применительно к лестницам, ведущим в подсобные помещения, высота над маршем может равняться 2,0 метрам.

Рассмотрев все необходимые параметры лестницы, в заключение можно выделить, что для получения удобной конструкции необходимо правильно подобрать угол спуска (подъема), оптимальную ширину марша, удобное ограждение и соответствующий нормам габарит.

Проем под Г-образную лестницу

Проем для Г-образной лестницы с двумя маршами и промежуточной площадкой может иметь форму прямоугольника или квадрата. В первом случае его ширина будет соответствовать ширине ступеней, то есть от 0.9 м до 1.5 м. На практике часто встречаются проекты, когда под Г-образную лестницу оставляется квадратный проем 2×2 м. В таких случаях его ширина будет соответствовать ширине ступеней второго марша плюс длине первого марша (по 1 м, соответственно).

В случае, если проем под Г-образную лестницу делается прямоугольным, обязательно учитывается расстояние от ступеней (или промежуточной площадки) до потолка. Как и в случае с прямолинейной конфигурацией этот размер должен быть не менее 1.9-2.0 м.

Виды лестниц

Как правило, о том, как рассчитать лестницу на 2 этаж, хозяева апартаментов или дома задумываются уже после покупки жилья. Обычно считают, что в проекте и установке нет ничего сложного, так как он типичен для всех строений. На самом деле вариантов эргономичных, красивых и безопасных лестниц несколько, и зависит выбранный тип от самого помещения, его габаритов, особенностей расположения комнат и отведенного для будущего лестничного проема места.

С типом и конструкцией лестницы можно определиться двумя способами. Первый — более дорогостоящий, а именно: довериться профессионалам и заплатить проектировщикам и строителям определенную сумму, кроме покупки материалов. Второй — более трудоемкий, но менее затратный: не привлекать строительную бригаду, а разобраться во всех тонкостях самостоятельно.

Если выбран второй, более дешевый вариант, то в первую очередь стоит ознакомиться с видами лестниц, возможных для установки. Это:

1. Маршевая — наиболее простая и удобная, конечно, если для ее установки достаточно свободного пространства. Громоздкость — единственный недостаток такой конструкции, но под такой лестницей можно оборудовать шкаф или небольшую кладовку, что тоже очень удобно.
2. Винтовая — более элегантная, изысканная, а также не требующая много места для установки. Такая лестница прекрасно впишется в любой интерьер. Винтовые конструкции более сложные для расчета, кроме того, часто монтируются из металла, в то время как маршевые пролеты обычно деревянные.
3. Комбинированная — лестница, которая создается чаще всего по задумке дизайнера в современных двухуровневых квартирах или домах. Проект и установка такой конструкции требуют не только хорошо развитой фантазии, но и значительных денежных вложений. Об удобстве таких лестниц говорить сложно, поэтому для постоянного использования лучше выбрать более простой, но максимально функциональный вариант.

Проем под П-образную лестницу

Чаще всего проемы под П-образную лестницу с двумя маршами делаются в форме квадрата. Размер его стороны будет соответствовать сумме ширин ступеней обеих маршей, то есть, примерно 2.0 м.

Опять же, если высота потолков большая, то при нормальном уклоне лестницы обязательно в расчет берется минимальное расстояние от ступеней нижнего марша до межэтажного перекрытия. Норма аналогична вышеупомянутым – не менее 1.9 м.

Габариты пролетов

Не все лестничные марши одинаковы, делать их такими просто нецелесообразно. Поэтому их конструкция и размеры рассчитываются на основании нормативов и с учетом следующих факторов:

• расположение и назначение сооружения;
• материалы, из которых оно будет построено;
• высота подъема;
• сколько площади отведено для устройства лестницы;
• нужна ли промежуточная площадка для перехода на другой уровень в здании либо с целью экономии места.

Устройство маршевой лестницы.

По расположению лестничные пролеты делятся на внутренние и наружные. Первые служат для комфортного перемещения с этажа на этаж или перехода в подвал и на чердак. Требования к ним самые высокие:

• компактность, чтобы не занимать много полезной площади жилища;
• комфорт при подъеме;
• безопасность;
• соответствие интерьеру помещений.

Конструкция и размеры уличных лестничных маршей тоже зависят от их назначения. Крыльцо на входе в дом должно выглядеть эстетично, быть удобным и безопасным. Различные хозяйственные и подсобные лестницы используются реже и не бросаются в глаза, так что на их изготовлении можно сэкономить, приняв минимальные габариты.

Влияние строительных материалов на размеры лестничных пролетов понятны. Стальной каркас, обшитый массивом древесины, займет больше места, нежели лестница из деревянных досок. Это объясняется соображениями комфорта и безопасности, ведь ширину прохода нельзя бесконечно уменьшать, а угол наклона тетивы — увеличивать.

Когда возведение лестничного перехода сильно ограничено по площади, стандартные решения с прямыми маршами и площадками могут не подойти. Чтобы поместиться на отведенной площади и в то же время соблюсти требования безопасности, придется смонтировать винтовую лестницу. Но размеры ее элементов тоже должны подбираться разумно.

Проем под винтовую лестницу

Расчет размеров проема под винтовую лестницу будет зависеть от ее конфигурации. В большинстве случаев он имеет форму окружности. Также бывают варианты в форме квадрата. Обычно винтовая лестница выбирается в тех случаях, когда место под обустройство проема ограничено. Это самый компактный вариант.

Как правило, длина и ширина (либо диаметр) проема второго этажа под винтовую лестницу соответствует двойной ширине ступеней. То есть, если при стандартных размерах для таких конструкций ширина ступеней будет 0.8 м, то проем будет не менее 1.6 м по длине и ширине, либо же в диаметре, если он круглый.

Параметры лестничных пролётов

Размер лестничных пролётов всегда зависит от количества ступеней в них. Длина пролёта зависит от числа ступеней, а ширина — от длины ступеней.
Количество ступеней в одном марше

Лестничный марш включает в себя:

• нижнюю фризовую ступень, поверхность которой находится на один подступенок выше уровня нижнего перекрытия или площадки;
• n-1 — количество основных ступеней;
• верхнюю фризовую ступень, поверхность которой находится на одном уровне с уровнем верхнего перекрытия или площадки.

Таким образом, минимальное количество ступеней в одном марше сводится к следующему: одна нижняя фризовая ступень, одна основная и одна верхняя фризовая.

В местах с интенсивным движением количество ступеней в лестничном марше не должно быть менее трёх.

Лестничные марши — установка в соответствии с размерами ГОСТ

Соединение двух параллельных лестничных маршей со сдвигом на ширину одной ступени, с правильной конфигурацией маршей и ограждений: а) горизонтальная проекция; b) узел соединения; с) вертикальная проекция;

1. ось уклона чистовой облицовки ступеней;
2. ось уклона черновых ступеней;
3. пересечение осей 1 и 2, определяющее крайние точки ограждения;
4. лестничный марш;
5. лестничная площадка;
6. поверхность покрытия ступени;
7. линия основной конструкции.

Таким образом, минимальное количество ступеней в одном марше сводится к следующему: одна нижняя фризовая ступень, одна основная и одна верхняя фризовая. Лестничный марш с меньшим количеством ступеней — двумя или одной, — можно проектировать лишь в собственной квартире, владелец которой хорошо знает положение предметов, все направления движения и особенности «топографии». В местах с интенсивным движением количество ступеней в лестничном мар-—е не должно быть менее трех.

Рис 3. Связка параллельных лестничных маршей при включении в лестничную площадку половины ступени: а) горизонтальная проекция; b) узел соединения, с) вертикальная проекция. (Обозначения см. рис. 2.)

Размеры лестничных пролетов

Для определения длины лестничного проста нужно вычислить расстояние меж-к рай ними точками выступов нижней фризовой и верхней фризовой ступеней. Для дугообразных или криволинейных лестниц этот параметр определяется по средней линии ходовой полосы, поскольку длина такого лестничного пролета больше с внешней стороны, и меньше — с внутренней. Это обстоятельство необходимо принимать во внимание при проектировании, потому что лестница со слишком широким пролетом с внешней стороны неудобна для хождения, а лестница со слишком узкой внутренней стороной даже опасна.

Рис. 4. Параллельные лестничные марши с соединением по одной линии, с выдвинутым вперед пересечением ограждений: а) горизонтальная проекция; b) узел соединения; с) вертикальная проекция. (Обозначения см. рис 2.)

Ширина лестничных маршей обычно совпадает с длиной ступеней. Важно помнить, что при определении ширины лестничных пролетов, маршей нужно принимать во внимание лишь их полезную ширину lo Когда мы говорим о полезной ширине лестничного пролета, важно помнить, что сюда не должны внедряться ни ограждения, ни осветительные приборы. Над лестничным пролетом также должно оставаться свободное пространство в пределах габарита (2,00 метра).

Минимальными считаются следующие параметры полезной ширины пролетов:

• в жилом многоквартирном доме (более десяти квартир):

• без лифта 1,40м
• с лифтом 1,20 м
• эвакуационная лестница 0,90 м

• в жилом доме:
• до 10-ти квартир 1,20 м
• до 6-ти квартир 1,10м
• до 2-х квартир 1,00 м
• с 1 квартирой 0,90 м
• внутриквартирная лестница:
• прямая лестница 0,80 м
• винтовая лестница 0,80-1,00 м
• внутриквартирная лестница, ведущая в нежилое помещение 0.70 м
• подвальная лестница
• в многоквартирном доме 1,00 м
• в одноквартирном доме 0,80 м
• чердачная лестница 0,70 м
• лестница дачного домика, коттеджа
• наружная лестница 0,80 м
• внутренняя лестница 0,80 м
• чердачная лестница 0,60 м
• эвакуационная лестница
• в зависимости от количества проживающих людей, но не менее 0,80 м

Эти данные приводятся согласно (германский промышленный стандарт). При проектировании размеров лестничных пролетов всегда нужно ориентироваться на эти общепринятые нормы.

Желательно, чтобы лестничные марши имели параллельные края, исключение составляют только наружные входные лестницы, которые могут иметь сужающуюся или расширяющуюся форму.

Высота лестничного пролета вычисляется посредством умножения количества ступеней на высоту подступенка (n х m).

На практике это должно совпадать с разницей высот соединяемых уровней. Максимальная разница высот уровней лестничных клеток, которые можно соединить одним лестничным маршем, составляет 1,80 м, разница высот двух уровней внутри одной квартиры или жилого помещения — 3,00 м (в доме престарелых —1,50 м).

Требования к элементам лестницы

Лестничные элементы должны отвечать все требования ГОСТ. В противном случае лестница может быть не допущена к эксплуатации. Если происходят отклонения от ГОСТа и конструкция начинает функционировать, то это может привести к несению ответственности по действующему законодательству.

Здесь должны учитывать прочность и плотность бетона, из которого изготовлены все необходимые элементы. Они должны быть водонепроницаемыми, морозостойкими, обладать антикоррозийными свойствами. Арматура и закладные детали, используемые при сборке такой конструкции, должны обладать прочностью. Нельзя нарушать допустимое отклонение толщины защитного слоя бетона до арматуры.

Государственный стандарт — ГОСТ 9818 85 распространяется также на:

• проект и изготовление различных типов лестничных секций;
• используемые материалы и их справочный расход;
• правила приемки готовых изделий;
• контрольные меры, которые подразумевают проведение испытаний на прочность и соответствие лестничных маршей всем требованиям;
• маркировку;
• транспортировку;
• условия хранения готовой продукции.

Фото-примеры различных конструкций решения домашних мастеров

Освещение лестницы в частном доме

Дизайн играет важную роль в проектировании. Следует продумать все до мелочей. Для этого предлагаем ознакомиться с некоторыми примерами, которые помогут принять верное решение. Для одних образцы станут толчком, который поможет создать оригинальный шедевр, другие возьмут за пример уже готовое решение.

Удивительно, не правда ли? С первого взгляда кажется, без профессионального дизайнера здесь не обойтись, однако если копнуть глубже, становится ясно, что создать такие шедевры под силу домашнему мастеру без специального образования. Нужно только воображение и смелость для воплощения самых незаурядных идей. Но придумать оригинальный дизайн – только полдела. Следует изучить некоторые технические характеристики, которыми должна обладать лестница. О них и поговорим.

Статья по теме:

Устройство лестничного проема в деревянном перекрытии

Последовательность изготовления лестничного проема в деревянном перекрытии следующая.

Устройство лестничного проема в деревянном перекрытии:

• а — в середине перекрытия;
• б — у стены;
• в — устройство сопряжения балок.

1. Сначала в том месте, где планируется лестничный проем, необходимо подрезать рядовую балку перекрытия. Если размеры лестничного проема должны быть больше образовавшегося после подрезки одной балки отверстия, можно укоротить еще одну балку, но не более двух.
2. Параллельно рядовым балкам перекрытия устанавливают две спаренные балки.
3. К спаренным балкам крепят короткие спаренные балки, которые формируют лестничный проем.
4. К уже установленным балкам фиксируют короткие, обрезанные: они обеспечат проему дополнительную жесткость.

Толщина и высота спаренных балок должны быть равны габаритам основных балок. Балки соединяют между собой металлическими уголками и саморезами или с помощью специального крепежного профиля.

Если лестничный проем расположен возле кирпичной стены, балки нужно одним концом закрепить в стене по рассмотренной выше технологии.
