Разборка стиральной машины — важный этап диагностики и ремонта. В этой статье мы предложим советы и пошаговую инструкцию по демонтажу основных компонентов: барабана, бака и двигателя. Правильная разборка поможет выявить и устранить неисправности, продлить срок службы устройства и сэкономить на вызове специалиста.
Подготовительный этап
Итак, как же разобрать стиральную машину? В первую очередь, необходимо тщательно подготовиться к этому процессу.
Выберите подходящее место для проведения ремонтных работ. Идеальным вариантом станет хорошо освещенное помещение размером не менее 2 на 2 метра. Не забудьте застелить пол пленкой или газетами, чтобы избежать загрязнений во время разборки.

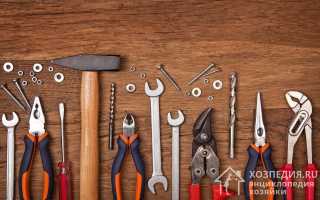

Следующий этап – подготовка инструментов и необходимого оборудования. Вам могут понадобиться:
- шуруповерт с набором бит или набор крестовых отверток;
- гайковерт;
- плоская отвертка;
- гаечные ключи и торцевые головки;
- различные плоскогубцы;
- пассатижи;
- мультиметр;
- молоток;
- цветные маркеры;
- смазка WD-40;
- смазка ШРУС;
- ветошь.
Если потребуется распилить бак, дополнительно понадобятся ножовка с мелкими зубьями, дрель, длинное сверло, саморезы и болты, а также пистолет с герметиком.
Полный набор инструментов позволит вам быстро и качественно разобрать стиральную машину.
Важно: поскольку после разборки и замены деталей устройство нужно будет собрать обратно, рекомендуется фиксировать все этапы демонтажа с помощью фото- и видеосъемки или записывать последовательность действий. Это поможет правильно собрать агрегат.
Теперь необходимо подготовить саму машину. Для этого:
- отключите устройство от электросети;
- отсоедините стиральную машину от водопровода и канализации;
- открутите сливной фильтр и слейте оставшуюся воду;
- извлеките лоток для моющих средств.
Имейте в виду, что на разборку может уйти несколько часов, особенно если потребуется разбирать бак.
Разбор стиральной машины — задача, требующая внимательности и аккуратности. Эксперты рекомендуют начать с отключения устройства от электросети и водопровода. Затем следует подготовить рабочее место, обеспечив достаточное пространство для размещения деталей. Важно использовать подходящие инструменты, такие как отвертки и плоскогубцы, чтобы избежать повреждений.
При разборке необходимо запоминать последовательность снятия деталей, что поможет в дальнейшем при сборке. Специалисты подчеркивают, что стоит обращать внимание на состояние проводов и соединений, так как это может предотвратить будущие поломки. Наконец, рекомендуется делать фотографии на каждом этапе, чтобы упростить процесс сборки. Такой подход позволит не только успешно разобрать машину, но и лучше понять ее устройство.
Схемы
Перед началом работ ознакомьтесь с устройством стиральной машины. Схемы дадут вам наглядное представление о структуре агрегата и расположении его узлов.
Устройство автоматической стиральной машины
Расположение основных узлов
Читайте также:
| Этап разборки | Необходимые инструменты | Важные нюансы и советы |
|---|---|---|
| Подготовка | Отвертки (крестовая, плоская), плоскогубцы, гаечные ключи, фонарик, емкость для воды, тряпки, перчатки | Отключите машину от электросети и водопровода. Убедитесь, что в баке нет воды. Подготовьте рабочее место, чтобы было достаточно света и пространства. |
| Снятие верхней крышки | Отвертка (крестовая) | Обычно крепится двумя-тремя винтами сзади. Аккуратно сдвиньте крышку назад и поднимите. |
| Снятие передней панели (люка) | Отвертка (плоская), плоскогубцы | Откройте люк. Снимите хомут манжеты люка (обычно пружинный, поддевается плоской отверткой). Отсоедините манжету от корпуса. Открутите винты крепления панели (могут быть под манжетой или внизу). Отсоедините провода от замка люка. |
| Снятие задней панели | Отвертка (крестовая), гаечный ключ | Открутите винты по периметру панели. Аккуратно снимите панель, обращая внимание на возможные крепления шлангов или проводов. |
| Доступ к внутренним компонентам (двигатель, ТЭН, амортизаторы) | Отвертки, гаечные ключи | После снятия панелей открывается доступ к большинству узлов. Для снятия двигателя, ТЭНа или амортизаторов потребуется открутить соответствующие крепления и отсоединить провода/шланги. Запомните или сфотографируйте расположение проводов перед отсоединением. |
| Снятие противовесов | Гаечный ключ | Противовесы (обычно бетонные блоки) крепятся к баку. Открутите болты, удерживающие их. Будьте осторожны, они тяжелые. |
| Разборка бака (для доступа к подшипникам) | Гаечные ключи, отвертки, возможно, специальный инструмент для разъединения бака | Это самый сложный этап. Бак может быть разборным (на болтах) или неразборным (склеенным). Для разборного бака открутите все болты по периметру. Для неразборного бака потребуется распиливание. |
Интересные факты
Вот несколько интересных фактов о разборке стиральной машины:
-
Сложная система компонентов: Стиральные машины состоят из множества компонентов, включая насосы, датчики, моторы и электронные платы. Разобрать машину — значит не только снять корпус, но и понять, как взаимодействуют эти элементы, что может быть полезно для диагностики неисправностей.
-
Безопасность прежде всего: Перед разборкой стиральной машины важно отключить её от электросети и перекрыть подачу воды. Это не только предотвращает риск поражения электрическим током, но и защищает от возможных протечек и повреждений.
-
Вторичная переработка: Разобрав стиральную машину, можно не только отремонтировать её, но и извлечь полезные материалы для вторичной переработки. Металлы, пластик и электроника могут быть переработаны, что способствует охране окружающей среды.
Разборка
После того как вы ознакомились с инструкциями, можно переходить к разборке устройства.
Первый этап – снятие верхней панели устройства. На задней стороне стиральной машины в верхних углах находятся два самореза, которые удерживают панель. Открутите их с помощью крестовой отвертки, затем приподнимите заднюю часть крышки, потяните её к себе и уберите панель.
Следующий шаг – демонтаж панели управления. Для этого открутите винты, которые её фиксируют (они находятся по бокам корпуса и под отсеком для порошка). Снимите панель с защелок и, если предусмотрено конструкцией, повесьте её на сервисный крючок. Вы можете отсоединить все провода, но обязательно пометьте их, чтобы избежать путаницы при сборке. Далее перейдите к задней части устройства и открутите винт, который соединяет впускной клапан с машинкой. Отключите провода, идущие от клапана к отсеку для порошка, снимите отсек и отсоедините его от патрубка.
На этом этапе можно проверить работу некоторых компонентов, например, произвести замену или ремонт впускного клапана и датчика уровня воды (прессостата). Эти элементы находятся сразу под верхней крышкой, и если проблема заключается в них, полная разборка устройства может не понадобиться.
На изображении видны впускной клапан и патрубки, соединяющие его с отсеком для порошка.
Проверьте клапан и его патрубки (они резиновые и могут быстро изнашиваться), убедитесь в отсутствии засоров. Клапан можно протестировать с помощью мультиметра.
Также проверьте прессостат, его контакты и трубку, ведущую к датчику, на наличие повреждений. Очистите контакты и устраните засоры в трубке. Датчик также можно проверить мультиметром.
Чтобы снять прессостат, открутите крепежные болты, отсоедините от датчика шланг и контакты. Шланг крепится с помощью хомута.
-
Читайте также:
В процессе разборки стиральной машины внимательно осматривайте каждую деталь на предмет износа. Проверяйте надежность креплений и состояние патрубков.
Теперь можно снять нижнюю панель. Она может крепиться на двух винтах или защелках (в зависимости от модели).
Переходим к передней части. Может возникнуть вопрос: как снять переднюю крышку? Для начала нужно убрать манжету люка. Она фиксируется хомутом (кольцом), который можно подцепить плоской отверткой и отсоединить. После этого снимите манжету и уберите её в барабан. Будьте осторожны, чтобы не повредить резину. Затем открутите несколько болтов, которые крепят замок блокировки люка.
Перед тем как убрать манжету в барабан, проверьте её на наличие плесени и при необходимости очистите.
Передняя панель снимается вместе с люком. Чтобы её демонтировать, выкрутите саморезы, которые крепят стенку к корпусу устройства. Они находятся в верхних и нижних углах. Затем снимите панель с защелок/крючков, слегка приподняв её. Перед этим отсоедините провода блокировочного замка.
Снять заднюю панель гораздо проще: нужно просто открутить четыре винта и убрать стенку. На этом этапе отсоедините все шланги, которые соединяются с баком стиральной машины: заливной, сливной, а также шланги от прессостата и лотка для порошка (если вы ещё этого не сделали). Предварительно открутите хомуты.
Далее следует отсоединить провода ТЭНа и температурного датчика. ТЭН находится в нижней части бака, спереди или сзади (в зависимости от модели). Для проверки лучше полностью снять нагреватель. Открутите крепежный элемент и вытащите ТЭН из гнезда. Также отключите провода двигателя и разводку. Зафиксируйте этот момент, чтобы не запутаться с проводами при сборке.
При разборке рекомендуется вытащить ТЭН и очистить его от накипи.
К баку с помощью стяжек может крепиться вся электрическая разводка устройства. Открепите её и уберите в сторону. Пометьте все клеммы.
Если в процессе разборки какие-то крепежные элементы плохо поддаются, не прилагайте усилий, чтобы их открутить, воспользуйтесь специальной смазкой.
Теперь предстоит снять противовесы. Они находятся в верхней и нижней частях устройства. Открутите крепежные болты и снимите грузы. Здесь вам пригодится гайковерт. Затем снимите приводной ремень. Далее отсоедините двигатель, открутив его крепежи. Демонтируйте шкив, скрутив болт посередине. Отсоедините сливной патрубок, сняв хомут с помощью плоскогубцев.
Осталось снять бак стиральной машины. Открутите крепления амортизаторов, наклонив машину на бок, затем верните агрегат в исходное положение, аккуратно снимите бак с пружин и извлеките его из устройства. Предварительно отогните все провода, чтобы они не мешали.
Амортизаторы стиральной машины могут выйти из строя из-за выработки смазки.
И самый важный вопрос: как разобрать барабан стиральной машины? Барабан находится внутри бака; если бак разборный, это несложная задача. Половины бака скреплены стяжными болтами и защелками. Рассоединив их, вы сможете добраться до барабана, на валу которого находится подшипниковый узел. Открутите болты, скрепляющие барабан, отстегните крепления и снимите стенку бака. Для демонтажа подшипника можно воспользоваться специальным автомобильным съемником или аккуратно сбить подшипник с помощью молотка. При замене подшипника проверьте его посадочное место на наличие повреждений.
Разборка барабана стиральной машины с цельным баком – более сложный процесс. Вам придется распиливать бак ножовкой по шву, выполнять замену подшипникового узла, а затем герметизировать стыки и стягивать бак болтами. На данный процесс вы можете посмотреть в видеоролике ниже.
После замены необходимых деталей проведите сборку устройства в обратном порядке разборки. Именно сейчас вам пригодятся фотографии и пометки, сделанные в процессе разборки.
В заключение – несколько слов о том, как разобрать вертикальную стиральную машину. Сначала требуется открутить панель управления (боковые крепления), затем демонтировать впускной клапан, модуль управления и другие доступные детали. Верхняя панель снимается не во всех моделях стиральных машин. Затем нужно открутить боковые панели, после чего вы получите доступ к креплениям передней стенки. Дальнейшие действия заключаются в последовательном снятии всех деталей. Подшипники в устройствах с вертикальной загрузкой расположены с обеих сторон барабана, поэтому для их снятия потребуется немного больше времени.
Теперь вы знаете, как разобрать стиральную машину. Следуйте рекомендациям, используйте схемы, не забывайте фиксировать свои действия, и у вас обязательно получится самостоятельно отремонтировать устройство. Надеемся, что наша статья окажется для вас полезной.
Видео по теме статьи
В видеоролике показан процесс разборки стиральной машины и распилпаянного бака для замены подшипников.
Советы по сборке и настройке после разборки
После того как вы разобрали стиральную машину, важно правильно собрать её обратно и настроить для дальнейшей эксплуатации. Следуйте этим рекомендациям, чтобы избежать ошибок и обеспечить корректную работу устройства.
-
Читайте также:
1. Подготовка к сборке
Перед тем как начать сборку, убедитесь, что у вас есть все необходимые инструменты под рукой. Обычно вам понадобятся:
- Отвертки (плоская и крестовая)
- Гаечные ключи
- Плоскогубцы
- Маленькая емкость для крепежных элементов
- Инструкция по эксплуатации стиральной машины
Также рекомендуется сделать фотографии или записать порядок разборки, чтобы упростить процесс сборки.
2. Сборка основных компонентов
Начните с установки основных компонентов, таких как бак, мотор и насос. Убедитесь, что все соединения надежно закреплены, а уплотнительные кольца находятся на своих местах. При установке мотора проверьте, чтобы он был правильно выровнен и не имел люфта.
3. Подключение проводов
При подключении проводов следуйте схеме, которую вы записали или сфотографировали во время разборки. Убедитесь, что все соединения надежные, а провода не перекручены и не зажаты. Если у вас есть сомнения, обратитесь к инструкции по эксплуатации для уточнения правильности подключения.
4. Установка панели управления
После того как основные компоненты собраны, установите панель управления. Убедитесь, что все кнопки и переключатели функционируют корректно. Проверьте, чтобы панель была надежно закреплена и не имела зазоров.
5. Проверка герметичности
Перед тем как подключить стиральную машину к электросети и водопроводу, проверьте герметичность всех соединений. Включите воду и проверьте, нет ли протечек. Если вы заметили утечку, подтяните соединения или замените уплотнительные кольца.
6. Настройка и тестирование
После сборки и проверки герметичности подключите стиральную машину к электросети. Запустите тестовый цикл стирки без белья, чтобы убедиться, что все функции работают корректно. Обратите внимание на шумы, вибрации и возможные ошибки на дисплее.
7. Завершение процесса
Если тестирование прошло успешно, установите стиральную машину на постоянное место и подключите все необходимые шланги. Убедитесь, что машина стоит ровно и не качается. После этого можно использовать стиральную машину в обычном режиме.
Следуя этим советам, вы сможете успешно собрать и настроить стиральную машину после разборки, что обеспечит её долгую и надежную работу.
Вопрос-ответ
Как подготовить стиральную машину к разборке?
Перед разборкой стиральной машины необходимо отключить её от электросети и водопровода. Также рекомендуется подготовить рабочее место, убрав лишние предметы и обеспечив доступ к инструментам. Не забудьте подготовить контейнер для сбора воды, которая может остаться в шлангах.
Какие инструменты понадобятся для разборки стиральной машины?
Для разборки стиральной машины вам понадобятся стандартные инструменты, такие как крестовая и плоская отвертки, гаечные ключи, а также, возможно, торцевые головки. Также полезно иметь под рукой фонарик для освещения труднодоступных мест.
Как правильно собрать стиральную машину после разборки?
При сборке стиральной машины важно следовать обратной последовательности разборки. Убедитесь, что все детали установлены на свои места, и проверьте, что все соединения надежны. Рекомендуется также проверить герметичность шлангов и подключений перед тем, как включить машину в сеть.
Советы
СОВЕТ №1
Перед тем как начать разборку стиральной машины, обязательно отключите её от электросети и перекройте подачу воды. Это поможет избежать короткого замыкания и протечек во время работы.
СОВЕТ №2
Подготовьте все необходимые инструменты заранее: отвертки, ключи, плоскогубцы и, возможно, мультиметр для проверки электрических компонентов. Это сэкономит ваше время и сделает процесс более организованным.
СОВЕТ №3
Сделайте фотографии или записывайте последовательность разборки, чтобы потом было легче собрать машину обратно. Это особенно полезно, если вы не уверены в своих навыках или если деталей много.
СОВЕТ №4
Обратите внимание на состояние деталей во время разборки. Если вы заметите износ или повреждения, замените их сразу, чтобы избежать проблем в будущем. Это поможет продлить срок службы вашей стиральной машины.
